1 Energia mérés zelsius C5-CMF Beépítési és használati útmutató Elektronikus kompakt hőmennyiségmérő koaxiális mérőkapszulával (CMF) Opcionális M-Bus, wm-bus és bemenet/kimenet qp 0,6/,5/,5 m /h Minden, ami számít.

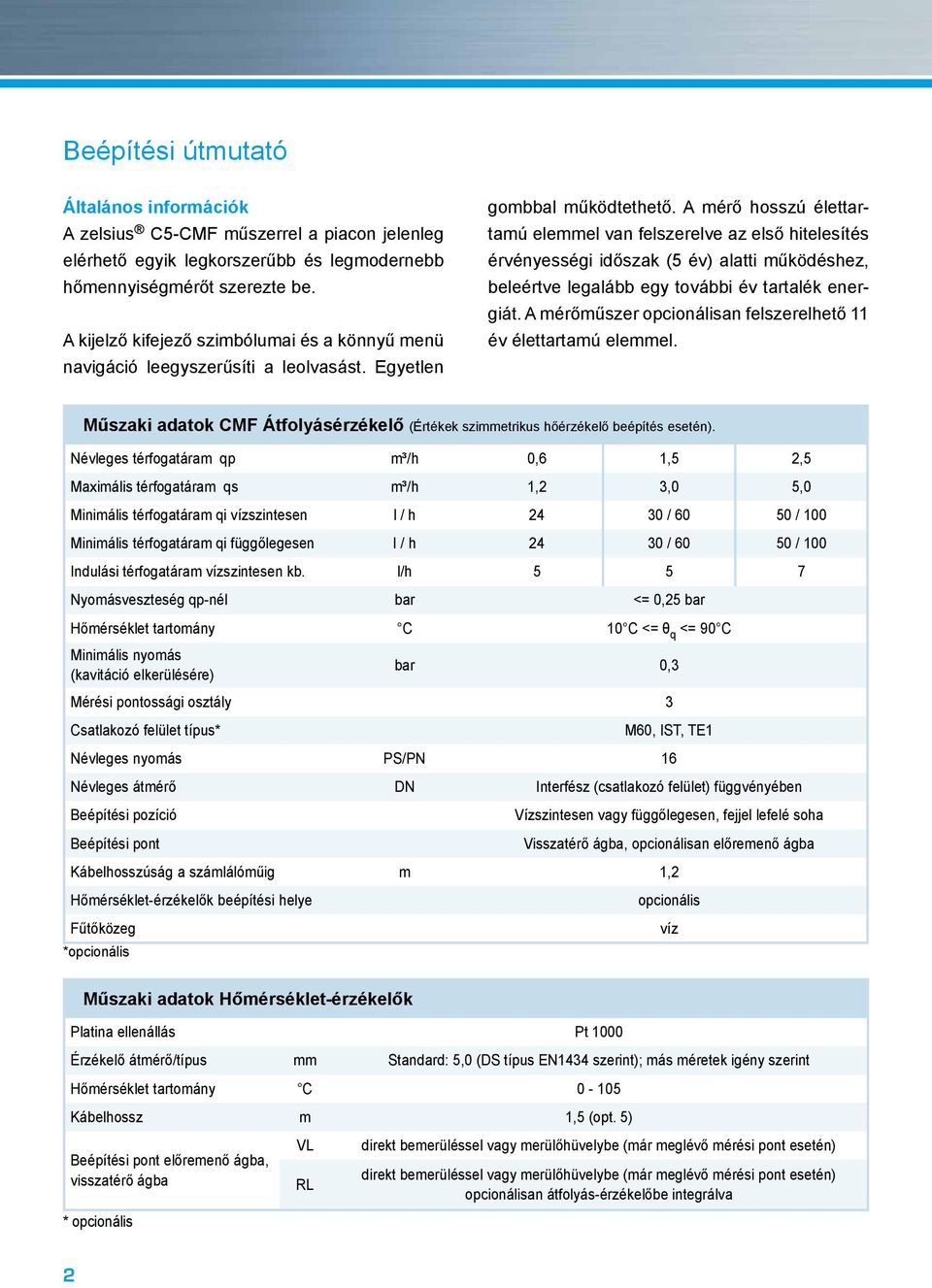

2 Beépítési útmutató Általános információk A zelsius C5-CMF műszerrel a piacon jelenleg elérhető egyik legkorszerűbb és legmodernebb hőmennyiségmérőt szerezte be. A kijelző kifejező szimbólumai és a könnyű menü navigáció leegyszerűsíti a leolvasást. Egyetlen gombbal működtethető. A mérő hosszú élettartamú elemmel van felszerelve az első hitelesítés érvényességi időszak (5 év) alatti működéshez, beleértve legalább egy további év tartalék energiát. A mérőműszer opcionálisan felszerelhető év élettartamú elemmel. Műszaki adatok CMF Átfolyásérzékelő (Értékek szimmetrikus hőérzékelő beépítés esetén). Névleges térfogatáram qp m³/h 0,6,5,5 Maximális térfogatáram qs m³/h,,0 5,0 Minimális térfogatáram qi vízszintesen l / h 0 / / 00 Minimális térfogatáram qi függőlegesen l / h 0 / / 00 Indulási térfogatáram vízszintesen kb. l/h Nyomásveszteség qp-nél bar <= 0,5 bar őmérséklet tartomány C 0 C <= θ q <= 90 C Minimális nyomás (kavitáció elkerülésére) bar 0, Mérési pontossági osztály Csatlakozó felület típus* M60, IT, TE Névleges nyomás P/PN 6 Névleges átmérő DN Interfész (csatlakozó felület) függvényében Beépítési pozíció Vízszintesen vagy függőlegesen, fejjel lefelé soha Beépítési pont Visszatérő ágba, opcionálisan előremenő ágba Kábelhosszúság a számlálóműig m, őmérséklet-érzékelők beépítési helye opcionális Fűtőközeg víz *opcionális Műszaki adatok őmérséklet-érzékelők Platina ellenállás Pt 000 Érzékelő átmérő/típus mm tandard: 5,0 (D típus EN szerint); más méretek igény szerint őmérséklet tartomány C 0-05 Kábelhossz m,5 (opt. 5) Beépítési pont előremenő ágba, visszatérő ágba * opcionális VL RL direkt bemerüléssel vagy merülőhüvelybe (már meglévő mérési pont esetén) direkt bemerüléssel vagy merülőhüvelybe (már meglévő mérési pont esetén) opcionálisan átfolyás-érzékelőbe integrálva

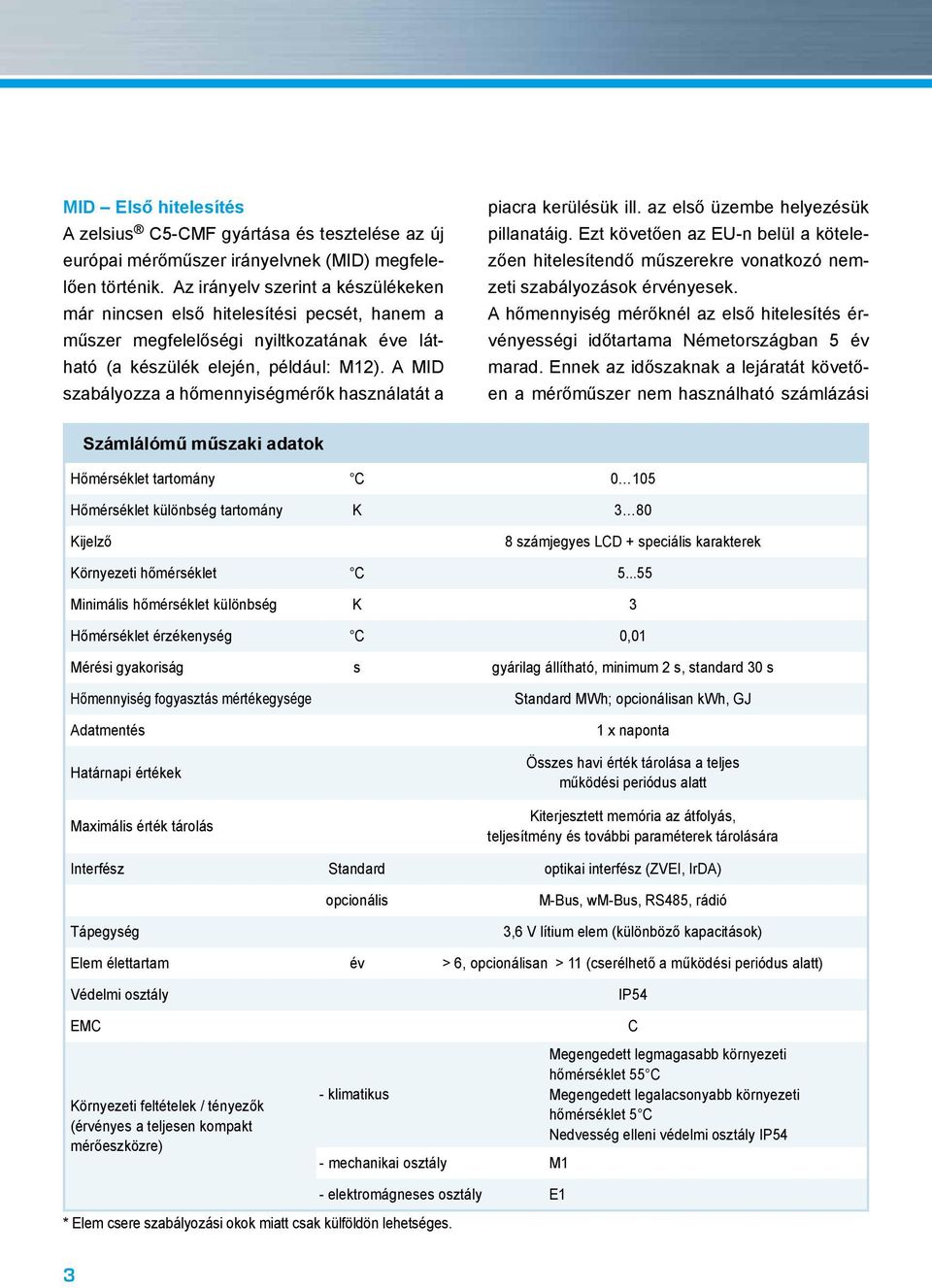

3 MID Első hitelesítés A zelsius C5-CMF gyártása és tesztelése az új európai mérőműszer irányelvnek (MID) megfelelően történik. Az irányelv szerint a készülékeken már nincsen első hitelesítési pecsét, hanem a műszer megfelelőségi nyiltkozatának éve látható (a készülék elején, például: M). A MID szabályozza a hőmennyiségmérők használatát a piacra kerülésük ill. az első üzembe helyezésük pillanatáig. Ezt követően az EU-n belül a kötelezően hitelesítendő műszerekre vonatkozó nemzeti szabályozások érvényesek. A hőmennyiség mérőknél az első hitelesítés érvényességi időtartama Németországban 5 év marad. Ennek az időszaknak a lejáratát követően a mérőműszer nem használható számlázási zámlálómű műszaki adatok őmérséklet tartomány C 0 05 őmérséklet különbség tartomány K 80 Kijelző 8 számjegyes LCD + speciális karakterek Környezeti hőmérséklet C Minimális hőmérséklet különbség K őmérséklet érzékenység C 0,0 Mérési gyakoriság s gyárilag állítható, minimum s, standard 0 s őmennyiség fogyasztás mértékegysége Adatmentés atárnapi értékek Maximális érték tárolás tandard MWh; opcionálisan kwh, GJ x naponta Összes havi érték tárolása a teljes működési periódus alatt Kiterjesztett memória az átfolyás, teljesítmény és további paraméterek tárolására Interfész tandard optikai interfész (ZVEI, IrDA) opcionális M-Bus, wm-bus, R85, rádió Tápegység,6 V lítium elem (különböző kapacitások) Elem élettartam év > 6, opcionálisan > (cserélhető a működési periódus alatt) Védelmi osztály EMC Környezeti feltételek / tényezők (érvényes a teljesen kompakt mérőeszközre) IP5 C Megengedett legmagasabb környezeti hőmérséklet 55 C - klimatikus Megengedett legalacsonyabb környezeti hőmérséklet 5 C Nedvesség elleni védelmi osztály IP5 - mechanikai osztály M - elektromágneses osztály E * Elem csere szabályozási okok miatt csak külföldön lehetséges.

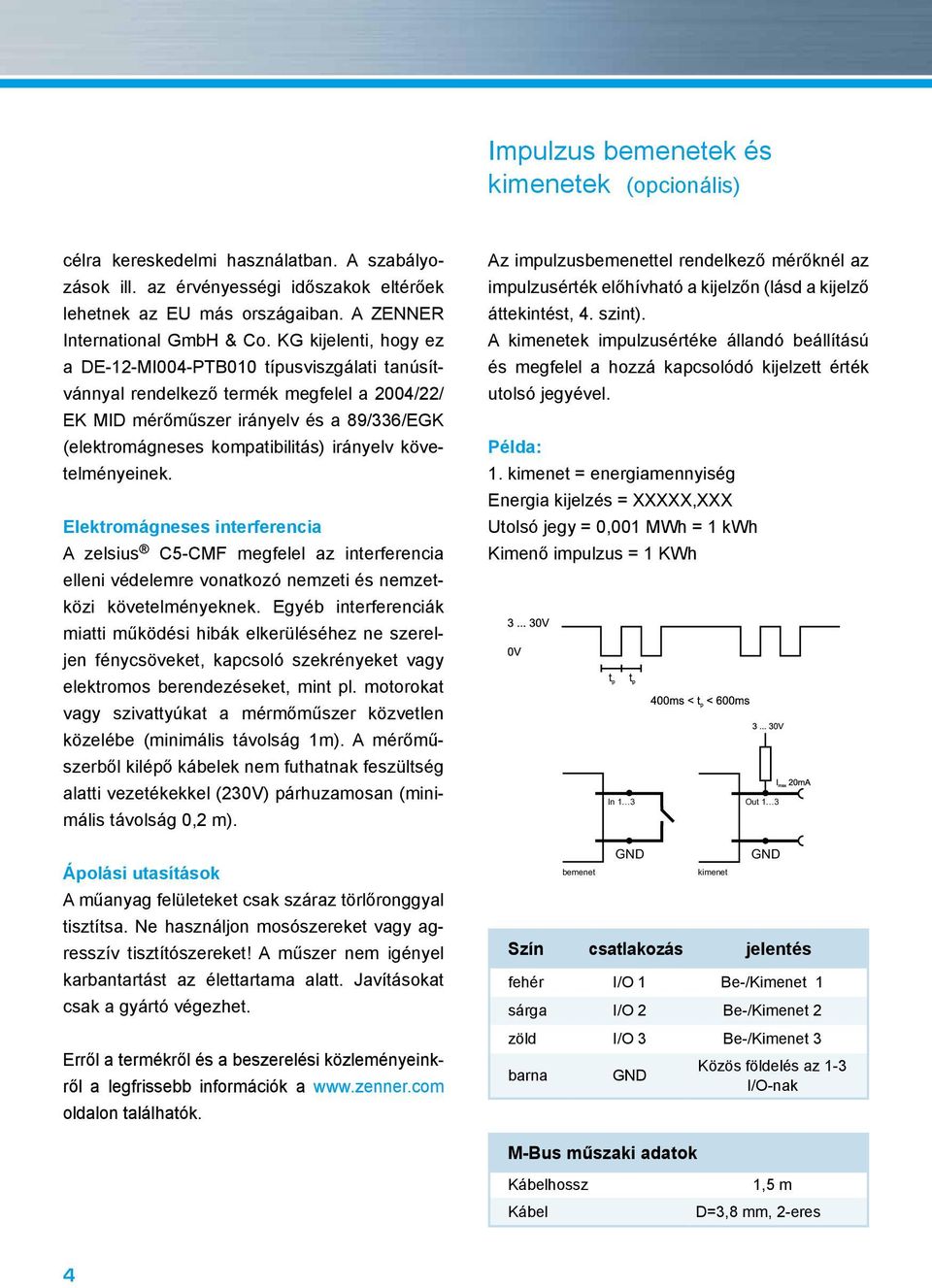

4 Impulzus bemenetek és kimenetek (opcionális) célra kereskedelmi használatban. A szabályozások ill. az érvényességi időszakok eltérőek lehetnek az EU más országaiban. A ZENNER International Gmb & Co. KG kijelenti, hogy ez a DE--MI00-PTB00 típusviszgálati tanúsítvánnyal rendelkező termék megfelel a 00// EK MID mérőműszer irányelv és a 89/6/EGK (elektromágneses kompatibilitás) irányelv követelményeinek. Elektromágneses interferencia A zelsius C5-CMF megfelel az interferencia elleni védelemre vonatkozó nemzeti és nemzetközi követelményeknek. Egyéb interferenciák miatti működési hibák elkerüléséhez ne szereljen fénycsöveket, kapcsoló szekrényeket vagy elektromos berendezéseket, mint pl. motorokat vagy szivattyúkat a mérmőműszer közvetlen közelébe (minimális távolság m). A mérőműszerből kilépő kábelek nem futhatnak feszültség alatti vezetékekkel (0V) párhuzamosan (minimális távolság 0, m). Ápolási utasítások A műanyag felületeket csak száraz törlőronggyal tisztítsa. Ne használjon mosószereket vagy agresszív tisztítószereket! A műszer nem igényel karbantartást az élettartama alatt. Javításokat csak a gyártó végezhet. Erről a termékről és a beszerelési közleményeinkről a legfrissebb információk a oldalon találhatók. Az impulzusbemenettel rendelkező mérőknél az impulzusérték előhívható a kijelzőn (lásd a kijelző áttekintést,. szint). A kimenetek impulzusértéke állandó beállítású és megfelel a hozzá kapcsolódó kijelzett érték utolsó jegyével. Példa:. kimenet = energiamennyiség Energia kijelzés = XXXXX,XXX Utolsó jegy = 0,00 MWh = kwh Kimenő impulzus = KWh bemenet In Out GND kimenet GND zín csatlakozás jelentés fehér I/O Be-/Kimenet sárga I/O Be-/Kimenet zöld I/O Be-/Kimenet barna GND Közös földelés az - I/O-nak M-Bus műszaki adatok Kábelhossz Kábel,5 m D=,8 mm, -eres

5 I/O Műszaki adatok Max. terhelés max. 0V DC/0 ma I/O,, Nyitott drén, n-csatorna FET Kábel D =,8 mm, -eres Impulzuskitöltési tényező : (ki); :5 (be) Kábelhossz,5 m Bemenő frekvencia max. z Tartalmaz egy rögzített kábelt: külső kábelezést önállóan kell elvégezni. Kompakt verzió M-Bus (opcionális) =5mm Az opcionális M-bus interfész megfelel a - szabványnak és fixen 00 bauddal működik. A két kábelér bármilyen sorrendben csatlakoztatható az M-Bus hálózathoz. szín csatlakozás jelentés barna M-Bus M-Bus-vezeték fehér M-Bus M-Bus-vezeték Kombi verzió Méretek Magasság kompakt verzió: Magasság kombi verzió: = 50 mm = 65 mm Csatlakozó méretek Névleges térfogatáram qp m³/h 0,6,5,5 Névleges térfogatáram DN mm Csatlakozási hossz A L mm Cső csatlakozás " ¾ ¾ X méret a koncentrikus átfolyásérzékelő függvénye (IT, M60, TE) 5

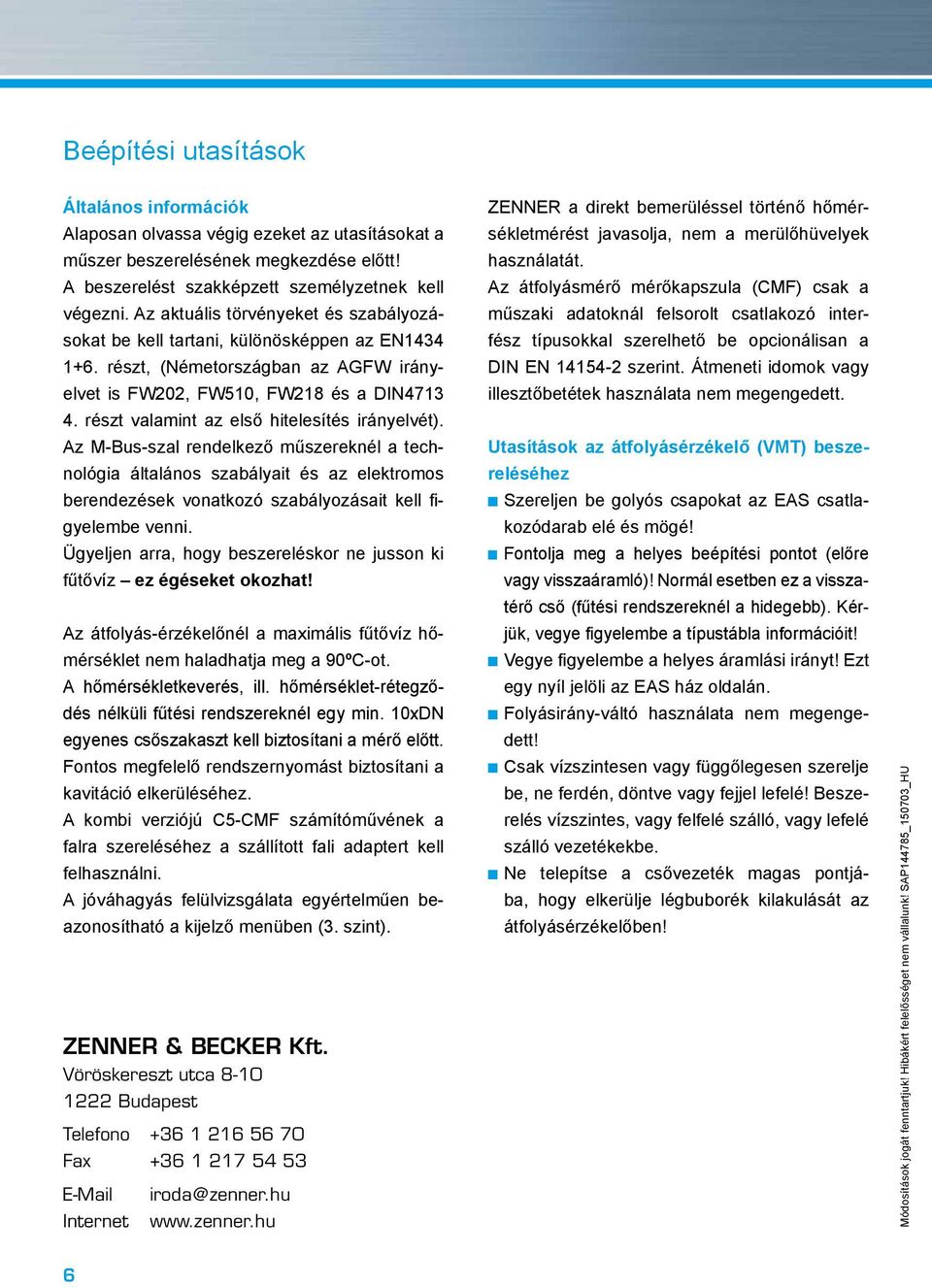

6 Beépítési utasítások Általános információk Alaposan olvassa végig ezeket az utasításokat a műszer beszerelésének megkezdése előtt! A beszerelést szakképzett személyzetnek kell végezni. Az aktuális törvényeket és szabályozásokat be kell tartani, különösképpen az EN +6. részt, (Németországban az AGFW irányelvet is FW0, FW50, FW8 és a DIN7. részt valamint az első hitelesítés irányelvét). Az M-Bus-szal rendelkező műszereknél a technológia általános szabályait és az elektromos berendezések vonatkozó szabályozásait kell figyelembe venni. Ügyeljen arra, hogy beszereléskor ne jusson ki fűtővíz ez égéseket okozhat! Az átfolyás-érzékelőnél a maximális fűtővíz hőmérséklet nem haladhatja meg a 90ºC-ot. A hőmérsékletkeverés, ill. hőmérséklet-rétegződés nélküli fűtési rendszereknél egy min. 0xDN egyenes csőszakaszt kell biztosítani a mérő előtt. Fontos megfelelő rendszernyomást biztosítani a kavitáció elkerüléséhez. A kombi verziójú C5-CMF számítóművének a falra szereléséhez a szállított fali adaptert kell felhasználni. A jóváhagyás felülvizsgálata egyértelműen beazonosítható a kijelző menüben (. szint). ZENNER & BECKER Kft. Vöröskereszt utca 8-0 Budapest Telefono Fax Internet iroda@zenner.hu ZENNER a direkt bemerüléssel történő hőmérsékletmérést javasolja, nem a merülőhüvelyek használatát. Az átfolyásmérő mérőkapszula (CMF) csak a műszaki adatoknál felsorolt csatlakozó interfész típusokkal szerelhető be opcionálisan a DIN EN 5- szerint. Átmeneti idomok vagy illesztőbetétek használata nem megengedett. Utasítások az átfolyásérzékelő (VMT) beszereléséhez zereljen be golyós csapokat az EA csatlakozódarab elé és mögé! Fontolja meg a helyes beépítési pontot (előre vagy visszaáramló)! Normál esetben ez a visszatérő cső (fűtési rendszereknél a hidegebb). Kérjük, vegye figyelembe a típustábla információit! Vegye figyelembe a helyes áramlási irányt! Ezt egy nyíl jelöli az EA ház oldalán. Folyásirány-váltó használata nem megengedett! Csak vízszintesen vagy függőlegesen szerelje be, ne ferdén, döntve vagy fejjel lefelé! Beszerelés vízszintes, vagy felfelé szálló, vagy lefelé szálló vezetékekbe. Ne telepítse a csővezeték magas pontjába, hogy elkerülje légbuborék kilakulását az átfolyásérzékelőben! Módosítások jogát fenntartjuk! ibákért felelősséget nem vállalunk! AP785_5070_U 6

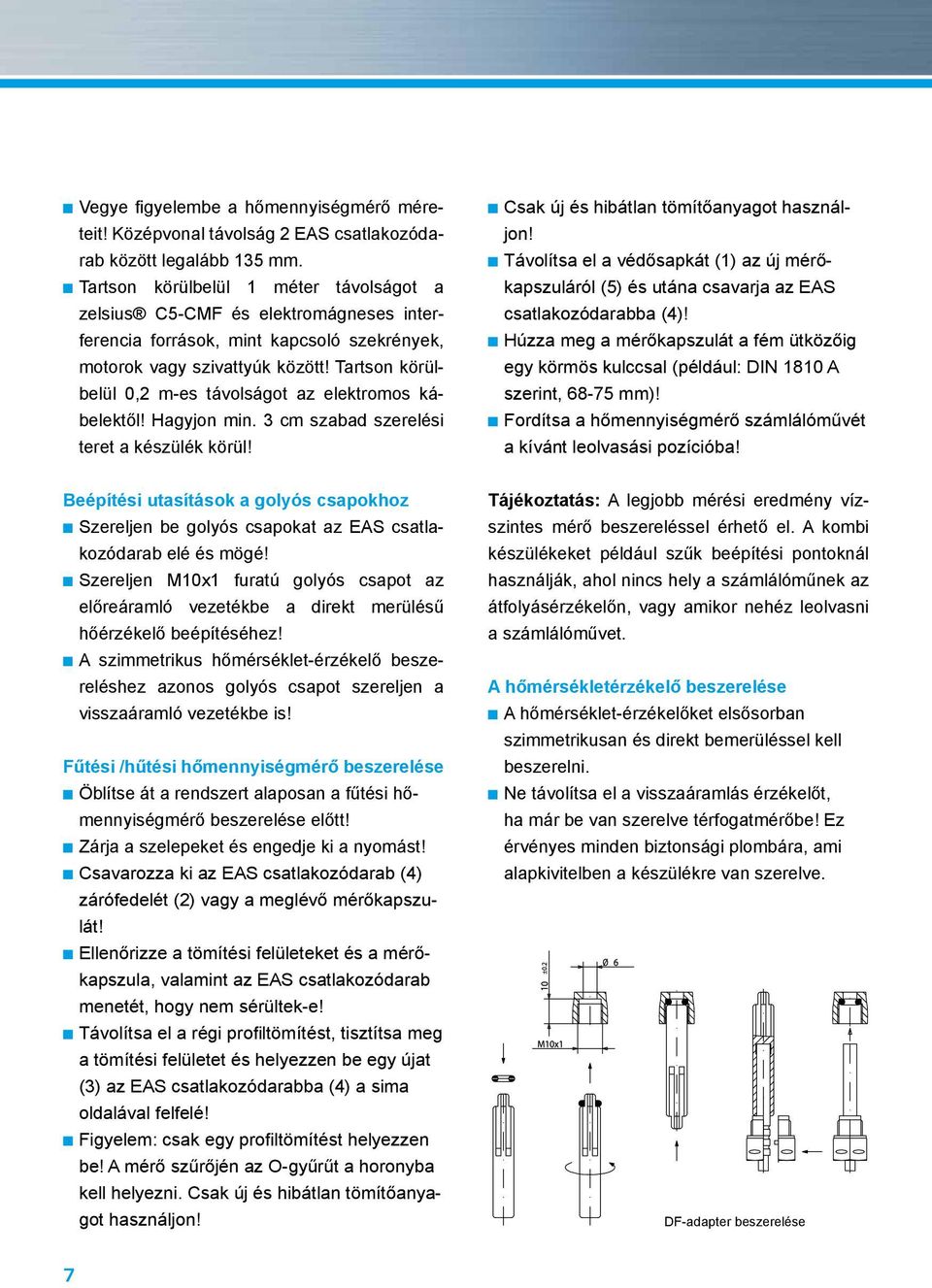

7 Vegye figyelembe a hőmennyiségmérő méreteit! Középvonal távolság EA csatlakozódarab között legalább 5 mm. Tartson körülbelül méter távolságot a zelsius C5-CMF és elektromágneses interferencia források, mint kapcsoló szekrények, motorok vagy szivattyúk között! Tartson körülbelül 0, m-es távolságot az elektromos kábelektől! agyjon min. cm szabad szerelési teret a készülék körül! Csak új és hibátlan tömítőanyagot használjon! Távolítsa el a védősapkát () az új mérőkapszuláról (5) és utána csavarja az EA csatlakozódarabba ()! úzza meg a mérőkapszulát a fém ütközőig egy körmös kulccsal (például: DIN 80 A szerint, mm)! Fordítsa a hőmennyiségmérő számlálóművét a kívánt leolvasási pozícióba! Beépítési utasítások a golyós csapokhoz zereljen be golyós csapokat az EA csatlakozódarab elé és mögé! zereljen M0x furatú golyós csapot az előreáramló vezetékbe a direkt merülésű hőérzékelő beépítéséhez! A szimmetrikus hőmérséklet-érzékelő beszereléshez azonos golyós csapot szereljen a visszaáramló vezetékbe is! Fűtési /hűtési hőmennyiségmérő beszerelése Öblítse át a rendszert alaposan a fűtési hőmennyiségmérő beszerelése előtt! Zárja a szelepeket és engedje ki a nyomást! Csavarozza ki az EA csatlakozódarab () zárófedelét () vagy a meglévő mérőkapszulát! Ellenőrizze a tömítési felületeket és a mérőkapszula, valamint az EA csatlakozódarab menetét, hogy nem sérültek-e! Távolítsa el a régi profiltömítést, tisztítsa meg a tömítési felületet és helyezzen be egy újat () az EA csatlakozódarabba () a sima oldalával felfelé! Figyelem: csak egy profiltömítést helyezzen be! A mérő szűrőjén az O-gyűrűt a horonyba kell helyezni. Csak új és hibátlan tömítőanyagot használjon! Tájékoztatás: A legjobb mérési eredmény vízszintes mérő beszereléssel érhető el. A kombi készülékeket például szűk beépítési pontoknál használják, ahol nincs hely a számlálóműnek az átfolyásérzékelőn, vagy amikor nehéz leolvasni a számlálóművet. A hőmérsékletérzékelő beszerelése A hőmérséklet-érzékelőket elsősorban szimmetrikusan és direkt bemerüléssel kell beszerelni. Ne távolítsa el a visszaáramlás érzékelőt, ha már be van szerelve térfogatmérőbe! Ez érvényes minden biztonsági plombára, ami alapkivitelben a készülékre van szerelve. DF-adapter beszerelése 7

8 Az érzékelő-kábelek színkódoltak (piros = előreáramló, kék = visszatérő). A csatlakozókábelek ne törjenek meg, ne legyenek megtoldva vagy megrövidítve! Nem sérülhet meg a plomba a mérőkapszulán annak beszerelése során! Távolítsa el teljesen a rögzítőcsavart és a tömítést a golyós csapnál, ha vannak! elyezze az O-gyűrűt a szerelési segédeszközre (a. O-gyűrű csak tartalék!)! A szerelési segédeszközt használva helyezze az O-gyűrűt a beszerelési pontba a DIN EN szerint enyhe körmozgással! A szerelési segédeszköz másik végét használva igazítsa az O-gyűrűt helyes pozícióba! elyezze a műanyag csatlakozó két felét az érzékelő három bevágásába (hornyába) és nyomja össze! asználja a beszerelési segédeszközt pozicionálási segédeszközként! elyezze be a hőmérséklet-érzékelőt a beépítési pontba és húzza meg kézzel a oldalú tömítőgallér ütközőjéig a (meghúzási nyomaték -5 Nm)! Az opcionálisan az átfolyásérzékelőbe épített hőmérséklet-érzékelőt is el kell látni biztosítással! Biztosítsa az érzékelőt beszerelés után megfelelő plombával (plomba-készletként kapható) a jogosulatlan kiszerelés ellen! Üzembe helyezés Óvatosan nyissa meg a szelepeket és ellenőrizze a berendezés szivárgását! a be van kapcsolva a számlálómű alvó módja (Kijelző: LEEP ), akkor ezt ki kell kapcsolni a gomb hosszú (>5 mp) megnyomásával. Miközben a rendszer működik, ellenőrizze, hogy a térfogatkijelzés továbblép és a kijelzett hőmérséklet megfelel az aktuális hőmérsékletnek (lásd a kijelző áttekintést)! Várja meg, hogy frissüljön a hőmérséklet kijelző (- mp)! Biztosítsa a mérőkapszulát és az EA csatlakozódarabot jogosulatlan kiszerelés ellen a mellékelt plombáló anyaggal! Töltse ki az üzembe helyezési jegyzőkönyvet a TR K9 PTB irányelvnek megfelelően! Meglévő merülőhüvelyekbe szerelésre vonatkozó utasítások: A C5 eszközt üzembe lehet helyezni meglévő merülőhüvelyekbe helyezve a PTB köt. (009) közleményében közzétett MID szerinti hőmérsékletérzékelők üzembe helyezése cikkben leírtak szerint. A jelenlegi információk alapján a szabályozás érvényességi időszaka ig tart. A C5 eszközzel kapcsolatosan felhasználható meglévő merülőhüvelyek azonosításához és jelöléséhez a ZENNER vállalattól beszerzhető egy azonosító és jelölő készlet. Előreáramló Előreáramló Visszaáramló Fogyasztó Aszimmetrikus érzékelő beszerelése az átfolyásérzékelőbe integrált Visszaáramló visszaáramlás érzékelővel rendelkező zelsius eszköznél Előreáramló Előreáramló Visszaáramló Fogyasztó Aszimmetrikus érzékelő beszerelése az átfolyásérzékelőbe integrált visszaáramlás érzékelővel rendelkező zelsius eszköznél Fogyasztó Fogyasztó zimmetrikus érzékelő beszerelés a zelsius esetén Visszaáramló 8 zimmetrikus érzékelő beszerelés a zelsius esetén

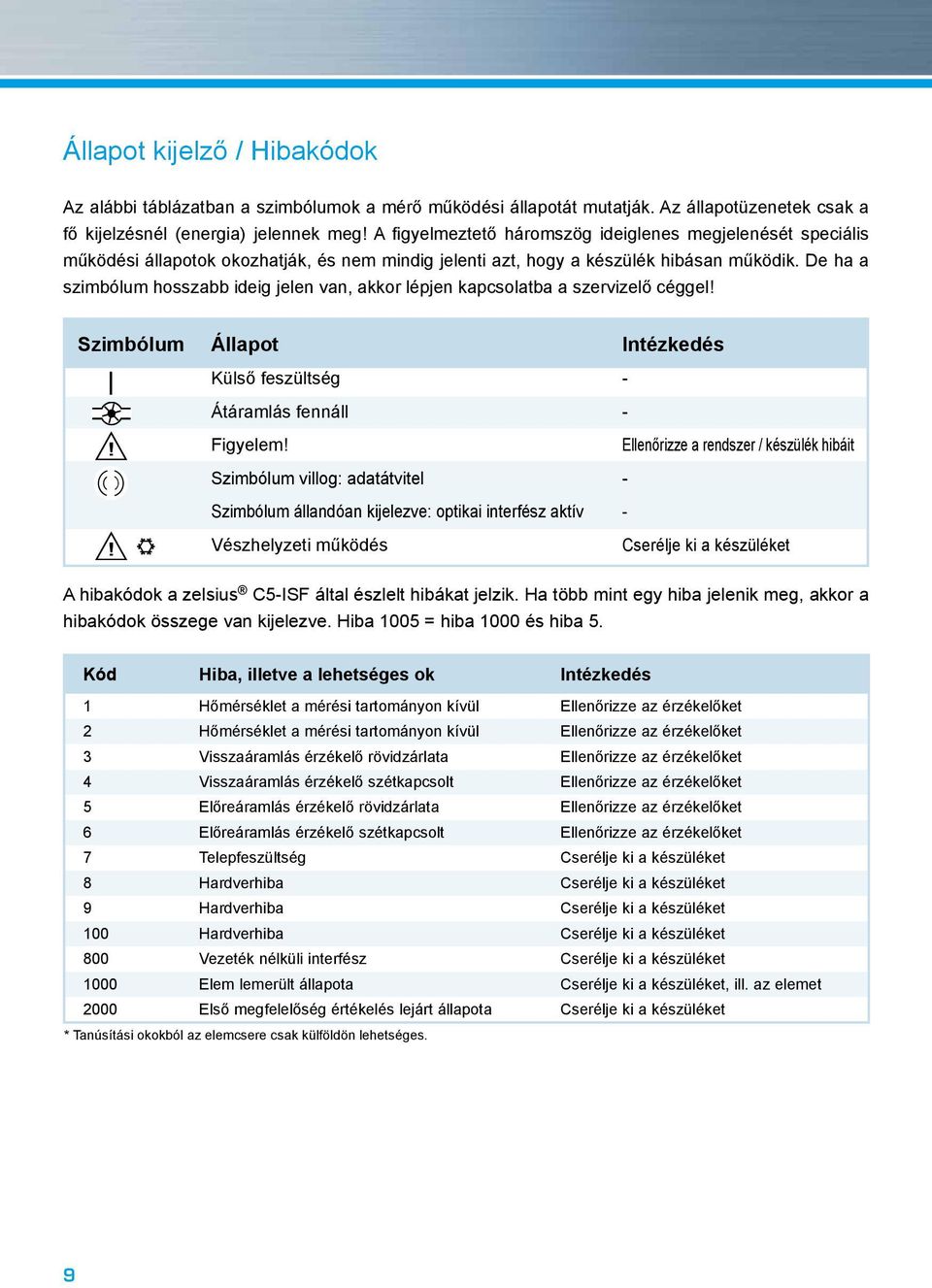

9 Állapot kijelző / ibakódok Az alábbi táblázatban a szimbólumok a mérő működési állapotát mutatják. Az állapotüzenetek csak a fő kijelzésnél (energia) jelennek meg! A figyelmeztető háromszög ideiglenes megjelenését speciális működési állapotok okozhatják, és nem mindig jelenti azt, hogy a készülék hibásan működik. De ha a szimbólum hosszabb ideig jelen van, akkor lépjen kapcsolatba a szervizelő céggel! zimbólum Állapot Intézkedés Külső feszültség - Átáramlás fennáll - Figyelem! Ellenőrizze a rendszer / készülék hibáit zimbólum villog: adatátvitel - zimbólum állandóan kijelezve: optikai interfész aktív - Vészhelyzeti működés Cserélje ki a készüléket A hibakódok a zelsius C5-IF által észlelt hibákat jelzik. a több mint egy hiba jelenik meg, akkor a hibakódok összege van kijelezve. iba 005 = hiba 000 és hiba 5. Kód iba, illetve a lehetséges ok Intézkedés őmérséklet a mérési tartományon kívül Ellenőrizze az érzékelőket őmérséklet a mérési tartományon kívül Ellenőrizze az érzékelőket Visszaáramlás érzékelő rövidzárlata Ellenőrizze az érzékelőket Visszaáramlás érzékelő szétkapcsolt Ellenőrizze az érzékelőket 5 Előreáramlás érzékelő rövidzárlata Ellenőrizze az érzékelőket 6 Előreáramlás érzékelő szétkapcsolt Ellenőrizze az érzékelőket 7 Telepfeszültség Cserélje ki a készüléket 8 ardverhiba Cserélje ki a készüléket 9 ardverhiba Cserélje ki a készüléket 00 ardverhiba Cserélje ki a készüléket 800 Vezeték nélküli interfész Cserélje ki a készüléket 000 Elem lemerült állapota Cserélje ki a készüléket, ill. az elemet 000 Első megfelelőség értékelés lejárt állapota Cserélje ki a készüléket * Tanúsítási okokból az elemcsere csak külföldön lehetséges. 9

10 . szint. szint Fontos megjegyzés: Fűtési Fűtési energia energia (Fő kijelzés) (Fő kijelzés) Az optikai interfészt az optofejjel kell aktiválni. szint. szint. szint. szint. szint. szint. szint. szint űtési űtési energia energia zegmens zegmens teszt teszt egy gombnyomással a készülék kiolvasása előtt. Fűtési Fűtési energia energia felhasználás felhasználás Érzékelő Érzékelő típusa típusa és és Impulzus Impulzus érték érték az utolsó az utolsó határnaptól határnaptól mostanáig mostanáig VMT beépítési VMT beépítési pont pont Bemenet Bemenet űtési űtési energia energia felhasználás felhasználás az utolsó az utolsó határnaptól határnaptól mostanáig mostanáig Fűtési Fűtési energia energia felhasználás felhasználás tárgyhónap tárgyhónap -jétől -jétől mostanáig mostanáig Dátum Dátum határnap határnap űtési űtési energia energia felhasználás felhasználás tárgyhónap tárgyhónap -jétől -jétől mostanáig mostanáig Az alvó módban lévő készülékeket (Kijelző LEEP) Gyártási szám be kell kapcsolni Impulzus Impulzus egy érték gombnyomással, érték Gyártási szám míg megjelenik az energia kijelzés. Modellszám Modellszám Az Ön mérőműszer modelljétől függően a kijelzések Elem lejárati eltérhetnek a számok és az ábrázolások Elem lejárati dátuma dátuma sorrendjét illetően. Bemenet Bemenet Impulzus Impulzus érték érték Bemenet Bemenet Ebenenwechse jedem jedem beliebig punkt punkt heraus hee Fűtési Fűtési energia energia utolsó utolsó határnap határnap Átfolyt Átfolyt térfogat térfogat tárgyhónap tárgyhónap -jétől -jétől mostanáig mostanáig ibaállapot ibaállapot Legende Legende atárnapi atárnapi hűtési hűtési energia energia Térfogat Térfogat Maximális Maximális átfolyás átfolyás Maximális Maximális havi havi átfolyás átfolyás Rendszer Rendszer dátum dátum Rendszer Rendszer idő idő Taste Taste kurz kurz drücken drücken (), zum (), zum Blättern Blättern von oben von oben nach nach unten. Nach ten. Nach unterstem unterstem Menü- Menü- unpunkpunkt erfolgt erfolgt ein automatischescher prung prung zum zum obersten ein automati- obersten Menüpunkt Menüpunkt (chleife). (chleife). Átfolyás Átfolyás Előreáramló Előreáramló hőmérséklet hőmérséklet Visszaáramló Visszaáramló hőmérséklet hőmérséklet Maximális Maximális teljesítmény, teljesítmény, óránkénti óránkénti Üzemórák Üzemórák átlagérték átlagérték az üzembe az üzembe helyezés helyezés óta óta Maximális Maximális havi fűtési havi fűtési Fő M-Bus Fő M-Bus cím cím energia energia teljesítmény teljesítmény Maximális Maximális hűtési hűtési energia energia teljesítmény, teljesítmény, Tanúsítási Tanúsítási verzió verzió átlagérték átlagérték az üzembe az üzembe helyezés helyezés óta óta L Taste Taste etwa etwa sec. sec. drücken drücken L (L), (L), warten warten bis Türsymbol bis Türsymbol (oben (oben rechts rechts in der in Anzeige) der Anzeige) erscheint, erscheint, dann dann Taste Taste loslassensen. Erst Erst dann dann wird wird Menü loslas- Menü aktualisiert aktualisiert bzw. bzw. erfolgt erfolgt der der prung prung zum Untermenü. zum Untermenü. őmérsékletkülönbség Maximális Maximális havi hűtési havi hűtési energia energia teljesítmény teljesítmény Készülékszoftver verzió verzió Taste Taste halten halten () bis () Ebenenwechsewechsel oder oder Rück Rück sprung sprung bis Ebenen- aus aus Untermenüs erfolgt. erfolgt. Pillanatnyi Pillanatnyi teljesítmény teljesítmény Funkció Funkció. kimenet. kimenet Funkció Funkció. kimenet. kimenet inweis inweis Je nach Je nach Ausführung Ausführung Ihres Ihres Zählers Zählers können können Anzeigen Reihenfolge Reihenfolge von den von den Abbildungen mehr mehr oder oder wenige w Funkció Funkció. kimenet. kimenet Optikai Optikai kiolvasott kiolvasott energia energia 0

11 ás igtanáig lás igtanáig ás náig ás áig p ránkénti nti yezés óta óta. szint. szint. szint. szint. szint Érzékelő Érzékelő típusa típusa és és VMT VMT beépítési beépítési pont pont Gyártási Gyártási szám szám Modellszám Modellszám Elem Elem lejárati lejárati dátuma dátuma ibaállapot ibaállapot Rendszer Rendszer dátum dátum Rendszer Rendszer idő idő Üzemórák Üzemórák Fő M-Bus Fő M-Bus cím cím teljesítmény, Tanúsítási Tanúsítási verzió verzió yezés óta óta Készülékszoftver verzió verzió Impulzus Impulzus érték érték Bemenet Bemenet Impulzus Impulzus érték érték Bemenet Bemenet Impulzus Impulzus érték érték Bemenet Bemenet L. szint Legende Legende Taste Taste kurz kurz drücken drücken (), zum (), zum Blättern Blättern von oben von oben nach nach untenten. Nach Nach unterstem unterstem Menü- Menü- unpunkpunkt erfolgt erfolgt ein automatischescher prung prung zum zum obersten obersten ein automati- Menüpunkt Menüpunkt (chleife). (chleife). Taste Taste etwa etwa sec. sec. drücken drücken L (L), (L), warten warten bis Türsymbol bis Türsymbol (oben (oben rechts rechts in der in Anzeige) der Anzeige) erscheint, erscheint, dann dann Taste Taste loslassensen. Erst Erst dann dann wird wird Menü Menü loslas- aktualisiert aktualisiert bzw. bzw. erfolgt erfolgt der der prung prung zum zum Untermenü. Taste Taste halten halten () bis () Ebenenwechsewechsel oder oder Rück Rück sprung bis Ebenen- sprung aus aus Untermenüs erfolgt. erfolgt. Ebenenwechsel können können jedem jedem beliebigen beliebigen Menüpunkpunkt heraus heraus erfolgen. Menü- erfolgen. L Jelmagyarázat Nyomja meg a gombot röviden (), hogy végigkapcsoljon a kijelzőn fentről lefelé. Amikor eléri az utolsó menüpontot, a készülék automatikusan visszaugrik a legfelső menüpontra (hurok). Nyomja a gombot körülbelül másodpercig (L), várja meg az ajtó szimbólum megjelenését (kijelző jobb felső sarkában) és utána engedje ki a gombot. A menü ekkor frissül, ill. átkapcsol az almenüre. Tartsa lenyomva a gombot () míg a készülék átkapcsol másik szintre vagy visszakapcsol az almenüből. Kérésre elérhető az almenüket magába foglaló, részletes áttekintés. Funkció Funkció. kimenet. kimenet Funkció Funkció. kimenet. kimenet inweis inweis Je nach Je nach Ausführung Ausführung Ihres Ihres Zählers Zählers können können Anzeigen Anzeigen in Anzahl in Anzahl und und Reihenfolge von den von den Abbildungen mehr mehr oder oder weniger weniger abweichen. abweichen. Funkció Funkció. kimenet. kimenet Optikai Optikai kiolvasott kiolvasott energia energia

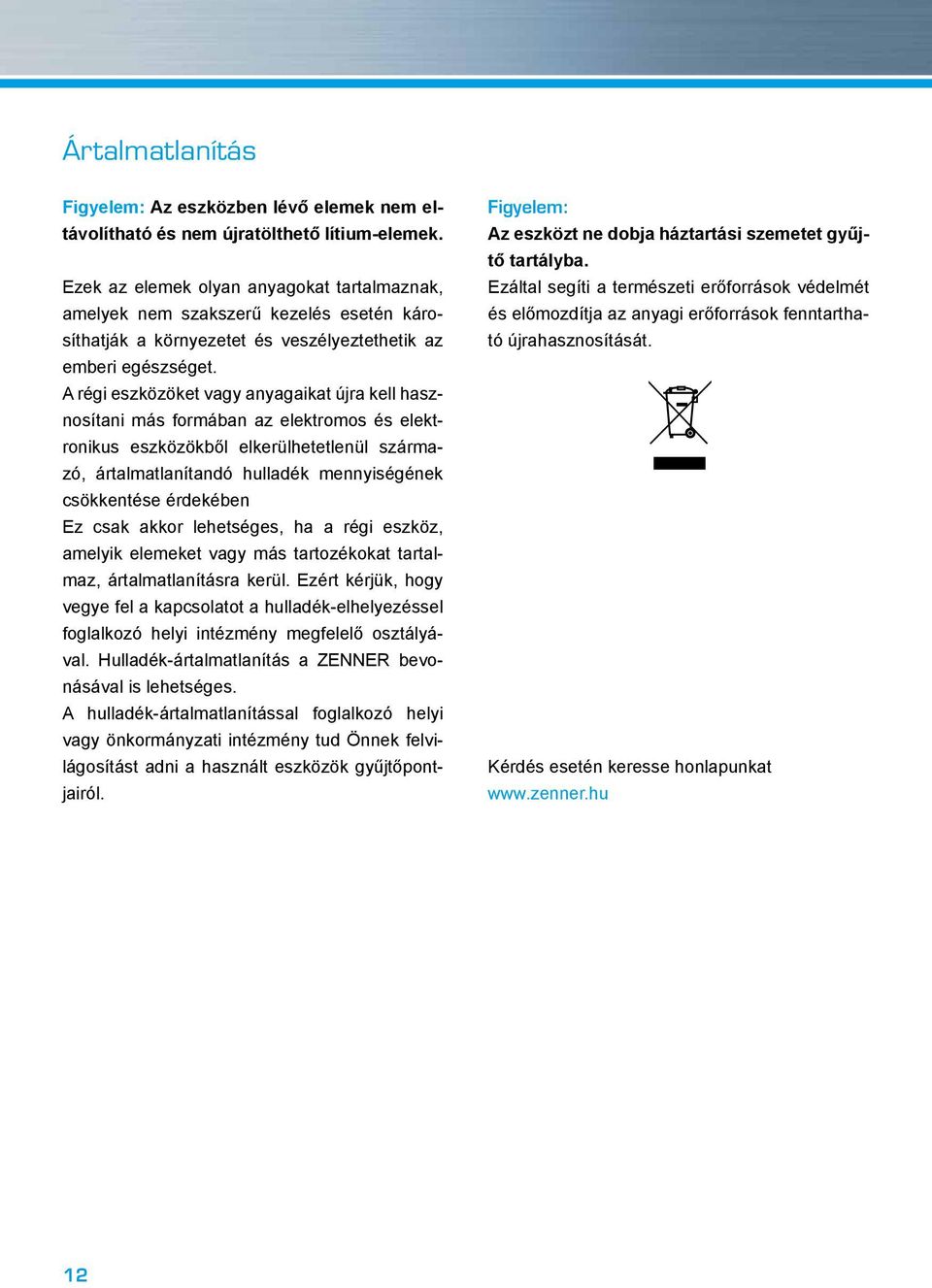

12 Ártalmatlanítás Figyelem: Az eszközben lévő elemek nem eltávolítható és nem újratölthető lítium-elemek. Ezek az elemek olyan anyagokat tartalmaznak, amelyek nem szakszerű kezelés esetén károsíthatják a környezetet és veszélyeztethetik az emberi egészséget. A régi eszközöket vagy anyagaikat újra kell hasznosítani más formában az elektromos és elektronikus eszközökből elkerülhetetlenül származó, ártalmatlanítandó hulladék mennyiségének csökkentése érdekében Ez csak akkor lehetséges, ha a régi eszköz, amelyik elemeket vagy más tartozékokat tartalmaz, ártalmatlanításra kerül. Ezért kérjük, hogy vegye fel a kapcsolatot a hulladék-elhelyezéssel foglalkozó helyi intézmény megfelelő osztályával. ulladék-ártalmatlanítás a ZENNER bevonásával is lehetséges. A hulladék-ártalmatlanítással foglalkozó helyi vagy önkormányzati intézmény tud Önnek felvilágosítást adni a használt eszközök gyűjtőpontjairól. Figyelem: Az eszközt ne dobja háztartási szemetet gyűjtő tartályba. Ezáltal segíti a természeti erőforrások védelmét és előmozdítja az anyagi erőforrások fenntartható újrahasznosítását. Kérdés esetén keresse honlapunkat
