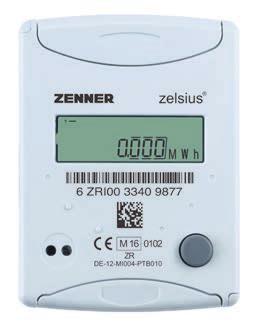

1 EnergieTechnik zelsius C5 - CMF / C5 - ASF Beépítési és használati útmutató zelsius C5-CMF (típus IST, TE, PCC, M60) / C5-ASF (típus A) Elektronikus kompakt fűtési és hűtési hőmennyiségmérő mérőkapszulával opcionális M-Bus, wm-bus és bemenet/kimenet q p 0,6 /,5 /,5 m /h Alles, was zählt.

2 Magyar Tartalomjegyzék A szállítás terjedelme... Műszaki adatok Átfolyás-érzékelő típusa CMF/ASF (típus A)... Műszaki adatok Számítómű...4 Műszaki adatok Hőmérséklet-érzékelők...5 Átmérők és méretek...5 MID - Megfelelőségi nyilatkozat...6 Biztonsági utasítások...6 Elektromágneses interferencia...6 Ápolási utasítások...6 Beépítési utasítások...6 Biztonsági utasítások a beépítéshez...6 Az átfolyás-érzékelő beszerelése (VMT)...7 Megjegyzések a golyós csapokhoz...7 Fűtési / hűtési hőmennyiségmérő beszerelése...8 Csak C5-ASF típus A...8 A hőmérsékletérzékelők beszerelése...8 Meglévő merülőhüvelyekbe szerelés...9 Üzembe helyezés...0 Fontos megjegyzés:...0 mpulzus bemenetek és kimenetek (opcionális)...0 M-Bus (opcionális)... Az M-Bus cím programozása (opcionális)... Rádió (opcionális)... Általános információk... Rádió interfész műszaki adatai... Rádió adatprotokoll tartalma (Standard)... Fontos megjegyzés... Egyszerű példa a kijelző menüre... Jelmagyarázat...4 Állapot kijelző / Hibakódok...5 Ártalmatlanítás...6

3 Mindenképpen olvassa el a beépítési és használati útmutatót a beépítés előtt. Ez lehetővé teszi, hogy megóvja saját magát és megelőzze a károkat. Beépítés előtt ellenőrizze, hogy a csomag tartalma hiánytalan. A szállítás terjedelme zelsius C5 mérőkapszula számlálóművel O-gyűrű illetve tömítőgyűrű Tömítőanyag Fali tartó szerelési tartozékokkal Beépítési és használati útmutató Műszaki adatok Átfolyás-érzékelő típusa CMF/ASF (típus A) (hőmérséklet-érzékelő szimmetrikus beszerelésének specifikációja) Névleges térfogatáram q p m³/h 0,6,5,5 Maximális térfogatáram q s m³/h,,0 5,0 Minimális térfogatáram q i CMF l/h 4 0 / / 00 Minimális térfogatáram q i ASF l/h Indulási térfogatáram vízszintesen kb. l/h Nyomásveszteség q p -nél bar 0,5 bar Hőmérséklet tartomány CMF C 0 C Ɵq 90 C Hőmérséklet tartomány ASF C 5 C Ɵq 90 C Minimális nyomás (kavitáció elkerülésére) bar 0, Mérési pontossági osztály Csatlakozási felület (*) IST, TE, A, PCC, M60 Névleges nyomás PS/PN 6 Névleges átmérő DN csatlakozó felülettől függő Beépítési pozíció Beépítés Kábelhosszúság a számlálóműig (kombi változatban) Hőmérséklet-érzékelők beépítési helye Fűtőközeg (*) opcionális vízszintesen vagy függőlegesen fejjel lefelé beszerelés nincs visszatérő ágba, opcionálisan előremenő ágba m, (*) opcionális Utasítások az aszimmetrikus hőmérséklet-érzékelővel felszerelt átfolyásmérők és az integrált hőmérséklet-érzékelővel felszerelt átfolyásmérők beépítéséhez: Amikor az átfolyás-érzékelőt egy MID-érzékelő rekeszbe (merülőhüvely) szerelik az adattáblán felsorolt vezeték "Rekesz" névleges határértékei érvényesek. Az átfolyás-érzékelőnek egy golyós csapba direkt bemerüléssel történő beszerelésekor az adattáblán felsorolt "direkt" vezeték névleges határértékei érvényesek. víz

4 Magyar Műszaki adatok Számítómű Hőmérséklet tartomány C 0 05 Hőmérséklet-különbség tartomány K 80 Kijelző 8 számjegyes LCD + speciális karakterek Környezeti hőmérséklet C 5 55 Minimális hőmérséklet-különbség K Hőmérséklet érzékenység C 0,0 Mérési gyakoriság s gyárilag állítható, minimum s, Standard=0s elemes működés, 0s M-Bus működés Hőmennyiség fogyasztás mértékegysége Standard MWh; opc. kwh, GJ Adatmentés x naponta Határnapi értékek Összes havi érték tárolása, átfolyási értékek háttértárolása Maximális érték tárolás átfolyás, teljesítmény és egyéb paraméterek háttértárolása Interfész Standard optikai interfész (ZVEI, IrDA) (*) opcionális M-Bus, rádió Tápegység,6V lítium elem (különböző kapacitások) Elem élettartam Év > 6, opt. > (cserélhető a működési periódus alatt) Védelmi osztály IP54 EMC C Környezeti feltételek klimatikus hatás - klimatikus Megengedett legmagasabb környezeti hőmérséklet 55 C Megengedett legalacsonyabb környezeti hőmérséklet 5 C Nedvesség elleni védelmi osztály IP54 (a teljesen kompakt mérőre - mechanikai osztály M érvényes) - elektromágneses osztály E (*) Az elemcsere lehetősége országtól függő, kérjük ellenőrizze az adott nemzeti szabályozásokat. 4

5 Műszaki adatok Hőmérséklet-érzékelők Precíziós platinaellenállás Pt 000 Érzékelő átmérő típus mm 5,0; 5, vagy DS6 modelltől függően Hőmérséklet tartomány C / (*) Kábelhossz m,5 (opc. 5) Beépítés (*) Előremenő Visszatérő piros direkt bemerüléssel vagy merülőhüvelybe (meglévő mérési pontok esetén) direkt bemerüléssel vagy merülőhüvelybe (meglévő mérési pontok esetén) nincs jelölés vagy kék (modelltől függően) Átfolyás-érzékelőbe integrálva, opcionálisan külső (*) A már meglévő merülőhüvelyeket illetően kérjük, vegye figyelembe a "meglévő merülőhüvelyekbe szerelés" fejezet megjegyzését. Átmérők és méretek Méretek Magasság CMF (H + H) = 65 mm Magasság ASF (H + H) = 44 mm Csatlakozó méretek Névleges térfogatáram q p m³/h 0,6,5,5 Névleges átmérő DN mm Csatlakozási hossz EAS L mm cső csatlakozás Col ¾ ¾ H=5mm H=5mm H Kombi verzió 5

6 Magyar MID - Megfelelőségi nyilatkozat zelsius C5-CMF gyártása és tesztelése az új európai mérőműszer irányelvnek (MID) megfelelően történik. Az irányelv szerint a készülékeken már nincsen első hitelesítési pecsét, hanem a műszer megfelelőségi nyilatkozatának éve látható (a készülék elején, például: M6). A MID szabályozza a hőmennyiségmérők használatát a piacra kerülésük ill. az első üzembe helyezésük pillanatáig. Ezt követően az EU-n belül a kötelezően hitelesítendő műszerekre vonatkozó nemzeti szabályozások érvényesek. A hőmennyiségmérőknél az első hitelesítés érvényességi időtartama Németországban 5 év marad. Ennek az időszaknak a lejáratát követően a mérőműszer nem használható számlázási célra kereskedelmi használatban. A szabályozások ill. az érvényességi időszakok eltérőek lehetnek az EU más országaiban. A ZENNER International GmbH & Co. KG kijelenti, hogy ez a DE--MI004-PTB00 EK-típusvizsgálati tanúsítvánnyal rendelkező termék megfelel a 04//EU MID (mérőműszer irányelv) és a 89/6/EGK (elektromágneses kompatibilitás) irányelv követelményeinek. Amennyiben kérdése van kérjük, hogy küldje el a support@zenner.com címre A megfelelőségi nyilatkozat és ennek a terméknek a legfrissebb információi a oldalon találhatók és letölthetők 6 Biztonsági utasítások Elektromágneses interferencia A zelsius C5-CMF megfelel az interferencia elleni védelemre vonatkozó nemzeti és nemzetközi követelményeknek. Egyéb interferenciák miatti működési hibák elkerüléséhez ne szereljen fénycsöveket, kapcsolószekrényeket vagy elektromos berendezéseket, mint pl. motorokat vagy szivattyúkat a mérmőműszer közvetlen közelébe. A mérőműszerből kilépő kábelek nem futhatnak feszültség alatti vezetékekkel (0V) párhuzamosan (minimális távolság 0, m). Ápolási utasítások A műanyag felületeket csak nedves törlőronggyal tisztítsa. Ne használjon dörzsölő vagy agresszív tisztítószereket! A műszer nem igényel karbantartást az élettartama alatt. Javításokat csak a gyártó végezhet. Beépítési utasítások Biztonsági utasítások a beépítéshez Alaposan olvassa végig ezeket az utasításokat a műszer beépítésének megkezdése előtt! A beépítést szakképzett személyzetnek kell végezni. Az aktuális törvényeket és szabályozásokat valamint az általánosan elfogadott gyakorlati szabályokat be kell tartani, különösképpen az EN részt, (Németországban az AGFW irányelvet is FW0, FW50, FW8). Az M-Bus-szal rendelkező műszereknél az elektromos berendezések vonatkozó szabályozásait kell figyelembe venni. Ügyeljen arra, hogy beszereléskor ne jusson ki fűtővíz ez égéseket okozhat! A csatlakozó menetek gyártási okokból élesek lehetnek, ezért viseljen védőkesztyűt. Ne vigye a mérőt a kábeleknél fogva.

7 Az átfolyás-érzékelőnél a maximális fűtővíz hőmérséklet nem haladhatja meg a 90ºC-ot. A hőmérsékletkeverés, ill. hőmérséklet-rétegződés nélküli fűtési rendszereknél egy min. 0xDN egyenes csőszakaszt kell biztosítani a mérő előtt. Fontos megfelelő rendszernyomást biztosítani a kavitáció elkerüléséhez. A kombi verziójú C5- CMF számítóművének a falra szereléséhez a szállított fali adaptert kell felhasználni. A jóváhagyás felülvizsgálata egyértelműen beazonosítható a kijelző menüben (. szint) ZENNER a direkt bemerüléssel történő hőmérsékletmérést javasolja, nem a merülőhüvelyek (érzékelő rekeszek) használatát. A CMF átfolyásmérő mérőkapszula csak a műszaki adatoknál felsorolt csatlakozódarab típusokkal szerelhető be a DIN EN 454- ill. a DIN EN ISO szerint. Átmeneti idomok vagy illesztőbetétek használata nem megengedett. Az átfolyás-érzékelő beszerelése (VMT) Szereljen be golyós csapokat a csatlakozódarab (átfolyás-érzékelő) elé és mögé. Fontolja meg a helyes beépítési pontot (előre vagy visszaáramló). Normál esetben ez a viszszatérő cső (fűtési rendszereknél a hidegebb). Kérjük, vegye figyelembe a típustábla információit. Vegye figyelembe a helyes áramlási irányt. Ezt egy nyíl jelöli a VMT oldalán. - A típusnál a nyíl a mérőkapszula aljánál van. Folyásirány-váltók használata nem megengedett. Csak vízszintesen vagy függőlegesen szerelje be, ne ferdén, döntve vagy fejjel lefelé! Beszerelés vízszintes vagy felfelé szálló, vagy lefelé szálló vezetékekbe. Ne telepítse a csővezeték legmagasabb pontjába, hogy elkerülje légbuborék kialakulását az átfolyás-érzékelőben. Vegye figyelembe a hőmennyiségmérő méreteit. Tengelyirányú távolság a két átfolyás-érzékelő között legalább 5mm. Megjegyzések a golyós csapokhoz Szereljen be golyós csapokat az átfolyás-érzékelő elé és mögé. Szereljen egy M0x furatú golyós csapot a direkt merülésű hőérzékelők beépítéséhez az előreáramló vezetékbe. Ez szükséges az előreáramló érzékelő beszerelésekor (A típusnál egy speciális golyós csapra van szükség hőmérséklet-érzékelő csatlakozással Mx,5 külső menettel.) A szimmetrikus hőmérséklet-érzékelő beszereléshez azonos golyós csapot szereljen a visszaáramló vezetékbe is. Ez a visszatérő vezeték érzékelőjének beszereléséhez használatos. 7

8 Magyar Fűtési / hűtési hőmennyiségmérő beszerelése Öblítse át a rendszert alaposan a fűtési hőmennyiségmérő beszerelése előtt! Zárja a szelepeket és engedje ki a nyomást a beépítési pontnál. Csavarozza ki a csatlakozódarab (4) zárófedelét () vagy a meglévő mérőkapszulát. Ellenőrizze a mérőkapszula tömítési felületeit és meneteit, valamint a csatlakozódarabot, hogy nem sérültek-e. Távolítsa el a régi tömítést, tisztítsa meg a tömítési felületet és helyezzen be egy újat () a csatlakozódarabba a sima oldalával felfelé. Figyelem: csak egy profiltömítést helyezzen be! Az áramlásmérő szűrőjén az O-gyűrűt a horonyba kell helyezni. Csak új és hibátlan tömítőanyagot használjon, ne kendert vagy hasonlót! Távolítsa el a védősapkát () az új mérőkapszuláról (5). Csavarja a mérőkapszulát a csatlakozódarabba (4)! Húzza meg a mérőkapszulát egy körmös kulcscsal (például: DIN 80 A szerint, mm) finoman míg a csatlakozódarabnak ér: A helyes pozíciót akkor éri el, amikor a menetes gyűrű minden menete be van csavarva a csatlakozódarabba a rögzített ütközőig vagy az utolsó menet vége egy vonalban van a csatlakozódarab felső szélével. Fordítsa a hőmennyiségmérő számlálóművét a kívánt leolvasási pozícióba. Csak C5-ASF típus A Kenje a biztosított O-gyűrűt megfelelő szilikonzsírral és helyezze a csatlakozódarab felső felfekvési felületére. Távolítsa el a számlálóművet és csavarozza a mérőkapszulát óvatosan a csatlakozódarabba. Akkor éri el a végállást, amikor minden menet teljesen be van csavarva a csatlakozódarabba illetve, ha az utolsó menet vége egy vonalban van a csatlakozódarab felső szélével. Ezután ellenőrizze a beépítési pontot szivárgásbiztosság szempontjából. A hőmérsékletérzékelők beszerelése A hőmérsékletérzékelőket elsősorban szimmetrikusan és direkt bemerüléssel kell beszerelni. Ne távolítsa el a visszaáramlás érzékelőt, ha már be van szerelve az átfolyás-érzékelőbe. Ez érvényes minden biztonsági plombára, ami alapkivitelben a készülékre van szerelve. Az A típusnál a hőmérsékletérzékelő el van látva egy csatlakozó anyával. 5) ) ) ) 4) 8

9 DF-adapter beszerelése Az érzékelők színkódoltak (a modell szerint): piros = előreáramló (a meleg oldal Fűtés módban és a hideg oldal Hűtés módban); kék = visszatérő (a hideg oldal Fűtés módban és a meleg oldal Hűtés módban). A csatlakozókábelek ne törjenek meg, ne legyenek megtoldva vagy megrövidítve. Nem sérülhet meg a plomba a mérőkapszulán a beszerelési pontnál. Távolítsa el teljesen a rögzítőcsavart és a tömítést a golyós csapnál, ha vannak. Helyezze az O-gyűrűt a szerelési segédeszközre (a. O-gyűrű csak tartalék). A szerelési segédeszközt használva helyezze az O-gyűrűt a beszerelési pontba a DIN EN 44 szerint enyhe körmozgással. A szerelési segédeszköz másik végét használva igazítsa az O-gyűrűt helyes pozícióba. Helyezze a műanyag csatlakozó felét az érzékelő három bevágásába (hornyába) és nyomja össze! Használja a beszerelési segédeszközt pozicionálási segédeszközként. Helyezze be a hőmérsékletérzékelőt a beépítési pontba és húzza meg szorosan a oldalú tömítőgallér ütközőjéig a (meghúzási nyomaték -5 Nm). Az opcionálisan az átfolyásérzékelőbe épített hőmérséklet-érzékelőt is el kell látni biztonsági plombával. Biztosítani kell az érzékelőket beszerelés után megfelelő biztonsági plombával (plomba-készletként biztosított) a jogosulatlan kiszerelés ellen. Meglévő merülőhüvelyekbe szerelés Németországban a C5 eszközt üzembe lehet helyezni meglévő merülőhüvelyekbe helyezve a PTB köt. (009) közleményében közzétett MID szerint homologizált hőmérsékletérzékelők üzembe helyezése cikkben leírtak szerint. A jelenlegi információk alapján a szabályozás érvényességi időszaka ig tart. A C5 mérővel kapcsolatosan felhasználható meglévő merülőhüvelyek azonosításához és jelöléséhez a vállalatunktól beszerezhető egy azonosító és jelölő készlet (rendelési szám 78). Előreáramló Fogyasztó Előreáramló Fogyasztó Visszaáramló Asymmetrischer Fühlereinbau bei zelsius C5-CMF mit RF im Volumenmessteil integriert. Visszaáramló Szimmetrikus érzékelő beszerelés a zelsius C5-CMF eszköznél. 9

10 Magyar Üzembe helyezés Óvatosan nyissa meg a szelepeket és ellenőrizze a berendezés szivárgását. Ha be van kapcsolva a számlálómű alvó módja (Kijelző: SLEEP ), akkor ezt ki kell kapcsolni a gomb hosszú (>5 mp) megnyomásával. Miközben a rendszer működik, ellenőrizze, hogy a térfogatkijelzés továbblép-e és a kijelzett hőmérséklet megfelel-e az aktuális hőmérsékletnek (lásd a kijelző áttekintést) Várja meg, hogy frissüljön a hőmérséklet kijelző. Biztosítsa a mérőt a jogosulatlan kiszerelés ellen a mellékelt plombáló anyaggal. Töltse ki az üzembe helyezési jegyzőkönyvet a TR K9 PTB irányelvnek megfelelően. Fontos megjegyzés: Csak a programozható beépítési helyű átfolyás-érzékelővel felszerelt speciális változat esetén. A mérő szállítási állapotában alvó módban van (SLEEP ). Amikor a mérőt alvó módból bekapcsolja, a következő két kijelző képernyőn kiválasztható a beépítés helye. A beépítés helyének kiválasztását csak egyszer lehet végrehajtani. Későbbi változtatás nem lehetséges. Egy rövid gombnyomással választhat a következő két kijelző közül. Beépítés visszaáramló: Beépítés előreáramló:!! FONTOS!! Ha ez a kijelzés jelenik meg a kijelzőn, a számlálómű még alvó módban van. Csak akkor kerül teljesen bekapcsolt állapotba a készülék, amikor a beépítési pozíciót kiválasztották. A kiválasztás aktiválása az ajtó szimbólummal történik (kijelző jobb felső része):. Nyomja meg és tartsa lenyomva a gombot.. Majd engedje ki a gombot azonnal.. Az ajtó ikon eltűnik és újra megjelenik másodperc múlva. A kiválasztott beállítás elfogadása megtörténik és az egység a kiválasztott beépítési helyhez lesz konfigurálva. A kiválasztott beépítési hely megjelenik végleges kijelzési pozícióként a fő kijelző szinten (az ajtó ikon nélkül) és újra ellenőrizhető. vagy A mérő most működésre kész. Impulzus bemenetek és kimenetek (opcionális) Az impulzusbemenettel rendelkező mérőknél az impulzusérték előhívható a kijelzőn (lásd a kijelző áttekintést, 4. szint). A kimenetek impulzusértéke állandó beállítású és megfelel a hozzá kapcsolódó kijelzett érték utolsó jegyével. 0

11 Jellemző csatlakozás (*) fehér sárga zöld U = 0 V Imax = 0 ma* V Out Pulse M-Bus (opcionális) Az opcionális M-bus interfész megfelel az 44- szabványnak és fixen 400 bauddal működik. A két kábelér bármilyen sorrendben csatlakoztatható az M-Bus hálózathoz. Tartalmaz egy rögzített kábelt: külső kábelezést önállóan kell elvégezni. barna Példa:. kimenet = energiamennyiség Energia kijelzés = XXXXX.XXX Utolsó jegy = 0,00 MWh = kwh Kimenő impulzus = KWh (*) Szükség lehet egy külső ellenállás csatlakoztatására egy integrált áramkorlátozó biztosításához. szín csatlakozás jelentés fehér I/O Be-/Kimenet sárga I/O Be-/Kimenet zöld I/O Be-/Kimenet barna GND közös földelés az - I/O-nak I/O Műszaki adatok GND Max. terhelés max. 0V DC/ 0 ma I/O,, Nyitott drén, n-csatornal FET Kábel D =,8 mm, 4-eres Impulzuskitöltési tényező : (ki); :5 (be) Kábelhossz,5m Bemenő frekvencia max. Hz M-Bus műszaki adatok Kábelhossz,5m Kábel D =,8 mm, -eres szín csatlakozás jelentés barna M-Bus M-Bus-vezeték fehér M-Bus M-Bus-Vezeték Az M-Bus cím programozása (opcionális) Válassza ki az Adr0 000 kijelzőt a. szinten (a további beviteleknél ugyanez Adr - Adr ). Nyomja a gombot körülbelül másodpercig (míg az ajtó szimbólum megjelenik), majd engedje ki. A jobb számjegy villogni kezd. Egy rövid megnyomással a számjegy értéke nő. Minden hosszú megnyomással a kiválasztott érték elfogadásra kerül és a következő számjegyre lép (amikor a kívánt karakter villog, engedje ki a gombot). Az új érték beprogramozása ekkor megtörténik. Ha eléri a kívánt értéket, addig kell nyomni a gombot, míg a számjegy villogása megszűnik és megtörténik a visszalépés a menübe. A programozási folyamat megismételhető, szükség esetén. Megjegyzés: Ha a szerkesztő program nem áll le, akkor a fő kijelzőre történő automatikus viszszalépésnél az értékek mentése megtörténik.

12 Magyar Rádió (opcionális) Általános információk A zelsius hőmennyiségmérők, amelyekben beépített rádió van, a jobb láthatóság kedvéért a felső burkolaton a következő szimbólummal vannak jelölve: A rádió mindig kikapcsolt állapotban van szállításkor. Az eszköz bekapcsolásához nem szükséges szoftver. Csak a bekapcsolt alvó módot kell megszüntetni: Az eszközöket, amelyek alvó módban vannak (Kijelző: SLEEP ) be kell kapcsolni a gomb legalább öt másodperces nyomásával, míg az energia kijelzés megjelenik. A rádiós hőmennyiségmérők fel vannak szerelve egy belső antennával. Rádió interfész műszaki adatai Frekvenciasáv: 868 MHz Rádió protokoll: Vezeték nélküli M-Bus (EN 757-4) és az Open Metering Standard (OMS) szerint különböző rádió telegram tartalmak lehetségesek. Adatátvitel: egyirányú, standard T-mód (kétirányú készülékek és egyéb módok kérésre) 8-bites AES titkosítás. Átviteli időköz: a használt lítium elemtől és attól függ, hogy a mérőnek vannak-e további bemenetei, amelyeket szintén át kell vinni. Például: zelsius C5 C-elemmel, nincs további bemenet: Standard 0 másodperc; egyéb konfigurációk lehetségesek. Átviteli teljesítmény: 5 mw-ig Rádió adatprotokoll tartalma (Standard) Példa Hőmennyiségmérő Egység Közeg Hőenergia Gyártó ZRI Gyártási szám Változat Fő hőmennyiségmérő 456 kwh Fő térfogatmérő 456 L Hőmennyiségmérő (fogyasztás) határidőkor 456 kwh Határidő napja 0... Térfogatáram 7 l/h Teljesítmény 9,7 W Előreáramló hőmérséklet 44, C Visszaáramló hőmérséklet 5, C Hibakód 0 Utolsó múlt havi érték 456 kwh egyéb protokoll értékek kérésre Fontos megjegyzés Az eszközöket, amelyek alvó módban vannak (Kijelző: SLEEP ) be kell kapcsolni egy gombnyomással, míg az energia kijelzés megjelenik. Az optikai interfészt be kell kapcsolni egy gombnyomással, mielőtt leolvassa az eszközt az OptoHead segítségével.

13 Egyszerű példa a kijelző menüre. szint. szint H H Fűtési energia (Fő kijelzés) Fűtési energia különbözet az utolsó határnaptól mostanáig Hűtési energia Hűtési energia különbözet az utolsó határnaptól mostanáig Szegmens teszt Fűtési energia különbözet tárgyhónap -jétől mostanáig Dátum Határnap Hűtési energia különbözet tárgyhónap -jétől mostanáig Energia Utolsó határnap Térfogat különbözet tárgyhónap -jétől mostanáig Határnapi hűtési energia Maximális átfolyás Térfogat Maximális havi átfolyás Átfolyás Maximális teljesítmény, óránkénti átlagérték az üzembe helyezés óta Előreáramló hőmérséklet Maximális havi fűtési energia teljesítmény Visszaáramló hőmérséklet Maximális hűtési energia teljesítmény, óránkénti átlagérték az üzembe helyezés óta Hőmérséklet-különbség Maximális havi hűtési energia teljesítmény Pillanatnyi teljesítmény S S Az Ön mérőműszer modelljétől függően a kijelzések eltérhetnek a számok és az ábrázolások sorrendjét illetően

14 Magyar. szint 4. szint H H Érzékelő típusa és DFS beépítési pont Impulzus érték Bemenet Gyártási szám Impulzus érték Bemenet Modellszám Impulzus érték Bemenet Elem lejárati dátuma S Jelmagyarázat Hibaállapot Rendszer dátum Rendszer idő Üzemórák Fő M-Bus cím S L Nyomja meg a gombot röviden (S), hogy végigkapcsoljon a kijelzőn fentről lefelé. Amikor eléri az utolsó menüpontot, a készülék automatikusan visszaugrik a legfelső menüpontra (hurok). Nyomja a gombot (L) körülbelül másodpercig, várja meg az ajtó szimbólum megjelenését (kijelző jobb felső sarkában) és utána engedje ki a gombot. A menü ekkor frissül, ill. átkapcsol az almenüre. Firmware verzió (példa) A jóváhagyás felülvizsgálata (példa) H Tartsa lenyomva a gombot (H) míg a készülék átkapcsol másik szintre vagy viszszakapcsol az almenüből. Funkció. Kimenet Funkció. Kimenet Funkció. Kimenet Optikai kiolvasott energia 4 S Szoftver verziószám előhívása A firmware szoftver verziószáma elérhető a. szint kijelzéséből ("firmware verzió" kijelző szint). Kérésre elérhető az almenüket magába foglaló, részletes kijelző áttekintés.

15 Állapot kijelző / Hibakódok Az alábbi táblázatban a szimbólumok a mérő működési állapotát mutatják. Az állapotüzenetek csak a fő kijelzésnél (energia) jelennek meg! A figyelmeztető háromszög ideiglenes megjelenését speciális működési állapotok okozhatják, és nem mindig jelenti azt, hogy a készülék hibásan működik. De ha a szimbólum hosszabb ideig jelen van, akkor lépjen kapcsolatba a szervizelő céggel! Szimbólum Állapot Intézkedés Külső feszültség - Átáramlás fennáll - Figyelem! Szimbólum villog: Adatátvitel Szimbólum állandóan kijelezve: optikai interfész aktív Vészhelyzeti működés Ellenőrizze a rendszer / készülék hibáit! - - Cserélje ki a készüléket! Kód Hiba Intézkedés Hőmérséklet a mérési tartományon kívül Ellenőrizze az érzékelőket! Hőmérséklet a mérési tartományon kívül Ellenőrizze az érzékelőket! Visszaáramlás-érzékelő rövidzárlata Ellenőrizze az érzékelőket! 4 Visszaáramlás érzékelő szétkapcsolt Ellenőrizze az érzékelőket! 5 Előreáramlás érzékelő rövidzárlata Ellenőrizze az érzékelőket! 6 Előreáramlás érzékelő szétkapcsolt Ellenőrizze az érzékelőket! 7 Telepfeszültség Cserélje ki a készüléket! 8 Hardverhiba Cserélje ki a készüléket! 9 Hardverhiba Cserélje ki a készüléket! 0 Hiba a mérőberendezésben Cserélje ki a készüléket! 0 Nincs víz a mérőcsőben Ellenőrizze az üzemi nyomást! 0 Víz visszafelé áramlás észlelve Ellenőrizze a beépítési pozíciót! 40 Levegő a közegben Légtelenítse a rendszert! 50 A mért érték a túlterhelési tartományon kívül Ellenőrizze a méretezést! 00 Hardverhiba Cserélje ki a készüléket! 800 Vezeték nélküli interfész Cserélje ki a készüléket! 000 Állapot: elem lejárt Cserélje ki a készüléket ill. elemet 000 Állapot: Első hitelesítés lejárt Cserélje ki a készüléket! A hibakódok a zelsius C5-CMF által észlelt hibákat jelzik. Ha több mint egy hiba jelenik meg, akkor a hibakódok összege van kijelezve: Hiba 005 = hiba 000 és hiba 5. 5

16 Ártalmatlanítás Figyelem: Ebben az eszközben lévő elem nem távolítható el és nem újratölthető lítiumelem. Az elemek olyan anyagokat tartalmaznak, amelyek szakszerűtlen kezelés esetén károsíthatják a környezetet és veszélyeztethetik az emberi egészséget. A régi eszközöket újra kell használni vagy anyagaikat újra fel kell dolgozni vagy hasznosítani más formában az elektromos és elektronikus eszközökből elkerülhetetlenül származó, ártalmatlanítandó szennyezőanyagok mennyiségének csökkentése érdekében. Ez csak akkor lehetséges, ha a régi eszköz, amelyik elemeket vagy más tartozékokat tartalmaz, ártalmatlanításra kerül. Ezért kérjük, hogy vegye fel a kapcsolatot a hulladék-elhelyezéssel foglalkozó helyi hatóság megfelelő osztályával. Hulladék-ártalmatlanítás a ZENNER bevonásával is lehetséges. A hulladék-ártalmatlanítással foglalkozó helyi vagy önkormányzati hatóság tud Önnek felvilágosítást adni a használt eszközök gyűjtőpontjairól. ZENNER & BECKER Kft. Vöröskereszt utca 8-0 HU - Budapest Telefon Fax iroda@zenner.hu Internet Figyelem: Az eszközt ne dobja háztartási szemetet gyűjtő tartályba! Ezzel segíti a természeti erőforrások védelmét és előmozdítja az anyagi erőforrások fenntartható újrahasznosítását. Kérdés esetén írjon a következő címre info@zenner.com A beépítési útmutatónak és ennek a terméknek a legfrissebb információi a oldalon találhatók és letölthetők. Módosítások és tévedések jogát fenntartjuk. Nyomtatási hibákért felelősséget nem vállalunk. ZRI_700
