HOBAS gravitációs csőrendszer

Átírás

1

2

3 HOBAS gravitációs csőrendszer Változatos alkalmazási lehetőségek A HOBAS csőrendszert üvegszál-erősítésű térhálós gyantából (GRP) gyártják. Alkalmazási területe változatos: szennyvíz-, csapadékvíz elvezetés, tározók, ipar technológiák. A kompozit műanyagokat az űrhajózásban és a hajóépítésnél is alkalmazzák. A HOBAS az 1950-es évek óta gyártja és folyamatosan fejleszti termékeit. Napjainkban főleg az alábbi területeken alkalmazzák: Alkalmazási területek: Szennyvíz rendszerek Körszelvényű csőrendszerek bélelése Nem körszelvényű csőrendszerek bélelése Feltárás nélküli technológiák - sajtolás Ipari rendszerek felújítása Levegőt szállító vezetékek Aknák és búvónyílások Hidak csapadékvíz elvezetése Tározó rendszerek Ivóvíztartályok Tulajdonságok és előnyök a kis fajlagos tömeg és az egyszerű illeszthetőség csökkenti a szerelési időt a szabadalmaztatott centrifugális öntési eljárás eredménye a homogén falszerkezet rendkívüli kopásállóság csekély kérgesedés és kiülepedés nagyon sima belső felület (érdesség, k<=0,1mm) nem érzékeny a szélsőséges hőmérsékletre (duroplaszt anyagtulajdonság) alacsony hőtágulási együttható magas UV ellenálló képesség kimagasló szállítókapacitás vegyi ellenálóképesség hosszú élettartam iránytörés a kötésekben lehetséges széles idomválaszték (aknák, búvónyílások is), külső és belső védőréteg rendkívül ellenálló egyszerű beépíthetőség a csőfektetés az időjárási viszonyoktól függetlenül lehetséges

4 B1 B2 B3 B4 BL DC de DEC DN e FWC GRP L LC m n DN Th p max PN PVC R SN α de MSZ EN 1796/MSZ EN szabvány szerint de GRP és öntöttvasra vonatkozó szabvány szeriint de GRP és PVC-re vonatkozó szabvány szerint de GRP és acélra vonatkozó szabvány szerint Hossz HOBAS csőkötés gumigyűrűvel Cső külső átmérője Csőkötés külső átmérője Névleges átmérő Csőfal vastagsága HOBAS csőkötések, EPDM gumigyűrűvel (A...aszimmetrikus, S szimmetrikus) Üvegszállal erősített, telítetlen poliésztergyanta Hossz Csőkötés hossza Tömeg Mennyiség Elméleti átmérő Maximális üzemi nyomás Névleges nyomás Polivinilklorid Sugár Névleges merevség Szög (ívek, iránytörés)

5 CSÖVEK A01 A01 A02 A03 A03 A04 A05 A05 A05 A05 A05 A05 Gravitációs, nyomásmentes csövek DN Gravitációs, nyomásmentes csövek DN Kettős csövek Bélelő csövek DN Bélelő csövek DN NC Line (Nem körszelvényű csövek) - röviden Sajtolható cső de = mm külső átmérőig Sajtolható cső de = mm külső átmérőig Sajtolható cső de = mm külső átmérőig Sajtolható cső de = mm külső átmérőig Sajtolható cső de = mm külső átmérőig Sajtolható cső de = mm külső átmérőig CSŐKÖTÉSEK B01 B02 Standard csőkötések Speciális csőkötések IDOMOK C01 C01 C02 C02 C02 C03 C03 C04 C04 C05 C05 C06 C07 C08 C09 Ívidomok DN Ívidomok DN T-idom DN T-idom DN T-idom DN Y-idomok DN Y-idomok DN Ragasztott nyeregidomok DN Ragasztott nyeregidomok DN Nyeregidomok DN Nyeregidomok DN Szűkítők Lazakarima: GRP üvegszálas/acél GRP üvegszálas fixkarima Vakkarima: GRP üvegszálas vagy acél AKNÁK D01 D02 Standard akna DN Tangenciális akna DN EGYÉB TERMÉKEK E01 E01 E02 E03 E03 Fali csatlakozók DN Fali csatlakozók DN Akna csatlakozó Fali átvezetés DN Fali átvezetés DN F01 Műszaki jellemzők

6

7 Gravitációs, nyomásmentes csövek DN A csövek gyártási hossza kb. 6 m. Igény esetén 1; 2 vagy 3 m-es szálakban is készülhetnek. A01 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK DN Átmérő sorozat SN 2500 SN 5000 SN SN SN SN de m e m e m e m e m e m e [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] 150 B B B B2 B B B B B B B B B B B B Falvastagságok és tömegek, csak tájékoztatás (plusz tűrési értékek) A csövek gyártási hossza 6 m (+0/-60mm). Rövidebb szálhosszak a gyártási lehetőségek függvényében.

8 Gravitációs, nyomásmentes csövek DN A csövek gyártási hossza kb. 6 m. Igény esetén 1; 2 vagy 3 m-es szálakban is készülhetnek. A01 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK DN Átmérő sorozat SN 2500 SN 5000 SN SN SN SN de m e m e m e m e m e m e [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] [kg/m] [mm] B B B B B B B Falvastagságok és tömegek, csak tájékoztatás (plusz tűrési értékek) A csövek gyártási hossza 6 m (+0/-60mm). Rövidebb szálhosszak a gyártási lehetőségek függvényében.

9 Kettős csövek HOBAS csöveket cső a csőben megoldással többnyire a fokozottan védett ivóvíz bázisok védelmére illetve vezetékek szigetelésére használják. Néhány lehetőséget a táblázatban feltüntettünk (a teljesség igélnye nélkül). A műszaki adatokra, a lehetséges megoldásokra illetve a beépítés módjára vonatkozó kérdéseivel kérjük, keresse a HOBAS munkatársait. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csöveket külön megrendelésre szállítjuk. A02 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Belső cső (SN ) Külső cső (SN ) DN1/DN2 Külső átmérő Csőkötés külső átmérője Külső átmérő Csőkötés külső átmérője de1 DEC1 de2 DEC2 [mm] [mm] [mm] [mm] 200/ / / / / / / / / / / / / / / / / / / / / Falvastagság és tömeg - tájékoztató adatok (+/- tűrési értékek) A standard csőhossz 6 m (+0/-60 mm). A lehetőségek függvényében rövidebb hosszak szállítása lehetséges.

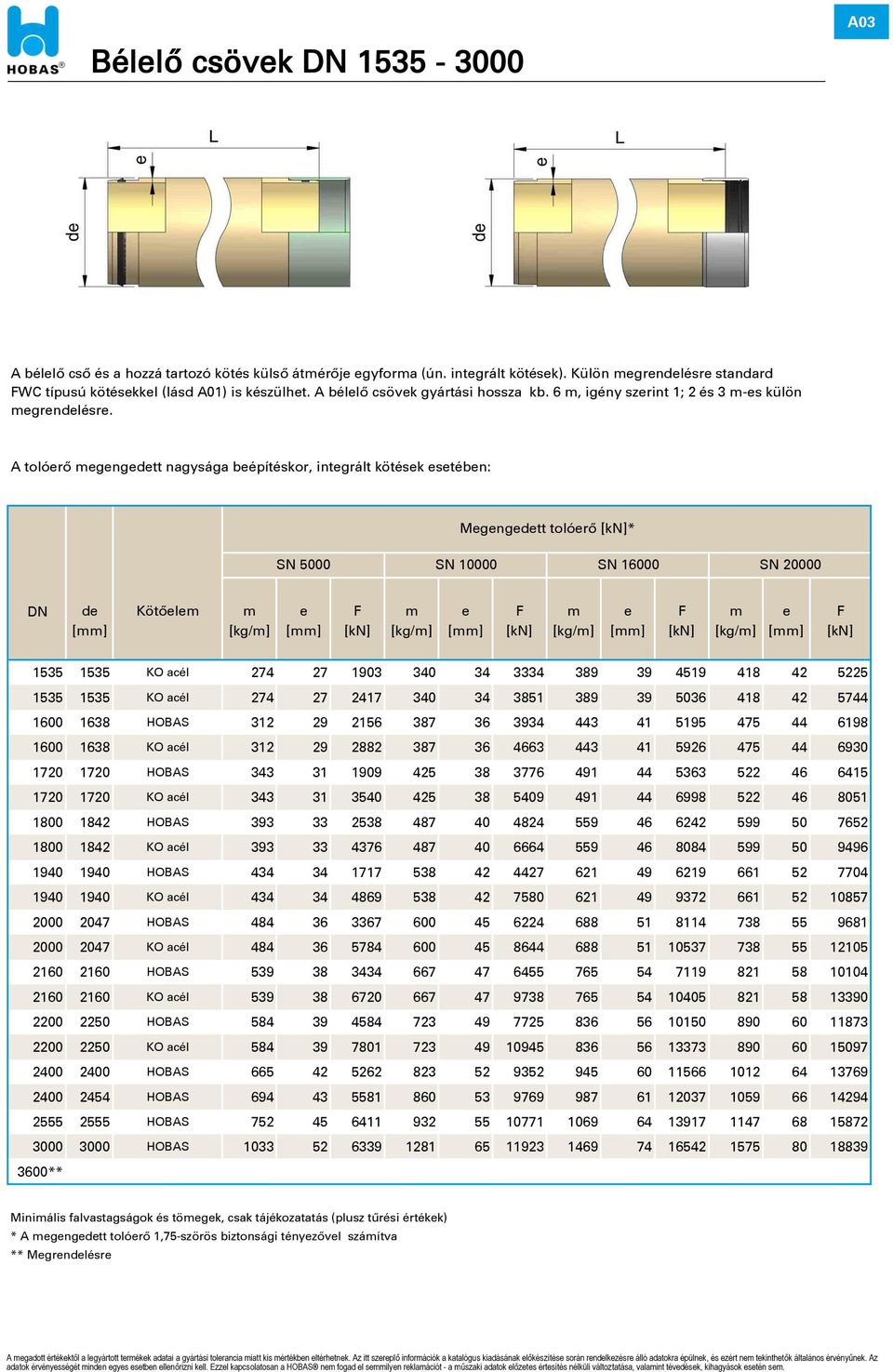

10 Bélelő csövek DN A bélelő cső és a hozzá tartozó kötés külső átmérője egyforma (ún. integrált kötések). Külön megrendelésre standard FWC típusú kötésekkel (lásd A01) is készülhet. A bélelő csövek gyártási hossza kb. 6 m, igény szerint 1; 2 és 3 m-es külön megrendelésre. A03 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK A tolóerő megengedett nagysága beépítéskor, integrált kötések esetében: Megengedett tolóerő [kn]* SN 5000 SN SN SN DN de Kötőelem m e F m e F m e F m e F [mm] [kg/m] [mm] [kn] [kg/m] [mm] [kn] [kg/m] [mm] [kn] [kg/m] [mm] [kn] KO acél KO acél KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél Minimális falvastagságok és tömegek, csak tájékozatatás (plusz tűrési értékek) * A megengedett tolóerő 1,75-szörös biztonsági tényezővel számítva

11 Bélelő csövek DN A bélelő cső és a hozzá tartozó kötés külső átmérője egyforma (ún. integrált kötések). Külön megrendelésre standard FWC típusú kötésekkel (lásd A01) is készülhet. A bélelő csövek gyártási hossza kb. 6 m, igény szerint 1; 2 és 3 m-es külön megrendelésre. A03 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK A tolóerő megengedett nagysága beépítéskor, integrált kötések esetében: Megengedett tolóerő [kn]* SN 5000 SN SN SN DN de Kötőelem m e F m e F m e F m e F [mm] [kg/m] [mm] [kn] [kg/m] [mm] [kn] [kg/m] [mm] [kn] [kg/m] [mm] [kn] KO acél KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS KO acél HOBAS HOBAS HOBAS HOBAS ** Minimális falvastagságok és tömegek, csak tájékozatatás (plusz tűrési értékek) * A megengedett tolóerő 1,75-szörös biztonsági tényezővel számítva ** Megrendelésre

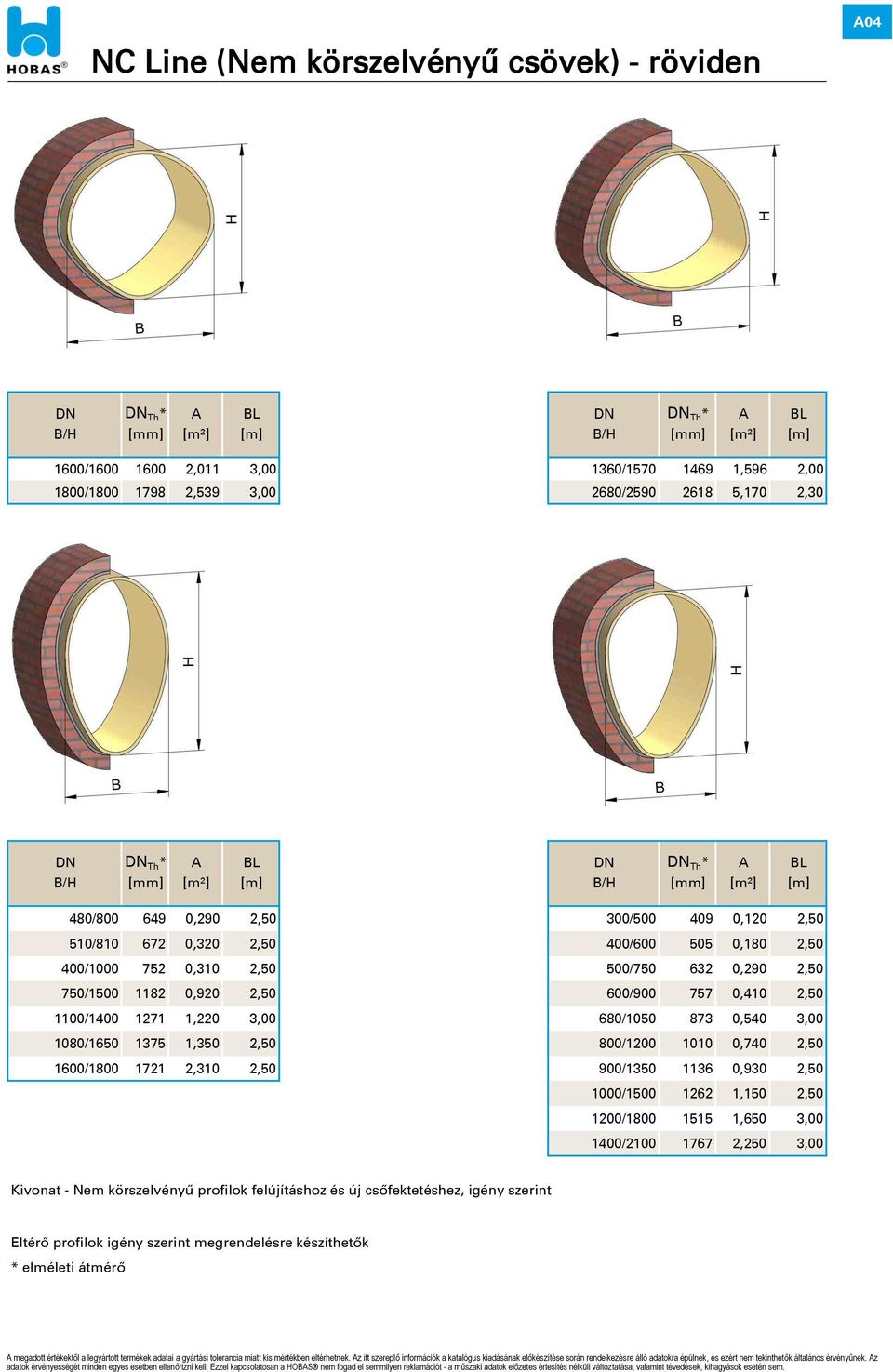

12 A04 NC Line (Nem körszelvényű csövek) - röviden DN DN Th * A BL DN DN Th * A BL B/H [mm] [m²] [m] B/H [mm] [m²] [m] GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK 1600/ ,011 3, / ,596 2, / ,539 3, / ,170 2,30 DN DN Th * A BL DN DN Th * A BL B/H [mm] [m²] [m] B/H [mm] [m²] [m] 480/ ,290 2,50 300/ ,120 2,50 510/ ,320 2,50 400/ ,180 2,50 400/ ,310 2,50 500/ ,290 2,50 750/ ,920 2,50 600/ ,410 2, / ,220 3,00 680/ ,540 3, / ,350 2,50 800/ ,740 2, / ,310 2,50 900/ ,930 2, / ,150 2, / ,650 3, / ,250 3,00 Kivonat - Nem körszelvényű profilok felújításhoz és új csőfektetéshez, igény szerint Eltérő profilok igény szerint megrendelésre készíthetők * elméleti átmérő

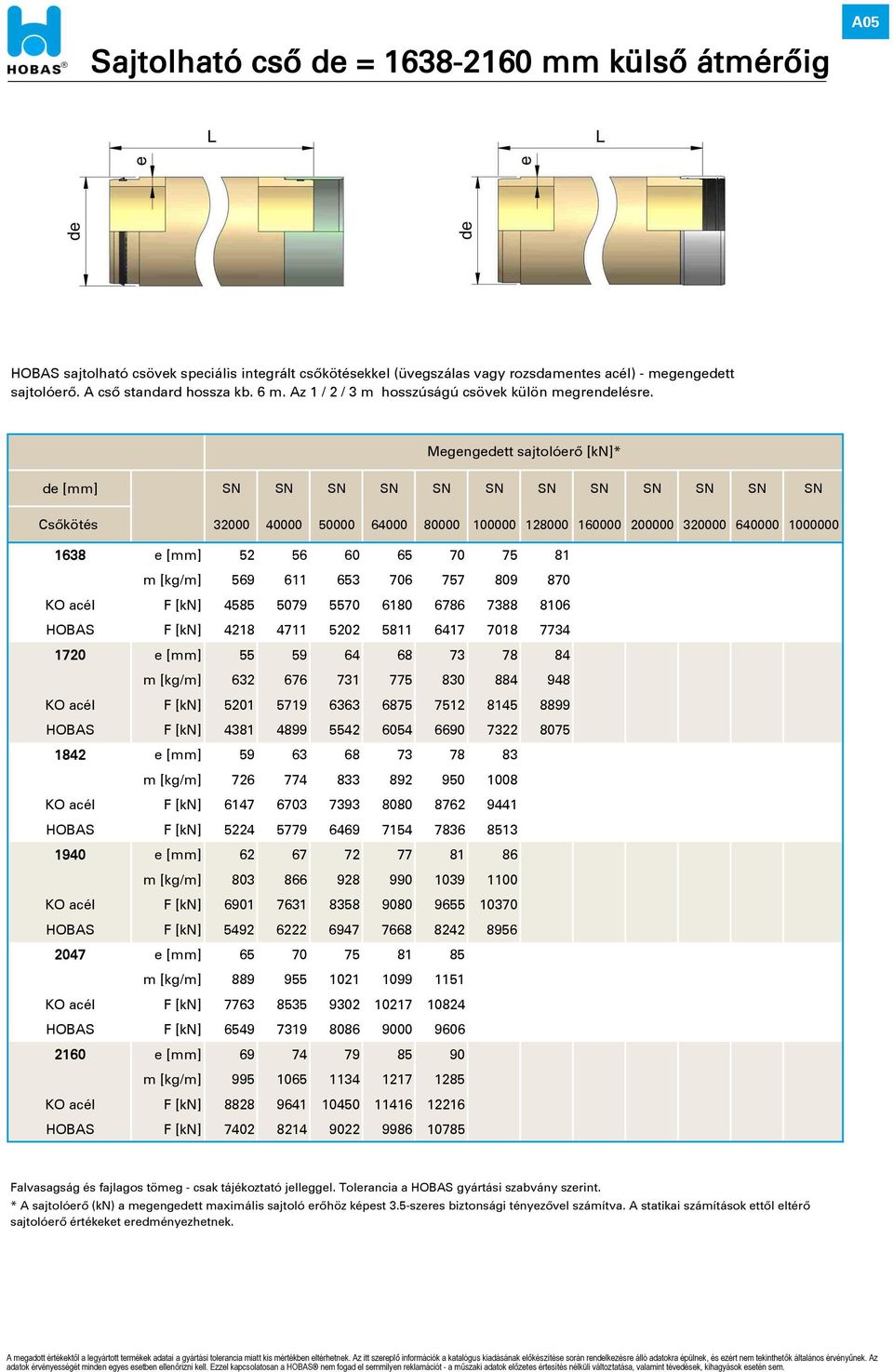

13 A05 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] e [mm] m [kg/m] KO acél F [kn] e [mm] m [kg/m] KO acél F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek.

14 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. A05 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek.

15 A05 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek.

16 A05 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek.

17 A05 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek.

18 Sajtolható cső de = mm külső átmérőig HOBAS sajtolható csövek speciális integrált csőkötésekkel (üvegszálas vagy rozsdamentes acél) - megengedett sajtolóerő. A cső standard hossza kb. 6 m. Az 1 / 2 / 3 m hosszúságú csövek külön megrendelésre. A05 GRAVITÁCIÓS, NYOMÁSMENTES CSÖVEK Megengedett sajtolóerő [kn]* de [mm] SN SN SN SN SN SN SN SN SN SN SN SN Csőkötés e [mm] m [kg/m] KO acél F [kn] HOBAS F [kn] e [mm] m [kg/m] HOBAS F [kn] e [mm] m [kg/m] HOBAS F [kn] e [mm] m [kg/m] HOBAS F [kn] e [mm] m [kg/m] HOBAS F [kn] ** e [mm] m [kg/m] HOBAS F [kn] Falvasagság és fajlagos tömeg - csak tájékoztató jelleggel. Tolerancia a HOBAS gyártási szabvány szerint. * A sajtolóerő (kn) a megengedett maximális sajtoló erőhöz képest 3.5-szeres biztonsági tényezővel számítva. A statikai számítások ettől eltérő sajtolóerő értékeket eredményezhetnek. ** Megrendelésre

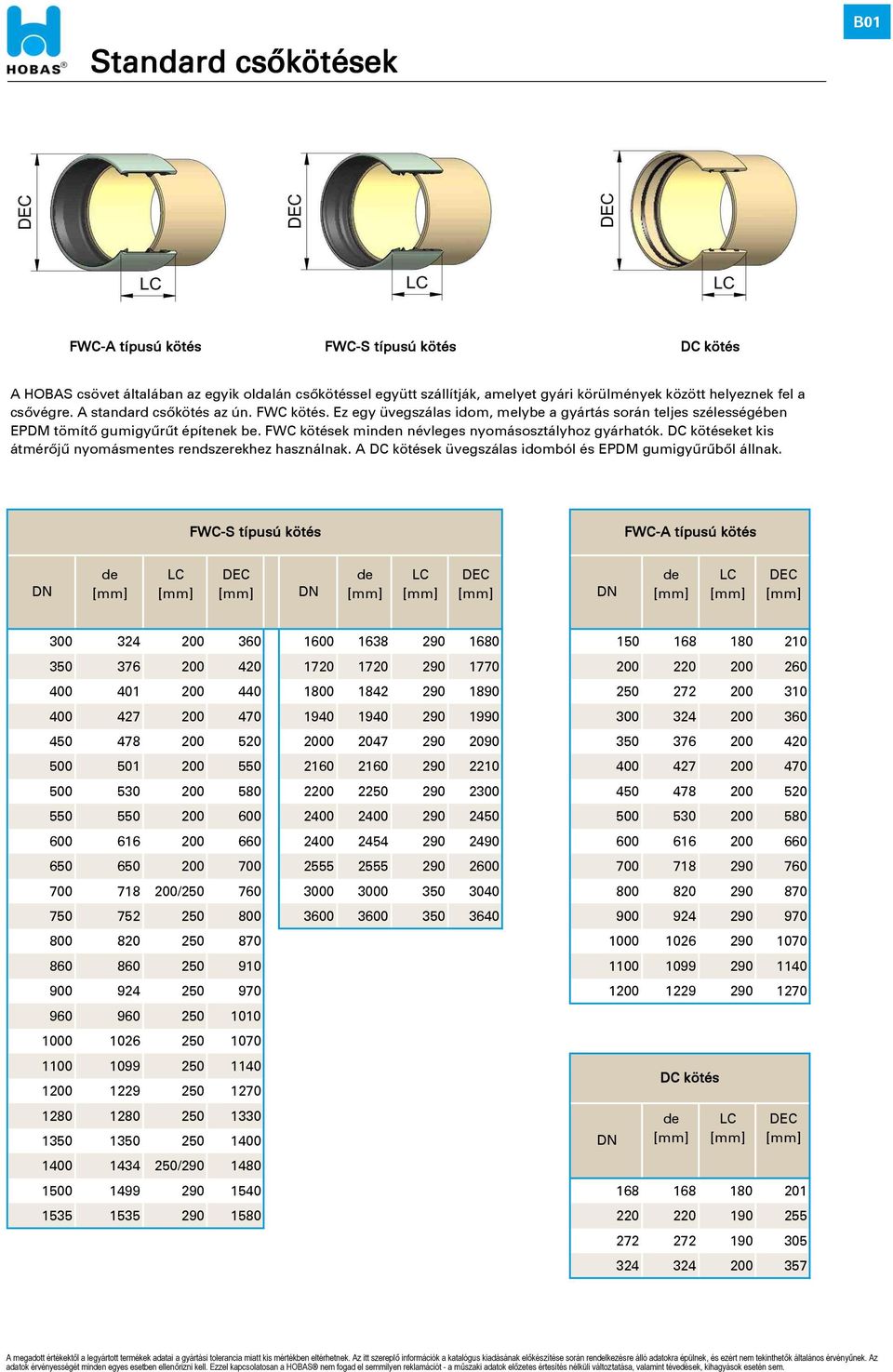

19 Standard csőkötések B01 CSŐKÖTÉSEK FWC-A típusú kötés FWC-S típusú kötés DC kötés A HOBAS csövet általában az egyik oldalán csőkötéssel együtt szállítják, amelyet gyári körülmények között helyeznek fel a csővégre. A standard csőkötés az ún. FWC kötés. Ez egy üvegszálas idom, melybe a gyártás során teljes szélességében EPDM tömítő gumigyűrűt építenek be. FWC kötések minden névleges nyomásosztályhoz gyárhatók. DC kötéseket kis átmérőjű nyomásmentes rendszerekhez használnak. A DC kötések üvegszálas idomból és EPDM gumigyűrűből állnak. FWC-S típusú kötés FWC-A típusú kötés DN de LC DEC de LC DEC de LC DEC [mm] [mm] [mm] DN [mm] [mm] [mm] DN [mm] [mm] [mm] / DC kötés de LC DEC DN [mm] [mm] [mm] /

20 Speciális csőkötések B02 CSŐKÖTÉSEK Bilincs: HOBAS-PVC kötés: Gumigyűrűs bilincs: Bilincsek: A különböző bilincses kötések (pl. FlexSeal, Arpol vagy Straub) csavarral méretre húzható rozsdamentes acél gyűrűből és EPDM tömítő gumigyűrűből állnak. (NBR külön megrendelésre lehetséges). HOBAS-PVC cső adapter: A DC-kötés az egyik oldalán a PVC cső méreteihez van igazítva, ezért használható a HOBAS - PVC cső csatlakoztatásához. DN de LC DEC GRP PVC LC [mm] [mm] [mm] DN DN [mm] de LC DN [mm] [mm] Forrás: Teekay 2010 Gumigyűrűs bilincsek (áttoló karmantyú): Az ilyen jellegű (pl. FlexSeal) kötések a gravitációs csövek szereléséhez használatosak. Eltérő anyagú csövek összekötésére is alkalmas. Forrás: FlexSeal 10/2010

21 Ívidomok DN C01 IDOMOK Az ívidomok beépítési hossza Szög α de R DN 11, , Szegmensek száma Fektetési hossz L [mm] [mm] [mm] Az ívek adatai tájékoztató jellegűek. A projekt elvárásait, a beépítés helyi adottságait, a szálíltási lehetőségeket figyelembe véve a méret, alak változtatható. A megoldásokról egyeztessen a HOBAS munkatársaival. Tolerancia a HOBAS gyártási szabványa szerint

22 C01 Ívidomok DN IDOMOK Az ívidomok beépítési hossza DN de [mm] R [mm] Szög α 11, , Szegmensek száma Fektetési hossz L [mm] ** Az ívek adatai tájékoztató jellegűek. A projekt elvárásait, a beépítés helyi adottságait, a szálíltási lehetőségeket figyelembe véve a méret, alak változtatható. A megoldásokról egyeztessen a HOBAS munkatársaival. Tolerancia a HOBAS gyártási szabványa szerint ** Megrendelésre

23 T-idom DN C02 IDOMOK T-idomok Tisztító idomok Vágott csődarabokból álló 90 fokos T-alakú idom, a gerincvezeték és a kivezetés méretei. Az elágazás standard vagy karimás kötéssel. DN de2 [mm] L 2* DN 1 de1 [mm] L 1* [mm] * (± 10 mm) Tolerancia a HOBAS gyártási szabványa szerint

24 T-idom DN C02 IDOMOK T-idomok Tisztító idomok Vágott csődarabokból álló 90 fokos T-alakú idom, a gerincvezeték és a kivezetés méretei. Az elágazás standard vagy karimás kötéssel. DN de2 [mm] L 2* DN 1 de1 [mm] L 1* [mm] ** * (± 10 mm) ** Megrendelésre Tolerancia a HOBAS gyártási szabványa szerint

25 C02 T-idom DN IDOMOK T-idomok Tisztító idomok Vágott csődarabokból álló 90 fokos T-alakú idom, a gerincvezeték és a kivezetés méretei. Az elágazás standard vagy karimás kötéssel. DN de2 [mm] L 2* DN 1 de1 [mm] L 1* [mm] ** * (± 10 mm) ** Megrendelésre Tolerancia a HOBAS gyártási szabványa szerint

26 Y-idomok DN C03 IDOMOK Más csőanyaghoz is csatlakoztatható megfelelő kötőelem alkalmazásával. A standard hajlásszögek 45 és 60, igény szerint más hajlásszögben is készülhet. DN de2 [mm] L 2* DN 1 de1 [mm] L 1* [mm] * (± 10 mm) Tolerancia a HOBAS gyártási szabványa szerint

27 Y-idomok DN C03 IDOMOK Más csőanyaghoz is csatlakoztatható megfelelő kötőelem alkalmazásával. A standard hajlásszögek 45 és 60, igény szerint más hajlásszögben is készülhet. DN de2 [mm] L 2* DN 1 de1 [mm] L 1* [mm] * (± 10 mm) Tolerancia a HOBAS gyártási szabványa szerint

28 Ragasztott nyeregidomok DN C04 IDOMOK A nyeregidomokat a kivitelezés során később építik be. Az elágazás szöge általában 45, 60 vagy 90 fokos. A cső és a nyereg belső felülete teljesen egybeolvad. A nyergeket ragasztással vagy csavarokkal rögzítik. Méreteik a nemzeti szabványok szerint különbözőek lehetnek. Más csőanyaghoz történő átmenet is lehetséges. Cső Csatlakozás L2 = 250 mm (+/-10) B (min) [mm] DN 1 de1 DN 2 de2 [mm] Csatlakozás [mm] HOBAS Kőagyag* PVC * DN 150: HOBAS csatlakozással

29 Ragasztott nyeregidomok DN C04 IDOMOK A nyeregidomokat a kivitelezés során később építik be. Az elágazás szöge általában 45, 60 vagy 90 fokos. A cső és a nyereg belső felülete teljesen egybeolvad. A nyergeket ragasztással vagy csavarokkal rögzítik. Méreteik a nemzeti szabványok szerint különbözőek lehetnek. Más csőanyaghoz történő átmenet is lehetséges. Cső Csatlakozás L2 = 250 mm (+/-10) B (min) DN 1 de1 DN 2 de2 [mm] Csatlakozás [mm] HOBAS Kőagyag* PVC ** * DN 150: HOBAS csatlakozással ** DN ugyanazon értékek

30 Nyeregidomok DN C05 IDOMOK HOBAS Kőagyag PVC A nyeregidomokat az építés során a későbbi bekötésekhez használják. A csatlakozás általában 90 fokos. Nyergek esetében a cső és az idom belső felülete teljesen egybeolvad. A nyergeket ragasztással vagy csavarokkal rögzítik. Méreteik a nemzeti szabványok szerint különbözhetnek. Más csőanyaghoz történő átmenet is lehetséges - egyeztessen a HOBAS munkatársaival. Cső Csatlakozás DN 1 de1 [mm] DN 2 de2 [mm] B (min) L2(min) HOBAS Kőagyag* PVC [mm] [mm] * DN 150: HOBAS - kőagyag csatlakozás

31 Nyeregidomok DN C05 IDOMOK HOBAS Kőagyag PVC A nyeregidomokat az építés során a későbbi bekötésekhez használják. A csatlakozás általában 90 fokos. Nyergek esetében a cső és az idom belső felülete teljesen egybeolvad. A nyergeket ragasztással vagy csavarokkal rögzítik. Méreteik a nemzeti szabványok szerint különbözhetnek. Más csőanyaghoz történő átmenet is lehetséges - egyeztessen a HOBAS munkatársaival. Cső Csatlakozás DN 1 de1 [mm] DN 2 de2 [mm] B (min) L2(min) [mm] [mm] HOBAS Kőagyag* PVC ** ** * DN 150: HOBAS - kőagyag csatlakozás ** DN ugyanolyan értékek

32 C06 Szűkítők IDOMOK Koncentrikus és excentrikus szűkítők hossza de1 de2 L de2 L de2 L de2 L (mm) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] **

33 Lazakarima: GRP üvegszálas/acél C07 KARIMÁK A lazakarima anyaga lehet KO ill. horganyzott acél vagy GRP üvegszál, és PN 1 csődarab. A lehetséges lyukkiosztás PN 6, PN 10 vagy PN 16 nyomásosztály szerinti a névleges átmérő (DN) függvényében. A névleges nyomásosztályt a megrendelőben rögzíteni kell. GRP Acél de L D k d4 d2 DN n* Csavarok b b [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M * Lyukak száma

34 GRP üvegszálas fixkarima C08 KARIMÁK A fixkarima PN 1 nyomásosztályú csődarabból és hozzá rögzített karimából áll. A lehetséges lyukkiosztás PN 6, PN10 vagy PN 16 szerinti. A névleges nyomásosztályt a megrendelőben rögzíteni kell. DN de L D k d2 n* Csavarok b [mm] [mm] [mm] [mm] [mm] [mm] x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M x M53 95 * Csavarok száma

35 Vakkarima: GRP üvegszálas vagy acél C09 KARIMÁK Vakkarima GRP üvegszálas vagy KO ill. horganyzott acél kivitelben szállítható. A lyukkiosztás megfelel a csatlakozó karimás idom lyukkiosztásának. Nyomásmentes esetben PN6, PN 10 vagy PN 16 szerinti rendelhető a névleges átmérő (DN) függvényében. A névleges nyomásosztályt a megrendelőben rögzíteni kell. DN Üvegszálas Acél de L D k d2 n* Csavarok b b [mm] [mm] [mm] [mm] [mm] [mm] [mm] x M x M x M x M x M x M x M x M x M x M x M x M x M x M * Lyukak száma a karimában

36 Standard akna DN D01 AKNÁK DN Bemenet/Kimenet [mm] A standard akna elemei: 1 Talp, felúszás elleni kiképzéssel (általában üvegszálas gyanta GRP vagy beton) 2 Lebúvó cső 3 Be- és kivezető nyílás 4 Künet (országonkénti előírásoktól függően kialakítva) 5 Kötőelem a lebúvó csövön (amennyiben szükséges) 6 Létra 7 Aknafedél (kiegészítő termék - külön megrendelésre) A HOBAS standard akna teljes egészében üvegszálas poliészter (GFK) alapanyagból készül, kívül és belül korrózióálló. Megfelelően kialakított HOBAS csőből készül.

37 Tangenciális akna DN D02 AKNÁK Tangenciális akna elemei: 1 Gerincvezeték DN> Kötőelem a gerincvezetéken 3 Lebúvó cső 4 Künet (talpfelület megrendelés szerint) 5 Kötőelem a lebúvó csövön (amennyiben szükséges) 6 Létra 7 Aknafedél (kiegészítő termék - külön megrendelésre) A csövek és az akna illeszkedésének védelme és az esetleges deformáció elkerülése érdekében ezeket az aknákat beton ágyazatba kell helyezni. Ezen biztonsági intézkedésektől el is lehet tekinteni a beépítés körülményeinek függvényében - egyeztessen a HOBAS műszaki tanácsadójával.

38 Fali csatlakozók DN B01 EGYÉB TERMÉKEK Homokolt fali csatlakozó csődarabbal (A TÍPUS) Homokolt fali csatlakozó csődarabbal és biztonsági gyűrűvel (B TÍPUS) Homokolt fali csatlakozó csődarabbal és ún. gallérral (C TÍPUS) A fali csatlakozó beton aknához vagy falhoz történő csatlakozáshoz használható. Standard hossza 300 mm. Más hosszban külön megrendelésre, legrövidebb gyártható hossz LC. DN megengedett szögeltérés* de LC DEC a b d h [mm] [mm] [mm] [mm] [mm] [mm] [mm] *megengedett szögeltérés a csőkötésekben

39 Fali csatlakozók DN E01 EGYÉB TERMÉKEK Homokolt fali csatlakozó csődarabbal (A TÍPUS) Homokolt fali csatlakozó csődarabbal és biztonsági gyűrűvel (B TÍPUS) Homokolt fali csatlakozó csődarabbal és ún. gallérral (C TÍPUS) A fali csatlakozó beton aknához vagy falhoz történő csatlakozáshoz használható. Standard hossza 300 mm. Más hosszban külön megrendelésre, legrövidebb gyártható hossz LC. DN megengedett szögeltérés* de LC DEC a b d h [mm] [mm] [mm] [mm] [mm] [mm] [mm] , , , , , , , , , , , , , , *megengedett szögeltérés a csőkötésekben

40 Akna csatlakozó E02 EGYÉB TERMÉKEK Az akna csatlakozók anyaga PP vagy PS (300 átmérőig) vagy GRP üvegszálas (400 vagy nagyobb átmérő esetén). Gyártótól függően a külsején vízzáró-, és/vagy homokréteg található. DN megengedett szögeltérés* de ØA E F G [mm] [mm] [mm] [mm] [mm] *megengedett szögeltérés a csőkötésekben

41 Fali átvezetés DN E03 EGYÉB TERMÉKEK Homokolt fali átvezetés (E TÍPUS) Homokolt fali átvezetés biztonsági gyűrűvel (F TÍPUS) Homokolt fali átvezetés ún. gallérral (G TÍPUS) Homokolt csődarabból, biztonsági gyűrűből és ún. gallérból állhat - megrendelés függvényében. Standard hossza DN 1100 átmérőig 0,5 vagy 1,5 m, DN 1200 átmérő esetén a nemzeti szabványok szerinti. Más hosszúságú külön rendelhető. DN de a b d h L [mm] [mm] [mm] [mm] [mm] [mm] / / / / / / / / / / / / / / / / / / 1000

42 Fali átvezetés DN E03 EGYÉB TERMÉKEK Homokolt fali átvezetés (E TÍPUS) Homokolt fali átvezetés biztonsági gyűrűvel (F TÍPUS) Homokolt fali átvezetés ún. gallérral (G TÍPUS) Homokolt csődarabból, biztonsági gyűrűből és ún. gallérból állhat - megrendelés függvényében. Standard hossza DN 1100 átmérőig 0,5 vagy 1,5 m, DN 1200 átmérő esetén a nemzeti szabványok szerinti. Más hosszúságú külön rendelhető. DN de a b d h L [mm] [mm] [mm] [mm] [mm] [mm] / / / / / / / / / / / / / / / / / / , ,0 500/ 1500

43 Műszaki jellemzők A HOBAS csövek tulajdonságai, pl. a merevség (SN), nyomásosztály (PN), hosszirányú szakítószilárdság sokfélék lehetnek, a megrendelő igényeinek megfelelően. Ezért a táblázatban szereplő adatok csak tájékoztató jellegúek. Adott cső esetében, megrendelésre elkészítjük a konkrét, pontos számítást. F01 MŰSZAKI JELLEMZŐK Tulajdonságok /hosszú idejű értékek A legyártott termékek tulajdonságait, pl. merevséget, kör irányú elhajlást, hosszirányú szakítószilárdságot a minőségellenőrzés során az előírásoknak megfelelően rendszeresen ellenőrzik. A geometriai tulajdonságokat, mint az átmérőt, falvastagságot, a belső védőréteg (liner) vastagságát a belső szabályoknak megfelelően mérik és ellenőrzik. A vizsgálatok leírását a megfelelő szabványok tartalmazzák. A különböző vizsgálatokról, mint pl. kopásállóság, hosszú idejű értékek, hidraulikai tulajdonságok, vegyi ellenállóképesség, stb. bővebben az ún. CC-GRP Pipes Features, Tests and Benefits prospektusunkban talál. HOBAS GRP üvegszálas csövek tulajdonságai Műszaki jellemzők Egységek Kerületi Irányultság Hosszirányú Sűrűség kg/m³ Szakító rugalmassági modulus (23 C-on) MPa Szakítószilárdság (standard) MPa Szakítószilárdság (húzásbiztos esetben) MPa Húzófeszültség (szakadásnál): < PN 10 % Húzófeszültség (szakadásnál): PN 10 % Poisson szám - Nyomó rugalmassági modulus (23 C-on) MPa Nyomószilárdság MPa Nyomófeszültség (szakadásnál) % Hajlító rugalmassági modulus MPa Hajlítószilárdság MPa Hajlító feszültség (szakadásnál) % Kerületi feszültség PN esetén % Kerületi feszültség 1.5 x PN esetén % Hőmérsékleti ellenálló képesség C Vegyi ellenállóképesség ph Hőtágulási együttható 1/K Hővezető képesség W/m/K Hőkapacitás kj/kg/k Nyomáshullám terjedési sebessége nyomáslökésnél m/s Érdesség (Colebrooke White) k mm ~ ~ 0.3 ~ * 1-10 ** x ~ * Magasabb (80 C-ig ) hőmérséklet esetén külön megrendelésre **Magasabb/alacsonyabb ph esetén külön megrendelésre
