1 Epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek TERMÉK KATALÓGUS PULTRUDÁLT PROFILOK kompozit profilok FORGALMAZÓ: Personal Visitor Kereskedelmi és Szolgáltató Bt Szeged, Délceg utca 32/B Magyarország tel.: +36 / web: Verzió: 1/2010

2 PULTRUDÁLT KOMPOZIT PROFILOK Ezek a profilok sok néven ismertek, például GFK, CFK, GRP, FRP, CRP, üvegszálas vagy karbonszálas profilok. A profilokat különféle technikával készítjük a megrendelő igénye szerint, hagyományos pultrusion vagy pullwinding technikával. PROFIL ÖSSZETÉTEL: Gyanta: poliészter, vinilészter, epoxi Megerősítés: üveg, szén, aramidrostok (előfonat, alátétek vagy szövetek) MECHANIKAI TULAJDONSÁGOK ÉS HASONLÓSÁG MÁS ANYAGOKHOZ: profil profil Acél Alumínium PVC Fa Sűrűség(kg/m 3 ) Hajlítószilárdság (MPa) Hajlítási tényező (GPa) Húzószilárdság (MPa) Húzó tényező (GPa) , ,4 9 Hővezető képesség (W/m.K) Lineáris hőtágulás Együttható (1/K) Fajhő kapacitás (J/kg.K) 0,5 1, ,24 0, ,2 * ,3*10-5 3,7*10-5 0,2* Oldal 2/39

3 AKOMPOZIT PROFILOK ELŐNYEI Magas szakítószilárdság Magas ütközési erő Korrózió ellenállás Alacsony súly A Profil mérethűsége Kiemelkedő elektronikai tulajdonság (szigetelő) Alacsony hővezető képesség és hőtágulás Hosszú élettartam, minimális karbantartás ALKALMAZÁS épület és szerkezetek (a szerkezet megerősítése, ablakkeretek, létrák) kamionokhoz, vonatokhoz, buszokhoz takaró és fedő elemek) Repülőépítés (elemek) Vegyipar (saválló, ellenálló anyagok) Nehéz -és elektromos ipar (szigetelő, kocsikra szerelhető rendszerek, átalakítók) Sport (hokiütő, nyílvessző, könnyű sportautók, sátrak) Egyéb felhasználás (akkumulátorok, reklámpanelek, árvíz elleni falak) Oldal 3/39

4 GFK/CFK ROD Ø 2 mm karbon 2 mm Standard termék GFK/CFK ROD Ø 3 mm karbon 3 mm Standard termék GFK/CFK ROD Ø 3,16 mm karbon 3,16 mm Standard termék GFK/CFK ROD Ø 4 mm karbon 4 mm Standard termék Oldal 4/39

5 GFK/CFK ROD Ø 4,5 mm karbon 4,5 mm Standard termék GFK/CFK ROD Ø 5 mm karbon 5 mm Standard termék GFK/CFK ROD Ø 6 mm karbon 6 mm Standard termék GFK/CFK ROD Ø 6,5 mm karbon 6,5 mm Standard termék Oldal 5/39

6 GFK/CFK ROD Ø 8 mm karbon 8 mm Standard termék GFK/CFK ROD Ø 9 mm karbon 9 mm Standard termék GFK/CFK ROD Ø 9,5 mm karbon 9,5 mm Standard termék GFK/CFK ROD Ø 10 mm karbon 10 mm Standard termék Oldal 6/39

7 GFK/CFK ROD Ø 12 mm karbon 12 mm Standard termék GFK/CFK ROD Ø 14 mm karbon 14 mm Standard termék GFK/CFK ROD Ø 16 mm karbon 16 mm Standard termék GFK/CFK ROD Ø 18 mm karbon 18 mm Standard termék Oldal 7/39

8 GFK/CFK ROD Ø 20 mm karbon 18 mm Standard termék GFK ROD Ø 27 mm 18 mm Kérje tőlünk! GFK flat ROD Ø 33 mm 18 mm Kérje tőlünk! GFK ROD Ø 38 mm 18 mm Kérje tőlünk! Oldal 8/39

9 GFK ROD Ø 42 mm STÁTUSZ 18 mm Kérje tőlünk! GFK ROD Ø 55 mm 18 mm Kérje tőlünk! Oldal 9/39

10 GFK/CFK TUBE 5/3 mm Belső: 3 mm Külső: 5 mm Fal vastagság: 1 mm GFK/CFK TUBE 6/4 mm Belső: 4 mm Külső: 6 mm Fal vastagság: 1 mm GFK/CFK TUBE 8/5 mm Belső: 5 mm Külső: 8 mm Fal vastagság: 1,5 mm Oldal 10/39

11 GFK/CFK TUBE 8/6 mm Belső: 6 mm Külső: 8 mm Fal vastagság: 1 mm GFK/CFK TUBE 10/6 mm Belső: 6 mm Külső: 10 mm Fal vastagság: 2 mm GFK/CFK TUBE 10/8 mm Belső: 8 mm Külső: 10 mm Fal vastagság: 1 mm Oldal 11/39

12 GFK/CFK TUBE 12/5 mm Belső: 5 mm Külső: 12 mm Fal vastagság: 3,5 mm GFK/CFK TUBE 12/6 mm Belső: 6 mm Külső: 12 mm Fal vastagság: 3 mm GFK/CFK TUBE 12/8 mm Belső: 8 mm Külső: 12mm Fal vastagság: 2 mm Oldal 12/39

13 GFK/CFK TUBE 13/8 mm Belső: 8 mm Külső: 13mm Fal vastagság: 2,5 mm GFK/CFK TUBE 14/10 mm Belső: 10mm Külső: 14 mm Fal vastagság: 2 mm GFK/CFK TUBE 16/12 mm Belső: 12 mm Külső: 16 mm Fal vastagság: 2 mm Oldal 13/39

14 GFK/CFK TUBE 18/12 mm Belső: 12 mm Külső: 18 mm Fal vastagság: 3 mm GFK/CFK TUBE 18/14 mm Belső: 14 mm Külső: 18 mm Fal vastagság: 2 mm GFK/CFK TUBE 20/12 mm Belső: 12 mm Külső: 20 mm Fal vastagság: 4 mm Oldal 14/39

15 GFK/CFK TUBE 20/16 mm Belső: 16 mm Külső: 20 mm Fal vastagság: 2 mm GFK/CFK TUBE 22/18 mm Belső: 18 mm Külső: 22mm Fal vastagság: 2 mm GFK/CFK TUBE 24/20 mm Belső: 20 mm Külső: 24mm Fal vastagság: 2 mm Oldal 15/39

16 GFK TUBE 27/23 mm Belső: 23 mm Külső: 27mm Fal vastagság: 2 mm GFK TUBE 27/24 mm Belső: 24 mm Külső: 27mm Fal vastagság: 1,5 mm GFK TUBE 31/27 mm Belső: 27 mm Külső: 31mm Fal vastagság: 2 mm Oldal 16/39

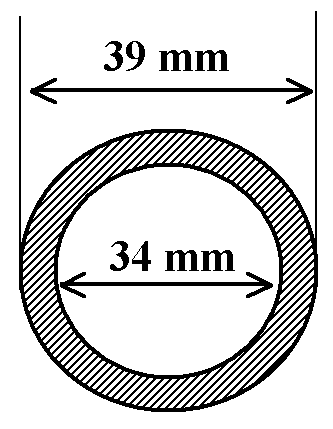

17 GFK TUBE 31/28 mm Belső: 28 mm Külső: 31mm Fal vastagság: 1,5 mm GFK TUBE 31/29 mm Belső: 29 mm Külső: 31mm Fal vastagság: 1 mm GFK TUBE 39/34 mm Belső: 34 mm Külső: 39mm Fal vastagság: 2,5 mm Oldal 17/39

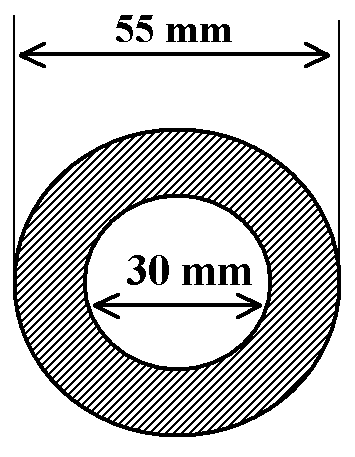

18 GFK TUBE 39/36 mm Belső: 36 mm Külső: 39mm Fal vastagság: 1,5 mm GFK TUBE 55/30 mm Belső: 30 mm Külső: 55mm Fal vastagság: 12,5 mm Oldal 18/39

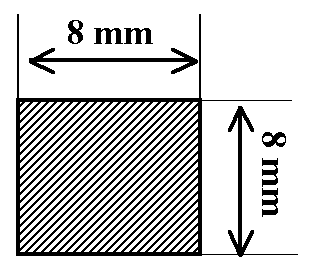

19 GFK/CFK PRISM 3,1 x 3,1 mm 3,1 mm x 3,1 mm GFK/CFK PRISM 5,8 x 5 mm 5,8 mm x 5 mm GFK/CFK PRISM 8 x 8 mm 8 mm x 8 mm Oldal 19/39

20 GFK/CFK PRISM 10 x 1 mm 10 mm x 1 mm GFK/CFK PRISM 10 x 3 mm 10 mm x 3 mm GFK/CFK PRISM 15 x 8 mm 15 mm x 8 mm Oldal 20/39

21 GFK/CFK PRISM 17 x 13 mm 17 mm x 13 mm GFK/CFK PRISM 18 x 18 mm 18 mm x 18 mm GFK/CFK PRISM 20 x 3 mm 20 mm x 3 mm Oldal 21/39

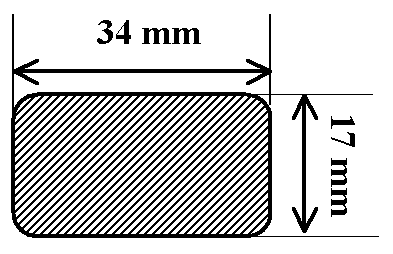

22 GFK/CFK PRISM 30 x 1 mm 30 mm x 1 mm GFK/CFK PRISM 30 x 1,2 mm 30 mm x 1,2 mm GFK/CFK PRISM 34 x 17 mm 34 mm x 17 mm Lekerekítés: 3 mm Oldal 22/39

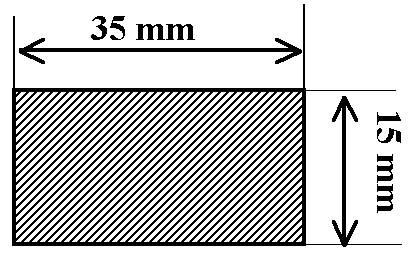

23 GFK/CFK PRISM 35 x 15 mm 35 mm x 15 mm Kérje tűlünk! GFK/CFK PRISM 40 x 12 mm 40 mm x 12 mm GFK/CFK PRISM 40 x 17 mm 40 mm x 17 mm Oldal 23/39

24 GFK/CFK PRISM 60 x 30 mm 60 mm x 30 mm GFK/CFK PRISM 110 x 3 mm 110 mm x 3 mm Oldal 24/39

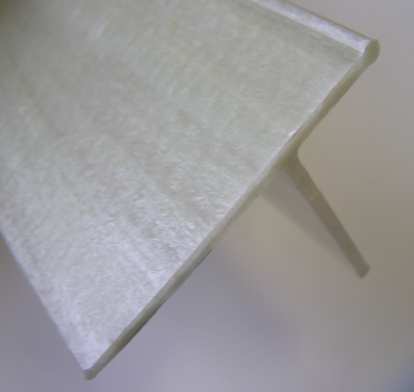

25 GFK SQUARED TUBE 30 x 20 mm 30 mm x 20 mm Fal vastagság: 2 mm GFK SQUARED TUBE 60x 30 mm 60 mm x 30 mm Fal vastagság:2,5 mm Fal vastagság: 3 mm GFK SQUARED TUBE 82 x 32 mm 82 mm x 32 mm Fal vastagság: 3 mm Fal vastagság: 4 mm Oldal 25/39

26 GFK PRISM 29,2 x 8 mm 29,2 mm x 8 mm Formázott GFK PRISM 37,5 x 8 mm 37,5 mm x 8 mm Formázott GFK PRISM 39 x 8 mm 39 mm x 8 mm Formázott Oldal 26/39

27 GFK PRISM 40 x 7 mm 40 mm x 7 mm Formázott GFK L ANGLE 30,5 x 30,5 mm 30,5 mm x 30,5 mm Falvastagság: 3 mm GFK L ANGLE 45 x 19 mm 45 mm x 19 mm Falvastagság: 3 mm Oldal 27/39

28 GFK L ANGLE 60 x 15 mm 60 mm x 15 mm Falvastagság: 3 mm Falvastagság: 6 mm GFK L ANGLE 65 x 60 mm 65 mm x 60 mm Falvastagság: 10 mm GFK L ANGLE 81 x 81 mm 81mm x 81 mm Falvastagság: 2,5 mm Falvastagság: 4 mm Oldal 28/39

29 GFK U PROFILE 15 x 15 mm 15 mm x 15 mm GFK U PROFILE 19 x 15 mm 19mm x 15 mm GFK U PROFILE 24 x 15 mm 24 mm x 15 mm Oldal 29/39

30 GFK U GUIDE 32,5 x 21,5 mm 32,5 mm x 21,5 mm GFK U PROFILE 38 x 26 mm 38 mm x 26 mm GFK U GUIDE 43 x 21,5 mm 43 mm x 21,5 mm Oldal 30/39

31 GFK U GUIDE 51 x 22 mm 51 mm x 22 mm GFK U GUIDE 55 x 35 mm 55 mm x 35mm GFK U PROFILE 50 x 27 mm 50 mm x 27 mm Oldal 31/39

32 GFK U PROFILE 50 x 29 mm 50 mm x 29 mm GFK U GUIDE 58 x 21,5 mm 58 mm x 21,5 mm GFK U PROFILE 67 x 66 x 43 mm 47 x 66 x 43 mm Falvastagság: 3 mm Oldal 32/39

33 GFK T BAR 25 x 12 mm 25 mm x 12 mm Formázott GFK T BAR 30 x 12 mm 30mm x 12 mm Formázott GFK T BEAM 30 x 16 mm 30 mm x 16 mm Formázott Oldal 33/39

34 GFK T BAR 37 x 12 mm 37 mm x 12 mm GFK T BAR 39 x 37 mm 39 mm x 37 mm Központi lyuk átmérő: 6 mm GFK T BAR 66 x 45 mm 66 mm x 45 mm Falvastagság: 3 mm Oldal 34/39

35 GFK T BEAM 40 x 40 mm 40 mm x 40 mm Falvastagság: 4,5 mm GFK T CORNER 94 x 81 mm 94 mm x 81 mm Falvastagság: 3 mm Falvastagság: 4 mm Oldal 35/39

36 GFK SPECIAL PROFILE 35 mm x 30 mm Erősítés PVC ablakkeretekhez GFK SPECIAL PROFILE 39 mm x 27 mm Erősítés PVC ablakkeretekhez GFK SPECIAL PROFILE 266 mm x 200 mm Vízszivárgás elleni védelem Oldal 36/39

37 GFK SPECIAL PROFILE Vízszivárgás elleni védelem GFK SPECIAL PROFILE Takaróelem elektromos csatornára buszokra GFK SPECIAL PROFILE Tartó csomagokhoz buszokra Oldal 37/39

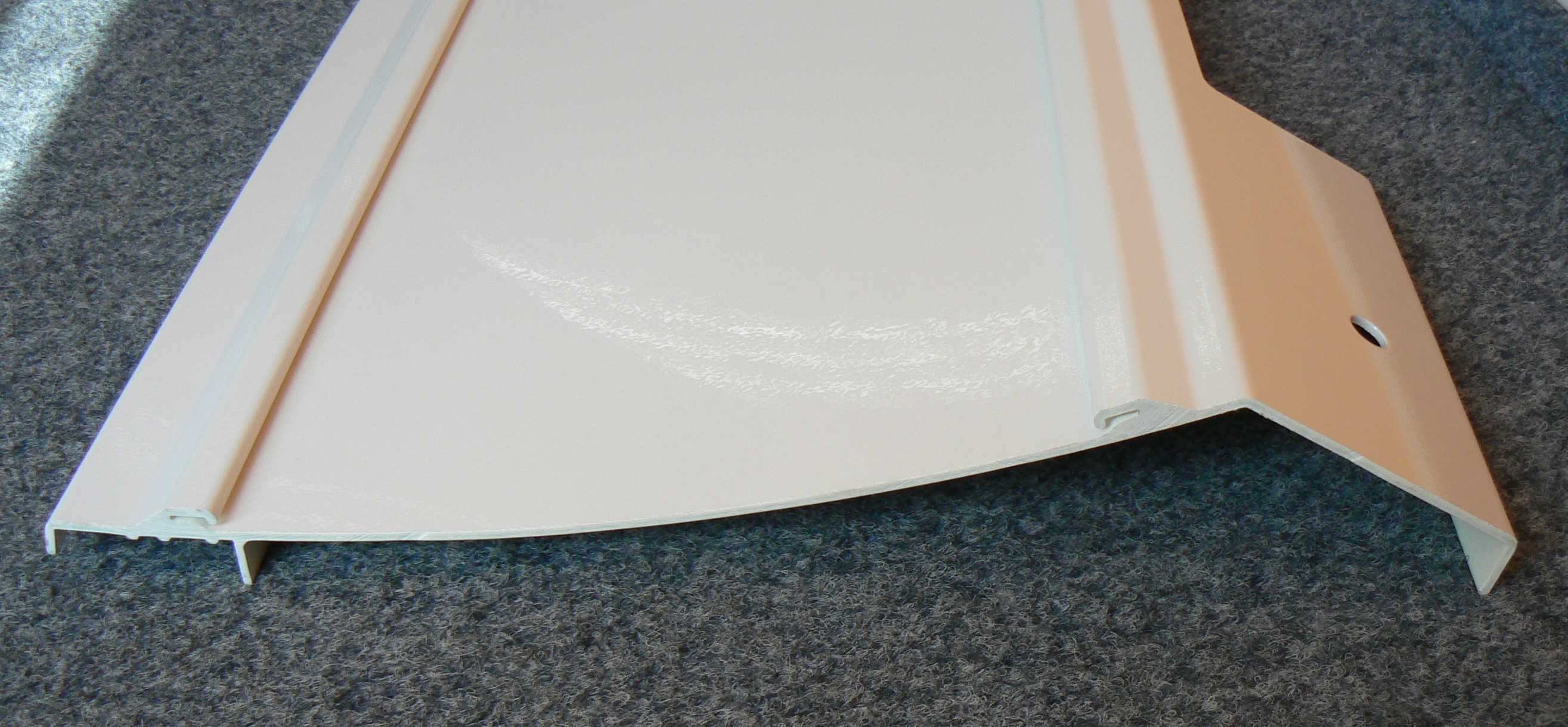

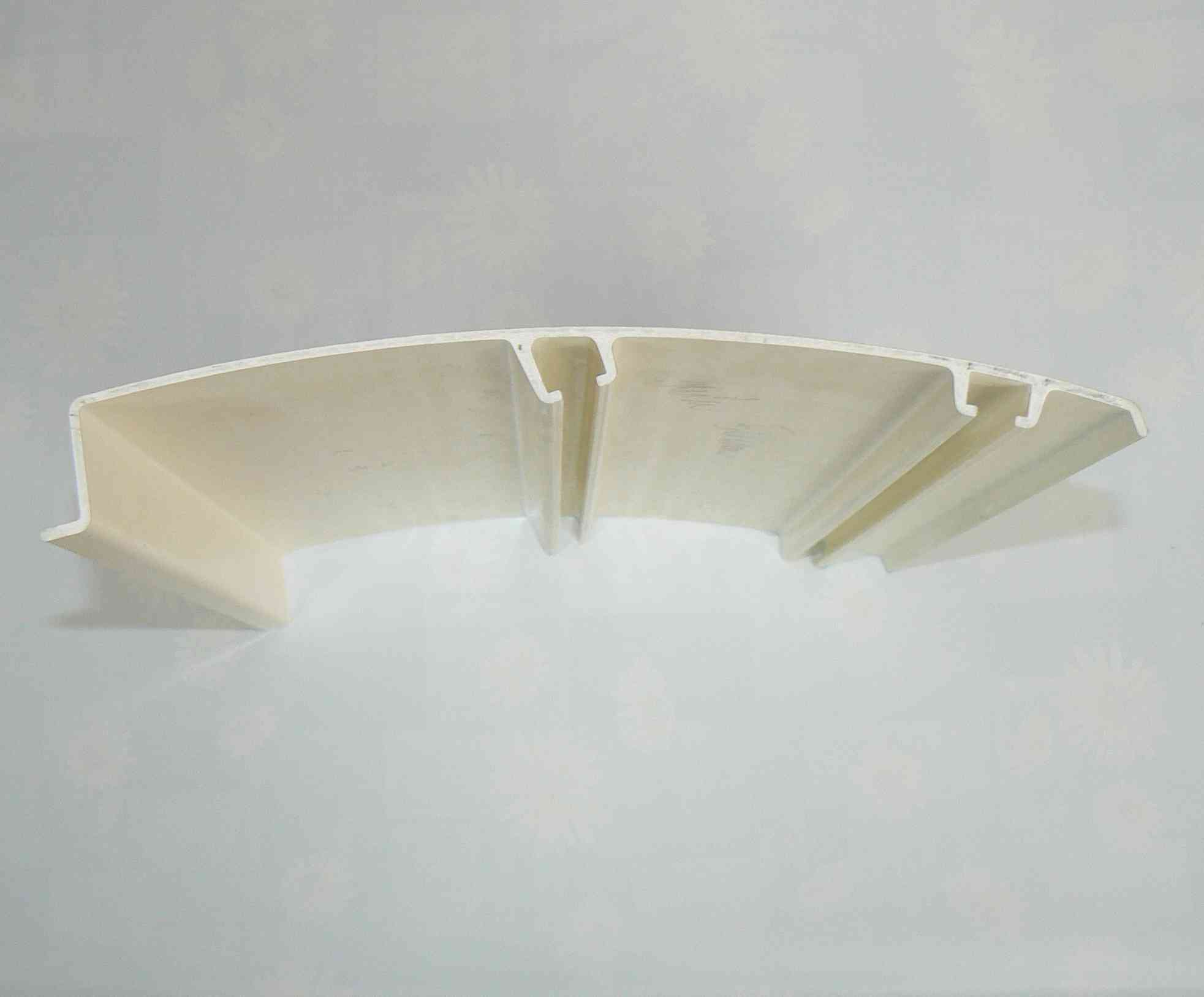

38 epoxi gyanta epoxi ragasztó pultrud profilok szendvics panelek GFK SPECIAL PROFILE Külső takarópanel kamionokra GFK SPECIAL PROFILE Külső takarópanel kamionokra GFK SPECIAL PROFILE belső panel kamionokra (akár hirdetésekhez) Oldal 38/39

39 GFK SPECIAL PROFILE Külső takarópanel (sarok) Buszok tetejéhez Oldal 39/39
