1 Kompozitok Ragasztása 1/19

2 Tartalom 1. Illesztés, ragasztás a ragasztó pasztákkal 2. Ragasztó paszták jellemzœi 3. Ragasztó paszták típusai 4. Felhasználási, alkalmazási eljárások 5. Felhasználás ipari ágazatok szerint 6. Gyakorlati példák (ragasztási területek) 7. Mechanikai szilárdság 8. Ragasztás megtervezése, kivitelezése 9. Biztonságos utazás 2/19

Felhasználási, alkalmazási eljárások 5. Felhasználás ipari ágazatok szerint 6.

3 Illesztés, ragasztás a ragasztó pasztákkal A ragasztó paszták és a ragasztók nagyon sok elœnnyel és speciális tulajdonsággal rendelkeznek a kompozit iparban. Ragasztás esetén megoszló terhelések ébrednek szemben a szegecseléssel, csavarozással, ahol többnyire egy pontban koncentrált erœk ébrednek. Az ENGUARD ragasztó pasztákat speciális területekre tervezték, és alkalmazzák Œket a hajóiparban, panelek ragasztásánál, szaniter termékek esetén, tartályok, silók ragasztására és a jármıiparban. 3/19

Ragasztás esetén megoszló terhelések ébrednek szemben a szegecseléssel, csavarozással, ahol többnyire egy pontban

4 JellemzŒk 1 Gél idœ Az az idœ, amikor a paszta gélesedni kezd. Megjegyzés: A ragasztandó felületeket a gélesedés elœtt össze kell illeszteni. Kötési idœ Az az idœ, amikor a munka tovább folytatódhat az aktuális terméken. Megjegyzés: A végleges ragasztási szilárdság 72 óra után szoba, - vagy annál magasabb hœmérsékleten érhetœ el. Viszkozitás Alacsony viszkozitású, kevésbé tixotróp termékektœl a magas viszkozitású, nagy mértékben tixotróp termékekig. 4/19

Kötési idœ Az az idœ, amikor a munka tovább folytatódhat az aktuális terméken.

5 JellemzŒk 2 Sırıség Felhasználástól függœen 0,7-1,5 g/cm 3 Katalizátor indikátor A katalizátor ragasztó pasztához való hozzáadása után színváltozással jelzi a megfelelœ keveréket. Üvegszál tartalom Néhány ragasztó paszta tartalmaz vágott üvegszálat, ezzel biztosítva a megfelelœ szerkezeti szilárdságot vékonyabb ragasztási hézag esetén. Lineáris zsugorodás Egyértelmıen alacsonyabb a standard gyantákhoz viszonyítva 5/19

Üvegszál tartalom Néhány ragasztó paszta tartalmaz vágott üvegszálat, ezzel biztosítva a megfelelœ

6 Ragasztó Paszták típusai Illesztéses ragasztás Szendvics ragasztás Sarok kitöltés 6/19

7 Felhasználási eljárások 7/19

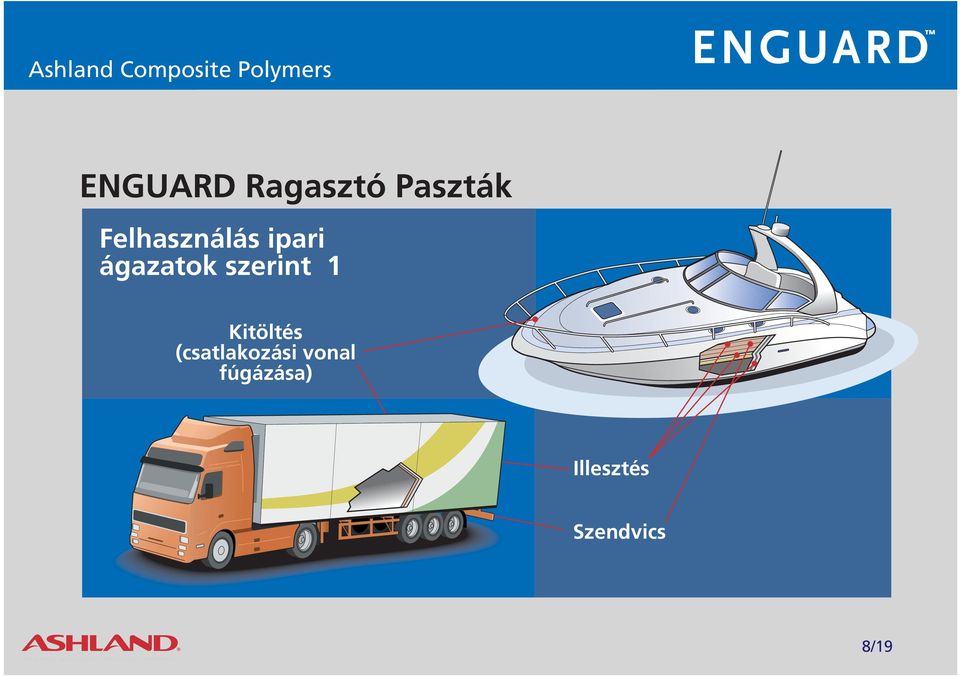

8 Felhasználás ipari ágazatok szerint 1 Kitöltés (csatlakozási vonal fúgázása) Illesztés Szendvics 8/19

9 Felhasználás ipari ágazatok szerint 2 Illesztés Kitöltés (csatlakozási vonal fúgázása) Szendvics 9/19

10 Hajó alsó héj és deck ragasztása 10/19

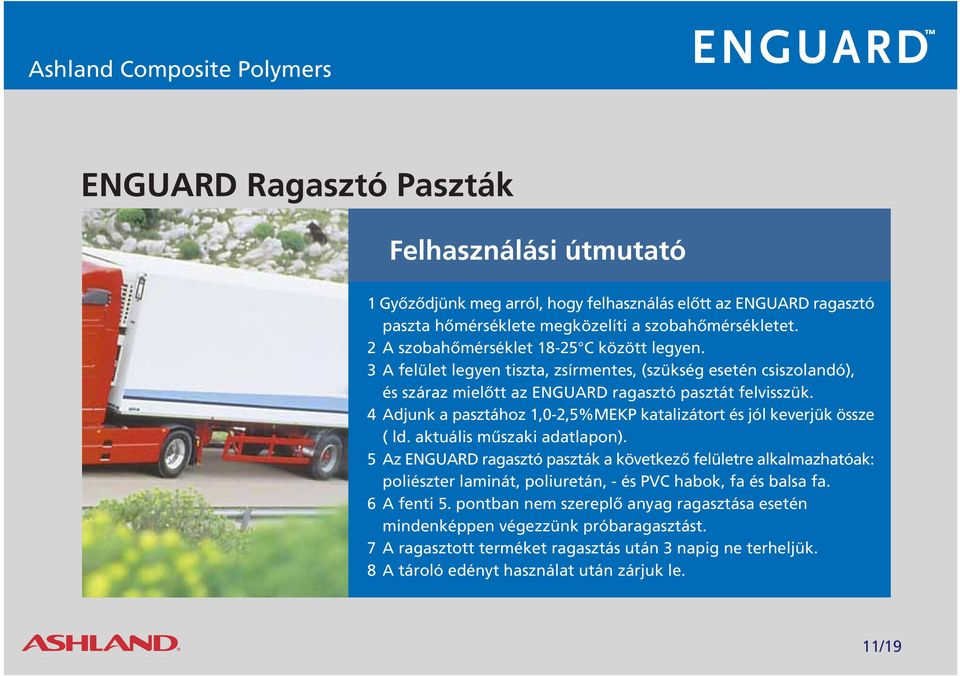

11 Felhasználási útmutató 1 GyŒzŒdjünk meg arról, hogy felhasználás elœtt az ENGUARD ragasztó paszta hœmérséklete megközelíti a szobahœmérsékletet. 2 A szobahœmérséklet C között legyen. 3 A felület legyen tiszta, zsírmentes, (szükség esetén csiszolandó), és száraz mielœtt az ENGUARD ragasztó pasztát felvisszük. 4 Adjunk a pasztához 1,0-2,5%MEKP katalizátort és jól keverjük össze ( ld. aktuális mıszaki adatlapon). 5 Az ENGUARD ragasztó paszták a következœ felületre alkalmazhatóak: poliészter laminát, poliuretán, - és PVC habok, fa és balsa fa. 6 A fenti 5. pontban nem szereplœ anyag ragasztása esetén mindenképpen végezzünk próbaragasztást. 7 A ragasztott terméket ragasztás után 3 napig ne terheljük. 8 A tároló edényt használat után zárjuk le. 11/19

4 Adjunk a pasztához 1,0-2,5%MEKP katalizátort és jól keverjük össze ( ld. aktuális mıszaki adatlapon).

12 Szakítószilárdság (ASTM C297) 1 A ragasztó pasztákat az ASTM C297 szabványnak megfelelœen tesztelték 5 próbatest Méret 25x25x5 mm Acél A teszt eredményei szerint az ENGUARD ragasztó paszták szakítószilárdsága több mint 12 MPa, ami indokolttá teszi a kompozitok ragasztásának gyakorlatát. Ragasztó Ragasztó paszta 12/19

szerint az ENGUARD ragasztó paszták szakítószilárdsága több mint 12 MPa, ami

13 Szakítószilárdság (ASTM C297) 2 13/19

14 Nyírószilárdság (Ashland eljárás) 1 Próbatest Méret 25x25mm ~5 mm A teszt eredményei alapján az ENGUARD ragasztó paszták nyírószilárdsága több mint 15 MPa volt, ami szintén indokolttá teszi a paszták kompozitok ragasztásához történœ felhasználását. 14/19

nyírószilárdsága több mint 15 MPa volt, ami szintén indokolttá

15 Nyírószilárdság (Ashland eljárás) 2 15/19

16 Nyomószilárdság vizsgálat A nyomószilárdság vizsgálata során az ENGUARD ragasztó paszták nyomószilárdság értéke elérte a 100 MPa-t, a próbatest pedig 5 mm vastag volt. 16/19

17 Ragasztás / Rögzítés raktárkészlete MEKP Katalizátor Üvegszál Kötési Tipikus Lineáris Termék Szín Sırıség Viszkozi- GélidŒ -50 indikátor tartalom ididœ kötési távolság zsugor ElérhetŒség tás* perc % óra mm % Hajózás ÉpítŒipar / Egészségügy Tartályok és silók Szállítás TH 06 Natúr 0, ,3-3 <1 POL TH 72 Natúr 1, , ,5 FIN/POL/SWE TH 725 Fehér 1, ,3-3 1,5-2 FIN/SWE TH 730 Fehér 1, ,3-3 1,5-2 FIN/POL TH 75 Natúr 1, ,5 FIN/POL/SWE TH 751 Natúr 1, ,5 SWE TH 80 Fehér 1, < 0,5 FIN TH 90 Natúr 1, ,3-3 < 0,5 POL TH 6000 Natúr 1, ,3-3 1,5-2 FIN/SWE Szendvics mag ragasztás TöltŒanyag/ ÖntŒpaszta TH 72 Natúr 1, , ,5 FIN/POL/SWE TH 75 Natúr 1, ,5 FIN/POL/SWE TH 725 Fehér 1, ,3-3 1,5-2 FIN/SWE TH 751 Natúr 1, ,5 SWE TH 90 Natúr 1, ,3-3 < 0,5 POL TH 76 Fehér 0, ,3-3 1,5-2 FIN TH 06 Natúr 0, ,3-3 <1 POL TH 72 Natúr 1, , ,5 FIN/POL/SWE TH 76 Fehér 0, ,3-3 1,5-2 FIN 1 = alacsony viszkozitás 2 = alacsony viszkozitás és tixotróp 3 = magas viszkozitás és tixotróp 4 = magas viszkozitás és nagyon tixotróp 17/19

FIN/SWE TH 730 Fehér 1,3 2 35 2 5 0,3-3 1,5-2 FIN/POL TH 75 Natúr 1,2 4 10 2 3 3-5 2-2,5 FIN/POL/SWE TH 751 Natúr 1,2 4 35 2 5 3-5 2-2,5 SWE TH 80 Fehér 1,4 3 23 2 4 3-5 < 0,5 FIN TH 90 Natúr 1,3 3

18 Ragasztás megtervezése A már jól ismert és alkalmazott mechanikai rögzítési eljárások, úgy mint a szegecselés, csavarozás, reteszelés, hegesztés elsœsorban húzó, szakító terhelések elhordozására alkalmasak, a ragasztó pasztákat azonban a nyomó és nyíró terhelések hordozására tervezték. Természetesen mindkét fajta rögzítési eljárásnak megvannak a maga elœnyei és felhasználási területei, azonban az a néhány egyedi tulajdonság,amit a ragasztó paszták testesítenek meg jó ok lehet a ragasztás mellett való döntéshez. Helyes Helyes Helyes Helyes Helyes nyomás & nyírás nyomás nyomás & nyírás nyomás & nyírás nyomás & más Helytelen Helytelen Helytelen Helytelen Helytelen húzás & nyírás húzás húzás & nyírás húzás & nyírás húzás & más 18/19

Természetesen mindkét fajta rögzítési eljárásnak megvannak a maga elœnyei és felhasználási területei, azonban az a néhány egyedi tulajdonság,amit a ragasztó paszták testesítenek meg jó

19 Biztonságos utazást! 19/19
