Hidraulika alapjai. Dr. Hantos Tibor. Barak Antal, Nagy Lajos, Simon Gábor

Átírás

1 Hidraulika alapjai Dr. Hantos Tibor Barak Antal, Nagy Lajos, Simon Gábor

2 Hidraulikus rendszerek folyamatábrája 2

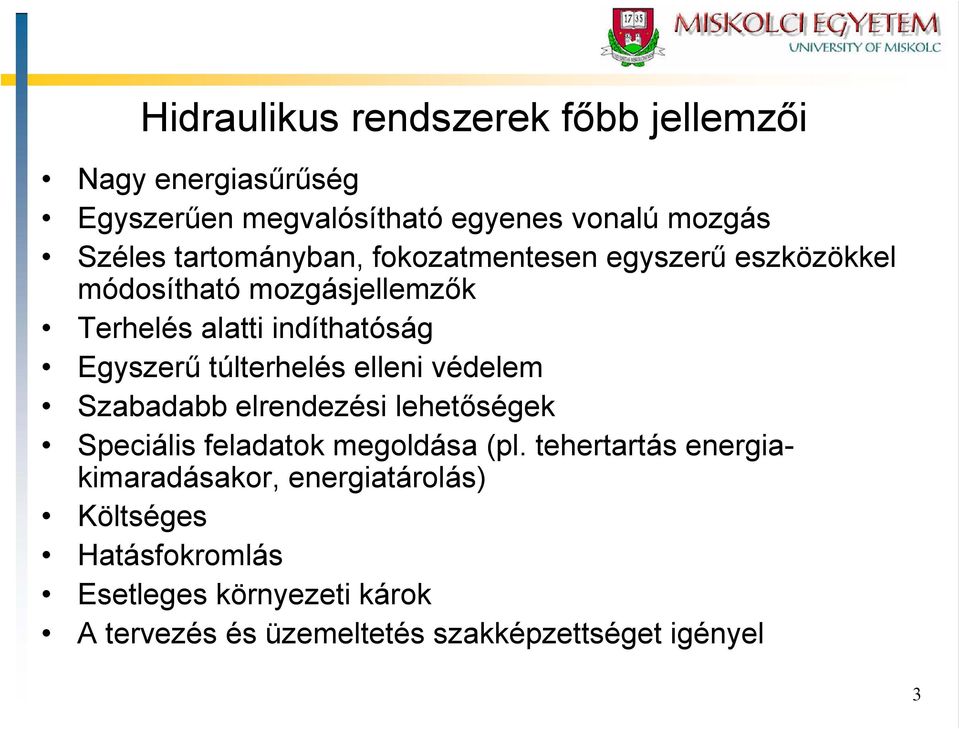

3 Hidraulikus rendszerek főbb jellemzői Nagy energiasűrűség Egyszerűen megvalósítható egyenes vonalú mozgás Széles tartományban, fokozatmentesen egyszerű eszközökkel módosítható mozgásjellemzők Terhelés alatti indíthatóság Egyszerű túlterhelés elleni védelem Szabadabb elrendezési lehetőségek Speciális feladatok megoldása (pl. tehertartás energiakimaradásakor, energiatárolás) Költséges Hatásfokromlás Esetleges környezeti károk A tervezés és üzemeltetés szakképzettséget igényel 3

4 Alaptörvények és fogalmak Energia megmaradás törvénye (Bernoulli-egyenlet) ρ 2 ρv g h + p + = 2 állandó 4

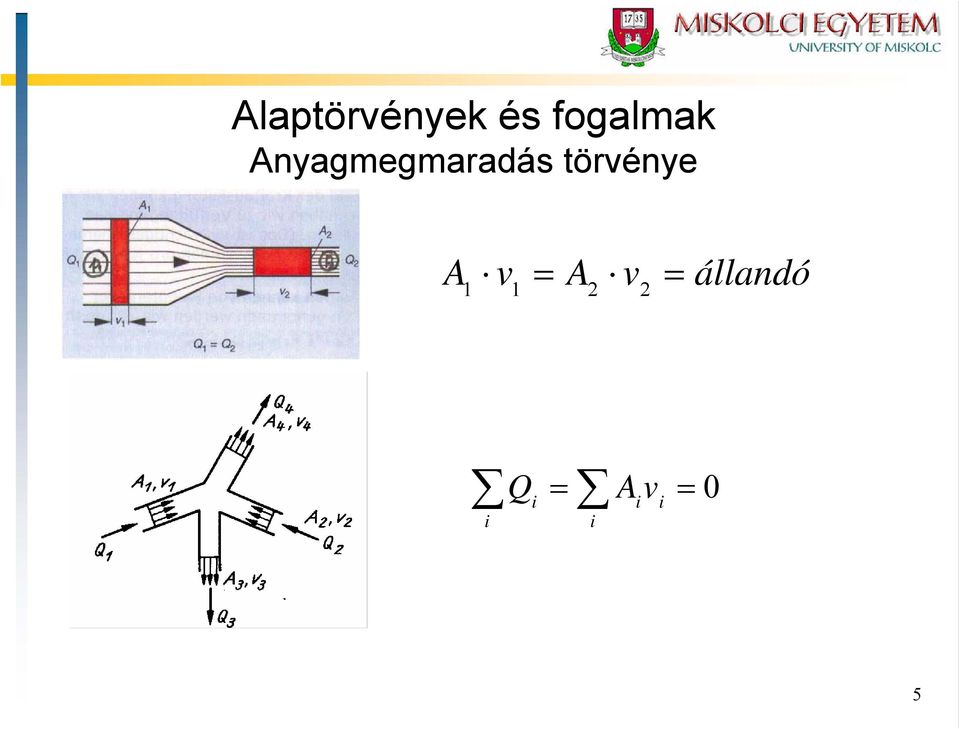

5 Alaptörvények és fogalmak Anyagmegmaradás törvénye A v = A v = állandó = A v = i i i i Q 0 i 5

6 Alaptörvények és fogalmak Impulzus törvény d R R ( mv) dt dm dt F F = = ρq = R = dm dt R dm dt R v ρqv R v + dv m dt R 6

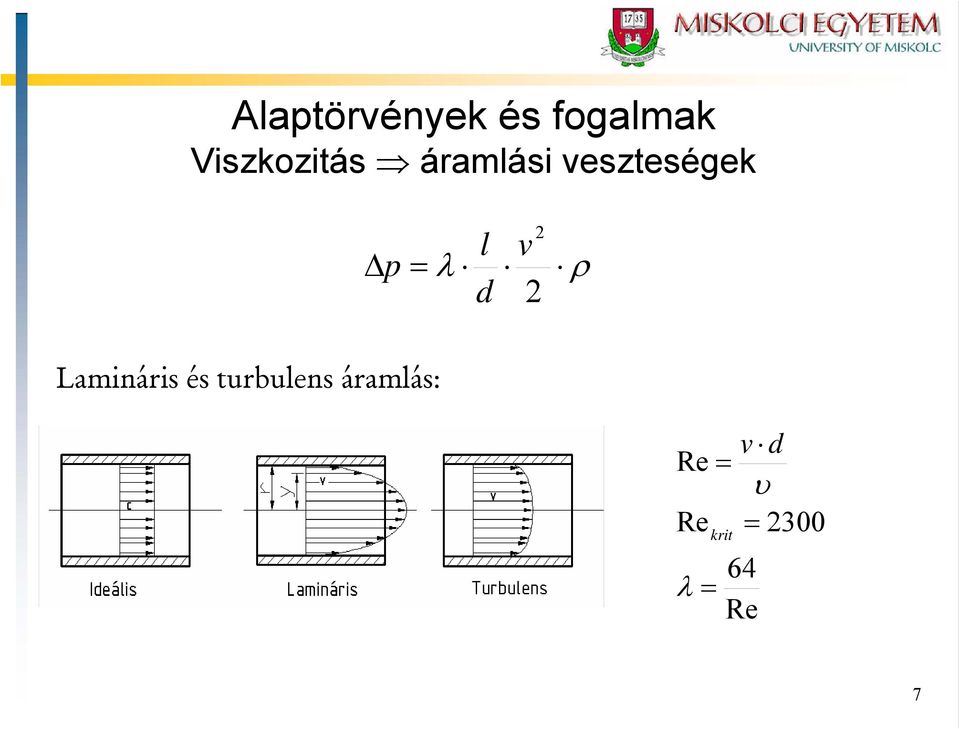

7 Alaptörvények és fogalmak Viszkozitás áramlási veszteségek Δp = λ l d 2 v 2 ρ Lamináris és turbulens áramlás: v d Re = υ Re = 2300 krit 64 λ = Re 7

8 Csővezetékek: Jelképek Csővezetékek között nincs kapcsolat Összekötött csővezetékek Segédvezetékek, mint résolaj, vezérlés, stb. Hajlékony (flexibilis) vezeték, tömlő 8

9 Forgó mozgású energia-átalakítók: Jelképek 9

10 Jelképek Hidraulikus munkahengerek: 10

11 Jelképek Útváltók: Működtetési módok: Rugós Hidraulikus Nyomógombos Pneumatikus Kézi karos Villamos - mágneses 11

12 Visszacsapók: Jelképek Nyomásirányítók: Visszacsapó Rugós előfeszítésű visszacsapó Vezérelt visszacsapó 12

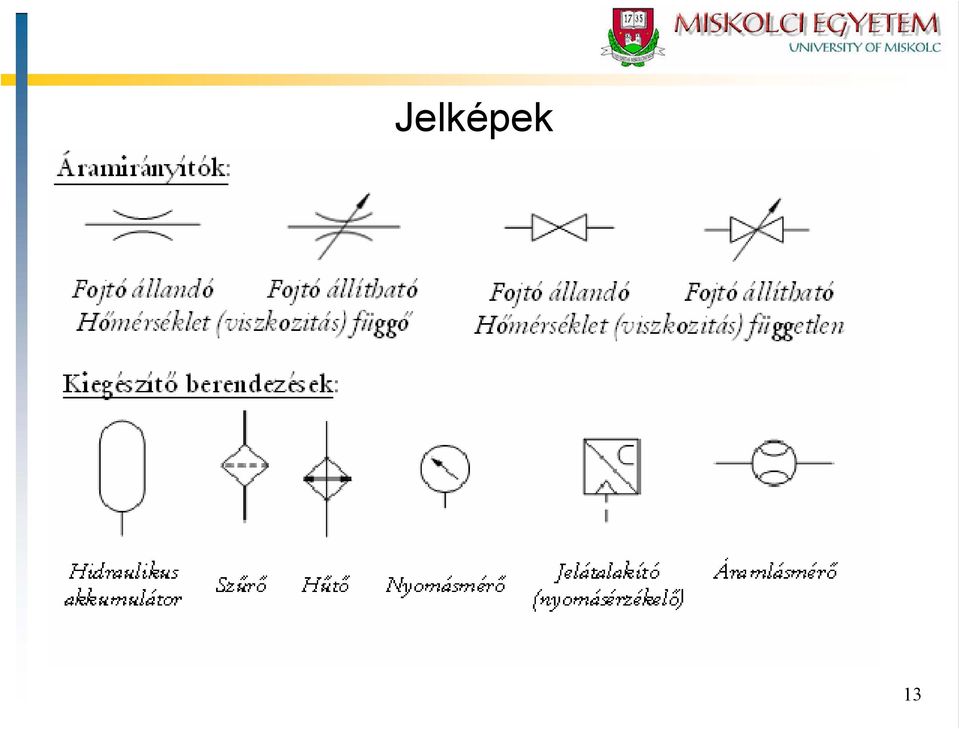

13 Jelképek 13

14 Munkafolyadékok Munkafolyadékok alapvető feladatai Energiaátvitel: ehhez homogénnek, összenyomhatatlannak és viszkozitás mentesnek kell lennie a munkafolyadéknak Elválasztó funkció: Elválasztás a károsító közegtől: pl. korróziót okozótól Egymáson elmozduló alkatrészek elválasztása Tömítés: egymáson elmozduló alkatrészek közötti hézagon keresztül történő olajáramlás akadályozása 14

15 Munkafolyadékok Munkafolyadékok csoportosítása Felhasználási terület szerint: Általános rendeltetésű hidraulika munkafolyadékok Tűzálló (nehezen éghető) munkafolyadékok Biológiailag lebomló munkafolyadékok Speciális rendeltetésű munkafolyadékok (élelmiszeripari, repülő, hadi, mezőgazdasági, stb.) Alapanyag szerint: Ásványolaj bázisú (legelterjedtebb) Szintetikus olaj bázisú (relatív drágák) Növényolaj bázisú 15

16 Munkafolyadékok Hidraulika olaj viszkozitásának változása a hőmérséklet függvényében: 16

17 Munkafolyadékok Hidraulikaolaj sűrűségének változása a nyomás függvényében: Hidraulika olaj HH20 (HL20) Hidraulika olaj HH36 (HL36) 17

18 Munkafolyadékok 18

19 Munkafolyadékok A hidraulika munkafolyadékok terhelési fokozat szerinti jelölései: HH HL HM HV HG HS HF-AE HFA-S HFB HFC HFD HFD-R HFD-U HETG HEES HEPR HEPG Adalékolatlan ásványolaj finomítvány Oxidáció, korróziógátló adalékot tartalmazó termék Kopásgátló, oxidáció és korróziógátló tulajdonságú termék Emelt viszkozitású HM termék Akadó-csúszást gátló tulajdonságú többcélú termék Szintetikus anyag tartalmú termék Olaj a vízben emulziók Szintetikus vizes oldatok Víz az olajban emulziók Vizes polimer oldatok Vízmentes szintetikus oldatok Foszfátészterek Egyéb anyagok Mativ észter bázis (növényi) Szintetikus észter bázis Polialfalefin bázis Poliglikol bázis Ásványolaj bázisú munkafolyadékok Nehezen gyulladó munkafolyadékok Biológiailag lebomló munkafolyadékok 19

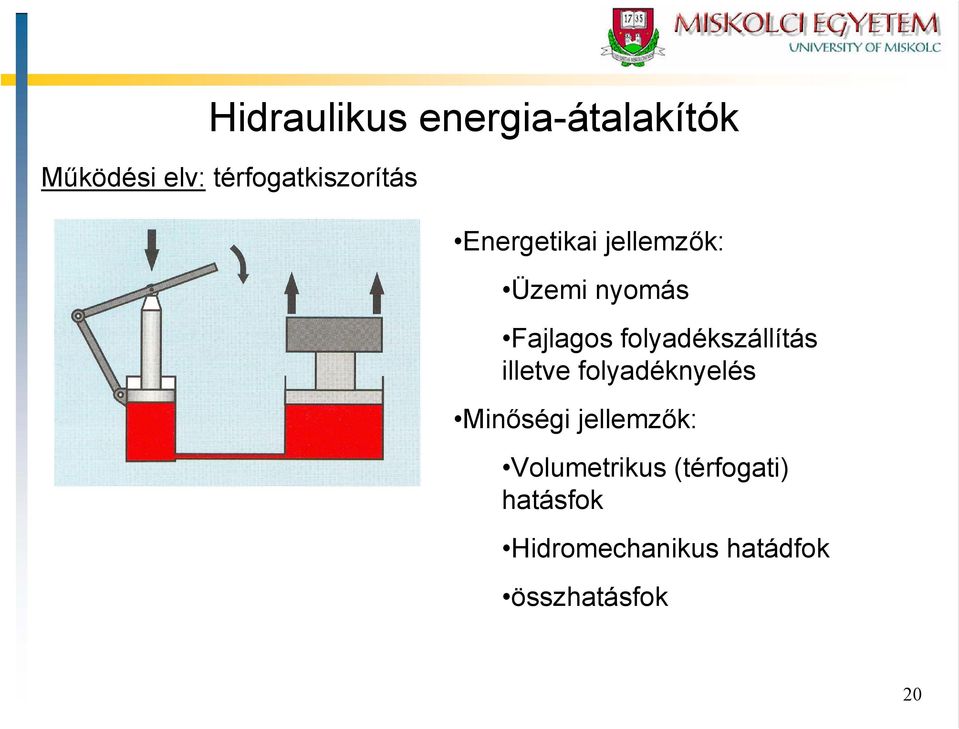

20 Hidraulikus energia-átalakítók Működési elv: térfogatkiszorítás Energetikai jellemzők: Üzemi nyomás Fajlagos folyadékszállítás illetve folyadéknyelés Minőségi jellemzők: Volumetrikus (térfogati) hatásfok Hidromechanikus hatádfok összhatásfok 20

21 Hidraulikus energia-átalakítók Szivattyú szállított folyadékmennyisége a nyomás függvényében Szivattyú szállított folyadékmennyisége a nyomás függvényében Q E szivattyú elméleti folyadékszállítása adott fordulatszámon Q T szivattyú tényleges folyadékszállítása hasonló feltételek mellett Q R szivattyú résveszteségei 21

22 Hidraulikus energia-átalakítók Szivattyú meghajtásához szükséges nyomaték a fordulatszám függvényében T E szivattyú meghajtásához szükséges elméleti nyomaték adott nyomáson T T meghajtáshoz szükséges tényleges nyomaték T V nyomás és fordulatszámfüggő veszteségnyomaték 22

23 Fogaskerekes szivattyú: Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Külső fogazatú fogaskerékkel Belső fogazatú fogaskerékkel 23

24 Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Réskiegyenlítés fogaskerekes szivattyúnál: Axiális réskiegyenlítő 24

25 Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók 25

26 Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Radiális terhelés csökkentése fogaskerekes szivattyúknál 26

27 Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Fogaskerekes szivattyú szerkezete: 1 hajtott fogaskerék; 2 négy darab szabadon mozgó réskiegyenlítő persely csapágyakkal, axiális nyomózónával, bezárt olajtérfogat elvezetéssel; 3 szivattyúház; melső fedél szivattyú felfogásához; 4.2 hátsó fedél; 5- rugalmas tengelytömítés; 6 nagyterhelhetőségű többrétegű siklócsapágy persely; 7 axiális réskiegyenlítés nyomómezőt határoló tömítés. 27

28 Fogaskerekes motor: Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Külső fogazatú fogaskerékkel Belső fogazatú fogaskerékkel 28

29 Hidraulikus energia-átalakítók Fogaskerekes energia-átalakítók Fogaskerekes motor bolygómozgást végző legördülő kerékkel: 29

30 Hidraulikus energia-átalakítók Lapátos energia-átalakítók Lapátos szivattyú: 30

31 Hidraulikus energia-átalakítók Lapátos energia-átalakítók Közvetlen állítású, nyomásszabályozott lapátos szivattyú: 31

32 Hidraulikus energia-átalakítók Lapátos energia-átalakítók Elővezérelt nyomásszabályozott lapátos szivattyú: 32

33 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók A dugattyúk elrendezési módja szerint megkülönböztetünk: Axiáldugattyús (meghajtó tengellyel közel párhuzamos elrendezés) Radiáldugattyús (sugárirányú elrendezés) Soros (egymás melletti elrendezés) energia-átalakítókat 33

34 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Ferde tengelyű axiáldugattyús szivattyú: 34

35 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Rexroth A2F típusú állandó folyadékszállítású szivattyú kettős kúpgörgős csapágyazással Rexroth A2F típusú állandó folyadékszállítású szivattyú korábbi csapágyszerkezettel 35

36 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Ferde tárcsás axiáldugattyús szivattyú: 36

37 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók 37

38 Radiáldugattyús szivattyúk: Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Belső működtetésű Külső működtetésű 38

39 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Dugattyúk számának hatása a szivattyú térfogatáramának ingadozására: 39

40 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Rexroth radiáldugattyús szivattyú: 1 ház 2 hajtótengely 3.1,3.2,3.3 dugattyúház 4 dugattyú 5 - szívószelep 6 - nyomószelep 40

41 Hidraulikus energia-átalakítók Dugattyús energia-átalakítók Lassújárású dugattyús motorok: Axiáldugattyús motor Radiáldugattyús motor 41

42 Munkahengerek 42

43 Munkahengerek Differenciáldugattyús kettős működésű munkahenger: 43

44 Különleges munkahengerek: Munkahengerek Tandem henger Gyorsjárati henger 44

45 Munkahengerek Tömítések kialakítását befolyásoló tényezők: 45

46 Példa dugattyúrúd tömítésre: Munkahengerek 46

47 Munkahengerek Löketvégi fékezés: v( x) = v 0 e Kx 47

48 Határozott szögelfordulású motorok: Egyenes vonalú mozgásból fogasléc fogaskerék átalakítással. Löketvégi fékezés itt lehetséges (munkahenger). Munkahengerek Egyenes vonalú mozgásból nem önzáró csavar csavaranya áttétellel. Forgómozgás forgómozgás. Pl. lapátos motor elve nyomása tömítési problémák miatt korlátozott. 48

49 Energia-átalakítók összekapcsolása Zárt körfolyam: a szivattyú feltöltése motorból kijövő folyadékkal (kényszer) szivattyú fordulatszám nagyobb, irányító elemeket az energiaátalakítás vezérlő körébe kell beépíteni kis névleges méretű irányítóelemek csak a veszteségeknek (rés, mechanikus) megfelelő szűrő, hűtő, tartály (csak kis méret szükséges) fékezés szivattyúval, motorüzemben (esetleg vissza is nyerhető energia) kedvező teljesítmény/tömeg viszony mobil gépek. 49

50 Energia-átalakítók összekapcsolása Nyitott körfolyam: a szivattyú feltöltése tartályból a levegő nyomás hatására szívóvezeték nagy átmérőjű, korlátozott hosszú szivattyú fordulatszám korlátozott, irányítóelemeket a fő folyadékáramba kell beépíteni térfogatáram függő (nagy) irányítóelemek nagy folyadékáramnak megfelelő szűrő, hűtő, tartály (szivattyú folyadékszállításának sokszorosa 3 5), kifolyóág közel nyomásmentes fékezéshez, tehertartáshoz külön irányítóelemek szükségesek. 50

51 Energia-átalakítók összekapcsolása Soros: azonos folyadékáram mindkét motoron terhelések összeadódnak nyomások összegződnek nagy nyomás csak egyidejű működtetés. Párhuzamos: azonos nyomás mindkét motoron folyadékáramok összegződnek nagyobb folyadékigény külön működtetés is. 51

52 Nyomáshatárolók A szeleptest lehet: Golyó, kúp, tányér : ezek az üléken résolajmentesen zárnak Tolattyú : fokozatos nyitás, van résolaj 52

53 Nyomáshatárolók Közvetlen vezérlésű nyomáshatároló: Jelkép: Nyomásváltozás az átáramló folyadékmennyiség függvényében p=f(q) 53

54 Nyomáshatárolók Elővezérelt nyomáshatároló működési elve: 54

55 Nyomáshatárolók Elővezérelt nyomáshatárolók: szerkezeti kialakítás: Részletes jelkép: Összevont jelkép: 55

56 Nyomáshatárolók alkalmazása: Nyomáshatárolók Túlfolyó funkció: Biztonsági funkció: 56

57 Nyomáshatárolók alkalmazása: Nyomáshatárolók Többnyomásos rendszerek: Tehermentesítés: 57

58 Nyomáscsökkentő Közvetlen működésű nyomáscsökkentő: Kétutas: Háromutas: 58

59 Nyomáscsökkentő Elővezérelt nyomáscsökkentő működési elve: szerkezeti kialakítása: 59

60 Útváltók jelképe és jelölése: Útváltók Az útváltók neve az áramlási utak számából (csatlakozások) és a működési helyzetük számából áll. Például: 4/3-as, mágneses működtetésű, rugós visszaállítású, alaphelyzetben tehermentesítő útváltó 60

61 Útváltók Útváltók szerkezeti kialakítása lehet: Tolattyús (legelterjedtebb, van résolaj) Ülékes (résolajmentes záráshoz) Forgótolattyús (ritkán, speciális rendeltetésre) Tolattyús útváltók előnyei: Nyomáskiegyenlített kialakítás (kis működtető erők) Egyszerű felépítés (gyárthatóság) Vezérlőfunkciók sokrétűsége (változatos kapcsolási lehetőségek) Nagy kapcsolási teljesítmény a viszonylag kis teljesítmények miatt 61

62 Útváltók Tolattyú túlfedés: a) Pozitív túlfedésű tolattyú b) Negatív túlfedésű tolattyú c) Ideális tolattyú (zérus túlfedésű) 62

63 Útváltók Villamos működtetésű háromkamrás, három helyzetű, öt utas tolattyús útváltó 1-tolattyú, 4,5-mágnesek, 6-rugó, 7-kézi működtetés, 8-rugótányér, 63

64 Útváltót működtető mágnesek: Egyenáramú: üzembiztos, lassúbb, lágyabb kapcsolás, nagy kapcsolási gyakoriság Váltóáramú: gyors kapcsolás, ha nem jut el a véghelyzetéig túlmelegedés veszélye áll fenn Alkalmazhatóság tartománya: A mágnes által kifejthető erő korlátozott, ezért a rugó-, súrlódó- és impulzuserő legyőzése csak egy meghatározott teljesítménytartományban alkalmas. Útváltók 64

65 Útváltók Tolattyúra ható impulzuserő csökkentése: 65

66 Áramlási veszteségek: Útváltók Az útváltóba belépő és az onnan kilépő folyadék nyomáskülönbsége (Δp) az átáramló folyadékmennyiség függvényében 66

67 Útváltók Elővezérelt útváltók: 67

68 Útváltók Ülékes útváltó szerkezeti kialakítása: Jelkép: 68

69 Zárószelepek 69

70 Zárószelepek Visszacsapó szelepek: 70

71 Nyitható visszacsapó szelepek: Zárószelepek 71

72 Vezérelt visszacsapó szelepek: Zárószelepek Résolaj visszavezetés nélkül Résolaj visszavezetéssel 72

73 Kettős vezérelt visszacsapó szelep: Zárószelepek Egyszerűsített és részletes jelkép: 73

74 Zárószelepek Zuhanásgátlás vezérelt visszacsapó szeleppel: 74

75 Zárószelepek Zuhanásgátló szelep: 75

76 Zárószelepek Zuhanásgátlás nyomáshatároló szeleppel: 76

77 Zárószelepek Vezérelt visszacsapó szelep alkalmazása töltőszelep funkcióra: 77

78 Zárószelepek Golyóscsap: 78

79 Fojtók Fojtás kialakításának hatása az áramlás típusára: a) Lamináris viszkozitás (hőmérséklet) függő b) turbulens viszkozitás (hőmérséklet) független. végtelenül rövid él 79

80 Fojtók Fojtások kiválasztását befolyásoló tulajdonságok: Átfogási tartomány (Q MIN /Q MAX ) Vezérlési érzékenység (állítás felületváltozás kapcsolat, pl. beállíthatóság pontossága) Az áramlás stabilitása (pl. eltömődés érzékenység a szennyeződésekkel szemben) Viszkozitás érzékenység 80

81 Fojtók Fojtáson átáramló folyadékmennyiség a Δp nyomáskülönbség beállítása: 81

82 Fojtók Fojtás keresztmetszetének változása a beállító mozgás hatására: 82

83 Fojtók Csővezetékbe építhető fojtó: 83

84 Fojtók Közbetétlapos kivitelű kettős fojtó- visszacsapó szelep: 84

85 Fojtók Finomfojtó szelep: 85

86 Fojtók Sebességirányítás fogyasztóval sorba kötött fojtással: 86

87 Fojtók Sorosan kötött fojtó elhelyezése a körfolyamban: 87

88 Fojtók Sebességirányítás a fogyasztóval párhuzamosan kötött fojtással: 88

89 Két útú áramállandósító: Áramállandósítók 89

90 Három útú áramállandósító: Áramállandósítók 90

91 Gyorsjárati kapcsolások: Speciális útváltóval kapcsolástechnikával 91

92 Gyorsjárati kapcsolások: Gyorsjárati szivattyú alkalmazása Gyorsjárati munkahengerek alkalmazása 92

93 Erővezérelt arányos mágnes: Arányos szelepek 93

94 Arányos szelepek Elmozdulás vezérelt arányos mágnes: 94

95 Arányos szelepek Arányos útváltó: 95

96 Arányos szelepek Vezérléstechnikai lehetőségek arányos útváltók alkalmazásával: 1) Az a vagy b mágnest működtetve forgásirány változás (mint hagyományosnál) 2) Az áramerősség változtatásával, tehát útváltó nyitásával, állítható az átengedett térfogatáram fordulatszám változtatás 3) Az áramerőség fel(le)futásának állítása (idő) a hidromotor gyorsulásának (fékezésének) állítása 96

97 Elővezérelt arányos útváltó: Arányos szelepek 97

98 Arányos útváltók alkalmazása: Arányos szelepek Gyorsjárati kapcsolás Munkahenger résolajmentes rögzítése 98

99 Arányos szelepek Áramállandósító kapcsolás arányos útváltóval: 99

100 Arányos nyomásirányítók Közvetlen vezérlésű arányos nyomáshatároló: 100

101 Arányos nyomásirányítók Elővezérelt arányos nyomáshatároló: 101

102 Arányos áramállandósító 102

103 Szervoszelepek Hidraulikus erősítő: mechanikus bemenő jel Mechanikus másoló 103

104 Szervoszelepek Hidraulikus erősítő: villamos bemenő jel Kétfokozatú, nem merev visszacsatolású szervoszelep fő részei 104

105 Szervoszelepek Nyomatékmotor: 105

106 Fúvókás - torló lemezes jelátalakító: Szervoszelepek 106

107 Szervoszelep működése: Szervoszelepek I 0 = 0 g I g 107

108 Szervoszelepek Q Q max Szervo szelepekre jellemző karakterisztikák: p p max Üres járási jelleggörbe Nyomáserősítési jelleggörbe 108

109 Szervoszelepek Szervo szelepekre jellemző karakterisztikák: Amplitúdó fázis jelleggörbe 109

110 Szervoszelepek Kétfokozatú szervoszelep: 1- mágnesmotor 2- anker 3- torlólemez 4- ház 5- fúvókák 6- rugalmas rúd 7- tolattyú 8- persely 110

111 Szervoszelepek Háromfokozatú szervoszelep: 1- nyomatékmotor 2- torlólemezes erősítő 3- négy vezérlőélű tolattyú 4- tekercs 5- anker 6- csőrugó 7- torlólemez 8- fúvókák 9- mechanikus visszacsatolás 10- főszelep 11- induktív útadó 111

112 Szervoszelep alkalmazás: Szervoszelepek Hidraulikus munkahengerek helyzet és sebességszabályozásának elvi felépítése 112

113 Szervoszelepek Szervohenger: 113

114 Állítható és szabályozott energia- átalakítok Szivattyú folyadékszállításának állítása hidraulikus energiával: a, kis belső állító erők b, nagy belső állító erők 114

115 Állítható és szabályozott energia- átalakítok Állító munkahenger vezérlése: 115

116 Állítható és szabályozott energia- átalakítok Vezérlőtolattyú mozgatása: 116

117 Állítható és szabályozott energia- átalakítok Állítható folyadékszállítású, két szállítási irányú ferdetárcsás axiáldugattyús szivattyú: 117

118 Állítható és szabályozott energia- átalakítok Zárt hidraulikus körfolyam résolaj pótlása: 118

119 Állítható és szabályozott energia- átalakítok Zárt hidraulikus körfolyam túlterhelés elleni védelme: 119

120 Állítható és szabályozott energia- átalakítok Zárt hidraulikus körfolyam lehűtése: 120

121 Állítható és szabályozott energia- átalakítok Állítható folyadékszállítású szivattyú alkalmazása zárt körfolyamban: 121

122 Állítható és szabályozott energia- átalakítok Mennyiség szabályozott szivattyú: 122

123 Állítható és szabályozott energia- átalakítok Mennyiségszabályozott szivattyú felső nyomáshatárral: 123

124 Állítható és szabályozott energia- átalakítok Teljesítmény szabályozott szivattyú: teljesítmény szabályozás rugóköteggel: 124

125 Állítható és szabályozott energia- átalakítok Teljesítmény szabályozott szivattyú: teljesítmény szabályozás mechanizmussal: 125

126 Állítható és szabályozott energia- átalakítok Terhelésszabályozott rendszer terhelés érzékeléssel [LS]: 126

127 Állítható és szabályozott energia- átalakítok Terhelésérzékelés több fogyasztó esetén: Fojtó elé kötött nyomáskülönbség állandósítóval Fojtó után kötött nyomáskülönbség állandósítóval 127

128 Állítható és szabályozott energia- átalakítok Mobil szeleptömb útváltó szekciója: Hidraulikus funkciók: Folyadékáram irányának és nagyságának beállítása (2) Tehertartás (3) Szivattyú szabályozásához nagyobb nyomású kimenő ág kiválasztása (4) Nyomáskülönbség állandósítás (4) Nyomáshatárolás (5) Utánszívás (5) 128

129 Állítható és szabályozott energia- átalakítok Villamos szabályozott szivattyúk: 129

130 Állítható és szabályozott energia- átalakítok Elektrohidraulikus nyomásszabályozott szivattyú: 130

131 Állítható és szabályozott energia- átalakítok Szervoszelepes elektrohidraulikus szabályozott szivattyú: Szabályozott jellemző: nyomás, mennyiség, teljesítmény, stb. 131

132 Állítható és szabályozott energia- átalakítok Állítható folyadékmennyiségű motor: Állítóhenger működtetése kapcsolóüzemű nyomásfüggő vezérléssel. 132

133 Állítható és szabályozott energia- átalakítok Állítható folyadéknyelésű motor: Állítóhenger működtetése arányos útváltóval. 133

134 Állítható és szabályozott energia- átalakítok Állítható folyadéknyelésű axiáldugattyús motor: 134

135 Hidroakkumulátorok A nyomás biztosítása: 135

136 136 Hidroakkumulátorok Gáztöltésű hidroakkumulátorok elnyelt folyadéktérfogatának változása: ( ) áll p áll V p f V = = Δ = Δ 1 1 ; ; = = Δ n n p p p p V V V V

137 Hidroakkumulátorok Hidroakkumulátorok kapacitásának növelése utánkapcsolt gáztartállyal: Nagyobb gáztérfogat lágyabb rugó azonos folyadékmennyiség tároláshoz kisebb p 3 /p 2 viszony + költségmegtakarítás (gáztartály olcsóbb) 137

138 Hidroakkumulátorok Dugattyús akkumulátorok: 1- dugattyúház 2- dugattyú 3- fedél 4- menetes zár 5- nyomóági csatlakozó 6- töltőszelep 138

139 Tömlős akkumulátor: Hidroakkumulátorok 1- nyomásálló tartály 2- rugalmas tömlő 3- töltőszelep 4- nyomócsatlakozó 139

140 Membrános akkumulátor: Hidroakkumulátorok 140

141 Akkumulátort védő szeleptömb: Hidroakkumulátorok 1- akkumulátor védőtömlőben 2- nyomáshatároló = biztonsági szelep (plombával biztosítva, nem állítható felügyelet nélkül). 3- kézi elzárócsap (akkumulátor nyomásmentesítéséhez). 141

142 Hidroakkumulátorok Hidroakkumulátorok alkalmazása: Csúcsfogyasztás energiaszükségletének fedezése. 142

143 Hidroakkumulátorok alkalmazása: Energiatárolás vészműködtetésre. Hidroakkumulátorok Kemenceajtó bezárása áramkimaradáskor. Mindkét útváltó alaphelyzetébe tér vissza (rugók) akkumulátor folyadéka munkahenger alsó terébe munkahenger fel kemence bezár. A kéziszivattyúval feltöltött energiával működtetve le lehet fékezni a forgó dobot (pl. kötélpálya). Ilyen alkalmazási példákkal az élet sok területén találkozhatunk, kezdve a vízügyi létesítményektől a repülőgépekig. 143

144 Hidroakkumulátorok Hidroakkumulátorok alkalmazása: Lengéscsillapítás. Ha a szivattyú folyadékszállítása egyenetlen (pl. szerkezete - fogaskerekes, vagy fordulatszáma ingadozása miatt), a káros nyomáslengéseket a megfelelően méretezett rugalmas elem akkumulátor csillapítja. Ha a fojtók állítása pl. elektronikus, aktív járműfelfüggesztést is kialakíthatunk, tetszőlegesen befolyásolva a kerékfelfüggesztés jellemzőit. 144

145 Hidroakkumulátorok alkalmazása: Hidroakkumulátorok Közegszétválasztás membrános akkumulátorral. Zárófolyadékú csapágykenés egy vegyipari szivattyúnál. 145

146 Kiegészítő berendezések Hidraulikus elemek összeépítési elemei Csővezetékekbe építhető hidraulikus elemek: 146

147 Kiegészítő berendezések Hidraulikus elemek összeépítési elemei Közös vezetékek (P,T,L) összevonása: Csővezetékeket magába foglaló alaplap és ház 147

148 Kiegészítő berendezések Hidraulikus elemek összeépítési elemei Fűzött láncblokkos összeépítés: 148

149 Mobilblokk: Kiegészítő berendezések Hidraulikus elemek összeépítési elemei 149

150 Tömbös építési mód: Kiegészítő berendezések Hidraulikus elemek összeépítési elemei 150

151 Kiegészítő berendezések Hidraulikus elemek összeépítési elemei Egybeépített építési mód: 151

152 Vágógyűrűs csőkötés: Kiegészítő berendezések Csőkötések Hollander a vágógyűrű rögzítéséhez Kúpos csatlakozó elem Acélcső Vágógyűrű 152

153 Kiegészítő berendezések Csőkötések Vágógyűrűs csőkötés két vágóéles vágógyűrűvel: 153

154 Kiegészítő berendezések Csőkötések Vágógyűrűs csőkötés lágy vágógyűrűvel: 154

155 Kiegészítő berendezések Csőkötések Peremes csőkötés rugalmas tömítőelemmel: 155

156 Kiegészítő berendezések Csőkötések Kúpos csőkötés rugalmas tömítőelemmel: 156

157 Kiegészítő berendezések Csőkötések Becsavarható csőcsatlakozó tömítése: 157

158 Karimás csőkötés: Kiegészítő berendezések Csőkötések 1- csőcsonk 2- karima 3- tömítés 4- csavar 5- csővég 158

159 Kiegészítő berendezések Csőkötések Csőkötésekkel kapcsolatos követelmények: Hermetikus (szivárgás-mentes) Nyomásálló (nyomáscsúcs) Kevés elemből álljon Kevés tömítendő felület legyen Kis méret Egyszerű szerelhetőség Gyorsan, könnyen szerelhető Ne lehessen rosszul szerelni Biztosítva oldás ellen (önzáró) Felületi korrózió gátlás Sérülésgátolt Csereszabatos Olcsó Könnyen hozzáférhető 159

160 Szűrési módok: Kiegészítő berendezések Szűrők Felületi szűrők: Felületükön szűrnek. A szűrő anyagában lévő lyukak mérete szabja meg a szűrési finomságot. Mélységi szűrők: Szennyeződéseket felületén és belsejében (labirintushatás, feltapadás) tartja vissza. 160

161 Szűrőbetét: Kiegészítő berendezések Szűrők 161

162 Leválasztási fok: Kiegészítő berendezések Szűrők 162

163 Kiegészítő berendezések Szűrők Szűrők elhelyezése a körfolyamban: 163

164 Főáramköri szívóági szűrő: Kiegészítő berendezések Szűrők 164

165 Főáramköri nyomóági szűrők: Kiegészítő berendezések Szűrők 1- fedél 2- ház 3- szűrőbetét 4- eltömődés érzékelő 165

166 Főköri visszafolyóági szűrő: Kiegészítő berendezések Szűrők 166

167 Levegő szűrő: Kiegészítő berendezések Szűrők 167

168 Kiegészítő berendezések Szűrők Szennyeződés mértékének hatása a szűrőn fellépő nyomáskülönbségre: 168

169 Szűrő eltömődés kijelzők: Kiegészítő berendezések Szűrők 169

170 Kiegészítő berendezések Szűrők Szűrő jelképek: 170

171 Hidraulikus tápegység: Kiegészítő berendezések 171

172 Központi hidraulikus tápegység: Kiegészítő berendezések 172

173 Kiegészítő berendezések Hőcserélők Hőmérséklet hatása az ásványi olaj bázisú munkafolyadék élettartamára: 173

174 Hidraulika- pneumatika laboratórium Hidraulika- pneumatika gyakorló munkahelyek HyControl Trainer 174

175 Pneumatikus kapcsolástechnikai feladatok Lemezhajlító berendezés pneumatikus vezérléssel Lemezhajlító berendezés Bosch Rexroth L40-es PLC vezérléssel 175
