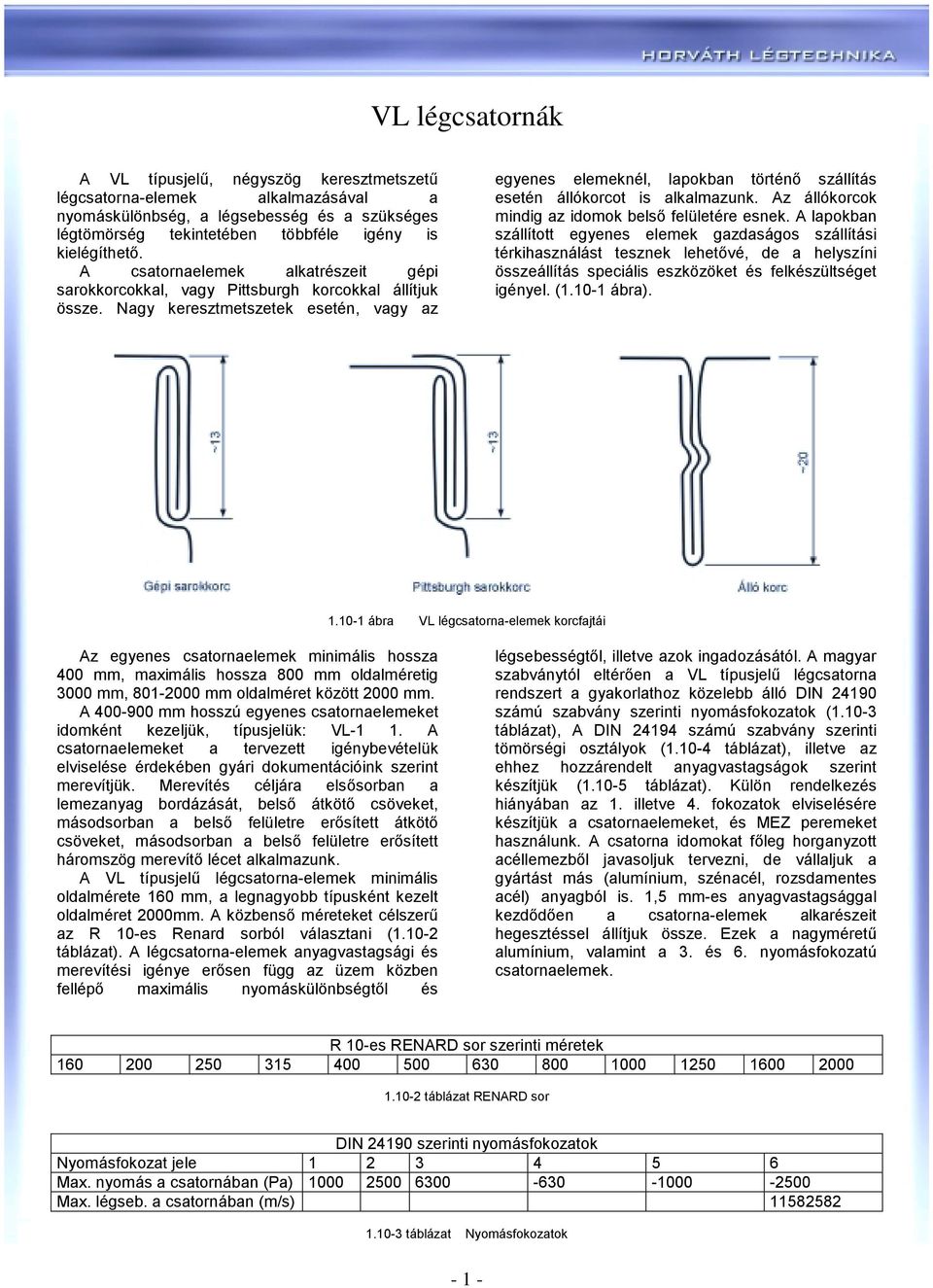

1 VL légcsatornák VL légcsatornák A VL típusjelű, négyszög keresztmetszetű légcsatorna-elemek alkalmazásával a nyomáskülönbség, a légsebesség és a szükséges légtömörség tekintetében többféle igény is kielégíthető. A csatornaelemek alkatrészeit gépi sarokkorcokkal, vagy Pittsburgh korcokkal állítjuk össze. Nagy keresztmetszetek esetén, vagy az egyenes elemeknél, lapokban történő szállítás esetén állókorcot is alkalmazunk. Az állókorcok mindig az idomok belső felületére esnek. A lapokban szállított egyenes elemek gazdaságos szállítási térkihasználást tesznek lehetővé, de a helyszíni összeállítás speciális eszközöket és felkészültséget igényel. ( ábra) ábra VL légcsatorna-elemek korcfajtái Az egyenes csatornaelemek minimális hossza 400 mm, maximális hossza 800 mm oldalméretig 3000 mm, mm oldalméret között 2000 mm. A mm hosszú egyenes csatornaelemeket idomként kezeljük, típusjelük: VL-1 1. A csatornaelemeket a tervezett igénybevételük elviselése érdekében gyári dokumentációink szerint merevítjük. Merevítés céljára elsősorban a lemezanyag bordázását, belső átkötő csöveket, másodsorban a belső felületre erősített átkötő csöveket, másodsorban a belső felületre erősített háromszög merevítő lécet alkalmazunk. A VL típusjelű légcsatorna-elemek minimális oldalmérete 160 mm, a legnagyobb típusként kezelt oldalméret 2000mm. A közbenső méreteket célszerű az R 10-es Renard sorból választani ( táblázat). A légcsatorna-elemek anyagvastagsági és merevítési igénye erősen függ az üzem közben fellépő maximális nyomáskülönbségtől és légsebességtől, illetve azok ingadozásától. A magyar szabványtól eltérően a VL típusjelű légcsatorna rendszert a gyakorlathoz közelebb álló DIN számú szabvány szerinti nyomásfokozatok ( táblázat), A DIN számú szabvány szerinti tömörségi osztályok ( táblázat), illetve az ehhez hozzárendelt anyagvastagságok szerint készítjük ( táblázat). Külön rendelkezés hiányában az 1. illetve 4. fokozatok elviselésére készítjük a csatornaelemeket, és MEZ peremeket használunk. A csatorna idomokat főleg horganyzott acéllemezből javasoljuk tervezni, de vállaljuk a gyártást más (alumínium, szénacél, rozsdamentes acél) anyagból is. 1,5 mm-es anyagvastagsággal kezdődően a csatorna-elemek alkarészeit hegesztéssel állítjuk össze. Ezek a nagyméretű alumínium, valamint a 3. és 6. nyomásfokozatú csatornaelemek. R 10-es RENARD sor szerinti méretek táblázat RENARD sor DIN szerinti nyomásfokozatok Nyomásfokozat jele Max. nyomás a csatornában (Pa) Max. légseb. a csatornában (m/s) táblázat Nyomásfokozatok - 1 -

2 VL légcsatornák VL légcsatornák A DIN szerinti tömörségi osztályok: Tömörségi osztály jele I. II. III. IV. Megengedett szivárgás 1000 Pa-nál l/sec-m 2 nincs előírás 2,4 0,8 0,27 -enként Előírás hiányában az I. tömörségi osztály szerint gyártunk (a szivárgás 3-5l/sec körül m 2 -enként) táblázat VL légcsatorna-rendszer légtömörsége VL légcsatorna elemeknél alkalmazott anyagvastagságok Legnagyobb 1., 4. ny. fokozat 2., 5. ny. fokozat 1., 4. és 2., 5. ny. fokozat 3. és 6. nyomásfokozat oldalméret acél acél alumínium acél alumínium ,6 0, ,7 0,9 1, ,9 1,1 1, táblázat VL légcsatornák anyagvastagsága A VL típusjelű csatornaelemeket kétféle tipizált csőkötés szerint látjuk el peremekkel. Az M betűvel jelölt MEZ perem horganyzott acéllemezből hengerléssel készül két méretben. Az L betűvel jelölt perem hagyományos melegen hengerelt, alapozó festéssel ellátott L acélból készül. Méreteit tekintve az L jelű peremekből a DIN szabványnak megfelelő saját szabványunk szerinti három fokozat valamelyikét alkalmazzuk ( táblázat). A nyomásfokozattól és előírt tömörségi osztálytó függően választható peremfajtákról az táblázat tájékoztat. A táblázat a MEZ peremek összefogó elemeinek a szükséges darabszámát adja meg. A peremek rögzítési módját és az összefogó elem felszerelését ábra mutatja. Nyomás Tömörségi osztály fokozat I. II. III. IV. 1 és 4 M M vagy L 1 M vagy L 1 L 2 2 és 5 M M vagy L 2 M vagy L 2 L 2 3 és 6 L 2 M vagy L 1 M vagy L 1 L 3 Nyomás Oldalhossz [mm] és 4-1 db/oldal 2 db/oldal 3 db/oldal 2 és 5-2 db/oldal 3 db/oldal 4 db/oldal táblázat Peremfajták táblázat Összefogó elemek száma Nyomásfokozat: 1., 4. és 2., ábra VL légcsatorna-rendszer peremek rögzítési módjai - 2 -

3 VL légcsatornák ábra VL légcsatorna-rendszer tipizált elemválasztéka, jellegrajzai és méretei - 3 -

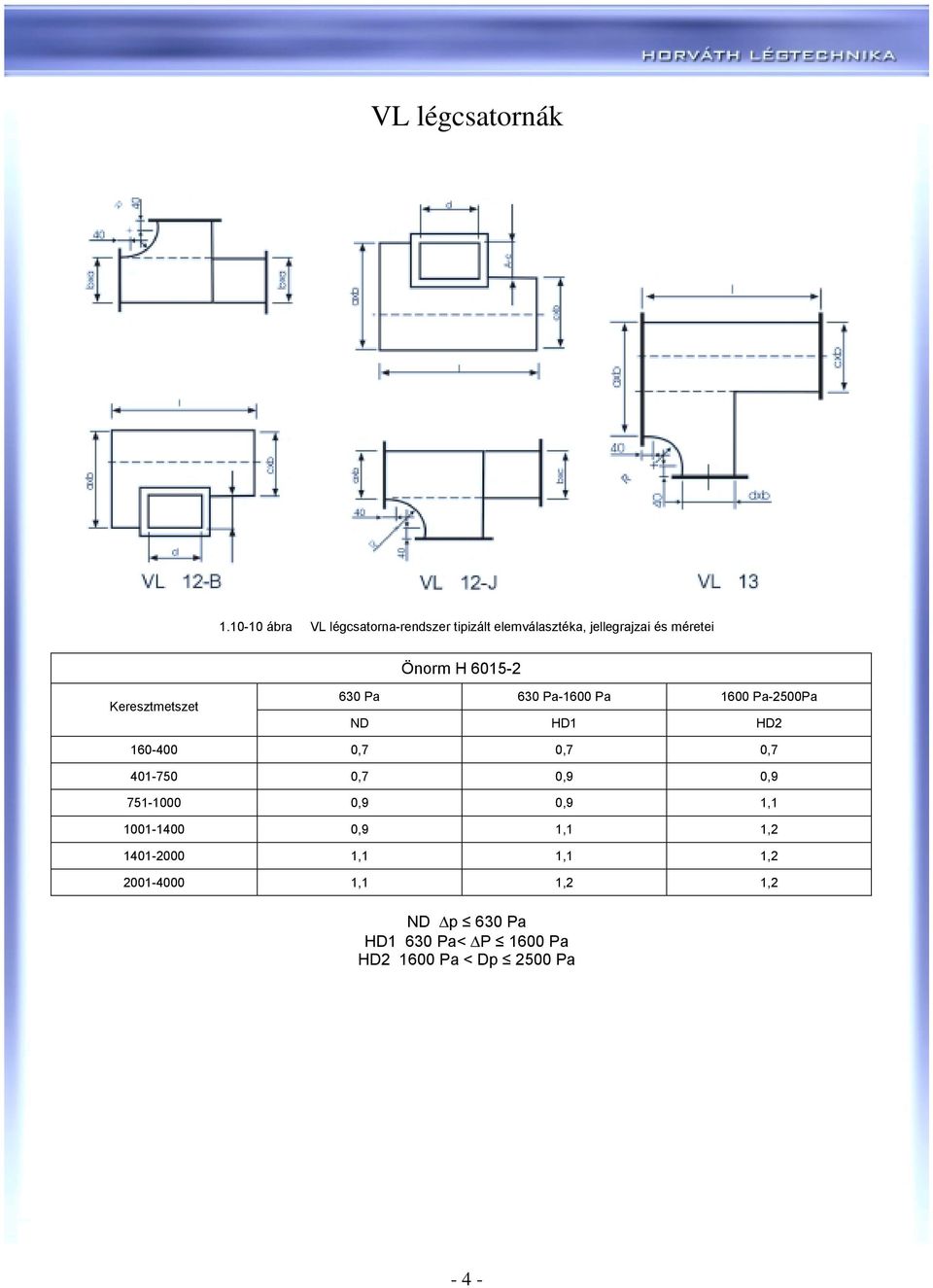

4 VL légcsatornák ábra VL légcsatorna-rendszer tipizált elemválasztéka, jellegrajzai és méretei Önorm H Keresztmetszet 630 Pa 630 Pa-1600 Pa 1600 Pa-2500Pa ND HD1 HD ,7 0,7 0, ,7 0,9 0, ,9 0,9 1, ,9 1,1 1, ,1 1,1 1, ,1 1,2 1,2 ND p 630 Pa HD1 630 Pa< P 1600 Pa HD Pa < Dp 2500 Pa - 4 -

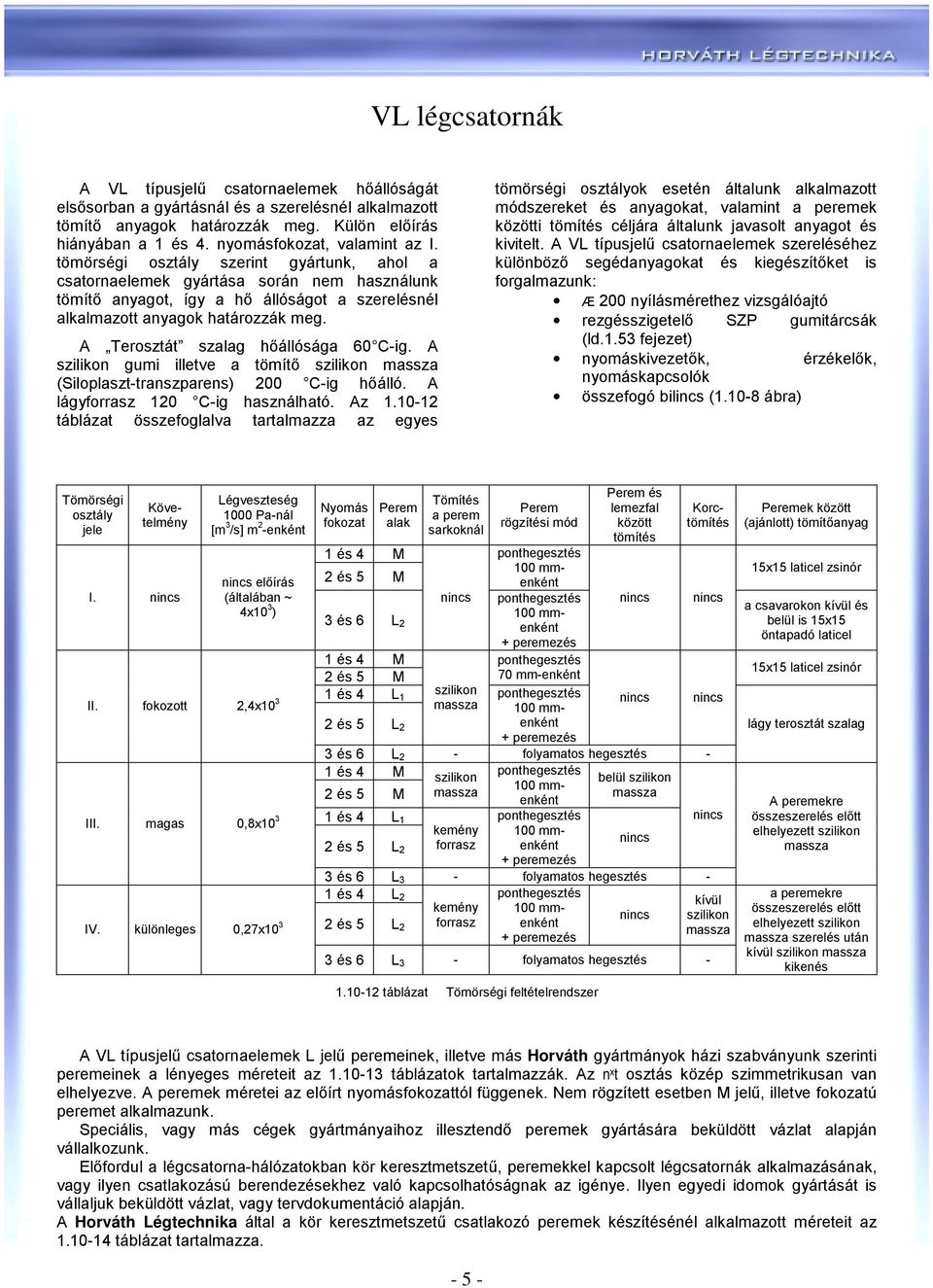

5 VL légcsatornák VL légcsatornák A VL típusjelű csatornaelemek hőállóságát elsősorban a gyártásnál és a szerelésnél alkalmazott tömítő anyagok határozzák meg. Külön előírás hiányában a 1 és 4. nyomásfokozat, valamint az I. tömörségi osztály szerint gyártunk, ahol a csatornaelemek gyártása során nem használunk tömítő anyagot, így a hő állóságot a szerelésnél alkalmazott anyagok határozzák meg. A Terosztát szalag hőállósága 60 C-ig. A szilikon gumi illetve a tömítő szilikon massza (Siloplaszt-transzparens) 200 C-ig hőálló. A lágyforrasz 120 C-ig használható. Az táblázat összefoglalva tartalmazza az egyes tömörségi osztályok esetén általunk alkalmazott módszereket és anyagokat, valamint a peremek közötti tömítés céljára általunk javasolt anyagot és kivitelt. A VL típusjelű csatornaelemek szereléséhez különböző segédanyagokat és kiegészítőket is forgalmazunk: 8 Æ 200 nyílásmérethez vizsgálóajtó 8 rezgésszigetelő SZP gumitárcsák (ld.1.53 fejezet) 8 nyomáskivezetők, érzékelők, nyomáskapcsolók 8 összefogó bilincs ( ábra) Tömörségi osztály jele Követelmény I. nincs Légveszteség 1000 Pa-nál [m 3 /s] m 2 -enként nincs előírás (általában ~ 4x10 3 ) II. fokozott 2,4x10 3 III. magas 0,8x10 3 IV. különleges 0,27x10 3 Nyomás fokozat Perem alak 1 és 4 M 2 és 5 M 3 és 6 L 2 1 és 4 M 2 és 5 M 1 és 4 L 1 2 és 5 L 2 2 és 5 M 1 és 4 L 1 Tömítés a perem sarkoknál nincs szilikon massza Perem rögzítési mód ponthegesztés 100 mmenként ponthegesztés 100 mmenként + peremezés ponthegesztés 70 mm-enként ponthegesztés 100 mmenként + peremezés Perem és lemezfal között tömítés nincs nincs Korctömítés nincs nincs 3 és 6 L 2 - folyamatos hegesztés - 1 és 4 M ponthegesztés szilikon belül szilikon 100 mm- massza massza 2 és 5 L 2 kemény forrasz enként ponthegesztés 100 mmenként + peremezés nincs nincs 3 és 6 L 3 - folyamatos hegesztés - 1 és 4 L 2 kemény forrasz nincs 2 és 5 L 2 ponthegesztés 100 mmenként + peremezés kívül szilikon massza 3 és 6 L 3 - folyamatos hegesztés táblázat Tömörségi feltételrendszer Peremek között (ajánlott) tömítőanyag 15x15 laticel zsinór a csavarokon kívül és belül is 15x15 öntapadó laticel 15x15 laticel zsinór lágy terosztát szalag A peremekre összeszerelés előtt elhelyezett szilikon massza a peremekre összeszerelés előtt elhelyezett szilikon massza szerelés után kívül szilikon massza kikenés A VL típusjelű csatornaelemek L jelű peremeinek, illetve más Horváth gyártmányok házi szabványunk szerinti peremeinek a lényeges méreteit az táblázatok tartalmazzák. Az n x t osztás közép szimmetrikusan van elhelyezve. A peremek méretei az előírt nyomásfokozattól függenek. Nem rögzített esetben M jelű, illetve fokozatú peremet alkalmazunk. Speciális, vagy más cégek gyártmányaihoz illesztendő peremek gyártására beküldött vázlat alapján vállalkozunk. Előfordul a légcsatorna-hálózatokban kör keresztmetszetű, peremekkel kapcsolt légcsatornák alkalmazásának, vagy ilyen csatlakozású berendezésekhez való kapcsolhatóságnak az igénye. Ilyen egyedi idomok gyártását is vállaljuk beküldött vázlat, vagy tervdokumentáció alapján. A Horváth Légtechnika által a kör keresztmetszetű csatlakozó peremek készítésénél alkalmazott méreteit az táblázat tartalmazza

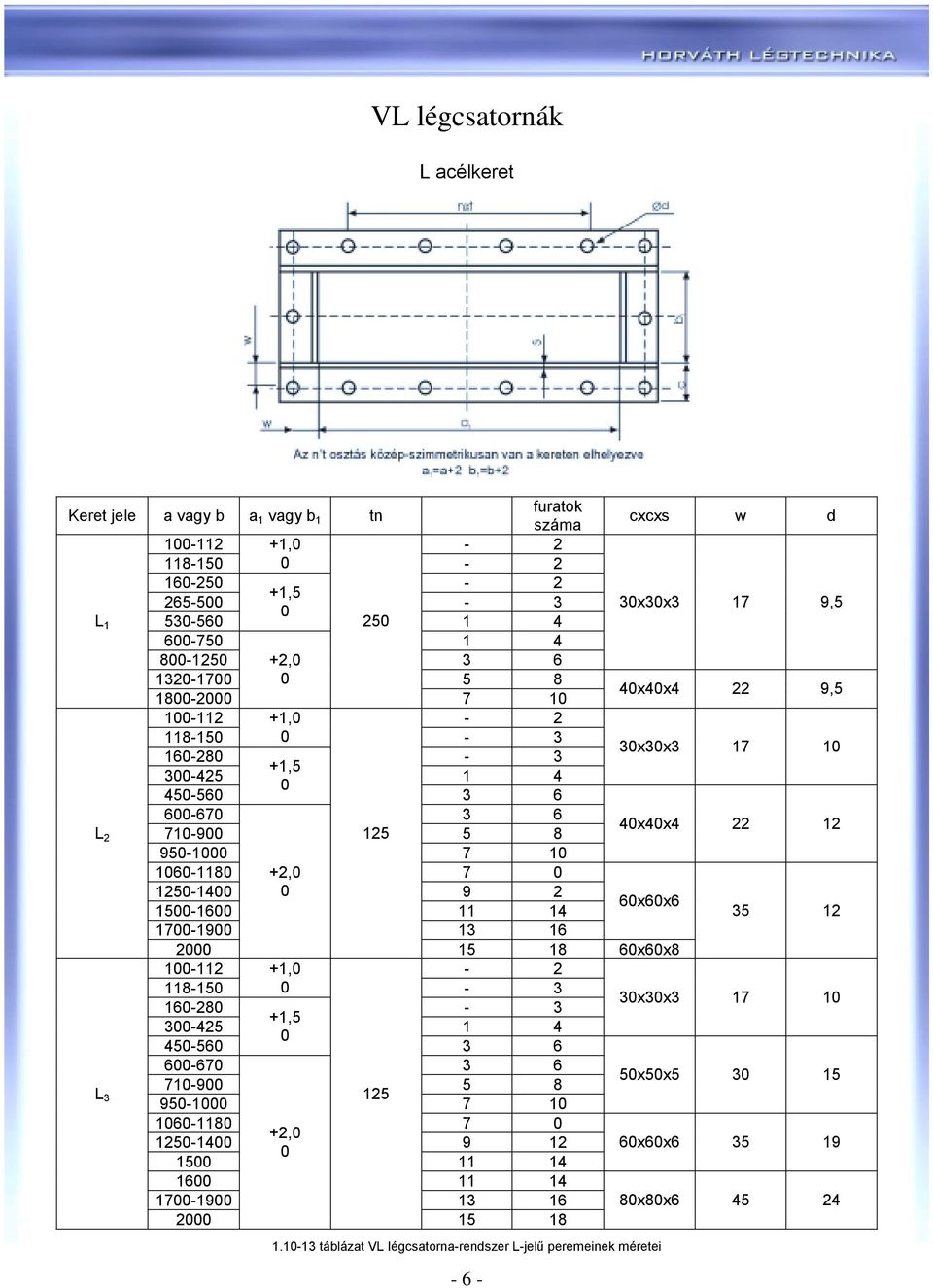

6 VL légcsatornák L acélkeret Keret jele a vagy b a 1 vagy b 1 tn furatok száma cxcxs w d , , L x30x3 17 9, , x40x4 22 9, , x30x , L x40x , x60x x60x , x30x , x50x L , x60x x80x táblázat VL Iégcsatorna-rendszer L-jelű peremeinek méretei - 6 -

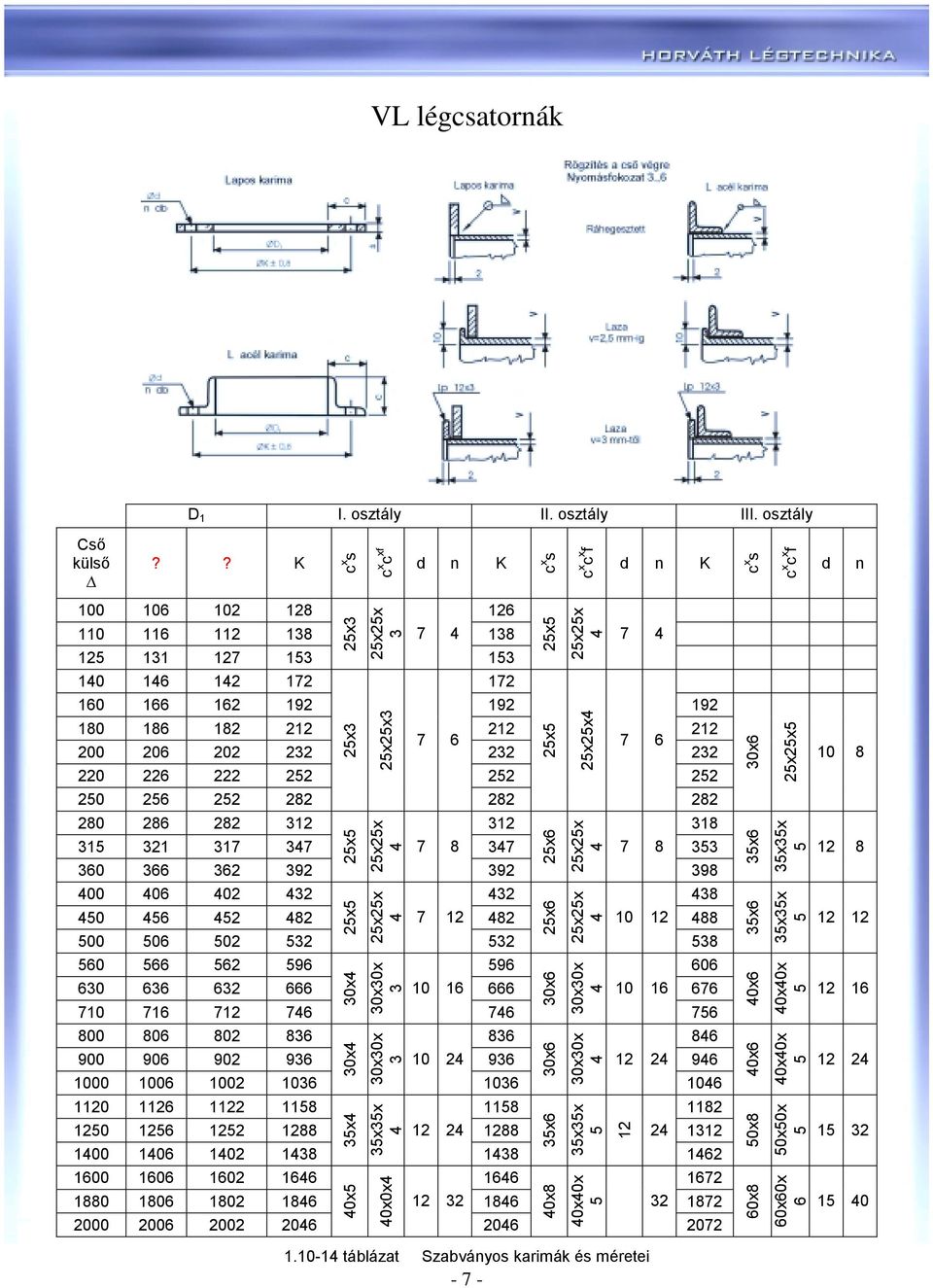

7 VL légcsatornák D 1 I. osztály II. osztály III. osztály Cső külső?? K c x s c x c xf d n K c x s c x c x f d n K c x s c x c x f d n x3 25x3 25x5 25x5 30x4 30x4 35x4 40x5 25x25x 3 25x25x3 25x25x 4 25x25x 4 30x30x 3 30x30x 3 35x35x 4 40x0x4 25x5 25x5 25x6 25x6 30x6 30x6 35x6 40x8 25x25x 4 25x25x4 25x25x 4 25x25x 4 30x30x 4 30x30x 4 35x35x 5 40x40x x8 50x8 40x6 40x6 35x6 35x6 30x6 25x25x5 35x35x 5 35x35x 5 40x40x 5 40x40x 5 50x50x 5 60x60x táblázat Szabványos karimák és méretei - 7 -

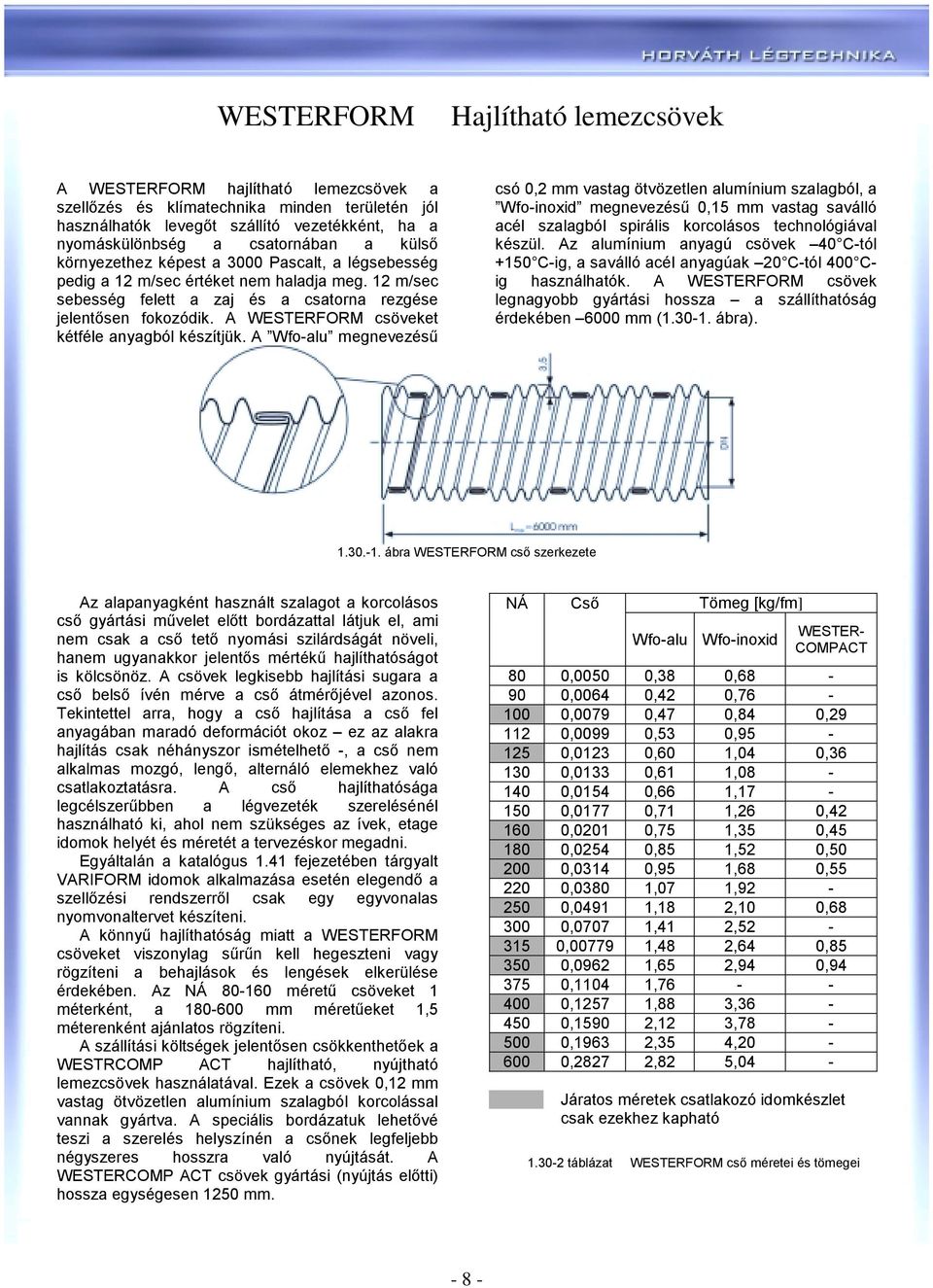

8 WESTERFORM WESTERFORM Hajlítható lemezcsövek Hajlítható lemezcsövek A WESTERFORM hajlítható lemezcsövek a szellőzés és klímatechnika minden területén jól használhatók levegőt szállító vezetékként, ha a nyomáskülönbség a csatornában a külső környezethez képest a 3000 Pascalt, a légsebesség pedig a 12 m/sec értéket nem haladja meg. 12 m/sec sebesség felett a zaj és a csatorna rezgése jelentősen fokozódik. A WESTERFORM csöveket kétféle anyagból készítjük. A Wfo-alu megnevezésű csó 0,2 mm vastag ötvözetlen alumínium szalagból, a Wfo-inoxid megnevezésű 0,15 mm vastag saválló acél szalagból spirális korcolásos technológiával készül. Az alumínium anyagú csövek 40 C-tól +150 C-ig, a saválló acél anyagúak 20 C-tól 400 Cig használhatók. A WESTERFORM csövek legnagyobb gyártási hossza a szállíthatóság érdekében 6000 mm ( ábra) ábra WESTERFORM cső szerkezete Az alapanyagként használt szalagot a korcolásos cső gyártási művelet előtt bordázattal látjuk el, ami nem csak a cső tető nyomási szilárdságát növeli, hanem ugyanakkor jelentős mértékű hajlíthatóságot is kölcsönöz. A csövek legkisebb hajlítási sugara a cső belső ívén mérve a cső átmérőjével azonos. Tekintettel arra, hogy a cső hajlítása a cső fel anyagában maradó deformációt okoz ez az alakra hajlítás csak néhányszor ismételhető -, a cső nem alkalmas mozgó, lengő, alternáló elemekhez való csatlakoztatásra. A cső hajlíthatósága legcélszerűbben a légvezeték szerelésénél használható ki, ahol nem szükséges az ívek, etage idomok helyét és méretét a tervezéskor megadni. Egyáltalán a katalógus 1.41 fejezetében tárgyalt VARIFORM idomok alkalmazása esetén elegendő a szellőzési rendszerről csak egy egyvonalas nyomvonaltervet készíteni. A könnyű hajlíthatóság miatt a WESTERFORM csöveket viszonylag sűrűn kell hegeszteni vagy rögzíteni a behajlások és lengések elkerülése érdekében. Az NÁ méretű csöveket 1 méterként, a mm méretűeket 1,5 méterenként ajánlatos rögzíteni. A szállítási költségek jelentősen csökkenthetőek a WESTRCOMP ACT hajlítható, nyújtható lemezcsövek használatával. Ezek a csövek 0,12 mm vastag ötvözetlen alumínium szalagból korcolással vannak gyártva. A speciális bordázatuk lehetővé teszi a szerelés helyszínén a csőnek legfeljebb négyszeres hosszra való nyújtását. A WESTERCOMP ACT csövek gyártási (nyújtás előtti) hossza egységesen 1250 mm. NÁ Cső Tömeg [kg/fm] WESTER- Wfo-alu Wfo-inoxid COMPACT 80 0,0050 0,38 0, ,0064 0,42 0, ,0079 0,47 0,84 0, ,0099 0,53 0, ,0123 0,60 1,04 0, ,0133 0,61 1, ,0154 0,66 1, ,0177 0,71 1,26 0, ,0201 0,75 1,35 0, ,0254 0,85 1,52 0, ,0314 0,95 1,68 0, ,0380 1,07 1, ,0491 1,18 2,10 0, ,0707 1,41 2, , ,48 2,64 0, ,0962 1,65 2,94 0, ,1104 1, ,1257 1,88 3, ,1590 2,12 3, ,1963 2,35 4, ,2827 2,82 5,04 - Járatos méretek csatlakozó idomkészlet csak ezekhez kapható táblázat WESTERFORM cső méretei és tömegei - 8 -

9 WESTERFORM WESTERFORM A WESTERCOMP ACT cső viselkedése a hajlíthatóság, a függesztés, a légellenállás szempontjából azonos a Wfo-alu csőével. A WESTERCOMP ACT cső nem gyártható saválló acélból és a gyártott ármérők választéka is szűkebb. ( táblázat). A WESTERFORM csövek légellenállását az diagram, az ívek nyomásveszteségét az diagram alapján lehet számítani. Mind a wfo-alu, mind a wfo-inoxid, de a WESTERCOMP ACT cső is a szerelésnél recés élő közönséges késsel könnyen vágható, ezért a megrendeléshez a cső szakaszok hosszát külön nem kell ismerni. Fűtött vagy hűtött levegő szállításánál igény lehet a szállítás közbeni Hajlítható lemezcsövek Hajlítható lemezcsövek hőmérsékletváltozás mérséklése. Ilyen esetben a légcsatornát hő szigetelni kell. A WESTERFORM csöveket készítjük eleve hő szigetelt, kettősfalú kivitelben is ( ábra). A szigetelés vastagsága választhatóan 25 mm vagy 50 mm lehet. Az alkalmazott szigetelő anyag üveggyapot filc, amelynek hő vezetési tényezője 0,032 W/mK és 250 C hő fokhatárig megfelelő. A hő szigetelt WESTERFORM csöveket elsősorban wfo-alu csövek felhasználásával készítjük, de vállaljuk a gyártást wfo-inoxid csövekkel illetve vegyes kialakítással is. Technológiai okokból a szigetelt csöveket legfeljebb 3000 mm hosszban készítjük ábra WESTERFORM hőszigetelt cső A WESTERFORM hőszigetelt csövek légellenállásának meghatározására is az és diagramok használhatók. A hő szigetelés miatt a legkisebb hajlítási sugár a köpenycső belső ívén a köpenycső átmérőjének 1,5 - szöröse lehet. A hőszigetelt WESTERFORM csövek összekötésére az fejezetben tárgyalt VARIFORM idomok használhatók. Csövek csővel való csatlakoztatása esetén a köpenycsövet is VF-01 típusú csatlakozó idommal célszerű összekötni. Mivel az egyéb idomokat nem készítjük szigetelt kivitelben, ezért az egyenes szigetelt cső végét záró sapkával zárjuk le. ( ábra). A záró sapkát csőre felszereljük, amennyiben az igényt a megrendeléskor jelzik. 25 mm-es szigetelés 50 mm-es szigetelés NÁ Tömeg Tömeg NÁ 1 NÁ alu inoxid 1 alu inoxid ,43 2, ,00 3, ,75 2, ,34 3, , ,66 4, ,56 4, ,32 5, ,12 5, ,98 6, * 3,9-400** 4,45 7, ,25 7, ,30 8, ,81 7, ,94 9, ,26 11,33 * 25 mm-es szigetelés csak Wfo-alunál ** Æ 315/ Æ 400-nál csak 40 mm-es szigetelés táblázat WESTERFORM hő szigetelt csövek méretei és tömegei [kg/fm] - 9 -

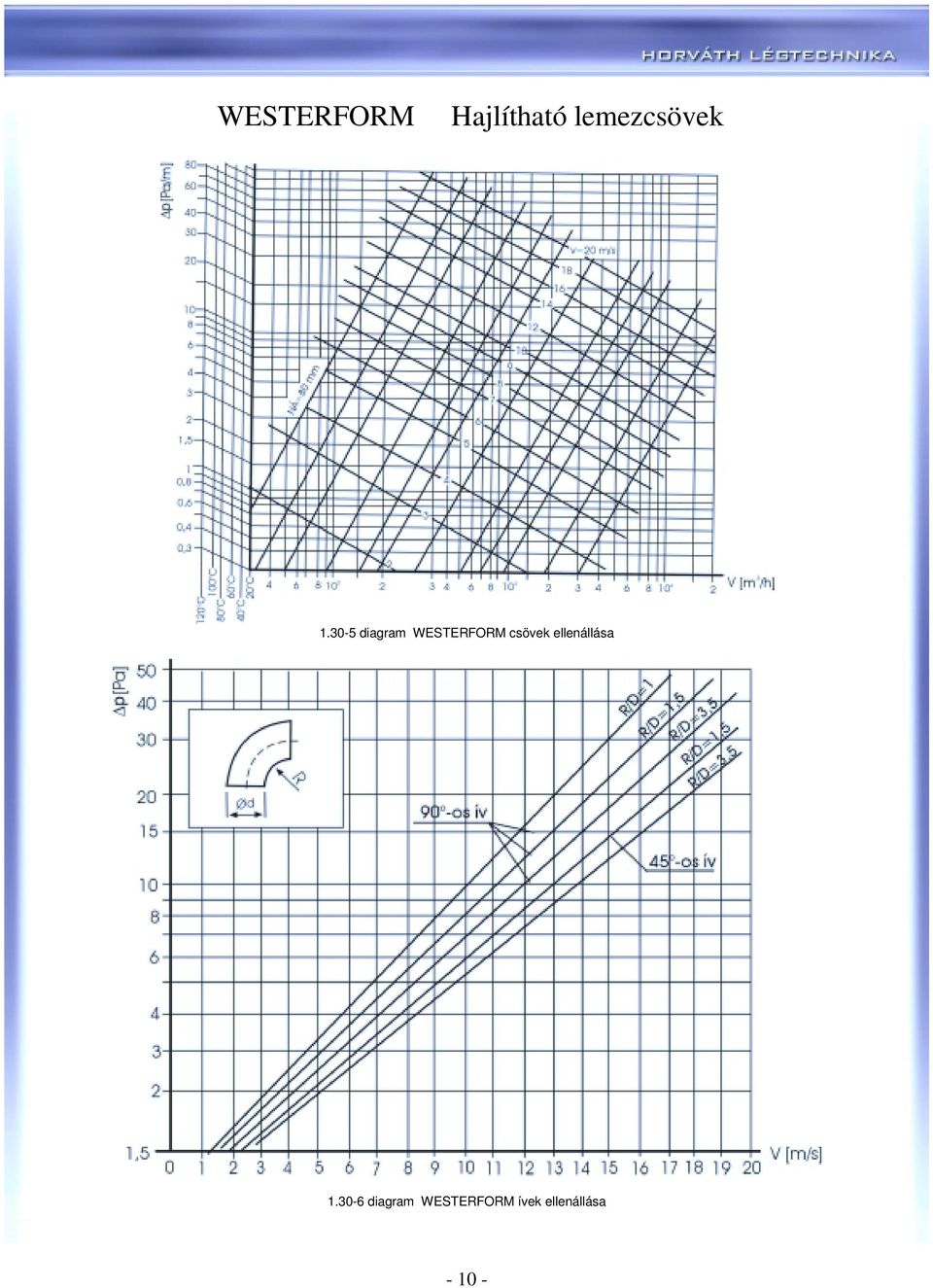

10 WESTERFORM Hajlítható lemezcsövek diagram WESTERFORM csövek ellenállása diagram WESTERFORM ívek ellenállása

11 SPIKÓ Spirálkorcolt könnyű lemezcsövek SPIRÁL KORCOLT A SPIKO kör keresztmetszetű, merevszerkezetű spirál korcolt könnyű lemezcsövek a klíma- és szellőzés technika minden területén alkalmazhatók, de alkalmasak por vagy forgácselszívásra illetve egyéb technológiai feladathoz is. A csövekben a nyomáskülönbséggel a 3000 Pascalt légsebességgel a 15 m/sec éréket nem ajánlott túllépni. A szállított közeg hő foka a cső anyagától függően lehet: alumíniumnál 40 C-tól 150 C-ig, horganyzott Könnyű lemezcsövek acélnál 20 C-tól 250 C-ig, rozsdamentes acélnál 20 C-tól 400 C-ig. A SPIKO csöveket a fentieken kívül egyéb, kellően képlékeny fémekből is vállaljuk gyártani (pl. vörösréz vagy sárgaréz). A SPIKO csövek alakját az ábra, a súrlódási veszteségét az diagram, a méretsorát és a gyártási lehetőségeket a különböző vastagságú anyagokból az táblázat tartalmazza ábra SPIKO cső diagram SPIKO csövek súrlódási vesztesége

12 SPIKÓ Spirálkorcolt könnyű lemezcsövek Átmérő NÁ Alumínium Horganyzott acél Saválló acél Tű rés Borda nélkül Bordával Belső keresztmetszet [mm] [mm] v=0,5 v=0,8 v=1,0 v=1,2 v=0,5 v=0,8 v=1,0 v=0,5 v=0,7 v=0,9 v=1,1 v=0,5 v=0,7 v=0,9 v=0,35 v=0,63 [m 2 ] 80 0,39 1,13 0,79 0, ,49 0,83 1,42 2,08 0,99 1,87 0, ,55 0,93 1,59 2,33 1,11 2,10 0, ,0 0,62 1,03 1,77 2,60 1,24 2,34 0, ,4 0,64 1,07 1,84 2,70 1,29 2,43 0, ,74 1,24 2,13 3,12 1,49 2,81 0, ,79 1,32 2,27 3,33 1,59 3,00 0, ,89 1,49 0,95 2,55 3,74 1,79 3,37 0, ,99 1,65 2,07 1,06 2,83 4,16 5,35 3,04 4,48 1,98 3,74 0, ,16 1,94 2,43 1,24 3,33 4,89 6,28 3,58 5,27 2,33 4,40 0, ,0 1,23 2,07 2,58 1,32 2,23 3,54 5,20 6,69 3,81 5,60 2,48 4,68 0, ,5 2,48 3,10 1,59 2,67 4,25 6,24 8,02 4,57 6,73 2,98 5,62 0, ,60 3,25 3,91 1,67 2,81 4,46 6,55 8,42 10,30 4,80 7,06 9,08 3,13 5,90 0, ,89 3,62 4,34 1,85 3,12 4,96 7,28 9,36 11,44 5,33 7,85 10,09 6,55 0, ,31 4,13 4,96 2,12 3,56 5,67 8,32 10,70 13,07 6,09 8,97 11,53 7,49 0,1257 0, ,72 4,65 5,58 2,38 4,01 9,36 12,03 14,71 6,85 10,09 12,97 8,42 0, , ,13 5,17 6,20 2,65 4,46 5,57 10,40 13,37 16,34 7,61 11,21 14,41 9,36 0, ,0 4,96 6,20 7,44 3,18 5,35 6,68 12,48 16,04 19,61 9,13 13,45 17,30 11,23 0, ,2 6,51 7,81 3,34 5,61 7,02 13,10 16,85 20,59 9,59 14,12 18,16 11,79 0, ,0 7,23 8,68 6,24 7,80 14,56 18,72 22,88 10,66 15,69 20,18 13,10 0, ,5 8,27 9,92 7,13 8,91 21,39 26,15 12,18 17,94 23,06 0, ,30 11,16 8,02 10,02 24,07 29,42 13,70 20,18 25,94 0, ,33 12,40 8,91 11,14 26,74 32,68 22,42 28,83 0, ,0 13,64 12,25 29,42 35,95 24,66 31,71 0, ,0 15,50 13,92 40,85 36,03 1, ,59 45,76 40,36 1, ,82 52,29 46,12 2,0106 VARIFORM idomrendszer KS idomrendszer táblázat Spirálkorcolt merev lemezcsövek méretsora, anyagvastagsága, folyóméterenkénti tömege és szabad keresztmetszete

13 SPIKÓ SPIKÓ Spirálkorcolt könnyű lemezcsövek Spirálkorcolt könnyű lemezcsövek A csövek jobb alaktartása érdekében a korcolással együtt futó spirális merevítő bordát alkalmazzuk. Mind a korc, mind a borda úgy helyezkedik el, hogy a cső belső felülete sima maradjon. A csövek legnagyobb gyártási hossza 6000 mm. A hosszúság tű rése a 0,5 m-el osztható hosszaknál +- 5 mm, egyéb előírt hosszaknál +-8 mm. A csövek a helyszíni szerelésnél csak körülményes módokon szabhatók. A szereléshez az NA méreteknél a VARIFORM (1.41.fejezet), NA méreteknél a KS (1.42 fejezet) idomok használhatók. Az utóbbiak karimás csatlakozásúak. A felfüggesztések száma a cső hosszától függ. 3 fmig egy, 3 és 6 fm között két függesztés csövenként. A SPIKO csöveket készítjük gyárilag hő szigetelt kivitelben is, legfeljebb 3000 mm-es hosszig ( ábra). A hő szigetelés vastagsága 25 mm vagy 50 mm lehet. A szigetelő anyag hő vezetési tényezője 0,032 W/mK, hő állósága 250 C-ig terjed. A hő szigetelt csövek szereléshez a VARIFORM idomkészlet használható. Szigetelt egyenes csövek egymáshoz a belső és a köpenycsőhöz külön-külön alkalmazott cső kapcsolóval szerelhetők. Idomokhoz történő csatlakozásnál a szigetelt vég lezárására záró sapkát ajánlunk, amelyet felszerelünk a csőre, ha azzal együtt rendelik. A hő szigetelt SPIKO csövek méreteit és tömegét az táblázat tartalmazza ábra Hőszigetelt SPIKO cső 25 mm-es szigetelés 50 mm-es szigetelés NÁ 1 Tömeg [kg/fm] Tömeg [kg/fm] NÁ ALU belső HVGL belső INOXID 1 belső ALU belső HVGL belső INOXID belső ,93 3,86 3, ,08 5,01 4, ,59 4,74 4, ,94 6,10 5, ,01 5,40 4, ,29 6,67 6, ,09 6,94 6, ,49 8,34 7, ,18 8,49 7, ,70 10,01 8, * 8,15 10,01 8,67 400** 9,80 11,66 10, ,51 11,57 13, ,26 16,33 17, ,73 16,10 17, ,97 18,33 20, ,38 25,64 24, ,79 30,31 29, ,40 39,72 38,27 * csak 20 mm-es szigetelés ** csak 40 mm-es szigetelés táblázat Hőszigetelt SPIKO csövek méretei és tömegei ajánlott kivitelű csöveknél különböző anyagú belső és horganyzott acél külső csővel A SPIKO csövek speciális, légsugár-fúvókával szerelt kiviteleit is készítjük. Az alkalmazott fúvókba háromféle lehet (2.54.fejezet). Az F-5 jelű gumifúvóka a cső falán készített 40 méretű furatba helyezhető. A légsugár iránya nem állítható. Az SF-20 fúvóka számára 64 méretű furatot kell készíteni. Ezeknél a légsugár iránya 40 -os kúpszögön belül állítható. Az F-5 és SF-20 fúvókáknál a furatokat a SPIKO cső kb. 83 mm-es korcosztását figyelembe véve még, hogy a légcsatornában az áramlási sebesség az 5 m/sec értéket ne haladja meg. Az diagram az F-5 fúvókák méretezésére használható. Az diagram SF-20 fúvókák méretezését tartalmazza a csőben mért v=5 m/s légsebesség esetén

14 SPIKÓ SPIKÓ Spirálkorcolt könnyű lemezcsövek Spirálkorcolt könnyű lemezcsövek V [m 3 /h]: a fúvókán átömlő légmennyiség v eff [m/s]: a kilépő keresztmetszeti sebesség L x [m]: a fúvókától mért távolság v x [m/s]: a légsugár sebessége L x távolságban U 1 [m/s]: a légáram sebessége légcsatornában p [Pa]: a légcsatorna túlnyomása diagram F-5 fúvókák méretezése

15 SPIKÓ SPIKÓ Spirálkorcolt könnyű lemezcsövek Spirálkorcolt könnyű lemezcsövek Az táblázat adatai az SF-20 fúvókára vonatkozólag a megengedett legnagyobb csőben mért sebesség és a legsűrűbb fúvóka elhelyezkedések esetén érvényesek. Az NA600-as mérettől lehet az SF-200 méretű fúvókát felszerelni. Méretezését részletesen a 2.54 fejezet tartalmazza. Bár a fúvókák a csövekre a helyszínen is felszerelhetők, de célszerű a kívánt elosztással a Horváth L -tól a csővel együtt szerelve megrendelni. V [m 3 /h]: a fúvókán átömlő légmennyiség v eff [m/s]: a kilépő keresztmetszeti sebesség L x [m]: a fúvókától mért távolság v x [m/s]: a légsugár sebessége L x távolságban U 1 [m/s]: a légáram sebessége légcsatornában p [Pa]: a légcsatorna túlnyomása Cső átmérő D [mm] Légszállítás max [m 3 /h] Szükséges fúvókaszám min Cső hossz [m] 0,5 soros elrendezés 11,7 14,3 18,8 29,3 42,5 57,8 75,5 2x0,5 soros elrendezés 5,8 7,2 9,4 14,7 21,3 28,9 37,7 1 soros elrendezésű 5,8 7,2 9,4 14,7 21,3 28,9 37,7 1,5 soros elrendezésű 3,9 4,8 6,3 9,8 14,2 19,2 25,0 2 soros elrendezésű 2,9 3,6 4,7 7,4 10,6 14,4 18,8 3 soros elrendezésű 2,0 2,4 3,2 4,9 7,1 9,6 12, táblázat SF-20 fúvókák méretezése, beépítése

16 VARIFORM (VF) VARIFORM (VF) Csővezeték idomok Csővezeték idomok A VARIFORM idomok olyan szellőztető és klímarendszerek kialakításához, illetve szereléséhez használhatók, ahol a légcsatorna-hálózathoz WESTERFORM, WESTERCOMP ACT vagy SPIKO csöveket használnak. A légcsatorna rendszeren belül az irány- és átmérő változások, a mennyiségszabályozás és befúvó- vagy elszívó elemek elhelyezésekor az idomválasztékkal megvalósítható. A VARIFORM idomok kialakítása a szerelési munkaigény csökkentése mellett a legkedvezőbb áramlástani és akusztikai paramétereket garantálja. A választékban szereplő 22 féle idom méreteit az től az számozott ábrák mutatják. NÁ s t ábra VF 01 Cső kapcsoló és VF 02 idomkapcsoló méretei

17 VARIFORM (VF) VARIFORM (VF) Csővezeték idomok Csővezeték idomok d d d L h 70 d d d L h 70 d d d L h d d d L h ábra VF 06 Aszimmetrikus elágazó idom méretei d 1 d 2 L h d 1 d 2 L h

18 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok d d L d d L ábra VF 08 és VF 09 szűkítő idomok méretei NÁ L s ábra VF 10 pillangószelep és VF 13 rögzítő hüvely méretei NÁ ábra VF 14 és VF 15 elemek méretei NÁ s

19 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok Típus rácsméret (LxH) N s 200x x x x x x x x x L=290 L= L=390 L= L= L= L=690 L= L= ábra VF 11 és VF 12 légrács felvételre alkalmas idom és közdarab méretei d B L H H ábra VF 16 és VF 17 leágazó idomok méretei

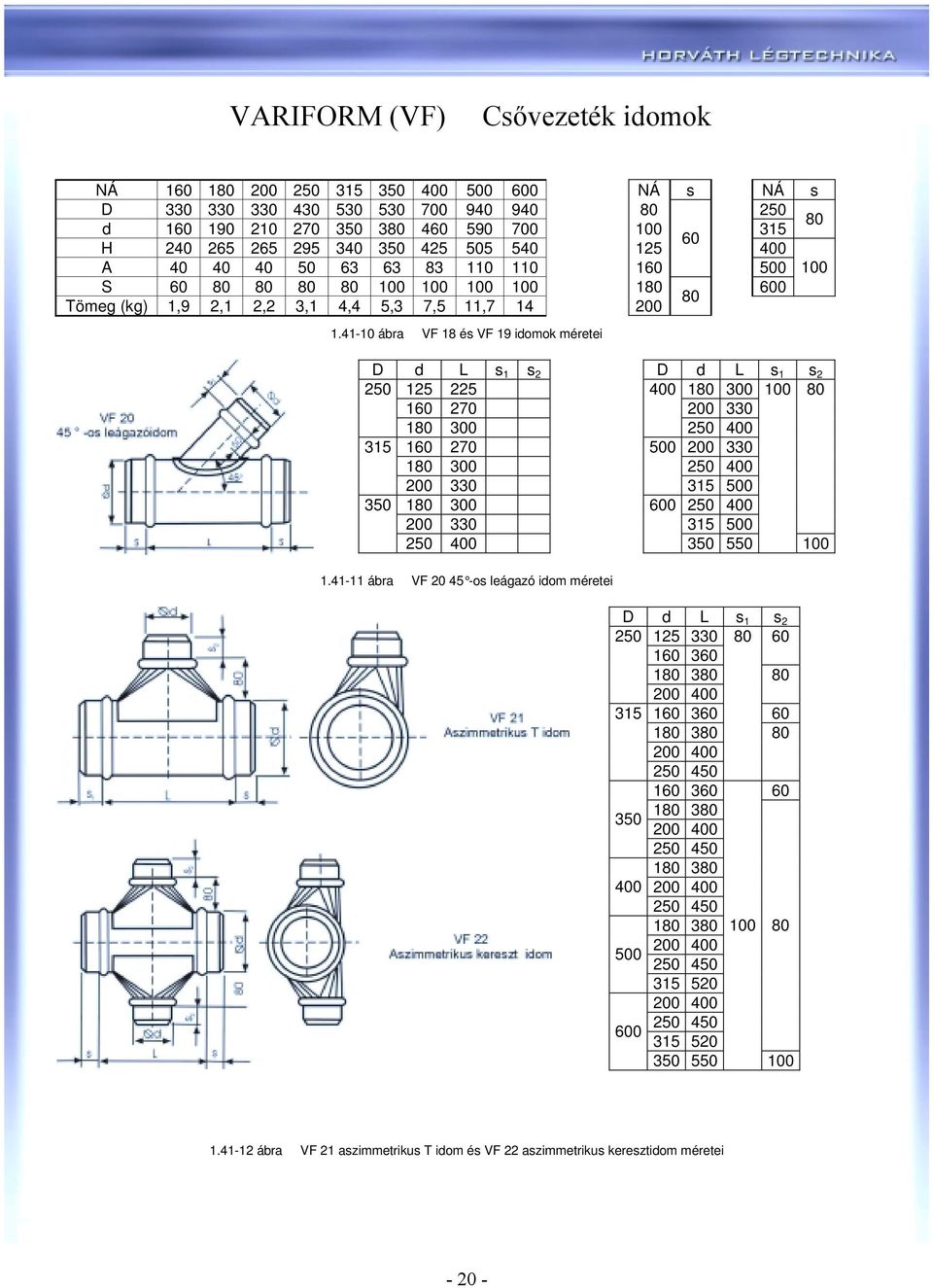

20 VARIFORM (VF) VARIFORM (VF) Csővezeték idomok Csővezeték idomok NÁ NÁ s NÁ s D d H A S Tömeg (kg) 1,9 2,1 2,2 3,1 4,4 5,3 7,5 11, ábra VF 18 és VF 19 idomok méretei D d L s 1 s D d L s 1 s ábra VF os leágazó idom méretei D d L s 1 s ábra VF 21 aszimmetrikus T idom és VF 22 aszimmetrikus keresztidom méretei

21 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok diagram Tömített VF csatlakozás légvesztesége diagram VF 04 és VF 05 könyökidomok nyomásesése

22 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok diagram VF 06 és VF 07 idomok ellenállás-tényezői diagram VF 06 és VF 07 idomok ellenállás-tényezői nyomó üzemmódban v 1 sebességre vonatkoztatva szívó üzemmódban v 1 sebességre vonatkoztatva diagram VF 08 és VF 09 idomok ellenállás-tényezői diagram VF 08 és VF 09 idomok ellenállás-tényezői nyomó üzemmódban v 1 sebességre vonatkoztatva szívó üzemmódban v 1 sebességre vonatkoztatva

23 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok diagram VF 10 pillangószelep nyomásesése diagram VF 11 idom ellenállás-tényezői szívó és nyomó üzemmódban v1 sebességre vonatkoztatva diagram VF 06 és VF 16 idomok ellenállás-tényezői diagram VF 06 és VF 16 idomok ellenállás-tényezői nyomó üzemmódban v1 sebességre vonatkoztatva szívó üzemmódban v1 sebességre vonatkoztatva

24 SPIKÓ Spirálkorcolt könnyű lemezcsövek VARIFORM (VF) Csővezeték idomok diagram VF 16 és VF 17 idomok ellenállás-tényezői diagram VF 20 idomok ellenállás-tényezői szívó és nyomó üzemmódban v1 sebességre vonatkoztatva szívó és nyomó üzemmódban v1 sebességre vonatkoztatva diagram VF 21 és VF 22 idomok ellenállás-tényezői diagram VF 21 és VF 22 idomok ellenállás-tényezői nyomó üzemmódban v1 sebességre vonatkoztatva szívó üzemmódban v1 sebességre vonatkoztatva

25 BSK és BSN tetőszellőző szerkezetek BSK és BSN tetőszellőző szerkezetek ábra BSK-1 Szellőzőidom méretei Ød h L Tömeg , , , , , ,1 ξ=1,7 Ød ØT h H Tömeg , , , , , ,8 ξ=3,5 Ød ØT h H Tömeg , , , , ,5 ξ=0,2-25 -

26 BSK és BSN tetőszellőző szerkezetek BSK és BSN tetőszellőző szerkezetek Ød ØT h H Tömeg , , , , , , ,2 ξ=2, ábra BSK-4 típusú kifúvófej A ábra BSN-1 szellőző idom méretei B c h H L ξ=0,3 0 Aڤ Tڤ h H Tömeg , , , , ξ= ábra BSN-2 típusú szellőzősapka méretei

27 BSK és BSN tetőszellőző szerkezetek BSK és BSN tetőszellőző szerkezetek 2 rácsos 4 rácsos Cڤ A B H Tömeg B H Tömeg ábra BSN-3 típusú szellőző szekrény Aڤ Tڤ h H Tömeg , , ξ=3, ábra BSN-4 típusú kifúvófej A>B a szelvényméret, osztás- és gyökméretek a hosszabb oldal szerint választva készülnek. Névleges méret A v. B T n Névleges méret Ød ØK L Ød z x30x x35x ábra Tetőszellőzők csatlakozó peremei

28 BSK és BSN tetőszellőző szerkezetek BSK és BSN tetőszellőző szerkezetek diagram diagram BSN-3 szellőző szekrény ellenállása 2 db KDK zsalunál BSN-3 szellőző szekrény ellenállása 4 db KDK zsalunál Felhasználás: Szellőzési rendszereknél a használt levegő kibcsájtását, illetve friss levegő nyerését biztosítják. Műszaki leírás: BSK-1 szellőzőidom horganyzott acéllemezből BSN-1 szellőzőidom horganyzott acéllemezből BSK-2 szellőzőidom horganyzott acéllemezből BSN-2 szellőzősapka acéllemezből BSK-3 gyűrűs deflektor horganyzott acéllemezből BSN-3 szellőzőszekrény, oldalán KDK fixzsalukkal BSK-4 kifúvófej acéllemezből BSN-4 kifúvófej horganyzott acéllemezből Csomagolás: Csomagolás nélkül szállítjuk. Megrendelés: BSK-1 Ød BSN-1 AxB BSK-2 Ød BSN-2 A BSK-3 Ød BSN-3 C BSK-4 Ød BSN-4 A
