1 Számítógépes Hálózatok 5. gyakorlat

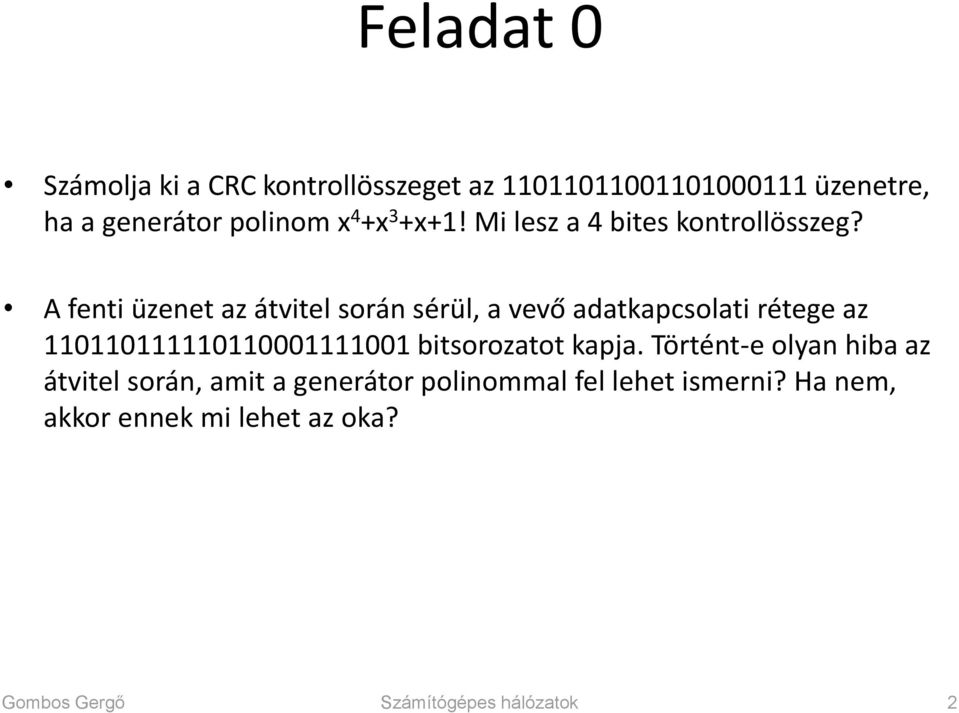

2 Feladat 0 Számolja ki a CRC kontrollösszeget az üzenetre, ha a generátor polinom x 4 +x 3 +x+1! Mi lesz a 4 bites kontrollösszeg? A fenti üzenet az átvitel során sérül, a vevő adatkapcsolati rétege az bitsorozatot kapja. Történt-e olyan hiba az átvitel során, amit a generátor polinommal fel lehet ismerni? Ha nem, akkor ennek mi lehet az oka? Gombos Gergő Számítógépes hálózatok 2

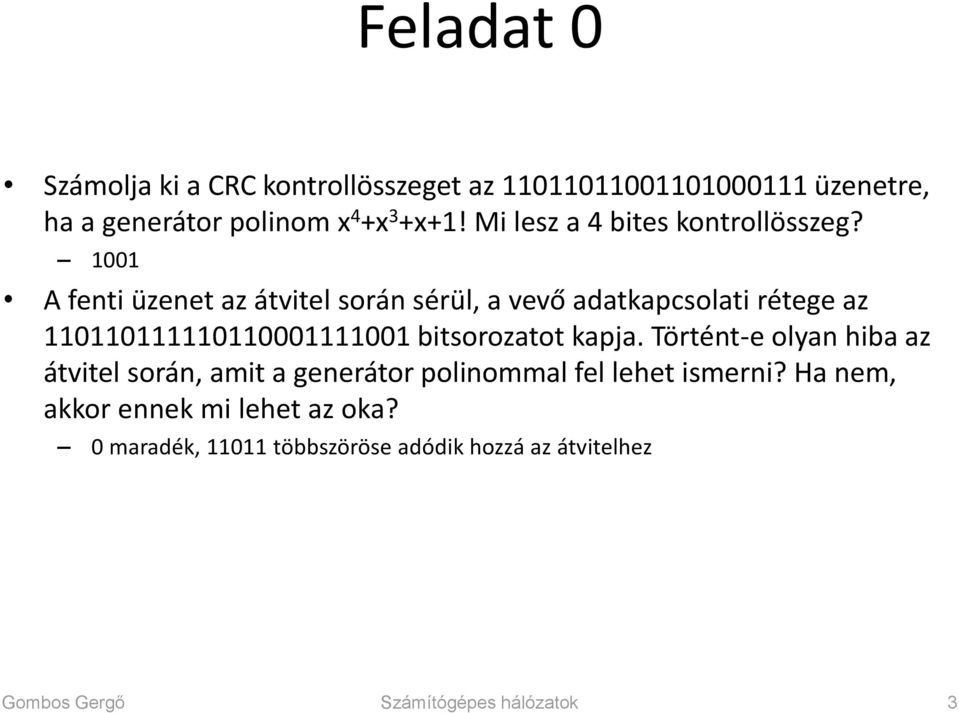

3 Feladat 0 Számolja ki a CRC kontrollösszeget az üzenetre, ha a generátor polinom x 4 +x 3 +x+1! Mi lesz a 4 bites kontrollösszeg? 1001 A fenti üzenet az átvitel során sérül, a vevő adatkapcsolati rétege az bitsorozatot kapja. Történt-e olyan hiba az átvitel során, amit a generátor polinommal fel lehet ismerni? Ha nem, akkor ennek mi lehet az oka? 0 maradék, többszöröse adódik hozzá az átvitelhez Gombos Gergő Számítógépes hálózatok 3

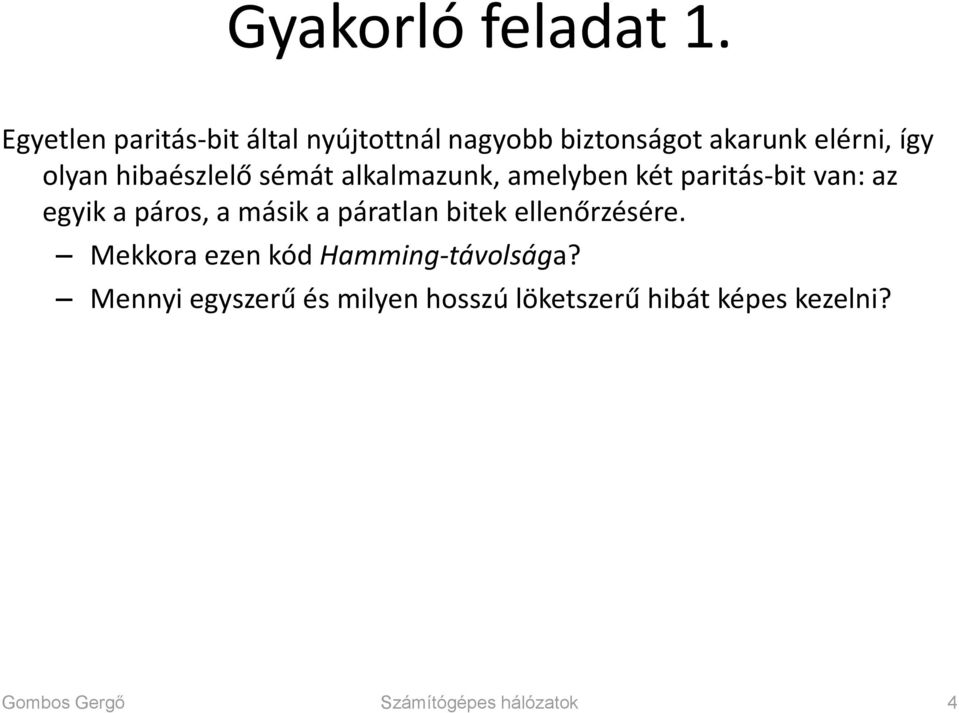

4 Gyakorló feladat 1. Egyetlen paritás-bit által nyújtottnál nagyobb biztonságot akarunk elérni, így olyan hibaészlelő sémát alkalmazunk, amelyben két paritás-bit van: az egyik a páros, a másik a páratlan bitek ellenőrzésére. Mekkora ezen kód Hamming-távolsága? Mennyi egyszerű és milyen hosszú löketszerű hibát képes kezelni? Gombos Gergő Számítógépes hálózatok 4

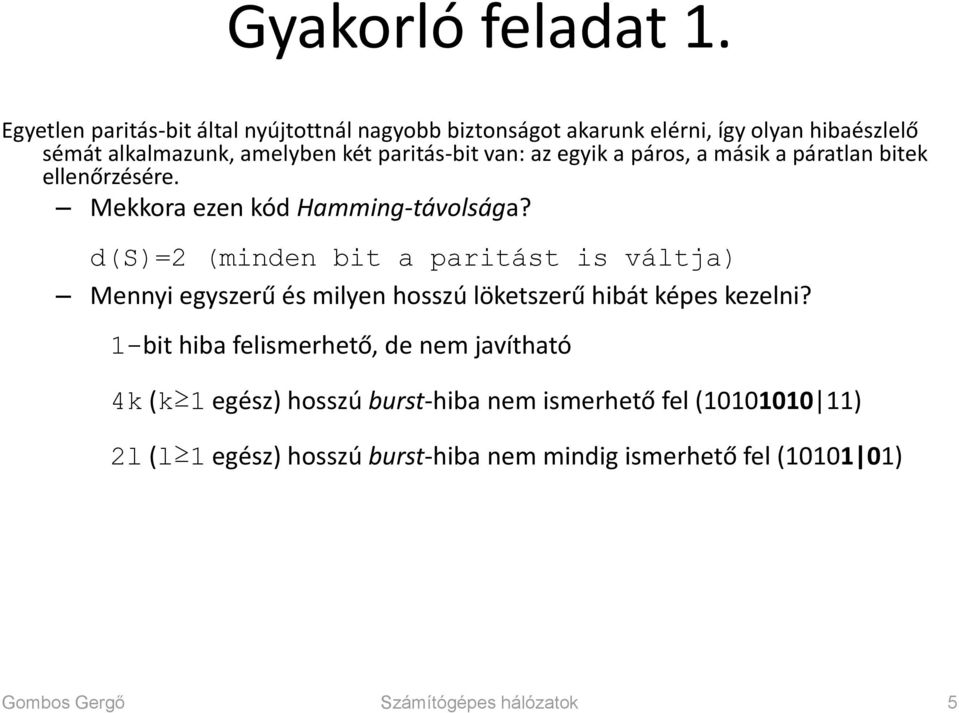

5 Gyakorló feladat 1. Egyetlen paritás-bit által nyújtottnál nagyobb biztonságot akarunk elérni, így olyan hibaészlelő sémát alkalmazunk, amelyben két paritás-bit van: az egyik a páros, a másik a páratlan bitek ellenőrzésére. Mekkora ezen kód Hamming-távolsága? d(s)=2 (minden bit a paritást is váltja) Mennyi egyszerű és milyen hosszú löketszerű hibát képes kezelni? 1-bit hiba felismerhető, de nem javítható 4k (k 1 egész) hosszú burst-hiba nem ismerhető fel ( ) 2l (l 1 egész) hosszú burst-hiba nem mindig ismerhető fel ( ) Gombos Gergő Számítógépes hálózatok 5

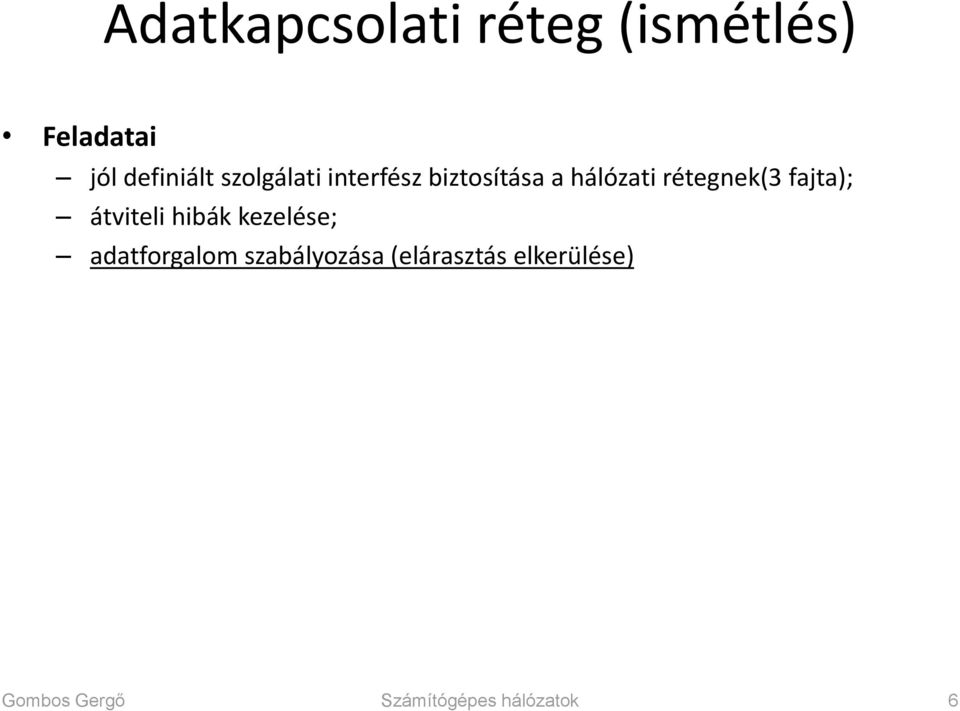

6 Adatkapcsolati réteg (ismétlés) Feladatai jól definiált szolgálati interfész biztosítása a hálózati rétegnek(3 fajta); átviteli hibák kezelése; adatforgalom szabályozása (elárasztás elkerülése) Gombos Gergő Számítógépes hálózatok 6

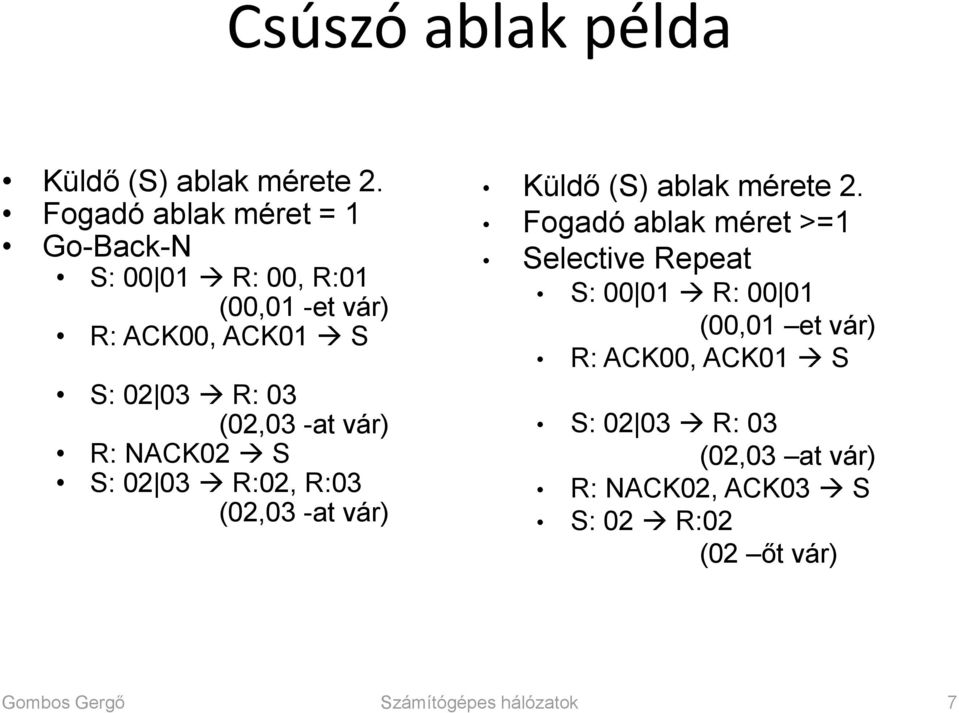

7 Csúszó ablak példa Küldő (S) ablak mérete 2. Fogadó ablak méret = 1 Go-Back-N S: R: 00, R:01 (00,01 -et vár) R: ACK00, ACK01 S S: R: 03 (02,03 -at vár) R: NACK02 S S: R:02, R:03 (02,03 -at vár) Küldő (S) ablak mérete 2. Fogadó ablak méret >=1 Selective Repeat S: R: (00,01 et vár) R: ACK00, ACK01 S S: R: 03 (02,03 at vár) R: NACK02, ACK03 S S: 02 R:02 (02 őt vár) Gombos Gergő Számítógépes hálózatok 7

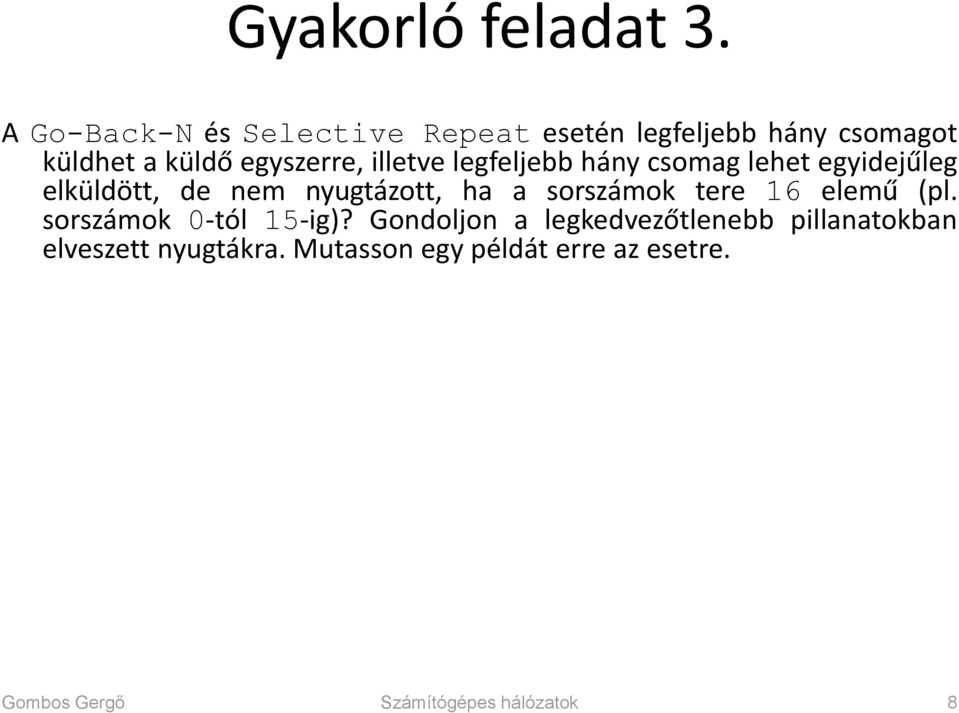

8 Gyakorló feladat 3. A Go-Back-N és Selective Repeat esetén legfeljebb hány csomagot küldhet a küldő egyszerre, illetve legfeljebb hány csomag lehet egyidejűleg elküldött, de nem nyugtázott, ha a sorszámok tere 16 elemű (pl. sorszámok 0-tól 15-ig)? Gondoljon a legkedvezőtlenebb pillanatokban elveszett nyugtákra. Mutasson egy példát erre az esetre. Gombos Gergő Számítógépes hálózatok 8

9 Gyakorló feladat 3. A Go-Back-N és Selective Repeat esetén legfeljebb hány csomagot küldhet a küldő egyszerre, illetve legfeljebb hány csomag lehet egyidejűleg elküldött, de nem nyugtázott, ha a sorszámok tere 16 elemű (pl. sorszámok 0-tól 15-ig)? Gondoljon a legkedvezőtlenebb pillanatokban elveszett nyugtákra. Mutasson egy példát erre az esetre. Go-Back-N 15 ablak meret S: R: Selective Repeat 8 ablak meret S: R: Gombos Gergő Számítógépes hálózatok 9

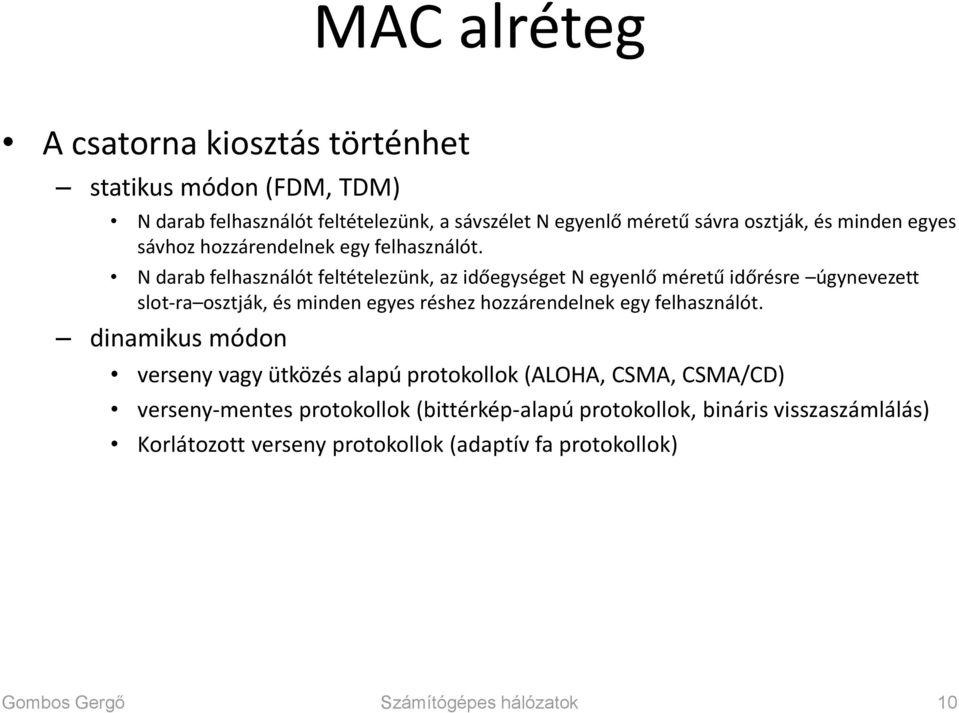

10 MAC alréteg A csatorna kiosztás történhet statikus módon (FDM, TDM) N darab felhasználót feltételezünk, a sávszélet N egyenlő méretű sávra osztják, és minden egyes sávhoz hozzárendelnek egy felhasználót. N darab felhasználót feltételezünk, az időegységet N egyenlő méretű időrésre úgynevezett slot-ra osztják, és minden egyes réshez hozzárendelnek egy felhasználót. dinamikus módon verseny vagy ütközés alapú protokollok (ALOHA, CSMA, CSMA/CD) verseny-mentes protokollok (bittérkép-alapú protokollok, bináris visszaszámlálás) Korlátozott verseny protokollok (adaptív fa protokollok) Gombos Gergő Számítógépes hálózatok 10

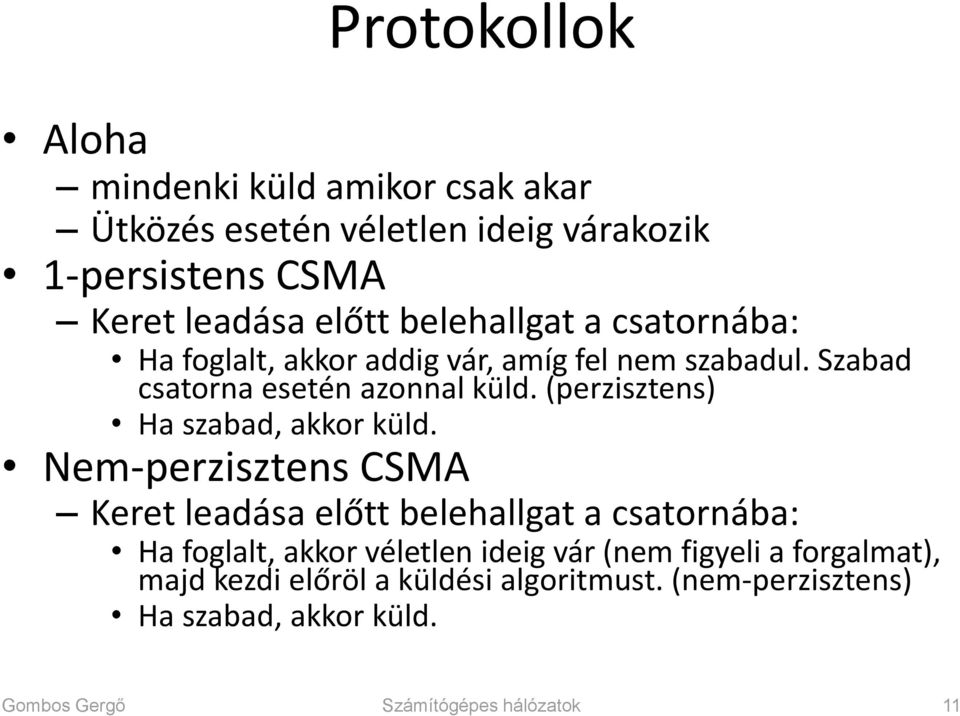

11 Protokollok Aloha mindenki küld amikor csak akar Ütközés esetén véletlen ideig várakozik 1-persistens CSMA Keret leadása előtt belehallgat a csatornába: Ha foglalt, akkor addig vár, amíg fel nem szabadul. Szabad csatorna esetén azonnal küld. (perzisztens) Ha szabad, akkor küld. Nem-perzisztens CSMA Keret leadása előtt belehallgat a csatornába: Ha foglalt, akkor véletlen ideig vár (nem figyeli a forgalmat), majd kezdi előröl a küldési algoritmust. (nem-perzisztens) Ha szabad, akkor küld. Gombos Gergő Számítógépes hálózatok 11

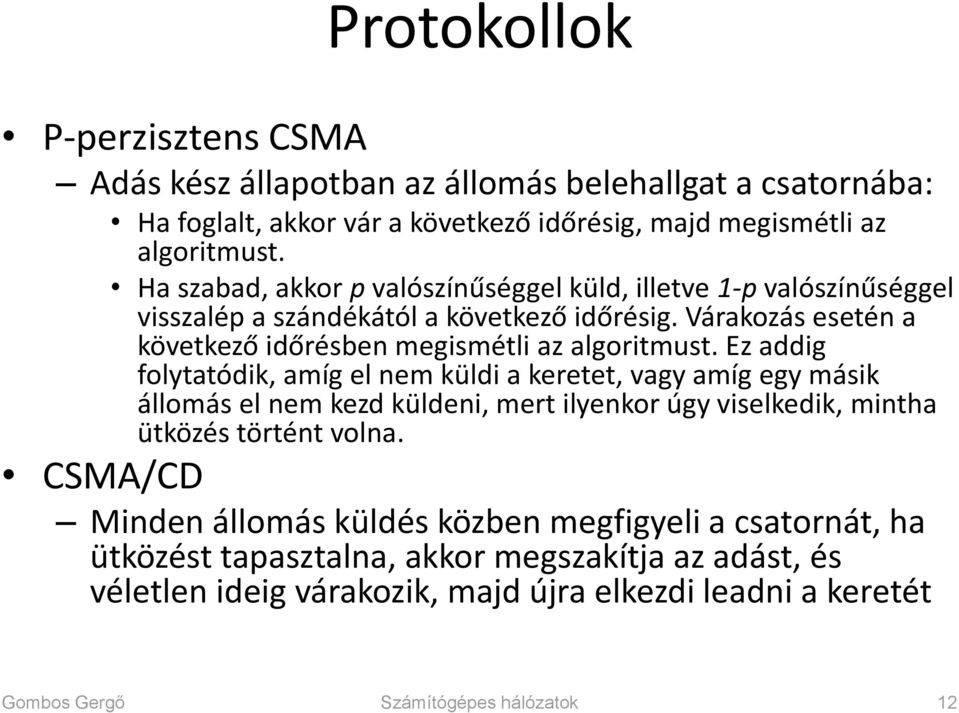

12 Protokollok P-perzisztens CSMA Adás kész állapotban az állomás belehallgat a csatornába: Ha foglalt, akkor vár a következő időrésig, majd megismétli az algoritmust. Ha szabad, akkor p valószínűséggel küld, illetve 1-p valószínűséggel visszalép a szándékától a következő időrésig. Várakozás esetén a következő időrésben megismétli az algoritmust. Ez addig folytatódik, amíg el nem küldi a keretet, vagy amíg egy másik állomás el nem kezd küldeni, mert ilyenkor úgy viselkedik, mintha ütközés történt volna. CSMA/CD Minden állomás küldés közben megfigyeli a csatornát, ha ütközést tapasztalna, akkor megszakítja az adást, és véletlen ideig várakozik, majd újra elkezdi leadni a keretét Gombos Gergő Számítógépes hálózatok 12

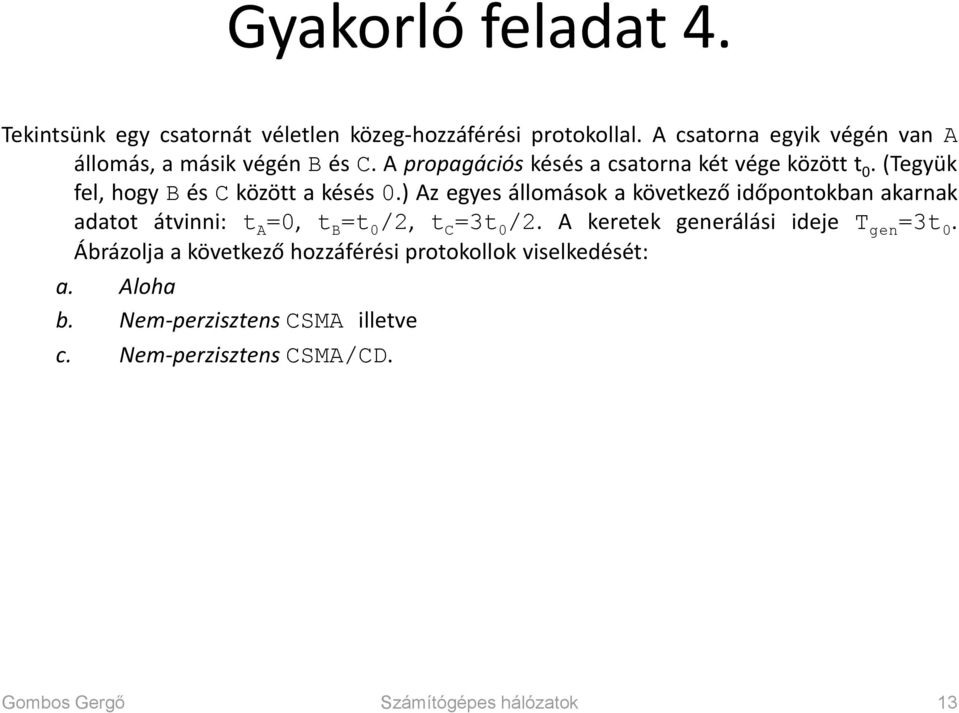

13 Gyakorló feladat 4. Tekintsünk egy csatornát véletlen közeg-hozzáférési protokollal. A csatorna egyik végén van A állomás, a másik végén B és C. A propagációs késés a csatorna két vége között t 0. (Tegyük fel, hogy B és C között a késés 0.) Az egyes állomások a következő időpontokban akarnak adatot átvinni: t A =0, t B =t 0 /2, t C =3t 0 /2. A keretek generálási ideje T gen =3t 0. Ábrázolja a következő hozzáférési protokollok viselkedését: a. Aloha b. Nem-perzisztens CSMA illetve c. Nem-perzisztens CSMA/CD. Gombos Gergő Számítógépes hálózatok 13

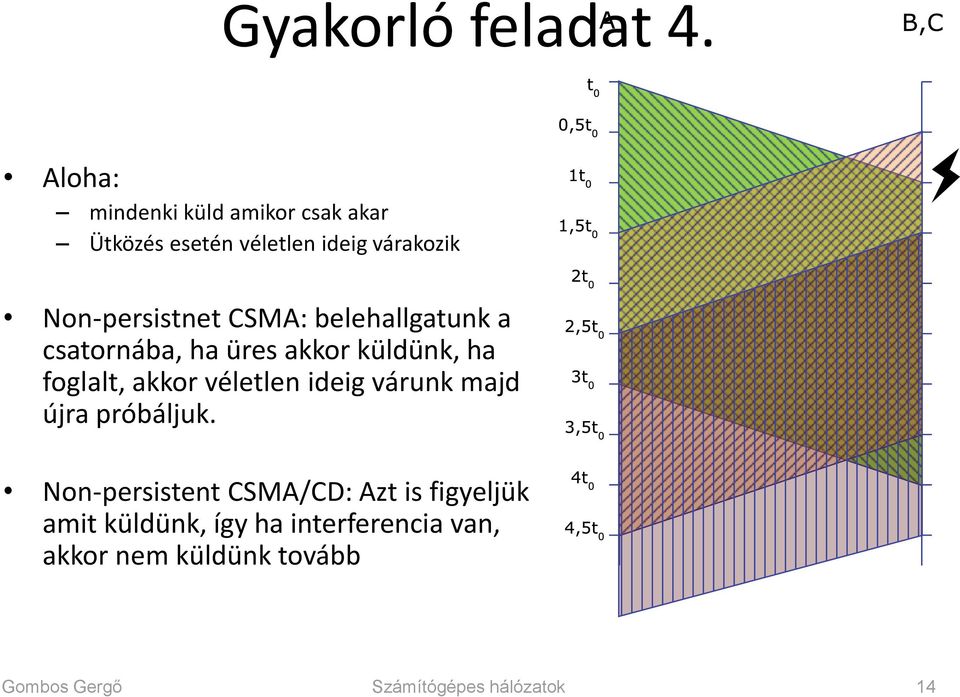

14 Gyakorló feladat 4. Aloha: mindenki küld amikor csak akar Ütközés esetén véletlen ideig várakozik Non-persistnet CSMA: belehallgatunk a csatornába, ha üres akkor küldünk, ha foglalt, akkor véletlen ideig várunk majd újra próbáljuk. Non-persistent CSMA/CD: Azt is figyeljük amit küldünk, így ha interferencia van, akkor nem küldünk tovább Gombos Gergő Számítógépes hálózatok 14

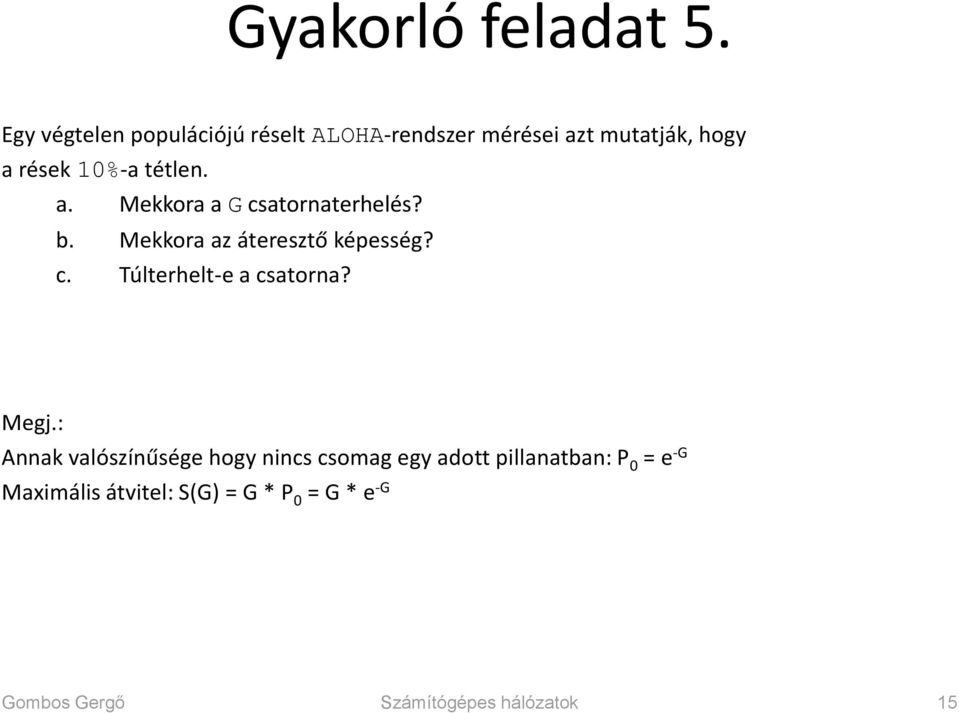

15 Gyakorló feladat 5. Egy végtelen populációjú réselt ALOHA-rendszer mérései azt mutatják, hogy a rések 10%-a tétlen. a. Mekkora a G csatornaterhelés? b. Mekkora az áteresztő képesség? c. Túlterhelt-e a csatorna? Megj.: Annak valószínűsége hogy nincs csomag egy adott pillanatban: P 0 = e -G Maximális átvitel: S(G) = G * P 0 = G * e -G Gombos Gergő Számítógépes hálózatok 15

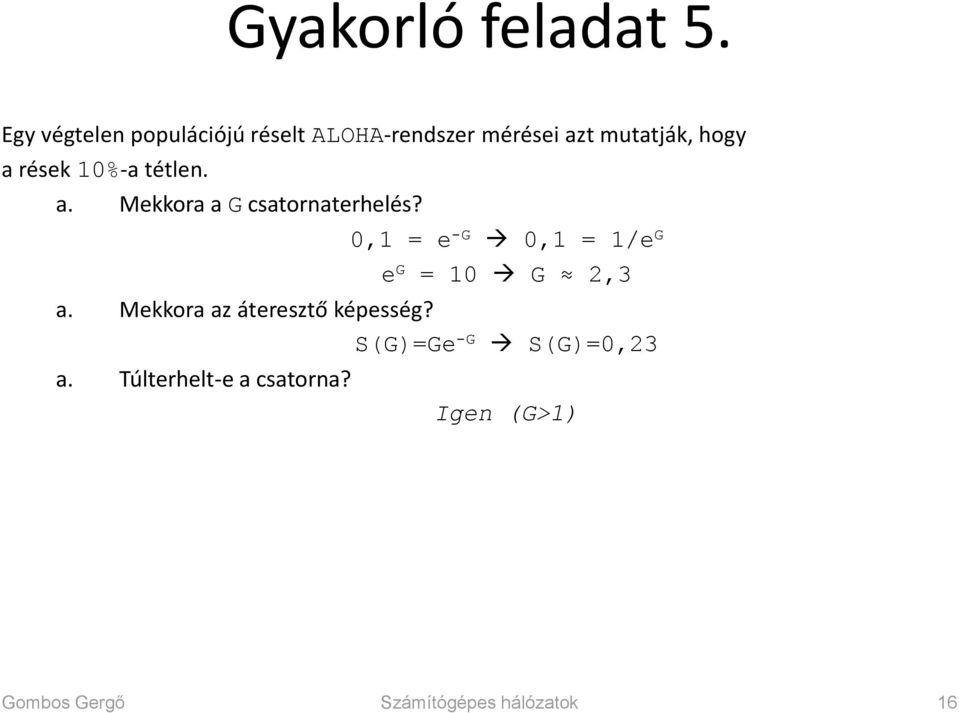

16 Gyakorló feladat 5. Egy végtelen populációjú réselt ALOHA-rendszer mérései azt mutatják, hogy a rések 10%-a tétlen. a. Mekkora a G csatornaterhelés? 0,1 = e -G 0,1 = 1/e G e G = 10 G 2,3 a. Mekkora az áteresztő képesség? S(G)=Ge -G S(G)=0,23 a. Túlterhelt-e a csatorna? Igen (G>1) Gombos Gergő Számítógépes hálózatok 16

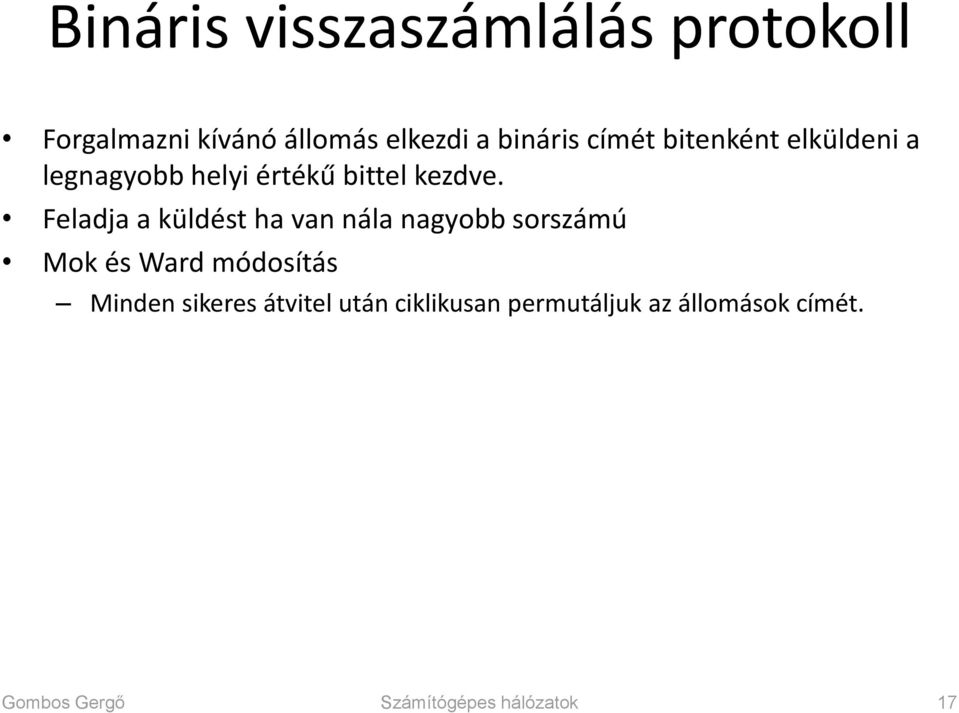

17 Bináris visszaszámlálás protokoll Forgalmazni kívánó állomás elkezdi a bináris címét bitenként elküldeni a legnagyobb helyi értékű bittel kezdve. Feladja a küldést ha van nála nagyobb sorszámú Mok és Ward módosítás Minden sikeres átvitel után ciklikusan permutáljuk az állomások címét. Gombos Gergő Számítógépes hálózatok 17

18 Gyakorló feladat 6. Szimuláljuk a bináris visszaszámlálás protokollt 8 állomás esetén, ahol az állomás azonosítók rendre a {C, H, D, A, G, B, E, F} halmaz elemei, ez a sorrend a prioritási sorrend is. Ez esetben a virtuális azonosítókat 3 biten ábrázolhatjuk. Tegyük fel, hogy A, C, D és E állomások akarnak egy-egy csomagot átvinni. (Nézze meg mi módosulna a Mok- és Ward-féle változat esetén.) Gombos Gergő Számítógépes hálózatok 18

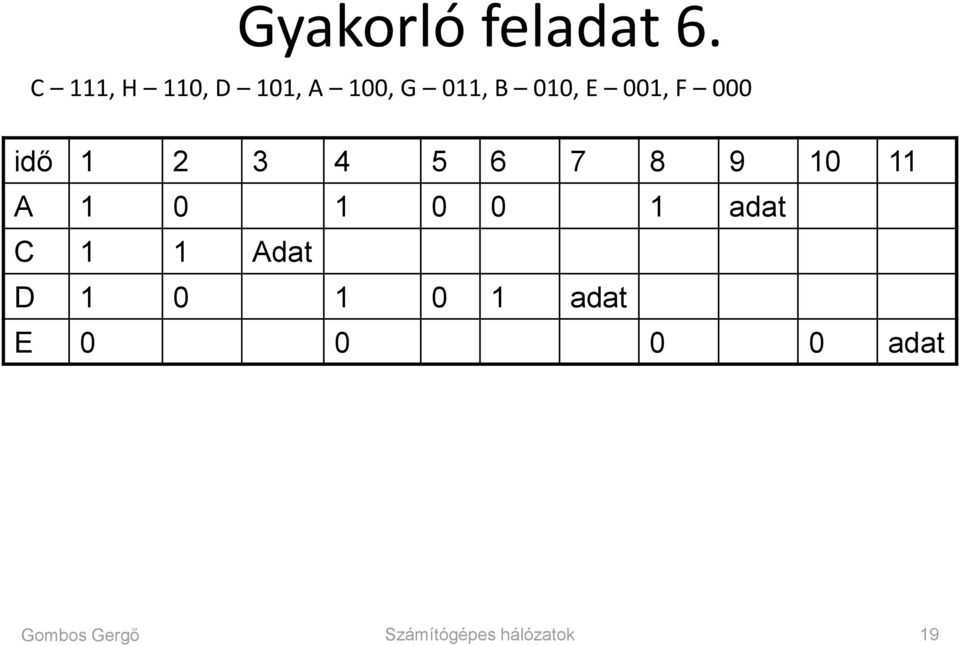

19 Gyakorló feladat 6. C 111, H 110, D 101, A 100, G 011, B 010, E 001, F 000 idő A adat C 1 1 Adat D adat E adat Gombos Gergő Számítógépes hálózatok 19

20 Gyakorló feladat 6. (Mok és Ward) 0. idő: C 111, H 110, D 101, A 100, G 011, B 010, E 001, F idő: H 111, D 110, A 101, G 100, B 011, E 010, F 001, C kör: H 111, A 110, G 101, B 100, E 011, F 010, C 001, D kör: H 111, G 110, B 101, E 100, F 011, C 010, D 001, A 000 idő A adat C 1 1 Adat D adat E adat Gombos Gergő Számítógépes hálózatok 20

21 Adaptív fa bejárás 1943 Dorfmana katonák szifiliszes fertőzöttségét vizsgálta Működés 0-adik időrésben mindenki küldhet. Ha ütközés történik, akkor megkezdődik a fa mélységi bejárása. A rések a fa egyes csomópontjaihoz vannak rendelve. Ütközéskor rekurzívan az adott csomópont bal illetve jobb gyerekcsomópontjánál folytatódik a keresés. Ha egy bitrés kihasználatlan marad, vagy pontosan egy állomás küld, akkor a szóban forgó csomópont keresése befejeződik. Gombos Gergő Számítógépes hálózatok 21

22 Gyakorló feladat 7. Adaptív fabejáró protokoll alkalmazásával tizenhat állomás verseng egy csatorna használatáért. Ha az összes olyan állomás, amelynek prímszáma van, egyszerre kerül adásra kész állapotba, akkor mennyi bit-résre van szükség a versengés feloldására? Gombos Gergő Számítógépes hálózatok 22

23 Gyakorló feladat 7. 2,3, 5,7, 11,1 3 2,3, 5,7 2,3 2, , , Gombos Gergő Számítógépes hálózatok 23

24 Gyakorló feladat 8. Egy megosztott kábel használati jogáért 2 n állomás egy csoportja verseng adaptív fabejárás protokoll használata mellett. Egy adott pillanatban kettő közülük adásra kész lesz. Minimálisan illetve maximálisan hány időrés szükséges a fa bejárásához? Gombos Gergő Számítógépes hálózatok 24

25 Gyakorló feladat 8. Minimális: 3 lépés Maximális: (log 2 2 n )*2 + 1 Gombos Gergő Számítógépes hálózatok 25
