1 Számítógépes hálózatok GY 2.gyakorlat Réteg modellek, alapfogalmak, forgalom elemzés - WireShark Laki Sándor ELTE IK Információs Rendszerek Tanszék lakis@inf.elte.hu 1

2 1. Házi feladat - Megoldás 2

3 Gyakorló feladatok 1.feladat Rendelje a következő fogalmakat az Internet négy rétegéhez! Csomagtovábbítás (packet forwarding) 3. Ethernet 4. Optikai kábel 5. TCP 6. Internet Protocol 7. Port cím 8. Koax kábel 9. Token ring 10. Wi-Fi 11. IP cím 12. HTTP 13. Útvonalmeghatározás (routing) 14. Web Service 15. BitTorrent 3

4 Gyakorló feladatok 2.feladat Tegyük fel, hogy egy aszimmetrikus pont-pont kapcsolat köti össze a földi bázisállomást és egy újonnan felépült holdbázist. A földről a holdra 100 Mbps, míg fordítva 10 Gbps a kapcsolat sávszélessége. A Föld és a Hold távolsága megközelítőleg km. Az adatokat rádióhullámok segítségével továbbítjuk, azaz a jelterjedés sebessége mindkét irányban kb. 3*10 8 m/s. Számítsa ki a minimális RTT-t a fenti linkre! RTT (Round Trip Time) = az az idő, amire egy csomagnak szüksége van ahhoz, hogy A-ból eljusson B-be, majd onnan vissza A-ba. Tegyük fel, hogy a csomag mérete 0. Tegyük fel, hogy a földi irányító központ egy 200 MB-os asztrofotót akar letölteni a holdbázisról. Mi az a minimális idő, ami egy 100 byteos kérés elküldése és a letöltés befejezése között eltelik? 4

5 Gyakorló feladatok 3.feladat Számítsa ki a késleltetést az első bit elküldésétől az utolsó megérkezéséig a következő esetekben: Adott egy 10 Mbps-os link, melyet egy egyszerű switch (store-and-forward) oszt két szakaszra. A szakaszokon a propagációs késés egyenként 13 ms. Mekkora a teljes késleltetés egy 3500 bit méretű csomag átküldésénél? A switchen a csomag fogadása és a továbbítása további késés nélkül, közvetlenül egymást után történik. Számítsa ki ugyanezt N db switch-csel! 5

6 Gyakorló feladatok 4.feladat A legtöbb hálózatban az adatkapcsolati réteg úgy kezeli az átviteli hibákat egy linken, hogy a hibás vagy elveszett frame-et újraküldi. Ha annak a valószínűsége, hogy egy frame hibás vagy elveszett p, mennyi az átviteli kisérletek (küldések) számának várható értéke egy frame sikeres küldéséhez (ha feltesszük, hogy a küldő minden sikertelen küldésről értesül)? 6

7 5.feladat Mennyi volt egy bit hossza méterben az eredeti as szabvány szerint? Számoljon 10 Mbpsos átviteli sebességgel, és használja azt a feltevést, hogy a koax kábelben a terjedési sebesség a fény vákuumbeli sebességének 2/3 része! 7

8 6.feladat Az internet mérete körülbelül 18 havonta megduplázódik. Az internetes hosztok pontos számát senki sem tudja, de a becslések szerint ez 2001-ben körülbelül 100 millió volt. Ebből az adatból kiindulva számolja ki az Internetes hosztok várható számát 2012-ben! Elhiszi-e ezt a becslést? Indokolja meg, hogy miért igen vagy miért nem! 8

9 Gyakorló feladatok 7.feladat Adott egy rendszer, aminek n rétegű protokollhierarchiája van. Az alkalmazások M bájt hosszúságú üzeneteket állítanak elő. Minden rétegben egy h bájt hosszúságú fejrész adódik az üzenethez. Mekkora hányadát foglalják le a hálózat sávszélességének a fejrészek? 9

10 8.feladat Az alábbi alhálózatot arra tervezték, hogy egy atomháborút is túléljen. Hány bombára lenne szükség ahhoz, hogy a csomópontok halmaza két, egymástól független halmazra essen szét? Egy bomba egy csomópontot és az összes hozzá kapcsolódó vonalat meg tudja semmisíteni. 10

11 Gyakorló feladatok 9.feladat A ping program segítségével derítse ki mennyi ideig tart, amíg a csomag a tartózkodási helyétől különféle más ismert helyekre eljut! Ebből számítsa ki, hogy megközelítőleg a csomag mekkora utat tett meg a két állomás között, és ez hogyan viszonyul a két állomás valódi fizikai távolságához? Berkeley.edu Berkeley, CA, USA Mit.edu Cambridge,MA, USA Vu.nl Amsterdam, NL Cape Town, ZA Sydney, AU 11

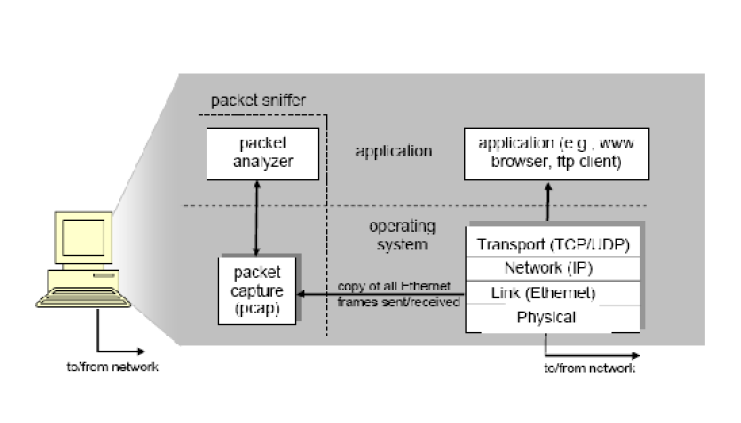

12 WireShark - Forgalom elemzés Ingyenes forgalom elemző eszköz: Ha nincs fent a gépen, akkor töltsük le a Portable verziót! Telepítésnél a forgalomszűrésére alkalmas modul telepítéséhez adminisztrátori jogok szükségesek. 12

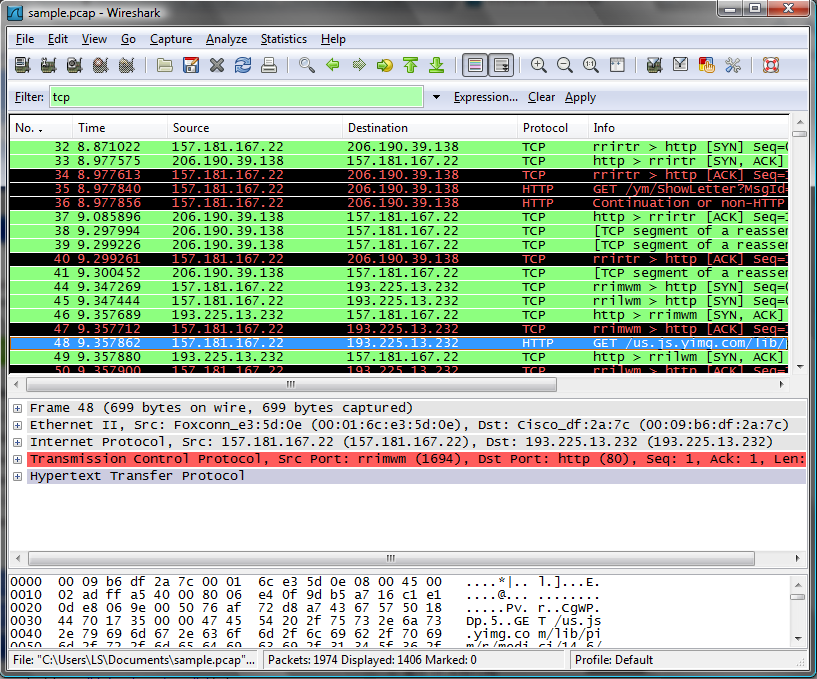

13 Wireshark Szűrő megadása (Display filter) Csomagok a felvett forgalomban A kiválasztott csomag protokoll-fejléc információi PDU-k A csomag tartalma hexadecimális és ASCII formátumban 13

14 Felvett forgalom elemzése Display filter Korábban rögzített forgalom utólagos elemzésére, részek kiszűrésére használható Szintakszis általánosan: 14

15 Display filter - Protocol Protocol ip, tcp, dns, ssh, http Expression gombra kattintva láthatjuk a teljes listát VAGY Help->Supported protocols 15

16 Display filter String1, String2: A protokoll mezőire is rákérdezhetünk Megadásuk opcionális és a protokolltól függő A teljes lista Expression gomb alatt Összehasonlító operátorok ==,!=,>=,<=,>,<,eq,ne,ge,le,gt,lt Logikai kifejezések &&,, ^^,!, and, or, xor, not 16

17 Pédák: http dns icmp Megjeleníti a http, dns és icmp forgalom csomagjait ip.addr== Olyan csomagok, ahol a cél vagy forrás IP címe ip.src!= && ip.dst== Olyan ip csomagok, ahol a címzett a és a forrás nem es IP címmel rendelkezik tcp.port==53 Olyan tcp kapcsolatok, ahol vagy a küldő vagy a fogadó az 53-as portot használja 17

18 Példák: tcp.dstport==25 tcp.flags tcp.flags.syn==1 http contains "js.yimg.com" 18

19 Feladat sample2.pcap: Milyen gépek névfeloldásaihoz tartozó DNS kérések szerepelnek a felvételben? Melyeket sikerült feloldani? Milyen forgalom bonyolódik az udp 53-as portján? Adja meg a pdf fájl elérését célzó csomagokat. Sikerült-e a fájl elérése? Milyen authorizációs sztringgel történt ez? Adja meg azon SNMP üzeneteket, melyek a címre mentek! Mely alkalmazások használnak UDP protokollt a fenti fájlban? Mi a fenti pdf fájl tartalma? 19

20 Feladat - sample3.pcap: Hány udp csomag szerepel a felvételben? Adja meg, hogy az első http kapcsolat mely webes tartalom elérését szolgálja? Sikerül a belépés az oldalra? Kideríthetők-e a felhasználó adatai? Username, password Adja meg azokat a csomagokat, melyek esetén a keret hossza kisebb mint 100 Byte vagy pontosan 618! Szűkítse a lekérdezést azokra a csomagokra, melyek a tcp es portját használják! 20
