1 Számítógépes hálózatok Harmadik gyakorlat forgalomszűrés, DNS, HTTP forgalom elemzés Előadó: Ács Zoltán

2 Hálózati forgalom elemzése 1/3 Különböző célok miatt szükség lehet a hálózati forgalom megfigyelésére egy adott alhálózaton: 1. szoftverek nyomon követésére, 2. hálózati teljesítmény analizálására, 3. a hálózatműködésének szemléltetésére, 4. lehallgatásra. A forgalom gyakorlatilag nem más, mint bájtok folyama.

3 Hálózati forgalom elemzése 2/3 A forgalom szűrésére és elemzésére több alternatíva is van, mint például: 1. a tcpdump C++ könyvtár csomag vagy 2. a WireShark csomag elemző szoftver. A félév során mi a Wireshark portable verzióját használjuk. Letöltés előtt ellenőrizze mindenki, hogy a laboros gépen megtalálható-e szoftver. Letöltési link: itt

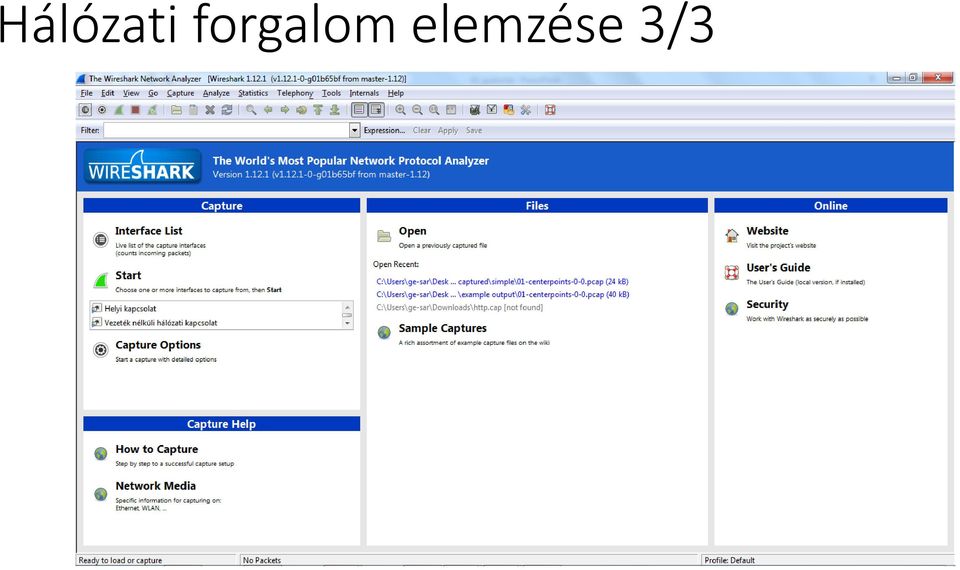

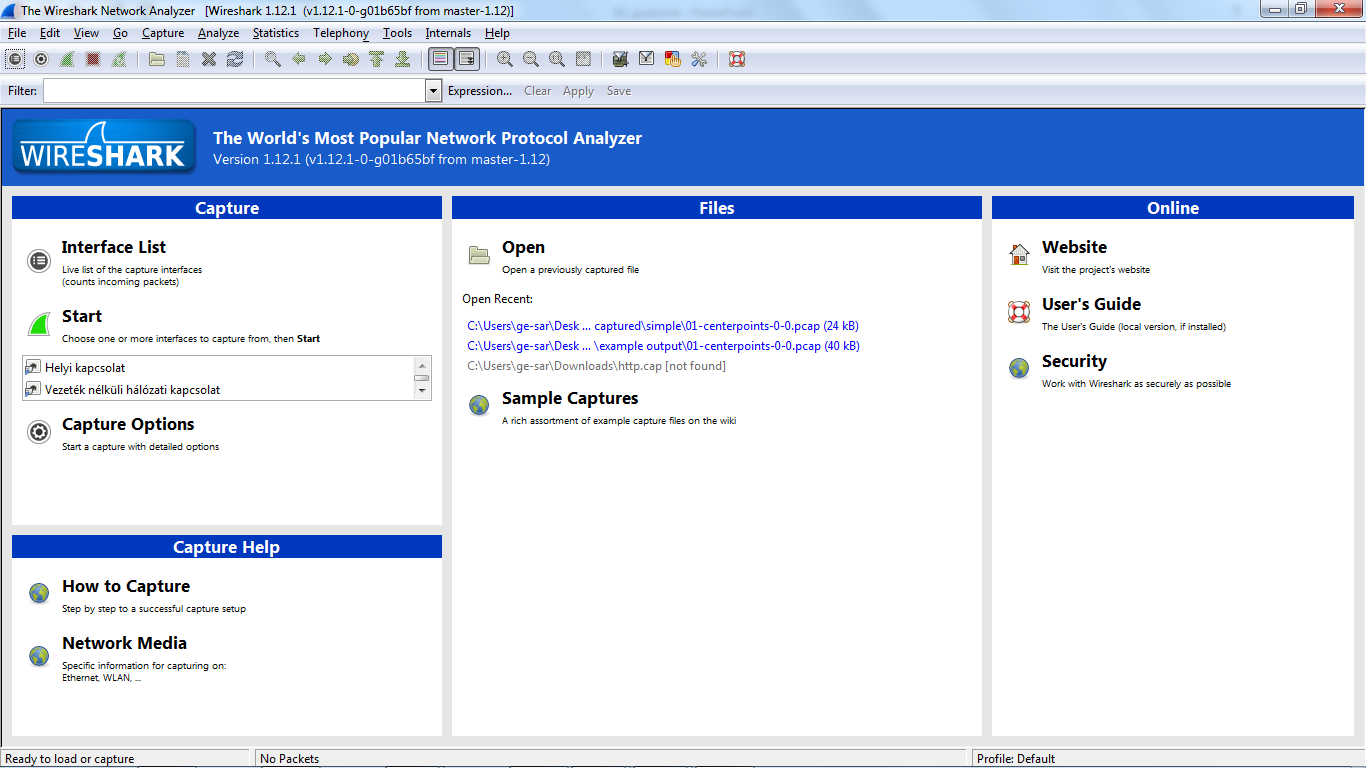

4 Hálózati forgalom elemzése 3/3

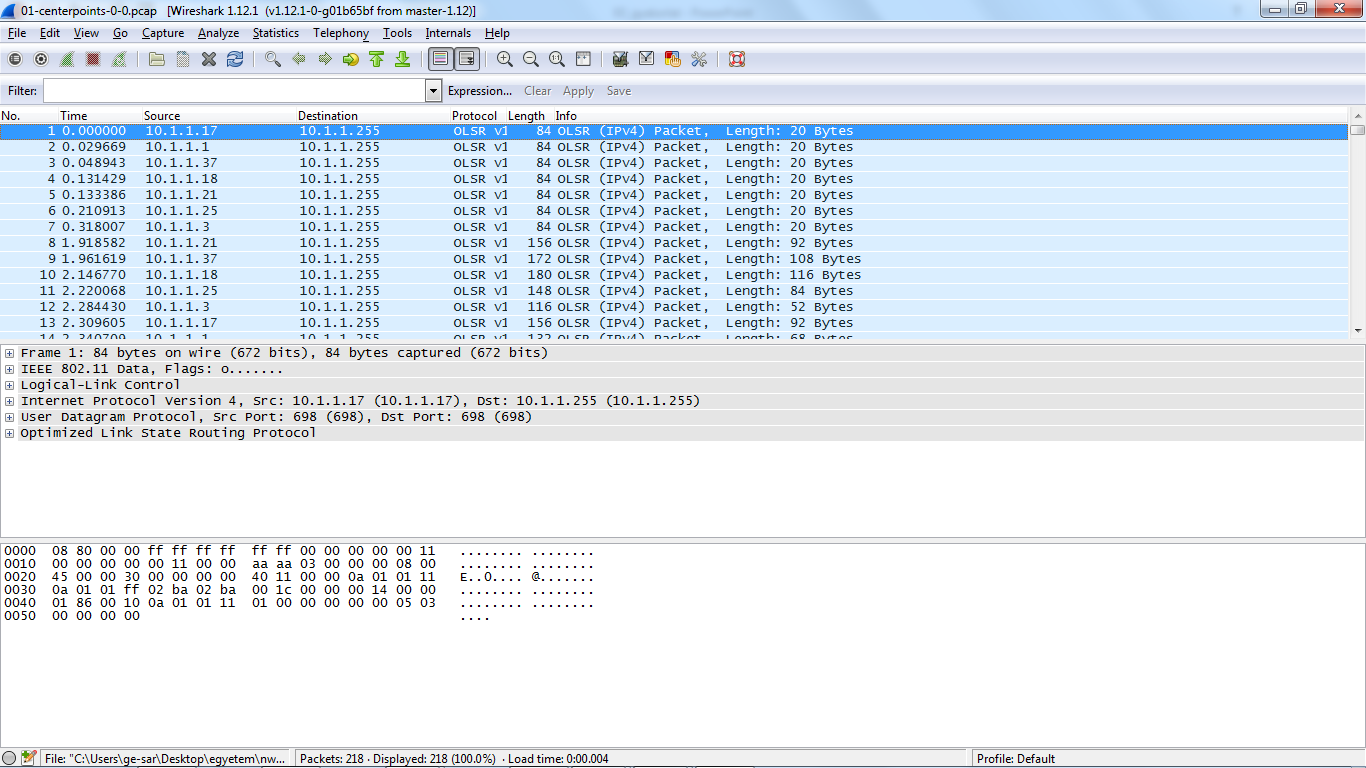

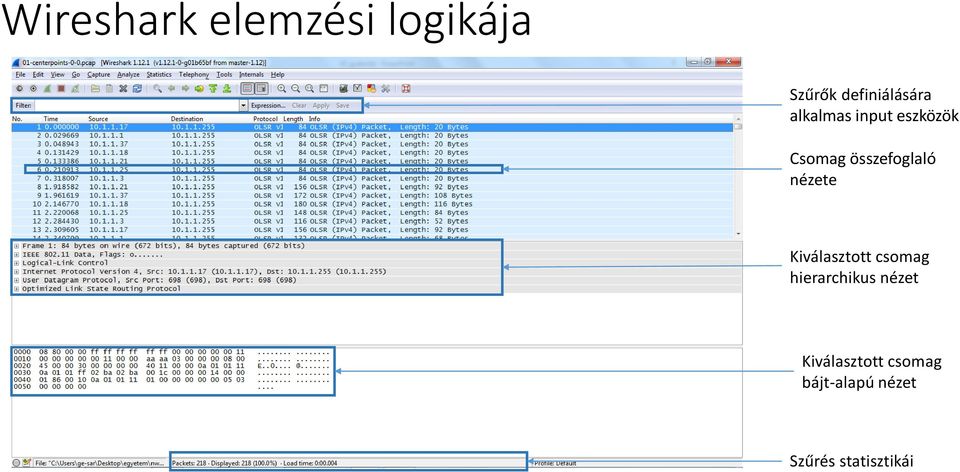

5 Wireshark elemzési logikája Szűrők definiálására alkalmas input eszközök Csomag összefoglaló nézete Kiválasztott csomag hierarchikus nézet Kiválasztott csomag bájt-alapú nézet Szűrés statisztikái

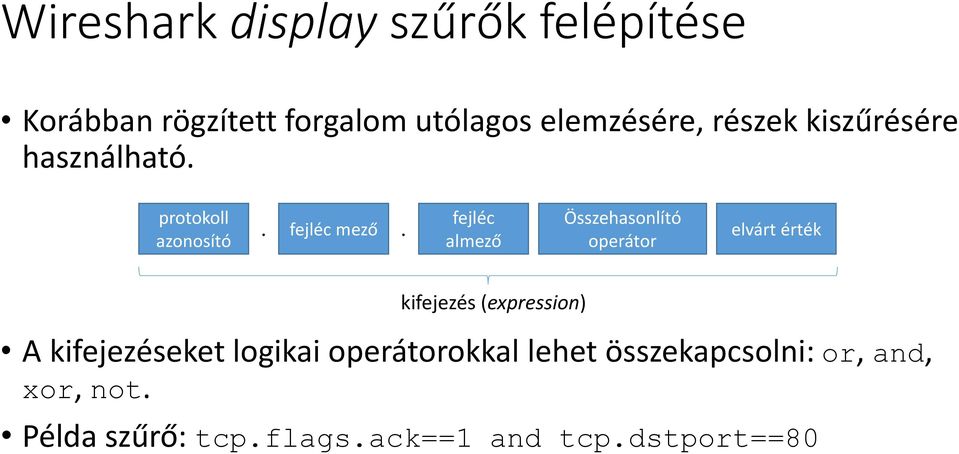

6 Wireshark display szűrők felépítése Korábban rögzített forgalom utólagos elemzésére, részek kiszűrésére használható. protokoll azonosító. fejléc mező. fejléc almező Összehasonlító operátor elvárt érték kifejezés (expression) A kifejezéseket logikai operátorokkal lehet összekapcsolni: or, and, xor, not. Példa szűrő: tcp.flags.ack==1 and tcp.dstport==80

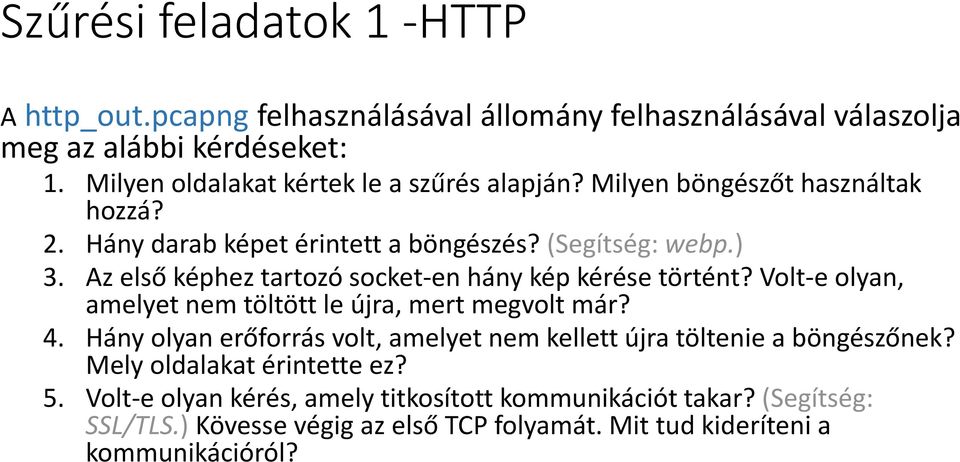

7 Szűrési feladatok 1 -HTTP A http_out.pcapng felhasználásával állomány felhasználásával válaszolja meg az alábbi kérdéseket: 1. Milyen oldalakat kértek le a szűrés alapján? Milyen böngészőt használtak hozzá? 2. Hány darab képet érintett a böngészés? (Segítség: webp.) 3. Az első képhez tartozó socket-en hány kép kérése történt? Volt-e olyan, amelyet nem töltött le újra, mert megvolt már? 4. Hány olyan erőforrás volt, amelyet nem kellett újra töltenie a böngészőnek? Mely oldalakat érintette ez? 5. Volt-e olyan kérés, amely titkosított kommunikációt takar? (Segítség: SSL/TLS.) Kövesse végig az első TCP folyamát. Mit tud kideríteni a kommunikációról?

8 Szűrési feladatok 2 - DNS A dns_out.pcapng felhasználásával állomány felhasználásával válaszolja meg az alábbi kérdéseket: 1. Hány domén név feloldást kezdeményeztek a szűrés alapján? Mely domén nevek voltak ezek? 2. Válaszon ki 3 darab különböző domén nevet, és keresse meg a válasz csomagokat hozzájuk? Hány darab válasz van az egyes kérésekre? (Segítség: ID.) 3. Volt-e olyan csomag amelyre nem érkezett válasz? 4. Hány olyan névfeloldás volt, amelyre több válasz is érkezett? 5. Volt-e iteratív lekérdezés a szűrésben? Ha igen, akkor mennyi? Ha nem, akkor mi lehet a magyarázat?

9 Szűrési feladatok 3 - Neptun A neptun_out.pcapng felhasználásával állomány felhasználásával válaszolja meg az alábbi kérdéseket: 1. Milyen oldalakat kértek le a szűrés alapján? Milyen böngészőt használtak hozzá? 2. Hány darab SSL/TLS protokollt használó csomag van? Az elsőn kövesse végig a kommunikációt. Minden működési elvnek megfelelően lezajlott? 3. Kezdeményezett-e megszakítást a szerver a kommunikáció során? 4. Kideríthető-e, hogy milyen kommunikáció folyt a szerver és a kliens között? Esetleg megtippelhető-e a használt böngésző típusa?

10 DNS lekérdezések A névfeloldást általában automatikusan elvégzi a használt eszköz, de néhány eszköz segítségével kezdeményezhető névfeloldás. Unix operációs rendszerben a dig parancs, Windows operációs rendszerben a nslookup parancs, Legfontosabb erőforrás rekordok: A, AAAA, MX, SOA, NS.

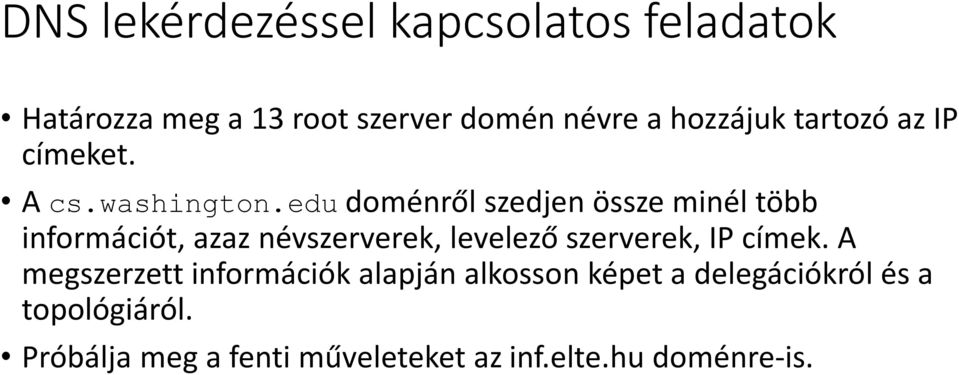

11 DNS lekérdezéssel kapcsolatos feladatok Határozza meg a 13 root szerver domén névre a hozzájuk tartozó az IP címeket. A cs.washington.edu doménről szedjen össze minél több információt, azaz névszerverek, levelező szerverek, IP címek. A megszerzett információk alapján alkosson képet a delegációkról és a topológiáról. Próbálja meg a fenti műveleteket az inf.elte.hu doménre-is.

12 Vége Köszönöm a figyelmet!
