2 Forgalomirányítás DEFINÍCIÓ A hálózati réteg szoftverének azon része, amely azért a döntésért felelős, hogy a bejövő csomag melyik kimeneti vonalon kerüljön továbbításra. A folyamat két jól-elkülöníthető lépésre bontható fel: 1.Forgalomirányító táblázatok feltöltése és karbantartása. 2.Továbbítás. Gombos Gergő Számítógépes hálózatok 2

3 Elárasztásos algoritmus Statikus algoritmus Minden bejövő csomagot minden kimenő vonalon továbbítunk kivéve azon, amin érkezett. Sok duplikátum keletkezik! 1.Ugrásszámlálót kell bevezetni (fejléc mező). Minden állomás csökkenti eggyel, amint 0-ára csökken eldobják. (út hossz) 2.Második kiküldés megakadályozása, azaz nyilvántartjuk a már kiküldött csomagokat. Sorszám elhelyezése a csomagokba, és a küldési sorszámok nyilvántartása. Gombos Gergő Számítógépes hálózatok 3

4 Távolságvektor alapú Minden router-nek egy táblázatot kell karbantartania, amelyben minden célhoz szerepel a legrövidebb ismert távolság, és annak a vonalnak az azonosítója, amelyiken a célhoz lehet eljutni. A táblázatokat a szomszédoktól származó információk alapján frissítik. Elosztott Bellman-Ford forgalomirányítási algoritmusként is nevezik. Gombos Gergő Számítógépes hálózatok 4

5 Forgalomirányítás Elosztott Belmann-Ford Minden csomópont csak a közvetlen szomszédjaival kommunikálhat. Aszinkron működés. Minden állomásnak van saját távolság vektora. Ezt periodikusan elküldi a direkt szomszédoknak. Minden router ismeri a közvetlen szomszédjaihoz a költséget. A kapott távolság vektorok alapján minden csomópont aktualizálja a saját vektorát. Gombos Gergő Számítógépes hálózatok 5

6 Elosztott Belmann-Ford Gombos Gergő Számítógépes hálózatok 6

7 Elosztott Belmann-Ford PROBLÉMA A jó hír gyorsan terjed. A rossz hír lassan terjed. A és B nem tudja, hogy C nem elérhető, amíg a távolság el nem ér egy limitet, amit végtelennek tekintenek. Azaz ciklusok keletkezhetnek. Lehetséges megoldások: split horizon : olyan utakat nem küld vissza a csomópont a szomszédjának, amit tőle tanult. (C-ről nem küld infót A B-nek) split horizon with poison reverse : negatív információt küld vissza arról a szomszédjának, amit tőle tanult. (C, ) Gombos Gergő Számítógépes hálózatok 7

8 Feladat 1 Tegyük fel, hogy egy távolság alapú forgalomirányítási protokollban a A és B routerek távolság vektora az alábbi ábrán található. A protokoll osztott Bellman-Ford algoritmust használ az útvonalak meghatározására. A költségek szimmetrikusak, azaz minden élen mindkét irányban azonosak. A cost next hop B 4 B C 6 C D 11 B E 10 C B cost next hop A 4 A C 10 A D 7 D E 14 A a) Tegyük fel, hogy a csomópontok a "split horizon" szabályt használják a távolságvektorok átadására. Adja meg azt a távolságvektort, amit B elküld A-nak, miután E és B közötti közvetlen kapcsolat költsége 5-re változik. b) Adja meg azt a távolságvektort, amit B az a. pontban küldene A-nak, ha "split horizon with poison reverse" szabályt használna. Gombos Gergő Számítógépes hálózatok 8

9 Dijkstra Mindig a legrövidebb utat választjuk! Gombos Gergő Számítógépes hálózatok 9

10 Dijkstra Mindig a legrövidebb utat választjuk! Gombos Gergő Számítógépes hálózatok 10

11 Feladat 2 Tekintsük a G = (V; E) gráfot az 1. ábrán egy hálózat reprezentánsának. Először számítsa ki Dijkstra algoritmusával egy legrövidebb utak fáját D csomópontból minden más csomóponthoz az előadás fóliákon szereplő pszeudó kód segítségével. Minden iteráció után jelölje a "kész" csomópontokat és adja meg minden uεv csomóponthoz d[u] és pred[u] értéket egy táblázatban. Ezt követően rajzolja fel a kiszámított legrövidebb utak fáját. Gombos Gergő Számítógépes hálózatok 11

12 Netmask Alhálózat címeinek leírása. Gombos Gergő Számítógépes hálózatok 12

13 Feladat 3 Hány cím elérhető a következő netmaskokkal és adjuk meg a minimális és maximális címet: / / /10 Gombos Gergő Számítógépes hálózatok 13

14 Hálózati forgalom elemzés Célok: Szoftverek nyomon követése Hálózati teljesítmény analizálása Hálózatműködés szemléltetése lehallgatás Gombos Gergő Számítógépes hálózatok 14

15 Elemző eszközök, parancsok Parancsok Ping Traceroute / tracert Ifconfig Nslookup / dig Tcpdump Tunnel Iptables (port forwarding) Eszközök Wireshark ( Gombos Gergő Számítógépes hálózatok 15

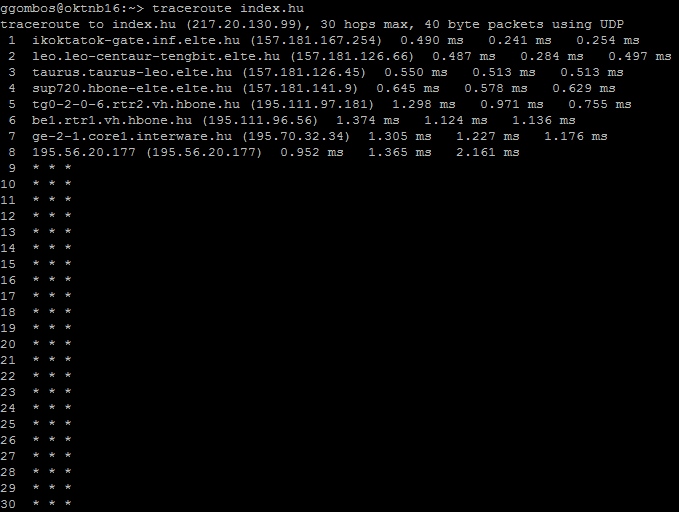

16 Traceroute / tracert Megmutatja a cél eléréséhez szükséges útvonalon szereplő domain-eket. Gombos Gergő Számítógépes hálózatok 16

17 Feladat 1 A ping program segítségével egy tesztelő csomagot küldhetünk egy adott helyre, hogy megmérjük, mennyi időt utazik oda és vissza. Használja most a pingel arra, hogy kiderítse, mennyi ideig tart, amíg a csomag a tartózkodási helyétől különféle más ismert helyekre eljut! Egyetemek: a berkeley.edu a kaliforniai Berkeleyben, a mit.edu a Massachusetts-i Cambridge-ben, a vu.nl a hollandiai Amszterdámban, a sydney.edu.au/az ausztráliai Sydneyben, a pedig a dél-afrikai Fokvárosban van Gombos Gergő Számítógépes hálózatok 17

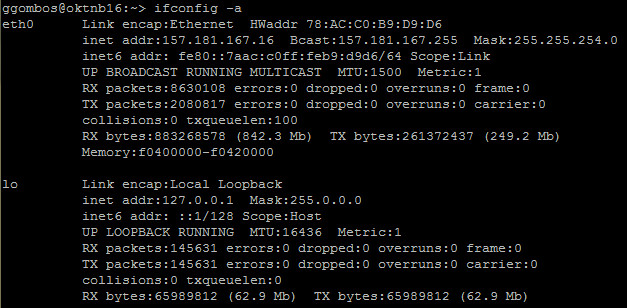

18 Ifconfig Hálózati interface-k listája Gombos Gergő Számítógépes hálózatok 18

19 DNS lekérdezések Általában automatikus, de kezdeményezhetjük a domain-nevek feloldását. Legfontosabb erőforrás rekordok: A, AAAA, MX, SOA, NS. Gombos Gergő Számítógépes hálózatok 19

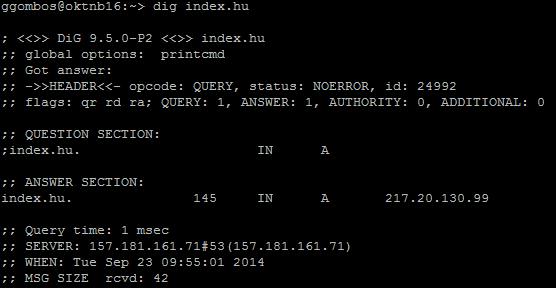

20 NSlookup Domain név feloldása IP címre Gombos Gergő Számítógépes hálózatok 20

21 DNS lekérdezési feladatok Határozza meg a 13 root szerver domain névre a hozzájuk tartozó az IP címeket. A cs.washington.edu doménről szedjen össze minél több információt, azaz névszerverek, levelező szerverek, IP címek. A megszerzett információk alapján alkosson képet a delegációkról és a topológiáról. Próbálja meg a fenti műveleteket az inf.elte.hu doménre-is. Gombos Gergő Számítógépes hálózatok 21

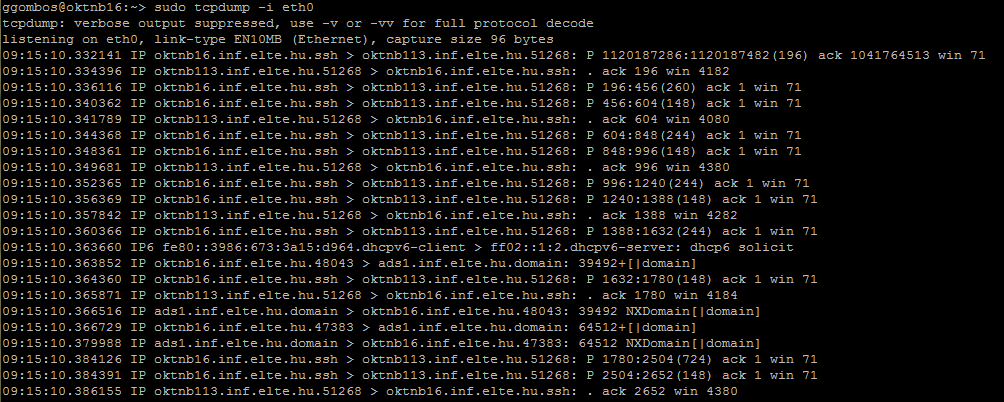

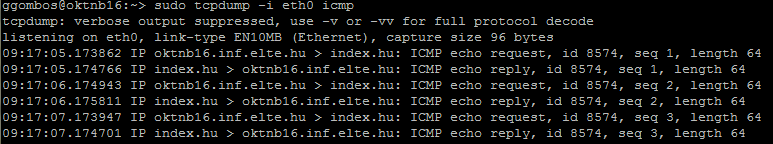

22 Tcpdump Forgalom figyelő eszköz Gombos Gergő Számítógépes hálózatok 22

23 Tcpdump Gombos Gergő Számítógépes hálózatok 23

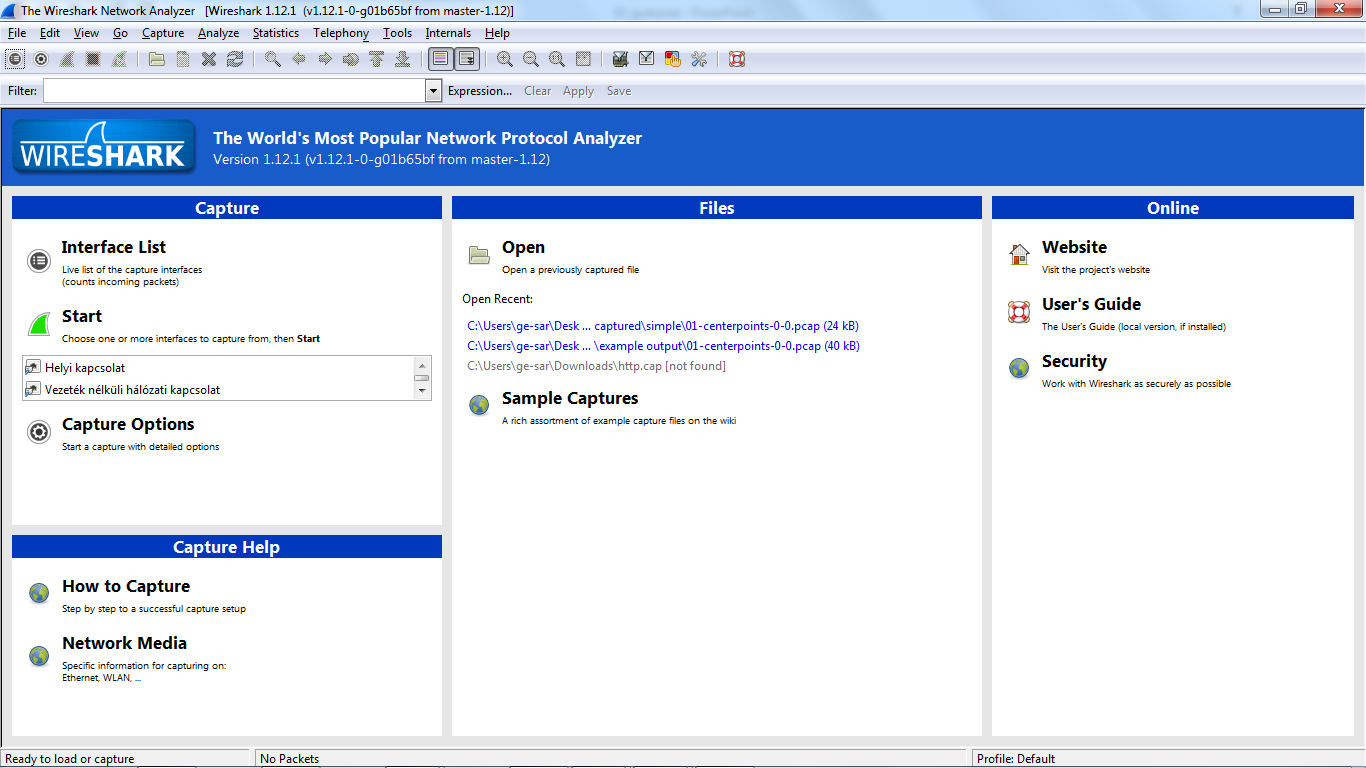

24 Wireshark Gombos Gergő Számítógépes hálózatok 24

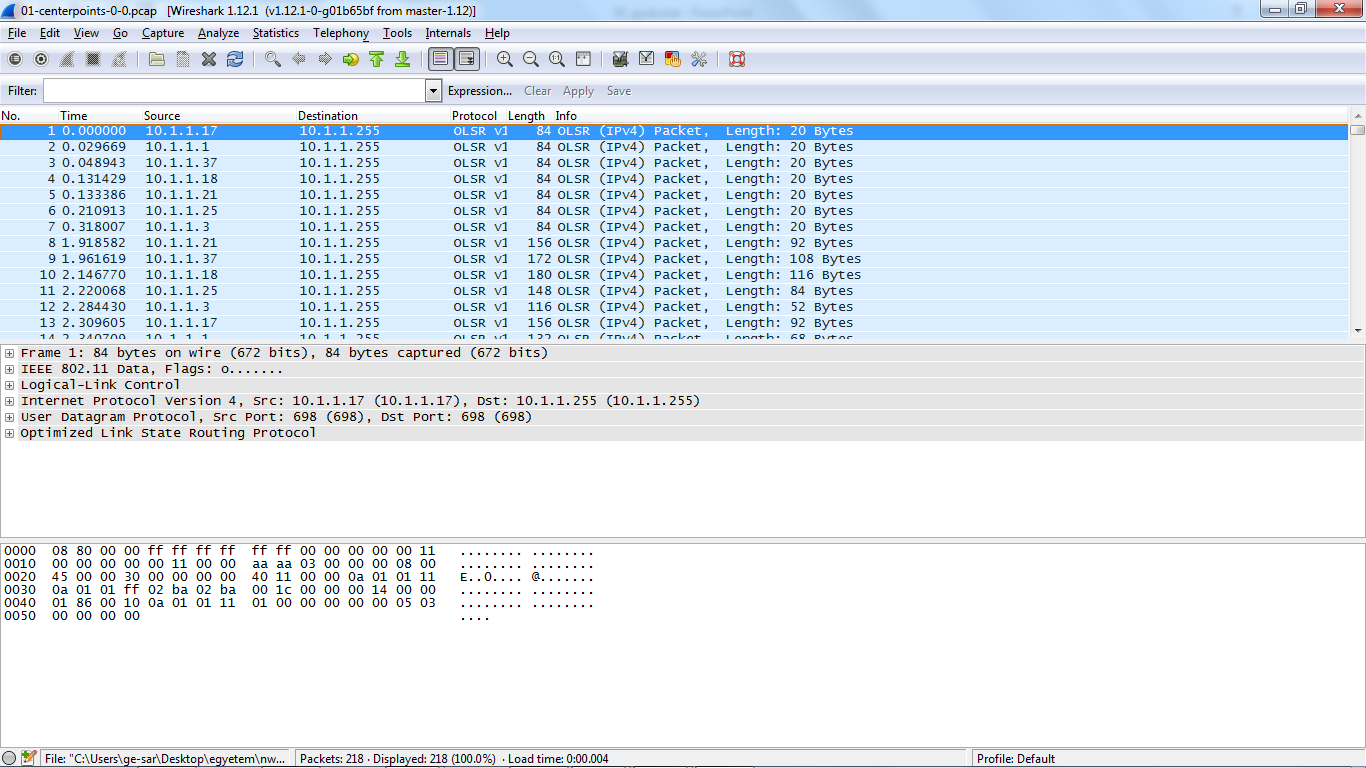

25 Wireshark Szűrők definiálására alkalmas input eszközök Csomag összefoglaló nézete Kiválasztott csomag hierarchikus nézet Kiválasztott csomag bájt-alapú nézet Szűrés statisztikái Gombos Gergő Számítógépes hálózatok 25

26 Wireshark Korábban rögzített adatok elemzésére szolgál. Szűrés felépítése: protokoll azonosító. fejléc mező. fejléc almező Összehasonlító operátor elvárt érték kifejezés (expression) Operátorok: or, and, xor, not Példa: tcp.flags.ack==1 and tcp.dstport==80 Gombos Gergő Számítógépes hálózatok 26

27 Szűrési feladatok 1 - HTTP A http_out.pcapng felhasználásával állomány felhasználásával válaszolja meg az alábbi kérdéseket: 1. Milyen oldalakat kértek le a szűrés alapján? Milyen böngészőt használtak hozzá? 2. Hány darab képet érintett a böngészés? (Segítség: webp.) 3. Az első képhez tartozó socket-en hány kép kérése történt? Volt-e olyan, amelyet nem töltött le újra, mert megvolt már? 4. Hány olyan erőforrás volt, amelyet nem kellett újra töltenie a böngészőnek? Mely oldalakat érintette ez? 5. Volt-e olyan kérés, amely titkosított kommunikációt takar? (Segítség: SSL/TLS.) Kövesse végig az első TCP folyamát. Mit tud kideríteni a kommunikációról? Gombos Gergő Számítógépes hálózatok 27
