1 Számítógépes Hálózatok 6. gyakorlat

2 Feladat 0 Tízezer repülőjegy-foglaló állomás egyetlen "slotted ALOHA"-csatorna használatáért verseng. Egy átlagos állomás 24 kérést ad ki óránként. Egy slot hossza 250 μs. Megközelítőleg mekkora a teljes feldolgozandó terhelés G? Hogyan határozható meg? Adja meg S(G) átvitelt is! Gombos Gergő Számítógépes hálózatok 2

3 Feladat 0 Tízezer repülőjegy-foglaló állomás egyetlen "slotted ALOHA"-csatorna használatáért verseng. Egy átlagos állomás 24 kérést ad ki óránként. Egy slot hossza 250 μs. Megközelítőleg mekkora a teljes feldolgozandó terhelés G? Hogyan határozható meg? * 24 kérés/óra = 200/3 kérés/sec /250 = 4000 slot/sec //1 μs = s G = (200/3) / 4000 = 1/60 kérés/slot Adja meg S(G) átvitelt is! S(G) = G * e -G =~ 0,01639 Gombos Gergő Számítógépes hálózatok 3

4 Gyakorló feladat 1 Számítsa ki a kontrollösszeget a következő üzenethez! Üzenet: Generátor polinóm: x 4 +x+1 Gombos Gergő Számítógépes hálózatok 4

5 Gyakorló feladat 1 Számítsa ki a kontrollösszeget a következő üzenethez! Üzenet: Generátor polinóm: x 4 +x+1 Megoldás: 1111 Gombos Gergő Számítógépes hálózatok 5

6 Gyakorló feladat 1. Történt-e hiba az átvitel során, ha a vevő a következő üzenetet kapja: A generátor polinom x 6 +x 4 +x+1. Gombos Gergő Számítógépes hálózatok 6

7 Gyakorló feladat 1. Történt-e hiba az átvitel során, ha a vevő a következő üzenetet kapja: A generátor polinom x 6 +x 4 +x+1. R(x) Gombos Gergő Számítógépes hálózatok 7

8 Gyakorló feladat 2. Tekintsünk nyolc állomást, melyek adaptív fa protokollal visznek át csomagokat. Az állomások azonosítói {0,..., 7}. Szimulálja a protokoll működését, ha az állomások 2, 3, 4, 6 egy időben akarnak csomagot átvinni. (Adja meg a verseny slot-okat ettől az időpillanattól addig, amíg a protokoll feloldja az ütközést.) Gombos Gergő Számítógépes hálózatok 8

9 Gyakorló feladat 2. Tekintsünk nyolc állomást, melyek adaptív fa protokollal visznek át csomagokat. Az állomások azonosítói {0,..., 7}. Szimulálja a protokoll működését, ha az állomások 2, 3, 4, 6 egyidőben akarnak csomagot átvinni. (Adja meg a verseny slot-okat ettől az időpillanattól addig, amíg a protokoll feloldja a kollíziót.) 2,3, 4,6 2,3 2, ,6 4 6 Gombos Gergő Számítógépes hálózatok 9

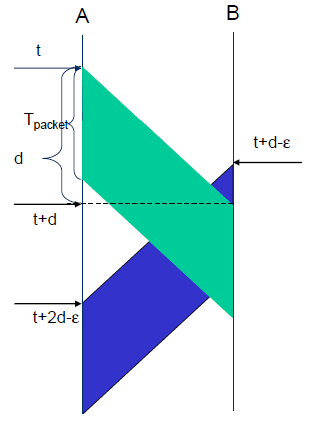

10 Minimális keretméret A maximális késleltetés és a CSMA/CD algoritmus közötti összefüggés miatt a keret elküldése minimum 2τ időre van szükség, ahol τ a két legtávolabbi állomás közötti késleltetést jelöli. Jelölje a H sávszélességet, v a jel terjedési sebességet, l max a maximális távolságot két állomás között, a τ a maximális propagációs késést és a D min pedig a minimális keretméretet. Ekkor a következő összefüggés írható fel. D min =2τH τ=l max /v Gombos Gergő Számítógépes hálózatok 10

11 Példa A szabványban a maximális távolság két állomás között: 2500 méter. Ez esetben 4 ismétlő van és a vonal 10Mb/s-os sávszélességet feltételezünk. A legrosszabb esetre 50 μs-ot rögzítettek az RTT értékének. Azaz minimum 500 bit átvitele kell, ezt kerekítették fel 512bitre (64bájtra). Gombos Gergő Számítógépes hálózatok 11

12 Gyakorló feladat 3. Tekintsük egy 1 Gbps CSMA/CD protokoll tervezését maximum 300 méter hosszú rézkábelen való használatra (repeater nincs), melyben az elektromágneses hullámok terjedési sebessége 1.8*10 8 m/s (0,6*fénysebesség). Mekkora a minimális keret méret? Hogyan határozza ezt meg? D min =2τH τ=l max /v Gombos Gergő Számítógépes hálózatok 12

13 Gyakorló feladat 3. Tekintsük egy 1 Gbps CSMA/CD protokoll tervezését maximum 300 méter hosszú rézkábelen való használatra (repeater nincs), melyben az elektromágneses hullámok terjedési sebessége 1.8*10 8 m/s. Mekkora a minimális keret méret? Hogyan határozza ezt meg? d = l / v = 300 m / 1,8 * 10^8 m/s T gen >= 2d T gen = x/c = x/10^9 Mbps x / 10^9 >= 2 * 5/3 *10^-6 T mingen >= 1/3 * 10^4 s min keretméret = 1/3 * 10^4 bit Gombos Gergő Számítógépes hálózatok 13

14 Gyakorló feladat 4 2 állomás 10 Mbps-es hálózat köt össze közvetlen. tudjuk hogy a minimális keretméret 500 byte - Mekkora lehet a maximális távolság két eszköz között? Koax kábelen sebesség = 0,6 * 3*10^8 D min =2τH τ=l max /v Gombos Gergő Számítógépes hálózatok 14

15 Gyakorló feladat 4. 2 állomás 10 Mbps-es hálózat köt össze közvetlen. tudjuk hogy a minimális keretméret 500 byte - Mekkora lehet a maximális távolság két eszköz között? x/c = Tgen >= 2d 500 byte / 10 Mbps >= 2d 4*10^3 bit / 10^7 bit/s >= 2d 2*10^-4 >= d //propagációs késés 2*10^-4 >= d = l/r 2*10^-4 s >= 3*10^8 * 0,6 m/s 6*10^4*60% >= l 36km>=l Gombos Gergő Számítógépes hálózatok 15

16 Gyakorló feladat 5. Mennyi a max prop delay fast ethernet (100Mbps) esetén kábelek max hossza 200m és 1 Class I repeater tartalmaz amely 0,7 μs késést okoz kábelek max hossza 205m és 2 Class II repeater tartalmaz amely 0,43μs késést okoz Adjuk meg a minimális keretméretet! D min =2τH τ=l max /v Gombos Gergő Számítógépes hálózatok 16

17 Gyakorló feladat 5. Mennyi a max prop delay fast ethernet (100Mbps) esetén kábelek max hossza 200m és 1 Class I repeater tartalmaz amely 0,7 μs késést okoz kábelek max hossza 205m és 2 Class II repeater tartalmaz amely 0,46μs késést okoz Adjuk meg a minimális keretméretet! v = 0,6*3*10^8 m/s = 1,8 * 10^8 m/s d = l/v 1- dp = 200m / v = (2/1,8) * 10^-6 s 2- dp = 205m / v = (2,05 / 1,8) * 10^-6 s késleltetés: 1- ds = (2/1,8 + 0,7) * 10^-6 s 2- ds = (2,05/1,8 + 0,92) * 10^-6 s x / 100Mbps >= 2ds 1 - x >= 2* (2/1,8+0,7)*10^2 bit 2 - x >= 2* (2,05/1,8+0,92)*10^2 bit Gombos Gergő Számítógépes hálózatok 17

18 Vége
