1 Elektromos forgatóhajtóművek Atomerőművi szerelvények automatizálásához SAN 07.1 SAN 25.1 SARN 07.1 SARN 25.1 ISO 9001 ISO Tanúsítvány reg. sz Termékismertető

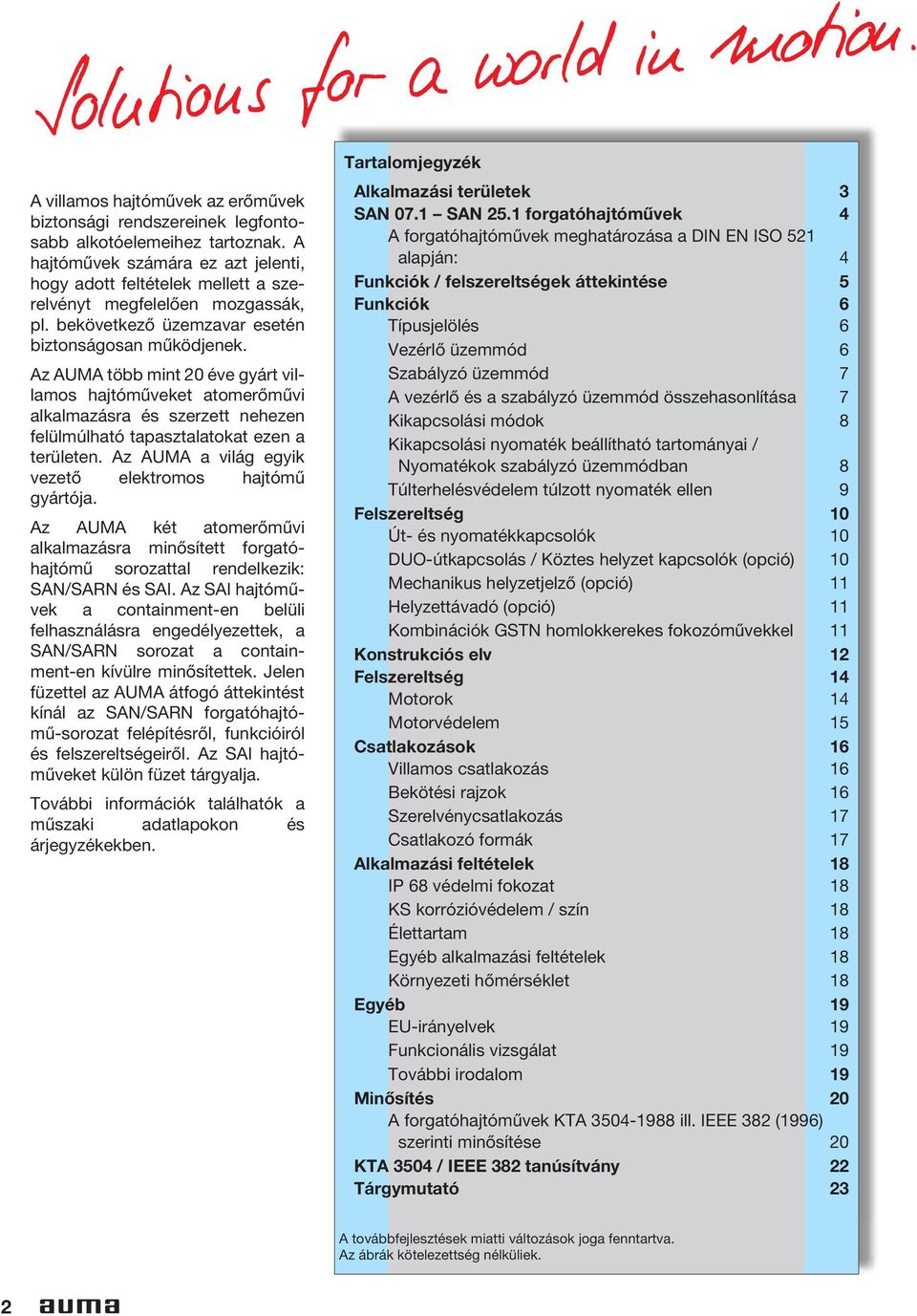

2 A villamos hajtóművek az erőművek biztonsági rendszereinek legfontosabb alkotóelemeihez tartoznak. A hajtóművek számára ez azt jelenti, hogy adott feltételek mellett a szerelvényt megfelelően mozgassák, pl. bekövetkező üzemzavar esetén biztonságosan működjenek. Az AUMA több mint 20 éve gyárt villamos hajtóműveket atomerőművi alkalmazásra és szerzett nehezen felülmúlható tapasztalatokat ezen a területen. Az AUMA a világ egyik vezető elektromos hajtómű gyártója. Az AUMA két atomerőművi alkalmazásra minősített forgatóhajtómű sorozattal rendelkezik: SAN/SARN és SAI. Az SAI hajtóművek a containment-en belüli felhasználásra engedélyezettek, a SAN/SARN sorozat a containment-en kívülre minősítettek. Jelen füzettel az AUMA átfogó áttekintést kínál az SAN/SARN forgatóhajtómű-sorozat felépítésről, funkcióiról és felszereltségeiről. Az SAI hajtóműveket külön füzet tárgyalja. További információk találhatók a műszaki adatlapokon és árjegyzékekben. Tartalomjegyzék Alkalmazási területek 3 SAN 07.1 SAN 25.1 forgatóhajtóművek 4 A forgatóhajtóművek meghatározása a DIN EN ISO 521 alapján: 4 Funkciók / felszereltségek áttekintése 5 Funkciók 6 Típusjelölés 6 Vezérlő üzemmód 6 Szabályzó üzemmód 7 A vezérlő és a szabályzó üzemmód összehasonlítása 7 Kikapcsolási módok 8 Kikapcsolási nyomaték beállítható tartományai / Nyomatékok szabályzó üzemmódban 8 Túlterhelésvédelem túlzott nyomaték ellen 9 Felszereltség 10 Út- és nyomatékkapcsolók 10 DUO-útkapcsolás / Köztes helyzet kapcsolók (opció) 10 Mechanikus helyzetjelző (opció) 11 Helyzettávadó (opció) 11 Kombinációk GSTN homlokkerekes fokozóművekkel 11 Konstrukciós elv 12 Felszereltség 14 Motorok 14 Motorvédelem 15 Csatlakozások 16 Villamos csatlakozás 16 Bekötési rajzok 16 Szerelvénycsatlakozás 17 Csatlakozó formák 17 Alkalmazási feltételek 18 IP 68 védelmi fokozat 18 KS korrózióvédelem / szín 18 Élettartam 18 Egyéb alkalmazási feltételek 18 Környezeti hőmérséklet 18 Egyéb 19 EU-irányelvek 19 Funkcionális vizsgálat 19 További irodalom 19 Minősítés 20 A forgatóhajtóművek KTA ill. IEEE 382 (1996) szerinti minősítése 20 KTA 3504 / IEEE 382 tanúsítvány 22 Tárgymutató 23 A továbbfejlesztések miatti változások joga fenntartva. Az ábrák kötelezettség nélküliek. 2

3 Alkalmazási területek Az AUMA SAN és SARN sorozatú forgatóhajtóműveket containment-en kívüli alkalmazásokra minősítették. Ez az ábra sárga színű területének felel meg. Minden olyan helyen alkalmazhatók, ahol valamely szerelvény automatizálásához forgó mozgás szükséges. Szinte minden szerelvényautomatizálási feladat követelményeihez hozzáilleszthetők. Ez a következők szerint érhető el: változatos kombinációs lehetőségek AUMA fokozóművekkel, melyek úgyszintén rendelkeznek atomerőművi alkalmazásra szóló minősítéssel. Ezek tovább növelik a nyomatéktartományt és/vagy a forgatóhajtóművet lengő- vagy lineáris hajtóművé alakítják; variációk magas száma. Legyen szó vezérlő vagy több opcióval rendelkező szabályzó üzemmódról, mindegyikhez rendelkezésre áll a megfelelő kivitel. Containment Gépház a turbinával és a generátorral containment-en kívüli terület: SAN 07.1 SAN 25.1 / SARN 07.1 SARN 25.1 containment-en belüli terület: SAI 6 SAI 100 / SARI 6 SARI 100 (külön füzet) 3

4 SAN 07.1 SAN 25.1 forgatóhajtóművek SAN 07.1 SAN 16.1 SARN 07.1 SARN 16.1 forgatóhajtóművek Forgatónyomaték 1) : Nm Fordulatszám: min -1 SAN 25.1 SARN 25.1 forgatóhajtóművek Forgatónyomaték 1) : Nm-ig Fordulatszám: 4-90 min -1 A forgatóhajtóművek meghatározása a DIN EN ISO 521 alapján: A forgatóhajtómű a forgatónyomatékot legalább egy teljes fordulat megtételével adja át a szerelvénynek. Tolóerőt is felvehet. 1) A KTA szerint minősített hajtóműveknél. Az IEEE szerint alkalmazott hajtóművekre az adatok egyéb követelmények miatt eltérnek (ld. külön adatlapot). 4

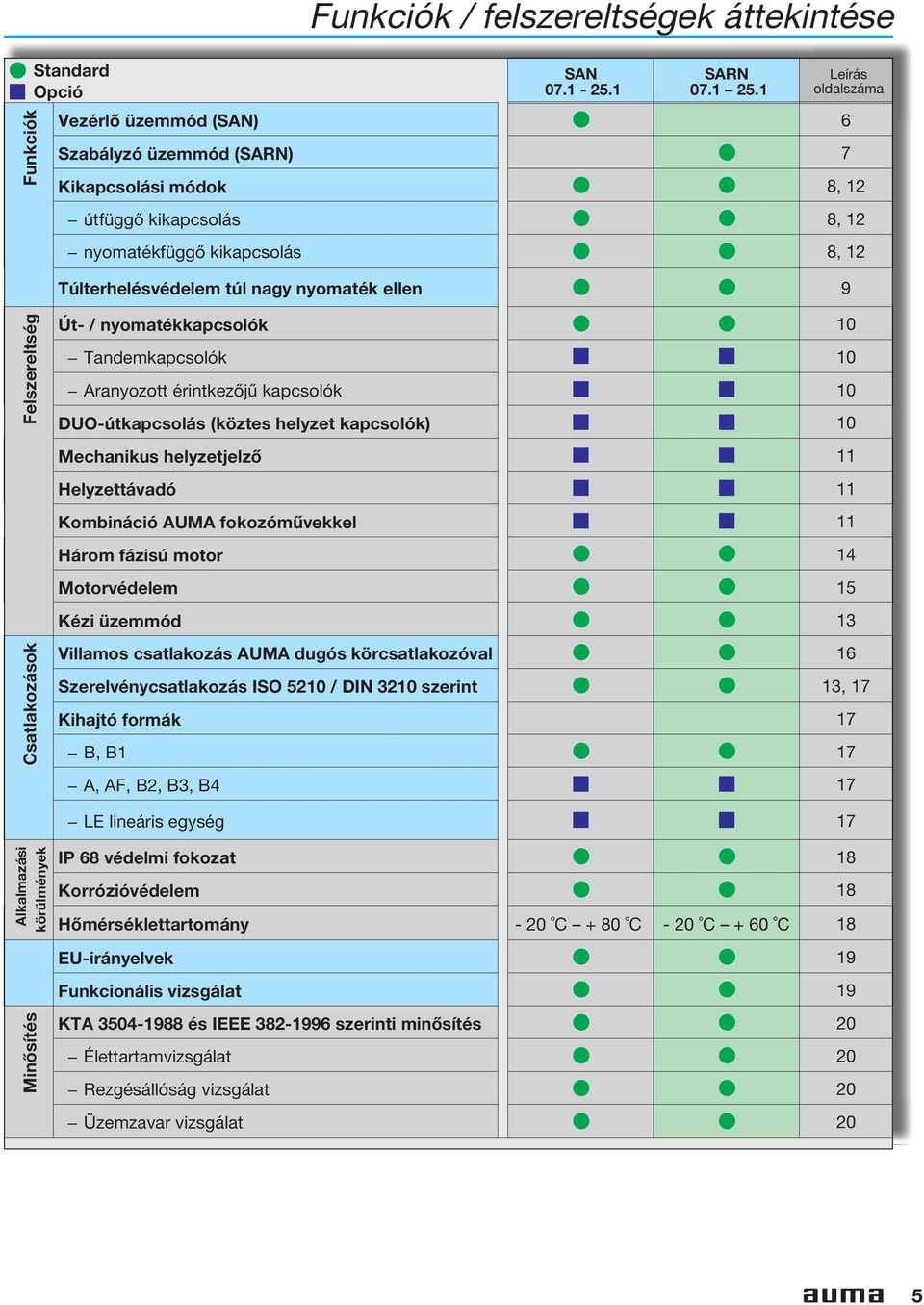

5 Standard Opció Funkciók Funkciók / felszereltségek áttekintése SAN SARN Leírás oldalszáma Vezérlő üzemmód (SAN) 6 Szabályzó üzemmód (SARN) 7 Kikapcsolási módok 8, 12 útfüggő kikapcsolás 8, 12 nyomatékfüggő kikapcsolás 8, 12 Túlterhelésvédelem túl nagy nyomaték ellen 9 Felszereltség Út- / nyomatékkapcsolók 10 Tandemkapcsolók 10 Aranyozott érintkezőjű kapcsolók 10 DUO-útkapcsolás (köztes helyzet kapcsolók) 10 Mechanikus helyzetjelző 11 Helyzettávadó 11 Kombináció AUMA fokozóművekkel 11 Három fázisú motor 14 Motorvédelem 15 Kézi üzemmód 13 Csatlakozások Villamos csatlakozás AUMA dugós körcsatlakozóval 16 Szerelvénycsatlakozás ISO 5210 / DIN 3210 szerint 13, 17 Kihajtó formák 17 B, B1 17 A, AF, B2, B3, B4 17 LE lineáris egység 17 Alkalmazási körülmények IP 68 védelmi fokozat 18 Korrózióvédelem 18 Hőmérséklettartomány - 20 C + 80 C - 20 C + 60 C 18 EU-irányelvek 19 Funkcionális vizsgálat 19 Minősítés KTA és IEEE szerinti minősítés 20 Élettartamvizsgálat 20 Rezgésállóság vizsgálat 20 Üzemzavar vizsgálat 20 5

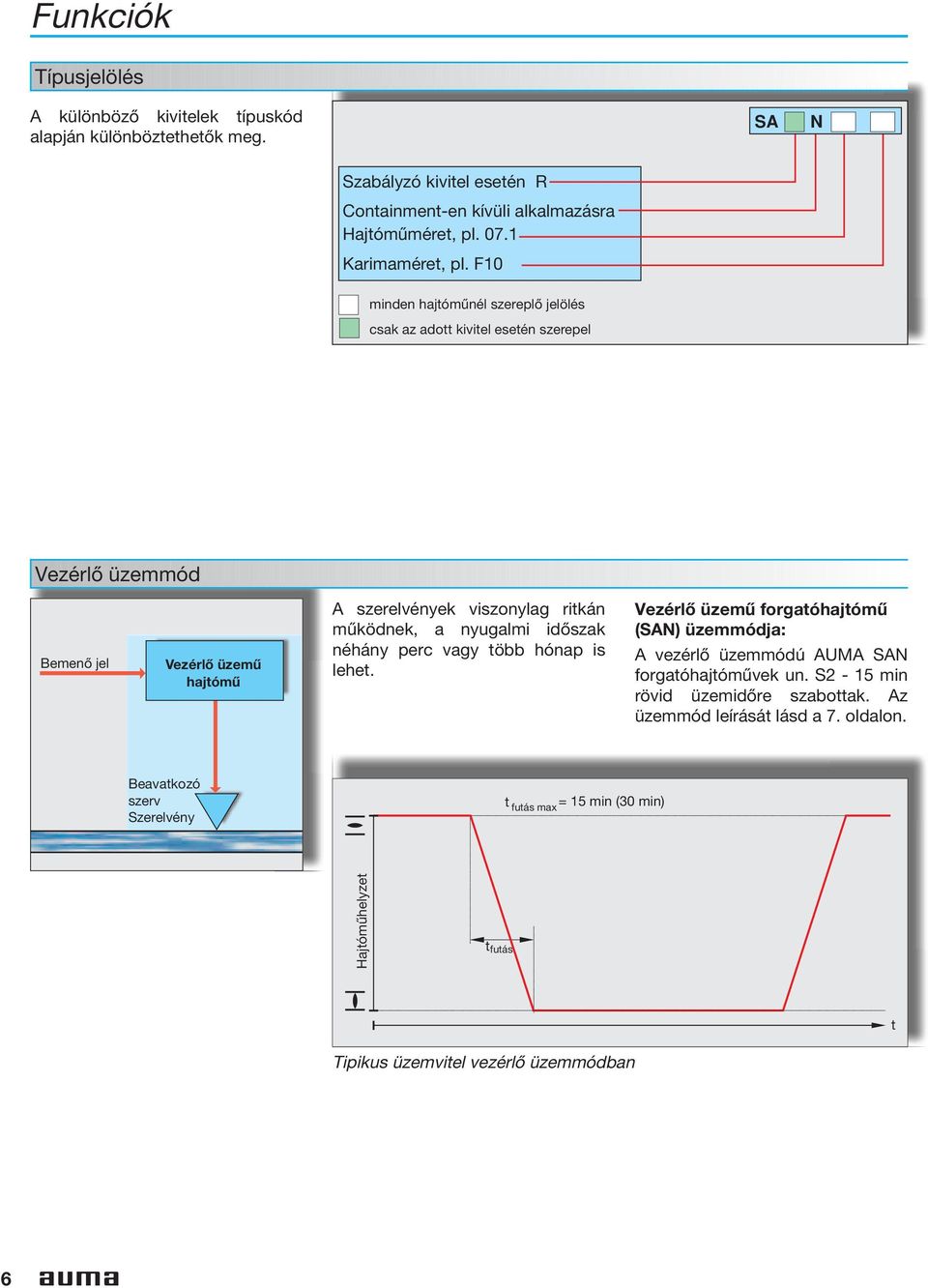

6 Funkciók Típusjelölés A különböző kivitelek típuskód alapján különböztethetők meg. SA N Szabályzó kivitel esetén R Containment-en kívüli alkalmazásra Hajtóműméret, pl Karimaméret, pl. F10 minden hajtóműnél szereplő jelölés csak az adott kivitel esetén szerepel Vezérlő üzemmód Bemenő jel Vezérlő üzemű hajtómű A szerelvények viszonylag ritkán működnek, a nyugalmi időszak néhány perc vagy több hónap is lehet. Vezérlő üzemű forgatóhajtómű (SAN) üzemmódja: A vezérlő üzemmódú AUMA SAN forgatóhajtóművek un. S2-15 min rövid üzemidőre szabottak. Az üzemmód leírását lásd a 7. oldalon. Beavatkozó szerv Szerelvény t futás max = 15 min (30 min) Hajtóműhelyzet t futás t Tipikus üzemvitel vezérlő üzemmódban 6

7 Funkciók Szabályzó üzemmód Szabályzó alkalmazásban az alapjel sok hatásnak van kitéve. A vezérlő jel változásai - nyomásingadozások a csővezetékben, hőmérséklet-változások - oly módon befolyásolják a folyamatot, ami a beavatkozó szerv gyakori utánállítását teszi szükségessé, érzékeny szabályzások esetén akár néhány másodpercen belül. Ennek megfelelően magasak az alkalmazandó hajtóművel szemben támasztott követelmények. A mechanikának és a motornak megfelelőnek kell lennie, hogy a nagy kapcsolási számnak ellenálljon a szükséges szabályzási pontosság csorbulása nélkül. A folyamatszabályzó vezérlőjele A szabályzott jel visszacsatolása a folyamatszabályzóhoz Érzékelő Helyzetszabályzó A szerelvény helyzete Szabályzott folyamat Beavatkozó szerv (Szerelvény) Szabályzó üzemű hajtómű Szabályzó üzemű forgatóhajtómű (SARN) üzemmódja: A szabályzó üzemű AUMA SARN forgatóhajtóművek S4-25 % üzemre szabottak. Hajtóműhelyzet t Tipikus üzemvitel szabályzó üzemmódban A vezérlő és a szabályzó üzemmód összehasonlítása Vezérlő üzemmód Szabályzó üzemmód Üzemmódok a VDE 0530 / IEC 34-1 szerint S2 Az üzemidő hossza állandó terhelés mellett olyan rövid, hogy az állandósult hőmérsékleti állapot még nem valósul meg. A szünet olyan hosszú, hogy a berendezés visszahűl a környezeti hőmérsékletre. A rövid üzem hossza 15 percben korlátozott. S4 Az üzem felfutási időből, állandó terhelésű szakaszból és nyugalmi időtartamból álló, hasonló periódusokat tartalmazó tartós műküdéssorozat. A nyugalmi idő elegendően hosszú, hogy az állandósult hőmérsékleti állapot még nem valósul meg. S4-25 % esetén a relatív bekapcsolt időtartam 25 %-ban korlátozott. Megengedett kapcsolási gyakoriság Hajtóműméret SARN Max. kapcsolási gyakoriság [c/h] 1) 1) 1) ) magasabb kimenő fordulatszám esetén a kapcsolási gyakoriság csökken, ld. a műszaki adatlapot. 7

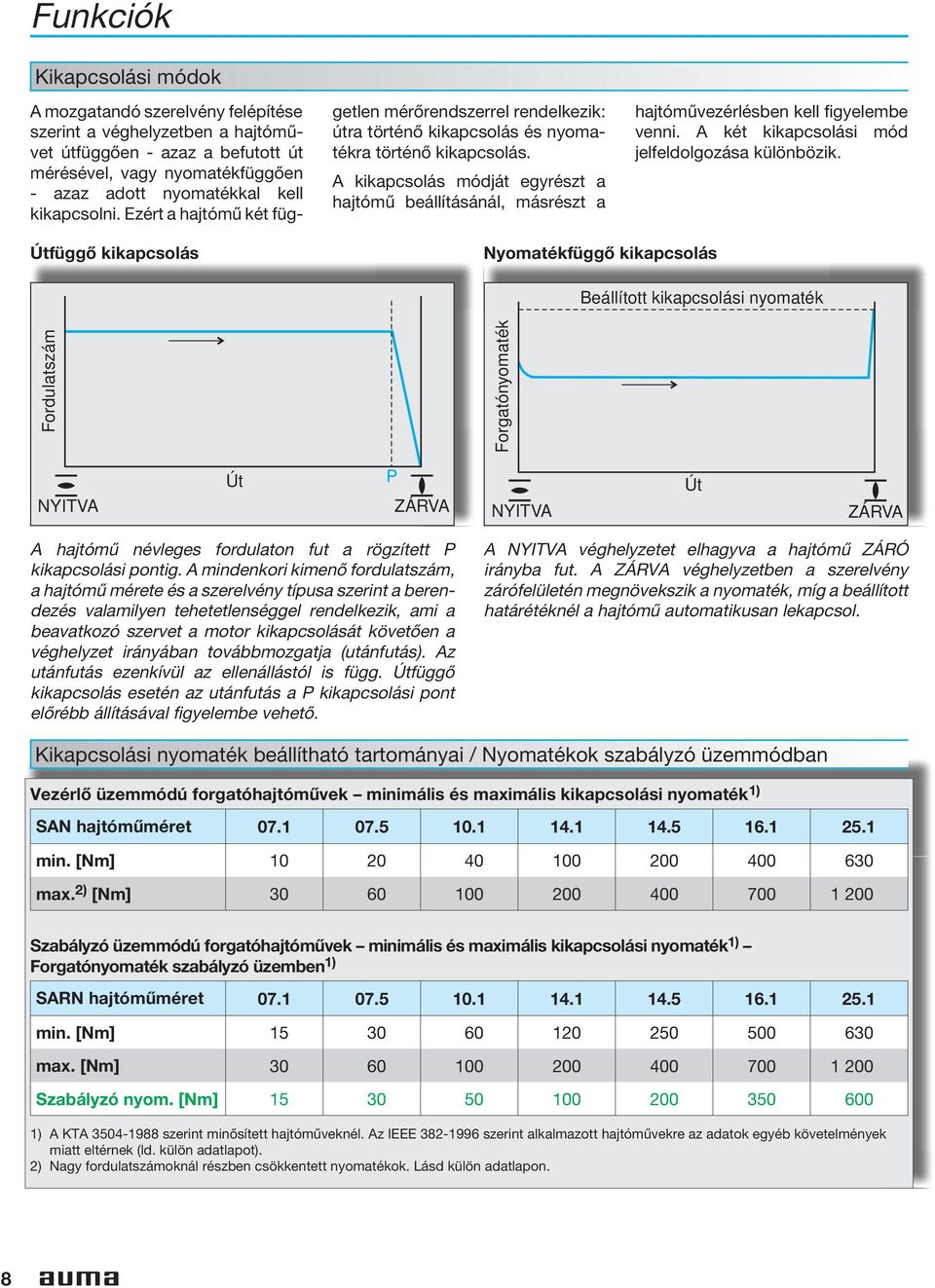

8 Funkciók Kikapcsolási módok A mozgatandó szerelvény felépítése szerint a véghelyzetben a hajtóművet útfüggően - azaz a befutott út mérésével, vagy nyomatékfüggően - azaz adott nyomatékkal kell kikapcsolni. Ezért a hajtómű két független mérőrendszerrel rendelkezik: útra történő kikapcsolás és nyomatékra történő kikapcsolás. A kikapcsolás módját egyrészt a hajtómű beállításánál, másrészt a hajtóművezérlésben kell figyelembe venni. A két kikapcsolási mód jelfeldolgozása különbözik. Útfüggő kikapcsolás Nyomatékfüggő kikapcsolás Beállított kikapcsolási nyomaték Fordulatszám Forgatónyomaték NYITVA Út P ZÁRVA NYITVA Út ZÁRVA A hajtómű névleges fordulaton fut a rögzített P kikapcsolási pontig. A mindenkori kimenő fordulatszám, a hajtómű mérete és a szerelvény típusa szerint a berendezés valamilyen tehetetlenséggel rendelkezik, ami a beavatkozó szervet a motor kikapcsolását követően a véghelyzet irányában továbbmozgatja (utánfutás). Az utánfutás ezenkívül az ellenállástól is függ. Útfüggő kikapcsolás esetén az utánfutás a P kikapcsolási pont előrébb állításával figyelembe vehető. A NYITVA véghelyzetet elhagyva a hajtómű ZÁRÓ irányba fut. A ZÁRVA véghelyzetben a szerelvény zárófelületén megnövekszik a nyomaték, míg a beállított határétéknél a hajtómű automatikusan lekapcsol. Kikapcsolási nyomaték beállítható tartományai / Nyomatékok szabályzó üzemmódban Vezérlő üzemmódú forgatóhajtóművek minimális és maximális kikapcsolási nyomaték 1) SAN hajtóműméret min. [Nm] max. 2) [Nm] Szabályzó üzemmódú forgatóhajtóművek minimális és maximális kikapcsolási nyomaték 1) Forgatónyomaték szabályzó üzemben 1) SARN hajtóműméret min. [Nm] max. [Nm] Szabályzó nyom. [Nm] ) A KTA szerint minősített hajtóműveknél. Az IEEE szerint alkalmazott hajtóművekre az adatok egyéb követelmények miatt eltérnek (ld. külön adatlapot). 2) Nagy fordulatszámoknál részben csökkentett nyomatékok. Lásd külön adatlapon. 8

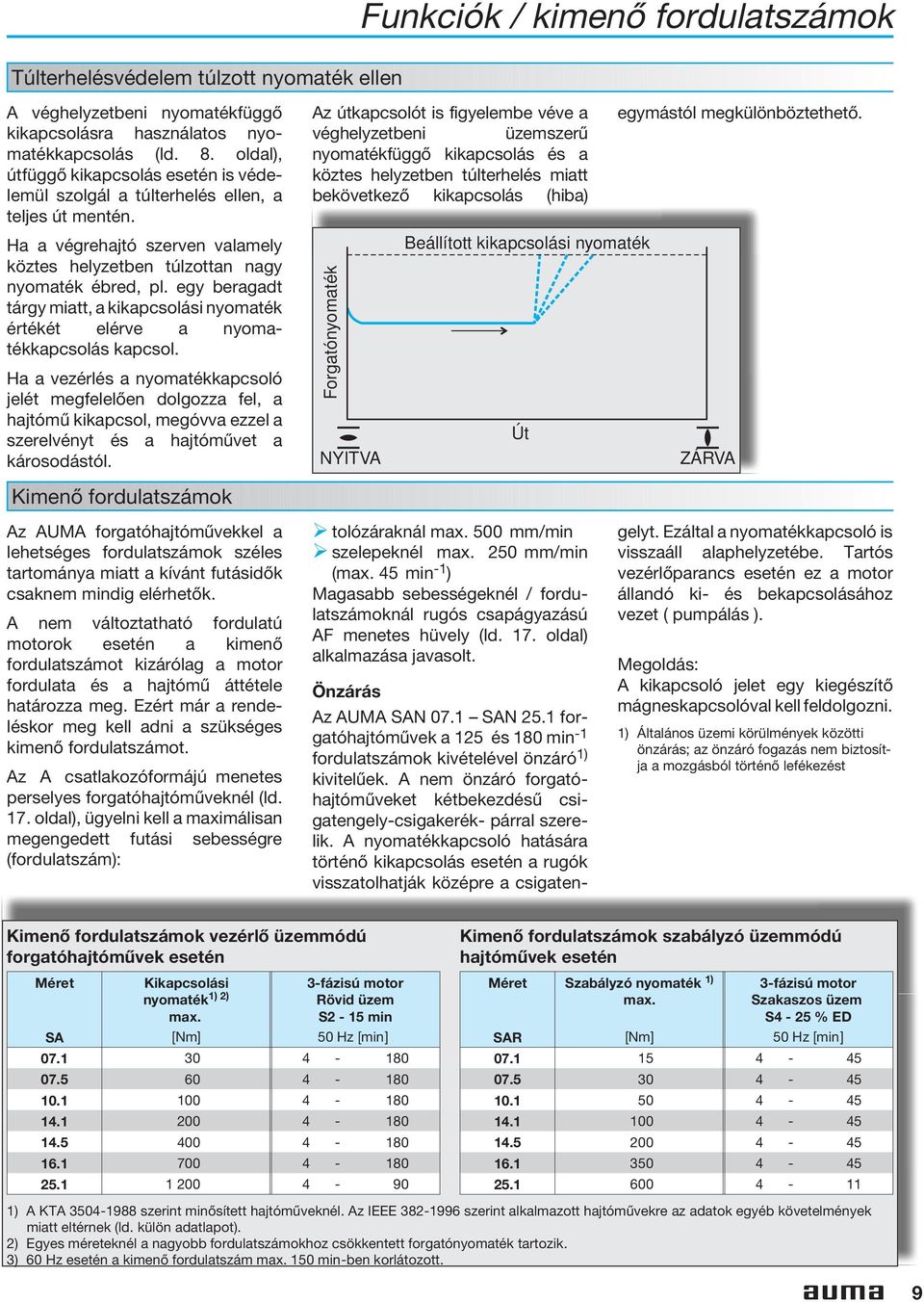

9 Túlterhelésvédelem túlzott nyomaték ellen Funkciók / kimenő fordulatszámok A véghelyzetbeni nyomatékfüggő kikapcsolásra használatos nyomatékkapcsolás (ld. 8. oldal), útfüggő kikapcsolás esetén is védelemül szolgál a túlterhelés ellen, a teljes út mentén. Ha a végrehajtó szerven valamely köztes helyzetben túlzottan nagy nyomaték ébred, pl. egy beragadt tárgy miatt, a kikapcsolási nyomaték értékét elérve a nyomatékkapcsolás kapcsol. Ha a vezérlés a nyomatékkapcsoló jelét megfelelően dolgozza fel, a hajtómű kikapcsol, megóvva ezzel a szerelvényt és a hajtóművet a károsodástól. Kimenő fordulatszámok Az AUMA forgatóhajtóművekkel a lehetséges fordulatszámok széles tartománya miatt a kívánt futásidők csaknem mindig elérhetők. A nem változtatható fordulatú motorok esetén a kimenő fordulatszámot kizárólag a motor fordulata és a hajtómű áttétele határozza meg. Ezért már a rendeléskor meg kell adni a szükséges kimenő fordulatszámot. Az A csatlakozóformájú menetes perselyes forgatóhajtóműveknél (ld. 17. oldal), ügyelni kell a maximálisan megengedett futási sebességre (fordulatszám): Az útkapcsolót is figyelembe véve a véghelyzetbeni üzemszerű nyomatékfüggő kikapcsolás és a köztes helyzetben túlterhelés miatt bekövetkező kikapcsolás (hiba) Forgatónyomaték NYITVA Beállított kikapcsolási nyomaték Út tolózáraknál max. 500 mm/min szelepeknél max. 250 mm/min (max. 45 min -1 ) Magasabb sebességeknél / fordulatszámoknál rugós csapágyazású AF menetes hüvely (ld. 17. oldal) alkalmazása javasolt. egymástól megkülönböztethető. ZÁRVA Önzárás Az AUMA SAN 07.1 SAN 25.1 forgatóhajtóművek a 125 és 180 min -1 fordulatszámok kivételével önzáró 1) kivitelűek. A nem önzáró forgatóhajtóműveket kétbekezdésű csigatengely-csigakerék- párral szerelik. A nyomatékkapcsoló hatására történő kikapcsolás esetén a rugók visszatolhatják középre a csigatengelyt. Ezáltal a nyomatékkapcsoló is visszaáll alaphelyzetébe. Tartós vezérlőparancs esetén ez a motor állandó ki- és bekapcsolásához vezet ( pumpálás ). Megoldás: A kikapcsoló jelet egy kiegészítő mágneskapcsolóval kell feldolgozni. 1) Általános üzemi körülmények közötti önzárás; az önzáró fogazás nem biztosítja a mozgásból történő lefékezést Kimenő fordulatszámok vezérlő üzemmódú forgatóhajtóművek esetén Méret Kikapcsolási 1) 2) nyomaték max. 3-fázisú motor Rövid üzem S2-15 min 3) SA [Nm] 50 Hz [min-1] Kimenő fordulatszámok szabályzó üzemmódú hajtóművek esetén Méret Szabályzó nyomaték 1) max. 3-fázisú motor Szakaszos üzem S4-25 % ED SAR [Nm] 50 Hz [min-1] ) A KTA szerint minősített hajtóműveknél. Az IEEE szerint alkalmazott hajtóművekre az adatok egyéb követelmények miatt eltérnek (ld. külön adatlapot). 2) Egyes méreteknél a nagyobb fordulatszámokhoz csökkentett forgatónyomaték tartozik. 3) 60 Hz esetén a kimenő fordulatszám max. 150 min-1-ben korlátozott. 9

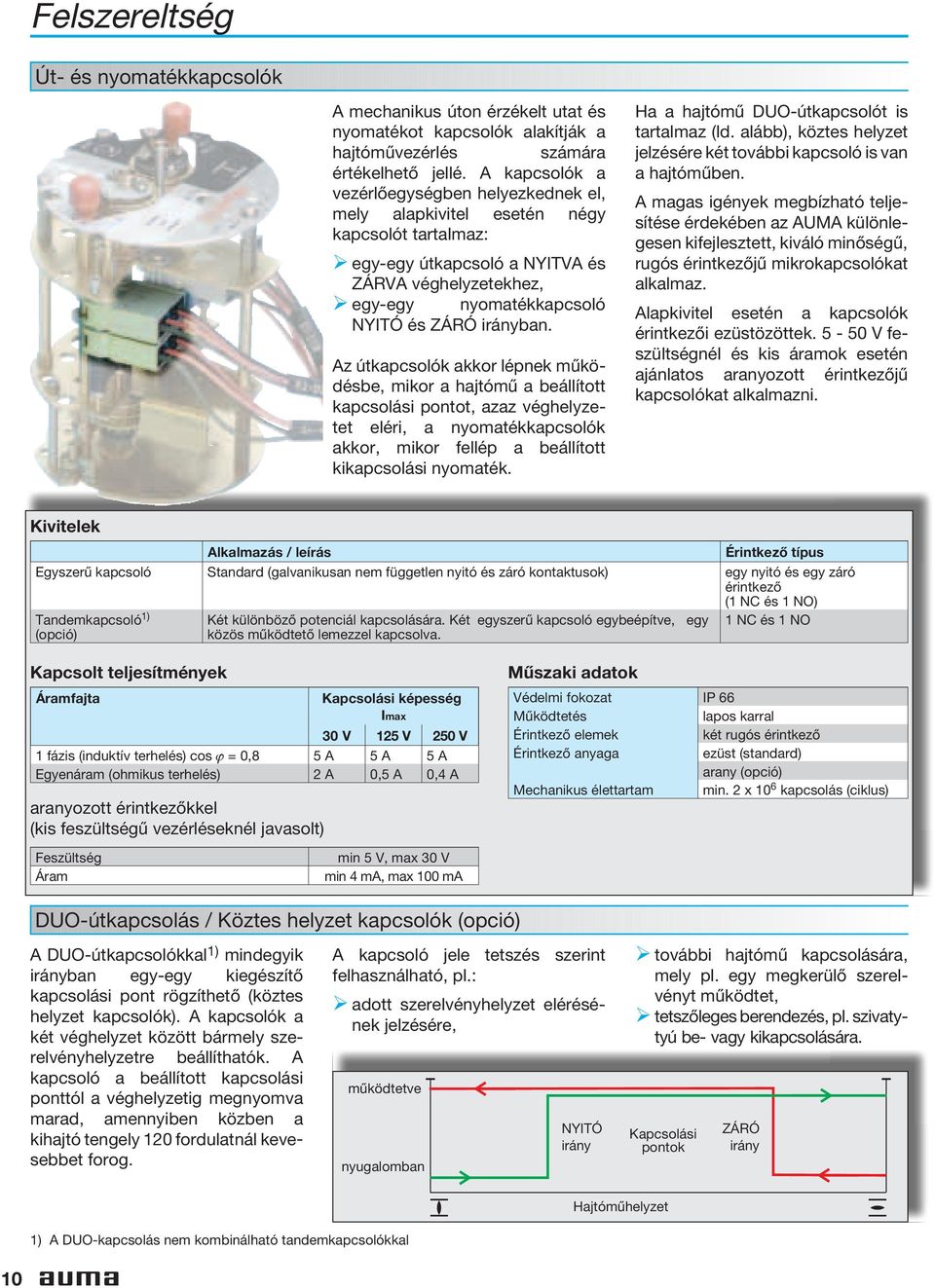

10 Felszereltség Út- és nyomatékkapcsolók A mechanikus úton érzékelt utat és nyomatékot kapcsolók alakítják a hajtóművezérlés számára értékelhető jellé. A kapcsolók a vezérlőegységben helyezkednek el, mely alapkivitel esetén négy kapcsolót tartalmaz: egy-egy útkapcsoló a NYITVA és ZÁRVA véghelyzetekhez, egy-egy nyomatékkapcsoló NYITÓ és ZÁRÓ irányban. Az útkapcsolók akkor lépnek működésbe, mikor a hajtómű a beállított kapcsolási pontot, azaz véghelyzetet eléri, a nyomatékkapcsolók akkor, mikor fellép a beállított kikapcsolási nyomaték. Ha a hajtómű DUO-útkapcsolót is tartalmaz (ld. alább), köztes helyzet jelzésére két további kapcsoló is van a hajtóműben. A magas igények megbízható teljesítése érdekében az AUMA különlegesen kifejlesztett, kiváló minőségű, rugós érintkezőjű mikrokapcsolókat alkalmaz. Alapkivitel esetén a kapcsolók érintkezői ezüstözöttek V feszültségnél és kis áramok esetén ajánlatos aranyozott érintkezőjű kapcsolókat alkalmazni. Kivitelek Alkalmazás / leírás Érintkező típus Egyszerű kapcsoló Standard (galvanikusan nem független nyitó és záró kontaktusok) egy nyitó és egy záró érintkező (1 NC és 1 NO) Tandemkapcsoló 1) (opció) Két különböző potenciál kapcsolására. Két egyszerű kapcsoló egybeépítve, egy közös működtető lemezzel kapcsolva. 1 NC és 1 NO Kapcsolt teljesítmények Áramfajta Kapcsolási képesség Imax 30 V 125 V 250 V 1 fázis (induktív terhelés) cos ϕ = 0,8 5 A 5 A 5 A Egyenáram (ohmikus terhelés) 2 A 0,5 A 0,4 A aranyozott érintkezőkkel (kis feszültségű vezérléseknél javasolt) Feszültség Áram min 5 V, max 30 V min 4 ma, max 100 ma Műszaki adatok Védelmi fokozat IP 66 Működtetés lapos karral Érintkező elemek két rugós érintkező Érintkező anyaga ezüst (standard) arany (opció) Mechanikus élettartam min. 2 x 10 6 kapcsolás (ciklus) DUO-útkapcsolás / Köztes helyzet kapcsolók (opció) A DUO-útkapcsolókkal 1) mindegyik irányban egy-egy kiegészítő kapcsolási pont rögzíthető (köztes helyzet kapcsolók). A kapcsolók a két véghelyzet között bármely szerelvényhelyzetre beállíthatók. A kapcsoló a beállított kapcsolási ponttól a véghelyzetig megnyomva marad, amennyiben közben a kihajtó tengely 120 fordulatnál kevesebbet forog. A kapcsoló jele tetszés szerint felhasználható, pl.: adott szerelvényhelyzet elérésének jelzésére, működtetve nyugalomban NYITÓ irány további hajtómű kapcsolására, mely pl. egy megkerülő szerelvényt működtet, tetszőleges berendezés, pl. szivatytyú be- vagy kikapcsolására. Kapcsolási pontok ZÁRÓ irány Hajtóműhelyzet 1) A DUO-kapcsolás nem kombinálható tandemkapcsolókkal 10

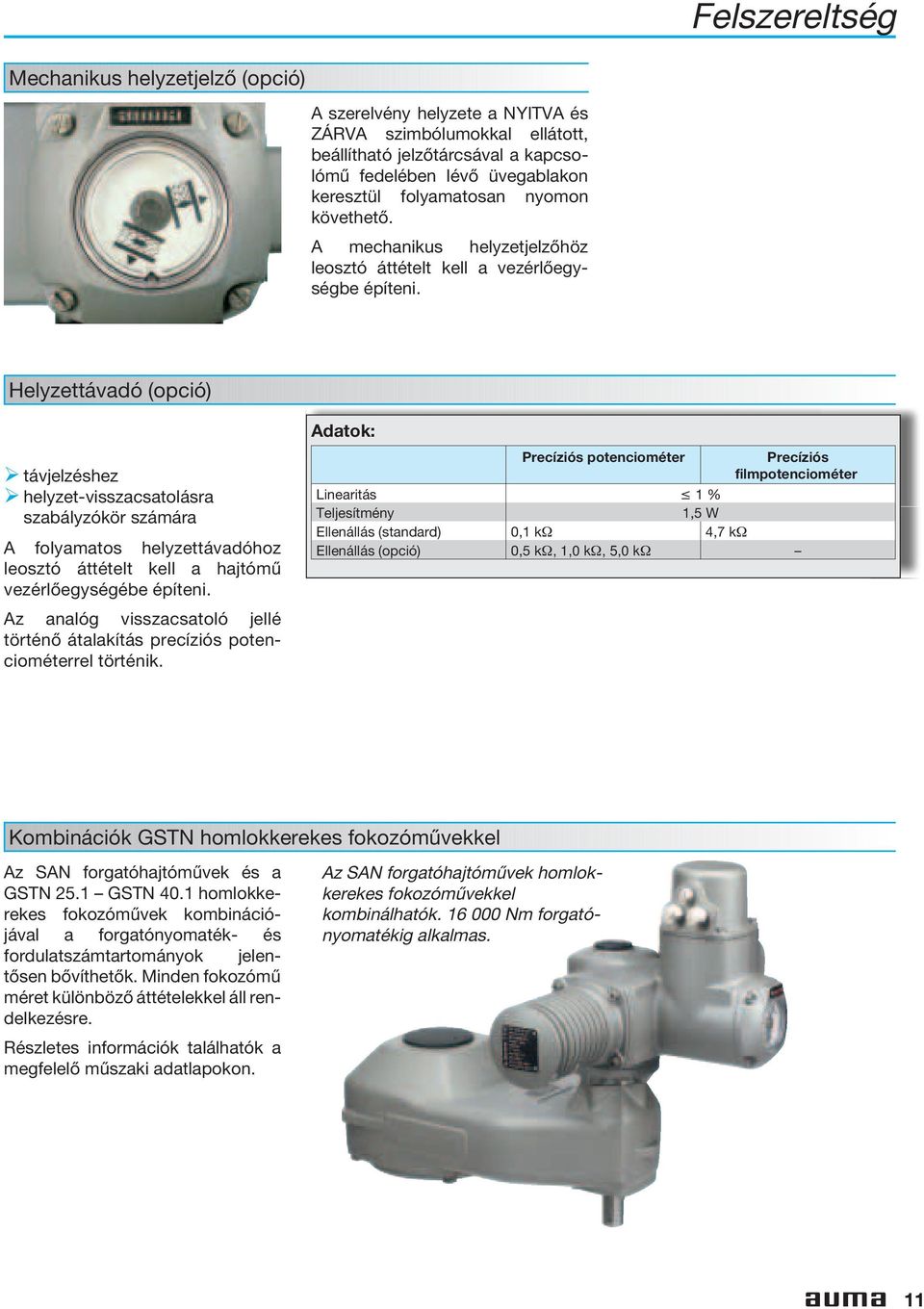

11 Felszereltség Mechanikus helyzetjelző (opció) A szerelvény helyzete a NYITVA és ZÁRVA szimbólumokkal ellátott, beállítható jelzőtárcsával a kapcsolómű fedelében lévő üvegablakon keresztül folyamatosan nyomon követhető. A mechanikus helyzetjelzőhöz leosztó áttételt kell a vezérlőegységbe építeni. Helyzettávadó (opció) távjelzéshez helyzet-visszacsatolásra szabályzókör számára A folyamatos helyzettávadóhoz leosztó áttételt kell a hajtómű vezérlőegységébe építeni. Az analóg visszacsatoló jellé történő átalakítás precíziós potenciométerrel történik. Adatok: Precíziós potenciométer Precíziós filmpotenciométer Linearitás 1 % Teljesítmény 1,5 W Ellenállás (standard) 0,1 kω 4,7 kω Ellenállás (opció) 0,5 kω, 1,0 kω, 5,0 kω Kombinációk GSTN homlokkerekes fokozóművekkel Az SAN forgatóhajtóművek és a GSTN 25.1 GSTN 40.1 homlokkerekes fokozóművek kombinációjával a forgatónyomaték- és fordulatszámtartományok jelentősen bővíthetők. Minden fokozómű méret különböző áttételekkel áll rendelkezésre. Részletes információk találhatók a megfelelő műszaki adatlapokon. Az SAN forgatóhajtóművek homlokkerekes fokozóművekkel kombinálhatók Nm forgatónyomatékig alkalmas. 11

12 Konstrukciós elv 1 Motor A szerelvény véghelyzetből való kimozdításához gyakran különösen nagy indulási nyomatékra van szükség. Az AUMA által kifejlesztett háromfázisú motorok kielégítik ezt az alapfeltételt. A motor belső dugós csatlakozóval (16 A névleges áramig) van bekötve. Ez lehetővé teszi a gyors cserét, pl. a kimenő fordulatszám megváltoztatásakor. További információk a 14. oldalon. 2 Vezérlő egység A szerelvény konstrukciója szerint a véghelyzetben a hajtóművet útfüggően vagy nyomatékfüggően kell kikapcsolni. Erre a vezérlőegységben két egymástól független mérőrendszer (útkapcsolás és nyomatékkapcsolás) van, ami a befutott utat ill. a hajtóműben ébredő forgatónyomatékot méri. A beállított kapcsolási pont elérését kapcsolók jelzik a hajtómű vezérlése számára, ami aztán kikapcsolja a motort Hajtómű A motorfordulat kívánt kimenő forulatszámra csökkentésére - részben közbenső bolygóművel együtt - a csigahajtás jól bevált elve használatos. A csigahajtóművel az önzárás is megvalósul (ld. a 9. oldalt). A csigatengely és a kihajtó üreges tengely golyós ill. száraz siklócsapágyakban fut. Az elcsúszásra képes csiga két, a csigatengelyre szerelt mérőrugóköteg között helyezkedik el. Növekvő forgatónyomatékra a csiga elmozdul. Az elmozdulás, mint a forgatónyomatékkal arányos érték, egy karon és fogaskerekeken keresztül átadódik a vezérlő egységbe. A hajtóműtér kenőanyaggal van feltöltve. Ezáltal hosszú ideig biztosított a gondozásmentes üzem. 2 12

13 Konstrukciós elv 6 Villamos csatlakozás A 16.1 méretig a motor- és a vezérlővezetékek csatlakozása az 50 pólusos AUMA dugós körcsatlakozóval történik. Nagyobb méreteknél a motor a hajtóműben sorkapcsokra csatlakozik. Ha karbantartási munkák alatt a villamos csatlakozót leválasztjuk, a vezérlés kábelezése mindig megmarad. További információk a 16. oldalon találhatók Kézi üzem Üzembehelyezéskor vagy vészhelyzetben a hajtóművet a kézi kerékkel lehet működtetni. A hajtómű üzemen kívüli állapotában a piros átváltó karral kell a motort szétkapcsolni, és ezzel egyidejűleg bekapcsolódik a kézi üzem. Mikor a motor és a hajtóműtengely szétkapcsolódott, tehát nem önzáró tartományban, nyomatékkal terhelten is könnyű az átváltás. A motor elindulásával a kézi üzem automatikusan szétkapcsolódik. Villamos üzemben a kézikerék állva marad. 4 4 Szerelvénycsatlakozás A csatlakozó karima a DIN EN ISO 5210 ill. DIN 3210 szerint készül. Csatlakozó formákból sokszámú variáció áll rendelkezésre. Ezáltal minden járatos szerelvénytípusra történő csatlakozás lehetséges. További információk a 17. oldalon találhatók. 13

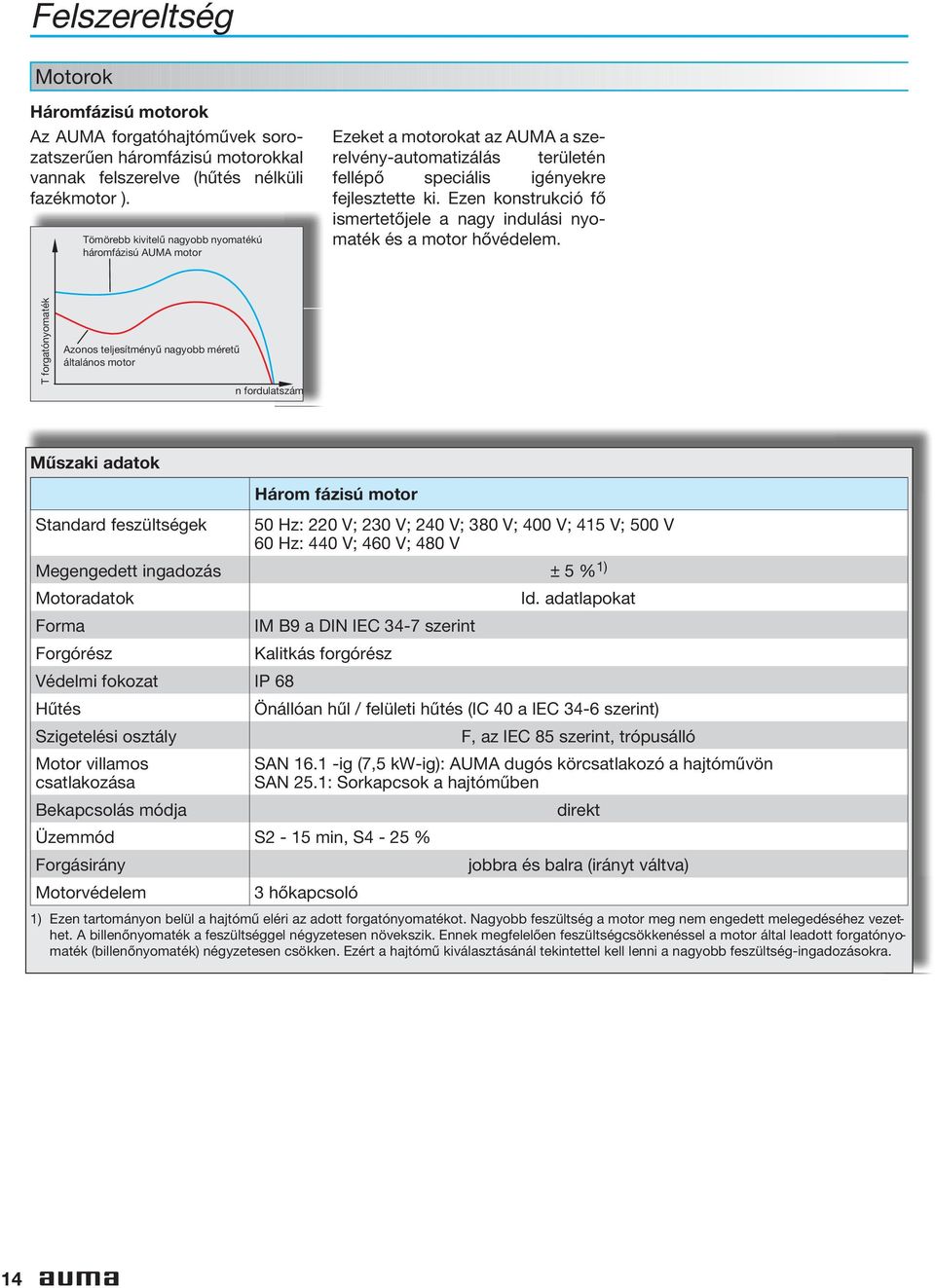

14 Felszereltség Motorok Háromfázisú motorok Az AUMA forgatóhajtóművek sorozatszerűen háromfázisú motorokkal vannak felszerelve (hűtés nélküli fazékmotor ). Tömörebb kivitelű nagyobb nyomatékú háromfázisú AUMA motor Ezeket a motorokat az AUMA a szerelvény-automatizálás területén fellépő speciális igényekre fejlesztette ki. Ezen konstrukció fő ismertetőjele a nagy indulási nyomaték és a motor hővédelem. T forgatónyomaték Azonos teljesítményű nagyobb méretű általános motor n fordulatszám Műszaki adatok Három fázisú motor Standard feszültségek 50 Hz: 220 V; 230 V; 240 V; 380 V; 400 V; 415 V; 500 V 60 Hz: 440 V; 460 V; 480 V Megengedett ingadozás ± 5 % 1) Motoradatok ld. adatlapokat Forma IM B9 a DIN IEC 34-7 szerint Forgórész Kalitkás forgórész Védelmi fokozat IP 68 Hűtés Önállóan hűl / felületi hűtés (IC 40 a IEC 34-6 szerint) Szigetelési osztály F, az IEC 85 szerint, trópusálló Motor villamos csatlakozása Bekapcsolás módja Üzemmód S2-15 min, S4-25 % Forgásirány Motorvédelem 3 hőkapcsoló SAN ig (7,5 kw-ig): AUMA dugós körcsatlakozó a hajtóművön SAN 25.1: Sorkapcsok a hajtóműben direkt jobbra és balra (irányt váltva) 1) Ezen tartományon belül a hajtómű eléri az adott forgatónyomatékot. Nagyobb feszültség a motor meg nem engedett melegedéséhez vezethet. A billenőnyomaték a feszültséggel négyzetesen növekszik. Ennek megfelelően feszültségcsökkenéssel a motor által leadott forgatónyomaték (billenőnyomaték) négyzetesen csökken. Ezért a hajtómű kiválasztásánál tekintettel kell lenni a nagyobb feszültség-ingadozásokra. 14

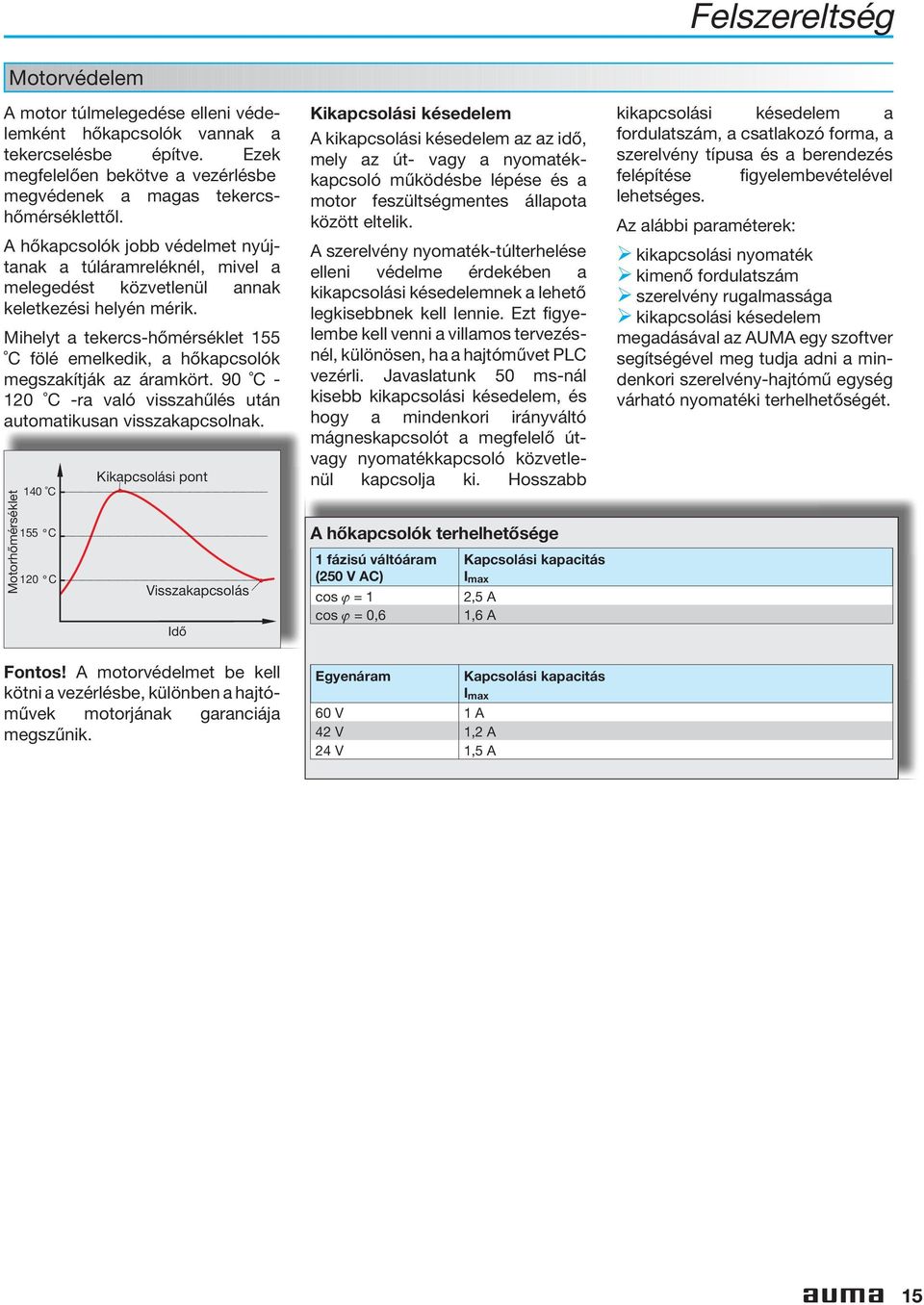

15 Felszereltség Motorvédelem A motor túlmelegedése elleni védelemként hőkapcsolók vannak a tekercselésbe építve. Ezek megfelelően bekötve a vezérlésbe megvédenek a magas tekercshőmérséklettől. A hőkapcsolók jobb védelmet nyújtanak a túláramreléknél, mivel a melegedést közvetlenül annak keletkezési helyén mérik. Mihelyt a tekercs-hőmérséklet 155 C fölé emelkedik, a hőkapcsolók megszakítják az áramkört. 90 C C -ra való visszahűlés után automatikusan visszakapcsolnak. Motorhőmérséklet 140 C C C C C Kikapcsolási pont Visszakapcsolás Idő Kikapcsolási késedelem A kikapcsolási késedelem az az idő, mely az út- vagy a nyomatékkapcsoló működésbe lépése és a motor feszültségmentes állapota között eltelik. A szerelvény nyomaték-túlterhelése elleni védelme érdekében a kikapcsolási késedelemnek a lehető legkisebbnek kell lennie. Ezt figyelembe kell venni a villamos tervezésnél, különösen, ha a hajtóművet PLC vezérli. Javaslatunk 50 ms-nál kisebb kikapcsolási késedelem, és hogy a mindenkori irányváltó mágneskapcsolót a megfelelő útvagy nyomatékkapcsoló közvetlenül kapcsolja ki. Hosszabb A hőkapcsolók terhelhetősége 1 fázisú váltóáram (250 V AC) cos ϕ = 1 cos ϕ = 0,6 Kapcsolási kapacitás I max 2,5 A 1,6 A kikapcsolási késedelem a fordulatszám, a csatlakozó forma, a szerelvény típusa és a berendezés felépítése figyelembevételével lehetséges. Az alábbi paraméterek: kikapcsolási nyomaték kimenő fordulatszám szerelvény rugalmassága kikapcsolási késedelem megadásával az AUMA egy szoftver segítségével meg tudja adni a mindenkori szerelvény-hajtómű egység várható nyomatéki terhelhetőségét. Fontos! A motorvédelmet be kell kötni a vezérlésbe, különben a hajtóművek motorjának garanciája megszűnik. Egyenáram Kapcsolási kapacitás I max 60 V 1 A 42 V 1,2 A 24 V 1,5 A 15

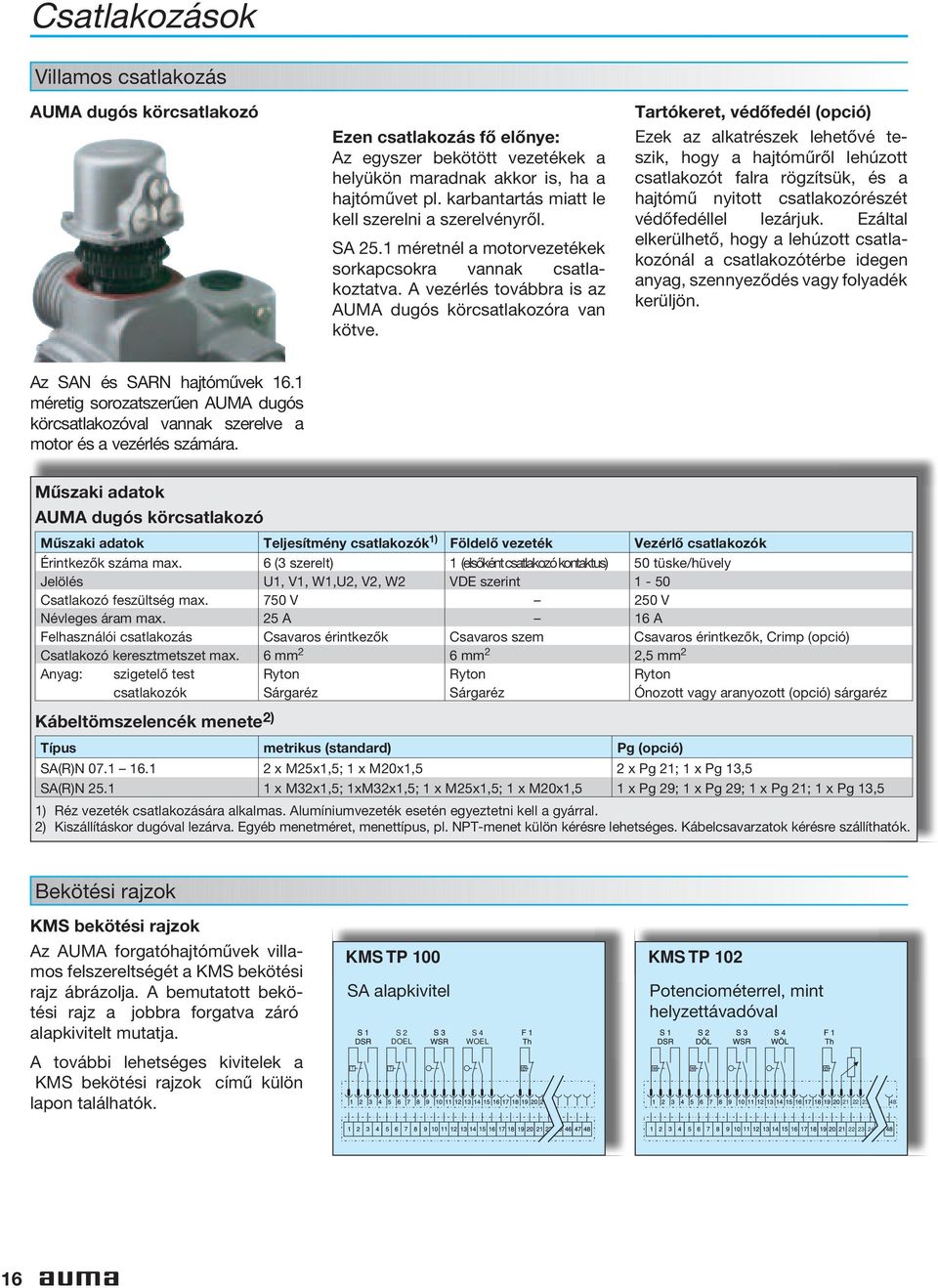

16 Csatlakozások Villamos csatlakozás AUMA dugós körcsatlakozó Ezen csatlakozás fő előnye: Az egyszer bekötött vezetékek a helyükön maradnak akkor is, ha a hajtóművet pl. karbantartás miatt le kell szerelni a szerelvényről. SA 25.1 méretnél a motorvezetékek sorkapcsokra vannak csatlakoztatva. A vezérlés továbbra is az AUMA dugós körcsatlakozóra van kötve. Tartókeret, védőfedél (opció) Ezek az alkatrészek lehetővé teszik, hogy a hajtóműről lehúzott csatlakozót falra rögzítsük, és a hajtómű nyitott csatlakozórészét védőfedéllel lezárjuk. Ezáltal elkerülhető, hogy a lehúzott csatlakozónál a csatlakozótérbe idegen anyag, szennyeződés vagy folyadék kerüljön. Az SAN és SARN hajtóművek 16.1 méretig sorozatszerűen AUMA dugós körcsatlakozóval vannak szerelve a motor és a vezérlés számára. Műszaki adatok AUMA dugós körcsatlakozó Műszaki adatok Teljesítmény csatlakozók 1) Földelő vezeték Vezérlő csatlakozók Érintkezők száma max. 6 (3 szerelt) 1 (elsőkéntcsatlakozókontaktus) 50 tüske/hüvely Jelölés U1, V1, W1,U2, V2, W2 VDE szerint 1-50 Csatlakozó feszültség max. 750 V 250 V Névleges áram max. 25 A 16 A Felhasználói csatlakozás Csavaros érintkezők Csavaros szem Csavaros érintkezők, Crimp (opció) Csatlakozó keresztmetszet max. 6 mm 2 6 mm 2 2,5 mm 2 Anyag: szigetelő test Ryton Ryton Ryton csatlakozók Sárgaréz Sárgaréz Ónozott vagy aranyozott (opció) sárgaréz Kábeltömszelencék menete 2) Típus metrikus (standard) Pg (opció) SA(R)N x M25x1,5; 1 x M20x1,5 2 x Pg 21; 1 x Pg 13,5 SA(R)N x M32x1,5; 1xM32x1,5; 1 x M25x1,5; 1 x M20x1,5 1 x Pg 29; 1 x Pg 29; 1 x Pg 21; 1 x Pg 13,5 1) Réz vezeték csatlakozására alkalmas. Alumíniumvezeték esetén egyeztetni kell a gyárral. 2) Kiszállításkor dugóval lezárva. Egyéb menetméret, menettípus, pl. NPT-menet külön kérésre lehetséges. Kábelcsavarzatok kérésre szállíthatók. Bekötési rajzok KMS bekötési rajzok Az AUMA forgatóhajtóművek villamos felszereltségét a KMS bekötési rajz ábrázolja. A bemutatott bekötési rajz a jobbra forgatva záró alapkivitelt mutatja. A további lehetséges kivitelek a KMS bekötési rajzok című külön lapon találhatók. KMS TP 100 SA alapkivitel T S2 DOEL T S4 WOEL KMS TP 102 Potenciométerrel, mint helyzettávadóval

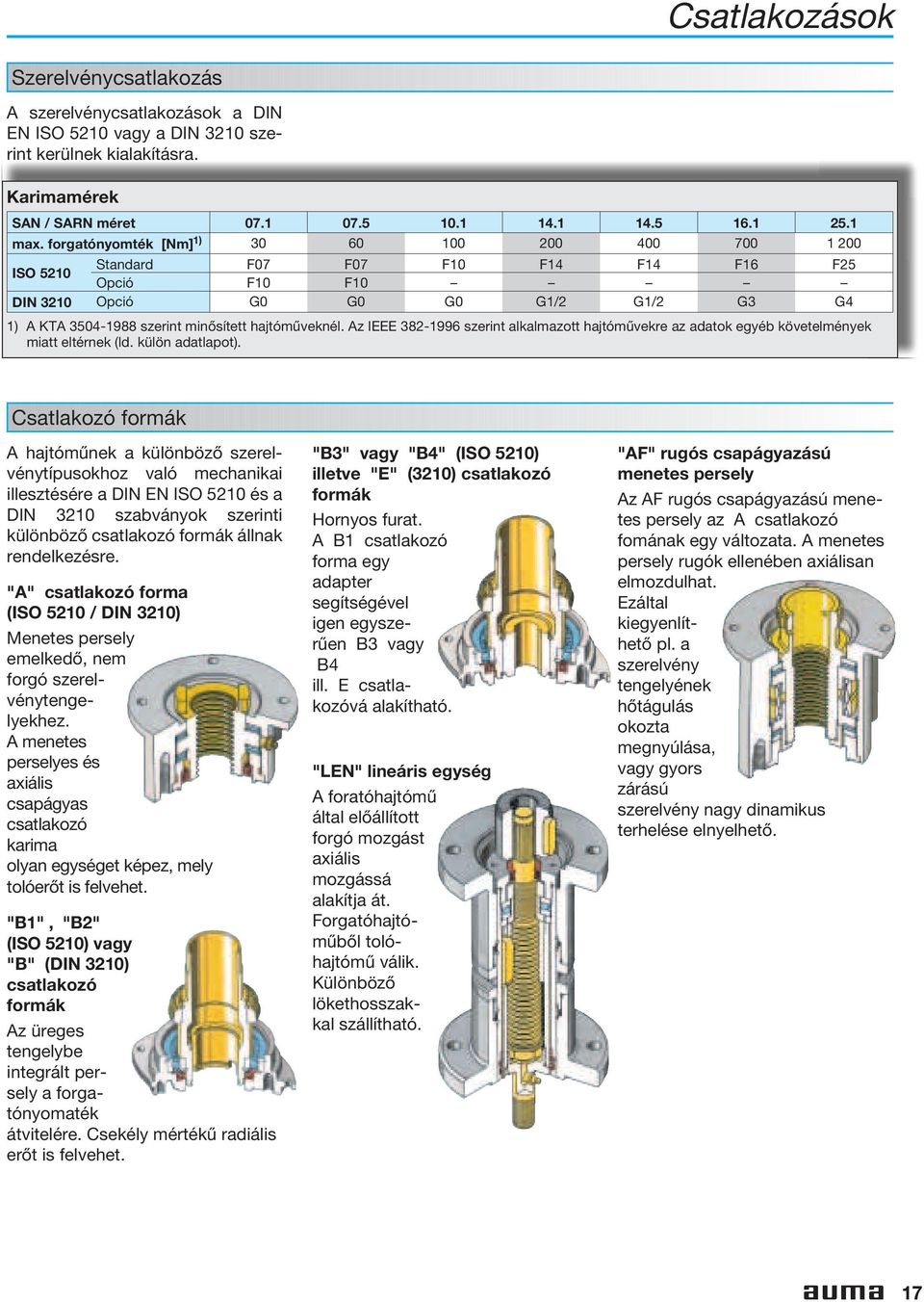

17 Csatlakozások Szerelvénycsatlakozás A szerelvénycsatlakozások a DIN EN ISO 5210 vagy a DIN 3210 szerint kerülnek kialakításra. Karimamérek SAN / SARN méret max. forgatónyomték [Nm] 1) ISO 5210 Standard F07 F07 F10 F14 F14 F16 F25 Opció F10 F10 DIN 3210 Opció G0 G0 G0 G1/2 G1/2 G3 G4 1) A KTA szerint minősített hajtóműveknél. Az IEEE szerint alkalmazott hajtóművekre az adatok egyéb követelmények miatt eltérnek (ld. külön adatlapot). Csatlakozó formák A hajtóműnek a különböző szerelvénytípusokhoz való mechanikai illesztésére a DIN EN ISO 5210 és a DIN 3210 szabványok szerinti különböző csatlakozó formák állnak rendelkezésre. "A" csatlakozó forma (ISO 5210 / DIN 3210) Menetes persely emelkedő, nem forgó szerelvénytengelyekhez. A menetes perselyes és axiális csapágyas csatlakozó karima olyan egységet képez, mely tolóerőt is felvehet. "B1", "B2" (ISO 5210) vagy "B" (DIN 3210) csatlakozó formák Az üreges tengelybe integrált persely a forgatónyomaték átvitelére. Csekély mértékű radiális erőt is felvehet. "B3" vagy "B4" (ISO 5210) illetve "E" (3210) csatlakozó formák Hornyos furat. A B1 csatlakozó forma egy adapter segítségével igen egyszerűen B3 vagy B4 ill. E csatlakozóvá alakítható. "LEN" lineáris egység A foratóhajtómű által előállított forgó mozgást axiális mozgássá alakítja át. Forgatóhajtóműből tolóhajtómű válik. Különböző lökethosszakkal szállítható. "AF" rugós csapágyazású menetes persely Az AF rugós csapágyazású menetes persely az A csatlakozó fomának egy változata. A menetes persely rugók ellenében axiálisan elmozdulhat. Ezáltal kiegyenlíthető pl. a szerelvény tengelyének hőtágulás okozta megnyúlása, vagy gyors zárású szerelvény nagy dinamikus terhelése elnyelhető. 17

18 Alkalmazási feltételek IP 68 védelmi fokozat Az AUMA SA és SARN forgtóhajtóművek sorozatszerűen az EN szerinti IP 68 védettségi fokozattal kerülnek leszállításra. Az IP 68 6 m vízoszloppal történő legfeljebb 72 óra hosszan tartó elárasztás elleni védelmet jelent. Az elárasztás alatt 10 működtetés megengedett. Az IP 68 védettség eléréséhez megfelelő kábelcsavarzat szükséges. Ezt az AUMA szállítási terjedelme nem tartalmazza, de külön rendelésre szállítható. KS korrózióvédelem / szín Az AUMA SAN és SARN forgatóhajtóművek és GSTN fokozóművek sorozatszerűen kiváló minőségű KS korrózióvédelemmel vannak ellátva. Minden öntvényrész fém felületvédelemmel van ellátva. A végső lakkozás előtt a hajtómű közbenső lakkréteget kap. Az egész hajtómű két komponensű poliuretán-vascsillám alapú festékkel van bevonva. Az összréteg vastagsága min 140 µm. Minden külső csavar korrózióvédelemmel van ellátva, ill. rozsdamentes acélból készül. Szín A fedőlakk alapszíne ezüstszürke (RAL 7001). Opcionális színárnyalatok: tűzpiros (RAL 3000) és fehér (RAL 9010). A lakkozás sugárzásálló. Környezeti hőmérséklet Típus Hajtóműfajta Hőmérsékleti tartomány max. hőmérséklet üzemzavar esetén SAN Forgatóhajtómű 20 C C 108 C, rövid ideig (30 min) +120 C-ig SARN Forgatóhajtómű szabályozó üzemmódra 20 C C 108 C, rövid ideig (30 min) +120 C-ig Élettartam Az AUMA az SAN forgatóhajtóművekre - a minősítési előírásoknak megfelelően működtetési ciklus (NYIT-ZÁR-NYIT 30 fordulat/lökettel) élettartamot garantál. SARN szabályzó üzemű forgatóhajtóművek Az üzemórában (h) adott élettartam a terheléstől és a kapcsolási gyakoriságtól függ. Sűrű kapcsolás csak ritka esetben eredményez jobb szabályzást. A lehető leghosszabb karbantatás- és zavarmentes üzemidő eléréséhez csak olyan gyakori kapcsolás kell, ami a folyamathoz szükséges. Ez a szabályzás megfelelő beállításával valósítható meg. Típus Működtetés 1) Mio. min Kapcsolási gyakoriság max / h SARN 07.1 SARN , SARN , SARN , SARN , SARN , ) Egy működtetés a kihajtó tengely 45 -os mozgásának felel meg. Egyéb alkalmazási feltételek Beépítési helyzet Az AUMA hajtóműveket tetszőleges helyzetben korlátozások nélkül lehet üzemeltetni. Zaj A hajtómű által okozott zaj 72 db (A) zajszint alatt marad. 18

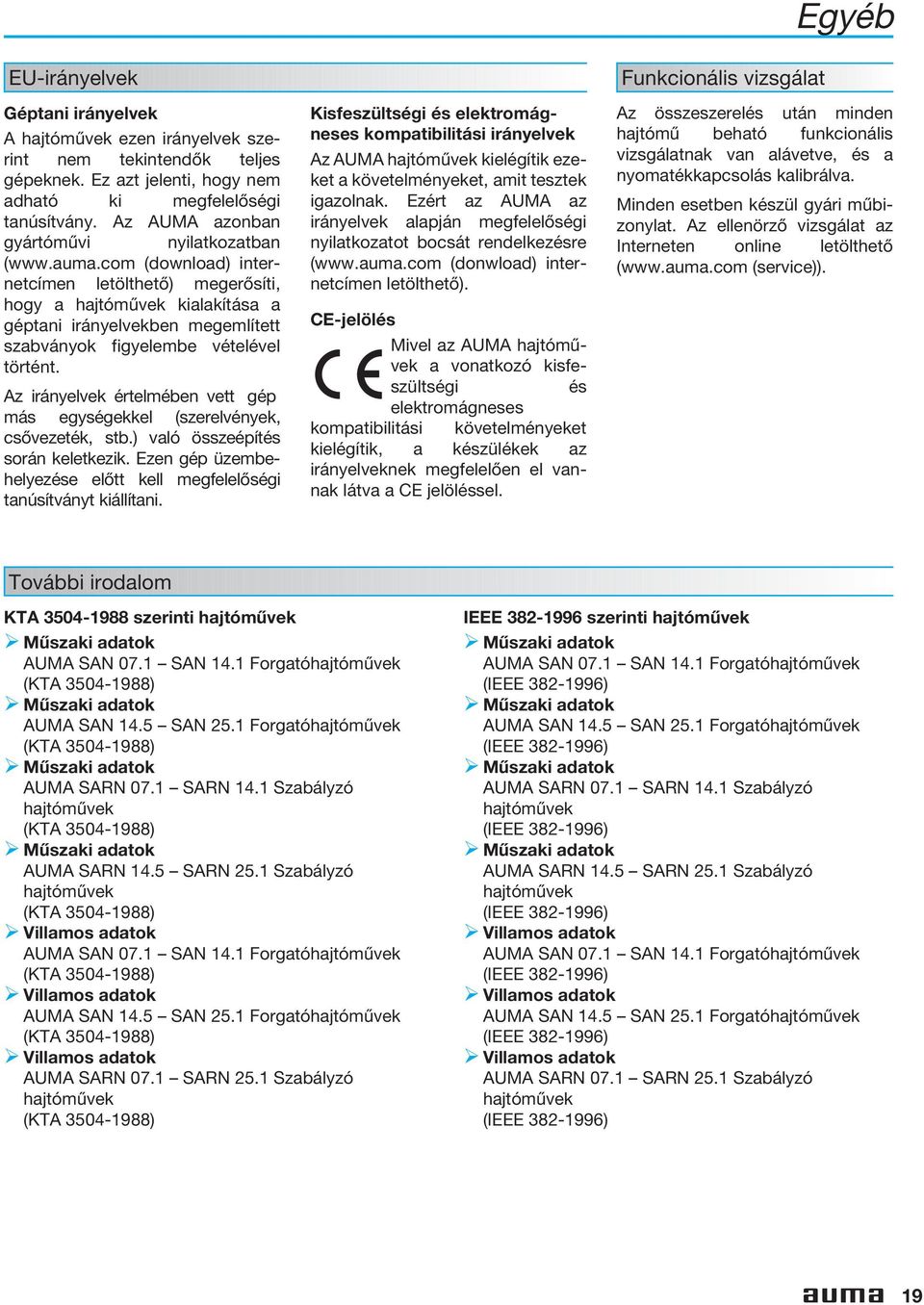

19 EU-irányelvek Géptani irányelvek A hajtóművek ezen irányelvek szerint nem tekintendők teljes gépeknek. Ez azt jelenti, hogy nem adható ki megfelelőségi tanúsítvány. Az AUMA azonban gyártóművi nyilatkozatban ( (download) internetcímen letölthető) megerősíti, hogy a hajtóművek kialakítása a géptani irányelvekben megemlített szabványok figyelembe vételével történt. Az irányelvek értelmében vett gép más egységekkel (szerelvények, csővezeték, stb.) való összeépítés során keletkezik. Ezen gép üzembehelyezése előtt kell megfelelőségi tanúsítványt kiállítani. Kisfeszültségi és elektromágneses kompatibilitási irányelvek Az AUMA hajtóművek kielégítik ezeket a követelményeket, amit tesztek igazolnak. Ezért az AUMA az irányelvek alapján megfelelőségi nyilatkozatot bocsát rendelkezésre ( (donwload) internetcímen letölthető). CE-jelölés Mivel az AUMA hajtóművek a vonatkozó kisfeszültségi és elektromágneses kompatibilitási követelményeket kielégítik, a készülékek az irányelveknek megfelelően el vannak látva a CE jelöléssel. Funkcionális vizsgálat Egyéb Az összeszerelés után minden hajtómű beható funkcionális vizsgálatnak van alávetve, és a nyomatékkapcsolás kalibrálva. Minden esetben készül gyári műbizonylat. Az ellenörző vizsgálat az Interneten online letölthető ( (service)). További irodalom KTA szerinti hajtóművek Műszaki adatok AUMA SAN 07.1 SAN 14.1 Forgatóhajtóművek (KTA ) Műszaki adatok AUMA SAN 14.5 SAN 25.1 Forgatóhajtóművek (KTA ) Műszaki adatok AUMA SARN 07.1 SARN 14.1 Szabályzó hajtóművek (KTA ) Műszaki adatok AUMA SARN 14.5 SARN 25.1 Szabályzó hajtóművek (KTA ) Villamos adatok AUMA SAN 07.1 SAN 14.1 Forgatóhajtóművek (KTA ) Villamos adatok AUMA SAN 14.5 SAN 25.1 Forgatóhajtóművek (KTA ) Villamos adatok AUMA SARN 07.1 SARN 25.1 Szabályzó hajtóművek (KTA ) IEEE szerinti hajtóművek Műszaki adatok AUMA SAN 07.1 SAN 14.1 Forgatóhajtóművek (IEEE ) Műszaki adatok AUMA SAN 14.5 SAN 25.1 Forgatóhajtóművek (IEEE ) Műszaki adatok AUMA SARN 07.1 SARN 14.1 Szabályzó hajtóművek (IEEE ) Műszaki adatok AUMA SARN 14.5 SARN 25.1 Szabályzó hajtóművek (IEEE ) Villamos adatok AUMA SAN 07.1 SAN 14.1 Forgatóhajtóművek (IEEE ) Villamos adatok AUMA SAN 14.5 SAN 25.1 Forgatóhajtóművek (IEEE ) Villamos adatok AUMA SARN 07.1 SARN 25.1 Szabályzó hajtóművek (IEEE ) 19

20 Minősítés A forgatóhajtóművek KTA ill. IEEE 382 (1996) szerinti minősítése Az SAN és SARN sorozatú forgatóhajtóművek mind a német KTA 3504 szerinti mind az amerikai IEEE 382 szabvány szerint vannak minősítve containment-en kívüli hibakörülmények esetére. Mindkét szabvány kielégítése érdekében a különböző terhelésekre a két szabvány értékei közül a mindenkori magasabb kerül alkalmazásra. Az üzemzavar-vizsgálatot felhasználói kérésre erősebb terhelésen hajtották végre. Ezen előírások összessége a következő próbaeljárást eredményezi: A vizsgálati minta 1 kiválasztása A típusvizsgálathoz a vizsgálati minta kiválasztása az IEEE 382 szerint történt. A típussorozat vizsgálati mintáját statisztikai kiválasztási eljárás útján adott paraméterek segítségével határozták meg. Terhelésgörbe a működési ciklusok függvényében Nyomatéknövekedés (1,2-2)xM max M/M max 1 (0,5-1,0) x Mmax M max = legnagyobb beállítható kikapcsolási nyomaték (0,5-1,0) x Mmax 2 Futásidő ł 30 s Záró irányban 0,1 s - 0,3 s Szünet < 70 s Futásidő ł 30 s Nyitó irányban 0,1 s Idő - 0,3 s Szünet > 70 s Bekapcsolás Kikapcsolás Szünet Bekapcsolás Kikapcsolás Szünet a következő terhelésig Terhelési görbe üzemzavar vizsgálat esetére Hőmérséklet C Gőzbeömlés 108 C-on min. 1,34 bar abszolút nyomáson 3 perc időtartamban Gőzbeömlés 120 C-on 30 perc időtartamban Relativ levegő nedvességtartalom > 95 % Üzemzavar-vizsgálat IEEE 382 szerint Felhasználói igények szerinti járulékos terhelés NYIT-ZÁR-NYIT futásciklus 66 C Órák Napok Idő 20

21 Minősítés A vizsgálati eljárás A vizsgálati minta kiválasztása IEEE 382 szerint mint 1 A vizsgálati minta gyártása Gyártóművi vizsgálat. A kiindulási adatok meghatározása. Igénybevételek Termikus igénybevétel KTA 3504 / IEEE 382 szerint Mechanikus igénybevétel KTA 3504 szerint Besugárzás KTA 3504 szerint Üzemi vibráció szimuláció KTA 3504 / IEEE 382 szerint A hajtóműveket 700 óra hosszan 100 C hőmérsékleten tartották. Ezen felül ezen a hőmérsékleten a hajtóművek 200 működési ciklust (NYIT-ZÁR-NYIT) végeztek a 2 terhelési görbe szerint. A hajtóművek 1800 működési ciklust hajtottak végre a 2 terhelési görbe szerint. Besugárzás max. 500 Gy/h energiadózis teljesítménnyel, míg a hajtóművek min. 50 Gy/h energiadózist elnyelnek. A hajtóműveket 90 percen keresztül minden irányban 1 oktáv / perc változási sebességű és 0,75 g gyorsulású 5 Hz Hz - 5 Hz rezgésciklusnak vetették alá. Ezen terhelés alatt a hajtóművek 15 percenként egy előre meghatározott terhelési görbe szerinti futást végeztek. Élettartam vizsgálat KTA 3504 szerint szerinti ter- A hajtóművek 3000 működési ciklust hajtottak végre a helési görbe alapján. 2 Rezgésvizsgálat Indukált rezgés (Földrengés) KTA 3504 / IEEE 382 szerint (Repülőgép becsapódás) KTA 3504 szerint A hajtóműveket egytengelyűleg vizsgálták: Szinuszos rezgetés (2 ciklus, egy mindkét véghelyzetben) 2 Hz - 35 Hz - 2 Hz frekvenciatartományban 1 oktáv / perc sebességű 3 g gyursulással. 2 Hz - 35 Hz - 2 Hz szinuszlebegés-gerjesztés 1/3 oktáv fokozatos növeléssel ill. csökkentéssel. A gyorsulás 4,5 g. Minden frekvenciaváltozás után a hajtómű az ellenkező véghelyzetbe fut. Indukált rezgés A hajtóműveket egytengelyűleg vizsgálták: Szinuszlebegés-gerjesztés 5 Hz és 100 Hz között 5 g gyorsulással. Ezalatt működési vizsgálatokat hajtottak végre. Üzemzavar vizsgálat IEEE felhasználói specifikáció Terhelési görbe 3 szerint Kiegészítő rezgésvizsgálat IEEE 382 szerint Minden vizsgálatot követően köztes működési vizsgálat került végrehajtásra. A hajtóműveket kettős tengelyű 1 Hz és 60 Hz közötti rezgésekkel gerjesztették tesztenként 30 mp. hosszan (TRS > RRS). 21

22 22 KTA 3504 / IEEE 382 tanúsítvány

23 Tárgymutató A Alkalmazási feltételek 18 Alkalmazási területek 3 AUMA dugós körcsatlakozó 13,16 B Beépítési helyzet 18 Bekötési rajz 16 C CE-jelölés 19 Csatlakozó formák 17 Csigahajtómű 12 D DIN ,17 DIN EN ISO ,13,17 Dugós csatlakozó 12 Dugós körcsatlakozó 13,16 Dugós persely 17 DUO-útkapcsolás 10 E Egyszerű kapcsoló 10 Elektromágneses kompatibilitási irányelvek 19 Élettartam 18 Élettartam vizsgálat 21 EN EU-irányelvek 19 F Fokozómű 11 Fordulatszám 4,9 Forgatóhajtómű meghatározása 4 Forgatónyomaték 4,11 Funkciók áttekintése 5 Funkcionális vizsgálat 19 Futásidő 9 G Géptani irányelvek 19 Gyártóművi nyilatkozat 19 H Hajtómű 12 Három fázisú motorok 9,14 Helyzetjelző 11 Helyzettávadó 11 Hőkapcsoló Homlokkerekes fokozómű 11 Hornyos furat 17 I IEC IEC Irodalom 19 J Jelzőtárcsa 11 K Kábelbevezetés 16 Kábeltömszelencék menete 16 Kapcsolási gyakoriság 7 Kapcsolási teljesítmények 10 Kapcsolók 10,12 Karimaméretek 17 Kézi kerék 13 Kézi üzem 13 Kikapcsolási késedelem 15 Kikapcsolási mód 8 Kikapcsolási nyomaték 8-9 Kimenő fordulatszámok 9 Kisfeszültségi irányelvek 19 Kombinációk 11 Konstrukciós elv Környezeti hőmérséklet 18 Korrózióvédelem 18 Köztes helyzet kapcsolók 10 KTA L Lakkozás 18 Leosztó áttétel 11 Lineáris egység 17 M Mechanikus helyzetjelző 11 Megfelelőségi tanúsítvány 19 Menetes persely 9,17 Minősítés Motorok 9,12,14-15 Motorvédelem Műszaki adatok 8-9,16,19 N Nyomakékkapcsoló 10 Nyomatékfüggő kikapcsolás 8-9,12 O Önzárás 9,12 P Potenciométer 11 Precíziós potenciométer 11 R Rezgésvizsgálat 21 Rövid üzem 6-7 S Szabályzó nyomaték 8-9 Szabályzó üzemmód 7 Szakszos üzemmód 7 Szerelvénycsatlakozás 13,17 Szigetelési osztály 14 Szín 18 T Tandem kapcsoló 10 Tanúsítvány 22 Tápfeszültség 14 Tartókeret 16 Típusjelölés 6 Túlterhelésvédelem 9 U Útfüggő kikapcsolás 8,12 Útkapcsolás 10 Útkapcsoló 10 Üzemmód 6-7,14 Üzemzavar vizsgálat 21 V Védőfedél 16 Vezérlő egység Vezérlő jel 7 Vezérlő üzemmód 6-9 Villamos adatok 19 Villamos csatlakozás 13,16 Visszacsatoló jel 11 Z Zaj 18 23
