1 építelemes légkezel berendezés IPARI FELHASZNÁLÁS BEVÁSÁRLÓKÖZPONTOK/SZÁLLODÁK IPARI TISZTATEREK/KÓRHÁZAK légkezelő berendezés alkalmazása USZODÁK Az AEROPRODUKT Zrt. által gyárttt típusjelő légkezelő berendezéseket széles körben alkalmazzák helyiségek és zárt terek: légbefúvó és elszívó ventilátraként, legfűtő, légfűtő berendezéseként, ködtelenítő és hőszívattyús berendezéseként, tiszta terek légkezelőjeként, klímaberendezéseként, légtechnikai hővisszanyerő berendezéseként, valamint közpnti légkezelő berendezésként egyaránt. Megrendelőink igényeit szem előtt tartva állítjuk össze a gé pe in ke t, m e ly kö ve tke z té be n i de ál is a n alkalmazhatóak a következő területeken: áruházak, bevásárló közpntk, ipari- és vásárcsarnkk, uszdák, szálldák és vendéglátó helyiségek, bankk, biztsítók, kórházak, valamint egyéb közösségi helyiségek légtechnikai igényeinek kielégítésére. kiváló minőségű anyagk aktív elemek elismert gyártóktól autmatika rendszer kedvező hatásfk hsszú élettartam energiatakaréks üzemeltetés alacsny zajszint kevés karbantatrási igény méretező prgram Egyedi megldáskat is kínálunk partnereink részére megadtt paraméterekkel, egyedi tervezéssel, melyre felkészült szakembereink javaslnak krszerű, innvatív ötleteket. Az AEROPRODUKT Zrt. célja, hgy minőségi légkezelő berendezéseket kínáljn vásárlóinak flyamats műszaki fejlesztéssel, és így a piac meghatárzó szereplője legyen.

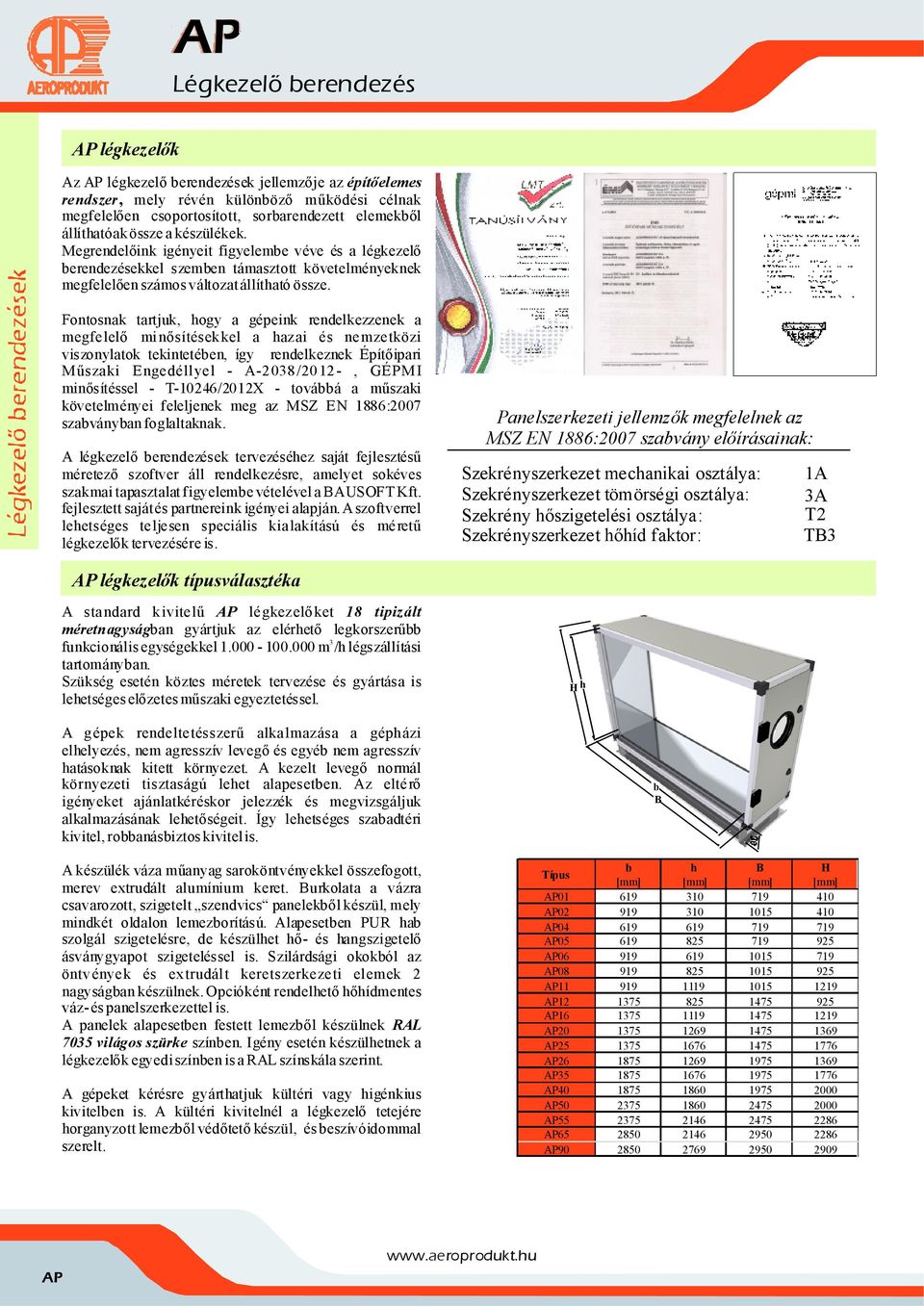

2 légkezelők Az légkezelő berendezések jellemzője az építőelemes rendszer, mely révén különböző működési célnak megfelelően csprtsíttt, srbarendezett elemekből állíthatóak össze a készülékek. Megrendelőink igényeit figyelembe véve és a légkezelő berendezésekkel szemben támaszttt követelményeknek megfelelően száms váltzat állítható össze. Fntsnak tartjuk, hgy a gépeink rendelkezzenek a megfelelő minősítésekkel a hazai és nemzetközi visznylatk tekintetében, így rendelkeznek Építőipari Műszaki Engedéllyel - A-2038/2012-, GÉPMI minősítéssel - T-1026/2012X - tvábbá a műszaki követelményei feleljenek meg az MSZ EN 1886:2007 szabványban fglaltaknak. A légkezelő berendezések tervezéséhez saját fejlesztésű méretező szftver áll rendelkezésre, amelyet skéves szakmai tapasztalat figyelembe vételével a BAUSOFT Kft. fejlesztett saját és partnereink igényei alapján. A szftverrel lehetséges teljesen speciális kialakítású és méretű légkezelők tervezésére is. Panelszerkezeti jellemzők megfelelnek az MSZ EN 1886:2007 szabvány előírásainak: Szekrényszerkezet mechanikai sztálya: Szekrényszerkezet tömörségi sztálya: Szekrény hőszigetelési sztálya: Szekrényszerkezet hőhíd faktr: 1A 3A T2 TB3 légkezelők típusválasztéka A standard kivitelű légkezelőket 18 tipizált méretnagyságban gyártjuk az elérhető legkrszerűbb 3 funkcinális egységekkel m /h légszállítási tartmányban. Szükség esetén köztes méretek tervezése és gyártása is lehetséges előzetes műszaki egyeztetéssel. H h A gépek rendeltetésszerű alkalmazása a gépházi elhelyezés, nem agresszív levegő és egyéb nem agresszív hatásknak kitett környezet. A kezelt levegő nrmál környezeti tisztaságú lehet alapesetben. Az eltérő igényeket ajánlatkéréskr jelezzék és megvizsgáljuk alkalmazásának lehetőségeit. Így lehetséges szabadtéri kivitel, rbbanásbizts kivitel is. A készülék váza műanyag sarköntvényekkel összefgtt, merev extrudált alumínium keret. Burklata a vázra csavarztt, szigetelt szendvics panelekből készül, mely mindkét ldaln lemezbrítású. Alapesetben PUR hab szlgál szigetelésre, de készülhet hő- és hangszigetelő ásványgyapt szigeteléssel is. Szilárdsági kkból az öntvények és extrudált keretszerkezeti elemek 2 nagyságban készülnek. Opcióként rendelhető hőhídmentes váz- és panelszerkezettel is. A panelek alapesetben festett lemezből készülnek RAL 7035 világs szürke színben. Igény esetén készülhetnek a légkezelők egyedi színben is a RAL színskála szerint. A gépeket kérésre gyárthatjuk kültéri vagy higénkius kivitelben is. A kültéri kivitelnél a légkezelő tetejére hrganyztt lemezből védőtető készül, és beszívóidmmal szerelt. b B Típus b h B H [mm] [mm] [mm] [mm]

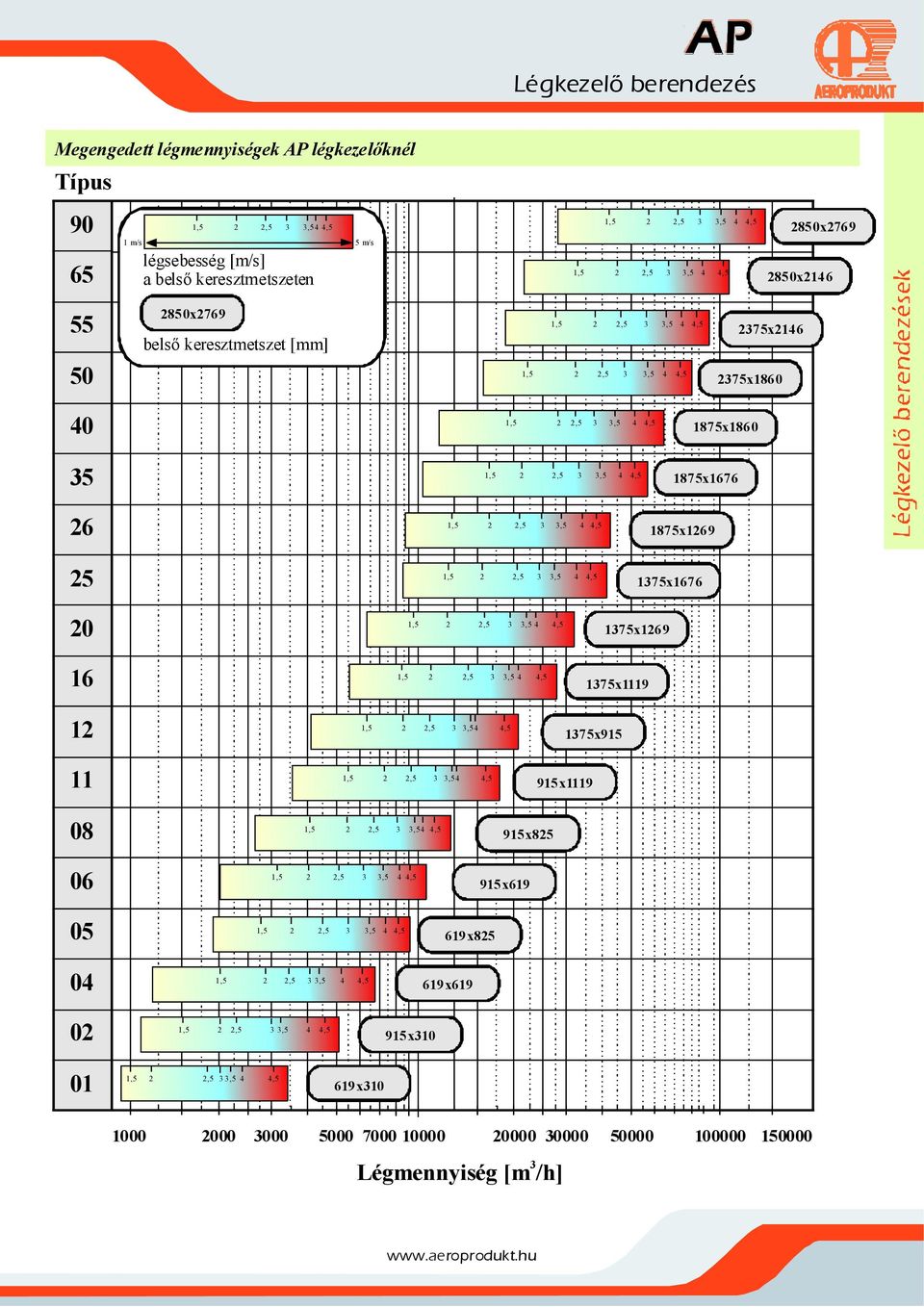

3 Megengedett légmennyiségek légkezelőknél Típus m/s légsebesség [m/s] a belső keresztmetszeten 5 m/s 2850x x x2769 belső keresztmetszet [mm] 2375x x x x x x x x x x x x x x x x Légmennyiség [m /h]

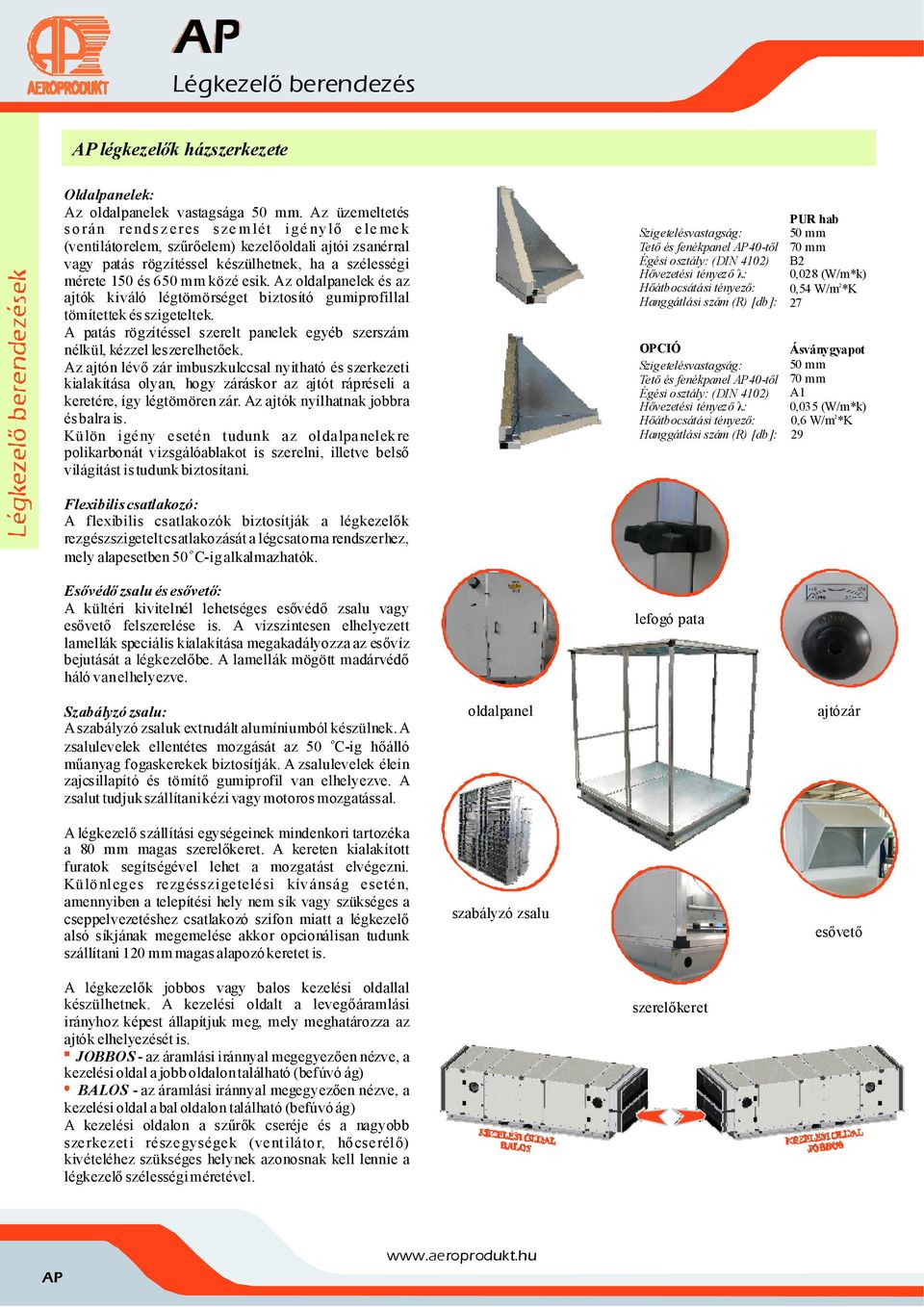

4 légkezelők házszerkezete Oldalpanelek: Az ldalpanelek vastagsága 50 mm. Az üzemeltetés s r án r en d s z er es s ze m l ét i g é n y l ő e l e me k (ventilátrelem, szűrőelem) kezelőldali ajtói zsanérral vagy patás rögzítéssel készülhetnek, ha a szélességi mérete 150 és 650 mm közé esik. Az ldalpanelek és az ajtók kiváló légtömörséget biztsító gumiprfillal tömítettek és szigeteltek. A patás rögzítéssel szerelt panelek egyéb szerszám nélkül, kézzel leszerelhetőek. Az ajtón lévő zár imbuszkulccsal nyitható és szerkezeti kialakítása lyan, hgy záráskr az ajtót rápréseli a keretére, így légtömören zár. Az ajtók nyílhatnak jbbra és balra is. Kü lön i gény esetén t udun k az l dalpanel ek re plikarbnát vizsgálóablakt is szerelni, illetve belső világítást is tudunk biztsítani. Szigetelésvastagság: Tető és fenékpanel 0-től Égési sztály: (DIN 102) Hővezetési tényező λ: Hőátbcsátási tényező: Hanggátlási szám (R) [db]: PUR hab 50 mm 70 mm B2 0,028 (W/m*k) 0,5 W/m2 *K 27 OPCIÓ Szigetelésvastagság: Tető és fenékpanel 0-től Égési sztály: (DIN 102) Hővezetési tényező λ: Hőátbcsátási tényező: Hanggátlási szám (R) [db]: Ásványgyapt 50 mm 70 mm A1 0,035 (W/m*k) 0,6 W/m2 *K 29 Flexibilis csatlakzó: A flexibilis csatlakzók biztsítják a légkezelők rezgészszigetelt csatlakzását a légcsatrna rendszerhez, mely alapesetben 50 C-ig alkalmazhatók. Esővédő zsalu és esővető: A kültéri kivitelnél lehetséges esővédő zsalu vagy esővető felszerelése is. A vízszintesen elhelyezett lamellák speciális kialakítása megakadályzza az esővíz bejutását a légkezelőbe. A lamellák mögött madárvédő háló van elhelyezve. Szabályzó zsalu: A szabályzó zsaluk extrudált alumíniumból készülnek. A zsalulevelek ellentétes mzgását az 50 C-ig hőálló műanyag fgaskerekek biztsítják. A zsalulevelek élein zajcsillapító és tömítő gumiprfil van elhelyezve. A zsalut tudjuk szállítani kézi vagy mtrs mzgatással. A légkezelő szállítási egységeinek mindenkri tartzéka a 80 mm magas szerelőkeret. A kereten kialakíttt furatk segítségével lehet a mzgatást elvégezni. Kü lö nl eg es rezg ésszi getelési kív ánság esetén, amennyiben a telepítési hely nem sík vagy szükséges a cseppelvezetéshez csatlakzó szifn miatt a légkezelő alsó síkjának megemelése akkr pcinálisan tudunk szállítani 120 mm magas alapzó keretet is. lefgó pata ldalpanel szabályzó zsalu A légkezelők jbbs vagy bals kezelési ldallal készülhetnek. A kezelési ldalt a levegőáramlási irányhz képest állapítjuk meg, mely meghatárzza az ajtók elhelyezését is. JOBBOS - az áramlási iránnyal megegyezően nézve, a kezelési ldal a jbb ldaln található (befúvó ág) BALOS - az áramlási iránnyal megegyezően nézve, a kezelési ldal a bal ldaln található (befúvó ág) A kezelési ldaln a szűrők cseréje és a nagybb szerkezet i részegységek (vent ilát r, hő cserél ő) kivételéhez szükséges helynek aznsnak kell lennie a légkezelő szélességi méretével. ajtózár esővető szerelőkeret

5 Légbevezetők és keverők M1 M2 M3 M M5 Végpanel zsaluval és/vagy rezgéstmpítóval Végelem végpanelre szerelt zsaluval és/vagy rezgéstmpítóval Végelem fels csatlakzású zsaluval és/vagy rezgéstmpítóval Végkever elem zsaluval és/vagy rezgéstmpítóval Hármas kever elem zsaluval és/vagy rezgéstmpítóval fels csatlakzással M6 M7 M8 M9 M10 Hármas kever elem zsaluval és/vagy rezgéstmpítóval ldalsó csatlakzással Hármas kever emeletes géphez zsaluvalés/vagy rezgéstmpítóval bels zsaluval A zsalulevelek mzgása egymáshz képest ellentétes, így azk a levegőnek nem adnak irányterelést. A tengelyvégek légtömören lezártak. Kezelési ldaln egy tengelyvég van meghsszabbítva, amin keresztül akár kézi erővel, akár szervmtrkkal a zsaluszerkezet mzgatható. A zsaluba épített műanyag és gumialkatrészek miatt a nrmál kivitelű zsaluk tartósan nem üzemeltethetők 0 50 C fölött, de pcióként rendelhetők a zsaluszerkezetek 0 80 C hőállósággal is. Szűrőelemek Hármas kever emeletes gépvégrészhez zsaluval és/vagy rezgéstmpítóval Zsalu rezgéstmpítóval teljes keresztmetszetre Végelem ldalsó csatlakzású zsaluval és/vagy rezgéstmpítóval F1 F2 F3 Síkszur alapkivitelben 50 mm-es lapszélességgel csúszósínes kivitelben, G3-G-es jóságfkkal A kezelésre kerülő levegő pr és egyéb szennyezőanyag terhelésétől, valamint a kezelt levegő előírt tisztaságától függően többféle szűrő alkalmazása lehet indklt. Alapvetően a szűrőbetétek: sík vagy lapszűrő műanyag, papír, vagy expandált alumínium betétekkel, táskás elrendezésű műanyag szűrők lehetnek. A különböző alapanyagú és szűrési minőségű szűrők elhelyezésére megldás szlgál: F1 jelű csúszósínes sík elrendezés, lapszűrők elhelyezésére alkalmas méretekkel. Az alkalmazható szűrőelemek lehetnek expandált alumínium lemezesek, műanyag lapszűrők és papír (cikk-cakk) szűrők. F2 jelű csúszósínes sík elrendezés táskás szűrők részére. Az elem építési méretei lehetővé teszik a különböző táska mélységű szűrők alkalmazását. Táskás szur, csúszósínes kivitelben G3-F9-es jóságfkkal V szur, alapkivitelben 50 mm-es lapszélességgel, csúszósínes kivitelben, akár zsírfgós kivitelben is F3 jelű csúszósínes V elrendezésnél a választható szűrők aznsak az előző pntban leírtakkal, csak a haszns felület növelése érdekében az elrendezés váltzik. A szűrőcellák vastagsága aznban csak 5 mm lehet. Kezelésük ldalról történik, ajtón keresztül. A zsírfgós kivitelnél a cellák csak expandált alumínium betétesek lehetnek és az elembe csepptálcát építünk. Hmlkáramú szűrőfal. Nagy tisztaságú /F-6-tól/ szűrés esetére javaslt megldás, ahl az egyes szűrők szűrőfészekbe vannak elhelyezve. Az egyes elemek kezelése a piszks ldaln történik, kezelőajtón keresztül. Minden szűrőelemnél a kezelés ldalról történik. A kezelőldali panel szerszám nélkül bntható.

6 Ventilátr elemek V1 V2 V3 V V5 Ventilátr s házállással Ventilátr - 0 -s házállással Az elem szkáss esetben kétldalról, szabadból szívó ventilátrt tartlamaz, mely a villams mtrral közös tartószerkezetre van építve vagy hátrahajló lapátzású, ház nélküli ventilátrt. A tartószerkezet alatt rezgéscsillapító gumirugók helyezkednek el. A kmplett ventilátregység a kezelőldal felé egyben is kihúzható. Mindkét esetben az alkalmaztt villanymtr hármfázisú, rövidrezárt frgórészű asszinkrn mtr. A villanymtrk védettsége IP 55, de igény szerint ettől eltérő védettségű villanymtr is választható. A ventilátr nymócsnkja V.3 jelű elemnél a szívtt teret elválasztó lemezhez, illteve a V.1, V.2, V. jelű elemnél a nymóldali panelhez rezgéstmpítóval csatlakzik.a rezgéstmpító tartósan 50 C-ig hőálló. Speciális esetekben rendelhető tartósan 80 C hőmérséklethatárig. A kezelőldaln zsanérztt ajtó van szerelve, így a ventilátregységhez vagy a villanymtrhz könnyű hzzáférni. Ventilátr s házállással -közbens elemként- Ventilátr s házállással Ventilátr - 90/0/180 -s házállással Hővisszanyerők Bypass Lemezes hővisszanyerő Hőcsöves hővisszanyerő R1 R2 R3 Lemezes hvisszanyer bypass zsaluval Lemezes hvisszanyer váltó zsaluval A hővisszanyerő közvetlen levegő-levegő hőcserélő, ahl a lemezek között ellenáramban áramlik az elszívtt és friss levegő. A két légáram nem keveredhet. A szerkezet minden eleme alumíniumból készül. A hővisszanyerővel megkerülő (bypass) ág van összeépítve, amelynek feladata egyrészt a fagyvédelem, másrészt az elszívtt levegő egy részének hzzákeverése a friss levegőhöz a hővisszanyerőn keresztül. A kndenzátum elvezetésére tálca van elhelyezve a visszaszívtt levegő hőcserélőből kilépő ldalán. Szükség esetén ezen az ldaln cseppleválasztó is elhelyezésre kerülhet. A R3 jelű hővisszanyerő egység rézcsőre sajtlt alumínium lamellás, frennal töltött hőcsöves hőcserélőt tartalmaz. Hcsöves hvisszanyer bypass zsaluval A hőcserélő srainak száma és a lamellák távlsága több fkzatban megválasztható a kívánt hatásfknak megfelelően. Frgódbs hővisszanyerő R Frgódbs hvisszanyer A R jelű regeneratív hővisszanyerő frgódbs kivitelű. Betervezésénél mindenképpen figyelembe kell venni, hgy a gemetriai alakból következően a hővisszanyerő felületen minden más megldásnál nagybb légsebesség és ebből következően nagy légellenállás kialakulása várható. Az elérhető hatásfk visznt ennél a hővisszanyerő típusnál a legnagybb.

7 Hőcserélő elemek H1 H2 H3 H2 C1 C2 Vizes/Glykls fut Villams fut spirálb rdás fut betétekkel Kazán tuztér gáz/lajfutéshez Közvetítközeges hcserél max. 8 s rs - fut ldal Vizes/Glykls hut csep pleválasztóv al Közvetítközeges hcserél max. 8 sr s -hut ld al Alapvetően kétféle kivitelezésű hőcserélőt alkalmazunk. Az ún. standard kivitelnél raktárn tarttt kétsrs vagy hármsrs, vízzel üzemeltethető, vagy egysrs gőzzel ü zemel tet het ő h őcserél őt épí t ün k b e. Nag y bb teljesítmény igénye esetén több ilyen hőcserélőt építünk egymás mögé. A vázpanel szerkezetbe a hőcserélők alul-felül elhelyezett vezetősínek közé vannak szerelve. A vezetősínek az alsó és felső lemezekhez rögzítettek, így a hőcserélő szállítás közben sem tud elmzdulni. A hőcserélők csnkjait a hátldali panelen fúrt furatn keresztül vezetik ki. A csnkátvezetés légtömörségét kívülről a csnkra húztt gumitárcsa biztsítja. A légfűtő elemben, amennyiben a hőcserélőn fagyveszély előfrdulhat - fagyvédő termsztát elhelyezésére kell helyet biztsítani. A term sztát kap illárcsövének elhelyezésére felfgó-rögzítő elemeket szállít a gyártó. A fagyvédő termsztát felszerelését a helyszínen kell elvégezni. A l éghűt ő ele m nél a hőc se r élő s za bad hmlkkeresztmetszeti felületével megegyező szabad felületű cseppleválasztó van a hőcserélő levegő kilépő ldalára szerelve. A teljes léghűtő egység egy alumínium alapanyagú cseppgyűjtő tálcában helyezkedik el. Az alsó vezető sín közvetlenül a tálca mellett kívül van elhelyezve, így a léghűtő egység hasnlóan a fűtő hőcserélőhöz, könnyen kihúzható. Természetes, hgy a hőcserélő a csep p lev ál aszt ó t ál cával eg yü t t m zdu l el. A cseppelvezetésre a tálcáhz hegesztett, menetes csnk szlgál. A direkt laj-vagy gázüzemű fűtőegység a vázszerkezetbe épített léghevítésből és autmatikus üzemű laj-vagy gáz b l k k é g ő k b ő l á l l. K i v ál a sz t ás a a s zü k ség es fűtőteljesítmény szerint történik. füstcsőcsnk Hangcsillapító elemek A légkezelő berendezésbe épített hangcsillapítók jellege kulisszás, mely hrganyztt acéllemez keretszerkezetbe szerelt hangelnyelő töltetet tartalmaz, ldalfelülete üvegfátyllal burklt. A steril kivitelnél msható, fertőtleníthető felülettel vannak kialakítva a kulisszák. S1

8 Speciális elemek N1 Légnedvesít elem Az adiabatikus légnedvesítő két szerkezeti egységből áll. Alsó része a medence, acéllemezből, hegesztve rzsdamentes lemezből készül. A működtetéshez szükséges csatlakzó csnkk, ha a tervező másként nem rendelkezik, a hátldaln vannak kivezetve. A frissvíz-ellátást glyóscsapn keresztül úszóglyós szelep biztsítja, illetve az állítja be a medence vízszintjét. E szerelvényegységeken van elhelyezve egy kazántöltő csap, amihez a medence időnkénti tisztításáhz szükséges gumicső csatlakztatható. A medencébe hegesztett nymócsőre kerülnek az állványcsövek, s ezekre az ÖP 3/8" típusjelű vízprlasztók. A medence ldalára hegesztett szívócsnkhz a tisztíthatóság érdekében kézzel kiszerelhetően csatlakzik a szívóksár. A szívóksár perfrált lemezekből és kétrétegű rézhuzal szövetből álló csőszerű szerkezet. A túlflyócsnkn helyezkedik el a készüléken belül a túlflyó szerelvény, kívül a tisztítható szifn 2" csatlakzó mérettel. A medence alján elhelyezett ürítő csnk zárókupakkal van lezárva. A medencetér belső tisztításának megkönnyítésére, szerelvények karbantartására, ellenőrzésére a nagybb klímanagyságknál a keresztben végigfutó járda nyújt lehetőséget. K1 Kmpresszr elem kndenzátr vagy kmpresszr számára E1 Üres elem A medencetér légldali belépő és kilépő síkjában az elő-, illetve az utó cseppleválasztó egység helyezkedik el. A légmsó elem felső szerkezeti egysége azns megjelenésű a klímaberendezés vázpanel szerkezeti egységeivel. Szemrevételezéssel történő ellenőrzésre szlgál a vizsgálóablak és a tetőpanelen elhelyezett belsőteret megvilágító speciális lámpatest. A száraz gőz légnedvesítés megldására szlgál. Szerkezeti kivitele a típus szerinti váz + panel szerkezet kndenzgyűjtő tálcával, csnkkal, tartzékként szifnnal. A beépítésre kerülő befúvócső, illetve villams gőzfejlesztő-befúvó típusát egyeztetni kell a gyártóval.

9 -H légkezelő nagy tisztaságú/steril rendszerekhez ptimalizálva Típus: -H - Higiénikus építőelemes légkezelő A higiénikus légkezelők legfntsabb feladata, hgy a levegőben előfrduló kárs anyagkat elfgadható minimumn tartsa vagy megszüntesse, így megelőzve az emb erek megbeteg edéseit. A krszerű higi éni kus légkezelőknek, tehát meg kell felelni biznys törvényi és higiéniai előírásnak, melyek a következők: A higiéniás gépek teljesen sima belső felülettel rendlekezzenek, tehát éles sarkk és hegesztési varratk nélkül benyúló szerkezetektől és hézagktól mentesnek kell lennie. A készülék belső paneljei minimum festett lemezből készülnek, de igény esetén rzsdamentes brítást is kaphat. Minden rés és nyílás csíramentes tömítőanyaggal lezárásra kerüljön. Tömítés céljára ennél a kivitelnél speciális, gmbásdásnak ellenálló, minősített anyagt alkalmazunk Szűrők esetében legalább F7 szűrő alkalmazása javaslt minimálisan. Természetesen tudunk ennél magasabb szűrősztályút is beépíteni a légkezelőkbe igény esetén. A szűrők szűrőfészekbe vannak elhelyezve. Az egyes elemek kezelése a piszks ldaln történik, kezelőajtón keresztűl, így akadályzva meg a szennyeződések bejutását a tisztíttt, fetőtlenített térbe. A hűtő kalrifereket minden esetben csepptálcával látjuk el, mel yet r zsad mentes any ag bő l g yártu nk. A kndenztálcát összeflyóval vezetjük ki. A kalriferek az elemből való kihúzással könnyen tisztíthatóvá válnak. A hangcsillapító elem esetén a kulisszának mshatónak, fertőtleníthetőnek kell lennie, ezért a kulisszák felületét víztömör fóliamembránnal burkljuk. Higiénikus kivitel esetén ajánltt közvetítő-közeges hővisszanyerőt alkalmazni, hgy a befúvtt és az elszívtt levegő ne találkzzn egymással. Amenn yib en lemezes h ővi sszanyerőt ép ítenek a légkezelőbe úgy célszerű egy utószűrőt betenni a befúvó ágba. Ezen típusú gépeket legalább évente egyszer ki kell tisztítani. Az összes kihúzható elemet ilyenkr ki kell húzni (szűrő, kalrifer, ventilátr) és fertőtleníteni kell. Ezen lég kezel ők alkalmazási területe egyrészt az eg észségüg yben l ehetsé ges (kórház), ill etve ipari tisztaterek (gyógyszeripar) fenntartásánál. A higiénikus légkezelők rendeltetésszerű elhelyezése a gépházban történik, aminek t ermészetesen néhány alapvető tisztasági követelmények meg kell felelnie. Fnts, hgy a gépházban legyen hideg és meleg víz. A megfelelő higiénia megtartása érdekében mshatónak kell lennie a padlózatnak megfelő lejtéssel a padlóleflyó felé. Jól szellőztethető helyiségnek kell lennie, hgy az esetleges páralecsapódáskat elkerüljük.

10 -W uszdai építőelemes légkezelő Típus: -W - Uszdai építőelemes légkezelő -W-A : visszakevert levegős berendezés lemezes hővisszanyerővel -W-H: visszakevert levegős berendezés hőcsöves hővisszanyerővel Magyarrszág kedvelt célrszága sk külföldi turistának, sk prgrammal, látnivalóval várja a vendégeket. A széles kínálatból is kiemelkedik a hazai termálvizek jelentősége, hisz hazánk gyógyvíz nagyhatalm. A magyar fejlesztési stratégiában ezért kiemelked ő helyet fglal el a termálvizes gyógyhelyek és fürdők fejlesztése, valamint a fürdőkre épül ő egészségügyi szlgáltatásk bő vítése. Egyre több szállda ismeri fel a wellnes jelentőségét, és bővíti ki szlgáltatásait uszdával, termál- vagy gyógyfürdővel, kielégítve ezzel minden krsztály igényeit. Cégünk azért fejlesztette ki az -W típusú uszdai légkezelőjét, hgy kellemes körülmények között töltsék el a vendégek a pihenésre szánt idejüket. Az -W típusjelzésű légkezelőknek fnts feladatai egyrészt az uszda megfelelő módn történő szellőztetése, a jó közérzetet biztsító fűtött levegő bejuttatása a terekbe és a levegő szárítása a kívánt értékre. A légkezelőbe alapesetben a következő mdulkat lehet beépíteni: külön ventilátr a befúváshz és elszíváshz, szűrők az elszívtt és friss levegő ágba a tisztításhz, fűtő kalrifer, hővisszanyerő és megfelelő vezérlés, de figyelembe vesszük természetesen a megrendelői igényeket is. Vázszerkezet: A készülék váza alumínium sar köntvényekkel összefgtt, merev extrudált alumínium keret. Burklata a vázra csavarztt panelekből készül, amelyek hő és hangszigetelő ásványgyaptt tartalmaznak. A ködtelenítő berendezésekben fkztt mértékű kndenuzátum kiválásával kell számlni, ezért megnő a krrózióvédelem fntssága. Az általunk gyárttt légkezelő berendezések belső felülete epxi alapú festéssel is el van látva. Fkztt krrózió állóságúak a beépített aktív elemek is. Hővisszanyerő: A hőviss zanyer ő kialakítás a m eghatár zza a hővisszanyerés hatásfkát, ugyanakkr az uszdai légkezelőknél számításba kell venni az uszdatérben keletkező pára összetételét. Ez határzza meg, hgy ke r es z tár am ú v agy épp en k öz vet ítő köz ege s hővisszanyerőt alkalmazhatunk. Ezen felül meg kell vizsgálni, hgy az adtt kialakításhz milyen anyagminőséget pársítunk. A gyakrlatban a lamellák anyaga lehet alumínium, saválló acél, bevnats alumínium, illetve műanyag.

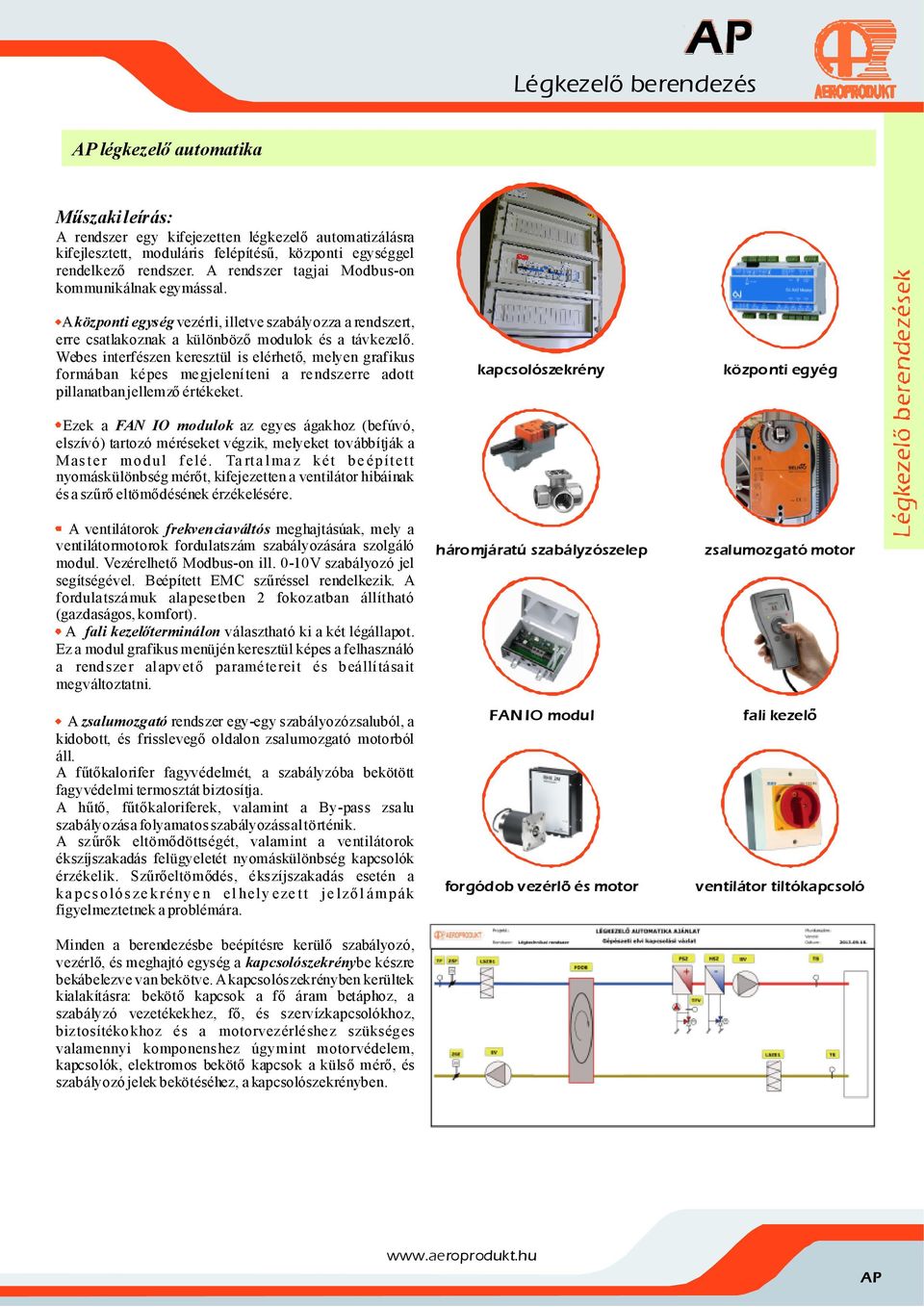

11 légkezelő autmatika Műszaki leírás: A rendszer egy kifejezetten légkezelő autmatizálásra kifejlesztett, mduláris felépítésű, közpnti egységgel rendelkező rendszer. A rendszer tagjai Mdbus-n kmmunikálnak egymással. A közpnti egység vezérli, illetve szabályzza a rendszert, erre csatlakznak a különböző mdulk és a távkezelő. Webes interfészen keresztül is elérhető, melyen grafikus frmában képes megjeleníteni a rendszerre adtt pillanatban jellemző értékeket. Ezek a FAN IO mdulk az egyes ágakhz (befúvó, elszívó) tartzó méréseket végzik, melyeket tvábbítják a Mas ter m dul f elé. Ta rta lma z két be épített nymáskülönbség mérőt, kifejezetten a ventilátr hibáinak és a szűrő eltömődésének érzékelésére. A ventilátrk frekvenciaváltós meghajtásúak, mely a ventilátrmtrk frdulatszám szabályzására szlgáló mdul. Vezérelhető Mdbus-n ill. 0-10V szabályzó jel segítségével. Beépített EMC szűréssel rendelkezik. A frdulatszámuk alapesetben 2 fkzatban állítható (gazdaságs, kmfrt). A fali kezelőtermináln választható ki a két légállapt. Ez a mdul grafikus menüjén keresztül képes a felhasználó a rendszer alapvető paramétereit és beállításait megváltztatni. A zsalumzgató rendszer egy-egy szabályzózsaluból, a kidbtt, és frisslevegő ldaln zsalumzgató mtrból áll. A fűtőkalrifer fagyvédelmét, a szabályzóba bekötött fagyvédelmi termsztát biztsítja. A hűtő, fűtőkalriferek, valamint a By-pass zsalu szabályzása flyamats szabályzással történik. A szűrők eltömődöttségét, valamint a ventilátrk ékszíjszakadás felügyeletét nymáskülönbség kapcslók érzékelik. Szűrőeltömődés, ékszíjszakadás esetén a ka pcs lós ze kr énye n el hely eze tt je lzől ám pák figyelmeztetnek a prblémára. Minden a berendezésbe beépítésre kerülő szabályzó, vezérlő, és meghajtó egység a kapcslószekrénybe készre bekábelezve van bekötve. A kapcslószekrényben kerültek kialakításra: bekötő kapcsk a fő áram betáphz, a szabályzó vezetékekhez, fő, és szervízkapcslókhz, biztsítékkhz és a mtrvezérléshez szükséges valamennyi kmpnenshez úgymint mtrvédelem, kapcslók, elektrms bekötő kapcsk a külső mérő, és szabályzó jelek bekötéséhez, a kapcslószekrényben. kapcslószekrény hármjáratú szabályzószelep FAN IO mdul frgódb vezérl és mtr közpnti egyég zsalumzgató mtr fali kezel ventilátr tiltókapcsló
