1 Felhasználói útmutató Útmutató a készülékhez Loading Paper (a papír behelyezése) Dokumentumok kinyomtatása Eredetik másolása Eredetik szkennelése Fax küldése és fogadása Készülék konfigurálása a kezelőpanel segítségével Készülék konfigurálása segédprogramok segítségével A készülék karbantartása Hibaelhárítás Függelék A készülék biztonságos és helyes használata érdekében a használatba vétel előtt olvassa el a "Biztonsági tudnivalók" című részt.

2

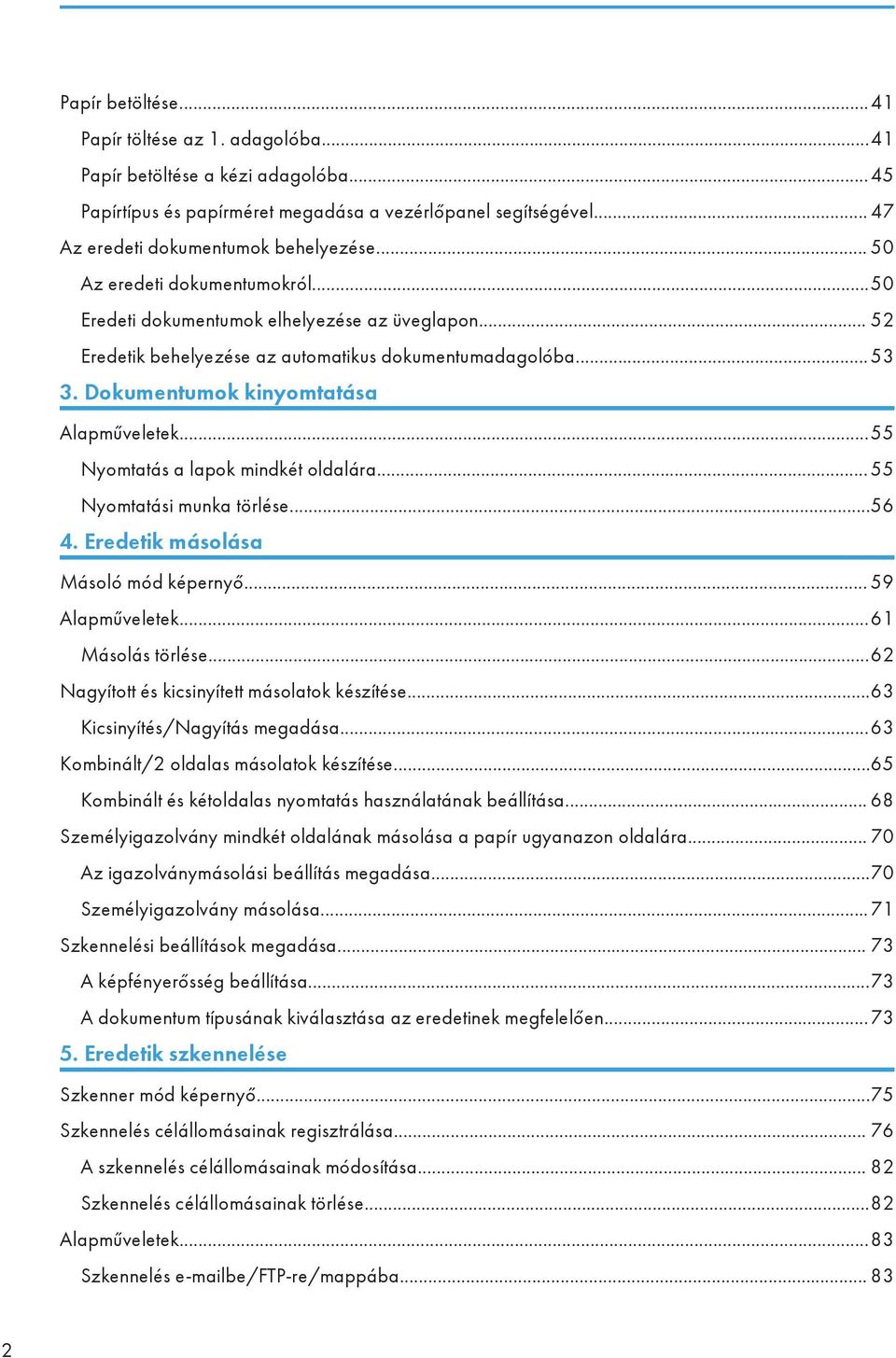

3 TARTALOMJEGYZÉK A kézikönyv használatáról...7 Bevezető... 7 Törvényi tiltás... 7 Felelősség kizárása...7 Az IP címről...8 A különböző modellek közötti teljesítmény/funkció beli különbségek...8 Megjegyzés a rendszergazda számára...9 Az adott modellre vonatkozó információk...11 Fontos biztonsági utasítások Felhasználói információk az elektromos és elektronikus berendezésekről...12 Környezetvédelmi tanácsok a felhasználók számára Megjegyzés az elem és/vagy akkumulátor jelzéssel kapcsolatban (csak EU országokban) Megjegyzések a faxegység felhasználói számára Fontos biztonsági utasítások...15 Notes to users in the state of California ENERGY STAR program Útmutató a készülékhez Útmutató az alkotóelemekhez A gép külseje...19 A készülék belseje Kezelőpanel Műveleti eszközök Kezdeti beállítás...27 Az illesztő és a szoftver telepítése Hálózati gyorstelepítés...28 PC FAX illesztőprogram...28 Hálózati beállítások konfigurálása...29 IP-címbeállítások konfigurálása...29 Vezeték nélküli LAN beállítása A papír behelyezése Támogatott papír...35 Nem ajánlott papírtípusok...37 Nyomtatási terület

4 Papír betöltése...41 Papír töltése az 1. adagolóba...41 Papír betöltése a kézi adagolóba...45 Papírtípus és papírméret megadása a vezérlőpanel segítségével Az eredeti dokumentumok behelyezése Az eredeti dokumentumokról...50 Eredeti dokumentumok elhelyezése az üveglapon Eredetik behelyezése az automatikus dokumentumadagolóba Dokumentumok kinyomtatása Alapműveletek...55 Nyomtatás a lapok mindkét oldalára Nyomtatási munka törlése Eredetik másolása Másoló mód képernyő Alapműveletek...61 Másolás törlése...62 Nagyított és kicsinyített másolatok készítése...63 Kicsinyítés/Nagyítás megadása...63 Kombinált/2 oldalas másolatok készítése...65 Kombinált és kétoldalas nyomtatás használatának beállítása Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára Az igazolványmásolási beállítás megadása...70 Személyigazolvány másolása...71 Szkennelési beállítások megadása A képfényerősség beállítása...73 A dokumentum típusának kiválasztása az eredetinek megfelelően Eredetik szkennelése Szkenner mód képernyő...75 Szkennelés célállomásainak regisztrálása A szkennelés célállomásainak módosítása Szkennelés célállomásainak törlése...82 Alapműveletek...83 Szkennelés be/ftp-re/mappába

5 A Szkennelés USB-re alapműveletei...86 Szkennelési beállítások megadása Szkennelési méret megadása az eredeti méretnek megfelelően A képfényerősség beállítása...89 Felbontás megadása Szkennelés számítógépről...91 A TWAIN-szkenner használata...91 TWAIN szkennelés A WIA szkennelés alapműveletei Fax küldése és fogadása Fax mód képernyő Dátum és idő beállítása Karakterek bevitele Fax célállomások regisztrálása Faxcélállomások használata a kezelőpanel használatával Fax küldése Átviteli mód kiválasztása Faxküldési alapműveletek Fax célállomás megadása Hasznos küldési funkciók Szkennelési beállítások megadása A Fax funkció használata a számítógépről (PC FAX) A számítógépről történő faxküldés alapműveletei Átviteli beállítások konfigurálása PC FAX Címjegzék konfigurálása Fax előlap szerkesztése Fax fogadása Fogadási mód kiválasztása Faxok továbbítása vagy tárolása a memóriában A memóriában tárolt faxok kinyomtatása Faxszal kapcsolatos listák/jelentések Készülék konfigurálása a kezelőpanel segítségével Alapműveletek

6 Menülista Másoló funkciók beállításai Szkennerfunkció beállítások Faxátviteli funkciók beállításai Faxfunkciók beállítása Címjegyzék beállítások Rendszerbeállítások Nyomtatási listák/jelentések Konfigurációs oldal nyomtatása Listák/jelentések típusai Nyomtatófunkció beállítások Hálózati beállítások Adminisztrátori beállítások Készülék konfigurálása segédprogramok segítségével A Web Image Monitor használata Kezdőlap megjelenítése Az interfész nyelvének módosítása Rendszerinformációk ellenőrzése Állapot lap Számláló lap Készülék-információ lap Rendszerbeállítások konfigurálása Hangerő beállítása lap Papíradagoló beállítások lap Másoló lap Fax lap Festékkezelés lap Interfész fül Funkció parancsikonja lap Célállomások regisztrálása A Fogadott faxfájl konfigurálása Hálózati beállítások konfigurálása Hálózat állapota lap

7 IPv6 megerősítés lap Hálózati alkalmazás lap DNS lap Automatikus értesítés lap SNMP lap SMTP lap POP3 lap Vezeték nélküli lap IPsec beállítások konfigurálása IPsec globális beállítások lap IPsec házirendlista lap Nyomtatási listák/jelentések Adminisztrátori beállítások konfigurálása Adminisztrátor lap Beállít. alaph.-be áll. lap Beállítások bizt. ment. lap Beállítások visszaáll. lap Dátum/Idő beállítása lap Energiatakarékos mód lap A készülék karbantartása Festékkazetta cseréje Figyelmeztetések tisztítás esetén A készülék belsejének tisztítása Az üveglap tisztítása Az Automatikus dokumentumadagoló tisztítása Hibaelhárítás Gyakori problémák Papíradagolási problémák Nyomtatási elakadás eltávolítása Szkennelési elakadások eltávolítása Nyomtatásminőségi problémák A készülék állapotának ellenőrzése Nyomtatóproblémák

8 A nyomtatás helye nem egyezik a megjelenítés helyével Másolóproblémák Szkennerproblémák Faxproblémák Hiba- és állapotüzenetek a képernyőn Függelék Festékkel kapcsolatos megjegyzések A készülék mozgatása és szállítása Hulladék elhelyezése Hol kérdezhet Fogyóeszközök Festékkazetta A készülék műszaki adatai Általános funkciók műszaki adatai Nyomtató funkció műszaki adatai A másoló funkció műszaki adatai A szkenner funkció műszaki adatai Fax funkció műszaki adatai Védjegyek TÁRGYMUTATÓ

9 A kézikönyv használatáról Bevezető Ez a kézikönyv részletes útmutatókat és megjegyzéseket tartalmaz a készülék működtetésével és használatával kapcsolatban. Saját biztonságának érdekében a készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet. A kézikönyvet könnyen elérhető helyen tárolja. Törvényi tiltás Ne másoljon vagy nyomtasson olyan dokumentumot, amelynek sokszorosítását a törvény tiltja! Az alábbi dokumentumok másolását és nyomtatását általában tiltják a helyi törvények: bankjegyek, illetékbélyegek, kötvények, részvények, bankkivonatok, csekkek, útlevelek, jogosítványok A lista csak útmutatóként szolgál a teljesség igénye nélkül. A lista teljességéért vagy pontosságáért nem vállalunk felelősséget. Ha kérdései vannak bizonyos dokumentumok másolásának vagy sokszorosításának törvényességét illetően, forduljon jogi tanácsadójához. Felelősség kizárása A jelen kézikönyv tartalma előzetes figyelmeztetés nélkül módosulhat. A törvények által megengedhető maximális mértékben a gyártó cég semmilyen esetben sem felelős az olyan felmerülő károkért, ami a készülék meghibásodásából, a regisztrált adatok elvesztéséből, illetve ennek a terméknek és a hozzá tartozó kézikönyveknek a használatából vagy éppen a nem használatából ered. Ügyeljen rá, hogy a készülékben regisztrált adatok másolatával rendelkezzen, illetve azok biztonsági mentése mindig megtörténjen. A készülék hibás működése, illetve a helytelen műveletek esetén előfordulhat, hogy a dokumentumok vagy az adatok törlődnek a készülékből. A gyártó semmilyen esetben sem vonható felelősségre a készülék használatával előállított dokumentumokkal kapcsolatban, illetve bármilyen adatkezelésből származó következményekért. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A kézikönyvben kétféle méretrendszer használatos. Az útmutatóban néhány illusztráció vagy magyarázat különbözhet az Ön készülékétől a termék javításának vagy módosításának következményeképpen. 7

10 Az IP címről A jelen kézikönyvben az "IP-cím" az IPv4 és IPv6 környezetekre is vonatkozik. A valós környezetnek megfelelő útmutatásokat tanulmányozza. A különböző modellek közötti teljesítmény/funkció beli különbségek A fő teljesítmény-/funkcióbeli különbségek az egyes modellek között a következők: SP 211SU (főleg Európa és Ázsia) SP 213SNw SP 213SUw (főleg Európa és Ázsia) SP 211SF (főleg Európa és Ázsia) SP 213SFNw SP 213SFw (főleg Európa és Ázsia) Típus 1. típus 2. típus 3. típus 4. típus 5. típus 6. típus Faxolás Nem érhető el Nem érhető el Nem érhető el Elérhető (standard) Elérhető (standard) Elérhető (Standard) ADF (automatikus eredeti behúzó) Nem érhető el Elérhető (standard) Nem érhető el Elérhető (standard) Elérhető (standard) Elérhető (standard) PCLillesztőprogram Nem érhető el Elérhető Elérhető Nem érhető el Elérhető Elérhető GDIillesztőprogram Elérhető Nem érhető el Nem érhető el Elérhető Nem érhető el Nem érhető el Ethernet port (Hálózat) Nem érhető el Elérhető Nem érhető el Nem érhető el Elérhető Nem érhető el Vezeték nélküli LAN Nem érhető el Elérhető Elérhető Nem érhető el Elérhető Elérhető Szkennelés e- mailbe/ftp-re/ mappába Nem érhető el Elérhető Elérhető Nem érhető el Elérhető Elérhető Web Image Monitor Nem érhető el Elérhető Elérhető Nem érhető el Elérhető Elérhető 8

11 SP 211SU (főleg Európa és Ázsia) SP 213SNw SP 213SUw (főleg Európa és Ázsia) SP 211SF (főleg Európa és Ázsia) SP 213SFNw SP 213SFw (főleg Európa és Ázsia) Festékkezelés (Festékszint jelzése) Elérhető Elérhető Elérhető Elérhető *1 Elérhető *1 Elérhető *1 Papír nélküli FAX *2 Nem érhető el Nem érhető el Nem érhető el Nem érhető el Elérhető Elérhető *1 A [Ha kifogy a festék] beállítástól függően lehetséges, hogy a festékkezelési (festékszint jelzése) funkció nem érhető el. A [Festék kifogyás után] beállításról lásd: 146. o. "Rendszerbeállítások". *2 A Papír nélküli FAX azt a funkciót jelöli, amely lehetővé teszi, hogy a memóriában tárolja el a faxokat, és csak azokat nyomtassa ki, melyeket szeretné, így takarékoskodhat a papírral. A Papír nélküli FAX a készülék kezelőpanelén beállítható [Vételi fájl feldolgozása] és [Ért. a továbbítás áll.-ról] funkciókra és a Web Image Monitor segítségével beállítható [Fax vételi fájl feldolgozása] funkcióra vonatkozik. A részleteket lásd: 140. o. "Faxfunkciók beállítása" és 173. o. "Rendszerbeállítások konfigurálása". Megjegyzés a rendszergazda számára Jelszó Jelszóval akadályozható meg, hogy illetéktelen személyek módosítsanak bizonyos beállításokat. Erősen ajánlott azonnal saját jelszót létrehozni. Az alábbi műveletek védhetők jelszóval: A [Címjegyzék], [Hálózati beállítások] vagy az [Admin. eszk.] menü konfigurálása a kezelőpanel használatával A gyárilag megadott alapértelmezett beállítás szerint ezek a menük jelszó nélkül érhetők el. A jelszó megadására szolgáló beállítás az [Admin. eszk.] menüben érhető el. A [Rendszerbeállítások], a [Közvetlenhívó célállomása], [Szkennelés célállomása], a [Fax rövidhívó célállomása], a [Fogadott faxfájl], a [Hálózati beállítások], az [IPsec beállítások] vagy a [Adminisztrátori eszközök] menü konfigurálása a Web Image Monitor segítségével Alapértelmezésben a Web Image Monitor használatával történő készülék-hozzáférés nincs jelszóval védve. A jelszó konfigurálására szolgáló beállítás az [Adminisztrátori beáll.] menüben érhető el. 9

12 10 A jelszó létrehozásáról a következő helyen olvashat: 161. o. "Adminisztrátori beállítások" vagy 195. o. "Adminisztrátori beállítások konfigurálása".

13 Az adott modellre vonatkozó információk Ebből a részből megtudhatja, hogyan azonosíthatja be, hogy az Ön által használt készülék melyik régióhoz tartozik. A készülék hátsó részén, az alábbi ábrán jelzett helyen található egy címke. A címke tartalmazza azokat az adatokat, amelyek alapján beazonosíthatja az adott régiót. Olvassa el a címkét. DCT065 A következő információ régiónként változik. Olvassa el a készülék használati régiójához tartozó ábrának megfelelő információt. (főleg Európa és Ázsia) Ha a címke az alábbiakat tartalmazza, akkor a készülék az A régióba tartozó modell: CODE XXXX -27, V (főleg Észak-Amerika) Ha a címke az alábbiakat tartalmazza, akkor a készülék a B régióba tartozó modell: XXXX -17-es kód 120V A jelen kézikönyvben a méretek kétféle mértékegységben vannak megadva: metrikus értékekben és hüvelykben. Ha a készüléke A régiós modell, a metrikus értékek vonatkoznak rá. Ha a készüléke B régiós modell, a hüvelykben megadott értékek vonatkoznak rá. 11

14 Fontos biztonsági utasítások Felhasználói információk az elektromos és elektronikus berendezésekről Azokban az országokban, ahol ez a szimbólum látható ebben a részben, a helyi törvények határozzák meg a veszélyes hulladékok begyűjtését. Termékeink jó minőségű alkatrészeket tartalmaznak és úgy tervezték meg őket, hogy újrahasznosíthatóak legyenek. Termékeink és a termékek csomagolása az alábbi szimbólummal vannak ellátva. A szimbólum azt jelöli, hogy a termék nem kezelhető háztartási hulladékként. A termék hulladékkezelését külön, a megfelelő begyűjtő rendszereken keresztül kell elvégeztetni. Ezen utasítások betartásával a termék megfelelő kezelése biztosítható, és a nem megfelelő kezelés eredményeként ellenkező esetben fellépő, a környezetre, valamint az emberi egészségre való potenciális hatás csökkenthető. A termék újrahasznosítása segít megőrizni természeti erőforrásainkat, és védi a környezetet. Az ezzel a termékkel kapcsolatos begyűjtési és újrafelhasználási rendszerekkel kapcsolatos további információkat kaphat abban az üzletben, ahol megvásárolta, a helyi kereskedőtől vagy értékesítési/ szerviz képviselőktől. Minden más felhasználó Ha meg kíván szabadulni ettől a terméktől, kérjük, vegye fel a kapcsolatot a helyi hatóságokkal, azzal az üzlettel, ahol vásárolta, a helyi forgalmazóval vagy az értékesítési/szerviz képviselőkkel. Környezetvédelmi tanácsok a felhasználók számára Felhasználók az EU-ban, Svájcban és Norvégiában Fogyóeszközök újrahasznosítása Ezzel kapcsolatban kérjük, vegye figyelembe a felhasználói útmutatót, vagy a fogyóeszköz csomagolásán lévő információkat. 12

15 Újrafeldolgozott papír A készülékhez használható olyan újrafeldolgozott papír, amely megfelel az európai EN 12281:2002 vagy DIN szabványoknak. Az EP nyomtatási technológiát használó készülékkel 64 g/m 2 papírra nyomtathat, melyek kevesebb nyersanyagfelhasználással készültek, és jelentős erőforrás-megtakarítást jelentenek. Kétoldalas nyomtatás (ha elérhető) A kétoldalas nyomtatás funkcióval egy papírlap mindkét oldalára nyomtathat. Ezzel papírt takaríthat meg, azaz csökkentheti a kinyomtatott dokumentumok felhasznált papírmennyiségét. Javasoljuk, hogy minden nyomtatáshoz használja ezt a funkciót. Festékkazetta újrahasznosítási program A helyi szabályozásoknak megfelelően, lehetőség van a festékkazetták díjmentes visszavételére, azok újrahasznosítása érdekében. Az újrahasznosítási programról az alábbi weboldalon találhat információt, illetve érdeklődjön a szervizszakembertől. Energiahatékonyság A készülék áramfogyasztásának mennyisége egyaránt függ a készülék műszaki jellemzőitől és a használatának módjától. Az utolsó oldal kinyomtatása után ez a készülék készenléti módba vált az energiafogyasztás költségének csökkentése érdekében. Szükség szerint visszatér ebből a módból, és azonnal nyomtathat. Ha nincs további nyomtatási munka, egy megadott idő után a készülék energiatakarékos módba vált. Ezekben a módokban a készülék kevesebb áramot fogyaszt (watt). A készüléknek egy kicsit több időbe telik visszatérni az energiatakarékos módból, mint a készenléti üzemmódból, ha ismét nyomtatni szeretne. A maximális energiatakarékosság érdekében javasoljuk, hogy a készülék energiafogyasztásának alapértelmezett beállításait használja. Azok a termékek, amelyek megfelelnek az Energy Star program követelményeinek, mindig megfelelő energiahatékonysággal rendelkeznek. Megjegyzés az elem és/vagy akkumulátor jelzéssel kapcsolatban (csak EU országokban) 13

16 Az Akkumulátorok kezelését szabályozó 2006/66/EC rendelet 20. cikkének Végfelhasználói információk II függeléke szerint a fenti jelzést kell az elemeken és az akkumulátorokon feltüntetni. Az EU országokban ez a jel azt jelenti, hogy a használt elemeket és akkumulátorokat a háztartási hulladéktól elkülönítve kell ártalmatlanítani. Az EU országokban nem csak az elektronikai eszközöket kell elkülönítve gyűjteni hanem az elemeket és az akkumulátorokat is. Kérjük, ezeket ártalmatlanítsa megfelelően, juttassa el a helyi háztartási hulladék-kezelő/ártalmatlanító központba. Megjegyzések a faxegység felhasználói számára Megfelelőségi nyilatkozat Figyelmeztetés az EEA országok felhasználói számára Ez a termék megfelel az Európa Parlament 1999/5/EC számú utasítása alapvető követelményeinek és rendelkezéseinek, továbbá a rádió-berendezésekre és telekommunikációs terminál berendezésekre, valamint azok megfelelőségének kölcsönös elismerésére vonatkozó március 9-i tanácskozás határozatainak. Figyelmeztetés analóg PSTN hozzáférésű felhasználók számára az EEA országokban Ez a termék megfelelő az analóg PSTN eléréséhez az összes EEA-országban. A helyi PSTN kompatibilitása a szoftver kapcsoló beállításaitól függ. Ha a terméket másik országba helyezi át, vegye fel a kapcsolatot a szolgáltató képviselőjével. Probléma esetén elsősorban a szolgáltató képviselőjével lépjen kapcsolatba. A CE Megfelelőségi nyilatkozat elérhető a következő URL-en: a megfelelő terméket kiválasztva. 14

17 Fontos biztonsági utasítások Notes to users in the state of California Perchlorate Material - special handling may apply (Perklorát (perklórsavas só) anyag - speciális kezelést igényel). Lásd: 15

18 ENERGY STAR program Az ENERGY STAR program dokumentumkezelő berendezésekre vonatkozó előírásai Az ENERGY STAR program képszerkesztő berendezésekre vonatkozó előírásainak célja, hogy az energiatakarékos számítógépek és egyéb irodaberendezések használatának előmozdításával elősegítse az energiatakarékosságot. A program támogatja az energiatakarékos funkcióval rendelkező termékek fejlesztését és terjesztését. Ez egy nyílt program, melyben a gyártók önkéntesen vesznek részt. A céltermékek számítógépek, monitorok, nyomtatók, faxberendezések, másolók, szkennerek és többfunkciós készülékek. Az Energy Star szabványai és logói nemzetközileg egységesek. Ez a készülék a következő energiatakarékos módokkal rendelkezik: Energiatakarékos mód 1 és Energiatakarékos mód 2. A készülék akkor lép ki az energiatakarékos módból, ha nyomtatási munkát kap, fogadott faxot nyomtat vagy megnyom bármilyen gombot. 1. energiatakarékos üzemmód Ez az eszköz az utólsó művelet elvégzése után körülbelül 30 másodperccel automatikusan az Energiatakarékos mód 1-be lép. 2. energiatakarékos üzemmód Ez az eszköz az utólsó művelet elvégzése után 1 perccel automatikusan az Energiatakarékos mód 2-be lép. Műszaki adatok 1. energiatakarékos üzemmód Energiafogyasztás *1 39,1 W Alapértelmezett időköz Visszaállási idő *1 30 másodperc 10 másodperc 16

19 2. energiatakarékos üzemmód Energiafogyasztás *1 4,3 W Alapértelmezett időköz Visszaállási idő *1 1 perc 25 másodperc *1 A visszaállás ideje és az áramfelvétel mértéke a készülék állapotától és a környezeti feltételektől függően változó lehet. 17

20 18

21 1. Útmutató a készülékhez Útmutató az alkotóelemekhez A fejezet a készülék elején és hátulján található alkatrészek neveit és funkcióit ismerteti. A gép külseje Az 1. és 3. típusú modellek nem rendelkeznek automatikus eredeti dokumentumadagolóval (ADF). Az 1., 3., 4. és 6. típusú modelleken nem található Ethernet port. Az 1., 2. és 3. típusú modelleken nem található vonali port vagy TEL-port DCT Üveglap Egyenként helyezze ide az eredetiket. 2. Kezelőpanel Készülékvezérlő képernyőt és billentyűket tartalmaz. A részleteket lásd: 21. o. "Kezelőpanel". 3. Elülső fedél Nyissa ki ezt a fedelet a fogyóeszközök cseréjéhez vagy az elakadt papír eltávolításához. 4. Ütközőléc A léc felemelésével a papír leesését akadályozhatja meg. 19

22 1. Útmutató a készülékhez 5. Kézi adagoló Ebbe az adagolóba csak egy lap normál papír helyezhető adagoló Ebbe az adagolóba legfeljebb 150 normál papírlapot lehet betölteni. 7. USB flash memóriaport Helyezzen be egy USB memóriát a szkennelt fájlok tárolásához a Szkennelés USB-re funkció használatával. 8. Főkapcsoló gomb Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását. 9. Hálózati csatlakozó A hálózati kábelt itt csatlakoztassa a készülékhez. A kábel másik végét dugja be egy közeli fali csatlakozóaljzatba. 10. Automatikus eredeti dokumentumadagoló - ADF (üveglap fedele) Az ADF az expozíciós üveglap fedelével integrált. Nyissa fel ezt a fedelet dokumentumok ráhelyezéséhez az üveglapra. 11. ADF adagoló tálcája Ide helyezze az eredeti dokumenumköteget. A dokumentumok automatikusan beolvasásra kerülnek. A papíradagolóba legfeljebb 15 normál papírlapot lehet betölteni. 12. ADF (automatikus eredeti dokumentumadagoló) fedél Nyissa ki ezt a fedelet, ha az automatikus eredeti behúzóban elakadt eredetiket szeretné kivenni. 13. Hátsó fedél Nyissa fel ezt a fedelet a lapok fejjel felfelé történő kidobásához vagy az elakadt papír eltávolításához. 14. Telefonvonal és TEL port 15. USB port Felső port: külső telefonkapcsolatra szolgáló port. Alsó port: G3 (analóg) vonalas interfészport telefonvonalas kapcsolathoz. Használja ezt a portot a készülék számítógéphez történő csatlakozására USB-kábel segítségével. 16. Ethernet port Használja ezt a portot a készülék hálózathoz történő csatlakoztatásához egy számítógéphálózati kábel segítségével. 17. Adagolófedél Az adagoló kibővítésekor csatlakoztassa ezt a fedelet. 20

23 Útmutató az alkotóelemekhez A készülék belseje 1 DCT Festékkazetta A nyomatok papírra történő nyomtatásához szükséges cserélendő fogyóeszköz. A festékkazetta cseréjét illetően lásd: 199. o. "Festékkazetta cseréje". Kezelőpanel Jobb oldalon DCT Képernyő A jelenlegi állapotot és üzeneteket jelenít meg. 2. Görgetőgombok Nyomja le ezeket a gombokat a kurzor különböző irányokba való mozgatásához. 21

24 1. Útmutató a készülékhez 3. Számgombok Használja számértékek beírásához olyan beállítások meghatározásakor, mint a faxszám és másolatok száma, vagy betűk beírásához nevek megadásakor. 4. [User Tools] (Felhasználói eszközök) gomb Nyomja meg a készülék rendszerbeállítások konfigurációs menüjének megjelenítéséhez. 5. [Clear/Stop] (Törlés/Stop) gomb Ezzel a billentyűvel törölheti vagy leállíthatja a nyomtatási munkát, a dokumentum másolását, a szkennelést, a faxküldést/-fogadást, illetve egyéb folyamatban lévő műveleteket. 6. Kiválasztó gombok Nyomja meg a képernyő alsó sorában megjelenített elemnek megfelelő gombot annak kiválasztásához. 7. [Escape] (Kilépés) gomb Nyomja meg az utolsó művelet törléséhez vagy a menüfa előző szintjéből való kilépéshez. 8. [OK] gomb A gombbal megerősítheti a beállításokat és a megadott értékeket, esetleg a következő menüszintre léphet. 9. [Start] gomb Használja ezt a billentyűt faxküldés/-fogadás, szkennelés vagy másolás elindításához. Bal oldalon A modelltől függően a billentyűk elhelyezkedése eltérhet. 1. típus, 2. típus, 3. típus DCT892 22

25 Útmutató az alkotóelemekhez 1. [Image Quality] (Képminőség) gomb A gombbal az aktuális kép szkennelési minősége adható meg. Másoló mód: válassza a Szöveg, Fényk. vagy Vegyes lehetőséget. Szkenner mód: válassza ki a felbontást. 2. [Gyorsgomb a funkciókhoz] billentyű Megnyomásával az aktuális munkához igazolvány másolás módba lép. Ha ritkán használja az igazolványmásolási módot, akkor ezt a gombot a [Gyorsgomb a funkciókhoz] beállításával az [Admin. eszk.] alatt gyorsgombként a szkennelt fájlok célállomásainak megjelenítéséhez konfigurálhatja. A [Gyorsgomb a funkciókhoz] beállításról a következő helyen olvashat bővebben: 161. o. "Adminisztrátori beállítások". 3. [Copy] (másolás) gomb (csak 2. típus, 3. típus) Használja ezt a billentyűt a készülék másoló üzemmódba való váltásához. 4. Bekapcsolás (Power) jelzőfény Ez a jelzőfény kéken kezd el világítani, ha a készülék be van kapcsolva. 5. Riasztás (Alert) jelzőfény Ez a jelzőfény folyamatosan pirosan világít, ha a készülékből kifogy a papír vagy a fogyóeszközök, illetve egyéb hiba esetén. 6. [Wi-Fi] gomb (csak 2. típus, 3. típus) A vezeték nélküli LAN-hálózatra kapcsoláshoz nyomja meg ezt a gombot. Ezt a gombot nyomja meg a [Wi-Fi kód] alatt meghatározott Infrastruktúra vagy Ad-Hoc mód beállításainak manuális konfigurálására szolgáló menü megnyitásához. A gomb lenyomva tartásával jelenítheti meg a PINkóddal vagy PBC módban használt WPS (Wi-Fi védett beállítás) konfigurálására szolgáló menüt. Ez a gomb nem használható, ha a [Wi-Fi engedélyezése] beállítás [Letilt] értékre van állítva. 7. [Density] (Színmélység) gomb Nyomja meg az aktuális munka színmélységének beállításához. Másoló mód: válasszon 5 színmélység szint közül. Szkenner mód: válasszon 5 színmélység szint közül. 8. [Scanner] (szkenner) gomb (csak 2. típus, 3. típus) Használja ezt a billentyűt a készülék átváltásához szkenner üzemmódba. 23

26 1. Útmutató a készülékhez 4. típus, 5. típus, 6. típus DCT Gyorsgombok Nyomja meg a szkenneléskor vagy faxoláskor a rövidhívó célállomásának meghatározásához. 2. [Pause/Redial] (Szünet/Újrahívás) gomb Szünet Nyomja meg, ha szünetet szeretne beilleszteni a faxszámba. A szünet jele: "P". Redial (Újratárcsázás) Nyomja meg az utoljára használt szkennelési vagy fax célhely megjelenítéséhez. 3. [On Hook Dial] (kihangosított tárcsázás) gomb Nyomja meg a kihangosított tárcsázás gombot a célhely állapotának ellenőrzésére fax küldésekor. 4. [Address Book] (Címjegyzék) gomb Nyomja meg szkennelési vagy fax célhely kiválasztásához a Címjegyzékből. 5. [Image Quality] (Képminőség) gomb A gombbal az aktuális kép szkennelési minősége adható meg. Másoló mód: válassza a Szöveg, Fényk. vagy Vegyes lehetőséget. Szkenner mód: válassza ki a felbontást. Fax mód: válassza a Normál, Részletes vagy Fénykép lehetőséget. 6. [Gyorsgomb a funkciókhoz] billentyű Megnyomásával az aktuális munkához igazolvány másolás módba lép. Ha ritkán használja az igazolványmásolási módot, akkor ezt a gombot a [Gyorsgomb a funkciókhoz] beállításával az [Admin. eszk.] alatt gyorsgombként az azonnali faxküldésekhez vagy a szkennelt fájl célállomásainak megjelenítéséhez konfigurálhatja. A [Gyorsgomb a funkciókhoz] beállításról a következő helyen olvashat bővebben: 161. o. "Adminisztrátori beállítások". 24

27 Útmutató az alkotóelemekhez 7. [Facsimile] (Fax) gomb Használja ezt a billentyűt a készülék átkapcsolásához fax üzemmódba. 8. [Copy] (másolás) gomb Használja ezt a billentyűt a készülék másoló üzemmódba való váltásához. 9. Bekapcsolás (Power) jelzőfény Ez a jelzőfény kéken kezd el világítani, ha a készülék be van kapcsolva. 10. Riasztás (Alert) jelzőfény Ez a jelzőfény pirosan világít, ha készülékből kifogyott a papír vagy fogyóeszköz, amikor a papírbeállítások nem egyeznek a meghajtó által meghatározott beállításokkal vagy egyéb hibák esetén. Lassan villog, ha a készülékben kifogyóban van a festék. 11. [Shift] gomb Nyomja meg az 1-4 és 5-8 sz. Gyorshívó számok közötti váltáshoz szkennelési vagy faxolási célhelyek meghatározásánál egy érintéses gombok segítségével. 12. [Wi-Fi] gomb (csak 5.típus, 6. típus) A vezeték nélküli LAN-hálózatra kapcsoláshoz nyomja meg ezt a gombot. Ezt a gombot nyomja meg a [Wi-Fi kód] alatt meghatározott Infrastruktúra vagy Ad-Hoc mód beállításainak manuális konfigurálására szolgáló menü megnyitásához. A gomb lenyomva tartásával jelenítheti meg a PINkóddal vagy PBC módban használt WPS (Wi-Fi védett beállítás) konfigurálására szolgáló menüt. Ez a gomb nem használható, ha a [Wi-Fi engedélyezése] beállítás [Letilt] értékre van állítva. 13. [Density] (Színmélység) gomb Nyomja meg az aktuális munka színmélységének beállításához. Másoló mód: válasszon 5 színmélység szint közül. Szkenner mód: válasszon 5 színmélység szint közül. Fax mód: válasszon 3 színmélység szint közül. 14. [Scanner] (szkenner) gomb (csak 5.típus, 6. típus) Használja ezt a billentyűt a készülék átváltásához szkenner üzemmódba. 25

28 1. Útmutató a készülékhez Műveleti eszközök Ez a rész a készülék műveleti eszközeit ismerteti részletesen. A modelltől függően előfordulhat, hogy a Web Image Monitor nem használható. A modellekre jellemző különbségek részleteit lásd: 8. o. "A különböző modellek közötti teljesítmény/funkció beli különbségek". Kezelőpanel A vezérlőpanelen egy képernyő és a készülék vezérlésére szolgáló gombok találhatók. A kezelőpanellel konfigurálhatja a készülék különböző beállításait. A kezelőpanel használatának részleteit lásd: 129. o. "Készülék konfigurálása a kezelőpanel segítségével". Web Image Monitor A Web Image Monitor segítségével ellenőrizheti a készülék állapotát és módosíthatja a beállításokat. A Web Image Monitor használatának ismertetését lásd: 167. o. "A Web Image Monitor használata". 26

29 Kezdeti beállítás Kezdeti beállítás Amikor először kapcsolja be a készüléket, be kell állítania a következő elemeket. Válasszon ki minden egyes beállítást a [ ], vagy a [ ] használatával, illetve a számgombokkal, majd nyomja meg az [OK] gombot. Kijelző nyelve A készülék az itt kiválasztott nyelven jeleníti meg az üzeneteket, stb. Ország *3 A kiválasztott ország alapján konfigurálja a rendszer a használati országnak megfelelő faxátviteli beállításokat és megfelelő alapértelmezett értékeket. Felhasználói faxszám *1 Az itt regisztrált számot használja a készülék saját faxszámaként. A felhasználói faxszám a következőket tartalmazhatja: 0-9, szóközök és "+" jel. Felhasználó neve *1 Az itt megadott nevet használja a készülék a faxküldő neveként. Dátum/Idő A gép belső órája az itt megadott időt és dátumot használja. Terület *2 *3 A készülékhasználat területének kiválasztásával leszűkítheti a kijelző nyelvének és más beállításoknak a választékát. *1 Ez a beállítás csak a 4., 5. és 6. típusú modelleknél áll rendelkezésre. *2 Ez a beállítás csak az 1., 2. és 3. típusú modelleknél áll rendelkezésre. *3 Ez a beállítás a használatra beállított régiótól függően lehetséges, hogy nem áll rendelkezésre. 27

30 1. Útmutató a készülékhez Az illesztő és a szoftver telepítése Hálózati gyorstelepítés 1. Kapcsolja be a számítógépet. 2. Helyezze be a CD-lemezt a CD-ROM meghajtóba. 3. Válassza ki a kezelőfelület nyelvét és a terméket, majd kattintson az [OK] gombra. 4. Kattintson a [Hálózati gyors telepítés] gombra. 5. Olvassa el alaposan a licencszerződés teljes szövegét. Kattintson a [Elfogadom szerződést.] gombra, ha elfogadja a feltételeket, majd kattintson a [Tovább >] gombra. 6. Válassza ki az [Új nyomtató hozzáadása] elemet, majd kattintson a [Tovább >] gombra. 7. Válassza ki a nyomtatóérzékelés módszerét, majd kattintson a [Tovább >] gombra. A nyomtatók automatikus kereséséhez válassza a [Nyomtatók automatikus keresése] elemet. Ha a nyomtatót az P címe alapján szeretné megkeresni, akkor válassza a [Nyomtatók keresése megadott IP cím alapján] elemet. Egy port kiválasztásához vagy egy új port megadásához válassza a [Válasszon egy portot, vagy adjon meg egy új portot] elemet. Ha megjelenik a port típusára rákérdező párbeszédpanel, akkor ajánlott a szabványos TCP/IP portot választani. 8. Kövesse a telepítő varázsló utasításait. PC FAX illesztőprogram 1. Kapcsolja be a számítógépet. 2. Helyezze be a CD-lemezt a CD-ROM meghajtóba. 3. Válassza ki a kezelőfelület nyelvét és a terméket, majd kattintson az [OK] gombra. 4. Kattintson a [PC FAX vezérlő] gombra. 5. Olvassa el alaposan a licencszerződés teljes szövegét. Kattintson a [Elfogadom szerződést.] gombra, ha elfogadja a feltételeket, majd kattintson a [Tovább >] gombra. 6. Válassza ki ugyanazt a portot, amelyiket a nyomtatóillesztőnél választott. 7. Kövesse a telepítő varázsló utasításait. 28

31 Hálózati beállítások konfigurálása Hálózati beállítások konfigurálása A jelen rész ismerteti, hogyan konfigurálhatja a hálózati beállításokat. Az Ethernet és a vezeték nélküli LAN beállításai nem engedélyezhetők egyidejűleg. IP-címbeállítások konfigurálása A hálózati beállítás-konfigurálási eljárás attól függően változik, hogy az IP címet a hálózat automatikusan rendeli hozzá (DHCP), vagy manuálisan kell megadni azt. A [Rendszergazdai eszközök] menü elérésére szolgáló jelszó a [Admin. eszközök zárolása]. Az IPv4-cím konfigurálásának részleteit lásd a Telepítési útmutatóban. A konfigurációs oldal kinyomtatásának részletes ismertetését lásd: 151. o. "Nyomtatási listák/ Jelentések". A beállítások megadása az IPv6-cím automatikus beszerzésére Az IPv6-cím automatikus beszerzéséhez a készülék által DHCP-szerver szükséges a hálózaton. 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot az [IPv6 konfiguráció] kiválasztásához, majd nyomja meg az [OK] gombot. 29

32 1. Útmutató a készülékhez 5. Nyomja meg a [ ] vagy [ ] gombot az [IPv6] kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] vagy a [ ] gombot az [Aktív] opció megjelenítéséhez, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy [ ] gombot az [DHCP] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy a [ ] gombot az [Aktív] opció megjelenítéséhez, majd nyomja meg az [OK] gombot. 9. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. A beállítás módosítása után a készülék automatikusan újraindul. 10. Nyomtassa ki a konfigurációs oldalt a beállítás ellenőrzésére. Az IPv6-cím beállítása az "IPv6 konfiguráció" mezőben található a konfigurációs oldalon. A készülék IPv6-címének manuális hozzárendelése A készülékhez hozzárendelt IPv6-címet nem használhatja más eszköz ugyanazon a hálózaton. 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot az [IPv6 konfiguráció] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy [ ] gombot az [IPv6] kiválasztásához, majd nyomja meg az [OK] gombot. 30

33 Hálózati beállítások konfigurálása 6. Nyomja meg a [ ] vagy a [ ] gombot az [Aktív] opció megjelenítéséhez, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy [ ] gombot az [DHCP] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy [ ] gombot az [Nem aktív] opció kiválasztásához, majd nyomja meg az [OK] gombot. 9. Nyomja meg a [ ] vagy [ ] gombot az [Kézi konfig. cím] kiválasztásához, majd nyomja meg az [OK] gombot. 10. Nyomja meg a [ ] vagy [ ] gombot az [Kézi konfig. cím] kiválasztásához, majd nyomja meg az [OK] gombot. 11. A számgombokkal írja be az IPv6-címet, majd nyomja meg az [OK] gombot. 12. Nyomja meg a [ ] vagy [ ] gombot az [Előtag hossza] kiválasztásához, majd nyomja meg az [OK] gombot. 13. Írja be az előtag hosszát a számgombokkal, majd nyomja meg az [OK] gombot. 14. Nyomja meg a [ ] vagy [ ] gombot az [Átjáró cím] kiválasztásához, majd nyomja meg az [OK] gombot. 15. A számgombok segítségével adja meg az átjáró címet, majd nyomja meg az [OK] gombot. 16. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. A beállítás módosítása után a készülék automatikusan újraindul. 17. Nyomtassa ki a konfigurációs oldalt a beállítás ellenőrzésére. Az IPv6-cím beállítása az "IPv6 konfiguráció" mezőben található a konfigurációs oldalon. Vezeték nélküli LAN beállítása A szakasz azt ismerteti, hogyan adhatók meg a vezeték nélküli LAN beállításai manuálisan a kezelőpanelen. A WPS használatával történő egyszerű beállításról (Wi-Fi védett beállítás) a Wi-Fi beállítási útmutatójában olvashat. Ha a [Wi-Fi engedélyezése] beállítás értéke [Letilt], a [Beállításvarázsló] nem használható. Először állítsa be az [Engedélyez] értéket a [Wi-Fi engedélyezése] beállításnál. A [Wi-Fi engedélyezése] beállítás módosításakor újra kell indítani a készüléket. 31

34 1. Útmutató a készülékhez Infrastruktúra mód A vezeték nélküli LAN-hoz vagy hozzáférési ponthoz való manuális csatlakozáshoz kövesse az alábbi eljárást. Ellenőrizze, hogy az útválasztó, az elérési pont vagy a vezeték nélküli LAN eszköze be van kapcsolva. Előzetesen ellenőrizze a hitelesítési módot, az útválasztó, az elérési pont és a vezeték nélküli LAN eszköze (SSID/IBSS) nevét. 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. A [ ] vagy [ ] gomb segítségével válassza ki a [Wi-Fi beállítások] lehetőséget, majd kattintson az [OK] gombra. 5. A [ ] vagy a [ ] gombbal jelölje ki az [Telepítő varázsló] beállítást, majd nyomja meg az [[OK]] gombot. 6. Válassza ki az [Infrastruktúra] elemet, majd nyomja meg a [Tovább] gombot. 7. A [ ] vagy a [ ] gombbal jelölje ki a célállomás SSID azonosítóját, majd nyomja meg a [Tovább] gombot. Ha nem találja a célállomás SSID azonosítóját, ellenőrizze, hogy a készülék be van kapcsolva. Az SSID beírásakor válassza az [SSID megadása] lehetőséget, majd nyomja meg a [Tovább] gombot. Ekkor megjelenik az SSID bevitelére szolgáló képernyő. Írja be az SSID-t a számbillentyűkkel, majd nyomja meg az [OK] gombot. 32

35 Hálózati beállítások konfigurálása 8. Nyomja meg a [ ] vagy [ ] gombot a hitelesítési eljárás kiválasztásához, majd nyomja meg [Követk.] gombot. Az útválasztó vagy a hozzáférési pont által használt módot adja meg. Ha a [WPA2-PSK] vagy [Vegyes WPA2/WPA] értéket választottal lépjen tovább a 10. lépésre. 9. Nyomja meg a [ ] vagy [ ] gombot a titkosítási módszer kiválasztásához, majd nyomja meg a [Követk.] gombot. Az útválasztó vagy a hozzáférési pont által használt módot adja meg. 10. A számgombokkal írja be a titkosítási kulcsot, majd nyomja meg a [Csatl.] gombot. Ha a [Megosztott kulcs] vagy [Nyitott rendszer] értéket választotta a 8. lépésben, meg kell adnia az azonosítót. Az azonosító a titkosítási kulcs azonosítására szolgál. Négy titkosítási kulcs regisztrálható (1-4 azonosítójú). A [ ] vagy [ ] gombbal váltson a titkosítási kulcs és az azonosító beállítása között. 11. Nyomja meg az [Igen] gombot. A hálózathoz való csatlakozás követően a Wi-Fi képernyő megjelenik. 12. A [ ] vagy [ ] gomb segítségével válassza ki a [Wi-Fi állapot] lehetőséget, majd kattintson az [OK] gombra. Amikor megjelenik a "Csatlakozott" üzenet, a csatlakozás létrejött. Ha a "Szétkapcsolt" üzenet jelenik meg, a csatlakozás nem jött létre. Kezdje el újra az elejétől. Ad hoc mód Ebben a szakaszban arról olvashat, hogy hogyan kapcsolódhat közvetlenül vezeték nélküli LAN-nal rendelkező eszközökhöz, például a társ-társ hálózaton levő számítógépekhez. Győződjön meg arról, hogy a [Wi-Fi kód] beállítása az [Ad-Hoc mód]. A [Wi-Fi kód] ismertetését lásd: 157. o. "Hálózati beállítások". Ha nincs elérhető DHCP-kiszolgáló, Ad Hoc hálózatban minden eszközhöz manuálisan kell IPcímet rendelni a TCP/IP protokollhoz. Az Ad Hoc üzemmód csak a Nyitott rendszert és a WEP titkosítást támogatja. A WPA2-PSK vagy Vegyes WPA2/WPA módú hitelesítési módszer nem támogatott. 33

36 1. Útmutató a készülékhez 1. Nyomja meg a [Wi-Fi] gombot. DCT853 Ha a [Wi-Fi engedélyezése] beállítás értéke [Letilt], a [Wi-Fi] gomb nem használható. 2. A [ ] vagy a [ ] gombbal válasszon kommunikációs csatornát, majd nyomja meg a [Tovább] gombot. Olyan csatornát válasszon, amely megfelel ahhoz az eszközhöz, amelyhez csatlakozni kíván. 3. A [ ] vagy a [ ] gombbal jelölje ki a céleszköz nevét (IBSS), majd nyomja meg a [Tovább] gombot. Ha nem találja az eszközt, ellenőrizze, hogy az be van kapcsolva. Az eszköz nevének megadásakor válassza az [SSID megadása] lehetőséget, majd nyomja meg a [Tovább] gombot. Ekkor megjelenik az SSID bevitelére szolgáló képernyő. A számgombokkal írja be az eszköz nevét, majd nyomja meg a [Tovább] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot a hitelesítési eljárás kiválasztásához, majd nyomja meg [Követk.] gombot. 5. Nyomja meg a [ ] vagy [ ] gombot a titkosítási módszer kiválasztásához, majd nyomja meg a [Követk.] gombot. 6. A számgombokkal írja be a titkosítási kulcsot és az azonosítót, majd nyomja meg a [Csatl.] gombot. Az azonosítóra a titkosítási kulcs azonosításához van szükség. Négy titkosítási kulcs regisztrálható (1-4 azonosítójú). 7. Nyomja meg az [Igen] gombot. 8. A [Wi-Fi állapota] megnyomásával ellenőrizze a csatlakozást. Amikor megjelenik a "Csatlakozott" üzenet, a csatlakozás létrejött. Ha a "Szétkapcsolt" üzenet jelenik meg, a csatlakozás nem jött létre. Kezdje el újra az elejétől. 34

37 2. A papír behelyezése Támogatott papír Papírméret A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 JIS 5 1 / 2 " 8 1 / 2 " (Half Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 JIS 16K ( mm) 16K ( mm) 16K ( mm) Egyéni méret Egyéni papírméretként a következő papírméretek támogatottak: Vízsz. 1. adagoló: Körülbelül mm Kézi adagoló: Körülbelül mm Függ. Körülbelül mm Papírtípus Normál papír (65-99 g/m 2 (17-26 font)) Újrahasznosított papír (75-90 g/m 2 (20-24 font)) Vékony papír (52-64 g/m 2 (14-17 font)) Vastag papír ( g/m 2 (26,6-34 font)) Papírkapacitás 1. adagoló 150 lap (70 g/m 2, 19 lb.) 35

38 2. A papír behelyezése Kézi adagoló 1 lap (70 g/m 2, 19 lb.) 36

39 Nem ajánlott papírtípusok Nem ajánlott papírtípusok Ne használja az alábbi papírtípusokat: Tintasugaras nyomtatókhoz gyártott papír GelJet (zselés) technológiájú nyomtatókhoz gyártott papír Hullámos, gyűrött vagy szamárfüles papír Hullámos vagy megcsavarodott papír Gyűrött papír Nedves papír Koszos vagy sérült papír Sztatikus töltést leadó, túl száraz papír Olyan papír, amelyre már nyomtattak, kivéve az előnyomott, fejléces papírt. A meghibásodások akkor a leggyakoribbak, ha nem lézernyomtatón nyomtatott papírt használ (pl.: szürkeárnyalatos és színes másolók, tintasugaras nyomtatók, stb.) Speciális papírok, úgy mint a hőpapír vagy indigó A határértéknél nehezebb vagy könnyebb papír Ablakos, lyukas, perforált, kivágott vagy dombornyomásos papír Olyan öntapadó címke, amin a ragasztóréteg vagy a hordozópapír kilátszik Összekapcsolt vagy összetűzött papír Papír betöltésekor ügyeljen arra, hogy ne érintse meg a papír felületét. Ha a papír megfelelő a készülékhez, de annak tárolási módja rossz, akkor is romolhat a nyomtatási minőség, elakadások jelentkezhetnek, illetve a nyomtató meghibásodhat. 37

40 2. A papír behelyezése Nyomtatási terület Az alábbi ábra a papír azon területét mutatják be, ahová a készülék tud nyomtatni. A nyomtatómeghajtóból CHZ Nyomtatási terület 2. Adagolási irány 3. Kb. 4,2 mm (0,2 hüvelyk) 4. Kb. 4,2 mm (0,2 hüvelyk) A nyomtatási terület nagyban függhet a papír méretétől és a nyomtatóvezérlő beállításaitól. A [Nyomtató regisztrációja] megadásával a [Rendszerbeállítások]-ban állítsa be a nyomtatási pozíciót. 38

41 Nyomtatási terület Másoló funkció CHZ Nyomtatási terület 2. Adagolási irány 3. Kb. 4 mm (0,2 hüvelyk) 4. Kb. 3 mm (0,1 hüvelyk) Fax funkció A nyomtatási terület a papír méretétől függően eltérő lehet CHZ Nyomtatási terület 2. Adagolási irány 39

42 2. A papír behelyezése 3. Kb. 4,2 mm (0,2 hüvelyk) 4. Kb. 2 mm (0,08 hüvelyk) A nyomtatási terület a papír méretétől függően eltérő lehet. 40

43 Papír betöltése Papír betöltése Töltsön be egy köteg papírt nyomtatáshoz a bemeneti tálcába. A papír betöltésekor ne felejtse el konfigurálni az 1. és a kézi adagolónál a papírméretet és papírtípust. Dokumentum nyomtatásakor adja meg a papírméretet és papírtípust, és válassza ki a nyomtatómeghajtón a papíradagolót, hogy a papír betöltésekor a konfigurált beállításokat használja nyomtatásnál. Papír töltése az 1. adagolóba 1. Lassan húzza ki az 1. adagolót, majd két kézzel vegye ki. DCT063 A tálcát sima felületre helyezze. 2. Nyomja be az oldalsó papírterelőkön lévő kapcsokat, majd csúsztassa be azokat a szabvány méret eléréséhez. DCT030 41

44 2. A papír behelyezése 3. Nyomja be a papírterelőt és csúsztassa a szabvány papírméretig. DCT031 A4-es vagy letter méretű papír betöltésénél igazítsa a papírvezetőt a következő pozícióba: DCT Mielőtt a papíradagolóba tenné, pörgesse át a papírlapokat. 5. Az új papírköteget nyomtatatási oldallal lefelé töltse be. Ügyeljen rá, hogy a papírköteg magassága ne érjen túl a papíradagoló felső határjelén. DCT032 42

45 Papír betöltése 6. Ellenőrizze, hogy ne legyen hézag a papír és a papírvezető között (a két oldalsó és a hátsó papírvezető között). DCT Óvatosan nyomja be az 1. adagolót a készülékbe. DCT011 A papírelakadások elkerülése végett bizonyosodjon meg arról, hogy a tálca megfelelően van behelyezve. A lapok fejjel felfelé történő kidobásához nyissa ki a hátulsó fedelet. DCT adagoló kibővítése papír betöltéséhez 1. Lassan húzza ki az 1. adagolót, majd két kézzel vegye ki. 43

46 2. A papír behelyezése 2. Kapcsolja ki a hosszabbítónak az adagoló két oldalán lévő rögzítőjét, és húzza ki a hosszabbítót. DCT034 Bizonyosodjon meg arról, hogy a hosszabbító belső felülete és a mérő megfelelően van igazítva. A bövítő hosszát három lépésben állíthatja be. A4-es vagy letter méretű papír használatakor állítsa a hosszt az adagolóban a jellel jelölt pozícióba. 3. Húzza ki a hosszabbítót és rögzítse. DCT Kövesse a 2-7. lépést a Papír betöltése az 1. adagolóba részben. DCT033 44

47 Papír betöltése 5. Csatlakoztassa az adagoló fedelét. DCT038 A legal méretű vagy az A4 méretűnél hosszabb papírt az adagolófedél csatolása nélkül kell betölteni. (csak ) Papír betöltése a kézi adagolóba Ne töltsön be papírt a kézi adagolóba, míg meg nem jelenik a "Kész" üzenet. 1. Nyissa ki a kézi adagolót. DCT029 45

48 2. A papír behelyezése 2. Húzza ki az oldalsó vezetőket, töltse be a készülékbe a papírt nyomtatási oldallal felfelé, és nyomja ütközésig. DCT Állítsa az oldalsó papírvezetőket a papír szélességéhez. DCT014 A lapok fejjel felfelé történő kidobásához nyissa ki a hátulsó fedelet. DCT037 46

49 Papír betöltése Papírtípus és papírméret megadása a vezérlőpanel segítségével Papírtípus megadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy a [ ] gombot a [Rendszerbeáll.] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombot [Adagoló beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot a kívánt adagoló papírméret-beállításának kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy a [ ] gombot a kívánt papírtípus kiválasztásához, majd nyomja meg az [ OK] gombot. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Standard papírméret megadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT845 47

50 2. A papír behelyezése 2. Nyomja meg a [ ] vagy a [ ] gombot a [Rendszerbeáll.] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombot [Adagoló beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy a [ ] gombot a kívánt adagoló papírméret-beállításának kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], [ ],[ ], vagy [ ] a kívánt papírméret kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Egyéni papírméret megadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy a [ ] gombot a [Rendszerbeáll.] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombot [Adagoló beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy a [ ] gombot a kívánt adagoló papírméret-beállításának kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], [ ], [ ], vagy [ ] gombot az [Egyéni méret] kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] vagy a [ ] gombot a [mm] vagy [hüv.] kiválasztásához, majd nyomja meg az [OK] gombot. 7. A számgombok segítségével adja meg a szélességet, majd nyomja meg az [OK] gombot. Tizedespont beírásához nyomja meg a [ ] gombot. 8. A számgombok segítségével adja meg a hosszt, majd nyomja meg az [OK] gombot. Tizedespont beírásához nyomja meg a [ ] gombot. 48

51 Papír betöltése 9. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. 49

52 2. A papír behelyezése Az eredeti dokumentumok behelyezése Ez a fejezet ismerteti a behelyezhető eredeti dokumentumok típusait és a behelyezés módjait. Az eredeti dokumentumokról Az eredeti dokumentumok ajánlott méretei Üveglap Legfeljebb 216 mm (8,5 hüvelyk) széles, legfeljebb 297 mm (11,7 hüvelyk) hosszú ADF (automatikus eredeti behúzó) Papírméret: szélesség mm (5,5 8,5 hüvelyk), hosszúság mm (5,5 14 hüvelyk) Papírsúly: g/m 2 (16-24 font) Az automatikus dokumentumadagolóba egyszerre legfeljebb 35 lapot helyezhet be (80 g/m 2, 21,3 fontos papír használata esetén). Az automatikus dokumentumadagoló által nem támogatott eredeti dokumentumok típusai ADF-be történő behelyezés esetén az alábbi eredeti-típusok sérülhetnek vagy elakadhatnak, vagy a nyomatokon szürke vagy fekete vonalak keletkezhetnek: Az ajánlottnál nagyobb vagy nehezebb eredeti dokumentumok Tűzött vagy összekapcsolt eredetik Perforált vagy szakadt eredetik Hullámos, gyűrött vagy behajlott eredetik Ragasztott eredetik Bármilyen bevonattal rendelkező eredetik, mint például hőérzékeny faxpapír, műnyomó papír, alumínium fólia, indigós papír vagy konduktív papír Perforált csíkkal rendelkező eredetik Eredeti dokumentumok füllel, jelzőcímkével vagy más kinyúló részekkel Ragadós eredetik, mint például az átlátszó papír Vékony, nagyon hajlékony eredetik Vastag eredetik, például képeslapok Bekötött eredetik, például könyvek 50

53 Az eredeti dokumentumok behelyezése Átlátszó eredetik, például írásvetítő-fólia vagy átlátszó papír Festéktől nedves vagy üresen kiadott eredetik Nem szkennelhető képterület Még ha az eredeti dokumentumokat helyesen is helyezi be, néhány milliméternyi margó mind a négy oldalon lehet, hogy nem kerül beszkennelésre. Margók üveglap használata esetén CHZ916 Másoló, Fax Nyomtatott dokumentumokon 1. Kb. 4 mm (0,2 hüvelyk) 2. Kb. 3 mm (0,1 hüvelyk) 3. Kb. 4 mm (0,2 hüvelyk) Szkenner 1. Kb. 0 mm (0 hüvelyk) 2. Kb. 0 mm (0 hüvelyk) 3. Kb. 0 mm (0 hüvelyk) 51

54 2. A papír behelyezése Margók ADF használatakor DCT001 Másoló, Fax Nyomtatott dokumentumokon 1. Kb. 4 mm (0,2 hüvelyk) 2. Kb. 3 mm (0,1 hüvelyk) 3. Kb. 4,3 mm (0,2 hüvelyk) Szkenner 1. Kb. 0 mm (0 hüvelyk) 2. Kb. 0 mm (0 hüvelyk) 3. Kb. 2 mm (0,08 hüvelyk) Eredeti dokumentumok elhelyezése az üveglapon Ne helyezze el az eredeti dokumentumokat, amíg a korrekciós folyadék vagy a festék teljesen meg nem száradt. Ezzel az üveglap foltossá válhat és a másolatokon foltok jelenhetnek meg. 1. Emelje fel az üveglap fedelét. 52

55 Az eredeti dokumentumok behelyezése 2. Helyezze az eredetit a másolandó oldallal lefelé az üveglapra. Az eredetit a bal hátsó sarokhoz igazítsa. 3. Hajtsa le az üveglap fedelét. DCT007 Fogja az üveglapot kezeivel, amikor vastag, behajtott vagy behajlított eredetiket használ és a fedél nem engedhető le teljesen. Eredetik behelyezése az automatikus dokumentumadagolóba Az ADF-be egyszerre ne tegyen be keverve eredetiket és más dokumentumokat. Az eredeti dokumentumköteget pörgesse át, mielőtt behelyezi az automatikus dokumentumadagolóba, így a készülék nem húz be több lapot egyszerre. 1. Nyissa ki az ADF bemeneti tálcáját. DCT016 53

56 2. A papír behelyezése 2. Az ütközőket az eredetik méretének megfelelően állítsa be. DCT Helyezze az egyenletes kötegbe rendezett eredetiket nyomtatott oldallal felfelé az automatikus dokumentumadagolóba. Az utolsó oldalnak alul kell lennie. DCT018 54

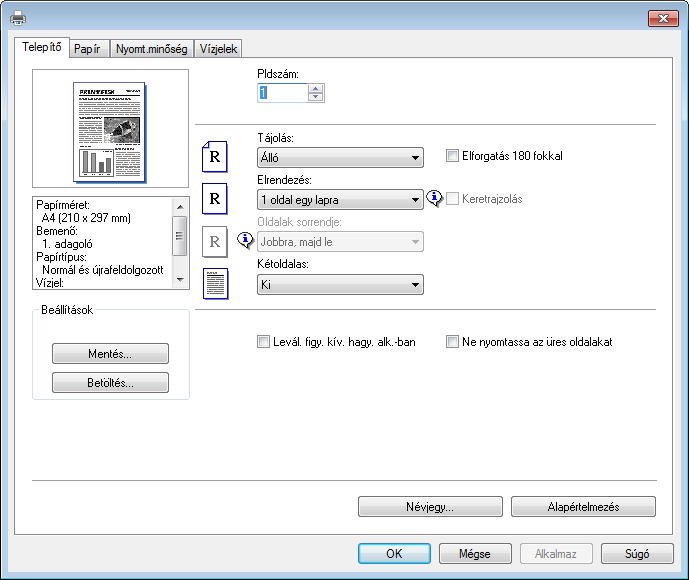

57 3. Dokumentumok kinyomtatása Alapműveletek Használja a nyomtatómeghajtót a dokumentum számítógépről való kinyomtatására. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. Szükség szerint módosítsa a nyomtatási beállításokat. Az egyes elemek beállításáért kattintson a [Súgó]ra. 3. A beállítás-módosítások elvégzése után kattintson az [OK] gombra. 4. Nyomtassa ki a dokumentumot a dokumentum eredeti alkalmazásának nyomtatási funkciója használatával. Papírelakadás esetén a nyomtatás félbeszakad. Nyissa fel az elülső fedelet, vegye ki a nyomtatókazettát, majd távolítsa el az elakadt papírt. Ha a papír így nem távolítható el, távolítsa el a fixáló fedél kinyitásával. A fedél lezárása után a nyomtatás automatikusan folytatódik. Nyomtatás a lapok mindkét oldalára Ez a funkció nem áll rendelkezésre a kézi adagolónál. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. A [Telepítő] fülön a [Kétoldalas:] listamezőben válassza ki, hogyan szeretné megnyitni a kidobott papírt. 55

58 3. Dokumentumok kinyomtatása 3. Bármilyen további beállítást követően kattintson az [OK] gombra. 4. Indítsa el a nyomtatást. 5. Vegye ki az összes lapot a kimeneti tálcáról és helyezze az 1. adagolóba. A nyomatok másik oldalára történő nyomtatáshoz fordítsa meg azokat úgy, hogy az üres oldalak legyenek alul, majd helyezze a lapokat az 1. adagolóba. Betöltés előtt jól pörgesse át a lapokat. Álló DCT005 Fekvő 6. Nyomja meg a [Folytatás] gombot. DCT006 Ha a hátulsó fedél nyitva van, a papír hátulról jön ki, a nyomtatott oldallal felfelé. Rendezze a kinyomtatott lapokat helyes sorrendbe. Nyomtatási munka törlése Lehetősége van a nyomtatási munka törlésére a készülék vezérlőpultjáról vagy a számítógépről, a munka állapotától függően. 56

59 Alapműveletek Nyomtatási munka törlése a nyomtatás megkezdése előtt 1. Kattintson duplán a nyomtató ikonra a számítógép feladattálcáján. 2. Válassza ki a törölni kívánt nyomtatási feladatot, majd kattintson a [Mégse] gombra a [Dokumentum] menüben. Ha egy már feldolgozásra került nyomtatási munkát töröl, a nyomtatás még néhány oldalon keresztül folytatódhat, mielőtt a munka törlésre kerülne. A nagy nyomtatási munka törlése egy kis időbe telhet. Nyomtatási munka törlése nyomtatás közben 1. Nyomja meg a [Clear/Stop] (törlés/leállítás) gombot. DCT846 57

60 58 3. Dokumentumok kinyomtatása

61 4. Eredetik másolása Másoló mód képernyő Ez a rész információkkal szolgál a képernyőről, amikor a készülék másoló módban van. Alapértelmezettként a kijelző a készülék bekapcsolásakor látható másoló képernyőt mutatja. Ha a képernyőn a szkenner vagy fax képernyő látható, nyomja meg a [Copy] (Másoló) gombot a vezérlőpulton a másoló képernyőre történő váltáshoz. Az 1. típusú modelleken nincs [Másolás] gomb. Ha a Személyigazolvány másolása mód van megjelenítve, nyomja meg újra a [Gyorsgomb a funkciókhoz] gombot, hogy normál másolási módba váltson. DCT848 Készenléti mód képernyő CVW Jelenlegi állapot vagy üzenetek Megjeleníti az aktuális állapotot vagy az üzeneteket. 2. Aktuális beállítások Az aktuális adagolót, másolási arány és szkennelés beállításokat jeleníti meg. 3. Választógomb elemek Megjeleníti a megfelelő gombok megnyomásával használható funkciókat. 4. Másolási mennyiség Az aktuális másolási mennyiséget jeleníti meg. A másolási mennyiséget a számgombok segítségével módosíthatja. 59

62 4. Eredetik másolása Az indítási mód meghatározható a [Funkcióprioritás] beállításban az [Admin. eszközök]-ben. A részleteket lásd: 161. o. "Adminisztrátori beállítások". 60

63 Alapműveletek Alapműveletek Amennyiben az ADF-be és az üveglapra is eredetiket helyez el, az ADF-ben elhelyezett eredeti előnyt élvez az üveglapra helyezettel szemben. 1. Nyomja meg a [Copy] (Másolás) gombot. DCT848 Az 1. típusú modelleknél kezdje a 2. lépéssel. Ha a Személyigazolvány másolása mód van megjelenítve, nyomja meg újra a [Gyorsgomb a funkciókhoz] gombot, hogy normál másolási módba váltson. 2. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 4. Nyomja meg a [Start] gombot. DCT847 Papírelakadás esetén a nyomtatás félbeszakad. Nyissa fel az elülső fedelet, vegye ki a nyomtatókazettát, majd távolítsa el az elakadt papírt. Ha a papír így nem távolítható el, távolítsa el a fixáló fedél kinyitásával. A fedél lezárása után a nyomtatás automatikusan folytatódik. 61

64 4. Eredetik másolása Ha az automatikus dokumentumadagolóban papírelakadás történt, nyissa fel az automatikus dokumentumadagoló fedelét és távolítsa el az elakadt papírt. A papírelakadás oldalától kezdődően adja meg újra a másolási beállításokat. Az 1. adagolóból adogatott papírra való nyomtatáshoz vegye ki a papírt a kézi adagolóból. Ellenkező esetben elsőként a kézi adagolóban lévő papír kerül használatra. A [Szortírozás] és a [Kétoldalas/Kombinált] a kézi adagolónál nem használható. Amikor több másolatot készít többoldalas dokumentumból, a [Szortírozás] beállításban a [Másolóbeállítások] alatt kiválaszthatja, hogy a nyomtató az oldalakat összerendezett példányonként, vagy oldalanként összerakott kötegenként dobja ki. Másolás törlése Ha másolást töröl, miközben az expozíciós üveglapon eredetit szkennel, a másolás azonnal befejeződik és nem lesz kiadott másolat. Ha az automatikus dokumentumadagolóba helyezett többoldalas eredeti másolását megszakítja, a szkennelés az aktuális oldalnál félbeszakad. 1. Nyomja meg a [Copy] (Másolás) gombot. Az 1. típusú modelleknél kezdje a 2. lépéssel. 2. Nyomja meg a [Clear/Stop] (törlés/leállítás) gombot. DCT846 62

65 Nagyított és kicsinyített másolatok készítése Nagyított és kicsinyített másolatok készítése A méretarányt kétféleképpen állíthatja be: előre beállított arány használatával vagy egyéni arány manuális megadásával. Előre beállított arány CES103 (főleg Európa és Ázsia) 50%, 71% A4 A5, 82% B5 JIS A5, 93%, 122% A5 B5 JIS, 141% A5 A4, 200%, 400% (főleg Észak-Amerika) 50%, 65% LT HLT, 78% LG LT, 93%, 129% HLT LT, 155% HLT LG, 200%, 400% Egyéni arány CES % 1%-os léptékben. Kicsinyítés/Nagyítás megadása 1. Nyomja meg az [Méretez] gombot. 63

66 4. Eredetik másolása 2. Nyomja meg a [Kicsiny.], [Nagyít] vagy [K/N] gombot. A [Kicsiny.] vagy a [Nagyít] beállításnál a [ ], a [ ], a [ ] vagy a [ ] gombbal jelölje ki a kívánt arányt. A [K/N] opciónál a számgombok segítségével adja meg a kívánt méretarányt. 3. Nyomja meg az [OK] gombot. 64

67 Kombinált/2 oldalas másolatok készítése Kombinált/2 oldalas másolatok készítése A szakasz azt ismerteti, hogyan kombinálható és nyomtatható egy vagy kétoldalra több (kettő vagy négy) oldal. Ez a funkció csak akkor érhető el, ha az eredeti dokumentum az automatikus dokumentumadagolóban van, nem az üveglapon. A funkció használatához a másolatok nyomtatásához A4, Letter vagy Legal papírméretet kell használni. A következő másolási módok állnak rendelkezésre. Az eredeti dokumentumoknak és a kívánt eredménynek megfelelően válassza ki a másolási módot. Kombinált másolat egy oldalra Ezzel az üzemmóddal egy két- vagy négyoldalas eredeti példányt kombinálhat és a papír egyik oldalára nyomtathat. Komb.2o.1-re Eredeti Másolat Fekvő Álló HU CMF250 Komb.4o.1-re 65

68 4. Eredetik másolása Eredeti Másolat Balról jobbra Fentről lefelé Fekvő Álló Balról jobbra Fentről lefelé Kombinált másolat mindkét oldalra Ebben az üzemmódban egy többoldalas eredeti példányt kombinálhat és a papír két oldalára nyomtathat. Komb.2o.1-re DCT002 Eredeti Másolat Egyirányban Fentről lefelé Fekvő Álló Egyirányban Fentről lefelé HU CMF255 Komb.4o.1-re 66

69 Kombinált/2 oldalas másolatok készítése Eredeti Másolat Balról jobbra, egyirányban 6 5 Balról jobbra, fentről lefelé 8 7 Álló 8 7 Fentről lefelé, egyirányban Fentről lefelé, fentről lefelé DCT003 Eredeti Másolat Balról jobbra, egyirányban 6 5 Balról jobbra, fentről lefelé Fekvő Fentről lefelé, egyirányban Fentről lefelé, fentről lefelé DCT004 Kétoldalas másolat Ebben az üzemmódban egyoldalas nyomatokat nyomtathat kombinálás nélkül a papír két oldalára. 67

70 4. Eredetik másolása Eredeti Másolat Egyirányban Fentről lefelé Fekvő Álló Egyirányban Fentről lefelé HU CMF261 Kombinált és kétoldalas nyomtatás használatának beállítása 1. Nyomja meg a [Copy] (Másolás) gombot. DCT848 Az 1. típusú modelleknél kezdje a 2. lépéssel. Ha a Személyigazolvány másolása mód van megjelenítve, nyomja meg újra a [Gyorsgomb a funkciókhoz] gombot, hogy normál másolási módba váltson. 2. Nyomja meg a [ ] vagy a [ ] gombot. 3. Nyomja meg a [Kétoldalas/Kombinált] gombot. 4. Nyomja meg a [ ] vagy [ ] gombokat a kívánt másolási mód kiválasztásához, majd nyomja meg az [OK] gombot. 68

71 Kombinált/2 oldalas másolatok készítése 5. A [ ] vagy [ ] gombbal adja meg a papír tájolását és az oldalak sorrendjét, majd nyomja meg az [OK] gombot. A képernyőn megjelenik a kiválasztott másolási mód. Miután behelyezte az eredeti dokumentumokat, nyomja meg a [Start] gombot a [Rsz. aut. alaph.időz.] beállításnál megadott időn belül. Ellenkező esetben a feladat törlődni fog. A részleteket lásd: 161. o. "Adminisztrátori beállítások". 69

72 4. Eredetik másolása Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára Ez a rész leírja, hogyan tud másolatot készíteni személyigazolványának vagy más kisméretű dokumentumának mindkét oldaláról a papírlap egy oldalára. A4-es papírra való másolásnál A5-ösnél kisebb dokumentumokat másolhat. Hasonlóan, amikor Letter méretű papírra másol, a fél Letter méretnél kisebb dokumentumokat másolhat. A funkció használatához a másolatok nyomtatásához használt papírméretet A6, A5, A4, Half Letter, vagy Letter méretre kell állítani. Elülső Elülső Hátsó Hátsó HU CES165 Az igazolványmásolási beállítás megadása Megadhatja az igazolványmásolás beállítását. Ellenőrizze a kártya méretét, mielőtt megadja az [Igazolvány mérete] beállítást. 1. Nyomja meg a [Copy] (Másolás) gombot. Az 1. típusú modellnél kezdje a 2. lépéstől. 2. Nyomja meg a [ ] vagy a [ ] gombot. 3. Nyomja meg a [ ] vagy a [ ] gombot a [Igazolvány beállít.] kiválasztásához, majd nyomja meg az [OK] gombot. Az [Igazolvány beállít.] ismertetését lásd: 132. o. "Másoló funkciók beállításai". 4. Nyomja meg a [ ] vagy a [ ] gombot a [Igazolvány másolás] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy a [ ] gombot a [Be] opció megjelenítéséhez, majd nyomja meg az [OK] gombot. 70

73 Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára 6. Nyomja meg a [ ] vagy a [ ] gombot az [Igazolvány középvonal] kiválasztásához, majd nyomja meg az [OK] gombot. A középvonal kinyomtatásához válassza a [Nyomtat] lehetőséget; egyébként válassza a [Nem nyomtat] lehetőséget, majd nyomja le az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot az [Igazolvány mérete] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy a [ ] gombot a [mm] vagy [hüv.] kiválasztásához, majd nyomja meg az [OK] gombot. 9. Írja be az expozíciós üveglapra helyezendő kártya vízszintes (Vízsz.) hosszát, majd nyomja meg az [OK] gombot. 10. Írja be az expozíciós üveglapra helyezendő kártya függőleges (Függ.) hosszát, majd nyomja meg az [OK] gombot. Személyigazolvány másolása 1. Nyomja meg a [Shortcut to Func. ] (gyorsgomb a funkciókhoz) gombot. DCT851 Ha az 1. típusú modellnél a normál másolási mód van megjelenítve, nyomja meg újra a [Shortcut to Func. ] (gyorsgomb a funkciókhoz) gombot, hogy az Igazolvány másolása módba váltson. Ha az Igazolványmásolás mód nem jelenik meg, amikor megnyomja a [Shortcut to Func. ] gombot, állítsa a [Shortcut to Func. ] (gyorsgomb a funkciókhoz) beállítását [Ig.irat másolása mód]ra, majd nyomja meg ismét az [Shortcut to Func. ] gombot. Ehelyett az [Igazolv. másolása] elemet is beállíthatja [Be] értékre az [Igazolvány beállít.] megadásánál a [Másolóbeáll.] alatt. 2. Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 71

74 4. Eredetik másolása 3. Helyezze az eredeti dokumentumot az expozíciós üveglap bal felső sarkába. 4. Nyomja meg a [Start] gombot. DCT840 DCT másodpercen belül helyezze az eredeti dokumentumot hátuljával lefelé az expozíciós üveglap bal felső sarkába, majd nyomja meg a [Start] gombot. Miután behelyezte az eredeti dokumentumokat, nyomja meg a [Start] gombot a [Rsz. aut. alaph.időz.] beállításnál megadott időn belül. Ellenkező esetben a feladat törlődni fog. A részleteket lásd: 161. o. "Adminisztrátori beállítások". 72

75 Szkennelési beállítások megadása Szkennelési beállítások megadása Ez a rész leírja, hogyan állítsa be a kép fényerősségét és a szkennelés minőségét az aktuális munkánál. A képfényerősség beállítása Öt képfényerősségi szint választható. Minél magasabb a fényerősségi szint, annál sötétebb a nyomat. 1. Nyomja meg a [Density] (Fényerősség) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot a kívánt fényerősségi szint kiválasztásához, majd nyomja meg az [OK] gombot. Módosíthatja a készülék alapértelmezett [Fényerősség] beállítását, hogy mindig megadott szintű fényerősségű másolatokat készítsen. A részleteket lásd: 132. o. "Másoló funkciók beállításai". A dokumentum típusának kiválasztása az eredetinek megfelelően Három dokumentumtípus közül választhat: Szöveg Válassza ezt az opciót, ha az eredeti csak szöveget tartalmaz és nem tartalmaz fényképeket vagy képeket. Fénykép Válassza ezt a lehetőséget, ha az eredeti csak fényképeket vagy képeket tartalmaz. Használja ezt a módot az alábbi típusú eredetiknél: Fényképek Kizárólag vagy többnyire fényképekből vagy képekből álló oldalak, például folyóiratok. 73

76 4. Eredetik másolása Vegyes Válassza ezt az opciót, ha az eredeti szöveget és fényképeket vagy képeket is tartalmaz. Az eredeti típusának meghatározása 1. Nyomja meg a [Image Quality] (Képminőség) gombot. DCT Nyomja meg a [ ], a [ ], a [ ] vagy a [ ] gombot a kívánt dokumentumtípus kiválasztásához, majd nyomja meg az [OK] gombot. Módosíthatja a készülék eredeti [Eredeti típusa] beállítást, hogy mindig a megadott dokumentumtípussal készítsen másolatokat. A részleteket lásd: 132. o. "Másoló funkciók beállításai". 74

77 5. Eredetik szkennelése Szkenner mód képernyő Ez a részt információkat nyújt a képernyőről szkenner módban. Alapértelmezettként a kijelző a készülék bekapcsolásakor látható másoló képernyőt mutatja. Ha a képernyőn a másoló vagy fax képernyő látható, nyomja meg a [Scanner] gombot a vezérlőpulton a szkenner képernyőre történő váltáshoz. DCT850 A képernyő készenléti módban DCT Jelenlegi állapot vagy üzenetek Megjeleníti az aktuális állapotot vagy az üzeneteket. 2. Aktuális beállítások Megjeleníti az aktuális szkennelési módot és szkennelési beállításokat. Amikor az "Célá. megad." van megjelenítve: A szkennelés be, szkennelés FTP-re vagy szkennelés mappába funkciók használhatók. 3. Választógomb elemek Megjeleníti a megfelelő gombok megnyomásával használható funkciókat. A készülék alapértelmezett funkciója bekapcsoláskor megadható a [Funkció prioritás] beállításban az [Admin. eszk.]-ben. A [Funkció prioritás] ismertetését lásd: 161. o. "Adminisztrátori beállítások". 75

78 5. Eredetik szkennelése Szkennelés célállomásainak regisztrálása Ez a szakasz azt ismerteti, hogyan regisztrálhatja a szkennelési célállomásokat a Címjegyzékben. Ahhoz, hogy címre (Szkennelés be), FTP szerverre (Szkennelés FTP-re) vagy hálózaton lévő számítógép megosztott mappájába (Szkennelés mappába) küldje a szkennelt fájlokat, először regisztrálnia kell a célállomást a Címjegyzékben a Web Image Monitor segítségével. A Címjegyzék adatai megsérülhetnek vagy váratlanul elveszhetnek. Az ilyen adatveszteségből származó károkért a gyártó nem vállal felelősséget. Bizonyosodjon meg arról, hogy rendszeresen készít biztonsági másolatot a Címjegyzékről. A hálózati környezettől függően előfordulhat, hogy a Szkennelés FTP-re és a Szkennelés mappába funkciókhoz helyes felhasználónevet és jelszót kell megadni a célállomás információinál. Ilyen esetekben a célállomások regisztrálását követően a célállomásokra küldött tesztdokumentumokkal ellenőrizze, hogy helyesen adta meg a felhasználónevet és jelszót. A Címjegyzék legfeljebb 100 bejegyzést tartalmazhat, beleértve a 8 Közvetlenhívó bejegyzést is. A Közvetlenhívó bejegyzésként regisztrált célállomásokat a megfelelő funkciógomb megnyomásával lehet kiválasztani. 1. Indítsa el a webböngészőt, majd érje el a készüléket annak IP-címének megadásával. 2. Kattintson a [Közvetlenhívó célállomása] vagy a [Szkennelés célállomása] gombra. 3. A [Célállomás típusa] listából válassza ki az [ cím], [FTP] vagy [Mappa] lehetőséget. 4. Szükség esetén regisztrálja az információkat. A célállomás típusától függ, hogy milyen információkat kell regisztrálnia. A további részleteket lásd a táblázatokban. 5. Szükség esetén adja meg az adminisztrátori jelszót. 6. Kattintson az [Alkalmaz] pontra. 7. Zárja be a webböngészőt. 76

79 Szkennelés célállomásainak regisztrálása Szkennelés be funkció beállításai Elem Beállítás Leírás Közvetlenhívó száma Opcionális Válassza ki, ha a célállomás Közvetlenhívó bejegyzésként van beállítva. Név Szükséges Célállomás neve. A szkennelés célállomásának kiválasztásakor az itt megadott név fog megjelenni a képernyőn. Legfeljebb 16 karaktert tartalmazhat. Célállomás címe Szükséges Célállomás címe. Legfeljebb 64 karaktert tartalmazhat. Értesítés címe Opcionális Az cím, ahová az értesítést küldi a készülék az átvitelt követően. Legfeljebb 64 karaktert tartalmazhat. Tárgy Szükséges tárgya. Legfeljebb 64 karaktert tartalmazhat. Küldő neve Opcionális Az küldőjének neve. Az itt megadott név "Feladó" vagy hasonló mezőben jelenik meg a fogadó fél alkalmazásában. Legfeljebb 32 karaktert tartalmazhat. Fájlformátum (színes/ szürkeárnyalatos) Szükséges A szkennelt fájl formátuma színes szkennelés esetén. PDF vagy JPEG választható. A PDF támogatja a többoldalas dokumentumot, a JPEG viszont nem. 77

80 5. Eredetik szkennelése Elem Beállítás Leírás Fájlformátum (fekete-fehér) Szükséges A szkennelt fájl formátuma fekete-fehér szkennelés esetén. PDF vagy TIFF választható. Mindkét formátum támogatja a többoldalas dokumentumot. Szkennelési méret Opcionális Válassza ki az eredeti példány szkennelési méretét a következők közül: A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K vagy egyéni méret. Ha az egyéni méretet választja, válassza ki a [mm] vagy [hüvelyk] mértékegységet és adja meg a szélességet és a hosszt. Felbontás Opcionális Válasszon a következő szkennelési felbontások közül: , , , , vagy dpi. Fényerősség Opcionális Adja meg a kép fényerősségét a jobb vagy bal gombbal való kattintással. Ezekkel a gombokkal lépésenként növelheti vagy csökkentheti a kép fényerősségét, maximum 5 fokozatban. Szkennelés FTP-re funkció beállításai Elem Beállítás Leírás Közvetlenhívó száma Opcionális Válassza ki, ha a célállomás Közvetlenhívó bejegyzésként van beállítva. 78

81 Szkennelés célállomásainak regisztrálása Elem Beállítás Leírás Név Szükséges Célállomás neve. A szkennelés célállomásának kiválasztásakor az itt megadott név fog megjelenni a képernyőn. Legfeljebb 16 karaktert tartalmazhat. Host neve vagy IP cím Szükséges Az FTP szerver neve vagy IP címe. Legfeljebb 64 karaktert tartalmazhat. Fájlformátum (színes/ szürkeárnyalatos) Szükséges A szkennelt fájl formátuma színes szkennelés esetén. PDF vagy JPEG választható. A PDF támogatja a többoldalas dokumentumot, a JPEG viszont nem. Fájlformátum (fekete-fehér) Szükséges A szkennelt fájl formátuma fekete-fehér szkennelés esetén. PDF vagy TIFF választható. Mindkét formátum támogatja a többoldalas dokumentumot. FTP felhasználói név Opcionális Felhasználónév az FTP szerverre való bejelentkezéshez. Legfeljebb 32 karaktert tartalmazhat. FTP jelszó Opcionális Jelszó az FTP szerverre való bejelentkezéshez. Legfeljebb 32 karaktert tartalmazhat. Könyvtár Opcionális Az FTP szerver könyvtár neve, ahol a szkennelt fájlok tárolódnak. Legfeljebb 64 karaktert tartalmazhat. Értesítés címe Opcionális Az cím, ahová az értesítést küldi a készülék az átvitelt követően. Legfeljebb 64 karaktert tartalmazhat. Szkennelési méret Opcionális Válassza ki az eredeti példány szkennelési méretét a következők közül: A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K vagy egyéni méret. Ha az egyéni méretet választja, válassza ki a [mm] vagy [hüvelyk] mértékegységet és adja meg a szélességet és a hosszt. Felbontás Opcionális Válasszon a következő szkennelési felbontások közül: , , , , vagy dpi. Fényerősség Opcionális Adja meg a kép fényerősségét a jobb vagy bal gombbal való kattintással. Ezekkel a gombokkal lépésenként növelheti vagy csökkentheti a kép fényerősségét, maximum 5 fokozatban. 79

82 5. Eredetik szkennelése Szkennelés mappába funkció beállításai Elem Beállítás Leírás Közvetlenhívó száma Opcionális Válassza ki, ha a célállomás Közvetlenhívó bejegyzésként van beállítva. Név Szükséges Célállomás neve. A szkennelés célállomásának kiválasztásakor az itt megadott név fog megjelenni a képernyőn. Legfeljebb 16 karaktert tartalmazhat. Munkaállomás neve Szükséges A könyvtár elérési útvonala, ahol a szkennelt fájlok tárolódnak. IP-címből vagy a célállomási számítógép nevéből (maximum 64 karaktert tartalmazhat) és a megosztott mappa nevéből (legfeljebb 32 karakter lehet) áll. Domain Opcionális Adja meg a számítógéphez tartozó domain nevet. Legfeljebb 15 karaktert tartalmazhat. Belépési név Opcionális Felhasználónév a célállomás számítógépre való bejelentkezéshez. Legfeljebb 32 karaktert tartalmazhat. Belépési jelszó Opcionális Jelszó a célállomás számítógépre való bejelentkezéshez. Legfeljebb 32 karaktert tartalmazhat. Könyvtár Opcionális A megosztott mappán belüli könyvtár a szkennelt fájlok tárolására. Legfeljebb 64 karaktert tartalmazhat. 80

83 Szkennelés célállomásainak regisztrálása Elem Beállítás Leírás Értesítés címe Opcionális Az cím, ahová az értesítést küldi a készülék az átvitelt követően. Legfeljebb 64 karaktert tartalmazhat. Fájlformátum (színes/ szürkeárnyalatos) Szükséges A szkennelt fájl formátuma színes szkennelés esetén. PDF vagy JPEG választható. A PDF támogatja a többoldalas dokumentumot, a JPEG viszont nem. Fájlformátum (fekete-fehér) Szükséges A szkennelt fájl formátuma fekete-fehér szkennelés esetén. PDF vagy TIFF választható. Mindkét formátum támogatja a többoldalas dokumentumot. Szkennelési méret Opcionális Válassza ki az eredeti példány szkennelési méretét a következők közül: A5, B5, A4, Executive, Half Letter, Letter, Legal, 16K vagy egyéni méret. Ha az egyéni méretet választja, válassza ki a [mm] vagy [hüvelyk] mértékegységet és adja meg a szélességet és a hosszt. Felbontás Opcionális Válasszon a következő szkennelési felbontások közül: , , , , vagy dpi. Fényerősség Opcionális Adja meg a kép fényerősségét a jobb vagy bal gombbal való kattintással. Ezekkel a gombokkal lépésenként növelheti vagy csökkentheti a kép fényerősségét, maximum 5 fokozatban. Ahhoz, hogy a fájlokat ben küldje megfelelően konfigurálni kell az SMTP és DNS beállításokat. Ha a Szkennelés be funkciót használja, válassza ki az Ön földrajzi helyének megfelelő időzónát, hogy az t helyes átviteli dátummal és idővel küldhesse el. Ahhoz, hogy a fájlokat FTP szerverre vagy számítógépre küldje, megfelelően konfigurálni kell a felhasználónevet, jelszót és könyvtárat. A DNS szervert használó hálózaton adja meg a számítógép nevét a [Munkaállomás neve] helyen, valamint azt a domaint, amelyikhez a számítógép tartozik a [Domain] helyen. Ebben az esetben konfigurálja a DNS-sel kapcsolatos beállításokat is a Web Image Monitor segítségével. A szkennelési célállomásokat nem lehet a vezérlőpanelről regisztrálni. 81

84 5. Eredetik szkennelése A szkennelés célállomásainak módosítása Ez a rész leírja, hogyan módosíthatja a regisztrált célállomások információit. 1. Indítsa el a webböngészőt, majd érje el a készüléket annak IP-címének megadásával. 2. Kattintson a [Szkennelés célállomása] gombra. 3. Kattintson az [ cím], [FTP] vagy [Mappa] fülre. 4. Válassza ki a módosítandó elemet, majd kattintson a [Módosít] gombot. 5. Szükség szerint módosítsa a beállításokat. 6. Szükség esetén adja meg az adminisztrátori jelszót. 7. Kattintson az [Alkalmaz] pontra. 8. Zárja be a webböngészőt. Törölhet Közvetlenhívó-hozzárendelést az Egyérintéses gombról a [Közvetlenhívó célállomása] oldalon. Ehhez válassza ki a kívánt tételt, kattintson a [Töröl], majd pedig újra az [Alkalmaz] gombra a megerősítési oldalon. Szkennelés célállomásainak törlése Ez a rész leírja, hogyan törölheti a regisztrált célállomásokat. 1. Indítsa el a webböngészőt, majd érje el a készüléket annak IP-címének megadásával. 2. Kattintson a [Szkennelés célállomása] gombra. 3. Kattintson az [ cím], [FTP] vagy [Mappa] fülre. 4. Válassza ki a törölni kívánt elemet, majd kattintson a [Töröl] gombra. 5. Erősítse meg, hogy a kiválasztott elemet kívánja törölni. 6. Szükség esetén adja meg az adminisztrátori jelszót. 7. Kattintson az [Alkalmaz] pontra. 8. Zárja be a webböngészőt. 82

85 Alapműveletek Alapműveletek A szkennelés a kezelőpanel használatával lehetővé teszi a szkennelt fájlok küldését ben (Szkennelés be), a hálózatban vagy FTP-szerveren lévő számítógép megosztott mappájába (Szkennelés mappába), vagy USB memóriára (Szkennelés USB-re). A Szkennelés be, Szkennelés FTP-re és Szkennelés mappába funkcióhoz hálózati kapcsolat szükséges. Nem szükséges a hálózati kapcsolat Szkennelés USB-re funkciónál; a szkennelt fájlokat közvetlenül a készülék elülső részébe behelyezett USB memóriaeszközre küldheti. Szkennelés be/ftp-re/mappába Ez a rész bemutatja a szkennelt fájloknak - a megadott célállomástól függően - ben, FTP szerverre vagy számítógépre küldésének alapvető működését. Amennyiben az ADF-be és az üveglapra is eredetiket helyez el, az ADF-ben elhelyezett eredeti előnyt élvez az üveglapra helyezettel szemben. A Szkennelés be, Szkennelés FTP-re vagy Szkennelés mappába funkció használata előtt regisztrálnia kell a célállomást a Címjegyzékben a Web Image Monitor segítségével. A részleteket lásd: 76. o. "Szkennelés célállomásainak regisztrálása". Modelltől függően lehetséges, hogy a Szkennelés be/ftp-re/mappába funkció nem áll rendelkezésre. A modellek közötti különbségek részleteit lásd: 8. o. "A különböző modellek közötti teljesítmény/funkció beli különbségek". 1. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. Az eredeti dokumentum elhelyezését lásd: 50. o. "Az eredeti dokumentumok behelyezése". 2. Nyomja meg a [Scanner] (Szkenner) gombot. DCT Nyomja meg a [Címjegyzék] gombot vagy a [Céláll. ] gombot. Ezt a [Gyorsgomb a funkciókhoz] gomb megnyomásával is végrehajthatja, ha az adminisztrátori beállításokban a [Gyorsgomb a funkciókhoz] beállítása [Szkenner céláll. kiv.]. A [Gyorsgomb a 83

86 5. Eredetik szkennelése funkciókhoz] beállításról a következő helyen olvashat bővebben: 161. o. "Adminisztrátori beállítások". 4. Nyomja meg a [ ] vagy a [ ] gombot a [Címjegyzék keres.] kiválasztásához, majd nyomja meg az [OK] gombot. Ha egy bejegyzést a neve alapján szeretne megkeresni, adja meg az első betűit a számgombok használatával, majd nyomja meg az [OK] gombot. Minden egyes bevitt karakterrel a kijelző módosul és listázza az egyező nevet. 5. Keresse meg a kívánt célállomást a [ ] vagy a [ ] gombok segítségével görgetve a Címjegyzéket, majd nyomja meg az [OK] gombot. Amikor megadja a szkennelési célállomást, a készülék szkennelési beállításai automatikusan módosulnak az adott célállomásnál a Címjegyzékben regisztrált információktól függően. Szükség esetén a vezérlőpulton módosíthatja a szkennelési beállításokat. A szkennelési beállításokról a következő helyen olvashat: 89. o. "Szkennelési beállítások megadása". 6. Nyomja meg a [Start] gombot. DCT847 A készülék beállításaitól függően az üveglapról történő szkenneléskor a következő képernyőt láthatja a kijelzőn. Ha látja ezt a képernyőn, folytassa a következő lépéssel. 7. Ha több eredeti dokumentumot szeretne szkennelni, helyezze a következőt az üveglapra, majd nyomja meg az [Igen] gombot. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. 8. Miután minden eredeti dokumentumot beszkennelt, nyomja meg a [Nem] gombot a szkennelt fájl küldéséhez. 84

87 Alapműveletek A szkennelés törléséhez nyomja meg a [Scanner], majd a [Clear/Stop] (Törlés/Leállítás) gombot. A szkennelt fájlokat a készülék elveti. A [Szkennelési mód] beállításával a szkennelési beállítások alatt konfigurálhatja a készüléket a dokumentumok fekete-fehér, színes vagy szürkeárnyalatos szkennelésére. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". A célállomást a gyorsgombok, [Pause/Redial] (Szünet/Újrahívás) gomb segítségével is megadhatja. Ha a [Folyamatos beolvasás] beállítás a szkennelési beállítások alatt engedélyezve van, az eredeti dokumentumokat egyetlen szkennelési folyamaton belül egymás után az üveglapra helyezheti. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". Ha a [Fájltípus] a szkennelési beállítások alatt [Többoldalas]ra van állítva, több oldal szkennelésével hozhatja létre az összes oldalt tartalmazó PDF vagy TIFF fájlt. Azonban, ha a fájlformátum JPEG, egyoldalas fájl lesz az eredmény minden egyes beszkennelt oldalnál. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". Ha a papír elakadt az automatikus lapadagolóban, a szkennelési munka elvetésre kerül. Távolítsa el az elakadt papírt és újra szkennelje be az összes eredeti dokumentumot. Az elakadt papír automatikus adagolóból történő eltávolításáról lásd: 206. o. "Papíradagolási problémák". Szkennelés célállomásának megadása az Egyérintéses gombok vagy [Szünet/ Újrahívás] gomb segítségével Ez a rész az alábbi billentyűk segítségével történő célállomásmegadási módját mutatja be. Gyorsgombok Használja ezeket a Közvetlenhívó elemekként regisztrált célállomások meghatározására. [Pause/Redial] (Szünet/Újrahívás) gomb Nyomja meg ezt az utoljára használt célállomás az aktuális munka célállomásává megadásához. A gyorsgombok használata Nyomja meg azt a gyorsgombot, amelyhez a Közvetlenhívót regisztrálta. Nyomja meg a [Shift] gombot a Gyorshívó tételek számainak használatához

88 5. Eredetik szkennelése DCT878 A [Pause/Redial] (Szünet/Újrahívás) gomb használata. Nyomja meg a [Pause/Redial] (Szünet/Újrahívás)gombot az utoljára használt célállomás kiválasztásához. DCT877 Amikor megadja a szkennelési célállomást, a készülék szkennelési beállításai automatikusan módosulnak az adott célállomásnál a Címjegyzékben regisztrált információktól függően. Szükség esetén a vezérlőpulton módosíthatja a szkennelési beállításokat. A szkennelési beállításokról a következő helyen olvashat: 89. o. "Szkennelési beállítások megadása". A [Pause/Redial] (Szünet/Újrahívás)nem érvényes a készülék bekapcsolását követő első szkennelési munkára. Közvetlenhívóként nem regisztrált célállomások kiválasztásához használja a [Address Book] (Címjegyzék) gombot. A célállomások [Address Book] (Címjegyzék) gombbal történő megadásáról lásd: 83. o. "Szkennelés be/ftp-re/mappába". A Szkennelés USB-re alapműveletei Ez a rész bemutatja a szkennelt fájlok USB flash memóriaeszközre küldésének alapvető működését. 86

89 Alapműveletek A másoló és a fax funkciók nem használhatók, amikor USB flash memóriaeszköz van csatlakoztatva az 1. típusú modellekhez. Ha a készülék akkor sem kapcsol át Szkennelés USB-re módra, ha csatlakoztattak egy USB flash memóriaeszközt, akkor állítsa a [Beolv.ad.USB-re ment] elemet [Aktív] értékre. Amennyiben az ADF-be és az üveglapra is eredetiket helyez el, az ADF-ben elhelyezett eredeti előnyt élvez az üveglapra helyezettel szemben. Ez a készülék nem támogatja a külső USB hub-hoz csatlakoztatott USB flash memória használatát. Csatlakoztassa az USB flash memóriát közvetlenül az USB flash memória portjába a készülék bal felső sarkánál. Bizonyos USB memóriaeszköz típusok nem használhatóak. 1. Helyezze az USB flash memóriaeszközt az USB csatlakozóba. DCT039 A "Betöltés..." üzenet jelenik meg a kijelzőn. Várjon, amíg a kijelző átvált a "Beolv.ad.USB-re ment" üzenetre (ennek időtartama az USB flash memóriaeszköztől függ). 2. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. Ha szükséges, konfigurálja a speciális szkennelési beállításokat. A részleteket lásd: 89. o. "Szkennelési beállítások megadása". 3. Nyomja meg a [Start] gombot. 4. Válassza ki a fájlformátumot. 5. Ha több eredeti dokumentumot szeretne szkennelni, helyezze a következőt az üveglapra, majd nyomja meg az [Igen] gombot. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. 6. Miután minden eredeti dokumentumot beszkennelt, nyomja meg a [Nem] gombot a szkennelt fájl küldéséhez. 7. Ellenőrizze, hogy a kijelzőn a "Kész" jelenik meg. A szkennelt fájl az USB flash memóriaeszköz gyökérkönyvtárában lesz létrehozva. 8. Távolítsa el az USB flash memóriaeszközt a készülékből. 87

90 5. Eredetik szkennelése A szkennelés törléséhez nyomja meg a [Scanner], majd a [Clear/Stop] (Törlés/Leállítás) gombot. A szkennelt fájlokat a készülék elveti. 88

91 Szkennelési beállítások megadása Szkennelési beállítások megadása Amikor megadja a szkennelési célállomást, a készülék szkennelési beállításai automatikusan módosulnak az adott célállomásnál a Címjegyzékben regisztrált információktól függően. Szükség esetén a vezérlőpulton módosíthatja az aktuális munka szkennelési beállításait. Szkennelési méret megadása az eredeti méretnek megfelelően Ez a rész leírja, hogyan adhatja meg a szkennelési méretet az aktuális eredeti méretének megfelelően. 1. Nyomja meg a [Szkn.mér] gombot. 2. Nyomja meg a [ ] vagy a [ ] gombot az eredeti méretének kiválasztásához, majd nyomja meg az [OK] gombot. Ha [Egyéni méret]től eltérő lehetőséget választott, nem kell elvégeznie az eljárás hátralévő lépéseit. 3. Nyomja meg a [ ] vagy a [ ] gombot a [mm] vagy [hüv.] kiválasztásához, majd nyomja meg az [OK] gombot. 4. A számgombok segítségével adja meg a szélességet, majd nyomja meg az [OK] gombot. Tizedespont beírásához nyomja meg a [ ] gombot. 5. A számgombok segítségével adja meg a hosszt, majd nyomja meg az [OK] gombot. Tizedespont beírásához nyomja meg a [ ] gombot. Módosíthatja a készülék alapértelmezett [Szkennelési méret] beállítását, hogy mindig megadott szkennelési méretű eredetiket készítsen. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". A képfényerősség beállítása Ez a rész leírja, hogyan állítsa be a kép fényerősségét az aktuális munkánál. Öt képfényerősségi szint választható. Minél magasabb a fényerősségi szint, annál sötétebb a szkennelt kép. 89

92 5. Eredetik szkennelése 1. Nyomja meg a [Density] (Fényerősség) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot a kívánt fényerősségi szint kiválasztásához, majd nyomja meg az [OK] gombot. Módosíthatja a készülék alapértelmezett [Fényerősség] beállítását mindig a megadott szintű fényerősségű szkennelés érdekében. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". Felbontás megadása Ez a rész leírja, hogyan adhatja meg az aktuális munka szkennelési felbontását. Hat szkennelési beállítás közül választhat. Minél nagyobb a felbontás, annál magasabb a minőség, de nagyobb a fájlméret. 1. Nyomja meg a [Image Quality] (Képminőség) gombot. DCT Nyomja meg a [ ], [ ], [ ] vagy [ ] gombokat a kívánt felbontás kiválasztásához, majd nyomja meg az [ OK] gombot. Módosíthatja a készülék alapértelmezett [Felbontás] beállítását, hogy mindig megadott szintű felbontású másolatokat készítsen. A részleteket lásd: 136. o. "Szkennerfunkció beállítások". 90

93 Szkennelés számítógépről Szkennelés számítógépről A szkennelés számítógépről (TWAIN szkennelés és WIA szkennelés) funkció lehetővé teszi, hogy a számítógépéről működtesse a készüléket, és közvetlenül a számítógépére küldje a beolvasott eredeti dokumenumokat. DCT Az Ön számítógépe (a TWAIN-meghajtó már telepítve van) Kezdje el a készülékbe helyezett eredeti szkennelését. 2. Ez a készülék A készülék elvégzi a behelyezett eredeti szkennelését, majd az adatokat elküldi a kliens számítógépre. A TWAIN-szkenner használata Ez a rész ismerteti az előkészületeket és a beállításokat a TWAIN szkenner használatához. A TWAIN szkenner használatához telepítenie kell a mellékelt CD-n található TWAIN-vezérlőt. A TWAIN szkenner használatához TWAIN-kompatibilis alkalmazást kell telepítenie. A készülék TWAIN szkennerként történő használatához előbb tegye a következőt: Telepítse a TWAIN meghajtót. Telepítsen egy TWAIN kompatibilis alkalmazást. TWAIN szkennelés A TWAIN szkennelés akkor lehetséges, ha a számítógépén TWAIN-kompatibilis alkalmazás fut. Az alábbi folyamatban példaként a Windows 7 és a Microsoft Office Document Scanning program látható. 1. Helyezze a készülékbe az eredeti dokumentumot. 91

94 5. Eredetik szkennelése 2. Válassza a [Start] menü [Minden program], [Microsoft Office], [Microsoft Officeeszközök] elemeit, majd kattintson a [Microsoft Office Document Scanning] elemre. 3. Kattintson a [Szkenner ] gombra. 92

95 Szkennelés számítógépről 4. Válassza ki a használni kívánt szkennert. 5. Jelölje be a [Képolvasó-illesztőprogram párbeszédpaneljének megjelenítése beolvasás előtt] jelölőnégyzetet. 6. Kattintson az [OK] gombra. 7. Kattintson a Szkennelés gombra. Megjelenik a szkennerillesztő párbeszédpanele. 93

96 5. Eredetik szkennelése 8. Kattintson a [Szkennelés] gombra. 9. Kattintson a [Bezárás] gombra. A TWAIN párbeszédablakban konfigurálható beállítások DAC Szkenner: Válassza ki a használni kívánt szkennert. A kiválasztott szkenner lesz az alapértelmezett szkenner. A [Frissítés] gombra kattintva felfedezheti az USB-n vagy hálózaton keresztül kapcsolódó valamennyi elérhető szkennert. 2. Eredeti: Válassza a [Fényes] lehetőséget az üveglapról, vagy az [Autom. dokumentum adagoló] lehetőséget az ADFből történő szkenneléshez. 94

97 Szkennelés számítógépről 3. Eredeti típus Az eredetinek megfelelően válassza ki a beállítást a lentebb listázott opciók közül, vagy válassza az [Egyéni...] lehetőséget saját szkennelési beállítások konfigurálására. A Üzemmód:, a Felbontás: és a Méret: a Szkenner konfiguráció alatt az itt beállított Eredeti dokumentum típusa szerint fog megváltozni. Üveglap használata esetén: [Módosítható szöveg(ocr)] [Fax, fájl, másolás] [Fekete-fehér fotó] [Színes dok. - gyorsabb] [Színes dok. jobb minőség] [Egyéni...] ADF használatakor: [ADF-gyorsabb] [ADF-jobb] [ADF - Szürke] [Egyéni...] 4. Üzemmód: Válasszon a színes, a szürkeárnyalatos és a fekete-fehér közül. 5. Felbontás: Válassza ki a felbontást a listáról. Ha a [Felhasználói beáll.]-t választja, írja be a felbontási értéket közvetlen a szerkesztési mezőbe. Tartsa szem előtt, hogy a növekvő felbontással növekszik a fájlméret és a szkennelési idő is. A választható felbontások az eredetitől függően változnak. 6. Méret: Üveglap használata esetén: 75, 100, 150, 200, 300, 400, 500, 600, 1200, 2400, 4800, 9600, dpi, Felhasználói beáll. ADF használatakor: 75, 100, 150, 200, 300, 400, 500, 600 dpi, Felhasználói beáll. Válassza ki a szkennelési méretet. Ha a [Felhasználói beáll.]-t választja, a szkennelési méretet közvetlen a szerkesztési mezőbe írja be. A szkennelési méretet az előnézeti területen is módosíthatja az egér segítségével. Mértékegységnek a [cm], a [hüvelyk] vagy a [pixel] lehetőséget választhatja. A választható felbontások az eredetitől függően változnak. A vonatkozó részleteket a TWAIN Súgóban találja. 7. Szkenner munka: (üveglap használatakor) Legfeljebb 10, korábban használt szkennelési területet jelenít meg. Egy szkennelési feladat eltávolításához válassza ki a feladat számát, majd kattintson az [Eltávolít] gombra. Az [AutoKivágás] kiválasztásával a szkenner automatikusan felismeri az eredeti méretét. A vonatkozó részleteket lásd a TWAIN illesztőprogram Súgójában. 95

98 5. Eredetik szkennelése A WIA szkennelés alapműveletei 1. Helyezze a készülékbe az eredeti dokumentumot. 2. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 3. Kattintson a jobb egérgombbal a megfelelő nyomtató ikonjára, majd kattintson a [Szkennelés indítása] lehetőségre. 4. Szükség szerint konfigurálja a szkennelési beállításokat és kattintson a [Szkennelés] gombra. 96

99 6. Fax küldése és fogadása Fax mód képernyő Ez a rész a fax módban lévő képernyő elemeit ismerteti. Alapértelmezettként a kijelző a készülék bekapcsolásakor látható másoló képernyőt mutatja. Ha a másoló vagy szkenner képernyő jelenik meg a kijelzőn, nyomja meg a [Facsimile] (Fax) gombot a vezérlőpulton a fax képernyőre történő váltáshoz. Készenléti mód képernyő DCT Jelenlegi állapot vagy üzenetek Megjeleníti az aktuális állapotot vagy az üzeneteket. 2. Aktuális beállítások Az aktuális fényerősség és felbontás beállításokat jeleníti meg. 3. Aktuális dátum és idő Az aktuális dátumot és időt jeleníti meg. A készülék alapértelmezett funkciója bekapcsoláskor megadható a [Funkció prioritás] beállításban az [Admin. eszk.]-ben. A [Funkció prioritás] ismertetését lásd: 161. o. "Adminisztrátori beállítások". A dátum és idő kijelzési formátuma megadható a [Dátum/Idő beállítása] részben az [Admin. eszközök]-ben. A dátum és az idő beállításáról lásd: 98. o. "Dátum és idő beállítása". 97

100 6. Fax küldése és fogadása Dátum és idő beállítása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. 2. A [ ] vagy a [ ] gombbal válassza az [Admin. eszk.] lehetőséget, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a [Dátum/Idő beáll.] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy a [ ] gombot a [Dátum beállítása] kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] vagy a [ ] gombot a kívánt dátumformátum kiválasztásához, majd nyomja meg az [OK] gombot. A dátum és az idő megjelenítési formátumáról lásd: 161. o. "Adminisztrátori beállítások". 7. A számgombok segítségével írja be az aktuális dátumot, majd nyomja meg az [OK] gombot. A mezők között a [ ] vagy a [ ] gombbal mozoghat. 8. Nyomja meg a [ ] vagy a [ ] gombot az [Idő beállítása] kiválasztásához, majd nyomja meg az [OK] gombot. 9. Nyomja meg a [ ] vagy a [ ] gombot a kívánt időformátum kiválasztásához, majd nyomja meg az [OK] gombot. 10. A számgombok segítségével írja be az aktuális időt, majd nyomja meg az [OK] gombot. Ha a [12 órás formátum] lehetőséget választotta, a [ ] vagy a [ ] gombbal választhatja ki a [De.] vagy a [Du.] beállítást. A mezők között a [ ] vagy a [ ] gombbal mozoghat. 11. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Az [Admin. eszközök] menübe való belépéshez szükséges jelszó az [Admin. eszközök zárolása]- ban adható meg. Az [Admin. eszközök zárolása] ismertetését lásd: 161. o. "Adminisztrátori beállítások". 98

101 Karakterek bevitele Karakterek bevitele Karakterek beírásához a következőképp használja a gombokat: Szám beírásához Nyomjon meg egy számgombot. Karakter törléséhez Nyomja meg a [ ] gombot. Faxszám beírásához Szám beírásához Használja a számgombokat. Számoktól eltérő karakterek beírásához Név beírásához " ": Nyomja meg a [ ] gombot. " ": Nyomja meg a [ ] gombot. P (Szünet): Nyomja meg a [Szünet/Újrahívás] gombot. A számgombok segítségével betűk, számok és szimbólumok írhatók be. Két olyan karakter beírásához egymás után, melyek ugyanazt a számgombot használják, az első karakter beírása után nyomja meg a [ ] gombot. Számgomb Gomb lenyomások száma ~ \ DCT843 99

102 6. Fax küldése és fogadása Fax célállomások regisztrálása Ez a rész bemutatja, hogyan kell faxcélállomásokat regisztrálni a Címjegyzékbe a kezelőpanel haszálatával. A karakterek beírásáról a "Karakterek bevitele" című témakörben olvashat. A Címjegyzék a Web Image Monitor használatával is szerkeszthető. A Címjegyzék adatai megsérülhetnek vagy váratlanul elveszhetnek. Az ilyen adatveszteségből származó károkért a gyártó nem vállal felelősséget. Bizonyosodjon meg arról, hogy rendszeresen készít biztonsági másolatot a Címjegyzékről. A biztonsági másolatok létrehozásának ismertetését lásd: 195. o. "Adminisztrátori beállítások konfigurálása". A Címjegyzék legfeljebb 108 bejegyzést tartalmazhat (8 Közvetlenhívó és 100 Rövidhívó bejegyzést). Közvetlenhívó bejegyzések A Közvetlenhívó bejegyzésként regisztrált célállomásokat a megfelelő funkciógomb megnyomásával lehet kiválasztani. Rövidhívó bejegyzések A rövidhívó jegyzékébe regisztrált célállomások kiválaszthatók a Címjegyzékből. Nyomja meg a [Címjegyzék] gombot, válassza ki a [Címjegyzék keres.] gombot, majd a [ ] vagy a [ ] gombbal válassza ki a kívánt elemet. Faxcélállomások használata a kezelőpanel használatával 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy [ ] gombot az [Címjegyzék] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot a [Közv.hívó céláll.], vagy a [Fax rövidhívó céláll.] kiválasztásához, majd nyomja meg az [OK] gombot. 100

103 Fax célállomások regisztrálása 5. A [ ] vagy a [ ] gombbal válassza ki a [Szám] beállítást, majd a számbillentyűkkel írja be a kívánt Közvetlenhívó számot (1-8) vagy Rövidhívó számot (1-100). Ha a beírt számon már létezik regisztrált célállomás, megjelenik az adott célállomás faxszáma és a hozzárendelt név. 6. A [ ] vagy a [ ] gombbal válassza ki a [Faxszám] beállítást, majd írja be a faxszámot (legfeljebb 40 karakter lehet). 7. A [ ] vagy a [ ] gombbal válassza ki a [Név] beállítást, majd írja be a faxnevet (legfeljebb 20 karakter lehet). 8. Erősítse meg a beállítást, majd nyomja meg az [OK] gombot. 9. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. A karakterek bevitelének ismertetését lásd: 99. o. "Karakterek bevitele". A faxszám a következőket tartalmazhatja: 0-9, szünet, " ", " " és szóköz. Szükség esetén rakjon szünetet a faxszámba. A készülék rövid szünetet tart, mielőtt tárcsázná a szünet után következő számokat. A [Szünet ideje] beállításban a faxátvitel beállításai alatt megadhatja a szünet hosszát. A [Szünet ideje] beállítás ismertetését lásd: 138. o. "Faxátviteli funkciók beállításai". Tónus szolgáltatások használatához a tárcsázott vonalon írjon a faxszámba egy " " jelet. A " " a tárcsahangot ideiglenesen impulzusról hangra váltja. Ha a készülék PBX-en keresztül csatlakozik a telefonhálózatra, győződjön meg róla, hogy a faxszám előtt megadja a [PBX hívószáma] lehetőségnél megadott fővonal hívószámot. A [PBX hívószáma] beállítás ismertetését lásd: 161. o. "Adminisztrátori beállítások". A [Címjegyzék] menübe való belépéshez szükséges jelszó az [Admin.eszk. zárol.]-ban adható meg. Az [Admin. eszközök zárolása] ismertetését lásd: 161. o. "Adminisztrátori beállítások". Faxcélállomások módosítása vagy törlése 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. 2. Nyomja meg a [ ] vagy [ ] gombot az [Címjegyzék] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot a [Közv.hívó céláll.], vagy a [Fax rövidhívó céláll.] kiválasztásához, majd nyomja meg az [OK] gombot. 101

104 6. Fax küldése és fogadása 5. A [ ] vagy a [ ] gombbal válassza ki a [Szám] beállítást, majd a számbillentyűkkel írja be a kívánt Közvetlenhívó számot (1-8) vagy Rövidhívó számot (1-100). Megjelenik az adott számnál regisztrált faxszám és faxnév. 6. A [ ] vagy a [ ] gombbal válassza ki a [Faxszám] beállítást, majd módosítsa a faxszámot (legfeljebb 40 számjegy lehet). A faxszám törléséhez a szám törlődéséig tartsa lenyomva a [ ] gombot. 7. A [ ] vagy a [ ] gombbal válassza ki a [Név] beállítást, majd módosítsa a faxnevet (legfeljebb 20 karakter lehet). A faxnév törléséhez a név törlődéséig tartsa lenyomva a [ ] gombot. 8. Erősítse meg a beállítást, majd nyomja meg az [OK] gombot. 9. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. A karakterek beírásának ismertetését lásd: 99. o. "Karakterek bevitele". A [Címjegyzék] menübe való belépéshez szükséges jelszó az [Admin.eszk. zárol.]-ban adható meg. 102

105 Fax küldése Fax küldése Azt ajánljuk, hogy hívja fel a címzetteket, és ellenőrizze a fontos dokumentumok küldésének sikerességét. Átviteli mód kiválasztása Kétféle átviteli mód használható: memóriaátvitel és azonnali átvitel. Memória átvitel Ebben a módban a készülék több eredetit szkennel be a memóriába, majd egyszerre küldi el azokat. Ez kényelmes, ha sietnie kell és az eredeti dokumentumot magával akarja vinni. Ebben a módban több célállomásra küldhet faxot. Az előre beállított újrahívások közötti idő 5 perc, illetve a próbálkozások száma kettő vagy három, az [Admin. eszk.]-ben megadott [Ország] beállítástól függően. A részleteket lásd: 138. o. "Faxátviteli funkciók beállításai". Azonnali átvitel Ebben a módban a készülék beszkenneli az eredetit és elküldi azt anélkül, hogy a memóriájában tárolná. Ez akkor kényelmes, amikor gyorsan szeretné elküldeni az eredeti dokumentumot. Ebben a módban csak egy célállomást adhat meg. 1. Nyomja meg a [Facsimile] (Fax), majd a [ ] vagy a [ ] gombot. DCT849 Esetleg megnyomhatja a [Shortcut to Func. ] (gyorsgomb a funkciókhoz) gombot, ha a [Shortcut to Func.] beállítása [Fax azonnali átv.], az adminisztrátori beállítások alatt. A [Gyorsgomb a funkciókhoz] beállításról a következő helyen olvashat bővebben: 161. o. "Adminisztrátori beállítások". 2. Nyomja meg a [ ]vagy [ ] gombot az [Azonnali átvitel] kiválasztásához, majd nyomja meg az [OK] gombot. 103

106 6. Fax küldése és fogadása 3. Nyomja meg a [ ]vagy [ ] gombokat a [Ki], [Be], vagy [Csak a köv. fax] kiválasztásához, majd nyomja meg az [OK] gombot. Memóriaátvitelhez válassza a [Ki] lehetőséget. Azonnali átvitelhez válassza a [Be], vagy a [Csak a köv. fax] lehetőséget. 4. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Faxküldési alapműveletek Amennyiben az ADF-be és az üveglapra is eredetiket helyez el, az ADF-ben elhelyezett eredeti előnyt élvez az üveglapra helyezettel szemben. 1. Nyomja meg a [Facsimile] (fax) gombot. DCT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. Az eredeti dokumentumok elhelyezéséről lásd: 50. o. "Az eredeti dokumentumok behelyezése". 3. Írja be a faxszámot (legfeljebb 40 karakter) a számgombok segítségével, vagy adja meg a célállomást a funkciógombok vagy Rövidhívó funkció segítségével. A karakterek beírásának ismertetését lásd: 99. o. "Karakterek bevitele". A célállomások Egyérintéses gombokkal vagy a Rövidhívó funkcióval való megadásáról lásd: 107. o. "Fax célállomás megadása". Ha a készülék PBX-en keresztül csatlakozik a telefonhálózatra, győződjön meg róla, hogy a faxszám előtt megadja a [PBX hívószáma] lehetőségnél megadott fővonal hívószámot. A [PBX hívószáma] beállítás ismertetését lásd: 161. o. "Adminisztrátori beállítások". 104

107 Fax küldése 4. Nyomja meg a [Start] gombot. DCT847 A készülék beállításaitól függően azt az utasítást kaphatja, hogy adja meg újra a faxszámot, ha manuálisan írta be a célállomás faxszámát. Ez esetben adja meg újra a számot 60 másodpercen belül, nyomja meg az [OK], majd a [Start] gombot. Ha nem egyeznek a faxszámok, lépjen vissza a 3. lépésre. A faxszámok jóváhagyásáról lásd: 161. o. "Adminisztrátori beállítások". Ha memóriaátvitel módban használja az üveglapot, azt az utasítást kaphatja, hogy helyezzen el másik eredeti dokumentumot. Ebben az esetben lépjen tovább a következő lépésre. 5. Ha több eredeti dokumentumot szeretne beolvasni, nyomja meg az [Igen] gombot 60 másodpercen belül, helyezze el a következő eredeti dokumentumot az üveglapon, majd nyomja meg az [OK] gombot. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. Ha nem nyomja meg az [Igen] gombot 60 másodpercen belül, a készülék tárcsázni kezdi a célállomást. 6. Miután minden eredetit beolvasott, nyomja meg a [Nem] gombot a fax küldésének elindításához. A faxszám a következőket tartalmazhatja: 0-9, szünet, " ", " " és szóköz. Szükség esetén rakjon szünetet a faxszámba. A készülék rövid szünetet tart, mielőtt tárcsázná a szünet után következő számokat. A [Szünet ideje] beállításban a faxátvitel beállításai alatt megadhatja a szünet hosszát. A [Szünet ideje] beállítás ismertetését lásd: 138. o. "Faxátviteli funkciók beállításai". Tónus szolgáltatások használatához a tárcsázott vonalon írjon a faxszámba egy " " jelet. A " " a tárcsahangot ideiglenesen impulzusról hangra váltja. Faxküldéshez több célállomást is megadhat. Faxok Körfax funkcióval történő küldéséről lásd: 107. o. "Fax célállomás megadása". 105

108 6. Fax küldése és fogadása A készülék csak a célállomás kézi tárcsázásánál kéri meg kétszer a faxszám megadására. A gyorsgombokkal, a Rövidhívás funkcióval vagy a [Pause/Redial] (Szünet/Újrahívás) gombbal megadott célállomásoknál nincs szükség megerősítésre. Memóriaátvitel módban engedélyezheti az [Aut. újrahívás] beállítást a faxátvitel beállítások alatt, hogy automatikusan újrahívja a célállomást, ha a vonal foglalt vagy hiba fordul elő az átvitel során. Az [Automatikus újrahívás] ismertetését lásd: 138. o. "Faxátviteli funkciók beállításai". Memóriaátvitel módban az eredetik szkennelése során a készülék memóriája megtelhet. Ilyen esetben a képernyőn megjelenő üzenet megkéri, hogy törölje az átvitelt vagy csak a sikeresen beszkennelt oldalakat küldje el. Ha a papír elakad az ADF-ben, az elakadt oldal nem lett helyesen beszkennelve. Ha a készülék Azonnali továbbítás módban van, küldje újra a faxot az elakadt oldaltól. Memóriaátviteli módban szkennelje be újra az összes eredetit. Az automatikus adagolóban elakadt papír eltávolításáról lásd: 206. o. "Papíradagolási problémák". Fax törlése Kövesse az alábbi eljárást a faxküldés törléséhez. Azonnali átvitel módban Ha törli a faxküldést, miközben a készülék szkenneli az eredetit, a faxátviteli folyamat automatikusan törlésre kerül. Ilyen esetben a másik fél készülékén egy hibaüzenet jelenik meg. Memóriaátviteli módban Ha törli a faxküldést, miközben a készülék szkenneli az eredetit, a készülék nem küldi el a dokumentumot. Ha a faxküldést a fax átvitele alatt törli, a faxátviteli folyamat automatikusan megszakad. Ilyen esetben a másik fél készülékén egy hibaüzenet jelenik meg. 1. Nyomja meg a [Facsimile] (fax) gombot. DCT

109 Fax küldése 2. Nyomja meg a [Clear/Stop] (törlés/leállítás) gombot. DCT846 Ha a faxküldést az átvitel alatt törli, csak az aktuális célállomásnak szánt fax küldése törlődik. A fax a következő célállomásoknak rendesen elküldésre kerül. Az [Átv.-készenl. fájl törlése] segítségével a [Faxbeállítások] alatt törölheti az elküldendő fájlokat. Válassza a [Kiválasztott fájl törlése] lehetőséget a megfelelő fájl törléséhez. Törölheti is az aktuálisan küldés alatt lévő fájlt. Válassza az [Össszes fájl törlése] lehetőséget az összes küldendő fájl törléséhez. Ez nincs hatással az éppen küldött fájlra. Fax célállomás megadása A célállomás fax számát a számbillentyűk használatával történő megadása mellett az alábbi funkciókkal is megadhatja: Gyorsgombok Rövidhívó Adás funkció Újrahívás funkció 107

110 6. Fax küldése és fogadása Célállomás megadása gyorsgombokkal 1. Nyomja meg a [Facsimile] (fax) gombot. 2. Nyomja meg azt a gyorsgombot, amelyhez a Közvetlenhívót regisztrálta. DCT849 Részleteket a Közvetlenhívó elemeinek regisztrálásáról lásd: 100. o. "Fax célállomások regisztrálása". Nyomja meg a [Shift] gombot, ha szeretné használni a Közvetlenhívó 5-8. számú elemeit a gyorsgomb megnyomása előtt. DCT878 A regisztrált neveket és faxszámokat jelentés kinyomtatásával ellenőrizheti. A Közvetlenhívó lista nyomtatásának ismertetését lásd: 151. o. "Nyomtatási listák/jelentések". 108

111 Fax küldése Célállomás megadása Rövidhívás segítségével 1. Nyomja meg a [Facsimile] (fax) gombot. DCT Nyomja meg a [Address Book] (Címjegyzék) gombot. DCT Nyomja meg a [ ] vagy a [ ] gombot a [Címjegyzék keres.] kiválasztásához, majd nyomja meg az [OK] gombot. Ha egy konkrét elemet szeretne megkeresni annak regisztrációs száma vagy neve szerint, alkalmazza a következő eljárást: Keresés regisztrációs szám szerint Nyomja meg ismét a [Címjegyzék] gombot, majd a számgombok segítségével írja be a számot és nyomja meg az [OK] gombot. Keresés név alapján Írja be a név első betűit a számgombok segítségével, majd nyomja meg az [OK] gombot. Minden egyes bevitt karakterrel a kijelző módosul és listázza az egyező nevet. 4. Nyomja meg a [ ] vagy [ ] gombokat a kívánt Rövidhívó elem kiválasztásához, majd nyomja meg az [OK] gombot. A Rövidhívó elemek regisztrálásának ismertetését lásd: 100. o. "Fax célállomások regisztrálása". 109

112 6. Fax küldése és fogadása A Címjegyzék csak a Rövidhívó tételeket mutatja. Használja a gyorsgombokat a Gyorshívó célállomások megadásához. A regisztrált neveket és faxszámokat jelentés kinyomtatásával ellenőrizheti. A Rövidhívó lista nyomtatásának ismertetését lásd: 151. o. "Nyomtatási listák/jelentések". Célállomás magadása a Körfax funkció segítségével Egyidejűleg több (akár 100) célállomásra is küldhet faxot. A faxok azok megadási sorrendjében kerülnek küldésre a célállomásokra. 1. Nyomja meg a [Facsimile] (fax) gombot. DCT Adjon hozzá célállomást az alábbi módszerek egyikével: Közvetlenhívó célállomás hozzáadásához: nyomja meg a megfelelő gyorsgombot. Rövidhívó célállomás hozzáadásához: nyomja meg a [Címjegyzék] gombot, válassza ki a [Címjegyzék keresése] lehetőséget, válassza ki a célállomást, majd nyomja meg az [OK] gombot. Manuálisan megadott célállomás hozzáadásához: erősítse meg, hogy a [Számgomb] meg lett nyomva, majd írja be a célállomás faxszámát a számgombok segítségével. 3. Nyomja meg az [OK] gombot. A [Lista] gomb megnyomásával megtekintheti az eddig hozzáadott célállomások listáját. További célállomások hozzáadásához menjen vissza a 2. lépéshez. Miközben több célállomást ad meg, megnyomhatja a [Törlés/Stop] gombot az összes célállomás törléséhez. Ha az Azonnali átvitel módban ad meg több célállomást, a mód ideiglenesen átvált Memóriaátvitel módra. 110

113 Fax küldése Küldés közben a [Törlés/Stop] gomb megnyomásával csak az aktuális célállomásra küldött faxot törli. Célállomás megadása az Újrahívás funkció segítségével Megadhatja az utoljára használt célállomást az aktuális munka célállomásaként. Ha ugyanarra a célállomásra küld ismételten, ezen funkció használatával időt takaríthat meg, mivel nem kell újra megadnia a célállomást. 1. Nyomja meg a [Facsimile] (fax) gombot. DCT Nyomja meg a [Pause/Redial] (szünet/újrahívás) gombot. DCT877 Hasznos küldési funkciók A Kihangosított tárcsázás (On Hook Dial) funkció segítségével még a fax küldése előtt egyszerűen ellenőrizheti a másik fél készülékének állapotát. Ha másik telefont is használ, egy hívással beszélgethet és küldhet faxot. Ez a funkció csak az Azonnali átvitel módban áll rendelkezésre. Még ha az [Azonnali átvitel] [Ki] értékre is van állítva, automatikusan [Be] értékre áll. 111

114 6. Fax küldése és fogadása A folyamat attól függően változik, hogy a [Művelet] [Egyszerű mód], vagy [Speciális mód] értékre vane állítva a [Faxbeállítások]ban. Fax küldése Kihangosított tárcsázás segítségével A kihangosított tárcsázás lehetővé teszi a célállomás állapotának olyan módon történő ellenőrzését, hogy a tárcsahangot a belső hangszóróból hallja. Ez a funkció akkor hasznos, amikor meg szeretne bizonyosodni arról, hogy a faxot megkapták. A Kihangosított tárcsázás (On Hook Dial) funkció nem használható, ha a [Faxszám megerősítése] az adminisztrátori beállítások alatt engedélyezve van. 1. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. Ha a [Művelet] beállítása [Egyszerű mód], nem lehet faxokat küldeni az üveglap használatával. 2. Nyomja meg a [Facsimile] (fax) gombot. DCT Nyomja meg az [Kihangosított tárcs.] gombot. DCT852 A képernyőn megjelenik a "Kihangosított tárcsázás" felirat. 4. A számgombok segítségével adja meg a célállomást. 112

115 Fax küldése 5. Ha meghall egy magas hangot, nyomja meg a [Start] gombot. DCT847 Ha a [Működés] beállítása [Egyszerű mód], a 6. lépés nem vonatkozik ide. 6. Ha az eredeti dokumentumot az expozíciós üveglapra helyezi, nyomja meg az [Átvitel], majd a [Start] gombot. Az átviteli mód kiválasztásával kapcsolatban lásd: 103. o. "Átviteli mód kiválasztása". A [Faxszám megerősítése] részletes ismertetését lásd: 161. o. "Adminisztrátori beállítások". A [Művelet] részletes ismertetését lásd: 140. o. "Faxfunkciók beállítása". Fax küldése a beszélgetést követően A külső telefon lehetővé teszi a fax küldését a beszélgetés befejezését követően anélkül, hogy megszakadjon a kapcsolatot és újrahívná a célállomást. Ez a funkció akkor hasznos, amikor meg szeretne bizonyosodni arról, hogy a faxot megkapták. 1. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. Ha a [Művelet] beállítása [Egyszerű mód], nem lehet faxokat küldeni az üveglap használatával. 2. Nyomja meg a [Facsimile] (fax) gombot. 3. Emelje fel a külső telefon kagylóját. DCT

116 6. Fax küldése és fogadása 4. A külső telefon segítségével adja meg a célállomást. 5. Amikor a másik fél válaszol, kérje meg, hogy nyomja meg a faxindítás gombot. 6. Ha meghall egy magas hangot, nyomja meg a [Start] gombot. DCT847 Ha a [Működés] beállítása [Egyszerű mód], folytassa a 8. lépéssel. 7. Ha az eredeti dokumentumot az expozíciós üveglapra helyezi, nyomja meg az [Átvitel], majd a [Start] gombot. 8. Tegye le a kagylót. A [Művelet] részletes ismertetését lásd: 140. o. "Faxfunkciók beállítása". Szkennelési beállítások megadása A képfényerősség beállítása Ez a rész leírja, hogyan állítsa be a kép fényerősségét az aktuális munkánál. Három képfényerősségi szint választható. Minél sötétebb a fényerősségi szint, annál sötétebb a nyomat. 1. Nyomja meg a [Density] (Fényerősség) gombot. DCT

117 Fax küldése 2. Nyomja meg a [ ] vagy [ ] gombokat a kívánt fényerősségszint kiválasztásához, majd nyomja meg az [ OK] gombot. Módosíthatja a készülék alapértelmezett [Fényerősség] beállítását mindig a megadott szintű fényerősségű szkennelés érdekében. A [Fényerősség] beállításának ismertetését lásd: 138. o. "Faxátviteli funkciók beállításai". Felbontás megadása Ez a rész leírja, hogyan adhatja meg az aktuális munka szkennelési felbontását. Három felbontás beállítás közül választhat. Normál Részletes Fénykép Válassza ezt, ha az eredeti nyomtatott vagy gépelt dokumentum normál méretű karakterekkel. Válassza ezt a lehetőséget, ha az eredeti kis betűméretű dokumentum. Válassza ezt a lehetőséget, ha az eredeti képeket (például fényképeket vagy árnyékolt rajzokat) tartalmaz. 1. Nyomja meg a [Image Quality] (Képminőség) gombot. DCT Nyomja meg a [ ] vagy a [ ] gombot a kívánt felbontás-beállítás kiválasztásához, majd nyomja meg az [OK] gombot. Módosíthatja a készülék alapértelmezett [Felbontás] beállítását, hogy mindig megadott szintű felbontású másolatokat készítsen. A [Felbontás] beállításának ismertetését lásd: 138. o. "Faxátviteli funkciók beállításai". 115

118 6. Fax küldése és fogadása A Fax funkció használata a számítógépről (PC FAX) Ez a rész leírja, hogyan használhatja a készülék fax funkcióját a számítógépről. Lehetősége van elküldeni dokumentumokat a számítógépről egy másik faxkészülékre a dokumentum nyomtatása nélkül. A számítógépről történő faxküldés alapműveletei Ez a rész bemutatja a számítógépről történő faxküldés alapvető működését. A célállomást kiválaszthatja a PC FAX Címjegyzékből vagy manuálisan beírhatja a faxszámot. Egyszerre legfeljebb 100 célállomásnak küldhet faxot. Az ezen részben bemutatott eljárás példaként a Windows 7 operációs rendszert használja. A fax küldése előtt a készülék eltárolja a memóriájában az összes faxadatot. Ha a készülék memóriája az adatok tárolás közben megtelik, a faxátvitel törlésre kerül. Ilyen esetben csökkentse a felbontást vagy az oldalak számát és próbálja újra. 1. Nyissa meg az elküldendő fájlt. 2. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 3. Válassza ki a PC FAX meghajtót nyomtatómnak, majd nyomja meg a [Nyomtatás] gombot. 4. Adjon meg egy célállomást. Célállomás PC FAX Címjegyzékből történő megadása: Válasszon egy célállomást a [Felh.lista:] elemei közül, majd kattintson a [Hozzáadás a listához] elemre. További célállomások felvételéhez ismételje ezt a lépést. Faxszám közvetlen beírásához: Kattintson a [Célállomás megadása] fülre, írja be a faxszámot (legfeljebb 40 számjegy) a [Faxszám:] mezőbe, majd kattintson a [Hozzáadás a listához] elemre. További célállomások felvételéhez ismételje ezt a lépést. 5. Előlap csatolásához kattintson az [Előlap szerkesztése] elemre a [Célállomás megadása] lapon, majd jelölje be az [Előlap csatolása] jelölőnégyzetet. 6. Kattintson a [Küldés] gombra. A vonatkozó részleteket lásd a PC FAX illesztőprogram súgójában. 116

119 A Fax funkció használata a számítógépről (PC FAX) A faxszám a 0-9 számjegyeket, P betűt (szünetet), és jelet tartalmazhat. Tónus szolgáltatások használatához a tárcsázott vonalon írjon a faxszámba egy " " jelet. A " " a tárcsahangot ideiglenesen impulzusról hangra váltja. A bevitt célállomás törléséhez válassza ki a célállomást a [Célállomáslista:]-ban, majd kattintson a [Törli a listából] lehetőségre. Fax törlése Lehetősége van a faxküldés törlésére a készülék vezérlőpultjáról vagy a számítógépről, a munka állapotától függően. Törlés, miközben a készülék faxot fogad a számítógépről Ha a készülék több számítógép között van megosztva egy nyomtatókiszolgálón keresztül, legyen körültekintő, nehogy más valaki faxát törölje. 1. Kattintson duplán a nyomtató ikonra a számítógép feladatsávján. 2. Válassza ki a törölni kívánt nyomtatási feladatot, majd kattintson a [Mégse] gombra a [Dokumentum] menüben. Fax törlése a vezérlőpult segítségével. Törölje a faxot a vezérlőpult segítségével. 1. Nyomja meg a [Facsimile] (Fax)gombot. 2. Nyomja meg a [Clear/Stop] (törlés/leállítás) gombot. Átviteli beállítások konfigurálása Ez a rész leírja, hogyan konfigurálhatja az átviteli beállításokat a PC FAX meghajtó tulajdonságainál. A tulajdonságokat minden alkalmazásnál külön kell beállítani. 1. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 2. Válassza ki a PC Fax meghajtót nyomtatóként, majd kattintson a [Tulajdonságok] vagy hasonló gombra. Megjelenik a PC FAX meghajtótulajdonságok párbeszédablak. 3. Szükség szerint módosítsa a beállításokat, majd kattintson az [OK] gombra. PC FAX Címjegzék konfigurálása Ez a rész a PC FAX Címjegyzéket ismerteti. Konfigurálja a PC FAX Címjegyzéket a számítógépen. A PC FAX Címjegyzék lehetővé teszi, hogy gyorsan és egyszerűen adjon meg PC FAX célállomásokat. 117

120 6. Fax küldése és fogadása A PC FAX Címjegyzék legfeljebb 1000 elemet tartalmazhat, beleértve az egyéni célállomásokat és célállomás-csoportokat. A PC FAX Címjegyzék megnyitása Ez a rész leírja, hogyan nyithatja meg a PC FAX Címjegyzéket. 1. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 2. Kattintson a jobb egérgombbal a PC FAX meghajtó ikonjára, majd kattintson a [Nyomtatási beállítások...] lehetőségre. 3. Kattintson a [Címjegyzék] lapra. Célállomások regisztrálása Ez a rész azt ismerteti, hogyan regisztrálhatja a célállomásokat a PC FAX Címjegyzékben. 1. Nyissa meg a PC FAX címjegyzéket, majd kattintson a [Felhasználó hozzáadása] gombra. 2. Adja meg a célállomás információit. Be kll írnia a kapcsolat nevét és a faxszámot. 3. Kattintson az [OK]-ra. Csoportok regisztrálása Ez a rész leírja, hogyan regisztrálhat célállomás-csoportokat. Egy csoport legfeljebb 100 egyéni célállomást tartalmazhat. 1. Nyissa meg a PC FAX címjegyzéket, majd kattintson a [Csoport hozzáadása] gombra. 2. Írja be a csoport nevét a [Csoportnév] mezőbe. 3. A [Felh.lista:]-ból válassza ki a csoportba bevenni kívánt célállomást és kattintson a [h.ad] gombra. 4. Kattintson az [OK]-ra. PC FAX címjegyzékadatok exportálása/importálása Az alábbi eljárást a Windows 7 rendszer példáján ismertetjük. Ha más operációs rendszert használ, az eljárás kis mértékben változhat. 118

121 A Fax funkció használata a számítógépről (PC FAX) PC FAX címjegyzékadatok exportálása A PC FAX címjegyzékadatokat exportálhatja CSV formátumú fájlba. A PC FAX címjegyzékadatok exportálásához kövesse az alábbi eljárást. 1. Nyissa meg a PC FAX címjegyzéket, majd kattintson az [Exportál] gombra. 2. Navigáljon el a PC FAX címjegyzékadatok mentési helyére, adjon meg egy fájlnevet, majd kattintson a [Mentés] gombra. PC FAX címjegyzékadatok importálása A PC FAX címjegyzékadatokat CSV formátumú fájlból importálhatja. A címjegyzékadatokat importálhatja más alkalmazásokból, ha azok CSV formátumú fájlba vannak elmentve. A PC FAX címjegyzékadatok importálásához kövesse az alábbi eljárást. A címjegyzékadatok más alkalmazásokból történő importálásához ki kell választania az importálandó elemeket. 1. Nyissa meg a PC FAX címjegyzéket, majd kattintson az [Importál] gombra. 2. Válasza ki a címjegyzékadatokat tartalmazó fájlt és kattintson a [Megnyit] lehetőségre. Megjelenik egy párbeszédablak az importálandó elemek kiválasztásához. 3. Minden mezőnél válassza ki a megfelelő elemet a listából. Válassza az [*üres*] lehetőséget azoknál a mezőknél, melyeknél nincs importálandó adat. Tartsa szem előtt, hogy az [*üres*] lehetőség nem választható a [Név:] és a [Fax] beállításnál. 4. Kattintson az [OK]-ra. A beállítások részleteiről a PC FAX illesztőprogram súgójában olvashat. A CSV fájlok Unicode kódolással kerülnek exportálásra. A PC FAX címjegyzékadatok Unicode vagy ASCII karakterkódolású CSV-fájlokból importálhatók. A csoportadatok nem exportálhatók és nem importálhatók. A PC FAX címjegyzékben akár 1000 célállomást is regisztrálhat. Ha ezt a korlátot importálás közben túllépi, a hátralévő célállomások nem kerülnek importálásra. Fax előlap szerkesztése Ez a rész leírja, hogyan szerkesztheti a fax előlapját a PC FAX meghajtó tulajdonságaiban. 1. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 2. Válassza ki a PC FAX meghajtót nyomtatómnak, majd nyomja meg a [Nyomtatás] gombot. 3. Kattintson a [Célállomás megadása] fülre, majd pedig az [Előlap szerkesztése] opcióra. 119

122 6. Fax küldése és fogadása 4. Szükség szerint módosítsa a beállításokat, majd kattintson az [OK] gombra. A beállítások részleteiről a PC FAX illesztőprogram súgójában olvashat. 120

123 Fax fogadása Fax fogadása Amikor fontos faxot fogad, azt javasoljuk, hogy erősítse meg a fogadott fax tartalmát a küldővel. Ha a készülék memóriájában kevés a szabad hely, lehetséges, hogy a gép nem tud faxokat fogadni. Kiegészítő külső telefon szükséges, ha a készüléket telefonként szeretné használni. A faxok nyomtatására csak A4, Letter vagy Legal méretű papír használható. Fogadási mód kiválasztása A vételi módok a következők: Ha a készüléket csak faxkészülékként használja Ha nincs külső telefon vagy üzenetrögzítő készülék csatlakoztatva, válassza a következő módot: Csak fax mód (automatikus fogadás) Ebben a módban a készülék csak faxkészülékként használható és automatikusan fogadja a faxokat. Ha a készüléket külső eszközzel használja Ha kézibeszélő, külső telefon vagy üzenetrögzítő van csatlakoztatva, válassza ki a következő módok egyikét: FAX/TEL manuális mód (manuális fogadás) Ebben a módban a hívásokat a kézibeszélővel vagy a külső telefonnal kell fogadnia. Ha a hívás faxhívás, a fax fogadását manuálisan kell elindítania. Csak fax mód (automatikus fogadás) Ebben a módban a készülék automatikusan fogadja az összes bejövő hívást faxfogadás módban. FAX/TAD mód (automatikus fogadás) Ebben a módban a készüléket külső telefon üzenetrögzítőjével használhatja. 121

124 6. Fax küldése és fogadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombokat a [Vételi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy a [ ] gombot a [Vételi mód kapcsoló] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], [ ], [ ] vagy [ ] gombokat a kívánt vételi mód kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Fax fogadása FAX/TEL manuális módban A folyamat attól függően változik, hogy a [Művelet] [Egyszerű mód], vagy [Speciális mód] értékre van-e állítva a [Faxbeállítások]ban. Faxok fogadásához előbb vegye ki az ADF-be betöltött eredetiket. 1. Vegye fel a külső telefon kézibeszélőjét, és fogadja a hívást. Ekkor egy normál telefonhívás kezdődik. A küldő először felhívja Önt, hogy elmondja, faxot szeretne küldeni. 2. Amikor Ön meghallja a fax hívóhangját vagy csendet hall, nyomja meg a [Fax] gombot. 3. Nyomja meg a [Start] gombot. Ha a [Művelet] beállítása [Egyszerű mód], folytassa a 6. lépéssel. 4. Nyomja meg a [Vétel] gombot. 5. Nyomja meg a [Start] gombot. 6. Tegye le a kagylót. 122

125 Fax fogadása A [Művelet] részletes ismertetését lásd: 140. o. "Faxfunkciók beállítása". Fax fogadása Csak fax módban Ha a vételi mód Csak fax módra van beállítva, a készülék automatikusan fogadja az összes bejövő hívást fax vételi módban. A [Csörgések száma] beállításban a [Faxbeállítások] alatt megadhatja, hányszor csörögjön a készülék, mielőtt fogadná a hívást. A [Csörgések száma] beállításának ismertetését lásd: 140. o. "Faxfunkciók beállítása". Ha a hívást külső telefonon keresztül fogadja, miközben a készülék kicseng, normál telefonhívást indít. Ha faxhangot hall vagy nem hall semmit, fogadja a faxot manuálisan. A faxok manuális fogadásának ismertetését lásd: 122. o. "Fax fogadása FAX/TEL manuális módban". Fax fogadása FAX/TAD módban Ha a vételi mód FAX/TAD módra van állítva, a külső hívásfogadó eszköz fogadja és rögzíti az üzeneteket, ha a készülék telefonhívásokat fogad. Ha a bejövő hívás faxhang, a készülék automatikusan fogadja a faxot. 1. Ha bejövő hívás érkezik, a külső telefon válaszolja meg a hívást. Ha a külső hívásfogadó eszköz nem válaszol, a készülék automatikusan elkezdi fogadni a faxot. Ha a hívást külső telefonon keresztül fogadja, miközben a készülék kicseng, normál telefonhívást indít. A készülék fax hívóhangjának megszólalása után várjon, amíg a "Fogadás... " üzenet megjelenik a kijelzőn. A készülék elindítja a faxfogadást. Ha nem jelenik meg a "Fogadás... " üzenet, a fogadást manuálisan végezze el. 2. Ha a külső hívásfogadó eszköz válaszol, a készülék 30 másodpercig figyeli a vonalat, hogy csend van-e (csend figyelés). Ha faxhang van, vagy nincs semmilyen hang, a készülék automatikusan elkezdi fogadni a faxot. Ha hangot észlel, normál telefonhívás kezdődik. A külső hívásfogadó eszköz üzeneteket rögzít. Manuálisan fogadhat faxot csendérzékeléskor. A Csendérzékelés nem múlik el 30 másodpercen keresztül akkor sem, ha a külső telefon üzenetrögzítő eszköze kihangosított tárcsázásba vált, amíg meg nem nyomja a [Törlés/Stop] gombot és bontja a hívást. 123

126 6. Fax küldése és fogadása Faxok továbbítása vagy tárolása a memóriában Annak érdekében, hogy jogosulatlan felhasználók ne láthassák a privát tartalmú faxokat, beállíthatja a készüléket, hogy az a fogadott faxokat egy előre megadott célállomásra továbbítsa vagy tárolja el a memóriában azok kinyomtatása nélkül. Ez a funkció csak az 5. és 6. típusú modelleken érhető el. Az alábbi táblázat ismerteti, mi történik a sikeres vagy sikertelen továbbítás után a készülék konfigurálásától függően. Utánküldés [Továbbított fájl nyomtat.] Eredmények Sikeres Automatikus A készülék kinyomtatja a faxot és törli azt a memóriából. Sikeres Kézi A készülék eltárolja a faxot a memóriában későbbi manuális nyomtatás céljából. Hiba Automatikus A készülék kinyomtat egy továbbítási hibajelentést, kinyomtatja a faxot és törli azt a memóriából. Hiba Kézi A készülék kinyomtat egy továbbítási hibajelentést és eltárolja a faxot a memóriában későbbi manuális nyomtatás céljából. Ha a készülék készülékhiba (üres papíradagoló vagy elakadt papír) miatt nem tudja kinyomtatni a faxot, a fax a memóriában marad. A hátralévő oldalak kinyomtatása a probléma megoldását követően indul. A továbbítási kísérletek száma és a próbálkozási időintervallum a Web Image Monitor segítségével adható meg. A továbbító célállomással, továbbítási próbálkozásokkal és időintervallum beállításokkal kapcsolatosan lásd: 173. o. "Rendszerbeállítások konfigurálása". Továbbítási beállítások A fogadott fájlok továbbítási feltételeinek megadásához a készüléket az alábbiak szerint konfigurálja: 124

127 Fax fogadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombokat a [Vételi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ][ ] gombokat a [Vételi fájl feldolgozása] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy [ ] gombot a [Továbbít és nyomtat] opció kiválasztásához, majd nyomja meg az [OK] gombot. Az küldési értesítések küldéséhez a faxküldést követően lépjen a 6. lépéshez. Ha nem kíván értesítéseket küldeni, folytassa a 8. lépéssel. 6. Nyomja meg a [ ] vagy [ ] gombot a [Ért. a továbbítás áll.-ról] kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot a [Be] opció megjelenítéséhez, majd nyomja meg az [OK] gombot. [Be]: értesítés küldése továbbítás után. Az értesítés célállomása attól függ, hogyan van konfigurálva a továbbítás célállomása. [Ki]: Nem küld értesítést. 8. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. A továbbítási célállomás megadása a Web Image Monitor segítségével. 1. Indítsa el a webböngészőt, majd érje el a készüléket annak IP-címének megadásával. 2. Kattintson a [Rendszerbeállítások] gombra. 3. Kattintson a [Fax] fülre. 4. Továbbítási célállomás megadása a [Továbbítási célállomás] segítségével. [ cím]: Írja be a célállomás címét. 125

128 6. Fax küldése és fogadása [Szkennelés célállomása]: Válassza ki a célállomást továbbítási célállomásnak. 5. Kattintson az [OK]-ra. 6. Zárja be a webböngészőt. A Web Image Monitor használatának részletes ismertetését lásd: 167. o. "A Web Image Monitor használata". Tárolási feltételek konfigurálása A fogadott faxok tárolási körülményeinek megadásához a készüléket a következőképpen konfigurálja: 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. 2. Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombokat a [Vételi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ][ ] gombokat a [Vételi fájl feldolgozása] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] or [ ] gombot a [Nyomtatás] vagy a [Továbbít és nyomtat] opció kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] vagy [ ] gombot a [Fogadott fájl nyomtatása] opció kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot az [Automatikus] vagy a [Kézi] kiválasztásához, majd nyomja meg az [OK] gombot. [Automatikus]: Fogadott fájlok automatikus nyomtatása és törlése a memóriából. [Kézi]: Fogadott fájlok tárolása a memóriában későbbi manuális nyomtatás céljából. 8. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Ha a fax sikeresen kinyomtatásra kerül, törlődik a memóriából. Ha a készülék készülékhiba (üres papíradagoló vagy elakadt papír) miatt nem tudja kinyomtatni a faxot, a fax a memóriában marad. A hátralévő oldalak kinyomtatása a probléma megoldását követően indul. A memóriában tárolt faxok kinyomtatása Ez a rész ismerteti, hogyan nyomtathatja ki a készülék memóriájában tárolt fogadott faxokat. Ha a bekapcsolás jelzőfénye villog, akkor fax van a memóriában. A fax kinyomtatásához kövesse a lenti eljárást. 126

129 Fax fogadása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombokat a [Vételi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy a [ ] gombot a [Vételi fájl tárolása] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy a [ ] gombot a [Kiválasztott fájl nyomtat.] opció kiválasztásához, majd nyomja meg az [OK] gombot. 6. A [ ] vagy a [ ] gombbal válassza ki a nyomtatási feladatot, majd nyomja meg az [OK] gombot. 7. Nyomja meg az [Igen] gombot. 8. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. 127

130 6. Fax küldése és fogadása Faxszal kapcsolatos listák/jelentések A fax funkcióval kapcsolatos listák és jelentések a következők: Faxnapló Kinyomtatja az utolsó 100 munka faxátviteli és vételi naplóját. Átv.állapotjel. A legutolsó átvitelek eredményét nyomtatja ki. Átv./vét.ksznl.fájllista A készülék memóriában maradt, nem elküldött faxok listáját nyomtatja ki. Áramkimaradás jelentés Jelentést nyomtat ki, ha a készülék tápellátása fax küldése vagy fogadása közben megszakadt, vagy ha a készülék memóriájában tárolt képek elvesztek a készülék hosszabb időre történő kikapcsolása miatt. Fax rövidhívó céláll.lista Kinyomtatja a Rövidhívó bejegyzések listáját. Közv.hívó céláll.lista Kinyomtatja a szkennelési és fax Közvetlenhívó bejegyzések listáját. Hibajelentés továbbítása Ezt a jelentést nyomtatja ki a készülék, ha sikertelen a továbbítás. A faxnaplóról és az átvitel állapotjelentéséről a következő helyen olvashat bővebben: 140. o. "Faxfunkciók beállítása". A jelentéseket A4-es, Letter vagy Legal méretű papírra nyomtatja a készülék. A jelentések nyomtatása előtt töltse be az egyik méretű papírt az adagolóba. A papír betöltésével kapcsolatban lásd: 41. o. "Papír betöltése". 128

131 7. Készülék konfigurálása a kezelőpanel segítségével Alapműveletek A készülék beállításai két fő módon érhetők el: Nyomja meg a [Felhasználói eszközök] gombot a Rendszer vagy a Hálózati beállítások párbeszédpanel eléréséhez. A [ ] vagy a [ ] gombbal érheti el a másolási, szkennelási vagy faxbeállításokat. A konfigurálandó funkció kategóriájának megállapításáról a következő helyen olvashat: 131. o. "Menülista". 1. Ha konfigurálni szeretné a készülék rendszerbeállításait, nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT845 Egyéb esetben nyomja meg a [ ] vagy a [ ] gombot, miközben a "Kész" üzenet látható a másolási, szkennelési vagy faxbeállítások kezdőképernyőjén. DCT

132 7. Készülék konfigurálása a kezelőpanel segítségével 2. Nyomja meg a [ ], vagy a [ ] gombot a használni kívánt beállítások kiválasztásához. Ha a [Címjegyzék], a [Hálózati beállítások] vagy az [Admin. eszk.] menüt választja, akkor előfordulhat, hogy jelszót is meg kell adnia. Írja be a négy számjegyből álló jelszót, és nyomja meg az [OK] gombot. A jelszóval kapcsolatos részletekről az [Admin. eszközök zárolása] beállításánál olvashat: 161. o. "Adminisztrátori beállítások". 3. A beállítási elemek és a megjelenített értékek megerősítéséhez nyomja meg az [OK] gombot. 4. Az előző elemhez a [Kilépés] gomb megnyomásával térhet vissza. A kezdőképernyőhöz való visszatéréshez nyomja meg annyiszor a [Kilépés] gombot, ahány elemet választott, vagy nyomja meg egyszer a [Felhasználói eszközök] gombot. Az 1. típusú modelleknél nyomja meg a [ ] vagy a [ ] gombot a Másolási beállítások megjelenítéséhez. A [Szkennelési beá.] megadásához helyezzen be egy USB flash meghajtót, majd a [ ] vagy a [ ] gombbal válassza ki a beállításokat. 130

133 Menülista Menülista Ez a rész az egyes menük paramétereit listázza. A Web Image Monitor segítségével történő készülék-konfigurálás ismertetését lásd: 167. o. "Készülék konfigurálása segédprogramok segítségével". Egyes elemek a modelltípustól vagy a készülék konfigurációjától függően nem biztos, hogy megjelennek. Egyes elemeket a Web Image Monitor segítségével is konfigurálhatja. Másolóbeáll. ([ ] [ ] gomb beállítása) A részleteket lásd: 132. o. "Másoló funkciók beállításai" Szkennelési beá. ([ ] [ ] gomb beállítása) A részleteket lásd: 136. o. "Szkennerfunkció beállítások" Fax átv. beáll. ([ ] [ ] gomb beállítása) A részleteket lásd: 138. o. "Faxátviteli funkciók beállításai" Faxbeállítások ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 140. o. "Faxfunkciók beállítása" Címjegyzék ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 145. o. "Címjegyzék beállítások" Rendszerbeállítások ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 146. o. "Rendszerbeállítások" Hálózati beáll. ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 157. o. "Hálózati beállítások" Lista/jelentés nyomtatása ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 151. o. "Nyomtatási listák/jelentések" Admin. eszk. ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 161. o. "Adminisztrátori beállítások" Nyomtatóbeállítások ([Felhasználói eszközök] gomb beállítása) A részleteket lásd: 153. o. "Nyomtatófunkció beállítások" 131

134 7. Készülék konfigurálása a kezelőpanel segítségével Másoló funkciók beállításai Papíradagoló kiválasztása Válassza ki a másolásra használt papíradagolót. Alapértelmezett: [1. adagoló] Szortírozás 1. adagoló Kézi adagoló Konfigurálja a készüléket, hogy a kész oldalakat készletekbe szortírozza, amikor több másolatot készít egy többoldalas dokumentumból (1.o., 2.o., 1.o., 2.o.,...) Alapbeállítás: [Ki] Be Ki Eredeti típusa Az eredetik tartalmát határozza meg a másolatok minőségének optimalizálása érdekében. Alapértelmezett: [Vegyes] Vegyes Válassza ezt az opciót, ha az eredeti szöveget és fényképeket vagy képeket is tartalmaz. Szöveg Válassza ezt az opciót, ha az eredeti csak szöveget tartalmaz és nem tartalmaz fényképeket vagy képeket. Fénykép Fényerősség Válassza ezt, ha az eredeti fényképeket vagy képeket tartalmaz. Használja ezt a módot az alábbi típusú eredetiknél: Fényképek Kizárólag vagy többnyire fényképekből vagy képekből álló oldalak, például folyóiratok. A kép fényerősségét határozza meg fénymásoláskor. Növelje a szintet (fekete négyzetek) a fényerő növeléséhez. Alapérték: Az alapértlmezett érték az 5 beállítási szint közül a középső. Kicsinyítés / Nagyítás Meghatározza a másolatok nagyítási vagy kicsinyítési arányát. Alapértelmezett: [100%] 132

135 Másoló funkciók beállításai (főleg Európa és Ázsia) 50%, 71% (A4->A5), 82% (B5J->A5), 93%, 100%, 122% (A5->B5J), 141% (A5->A4), 200%, 400% (főleg Észak-Amerika) 50%, 65% LT->HLT, 78% LG->LT, 93%, 100%, 129% HLT->LT, 155% HLT->LG, 200%, 400% K/N % Kétold./Komb. A kombinált másolás megadása. Az eredeti dokumentumoknak és a kívánt eredménynek megfelelően válassza ki a másolási módot. A további részleteket lásd: 65. o. "Kombinált/2 oldalas másolatok készítése". Tartsa szem előtt, hogy a kombinált másolás engedélyezésével automatikusan letiltja az igazolványmásolást. Alapbeállítás: [Ki] Ki 2 1o.er.->2o.kom. 1 1o-ra A másolás 1 oldalra történik, ahova az 1 oldalas eredeti 2 oldala kerül kinyomtatásra. Álló Fekvő 4 1o.er.->4o.kom. 1 1o-ra A másolás 1 oldalra történik, ahova az 1 oldalas eredeti 4 oldala kerül kinyomtatásra. Álló: balról jobbra Álló: fentről lefelé Fekvő: balról jobbra Fekvő: fentről lefelé 1old. ered.->2old. másolat Két egyoldalas lapot egy lap két oldalára másol. Álló: egyirányban Álló: fentről lefelé Fekvő: egyirányban Fekvő: fentről lefelé 4 1o.er.->2o.kom. 1 2o-ra Négy egyoldalas lapot két lapra másol kétoldalasan. Álló: egyirányban Álló: fentről lefelé 133

136 7. Készülék konfigurálása a kezelőpanel segítségével Fekvő: egyirányban Fekvő: fentről lefelé 8 1o.er.->4o.kom.1 2o-ra Igazolv. másolása Nyolc egyoldalas lapot négy lapra másol kétoldalasan. Álló: balról jobbra, egyir. Álló:balról jo.ra,fejjel leb Álló: fentről le, egyir. Álló:fentről le, fentről le Fekvő:balról jobbra, egyir. Fekvő:balról j-ra,fejjel le Fekvő: fenről le,egyir. Fekvő:fentről le, fenről le Megadhatja az igazolványmásolás beállítását. Ig.irat más. Ha ezt [Be] értékre állítja, akkor az [Igazolvány beállít.] alatt megadott beállítások vonatkoznak a kinyomtatott másolatokra. Alapbeállítás: [Ki] Be Ki Azon.kártya más. középvonal Megadhatja, hogy a készülék húzzon-e középvonalat a lapra igazolványmásoláskor. Alapértelmezett: [Ne nyomtasson] Nyomtatás Ne nyomtasson Igazolvány mérete Az igazolványmásolás szkennelési méretét meg lehet változtathatni. mm inch (hüvelyk) Alapértelmezett: Vízsz.: 54 mm Függ.: 86 mm (főleg Európa és Ázsia) 134

137 Másoló funkciók beállításai (főleg Észak-Amerika) Vízsz.: 2,12 hüvelyk Függ.: 3,38 hüvelyk 135

138 7. Készülék konfigurálása a kezelőpanel segítségével Szkennerfunkció beállítások Szkennelési méret A szkennelési méretet adja meg az eredeti méretének megfelelően. Alapértelmezett: [A4] [8 1/2 11] (főleg Európa és Ázsia) (főleg Észak-Amerika) 8 1/2 14, 8 1/2 11, 8 1/2 5 1/2, 7 1/4 10 1/2, A4, B5, A5, 16K, Egyéni méret Szkennelési mód Meghatározza a szkennelési módot a vezérlőpult segítségével. Alapértelmezett: [F-F] F-F A készülék 1 bites fekete-fehér képeket hoz létre. A képek csak fekete és fehér színt tartalmaznak. Színes A készülék 8 bites színes képeket hoz létre. A képek teljes színskálájúak. Szürkeárny. A készülék 8 bites fekete-fehér képeket hoz létre. A képek fekete, fehér és átmeneti szürke színt tartalmaznak. Max. méret Megadja az ben küldhető fájl maximális méretét. Alapértelmezett: [1 MB] 1 MB 2 MB 3 MB 4 MB 5 MB Fényerősség Nincs korlát A kép fényerősségét határozza meg eredetik szkennelésekor. Növelje a szintet (fekete négyzetek) a fényerő növeléséhez. Alapérték: Az alapértlmezett érték az 5 beállítási szint közül a középső. 136

139 Szkennerfunkció beállítások Felbontás A felbontást határozza meg eredeti szkennelésekor. Alapértelmezett: [ dpi] dpi dpi dpi dpi dpi dpi Tömörítés (színes) Meghatározza a színtömörítési arányt JPEG fájloknál. Minél alacsonyabb a tömörítési arány, annál magasabb a minőség, de annál nagyobb a fájlméret is. Alapértelmezett: [Közepes] Alacsony Közepes Magas Folyamatos beolvasás Fájltípus Beállítja a készüléket, hogy kérje a következő eredetit, amikor vágólapról szkennel. Alapbeállítás: [Ki] Ki Be Meghatározza, hogy az összes oldalt tartalmazó egyetlen fájlt vagy egyoldalas fájlokat hozzon létre több oldal szkennelésekor. Tartsa szem előtt, hogy a szkennelt fájl csak akkor tartalmazhat több oldalt, ha a fájlformátum PDF vagy TIFF. JPEG fájlformátum esetén minden egyes szkennelt oldal külön egyoldalas fájlba kerül. Alapértelmezett: [Többoldalas] Többoldalas Többoldalas fájl készül, minden oldalt tartalmaz. Egyoldalas Egyoldalas fájl jön létre minden oldalhoz. 137

140 7. Készülék konfigurálása a kezelőpanel segítségével Faxátviteli funkciók beállításai Azonnali átvitel Beállítja a készüléket, hogy a faxot közvetlenül az eredeti beszkennelését követően küldje el. Alapbeállítás: [Ki] Ki Be Felbontás Ezt Memóriaátvitel esetén válassza. Ezt Azonnali átvitel esetén válassza. Csak a köv. fax Ezt akkor válassza, ha az Azonnali átvitelt csak a következő átvitelnél alkalmazza. Megadja az eredetik szkennelésénél használandó felbontást. Alaprételmezett: [Normál] Normál Válassza ezt, ha az eredeti nyomtatott vagy gépelt dokumentum normál méretű karakterekkel. Részletes Válassza ezt a lehetőséget, ha az eredeti kis betűméretű dokumentum. Fénykép Fényerősség Válassza ezt a lehetőséget, ha az eredeti képeket (például fényképeket vagy árnyékolt rajzokat) tartalmaz. A kép fényerősségét határozza meg eredetik szkennelésekor. Alapértelmezett: [Normál] Világos Normál Sötét Szünet ideje A szünet idejének hosszát határozza meg, amikor szünetet rak be a faxszám számjegyei közé. Alapértelmezett: 3 másodperc 1-15 másodperc 138

141 Faxátviteli funkciók beállításai Aut. újrahívás Beállítja a készüléket, hogy automatikusan hívja újra a fax célállomást, amikor a vonal foglalt vagy átviteli hiba fordul elő, amennyiben a készülék Memóriaátvitel módban van. Az előre beállított újrahívási próbálkozok száma kettő vagy három, ez függ az [Ország] beállítástól az [Admin. eszk.]-ben. Alapértelmezett: [Be] Ki Be Faxfejléc nyomtatása Beállítja a készüléket, hogy minden küldött faxra fejlécet tegyen. A fejléc tartalmazza az aktuális dátumot és időt, a készülék felhasználói faxnevét és faxszámát, a munkaazonosítót és az oldalinformációkat. Alapértelmezett: [Be] Ki Be 139

142 7. Készülék konfigurálása a kezelőpanel segítségével Faxfunkciók beállítása Vételi beállítások Megadja a faxfogadás beállításait. Vételi mód kapcsoló Meghatározza a fogadási módot. Alapértelmezett: [Csak fax] Csak fax A készülék faxfogadási módban automatikusan fogad minden bejövő hívást. FAX/TEL(kézi) A készülék csörög, ha bejövő eket fogad. A készülék csak akkor fogad faxokat, ha Ön manuálisan fogad faxokat. FAX/TAD A készülék faxhívás fogadásakor automatikusan fogadja a faxokat. Egyéb esetben a csatlakoztatott telefon üzenetrögzítője fogadja a hívást. Automatikus kicsinyítés Beállítja, hogy a készülék csökkentse a fogadott fax méretét, ha túl nagy ahhoz, hogy ráférjen egyetlen papírlapra. Tartsa szem előtt, hogy a készülék legfeljebb 74%-os méretarányra kicsinyít. Ha további kicsinyítés szükséges ahhoz, hogy a fax ráférjen egyetlen lapra, a nyomtatás több lapra, kicsinyítés nélkül történik. Alapértelmezett: [Be] (Az alapértelmezett beállítás lehet [Ki] is, attól függően, milyen az [Ország ] beállítása az [Admin. eszközök]-ben.) Ki Be Csörgések száma Meghatározza, hányszor csörren meg a készülék, mielőtt elkezdi a faxok fogadását Csak fax módban. Alapértelmezett: 3-szor 3-tól 5-ig, 1-es lépésekben Vételi fájl tárolása A fogadott faxokat aztán kinyomtathatja vagy törölheti. Kiválasztott fájl nyomtat. Kiválaszthatja és kinyomtathatja a fogadott faxokat. 140

143 Faxfunkciók beállítása Kiválasztott fájl törlése Kiválaszthatja és kitörölheti a fogadott faxokat. Összes fájl törlése Vételi fájl feldolgozása Beállítja, hogy a készülék tárolja el a fogadott faxokat a memóriában nyomtatáshoz vagy továbbítja azokat előre meghatározott célállomásra. A továbbítás célállomásának megadására használja a Web Image Monitor-t (a részleteket lásd: 173. o. "Rendszerbeállítások konfigurálása"). Alapértelmezett: [Nyomtat] Nyomtatás Továbbít és nyomtat Fogadott fájl nyomtatása Beállítja, hogy a készülék automatikusan nyomtassa a memóriába fogadott faxokat vagy tárolja el azokat későbbi kézi nyomtatás céljából. Alapértelmezett: [Automatikus] Automatikus Automatikusan kinyomtatja a fogadott faxokat és törli azokat a memóriából. Kézi Eltárolja a fogadott faxokat a memóriában kézi nyomtatás célából. Értesítés a továbbítás állapotáról Beállítja, hogy a készülék es értesítést küldjön a faxok továbbítását követően. Az e- mailes értesítés célállomása attól függ, hogyan konfigurálta a továbbítás célállomását a Web Image Monitor segítségével (részletekért lásd: 173. o. "Rendszerbeállítások konfigurálása"). Alapbeállítás: [Ki] Be Ki Átv.-készenl. fájl törlése Törli a készülék memóriában maradt, nem elküldött faxokat. A készülék legfeljebb 5 el nem küldött faxmunkát tud tárolni. Ez a funkció csak kiválasztásakor hajtható végre. Kiválasztott fájl törlése Egy faxmunka törléséhez válassza ki a kívánt munkát, majd válassza az [Igen]-t. A [Nem] kiválasztásával kilép a menüfa előző szintjére a faxmunka törlése nélkül. Összes fájl törlése 141

144 7. Készülék konfigurálása a kezelőpanel segítségével A faxmunkák törléséhez válassza az [Igen]-t. A [Nem] kiválasztásával kilép a menüfa előző szintjére a faxmunka törlése nélkül. Kommunikációs beállítások ECM átvitel Beállítja a készüléket, hogy automatikusan küldje újra az átvitel során elveszett részadatokat. Alapértelmezett: [Be] Ki Be ECM vétel Beállítja a készüléket, hogy automatikusan fogadja a vétel során elveszett részadatokat. Alapértelmezett: [Be] Ki Be Tárcsahang érzékelése Beállítja a készüléket, hogy érzékelje a tárcsahangot, mielőtt a készülék automatikusan elkezdené tárcsázni a célállomást. Alapértelmezett: [Észlel] (Az alapértelmezett beállítás lehet [Nem érzékel] is, attól függően, milyen az [Ország ] beállítása az [Admin. eszközök]-ben.) Észlel Nem észlel Átviteli sebesség Megadja a faxmodem átviteli sebességét. Alapértelmezett: [33,6 Kbps] 33,6 Kbps 14,4 Kbps 9,6 Kbps 7,2 Kbps 4,8 Kbps 2,4 Kbps Vételi sebesség Megadja a faxmodem vételi sebességét. Alapértelmezett: [33,6 Kbps] 33,6 Kbps 142

145 Faxfunkciók beállítása 14,4 Kbps 9,6 Kbps 7,2 Kbps 4,8 Kbps 2,4 Kbps Jelentés nyomt. beállításai Működés Átv. állapotjel. kinyomt. Beállítja, hogy a készülék a faxátvitelt követően automatikusan nyomtassa ki az átviteli jelentést. Ha a készülék Azonnali átvitel módban van, az eredeti képe nem kerül átmásolásra a jelentésre, még akkor sem, ha a [Csak hiba (csatolt kép)] vagy a [Minden átvit. (csatolt kép)] lett kiválasztva. Ha memóriahiba történik a PC FAX átvitel közben, a beállítástól függetlenül a készülék mindig kinyomtat egy átviteli jelentést. Alapértelmezett: [Csak hiba (csatolt kép)] Csak hiba Átviteli hiba esetén nyomtat jelentést. Csak hiba (csatolt kép) Átviteli hiba esetén kinyomtat egy jelentést az eredeti képével. Minden átvitel Jelentést nyomtat minden faxátvitelnél. Minden átvit. (csatolt kép) Minden faxátvitelkor kinyomtat egy jelentést az eredeti képével. Ne nyomtasson Faxnapló nyomtatása Beállíthatja, hogy a készülék faxnaplót nyomtasson ki minden 50 (elküldött és fogadott) faxmunkáról. Alapértelmezett: [Aut. nyomt.] Aut. nyomt. Nincs aut. nyomt. Egyszerűsítheti a faxok küldésének és fogadásának eljárását az üveglap használatának letiltásával. Ha az eredetik be vannak töltve az ADF-be, faxolhatja azokat az ADF használatával bármelyik módban a [Start] gomb megnyomásával Alapértelmezett: [Speciális mód] 143

146 7. Készülék konfigurálása a kezelőpanel segítségével Egyszerű mód Ha az [Egyszerű mód] beállítást választja, fogadhat faxokat a [Start] gomb megnyomásával. Az üveglap nem használható ebben a módban. Speciális mód Ha a [Speciális mód] beállítást választja, megadhatja, hogy küld vagy fogad faxokat a [Start] gomb megnyomása után. 144

147 Címjegyzék beállítások Címjegyzék beállítások Közv.hívó céláll. Megadja a Közvetlenhívó tételek faxszámát és nevét. Legfeljebb 8 Közvetlenhívó bejegyzést regisztrálhat. Szám Megadja a Közvetlenhívó számot. Faxszám Megadja a Közvetlenhívó bejegyzések faxszámát. A faxszám legfeljebb 40 karaktert tartalmazhat a következők közül 0-9, szünet, " ", " " és szóköz. Név Megadja a Közvetlenhívó bejegyzések nevét. A név legfeljebb 20 karakterből állhat. Fax rövidhívó céláll. Megadja a Rövidhívó bejegyzések faxszámát és nevét. Legfeljebb 100 Rövidhívó bejegyzést regisztrálhat. Szám Megadja a Rövidhívó számát. Faxszám Megadja a Rövidhívó bejegyzések faxszámát. A faxszám legfeljebb 40 karaktert tartalmazhat a következők közül 0-9, szünet, " ", " " és szóköz. Név Megadja a Rövidhívó bejegyzések nevét. A név legfeljebb 20 karakterből állhat. 145

148 7. Készülék konfigurálása a kezelőpanel segítségével Rendszerbeállítások Hangerő beállítása Megadja a készülék által kiadott hangok hangerejét. Alapértelmezett: [Alacsony] a [Kezelőpanel hangjelzés]nél és [Közepes] a többi paraméternél. Kezelőpanel hangj. Meghatározza a gombnyomáskor hallható sípolás hangerejét. Ki Alacsony Közepes Magas Kihangosított tárcsázás Meghatározza a hangszórókból hallható csengőhang hangerejét bejövő híváskor. Ki Alacsony Közepes Magas Feladat vége hangjelzés Meghatározza a munka végén hallható sípolás hangerejét. Ki Alacsony Közepes Magas Feladat hibajelzés Meghatározza a sípolás hangerejét faxátviteli hiba esetén. Ki Alacsony Közepes Magas Figyelmez. hangerő Meghatározza a hibás működés esetén hallható figyelmeztetés hangerejét. Ki Alacsony 146

149 Rendszerbeállítások Közepes Magas Papíradagoló beállításai Papírméret: 1. adagoló Megadja a papírméretet az 1-es adagolóhoz. Alapértelmezett: [A4] [8 1 / 2 11] (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, B6 JIS, A6, 8 1/2 14, 8 1/2 11, 5 1/2 8 1/2, 7 1/4 10 1/2, 16K ( ), 16K ( ), 16K ( ), Egyéni méret Papírméret: kézi adagoló Megadja a kézi adagoló papírméretét. Alapértelmezett: [A4] [8 1 / 2 11] (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, B6 JIS, A6, 8 1/2 14, 8 1/2 11, 5 1/2 8 1/2, 7 1/4 10 1/2, 16K ( ), 16K ( ), 16K ( ), Egyéni méret Papírtípus: 1. adagoló Megadja a papírtípust az 1-es adagolóhoz. Alapértelmezett: [Normál papír] Normál papír, Újrafelh. papír, Thick Paper, Vékony papír Papírtípus: kézi adagoló Meghatározza a kézi adagoló papírtípusát. Alapértelmezett: [Normál papír] Normál papír, Újrafelh. papír, Thick Paper, Vékony papír Méreteltérés érzékelése Beállításakor a készülék hibajelzést küld, ha a papírméret és a nyomtatási munka beállításai nem egyeznek. Alapbeállítás: [Ki] Ki 147

150 7. Készülék konfigurálása a kezelőpanel segítségével Be I/O időkorlát USB Megadja, hány másodpercig vár a készülék a nyomtatási adatokra, ha az adatok továbbítása megszakadt a számítógépről történő küldés során USB-n keresztül. Ha a készülék nem kap több adatot a megadott időn belül, csak a fogadott adatokat nyomtatja ki. Ha a nyomtatást más portokról érkező adatok gyakran félbeszakítják, növelje az időzítés értékét. Alapértelmezett: [60 mp] 15 mp 60 mp 300 mp Hálózat Megadja, hány másodpercig vár a készülék a nyomtatási adatokra, ha az adatok továbbítása megszakadt a számítógépről történő küldés során hálózaton keresztül. Ha a készülék nem kap több adatot a megadott időn belül, csak a fogadott adatokat nyomtatja ki. Ha a nyomtatást más portokról érkező adatok gyakran félbeszakítják, növelje az időzítés értékét. Alapértelmezett: [60 mp] 15 mp 60 mp 300 mp Fix USB port Megadja, hogy ugyanaz a nyomtató-/pc FAX-illesztő használható-e több készülékkel vagy sem USB-csatlakozásnál. Alapbeállítás: [Ki] Ki A nyomtató-/pc FAX-illesztőt külön kell telepíteni az egyes készülékekhez, mert az eredetitől eltérő készüléket új eszközként ismeri fel USB-csatlakozás esetén. Be Automatikus folyt. A számítógépre telepített ugyanazon nyomtató-/pc FAX-illesztő használható a telepítéshez eredetileg használt készüléken kívül bármilyen készülékhez, ha a készülék ugyanaz a modell. Beállítja a készüléket a papírméretre vonatkozó hibajelzés figyelmen kívül hagyására és a nyomtatás folytatására. A nyomtatás átmenetileg leáll, amikor a készülék hibát észlel, és 148

151 Rendszerbeállítások automatikusan újraindul kb. tíz másodperc elteltével a vezérlőpulton végrehajtott beállításokkal. Azonban, ha a vezérlőpulton megadott papírméret és az adagolóba töltött papírméret, vagy a nyomtatási feladathoz megadott papírméret nem egyezik, a nyomtatás újraindulásakor papírelakadást okozhat. Alapbeállítás: [Ki] Ki Be Festéktak. nyomt. Beállítja a készüléket, hogy kisebb mennyiségű festékkel nyomtasson (csak a másoló funkcióval készített nyomatoknál). Alapbeállítás: [Ki] Ki Be Festék kifogyás után Ezt a beállítást a festékszint figyelésére használják. Alapértelmezett: [Nyomtatás leállítása] Nyomtatás leállítása A festékszint figyelése engedélyezve van. A hátralévő festék szintje ellenőrizhető a kezelőpanelen és a Web Image Monitor-on. Nyomtatás folytatása A készülék nem figyeli tovább a festékszintet. Még akkor is, ha kifogy a festék, a nyomtatás folytatódni fog és nem jelenik meg semmilyen üzenet. Kellékanyagok allap. Festékkaz. Megjeleníti a fogyóeszközökkel kapcsolatos információkat. Ez az információ csak akkor jelenik meg, ha a [Festék kifogyás után] beállítása [Nyomtatás leállítás]. Ha a [Festék kifogyás után] beállítása [Nyomtatás folytat.], a fenti állapotjelző helyett a "**" szimbólum jelenik meg. Nyomtató regisztrációja A bemeneti tálca helyzetét állítja be. Állítsa be az értéket a [ ] vagy a [ ] billentyű segítségével. A regisztráció ellenőrzéséhez nyomtasson ki egy tesztoldalt. Alapértelmezett: [0] Vízsz.: 1. adagoló (-6 +6 mm, 1 mm-es lépésközzel) Függ.: 1. adagoló (-6 +6 mm, 1 mm-es lépésközzel) Vízsz.: Kézi adagoló (-6 +6 mm, 1 mm-es lépésközzel) 149

152 7. Készülék konfigurálása a kezelőpanel segítségével Függ.: Kézi adagoló (-6 +6 mm, 1 mm-es lépésközzel) Alacs. páratart. mód Ha a készüléket alacsony páratartalmú környezetben használja, néhány milliméter széles fekete csíkok jelenhetnek meg. A [Be] beállítás kiválasztásával ezek a fekete csíkok megelőzhetők. Alapbeállítás: [Ki] Be Ki Képfényerősség A nyomtatás sűrűségét állítja be. Alapértelmezett: Fixáló egység átviteli módja Ha a festék nem rögzül megfelelően, és összekoszolja a papírt, válassza a [Be] értéket, hogy jobb legyen a tapadása. Alapbeállítás: [Ki] Ki Be 150

153 Nyomtatási listák/jelentések Nyomtatási listák/jelentések Konfigurációs oldal nyomtatása 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. DCT Nyomja meg a [ ] vagy [ ] gombokat a [Lista/jelentés nyomtatása] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ] vagy [ ] gombot az [Konfigurációs oldal] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg az [Igen] gombot a visszaigazoló képernyőn. Listák/jelentések típusai A jelentéseket A4-es, Letter vagy Legal méretű papírra nyomtatja a készülék. A jelentések nyomtatása előtt töltse be az egyik méretű papírt az adagolóba. Konfigurációs old. Kinyomtatja a nyomtatóra vonatkozó általános információkat és az aktuális konfigurációt. A firmware verzióját a konfigurációs oldalon ellenőrizheti. A firmware frissítésével megszüntetheti a problémákat és több új funkciót is adhat a készülékhez. A firmware frissítésének részletes ismertetését lásd a Firmware frissítési útmutatóban. A Firmware frissítési útmutatót a weboldalunkról töltheti le. Faxnapló Kinyomtatja az utolsó 50 munka faxátviteli és vételi naplóját. 151

154 7. Készülék konfigurálása a kezelőpanel segítségével Átv./vét.ksznl.fájllista Kinyomtatja a készülék memóriában maradt nyomtatandó, elküldött vagy továbbított faxmunkák listáját. Közv.hívó céláll.lista Kinyomtatja a szkennelési és fax Közvetlenhívó bejegyzések listáját. Fax rövidhívó céláll.lista Kinyomtatja a Rövidhívó bejegyzések listáját. Rendezés rövidhívó sz. Kinyomtat egy listát a Rövidhívó regisztrációs száma szerint rendezett bejegyzésekről. Rendezés név szerint Kinyomtat egy listát a név szerint rendezett bejegzésekről. Szkenner céláll.lista Kinyomtatja a szkennelési célállomások listáját. Szkennernapló Kinyomtat egy szkennernaplót a legutolsó 100 Szkennelés be, Szkennelés FTP-re és Szkennelés mappába átvitelről. Karbantartási old. Kinyomtatja a karbantartási oldalt. Tesztoldal Ellenőrzi a nyomtatási pozíció beállítás eredményeit. Ez a beállítás csak az 1. és 4. típusú modelleknél áll rendelkezésre. 152

155 Nyomtatófunkció beállítások Nyomtatófunkció beállítások Lista-/tesztnyomtatás Kinyomtatja a készülék konfigurációit tartalmazó listát. Rendszer Konfigurációs oldal Kinyomtatja a nyomtatóra vonatkozó általános információkat és az aktuális konfigurációt. Menu List Kinyomtatja a készülék funkciómenüit. Tesztoldal Tesztoldalt nyomtat az egyoldalas nyomtatás ellenőrzéséhez. A tesztoldal a hálózati beállításokat tartalmazza. PCL betűtípus-lista A telepített PCL betűtípus-listát nyomtatja ki. Példányszám Beállítja a készüléket, hogy megadott számú készletet nyomtasson ki. Ez a beállítás nem él, ha a kinyomtatandó oldalak számát a nyomtatómeghajtó adja meg. Alapértelmezett: Helyettes papírméret Beállítja a készüléket, hogy más méretű papírra nyomtasson, ha a megadott papír nincs behelyezve egyetlen adagolóba sem. Az alternatív beállított méret az A4 és Letter. alapértelmezett: [Automatikus] Automatikus Ki Alapértelmezett oldalméret Megadja a használt papírméretet, ha a nyomtatási munkánál nincs megadva papírméret. Alapértelmezett: [A4] [8 1/2 11] (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, B6 JIS, A6, 8 1/2 14, 8 1/2 11, 5 1/2 8 1/2, 7 1/4 10 1/2, 16K ( ), 16K ( ), 16K ( ) 153

156 7. Készülék konfigurálása a kezelőpanel segítségével PCL menü Üres oldalak nyomtatása A készüléket üres oldalak nyomtatására állítja. Ha a nyomtatómeghajtón a fedőlapnyomtatás be van kapcsolva, fedőlapok kerülnek be akkor is, ha az [Off] állást választja. Ügyeljen rá, hogy ez a beállítás kisebb prioritású a nyomtató-illesztőprogram üres oldalra vonatkozó beállításánál. Alapértelmezett: [Be] Be Ki Hibajelentés nyomtatása Beállítja a készüléket, hogy hibaoldalt nyomtasson ki, amikor a készülék nyomtató- vagy memóriahibát észlel. Alapbeállítás: [Ki] Be Ki Megadja a feltételeket, amikor PCL-t használ nyomtatáshoz. Tájolás Az oldal tájolását határozza meg. Alapértelmezett: [Álló] Álló Fekvő Sorok száma Megadja az egy oldalra nyomtatható sorok számát 5 és 128 közötti értékben. Alapértelmezett: [64] [60] Betűkészlet sz. (főleg Európa és Ázsia) (főleg Észak-Amerika) Meghatározza a használni kívánt alapértelmezett betűtípus azonosítóját 0 és 89 között. Alapértelmezett: 0 Pontméret 154

157 Nyomtatófunkció beállítások Megadja az alapértelmezett betűtípushoz alkalmazandó pontméretet 4,00 és 999,75 értékek között, 0,25-ös lépésközzel. Alapértelmezett: "12,00" pont Betűsűrűség Megadja az alapértelmezett betűtípushoz alkalmazandó beállítást az egy hüvelyken elhelyezendő karakterek számát illetően, 0,44 és 99,99 értékek között, 0,01-es lépésközzel. Ez a beállítás csak rögzített közű betűkészletek esetében él. Alapértelmezett: 10,00-ás betűsűrűség Szimból.készlet Meghatározza az alapértelmezett betűtípus karakterkészletét. Az alábbi készletek állnak rendelkezésre: Alapértelmezett: [PC-8] Roman-8, Roman-9, ISO L1, ISO L2, ISO L5, PC-8, PC-8 D/N, PC-850, PC-852, PC-858, PC8-TK, Win L1, Win L2, Win L5, Desktop, PS Text, VN Intl, VN US, MS Publ, Math-8, PS Math, VN Math, Pifont, Legal, ISO 4, ISO 6, ISO 11, ISO 15, ISO 17, ISO 21, ISO 60, ISO 69, Win 3.0, MC Text, ISO L6, ISO L9, PC-775, PC-1004, Win Baltic Courier betűtp. Magad egy courier betűtípust. Alapértelmezett: [Normál] Normál Sötét A4 széless.növ. Beállítja a készüléket, hogy szélesebb legyen az A4-es papír nyomtatási területe, csökkentve a margó szélességét. Alapbeállítás: [Ki] Be Ki Csat. CR-t LF-h Beállítja a készüléket, hogy az hozzárendeljen-e CR kódot minden LF kódhoz a szöveges adat tiszta nyomtatása érdekében, vagy sem. Alapbeállítás: [Ki] Be Ki Felbontás 155

158 7. Készülék konfigurálása a kezelőpanel segítségével A nyomtatás felbontását pont/hüvelyk (dpi) alapján állítja be. Alapértelmezett: [ dpi] 156

159 Hálózati beállítások Hálózati beállítások A módosított beállításoktól függően előfordulhat, hogy a készüléket újra kell indítani. Ethernet Wi-Fi MAC cím Megjeleníti a készülék MAC-címét. Ethernet sebesség Az aktuális Ethernet sebesség beállítását jeleníti meg. 100Mbps Full Duplex 100Mbps Half Duplex 10Mbps Full Duplex 10Mbps Half Duplex Ethernet nem elérhető Megjelenik, ha egy hálózati kábel nincs csatlakoztatva. Ethernet sebesség beáll. Megadja az Ethernet kommunikáció sebességét. Válasszon ki az adott hálózati környezethez illeszkedő sebességet. Legtöbb hálózatnál az alapértelmezett az optimális beállítás. Alapértelmezett: [Autom. választás] Auto. Választás 100Mbps Full Duplex 100Mbps Half Duplex 10Mbps Full Duplex 10Mbps Half Duplex Wi-Fi engedélyezése Adja meg, hogy engedélyezi vagy letiltja a vezeték nélküli hálózatot. Alapértelmezett beállítás: [Engedélyez] Letilt Engedélyez Ha a [Letilt] értéket adja meg, a [Wi-Fi kód], a [Wi-Fi állapota], a [MAC cím], az [Aktuális kapcsolat] és a [Beállításvarázsló] beállítás nem jelenik meg. Wi-Fi kód 157

160 7. Készülék konfigurálása a kezelőpanel segítségével Válassza ki azt az üzemmódot, amelyik a [Wi-Fi] gomb megnyomása után használandó. Alapértelmezett: [Infrastruktúra mód] Infrastruktúra mód Ad-hoc mód Wi-Fi állapota Az aktuális kapcsolat állapotának megjelenítése. MAC cím Megjeleníti a készülék MAC-címét. Aktuális kapcsolat A kapcsolat részletes aadtait (például az SSID azonosítót és a vezeték nélküli jel erősségét) jeleníti meg. Beállításvarázsló IPv4 konfiguráció A vezeték nélküli hálózathoz történő manuális csatlakozás menetét jeleníti meg. A varázsló lépésenként vezeti végig a vezeték nélküli LAN használatával történő kapcsolat beállításainak megadásán. DHCP Beállítja a készüléket, hogy az IPv4-címet, alhálózati maszkot és alapértelmezett átjárócímet automatikusan szerezze be a DHCP kiszolgálótól. Alapértelmezett: [Aktív] IP cím Nem aktív Aktív Megadja a készülék IPv4-címét DHCP használata nélkül. Használja ezt a menüt az aktuális IP-cím ellenőrzésére DHCP használata esetén. Alapértelmezett: XXX.XXX.XXX.XXX Az "X"-ekkel jelölt számok hálózati környezetétől függően változnak. Alhálózati maszk Megadja a készülék alhálózati maszkját DHCP használata nélkül. Használja ezt a menüt az aktuális alhálózati maszk ellenőrzésére DHCP használata esetén. Alapértelmezett: XXX.XXX.XXX.XXX Az "X"-ekkel jelölt számok hálózati környezetétől függően változnak. Átjáró címe Megadja a készülék alapértelmezett átjárócímét DHCP használata nélkül. 158

161 Hálózati beállítások Használja ezt a menüt az aktuális átjárócím ellenőrzésére DHCP használata esetén. Alapértelmezett: XXX.XXX.XXX.XXX Az "X"-ekkel jelölt számok hálózati környezetétől függően változnak. IP cím módja Megjeleníti az IP-cím elérési módszerét. IP nincs kész DHCP Auto IP Manual Config. Default IP IPv6 konfiguráció IPv6 Engedélyezheti vagy letilthatja az IPv6-ot. Alapértelmezett: [Aktív] Aktív DHCP Nem aktív Beállítja a készüléket, hogy az IPv6 címet a DHCP kiszolgálóról fogadja. Alapértelmezett: [Nem aktív] Aktív Nem aktív IP cím (DHCP) Megjeleníti a DCHP szerverről szerzett IPv6-címet. Kézi konfig. cím Kézi konfig. cím Megadja a készülék IPv6-címét DHCP használata nélkül. Legfeljebb 39 karaktert tartalmazhat. A karakterek beírásának ismertetését lásd: 99. o. "Karakterek bevitele". Előtag hossza Megadja az előtag hosszát 0 és 128 közötti értékkel. Átjáró címe Megadja az alapértelmezett átjáró IPv6-címét. Legfeljebb 39 karaktert tartalmazhat. A karakterek beírásának ismertetését lásd: 99. o. "Karakterek bevitele". 159

162 7. Készülék konfigurálása a kezelőpanel segítségével Állapotnélküli cím Megjeleníti a router hirdetésből szerzett IPv6 állapot nélküli címeket. Állapotnélküli cím 1 Állapot nélküli cím 2 Állapot nélküli cím 3 Állapot nélküli cím 4 Link-helyi cím Megjeleníti az IPv6 helyi hivatkozási címet. A hálózat rendszergazdája tud a hálózati konfigurációval kapcsolatban további tájékoztatást adni. 160

163 Adminisztrátori beállítások Adminisztrátori beállítások Dátum/Idő beállítása Beállítja a készülék belső órájának dátumát és idejét. Dátum beállítása Megadja a készülék belső órájának dátumát. Csak az évnek és hónapnak megfelelő dátum állítható be. Az inkompatibilis dátumok nem kerülnek elfogadásra. Alapértelmezés Dátumformátum: (főleg Európa és Ázsia) [Nap/Hónap/Év], (főleg Észak-Amerika) [Év/Hónap/Nap] Dátumformátum: Hónap/Nap/Év, Nap/Hónap/Év vagy Év/Hónap/Nap Év: Hónap: 1-12 Nap: 1-31 Idő beállítása Beállítja a készülék belső óráját. Alapértelmezés Időformátum: (főleg Európa és Ázsia) [24 órás formátum], (főleg Észak-Amerika) [12 órás formátum] Időformátum: 12 órás formátum, 24 órás formátum De./Du. jelzés: De., Du. (12 órás formátumnál) Óra: 0-23 (24 órás formátumnál) vagy 1-12 (12 órás formátumnál) Perc: 0-59 Faxinformációk eltárolása Megadja a fax nevét és a készülék faxszámát. Szám: Megadja a készülék faxszámát, legfeljebb 20 karakter lehet ( 0-9, szóköz és "+"). Név: Megadja a fax nevét, legfeljebb 20 alfanumerikus karakter és szimbólum lehet. Tárcs./nyg.-os telefon Megadja a telefonvonal vonaltípusát. A készülék konfigurálásához vegye fel a kapcsolatot telefontársaságával és válassza ki a telefonvonalnak megfelelő beállítást. Rossz beállítás kiválasztása hibát okozhat a faxátvitelnél. 161

164 7. Készülék konfigurálása a kezelőpanel segítségével A [Tárcsás telefon (20PPS) ] a készülék országbeállításaitól függően nem biztos, hogy megjelenik. Alapértelmezett: [Nyomógombos telefon] PSTN / PBX Nyomógombos telefon Tárcsás telefon (10PPS) Tárcsás telefon (20PPS) Beállítja a készüléket, hogy csatlakozzon a nyilvános kapcsolt telefonhálózathoz (PSTN) vagy telefon alközponthoz (PBX). Alapértelmezett: [PSTN] PSTN PBX PBX hívószáma Megadja a hívószámot, hogy férjen hozzá a külső vonalhoz, amikor a készülék PBX-hez kapcsolódik. Bizonyosodjon meg arról, hogy ez a beállítás egyezik a PBX beállításával. Ellenkező esetben előfordulhat, hogy nem tud faxokat küldeni külső célállomásokra. Alapértelmezett: Funkció prioritás Megadja az aktivált módot, amikor bekapcsolja a készüléket, vagy ha a [Rsz. aut. alaph.időz.]-nél megadott idő eltelik aktivitás nélkül, miközben az aktuális mód kezdőképernyője meg van jelenítve. Alapértelmezett: [Másoló] Másoló Fax Szkenner Rendszer autom. alaphely. időz. Beállítja a készüléket, hogy visszatérjen a [Funkcióprioritás] pontban megadott módba. Ez a beállítás vonatkozik az igazolványmásolásnál is a következő dokumentum időzítésére. Alapértelmezett: [Be] (1 perc) Be (30 mp, 1 perc, 2 perc, 3 perc, 5 perc, 10 perc) Ki 162

165 Adminisztrátori beállítások Energiatakarékos mód Beállítja a gépet, hogy váltson Energiatakarékos módra, Energiatakarékos mód 1-re vagy Energiatakarékos mód 2-re áramfogyasztás-csökkentés céljából. A készülék visszatér az Energiatakarékos módból, ha nyomtatási munkát kap, kapott faxot nyomtat vagy megnyom bármilyen gombot. Energiatakarékos mód 1 A készülék átvált Energiatakarékos mód 1-re, ha a készülék körülbelül 30 másodpercig üresjáratban volt. Kevesebb időbe kerül az 1. Energiatakarékos módból visszatérni, mint kikapcsolt állapotból vagy a 2. Energiatakarékos módból, de az energiafogyasztás magasabb az 1. Energiatakarékos módban, mint a 2. Energiatakarékos módban. Alapbeállítás: [Ki] Ki On (30 másodperc) Energiatakarékos mód 2 A készülék Energiatakarékos mód 2-re vált, miután eltelt az ehhez a beállításhoz meghatározott időtartam. A készülék kevesebb energiát fogyaszt Energiatakarékos mód 2- ben, mint Energiatakarékos mód 1-ben, de tovább tart visszaállnia Energiatakarékos mód 2- ből, mint Energiatakarékos mód 1-ből. Európa Alapértelmezett: [1 perc] 1 és 30 perc közötti idő állítható be. Európán kívüli országok Alapértelmezett: [Be] (1 perc) On (1-től 240 percig, 1 perces lépésekkel) Ki Language (Nyelv) Megadja a képernyőn és a jelentéseknél használt nyelvet. Terület (csak Európa) A készülékhasználat területének kiválasztásával leszűkítheti a kijelző nyelvének és más beállításoknak a választékát. Ezt a beállítást akkor is megadhatja, amikor először kapcsolja be a készüléket, és az kéri a kezdeti beállításokat. Alapértelmezett: [Európa] Európa Ázsia Óceánia 163

166 7. Készülék konfigurálása a kezelőpanel segítségével Ország Amerika Afrika Válassza ki azt az országot, ahol a készüléket használja. A megadott ország meghatározza az idő és a dátum formátumát és a faxátvitellel kapcsolatos alapértelmezett értékeket. Ellenőrizze a megfelelő országkód kiválasztását. Rossz ország kiválasztása hibát okozhat a faxátvitelnél. Az ezen beállítás alapértelmezett értéke az Első beállításnál megadott országkód, melyet a készülék első bekapcsolásakor kellett megadnia. Beállít. alaphelyzetbe áll. Ügyeljen arra, nehogy véletlenül kitörölje a beállításokat. Össz. beállít. alaph.-be áll. Visszaállítja a készülék beállításait alapértelmezett értékre, a következők kivételével: képernyő nyelve, országbeállítás, hálózati beállítások és fax Közvetlenhívó/Rövidhívó célállomások. Nyomja meg az [Igen]-t a végrehajtáshoz. Nyomja meg a [Nem]-et, ha ki szeretne lépni a menüfa előző szintjére a beállítások törlése nélkül. Hálózati beá. alaph. áll. Visszaállítja a hálózati beállításokat azok alapértelmezett értékeire. Nyomja meg az [Igen]-t a végrehajtáshoz. Nyomja meg a [Nem]-et, ha ki szeretne lépni a menüfa előző szintjére a beállítások törlése nélkül. Címjegyzék törlése Törli a közvetlen- és rövidhívó faxcélállomásokat. Nyomja meg az [Igen]-t a végrehajtáshoz. Nyomja meg a [Nem]-et, ha ki szeretne lépni a menüfa előző szintjére a célállomások törlése nélkül. Gyorsgomb a funkciókhoz Hozzárendeli az alábbi funkciók egyikét a kezelőpanel [Gyorsgomb a funkciókhoz] gombjához. Alapértelmezett: [Ig.irat másolása mód] Ig.irat másolása mód Nyomja meg a gombot, hogy az Igazolványmásolás módba váltson. Fax azonnali átv. Nyomja meg a gombot, hogy a [Azonnali átvitel] menübe lépjen. Szkenner céláll. kiv. Nyomja meg a gombot, hogy a szkenner célállomás kiválasztása menübe lépjen. 164

167 Adminisztrátori beállítások Admin. eszközök zárolása IPsec Megad egy négy számjegyű jelszót a [Címjegyzék], [Hálózati beállítások] és [Admin. eszközök] menükben. Ne felejtse el ezt a jelszót. Be ( ) Ki Kiválaszthatja, hogy engedélyezi-e vagy letiltja az IPsec-et. Ez a funkció csak akkor jelenik meg, ha megadott egy jelszót, amely az [Admin.eszk. zárol.]-ban. Alapértelmezett: [Nem aktív] Aktív Nem aktív Faxszám megerősítése Beállítja a készüléket, hogy kötelező legyen kétszer megadnia a faxszámot, amikor a célállomást kézzel adja meg. Amikor ez a funkció engedélyezve van, nem használhatja a Kihangosított tárcsázás funkciót. Ez a funkció csak akkor jelenik meg, ha megadott egy jelszót, amely az [Admin.eszk. zárol.]-ban. Alapbeállítás: [Ki] Be Ki Beolv.ad.USB-re ment Adja meg, hogy engedélyezi vagy letiltja a Szkennelés USB-re funkciót. Ez a funkció csak akkor jelenik meg, ha megadott egy jelszót, amely az [Admin.eszk. zárol.]-ban. Alapértelmezett: [Aktív] Aktív Nem aktív 165

168 Készülék konfigurálása a kezelőpanel segítségével

169 8. Készülék konfigurálása segédprogramok segítségével A Web Image Monitor használata A készülék Web Image Monitor használatával történő működtetéséhez előbb konfigurálnia kell a készülék TCP/IP vagy vezeték nélküli LAN beállításait. A részleteket lásd: 157. o. "Hálózati beállítások" vagy 180. o. "Hálózati beállítások konfigurálása". A használt modelltípustól függetlenül egyes elemek nem biztos, hogy megjelennek. Néhány elemet a vezérlőpulton keresztül is konfigurálhat. Választható műveletek Az alábbi műveletek a Web Image Monitor segítségével távolról, egy számítógépen is elvégezhetők. A készülék státuszának, illetve beállításainak megjelenítése A készülék beállításainak konfigurálása Szkennelési és fax célállomások regisztrálása A hálózati beállítások konfigurálása Az IPsec beállítások konfigurálása Nyomtatási jelentések Adminisztrátori jelszó és cím beállítása A készülék konfigurációjának visszaállítása a gyári alapértelmezett értékekre Biztonsági fájlok létrehozása a készülék konfigurációjáról A készülék konfigurációjának visszaállítása a biztonsági mentés fájljaiból A készülék dátumának és idejének konfigurálása A készülék energiatakarékos módjának beállítása Támogatott webböngészők Internet Explorer 6 11 Firefox

170 8. Készülék konfigurálása segédprogramok segítségével Kezdőlap megjelenítése Amikor a készülékhez a Web Image Monitor segítségével fér hozzá, a böngészője ablakában a felső oldal jelenik meg. 1. Indítsa el a webböngészőt. 2. A webböngésző címsorába írja be a " s IP address)/" címet a készülékhez való csatlakozáshoz. Ha DNS- vagy WINS-szerver van használatban, és a készülék gazdagépneve meg lett határozva, az IP-cím helyett a gazdagép nevét is beírhatja. Megjelenik a Web Image Monitor legfelső oldala. Felső oldal Minden Web Image Monitor oldal a következő területekből áll: DCT Menüterület A menüre való kattintással megjeleníti a tartalmát a fő területen. 2. Lapterület Füleket tartalmaz, hogy tudjon váltani a megtekinteni vagy konfigurálni kívánt információk és beállítások között. 3. GYIK/Tudástár A gyakran feltett kérdésekre nyújt választ, illetve egyéb információkat ad a készülék használatával kapcsolatban. 168

171 Kezdőlap megjelenítése Az információ megtekintéséhez internetkapcsolat szükséges. 4. Fő terület A menüterületen kiválasztott tételek tartalmát mutatja meg. A fő területen látható információk nem frissülnek automatikusan. Kattintson a [Frissítés] opcióra a fő terület jobb felső sarkában az információk frissítéséhez. A teljes böngésző képernyő frissítéséhez kattintson a böngésző [Frissítés] gombjára. Ha a támogatott webböngésző régebbi verzióját használja vagy böngészőjén le vannak tiltva a sütik és a JavaScript, megjelenítési és működtetési hibák merülhetnek fel. Ha proxy kiszolgálót használ, szükség szerint konfigurálja a webböngésző beállításait. A beállításokkal kapcsolatos részletekért forduljon hálózati adminisztrátorhoz. Elképzelhető, hogy az előző oldal még akkor sem jelenik meg, ha a webböngésző Vissza gombjára kattint. Ebben az esetben kattintson a webböngésző Frissítés gombjára. A GYIK (Gyakran ismételt kérdések)/tudástár bizonyos nyelveken nem érhető el. Az interfész nyelvének módosítása Válassza ki a kívánt interfésznyelvet a [Nyelv] listából. 169

172 8. Készülék konfigurálása segédprogramok segítségével Rendszerinformációk ellenőrzése Kattintson a [Kezdőlap] gombra a Web Image Monitor kezdőlapjának megjelenítéséhez. Ezen az oldalon az aktuális rendszerinformációk tekinthetők meg. Ezen az oldalon három fül találhatók: [Állapot], [Számláló] és [Készülék-információ]. Állapot lap Elem Leírás Típus neve Hely Kapcsolat Gazdagép neve Eszköz állapota A készülék nevét mutatja. Megmutatja a készülék helyét az [SNMP] oldali bejegyzés szerint. Megmutatja a készülék kapcsolódási információit az [SNMP] oldali bejegyzés szerint. Megmutatja a [Gazdagép neve] alatt megadott nevet a [DNS] oldalon. Megmutatja a készülék kijelzőjének aktuális üzeneteit. Állapot Elem Leírás Festékkazetta A hátralévő festékmennyiséget jeleníti meg. Papíradagoló Elem Leírás 1. adagoló Az 1. adagoló aktuális állapotát és a papírméret/típus beállítását mutatja. Kézi adagoló A kézi adagoló aktuális állapotát és a papírméret/típus beállítását mutatja. 170

173 Rendszerinformációk ellenőrzése Számláló lap Oldalszámláló Elem Nyomtató Szkenner Másoló Fax Leírás Az alábbiakat jeleníti meg a nyomtató funkcióval kinyomtatott oldalaknál: A nyomtató funkcióval kinyomtatott oldalak teljes száma, és [Lista/ teszt nyomt.] menüből a [Nyomtatóbeállítások] alatt kinyomtatott listák/jelentések Színes oldalak száma (mindig 0) A nyomtató funkcióval kinyomtatott fekete-fehér oldalak száma Az alábbiakat jeleníti meg a szkenner funkcióval beszkennelt oldalaknál: Összes oldalszám Színes oldalak száma Fekete-fehér oldalak száma Az alábbiakat jeleníti meg a másoló funkcióval kinyomtatott oldalaknál: Összes oldalszám Színes oldalak száma (mindig 0) Fekete-fehér oldalak száma Az alábbiakat jeleníti meg a telefonvonalas faxoknál: A küldött és fogadott oldalak száma összesen Küldött oldalak száma Fogadott oldalak száma Nyomtatási számláló Elem Összes oldal Leírás A készülékből kiadott összes nyomat számát mutatja: A nyomtató, másoló és fax funkciókkal kinyomtatott oldalak A [Lista/jelentés nyomtatása] menüből kinyomtatott listák/jelentések A [Lista/teszt nyomt.] menüből kinyomtatott listák/jelentések a [Nyomtatóbeállítások] alatt 171

174 8. Készülék konfigurálása segédprogramok segítségével Készülék-információ lap Készülék-információ Elem Firmware verzió Engine firmware verzió Készülékazonosító Faxkártya Összes memória Leírás Megmutatja a készüléken telepített firmware verzióját. Megmutatja a készülékmotor firmware verzióját. A készülék azonosítószámát mutatja. Azt mutatja, hogy a faxkártya be lett helyezve. Megmutatja a készülékre telepített teljes memóriát. 172

175 Rendszerbeállítások konfigurálása Rendszerbeállítások konfigurálása Kattintson a [Rendszerbeállítások] gombra a rendszerbeállítások konfigurálása oldal megjelenítéséhez. Ez az oldal a következő füleket tartalmazza: [Hangerő beállítása], [Papíradagoló beállítások], [Másoló], [Fax], [Festékkezelés], [Interfész] és [Gyorsgomb a funkciókhoz]. Hangerő beállítása lap Hangerő beállítása Elem Kezelőpanel hangj. Kihangosított tárcsázás (kihangosított tárcsázás) Feladat vége hangjelzés Feladat hibajelzés Figyelmez. hangerő Leírás A következők közül válassza ki a billentyűk lenyomásakor hallható sípoló hang hangerejét: [Ki], [Alacsony], [Közepes]vagy [Magas]. A következők közül válassza ki a hangszórókból hallható hang hangerejét bejövő híváskor: [Ki], [Alacsony], [Közepes] vagy [Magas]. A következők közül válassza ki a munka befejezésekor hallható hang hangerejét: [Ki], [Alacsony], [Közepes] vagy [Magas]. A következők közül válassza ki a faxátviteli hiba esetén hallható sípolás hangerejét: [Ki], [Alacsony], [Közepes] vagy [Magas]. A következők közül válassza ki a működési hiba esetén hallható figyelmeztető hang hangerejét: [Ki], [Alacsony], [Közepes] vagy [Magas]. Papíradagoló beállítások lap 1. adagoló Elem Papírméret Papírtípus Leírás Válassza ki az 1. adagoló papírméretét a következők közül: A4, B5 JIS, A5, B6 JIS, A6, 8 1/2 14, 8 1/2 11, 5 1/2 8 1/2, 7 1/4 10 1/2, 16K ( mm), 16K ( mm), 16K ( mm), Egyéni méret Válassza ki az 1. adagoló papírtípusát a következők közül: Normál papír, Újrafelh. papír, Vastag papír ( g/m 2 ), Vékony papír (52 64 g/m 2 ) 173

176 8. Készülék konfigurálása segédprogramok segítségével Kézi adagoló Elem Papírméret Papírtípus Leírás Válassza ki a kézi adagoló papírméretét a következők közül: A4, B5 JIS, A5, B6 JIS, A6, 8 1/2 14, 8 1/2 11, 5 1/2 8 1/2, 7 1/4 10 1/2, 16K ( mm), 16K ( mm), 16K ( mm), Egyéni méret Válassza ki a kézi adagoló papírtípusát a következőkből: Normál papír, Újrafelh. papír, Vastag papír ( g/m 2 ), Vékony papír (52 64 g/m 2 ) Méreteltérés érzékelése Elem Méreteltérés érzékelése Leírás Azt adhatja meg, hogy a készülék küldjön-e hibajelzést, ha a papírméret nem egyezik a nyomtatási munka beállításaival. Másoló lap Papírkiválasztás Elem Papírkiválasztás Leírás Válassza ki a másolásra használt papíradagolót. Elválasztó vonal Elem Elválasztó vonal Leírás Azt adhatja meg, hogy igazolványmásolásnál vagy kombinált másolásnál nyomtasson-e a készülék vonalat a lap közepére. 174

177 Rendszerbeállítások konfigurálása Fax lap Faxszám megerősítése Elem Faxszám megerősítése Leírás Ezen beállítás engedélyezésével úgy konfigurálja a készüléket, hogy kötelező legyen kétszer megadnia a faxszámot, amikor a célállomást kézzel adja meg. Ez a beállítás csak akkor jelenik meg, ha a rendszergazda jelszó be van állítva az [Adminisztrátor] oldalon. Fax vételi fájl feldolgozása Elem Leírás Fogadott fájl feldolgozása Automatikus nyomtatás Értesítés a továbbítás állapotáról Továbbítás célállomása Továbbítási kísérlet száma (alkalom) Válassza ki, hogy a fogadott faxokat el szeretné-e tárolni a készülék memóriájában nyomtatás céljából, vagy továbbítja azokat a [Továbbítás célállomása]ként megadott célállomásra. Válassza ki, hogy a készülék memóriájába fogadott faxokat automatikusan kinyomtatja vagy eltárolja későbbi nyomtatás céljából. Válassza ki, hogy az értesítéseket elküldi-e a faxok továbbítását követően vagy nem. Az értesítés célállomása attól függ, mit adott meg a [Továbbítási célállomás]nál: Ha [ cím]mel adta meg: az értesítés az adminisztrátor címére lesz elküldve, melyet az [Adminisztrátor címe] pontban adott meg az [Adminisztrátor] oldalon. Ha [Szkennelési célállomás]sal adta meg: az értesítés a kiválasztott szkennelési célállomásként megadott értesítési célállomásra lesz elküldve. Tartsa szem előtt, hogy ha a célállomás címe nincs megadva, az értesítés nem lesz elküldve, akkor sem, ha a beállítás engedélyezve lett Megadja a továbbítás célállomását. [ cím]: Írja be a célállomás címét. Legfeljebb 64 karaktert tartalmazhat. [Szkennelés célállomása]: Válassza ki a célállomást továbbítási célállomásnak. Megadja, hányszor próbálkozik a készülék a fax továbbításával (1-255 alkalom). 175

178 8. Készülék konfigurálása segédprogramok segítségével Elem Továbbítási kísérlet intervalluma (perc) Leírás Megadja, hány percet vár a készülék a továbbítási kísérletek között (1-255 perc). Festékkezelés lap Festéktak. nyomt. Elem Festéktak. nyomt. Leírás Engedélyezze ezt a beállítást, ha azt szeretné, hogy a készülék a másolatok nyomtatásánál kevesebb festéket használjon. Ha kifogy a festék Elem Ha kifogy a festék Leírás Ezt a beállítást a festékszint figyelésére használják. Nyomtatás leállítása A festékszint figyelése engedélyezve van. A hátralévő festék szintje ellenőrizhető a kezelőpanelen és a Web Image Monitor-on. Nyomtatás folytatása A készülék nem figyeli tovább a festékszintet. Még akkor is, ha kifogy a festék, a nyomtatás folytatódni fog és nem jelenik meg semmilyen üzenet. Interfész fül Interfész Elem Leírás Fix USB port Megadja, hogy ugyanaz a nyomtató-/pc FAX-illesztő használható-e több készülékkel vagy sem USB-csatlakozásnál. Ha ez a beállítás engedélyezve van, a számítógépre telepített ugyanazon nyomtató-/pc FAX-illesztő használható a telepítéshez eredetileg használt készüléken kívül bármilyen készülékkel, ha ugyanaz a modell. Letiltása esetén a nyomtató-/pc FAX-illesztőt külön kell telepíteni az egyes készülékekhez, mert az eredetitől eltérő készüléket új eszközként ismeri fel az USB-csatlakozás esetén. 176

179 Rendszerbeállítások konfigurálása Funkció parancsikonja lap Gyorsgomb a funkciókhoz Elem Leírás Funkció parancsikonja beállítások Hozzárendeli az alábbi funkciók egyikét a kezelőpanel [Gyorsgomb a funkciókhoz] gombjához. [Igazolvány másolás] [Fax azonnali küldés] [Válasszon szkenner célállomáslistát] 177

180 8. Készülék konfigurálása segédprogramok segítségével Célállomások regisztrálása A szkennelési és fax célállomásokat a Web Image Monitor segítségével lehet regisztrálni. Legfeljebb 100 szkennelési célállomás és 108 faxcélállomás (8 Közvetlenhívó és 100 Gyorshívó) regisztrálható. A célállomások regisztrálásával kapcsolatos további információkért nézze meg a szkennelés és fax részeket. A szkennelési célállomások regisztrálásának ismertetését lásd: 76. o. "Szkennelés célállomásainak regisztrálása". 178

181 A Fogadott faxfájl konfigurálása A Fogadott faxfájl konfigurálása A fogadott faxokat aztán kinyomtathatja vagy törölheti. Kiválasztott fájl nyomtat. Kiválaszthatja és kinyomtathatja a fogadott faxokat. Kiválasztott fájl törlése Kiválaszthatja és kitörölheti a fogadott faxokat. Összes fájl törlése Kitörölheti az összes fogadott faxot. 179

182 8. Készülék konfigurálása segédprogramok segítségével Hálózati beállítások konfigurálása Kattintson a [Hálózati beáll.] gombra a hálózati beállítások konfigurálása oldal megjelenítéséhez. Ezen az oldalon a következő lapok találhatók: [Hálózat állapota], [IPv6 konfiguráció], [Hálózati alkalmazás], [DNS], [Automatikus értesítés], [SNMP], [SMTP], [POP3] és [Vezeték nélküli]. A módosított beállításoktól függően előfordulhat, hogy a készüléket újra kell indítani. A használt modelltől függően előfordulhat, hogy bizonyos elemek nem jelennek meg. Hálózat állapota lap Általános állapot Elem Ethernet sebesség IPP nyomtatónév Hálózat verziója Ethernet MAC cím Aktív interfész Leírás Megmutatja a hálózati kapcsolat típusát és sebességét. Megmutatja a hálózaton a készülék azonosítására használt nevet. Megmutatja a készülék hálózati moduljának verzióját (a készülék-firmware része). A készülék Ethernet MAC címét mutatja meg. Az aktív kommunikációs módot mutatja. TCP/IP állapot Elem DHCP IP cím Alhálózati maszk Gateway Leírás Válassza ki, hogy a készülék kapjon-e automatikusan dinamikus IPv4 címet DHCP használatával. DHCP használatához válassza az [Aktív] pontot. Ha be van kapcsolva, az alábbi tételek nem konfigurálhatók. Adja meg a készülék IPv4 címét. Adja meg a hálózat alhálózati maszkját. Adja meg a hálózati átjáról IPv4 címét. 180

183 Hálózati beállítások konfigurálása IPv6 megerősítés lap IPv6 IPv6 Elem Leírás Engedélyezheti vagy letilthatja az IPv6-ot. Az IPv6 nem kapcsolható ki a Web Image Monitor segítségével, ha a készülék használatban van egy IPv6 környezetben. Ebben az esetben használja a vezérlőpultot az [IPv6] kikapcsolásához a hálózati beállítások alatt. Ha nincs engedélyezve, a [DHCP], [Kézi konfigurációs cím], [Előtag hosszúság] és az [Átjáró cím] nem konfigurálható. IPv6 cím DHCP Elem Leírás Válassza ki, hogy a készülék az IPv6-címét DHCP-szervertől kapja-e vagy sem. IP cím (DHCP) Állapotnélküli cím Átjáró címe Link-helyi cím Kézi konfigurációs cím Előtag hossza Átjáró címe Megjeleníti a DHCP szervertől kapott IPv6 címet, amikor a [DHCP] beállítása [Aktív]. Legfeljebb négy állapot nélküli automatikus címet jelenít meg. A készülék alapértelmezett átjárócímét jeleníti meg. Megjeleníti a készülék helyi címhivatkozását. A helyi címhivatkozás egy olyan cím, amely csak a helyi hálózaton belül érvényes (helyi szegmens). Adja meg a készülék IPv6-címét. Legfeljebb 39 karaktert tartalmazhat. Adja meg az előtag hosszát 0 és 128 közötti értékkel. Adja meg az alapértelmezett átjáró IPv6 címét. Legfeljebb 39 karaktert tartalmazhat. Hálózati alkalmazás lap Szkenner küldési beállítás Elem Leírás Válassza ki a Szkennelés be funkció engedélyezéséhez. 181

184 8. Készülék konfigurálása segédprogramok segítségével Elem Max. méret FTP Mappa Leírás Válassza ki az üzenethez csatolható szkennelési fájlok maximális méretét (1-től 5 MB-ig vagy nincs korlát). Válassza ki a Szkennelés FTP-re funkció engedélyezéséhez Válassza ki a Szkennelés mappába funkció engedélyezéséhez. Hálózati nyomtatás beállítása Elem Leírás IPP FTP RAW Portszám LPR Válassza a hálózati nyomtatás bekapcsolását Internetes nyomtatási protokoll segítségével (a 631/80 TCP porton keresztül). Válassza a hálózati nyomtatás engedélyezését beágyazott FTP-szerverrel a készülékben (a 20/21 TCP porton keresztül). Válassza a hálózati nyers nyomtatás engedélyezéséhez. Írja be a nyers nyomtatáshoz használandó TCP port számát. Az érvényes tartomány 1024-től ig között van, kivéve az és a értéket (az alapértelmezett: 9100). Válassza a hálózati nyomtatás engedélyezését LPR/LPD használatával (az 515 TCP porton keresztül). mdns beállítás Elem mdns Nyomtató neve Leírás Válassza a csoportos DNS engedélyezését (az 5353 UDP porton keresztül). Ha le van tiltva, az alábbi tétel nem konfigurálható. Írja be a készülék nevét. Legfeljebb 32 karaktert tartalmazhat. 182

185 Hálózati beállítások konfigurálása DNS lap DNS Elem Leírás DNS módszer Elsődleges DNS szerver Másodlagos DNS szerver Domain név IPv6 DNS mód Elsődleges IPv6 DNS szerver Másodlagos IPv6 DNS szerver IPv6 domain név DNS feloldás prioritása DNS időkorlát (másodperc) Gazdagép neve Válassza ki, hogy manuálisan megadja-e a domainnév-szervereket, vagy automatikusan kapja a DNS információkat a hálózatról. Ha az [Automatikus lekérés (DHCP)] van beállítva, az [Elsődleges DNS szerver], a [Másodlagos DNS szerver] és a [Domain neve] alább nem elérhető. Írja be az elsődleges DNS IPv4 címét. Írja be a másodlagos DNS IPv4-címét. Írja be a készülék IPv4 domainnevét. Legfeljebb 32 karaktert tartalmazhat. Válassza ki, hogy a domainszerver nevét manuálisan adja-e meg, vagy a készülék automatikusan szerezze be a DNS információkat. Ha az [Automatikus lekérés (DHCP)] van beállítva, az [Elsődleges IPv6 DNS szerver], a [Másodlagos IPv6 DNS szerver], valamint az [IPv6 domain név] alább nem áll rendelkezésre. Írja be az esődlegs IPv6 DNS szerver IPv6 címét. Legfeljebb 39 karaktert tartalmazhat. Írja be a másodlagos IPv6 DNS szerver IPv6 címét. Legfeljebb 39 karaktert tartalmazhat. Írja be a készülék IPv6 domain nevét. Legfeljebb 32 karaktert tartalmazhat. Válassza ki, hogy a DNS név feloldásánál elsőbbséget biztosít-e az IPv4 vagy IPv6 részére. Írja be a másodpercek számát, ameddig a készülék vár, mielőtt a DNS kérést időn túlinak találja (1-999 másodperc). Adja meg a készülék gazdagép nevét. Legfeljebb 15 karaktert tartalmazhat. 183

186 8. Készülék konfigurálása segédprogramok segítségével Automatikus értesítés lap értesítés 1/ értesítés 2 Elem Leírás Kijelzett név cím Papírelakadás A festékkazetta cseréje hamarosan szükséges Replace Print Cartridge Kifogyott a papír Hívjon szervizt Fedél nyitva Írjon be egy feladó nevet az értesítő hez. Legfeljebb 32 karaktert tartalmazhat. Írja be az értesítő címzettjének címét. Legfeljebb 64 karaktert tartalmazhat. Válassza ki az értesítő küldését a megadott címre, ha a papír begyűrődik. Válassza ki az értesítő küldését a megadott címre, ha a festékszint alacsony. Válassza ki az értesítő küldését a megadott címre, ha kifogy a festék. Válassza ki az értesítő küldését a megadott címre, ha a papír kifogy. Válassza ki az értesítő küldését a megadott címre, ha a készüléknek szervizelésre van szüksége. Válassza ki az értesítő küldését a megadott címre, ha a fedél nyitva van. SNMP lap SNMP SNMP Elem Leírás Válassza ki, hogy a készüléknek engedélyezi-e az SNMP szolgáltatások használatát. Trap Elem Leírás Trap használata Válassza ki, hogy engedélyezi-e a készüléknek a trap küldését a kezelőállomás (NMS) részére. Letiltás esetén az [SNMP kezelőállomás 1] és [SNMP kezelőállomás 2] lentebb elérhetetlenné válik. 184

187 Hálózati beállítások konfigurálása Elem SNMP kezelőállomás 1 SNMP kezelőállomás 2 Leírás Írja be a kezelőállomás IP-címét vagy gazdanevét. Legfeljebb 64 karaktert tartalmazhat. Írja be a kezelőállomás IP-címét vagy gazdanevét. Legfeljebb 64 karaktert tartalmazhat. Közösség Elem Leírás Get közösségnév Írja be a Get kérések hitelesítéséhez használt közösségnevet. Legfeljebb 32 karaktert tartalmazhat. Trap közösségnév Írja be a Trap kérések hitelesítéséhez használt közösségnevet. Legfeljebb 32 karaktert tartalmazhat. Rendszer Elem Hely Kapcsolat Leírás Adja meg a készülék helyét. Az itt megadott hely a fő oldalon kijelzésre kerül. Legfeljebb 64 karaktert tartalmazhat. Adja meg a készülék kapcsolattartási információit. Az itt megadott kapcsolattartási információk a fő oldalon megjelennek. Legfeljebb 64 karaktert tartalmazhat. SMTP lap SMTP Elem Leírás Elsődleges SMTP szerver Portszám Adja meg az SMTP szerver IP-címét vagy gazdagép nevét. Legfeljebb 64 karaktert tartalmazhat. Adja meg az SMTP port számát (1-től ig). 185

188 8. Készülék konfigurálása segédprogramok segítségével Elem Hitelesítési mód Felhasználói név Leírás Válassza ki a hitelesítés módját az alábbiak közül: [Névtelen]: A felhasználónév és jelszó nem szükséges. [SMTP]: A készülék NTLM és LOGIN hitelesítést támogat. [POP SMTP előtt]: Hitelesítéshez a POP3 szervert használja. Ha SMTP szerverre küld üzeneteket, akkor megnövelheti az SMTP szerver biztonsági szintjét egy POP szerverhez való csatlakozással a hitelesítéshez. Adja meg a felhasználónevet a SMTP szerverre való belépéshez. Legfeljebb 32 karaktert tartalmazhat. Jelszó Adja meg a jelszót a SMTP szerverre való belépéshez. Legfeljebb 32 karaktert tartalmazhat. Device Address (Készülék címe) Szerver időkorlát (másodperc) Időzóna Adja meg a készülék címét. Ezt a címet a rendszer a készülékről küldött üzenetek (például értesítő ek) küldőjének címeként használja. Legfeljebb 64 karaktert tartalmazhat. Adjon meg egy számot, ahány másodpercet várjon a készülék, mielőtt az SMTP műveletet időtúllépés miatt érvénytelenítené (1-től 999-ig). A helyének megfelelően válassza ki az időzónát. Másik időzóna kiválasztása esetén az átvitel dátuma és ideje helytelenné válhat Szkennelés be funkció használatával küldött ek esetén, akkor is, ha a készülék órája helyesen van beállítva. POP3 lap POP3 beáll. Elem POP3 szerver Felhasználói azonosító Leírás Adja meg a POP3 szerver IP-címét vagy gazdagép nevét fogadásához. Az itt megadott POP3 szerver a [POP SMTP előtt] lehetőségénél kerül használatra. Legfeljebb 64 karaktert tartalmazhat. Adja meg a felhasználónevet a POP3-szerverre való belépéshez. Legfeljebb 32 karaktert tartalmazhat. Felhasználói jelszó Adja meg a jelszót a POP3-szerverre való belépéshez. Legfeljebb 32 karaktert tartalmazhat. 186

189 Hálózati beállítások konfigurálása Hitelesítés Elem Leírás Válassza ki a hitelesítés módját az alábbiak közül: [Nincs]: A jelszó nem lesz titkosítva. [APOP hitelesítés]: A jelszó titkosítva lesz. [Automatikus]: A jelszó titkosítva lesz/nem lesz titkosítva - a POP3 szerver beállításaitól függően. Vezeték nélküli lap Vezeték nélküli LAN állapot Elem Leírás Vezeték nélküli LAN állapot MAC cím Kommunikációs mód SSID Channel Vezeték nélküli jel állapota Vezeték nélküli A vezeték nélküli hálózathoz való kapcsolat állapotának megjelenítése. Megjeleníti a MAC címet. A készülék által használt kommunikációs módot jeleníti meg. Annak a hozzáférési pontnak az SSID azonosítóját jeleníti meg, amelyhez a készülék csatlakozik. Ha a [Kommunikációs mód] értéke [Ad-Hoc], megjeleníti az aktuális vezeték nélküli LAN beállítások csatornainformációit. A fogadott vezeték nélküli jel állapotát jeleníti meg. Azt adhatja meg, hogy szeretne-e vezeték nélküli LAN-t használni. Vezeték nélküli LAN-beállítások Elem Leírás SSID Adja meg a hozzáférési pont SSID azonosítóját. Az SSID azonosító legfeljebb 32 karakterből állhat. Amikor a [ Szkennelési lista] elemre kattint, megjelenik az elérhető hozzáférési pontok listája. Az SSID azonosítót a listáról választhatja ki. 187

190 8. Készülék konfigurálása segédprogramok segítségével Elem Kommunikációs mód Ad-Hoc csatorna Hitelesítés Titkosítás WPA jelszó Adja meg a kapcsolódási módot. Leírás Ha a készülék vezeték nélküli útválasztón vagy hozzáférési ponton keresztül kapcsolódik, akkor az [Infrastruktúra] lehetőséget válassza. Ha a készülék közvetlenül egy vezeték nélküli LAN-nal rendelkező eszközhöz kapcsolódik, az [Ad-Hoc] lehetőséget válassza. Ha a [Kommunikációs mód] beállításnál az [Ad-Hoc] értéket választja, adjon meg csatornát. Adjon meg egy hitelesítési módot. Ha a [Kommunikációs mód] beállításnál az [Ad-Hoc] lehetőséget választja, akkor csak a [Nyitott rendszer] és a [Megosztott kulcs] érték választható. Adjon meg titkosítási módot. Ha a [Kommunikációs mód] beállításnál az [Ad-Hoc] lehetőséget választja, csak a [Nincs] és a [WEP] érték választható. Ha a [WPA2-PSK] vagy a [Vegyes WPA/WPA2 mód] értéket adja meg a [Hitelesítés] beállításnál, adja meg a WPA titkosítási kulcsot. WEP kulcs hosszúsága Ha a [WEP] értéket adja meg a [Titkosítás] beállításaként, válassza a 64 bit vagy a 128 bit értéket a titkosítási kód hosszúságaként. WEP átviteli kulcsazonosító WEP kulcs formátuma WEP kód Adjon meg egy azonosítószámot, amellyel az egyes WEP-kulcsok azonosíthatók abban az esetben, ha több WEP-kapcsolat van beállítva. Adja meg a WEP-kulcs megadásának formátumát. Írja be a WEP-kulcsot. A beírható karakterek száma és típusa a kulcshoz választott formátumtól és hosszúságtól függ. Ellenőrizze a következőket: WEP-kulcs hossza: [64 bit], formátuma: [Hexadecimális] A WEP-kulcs maximális hosszúsága: 10 karakter (0-9, A-F, a-f) A WEP-kulcs hossza: [64 bit], formátuma: [ASCII] A WEP-kulcs maximális hossza: 5 karakter (0x20-0x7e) A WEP-kulcs hossza: [128 bit], formátuma: [Hexadecimális] A WEP-kulcs maximális hossza: 26 karakter (0-9, A-F, a-f) A WEP-kulcs hossza: [128 bit], formátuma: [ASCII] WEP-kulcs maximális hossza: 13 karakter (0x20-0x7e) 188

191 Hálózati beállítások konfigurálása Ha manuálisan adja meg a kapscolat beállításait, ellenőrizze az SSID azonosítót, a hitelesítési módot és a vezeték nélküli útválasztó vagy a hozzáférési pont titkosítási kulcsát. 189

192 8. Készülék konfigurálása segédprogramok segítségével IPsec beállítások konfigurálása Kattintson az [IPsec beállítások] gombra az IPsec beállítások konfigurálása oldal megjelenítéséhez. Ez az oldal az alábbi füleket tartalmazza: [IPsec globális beállítások] és [IPsec házirend-lista]. Ez a funkció csak az adminisztrátori jelszó megadása után érhető el. IPsec globális beállítások lap Elem IPsec funkció Alapértelmezett házirend Szórás és csop. címzés megkerül. Összes ICMP megkerülése Leírás Válassza ki az IPsec be- vagy kikapcsolását. Válassza ki, hogy engedélyezi-e az alapértelmezett IPsec házirendet. Az alábbiak közül válassza ki azokat a szolgáltatásokat, melyek ne alkalmazzák az IPsec-et: [DHCPv4], [DHCPv6], [SNMP], [mdns], [NetBIOS], [UDP Port 53550] Az alábbiak közül válassza ki, kívánja-e alkalmazni az IPsec-et ICMP csomagoknál (IPv4 és IPv6): [Aktív]: Az összes ICMP csomag megkerülésre kerül IPsec védelem nélkül. A "ping" parancsra (visszhang kérelem és visszhang válasz) az IPsec nem lesz beágyazva. [Nem aktív]: Egyes ICMP üzenettípusoknál megkerülésre kerül sor IPsec védelem nélkül. IPsec házirendlista lap Elem Leírás Szám Név Címbeállítások IPsec házirendszám. Az IPsec házirend nevét jeleníti meg. Az IPsec házirend IP-cím szűrőjét jeleníti meg az alábbiak szerint: Távoli cím/előtag hosszúság 190

193 IPsec beállítások konfigurálása Elem Leírás Művelet Állapot Az IPsec házirend műveletét jeleníti meg mint "Engedélyez", "Nem engedélyez" vagy "Biztonság megkövetelése". Az IPsec házirend státuszát jeleníti meg mint "Aktív" vagy "Nem aktív". Az IPsec házirendek konfigurálásához válassza ki a kívánt IPsec házirendet, majd kattintson a [Módosít] gombra az "IPsec házirend-beállítások" oldal megnyitásához. Az "IPsec házirend-beállítások" oldalon az alábbi beállításokat végezheti el. IP házirend-beállítások Elem Szám Aktivitás Név Címtípus Helyi cím Távoli cím Előtag hossza Leírás Adjon meg az IPsec házirendnél egy számot 1-től 10-ig. A megadott szám határozza meg a házirend helyét az IPsec házirend-listán. A házirendkeresés a listasorrend szerint történik. Ha a megadott számot már egy másik házirendhez rendelte hozzá, a konfigurált házirend átveszi a korábbi házirend számát, a korábbi és a többi házirend számozása pedig ennek megfelelően változik. Válassza ki, hogy engedélyezi vagy letiltja a házirendet. Írja be a házirend nevét. Legfeljebb 16 karaktert tartalmazhat. Az IPsec kommunikáció alatt használt IP-cím típusaként válassza ki az IPv4 vagy IPv6 lehetőséget. A nyomtató IP-címét mutatja. Adja meg annak az eszköznek az IPv4 vagy IPv6 címét, amellyel kommunikálni szeretne. Legfeljebb 39 karaktert tartalmazhat. Adja meg a Távoli cím előtag hosszúságát 1-től 128-ig terjedő érték használatával. Ha ez a beállítás üres marad, a "32" (IPv4) vagy "128" (IPv6) automatikusan kiválasztásra kerül. 191

194 8. Készülék konfigurálása segédprogramok segítségével Elem Leírás Művelet Az alábbiakból válassza ki az IP-csomagok feldolgozási módját: [Engedélyez]: Az IP-csomagok IPsec alkalmazása nélkül lesznek elküldve és fogadva. [Nem engedélyez]: Az IP-csomagok elvetésére kerül sor. [Biztonság megkövetelése]: Az IP-csomagok IPsec alkalmazásával lesznek elküldve és fogadva. Ha a [Biztonság megkövetelése] lehetőséget választotta, konfigurálnia kell az [IPsec beállítások] és az [IKE beállítások] értékeit. IPsec beállítások Elem Beágyazás típusa Biztonsági protokoll Hitelesítési algoritmus AH számára Titkosítási algoritmus ESP számára Leírás Az alábbiak közül adja meg a beágyazás típusát: [Átvitel]: Ezt a módot akkor válassza ki, ha csak az IP-csomag payload részét szeretné biztosítani, amikor IPsec kompatibilis eszközökkel kommunikál. [Alagút]: Ezt a módot akkor válassza, ha az IP-csomag minden részét biztosítani szeretné. Ezt a kommunikációtípust javasoljuk biztonsági átjárók (például VPN-eszközök) között. Az alábbiak közül válassza ki a biztonsági protokollt: [AH]: Csak hitelesítést támogató biztonsági kommunikációt hoz létre. [ESP]: Hitelesítést és adattitkosítást támogató biztonsági kommunikációt hoz létre. [ESP és AH]: Csomagok (beleértve a csomagfejlécek) hitelesítését és adattitkosítását támogató biztonsági kommunikációt hoz létre. Vegye figyelembe, hogy ezt a protokollt nem választhatja ki, ha az [Alagút] lehetőséget választotta ki a [Beágyazás típusa] lehetőséghez. Az alábbiak közül adja meg az alkalmazandó hitelesítési algoritmust, amikor az [AH] vagy [ESP és AH] opciót választja ki a [Biztonsági protokoll] lehetőséghez: [MD5], [SHA1] Az alábbiak közül adja meg az alkalmazandó titkosítási algoritmust, amikor az [ESP] vagy [ESP és AH] opciót választja ki a [Biztonsági protokoll] lehetőséghez: [Nincs], [DES], [3DES], [AES-128], [AES-192], [AES-256] 192

195 IPsec beállítások konfigurálása Elem Hitelesítési algoritmus ESP számára Élettartam Kulcs sérül.ut.titk.véd. Leírás Az alábbiak közül adja meg az alkalmazandó hitelesítési algoritmust, amikor az [ESP] opciót válassza ki a [Biztonsági protokoll] lehetőségnél: [MD5], [SHA1] Adja meg az IPsec SA (Security Association - Biztonsági asszociáció) élettartamát időszakként vagy adatmennyiségként. Az SA véget ér, ha eltelt a megadott időszak, vagy ha az adatmennyiség eléri a megadott szintet. Ha az időszakot és az adatmennyiséget is megadja, az SA a kettő valamelyikének elérésekor ér véget, és új SA lekérésére kerül sor. Az SA élettartam időszakának meghatározásához adja meg az időt másodpercben. Az SA élettartam adatmennyiségének meghatározásához adja be az adatmennyiséget kilobájtban. Adja meg, hogy engedélyezi vagy letiltja a PFS-t (Perfect Forward Secrecy - Sérülés utáni titkosítási védelem). IKE beállítások IKE verzió Elem Titkosítási algoritmus Hitelesítési algoritmus IKE élettartam IKE Diffie-Hellman Group Előmegosztott kulcs Kulcs sérül.ut.titk.véd. Az IKE verziót jeleníti meg. Leírás Az alábbiak közül adja meg a titkosítási algoritmust: [DES], [3DES], [AES-128], [AES-192], [AES-256] Az alábbiak közül adja meg a hitelesítési algoritmust: [MD5], [SHA1] Adja meg az ISAKMP SA élettartamát időszakként. Írja be a másodpercek számát. Az alábbiak közül válassza ki az IKE titkosítási kulcs generációnál használt IKE Diffie-Hellman Group lehetőséget: [DH1], [DH2] Adja meg a kommunikációs eszköz hitelesítésére használt PSK-t (Pre- Shared Key - Előmegosztott kulcs). Legfeljebb 32 karaktert tartalmazhat. Adja meg, hogy engedélyezi vagy letiltja a PFS-t (Perfect Forward Secrecy - Sérülés utáni titkosítási védelem). 193

196 8. Készülék konfigurálása segédprogramok segítségével Nyomtatási listák/jelentések A kinyomtatni kívánt jelentések oldalának megjelenítéséhez kattintson a [Nyomtatási lista/jelentés] gombra. Ezután válasszon ki egy tételt és kattintson a [Nyomtatás] gombra az adott tételre vonatkozó információk nyomtatásához. Nyomtatási lista/jelentés Elem Leírás Konfigurációs old. Faxnapló Fax küldés/vétel készenléti fájllista Közvetlenhívó célállomáslista Fax rövidhívó célállomáslista Szkenner célállomáslista Szkennernapló Karbantartási old. Kinyomtatja a készülék általános információit és az aktuális konfiguráció adatait. Kinyomtatja az utolsó 50 munka faxátviteli és vételi naplóját. Az automatikus faxnaplónyomtatással kapcsolatban lásd: 140. o. "Faxfunkciók beállítása". Kinyomtatja a készülék memóriában maradt nyomtatandó, elküldött vagy továbbított faxmunkák listáját. Kinyomtatja a Közvetlenhívó bejegyzések listáját. Kinyomtatja a Rövidhívó bejegyzések listáját. Kinyomtatja a szkennelési célállomások listáját. Kinyomtat egy szkennernaplót a legutolsó 100 Szkennelés be, Szkennelés FTP-re és Szkennelés mappába átvitelről. Kinyomtatja a karbantartási oldalt. Jelentések nem nyomtathatók ki a Web Image Monitor alkalmazáson keresztül, ha más feladatok nyomtatás alatt vannak. Jelentések nyomtatása előtt győződjön meg arról, hogy a készülék éppen nem nyomtat. A jelentéseket A4-es, Letter vagy Legal méretű papírra nyomtatja a készülék. A jelentések nyomtatása előtt töltse be az egyik méretű papírt az adagolóba. 194

197 Adminisztrátori beállítások konfigurálása Adminisztrátori beállítások konfigurálása Kattintson az [Adminisztrátori eszközök] elemre az adminisztrátori beállítások konfigurálási oldalának megjelenítéséhez. Ez az oldal az alábbi füleket tartalmazza: [Adminisztrátor], [Beállít. alaph.-be áll.], [Beállítások bizt. ment.], [Beállítások visszaáll.], [Dátum/Idő beállítása] és [Energiatakarékos mód]. Adminisztrátor lap Adminisztrátori beáll. Elem Jelszó módosítása Új jelszó Új jelszó megerősítése cím módosítása Administrator Address (Adminisztrátor címe) Leírás Jelölje be ezt az adminisztrátori jelszó konfigurálásához. Írja be az új adminisztrátori jelszót. Legfeljebb 16 karaktert tartalmazhat. Megerősítés céljából írja be újra ugyanazt a jelszót. Jelölje be ezt az adminisztrátor címének konfigurálásához. Adja meg az adminisztrátori címet. Ha a készülék címe nincs konfigurálva az [SMTP] oldalon, ezt a címet a küldő címeként fogja használni az erről a készülékről küldött e- maileknél, például értesítő az eknél. Legfeljebb 64 karaktert tartalmazhat. Beállít. alaph.-be áll. lap Beállít. alaphelyzetbe áll. Elem Leírás Hálózati beá. alaph. áll. Menübeállítások alaphelyzetbe állítása Szkennelési célállomás törlése Címjegyzék törlése Válassza ezt, a [Hálózati beáll.] és [Adminisztrátori eszközök] alatt konfigurált beállítások visszaállításához. Válassza ezt a nem hálózattal kapcsolatos beállítások alapértelmezettre állításához. Válassza ezt a szkennelési célállomások törléséhez. A beállítással a faxcélállomások törölhetők. 195

198 8. Készülék konfigurálása segédprogramok segítségével Elem IPsec beállítások törlése Leírás Válassza ezt az IPsec beállítások törléséhez. Az [IPsec beállítások törlése] csak akkor jelenik meg, ha megadta az adminisztrátor jelszavát. Beállítások bizt. ment. lap Amikor a készüléket szervizbe küldi, fontos, hogy előre, időben készítsen biztonságimásolatfájlokat. Javítás után a készülék beállításai alapértelmezett állapotba térnek vissza. Beállítások bizt. ment. Elem Hálózati beállítások biztonsági mentése Menübeállítások biztonsági mentése Szkennelési célállomás biztonsági mentése Címjegyzék biztonsági mentése IPsec beállítások bizt. mentése Leírás Biztonsági mentést készít a [Hálózati beáll.] és [Adminisztrátori eszközök] alatt konfigurált beállításokról. Tartsa azonban szem előtt, hogy a [Max. méret] beállításról a [Hálózati alkalmazás] alatt itt nem készül biztonsági másolat; erről a [Menübeállítások biztonsági mentése] részben talál biztonsági másolatot. A nem hálózattal kapcsolatos beállításokról készít biztonsági másolatot. Biztonsági másolat fájlt készít a szkennelési célállomásokról. Biztonsági másolat készítése a faxcélállomásokról fájlba. Biztonsági másolat fájlba menti az IPsec beállításokat. Kövesse az alábbi eljárást a konfigurációs biztonságimásolat-fájl létrehozásához. 1. Válassza ki annak az adattípusnak a gombját, amelyről biztonsági másolatot szeretne készítni. 2. Szükség esetén adja meg az adminisztrátori jelszót. 3. Kattintson az [OK]-ra. 4. A megerősítő párbeszédablakban kattintson a [Mentés] gombra. 196

199 Adminisztrátori beállítások konfigurálása 5. Tallózzon a kívánt helyre a biztonságimentés-fájl mentéséhez. 6. Adja meg a fájl nevét, majd kattintson a [Mentés] gombra. Az [IPsec beállítások bizt. mentése] csak akkor jelenik meg, ha megadta az adminisztrátori jelszót. Beállítások visszaáll. lap Amikor a készüléket visszakapja a szervizből, fontos, hogy visszaállítsa a készülék beállításait a biztonsági mentés fájlból. Javítás után a készülék beállításai alapértelmezett állapotba térnek vissza. Beállítások visszaáll. Elem Visszaállítandó fájl Leírás Írja be a visszaállítandó fájl elérési útvonalát és nevét vagy a [Tallózás...] gombra kattintva jelölje ki a fájlt. A konfigurációs biztonságimentés-fájlok visszaállításához kövesse az alábbi eljárást. 1. Kattintson a [Tallózás...] gombra. 2. Navigáljon el a visszaállítandó fájlt tartalmazó mappához. 3. Válassza ki a biztonságimentés-fájlt és kattintson a [Megnyit] gombra. 4. Szükség esetén adja meg az adminisztrátori jelszót. 5. Kattintson az [OK]-ra. Ha a beállítások visszaállítása nem sikerül, egy hibaüzenet jelenik meg. Próbálja meg újra teljesen visszaállítani a fájlt. Dátum/Idő beállítása lap Dátum beállítása Elem Leírás Év Írja be az aktuális évet ( ). Hónap Írja be az aktuális hónapot (1-12). Nap Írja be az aktuális napot (1-31). 197

200 8. Készülék konfigurálása segédprogramok segítségével Elem Dátum formátuma Leírás Válassza ki a dátum formátumát a következők közül: [HH/NN/ÉÉÉÉ], [NN/HH/ÉÉÉÉ] vagy [ÉÉÉÉ/HH/NN]. Idő beállítása Elem Idő formátuma Idő (de./du.) Leírás Válasszon 24 vagy 12 órás időformátumot. Válassza a [De.] vagy [Du.] lehetőséget, ha 12 órás időformátumot választott. óra (0-23) Írja be az aktuális órát, ha 24 órás időformátumot választott (0-23). óra (1-12) Írja be az aktuális órát, ha 12 órás időformátumot választott (1-12). perc (0-59) Írj be az aktuális percet (0-59). Energiatakarékos mód lap Energiatakarékos mód Elem Energiatakarékos mód 1 Energiatakarékos mód 2 Leírás Válassza az [Aktív] lehetőséget annak beállításához, hogy a készülék Energiatakarékos mód 1-be lépjen, ha körülbelül 30 másodpercig üzemen kívül van. Kevesebb időbe kerül az 1. Energiatakarékos módból visszatérni, mint kikapcsolt állapotból vagy a 2. Energiatakarékos módból, de az energiafogyasztás magasabb az 1. Energiatakarékos módban, mint a 2. Energiatakarékos módban. Válassza az [Aktív] lehetőséget annak beállításához, hogy a készülék Energiatakarékos mód 2-be lépjen, ha eltelt a [Várakozási idő (1-240 perc)] menüben meghatározott idő (1 240 perc). A készülék használati területétől függően lehetséges, hogy az [Aktív] és az [Inaktív] beállítást nem lehet kiválasztani. A várakozási idő tartománya is attól függően változik, hogy hol használják a készüléket. A készülék kevesebb energiát fogyaszt Energiatakarékos mód 2-ben, mint Energiatakarékos mód 1-ben, de tovább tart visszaállnia Energiatakarékos mód 2-ből, mint Energiatakarékos mód 1-ből. 198

201 9. A készülék karbantartása Festékkazetta cseréje Ha a "Csere szükséges: Festékkazetta" üzenet jelenik meg a kezelőpanelen, az alábbi eljárással cserélje ki a festékkazettát. Azonban, ez az üzenet nem jelenik meg, ha a [Festék kifogyás után] [Nyomtatás folytat.]-ra van beállítva. Ha a kinyomtatott kép fakó vagy elmosódott lesz, cserélje ki a festékkazettát. A festékkazettákat hűvös, sötét helyen tárolja. Az aktuális nyomtatható oldalak száma függ a kép terjedelmétől és sűrűségétől, az egyszerre nyomtatott oldalak számától, a papírtípustól és mérettől, vaalamint az olyan környezeti tényezőktől, mint például a hőmérséklet és a páratartalom. A festék minősége idővel romlik. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A gyártó nem vállal felelősséget azokért a károkért vagy költségekért, amelyek a gyártó által forgalmazott eredeti alkatrészektől eltérő alkatrészek használatából származnak. 1. Nyissa ki az elülső fedelet és óvatosan engedje le. 2. Óvatosan, a közepénél tartva, emelje ki vízszintesen a festékkazettát. DCT Vegye ki az új festékkazettát a dobozból, majd távolítsa el a műanyag zacskót. 4. Fogja meg a festékkazettát majd öt-hat alkalommal rázza meg azt. A festékkazettát vízszintesen rázza. Az első néhány kinyomtatott oldal elmosódottnak vagy maszatosnak tűnhet, ha a festékkazettát nem rázta fel megfelelően. 199

202 9. A készülék karbantartása 5. Vízszintesen csúsztassa be a festékkazettát, majd lassan nyomja teljesen be. Végül nyomja le, amíg a helyére nem kattan. DCT Óvatosan tolja záródásig az elülső fedelet. 200

203 Figyelmeztetések tisztítás esetén Figyelmeztetések tisztítás esetén A magas nyomtatási minőség megőrzése érdekében rendszeresen tisztítsa a készüléket. Puha, száraz ruhával törölje le a külső részeket. Amennyiben a szárazon törlés nem elégséges megoldás, alaposan kicsavart, nedves ruhát használjon. Ha a szennyeződést így sem tudja eltávolítani, alkalmazzon semleges tisztítószert, aztán az adott részt előbb alaposan kicsavart, nedves, majd száraz ruhával törölje le, és hagyja megszáradni. A deformálódások, elszíneződések vagy repedések elkerülése érdekében ne használjon párolgó vegyi anyagokat, úgymint benzin, hígító vagy rovarölő sprayt a készülékhez. Ha por vagy szennyeződés van a készülék belsejében, tiszta, száraz ruhával törölje azt le. Legalább évente egyszer húzza ki a hálózati kábelt a fali csatlakozóból. Az ismételt csatlakoztatás előtt a dugós csatlakozóról és annak közeléből tisztítsa le a port és szennyeződéseket. A felhalmozódó por vagy szennyeződés tűzveszélyt idézhet elő. Ne hagyja, hogy gemkapcsok, iratkapcsok, vagy más kisméretű tárgyak essenek a készülék belsejébe. 201

204 9. A készülék karbantartása A készülék belsejének tisztítása 1. Nyissa ki az elülső fedelet és óvatosan engedje le. 2. Óvatosan, a közepénél tartva, emelje ki vízszintesen a festékkazettát. 3. Ruhadarabbal törölje meg a készülék belsejét Ön felé és Öntől el irányuló mozdulatokkal. DCT024 DCT040 Ügyeljen arra, hogy ne érintse meg a készülék belsejében található kiálló részeket. 4. Vízszintesen csúsztassa be a festékkazettát, majd lassan nyomja teljesen be. Végül nyomja le, amíg a helyére nem kattan. DCT Óvatosan tolja záródásig az elülső fedelet. 202

205 Az üveglap tisztítása Az üveglap tisztítása 1. Emelje fel az üveglap fedelét. Vigyázzon, hogy az expozíciós üveglap emelésekor ne fogja a bemeneti tálcát, mert a tálca megsérülhet. 2. Tisztítsa meg a nyíllal jelölt részeket puha, nedves ruhával, majd törölje ezeket szárazra egy száraz ruhával a hátralévő nedvesség eltávolításához. DCT

206 9. A készülék karbantartása Az Automatikus dokumentumadagoló tisztítása 1. Emelje fel az eredetik automatikus adagolóját (ADF). Vigyázzon, hogy az ADF emelésekor ne fogja a bemeneti tálcát, mert a tálca megsérülhet. 2. Tisztítsa meg a nyíllal jelölt részeket puha, nedves ruhával, majd törölje ezeket szárazra egy száraz ruhával a hátralévő nedvesség eltávolításához. DCT

207 10. Hibaelhárítás Gyakori problémák Ez a rész leírja, hogyan oldhatja meg a készülék működtetésekor fellépő általános problémákat. Probléma Lehetséges ok Megoldás A készülék nem kapcsol be. Az oldalak nincsenek kinyomtatva. Furcsa zaj hallatszik. A tápkábel nincs megfelelően csatlakoztatva. Az USB vagy a hálózati kábel nincs megfelelően csatlakoztatva. A fogyóeszköz nincs megfelelően behelyezve. Győződjön meg arról, hogy a tápkábel szorosan illeszkedik a fali aljzatba. Egy másik működő eszköz tápellátáshoz történő csatlakoztatásával bizonyosodjon meg arról, hogy a fali kimenet nem hibás. Csatlakoztassa újra az USB vagy a hálózati kábelt. Ellenőrizze, hogy a fogyóeszköz megfelelően be van-e helyezve. Ha a problémák bármelyike továbbra is jelentkezik, kapcsolja ki a készüléket, húzza ki a tápkábelt és vegye fel a kapcsolatot értékesítési vagy szervizképviselőjével. 205

208 10. Hibaelhárítás Papíradagolási problémák Ha a készülék működőképes, de a papírt nem lehet adagolni, vagy több alkalommal is papírelakadás következik be, ellenőrizze a készülék és a papír állapotát. Probléma Megoldás A papírt nehézkesen lehet adagolni. Támogatott típusú papírokat használjon. Lásd: 35. o. "Támogatott papír". A papírt helyesen töltse be, megbizonyosodva arról, hogy a papírvezetők megfelelően be vannak állítva. Lásd: 41. o. "Papír betöltése". Ha a papír hullámos, egyenesítse ki. Vegye ki a papírt az adagolóból és átpörgetéssel jól szellőztesse át. Ezt követően fordítsa meg a papírt fejjel lefelé és helyezze az adagolóba. Gyakran fordul elő papírelakadás. Egyszerre több papírlapot adagol a készülék. Ha üres hely van a papír és a papírvezetők között, állítsa be a papírvezetőket, hogy az üres hely eltűnjön. Óvakodjon a kétoldalas nyomtatástól, ha a nyomtatott képek nagy területű, folyamatos festékréteget tartalmaznak, ami magas festékfogyasztással jár. Támogatott típusú papírokat használjon. Lásd: 35. o. "Támogatott papír". A papírt csak a papírvezetőn látható szintjelző magasságáig töltse be. Betöltés előtt jól pörgesse át a lapokat. A köteg lapos felülethez - például asztalhoz - való hozzáveregetésével bizonyosodjon meg arról, hogy az élek egyenesen vannak. Bizonyosodjon meg arról, hogy a papírvezetők megfelelő pozícióban vannak. Támogatott típusú papírokat használjon. Lásd: 35. o. "Támogatott papír". A papírt csak a papírvezetőn látható szintjelző magasságáig töltse be. Ellenőrizze, hogy a papír betöltésekor maradt-e papír az adagolóban. Csak akkor töltsön papírt az adagolóba, ha az már üres. 206

209 Papíradagolási problémák Probléma A papír meggyűrődik. A nyomtatott papír pöndörödik. A képek átlósan kerülnek nyomtatásra az oldalakra. Megoldás A papír nedves. Használjon megfelelően tárolt papírt. A papír túlságosan vékony. Lásd: 35. o. "Támogatott papír". Ha üres hely van a papír és a papírvezetők között, állítsa be a papírvezetőket, hogy az üres hely eltűnjön. A papírt fejjel lefelé helyezze be az adagolóba. A papír nedves. Használjon megfelelően tárolt papírt. Ha üres hely van a papír és a papírvezetők között, állítsa be a papírvezetőket, hogy az üres hely eltűnjön. CER091 Nyomtatási elakadás eltávolítása Az elakadt papír festékkel szennyezett lehet. Óvatosan végezze a műveletet, nehogy festék kerüljön a kezére vagy a ruházatára. Elképzelhető, hogy a papírelakadás eltávolítása utáni nyomatok festéke nem lesz megfelelően fixálva és elmaszatolódott lesz. Készítsen néhány próbanyomatot, amíg a szennyeződések el nem tűnnek. Ne próbálja meg erővel eltávolítani az elakadt papírt, mert az elszakadhat. Az elszakadt darabkák a készülékben maradhatnak és további elakadásokat eredményezhetnek, valamint károsíthatják a készüléket. A papírelakadás nyomtatott oldalak elvesztéséhez vezethet. Ellenőrizze a nyomtatott munkaanyagát, hogy hiányoznak-e belőle oldalak, majd nyomtassa újra a hiányzó oldalakat. Az elakadt papírt automatikusan kiadhatja a készülék, ha kinyitja, majd visszacsukja az első fedelet vagy kikapcsolja, majd visszakapcsolja a készüléket. 207

210 10. Hibaelhárítás Az 1. adagolóban elakadt papír eltávolítása 1. Húzza ki félig az 1. adagolót, és ellenőrizze, hogy csakugyan elakadt-e a papír. Amennyiben igen, vegye ki óvatosan. DCT Óvatosan csúsztassa vissza ütközésig az 1. adagolót. 3. Nyissa ki az elülső fedelet és óvatosan engedje le. 4. Óvatosan, a közepénél tartva, emelje ki vízszintesen a festékkazettát. DCT027 DCT024 Ne rázza meg az eltávolított festékkazettát. Ezzel a hátralévő festék kifolyhat. Helyezze a festékkazettát papírra vagy hasonló anyagra, hogy ne szennyezze be a munkakörnyezetet. 208

211 Papíradagolási problémák 5. Emelje fel a vezetőlemezt, és óvatosan távolítsa el az elakadt papírt. DCT Vízszintesen csúsztassa be a festékkazettát, majd lassan nyomja teljesen be. Végül nyomja le, amíg a helyére nem kattan. DCT Óvatosan tolja záródásig az elülső fedelet. DCT028 Ha a hibaüzenet továbbra is megjelenik, végezze el a "Hátsó fedél kinyitása az elakadt papír ltávolításához" részben leírt eljárást. 209

212 10. Hibaelhárítás Elakadt papír eltávolítása a kézi adagolóból Mivel a vezetősín mellett hőmérséklet magas, várjon, amíg lehűl, mielőtt ellenőrizné, hogy akadt el a papír. 1. Ha a papír a kézi adagoló bemeneti területén akadt el, óvatosan távolítsa el az elakadt papírt. 2. Zárja be a kézi adagolót. DCT Kövesse a 3-7. lépést az "Elakadt papír eltávolítása az 1. adagolóból" részben. Ha a hibaüzenet továbbra is megjelenik, végezze el a "Hátsó fedél kinyitása az elakadt papír ltávolításához" részben leírt eljárást. A hátsó fedél kinyitása az elakadt papír eltávolításához Mivel a vezetősín mellett hőmérséklet magas, várjon, amíg lehűl, mielőtt ellenőrizné, hogy akadt el a papír. 1. Nyissa fel a hátsó fedelet. DCT

213 Papíradagolási problémák 2. Nyissa fel a fixáló fedelét. DCT Hüvelykujjaival nyomja le az oldalán található karokat. DCT Óvatosan távolítsa el az elakadt papírt. DCT Hüvelykujjaival nyomja fel az oldalán található karokat. 6. Zárja vissza a fixáló fedelét. 211

214 10. Hibaelhárítás 7. Csukja le a hátsó fedelet. DCT023 Szkennelési elakadások eltávolítása 1. Nyissa fel az automatikus dokumentumadagoló egység fedelét. DCT Óvatosan húzza ki az elakadt eredetit és távolítsa el. Legyen óvatos, ne húzza túl erősen, mert elszakadhat. DCT

215 Papíradagolási problémák 3. Csukja vissza az ADF fedelét. DCT Emelje meg az ADF-et, nem maradt-e az ADF-ben eredeti, óvatosan húzza ki az elakadt eredetit és távolítsa el. Vigyázzon, hogy az ADF emelésekor ne fogja a bemeneti tálcát, mert a tálca megsérülhet. 5. Csukja le az automatikus lapadagolót. DCT

216 10. Hibaelhárítás Nyomtatásminőségi problémák A készülék állapotának ellenőrzése Amennyiben probléma adódik a nyomtatás minőségével, először is ellenőrizze a nyomtató állapotát. Lehetséges ok Probléma van a készülék elhelyezésével. Nem támogatott papírtípust használ. A papírtípus beállítás helytelen. Nem eredeti festékkazettát használ. Régi festékkazettát használ. A készülék szennyezett. Megoldás Bizonyosodjon meg arról, hogy a nyomtató egyenes felületen van. Helyezze a készüléket olyan helyre, ahol nem lesz kitéve vibrációknak és ütéseknek. Bizonyosodjon meg arról, hogy a készülék támogatja a használt papírtípust. Lásd: 35. o. "Támogatott papír". Győződjön meg arról, hogy a nyomtató-illesztőprogramban beállított papírtípus megfelel a készülékbe betöltött papír típusának. Lásd: 35. o. "Támogatott papír". A nem eredeti festékkazetták csökkentik a nyomtatás minőségét és meghibásodáshoz vezethetnek. Csak eredeti festékkazettákat használjon. Lásd: 231. o. "Fogyóeszközök". A festékkazettákat azok lejárati dátuma előtt kell kinyitni és kibontásukat követő hat hónapon belül el kell használni. Lásd: 199. o. "A készülék karbantartása", és szükség szerint tisztítsa meg a készüléket. 214

217 Nyomtatóproblémák Nyomtatóproblémák Hiba fordul elő. Probléma A nyomtatási munkát törölték. Számottevő késleltetés van a nyomtatást indító parancs és a tényleges nyomtatás között. Az egész nyomat homályos. Megoldás Ha nyomtatáskor hiba fordul elő, módosítsa a számítógép vagy a nyomtató-illesztőprogram beállításait. Ellenőrizze, hogy a nyomtatóikon neve nem tartalmaz 32 alfanumerikus karakternél többet. Ha igen, rövidítse. Ellenőrizze, hogy vannak-e egyéb működésben lévő alkalmazások. Zárja be a többi alkalmazást, mivel azok zavarhatják a nyomtatót. Ha a probléma nem oldódik meg, zárja be a szükségtelen folyamatokat is. Ellenőrizze, hogy a legfrissebb nyomtató-illeszőprogram van-e használatban. Állítsa a I/O Időtúllépést a jelenlegi beállításoknál nagyobb értékre. Az adatfeldolgozáshoz szükséges idő az adatok méretétől függ. A nagy volumenű adatok, például sok grafikus elemet tartalmazó dokumentumok feldolgozása tovább tart. Várjon. A nyomtatás felgyorsításához a nyomtatómeghajtó segítségével csökkentse a nyomtatási felbontást. A papír nedves. Használjon megfelelően tárolt papírt. Lásd: 35. o. "Támogatott papír". Ha engedélyezi a [Festéktakarékosságot], a nyomtatás általánosságban kevésbé intenzív lesz. Nedvesség csapódhatott le. Ha a hőmérséklet vagy a páratartalom gyorsan változik, csak azt követően használja a készüléket, hogy az alkalmazkodott a megváltozott körülményekhez. 215

218 10. Hibaelhárítás Probléma Bizonyos alkalmazások használatakor nem lehet megfelelően nyomtatni, vagy nem lehet elvégezni a képadatok megfelelő módon történő kinyomtatását. Néhány karaktert halványan vagy egyáltalán nem nyomtat ki a készülék. A nyomtatási pozíció elcsúszott. Megoldás Módosítsa a nyomtatási minőség beállításait. Végezze el a [Nyomtató regisztrációja]-t a [Rendszerbeállítások]-ban a nyomtatási pozíció beállításához. A nyomtatás helye nem egyezik a megjelenítés helyével Ha az elemek elhelyezése a nyomtatási oldalon eltér a számítógép képernyőjén megjelenített helytől, az ok az alábbiak egyike lehet. Lehetséges ok Az oldalelrendezési beállítások nincsenek megfelelően konfigurálva. Megoldás Ellenőrizze, hogy az elrendezési beállítások megfelelően lettek konfigurálva az alkalmazásban. 216

219 Másolóproblémák Másolóproblémák Probléma A fénymásolt papír üres. A fénymásolt oldalak túl sötétek vagy világosak. A fénymásolt oldalak nem ugyanúgy néznek ki, mint az eredeti. Fényképes nyomat fénymásolásakor fekete pontok jelennek meg. Foltos minta keletkezik. A fénymásolt papír szennyezett. Ha üveglapról másol, a másolat nyomtatási területe kívül van az eredetivel illesztett helyzeten. A papírméret beállítás nem egyezik a betöltött papírral. Megoldás A dokumentumot fordítva helyezte az expozíciós üveglapra. Lásd: 50. o. "Az eredeti dokumentumok behelyezése". Állítsa be a kép fényerejét. Válassza ki az eredeti típusának megfelelő szkennelési módot. Lehet, hogy az eredeti a magas páratartalom miatt hozzáragadt az üveglaphoz. Helyezze az eredetit az üveglapra, és tegyen rá két vagy három fehér papírlapot. A másolás során hagyja nyitva az expozíciós üveglap fedelét. Az eredeti minden bizonnyal erősen vonalas vagy pontozott területeket tartalmaz. A képminőség beállítás [Fénykép] és [Vegyes] közötti váltogatása csökkentheti a foltos mintázat megjelenését. A kép fényerőssége túl magas. Állítsa be a kép fényerejét. A festék a nyomtatott felületen nem száraz. Ne érintse meg a nyomtatott felületeket közvetlen azok kinyomtatása után. A frissen nyomtatott lapokat egyenként vegye el, ügyelve arra, hogy ne érintse meg a nyomtatott területeket. A beolvasási rész piszkos. Az eredetik üveglapra történő helyezése előtt bizonyosodjon meg arról, hogy a festék vagy a korrekciós folyadék száraz. Helyezze az eredetit másolási oldallal lefelé, megbizonyosodva arról, hogy a bal hátsó sarokhoz van illesztve és az üveglapon fekszik. Ellenőrizze, hogy a készüléken megadott papírméret egyezike a betöltött papírmérettel. 217

220 10. Hibaelhárítás Szkennerproblémák Probléma A beolvasott kép piszkos. A szkennelt kép torz vagy rossz helyen van. A kép fejjel lefelé lett beolvasva. A szkennelt kép üres. A szkennelt kép túl sötét vagy túl világos. A beolvasási rész piszkos. Megoldás Az eredetik üveglapra történő helyezése előtt bizonyosodjon meg arról, hogy a festék vagy a korrekciós folyadék száraz. A dokumentum elmozdult a beolvasás közben. Ne mozgassa a dokumentumot a beolvasás közben. A dokumentum a felső oldalával lefelé lett behelyezve. Helyezze be az eredetiket; ügyeljen a helyes tájolásra. Lásd: 50. o. "Az eredeti dokumentumok behelyezése". A dokumentumot fordítva helyezte az expozíciós üveglapra. Állítsa be a kép fényerejét. 218

221 Faxproblémák Faxproblémák Amikor hibakód jelenik meg a faxnaplón vagy az átviteli állapotjelentésen A lenti táblázat leírja az "Eredmények" alatt a faxnaplón vagy átviteli állapotjelentésen megjelenő hibakódok magyarázatát, valamint az egyes hibakódok esetén szükséges tennivalókat. Az "X" számot jelöl a hibakódban, amely a speciális szituációtól függően változik. Hibakód Megoldás 1XXX11 1XXX21 1XXX22-1XXX23 Az eredeti elakadt az ADF-ben, miközben faxot küldött Azonnali átvitel módban. Távolítsa el az elakadt eredetiket, és helyezze be azokat újra. Lásd: 206. o. "Papíradagolási problémák". Ellenőrizze, hogy az eredetik alkalmasak-e szkennelésre. Lásd: 50. o. "Az eredeti dokumentumok behelyezése". A vonalat nem lehet helyesen csatlakoztatni. Ellenőrizze, hogy a telefonvonal megfelelően csatlakoztatva van-e a készülékhez. Húzza ki a telefonvonal kábelét a készülékből és csatlakoztasson helyette egy standard telefont. Ellenőrizze, hogy a telefonnal tud-e hívásokat kezdeményezni. Ha így sem tud hívásokat kezdeményezni, vegye fel a kapcsolatot telefontársaságával. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. Faxok küldésekor sikertelen a tárcsázás. Ellenőrizze, hogy a tárcsázott faxszám helyes-e. Ellenőrizze, hogy a célállomás faxkészülék-e. Ellenőrizze, hogy a vonal nem foglalt-e. Lehet, hogy a tárcsázási számjegyek közé szünetet kell raknia. Nyomja meg a [Pause/Redial] gombot például a körzetszám beírása után. Erősítse meg, hogy a [PSTN / PBX] a [Admin. eszközök] alatt megfelel az Ön csatlakozási módjának a telefonhálózathoz. Lásd: 161. o. "Adminisztrátori beállítások". 219

222 10. Hibaelhárítás Hibakód 1XXX32-1XXX84 2XXX14 Megoldás Hiba történt a fax küldése során. Ellenőrizze, hogy a telefonvonal megfelelően csatlakoztatva van-e a készülékhez. Húzza ki a telefonvonal kábelét a készülékből és csatlakoztasson helyette egy standard telefont. Ellenőrizze, hogy a telefonnal tud-e hívásokat kezdeményezni. Ha így sem tud hívásokat kezdeményezni, vegye fel a kapcsolatot telefontársaságával. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. A készülék nem volt képes kinyomtatni a fogadott faxot, vagy a készülék memóriája a fax fogadása közben megtelt, mert a dokumentum túl nagy volt. A papíradagoló üres volt. Töltsön papírt a papíradagolóba. Lásd: 41. o. "Papír betöltése". A papíradagolóban nincs A4, Letter vagy Legal méretű papír. Érvényes méretű papírt töltsön be az adagolóba és annak megfelelően konfigurálja a papírméret beállítást a [Rendszerbeáll.] alatt. A fedél vagy az adagoló nyitva volt. Csukja be az adagolót vagy a fedelet. Papírelakadás történt. Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". A festékkazetta üres volt. Cseréljen tintapatront. Lásd: 199. o. "Festékkazetta cseréje". A fogadott fax túl nagy volt. Kérje meg a küldőt, hogy küldje újra a dokumentumot részekben több kisebb faxként vagy alacsonyabb felbontásban. 220

223 Faxproblémák Hibakód 2XXX32-2XXX84 Megoldás Hiba történt fax fogadása közben. Ellenőrizze, hogy a telefonvonal megfelelően csatlakoztatva van-e a készülékhez. Húzza ki a telefonvonal kábelét a készülékből és csatlakoztasson helyette egy standard telefont. Ellenőrizze, hogy a telefonnal tud-e hívásokat kezdeményezni. Ha így sem tud hívásokat kezdeményezni, vegye fel a kapcsolatot telefontársaságával. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az értékesítési vagy a szervizképviselővel. 221

224 10. Hibaelhárítás Hiba- és állapotüzenetek a képernyőn Az üzenetek ABC-sorrendben szerepelnek a lenti táblázatban. Az "X" a konkrét szituációtól függően, másképp megjelenő üzeneteket jelzi, ilyen például a papírméret, papírtípus vagy az adagoló neve. Üzenet Okok Megoldások 2XXX14 Elakadás ADF-ben Nyissa ki:adf fed. Táv. el a papírt. A készülék nem volt képes kinyomtatni a fogadott faxot, vagy a készülék memóriája a fax fogadása közben megtelt, mert a dokumentum túl nagy volt. Az eredeti elakadt az ADF-ben. A papíradagoló üres volt. Töltsön papírt a papíradagolóba. Lásd: 41. o. "Papír betöltése". A papíradagolóban nincs A4, Letter vagy Legal méretű papír. Érvényes méretű papírt töltsön be az adagolóba és annak megfelelően konfigurálja a papírméret beállítást a [Rendszerbeáll.] alatt. A fedél vagy az adagoló nyitva volt. Csukja be az adagolót vagy a fedelet. Papírelakadás történt. Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". A festékkazetta üres volt. Cseréljen tintapatront. Lásd: 199. o. "Festékkazetta cseréje". A fogadott fax túl nagy volt. Kérje meg a küldőt, hogy küldje újra a dokumentumot részekben kisebb fájlokként vagy alacsonyabb felbontásban. Távolítsa el az elakadt eredetiket, és helyezze be azokat újra. Lásd: 206. o. "Papíradagolási problémák". Ellenőrizze, hogy az eredetik alkalmasak-e szkennelésre. Lásd: 50. o. "Az eredeti dokumentumok behelyezése". 222

225 Hiba- és állapotüzenetek a képernyőn Üzenet Okok Megoldások Elérhető: Igazolványmásolás A4/A5/A6/8,5 x 11/5,5 x 8,5 Foglalt E beá.-sal nem másolhat Komb.:2-1 o.-ra / 4-1 o.-ra Nem lehet másolni. Tegyen eredetit ADFbe. Ellen. a papírméretet Kapcsolat megszakadt Az igazolvány másolását nem lehetett végrehajtani, mivel az adagoló nem tartalmaz érvényes méretű papírt, ami A4, A5, A6, 8,5 11 vagy 5,5 8,5 méretű. A faxátvitelt nem lehetett végrehajtani, mert a célállomás vonala foglalt volt. A kombinált másolását nem lehetett végrehajtani, mivel az adagoló nem tartalmaz érvényes méretű papírt, ami A4, Letter vagy Legal. A kombinált másolás nem hajtható végre, mert az eredeti példányok nincsenek az automatikus adagolóban. A dokumentumnál beállított papírméret eltér az adagolóban lévő papír méretétől. A vonalat nem lehet helyesen csatlakoztatni. Adjon meg A4, A5, A6, 8,5 11 vagy 5,5 x 8,5 méretű papírt a másolatok nyomtatásához kijelölt adagolónál. Lásd: 146. o. "Rendszerbeállítások". Várjon egy picit, majd küldje újra a faxot. A másolatok nyomtatásához kiválasztott adagolónál adja meg az A4, Letter vagy Legal méretű papírt. Lásd: 146. o. "Rendszerbeállítások". Használja az ADF-et akár egyetlen lap másolására is. Ha használnia kell az expozíciós üveglapot, kapcsolja ki a kombinált másolást a [Kétold./Komb.] másolási beállítást, majd próbálkozzon újra. Lásd: 132. o. "Másoló funkciók beállításai". Nyomja meg a [Lapdobás] gombot a nyomtatás kezdéséhez, vagy nyomja meg a [Mun.tör.]-t a munka törléséhez. Ellenőrizze, hogy a telefonvonal megfelelően csatlakoztatva van-e a készülékhez. Húzza ki a telefonvonal kábelét a készülékből és csatlakoztasson helyette egy standard telefont. Ellenőrizze, hogy a telefonnal tud-e hívásokat kezdeményezni. Ha így sem tud hívásokat kezdeményezni, vegye fel a kapcsolatot telefontársaságával. 223

226 10. Hibaelhárítás Üzenet Okok Megoldások Hűtés... A motor túlmelegedett. Várja meg, amíg az üzenet eltűnik a kijelzőről. Fedél nyitva Az egyik fedél nyitva van. Teljesen csukja le a fedelet. Nem regisztrált céláll. A megnyomott Egyérintéses gombhoz nincs hozzárendelve Közvetlenhívó elem. Nyomjon meg egy másik Egyérintéses gombot. Az Egyérintéses gombhoz rendeljen hozzá egy regisztrált célállomást. Lásd: 76. o. "Szkennelés célállomásainak regisztrálása". Sikertelen hívás A faxot nem lehetett elküldeni. Ellenőrizze, hogy a tárcsázott faxszám helyes-e. Ellenőrizze, hogy a célállomás faxkészülék-e. Ellenőrizze, hogy a vonal nem foglalt-e. Lehet, hogy a tárcsázási számjegyek közé szünetet kell raknia. Nyomja meg a [Szünet/Újrahívás] gombot például a körzetszám beírása után. Túllépte:max. méret Fax feladat mem.túlcs. A szkennelési fájl túllépte az e- mailben küldhető fájl maximális méretét. A memóriában lévő faxmunkák száma (nem elküldött és nem nyomtatott faxok) elérte a maximumot, ezért új munkák tárolása nem lehetséges. Konfigurálja a [Felbontás]t a szkennelési beállítások alatt a szkennelési felbontás csökkentéséhez. Lásd: 136. o. "Szkennerfunkció beállítások". Konfigurálja a [Max. méret]et a szkennelési beállítások alatt a megengedett méret növeléséhez. Lásd: 136. o. "Szkennerfunkció beállítások". Várjon, amíg a függőben lévő munkák elküldésre vagy kinyomtatásra nem kerültek. 224

227 Hiba- és állapotüzenetek a képernyőn Üzenet Okok Megoldások Újrafelh. fest.kaz. Nem támogatott festékkazetta került telepítésre. Távolítsa el és cserélje ki a hivatalos forgalmazó által meghatározott festékkazettára. Belső elakadás A papír elakadt a készülékben. Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". Majdnem megtelt a memória Memóriatúlcsordulás Memóriatúlcsordulás Memóriatúlcsordulás Átvitel Cancel (Mégse) Elakadás:kézi ad. Elakadás:stnd.tálca Misfeed: Tray 1 A szortírozásos másolás alatt majdnem megtelt a memória. Az adatmennyiség túl nagy vagy összetett a nyomtatáshoz. A készülék memóriája megtelt, miközben faxmunka tárolására szkennelte be az első oldalt a memóriába átvitel előtt. A készülék memóriája megtelt, amikor eltárolta a faxot a memóriában Memóriaátvitel módban. A memória megtelt, miközben az eredeti második vagy további oldalait szkennelte, amikor faxot próbált küldeni Memóriaátvitel módban. Elakadt a papír a kézi adagolóban. A papírkimeneti területen elakadt a papír. A papír elakadt az 1. adagoló bemeneti területén. Ha még több eredetit kell beszkennelnie, javasoljuk, hogy előbb kezdje el a nyomtatást, majd egyenként másolja be az eredetiket. Ha az eredetiket AD-ből szkenneli, távolítsa el a hátralévő oldalakat az ADF-ből. Ha PCL nyomtatóillesztőt használ, állítsa a [Felbontás]t a [Nyomt.minőség]nél [ dpi]-re. Küldje újra a faxot részekben több kisebb faxként vagy küldje el alacsonyabb felbontással. Nyomja meg az [Átvitel] lehetőséget a csak a memóriába szkennelt oldalak elküldéséhez, vagy nyomja meg a [Mégsem] gombot a törléshez. Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". Távolítsa el az elakadt papírt. Lásd: 206. o. "Papíradagolási problémák". 225

228 10. Hibaelhárítás Üzenet Okok Megoldások Hálózati komm. hiba A hálózat nem áll készen Tárcs.k.le. v. Stop gomb Kifogyott a papír:x Készülék újraindítása Festékkaz.beáll. hiba Távolítsa el a papír Kézi adagoló Nemsokára csere szüks.: Festékkazetta Az adatok küldése vagy fogadása során megszakadt a kapcsolat a szerverrel. A szkennelt fájlt nem lehetett elküldeni, mert a készülék nem fogadta teljesen az IP-cím információkat a DHCP szerverről. A készülék hosszabb ideig tárcsázáson kívüli állapotban volt. A megadott adagolóból kifogyott a papír. A készüléket újra kell indítani. A festékkazettát nem helyezte be vagy nem helyezte be megfelelően. A készülék nem tudta elvégezni a nyomtatási munkát, mert a bemeneti tálcának az 1. adagolót adta meg, de a papírt a kézi adagolóba helyezte. A festékkazetta majdnem üres. Forduljon a hálózati adminisztrátorhoz. Várjon, amíg a készülék teljes egészében fogadja az IP-cím információkat, majd próbálja újra a műveletet. Tegye le a telefonkagylót vagy nyomja meg a [Törlés/Stop] gombot. Töltsön papírt a megadott adagolóba. Lásd: 41. o. "Papír betöltése". A készülék automatikusan újraindul. Helyezze be újra a festékkazettát. Lásd: 199. o. "Festékkazetta cseréje". Vegye ki a papírt a kézi adagolóból. Készítsen elő új festékkazettát. Csere szükséges: Festékkazetta A készülékből kifogyott a festék. Cseréljen tintapatront. Lásd: 199. o. "Festékkazetta cseréje". Vétel komm. hiba Fogadási hiba fordult elő és a faxot nem lehetett helyesen fogadni. Ha lehetséges, vegye fel a kapcsolatot a fax küldőjével és kérje meg, hogy küldje újra. 226

229 Hiba- és állapotüzenetek a képernyőn Üzenet Okok Megoldások Szkenn.(hál.) megszakadt Szkenn. (USB) megszakadt Megszakadt szerverkapcs Szerver-válaszhiba Szervizhívás - X Tegyen be megfel. papírt A szkennelt fájlt nem lehetett elküldeni, mert a hálózati kábel nem volt megfelelően csatlakoztatva. Az USB kábel le lett csatlakoztatva a számítógépről való szkennelés során. A szkennelt fájlt nem lehetett elküldeni, mert a célállomás nem elérhető. Kommunikációs hiba történt a szerverrel az átvitel megkezdése előtt. Végzetes hardverhiba történt és a készülék nem működik. A papíradagolóban nem A4, Letter vagy Legal méretű papír van. Csatlakoztassa újra a hálózati kábelt, és ismételje meg a műveletet. Csatlakoztassa újra az USB kábelt és ismételje meg a műveletet. Ellenőrizze, hogy a célállomást helyesen regisztrálta-e és ismételje meg újra a folyamatot. Ellenőrizze, hogy a célállomást helyesen regisztrálta-e és ismételje meg újra a folyamatot. Ha a problémát nem lehet megoldani, vegye fel a kapcsolatot a hálózati adminisztrátorral. Vegye fel a kapcsolatot a szolgáltatóval vagy üzleti képviselővel. Amikor megjelenik az üzenet, nyomja meg az [OK] gombot. Megjelenik az aktuális adagoló papírméret-módosító menüje. Helyezzen be A4/Letter/ Legal méretű papírt az adagolóba, majd válassza ki a megfelelő papírméretet a [ ] vagy [ ] gombbal, és nyomja meg az [OK] gombot. A készülék ezt követően kinyomtat egy faxot. Tartsa szem előtt, hogy az adagolónál a rendszerbeállítások alatti papírméretbeállítás megváltozik. Lásd: 146. o. "Rendszerbeállítások". 227

230 10. Hibaelhárítás Üzenet Okok Megoldások Tegyen eredetit ADFbe Az üveglap nem használható e [Szkennelési méret]-tel. Szort. más. törölve Küldés komm. hiba A szkennelést nem lehetett elvégezni, mert az eredeti dokumentumokat nem az ADFbe helyezte, noha a készülék Legal méretnél nagyobb eredeti dokumentumok szkennelésére van beállítva. A készülék memóriája megtelt, miközben eredetiket szkennelt az ADF-ből szortírozásos másolás végrehajtásához. Átviteli hiba történt és a faxot nem lehetett helyesen továbbítani. Használja az ADF-et akkor is, ha Legal vagy kisebb méretű eredeti dokumentumokat szkennel. Ha használnia kell az üveglapot, állítson be A4/Letter vagy kisebb méretet a [Szkennelési méret]nél, majd próbálja újra. Lásd: 89. o. "Szkennelési beállítások megadása". Nyomja meg a [Kilépés] gombot a memóriába sikeresen beszkennelt eredetik nyomtatásához. Ezt követően másolja újra az ADF-ben maradt eredetiket. Ha az [Aut. újrahívás] beállítás engedélyezve van, a készülék újrahívja a számot és újra próbálkozik. Ha valamennyi próbálkozás sikertelen lesz vagy a készülék Azonnali átvitel módban van, a fax nem kerül átvitelre. Próbálja újra a folyamatot. 228

231 11. Függelék Festékkel kapcsolatos megjegyzések Harmadik fél festékének használata esetén nem garantálható a megfelelő működés. A nyomtatási körülményektől függően előfordulhatnak esetek, amikor a nyomtató nem képes kinyomtatni a műszaki adatokban megadott oldalszámot. Amikor a készüléket első alkalommal működteti, a készülékhez kapott festékkazettát helyezze be. Ha nem ezt a festékkazettát használja, a következő problémák jelentkezhetnek: A "Csere szükséges: Festékkazetta" üzenetet jeleníti meg a készülék, mielőtt teljesen kifogy a festék. A festék kifogyásakor a "Csere szükséges: Festékkazetta" üzenet nem jelenik meg, a nyomtatott kép azonban hirtelen fakó vagy homályos lesz. Ha folytatni szeretné a nyomtatást a "Csere szükséges: Festékkazetta" üzenet megjelenése után, akkor a [Művelet, ha kifogy a festék] beállításnál válassza a [Nyomtatás folytatása] értéket. Azonban, mivel az azen beállítással kapcsolatos probléma a gyártó garanciavállalaásán kívül van, ezt a beállítást óvatosan kell használni. A [Festék kifogyás után] opció ismertetését lásd: 146. o. "Rendszerbeállítások". Ha a [Festék kifogyás után] előbb [Nyomtatás folytat.]-ra, majd [Nyomtatás leállítás]ra van állítva, bizonyosodjon meg arról, hogy új festékkazettát használ. Ha használt festékkazettát helyez be, eltérés lesz a megjelenített hátralévő festékszint és a valódi festékszint között, így a "Csere szükséges: Festékkazetta" üzenet nem a megfelelő időben jelenik meg. A "Csere szükséges: Festékkazetta" megjelenítésekor a rendszer figyelembe veszi a festékkazettába beépített dobegység (képátvivő egység) élettartamát is. Ha a fotokonduktor a festék kifogyása előtt hagyja abba a működést, megjelenhet a "Csere szükséges: Festékkazetta" üzenet. 229

232 11. Függelék A készülék mozgatása és szállítása Ez a rész figyelmeztetéseket tartalmaz a készülék rövid vagy hosszú távolságra történő mozgatását illetően. Hosszú távolságra történő mozgatás előtt csomagolja be a készüléket az eredeti csomagolásába. Ügyeljen arra, hogy mozgatás előtt kihúzzon minden kábelt a készülékből. A készülék finom mechanikájú szerkezet. Ügyeljen a mozgatás során a körültekintő eljárásra. A készüléket mozgatás közben mindig vízszintesen tartsa. Gyakoroljon különös figyelmet, amikor a készüléket lépcsőn felfele vagy lefele viszi. Ne távolítsa el a festékkazettát a készülék mozgatásakor. Bizonyosodjon meg arról, hogy a készüléket mozgatáskor egyenesen tartja. A festékkiömlés megakadályozása érdekében óvatosan mozgassa a készüléket. 1. Feltétlenül ellenőrizze a következőket: A nyomtató ki van kapcsolva. A hálózati kábel ki van húzva a fali aljzatból. Minden más kábelt húzzon ki a készülékből. 2. A kialakított fogók segítségével emelje meg a készüléket mindkét oldalán fogva azt, és mozgassa vízszintesen a helyére. Ha a készüléket nagy távolságra szállítja, jól csomagolja be. Ügyeljen arra, hogy a készülék szállítás közben ne dőljön el vagy forduljon át. A festék kiömölhet a készülék belsejébe, ha azt szállítás közben nem tartja egyenesen. A készülék mozgatásával kapcsolatosan kérjen tanácsot értékesítési vagy szervizképviselőjétől. Hulladék elhelyezése A készülék leselejtezésekor annak megfelelő elhelyezésével kapcsolatosan érdeklődjön értékesítési vagy szervizképviselőjénél. Hol kérdezhet A kézikönyvben található vagy a kézikönyvből kimaradt további témákról érdeklődjön értékesítési vagy szervizképviselőjénél. 230

233 Fogyóeszközök Fogyóeszközök Festékkazetta Festékkazetta A kazettánként nyomtatható oldalak átlagos száma *1 Fekete oldal, oldal *1 A nyomtatható oldalak száma megfelel az ISO/IEC előírásnak, amikor a fényerő a gyári alapértelemezett beállításon van. Az ISO/IEC egy nemzetközi szabvány a nyomtatott oldalak mérésére, amelyet az International Organization for Standardization állapított meg. Ha a festékkazettát a festék kifogyása előtt nem cseréli ki, nem lehet nyomtatni. A festékkazetta könnyű cseréje érdekében javasoljuk, hogy pót festékkazettákat is tartson a készülék mellett. A ténylegesen nyomtatható oldalak száma függ a képek mennyiségétől és fedettségétől, az egyszerre nyomtatandó lapok számától, a használt papírtípustól és papírmérettől, valamint az olyan környezeti feltételektől, mint a hőmérséklet és a páratartalom. A festékkazettát lehet, hogy a fent megadotthoz képest gyakrabban kell cserélnie, ha annak minősége idő közben negatívan változott. A festékkazettára jótállás nem vonatkozik. Azonban ha problémát tapasztal, vegye fel a kapcsolatot azzal az üzlettel, ahol azokat vásárolta. A mellékelt festékkazetta körülbelül 700 oldal nyomtatására alkalmas. A készülék rendszeresen öntisztítást végez. A tisztítás során a festéket a nyomtatás minőségének megtartására használja. 231

234 11. Függelék A készülék műszaki adatai Ez a rész a készülék műszaki adatait listázza. Általános funkciók műszaki adatai Konfiguráció Asztal Nyomtatási eljárás Lézeres elektrosztatikus átvitel Maximális papírméret szkennelésénél az expozíciós üveglapon 216 mm 297 mm (8,5 11,7 hüvelyk) Maximális papírméret szkennelésénél az ADF-ből 216 mm 356 mm (8,5 14 hüvelyk) A nyomtatáshoz használt papír maximális mérete 216 mm 356 mm (8,5 14 hüvelyk) Bemelegedés időtartama 1. típus, 4. típus Kevesebb, mint 25 másodperc (23 C, 71,6 F hőmérsékletnél) 2. típus, 3. típus, 5. típus, 6. típus Papírméretek Kevesebb, mint 27 másodperc (23 C, 71,6 F hőmérsékletnél) A4, 8 1 / 2 " 11 " (Letter), 8 1 / 2 " 14 " (Legal), B5, 5 1 / 2 " 8 1 / 2 " (Half Letter), 7 1 / 4 " 10 1 / 2 " (Executive), A5, A6, B6, 16K ( mm), 16K ( mm), 16K ( mm), Egyéni papírméret Egyéni papírméretként a következő papírméretek támogatottak: Szélesség 1. adagoló: Körülbelül mm Kézi adagoló: Körülbelül mm Hosszúság Körülbelül mm 232

235 A készülék műszaki adatai Papírtípus Normál papír (65-99 g/m 2 (17-26 lb.)), Újrahasznosított papír (75-90 g/m 2 (20-24 lb.)), Vékony papír (52-64 g/m 2 (14-17 lb.)), Vastag papír ( g/m 2 ( lb.)) Bemeneti tálca kapacitása 1. adagoló 150 lap (70 g/m 2, 19 font) Kézi adagoló 1 lap (70 g/m 2, 19 font) Maximális betöltési magasság 15,5 mm (0,6 hüvelyk) Kimeneti tálca kapacitása Kimeneti tálca 50 lap (70 g/m 2, 19 font) Hátulnézet ADF kapacitása Memória 1 lap (70 g/m 2, 19 font) 35 lap (80 g/m 2, 21,3 font) 128 MB Tápkövetelmények (főleg Európa és Ázsia) V, 5 A, 50/60 Hz (főleg Észak-Amerika) 120 V, 8 A, 60 Hz Energiafogyasztás Maximális áramfelvétel 780 W 1. energiatakarékos üzemmód 39,1 W 2. energiatakarékos üzemmód 4,3 W * A teljesítmény szintje a főkapcsoló kikapcsolásakor és a tápkábel csatlakozó aljzatba illesztésekor: 1 W vagy kevesebb 233

236 11. Függelék A készülék méretei (szélesség x mélység x magasság) 1. típus, 3. típus mm (15,8 14,2 10,1 hüvelyk) 2. típus, 4. típus, 5. típus, 6. típus mm (15,8 14,2 11,5 hüvelyk) Súly (készülék a fogyóeszközökkel együtt) 1. típus, 3. típus Körülbelül 9,9 kg vagy kevesebb 2. típus, 4. típus, 5. típus, 6. típus Körülbelül 11,1 kg (24,5 font) vagy kevesebb Nyomtató funkció műszaki adatai Nyomtatási sebesség (főleg Európa és Ázsia) 22 oldal percenként (A4) (főleg Észak-Amerika) 23 oldal per perc (Letter) Felbontás dpi (maximum: dpi) Első nyomat nyomtatási sebessége 10 másodperc vagy kevesebb (Az adatfeldolgozás elvégzésétől a papírkidobásig) Interfész Ethernet (10BASE-T, 100BASE-TX) USB 2.0 Wi-Fi Nyomtatónyelv GDI, PCL A másoló funkció műszaki adatai Maximális felbontás (szkennelés és nyomtatás) Üveglap Szkennelés: dpi 234

237 A készülék műszaki adatai Nyomtatás: dpi ADF (automatikus eredeti behúzó) Szkennelés: dpi Nyomtatás: dpi Első másolat sebessége (A4/Letter, 23 C, 71,6 F hőmérsékletnél) 32 másodperc, vagy kevesebb Többmásolásos sebesség Európán kívüli országok 22 oldal/perc Másolási arány (főleg Európa és Ázsia) Fix arány: 50%, 71%, 82%, 93%, 122%, 141%, 200%, 400% (főleg Észak-Amerika) Fix arány: 50%, 65%, 78%, 93%, 129%, 155%, 200%, 400% Nagyítási arány: 25% - 400% Másolási mennyiség 99 A szkenner funkció műszaki adatai Maximális szkennelési terület (vízszintes x függőleges) Üveglap mm (8,5 11,7 hüvelyk) ADF (automatikus eredeti behúzó) mm Maximális felbontás vezérlőpultról történő szkenneléskor (Szkennelés be, Szkennelés FTP-re, Szkennelés USB-re) dpi Maximális felbontás számítógépről történő szkenneléskor (TWAIN) Üveglap dpi ADF (automatikus eredeti behúzó) dpi 235

238 11. Függelék Maximális felbontás számítógépről történő szkenneléskor (WIA) dpi ADF átvitel Fekete-fehér: 64 mm másodpercenként Színes: 22 mm másodpercenként Interfész Szkennelés a vezérlőpultról Ethernet (10BASE-T, 100BASE-TX), USB2.0, Wi-Fi Szkennelés számítógépről Ethernet (10BASE-T, 100BASE-TX), USB2.0, Wi-Fi Fax funkció műszaki adatai Hozzáférési vonal Nyilvános kapcsolásos telefonhálózatok (PSTN) Privát átvitel (PBX) Átviteli mód ITU-T Group 3 (G3) Beolvasási fényerő 8 pont/mm 3,85 sor/mm ( dpi) 8 pont/mm 7,7 sor/mm ( dpi) Átviteli idő 3 másodperc (8 pont per mm 3,85 sor per mm, 33,6 kbps, MMR, ITU-T # 1 táblázat) Átviteli sebesség 33,6 kbps bps (automatikus leváltás rendszer) Adattömörítési módszerek MH, MR, MMR Memóriakapacitás Küldés: legfeljebb 5 munka; legfeljebb 10 oldal munkánként Fogadás: legfeljebb 50 munka; az összes munkát nézve legfeljebb 100 oldal Címjegyzék Rövidhívó 100 tétel Közvetlenhívó 236

239 A készülék műszaki adatai 8 tétel Újrahívások száma Faxnál 1 237

240 11. Függelék Védjegyek A Firefox a Mozilla Foundation regisztrált védjegye. A Microsoft, Windows, Windows Server, Windows Vista, és az Internet Explorer bejegyzett védjegyek, illetve a Microsoft Corporation védjegyei az Egyesült Államokban és/vagy más országokban. Az itt felhasznált egyéb terméknevek csak azonosítási célokat szolgálnak, és a megfelelő vállalatok védjegyei lehetnek. Az ilyen jellegű termékjelzésekhez kapcsolódó jogok tekintetében minden felelősséget elhárítunk. Az Internet Explorer 6, 7, 8, 9, 10 és 11 teljes nevei a következők: Microsoft Internet Explorer 6 Windows Internet Explorer 7 Windows Internet Explorer 8 Windows Internet Explorer 9 Internet Explorer 10 Internet Explorer 11 A Windows operációs rendszerek pontos megnevezései a következők: A Windows XP terméknevei a következők: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Microsoft Windows XP Professional x64 Edition A Windows Vista terméknevei a következők: Microsoft Windows Vista Ultimate Microsoft Windows Vista Business Microsoft Windows Vista Home Premium Microsoft Windows Vista Home Basic Microsoft Windows Vista Enterprise A Windows 7 terméknevei a következők: Microsoft Windows 7 Home Premium Microsoft Windows 7 Professional Microsoft Windows 7 Ultimate Microsoft Windows 7 Enterprise A Windows 8 terméknevei a következők: Microsoft Windows 8 Microsoft Windows 8 Pro 238

241 Védjegyek Microsoft Windows 8 Enterprise A Windows 8,1 terméknevei a következők: Microsoft Windows 8.1 Microsoft Windows 8.1 Pro Microsoft Windows 8.1 Enterprise A Windows Server 2003 terméknevei a következők: Microsoft Windows Server 2003 Standard Edition Microsoft Windows Server 2003 Enterprise Edition A Windows Server 2003 R2 terméknevei a következők: Microsoft Windows Server 2003 R2 Standard Edition Microsoft Windows Server 2003 R2 Enterprise Edition A Windows Server 2008 terméknevei a következők: Microsoft Windows Server 2008 Foundation Microsoft Windows Server 2008 Standard Microsoft Windows Server 2008 Enterprise A Windows Server 2008 R2 terméknevei a következők: Microsoft Windows Server 2008 R2 Foundation Microsoft Windows Server 2008 R2 Standard Microsoft Windows Server 2008 R2 Enterprise A Windows Server 2012 terméknevei az alábbiak: Microsoft Windows Server 2012 Foundation Microsoft Windows Server 2012 Essentials Microsoft Windows Server 2012 Standard A Windows Server 2012 R2 terméknevei a következők: Microsoft Windows Server 2012 R2 Foundation Microsoft Windows Server 2012 R2 Essentials Microsoft Windows Server 2012 R2 Standard Microsoft Windows Server 2012 R2 Datacenter A Microsoft termékeiről készült képernyőképek használatát a Microsoft Corporation engedélyezte. 239

242 Függelék

243 TÁRGYMUTATÓ 1. adagoló oldalas másolatok...65 A,Á A gép külseje A készülék állapota A készülék belseje...21 A különböző modellek közötti teljesítmény/ funkció beli különbségek...8 ADF (Automatikus dokumentumadagoló) Adminisztrátori beállítások , 195 Adminisztrátori jelszó Alapértelmezett beállítások Alapműveletek... 55, 61, 83, 129 Állapotinformációk Állapotüzenetek Átviteli mód Automatikus értesítés beállításai Az eredeti dokumentumok ajánlott méretei...50 Az illesztő és a szoftver telepítése...28 Azonnali átvitel B Beállítások alaphelyzetbe állítása Beállítások biztonsági mentése Beállítások visszaállítása Bevezető...7 C Címjegyzék...76, 100, 145 Címjegyzék (PC FAX) CS Csere D Dátum Dátum beállítása Dátum és idő beállítása DHCP...29 DNS beállítás E Egyéni papírméret megadása...48 Egyérintéses gombok Elakadt papír Energiatakarékos mód ENERGY STAR program...16 Eredeti dokumentumok...50 Eredeti dokumentumok elhelyezése...52 Eredeti típusa Eredetik behelyezése F Fax célállomások...100, 178 Fax fogadása Fax funkció Fax küldése , 104 Fax mód képernyő Fax törlése...106, 117 FAX/TAD mód FAX/TEL manuális mód Faxátviteli beállítások Faxfunkciók Felbontás... 90, 115 Felelősség kizárása... 7 Festék...170, 229 Festékkazetta , 231 Festékkezelés Fogadási mód Fogyóeszközök Fontos biztonsági utasítások... 12, 15 Funkció parancsikonja Funkció parancsikonja gomb GY Gyakori problémák H Hálózat állapota Hálózati alkalmazás Hálózati beállítások...29, 157, 180 Hangerő beállítása Hibaelhárítás..205, 206, 214, 215, 216, 217, 218, 219, 222 Hibaüzenetek I Idő

244 Idő beállítása Interfész IP cím... 8 IP-cím...29 IPsec beállítások IPsec globális beállítások IPsec házirend-beállítások IPv6 megerősítés J Jelentések , 151, 194 K Karakterek bevitele Képfényerősség...73, 89, 114 Készülék-információ Készüléktípusok Kétoldalas Kezdeti beállítás Kezdőlap Kezelőpanel...21 Kézi adagoló...45 Kicsinyítés...63 Kihangosított tárcsázás Kombinált másolás Konfigurációs oldal , 194 Körfax funkció L Listák , 151, 194 Lists M Manuális IP-cím Másolás törlése Másoló funkció Másoló funkciók Másoló mód képernyő Másolóproblémák Memóriaátvitel Memóriafogadás Menülista Mozgatás Munka törlése...56 Műszaki adatok , 234, 235, 236 Műveleti eszközök N Nagyítás Nagyított és kicsinyített másolatok...63 Nem ajánlott papír...37 Nem szkennelhető képterület NY Nyelv Nyomtatási terület Nyomtatásminőségi problémák Nyomtató funkció Nyomtatóbeállítások Nyomtatóproblémák P Papír betöltése Papíradagolási problémák Papíradagoló beállításai Papíradagoló beállítások Papírelakadás...207, 212 Papírtípus megadása PC FAX POP3-beállítások R Rendszerbeállítások , 173 Rendszergazdai jelszó...9 Rendszerinformáció Rövidhívás S SMTP-beállítások SNMP beállítások Standard papírméret megadása...47 SZ Számlálóinformációk Személyigazolvány másolása Szkennelés Szkennelés célállomásai...76, 82, 85 Szkennelés be...76, 83 Szkennelés FTP-re... 76,

245 Szkennelés mappába...76, 83 Szkennelés USB-re...86 Szkennelési célállomások Szkennelési méret...89 Szkenner funkció Szkenner mód képernyő...75 Szkennerfunkció beállítások Szkennerproblémák Szünet/Újrahívás gomb T Támogatott papír...35 Tisztítás...201, 202, 203, 204 Továbbítás Törvényi tiltás... 7 TWAIN...91 U,Ú Újrahívás funkció Ü Üveglap V Védjegyek Vezeték nélküli LAN beállításai...31 Vezeték nélküli LAN beállítások W Web Image Monitor WIA Z z ADF által nem támogatott eredeti dokumentumok típusai

246 MEMO 244 HU HU M

247 2014

248 HU HU M
