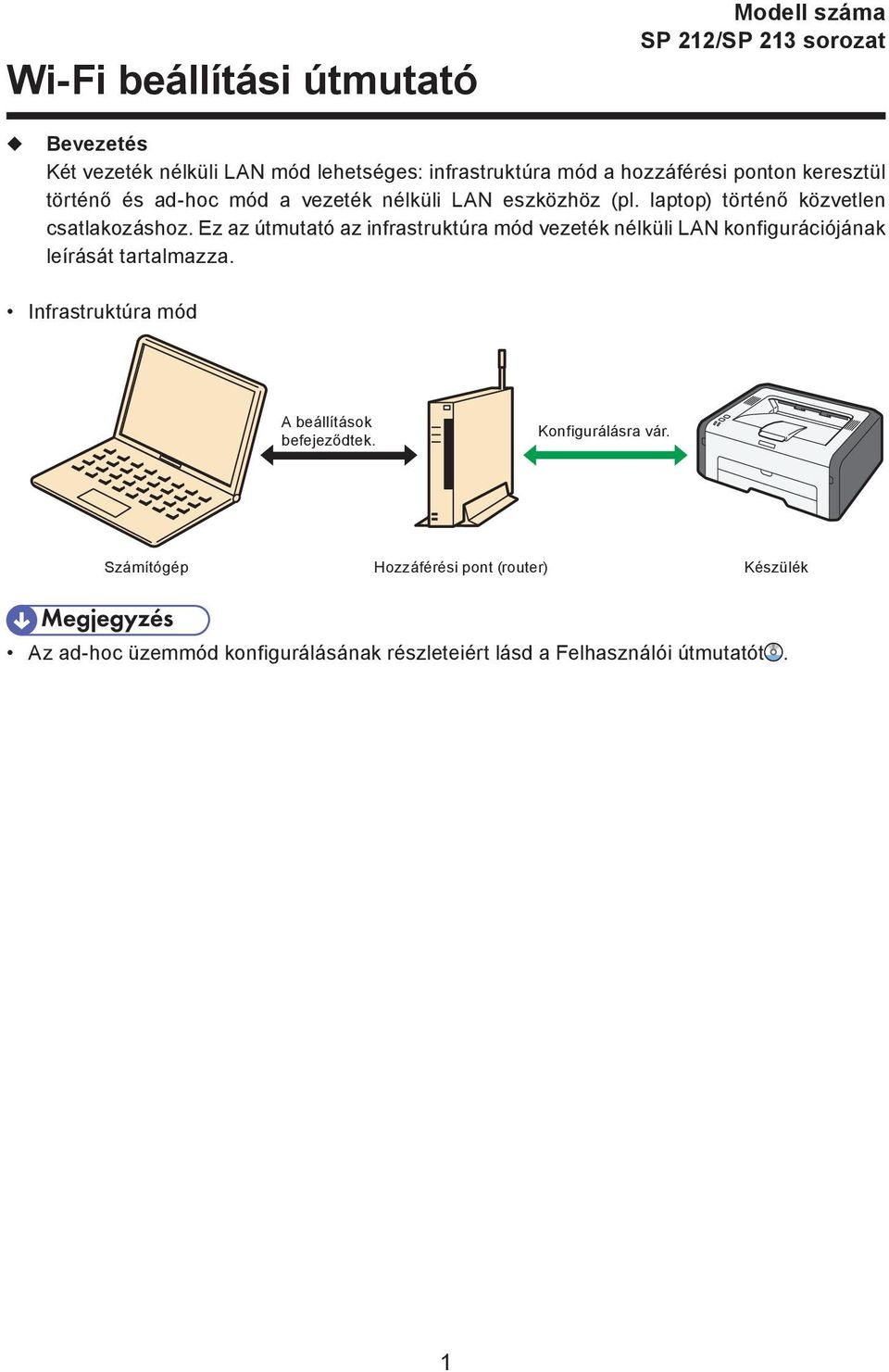

1 Wi-Fi beállítási útmutató Modell száma SP 212/SP 213 sorozat Bevezetés Két vezeték nélküli LAN mód lehetséges: infrastruktúra mód a hozzáférési ponton keresztül történő és ad-hoc mód a vezeték nélküli LAN eszközhöz (pl. laptop) történő közvetlen csatlakozáshoz. Ez az útmutató az infrastruktúra mód vezeték nélküli LAN konfigurációjának leírását tartalmazza. Infrastruktúra mód A beállítások befejeződtek. Konfigurálásra vár. Számítógép Hozzáférési pont (router) Készülék Az ad-hoc üzemmód konfigurálásának részleteiért lásd a Felhasználói útmutatót. 1

2 1. A vezeték nélküli LAN beállítások megadása előtt Vezeték nélküli LAN hozzáférési pont ellenőrzése (router) Ez az információ szükséges a vezeték nélküli LAN beállítások manuális megadásakor. A készülék használatával nem tekinthető meg. Az SSID és a titkosítási kód ellenőrzése A vezeték nélküli LAN hozzáférési pont (router) SSID azonosítója és titkosítási kódja a hozzáférési ponthoz (router) tartozó címkére nyomtatható. Az SSID azonosítóra és titkosítási kódra vonatkozó részletekért lásd a hozzáférési pont (router) kézikönyvét. SSID :XXXXXXXXXXXXX Titkosítási kulcs :XXXXXXXXXXXXX HU CVW901 Ellenőrizze az SSID és titkosítási kódot, majd írja le az üres helyre, ahogyan az alább látható. SSID Titkosítási kód: 2

3 A titkosítási kódban használt karakterek száma. A titkosítási kódban használt karakterek száma változó. Hitelesítés Titkosítás WEP kulcs hosszúsága WEP kulcs formátuma Nyitott rendszer Nincs Nyitott rendszer WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter Megosztott kulcs WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter WPA2-PSK Vegyes WPA/WPA2 mód CCMP (AES) WEP kulcs / WPA jelszó (Maximális karakterszám) ASCII számjegy vagy 64 Hex számjegy TKIP/AES ASCII számjegy vagy 64 Hex számjegy Típustól függően az Encryption (Titkosítás), WEP Key Length (WEP-kulcshossz) és WEP Key Format (WEP-kulcsformátum) beállítások egyesíthető egyetlen tétellé, például [WEP 64 bit ASCII]. A készülék beállításainak megadása/ellenőrzése A vezeték nélküli LAN beállítások konfigurálása előtt nyomtassa ki a konfigurációs oldalt, hogy a beállítások konfigurálásakor kéznél legyenek a szükséges adatok. A konfigurációs oldal nyomtatása SP 212w/SP 212Nw/SP 213w/SP 213Nw A [Stop/Start] gomb nyomva tartása mellett kapcsolja be a főkapcsolót, és ne engedje fel a [Stop/Start] gombot még 13 másodpercig. DCT887 3

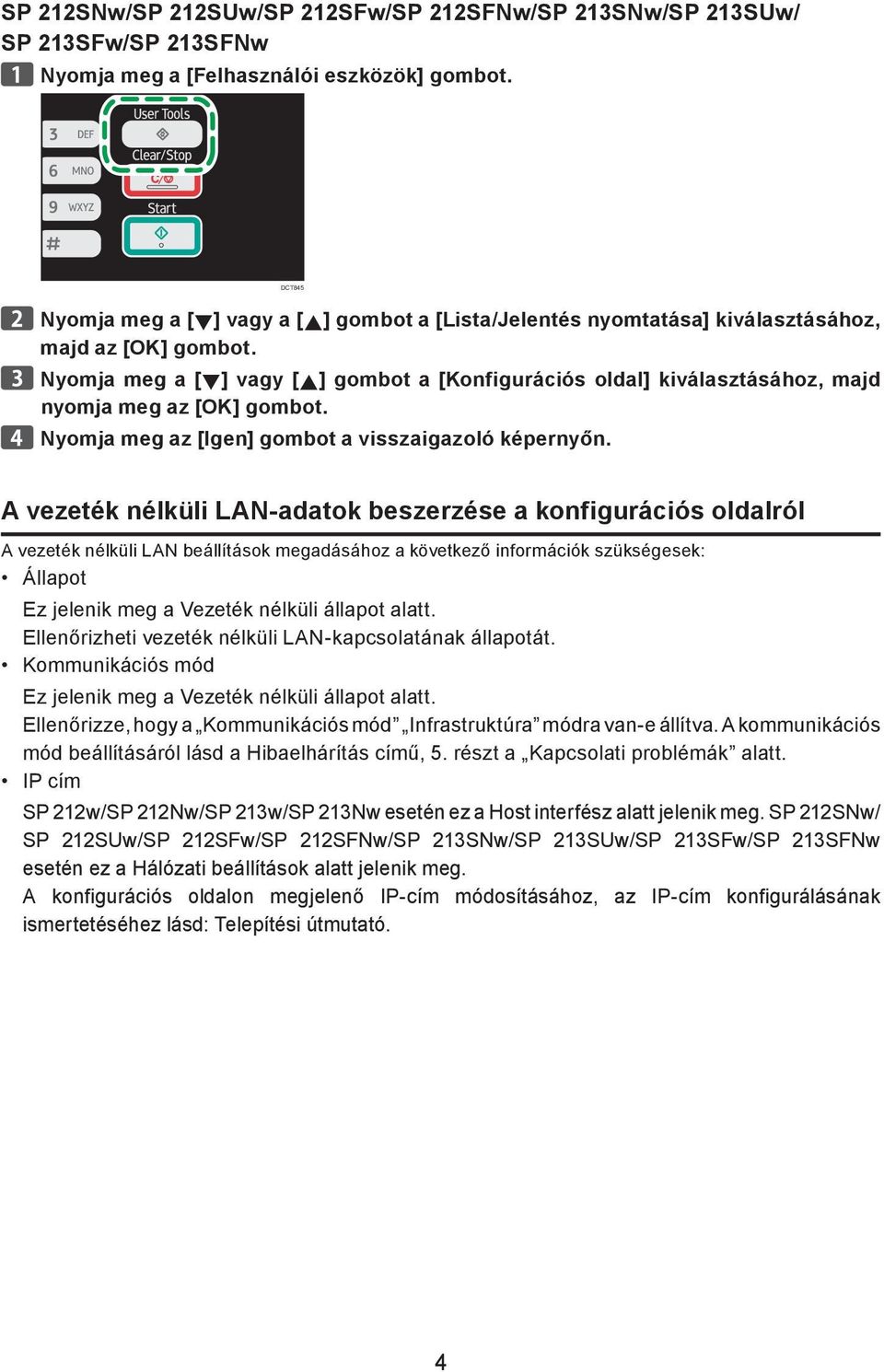

4 SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/ SP 213SFw/SP 213SFNw Nyomja meg a [Felhasználói eszközök] gombot. DCT845 Nyomja meg a [ ] vagy a [ ] gombot a [Lista/Jelentés nyomtatása] kiválasztásához, majd az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Konfigurációs oldal] kiválasztásához, majd nyomja meg az [OK] gombot. Nyomja meg az [Igen] gombot a visszaigazoló képernyőn. A vezeték nélküli LAN-adatok beszerzése a konfigurációs oldalról A vezeték nélküli LAN beállítások megadásához a következő információk szükségesek: Állapot Ez jelenik meg a Vezeték nélküli állapot alatt. Ellenőrizheti vezeték nélküli LAN-kapcsolatának állapotát. Kommunikációs mód Ez jelenik meg a Vezeték nélküli állapot alatt. Ellenőrizze, hogy a Kommunikációs mód Infrastruktúra módra van-e állítva. A kommunikációs mód beállításáról lásd a Hibaelhárítás című, 5. részt a Kapcsolati problémák alatt. IP cím SP 212w/SP 212Nw/SP 213w/SP 213Nw esetén ez a Host interfész alatt jelenik meg. SP 212SNw/ SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw esetén ez a Hálózati beállítások alatt jelenik meg. A konfigurációs oldalon megjelenő IP-cím módosításához, az IP-cím konfigurálásának ismertetéséhez lásd: Telepítési útmutató. 4

5 CHV A vezeték nélküli hálózati környezet ellenőrzése A vezeték nélküli LAN beállítások ellenőrzéséhez a következő ábra szerint kell konfigurálnia: A kapcsolódási mód a használt vezeték nélküli LAN hozzáférési pont (router) műszaki adataitól függően változhat. Ellenőrizze a hozzáférési pont (router) útmutatóját. Bizonyosodjon meg arról, hogy a hozzáférési pont (router) csatlakozik a hálózathoz. Támogatja a készülék a WPS használatát? Igen Nem Manuális beállítás SP 212w/SP 212Nw/SP 213w/SP 213Nw Részletek: 13. oldal. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Részletek: 25. oldal. Rendelkezik az eszköz WPS gombbal? WPS Igen Nem Egyszerű telepítés PIN kód használatával: SP 212w/SP 212Nw/SP 213w/SP 213Nw Részletek 9. oldal. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Részletek 23. oldal. Egyszerű beállítás a WPS gomb segítségével SP 212w/SP 212Nw/SP 213w/SP 213Nw Részletek: 6. oldal. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw Részletek: 22. oldal. A WPS gombról és PIN kóddal történő kapcsolódásról A használt hozzáférési ponttól (router) függően a beállítást elvégezheti a WPS gombbal, PIN kóddal vagy mindkét módszerrel. Kapcsolat létrehozásához PIN kód segítségével a számítógépen meg kell jeleníteni a hozzáférési pont (router) konfigurációs képernyőjét. A WPS kapcsolódás biztonságáról A készülékek titkosítási módját a WPS automatikusan konfigurálja. A biztonsági beállítások a kapcsolódási környezettől függenek. Ezzel együtt nem feltételezhető, hogy a konfigurált biztonság a legbiztonságosabb. 5

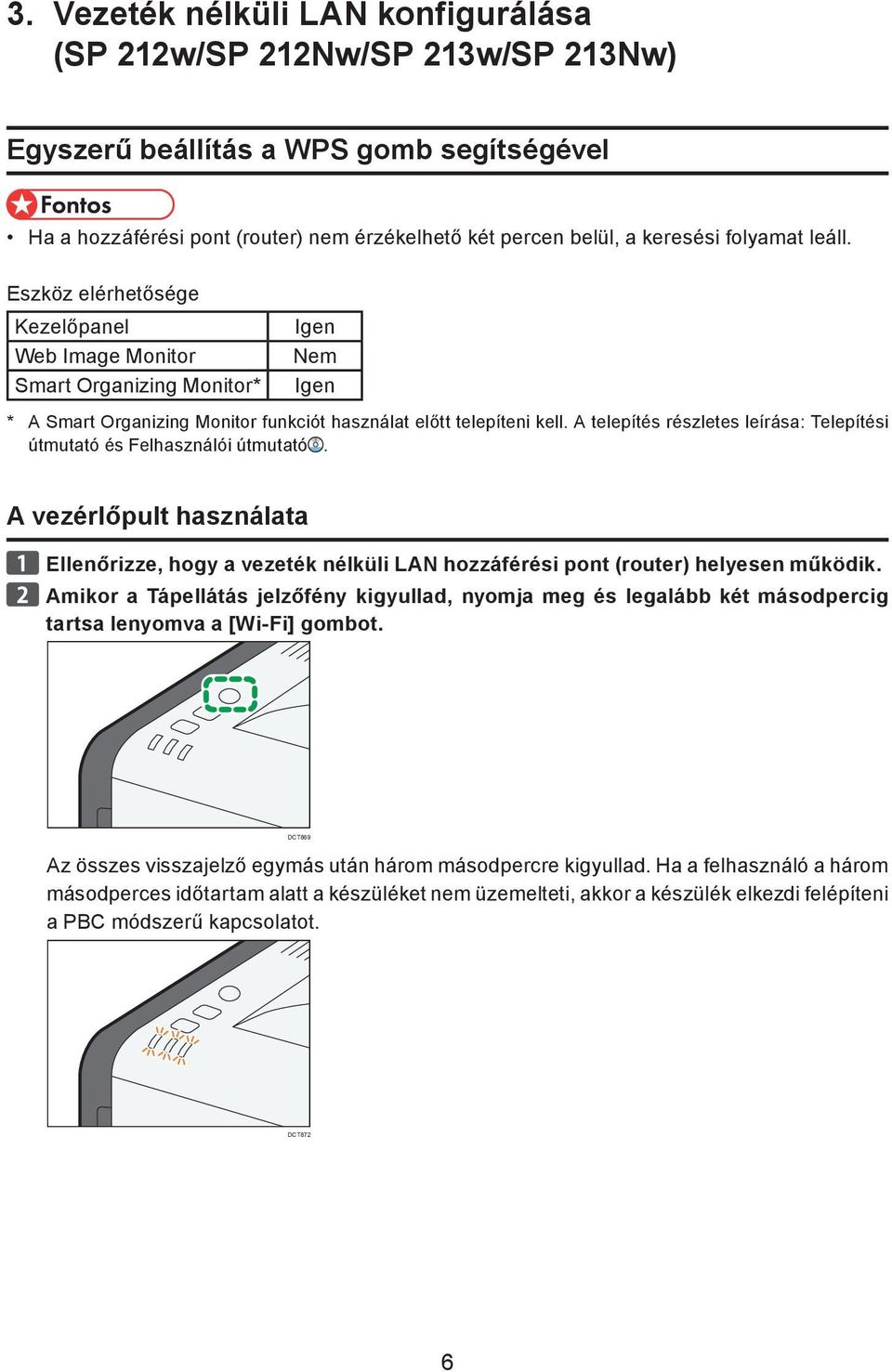

6 3. Vezeték nélküli LAN konfigurálása (SP 212w/SP 212Nw/SP 213w/SP 213Nw) Egyszerű beállítás a WPS gomb segítségével Ha a hozzáférési pont (router) nem érzékelhető két percen belül, a keresési folyamat leáll. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor* Igen Nem Igen * A Smart Organizing Monitor funkciót használat előtt telepíteni kell. A telepítés részletes leírása: Telepítési útmutató és Felhasználói útmutató. A vezérlőpult használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Amikor a Tápellátás jelzőfény kigyullad, nyomja meg és legalább két másodpercig tartsa lenyomva a [Wi-Fi] gombot. DCT869 Az összes visszajelző egymás után három másodpercre kigyullad. Ha a felhasználó a három másodperces időtartam alatt a készüléket nem üzemelteti, akkor a készülék elkezdi felépíteni a PBC módszerű kapcsolatot. DCT872 6

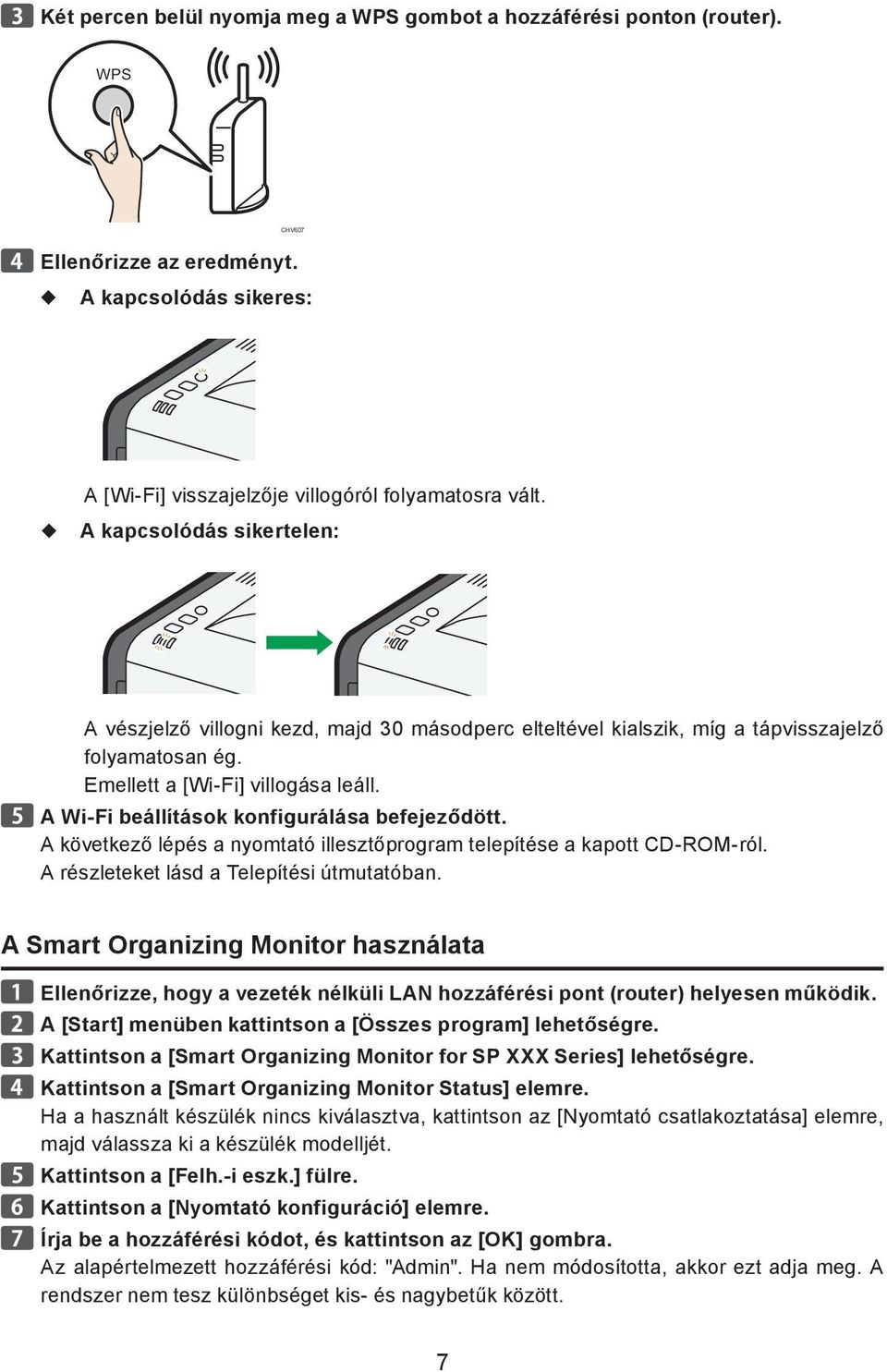

7 Két percen belül nyomja meg a WPS gombot a hozzáférési ponton (router). WPS CHV607 Ellenőrizze az eredményt. A kapcsolódás sikeres: A [Wi-Fi] visszajelzője villogóról folyamatosra vált. A kapcsolódás sikertelen: A vészjelző villogni kezd, majd 30 másodperc elteltével kialszik, míg a tápvisszajelző folyamatosan ég. Emellett a [Wi-Fi] villogása leáll. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés a nyomtató illesztőprogram telepítése a kapott CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. A Smart Organizing Monitor használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. A [Start] menüben kattintson a [Összes program] lehetőségre. Kattintson a [Smart Organizing Monitor for SP XXX Series] lehetőségre. Kattintson a [Smart Organizing Monitor Status] elemre. Ha a használt készülék nincs kiválasztva, kattintson az [Nyomtató csatlakoztatása] elemre, majd válassza ki a készülék modelljét. Kattintson a [Felh.-i eszk.] fülre. Kattintson a [Nyomtató konfiguráció] elemre. Írja be a hozzáférési kódot, és kattintson az [OK] gombra. Az alapértelmezett hozzáférési kód: "Admin". Ha nem módosította, akkor ezt adja meg. A rendszer nem tesz különbséget kis- és nagybetűk között. 7

8 Kattintson a [Vezeték nélküli] fülre. Konfigurálja a beállításokat az alábbiak szerint: Válassza a [Beállítás WPS-sel] elemet. 2. Válassza a [Védett Wi-fi beállítás (nyomógombos)] elemet. 3. Az 1 2. lépésben megadott beállítások után a [Csatlakozás] elemre kattintva hozza létre a kapcsolatot. Nyomja meg a WPS gombot a hozzáférési ponton (router). DCT863 WPS CHV607 Ellenőrizze az eredményt. A kapcsolódás sikeres: Ha az Csatlakozott a hozzáférési ponthoz. felirat megjelenik, a csatlakozás sikerült. A kapcsolódás sikertelen: Ha a Nem sikerült csatlakozni a hozzáférési ponthoz. jelenik meg, akkor a kapcsolat nem jött létre. Kezdje a csatlakozást elölről. 8

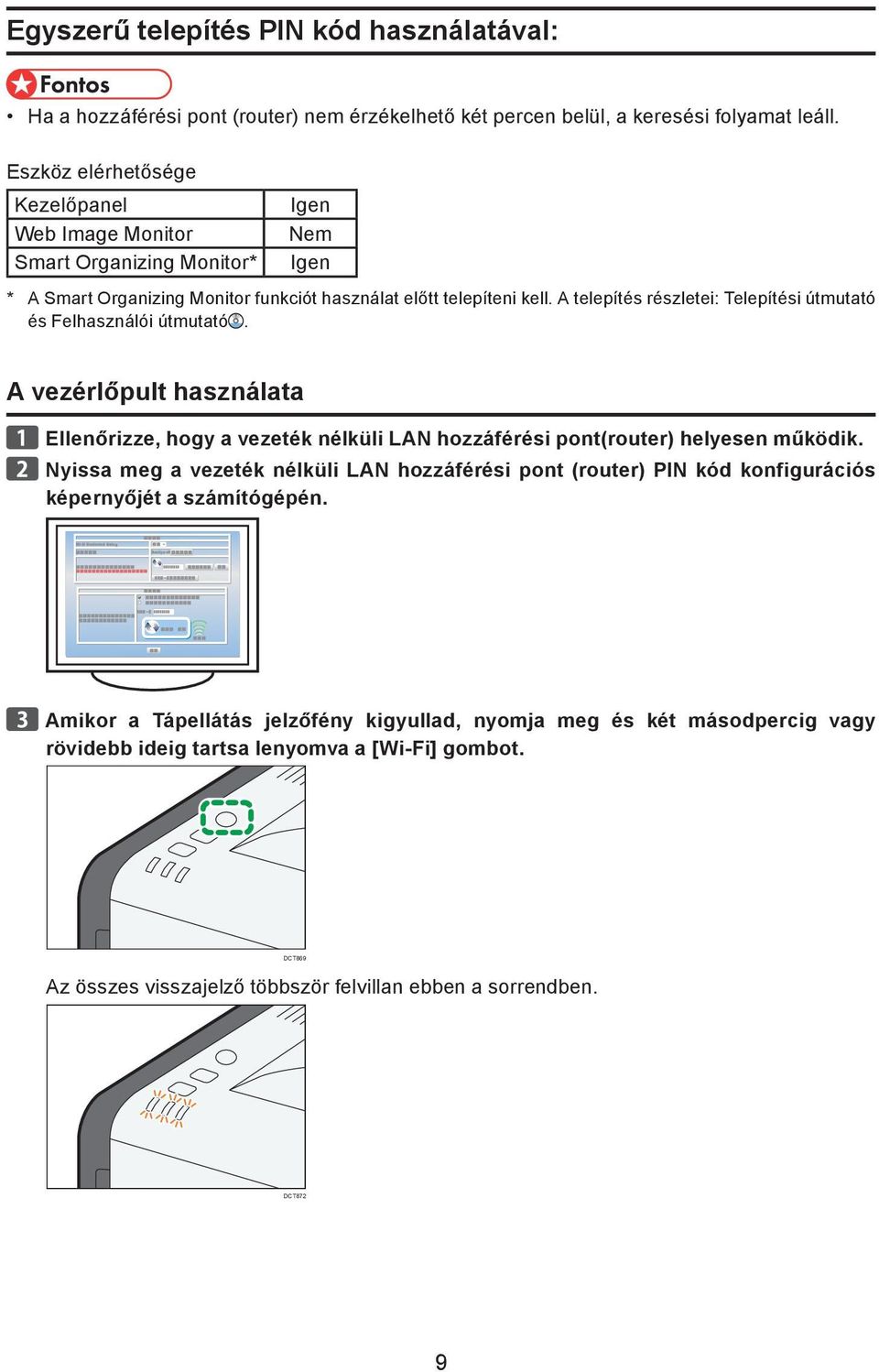

9 Egyszerű telepítés PIN kód használatával: Ha a hozzáférési pont (router) nem érzékelhető két percen belül, a keresési folyamat leáll. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor* Igen Nem Igen * A Smart Organizing Monitor funkciót használat előtt telepíteni kell. A telepítés részletei: Telepítési útmutató és Felhasználói útmutató. A vezérlőpult használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont(router) helyesen működik. Nyissa meg a vezeték nélküli LAN hozzáférési pont (router) PIN kód konfigurációs képernyőjét a számítógépén. Amikor a Tápellátás jelzőfény kigyullad, nyomja meg és két másodpercig vagy rövidebb ideig tartsa lenyomva a [Wi-Fi] gombot. DCT869 Az összes visszajelző többször felvillan ebben a sorrendben. DCT872 9

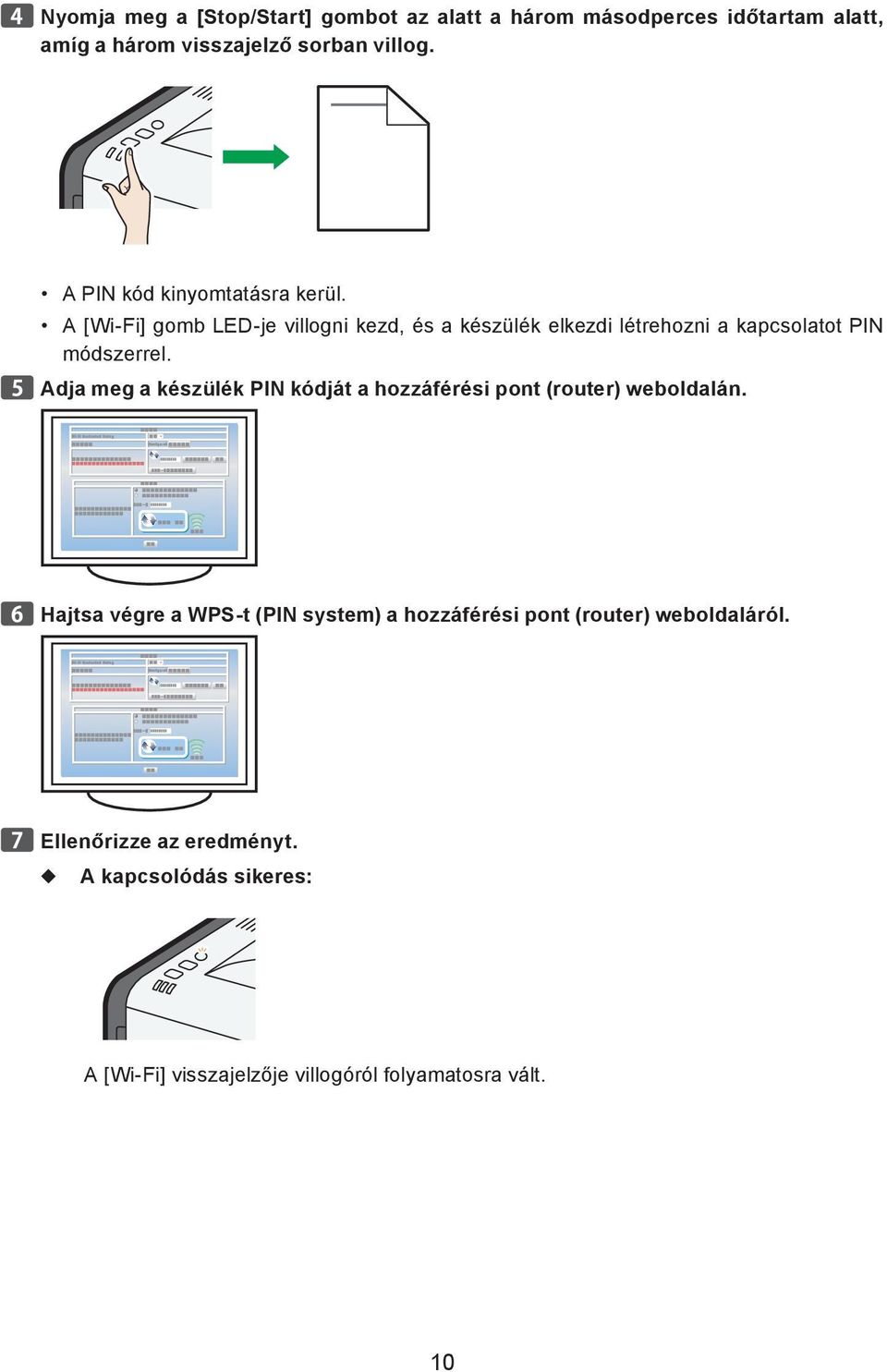

10 Nyomja meg a [Stop/Start] gombot az alatt a három másodperces időtartam alatt, amíg a három visszajelző sorban villog. A PIN kód kinyomtatásra kerül. A [Wi-Fi] gomb LED-je villogni kezd, és a készülék elkezdi létrehozni a kapcsolatot PIN módszerrel. Adja meg a készülék PIN kódját a hozzáférési pont (router) weboldalán. Hajtsa végre a WPS-t (PIN system) a hozzáférési pont (router) weboldaláról. Ellenőrizze az eredményt. A kapcsolódás sikeres: A [Wi-Fi] visszajelzője villogóról folyamatosra vált. 10

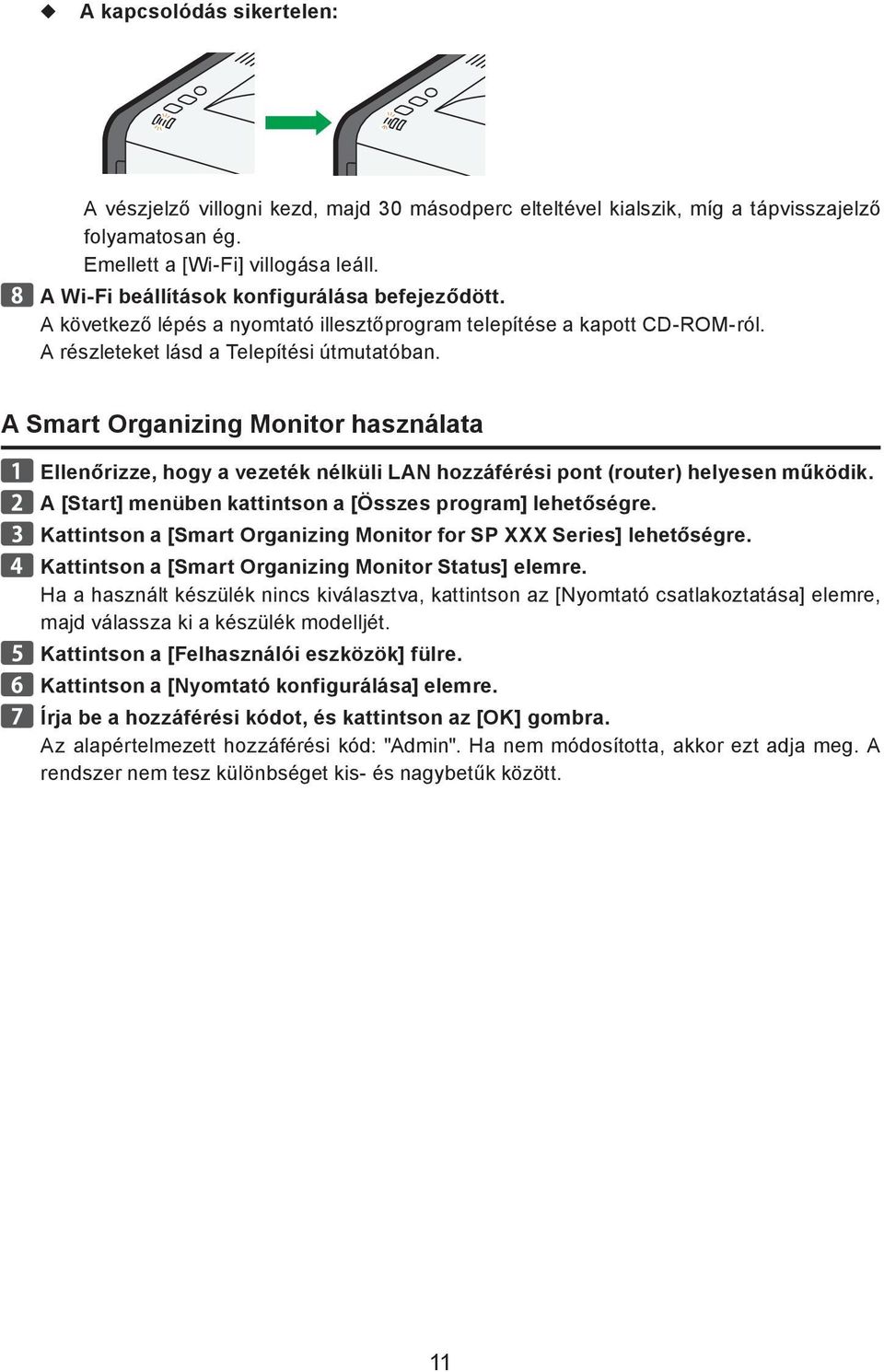

11 A kapcsolódás sikertelen: A vészjelző villogni kezd, majd 30 másodperc elteltével kialszik, míg a tápvisszajelző folyamatosan ég. Emellett a [Wi-Fi] villogása leáll. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés a nyomtató illesztőprogram telepítése a kapott CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. A Smart Organizing Monitor használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. A [Start] menüben kattintson a [Összes program] lehetőségre. Kattintson a [Smart Organizing Monitor for SP XXX Series] lehetőségre. Kattintson a [Smart Organizing Monitor Status] elemre. Ha a használt készülék nincs kiválasztva, kattintson az [Nyomtató csatlakoztatása] elemre, majd válassza ki a készülék modelljét. Kattintson a [Felhasználói eszközök] fülre. Kattintson a [Nyomtató konfigurálása] elemre. Írja be a hozzáférési kódot, és kattintson az [OK] gombra. Az alapértelmezett hozzáférési kód: "Admin". Ha nem módosította, akkor ezt adja meg. A rendszer nem tesz különbséget kis- és nagybetűk között. 11

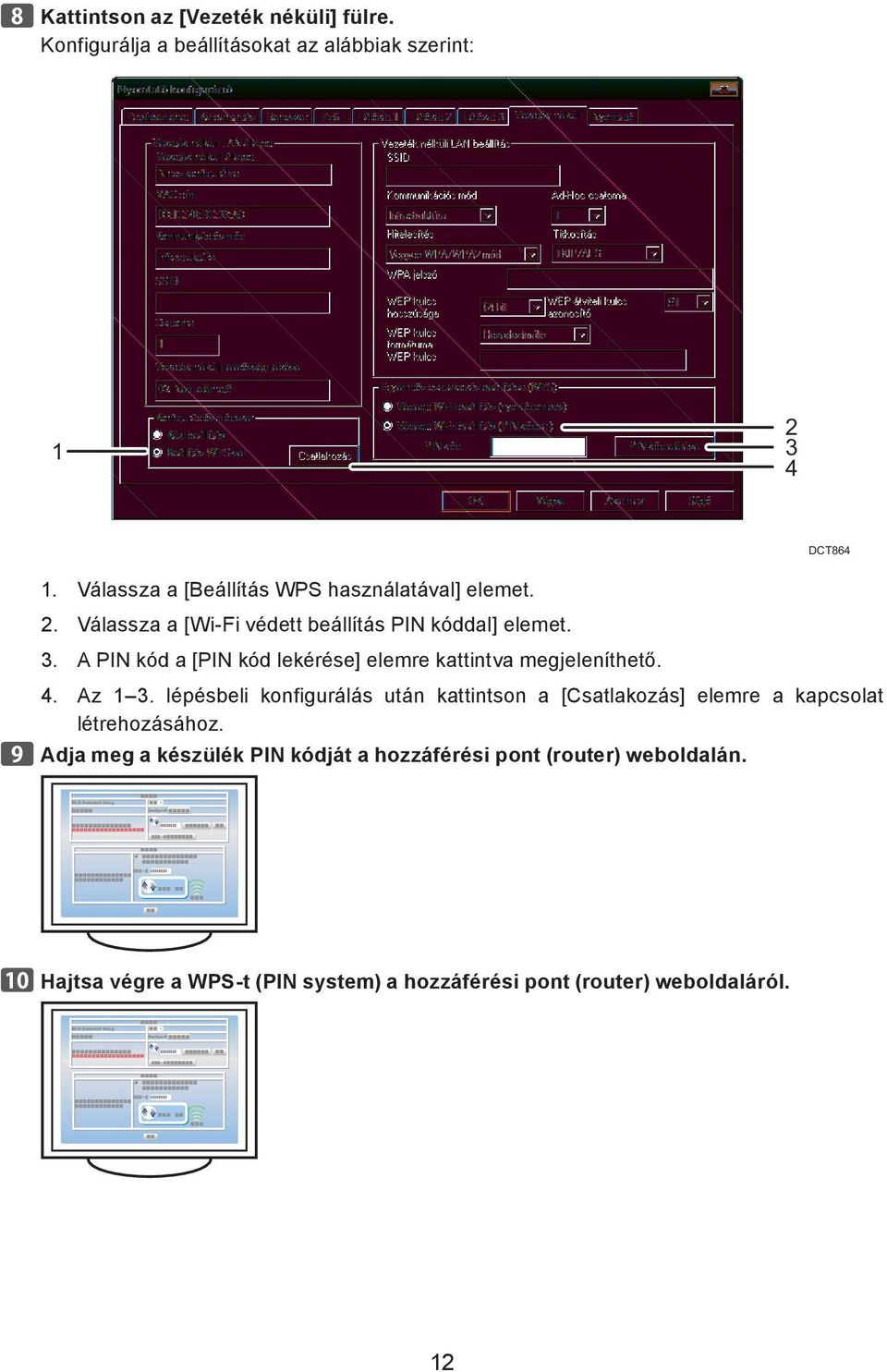

12 Kattintson az [Vezeték néküli] fülre. Konfigurálja a beállításokat az alábbiak szerint: Válassza a [Beállítás WPS használatával] elemet. 2. Válassza a [Wi-Fi védett beállítás PIN kóddal] elemet. 3. A PIN kód a [PIN kód lekérése] elemre kattintva megjeleníthető. 4. Az 1 3. lépésbeli konfigurálás után kattintson a [Csatlakozás] elemre a kapcsolat létrehozásához. Adja meg a készülék PIN kódját a hozzáférési pont (router) weboldalán. DCT864 Hajtsa végre a WPS-t (PIN system) a hozzáférési pont (router) weboldaláról. 12

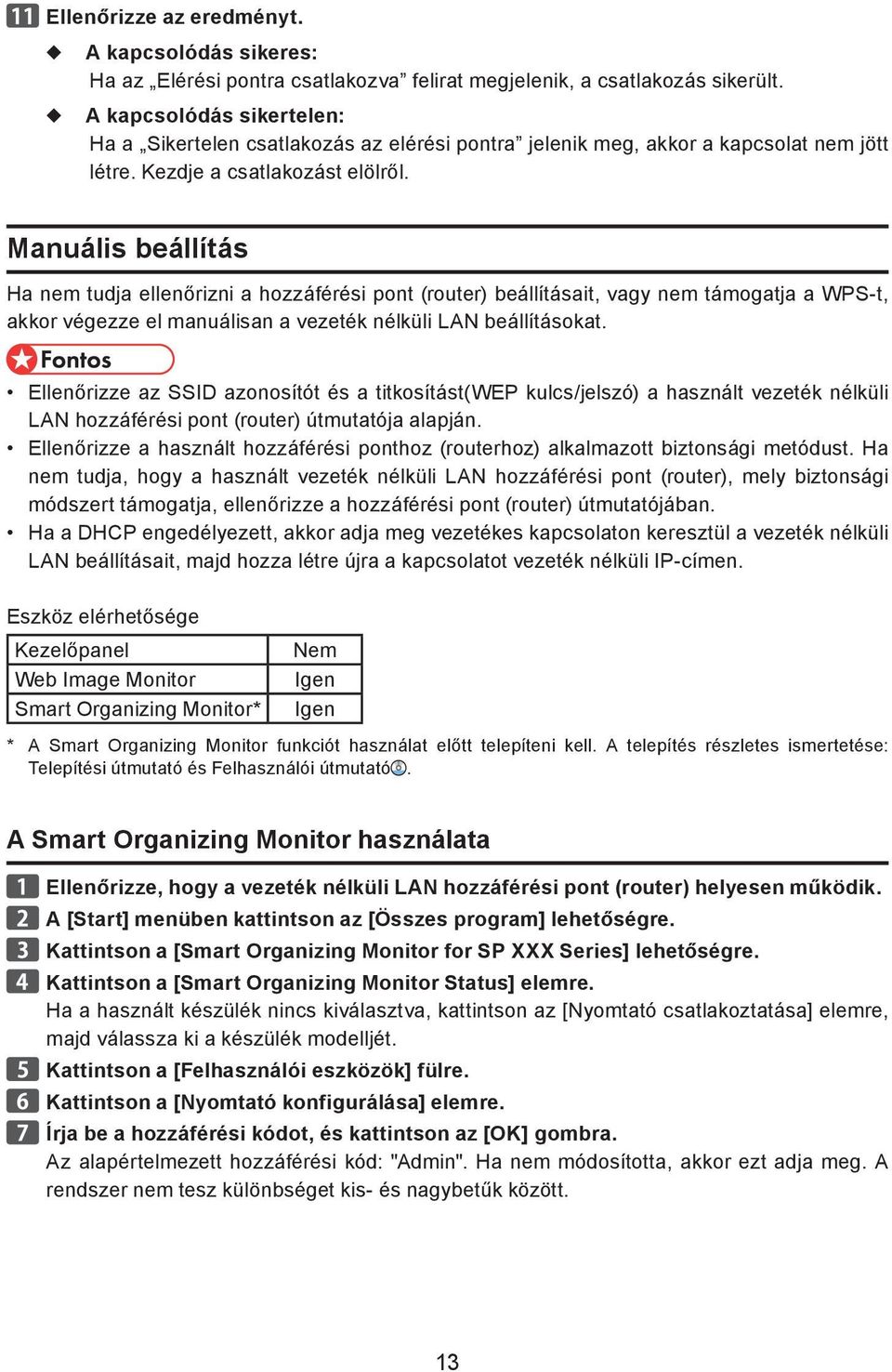

13 Ellenőrizze az eredményt. A kapcsolódás sikeres: Ha az Elérési pontra csatlakozva felirat megjelenik, a csatlakozás sikerült. A kapcsolódás sikertelen: Ha a Sikertelen csatlakozás az elérési pontra jelenik meg, akkor a kapcsolat nem jött létre. Kezdje a csatlakozást elölről. Manuális beállítás Ha nem tudja ellenőrizni a hozzáférési pont (router) beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ellenőrizze az SSID azonosítót és a titkosítást(wep kulcs/jelszó) a használt vezeték nélküli LAN hozzáférési pont (router) útmutatója alapján. Ellenőrizze a használt hozzáférési ponthoz (routerhoz) alkalmazott biztonsági metódust. Ha nem tudja, hogy a használt vezeték nélküli LAN hozzáférési pont (router), mely biztonsági módszert támogatja, ellenőrizze a hozzáférési pont (router) útmutatójában. Ha a DHCP engedélyezett, akkor adja meg vezetékes kapcsolaton keresztül a vezeték nélküli LAN beállításait, majd hozza létre újra a kapcsolatot vezeték nélküli IP-címen. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor* Nem Igen Igen * A Smart Organizing Monitor funkciót használat előtt telepíteni kell. A telepítés részletes ismertetése: Telepítési útmutató és Felhasználói útmutató. A Smart Organizing Monitor használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. A [Start] menüben kattintson az [Összes program] lehetőségre. Kattintson a [Smart Organizing Monitor for SP XXX Series] lehetőségre. Kattintson a [Smart Organizing Monitor Status] elemre. Ha a használt készülék nincs kiválasztva, kattintson az [Nyomtató csatlakoztatása] elemre, majd válassza ki a készülék modelljét. Kattintson a [Felhasználói eszközök] fülre. Kattintson a [Nyomtató konfigurálása] elemre. Írja be a hozzáférési kódot, és kattintson az [OK] gombra. Az alapértelmezett hozzáférési kód: "Admin". Ha nem módosította, akkor ezt adja meg. A rendszer nem tesz különbséget kis- és nagybetűk között. 13

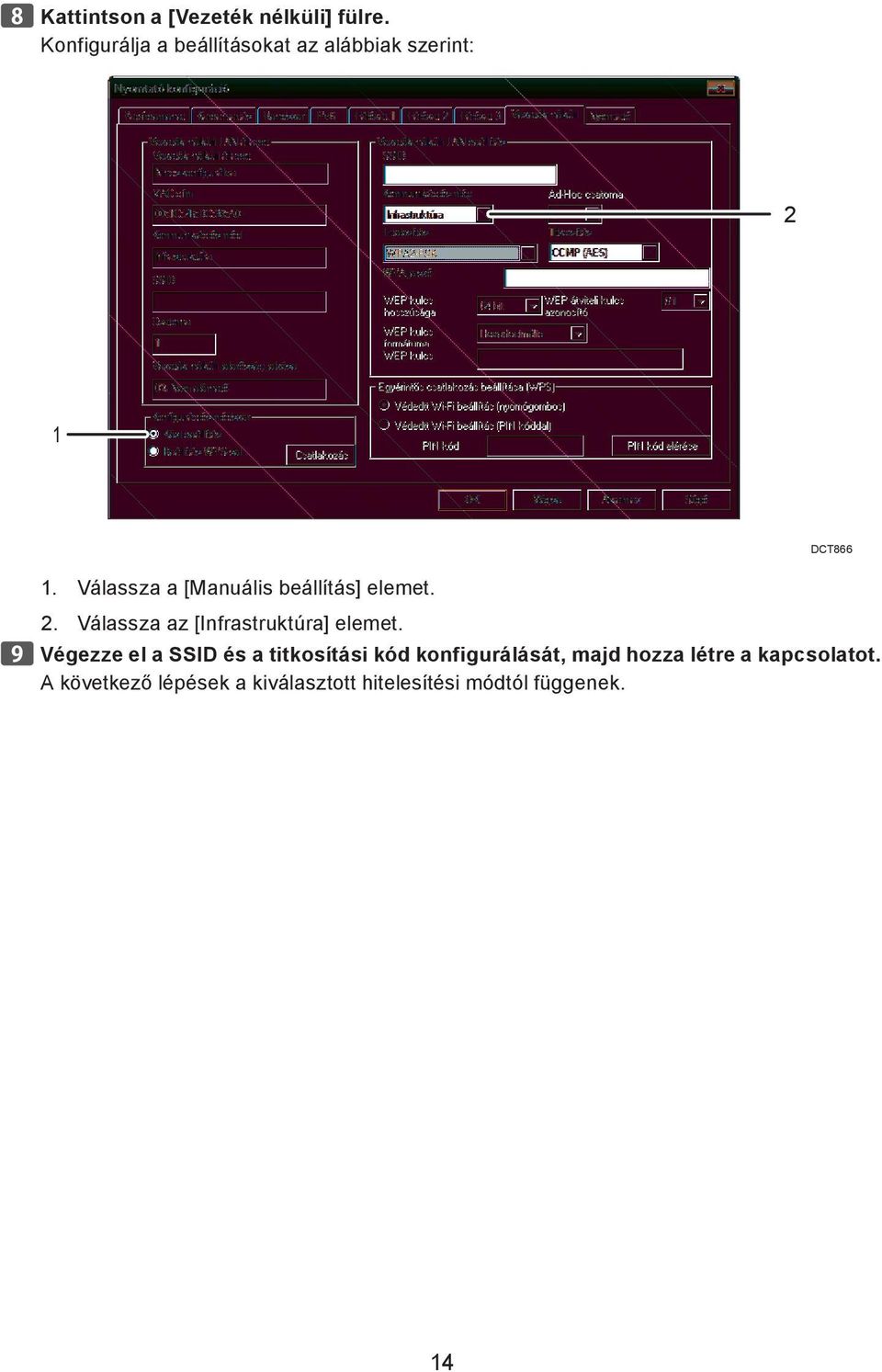

14 Kattintson a [Vezeték nélküli] fülre. Konfigurálja a beállításokat az alábbiak szerint: Válassza a [Manuális beállítás] elemet. 2. Válassza az [Infrastruktúra] elemet. Végezze el a SSID és a titkosítási kód konfigurálását, majd hozza létre a kapcsolatot. A következő lépések a kiválasztott hitelesítési módtól függenek. DCT866 14

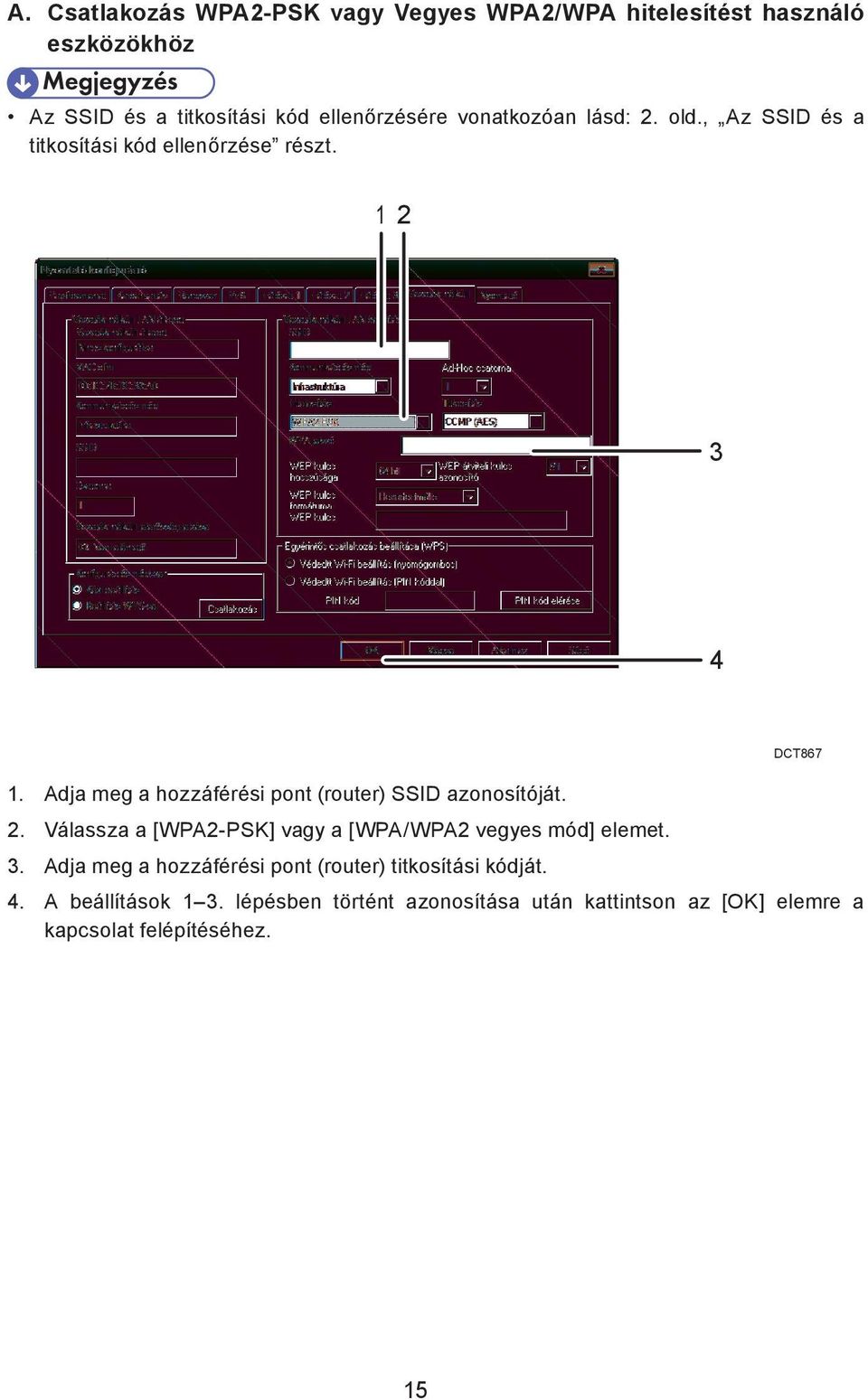

15 A. Csatlakozás WPA2-PSK vagy Vegyes WPA2/WPA hitelesítést használó eszközökhöz Az SSID és a titkosítási kód ellenőrzésére vonatkozóan lásd: 2. old., Az SSID és a titkosítási kód ellenőrzése részt Adja meg a hozzáférési pont (router) SSID azonosítóját. 2. Válassza a [WPA2-PSK] vagy a [WPA/WPA2 vegyes mód] elemet. DCT Adja meg a hozzáférési pont (router) titkosítási kódját. 4. A beállítások 1 3. lépésben történt azonosítása után kattintson az [OK] elemre a kapcsolat felépítéséhez. 15

16 B. Csatlakozás Nyitott rendszer vagy Megosztott kulcs hitelesítést használó eszközökhöz Az SSID és a titkosítási kód ellenőrzésére vonatkozóan lásd: 2. old., Az SSID és a titkosítási kód ellenőrzése részt. Ha a [Titkosítás] beállítása [Nincs], akkor nem kell megadni a WEP kódot. Kattintson az [OK] gombra Adja meg a hozzáférési pont (router) SSID azonosítóját. 2. Válassza az [Nyitott rendszer] vagy a [Megosztott kulcs] elemet. 3. Válassza ki a titkosítási módot. 4. Válassza ki az azonosítót. 5. Válassza ki a 64 bit vagy 128 bit értéket. 6. Válassza az ASCII vagy a Hexadecimális lehetőséget. 7. Adja meg a hozzáférési pont (router) titkosítási kódját. DCT A beállítások 1 7. pontbeli konfigurálása után kattintson az [OK] gombra a kapcsolat létrehozásához. Nyomja meg a [Wi-Fi] gombot. DCT869 16

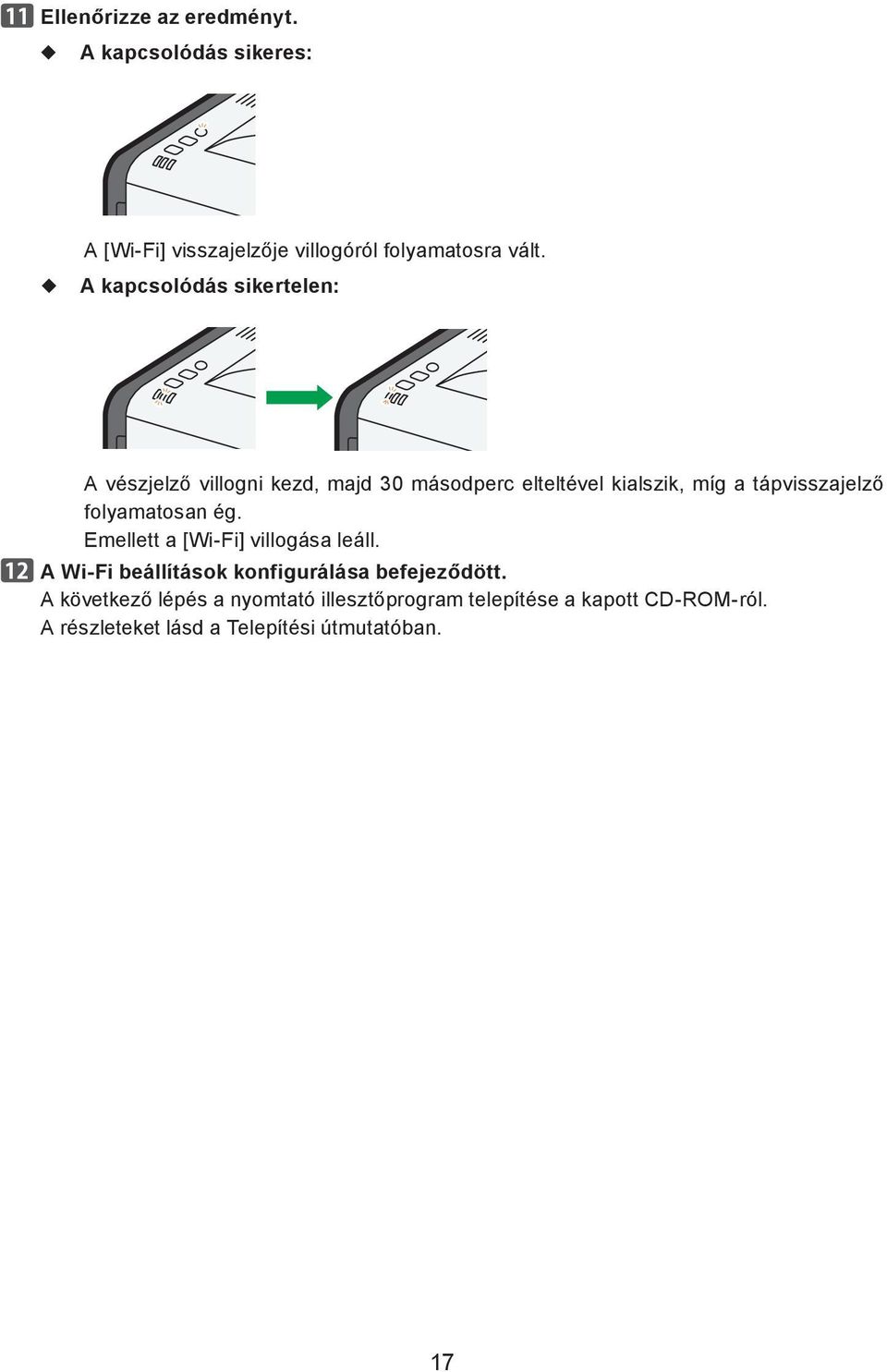

17 Ellenőrizze az eredményt. A kapcsolódás sikeres: A [Wi-Fi] visszajelzője villogóról folyamatosra vált. A kapcsolódás sikertelen: A vészjelző villogni kezd, majd 30 másodperc elteltével kialszik, míg a tápvisszajelző folyamatosan ég. Emellett a [Wi-Fi] villogása leáll. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés a nyomtató illesztőprogram telepítése a kapott CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. 17

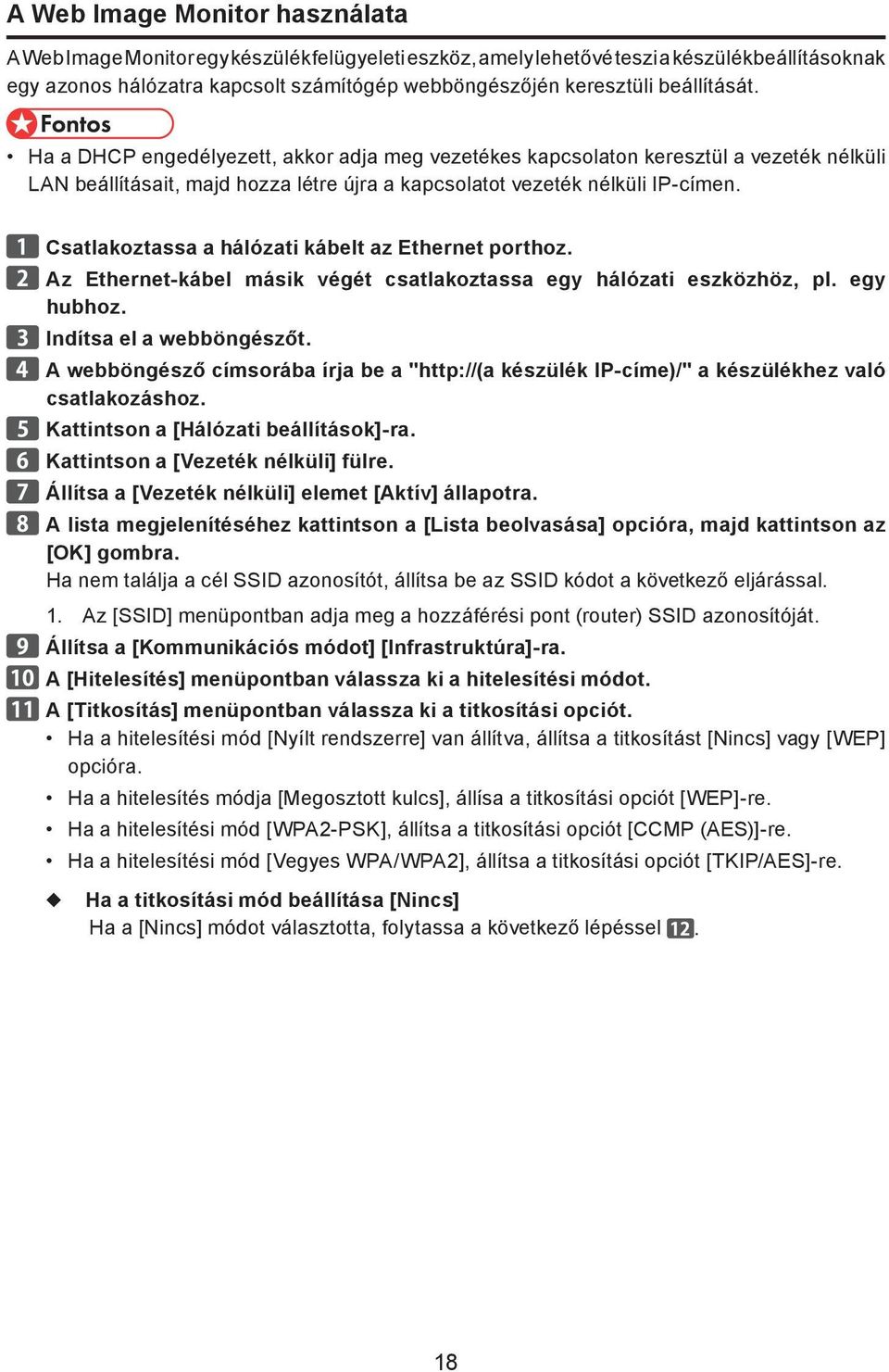

18 A Web Image Monitor használata A Web Image Monitor egy készülékfelügyeleti eszköz, amely lehetővé teszi a készülékbeállításoknak egy azonos hálózatra kapcsolt számítógép webböngészőjén keresztüli beállítását. Ha a DHCP engedélyezett, akkor adja meg vezetékes kapcsolaton keresztül a vezeték nélküli LAN beállításait, majd hozza létre újra a kapcsolatot vezeték nélküli IP-címen. Csatlakoztassa a hálózati kábelt az Ethernet porthoz. Az Ethernet-kábel másik végét csatlakoztassa egy hálózati eszközhöz, pl. egy hubhoz. Indítsa el a webböngészőt. A webböngésző címsorába írja be a " készülék IP-címe)/" a készülékhez való csatlakozáshoz. Kattintson a [Hálózati beállítások]-ra. Kattintson a [Vezeték nélküli] fülre. Állítsa a [Vezeték nélküli] elemet [Aktív] állapotra. A lista megjelenítéséhez kattintson a [Lista beolvasása] opcióra, majd kattintson az [OK] gombra. Ha nem találja a cél SSID azonosítót, állítsa be az SSID kódot a következő eljárással. 1. Az [SSID] menüpontban adja meg a hozzáférési pont (router) SSID azonosítóját. Állítsa a [Kommunikációs módot] [Infrastruktúra]-ra. A [Hitelesítés] menüpontban válassza ki a hitelesítési módot. A [Titkosítás] menüpontban válassza ki a titkosítási opciót. Ha a hitelesítési mód [Nyílt rendszerre] van állítva, állítsa a titkosítást [Nincs] vagy [WEP] opcióra. Ha a hitelesítés módja [Megosztott kulcs], állísa a titkosítási opciót [WEP]-re. Ha a hitelesítési mód [WPA2-PSK], állítsa a titkosítási opciót [CCMP (AES)]-re. Ha a hitelesítési mód [Vegyes WPA/WPA2], állítsa a titkosítási opciót [TKIP/AES]-re. Ha a titkosítási mód beállítása [Nincs] Ha a [Nincs] módot választotta, folytassa a következő lépéssel. 18

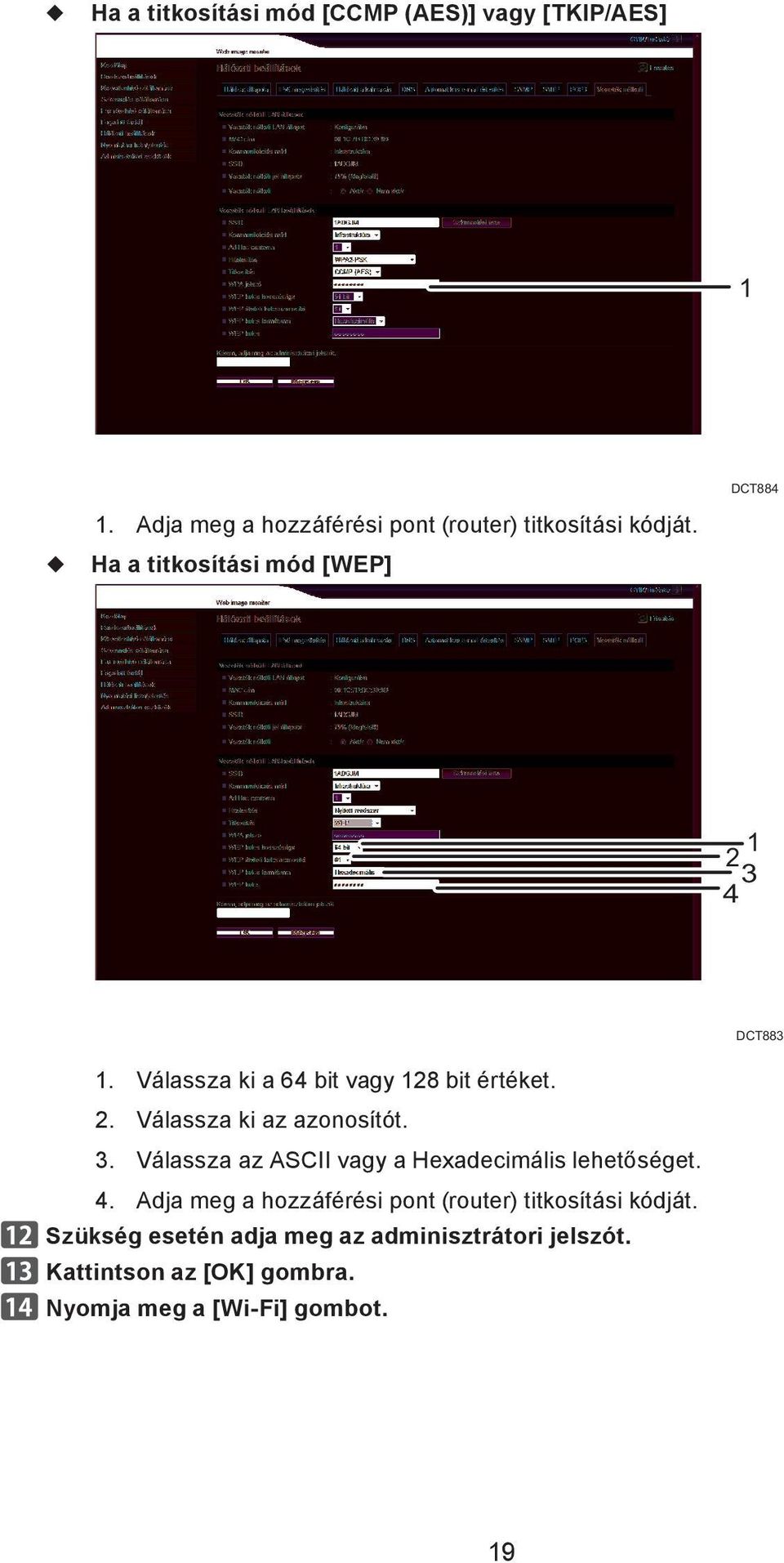

19 Ha a titkosítási mód [CCMP (AES)] vagy [TKIP/AES] 1 DCT Adja meg a hozzáférési pont (router) titkosítási kódját. Ha a titkosítási mód [WEP] DCT Válassza ki a 64 bit vagy 128 bit értéket. 2. Válassza ki az azonosítót. 3. Válassza az ASCII vagy a Hexadecimális lehetőséget. 4. Adja meg a hozzáférési pont (router) titkosítási kódját. Szükség esetén adja meg az adminisztrátori jelszót. Kattintson az [OK] gombra. Nyomja meg a [Wi-Fi] gombot. 19

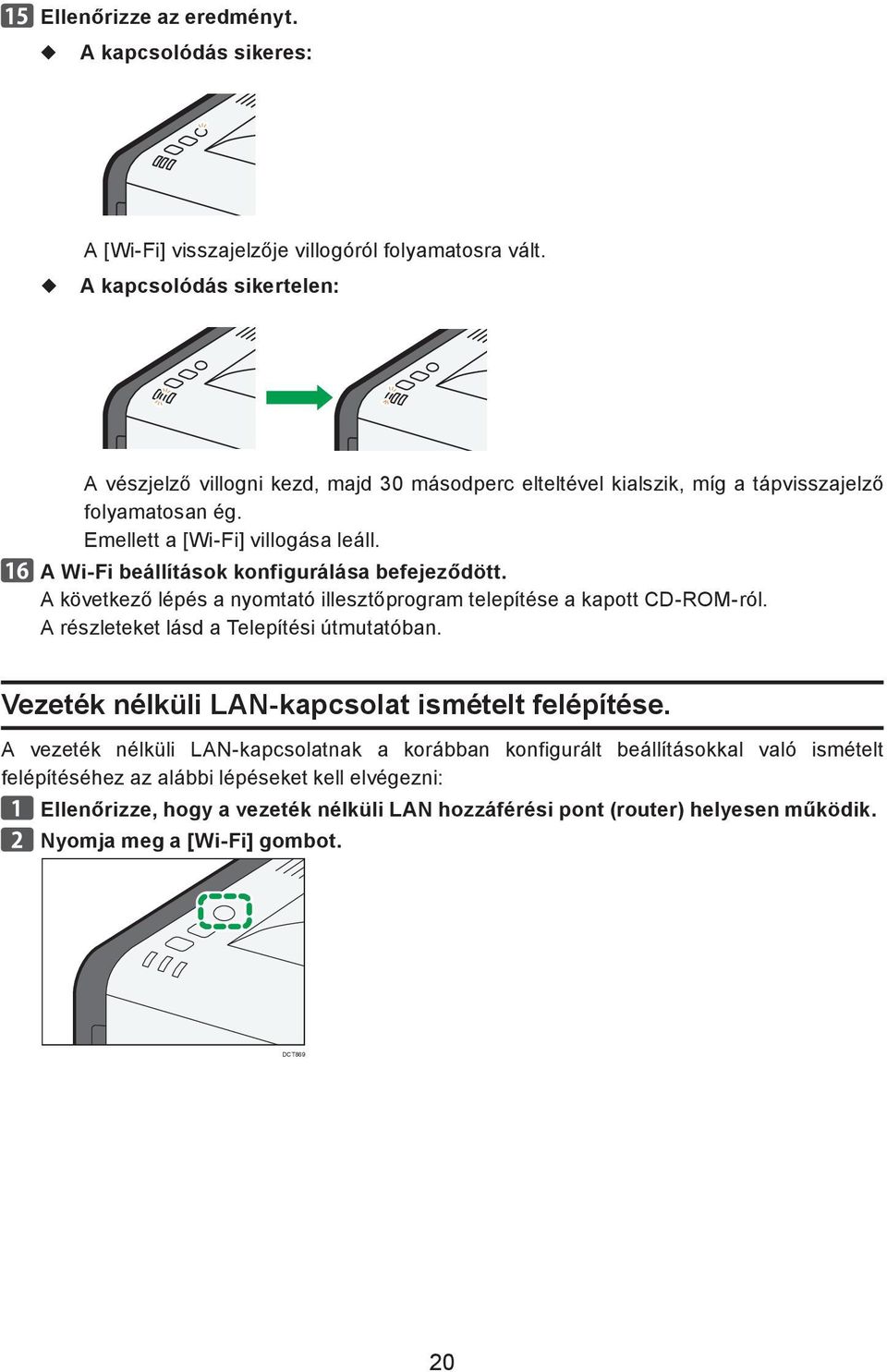

20 Ellenőrizze az eredményt. A kapcsolódás sikeres: A [Wi-Fi] visszajelzője villogóról folyamatosra vált. A kapcsolódás sikertelen: A vészjelző villogni kezd, majd 30 másodperc elteltével kialszik, míg a tápvisszajelző folyamatosan ég. Emellett a [Wi-Fi] villogása leáll. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés a nyomtató illesztőprogram telepítése a kapott CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. Vezeték nélküli LAN-kapcsolat ismételt felépítése. A vezeték nélküli LAN-kapcsolatnak a korábban konfigurált beállításokkal való ismételt felépítéséhez az alábbi lépéseket kell elvégezni: Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Nyomja meg a [Wi-Fi] gombot. DCT869 20

21 4. Konfigurálja a vezeték nélküli LAN hálózatot (SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/ SP 213SNw/SP 213SUw/SP 213SFw/SP 213SFNw) Vezeték nélküli LAN engedélyezése Nyomja meg a [Felhasználói eszközök] gombot. DCT845 Nyomja meg a [ ] vagy [ ] gombot a [Hálózati beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi] kiválasztásához, majd nyomja meg az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi engedélyezése] kiválasztásához, majd nyomja meg az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Engedélyezés] kiválasztásához, majd nyomja meg az [OK] gombot. Térjen vissza a kezdőképernyőhöz a [Felhasználói eszközök] gomb segítségével. A beállítás módosítása után a készülék automatikusan újraindul. A jelszó az [Admin. eszk] menühöz való hozzáféréshez az [Admin. eszközök lezárása] alatt. [Wi-Fi kód] megadása Válassza ki a [Wi-Fi] gomb lenyomásakor megjeleníteni kívánt módot. Nyomja meg a [Felhasználói eszközök] gombot. DCT845 Nyomja meg a [ ] vagy [ ] gombot a [Hálózati beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 21

22 Ha jelszó megadását kéri a készülék, adja meg azt a számgombok segítségével, majd nyomja meg az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi] kiválasztásához, majd nyomja meg az [OK] gombot. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi kód] kiválasztásához, majd nyomja meg az [OK] gombot. Az [Infrastruktúra mód] kiválasztásához nyomja meg a [ ] vagy [ ], majd a [OK] gombot. Térjen vissza a kezdőképernyőhöz a [User Tools] (felhasználói eszközök) gomb segítségével. A jelszó az [Admin. eszk] menühöz való hozzáféréshez az [Admin. eszközök lezárása] alatt. Egyszerű beállítás a WPS gomb segítségével Ha a hozzáférési pont (router) nem érzékelhető két percen belül, a keresési folyamat leáll. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor Igen Nem Nem A vezérlőpult használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Tartsa lenyomva a [Wi-Fi] gombot. DCT853 Ha a [Wi-Fi engedélyezése] beállítása [Tiltott], akkor használhatja a [Wi-Fi] kódot. Nyomja meg a [PBC] elemet. Nyomja meg az [Igen] gombot. "Kérjük, nyomja meg az [AP] gombot 2 percen belül" üzenet jelenik meg, és a készülék elkezdi a PCB módban való csatlakozást. 22

23 Két percen belül nyomja meg a WPS gombot a hozzáférési ponton (router). WPS CHV607 Amennyiben a kapcsolat sikeresen létrejött, a Kapcsolódás AP-hez sikerült. üzenet jelenik meg a kijelzőn. Amennyiben a kapcsolat nem jött létre, a Kapcsolódás AP-hez nem sikerült. üzenet jelenik meg a kijelzőn. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés az illesztőprogram telepítése a CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. Egyszerű telepítés PIN kód használatával: Ha a hozzáférési pont (router) nem érzékelhető két percen belül, a keresési folyamat leáll. Kapcsolat létrehozásához PIN kód segítségével használjon vezeték nélküli LAN hozzáférési ponthoz (router) kapcsolódó számítógépet. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor Igen Nem Nem A vezérlőpult használata Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Nyissa meg a vezeték nélküli LAN hozzáférési pont (Router) PIN kód konfigurációs képernyőjét a számítógépén. 23

24 Tartsa lenyomva a [Wi-Fi] kód. DCT853 Ha a [Wi-Fi engedélyezése] beállítása [Tiltott], akkor használhatja a [Wi-Fi] kódot. Nyomja meg a [PIN] elemet. Ellenőrizze a PIN kódot. PIN XXXXXXXX Adja meg a készülék PIN kódját a hozzáférési pont (router) weboldalán. Nyomja meg a [Csatl.] gombot. PIN XXXXXXXX Hajtsa végre a WPS-t (PIN system) a hozzáférési pont (router) weboldaláról. Amennyiben a kapcsolat sikeresen létrejött, a Kapcsolódás AP-hez sikerült. üzenet jelenik meg a kijelzőn. Amennyiben a kapcsolat nem jött létre, a Kapcsolódás AP-hez nem sikerült. üzenet jelenik meg a kijelzőn. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés az illesztőprogram telepítése a CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. 24

25 Manuális beállítás Amennyiben nem tudja ellenőrizni a hozzáférési pont (router) beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ellenőrizze az SSID azonosítót és a titkosítást(wep kulcs/jelszó) a használt vezeték nélküli LAN hozzáférési pont (router) útmutatója alapján. Ellenőrizze a használt hozzáférési ponthoz (routerhez) alkalmazott biztonsági metódust. Ha nem tudja, hogy a használt vezeték nélküli LAN hozzáférési pont (router), mely biztonsági módszert támogatja, ellenőrizze a hozzáférési pont (router) útmutatójában. Eszköz elérhetősége Kezelőpanel Web Image Monitor Smart Organizing Monitor Igen Igen Nem A vezérlőpult használata Ha korábban már konfigurált vezeték nélküli LAN-beállításokat, akkor azokat most megadhatja a [Hálózati beállítások] alatti [Beállító varázsló] elemmel is. A [Beállítás varázsló] részeletes ismertetése: Felhasználói útmutató. Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Nyomja meg a [Wi-Fi] gombot. DCT853 Ha a [Wi-Fi engedélyezése] beállítása [Tiltott], akkor használhatja a [Wi-Fi] kódot. Ha először a [Frekvenciacsatorna] jelenik meg, állítsa a [Wi-Fi kód] beállítását [Infrastruktúra] módra. 25

26 Keresse meg az SSID azonosítót a listában, válassza ki a cél SSID-t, majd nyomja meg a [Követk.] gombot. Ha nem találja a cél SSID azonosítót, állítsa be az SSID kódot a következő eljárással. 1. Válassza az [SSID-bemenet] módot, majd nyomja meg a [Követk.] gombot. 2. Adja meg az SSID azonosítót a számbillentyűkkel és nyomja meg az [Követk.] gombot. Az SSID ellenőrzésére vonatkozó részletekért lásd: 2. old., SSID azonosító és titkosítási kód ellenőrzése részt. Válassza ki a hitelesítési módszert, majd kattintson a [Tovább] gombra. A következő lépések a kiválasztott hitelesítési módtól függenek. A folytatáshoz lépjen a lépéshez. Ha a hitelesítési mód [WPA2-PSK] vagy [Vegyes WPA2/WPA] Ha a hitelesítési mód [Nyitott rendszer] vagy [Megosztott kód] 26

27 Csatlakozás WPA2-PSK vagy Vegyes WPA2/WPA hitelesítést használó eszközökhöz Adja meg a titkosítási kódot a számbillentyűkkel és nyomja meg a [Csatlakozás] gombot. A titkosítási kód ellenőrzésére vonatkozóan lásd: 2. old. SSID azonosító és titkosítási kód ellenőrzése részt. Részletes ismertetése: 3. old., A titkosítási kód karaktereinek száma, 1. old., A vezeték nélküli LAN-beállítások folytatása előtt. Nyomja meg az [Igen] gombot. A [Wi-Fi állapota] megnyomásával ellenőrizze a csatlakozást. [Felhasználói eszközök] gomb [Hálózati beálltások] [Wi-Fi] [Wi-Fi állapot] Ha a "Connected" felirat megjelenik, a csatlakozás sikerült. Ha a "Csatlakozás..." felirat jelenik meg, a csatlakozás folyamatban van. Amikor Leválasztva felirat jelenik meg, a csatlakozás nem sikerült. Kezdje a csatlakozást elölről. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés az illesztőprogram telepítése a CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. Csatlakozás Nyitott rendszer vagy Megosztott kód hitelesítést használó eszközökhöz Válassza ki a titkosítási módot, majd kattintson a [Követk.] gombra. A számgombokkal írja be a titkosítási kódot és az azonosítót, majd nyomja meg a [Csatl.] gombot. Az azonosítóra a titkosítási kulcs azonosításához van szükség. Négy titkosítási kulcs regisztrálható (1-4 azonosítójú). A titkosítási kód ellenőrzésére vonatkozóan lásd: 2. old. SSID azonosító és titkosítási kód ellenőrzése részt. Részletes ismertetése: 3. old., A titkosítási kód karaktereinek száma, 1. old., A vezeték nélküli LAN-beállítások folytatása előtt. 27

28 Nyomja meg az [Igen] gombot. A [Wi-Fi állapota] megnyomásával ellenőrizze a csatlakozást. [Felhasználói eszközök] key [Hálózati beálltások] [Wi-Fi] [Wi-Fi állapota] Ha a "Connected" felirat megjelenik, a csatlakozás sikerült. Ha a "Csatlakozás..." felirat jelenik meg, a csatlakozás folyamatban van. Amikor Leválasztva felirat jelenik meg, a csatlakozás nem sikerült. Kezdje a csatlakozást elölről. A Wi-Fi beállítások konfigurálása befejeződött. A következő lépés az illesztőprogram telepítése a CD-ROM-ról. A részleteket lásd a Telepítési útmutatóban. A Web Image Monitor használata A Web Image Monitor ugyanúgy konfigurálhatő, mint az SP 212w/SP 212Nw/SP 213w/SP 213Nw modell. A Web Image Monitor beállításainak konfigurálási ismertetése: 18. old., A Web Image Monitor használata. Ellenőrizze az eredményt. [Felhasználói eszközök] gomb [Hálózati beálltások] [Wi-Fi] [Wi-Fi állapotjelentés] Ha a "Connected" felirat megjelenik, a csatlakozás sikerült. Ha a "Csatlakozás..." felirat jelenik meg, a csatlakozás folyamatban van. Amikor Leválasztva felirat jelenik meg, a csatlakozás nem sikerült. Kezdje a csatlakozást elölről. Vezeték nélküli LAN-kapcsolat ismételt felépítése. A vezeték nélküli LAN-kapcsolatnak a korábban konfigurált beállításokkal való ismételt felépítéséhez az alábbi lépéseket kell elvégezni: Ellenőrizze, hogy a vezeték nélküli LAN hozzáférési pont (router) helyesen működik. Nyomja meg a [Wi-Fi] gombot. Villog a [Wi-Fi] gomb. DCT853 28

29 5. Karbantartás Csatlakoztatási problémák Ha a kapcsolódási beállítások újrakonfigurálása után problémák jelentkeznek, ellenőrizze az alábbiakat: Helyesen konfigurálta a vezeték nélküli hozzáférési pont (router) beállításait? Ellenőrizze, hogy a WPS funkció nincs-e "inactive" vagy "Off" állapotban. A beállításuktól függően más funkciók is zavarhatják a WPS funkciót. Részletekért olvassa el a vezeték nélküli LAN hozzáférési pont (router) kézikönyvét. A vezeték nélküli LAN hozzáférési pont (router) olyan helyen van, ahol rádióhullámokat fogadhat? Az, hogy a készülékek hol képesek rádióhullámokat fogadni, az épület szerkezetétől függ. Ha a készülék a vezeték nélküli LAN hozzáférési ponttól (router) távol van, helyezze közelebb. Ezt követően csatlakoztassa a készüléket az eszközökhöz. A WPS gombot nyomta meg? A WPS gombnak különböző nevei vannak, a megnyomási és nyomva tartási idők a használt vezeték nélküli LAN hozzáférési ponttól (router) függően változhatnak. Annak részleteiért, hogy melyik gombot és milyen hosszan kell megnyomnia, hivatkozzon a kézikönyvre. Helyesen konfigurálta a PIN kódot? Végezze el a PIN kód helyes konfigurálását a vezeték nélküli LAN hozzáférési pont (router) kézikönyvének megfelelően. Ellenőrizze a PIN kódot, amikor megjelenik vagy kinyomtatja. A kommunikációs mód Ad-Hoc módra van állítva? Állítsa a kommunikációt Infrastruktúra módra. SP 212w/SP 212Nw/SP 213w/SP 213Nw (Smart Organizing Monitor) [Felhasználói eszközök] tab [Printer konfigurálása] [Vezeték nélküli] fül [Kommunikációs mód] [Infrastruktúra] SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw [Felhasználói eszközök] key [Hálózati beálltások] [Wi-Fi] [Beállítás varázsló] [Infrastruktúra mód] Helyes SSID azonosítót és titkosító kódot adott meg? Ügyeljen arra, hogy helyesen adja meg. Az SSID azonosítóban és titkosító kódban a kisés nagybetűk meg vannak különböztetve. A hozzáférési ponthoz (router) megadott titkosítási kód nem konfigurálható. A készülék a WPS 2.0 titkosítást támogatja, alacsonyabb titkosítási módok, mint WEP és TKIP nem használhatók. WEP vagy TKIP titkosítást használó környezethez való csatlakozáshoz adja meg a beállításokat manuálisan a Manuális beállítás szerint vagy állítsa be a hozzáférési pontot (router) biztonságosabb titkosítás használatára. 29

30 A csatlakozás sikerült, de a vezeték nélküli LAN nem használható Ha a kapcsolat létrejött, de a vezeték nélküli LAN nem használható, ellenőrizze a következőket: A kapcsolódás a rádióhullámok zavarása miatt is meghiúsulhat. Ha a közelben egy másik vezeték nélküli hálózat van, a vezeték nélküli kapcsolat hibás lehet. Várjon egy kicit, majd kapcsolódjon újra a hálózathoz. Helyesen konfigurálta az IP-cím beállításokat? Ellenőrizze az IP cím beállításainak helyes megadását. A vezeték nélküli LAN csatlakozás IPv4 címének beállítása SP 212w/SP 212Nw/SP 213w/SP 213Nw (Smart Organizing Monitor) [Felhasználói eszközök] fül [IP-cím] SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw (Vezérlőpult) [Felhasználói eszközök] gomb [Hálózati beálltások] [IPv4-konfiguráció] A vezeték nélküli LAN csatlakozás IPv6 címének beállítása Részletes ismertető: Felhasználói útmutató. A korábban létrehozott kapcsolat nem hozható létre újra. A vezeték nélküli LAN beállítások újrakonfigurálásához először állítsa vissza a hálózati beállításokat. SP 212SNw/SP 212SUw/SP 212SFw/SP 212SFNw/SP 213SNw/SP 213SUw/SP 213SFw/ SP 213SFNw (Vezérlőpult) [Felhasználói eszközök] gomb [Admin. eszk.] Beállítások visszaállítása [Hálózati beállítások visszaállítása] [Igen] 30
