Megjegyzés vezeték nélküli LAN felhasználóknak

Átírás

1 Megjegyzés vezeték nélküli LAN felhasználóknak A készülék használata el tt figyelmesen olvassa el ezt a kézikönyvet, és tartsa könnyen hozzáférhet helyen.

2 Megjegyzés vezeték nélküli LAN felhasználóknak A kézikönyvből megtudhatja, hogyan csatlakoztathatja a készüléket a hálózathoz vezeték nélküli LAN kapcsolattal. Az ad hoc mód nem támogatott. Az Ethernet és a vezeték nélküli LAN beállítások egyidejűleg nem lehetnek engedélyezve. A vezeték nélküli hálózati környezet ellenőrzése A vezeték nélküli LAN beállítások elvégzése előtt konfigurálja a készülék IP címét. A készülék IP cím beállításával kapcsolatban részleteket a Felhasználói kézikönyvben talál.. Ellenőrizze a hozzáférési pont működését. CHV600 A vezeték nélküli LAN beállítások előtt csatlakoztassa a vezeték nélküli LAN kábelt az ethernet portba. CHV601 1

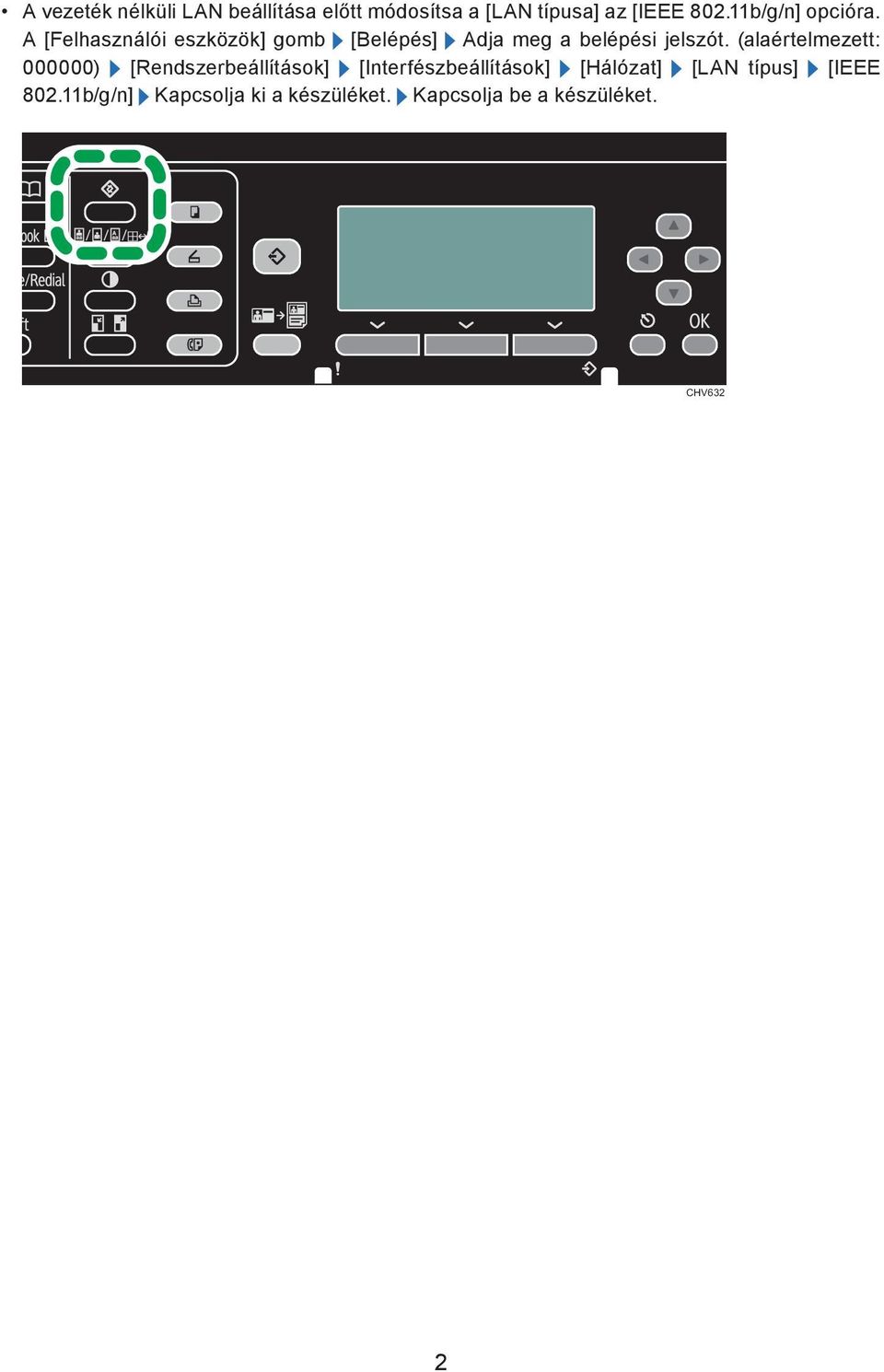

3 A vezeték nélküli LAN beállítása előtt módosítsa a [LAN típusa] az [IEEE b/g/n] opcióra. A [Felhasználói eszközök] gomb [Belépés] Adja meg a belépési jelszót. (alaértelmezett: ) [Rendszerbeállítások] [Interfészbeállítások] [Hálózat] [LAN típus] [IEEE b/g/n] Kapcsolja ki a készüléket. Kapcsolja be a készüléket. CHV632 2

4 A konfigurációs mód kiválasztása A konfigurációs módszer a használt hozzáférési ponttól függ. Az Egyszerű telepítés funkció a vezeték nélküli LAN beállítások automatikus konfigurálására használható. A funkció aktuális neve a használt hozzzáférési ponttól függően eltérhet. Ellenőrizze a hozzáférési pont útmutatóját. Ez a hozzáférési pont támogatja a vezeték nélküli LAN "Egyszerű telep." funkcióját? Igen Nem A hozzáférési ponton van nyomógomb? Igen Egyszerű telepítés - "PBC metódus" 4. oldal, "Egyszerű beállítás a WPS gomb segítségével" Egyszerű telepítés - "PIN metódus" 6. oldal, "Egyszerű telepítés PIN kód használatával" Nem Manuális beállítás 8. oldal, Manuális beállítás CHV604 Manuális beállítás: "Beállítások megadása a Web Image Monitor használatával" Manuális beállítás: "Beállítások megadása a kezelőpanel használatával" 3

5 Egyszerű beállítás a WPS gomb segítségével 1. Kapcsolja be a készüléket. CHV Nyomja meg a [Felhasználói eszközök] gombot. 3. Nyomja meg a [Belépés] gombot. 4. Adja meg a belépési jelszót, majd nyomja meg az [OK] gombot. Ha első alkalommal jelentkezik be, adja meg a "000000" alapértelmezett jelszót. CHV Nyomja meg a [ ] vagy a [ ] gombot a [Rendszerbeáll.] megjelenítéséhez, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] vagy a [ ] gombot a [Interfészbeállítások] megjelenítéséhez, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot az [IEEE ] megjelenítéséhez, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy [ ] gombot a [Egyszerű telep.] megjelenítéséhez, majd nyomja meg az [OK] gombot. IEEE b/g/n Részl. beáll. Egyszerű telep. Jelenlegi állapot 1/1 4

6 9. Nyomja meg a WPS gombot a hozzáférési ponton. WPS CHV Nyomja meg a [ ] vagy [ ] gombot a [PBC metódus] megjelenítéséhez, majd nyomja meg az [OK] gombot. Egyszerű telep.: PBC metódus 1/1 PIN metódus Amennyiben a kapcsolat sikeresen létrejött, a "Kapcsolódás AP-hez sikerült." üzenet jelenik meg a kijelzőn. Amennyiben a kapcsolat nem jött létre, a Kapcsolódás AP-hez nem sikerült. üzenet jelenik meg a kijelzőn. Ez esetben kezdje ismét a 8. lépéstől. Ha ez a probléma továbbra is fennáll, ellenőrizze a hozzáférési pont megfelelő működését. Amennyiben a hozzáférési pont megfelelően működik, és a problémát nem sikerült megoldani, vegye fel a kapcsolatot a kereskedelmi illetve a szerviz képviselőjével. Ha a hozzáférési pont nem érzékelhető 120 másodpercen belül, a keresési folyamat leáll. 5

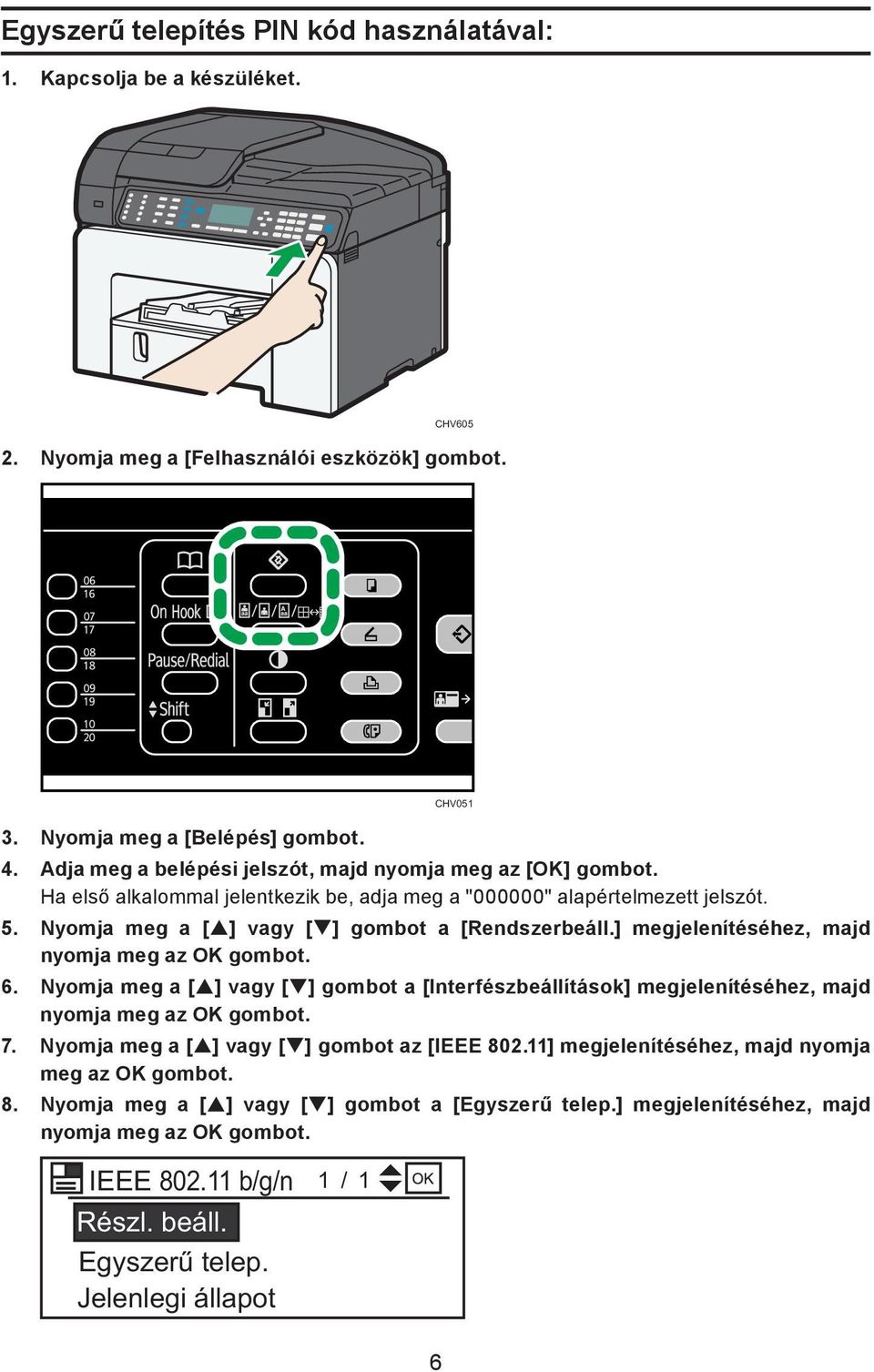

7 Egyszerű telepítés PIN kód használatával: 1. Kapcsolja be a készüléket. CHV Nyomja meg a [Felhasználói eszközök] gombot. 3. Nyomja meg a [Belépés] gombot. 4. Adja meg a belépési jelszót, majd nyomja meg az [OK] gombot. Ha első alkalommal jelentkezik be, adja meg a "000000" alapértelmezett jelszót. CHV Nyomja meg a [ ] vagy [ ] gombot a [Rendszerbeáll.] megjelenítéséhez, majd nyomja meg az OK gombot. 6. Nyomja meg a [ ] vagy [ ] gombot a [Interfészbeállítások] megjelenítéséhez, majd nyomja meg az OK gombot. 7. Nyomja meg a [ ] vagy [ ] gombot az [IEEE ] megjelenítéséhez, majd nyomja meg az OK gombot. 8. Nyomja meg a [ ] vagy [ ] gombot a [Egyszerű telep.] megjelenítéséhez, majd nyomja meg az OK gombot. IEEE b/g/n Részl. beáll. Egyszerű telep. Jelenlegi állapot 1/1 6

8 9. Nyomja meg a [ ] vagy [ ] gombot a [PIN metódus] megjelenítéséhez, majd nyomja meg az OK gombot Egyszerű telep.: PBC metódus 1/1 PIN metódus 10. Ellenőrrize a készülék PIN-jét. PIN metódus: Kapcsl. 11. Adja meg a készülék PIN-jét a hozzáférési pont weboldalán. CHV609 Részletekért nézze meg a vezeték nélküli LAN hozzáférési ponthoz kapott kézikönyvet. 12. Hajtsa végre a WPS-t (PIN rendszer) a hozzáférési pont weboldaláról. 13. Nyomja meg a [Kapcsl.] gombot. Amennyiben a kapcsolat sikeresen létrejött, a "Kapcsolódás AP-hez sikerült." üzenet jelenik meg a kijelzőn. Amennyiben a kapcsolat nem jött létre, a "Kapcsolódás AP-hez nem sikerült." üzenet jelenik meg a kijelzőn. Ez esetben kezdje ismét a 10. lépéstől. Ha ez a probléma továbbra is fennáll, ellenőrizze a hozzáférési pont megfelelő működését. Amennyiben a hozzáférési pont megfelelően működik, és a problémát nem sikerült megoldani, vegye fel a kapcsolatot a kereskedelmi illetve a szerviz képviselőjével. 7

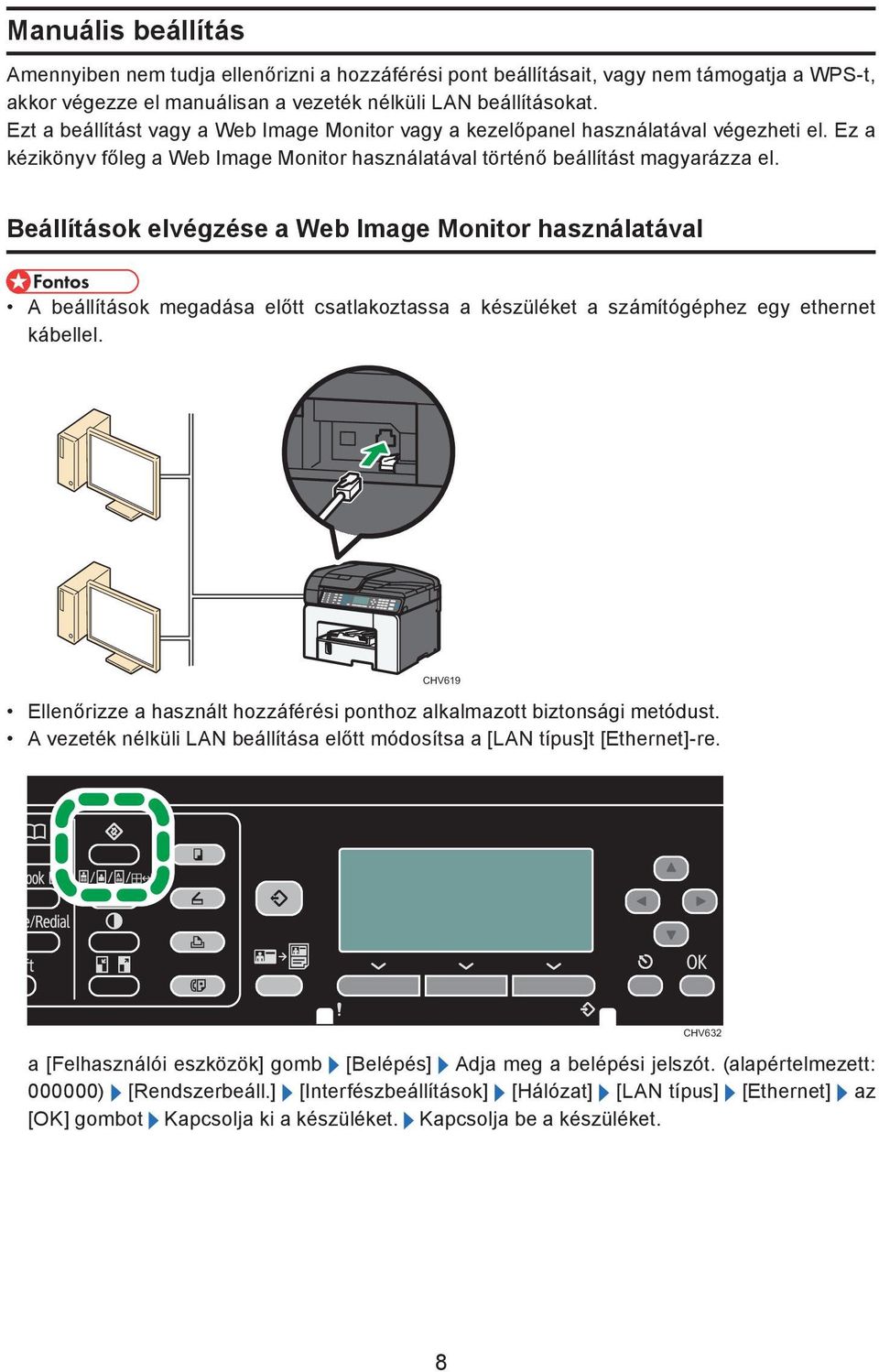

9 Manuális beállítás Amennyiben nem tudja ellenőrizni a hozzáférési pont beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ezt a beállítást vagy a Web Image Monitor vagy a kezelőpanel használatával végezheti el. Ez a kézikönyv főleg a Web Image Monitor használatával történő beállítást magyarázza el. Beállítások elvégzése a Web Image Monitor használatával A beállítások megadása előtt csatlakoztassa a készüléket a számítógéphez egy ethernet kábellel. CHV619 Ellenőrizze a használt hozzáférési ponthoz alkalmazott biztonsági metódust. A vezeték nélküli LAN beállítása előtt módosítsa a [LAN típus]t [Ethernet]-re. a [Felhasználói eszközök] gomb [Belépés] Adja meg a belépési jelszót. (alapértelmezett: ) [Rendszerbeáll.] [Interfészbeállítások] [Hálózat] [LAN típus] [Ethernet] az [OK] gombot Kapcsolja ki a készüléket. Kapcsolja be a készüléket. CHV632 8

10 Ellenőrizze a készülék IP címét. 1 2 a [Felhasználói eszközök] key (1) [Rendszerbeállítások] [Interfészbeállítások] [Hálózat] [Készülék IPV4 címe] [IP cím] a [Kilépés] gomb (2) A kezelőpanel visszatér a kezdeti képernyőre. Kész.IPv4 címe : 1/1 Automatikus (DHCP) Adja meg IP cím Alhál. m MAC cím CHV654 9

11 1. Indítsa el a webböngészőt. 2. A címsorba írja be a következőt: készülék IP-címe vagy gazdaneve)/ 3. Írja be az adminisztrátori jelszót, majd kattintson a [Belépés] gombra. Ha első alkalommal jelentkezik be, adja meg a "000000" alapértelmezett jelszót. 4. A menü területen kattintson a Konfiguráció-ra. CHV636 CHV638 10

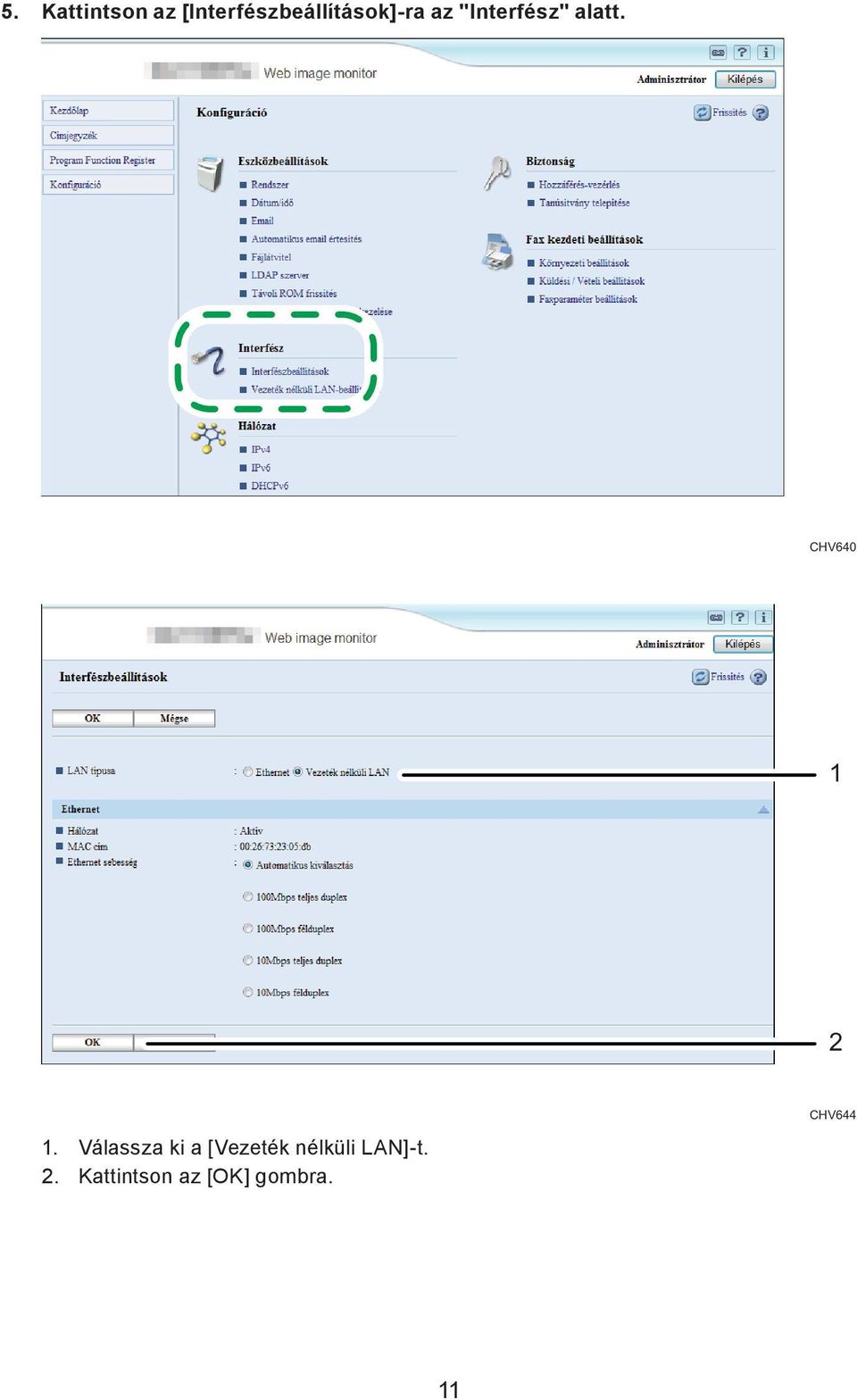

12 5. Kattintson az [Interfészbeállítások]-ra az "Interfész" alatt. CHV CHV Válassza ki a [Vezeték nélküli LAN]-t. 2. Kattintson az [OK] gombra. 11

13 6. Kattintson az [OK]-ra, amikor a "Frissítés befejezve" megjelenik. 7. Kattintson a [Vezeték nélküli LAN-beállítások]-ra az "Interfész" alatt. CHV640 Ha nincs alkalmazott biztonsági metódus CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza az [Nem aktív] lehetőséget. 3. Kattintson az [OK] gombra. 12

14 Ha a biztonsági metódus WEP CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza ki a [WEP] lehetőséget. 3. Adja meg a hozzáférési pont jelszavát. Szükség szerint adja meg a további beállításokat. 4. Kattintson az [OK] gombra. 13

15 Ha a biztonsági metódus WPA-PSK CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza ki a [WPA-PSK] lehetőséget. 3. Válassza ki a [WPA(TKIP)], a [WPA(AES)], vagy a [WPA2(AES)] lehetőséget. 4. Válassza ki a [Jelszó]-t, vagy a [Hex] opciót. 5. Adja meg a hozzáférési pont jelszavát. 6. Kattintson az [OK] gombra. 14

16 Ha a biztonsági metódus WPA-EAP CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza ki a [WPA-EAP] lehetőséget. 3. Válassza ki a [WPA(TKIP)], a [WPA(AES)], vagy a [WPA2(AES)] lehetőséget. 4. Válassza ki a használni kívánt kiterjeszthető hitelesítési protokollt. Adja meg a felhasználói azonosítót a kiterjeszthető hitelesítési protokoll számára (EAP). Adja meg a használni kívánt felhasználói nevet a RADIUS szerver hitelesítéshez. Adja meg a használni kívánt jelszót a RADIUS szerver hitelesítéshez. Szükség szerint adja meg a további beállításokat. 5. Kattintson az [OK] gombra. 15

17 8. Kattintson az [OK]-ra, amikor a "Frissítés befejezve" megjelenik. 9. Kattintson a [Kilépés]-re. 10. Kapcsolja ki a készüléket. CHV Távolítsa el az ethernet kábelt, majd csatlakoztassa a vezeték nélküli LAN kábelt. 12. Kapcsolja be a készüléket. A beállítás kész. CHV601 16

18 Beállítások elvégzése a kezelőpanel használatával A vezeték nélküli LAN beállítása előtt módosítsa a [LAN típusa] az [IEEE b/g/n] opcióra. A nyomtatás előkészítésével kapcsolatban lásd a Felhasználói kézikönyvet. 1. A hálózati interfészbeállítások módosítása. a [Felhasználói eszközök] gomb [Belépés] Adja meg a belépési jelszót. (alapértelmezett: ) [Rendszerbeáll.] [Interfészbeállítások] [Hálózat] [LAN típus] [IEEE b/g/n] az [OK] gomb Kapcsolja ki a készüléket. Kapcsolja be a készüléket. 2. Konfigurálja a vezeték nélküli LAN beállításokat. a [Felhasználói eszközök] gomb [Belépés] Adja meg a jelszavát. (alapértelmezett: ) [Rendszerbeáll.] [Interfészbeállítások] [IEEE ] [Részl. beáll.] az [OK] gomb Kapcsolja ki a készüléket. Kapcsolja be a készüléket. CHV632 17
