1 Megjegyzés vezeték nélküli LAN felhasználóknak A készülék használata el tt figyelmesen olvassa el ezt a kézikönyvet, és tartsa könnyen hozzáférhet helyen.

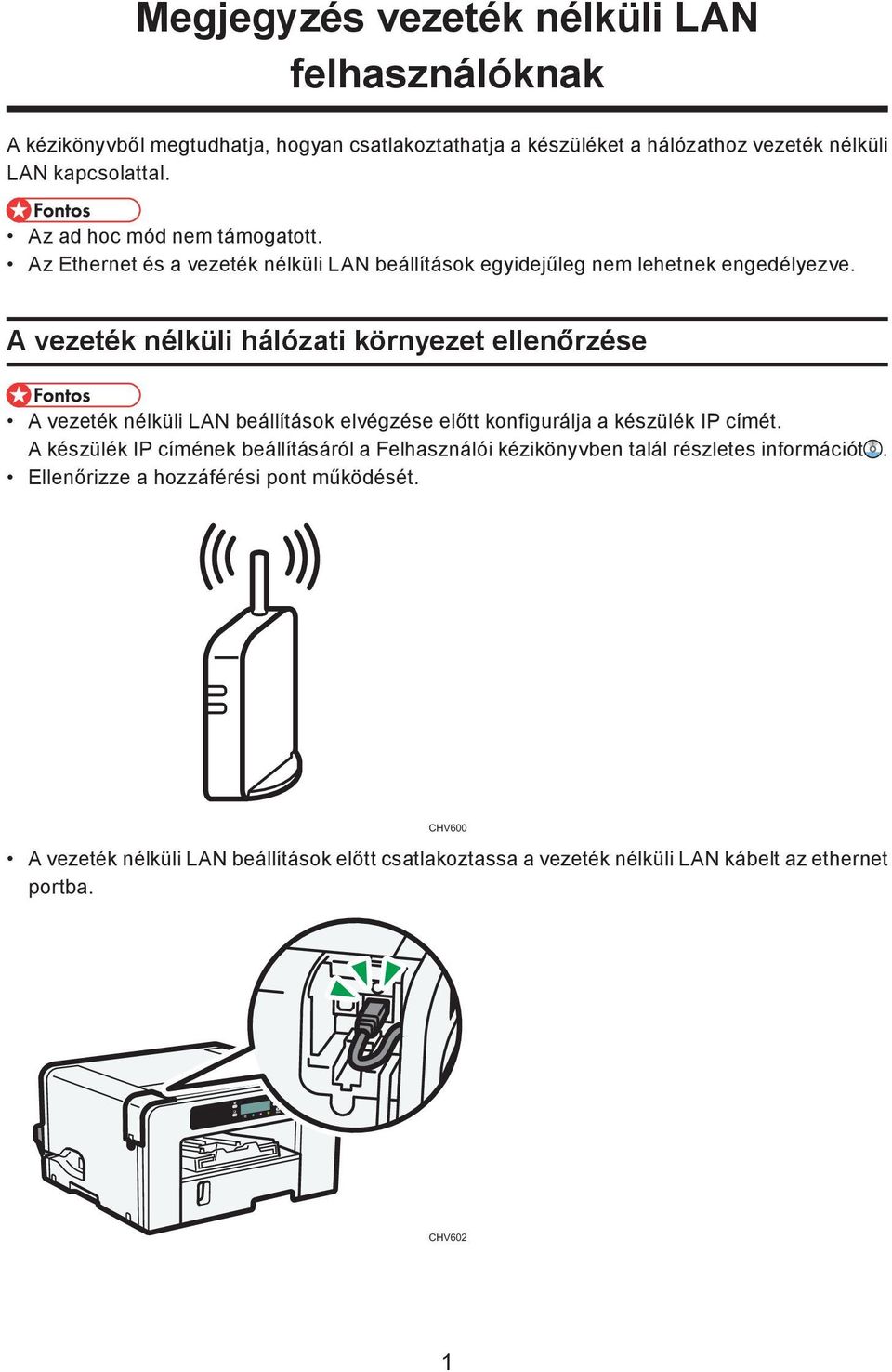

2 Megjegyzés vezeték nélküli LAN felhasználóknak A kézikönyvből megtudhatja, hogyan csatlakoztathatja a készüléket a hálózathoz vezeték nélküli LAN kapcsolattal. Az ad hoc mód nem támogatott. Az Ethernet és a vezeték nélküli LAN beállítások egyidejűleg nem lehetnek engedélyezve. A vezeték nélküli hálózati környezet ellenőrzése A vezeték nélküli LAN beállítások elvégzése előtt konfigurálja a készülék IP címét. A készülék IP címének beállításáról a Felhasználói kézikönyvben talál részletes információt. Ellenőrizze a hozzáférési pont működését. CHV600 A vezeték nélküli LAN beállítások előtt csatlakoztassa a vezeték nélküli LAN kábelt az ethernet portba. CHV602 1

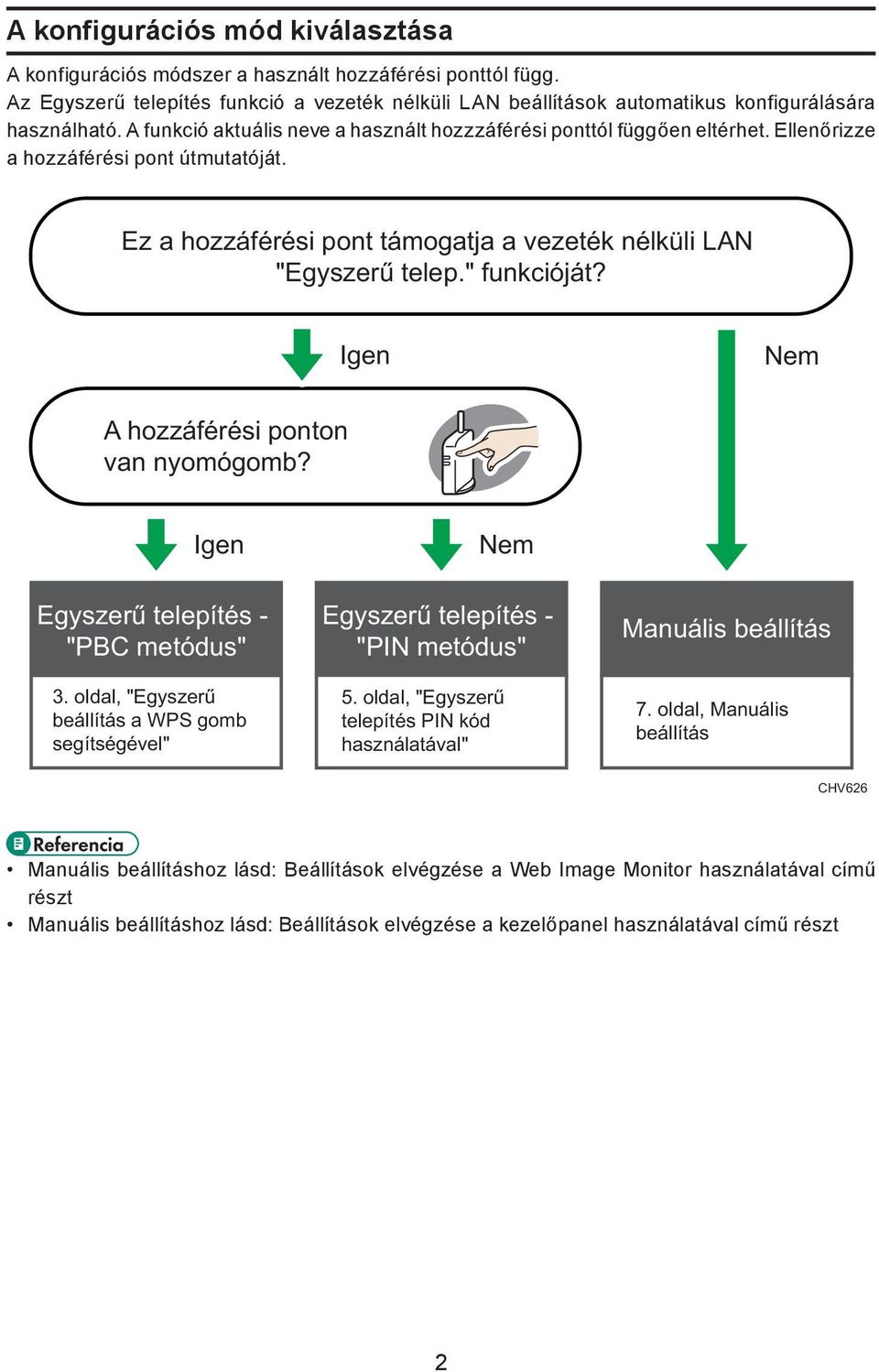

3 A konfigurációs mód kiválasztása A konfigurációs módszer a használt hozzáférési ponttól függ. Az Egyszerű telepítés funkció a vezeték nélküli LAN beállítások automatikus konfigurálására használható. A funkció aktuális neve a használt hozzzáférési ponttól függően eltérhet. Ellenőrizze a hozzáférési pont útmutatóját. Ez a hozzáférési pont támogatja a vezeték nélküli LAN "Egyszerű telep." funkcióját? Igen Nem A hozzáférési ponton van nyomógomb? Igen Egyszerű telepítés - "PBC metódus" 3. oldal, "Egyszerű beállítás a WPS gomb segítségével" Egyszerű telepítés - "PIN metódus" 5. oldal, "Egyszerű telepítés PIN kód használatával" Nem Manuális beállítás 7. oldal, Manuális beállítás CHV626 Manuális beállításhoz lásd: Beállítások elvégzése a Web Image Monitor használatával című részt Manuális beállításhoz lásd: Beállítások elvégzése a kezelőpanel használatával című részt 2

4 Egyszerű beállítás a WPS gomb segítségével 1. Kapcsolja be a készüléket. 2. Nyomja meg a [ /Menu] gombot. CHV Nyomja meg a [ ] vagy a [ /Menu] gombot a [Host Interface] menü megjelenítéséhez, majd nyomja meg az [#Enter] gombot. Menü: Host interfész 4. Nyomja meg a [ ] vagy a [ /Menu] gombot a [Vez. nélk. LAN.] megjelenítéséhez, majd nyomja meg az [#Enter] gombot. Host interfész: Vezeték nélküli LAN 5. Nyomja meg a [ ] vagy a [ /Menu] gombot az [Egyszerű telep.] kiválasztásához, majd nyomja meg az [#Enter] gombot. Vezeték nélküli LAN: Egyszerű telepítés 6. Nyomja meg a WPS gombot a hozzáférési ponton. WPS CHV607 3

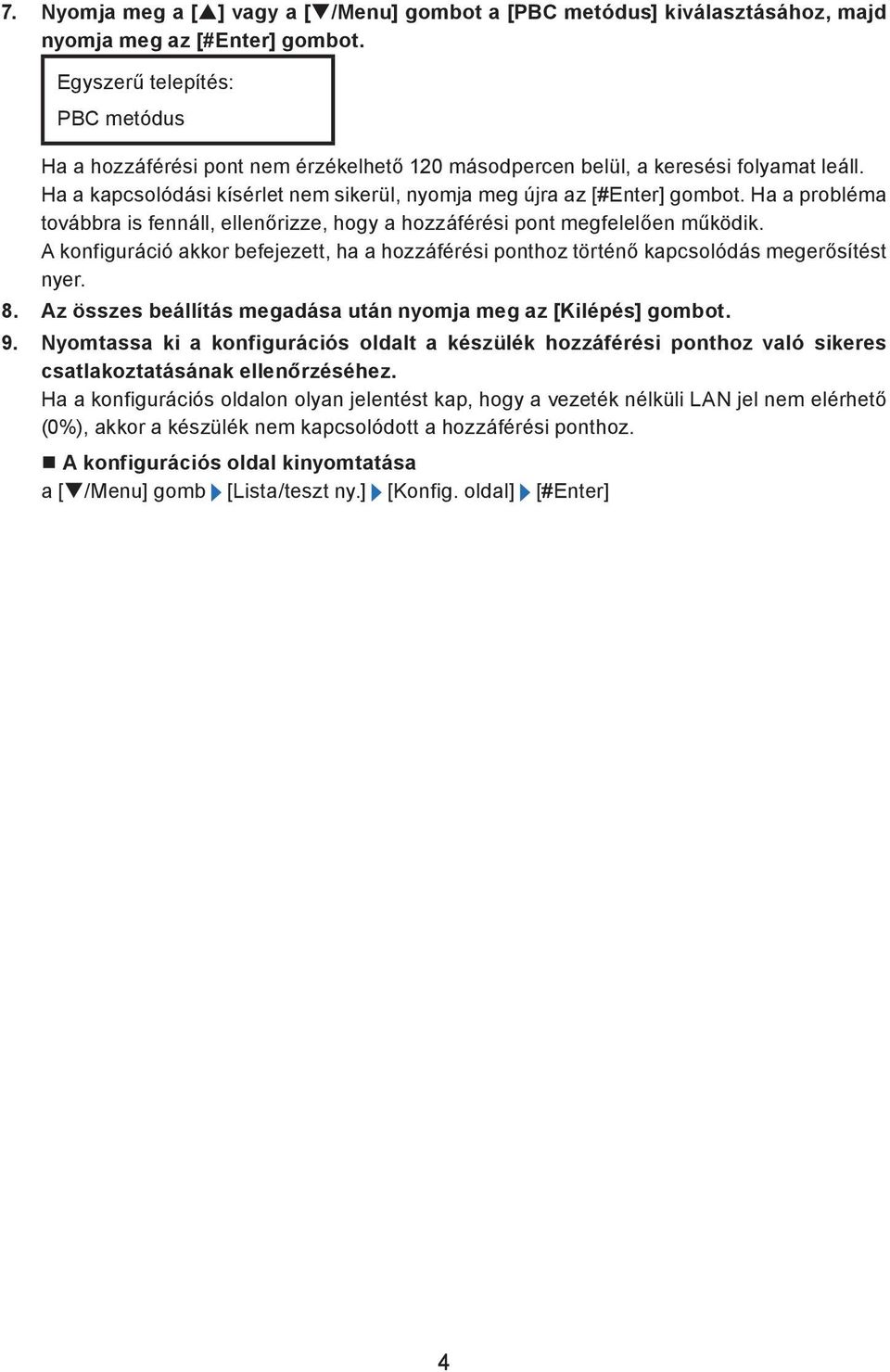

5 7. Nyomja meg a [ ] vagy a [ /Menu] gombot a [PBC metódus] kiválasztásához, majd nyomja meg az [#Enter] gombot. Egyszerű telepítés: PBC metódus Ha a hozzáférési pont nem érzékelhető 120 másodpercen belül, a keresési folyamat leáll. Ha a kapcsolódási kísérlet nem sikerül, nyomja meg újra az [#Enter] gombot. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a hozzáférési pont megfelelően működik. A konfiguráció akkor befejezett, ha a hozzáférési ponthoz történő kapcsolódás megerősítést nyer. 8. Az összes beállítás megadása után nyomja meg az [Kilépés] gombot. 9. Nyomtassa ki a konfigurációs oldalt a készülék hozzáférési ponthoz való sikeres csatlakoztatásának ellenőrzéséhez. Ha a konfigurációs oldalon olyan jelentést kap, hogy a vezeték nélküli LAN jel nem elérhető (0%), akkor a készülék nem kapcsolódott a hozzáférési ponthoz. A konfigurációs oldal kinyomtatása a [ /Menu] gomb [Lista/teszt ny.] [Konfig. oldal] [#Enter] 4

6 Egyszerű telepítés PIN kód használatával: 1. Kapcsolja be a készüléket. 2. Nyomja meg a [ /Menu] gombot. CHV Nyomja meg a [ ] vagy a [ /Menu] gombot a [Host Interface] menü megjelenítéséhez, majd nyomja meg az [#Enter] gombot. Menü: Host interfész 4. Nyomja meg a [ ] vagy a [ /Menu] gombot a [Vez. nélk. LAN.] megjelenítéséhez, majd nyomja meg az [#Enter] gombot. Host interfész: Vezeték nélküli LAN 5. Nyomja meg a [ ] vagy a [ /Menu] gombot az [Egyszerű telep.] kiválasztásához, majd nyomja meg az [#Enter] gombot. Vezeték nélküli LAN: Egyszerű telepítés 6. Nyomja meg a [ ] vagy a [ /Menu] gombot az [PIN kijelzése] kiválasztásához, majd nyomja meg az [#Enter] gombot. Egyszerű telepítés: PIN kijelzés 7. Ellenőrrize a készülék PIN-jét. 5

7 8. Adja meg a készülék PIN-jét a hozzáférési pont weboldalán. CHV609 Részletekért nézze meg a vezeték nélküli LAN hozzáférési ponthoz kapott kézikönyvet. 9. Hajtsa végre a WPS-t (PIN rendszer) a hozzáférési pont weboldaláról. 10. Nyomja meg a [Kilépés] gombot. 11. Nyomja meg a [ ] vagy a [ /Menu] gombot a [PIN metódus] kiválasztásához, majd nyomja meg az [#Enter] gombot. Egyszerű telepítés: PIN metódus Ha a kapcsolódási kísérlet nem sikerül, nyomja meg újra az [#Enter] gombot. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a hozzáférési pont megfelelően működik. A konfiguráció akkor befejezett, ha a hozzáférési ponthoz történő kapcsolódás megerősítést nyer. 12. Az összes beállítás megadása után nyomja meg az [Kilépés] gombot. 13. Nyomtassa ki a konfigurációs oldalt a készülék hozzáférési ponthoz való sikeres csatlakoztatásának ellenőrzéséhez. Ha a konfigurációs oldalon olyan jelentést kap, hogy a vezeték nélküli LAN jel nem elérhető (0%), akkor a készülék nem kapcsolódott a hozzáférési ponthoz. A konfigurációs oldal kinyomtatása a [ /Menu] gomb [Lista/teszt ny.] [Konfig. oldal] [#Enter] 6

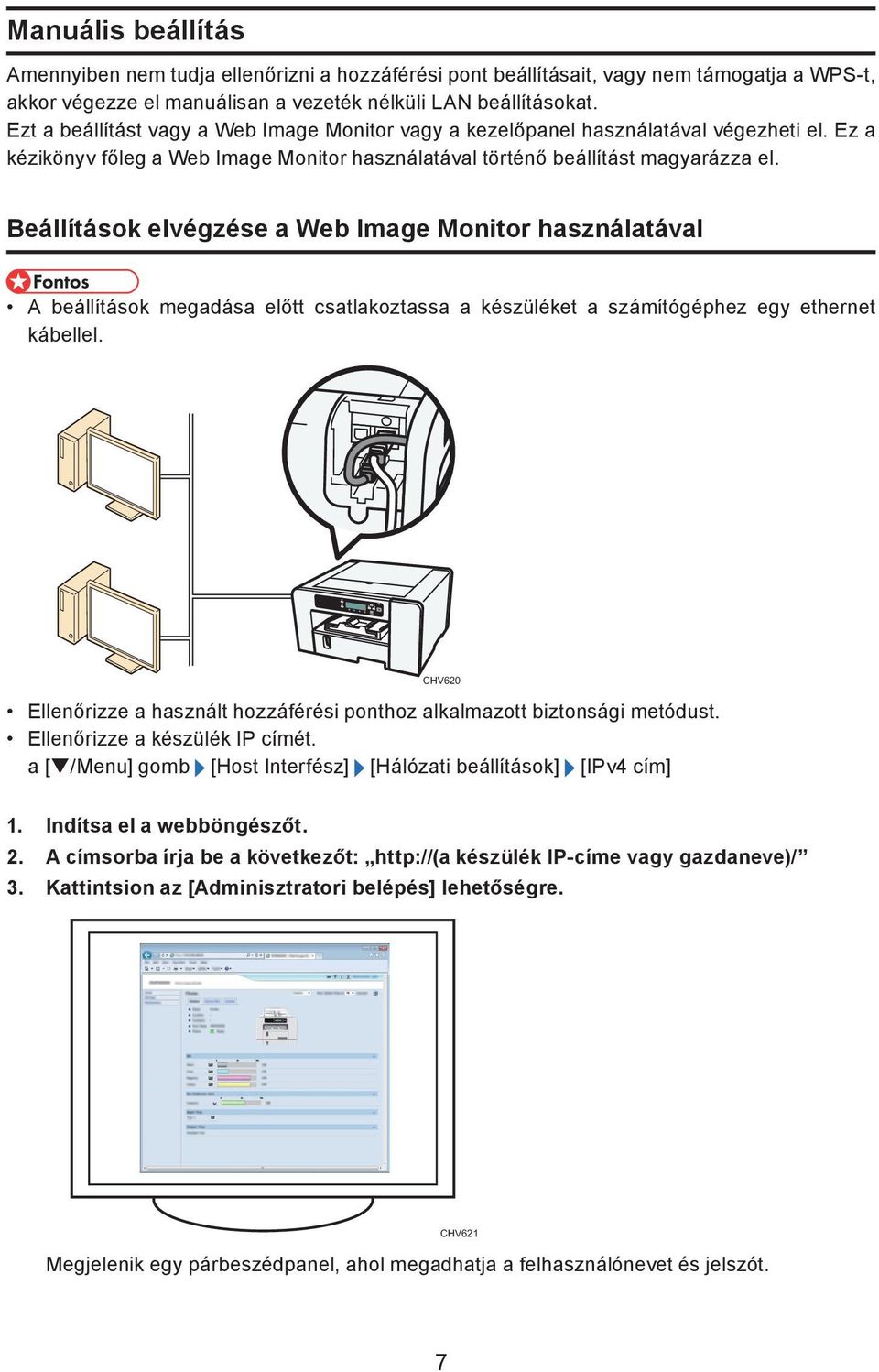

8 Manuális beállítás Amennyiben nem tudja ellenőrizni a hozzáférési pont beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ezt a beállítást vagy a Web Image Monitor vagy a kezelőpanel használatával végezheti el. Ez a kézikönyv főleg a Web Image Monitor használatával történő beállítást magyarázza el. Beállítások elvégzése a Web Image Monitor használatával A beállítások megadása előtt csatlakoztassa a készüléket a számítógéphez egy ethernet kábellel. CHV620 Ellenőrizze a használt hozzáférési ponthoz alkalmazott biztonsági metódust. Ellenőrizze a készülék IP címét. a [ /Menu] gomb [Host Interfész] [Hálózati beállítások] [IPv4 cím] 1. Indítsa el a webböngészőt. 2. A címsorba írja be a következőt: készülék IP-címe vagy gazdaneve)/ 3. Kattintsion az [Adminisztratori belépés] lehetőségre. CHV621 Megjelenik egy párbeszédpanel, ahol megadhatja a felhasználónevet és jelszót. 7

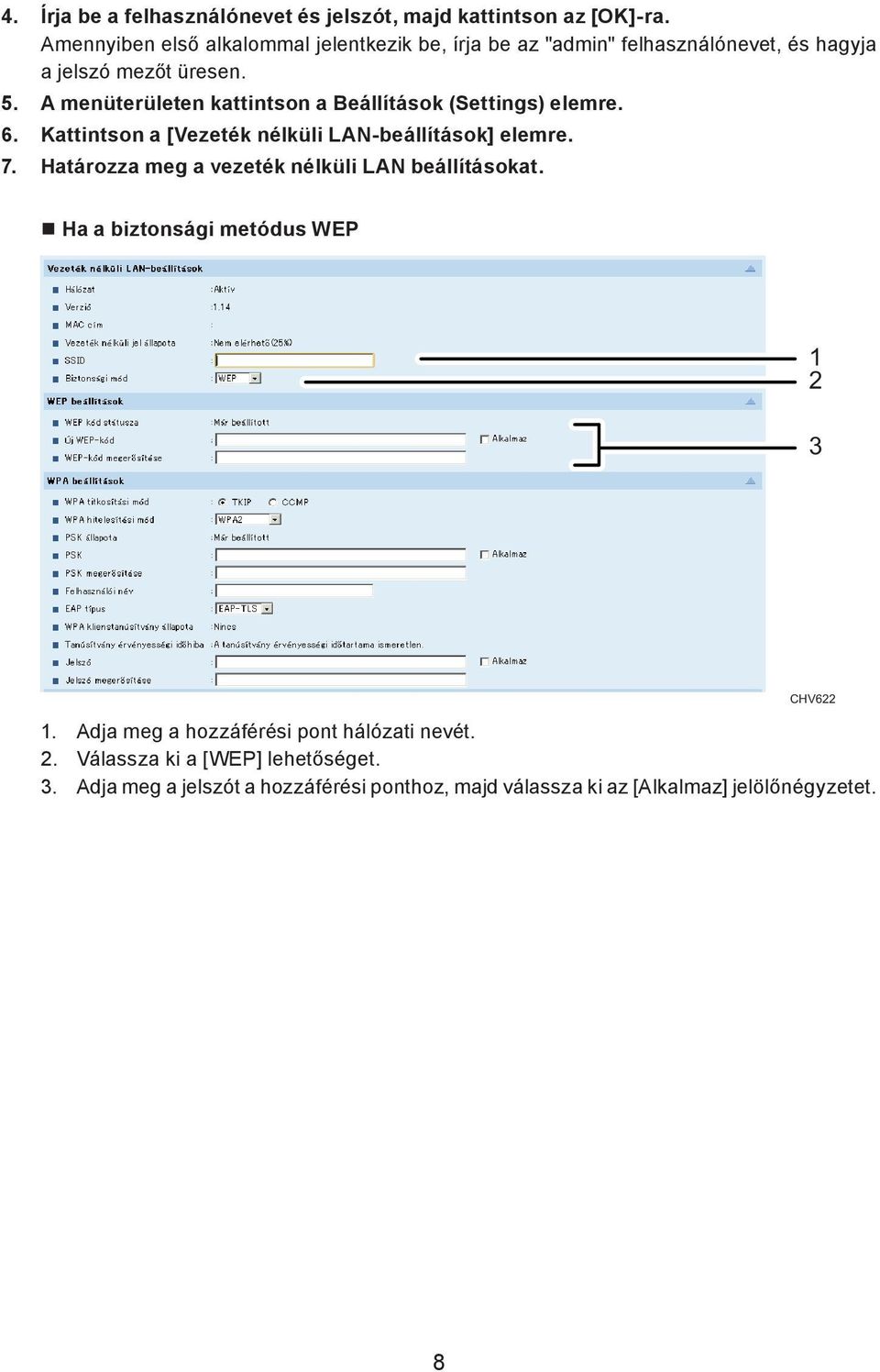

9 4. Írja be a felhasználónevet és jelszót, majd kattintson az [OK]-ra. Amennyiben első alkalommal jelentkezik be, írja be az "admin" felhasználónevet, és hagyja a jelszó mezőt üresen. 5. A menüterületen kattintson a Beállítások (Settings) elemre. 6. Kattintson a [Vezeték nélküli LAN-beállítások] elemre. 7. Határozza meg a vezeték nélküli LAN beállításokat. Ha a biztonsági metódus WEP CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza ki a [WEP] lehetőséget. 3. Adja meg a jelszót a hozzáférési ponthoz, majd válassza ki az [Alkalmaz] jelölőnégyzetet. 8

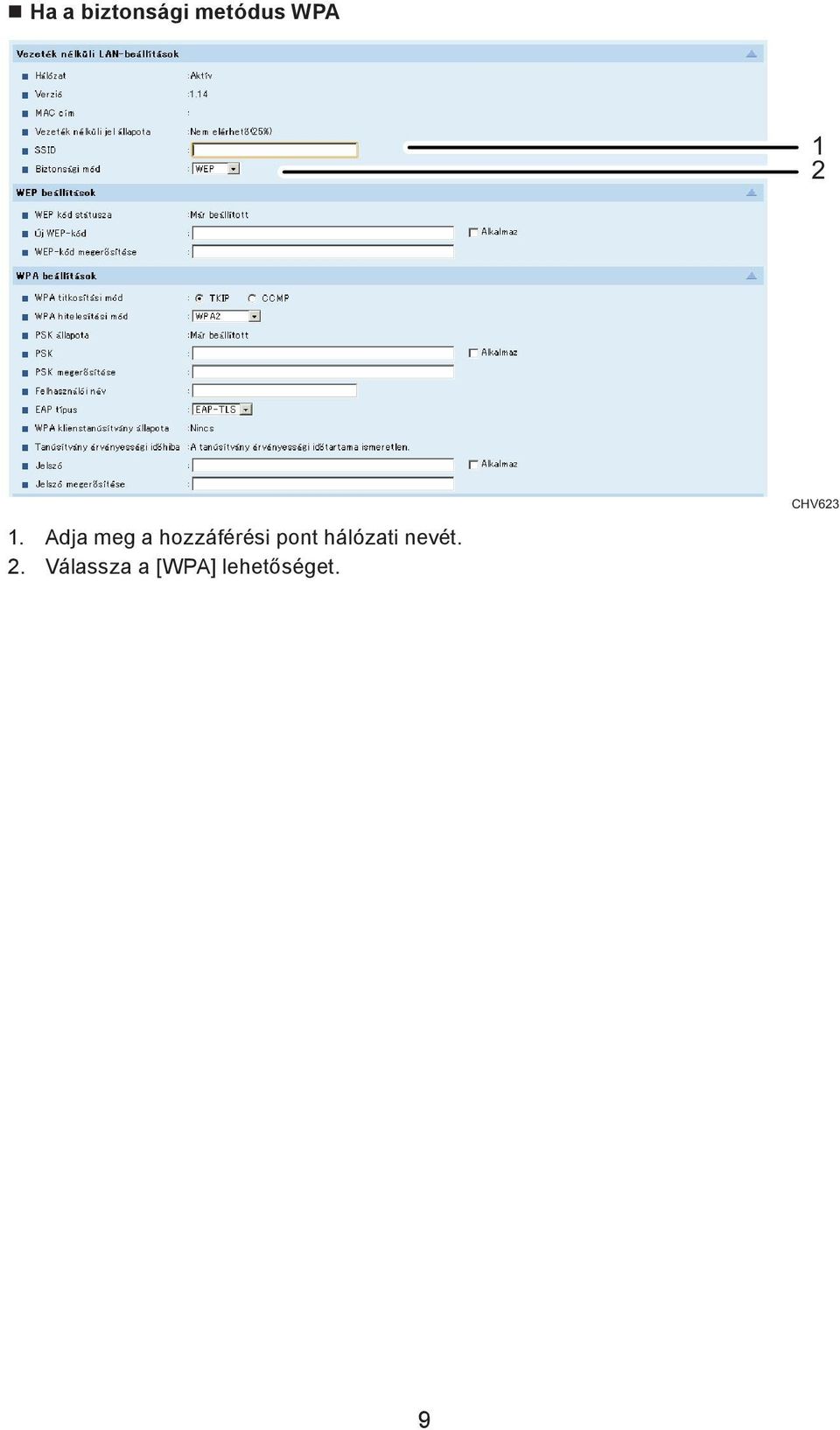

10 Ha a biztonsági metódus WPA 1 2 CHV Adja meg a hozzáférési pont hálózati nevét. 2. Válassza a [WPA] lehetőséget. 9

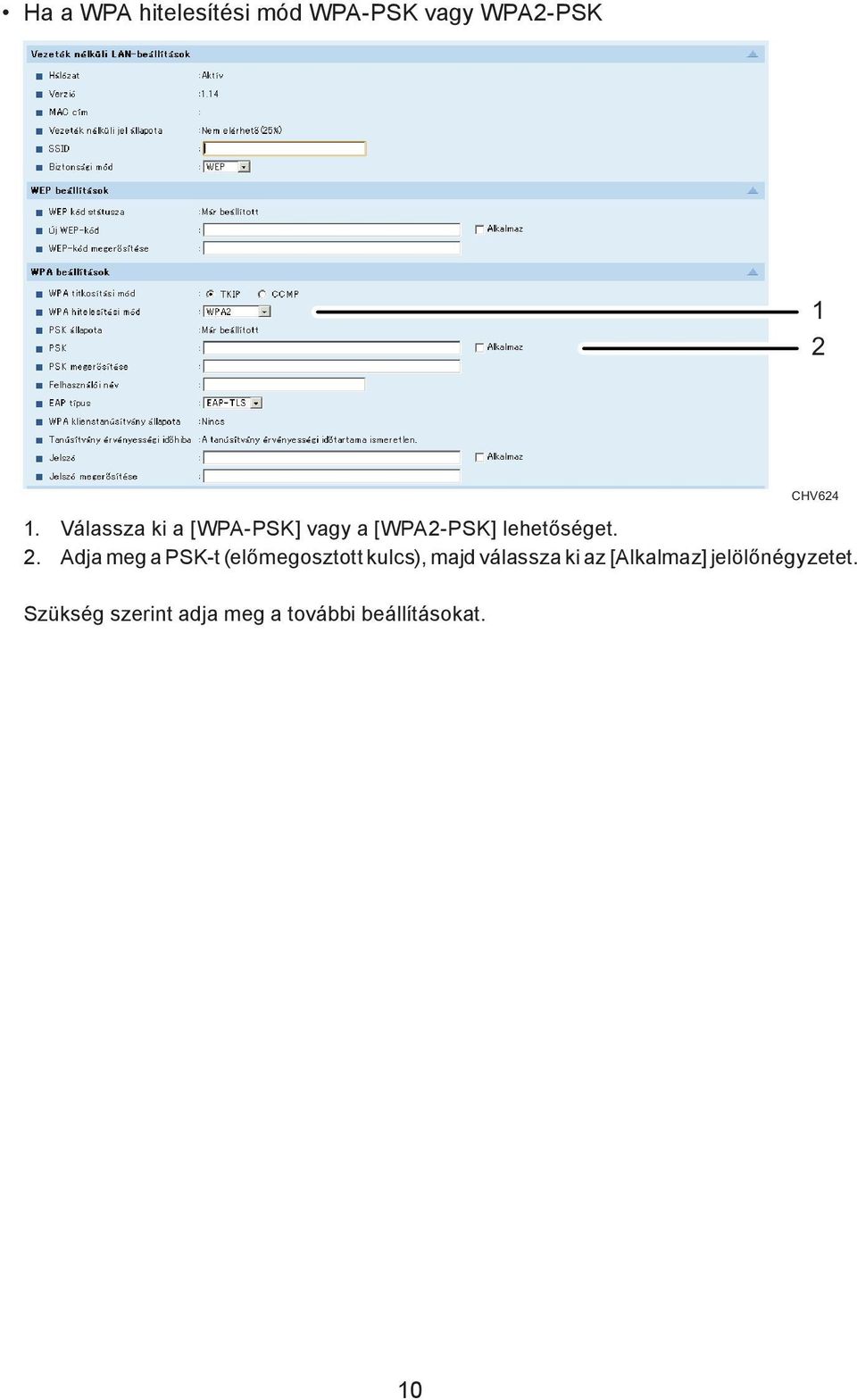

11 Ha a WPA hitelesítési mód WPA-PSK vagy WPA2-PSK 1 2 CHV Válassza ki a [WPA-PSK] vagy a [WPA2-PSK] lehetőséget. 2. Adja meg a PSK-t (előmegosztott kulcs), majd válassza ki az [Alkalmaz] jelölőnégyzetet. Szükség szerint adja meg a további beállításokat. 10

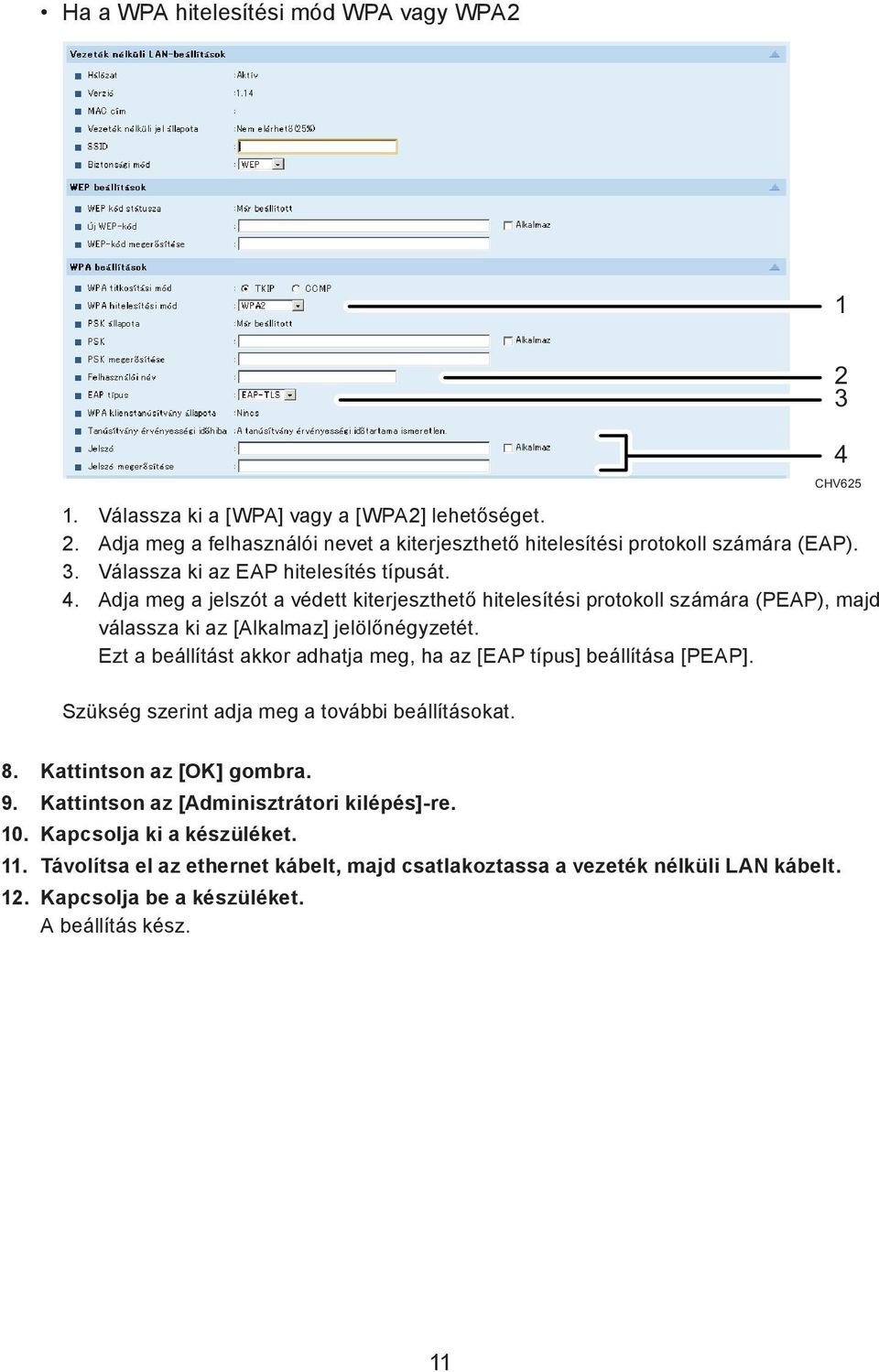

12 Ha a WPA hitelesítési mód WPA vagy WPA CHV Válassza ki a [WPA] vagy a [WPA2] lehetőséget. 2. Adja meg a felhasználói nevet a kiterjeszthető hitelesítési protokoll számára (EAP). 3. Válassza ki az EAP hitelesítés típusát. 4. Adja meg a jelszót a védett kiterjeszthető hitelesítési protokoll számára (PEAP), majd válassza ki az [Alkalmaz] jelölőnégyzetét. Ezt a beállítást akkor adhatja meg, ha az [EAP típus] beállítása [PEAP]. Szükség szerint adja meg a további beállításokat. 8. Kattintson az [OK] gombra. 9. Kattintson az [Adminisztrátori kilépés]-re. 10. Kapcsolja ki a készüléket. 11. Távolítsa el az ethernet kábelt, majd csatlakoztassa a vezeték nélküli LAN kábelt. 12. Kapcsolja be a készüléket. A beállítás kész. 11

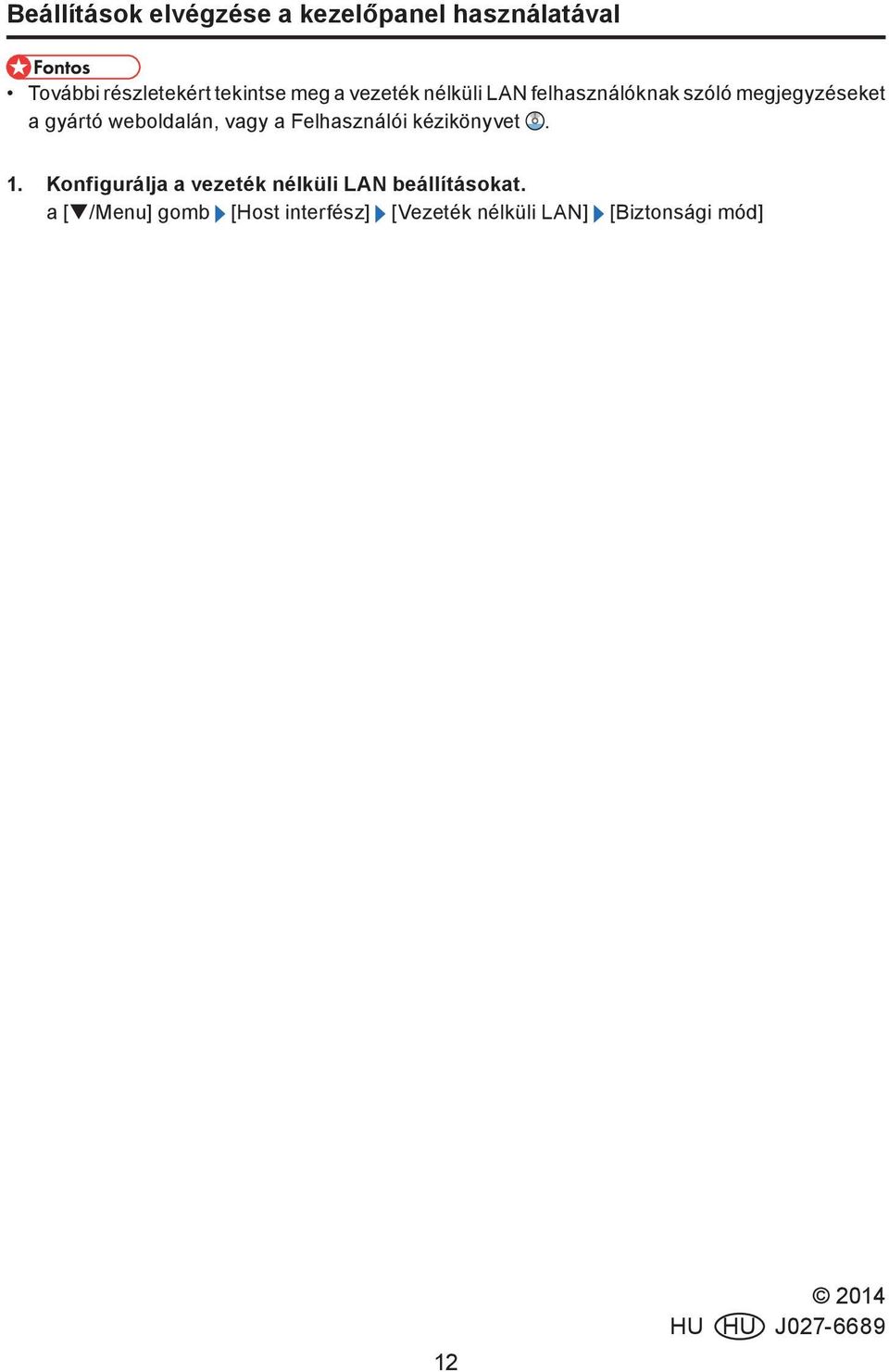

13 Beállítások elvégzése a kezelőpanel használatával További részletekért tekintse meg a vezeték nélküli LAN felhasználóknak szóló megjegyzéseket a gyártó weboldalán, vagy a Felhasználói kézikönyvet. 1. Konfigurálja a vezeték nélküli LAN beállításokat. a [ /Menu] gomb [Host interfész] [Vezeték nélküli LAN] [Biztonsági mód] HU HU J
