1 Wi-Fi beállítási útmutató uu Bevezetés Két vezeték nélküli LAN mód lehetséges: infrastruktúra mód a hozzáférési ponton keresztül történő és ad-hoc mód a vezeték nélküli LAN eszközhöz (pl. laptop) történő közvetlen csatlakozáshoz. Ez az útmutató az infrastruktúra mód vezeték nélküli LAN konfigurációjának leírását tartalmazza. Infrastruktúra mód A beállítások befejeződtek. Konfigurálásra vár. Számítógép Vezeték nélküli LAN hozzáférési pont(router) Készülék Az ad-hoc mód beállításához lásd a Használati útmutatót. Az olyan eszközhöz való közvetlen kapcsolódáshoz, amely támogatja a vezeték nélküli LAN-t, például laptop, manuálisan kell konfigurálnia a beállításokat. A közvetlen kapcsolatnál a biztonság gyengébb és a csatlakozási eljárás bonyolultabb, tehát a hozzáférési ponton, például vezeték nélküli LAN eszközön keresztül történő csatlakozás ajánlott. 1

2 CHV A vezeték nélküli hálózati környezet ellenőrzése A vezeték nélküli LAN beállítások ellenőrzéséhez a következő ábra szerint kell konfigurálnia: A kapcsolódási mód a használt vezeték nélküli LAN hozzáférési pont műszaki adataitól függően változhat. Ellenőrizze a hozzáférési pont útmutatóját. Bizonyosodjon meg arról, hogy a hozzáférési pont csatlakozik a hálózathoz. Támogatja a készülék a WPS használatát? Igen Nem Manuális beállítás SP 200Nw/201Nw Részletekért lásd a "Vezeték nélküli LAN beállítások manuális megadása" című részt a 9. oldalon. SP 203SFNw/204SFNw Részletekért lásd a "Vezeték nélküli LAN beállítások manuális megadása" című részt a 9. és 15. oldalon. Rendelkezik az eszköz WPS gombbal? *1 WPS Igen Nem PIN SP 200Nw/201Nw Részletekért lásd a "Kapcsolat létrehozása PIN kóddal" című részt a 7. oldalon. SP 203SFNw/204SFNw Részletekért lásd a "Kapcsolat létrehozása PIN kóddal" című részt a 13. oldalon. PBC SP 200Nw/201Nw További részletekért lásd a "Kapcsolat létrehozása PBC-vel" című részt a 6. oldalon. SP 203SFNw/204SFNw Részletekért lásd a "Kapcsolat létrehozása PCB-vel" című részt a 12. oldalon. *1 A gomb neve a használt eszköztől függően eltérhet. Ha nem találja a WPS gombot, hivatkozzon a vezeték nélküli hozzáférési pont kézikönyvére. uu A WPS kapcsolódás biztonságáról A WPS kapcsolatnál automatikusan sor kerül az eszközök optimális biztonságának konfigurálására. *A biztonsági beállítások a kapcsolódási környezettől függenek. Ezzel együtt nem feltételezhető, hogy a konfigurált biztonság a legbiztonságosabb. 2

3 2. A vezeték nélküli LAN beállítások megadása előtt A vezeték nélküli LAN hozzáférési pont ellenőrzése Ez az információ szükséges a vezeték nélküli LAN beállítások megadásakor. A készülék használatával nem tekinthető meg. Az SSID és jelszó (WEB kulcs/jelszó) ellenőrzése A vezeték nélküli LAN beállítások megadása előtt erősítse meg az SSID azonosítót és a jelszót. A vezeték nélküli LAN hozzáférési pont SSID azonosítója és jelszava a hozzáférési ponthoz tartozó címkére nyomtatható. Az SSID azonosítóra és jelszóra vonatkozó részletekért lásd a hozzáférési pont kézikönyvét. jelszó : XXXXX A készülék beállításainak megadása/ellenőrzése A vezeték nélküli LAN beállítások konfigurálása előtt nyomtassa ki a hálózati beállítások listáját, hogy a beállítások konfigurálásakor kéznél legyenek a szükséges adatok. A hálózati beállítások listájának kinyomtatása A hálózati beállítások listájának kinyomtatása akár két percig is tarthat. SP 200Nw/201Nw 1. Tartsa lenyomva a [Start] gombot. CTT175 A gomb lenyomva tartása két másodpercig. 3

4 SP 203SFNw/204SFNw 1. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Lista/Jelentés nyomtatása] kiválasztásához, majd az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Hálózati beállítások listája] kiválasztásához, majd az [OK] gombot. A vezeték nélküli LAN információk lekérése a hálózati beállítások listáról A vezeték nélküli LAN beállítások megadásához a következő információk szükségesek: Hálózati I/F Ha a "Hálózat I/F" "Ethernet"-re van állítva, módosítsa "Vezeték nélküli LAN"-re. A LAN típus módosítására vonatkozóan lásd a 6-os, Hibaelhárítás részt. Wi-Fi állapot Ha a "Wi-Fi állapot" a "Csatlakozva", állítsa vissza a hálózati beállításokat. A hálózati beállítások visszaállítását lásd a 6-os, Hibaelhárítás részben. Kommunikációs mód Ellenőrizze, hogy a "Kommunikációs mód" "Infrastruktúra módra" van-e állítva. A kommunikációs mód beállításáról lásd a Hibaelhárítás részt. PIN kód IP cím *1 Az IP cím módosításához a hálózati beállítások listában lásd a "Hibaelhárítás" részt. Mac cím *1 *1 Ellenőrizze a "Wi-Fi állapot" alatt látható információt. 4

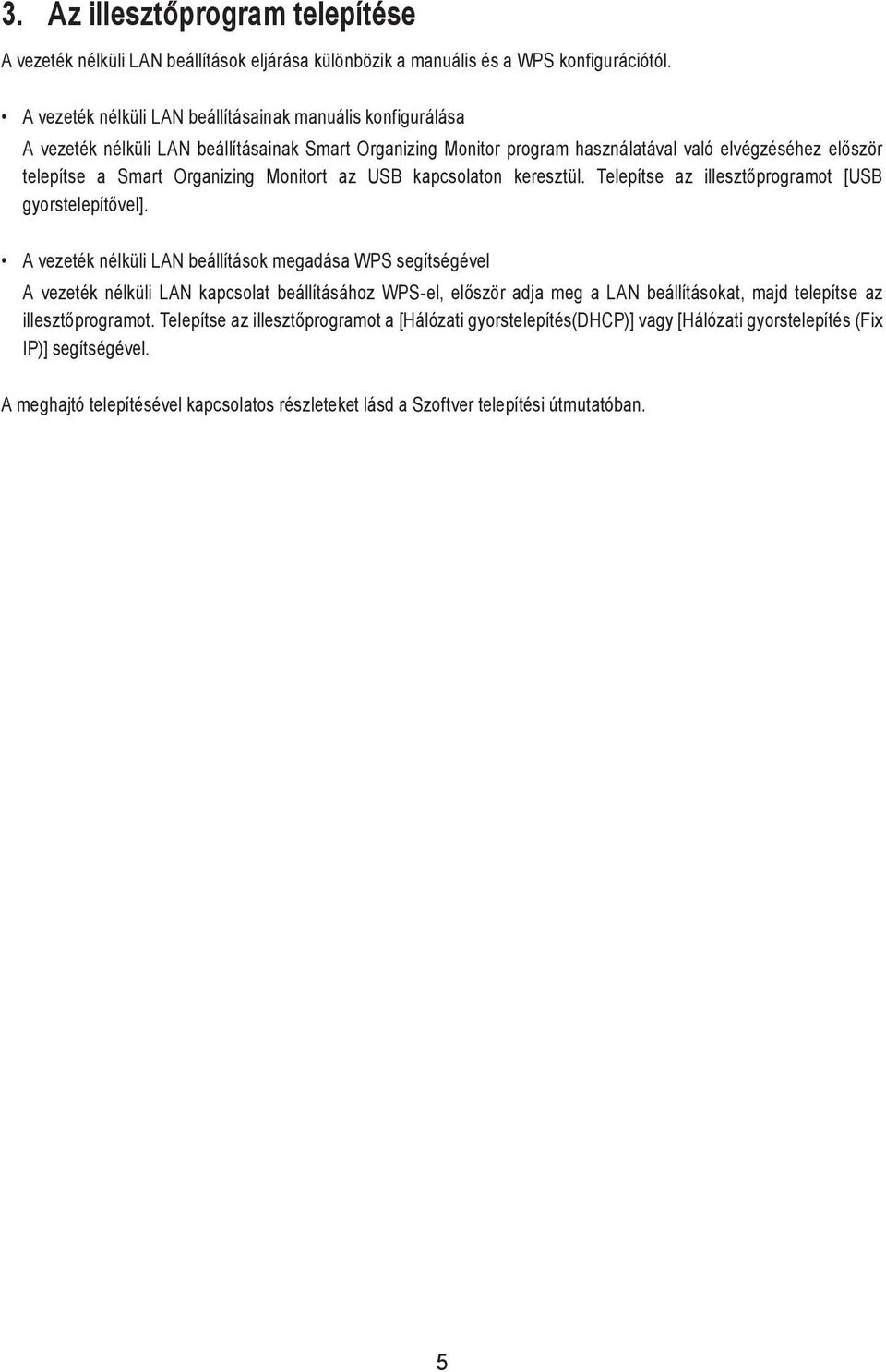

5 3. Az illesztőprogram telepítése A vezeték nélküli LAN beállítások eljárása különbözik a manuális és a WPS konfigurációtól. A vezeték nélküli LAN beállításainak manuális konfigurálása A vezeték nélküli LAN beállításainak Smart Organizing Monitor program használatával való elvégzéséhez először telepítse a Smart Organizing Monitort az USB kapcsolaton keresztül. Telepítse az illesztőprogramot [USB gyorstelepítővel]. A vezeték nélküli LAN beállítások megadása WPS segítségével A vezeték nélküli LAN kapcsolat beállításához WPS-el, először adja meg a LAN beállításokat, majd telepítse az illesztőprogramot. Telepítse az illesztőprogramot a [Hálózati gyorstelepítés(dhcp)] vagy [Hálózati gyorstelepítés (Fix IP)] segítségével. A meghajtó telepítésével kapcsolatos részleteket lásd a Szoftver telepítési útmutatóban. 5

6 4. A vezeték nélküli LAN beállítása (SP 200Nw/201Nw) Kapcsolat létrehozása PBC-vel A 4-7. lépésekben minden beállítást adjon meg 120 másodpercen belül. Ha eél több ideig tart, a megadott beállítások törlésre kerülnek és újra meg kell adnia a 4. lépéstől. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Kapcsolja be a készüléket. Lépjen a következő lépéshez miután az áramjelző hármat villogott. 4. Tartsa lenyomva a [Job Reset] (Munka törlése) gombot. CTT216 Ha a gombot legalább 2 másodpercig lenyomva tartja, a hálózati tápellátás jelzőfénye villogni kezd. 5. Nyomja meg a [Start] gombot. CTT218 Villogni kezd a hibajelző. Ha a készüléket Ad-hoc módra állították, az 5-ik lépés után újraindul és infrastruktúra módra vált. Ebben az esetben ismételje meg a 4-5 lépéseket. 6

7 6. Nyomja meg a WPS gombot a hozzáférési ponton. WPS CHV Nyomja meg a [Start] gombot. CTT A Wi-Fi állapotjelentés segítségével ellenőrizze, hogy a kapcsolat létrejött-e vagy sem. Ha a [Wireless LAN állapotjelentés:] beállítás értéke[be], a készülék jelentést nyomtat ki a vezeték nélküli LAN hálózat konfigurálásának befejezéséről. Ha a "Kapcsolat"-nál az "OK" jelenik meg, a csatlakozás sikerült. Ha a "Kapcsolat"-nál a "Nincs kapcsolat" jelenik meg, próbálja újra megadni a beállításokat a 4-ik lépéstől kezdődően. Ha továbbra sem sikerül a kapcsolatot létrehoznia, ellenőrizze a 6-ik, Hibaelhárítás részt és lépjen kapcsolatba a szervizszolgálattal. Kapcsolat létrehozása PIN kóddal Az 5-8 lépéseknél az egyes beállításokat 120 másodpercen belül adja meg. Ha eél tovább tart, a megadott beállítások törlésre kerülnek és újra meg kell adnia az 5. lépéstől kezdődően. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Nyissa meg a vezeték nélküli LAN router vagy hozzáférési pont PIN kód konfigurációs képernyőjét a számítógépén. 7

8 3. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Kapcsolja be a készüléket. Lépjen a következő lépéshez miután az áramjelző hármat villogott. 5. Tartsa lenyomva a [Job Reset] (Munka törlése) gombot. CTT216 Ha a gombot legalább 2 másodpercig lenyomva tartja, a hálózati tápellátás jelzőfénye villogni kezd. 6. Adja meg a készülék PIN kódját a hozzáférési pont weboldalán. Adja meg a hálózati beállítások listából származó PIN kódot. Részletekért lásd A vezeték nélküli LAN beállítások megadása előtt című részt. 7. Nyomja meg a [Start] gombot. CTT218 Villogni kezd a hibajelző. Ha a gépet Ad-hoc módra állították, a 7-ik lépés után újraindul és Infrastruktúra módra vált. Ha ez történik, ismételje meg az 5. és 7. lépéseket. 8

9 8. Hajtsa végre a WPS-t (PIN rendszer) a hozzáférési pont weboldaláról. 9. A Wi-Fi állapotjelentés segítségével ellenőrizze, hogy a kapcsolat létrejött-e vagy sem. Ha a [Wireless LAN állapotjelentés:] beállítás értéke[be], a készülék jelentést nyomtat ki a vezeték nélküli LAN hálózat konfigurálásának befejezéséről. Ha a "Kapcsolat"-nál az "OK" jelenik meg, a csatlakozás sikerült. Ha "Kapcsolat"-nál, a "Nem sikerült" látható, próbálja újra megadni a beállításokat az 5. lépéstől. Ha a kapcsolat létrehozása nem sikerül, ellenőrizze a "Hibaelhárítás" részt, és lépjen kapcsolatba a szervizszolgálattal. A vezeték nélküli LAN beállításainak manuális konfigurálása Ameyiben nem tudja ellenőrizni a hozzáférési pont beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ellenőrizze az SSID azonosítót és jelszót (WEP kulcs/jelszó) a használt vezeték nélküli LAN hozzáférési pont útmutatója alapján. Ellenőrizze a használt hozzáférési ponthoz alkalmazott biztonsági metódust. Ha nem tudja, hogy a használt vezeték nélküli LAN hozzáférési pont mely biztonsági módszert támogatja, ellenőrizze a hozzáférési pont útmutatójában. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. A készüléket egy USB kábel segítségével csatlakoztassa a számítógéphez. CTT Kapcsolja be a készüléket. 4. A [Start] menüben kattintson a [Összes program] lehetőségre. 5. Kattintson a [Smart Organizing Monitor for SP XXX Series] lehetőségre. 6. Kattintson a[smart Organizing Monitor for SP XXX Series Status] lehetőségre. 7. Ha a használt készülék nincs kiválasztva, kattintson az [Eszköz kiválaszt...] lehetőségre, majd válassza ki a készülék modelljét. 8. Kattintson az [OK] gombra. 9. A [Felhasználói eszközök] fülön kattintson a [Nyomtató konfiguráció] lehetőségre. 10. A [Wi-Fi] fülön állítsa a [Kommunikációs mód:]-ot [Infrastruktúra mód]-ra. 9

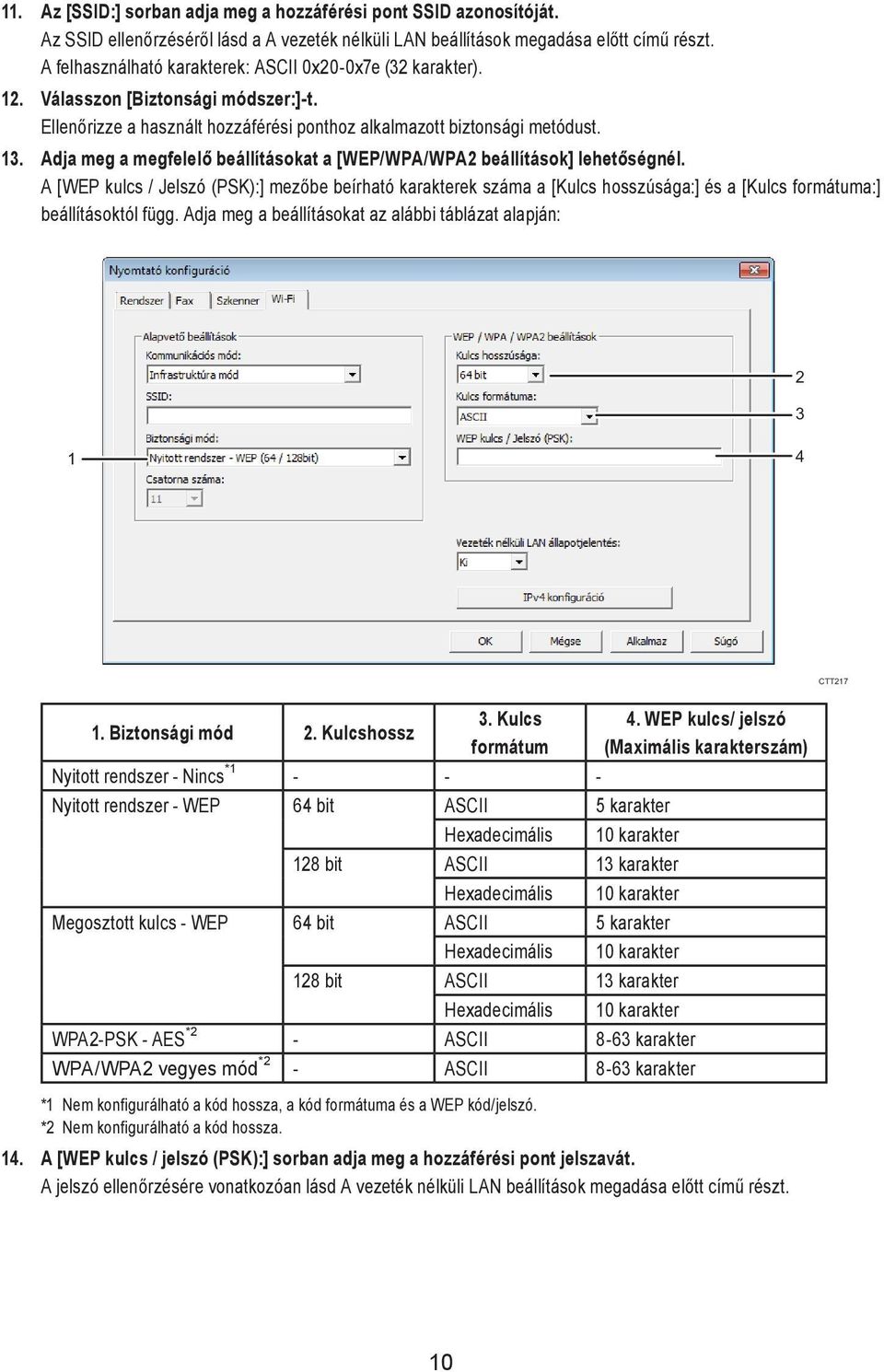

10 11. Az [SSID:] sorban adja meg a hozzáférési pont SSID azonosítóját. Az SSID ellenőrzéséről lásd a A vezeték nélküli LAN beállítások megadása előtt című részt. A felhasználható karakterek: ASCII 0x20-0x7e (32 karakter). 12. Válasszon [Biztonsági módszer:]-t. Ellenőrizze a használt hozzáférési ponthoz alkalmazott biztonsági metódust. 13. Adja meg a megfelelő beállításokat a [WEP/WPA/WPA2 beállítások] lehetőségnél. A [WEP kulcs / Jelszó (PSK):] mezőbe beírható karakterek száma a [Kulcs hosszúsága:] és a [Kulcs formátuma:] beállításoktól függ. Adja meg a beállításokat az alábbi táblázat alapján: CTT Biztonsági mód 2. Kulcshossz 3. Kulcs formátum Nyitott rendszer - Nincs * Nyitott rendszer - WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 10 karakter Megosztott kulcs - WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 10 karakter WPA2-PSK - AES *2 - ASCII 8-63 karakter WPA/WPA2 vegyes mód *2 - ASCII 8-63 karakter 4. WEP kulcs/ jelszó (Maximális karakterszám) *1 Nem konfigurálható a kód hossza, a kód formátuma és a WEP kód/jelszó. *2 Nem konfigurálható a kód hossza. 14. A [WEP kulcs / jelszó (PSK):] sorban adja meg a hozzáférési pont jelszavát. A jelszó ellenőrzésére vonatkozóan lásd A vezeték nélküli LAN beállítások megadása előtt című részt. 10

11 15. Ha be kell állítani az IPv4-címet, kattintson az [IPv4 konfiguráció] lehetőségre. Az IPv6-cím csak a Web Image Monitor segítségével konfigurálható. Az IPv6-cím konfigurálásának részleteiért lásd a Felhasználói útmutatót. 16. Kattintson az [OK] gombra. A beállítás módosítása után a készülék automatikusan újraindul. 17. A Wi-Fi állapotjelentés segítségével ellenőrizze, hogy a kapcsolat létrejött-e vagy sem. Ha a [Wireless LAN állapotjelentés:] beállítás értéke[be], a készülék jelentést nyomtat ki a vezeték nélküli LAN hálózat konfigurálásának befejezéséről. Ha a "Kapcsolat"-nál az "OK" jelenik meg, a csatlakozás sikerült. Ha a "Kapcsolat"-nál a "Nem sikerült" jelenik meg, próbálja megadni a beállításokat újra. Ha továbbra sem sikerül a kapcsolatot létrehozni, ellenőrizze a Hibaelhárítás részt, és lépjen kapcsolatba a szervizszolgáltatással. A [Nyitott rendszer - WEP] beállításakor a kapcsolat látszólag létrejön akkor is, ha hibás WEP kulcsot adott meg és a kapcsolat nem jön létre. Ebben az esetben adja meg a helyes WEP kulcsot. 11

12 5. A vezeték nélküli LAN beállítása (SP 203SFNw/204SFNw) Kapcsolat létrehozása PBC-vel Ha a hozzáférési pont nem érzékelhető 120 másodpercen belül, a keresési folyamat leáll. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Kapcsolja be a készüléket. 4. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. CTT A [Hálózati beállítások] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. 6. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi kapcsolat] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Az [Infrastruktúra mód] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd a [OK]-t. Ha a készüléket Ad-hoc módra állították, a 8. lépés után újraindul és infrastruktúra módra vált. Ebben az esetben ismételje meg a 4., 5., 6., 7. és 8. lépéseket. 9. A [WPS (PBC)] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. Wi-Fi csatlakozás WPS (PBC) 12

13 10. Nyomja meg a WPS gombot a hozzáférési ponton. WPS CHV607 Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja megadni a beállításokat újra. Ha továbbra sem sikerül a kapcsolatot létrehozni, ellenőrizze a Hibaelhárítás részt, és lépjen kapcsolatba a szervizszolgáltatással. Ha a [Wi-Fi Wi-Fi állapotjelent.] beállítás értéke [Be], a készülék jelentést nyomtat ki a vezeték nélküli LAN konfigurálásának befejezéséről. Kapcsolat létrehozása PIN kóddal Ha a hozzáférési pont nem érzékelhető 120 másodpercen belül, a keresési folyamat leáll. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Nyissa meg a vezeték nélküli LAN router vagy hozzáférési pont PIN kód konfigurációs képernyőjét a számítógépén. 3. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Kapcsolja be a készüléket. 13

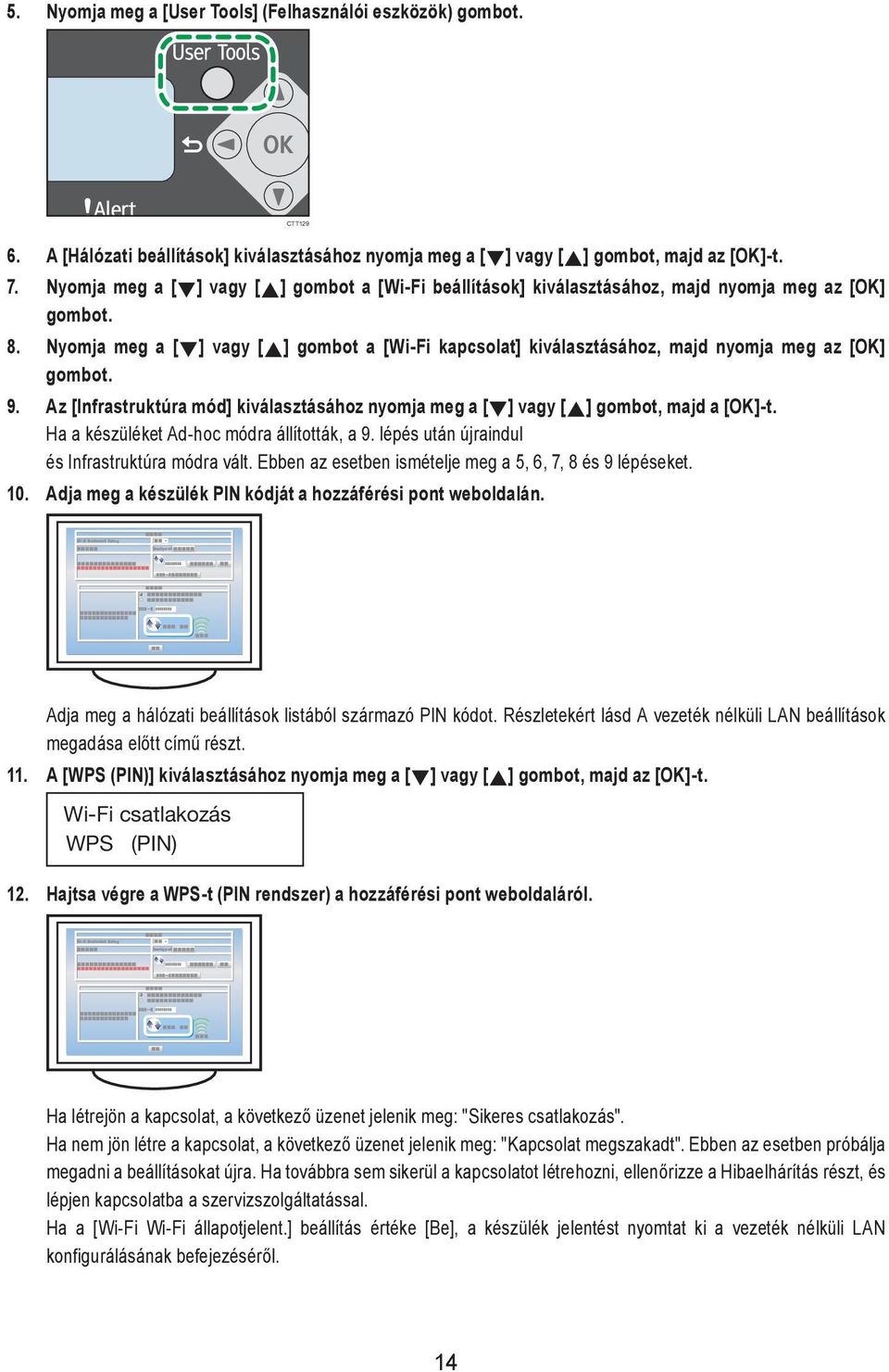

14 5. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. CTT A [Hálózati beállítások] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. 7. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi kapcsolat] kiválasztásához, majd nyomja meg az [OK] gombot. 9. Az [Infrastruktúra mód] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd a [OK]-t. Ha a készüléket Ad-hoc módra állították, a 9. lépés után újraindul és Infrastruktúra módra vált. Ebben az esetben ismételje meg a 5, 6, 7, 8 és 9 lépéseket. 10. Adja meg a készülék PIN kódját a hozzáférési pont weboldalán. Adja meg a hálózati beállítások listából származó PIN kódot. Részletekért lásd A vezeték nélküli LAN beállítások megadása előtt című részt. 11. A [WPS (PIN)] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. Wi-Fi csatlakozás WPS (PIN) 12. Hajtsa végre a WPS-t (PIN rendszer) a hozzáférési pont weboldaláról. Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja megadni a beállításokat újra. Ha továbbra sem sikerül a kapcsolatot létrehozni, ellenőrizze a Hibaelhárítás részt, és lépjen kapcsolatba a szervizszolgáltatással. Ha a [Wi-Fi Wi-Fi állapotjelent.] beállítás értéke [Be], a készülék jelentést nyomtat ki a vezeték nélküli LAN konfigurálásának befejezéséről. 14

15 A vezeték nélküli LAN beállításainak manuális konfigurálása Ameyiben nem tudja ellenőrizni a hozzáférési pont beállításait, vagy nem támogatja a WPS-t, akkor végezze el manuálisan a vezeték nélküli LAN beállításokat. Ellenőrizze az SSID azonosítót és jelszót (WEP kulcs/jelszó) a használt vezeték nélküli LAN hozzáférési pont útmutatója alapján. Ellenőrizze a használt hozzáférési ponthoz alkalmazott biztonsági metódust. Ha nem tudja, hogy a használt vezeték nélküli LAN hozzáférési pont mely biztonsági módszert támogatja, ellenőrizze a hozzáférési pont útmutatójában. Az SSID megkeresése 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Kapcsolja be a készüléket. 4. Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. CTT A [Hálózati beállítások] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. 6. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi kapcsolat] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Az [Infrastruktúra mód] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd a [OK]-t. Ha a készüléket Ad-hoc módra állították, a 8. lépés után újraindul és Infrastruktúra módra vált. Ebben az esetben ismételje meg a 4., 5., 6., 7. és 8. lépéseket. 9. Az [SSID keresése] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. Wi-Fi csatlakozás SSID keresése 10. Az SSID kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. Az SSID ellenőrzéséről lásd a A vezeték nélküli LAN beállítások megadása előtt című részt. 15

16 11. Adja meg a hozzáférési pont (WEP kulcsát/jelszavát). Kód megadása 1111_ A jelszó ellenőrzésére vonatkozóan lásd A vezeték nélküli LAN beállítások megadása előtt című részt. Ha a biztonsági módszer "Nyitott rendszer - Nincs", nem szükséges jelszót megadnia. 12. Nyomja meg az [OK] gombot. Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja megadni a beállításokat újra. Ha továbbra sem sikerül a kapcsolatot létrehozni, ellenőrizze a Hibaelhárítás részt, és lépjen kapcsolatba a szervizszolgáltatással. Ha a [Wi-Fi Wi-Fi állapotjelent.] beállítás értéke [Be], a készülék jelentést nyomtat ki a vezeték nélküli LAN konfigurálásának befejezéséről. Az SSID megadása Ha nem találja a hozzáférési pontot az "SSID keresése" alatt, konfigurálja az SSID azonosítót a következő eljárással. A beállítások manuális megadásakor használhatja a Smart Organizing Monitor-t. Kényelmes megoldás az olyan karakterek beírásához, amelyek a kezelőpanelen nehezen kezelhetők. A beállítások megadására vonatkozó részletekért lásd A vezeték nélküli LAN beállítások manuális megadása (SP 200Nw/201Nw) című részt. 1. Indítsa el a vezeték nélküli LAN hozzáférési pontot. 2. Kapcsolja be a készüléket. 3. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. CTT Nyomja meg a [User Tools] (Felhasználói eszközök) gombot. 5. A [Hálózati beállítások] kiválasztásához nyomja meg a [ ] vagy a [ ] gombot, majd az [OK]-t. 6. A [Wi-Fi beállítások] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy [ ] gombot a [Wi-Fi kapcsolat] kiválasztásához, majd nyomja meg az [OK] gombot. 8. Az [Infrastruktúra mód] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd a [OK]-t. Ha a készüléket Ad-hoc módra állították, a 8. lépés után újraindul és infrastruktúra módra vált. Ebben az esetben ismételje meg a 4., 5., 6., 7. és 8. lépéseket. 9. Az [SSID megadása] kiválasztásához nyomja meg a [ ] vagy [ ] gombot, majd az [OK]-t. Wi-Fi csatlakozás SSID megadása 16

17 10. Adja meg a hozzáférési pont SSID azonosítóját, majd nyomja meg az [OK] gombot. SSID megadása Null Az SSID ellenőrzéséről lásd a A vezeték nélküli LAN beállítások megadása előtt című részt. Egy karakter törléséhez tartsa lenyomva az [ ] gombot. A kurzor visszafele mozgatásához nyomja le a [ ] gombot. A kurzor előre mozgatásához nyomja le a [ ] gombot. A felhasználható karakterek: ASCII 0x20-0x7e (32 karakter). 11. Válassza ki a biztonsági módot. Biztonsági mód Nyitott rndsz-nincs Ha a [Nyitott rendszer - Nincs] módot választotta, folytassa a 16. lépéssel. 12. Nyomja meg az [OK] gombot. Ha a [WPA2-PSK - AES] vagy [WPA/WPA2 vegyes módot] választotta, folytassa a 15. lépéssel. 13. Válassza ki a kulcshosszt, majd nyomja meg az [OK] gombot. Kód hosszúsága 64 bit 14. Válassza ki a kulcs formátumát, majd nyomja meg az [OK] gombot. Kód formátuma ASCI I A megadható maximális karakterek száma a jelszó mezőben a [Kulcshossz] és a [Kulcs formátum] mezőben megadott beállításoktól függ. A beállítások megadásáról lásd A vezetékes LAN beállítások manuális megadása (SP 200Nw/201Nw) című részt. 15. Adja meg a hozzáférési pont (WEP kulcsát/jelszavát). A jelszó ellenőrzésére vonatkozóan lásd A vezeték nélküli LAN beállítások megadása előtt című részt. Kód megadása 1111_ 16. Nyomja meg az [OK] gombot. Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja megadni a beállításokat újra. Ha továbbra sem sikerül a kapcsolatot létrehozni, ellenőrizze a Hibaelhárítás részt, és lépjen kapcsolatba a szervizszolgáltatással. Ha a [Wi-Fi Wi-Fi állapotjelent.] beállítás értéke [Be], a készülék jelentést nyomtat ki a vezeték nélküli LAN konfigurálásának befejezéséről. A [Nyitott rendszer - WEP] beállításakor a kapcsolat látszólag létrejön akkor is, ha hibás WEP kulcsot adott meg és a kapcsolat nem jön létre. Ebben az esetben adja meg a helyes WEP kulcsot. 17

18 6. Karbantartás Csatlakoztatási problémák Ha a kapcsolódási beállítások újrakonfigurálása után problémák jelentkeznek, ellenőrizze az alábbiakat: Helyesen konfigurálta a vezeték nélküli hozzáférési pont beállításait? Ellenőrizze, hogy a WPS funkció nincs-e "inaktív" vagy "ki" állapotban. A beállításuktól függően más funkciók is zavarhatják a WPS funkciót. Részletekért olvassa el a vezeték nélküli LAN hozzáférési pont kézikönyvét. A vezeték nélküli LAN hozzáférési pont olyan helyen van, ahol rádióhullámokat fogadhat? Az, hogy a készülékek hol képesek rádióhullámokat fogadni, az épület szerkezetétől függ. Ha a készülék a vezeték nélküli LAN hozzáférési ponttól távol van, helyezze közelebb. Ezt követően csatlakoztassa a készüléket az eszközökhöz. A WPS gombot nyomta meg? A WPS gombnak különböző nevei vaak, a megnyomási és nyomva tartási idők a használt vezeték nélküli LAN hozzáférési ponttól függően változhatnak. Aak részleteiért, hogy melyik gombot és milyen hosszan kell megnyomnia, hivatkozzon a kézikönyvre. Helyesen konfigurálta a PIN kódot? Végezze el a PIN kód helyes konfigurálását a vezeték nélküli LAN hozzáférési pont kézikönyvének megfelelően. Ellenőrizze a PIN kódot, amikor megjelenik vagy kinyomtatja. A LAN típusa [Ethernet]? Állítsa a LAN típusát [Vezeték nélküli LAN-re]. SP 200Nw/201Nw (Web Image Monitor) [Kapcsolat beállítások] [LAN típus] [Vezeték nélküli LAN] SP 203SFNw/204SFNw (Kezelőpanel) [Felhasználói eszközök] gomb [Hálózati beállítások] [LAN típus] [Vezeték nélküli LAN] Van Ethernet kábel csatlakoztatva? Ha a készülék Ethernet kábel segítségével csatlakozik a hálózathoz, az Ethernet kapcsolódás az engedélyezett. A vezeték nélküli LAN használatához húzza ki az Ethernet kábelt a készülékből. A kommunikációs mód [ Ad-Hoc módra] van állítva? Állítsa a kommunikációt [Infrastruktúra módra]. SP 200Nw/201Nw (Kezelőpanel) Tartsa lenyomva a [Munka visszaállítása] és a [Start] gombot SP 203SFNw/204SFNw (Kezelőpanel) [Felhasználói eszközök] gomb [Hálózati beállítások] [Wi-Fi beállítások] [Wi-Fi kapcsolat] [Infrastruktúra mód] Helyes SSID azonosítót és jelszót adott meg? Ügyeljen arra, hogy helyesen adja meg. Az SSID azonosítóban és jelszóban a kis- és nagybetűk meg vaak különböztetve. 18

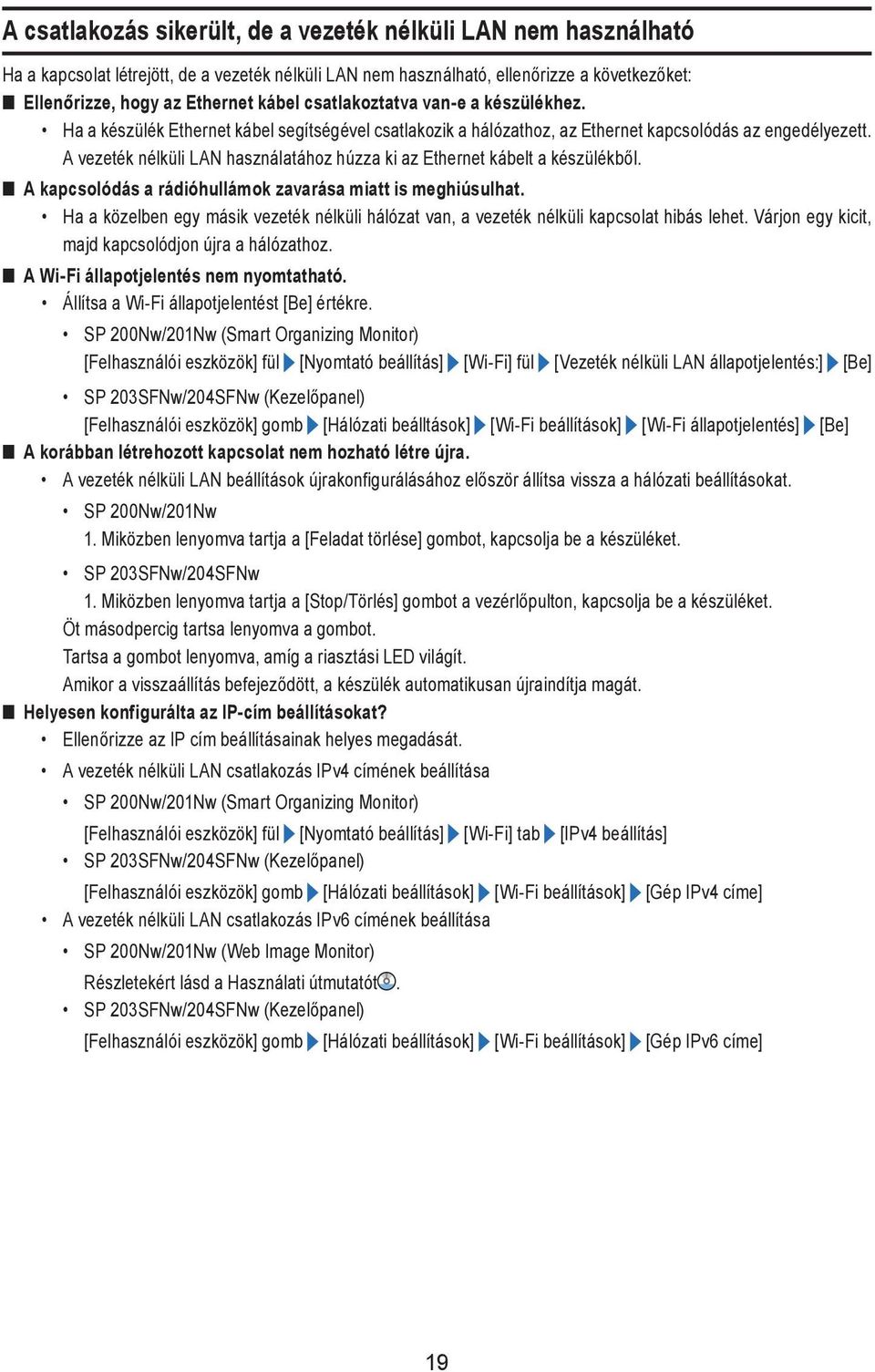

19 A csatlakozás sikerült, de a vezeték nélküli LAN nem használható Ha a kapcsolat létrejött, de a vezeték nélküli LAN nem használható, ellenőrizze a következőket: Ellenőrizze, hogy az Ethernet kábel csatlakoztatva van-e a készülékhez. Ha a készülék Ethernet kábel segítségével csatlakozik a hálózathoz, az Ethernet kapcsolódás az engedélyezett. A vezeték nélküli LAN használatához húzza ki az Ethernet kábelt a készülékből. A kapcsolódás a rádióhullámok zavarása miatt is meghiúsulhat. Ha a közelben egy másik vezeték nélküli hálózat van, a vezeték nélküli kapcsolat hibás lehet. Várjon egy kicit, majd kapcsolódjon újra a hálózathoz. A Wi-Fi állapotjelentés nem nyomtatható. Állítsa a Wi-Fi állapotjelentést [Be] értékre. SP 200Nw/201Nw (Smart Organizing Monitor) [Felhasználói eszközök] fül [Nyomtató beállítás] [Wi-Fi] fül [Vezeték nélküli LAN állapotjelentés:] [Be] SP 203SFNw/204SFNw (Kezelőpanel) [Felhasználói eszközök] gomb [Hálózati beálltások] [Wi-Fi beállítások] [Wi-Fi állapotjelentés] [Be] A korábban létrehozott kapcsolat nem hozható létre újra. A vezeték nélküli LAN beállítások újrakonfigurálásához először állítsa vissza a hálózati beállításokat. SP 200Nw/201Nw 1. Miközben lenyomva tartja a [Feladat törlése] gombot, kapcsolja be a készüléket. SP 203SFNw/204SFNw 1. Miközben lenyomva tartja a [Stop/Törlés] gombot a vezérlőpulton, kapcsolja be a készüléket. Öt másodpercig tartsa lenyomva a gombot. Tartsa a gombot lenyomva, amíg a riasztási LED világít. Amikor a visszaállítás befejeződött, a készülék automatikusan újraindítja magát. Helyesen konfigurálta az IP-cím beállításokat? Ellenőrizze az IP cím beállításainak helyes megadását. A vezeték nélküli LAN csatlakozás IPv4 címének beállítása SP 200Nw/201Nw (Smart Organizing Monitor) [Felhasználói eszközök] fül [Nyomtató beállítás] [Wi-Fi] tab [IPv4 beállítás] SP 203SFNw/204SFNw (Kezelőpanel) [Felhasználói eszközök] gomb [Hálózati beállítások] [Wi-Fi beállítások] [Gép IPv4 címe] A vezeték nélküli LAN csatlakozás IPv6 címének beállítása SP 200Nw/201Nw (Web Image Monitor) Részletekért lásd a Használati útmutatót. SP 203SFNw/204SFNw (Kezelőpanel) [Felhasználói eszközök] gomb [Hálózati beállítások] [Wi-Fi beállítások] [Gép IPv6 címe] 19

20 A vezeték nélküli LAN feltételek szójegyzéke Vezeték nélküli LAN hozzáférési pont(router) Ez a készülék az adatokat közvetíti a vezeték nélküli LAN kapcsolattal rendelkező eszközök és az internet között. Infrastruktúra mód Ezt a lehetőséget választva hozzáférési ponton keresztül kommunikálhat. Ad-hoc mód Válassza ezt a lehetőséget vezeték nélküli LAN-hálózattal rendelkező készülékhez (például laptophoz) való csatlakozás esetén. WPS (Wi-Fi védett beállítás) A WPS a Wi-Fi-t támogató eszközök közötti kapcsolat titkosítás-beállítási szabványa. Az ezt a szabványt támogató eszközök köyedén csatlakoztathatók vezeték nélküli LAN segítségével titkosítással. PBC WPS csatlakoztatási mód nyomógomb segítségével. PIN WPS csatlakoztatási mód PIN kód segítségével. SSID Ez egy hálózati azonosító, amely megkülönbözteti a vezeték nélküli LAN hozzáférési pontokat. Ezt hálózati névnek vagy hozzáférési pont névnek is nevezik. Jelszó (WEP kulcs/jelszó) Ezzel a jelszóval férhet hozzá a vezeték nélküli LAN hozzáférési ponthoz. Ezt hálózati vagy titkosítási kulcsnak is nevezzük HU HU M
