1 Felhasználói kézikönyv Felhasználói útmutató A készülék biztonságos és helyes használata érdekében a használatba vétel előtt olvassa el a "Biztonsági tudnivalók" című részt.

2

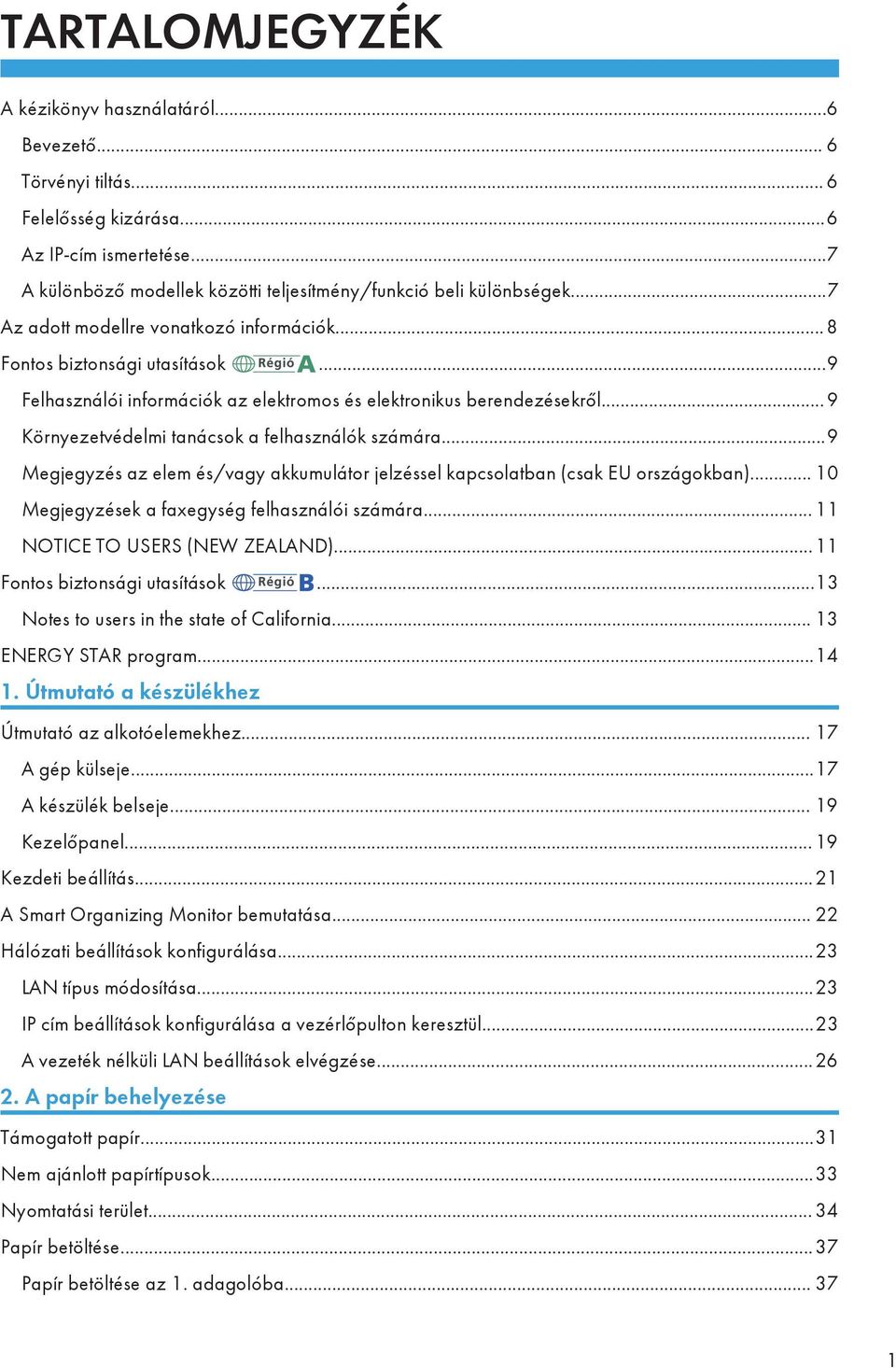

3 TARTALOMJEGYZÉK A kézikönyv használatáról...6 Bevezető... 6 Törvényi tiltás... 6 Felelősség kizárása...6 Az IP-cím ismertetése...7 A különböző modellek közötti teljesítmény/funkció beli különbségek...7 Az adott modellre vonatkozó információk... 8 Fontos biztonsági utasítások...9 Felhasználói információk az elektromos és elektronikus berendezésekről... 9 Környezetvédelmi tanácsok a felhasználók számára...9 Megjegyzés az elem és/vagy akkumulátor jelzéssel kapcsolatban (csak EU országokban) Megjegyzések a faxegység felhasználói számára NOTICE TO USERS (NEW ZEALAND)...11 Fontos biztonsági utasítások...13 Notes to users in the state of California ENERGY STAR program Útmutató a készülékhez Útmutató az alkotóelemekhez A gép külseje...17 A készülék belseje Kezelőpanel Kezdeti beállítás...21 A Smart Organizing Monitor bemutatása Hálózati beállítások konfigurálása...23 LAN típus módosítása...23 IP cím beállítások konfigurálása a vezérlőpulton keresztül...23 A vezeték nélküli LAN beállítások elvégzése A papír behelyezése Támogatott papír...31 Nem ajánlott papírtípusok...33 Nyomtatási terület Papír betöltése...37 Papír betöltése az 1. adagolóba

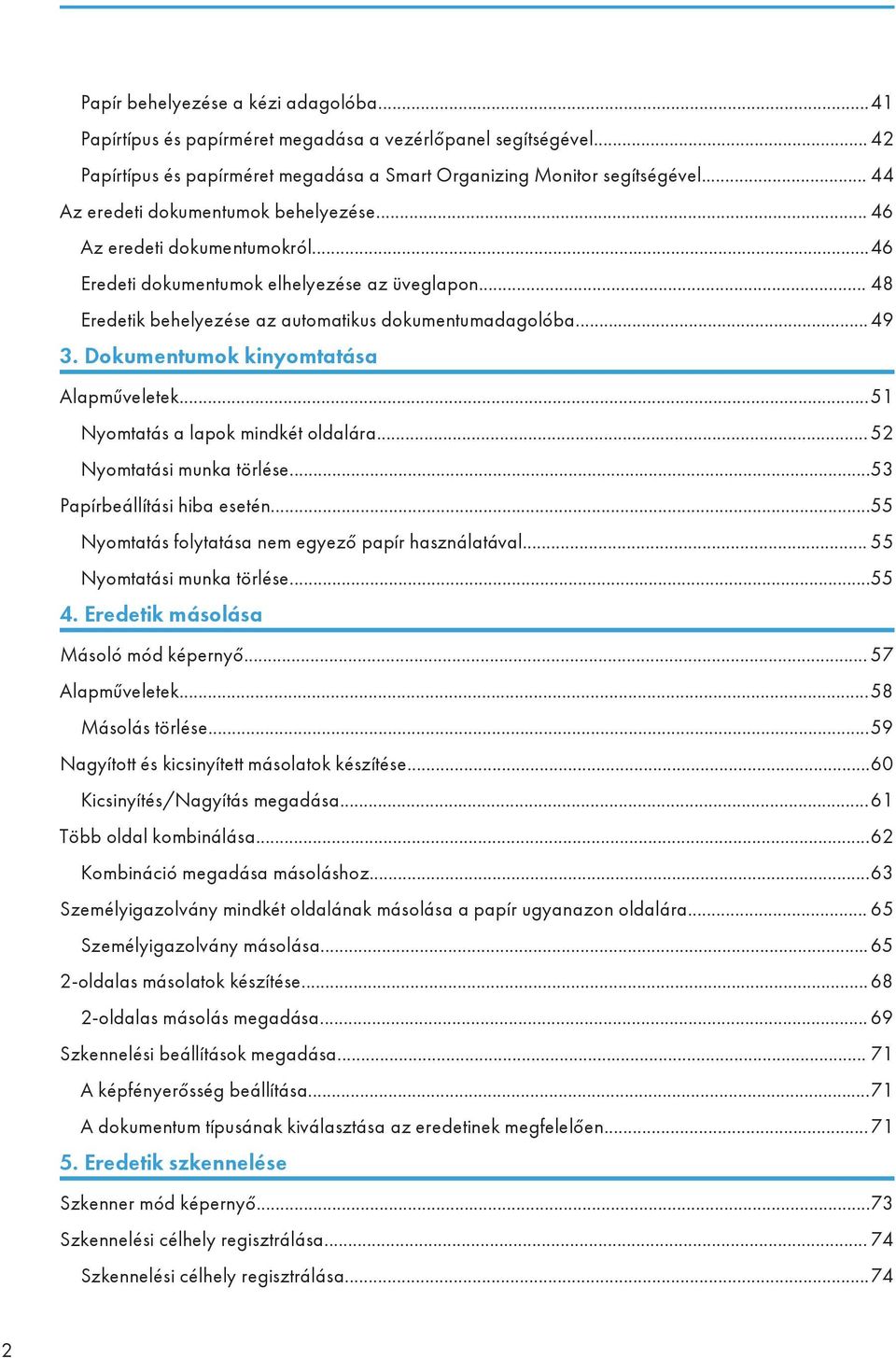

4 Papír behelyezése a kézi adagolóba...41 Papírtípus és papírméret megadása a vezérlőpanel segítségével Papírtípus és papírméret megadása a Smart Organizing Monitor segítségével Az eredeti dokumentumok behelyezése Az eredeti dokumentumokról...46 Eredeti dokumentumok elhelyezése az üveglapon Eredetik behelyezése az automatikus dokumentumadagolóba Dokumentumok kinyomtatása Alapműveletek...51 Nyomtatás a lapok mindkét oldalára Nyomtatási munka törlése...53 Papírbeállítási hiba esetén...55 Nyomtatás folytatása nem egyező papír használatával Nyomtatási munka törlése Eredetik másolása Másoló mód képernyő Alapműveletek...58 Másolás törlése...59 Nagyított és kicsinyített másolatok készítése...60 Kicsinyítés/Nagyítás megadása...61 Több oldal kombinálása...62 Kombináció megadása másoláshoz...63 Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára Személyigazolvány másolása oldalas másolatok készítése oldalas másolás megadása Szkennelési beállítások megadása A képfényerősség beállítása...71 A dokumentum típusának kiválasztása az eredetinek megfelelően Eredetik szkennelése Szkenner mód képernyő...73 Szkennelési célhely regisztrálása Szkennelési célhely regisztrálása

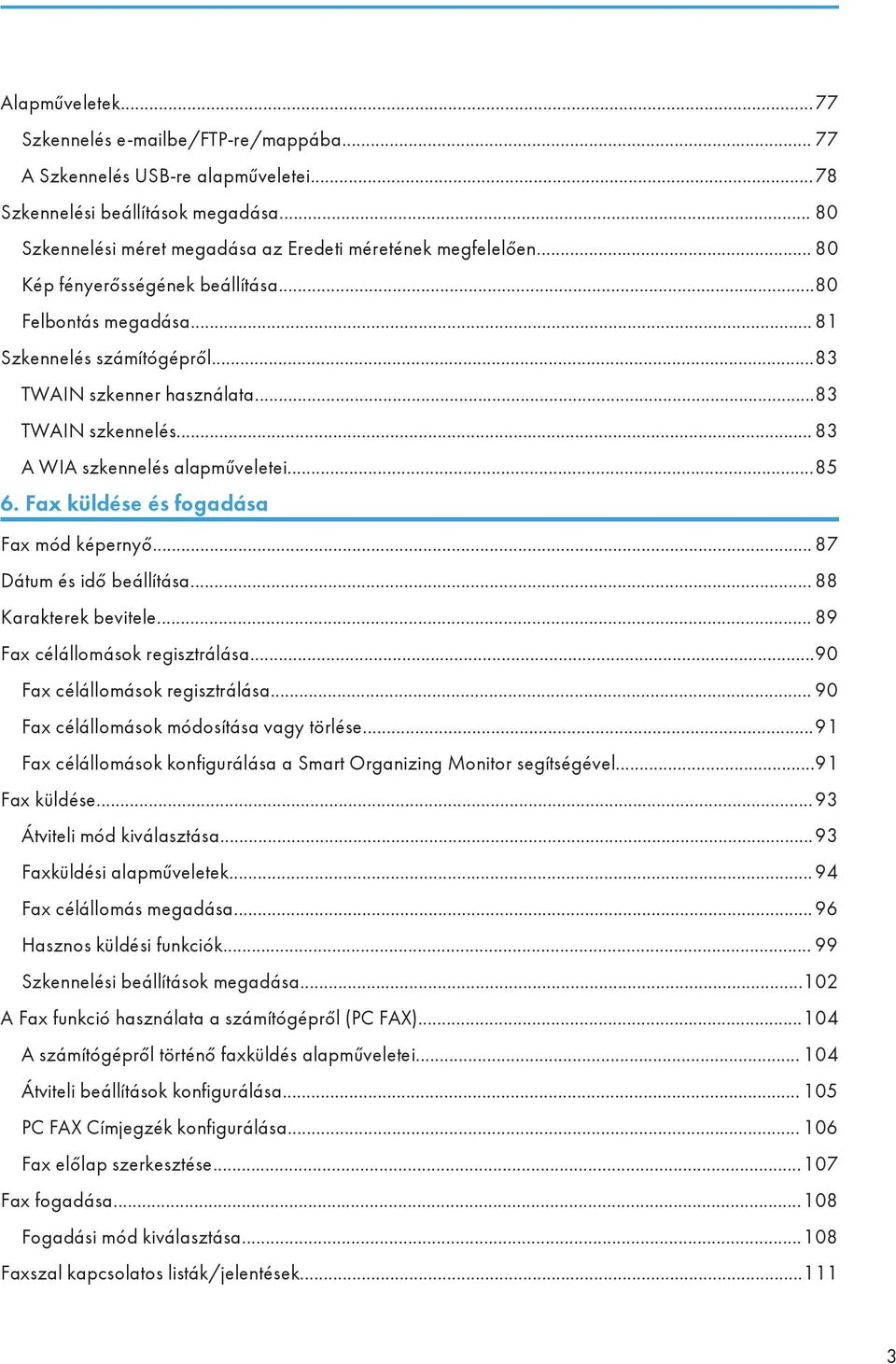

5 Alapműveletek...77 Szkennelés be/ftp-re/mappába A Szkennelés USB-re alapműveletei...78 Szkennelési beállítások megadása Szkennelési méret megadása az Eredeti méretének megfelelően Kép fényerősségének beállítása...80 Felbontás megadása Szkennelés számítógépről...83 TWAIN szkenner használata...83 TWAIN szkennelés A WIA szkennelés alapműveletei Fax küldése és fogadása Fax mód képernyő Dátum és idő beállítása Karakterek bevitele Fax célállomások regisztrálása...90 Fax célállomások regisztrálása Fax célállomások módosítása vagy törlése...91 Fax célállomások konfigurálása a Smart Organizing Monitor segítségével...91 Fax küldése...93 Átviteli mód kiválasztása...93 Faxküldési alapműveletek Fax célállomás megadása Hasznos küldési funkciók Szkennelési beállítások megadása A Fax funkció használata a számítógépről (PC FAX) A számítógépről történő faxküldés alapműveletei Átviteli beállítások konfigurálása PC FAX Címjegzék konfigurálása Fax előlap szerkesztése Fax fogadása Fogadási mód kiválasztása Faxszal kapcsolatos listák/jelentések

6 7. Készülék konfigurálása a kezelőpanel segítségével Alapműveletek Másoló funkciók beállításai Faxfunkciók beállítása Szkennerfunkció beállítások Címjegyzék beállítások Rendszerbeállítások Nyomtatási listák/jelentések Konfigurációs oldal nyomtatása Jelentéstípusok Nyomtatófunkció beállítások Hálózati beállítások Készülék konfigurálása segédprogramok segítségével A Web Image Monitor használata A Kezdőlap megjelenítése Az interfész nyelvének megváltoztatása Menü A készülék beállításainak módosítása Beállítások listája A Smart Organizing Monitor használata Állapotinformációk ellenőrzése Készülékbeállítások konfigurálása A konfigurációs oldal vagy a tesztoldal kinyomtatása Firmware frissítése A készülék karbantartása Festékkazetta cseréje Figyelmeztetések tisztítás esetén A készülék belsejének tisztítása Az üveglap tisztítása Az Automatikus dokumentumadagoló tisztítása Hibaelhárítás Gyakori problémák Papíradagolási problémák

7 Nyomtatási elakadás eltávolítása Szkennelési elakadások eltávolítása Nyomtatásminőségi problémák A készülék állapotának ellenőrzése Nyomtatóproblémák A nyomtatás helye nem egyezik a megjelenítés helyével Másolóproblémák Szkennerproblémák Faxproblémák Hiba- és állapotjelző üzenetek a vezérlőpulton Üzenetek a képernyőn A Smart Organizing Monitoron megjelenő hiba- és állapotjelző üzenetek Hiba- és állapotüzenetek jelennek meg a PC FAX ablakban Függelék Festékkel kapcsolatos megjegyzések A készülék mozgatása és szállítása Hulladék elhelyezése Hol kérdezhet Fogyóeszközök Festékkazetta A készülék műszaki adatai Általános funkciók műszaki adatai Nyomtató funkció műszaki adatai A másoló funkció műszaki adatai A szkenner funkció műszaki adatai Fax funkció műszaki adatai Védjegyek TÁRGYMUTATÓ

8 A kézikönyv használatáról Bevezető Ez a kézikönyv részletes útmutatókat és megjegyzéseket tartalmaz a készülék működtetésével és használatával kapcsolatban. Saját biztonságának érdekében a készülék használata előtt figyelmesen olvassa el ezt a kézikönyvet. A kézikönyvet könnyen elérhető helyen tárolja. Törvényi tiltás Ne másoljon vagy nyomtasson olyan dokumentumot, amelynek sokszorosítását a törvény tiltja! Az alábbi dokumentumok másolását és nyomtatását általában tiltják a helyi törvények: bankjegyek, illetékbélyegek, kötvények, részvények, bankkivonatok, csekkek, útlevelek, jogosítványok A lista csak útmutatóként szolgál a teljesség igénye nélkül. A lista teljességéért vagy pontosságáért nem vállalunk felelősséget. Ha kérdései vannak bizonyos dokumentumok másolásának vagy sokszorosításának törvényességét illetően, forduljon jogi tanácsadójához. Felelősség kizárása A jelen kézikönyv tartalma előzetes figyelmeztetés nélkül módosulhat. A törvények által megengedhető maximális mértékben a gyártó cég semmilyen esetben sem felelős az olyan felmerülő károkért, ami a készülék meghibásodásából, a regisztrált adatok elvesztéséből, illetve ennek a terméknek és a hozzá tartozó kézikönyveknek a használatából vagy éppen a nem használatából ered. Ügyeljen rá, hogy a készülékben regisztrált adatok másolatával rendelkezzen, illetve azok biztonsági mentése mindig megtörténjen. A készülék hibás működése, illetve a helytelen műveletek esetén előfordulhat, hogy a dokumentumok vagy az adatok törlődnek a készülékből. A gyártó semmilyen esetben sem vonható felelősségre a készülék használatával előállított dokumentumokkal kapcsolatban, illetve bármilyen adatkezelésből származó következményekért. A megfelelő nyomtatási minőség érdekében a gyártó azt javasolja, hogy az általa gyártott eredeti festéket használja. A gyártó nem vállal felelősséget azokért a károkért vagy költségekért, amelyek a gyártó által forgalmazott eredeti alkatrészektől eltérő alkatrészek használatából származnak. A kézikönyvben kétféle méretrendszer használatos. Az útmutatóban néhány illusztráció vagy magyarázat különbözhet az Ön készülékétől a termék javításának vagy módosításának következményeképpen. 6

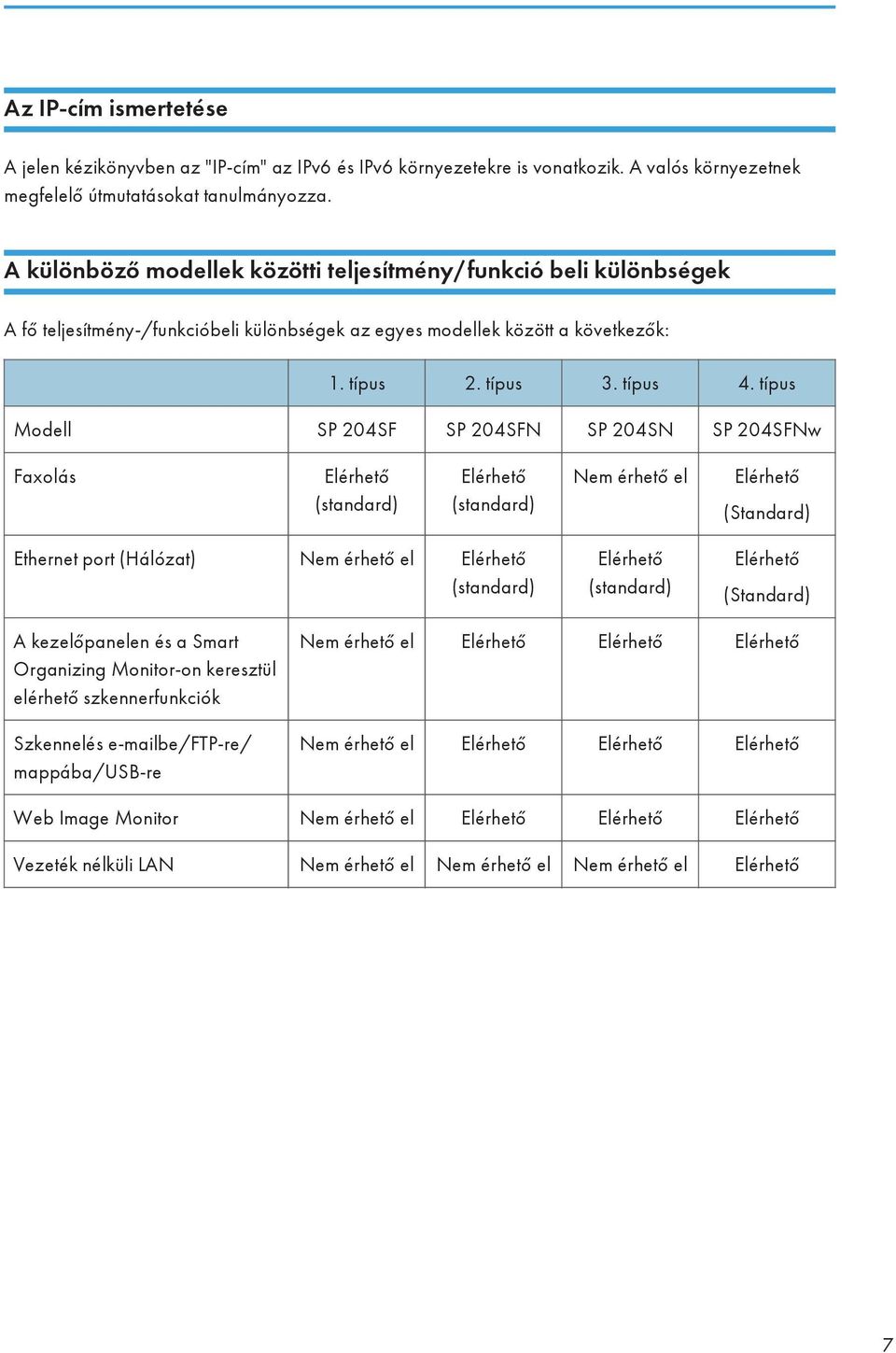

9 Az IP-cím ismertetése A jelen kézikönyvben az "IP-cím" az IPv6 és IPv6 környezetekre is vonatkozik. A valós környezetnek megfelelő útmutatásokat tanulmányozza. A különböző modellek közötti teljesítmény/funkció beli különbségek A fő teljesítmény-/funkcióbeli különbségek az egyes modellek között a következők: 1. típus 2. típus 3. típus 4. típus Modell SP 204SF SP 204SFN SP 204SN SP 204SFNw Faxolás Elérhető (standard) Elérhető (standard) Nem érhető el Elérhető (Standard) Ethernet port (Hálózat) Nem érhető el Elérhető (standard) Elérhető (standard) Elérhető (Standard) A kezelőpanelen és a Smart Organizing Monitor-on keresztül elérhető szkennerfunkciók Szkennelés be/ftp-re/ mappába/usb-re Nem érhető el Elérhető Elérhető Elérhető Nem érhető el Elérhető Elérhető Elérhető Web Image Monitor Nem érhető el Elérhető Elérhető Elérhető Vezeték nélküli LAN Nem érhető el Nem érhető el Nem érhető el Elérhető 7

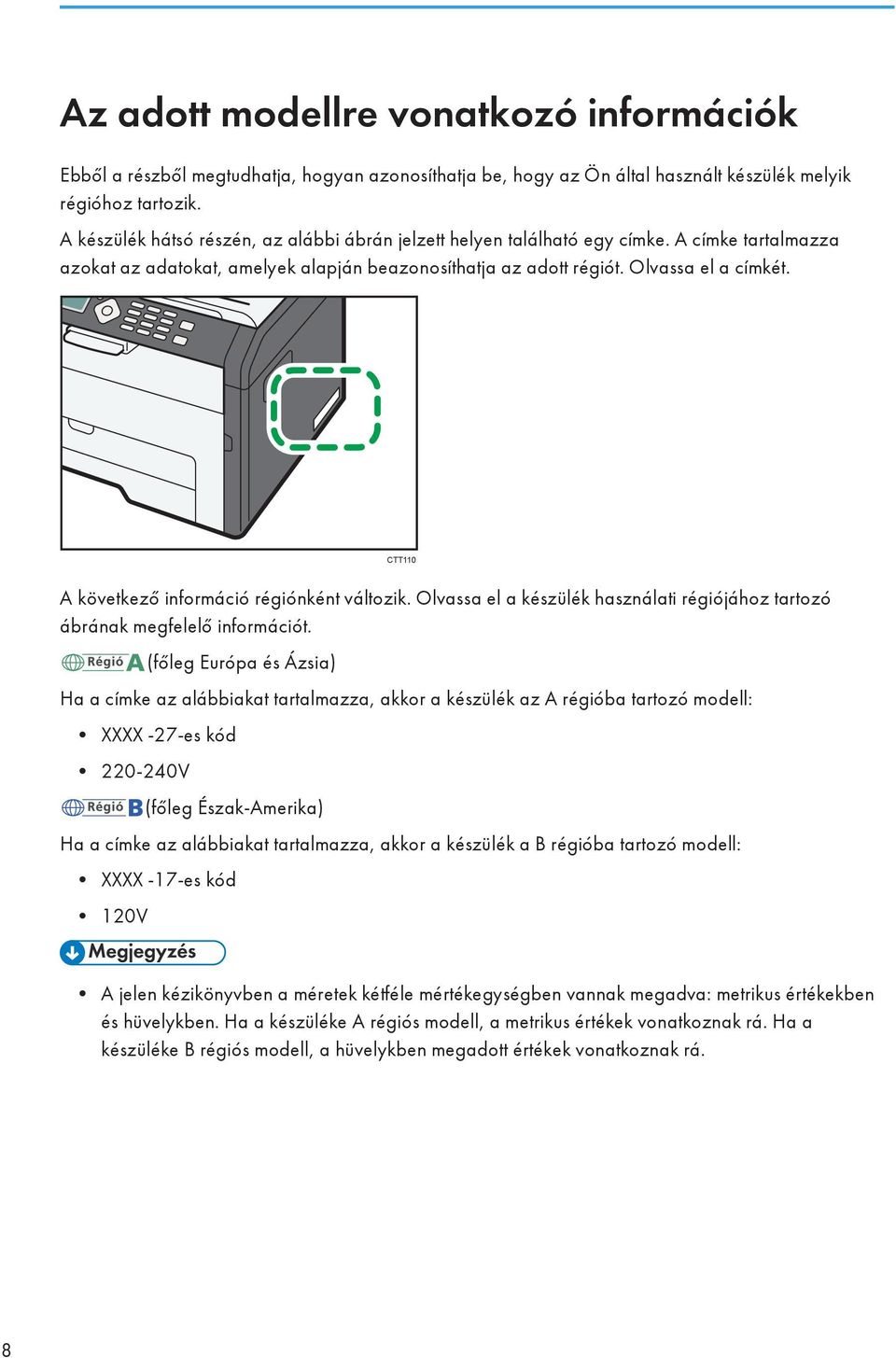

10 Az adott modellre vonatkozó információk Ebből a részből megtudhatja, hogyan azonosíthatja be, hogy az Ön által használt készülék melyik régióhoz tartozik. A készülék hátsó részén, az alábbi ábrán jelzett helyen található egy címke. A címke tartalmazza azokat az adatokat, amelyek alapján beazonosíthatja az adott régiót. Olvassa el a címkét. CTT110 A következő információ régiónként változik. Olvassa el a készülék használati régiójához tartozó ábrának megfelelő információt. (főleg Európa és Ázsia) Ha a címke az alábbiakat tartalmazza, akkor a készülék az A régióba tartozó modell: XXXX -27-es kód V (főleg Észak-Amerika) Ha a címke az alábbiakat tartalmazza, akkor a készülék a B régióba tartozó modell: XXXX -17-es kód 120V A jelen kézikönyvben a méretek kétféle mértékegységben vannak megadva: metrikus értékekben és hüvelykben. Ha a készüléke A régiós modell, a metrikus értékek vonatkoznak rá. Ha a készüléke B régiós modell, a hüvelykben megadott értékek vonatkoznak rá. 8

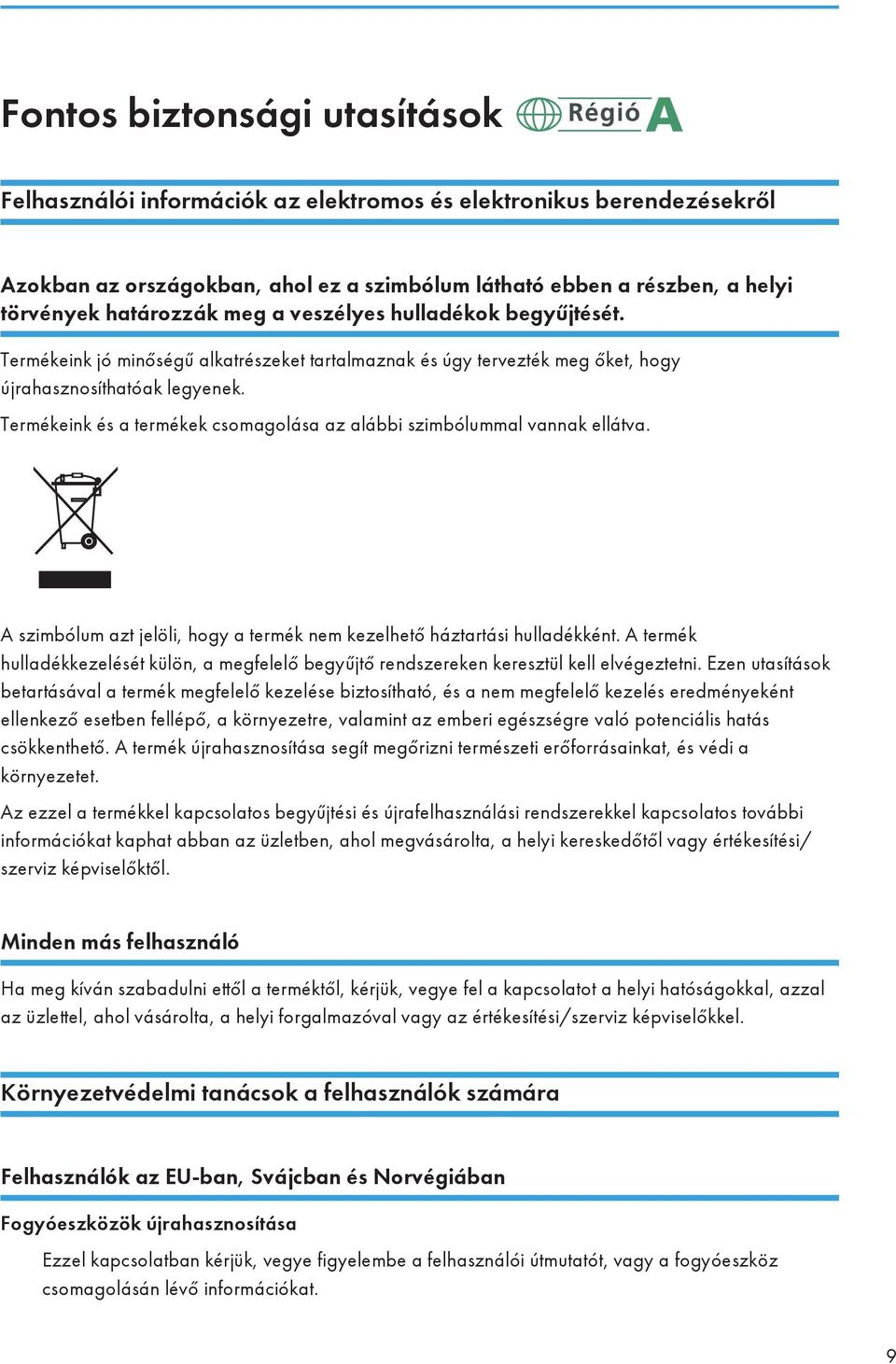

11 Fontos biztonsági utasítások Felhasználói információk az elektromos és elektronikus berendezésekről Azokban az országokban, ahol ez a szimbólum látható ebben a részben, a helyi törvények határozzák meg a veszélyes hulladékok begyűjtését. Termékeink jó minőségű alkatrészeket tartalmaznak és úgy tervezték meg őket, hogy újrahasznosíthatóak legyenek. Termékeink és a termékek csomagolása az alábbi szimbólummal vannak ellátva. A szimbólum azt jelöli, hogy a termék nem kezelhető háztartási hulladékként. A termék hulladékkezelését külön, a megfelelő begyűjtő rendszereken keresztül kell elvégeztetni. Ezen utasítások betartásával a termék megfelelő kezelése biztosítható, és a nem megfelelő kezelés eredményeként ellenkező esetben fellépő, a környezetre, valamint az emberi egészségre való potenciális hatás csökkenthető. A termék újrahasznosítása segít megőrizni természeti erőforrásainkat, és védi a környezetet. Az ezzel a termékkel kapcsolatos begyűjtési és újrafelhasználási rendszerekkel kapcsolatos további információkat kaphat abban az üzletben, ahol megvásárolta, a helyi kereskedőtől vagy értékesítési/ szerviz képviselőktől. Minden más felhasználó Ha meg kíván szabadulni ettől a terméktől, kérjük, vegye fel a kapcsolatot a helyi hatóságokkal, azzal az üzlettel, ahol vásárolta, a helyi forgalmazóval vagy az értékesítési/szerviz képviselőkkel. Környezetvédelmi tanácsok a felhasználók számára Felhasználók az EU-ban, Svájcban és Norvégiában Fogyóeszközök újrahasznosítása Ezzel kapcsolatban kérjük, vegye figyelembe a felhasználói útmutatót, vagy a fogyóeszköz csomagolásán lévő információkat. 9

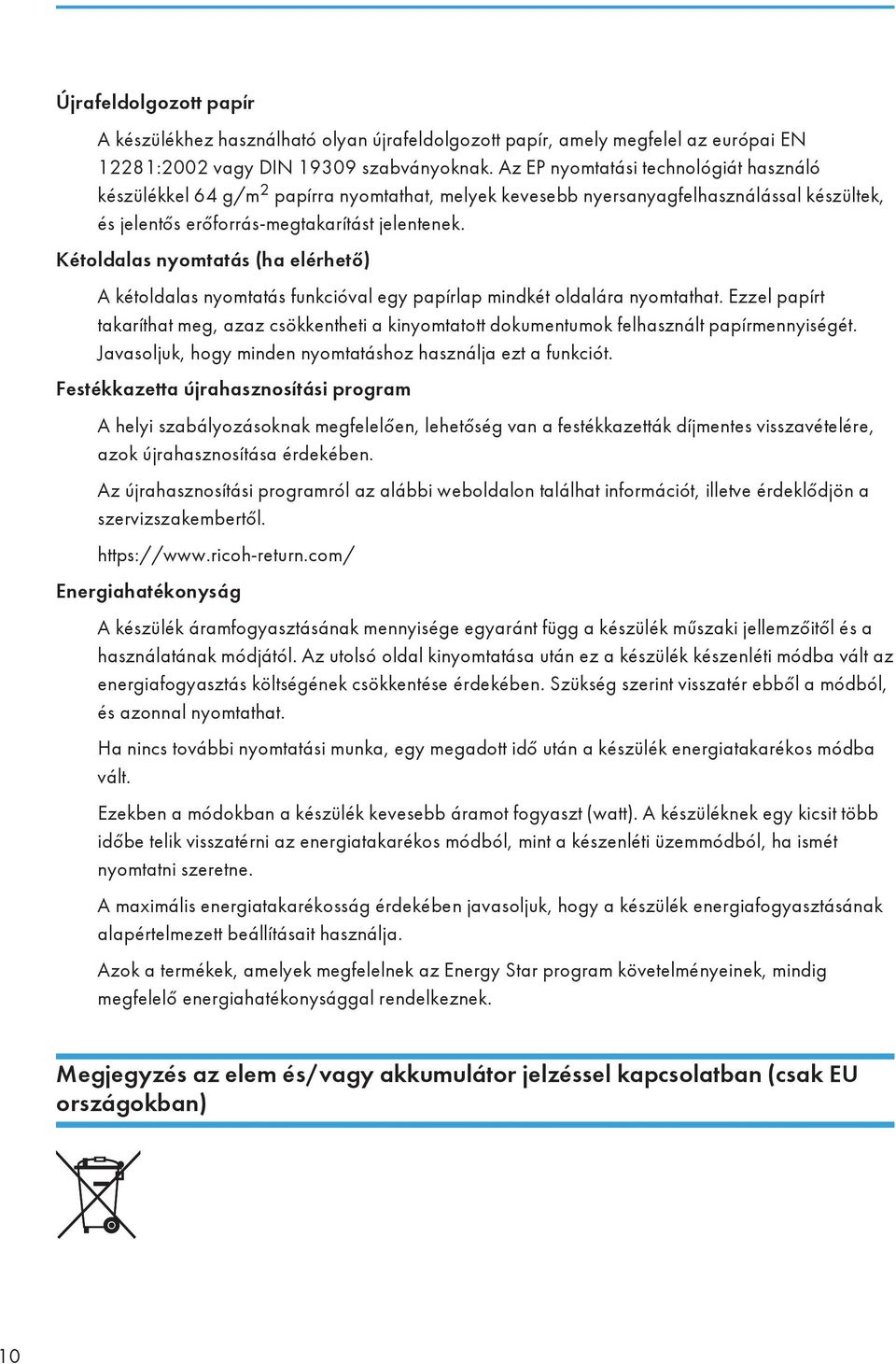

12 Újrafeldolgozott papír A készülékhez használható olyan újrafeldolgozott papír, amely megfelel az európai EN 12281:2002 vagy DIN szabványoknak. Az EP nyomtatási technológiát használó készülékkel 64 g/m 2 papírra nyomtathat, melyek kevesebb nyersanyagfelhasználással készültek, és jelentős erőforrás-megtakarítást jelentenek. Kétoldalas nyomtatás (ha elérhető) A kétoldalas nyomtatás funkcióval egy papírlap mindkét oldalára nyomtathat. Ezzel papírt takaríthat meg, azaz csökkentheti a kinyomtatott dokumentumok felhasznált papírmennyiségét. Javasoljuk, hogy minden nyomtatáshoz használja ezt a funkciót. Festékkazetta újrahasznosítási program A helyi szabályozásoknak megfelelően, lehetőség van a festékkazetták díjmentes visszavételére, azok újrahasznosítása érdekében. Az újrahasznosítási programról az alábbi weboldalon találhat információt, illetve érdeklődjön a szervizszakembertől. Energiahatékonyság A készülék áramfogyasztásának mennyisége egyaránt függ a készülék műszaki jellemzőitől és a használatának módjától. Az utolsó oldal kinyomtatása után ez a készülék készenléti módba vált az energiafogyasztás költségének csökkentése érdekében. Szükség szerint visszatér ebből a módból, és azonnal nyomtathat. Ha nincs további nyomtatási munka, egy megadott idő után a készülék energiatakarékos módba vált. Ezekben a módokban a készülék kevesebb áramot fogyaszt (watt). A készüléknek egy kicsit több időbe telik visszatérni az energiatakarékos módból, mint a készenléti üzemmódból, ha ismét nyomtatni szeretne. A maximális energiatakarékosság érdekében javasoljuk, hogy a készülék energiafogyasztásának alapértelmezett beállításait használja. Azok a termékek, amelyek megfelelnek az Energy Star program követelményeinek, mindig megfelelő energiahatékonysággal rendelkeznek. Megjegyzés az elem és/vagy akkumulátor jelzéssel kapcsolatban (csak EU országokban) 10

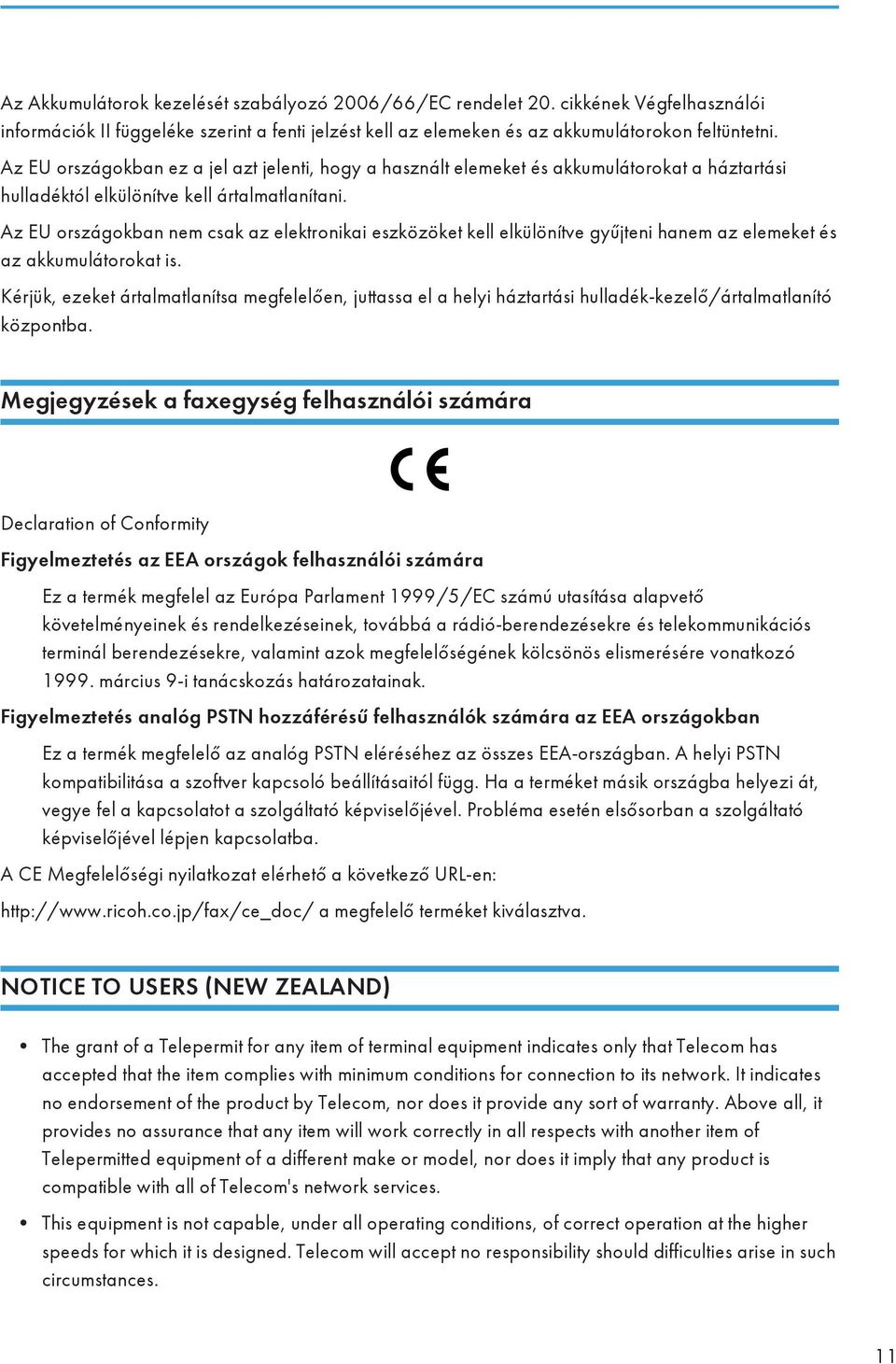

13 Az Akkumulátorok kezelését szabályozó 2006/66/EC rendelet 20. cikkének Végfelhasználói információk II függeléke szerint a fenti jelzést kell az elemeken és az akkumulátorokon feltüntetni. Az EU országokban ez a jel azt jelenti, hogy a használt elemeket és akkumulátorokat a háztartási hulladéktól elkülönítve kell ártalmatlanítani. Az EU országokban nem csak az elektronikai eszközöket kell elkülönítve gyűjteni hanem az elemeket és az akkumulátorokat is. Kérjük, ezeket ártalmatlanítsa megfelelően, juttassa el a helyi háztartási hulladék-kezelő/ártalmatlanító központba. Megjegyzések a faxegység felhasználói számára Declaration of Conformity Figyelmeztetés az EEA országok felhasználói számára Ez a termék megfelel az Európa Parlament 1999/5/EC számú utasítása alapvető követelményeinek és rendelkezéseinek, továbbá a rádió-berendezésekre és telekommunikációs terminál berendezésekre, valamint azok megfelelőségének kölcsönös elismerésére vonatkozó március 9-i tanácskozás határozatainak. Figyelmeztetés analóg PSTN hozzáférésű felhasználók számára az EEA országokban Ez a termék megfelelő az analóg PSTN eléréséhez az összes EEA-országban. A helyi PSTN kompatibilitása a szoftver kapcsoló beállításaitól függ. Ha a terméket másik országba helyezi át, vegye fel a kapcsolatot a szolgáltató képviselőjével. Probléma esetén elsősorban a szolgáltató képviselőjével lépjen kapcsolatba. A CE Megfelelőségi nyilatkozat elérhető a következő URL-en: a megfelelő terméket kiválasztva. NOTICE TO USERS (NEW ZEALAND) The grant of a Telepermit for any item of terminal equipment indicates only that Telecom has accepted that the item complies with minimum conditions for connection to its network. It indicates no endorsement of the product by Telecom, nor does it provide any sort of warranty. Above all, it provides no assurance that any item will work correctly in all respects with another item of Telepermitted equipment of a different make or model, nor does it imply that any product is compatible with all of Telecom's network services. This equipment is not capable, under all operating conditions, of correct operation at the higher speeds for which it is designed. Telecom will accept no responsibility should difficulties arise in such circumstances. 11

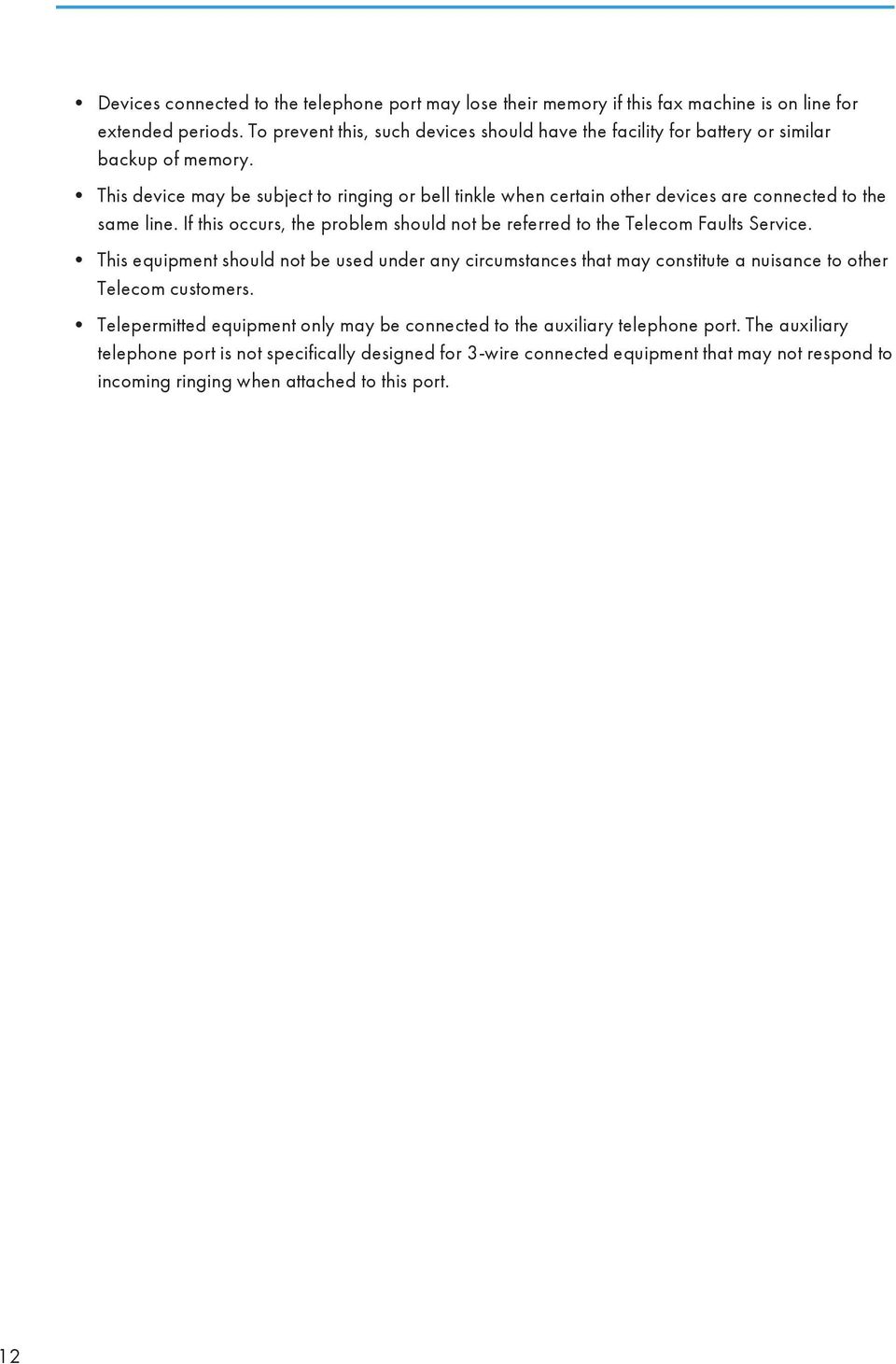

14 Devices connected to the telephone port may lose their memory if this fax machine is on line for extended periods. To prevent this, such devices should have the facility for battery or similar backup of memory. This device may be subject to ringing or bell tinkle when certain other devices are connected to the same line. If this occurs, the problem should not be referred to the Telecom Faults Service. This equipment should not be used under any circumstances that may constitute a nuisance to other Telecom customers. Telepermitted equipment only may be connected to the auxiliary telephone port. The auxiliary telephone port is not specifically designed for 3-wire connected equipment that may not respond to incoming ringing when attached to this port. 12

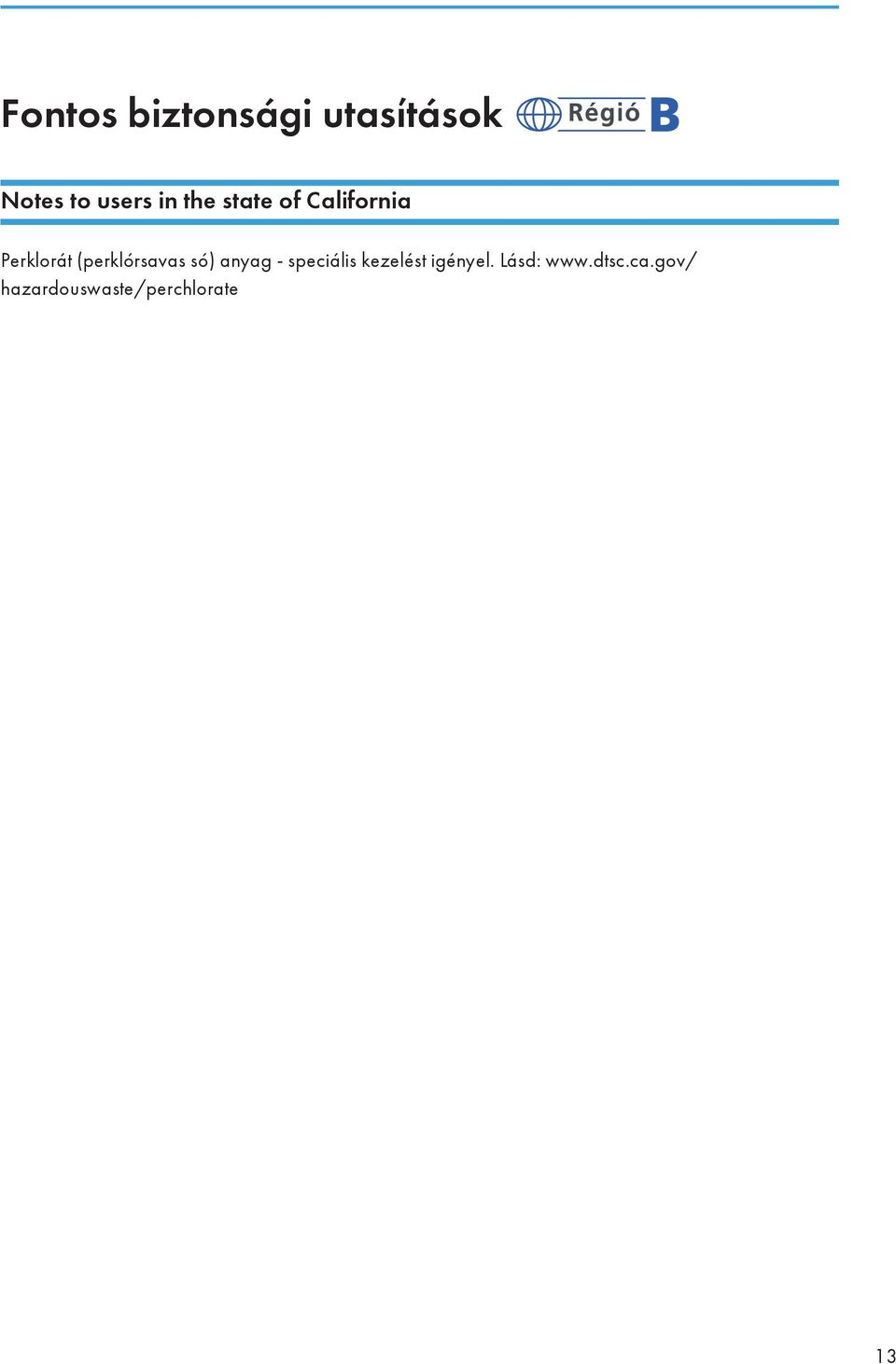

15 Fontos biztonsági utasítások Notes to users in the state of California Perklorát (perklórsavas só) anyag - speciális kezelést igényel. Lásd: hazardouswaste/perchlorate 13

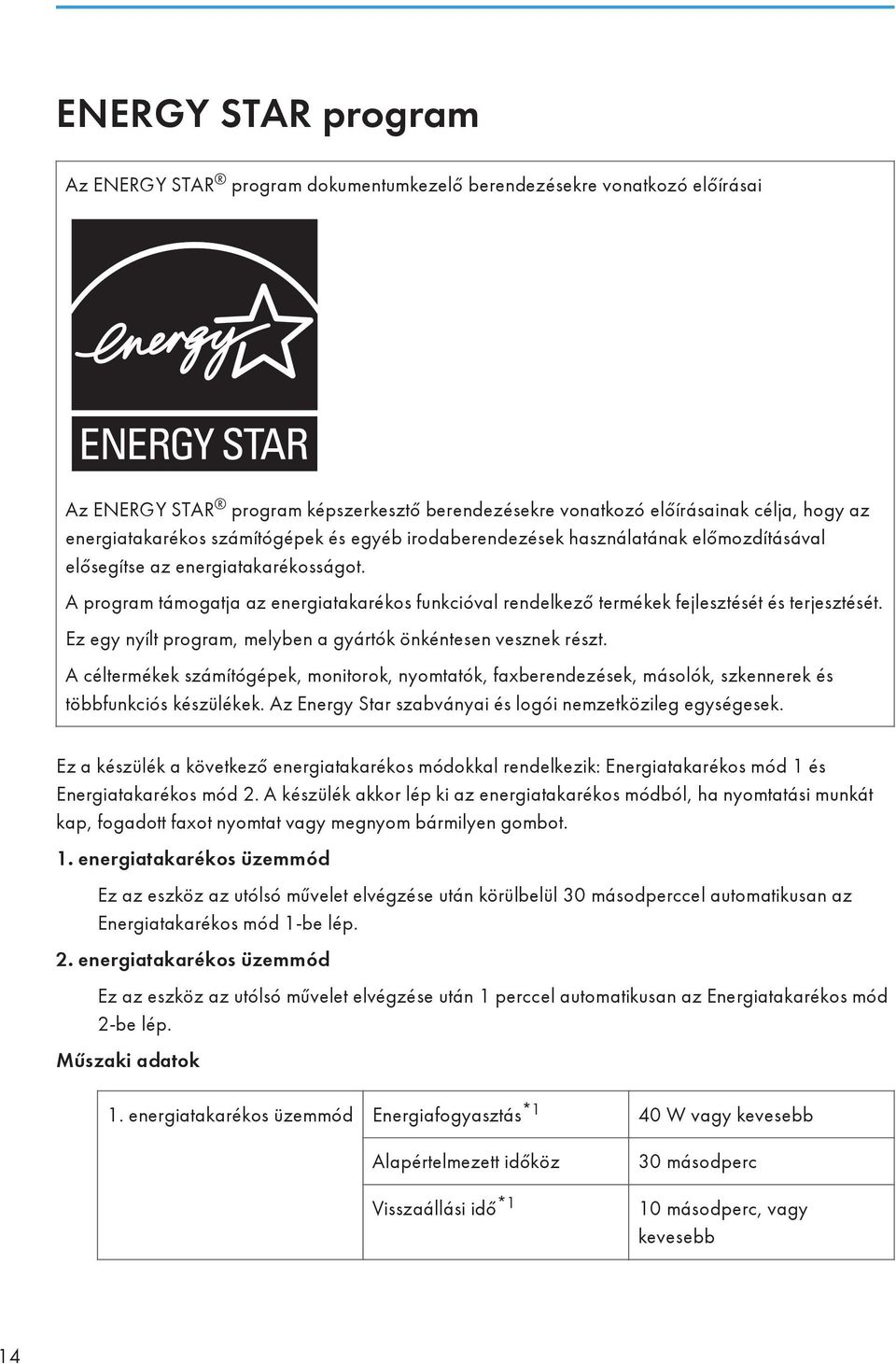

16 ENERGY STAR program Az ENERGY STAR program dokumentumkezelő berendezésekre vonatkozó előírásai Az ENERGY STAR program képszerkesztő berendezésekre vonatkozó előírásainak célja, hogy az energiatakarékos számítógépek és egyéb irodaberendezések használatának előmozdításával elősegítse az energiatakarékosságot. A program támogatja az energiatakarékos funkcióval rendelkező termékek fejlesztését és terjesztését. Ez egy nyílt program, melyben a gyártók önkéntesen vesznek részt. A céltermékek számítógépek, monitorok, nyomtatók, faxberendezések, másolók, szkennerek és többfunkciós készülékek. Az Energy Star szabványai és logói nemzetközileg egységesek. Ez a készülék a következő energiatakarékos módokkal rendelkezik: Energiatakarékos mód 1 és Energiatakarékos mód 2. A készülék akkor lép ki az energiatakarékos módból, ha nyomtatási munkát kap, fogadott faxot nyomtat vagy megnyom bármilyen gombot. 1. energiatakarékos üzemmód Ez az eszköz az utólsó művelet elvégzése után körülbelül 30 másodperccel automatikusan az Energiatakarékos mód 1-be lép. 2. energiatakarékos üzemmód Ez az eszköz az utólsó művelet elvégzése után 1 perccel automatikusan az Energiatakarékos mód 2-be lép. Műszaki adatok 1. energiatakarékos üzemmód Energiafogyasztás *1 40 W vagy kevesebb Alapértelmezett időköz Visszaállási idő *1 30 másodperc 10 másodperc, vagy kevesebb 14

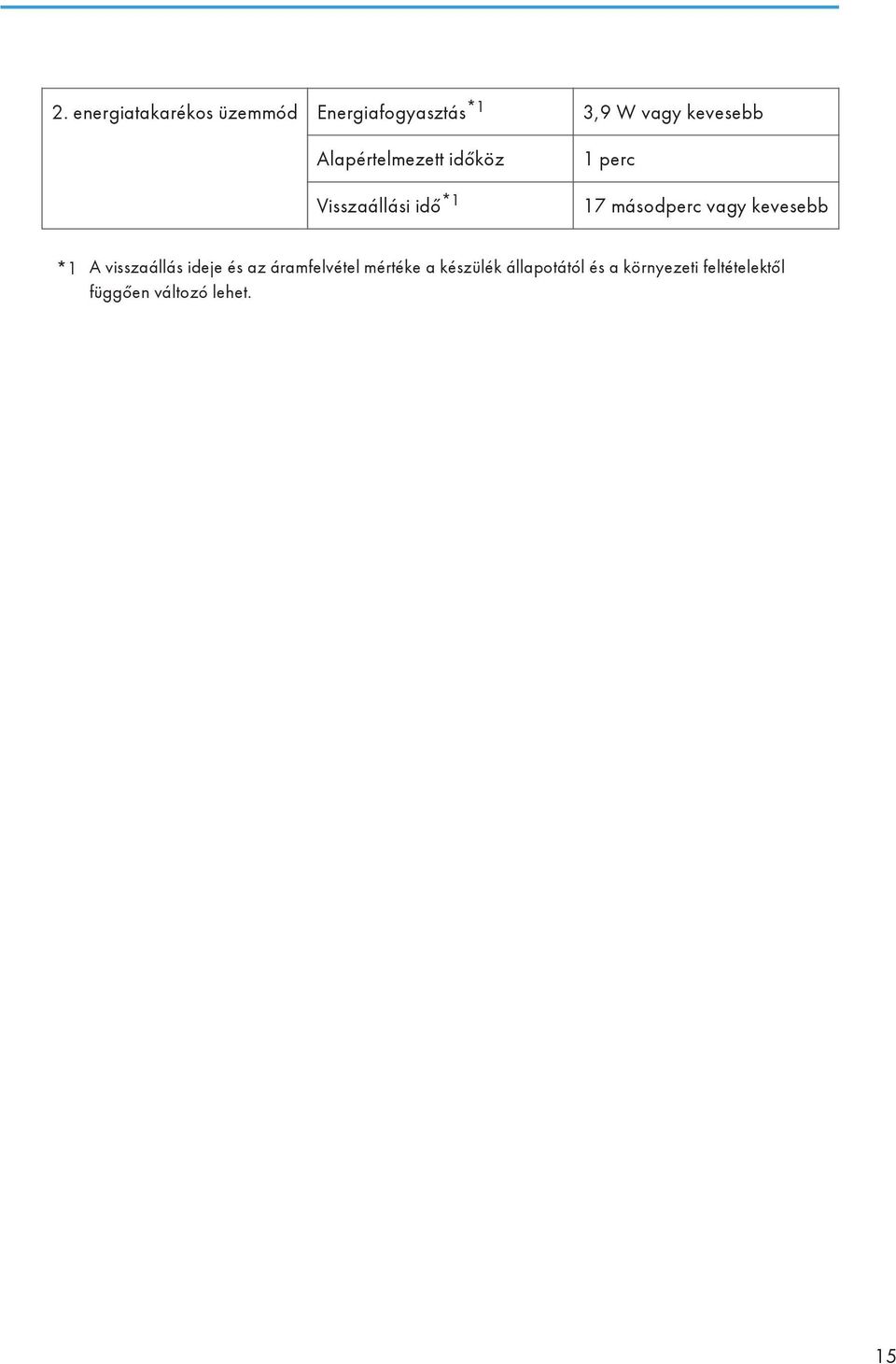

17 2. energiatakarékos üzemmód Energiafogyasztás *1 3,9 W vagy kevesebb Alapértelmezett időköz Visszaállási idő *1 1 perc 17 másodperc vagy kevesebb *1 A visszaállás ideje és az áramfelvétel mértéke a készülék állapotától és a környezeti feltételektől függően változó lehet. 15

18 16

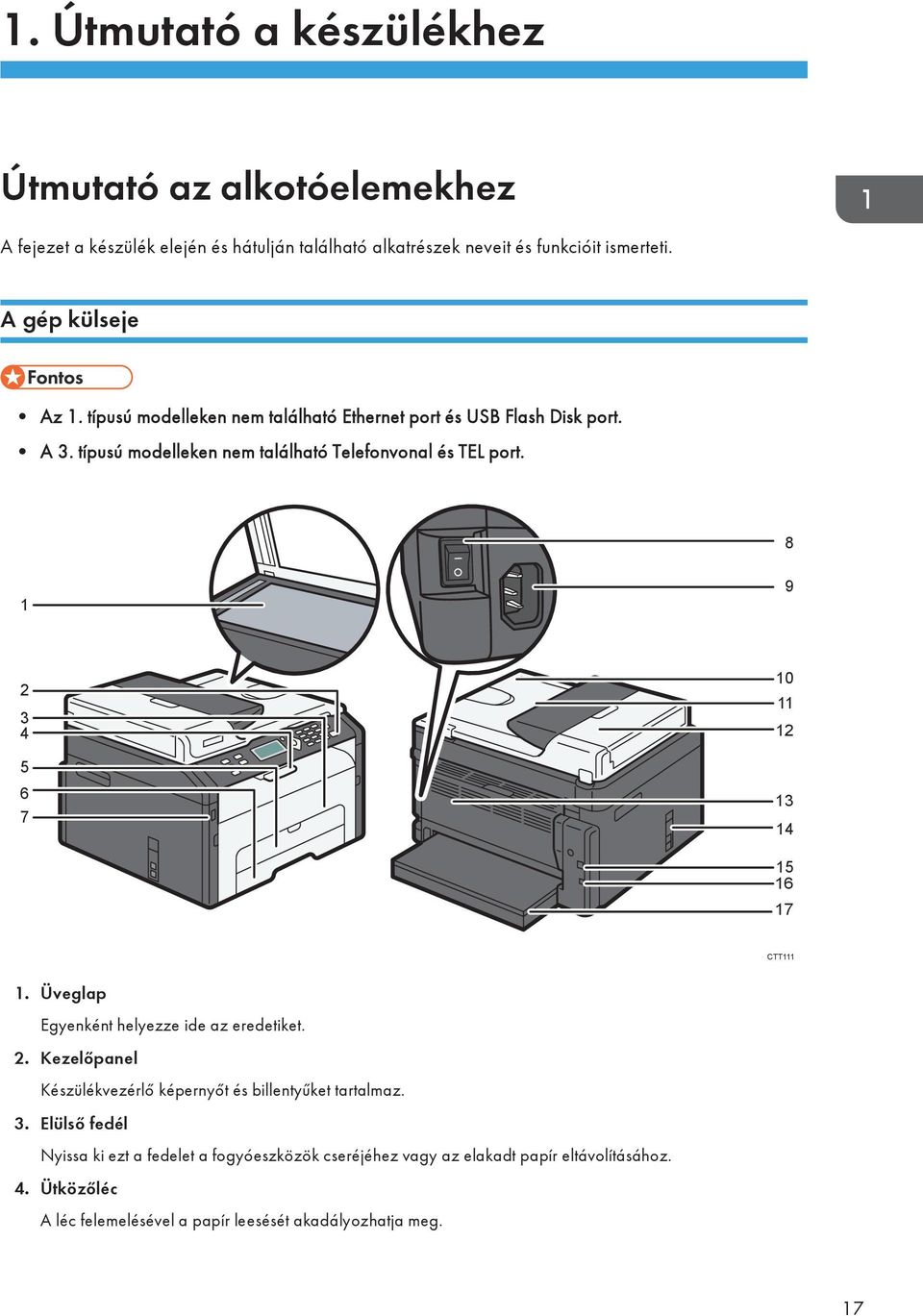

19 1. Útmutató a készülékhez Útmutató az alkotóelemekhez A fejezet a készülék elején és hátulján található alkatrészek neveit és funkcióit ismerteti. A gép külseje Az 1. típusú modelleken nem található Ethernet port és USB Flash Disk port. A 3. típusú modelleken nem található Telefonvonal és TEL port CTT Üveglap Egyenként helyezze ide az eredetiket. 2. Kezelőpanel Készülékvezérlő képernyőt és billentyűket tartalmaz. 3. Elülső fedél Nyissa ki ezt a fedelet a fogyóeszközök cseréjéhez vagy az elakadt papír eltávolításához. 4. Ütközőléc A léc felemelésével a papír leesését akadályozhatja meg. 17

20 1. Útmutató a készülékhez 5. Kézi adagoló Ebbe az adagolóba csak egy lap normál papír helyezhető adagoló Ebbe az adagolóba legfeljebb 150 normál papírlapot lehet betölteni. 7. USB flash memóriaport Helyezzen be egy USB memóriát a szkennelt fájlok tárolásához a Szkennelés USB-re funkció segítségével. 8. Főkapcsoló gomb Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását. 9. Hálózati csatlakozó A hálózati kábelt itt csatlakoztassa a készülékhez. A kábel másik végét dugja be egy közeli fali csatlakozóaljzatba. 10. Automatikus dokumentumadagoló - ADF (üveglap fedele) Az ADF az expozíciós üveglap fedelével integrált. Nyissa fel ezt a fedelet dokumentumok ráhelyezéséhez az üveglapra. 11. ADF adagoló tálcája Ide helyezze az eredeti dokumenumköteget. A dokumentumok automatikusan beolvasásra kerülnek. A papíradagolóba legfeljebb 15 normál papírlapot lehet betölteni. 12. ADF (automatikus dokumentumadagoló) fedél Nyissa ki ezt a fedelet, ha az automatikus eredeti behúzóban elakadt eredetiket szeretné kivenni. 13. Hátsó fedél Nyissa fel ezt a fedelet a lapok fejjel felfelé történő kidobásához vagy az elakadt papír eltávolításához. 14. Telefonvonal és TEL port 15. USB port Felső port: külső telefonkapcsolatra szolgáló port. Alsó port: G3 (analóg) vonalas interfészport telefonvonalas kapcsolathoz. Használja ezt a portot a készülék számítógéphez történő csatlakozására USB-kábel segítségével. 16. Ethernet port Használja ezt a portot a készülék hálózathoz történő csatlakoztatásához Ethernet kábel segítségével. 17. Adagolófedél Az adagoló kibővítésekor csatlakoztassa ezt a fedelet. 18

21 Útmutató az alkotóelemekhez A készülék belseje 1 CTT Festékkazetta A nyomatok papírra történő nyomtatásához szükséges cserélendő fogyóeszköz. A festékkazetta cseréjét illetően lásd: 159. o. "Festékkazetta cseréje". Kezelőpanel Maga a vezérlőpanel a használat országától függően eltérhet a lenti illusztráción láthatótól. A modelltől függően a billentyűk elhelyezkedése eltérhet. Az 1. típusú modelleken nincsen [Scanner] (Szkenner) billentyű. A 3. típusú modelleken nincs [Facsimile] (Fax) és [Speed Dial] (Gyorshívó) billentyű. A 3. típusú modelleknél [ID Card Copy] (Igazolvány másolása) billentyű található az [ID Card Copy/On Hook Dial] (Igazolvány másolása/kihangosított tárcsázás) billentyű helyett CTT [Facsimile] (Fax) billentyű Használja ezt a billentyűt a készülék átkapcsolásához fax üzemmódba. 19

22 1. Útmutató a készülékhez 2. [Copy] (Másoló) billentyű Használja ezt a billentyűt a készülék átkapcsolásához másoló üzemmódba. 3. [Speed Dial] (gyorshívó) gomb Használja ezt a billentyűt fax küldésére regisztrált gyorshívó számra. 4. [ID Card Copy/On Hook Dial] (Igazolvány másolása/kihangosított tárcsázás) gomb Amikor a készülék másoló módban van, ezt a billentyűt például személyi igazolvány másolására, vagy az igazolvány másolási beállításainak módosítására használhatja. Amikor a készülék fax üzemmódban van, használja ezt a gombot kihangosított tárcsázáshoz. 5. [User Tools] (felhasználói eszközök) gomb Nyomja meg a készülék rendszerbeállítások konfigurációs menüjének megjelenítéséhez. 6. [OK] gomb A gombbal megerősítheti a beállításokat és a megadott értékeket, esetleg a következő menüszintre léphet. 7. [Stop/Clear] (Leállítás/Törlés) gomb Ezzel a billentyűvel törölhet vagy leállíthat nyumtatási munkát, dokumentum-másolást, szkennelést, faxküldést/-fogadást, illetve egyéb folyamatban lévő egyéb műveleteket. 8. [Start] gomb Használja ezt a billentyűt faxküldés/-fogadás, szkennelés vagy másolás elindításához. 9. [Scanner] (Szkenner) billentyű Használja ezt a billentyűt a készülék átváltásához szkenner üzemmódba. 10. Bekapcsolás (Power) jelzőfény Ez a jelzőfény kéken kezd el világítani, ha a készülék be van kapcsolva. Villog nyomtatási munka fogadásakor, és amikor nyomtatás, szkennelés vagy faxküldés/-fogadás van folyamatban. 11. Képernyő A jelenlegi állapotot és üzeneteket jelenít meg. 12. Riasztás (Alert) jelzőfény Ez a jelzőfény pirosan világít, ha készülékből kifogyott a papír vagy fogyóeszköz, amikor a papírbeállítások nem egyeznek a meghajtó által meghatározott beállításokkal vagy egyéb hibák esetén. Lassan villog, ha a készülékben kifogyóban van a festék. 13. Görgetőgombok Nyomja le ezeket a gombokat a kurzor különböző irányokba való mozgatásához. 14. Számgombok Használja számértékek beírásához olyan beállítások meghatározásakor, mint a faxszám és másolatok száma, vagy betűk beírásához nevek megadásakor. 20

23 Kezdeti beállítás Kezdeti beállítás Amikor először kapcsolja be a készüléket, be kell állítania a következő elemeket. Válasszon ki minden egyes beállítást a [ ] vagy a [ ] gomb használatával, illetve a számgombokkal, majd nyomja meg az [OK] gombot. [Nyelv] [Országkód] [Év] [Hónap] [Nap] Dátumformátum Időformátum [Óra] [Perc] A 3. típusú modell nem rendelkezik Kezdeti beállítás funkcióval. 21

24 1. Útmutató a készülékhez A Smart Organizing Monitor bemutatása Használat előtt a mellékelt CD-ROM-ról telepítse ezt a segédprogramot a számítógépére. A Smart Organizing Monitor telepítésével kapcsolatosan lásd a Szoftver telepítési útmutatót. A Smart Organizing Monitor a következő funkciókat biztosítja: A készülék állapotának megjelenítése Megjeleníti a papírelakadási üzeneteket és más hibaüzeneteket. Papírméret és -típus beállítása Megjeleníti a a készülékkel rendelkezésre álló papírméret- vagy papírtípus-beállításokat. Teszt és konfigurációs oldal nyomtatása Listákat/jelentéseket nyomtat ki a készülék-beállítási lista és egyéb információk ellenőrzésére. IPv4-cím módosítása Használja az IPv4-cím megadásához. Rendszerbeállítások módosítása Használja egyéni papírméret-beállítások és más beállítások módosítására a készüléken. Hálózati szkenner módosítása Használja a szkennercélhely hozzáadásához, módosításához vagy törléséhez, vagy a kiszolgáló tulajdonságainak módosításához. Gyors tárcsázás módosítása Regisztrálhatja, módosíthatja vagy törölheti a Gyors tárcsázás beállításait. A vezeték nélküli LAN beállításainak módosítása A vezeték nélküli LAN beállításainak manuális konfigurálása A Smart Organizing Monitor használatára vonatkozó alapvető utasításokért lásd: 141. o. "Készülék konfigurálása segédprogramok segítségével". 22

25 Hálózati beállítások konfigurálása Hálózati beállítások konfigurálása Ez a rész a készülék hálózatban történő használatához szükséges beállítások konfigurálását írja le. Az Ethernet és a vezeték nélküli LAN beállításai nem engedélyezhetők egyidejűleg. A mellékelt CD-ROM segítségével telepítheti az illesztőprogramokat és konfigurálhatja a hálózati beállításokat. A részleteket a Szoftver telepítési útmutatóban találja. LAN típus módosítása Az [Ethernet] vagy a [Vezeték nélküli LAN] lehetőség közül választhat. Ezt a beállítást csak a 4. típusú modell esetén kell megadnia. 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [LAN típus] opció kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy a [ ] gombot az [Ethernet] vagy a [Vezeték nélküli LAN], kiválasztásához, majd nyomja meg az [OK] gombot. A beállítás módosítása után a készülék automatikusan újraindul. IP cím beállítások konfigurálása a vezérlőpulton keresztül A hálózati beállítás-konfigurálási eljárás attól függően változik, hogy az IP cím információkat a hálózat automatikusan rendeli hozzá (DHCP), vagy manuálisan kell megtenni azt. 23

26 1. Útmutató a készülékhez 4. típus esetén válassza a [Vezeték nélküli LAN] lehetőséget a [LAN típus ] beállításnál vezeték nélküli LAN kapcsolat létrehozásához, vagy az [Ethernet] lehetőséget a [LAN típus] beállításnál, ha vezetékes LAN kapcsolatot szeretne használni. Az IPv4-cím konfigurálásának részleteiért lásd a Szoftver telepítési útmutatót. Az IP cím a Web Image Monitor program segítségével is konfigurálható. Az IP-cím konfigurálásával kapcsolatos részletekért lásd: 141. o. "A Web Image Monitor használata". A készülék beállítása az IPv6-cím automatikus beszerzésére Az IPv6-cím automatikus beszerzéséhez a készülék által DHCP-szerver szükséges a hálózaton. Bizonyosodjon meg arról, hogy a [DHCPv6] beállítása [Engedélyez] az [IPv6] alatt a Web Image Monitor-on. A Web Image Monitor indításának részleteiért lásd: 141. o. "A Web Image Monitor használata". 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 4. típus esetén a vezeték nélküli LAN kapcsolat létrehozásához válassza a [Wi-Fi beállítások] lehetőséget a [Hálózati beállítások] beállításnál. 3. Nyomja meg a [ ] vagy [ ] gombot a [Készülék IPv6 címe] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot az [IPv6 használata] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Bizonyosodjon meg arról, hogy az [IPv6 használata] beállítás értéke [Be]. A beállítások módosítását követően a készülék automatikusan újraindul. Ha nem szeretné megvárni a készülék újraindulását, nyomja meg a [User Tools] (Felhasználói eszközök) gombot. 24

27 Hálózati beállítások konfigurálása A készülék IPv6-címének manuális hozzárendelése A készülékhez hozzárendelt IPv6-címet nem használhatja más eszköz ugyanazon a hálózaton. Bizonyosodjon meg arról, hogy a [DHCPv6] beállítása [Letilt ] az [IPv6] alatt a Web Image Monitor-on. A Web Image Monitor indításának részleteiért lásd: 141. o. "A Web Image Monitor használata". 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 4. típus esetén a vezeték nélküli LAN kapcsolat létrehozásához válassza a [Wi-Fi beállítások] lehetőséget a [Hálózati beállítások] beállításnál. 3. Nyomja meg a [ ] vagy [ ] gombot a [Készülék IPv6 címe] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot az [IPv6 használata] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Bizonyosodjon meg arról, hogy az [IPv6 használata] beállítás értéke [Be]. Ha ezt a beállítást megváltoztatja, a készülék az eljárás befejezése előtt automatikusan újraindul. Ilyen esetben várjon az újraindítás befejezéséig, ismételje meg az 1-3. lépést, majd folytassa a következő lépéssel. 6. Nyomja meg a [ ] vagy a [ ] gombot a [Kézi konfig. cím] kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot az [IP cím] kiválasztásához, majd nyomja meg az [OK] gombot. 8. A számbillentyűk segítségével írja be a készülék IPv6-címét. 9. Adja meg az összes mező értékét, majd nyomja meg az [OK] gombot. Ha ezt a beállítást megváltoztatja, a készülék az eljárás befejezése előtt automatikusan újraindul. 25

28 1. Útmutató a készülékhez Ebben az esetben várja meg, míg befejeződik az újraindítás, majd a 4., 5., 7., 8. és 9. lépés kivételével ismételje meg az eljárást. 10. Nyomja meg a [ ] vagy [ ] gombot az [Előtag hosszúsága] kiválasztásához, majd nyomja meg az [OK] gombot. 11. Írja be az előtag hosszát a számgombokkal, majd nyomja meg az [OK] gombot. A beállítások módosítását követően a készülék automatikusan újraindul. Ha nem szeretné megvárni a készülék újraindulását, nyomja meg a [User Tools] (Felhasználói eszközök) gombot. Az IPv6-cím konfigurálását követően telepítse az illesztőprogramot. A meghajtó telepítésével kapcsolatos részleteket lásd a Szoftver telepítési útmutatóban. A vezeték nélküli LAN beállítások elvégzése Ellenőrizze, hogy a [LAN típus] beállítás értéke [Vezeték nélküli LAN] a [Hálózati beállítások] területen. A vezeték nélküli LAN beállítások konfigurálása előtt nyomtassa ki a hálózati beállítások listáját, hogy a beállítások konfigurálásakor kéznél legyenek a szükséges adatok. A részleteket a Wi-Fi beállítások útmutatójában találja. Győződjön meg róla, hogy az Ethernet-kábel nem csatlakozik a készülékhez. Az infrastruktúra mód konfigurálásának részleteit a Wi-Fi beállítási útmutatóban találja. Az Ad hoc mód beállítása a kezelőpanel használatával Ha nincs elérhető DHCP-kiszolgáló, ad-hoc hálózatban minden eszközhöz manuálisan kell IPcímet rendelni a TCP/IP protokollhoz. Ha a kommunikációs mód beállítása [ Ad-hoc mód], akkor a [WPA2 - PSK -AES] és a [WPA/ WPA2 vegyes mód] a [Biztonsági mód] menüben nem választható ki. 26

29 Hálózati beállítások konfigurálása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a [Hálózati beállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. A [ ] vagy [ ] gomb segítségével válassza ki a [Wi-Fi beállítások] lehetőséget, majd kattintson az [OK] gombra. 4. A [ ] vagy [ ] gomb segítségével válassza ki a [Wi-Fi csatlakozás] lehetőséget, majd kattintson az [OK] gombra. 5. Nyomja meg a [ ], vagy a [ ] gombot az [2 Ad-Hoc mód] kiválasztásához, majd nyomja meg az [OK] gombot. 6. Adja meg az SSID-t, majd nyomja meg az [OK] gombot. SSID megadása Nulla A felhasználható karakterek: ASCII 0x20-0x7e (32 karakter). 7. Nyomja meg a [ ], vagy a [ ] gombot a csatorna számának kiválasztásához, majd nyomja meg az [OK] gombot. Csatorna száma 11 * 8. Válassza ki a biztonsági módot. Biztonsági mód Nyitott rendszer - Nincs * Ha a [Nyitott rendszer - Nincs] lehetőséget választotta, menjen a 13. lépésre. 27

30 1. Útmutató a készülékhez 9. Nyomja meg az [OK] gombot. 10. Válassza ki a kód (kulcs) hosszúságát, majd nyomja meg az [OK] gombot. Kulcs hosszúsága 64 bit * 11. Válassza ki a kód (kulcs) formátumát, majd nyomja meg az [OK] gombot. Kulcs formátuma ASCII * A jelszó mezőbe beírható karakterek maximális száma a [Kód hosszúsága] és a [Kód formátuma] beállításoktól függ. Adja meg a beállításokat az alábbi táblázat alapján: Biztonsági mód Kulcshossz Kulcsformátum WEP kód (Maximális karakterszám) Nyitott rndsz-nincs * Nyitott rendsz.-wep 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter Megoszt. kód - WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter *1 Nem konfigurálható a kód hossza, a kód formátuma és a WEP kód. 12. Adja meg a jelszót (WEP kód). Enter gomb 1111_ 28

31 Hálózati beállítások konfigurálása 13. Nyomja meg az [OK] gombot. A beállítás módosítása után a készülék automatikusan újraindul. Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja meg újra elvégezni a beállításokat. Ha a [Wi-Fi állapotjelent.] beállítás értéke [Be], a készülék jelentést nyomtat ki a vezeték nélküli LAN konfigurálásának befejezéséről. A [Nyitott rendsz.-wep] beállításakor a kapcsolat létrejötte jelenik meg a kijelzőn, még akkor is, ha helytelen a WEP kód és a kapcsolat nem jött létre. Ebben az esetben adja meg a helyes WEP kódot. Ad-hoc mód konfigurálása a Smart Organizing Monitor segítségével Az ad-hoc módot a Smart Organizing Monitor segítségével is konfigurálhatja. Ha a [Kommunikációs mód:] beállítása [ Ad-hoc mód], akkor a [WPA2 - PSK -AES] és a [WPA/WPA2 vegyes mód] nem választható ki a [Biztonsági mód:] lehetőségnél. 1. A készüléket USB-kábel segítségével csatlakoztassa a számítógéphez. 2. A [Start] menüben kattintson a [Összes program] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 4. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 5. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 6. Kattintson az [OK]-ra. 7. A [Felhasználói eszköz] fülön kattintson a [Nyomtató konfiguráció] elemre. 8. A [Wi-Fi] lapon a [Kommunikációs mód:] beállításhoz válassza a [ Ad-hoc mód] értéket. 9. Az [SSID:] mezőbe írja be az SSID azonosítót. A felhasználható karakterek: ASCII 0x20-0x7e (32 karakter). 10. Válassza a [Biztonsági mód:] lehetőséget. 11. Írja be a csatorna számát a [Csatorna száma] mezőben. 12. Adja meg a megfelelő beállításokat a [WEP / WPA / WPA2 beállítások] lehetőségnél. A [WEP kulcs / Jelszó (PSK):] mezőbe beírható karakterek száma a [Kulcs hosszúsága:] és a [Kulcs formátuma:] beállításoktól függ. Adja meg a beállításokat az alábbi táblázat alapján: 29

32 1. Útmutató a készülékhez Biztonsági mód Kulcshossz Kulcsformátum WEP kód (Maximális karakterszám) Nyitott rndsz-nincs * Nyitott rendsz.-wep 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter Megoszt. kód - WEP 64 bit ASCII 5 karakter Hexadecimális 10 karakter 128 bit ASCII 13 karakter Hexadecimális 26 karakter *1 Nem konfigurálható a kód hossza, a kód formátuma és a WEP kód. 13. Adja meg a [WEP kulcs / Jelszó (PSK):] értékét. 14. Ha be kell állítani az IPv4-címet, kattintson az [IPv4 konfiguráció] lehetőségre. Az IPv6-cím csak a Web Image Monitor vagy a vezérlőpult segítségével konfigurálható. 15. Kattintson az [OK]-ra. A beállítás módosítása után a készülék automatikusan újraindul. Ha létrejön a kapcsolat, a következő üzenet jelenik meg: "Sikeres csatlakozás". Ha nem jön létre a kapcsolat, a következő üzenet jelenik meg: "Kapcsolat megszakadt". Ebben az esetben próbálja meg újra elvégezni a beállításokat. Ha a [Vezeték nélküli LAN állapotjelentés:] beállítás értéke [Be], a készülék a vezeték nélküli LAN konfigurálásának befejezését megerősítő jelentést nyomtat. A [Nyitott rendsz.-wep] beállításakor a sikeres csatlakozás jelenik meg a kijelzőn, még akkor is, ha helytelen a WEP kód, és nem jött létre a kapcsolat. Ebben az esetben adja meg a helyes WEP kódot. 30

33 2. A papír behelyezése Támogatott papír Papírméret A4 8 1 / 2 " 11 " (Letter) 8 1 / 2 " 14 " (Legal) B5 5 1 / 2 " 8 1 / 2 " (Half Letter) 7 1 / 4 " 10 1 / 2 " (Executive) A5 A6 B6 16K ( mm) 16K ( mm) 16K ( mm) Egyéni papírméret Egyéni papírméretként a következő papírméretek támogatottak: Szélesség 1. adagoló: Körülbelül mm Kézi adagoló: Körülbelül mm Hosszúság Körülbelül mm Papírtípus Normál papír (65-99 g/m 2 (17-26 font)) Újrahasznosított papír (75-90 g/m 2 (20-24 font)) Vékony papír (52-64 g/m 2 (14-17 font)) Vastag papír ( g/m 2 (26,6-34 font)) Papírkapacitás 1. adagoló 150 lap (70 g/m 2, 19 lb.) 31

34 2. A papír behelyezése Kézi adagoló 1 lap (70 g/m 2, 19 lb.) 32

35 Nem ajánlott papírtípusok Nem ajánlott papírtípusok Ne használja az alábbi papírtípusokat: Tintasugaras nyomtatókhoz gyártott papír GelJet (zselés) technológiájú nyomtatókhoz gyártott papír Hullámos, gyűrött vagy szamárfüles papír Hullámos vagy megcsavarodott papír Gyűrött papír Nedves papír Koszos vagy sérült papír Sztatikus töltést leadó, túl száraz papír Olyan papír, amelyre már nyomtattak, kivéve az előnyomott, fejléces papírt. A meghibásodások akkor a leggyakoribbak, ha nem lézernyomtatón nyomtatott papírt használ (pl.: szürkeárnyalatos és színes másolók, tintasugaras nyomtatók, stb.) Speciális papírok, úgy mint a hőpapír vagy indigó A határértéknél nehezebb vagy könnyebb papír Ablakos, lyukas, perforált, kivágott vagy dombornyomásos papír Olyan öntapadó címke, amin a ragasztóréteg vagy a hordozópapír kilátszik Összekapcsolt vagy összetűzött papír Papír betöltésekor ügyeljen arra, hogy ne érintse meg a papír felületét. Ha a papír megfelelő a készülékhez, de annak tárolási módja rossz, akkor is romolhat a nyomtatási minőség, elakadások jelentkezhetnek, illetve a nyomtató meghibásodhat. 33

36 2. A papír behelyezése Nyomtatási terület Az alábbi ábra a papír azon területét mutatják be, ahová a készülék tud nyomtatni. A nyomtatómeghajtóból CHZ Nyomtatási terület 2. Adagolási irány 3. Kb. 4,2 mm (0,2 hüvelyk) 4. Kb. 4,2 mm (0,2 hüvelyk) A nyomtatási terület nagyban függhet a papír méretétől és a nyomtatóvezérlő beállításaitól. A [Regisztráció] megadásával a [Rendszerbeállítások]-ban állítsa be a nyomtatási pozíciót. 34

37 Nyomtatási terület Másoló funkció CHZ Nyomtatási terület 2. Adagolási irány 3. Kb. 4 mm (0,2 hüvelyk) 4. Kb. 3 mm (0,1 hüvelyk) Fax funkció A nyomtatási terület a papír méretétől függően eltérő lehet CHZ Nyomtatási terület 2. Adagolási irány 35

38 2. A papír behelyezése 3. Kb. 4,2 mm (0,2 hüvelyk) 4. Kb. 4,2 mm (0,2 hüvelyk) A nyomtatási terület a papír méretétől függően eltérő lehet. 36

39 Papír betöltése Papír betöltése Töltsön be egy köteg papírt nyomtatáshoz a bemeneti tálcába. A papír betöltésekor ne felejtse el konfigurálni az 1. és a kézi adagolónál a papírméretet és papírtípust. Dokumentum nyomtatásakor adja meg a papírméretet és papírtípust, és válassza ki a nyomtatómeghajtón a papíradagolót, hogy a papír betöltésekor a konfigurált beállításokat használja nyomtatásnál. Az 1. adagolóból adogatott papírra való nyomtatáshoz vegye ki a papírt a kézi adagolóból. Ellenkező esetben elsőként a kézi adagolóban lévő papír kerül használatra. A készülék bemelegedése során ne töltsön be papírt a kézi adagolóba. Ha az Energiatakarékos mód engedélyezve van, ne töltsön be papírt a kézi adagolóba. A gyűrött papír elakadhat. Betöltés előtt simítsa ki a papírt. Papír betöltése az 1. adagolóba 1. Lassan húzza ki az 1. adagolót, majd két kézzel vegye ki. CTT062 A tálcát sima felületre helyezze. 37

40 2. A papír behelyezése 2. Nyomja be az oldalsó papírterelőkön lévő kapcsokat, majd csúsztassa be azokat a szabvány méret eléréséhez. 3. Nyomja be a papírterelőt és csúsztassa a szabvány papírméretig. CTT073 CTT Mielőtt a papíradagolóba tenné, pörgesse át a papírlapokat. 5. Az új papírköteget nyomtatatási oldallal lefelé töltse be. Ügyeljen rá, hogy a papírköteg magassága ne érjen túl a papíradagoló felső határjelén. CTT075 38

41 Papír betöltése 6. Óvatosan nyomja be az 1. adagolót a készülékbe. CTT029 A papírelakadások elkerülése végett bizonyosodjon meg arról, hogy a tálca megfelelően van behelyezve. A lapok fejjel felfelé történő kidobásához nyissa ki a hátulsó fedelet. CTT adagoló kibővítése papír betöltéséhez 1. Lassan húzza ki az 1. adagolót, majd két kézzel vegye ki. 2. Kapcsolja ki a hosszabbítónak az adagoló két oldalán lévő rögzítőjét, és húzza ki a hosszabbítót. CTT077 39

42 2. A papír behelyezése Bizonyosodjon meg arról, hogy a hosszabbító belső felülete és a mérő megfelelően van igazítva. A bövítő hosszát három lépésben állíthatja be. A4-es vagy Letter méretű papír használatakor állítsa a hosszt az adagolóban a " "-es jellel jelölt pozícióba. 3. Húzza ki a hosszabbítót és rögzítse. 4. Kövesse a 2-6. lépést a "Papír betöltése az 1. adagolóba" részben. 5. Csatlakoztassa az adagoló fedelét. CTT076 CTT095 A Legal vagy A4 méretűnél nagyobb papírt az adagolófedél csatolása nélkül kell betölteni. 40

43 Papír betöltése Papír behelyezése a kézi adagolóba 1. Nyissa ki a kézi adagolót. CTT Húzza ki az oldalsó vezetőket, töltse be a készülékbe a papírt nyomtatási oldallal felfelé, és nyomja ütközésig. CTT Állítsa az oldalsó papírvezetőket a papír szélességéhez. CTT033 A lapok fejjel felfelé történő kidobásához nyissa ki a hátulsó fedelet. 41

44 2. A papír behelyezése CTT094 Papírtípus és papírméret megadása a vezérlőpanel segítségével Papírtípus megadása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Rendszerbeállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Másolóbeállítások]-at, majd nyomja meg az [OK] gombot. 3. A [ ] vagy [ ] gomb segítségével válassza ki az [1. ad. papírbeállít.] menüpontot, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Kéziad. papírbeáll.]-t, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy [ ] gombot a [Papírtípus] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy [ ] gombot a papírtípus kiválasztásához, majd nyomja meg az [OK] gombot. 42

45 Papír betöltése 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Standard papírméret megadása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Rendszerbeállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Másolóbeállítások]-at, majd nyomja meg az [OK] gombot. 3. A [ ] vagy [ ] gomb segítségével válassza ki az [1. ad. papírbeállít.] menüpontot, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Kéziad. papírbeáll.]-t, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy [ ] gombot a [Papírméret] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy [ ] gombot a papírméret kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. 43

46 2. A papír behelyezése Egyéni papírméret megadása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Rendszerbeállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Másolóbeállítások]-at, majd nyomja meg az [OK] gombot. 3. A [ ] vagy [ ] gomb segítségével válassza ki az [1. ad. papírbeállít.] menüpontot, majd nyomja meg az [OK] gombot. A papíradagolóban lévő papír méretének meghatározásához válassza a [Kéziad. papírbeáll.]-t, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy [ ] gombot a [Papírméret] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy [ ] gombot az [Egyéni] kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] [ ] gombokat a [mm] vagy [hüv.] kiválasztásához, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [ ] vagy a [ ] gombot a szélesség megadásához, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy a [ ] gombot a hossz megadásához, majd nyomja meg az [OK] gombot. 9. Nyomja meg az [OK] gombot. 10. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Papírtípus és papírméret megadása a Smart Organizing Monitor segítségével Az ebben a részben leírt eljárás Windows 7-en alapuló példa. Maga az eljárás a használt operációs rendszertől függően eltérő lehet. 44

47 Papír betöltése Papírtípus és papírméret megadása 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 4. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 5. Kattintson az [OK]-ra. 6. Az [Állapot] fülön kattintson a [Módosítás...] lehetőségre. 7. Válassza ki a papírtípust és a papírméretet, majd kattintson az [OK] gombra. 8. Kattintson a [Bezár] gombra. Egyéni papírméret módosítása 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 4. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 5. Kattintson az [OK]-ra. 6. A [Felhasználói eszköz] fülön kattintson a [Nyomtató konfiguráció] elemre. 7. A [Rendszer] fülön válassza ki a [mm] vagy [hüv.] lehetőséget a [Mértékegység:] listából. 8. A [Vízszintes: ( mm)] mezőbe írja be a szélességet. 9. A [Függőleges: ( mm)] mezőbe írja be a hosszt. 10. Kattintson az [OK]-ra. 11. Kattintson a [Bezár] gombra. A kézi adagolóban lévő papír beállításait nem adhatja meg a Smart Organizing Monitor-on keresztül. 45

48 2. A papír behelyezése Az eredeti dokumentumok behelyezése Ez a fejezet ismerteti a behelyezhető eredeti dokumentumok típusait és a behelyezés módjait. Az eredeti dokumentumokról Az eredeti dokumentumok ajánlott méretei Üveglap Legfeljebb 216 mm (8,5") széles, legfeljebb 297 mm (11,7") hosszú ADF (automatikus eredeti behúzó) Papírméret: mm szélesség, mm hosszúság Papírsúly: g/m 2 (16-24 font) Az automatikus dokumentumadagolóba egyszerre legfeljebb 50 lapot helyezhet be (80 g/m 2, 21,3 fontos papír használata esetén). Az automatikus dokumentumadagoló által nem támogatott eredeti dokumentumok típusai ADF-be történő behelyezés esetén az alábbi eredeti-típusok sérülhetnek vagy elakadhatnak, vagy a nyomatokon szürke vagy fekete vonalak keletkezhetnek: Az ajánlottnál nagyobb vagy nehezebb eredeti dokumentumok Tűzött vagy összekapcsolt eredetik Perforált vagy szakadt eredetik Hullámos, gyűrött vagy behajlott eredetik Ragasztott eredetik Bármilyen bevonattal rendelkező eredetik, mint például hőérzékeny faxpapír, műnyomó papír, alumínium fólia, indigós papír vagy konduktív papír Perforált csíkkal rendelkező eredetik Eredeti dokumentumok füllel, jelzőcímkével vagy más kinyúló részekkel Ragadós eredetik, mint például az átlátszó papír Vékony, nagyon hajlékony eredetik Vastag eredetik, például képeslapok Bekötött eredetik, például könyvek Átlátszó eredetik, például írásvetítő-fólia vagy átlátszó papír 46

49 Az eredeti dokumentumok behelyezése Festéktől nedves vagy üresen kiadott eredetik Nem szkennelhető képterület Még ha az eredeti dokumentumokat helyesen is helyezi be, néhány milliméternyi margó mind a négy oldalon lehet, hogy nem kerül beszkennelésre. Margók üveglap használata esetén CHZ916 Másoló, Fax 1. Kb. 4,1 mm (0,2 hüvelyk) 2. Kb. 3 mm (0,1 hüvelyk) 3. Kb. 4 mm (0,2 hüvelyk) Szkenner (szkennelés be, szkennelés FTP-re, szkennelés mappába, szkennelés USB-re) 1. Kb. 1 mm (0,05 hüvelyk) 2. Kb. 1 mm (0,05 hüvelyk) 3. Kb. 1 mm (0,05 hüvelyk) 47

50 2. A papír behelyezése Margók ADF használatakor CHZ919 Másoló, Fax 1. Kb. 4,1 mm (0,2 hüvelyk) 2. Kb. 3 mm (0,1 hüvelyk) 3. Kb. 4,3 mm (0,2 hüvelyk) Szkenner (szkennelés be, szkennelés FTP-re, szkennelés mappába, szkennelés USB-re) 1. Kb. 1 mm (0,05 hüvelyk) 2. Kb. 1 mm (0,05 hüvelyk) 3. Kb. 2 mm (0,08 hüvelyk) Eredeti dokumentumok elhelyezése az üveglapon Ne helyezze el az eredeti dokumentumokat, amíg a korrekciós folyadék vagy a festék teljesen meg nem száradt. Ezzel az üveglap foltossá válhat és a másolatokon foltok jelenhetnek meg. 1. Emelje fel az üveglap fedelét. 48

51 Az eredeti dokumentumok behelyezése 2. Helyezze az eredetit a másolandó oldallal lefelé az üveglapra. Az eredetit a bal hátsó sarokhoz igazítsa. 3. Hajtsa le az üveglap fedelét. CTT023 Fogja az üveglapot kezeivel, amikor vastag, behajtott vagy behajlított eredetiket használ és a fedél nem engedhető le teljesen. Eredetik behelyezése az automatikus dokumentumadagolóba Az ADF-be egyszerre ne tegyen be keverve eredetiket és más dokumentumokat. Az eredeti dokumentumköteget pörgesse át, mielőtt behelyezi az automatikus dokumentumadagolóba, így a készülék nem húz be több lapot egyszerre. 1. Nyissa ki az ADF bemeneti tálcáját. CTT035 49

52 2. A papír behelyezése 2. Az ütközőket az eredetik méretének megfelelően állítsa be. CTT Helyezze az egyenletes kötegbe rendezett eredetiket nyomtatott oldallal felfelé az automatikus dokumentumadagolóba. Az utolsó oldalnak alul kell lennie. CTT037 50

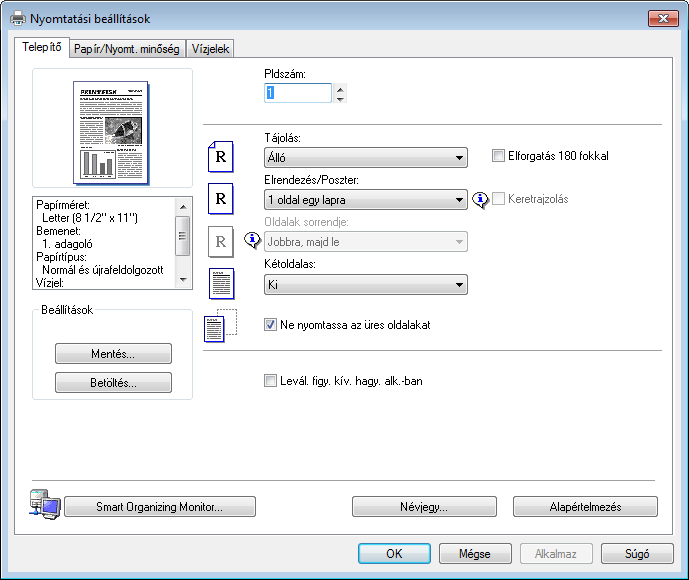

53 3. Dokumentumok kinyomtatása Alapműveletek Használja a nyomtatómeghajtót dokumentum nyomtatására a számítógépéről. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. Szükség szerint módosítsa a nyomtatási beállításokat. A nyomtatómeghajtón keresztül a következő nyomtatási beállításokat adhajta meg: Több oldal nyomtatása egy lapra Egy oldal elosztása több lapra Nyomtatás a lapok mindkét oldalára Üres oldalak átugrása Nyomatok szortírozása Nyomtató-illesztőprogram beállítások mentése fájlként Elmentett nyomtatóbeállítások visszahívása és törlése Nyomtatás egyéni méretű papírra Nagy papírméretű dokumentum nyomtatása kisebb méretű papírra Dokumentumméret csökkentése és növelése Nyomtatási felbontás módosítása Festék megtakarítása nyomtatáskor Árnyalási minta módosítása Bélyegzési szöveg nyomtatása a nyomatokra Az egyes elemek beállításáért kattintson a [Súgó]ra. 51

54 3. Dokumentumok kinyomtatása 3. A beállítás-módosítások elvégzése után kattintson az [OK] gombra. 4. Nyomtassa ki a dokumentumot a dokumentum eredeti alkalmazásának nyomtatási funkciója használatával. Papírelakadás esetén a nyomtatás félbeszakad. Nyissa fel az elülső fedelet, vegye ki a nyomtatókazettát, majd távolítsa el az elakadt papírt. Ha a papír így nem távolítható el, távolítsa el a fixáló fedél kinyitásával. A fedél lezárása után a nyomtatás automatikusan folytatódik. Ha nyomtatás során túlforrósodik a készülék, automatikusan leáll. Miután a készülék lehűlt, automatikusan folytatja a nyomtatást. Nyomtatás a lapok mindkét oldalára Ez a funkció nem áll rendelkezésre a kézi adagolónál. 1. A dokumentum létrehozása után nyissa meg a [Nyomtatási beállítások] párbeszédablakot a dokumentum natív alkalmazásában. 2. A [Telepítő] fülön a [Kétoldalas:] listamezőben válassza ki, hogyan szeretné megnyitni a kidobott papírt. 3. Bármilyen további beállítást követően kattintson az [OK] gombra. 4. Indítsa el a nyomtatást. A készülék előbb csak a lapok egyik oldalára nyomtat, majd egy üzenet a Smart Organizing Monitor képernyőjén arra kéri Önt, hogy megfordítva újra töltse be a kidobott papírlapokat. 5. Vegye ki az összes lapot a kimeneti tálcáról és helyezze az 1. adagolóba. A nyomatok másik oldalára történő nyomtatáshoz fordítsa meg azokat úgy, hogy az üres oldalak legyenek alul, majd helyezze a lapokat az 1. adagolóba. Álló CTT009 52

55 Alapműveletek Fekvő CTT Nyomja meg a [Start] gombot. Ha a hátulsó fedél nyitva van, a papír hátulról jön ki, a nyomtatott oldallal felfelé. Rendezze a kinyomtatott lapokat helyes sorrendbe. Nyomtatási munka törlése Lehetősége van a nyomtatási munka törlésére a készülék vezérlőpultjáról vagy a számítógépről, a munka állapotától függően. Nyomtatási munka törlése a nyomtatás megkezdése előtt 1. Kattintson duplán a nyomtató ikonra a számítógép feladattálcáján. 2. Válassza ki a törölni kívánt nyomtatási feladatot, majd kattintson a [Mégse] gombra a [Dokumentum] menüben. Ha egy már feldolgozásra került nyomtatási munkát töröl, a nyomtatás még néhány oldalon keresztül folytatódhat, mielőtt a munka törlésre kerülne. A nagy nyomtatási munka törlése egy kis időbe telhet. 53

56 3. Dokumentumok kinyomtatása Nyomtatási munka törlése nyomtatás közben 1. Nyomja meg a [Stop/Clear] gombot. 2. Nyomja meg az [1]-es billentyűt. CTT130 A nyomtatás törléséhez nyomja meg az [1]-es billentyűt (1: Igen). A nyomtatás folytatásához nyomja meg a [2]-es billentyűt (2: Nem). 54

57 Papírbeállítási hiba esetén Papírbeállítási hiba esetén Ha a papírméret vagy -típus nem egyezik a nyomtatási munka beállításaival, a készülék hibát fog jelezni. A hiba kétféleképpen javítható ki: Nyomtatás folytatása a nem egyező papírral Használja a lapdobás funkciót a hiba figyelmen kívül hagyásához és a nyomtatás folytatásához nem egyező papírra. Nyomtatási munka törlése Törölje a nyomtatást. Nyomtatás folytatása nem egyező papír használatával Ha a papír túl kicsi a nyomtatási munkához, a kinyomtatott kép hiányos lesz. 1. Ha hibaüzenet jelenik meg, nyomja meg a [Start] gombot. CTT131 Nyomtatási munka törlése 1. Ha hibaüzenet jelenik meg, nyomja meg a [Stop/Clear] (Stop/Törlés) gombot. CTT130 55

58 56 3. Dokumentumok kinyomtatása

59 4. Eredetik másolása Másoló mód képernyő Készenléti mód képernyő Másoló A4 Szöv/Fényk 01 Első sor: A készüléken megadott funkciót és papírméretet jeleníti meg. Az alábbi öt funkció áll rendelkezésre: Másoló, Ig.irát más., Szortírozás, 2-oldalas másolás, 2old./Szort. Második sor: A nagyítási arányt vagy a kombinálási beállításokat ([2 1-re] vagy [4 1-re]), a dokumentumtípust és a példányszámot jeleníti meg. Az aktuális munkánál megadható beállítások A [ ] vagy [ ] gomb megnyomásával a Készenléti üzemmód képernyőn az aktuális munka következő beállításait adhatja meg. Papíradagoló beáll. (papírméret) Szortírozás Eredeti típusa Fényerősség Kicsinyítés / Nagyítás Kombináció 2-oldalas másolás Az indítási mód meghatározható a [Funkcióprioritás] beállításban a [Rendszerbeállítások] alatt. Ha a kézi adagolóba papír van betöltve, a [Kéziad. papírbeáll.]-ban megadott papírméret jelenik meg (kivéve Szortírozás és 2-oldalas másolás). 57

60 4. Eredetik másolása Alapműveletek Amennyiben az ADF-be és az üveglapra is eredetiket helyez el, az ADF-ben elhelyezett eredeti előnyt élvez az üveglapra helyezettel szemben. Az 1. adagolóból adogatott papírra való nyomtatáshoz vegye ki a papírt a kézi adagolóból. Ellenkező esetben elsőként a kézi adagolóban lévő papír kerül használatra. A [Szortírozás] és [2-oldalas másolás] a kézi adagolónál nem használható. Amikor több másolatot készít többoldalas dokumentumból, a [Szortírozás] beállításban a [Másolóbeállítások] alatt kiválaszthatja, hogy a nyomtató az oldalakat összerendezett példányonként, vagy oldalanként összerakott kötegenként dobja ki. 1. Nyomja meg a [Másoló] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 4. Nyomja meg a [Start] gombot. CTT131 58

61 Alapműveletek Papírelakadás esetén a nyomtatás félbeszakad. Nyissa fel az elülső fedelet, vegye ki a nyomtatókazettát, majd távolítsa el az elakadt papírt. Ha a papír így nem távolítható el, távolítsa el a fixáló fedél kinyitásával. A fedél lezárása után a nyomtatás automatikusan folytatódik. Ha az automatikus dokumentumadagolóban papírelakadás történt, nyissa fel az automatikus dokumentumadagoló fedelét és távolítsa el az elakadt papírt. A papírelakadás oldalától kezdődően adja meg újra a másolási beállításokat. Másolás törlése Ha másolást töröl, miközben az expozíciós üveglapon eredetit szkennel, a másolás azonnal befejeződik és nem lesz kiadott másolat. Ha az automatikus dokumentumadagolóba helyezett többoldalas eredeti másolását megszakítja, a szkennelés az aktuális oldalnál félbeszakad. 1. Nyomja meg a [Stop/Clear] gombot. 2. Nyomja meg az [1]-es billentyűt. CTT130 A nyomtatás törléséhez nyomja meg az [1]-es billentyűt (1: Igen). A nyomtatás folytatásához nyomja meg a [2]-es billentyűt (2: Nem). 59

62 4. Eredetik másolása Nagyított és kicsinyített másolatok készítése A méretarányt kétféleképpen állíthatja be: előre beállított arány használatával vagy egyéni arány manuális megadásával. Előre beállított arány CES103 (főleg Európa és Ázsia) 50%, 71% A4 A5, 82% B5 JIS A5, 93%, 122% A5 B5 JIS, 141% A5 A4, 200% (főleg Észak-Amerika) 50%, 65% LT HLT, 78% LG LT, 93%, 129% HLT LT, 155% HLT LG, 200% Egyéni arány CES % 1%-os léptékben. 60

63 Nagyított és kicsinyített másolatok készítése Kicsinyítés/Nagyítás megadása 1. Nyomja meg a [Másoló] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn a [Kicsinyít./ Nagyít.] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot az arány kiválasztásához, majd nyomja meg az [OK] billentyűt. Ha a [Kics./nagy.:25-400%] lehetőséget választotta, adja meg az arányt a számgombok használatával, majd nyomja meg az [OK] billentyűt. 4. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. A megadott beállítás alkalmazásához minden munkánál adja meg a [Kicsinyít./Nagyít.] lehetőséget a [Másolóbeállítások] alatt. 61

64 4. Eredetik másolása Több oldal kombinálása Ez a rész leírja, hogyan állíthatja be a készüléket több (2 vagy 4) oldalnyi eredeti dokumentum kombinálásához egyetlen oldalra. Ezen funkció használatához a másolatok nyomtatásához használt papír méretét A4-re vagy Letterre kell beállítani. 2 1-re Lehetősége van kettő oldal eredetit egy lap egyetlen oldalára másolni. Az eredeti tájolásától függően a nyomat formátuma az alábbiak közül választható: Álló Fekvő CES re Lehetősége van négy oldalnyi eredetit másolni egyetlen fénymásolópapír lapra. Az eredeti tájolásától függően a nyomat formátuma az alábbiak közül választható: Álló: balról jobbra CES034 Álló: fentről lefelé CES035 62

65 Több oldal kombinálása CES036 Fekvő: balról jobbra CES037 Fekvő: fentről lefelé CES038 Kombináció megadása másoláshoz 1. Nyomja meg a [Copy] (Másolás) gombot. 2. Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn a [Kombináció] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [2 1-re], vagy a [4 1-re] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a nyomatformátum kiválasztásához, majd nyomja meg az [OK] billentyűt. 63

66 4. Eredetik másolása 5. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. 6. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 7. Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 8. Nyomja meg a [Start] gombot. CTT131 Amikor az eredetit az expotíciós üveglapra helyezi, végezze el az alábbi lépéseket az eredeti következő oldalainak szkenneléséhez. 9. Amikor az aktuális oldal szkennelése folyik, helyezze a következő oldalt az expozíciós üveglapra és nyomja meg a [Start] gombot. 10. Ismételje meg a 9. lépést, amíg az eredeti dokumentum összes oldalát be nem szkennelte. A megadott beállítás alkalmazásához az összes munkánál adja meg a [Kombináció]-t a [Másolóbeállítások]-ban. 64

67 Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára Ez a rész leírja, hogyan tud másolatot készíteni személyigazolványának vagy más kisméretű dokumentumának mindkét oldaláról a papírlap egy oldalára. A4-es papírra való másolásnál A5-ösnél kisebb dokumentumokat másolhat. Hasonlóan, amikor Letter méretű papírra másol, a fél Letter méretnél kisebb dokumentumokat másolhat. A funkció használatához a másolatok nyomtatásához használt papírméretet A6, A5, A4, Half Letter vagy Letter méretre kell állítani. Elülső Elülső Hátsó Hátsó HU CES165 Személyigazolvány másolása 1. Nyomja meg a [Másoló] gombot. CTT124 65

68 4. Eredetik másolása 2. Nyomja meg a [ID Card Copy/On Hook Dial] (igazolvány másolás/kihangosított tárcsázás) gombot. CTT Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 4. Helyezze az eredetit az üveglapra elülső oldalával lefelé, a tetejével a készülék hátulja felé. Hátoldal HU CTT169 Az eredeti elhelyezése a papírmérettől függ. Úgy helyezze az igazolványt, hogy a keresztmetszetben legyen középen. (Ugyanez a pozíció vonatkozik a személyigazolvány mindkét oldalára.) 66

69 Személyigazolvány mindkét oldalának másolása a papír ugyanazon oldalára HLT LT A6 HLT LT A5 Half Letter A4 Letter CXP Nyomja meg a [Start] gombot. CTT másodpercen belül helyezze az eredetit az üveglapra hátuljával lefelé, a tetejével a készülék hátulja felé, majd nyomja meg a [Start] gombot. A személyigazolvány-másolási képernyőn megnyomhatja a [ ] vagy [ ] gombot a papírméret módosításához. 67

70 4. Eredetik másolása 2-oldalas másolatok készítése Ezen funkció használatához a másolatok nyomtatásához használt papír méretét A4-re vagy Letterre kell beállítani. Ez a funkció nem áll rendelkezésre a kézi adagolónál. Választhat egyirányú vagy fejjel lefelé történő kötést álló vagy fekvő tájolásban. Egy irányban CES125 CES126 Fejjel lefelé CES127 CES128 68

71 2-oldalas másolatok készítése 2-oldalas másolás megadása 1. Nyomja meg a [Másoló] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn a [2-oldalas másolat] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy [ ] gombot az [Egyirányban] vagy [Fejjel lefelé] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a tájolás kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. 6. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 7. Több másolat készítéséhez a számgombok segítségével írja be a másolatok számát. 8. Nyomja meg a [Start] gombot. CTT131 Amikor az eredetit elhelyezi az ADF-be, az összes oldal automatikusan beolvasásra kerül, majd csak azok egyik oldala kerül egymás után másolásra. Lépjen tovább az 10. lépésre. Amikor az eredetit az expozíciós üveglapra helyezi, hajtsa végre a következő lépéseket az ezt követő oldalak szkenneléséhez. 9. Amikor az aktuális oldal szkennelése folyik, helyezze a következő oldalt az expozíciós üveglapra és nyomja meg a [Start] gombot. 69

72 4. Eredetik másolása 10. Vegye ki az összes lapot a kimeneti tálcáról és helyezze az 1. adagolóba. A nyomatok másik oldalára történő nyomtatáshoz fordítsa meg azokat úgy, hogy az üres oldalak legyenek alul, majd helyezze a lapokat az 1. adagolóba. Álló CTT009 Fekvő 11. Nyomja meg a [Start] gombot. CTT010 Ha a hátulsó fedél nyitva van, a papír hátulról jön ki, a nyomtatott oldallal felfelé. Rendezze a kinyomtatott lapokat helyes sorrendbe. A megadott beállítás alkalmazásához minden munkára adja meg a [2-oldalas másolás]-t a [Másolóbeállítások]-ban. 70

73 Szkennelési beállítások megadása Szkennelési beállítások megadása Ez a rész leírja, hogyan állítsa be a kép fényerősségét és a szkennelés minőségét az aktuális munkánál. A képfényerősség beállítása Öt képfényerősségi szint választható. Minél magasabb a fényerősségi szint, annál sötétebb a nyomat. 1. Nyomja meg a [Másoló] gombot. 2. Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn a [Fényerősség] kiválasztásához, majd nyomja meg az [OK] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a fényerősségszint kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. A megadott beállítás alkalmazásához az összes munkánál adja meg a [Fényerősség]-et a [Másolóbeállítások]-nál. A dokumentum típusának kiválasztása az eredetinek megfelelően Három dokumentumtípus közül választhat: Szöveg Válassza ezt az opciót, ha az eredeti csak szöveget tartalmaz és nem tartalmaz fényképeket vagy képeket. Fénykép Válassza ezt a lehetőséget, ha az eredeti csak fényképeket vagy képeket tartalmaz. Használja ezt a módot az alábbi típusú eredetiknél: Fényképek 71

74 4. Eredetik másolása Kizárólag vagy többnyire fényképekből vagy képekből álló oldalak, például folyóiratok. Szöveg/fénykép Válassza ezt az opciót, ha az eredeti szöveget és fényképeket vagy képeket is tartalmaz. Az eredeti típusának meghatározása 1. Nyomja meg a [Másoló] gombot. CTT Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn az [Eredeti típusa] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a dokumentum típusának kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. A megadott beállítás alkalmazásához az összes munkánál adja meg az [Eredeti típusa]-t a [Másolóbeállítások]-nál. 72

75 5. Eredetik szkennelése Szkenner mód képernyő Készenléti mód képernyő Kész Szkenn.célá.sz.mega Első sor: Megjeleníti a készülék jelenlegi állapotát. Második sor: Megjelenít egy, a célhely megadására utasító üzenetet. Az aktuális munkánál megadható beállítások A [ ] vagy a [ ] megnyomásával a célhely megadását követően megjelenő képernyőn az aktuális munkánál az alábbi beállításokat adhatja meg. Felbontás Eredeti mérete Fényerősség Az indítási mód meghatározható a [Funkcióprioritás] beállításban a [Rendszerbeállítások] alatt. 73

76 5. Eredetik szkennelése Szkennelési célhely regisztrálása Szkennelési célhely regisztrálása Használja ezt az eljárást szkennelési célhelyek regisztrálására a Smart Organizing Monitor-ról. 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 4. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 5. Kattintson az [OK]-ra. 6. A [Felhasználói eszköz] fülön kattintson a [Nyomtató konfiguráció] elemre. 7. A [Szkenner] fülön válassza ki a regisztrálni kívánt számot, majd kattintson a [Módosítás...]-ra. 8. A [Név:] alatt regisztrálja a nevet. 9. A [Típus:] listáról válassza a [Szkenn. be], [Szkenn. mappába] vagy [Szkennelés FTP-re] lehetőséget. 10. A [Cím:] alatt írja be a Szkennelés be, Szkennelés mappába és Szkennelés FTP-re elemeit. A Szkennelés be funkció használatához írja be a célhely címét. A Szkennelés mappába funkció használatához írja be az SMB kiszolgáló IP-címét, a gazdanevet vagy számítógépnevet. A Szkennelés FTP-re funkció használatához írja be az FTP kiszolgáló IP-címét vagy gazdanevét. 11. Adja meg a további szükséges beállításokat, majd kattintson az [OK] gombra. Amikor a Szkennelés be funkciót használja, adja meg a következőket: [Cím:], [Küldő neve:], [ cím:] és [ értesítés]. [Cím:] Írja be az tárgyát. [Küldő neve:] Írja be a küldő nevét. [ cím:] Írja be a küldő címét vagy az [ értesítés] címét. [ értesítés] 74

77 Szkennelési célhely regisztrálása Ha az [ értesítés] lehetőséget választja, a szkennelés eredménye elküldésre kerül az [ cím:] alatt megadott küldőnek. Amikor a Szkennelés mappába funkciót használja, adja meg a következőket: [Felhasználónév:], [Jelszó:] és [Könyvtár:]. [Felhasználónév:] Adja meg a felhasználói fióknevet az SMB kiszolgálóhoz vagy a megosztott számítógéphez való hozzáféréshez. [Jelszó:] Adja meg a jelszót az SMB kiszolgálóhoz vagy a megosztott számítógéphez való hozzáféréshez. [Könyvtár:] Adja meg a megosztott mappa elérési útját. Amikor a Szkennelés FTP-re funkciót használja, adja meg a következőket: [Felhasználónév:], [Jelszó:], [Könyvtár:], [ cím:] és [ értesítés]. [Felhasználónév:] Írja be a belépési felhasználónevet az FTP kiszolgálóhoz való hozzáféréshez. [Jelszó:] Írja be az FTP kiszolgálóhoz való hozzáféréshez szükséges jelszót. [Könyvtár:] Adja meg az FTP kiszolgáló elérési útját. [ cím:] Írja be a küldő címét vagy az [ értesítés] címét. [ értesítés] Ha az [ értesítés] lehetőséget választja, a szkennelés eredménye elküldésre kerül az [ cím:] alatt megadott küldőnek. A következőket adhatja meg: [Szkennelési mód:], [Felbontás:], [Fájlformátum:], [Fényerő:] és [Dokumentum mérete:]. 12. A Szkennelés be funkció használatához kattintson a [Szerver tulajdonságok...] lehetőségre, adja meg az [SMTP], [POP SMTP előtt], [SNTP] és [POP3] beállításokat, majd kattintson az [OK] gombra. 13. Kattintson az [Alkalmaz] pontra. 14. Kattintson az [OK]-ra. 15. Kattintson a [Bezár] gombra. 75

78 5. Eredetik szkennelése Ha a Szkennelés mappába funkciót használja, hozza létre a célhely mappát a számítógép merevlemezén, é állítsa be megosztott mappaként. A részleteket lásd az operációs rendszer dokumentációját. Szkennelési célhely módosítása vagy törlése 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 4. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 5. Kattintson az [OK]-ra. 6. A [Felhasználói eszköz] fülön kattintson a [Nyomtató konfiguráció] elemre. 7. A [Szkenner] fülön válassza ki a regisztrálni kívánt számot, majd kattintson a [Módosítás...]-ra. Egy célhely törléséhez válassza ki annak regisztrációs számát, majd kattintson a [Törlés]-re. 8. Módosítsa a célhelyet, majd kattintson az [OK] gombra. A célhely törléséhez, majd kattintson az [Igen] lehetőségre. 9. Kattintson az [Alkalmaz] pontra. 10. Kattintson az [OK]-ra. 11. Kattintson a [Bezár] gombra. 76

79 Alapműveletek Alapműveletek A szkennelés a kezelőpanel használatával lehetővé teszi a szkennelt fájlok küldését ben (Szkennelés be), FTP-szerverre (Szkennelés FTP-re), a hálózatban lévő számítógép megosztott mappájába (Szkennelés mappába) vagy USB flash lemezre (Szkennelés USB-re). A Szkennelés be, Szkennelés FTP-re és Szkennelés mappába funkcióhoz hálózati kapcsolat szükséges. Nem szükséges a hálózati kapcsolat Szkennelés USB-re funkciónál; a szkennelt fájlokat közvetlenül a készülék elülső részébe behelyezett USB memóriaeszközre küldheti. Szkennelés be/ftp-re/mappába A Szkennelés be, Szkennelés FTP-re vagy Szkennelés mappába funkció használata előtt regisztrálnia kell a célállomást. A Szkennelés be funkció használatához meg kell adnia a [Szerver tulajdonságok...]-at a Smart Organizing Monitor-on. Részleteket a Smart Organizing Monitor Súgójában talál. A Mac OS X 10.7 nem támogatja a Szkennelés mappába funkciót. A Mac OS X nem támogatja az IPv6 környezetben használt funkciót sem. 1. Nyomja meg a [Szkenner] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. A számbillentyűk segítségével írja be a regisztrált szkennelési célhely számát. A részleteket lásd: 74. o. "Szkennelési célhely regisztrálása". 4. Nyomja meg az [OK] gombot. 5. Nyomja meg a [Start] gombot. Expozíciós üveglap használata esetén tegye a következő eredetit az expozíciós üveglapra, majd nyomja meg az [1]-es billentyűt. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. 77

80 5. Eredetik szkennelése Miután minden eredetit beszkennelt, nyomja meg a [2]-es billentyűt a szkennelt fájl küldésének elindításához. Ha a Szkennelés mappába funkciót használja, hozza létre a célhely mappát a számítógép merevlemezén, é állítsa be megosztott mappaként. A részleteket lásd az operációs rendszer dokumentációját. A szkennelés törléséhez nyomja meg a [Szkenner], majd a [Leállás/Törlés] gombot. A Szkennelés USB-re alapműveletei Ez a készülék nem támogatja a külső USB hub-hoz csatlakoztatott USB flash meghajtók használatát. Csatlakoztassa az USB flash meghajtót közvetlenül az USB flash meghajtó portjába, amely a készülék bal felső sarkánál található. 1. Nyomja meg a [Szkenner] gombot. 2. Helyezze az USB flash memória meghajtót az USB csatlakozóba. CTT112 A kijelzőn megjelenik az "USB memóriára" üzenet. 3. Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 4. Nyomja meg a [Start] gombot. A szkennelés megszakításához nyomja meg a [Stop/Törlés] gombot. Expozíciós üveglap használata esetén tegye a következő eredetit az expozíciós üveglapra, majd nyomja meg az [1]-es billentyűt. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. Miután minden eredetit beszkennelt, nyomja meg a [2]-es billentyűt a szkennelt fájl küldésének elindításához. 5. Ellenőrizze, hogy a kijelzőn megjelenik-e a "Küldés..." üzenet. A szkennelt fájl az USB flash meghajtó gyökérkönyvtárába kerül. 78

81 Alapműveletek 6. Távolítsa el az USB flash meghajtót a készülékből. 79

82 5. Eredetik szkennelése Szkennelési beállítások megadása Az be, FTP-re, mappába való szkennelés esetén a szkennelési beállítások konfigurálása előtt adja meg a célhelyet. Szkennelési méret megadása az Eredeti méretének megfelelően 1. Nyomja meg a [Szkenner] gombot. CTT128 Ha a Szkennelés USB-re funkciót használja, folytassa a 4. lépéssel. 2. A számbillentyűk segítségével írja be a regisztrált szkennelési célhely számát. A részleteket lásd: 74. o. "Szkennelési célhely regisztrálása". 3. Nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy [ ] gombot az [Eredeti mérete] opció kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy [ ] gombot az eredeti méret kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. Kép fényerősségének beállítása Öt képfényerősségi szint választható. Minél magasabb a fényerősségi szint, annál sötétebb a szkennelt kép. 80

83 Szkennelési beállítások megadása 1. Nyomja meg a [Szkenner] gombot. CTT128 Ha a Szkennelés USB-re funkciót használja, folytassa a 4. lépéssel. 2. A számbillentyűk segítségével írja be a regisztrált szkennelési célhely számát. A részleteket lásd: 74. o. "Szkennelési célhely regisztrálása". 3. Nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a [Fényerősség] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy a [ ] gombot a fényerősségszint kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. Felbontás megadása Három felbontás beállítás közül választhat. Minél nagyobb a felbontás, annál magasabb a minőség, de nagyobb a fájlméret. 1. Nyomja meg a [Szkenner] gombot. CTT128 Ha a Szkennelés USB-re funkciót használja, folytassa a 4. lépéssel. 81

84 5. Eredetik szkennelése 2. A számbillentyűk segítségével írja be a regisztrált szkennelési célhely számát. A részleteket lásd: 74. o. "Szkennelési célhely regisztrálása". 3. Nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] vagy [ ] gombot a [Felbontás] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ] vagy a [ ] gombot a [ dpi], [ dpi] vagy [ dpi] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. A [600 x 600 dpi] lehetőség csak akkor választható ki, ha az eredeti típusa FF-re van állítva. 6. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. 82

85 Szkennelés számítógépről Szkennelés számítógépről A szkennelés számítógépről (TWAIN szkennelés és WIA szkennelés) funkció lehetővé teszi, hogy a számítógépéről működtesse a készüléket, és közvetlenül a számítógépére szkennelje az eredeti dokumentumokat. CTT Az Ön számítógépe (a TWAIN-meghajtó már telepítve van) Utasítsa a készüléket, hogy kezdje el a készüléken beállított eredeti szkennelését. 2. Ez a készülék A készüléken beállított eredeti szkennelésére kerül sor, és az adatai elküldésre kerülnek a kliens számítógépre. TWAIN szkenner használata Ez a rész ismerteti az előkészületeket és a beállításokat a TWAIN szkenner használatához. A TWAIN szkenner használatához telepítenie kell a mellékelt CD-n található TWAIN-vezérlőt. A TWAIN szkenner használatához TWAIN-kompatibilis alkalmazást kell telepítenie. A készülék TWAIN szkennerként történő használatához előbb tegye a következőt: Telepítse a TWAIN meghajtót. Telepítsen egy TWAIN kompatibilis alkalmazást. TWAIN szkennelés A TWAIN szkennelés akkor lehetséges, ha a számítógépén TWAIN-kompatibilis alkalmazás fut. 1. Helyezze a készülékbe az eredeti dokumentumot. 2. Nyissa meg a készülék tulajdonságainak párbeszédablakát TWAIN kompatibilis alkalmazás segítségével. 83

86 5. Eredetik szkennelése 3. Szükség szerint konfigurálja a szkennelési beállításokat és kattintson a [Szkennelés] gombra. A TWAIN párbeszédablakban konfigurálható beállítások HU CTT Mód kiválasztása Legfeljebb tíz szkennelési beállítást menthet el. Az alapértelmezett érték az [Alapértelmezés] kiválasztásakor használható. 2. Szkennelési mód: Válasszon a [Színes], [Szürkeárnyalatos], [Fénykép], [Szöveg] vagy [Szöveg/fénykép] lehetőségek közül. 3. Felbontás: Válassza ki a felbontást a listáról. Ha a [Szöveg], [Szöveg/fénykép] vagy [Fénykép] van kiválasztva a [Szkennelési mód:] pontban, a szkennelési felbontás nem lehet dpi vagy nagyobb. 4. Eredeti mérete: Válassza ki a szkennelési méretet. Ha az [Egyéni méret...]-et választja, a szkennelési méretet közvetlen a szerkesztési mezőbe írja be. 5. Interfész típusa... Kiválaszthatja az interfész típusát. 6. Eredeti típusa Az Ön eredeti dokumentumának megfelelően válasszon egy beállítást a lenti opciók listájáról. 84

87 Szkennelés számítógépről [Normál] (Automatikus váltás Teljes színskálára, dpi) [Fénykép] (Automatikus váltás Teljes színskálára, dpi) [Iktatás] (Automatikus váltás szövegre, dpi) [OCR] (Automatikus váltás szövegre, dpi) 7. Eredeti szkennelési módja Adja meg az eredetik szkennelési módját. Ha az [ADF] van kiválasztva az [Eredeti szkennelési módja] pontban, adja meg az eredeti tájolását. 8. Képminőség beállítása Beállíthatja a kép minőségét. A beállítható szkennelési beállítások a következők: Elforgatás, Fényerő/ kontraszt, Élesség, Görbék, Szintek, Színegyensúly és Árnyalat/telítettség. Ha az [Automatikus] van kiválasztva, az alapértelmezett értékek kerülnek alkalmazásra minden beállításnál. A [Kézi] lehetőség kiválasztásakor minden beállítás szükség szerint módosítható. A vonatkozó részleteket lásd a TWAIN illesztőprogram Súgójában. A WIA szkennelés alapműveletei 1. Helyezze a készülékbe az eredeti dokumentumot. 2. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 3. Kattintson a jobb egérgombbal a megfelelő nyomtató ikonjára, majd kattintson a [Szkennelés indítása] lehetőségre. 4. Szükség szerint konfigurálja a szkennelési beállításokat és kattintson a [Szkennelés] gombra. 5. Kattintson az [Importálás] gombra. 85

88 86 5. Eredetik szkennelése

89 6. Fax küldése és fogadása Fax mód képernyő Készenléti mód képernyő Fax Normál Első sor Megjeleníti az aktuális hónapot és napot. Második sor Az aktuális felbontási beállításokat és az időt jeleníti meg. Az aktuális munkánál megadható beállítások A [ ] vagy [ ] gomb megnyomásával a Készenléti üzemmód képernyőn az aktuális munka következő beállításait adhatja meg. Felbontás Fényerősség Az indítási mód meghatározható a [Funkcióprioritás] beállításban a [Rendszerbeállítások] alatt. 87

90 6. Fax küldése és fogadása Dátum és idő beállítása 1. Nyomja meg a [Felhasználói eszközök] gombot. 2. Nyomja meg a [ ], vagy a [ ] gombot a [Rendszerbeállítások] opció kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Dátum/Idő beáll.] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombota [Dátum beállítása] kiválasztásához, majd nyomja meg az [OK] gombot. 5. A számgombok segítségével írja be az aktuális évet, majd nyomja meg az [OK] gombot. 6. A számgombok segítségével írja be az aktuális hónapot, majd nyomja meg az [OK] gombot. 7. A számgombok segítségével írja be az aktuális napot, majd nyomja meg az [OK] gombot. 8. Nyomja meg a [ ] vagy a [ ] gombot a dátumformátum kiválasztásához, majd nyomja meg az [OK] billentyűt. 9. Nyomja meg a [ ] gombot. 10. Nyomja meg a [ ], vagy a [ ] gombot az [Idő beállítása] kiválasztásához, majd nyomja meg az [OK] gombot. 11. Nyomja meg a [ ] vagy a [ ] gombot az időformátum kiválasztásához, majd nyomja meg az [OK] billentyűt. Ha a [24 órás] lehetőséget választotta, menjen a 13. lépésre. 12. A [ ] vagy [ ] gomb segítségével válassza ki a [DE] vagy [DU] lehetőséget, majd nyomja meg az [OK] gombot. 13. A számgombok segítségével írja be az aktuális órát, majd nyomja meg az [OK] gombot. 14. A számgombok segítségével írja be az aktuális percet, majd nyomja meg az [OK] gombot. 15. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. 88

91 Karakterek bevitele Karakterek bevitele Karakterek beírásához a következőképp használja a gombokat: Szám beírásához Nyomjon meg egy számgombot. Karakter törléséhez Nyomja meg a [ ] gombot egy másodpercig. Faxszám beírásához Szám beírásához Használja a számgombokat. Számoktól eltérő karakterek beírásához Név beírásához " ": Nyomja meg a [ ] gombot. " ": Nyomja meg a [ ] gombot. "P" (Szünet): Nyomja meg az [Igazolvány másolása/kihangosított tárcsázás] gombot. A számgombok segítségével betűk, számok és szimbólumok írhatók be. Két olyan karakter beírásához egymás után, melyek ugyanazt a számgombot használják, az első karakter beírása után nyomja meg a [ ] gombot. Számgomb Gomb megnyomásának száma HU CHZ903 Szóköz: Nyomja meg a [ ] gombot egy másodpercig. 89

92 6. Fax küldése és fogadása Fax célállomások regisztrálása Ez a rész bemutatja, hogyan kell fax célállomásokat regisztrálni a Címjegyzékben a vezérlőpult segítségével. A Címjegyzék a Smart Organizing Monitor segítségével is szerkeszthető. Részleteket a Smart Organizing Monitor Súgójában talál. A Címjegyzék adatai váratlanul elveszhetnek vagy megsérülhetnek. Az ilyen adatveszteségből származó károkért a gyártó nem vállal felelősséget. Fax célállomások regisztrálása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Címjegyzék] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Fax rövidhívó célá.] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a Rövidhívó szám kiválasztásához, majd nyomja meg az [OK] gombot. 5. Írja be a faxszámot a számgombok segítségével, majd nyomja meg az [OK] gombot. 6. Írja be a faxnevet a számgombok segítségével, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. 90

93 Fax célállomások regisztrálása Fax célállomások módosítása vagy törlése 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Címjegyzék] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Fax rövidhívó célá.] lehetőség kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a Rövidhívó szám kiválasztásához, majd nyomja meg az [OK] gombot. 5. A [ ], [ ] és számgombok segítségével módosítsa a faxszámot, majd nyomja meg az [OK] gombot. A fax célállomás törlésénél használja a [ ] billentyűt az összes szám törléséhez, majd nyomja meg az [OK] billentyűt. Lépjen tovább a 7. lépésre. 6. A [ ], [ ] és a számgombok segítségével módosítsa a faxnevet, majd nyomja meg az [OK] gombot. 7. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Fax célállomások konfigurálása a Smart Organizing Monitor segítségével 1. A [Start] menüben kattintson a [Összes program] lehetőségre. 2. Kattintson a [Smart Organizing Monitor for SP xxx Series] lehetőségre. 3. Kattintson a [Smart Organizing Monitor for SP xxx Series Status] lehetőségre. 4. Ha nincs kiválasztva a használt készülék, kattintson az [Eszköz kiválaszt...]-ra, majd válassza ki a készülék modelljét. 5. Kattintson az [OK]-ra. 6. A [Felhasználói eszköz] fülön kattintson a [Nyomtató konfiguráció] elemre. 7. Kattintson a [Fax] fülre. 91

94 6. Fax küldése és fogadása 8. Fax célhely hozzáadásához adja meg a következőket: [Szám: (00-99)], [Célállomás:] és [Faxszám:], majd kattintson az [Alkalmaz] gombra a [Rövidhívó] területen. 9. Fax célállomás módosításához válasszon egy célállomást a [Rövidhívó célállomáslista:] listáról, majd módosítsa a [Célállomás:] vagy [Faxszám:] értéket. A módosítások alkalmazásához kattintson az [Alkalmaz] gombra a [Rövidhívó] területen. 10. Fax célállomás törléséhez válassza ki a célállomást a [Rövidhívó célállomáslista:] pontban és kattintson a [Törlés] gombra. 11. Kattintson az [Alkalmaz] gombra az ablak alján. 12. Kattintson az [OK]-ra. 13. Kattintson a [Bezár] gombra. 92

95 Fax küldése Fax küldése Azt javasoljuk, hogy fontos dokumentumok küldését követően hívja fel a fogadó felet a fax fogadásának megerősítéséhez. A faxszám a 0-9 számjegyeket, szünetet, " ", és " " karaktereket tartalmazhat. Szükség esetén rakjon szünetet a faxszámba. A készülék rövid szünetet tart, mielőtt tárcsázná a szünet után következő számokat. A [Szünet ideje] beállításban a faxátvitel beállításai alatt megadhatja a szünet hosszát. Tónus szolgáltatások használatához a tárcsázott vonalon írjon a faxszámba egy " " jelet. A " " a tárcsahangot ideiglenesen impulzusról hangra váltja. Ha a készülék PBX-en keresztül csatlakozik a telefonhálózatra, győződjön meg róla, hogy a faxszám előtt megadja a [PBX hívószáma] lehetőségnél megadott fővonal hívószámot. A faxszám elé nem írhatók be elválasztó karakterek vagy szóközök. Átviteli mód kiválasztása Kétféle átviteli mód használható: memóriaátvitel és azonnali átvitel. Memória átvitel Ebben a módban a készülék több eredetit szkennel be a memóriába, majd egyszerre küldi el azokat. Ez kényelmes, ha sietnie kell és az eredeti dokumentumot magával akarja vinni. Ebben a módban több célállomásra küldhet faxot. Átvitel memóriából módban egy munka legfeljebb 10 oldalt tartalmazhat, és maximum 5 munka (beleértve a PC Fax és a hálózati szkenner munkákat) tárolható a készülékben. Azonnali átvitel Ebben a módban a készülék beszkenneli az eredetit és elküldi azt anélkül, hogy a memóriájában tárlná. Ez akkor kényelmes, amikor gyorsan szeretné elküldeni az eredeti dokumentumot. Ebben a módban csak egy célállomást adhat meg. 93

96 6. Fax küldése és fogadása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot az [Átviteli beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a ] gombot az [Azonnali átvitel] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ][ ] gombot a [Ki], [Be] vagy [Csak a követk. fax] kiválasztásához, majd nyomja meg az [OK] gombot. Memóriaátvitelhez válassza a [Ki] lehetőséget. Azonnali átvitelhez válassza a [Be] vagy [Csak a köv. fax] lehetőséget. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Faxküldési alapműveletek 1. Nyomja meg a [Fax] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 94

97 Fax küldése 3. Írja be a faxszámot a számgombok segítségével. Ha a készülék PBX-en keresztül csatlakozik a telefonhálózatra, győződjön meg róla, hogy a faxszám előtt megadja a [PBX hívószáma] lehetőségnél megadott fővonal hívószámot. 4. Nyomja meg a [Start] gombot. CTT131 A készülék beállításaitól függően azt az utasítást kaphatja, hogy adja meg újra a faxszámot, ha manuálisan írta be a célállomás faxszámát. Ha nem egyeznek a faxszámok, lépjen vissza a 3. lépésre. Amikor eredetit helyez az expozíciós üveglapra és az Átvitel memóriából mód engedélyezve van, végezze el a következő lépéseket az eredeti további oldalainak szkenneléséhez. 5. Ha több eredetit kell szkennelnie, nyomja meg az [1]-es gombot 60 másodpercen belül, helyezze a következő eredetit az expozíciós üveglapra, majd nyomja meg az [OK] gombot. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. 6. Miután minden eredetit beolvasott, nyomja meg a [2]-es gombot a fax küldésének elindításához. Amikor az expozíciós üveglapot használja azonnali átvitelre, egyszerre csak egy oldalt küldhet. Ha az Átvitel memóriából mód engedélyezve van, a készülék memóriája az eredetik szkennelése során megtelhet. Ha ez történik, a képernyőn megjelenő üzenet megkéri, hogy törölje az átvitelt vagy csak a sikeresen beszkennelt oldalakat küldje el. Fax törlése Kövesse az alábbi eljárást a faxküldés törléséhez. Memóriaátviteli módban Ha törli a faxküldést, miközben a készülék szkenneli az eredetit, a készülék nem küldi el a dokumentumot. Ha a faxküldést a fax átvitele alatt törli, a faxátviteli folyamat automatikusan megszakad. Ilyen esetben a másik fél készülékén egy hibaüzenet jelenik meg. 95

98 6. Fax küldése és fogadása Azonnali átvitel módban Ha törli a faxküldést, miközben a készülék szkenneli az eredetit, a faxátviteli folyamat automatikusan törlésre kerül. Ilyen esetben a másik fél készülékén egy hibaüzenet jelenik meg. 1. Nyomja meg a [Stop/Clear] gombot. 2. Nyomja meg az [1]-es billentyűt. CTT130 A faxküldés megszakításához nyomja meg az [1]-es billentyűt (1: Igen). A faxküldés folytatásához nyomja meg a [2]-es billentyűt (2: Nem). Ha a faxküldést sugárzás alatt törli, csak az aktuális célállomásnak szánt fax küldése törlődik. A fax a következő célállomásoknak rendesen elküldésre kerül. Az [Átv.késznl.fájltörl.] segítségével a [Faxbeállítások] alatt törölheti az elküldendő fájlokat. Válassza a [Fájl törlése] lehetőséget a megfelelő fájl törléséhez. Törölheti is az aktuálisan küldés alatt lévő fájlt. Válassza az [Össszes fájl törlése] lehetőséget az összes küldendő fájl törléséhez. Ez nincs hatással az éppen küldött fájlra. Fax célállomás megadása A célállomás fax számát a számbillentyűk használatával történő megadása mellett az alábbi funkciókkal is megadhatja: Rövidhívás használata Újrahívás funkció használata Szórás funkció használata 96

99 Fax küldése Célállomás megadása a Rövidhívó segítségével 1. Nyomja meg a [Fax] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Nyomja meg a [Speed Dial] (rövidhívó) gombot. CTT Írja be a Rövidhívó számot a számgombok segítségével, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [Start] gombot. CTT131 Amikor eredetit helyez az expozíciós üveglapra és az Átvitel memóriából mód engedélyezve van, végezze el a következő lépéseket az eredeti további oldalainak szkenneléséhez. 97

100 6. Fax küldése és fogadása 6. Ha több eredetit kell szkennelnie, nyomja meg az [1]-es gombot 60 másodpercen belül, helyezze a következő eredetit az expozíciós üveglapra, majd nyomja meg az [OK] gombot. Addig ismételje ezt, amíg az összes eredeti beolvasásra kerül. 7. Miután minden eredetit beolvasott, nyomja meg a [2]-es gombot a fax küldésének elindításához. Célállomás megadása az Előhívás funkció segítségével Ha ugyanarra a célállomásra küld ismételten, ezen funkció használatával időt takaríthat meg, mivel nem kell újra megadnia a célállomást. 1. Nyomja meg a [Fax] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Nyomja meg a [ ] vagy [ ] gombot az [Előhívás] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [Start] gombot. CTT131 Célállomás magadása a Körfax funkció segítségével Lehetősége van fax küldésére több célállomásra egyszerre. 98

101 Fax küldése 1. Nyomja meg a [Fax] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Adjon hozzá célállomást az alábbi módszerek egyikével: Rövidhívó célállomás hozzáadása 1. Nyomja meg a [Speed Dial] (rövidhívó) gombot. 2. Válasszon egy célállomást a számgombok segítségével, majd nyomja meg az [OK] billentyűt. 3. Nyomja meg az [OK] gombot. Manuálisan megadott célállomás hozzáadása CTT Írja be a célállomás faxszámát a számgombok segítségével. 2. Nyomja meg az [OK] gombot. 4. További célállomások hozzáadásához menjen vissza a 3. lépéshez. 5. Nyomja meg a [Start] gombot. Hasznos küldési funkciók A Kihangosított tárcsázás funkció segítségével még a fax küldése előtt egyszerűen ellenőrizheti a másik fél készülékének állapotát. Ha egy másik telefonja is van, egy hívással beszélgethet és küldhet faxot. 99

102 6. Fax küldése és fogadása Fax küldése Kihangosított tárcsázás segítségével A kihangosított tárcsázás lehetővé teszi a célállomás állapotának olyan módon történő ellenőrzését, hogy a tárcsahangot a belső hangszóróból hallja. Ez a funkció akkor hasznos, amikor meg szeretne bizonyosodni arról, hogy a faxot megkapták. Faxok küldéséhez az expozíciós üveglap segítségével biznyosodjon meg arról, hogy eltávolította az eredetiket az ADF-ből. 1. Nyomja meg a [Fax] gombot. CTT Helyezze az eredeti dokumentumot az üveglapra vagy az automatikus adagolóba. 3. Nyomja meg a [ID Card Copy/On Hook Dial] (igazolvány másolás/kihangosított tárcsázás) gombot. CTT Adjon hozzá célállomást az alábbi módszerek egyikével: Rövidhívó célállomás hozzáadása 1. Nyomja meg a [Speed Dial] (rövidhívó) gombot. 100

103 Fax küldése CTT Válasszon egy célállomást a számgombok segítségével, majd nyomja meg az [OK] billentyűt. Manuálisan megadott célállomás hozzáadása 1. Írja be a célállomás faxszámát a számgombok segítségével. 5. Ha meghall egy magas hangot, nyomja meg a [Start] gombot. CTT Ha az eredetit az expozíciós üveglapra helyezte, nyomja meg az [1]-es billentyűt (1: TX). Fax küldése a beszélgetést követően A külső telefon vagy készülék lehetővé teszi a fax küldését a beszélgetés befejezését követően anélkül, hogy megszakadjon a kapcsolatot és újrahívná a célállomást. Ez a funkció akkor hasznos, amikor meg szeretne bizonyosodni arról, hogy a faxot megkapták. Faxok küldéséhez az expozíciós üveglap segítségével biznyosodjon meg arról, hogy eltávolította az eredetiket az ADF-ből. 1. Helyezze a készülékbe az eredeti dokumentumot. 2. Emelje fel a külső telefon kagylóját. 3. A külső telefon segítségével adja meg a célállomást. 4. Amikor a másik fél válaszol, kérje meg, hogy nyomja meg a faxindítás gombot. 101

104 6. Fax küldése és fogadása 5. Nyomja meg a [Start] gombot. CTT Ha az eredetit az expozíciós üveglapra helyezte, nyomja meg az [1]-es billentyűt (1: TX). 7. Tegye le a kagylót. Szkennelési beállítások megadása A képfényerősség beállítása Öt képfényerősségi szint választható. Minél sötétebb a fényerősségi szint, annál sötétebb a nyomat. 1. Nyomja meg a [Fax] gombot. 2. Nyomja meg a [ ] vagy a [ ] gombot a készenléti üzemmód képernyőn a [Fényerősség] kiválasztásához, majd nyomja meg az [OK] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a fényerősség szint vagy a [Hátér törlése] opció kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. A megadott beállítás alkalmazásához minden munkára, nem csak a jelenlegire, adja meg a [Fényerősség]-et a [Faxbeállítások]-ban. 102

105 Fax küldése Felbontás megadása Normál Részletes Fénykép Válassza ezt, ha az eredeti nyomtatott vagy gépelt dokumentum normál méretű karakterekkel. Válassza ezt a lehetőséget, ha az eredeti kis betűméretű dokumentum. Válassza ezt a lehetőséget, ha az eredeti képeket (például fényképeket vagy árnyékolt rajzokat) tartalmaz. 1. Nyomja meg a [Fax] gombot. CTT Nyomja meg a [ ] vagy [ ] gombot a készenléti üzemmód képernyőn a [Felbontás] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a felbontási beállítások kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ] gombot a kezdőképernyőhöz való visszatéréshez. 103

106 6. Fax küldése és fogadása A Fax funkció használata a számítógépről (PC FAX) Ez a rész leírja, hogyan használhatja a készülék fax funkcióját a számítógépről. Lehetősége van elküldeni dokumentumokat a számítógépről egy másik faxkészülékre a dokumentum nyomtatása nélkül. A számítógépről történő faxküldés alapműveletei Ez a rész bemutatja a számítógépről történő faxküldés alapvető működését. A célállomást kiválaszthatja a PC FAX Címjegyzékből vagy manuálisan beírhatja a faxszámot. Egyszerre legfeljebb 100 célállomásnak küldhet faxot. (Azonban, ha az [Előlap csatolása] az [Előlap] fülön be van jelölve és a [Címjegyzék használata] a [Címzett:] listában ki van választva, egyszerre legfeljebb öt célhelyre küldhet faxokat.) Az ezen részben bemutatott eljárás példaként a Windows 7 operációs rendszert használja. A PC FAX-ot használva egyszerre legfeljebb tíz oldalt (beleértve az előlapot) küldhet. 1. Nyissa meg az elküldendő fájlt. 2. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 3. Válassza ki a PC FAX meghajtót nyomtatómnak, majd nyomja meg a [Nyomtatás] gombot. 4. Adjon meg egy célállomást. Célállomás PC FAX Címjegyzékből történő megadása: Kattintson a [Címjegyzék] fülre és válasszon három korábban használt címjegyzék közül a [Címjegyzék fájl útvonala:] listáról. Esetleg kattintson a [Tallózás...]-ra a címjegyzék (CSV fájl) letöltéséhez. Válasszon ki egy célhelyet a [Címlista:]-ról, majd kattintson a [Beáll. célállomásként] lehetőségre. További célállomások felvételéhez ismételje ezt a lépést. Faxszám közvetlen beírásához: Kattintson a [Célállomás megadása] fülre, írja be a faxszámot (legfeljebb 40 számjegy) a [Faxszám:] mezőbe, majd kattintson a [Beáll. célállomásként]-re. További célállomások felvételéhez ismételje ezt a lépést. 5. Ha fax előlapot szeretne csatolni, kattintson az [Előlap] fülre. 6. Kattintson a [Küldés] gombra. 104

107 A Fax funkció használata a számítógépről (PC FAX) A vonatkozó részleteket lásd a PC FAX illesztőprogram súgójában. A faxszám a 0-9 számjegyeket, "P" (szünet), "T" (jelzőhang), " " és " " karaktereket tartalmazhat. A jelzőhangos szolgáltatások használatához impulzus-tárcsázós vonallal, adja hozzá a faxszámhoz a "T" betűt. A "T" a tárcsahangot ideiglenesen impulzusról hangra váltja. A bevitt célállomás törléséhez válassza ki a célállomást a [Célállomások listája:]-ban és kattintson a [Törlés a listából] lehetőségre. Fax törlése Lehetősége van a faxküldés törlésére a készülék vezérlőpultjáról vagy a számítógépről, a munka állapotától függően. Törlés, miközben a készülék faxot fogad a számítógépről Ha a készülék több számítógép között van megosztva egy nyomtatókiszolgálón keresztül, legyen körültekintő, nehogy más valaki faxát törölje. 1. Kattintson duplán a nyomtató ikonra a számítógép feladatsávján. 2. Válassza ki a törölni kívánt nyomtatási feladatot, majd kattintson a [Mégse] gombra a [Dokumentum] menüben. Fax törlése a vezérlőpult segítségével. Törölje a faxot a vezérlőpult segítségével. 1. Nyomja meg a [Fax] gombot. 2. Nyomja meg a [Stop/Clear] gombot. 3. Nyomja meg az [1]-es billentyűt. A faxküldés megszakításához nyomja meg az [1]-es billentyűt (1: Igen). A faxküldés folytatásához nyomja meg a [2]-es billentyűt (2: Nem). Átviteli beállítások konfigurálása Ez a rész leírja, hogyan konfigurálhatja az átviteli beállításokat a PC FAX meghajtó tulajdonságainál. A tulajdonságokat minden alkalmazásnál külön kell beállítani. 1. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 2. Válassza ki a PC Fax meghajtót nyomtatóként, majd kattintson a [Tulajdonságok] vagy hasonló gombra. Megjelenik a PC FAX meghajtótulajdonságok párbeszédablak. 105

108 6. Fax küldése és fogadása 3. Szükség szerint módosítsa a beállításokat, majd kattintson az [OK] gombra. PC FAX Címjegzék konfigurálása Ez a rész a PC FAX Címjegyzéket ismerteti. Konfigurálja a PC FAX Címjegyzéket a számítógépen. A PC FAX Címjegyzék lehetővé teszi, hogy gyorsan és egyszerűen adjon meg PC FAX célállomásokat. A PC FAX Címjegyzék legfeljebb 100 elemet tartalmazhat, beleértve az egyéni célállomásokat és célállomás-csoportokat. A PC FAX Címjegyzék megnyitása Ez a rész leírja, hogyan nyithatja meg a PC FAX Címjegyzéket. 1. Kattintson a [Start] menüben a [Eszközök és nyomtatók] tételre. 2. Kattintson a jobb egérgombbal a PC FAX meghajtó ikonjára, majd kattintson a [Nyomtatási beállítások...] lehetőségre. 3. Kattintson a [Címjegyzék szerkesztése...] elemre. Célállomások regisztrálása Ez a rész azt ismerteti, hogyan regisztrálhatja a célállomásokat a PC FAX Címjegyzékben. 1. Nyissa meg a PC FAX Címjegyzéket. 2. Adja meg a célállomás információit. Be kll írnia a kapcsolat nevét és a faxszámot. 3. Kattintson a [Hozzáadás] gombra. A célállomás felkerült a Célállomás listára. A regisztrált információk módosításához válassza ki a módosítani kívánt célállomást, majd módosítsa az információkat. Ezt követően kattintson a [Frissítés] gombra. 4. Kattintson az [OK]-ra. 5. Ha változtatott a célállomáson, egy visszaigazoló párbeszédablak jelenik meg. A módosítások mentéséhez kattintson az [Igen] gombra. Csoportok regisztrálása Ez a rész leírja, hogyan regisztrálhat célállomás-csoportokat. Egy csoport legfeljebb 100 egyéni célállomást tartalmazhat. 1. Nyissa meg a PC FAX Címjegyzéket. 106

109 A Fax funkció használata a számítógépről (PC FAX) 2. Kattintson a [Csoport szerk...] gombra. 3. Kattintson az [Új...] lehetőségre. 4. Írja be a csoportnevet, majd kattintson az [OK] gombra. A [Címlista:]-ból válassza ki a célállomást a csoport számára, majd kattintson az [Hozzáad csop.- hoz] lehetőségre. Egy célállomás törléséhez a csoportból válassza ki a törölni kívánt célállomást a [Csoport tagok listája:]-ból, majd kattintson a [Tag törlése] gombra. 5. Kattintson az [OK]-ra. 6. Kattintson az [OK]-ra. 7. Ha változtatott a célállomáson, egy visszaigazoló párbeszédablak jelenik meg. A módosítások mentéséhez kattintson az [Igen] gombra. Fax előlap szerkesztése Ez a rész leírja, hogyan szerkesztheti a fax előlapját a PC FAX meghajtó tulajdonságaiban. 1. Kattintson a [Nyomtatás...]sorra a [Fájl] menüben! 2. Válassza ki a PC FAX meghajtót nyomtatómnak, majd nyomja meg a [Nyomtatás] gombot. 3. Kattintson az [Előlap] fülre. 4. Szükség szerint konfigurálja a beállításokat. 107

110 6. Fax küldése és fogadása Fax fogadása Amikor fontos faxot fogad, azt javasoljuk, hogy ellenőrizze a fogadott fax tartalmát a küldővel. A készülék memóriába fogadható és maximálisan tárolható faxoldalak száma 100 oldal (50 munka). Kiegészítő külső telefon szükséges, ha a készüléket telefonként szeretné használni. A készüléket külső telefonként is használhatja. A faxok nyomtatására csak A4, Letter vagy Legal méretű papír használható. Ez a funkció nem áll rendelkezésre a kézi adagolónál. Fogadási mód kiválasztása A vételi módok a következők: Ha a készüléket csak faxkészülékként használja Automatikus mód Ebben a módban a készülék automatikusan fogadja az összes bejövő hívást faxfogadás módban. Ha a készüléket külső telefonnal használja Kézi mód Ebben a módban a hívásokat külső telefonnal kell fogadnia. Ha a hívás faxhívás, a fax fogadását manuálisan kell elindítania. Automatikus mód Ebben a módban a készülék automatikusan fogadja az összes bejövő hívást faxfogadás módban. A hívást úgy fogadhatja, mielőtt a készülék faxfogadási módba vált, ha felveszi a külső telefonkagylót, miközben a telefon csörög. Ha faxhangot hall vagy nem hall semmit, fogadja a faxot manuálisan. 108

111 Fax fogadása 1. Nyomja meg a [Felhasználói eszközök] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a [Faxbeállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 3. Nyomja meg a [ ], vagy a [ ] gombot a [Vételi beállítások] kiválasztásához, majd nyomja meg az [OK] gombot. 4. Nyomja meg a [ ], vagy a [ ] gombot a [Vételi módba vált] kiválasztásához, majd nyomja meg az [OK] gombot. 5. Nyomja meg a [ ], vagy a [ ] gombot a fogadási mód kiválasztásához, majd nyomja meg az [OK] gombot. 6. Nyomja meg a [User Tools] (felhasználói eszközök) gombot a kezdő képernyőhöz való visszatéréshez. Fax fodagása Kézi módban Faxok fogadásához előbb vegye ki az ADF-be betöltött eredetiket. 1. Vegye fel a külső telefon kézibeszélőjét, és fogadja a hívást. 2. Ha faxhívó hangot hall vagy nincsen semmilyen hang, váltson át fax módba a [Fax] gomb megnyomásával, majd nyomja meg a [Start] gombot. CTT

112 6. Fax küldése és fogadása 3. Nyomja meg a [3]-as billentyűt. Fax fogadásához nyomja meg a [3]-as billentyűt. (3: RX) 4. Tegye le a kagylót. Fax fogadása Automatikus módban Ha a vételi mód Automatikus módra van beállítva, a készülék automatikusan fogadja az összes bejövő hívást fax vételi módban. A [Faxbeállítások] területen a [Csörgések száma] beállítással megadhatja, hányszor csörögjön a készülék, mielőtt fogadná a hívást. A hívást úgy fogadhatja, mielőtt a készülék faxfogadási módba vált, ha felveszi a külső telefonkagylót, miközben a telefon csörög. Ha faxhangot hall vagy nem hall semmit, fogadja a faxot manuálisan. 110

113 Faxszal kapcsolatos listák/jelentések Faxszal kapcsolatos listák/jelentések A fax funkcióval kapcsolatos listák és jelentések a következők: Faxnapló Kinyomtatja az utolsó 100 munka faxátviteli és vételi naplóját. Átv.állapotjel. A legutolsó átvitelek eredményét nyomtatja ki. Átv.késznl.fájllista A készülék memóriában maradt, nem elküldött faxok listáját nyomtatja ki. Áramkimaradás jelentés Jelentést nyomtat ki, ha a készülék tápellátása fax küldése vagy fogadása közben megszakadt, vagy ha a készülék memóriájában tárolt képek elvesztek a készülék hosszabb időre történő kikapcsolása miatt. Fax rövidhívó-lista Kinyomtatja a Rövidhívó bejegyzések listáját. PC FAX hibajelentés Kinyomtatja a munkák számítógépről a készülékre történő átvitele során előforduló hibákat. 111

114 Fax küldése és fogadása

115 7. Készülék konfigurálása a kezelőpanel segítségével Alapműveletek Az 1. típusú modellek nem rendelkeznek [Szkennerbeállítások]-kal és [Hálózati beállítások]-kal. A 3. típusú modellek nem rendelkeznek [Faxbeállítások]-kal és [Címjegyzék]-kel. Bizonyos modelleknél egyes beállítások nem jelennek meg. 1. Ha konfigurálni szeretné a készülék rendszerbeállításait, nyomja meg a [User Tools] (Felhasználói eszközök) gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a használni kívánt beállítások kiválasztásához. A készülék alapértelmezett beállításai a következő nyolc kategóriába sorolhatók: [Rendszerbeállítások], [Nyomtatóbeállítások], [Másolóbeállítások], [Faxbeállítások], [Címjegyzék], [Lista/jelentés nyom.], [Szkennerbeállítások], [Hálózati beállítások] 3. A beállítási elemek és a megjelenített értékek megerősítéséhez nyomja meg az [OK] gombot. 4. Az előző elemhez való visszalépéshez nyomja meg a [ ] gombot. A kezdőképernyőhöz való visszatéréshez nyomja meg a [ ] gombot annyiszor, ahány elemet kiválasztott, vagy nyomja meg egyszer a [Felhasználói eszközök] gombot. 113

116 7. Készülék konfigurálása a kezelőpanel segítségével Másoló funkciók beállításai Szortírozás Konfigurálja a készüléket, hogy a kész oldalakat készletekbe szortírozza, amikor több másolatot készít egy többoldalas dokumentumból (1.o., 2.o., 1.o., 2.o.,...) Alapértelmezett: [Ki] Be Ki Eredeti típusa Az eredeti típusát határozza meg a másolási minőség optimalizálása érdekében. Alapértelmezett: [Szöveg/Fénykép] Szöveg Válassza ezt az opciót, ha az eredeti csak szöveget tartalmaz és nem tartalmaz fényképeket vagy képeket. Fénykép Fényerősség Válassza ezt, ha az eredeti fényképeket vagy képeket tartalmaz. Használja ezt a módot az alábbi típusú eredetiknél: Fényképek Kizárólag vagy többnyire fényképekből vagy képekből álló oldalak, például folyóiratok. Szöveg/fénykép Válassza ezt az opciót, ha az eredeti szöveget és fényképeket vagy képeket is tartalmaz. A kép fényerősségét határozza meg fénymásoláskor. Alapértelmezett: (Legvilágosabb) (Legsötétebb) Kicsinyítés / Nagyítás Meghatározza a másolatok nagyítási vagy kicsinyítési arányát. Alapértelmezett: [100%] (főleg Európa és Ázsia) 114

117 Másoló funkciók beállításai 50%, 71% A4 A5, 82% B5 JIS A5, 93%, 122% A5 B5 JIS, 141% A5 A4, 200%, Zoom: % (főleg Észak-Amerika) 50%, 65% LT HLT, 78% LG LT, 93%, 129% HLT LT, 155% HLT LG, 200%, Zoom: % Kombináció Válassza ezt a lehetőséget, ha két vagy négy oldalnyi eredetit szeretne másolni egyetlen papírlapra. Alapértelmezett: [Ki] Ki 2 1-re Álló 4 1-re Fekvő Álló: balról jobbra Álló: fentről lefelé Fekvő: balról jobbra Fekvő: fentről lefelé A részleteket lásd: 62. o. "Több oldal kombinálása". 2-oldalas másolás Beállítja a készüléket 2-oldalas másolatok készítéséhez egyoldalas dokumentumok a papírlap mindkét oldalára történő másolásával. Alapértelmezett: [Ki] Ki Egy irányban Álló Fekvő Fejjel lefelé Álló Fekvő A részleteket lásd: 68. o. "2-oldalas másolatok készítése". Festéktakarékosság Csökkenti a nyomtatáshoz felhasznált festékmennyiséget. Ha ez a funkció be van állítva, romolhat a nyomtatás minősége. 115

118 7. Készülék konfigurálása a kezelőpanel segítségével Alapértelmezett: [Ki] Ki Be Kéziad. papírbeáll. Papírméret A papírméretet adja meg. Alapértelmezett: [A4] [LT (8 1 / 2 11)] Papírtípus (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, B6 JIS, A6, LG (8 1 / 2 14), LT (8 1 / 2 11), HLT (5 1 / / 2 ), EXE (7 1 / / 2 ), 16K ( mm), 16K ( mm), 16K ( mm), Custom Meghatározza a papírtípust. Alapértelmezett: [Norm.papír] Normál papír, Újrafeldolg. papír, Vastag papír, Vékony papír 116

119 Faxfunkciók beállítása Faxfunkciók beállítása Átviteli beállítások Azonnali átvitel Beállítja a készüléket, hogy a faxot közvetlenül az eredeti beszkennelését követően küldje el. Alapértelmezett: [Ki] Ki Be Felbontás Ezt Memóriaátvitel esetén válassza. Ezt Azonnali átvitel esetén válassza. Csak a köv. fax Ezt akkor válassza, ha az Azonnali átvitelt csak a következő átvitelnél alkalmazza. Megadja az eredetik szkennelésénél használandó felbontást. Alapérték: [Standard] Normál Válassza ezt, ha az eredeti nyomtatott vagy gépelt dokumentum normál méretű karakterekkel. Részletes Válassza ezt a lehetőséget, ha az eredeti kis betűméretű dokumentum. Fénykép Fényerősség Válassza ezt a lehetőséget, ha az eredeti képeket (például fényképeket vagy árnyékolt rajzokat) tartalmaz. A kép fényerősségét határozza meg eredetik szkennelésekor. A [Háttér törlése] nem elérhető, ha a [Felbontás] [Fénykép]re van állítva. Alapértelmezett: [Háttér törlése] (Legvilágosabb) (Legsötétebb) Háttér törlése 117

120 7. Készülék konfigurálása a kezelőpanel segítségével Szünet ideje A szünet idejének hosszát határozza meg, amikor szünetet rak be a faxszám számjegyei közé. Alapértelmezett: 3 másodperc 1-15 másodperc, 1 másodperces lépésenként Aut. újrahívás Beállítja a készüléket, hogy automatikusan hívja újra a fax célállomást, ha a vonal foglalt vagy átviteli hiba történt. Alapértelmezett: [Be] Ki Be Faxfejléc nyomtatása Beállítja a készüléket, hogy minden küldött faxra fejlécet tegyen. A fejléc tartalmazza az aktuális dátumot és időt, a felhasználó faxnevét és faxszámát, a munkamenet számát és az oldalinformációkat. Alapértelmezett: [Be] Ki Be Vételi beállítások Vét.módba vált Meghatározza a fogadási módot. Alapértelmezett: [Auto] Automatikus A készülék faxfogadási módban automatikusan fogad minden bejövő hívást. Kézi A készülék csörög, ha bejövő eket fogad. A készülék csak akkor fogad faxokat, ha Ön manuálisan működteti a készüléket faxok fogadásához. Automatikus kicsinyítés Beállítja, hogy a készülék csökkentse a fogadott fax méretét, ha túl nagy ahhoz, hogy ráférjen egyetlen papírlapra. Tartsa szem előtt, hogy a készülék legfeljebb 74%-kal csökkenti a méretarányt. Ha további kicsinyítés szükséges ahhoz, hogy a fax ráférjen egyetlen lapra, a nyomtatás több lapra, kicsinyítés nélkül történik. Alapértelmezett: [Be] Ki 118

121 Faxfunkciók beállítása Be Csörgések száma Meghatározza, hányszor kell csörögnie a külső telefonnak vagy a mobilkészüléknek, mielőtt a készülék elkezdi a fax fogadását, amikor a [Vételi módba vált] beállítása [Automatikus]. Alapértelmezett: 3-szor 3-tól 5-ig, 1-es lépésekben Ha az [Országkód]-ot [Japán]-ra állította, 1-5 alkalommal adhatja meg. Az alapértelmezett beállítás 1-szer. Lábléc hozzáadása Beállítja a készüléket, hogy minden fogadott faxra láblécet tegyen. Alapértelmezett: [Be] Ki Be Átv.késznl.fájltörl. Törli a készülék memóriában maradt, nem elküldött faxokat. Ez a funkció csak kiválasztásakor hajtható végre. Fájl törlése Faxmunka törléséhez válassza ki a törölni kívánt faxot. Összes fájl törlése Összes faxmunka törlése. Kommunikációs beáll. ECM átvitel Beállítja a készüléket, hogy automatikusan küldje újra az átvitel során elveszett részadatokat. Alapértelmezett: [Be] Ki Be ECM vétel Beállítja a készüléket, hogy automatikusan fogadja a vétel során elveszett részadatokat. Alapértelmezett: [Be] Ki Be Tárcsahang érzékelése Beállítja a készüléket a tárcsahang automatikus észlelésére, mielőtt hívná a célállomást. Észlel 119

122 7. Készülék konfigurálása a kezelőpanel segítségével Nem észlel Az alapértelmezett érték az [Országkód] beállítástól függ. Átviteli sebesség Megadja a faxmodem átviteli sebességét. Alapértelmezett: [33,6 Kbps] 33,6 Kbps 14,4 Kbps 9,6 Kbps 7,2 Kbps 4,8 Kbps 2,4 Kbps Vételi sebesség Megadja a faxmodem vételi sebességét. Alapértelmezett: [33,6 Kbps] 33,6 Kbps 14,4 Kbps 9,6 Kbps 7,2 Kbps 4,8 Kbps 2,4 Kbps Tárcs./nyg.-os telefon Megadja a telefonvonal vonaltípusát. A készülék konfigurálásához vegye fel a kapcsolatot telefontársaságával és válassza ki a telefonvonalnak megfelelő beállítást. A helytelen beállítás kiválasztása átviteli hibákat eredményezhet. Ha az [Országkód]-ot [Ausztrália], [Új-Zéland] vagy [Szingapúr]-ra állította, a [Tárcs./nyg.- os tel.] opció nem jelenik meg, mert az alapértelmezett beállítás [Nyomógombos telefon]. Alapértelmezett: [Nyomógombos telefon] Nyomógombos telefon Tárcsás telefon (10PPS) Tárcsás telefon (20PPS) A [Tárcsás tel.(20pps)] csak akkor jelenik meg, ha az [Országkód] [Japán] vagy [Thaiföld]. 120

123 Faxfunkciók beállítása PSTN / PBX Beállítja a készüléket, hogy csatlakozzon a nyilvános kapcsolt telefonhálózathoz (PSTN) vagy telefon alközponthoz (PBX). Alapértelmezett: [PSTN] PSTN PBX PBX hívószáma Megadja a hívószámot, hogy férjen hozzá a külső vonalhoz, amikor a készülék PBX-hez kapcsolódik. Győződjön meg arról, hogy ez a beállítás egyezik a PBX beállításokkal. Ellenkező esetben előfordulhat, hogy nem tud faxokat küldeni külső célállomásokra. Alapértelmezett: Faxszám megerősítése Ha ez a beállítás engedélyezve van fax küldésekor a szám kézi megadásával a felhasználónak a szám ismételt beírásával meg kell erősítenie azt. Ha a számok nem egyeznek, a fax nem küldhető el. Alapértelmezett: [Off] Ki Be Jelentés nyomt. beá. Átv.állapotjel. Beállítja, hogy a készülék a faxátvitelt követően automatikusan nyomtassa ki az átviteli jelentést. Alapértelmezett: [Hiba: képpel] Csak hiba Átviteli hiba esetén nyomtat jelentést. Hiba: képpel Átviteli hiba esetén kinyomtat egy jelentést az eredeti képével. Minden átvitel Jelentést nyomtat minden faxátvitelnél. Minden átv.: képpel Minden faxátvitelkor kinyomtat egy jelentést az eredeti képével. Ne nyomtasson 121

124 7. Készülék konfigurálása a kezelőpanel segítségével Faxnapló Beállíthatja, hogy a készülék faxnaplót nyomtasson ki minden 100 (elküldött és fogadott) faxmunkáról. Alapértelmezett: [Automatikus nyomt.] Aut. nyomt. Nincs aut. nyomt. PC FAX hibajelentés Beállítja a készüléket, hogy automatikusan nyomtasson PC FAX hibajelentéseket. Alapértelmezett: [Automatikus nyomt.] Aut. nyomt. Nincs aut. nyomt. 122

125 Szkennerfunkció beállítások Szkennerfunkció beállítások Szkennelési mód Válassza ki az eredetinél a szkennelés típusát. Ez a beállítás csak Szkennelés USB-re lehetőségnél használható. Alapértelmezett: [Színes: szöv./fnyk.] Felbontás F-F: szöveg F-F:szöveg/fénykép F-F: fénykép Szürkeárny. Színes:szöv./fnyk. A felbontást határozza meg eredeti szkennelésekor. Ez a beállítás csak Szkennelés USB-re lehetőségnél használható. Alapértelmezett: [ dpi] dpi dpi dpi Eredeti mérete A szkennelési méretet adja meg az eredeti méretének megfelelően. Ez a beállítás csak Szkennelés USB-re lehetőségnél használható. Alapértelmezett: [A4] [LT (8 1 / 2 11)] Fényerősség (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, A6, LG (8 1 / 2 14), LT (8 1 / 2 11), HLT (5 1 / / 2 ), EXE (7 1 / / 2 ), Egyéni A kép fényerősségét határozza meg eredetik szkennelésekor. Ez a beállítás csak Szkennelés USBre lehetőségnél használható. Alapértelmezett: (Legvilágosabb) 123

126 7. Készülék konfigurálása a kezelőpanel segítségével (Legsötétebb) Fájlformátum Fájlformátum beállítása F-F és Szürkeárnyalatos/Színes-nél. Ez a beállítás csak Szkennelés USB-re lehetőségnél használható. F-F Alapértelmezett: [Többoldalas:TIFF] Egyoldalas: TIFF Egyoldalas: PDF Többoldalas:TIFF Többoldalas:PDF Szürkeárny./ Színes Alapértelmezett: [Többoldalas:PDF] Egyoldalas: TIFF Egyoldalas: JPEG Többoldalas:PDF Ha a [Fájlformátum] beállítása [Többoldalas:TIFF] vagy [Többoldalas:PDF], az [ feloszt.,küld.] [Ki] marad akkor is, ha [Be (oldalanként)]-re állítja. Compression Adattömörítési módot az alábbiak közül választhat: [MH], [MR] vagy [MMR]. Alapértelmezett: [MH] MH MR MMR Maximális méret Megadja az ben küldhető fájl maximális méretét. Alapértelmezett: [Nincs korlát] 1 MB 2 MB 3 MB 4 MB 5 MB Nincs korlát 124

127 Szkennerfunkció beállítások felosztása és küldése Meghatározhatja, hogy ha egy dokumentum átlépi a [Max. méret] beállításnál megadott méretet, akkor feldarabolásra kerüljön-e, és több ben legyen-e elküldve. Alapértelmezett: [Ki] Be (méretenként) Be (oldalanként) Ki Szkennerfájl törlése Törli a készülék memóriában maradt, nem elküldött szkennelési munkákat. Fájl törlése Összes fájl törlése 125

128 7. Készülék konfigurálása a kezelőpanel segítségével Címjegyzék beállítások Fax rövidhívó céláll. A faxszámok és nevek regisztrálhatók a rövidhívó listába. Legfeljebb 100 bejegyzés regisztrálható. A részleteket lásd: 90. o. "Fax célállomások regisztrálása". 126

129 Rendszerbeállítások Rendszerbeállítások 1. ad. papírbeállít. Papírméret A papírméretet adja meg. Alapértelmezett: [A4] [LT (8 1 / 2 11)] Papírtípus (főleg Európa és Ázsia) (főleg Észak-Amerika) A4, B5 JIS, A5, B6 JIS, A6, LG (8 1 / 2 14), LT (8 1 / 2 11), HLT (5 1 / / 2 ), EXE (7 1 / / 2 ), 16K ( mm), 16K ( mm), 16K ( mm), Custom Meghatározza a papírtípust. Alapértelmezett: [Normál papír] Hangerő beállítása Normál papír, Újrafeldolg. papír, Vastag papír, Vékony papír Megadja a készülék által kiadott hangok hangerejét. A következők közül válassza ki minden egyes elem beállítását: [Ki], [Alacsony], [Közepes] vagy [Magas]. Kezelőpanel hangjelzés Meghatározza a gombnyomáskor hallható sípolás hangerejét. Alapértelmezett: [Közepes] Figyelmeztetés hangereje Meghatározza a hibás működés esetén hallható figyelmeztetés hangerejét. Alapértelmezett: [Közepes] Tárcs. kagy le (kihangosított tárcsázás) Meghatározza a hangszórókból hallható csengőhang hangerejét bejövő híváskor. Alapértelmezett: [Közepes] Más. munka vége jel Meghatározza a munka végén hallható sípolás hangerejét. Alapértelmezett: [Ki] 127

130 7. Készülék konfigurálása a kezelőpanel segítségével Más. munka hiba jel Meghatározza a másolási munka hibájakor hallható sípolás hangerejét. Alapértelmezett: [Közepes] Nyom. munka vége jel Meghatározza a munka végén hallható sípolás hangerejét. Alapértelmezett: [Ki] Nyomt. munka hibajel Meghatározza a nyomtatási munka hibájakor hallható sípolás hangerejét. Alapértelmezett: [Közepes] Szkenn.mun. vége jel Meghatározza a szkennelési munka végén hallható sípolás hangerejét. Alapértelmezett: [Ki] Szkenn.munka hibajel Meghatározza a szkennelési munka hibája esetén hallható sípolás hangerejét. Alapértelmezett: [Közepes] Faxátv. vége jelzés Meghatározza a faxátvitel végén hallható sípolás hangerejét. Alapértelmezett: [Közepes] Faxátv. hibajelzés Meghatározza a sípolás hangerejét faxátviteli hiba esetén. Alapértelmezett: [Közepes] Faxvétel vége jelzés Meghatározza a faxfogadás végén hallható sípolás hangerejét. Alapértelmezett: [Közepes] Faxvétel hibajelzés Meghatározza a sípolás hangerejét faxfogadási hiba esetén. Alapértelmezett: [Közepes] Dátum/Idő beállítása Dátum beállítása Beállítja a készülék belső órájának dátumát. Év: Hónap: 1-12 Nap:

131 Rendszerbeállítások Dátumformátum: ÉÉÉÉ/HH/NN, HH/NN/ÉÉÉÉ vagy NN/HH/ÉÉÉÉ Idő beállítása Beállítja a készülék belső órájának idejét. Időformátum: 12 órás formátum vagy 24 órás formátum DE/DU jelzés: DE, DU (12 órás formátumnál) Óra: 0-23 (24 órás formátumnál) vagy 1-12 (12 órás formátumnál) Perc: 0-59 Faxinfo. eltárolása Megadja a faxküldés felhasználói információit. Saját faxszám Megadja a készülék faxszámát, legfeljebb 20 karakter lehet ( 0-9, szóköz és "+"). Saját név Funkció prioritás Megadja a készülék nevét legfeljebb 20 karakterben. Megadja a bekapcsoláskor aktivált módot. Az alapértelmezett beállítás [Másoló] Másoló Fax Szkenner Energiatakarékos mód Beállítja a gépet, hogy váltson Energiatakarékos módra, Energiatakarékos mód 1-re vagy Energiatakarékos mód 2-re áramfogyasztás-csökkentés céljából. A készülék visszatér az Energiatakarékos módból, ha nyomtatási munkát kap, fogadott faxot nyomtat ki, TWAIN szkennelési utasításokat kap a számítógéptől vagy ha Ön megnyom valamilyen billentyűt. Energiatakarékos mód 1 A készülék átvált Energiatakarékos mód 1-re, ha a készülék körülbelül 30 másodpercig üresjáratban volt. Kevesebb időbe kerül az 1. Energiatakarékos módból visszatérni, mint kikapcsolt állapotból vagy a 2. Energiatakarékos módból, de az energiafogyasztás magasabb az 1. Energiatakarékos módban, mint a 2. Energiatakarékos módban. Alapértelmezett: [Ki] Ki Be 129

132 7. Készülék konfigurálása a kezelőpanel segítségével Energiatakarékos mód 2 A készülék Energiatakarékos mód 2-re vált, miután eltelt az ehhez a beállításhoz meghatározott időtartam. A készülék kevesebb energiát fogyaszt Energiatakarékos mód 2- ben, mint Energiatakarékos mód 1-ben, de tovább tart visszaállnia Energiatakarékos mód 2- ből, mint Energiatakarékos mód 1-ből. Európa Alapértelmezett: [1 perc] 1 és 30 perc közötti idő állítható be. Európán kívüli országok Alapértelmezett: [Be] (1 perc) On (1-től 240 percig, 1 perces lépésekkel) Ki Language (Nyelv) Megadja a képernyőn és a jelentéseknél használt nyelvet. Alapértelmezett: [English] (Angol) Országkód Angol, Német, Francia, Olasz, Spanyol, Holland, Svéd, Norvég, Dán, Finn, Portugál, Cseh, Magyar, Lengyel, Orosz, Brazíliai portugál, Török Válassza ki azt az országot, ahol a készüléket használja. A megadott országkód meghatározza az idő és a dátum formátumát és a faxátvitellel kapcsolatos alapértelmezett értékeket. Ellenőrizze a megfelelő országkód kiválasztását. A helytelen országkód kiválasztása hibákat okozhat a faxátvitelben. Alapértelmezett: [USA] Fix USB Port Megadja, hogy ugyanaz a vezérlő használható-e több készülékhez vagy sem USBcsatlakozással. Alapértelmezett: [Off] Be Ki Festékkazetta A számítógépre telepített ugyanazon meghajtó használható a telepítéshez eredetileg használt készüléken kívül bármilyen készülékhez, ha a készülék ugyanaz a modell. A meghajtót külön kell telepíteni az egyes készülékekhez, mert az eredetitől eltérő készüléket új eszközként ismeri fel az USB-csatlakozás esetén. Megjeleníti a fogyóeszközökkel kapcsolatos információkat. Ez az információ csak akkor jelenik meg, ha a [Festék kifogyás után] beállítása [Nyomtatás leállítás]. 130

133 Rendszerbeállítások (Új) (Csere szükséges) Ha a [Festék kifogyás után] beállítása [Nyomtatás folytat.], a fenti állapotjelző helyett a "**" szimbólum jelenik meg. A festékszintet a 3. típusú modell mindig kijelzi. Alacs. páratart. mód Ha a készüléket alacsony páratartalmú környezetben használja, néhány milliméter széles fekete csíkok jelenhetnek meg. A [Be] beállítás kiválasztásával ezek a fekete csíkok megelőzhetők. Alapértelmezett: [Ki] Be Ki Regisztráció A bemeneti tálca helyzetét állítja be. Állítsa be az értéket a [ ] vagy [ ] billentyű segítségével. A regisztráció ellenőrzéséhez nyomtasson ki egy tesztoldalt. 1. adagoló Az 1. adagoló helyzetét állítja be. Alapértelmezett: [100] Vízszintes ( mm, 1 mm-es léptékben) Függőleges ( mm, 1 mm-es léptékben) Kézi adagoló A kézi adagoló helyzetét állítja be. Alapértelmezett: [100] Vízszintes ( mm, 1 mm-es léptékben) Függőleges ( mm, 1 mm-es léptékben) Kép fényerejének beállítása A nyomtatás sűrűségét állítja be. Alapértelmezett: (Legvilágosabb) 131

134 7. Készülék konfigurálása a kezelőpanel segítségével (Legsötétebb) Festék kifogyás után Ezt a beállítást a festékszint figyelésére használják. Alapértelmezett: [Nyomtatás leállítás] Nyomtatás leáll. A festékszint figyelése engedélyezve van. A hátralévő festék szintje ellenőrizhető a vezérlőpulton és a Smart Organizing Monitor-on. Nyomtatás folytatása A készülék nem figyeli tovább a festékszintet. Még akkor is, ha kifogy a festék, a nyomtatás folytatódni fog és nem jelenik meg semmilyen üzenet. Beállít. alaph.-be áll. A [Festék kifogyás után] opció nem jelenik meg a 3. típusú modellnél. A festékkazetta és festék további részleteiért lásd: 195. o. "Festékkel kapcsolatos megjegyzések". Össz. beállít. alaph.-be áll. Minden beállítást visszaállít alapértelmezett gyári értékre, kivéve a nyelvet, dátumot és időt, valamint a Rövidhívó beállításokat. Címjegyzék törlése Törli az összes fax rövidhívó tételt. 132

135 Nyomtatási listák/jelentések Nyomtatási listák/jelentések Konfigurációs oldal nyomtatása 1. Nyomja meg a [Felhasználói eszközök] gombot. 2. Nyomja meg a [ ], vagy a [ ] gombot a [Nyomtatási listák/jelentések] kiválasztásához, majd nyomja meg az [OK] gombot. CTT Nyomja meg a [ ], vagy a [ ] gombot a jelentéstípusok kiválasztásához, majd nyomja meg az [OK] gombot. Jelentéstípusok A más mint tesztoldal jelentések az 1. adagolóban lévő papírra kerülnek kinyomtatásra. A tesztoldal a kézi adagolóban lévő papírra nyomtatható. Tesztoldal nyomtatásakor állítsa a papírméretet A4 vagy Letter méretre. Egyéb jelentések nyomtatásakor állítsa a papírméretet A4, Letter vagy Legal méretre. Konfigurációs oldal Kinyomtatja a készülék általános információit és jelenlegi konfigurációját. Tesztoldal Ellenőrzi a nyomtatási pozíció beállítás eredményeit. Faxnapló Kinyomtatja az utolsó 100 munka faxátviteli és vételi naplóját. Átv.állapotjel. Kinyomtatja a legutolsó átviteli jelentést. 133

136 7. Készülék konfigurálása a kezelőpanel segítségével Átv.késznl.fájllista A készülék memóriában maradt, nem elküldött faxok listáját nyomtatja ki. Fax rövidhívó-lista Kinyomtatja a Rövidhívó bejegyzések listáját. Szkenner céláll.lista Kinyomtatja a szkennelési célállomások listáját. Szkennernapló Kinyomtat egy szkennernaplót a legutolsó 100 Szkennelés be, Szkennelés FTP-re és Szkennelés mappába átvitelről. Hálózati beáll.lista Kinyomtatja a MAC-címet és az IP-címet. 4. típusú modell esetén ellenőrizheti a vezeték nélküli LAN beállításait. 134

137 Nyomtatófunkció beállítások Nyomtatófunkció beállítások I/O időkorlát Időtúllépés: USB Megadja, hány másodpercig vár a készülék a nyomtatási adatokra, ha az adatok továbbítása megszakadt a számítógépről történő küldés során USB-n keresztül. Ha a készülék nem kap több adatot a megadott időn belül, csak a fogadott adatokat nyomtatja ki. Alapértelmezett: [60 sec.] Ki 60 mp 60 mp 300 mp Automatikus folyt. Beállítja a készüléket a papírméretre vagy papírtípusra vonatkozó hibajelzések figyelmen kívül hagyására és a nyomtatás folytatására. A nyomtatás átmenetileg leáll, amikor a készülék hibát észlel, és automatikusan folytatódik a megadott idő elteltével, a vezérlőpulton végrehajtott beállításoktól függően. Ha az [Automatikus folyt.] beállítása [0 mp ], a készülék folytatja a nyomatást, és nem jelenik meg hibajelzés. Alapértelmezett: [0 mp ] Ki 0 mp 10 mp 30 mp Helyettes papírméret Beállítja a készüléket, hogy más méretű papírra nyomtasson, ha a megadott papír nincs behelyezve az adagolóba. Az alternatív beállított méret az A4 és Letter. Alapértelmezett: [Be] Be Ki 135

138 7. Készülék konfigurálása a kezelőpanel segítségével Hálózati beállítások LAN típusa Válassza ki, hogy a hálózathoz vezeték nélküli LAN vagy Ethernet segítségével kíván csatlakozni. Alapértelmezett: [Vezeték nélküli LAN] Ethernet Vez. nélk. LAN A készülék IPv4 címe DHCP aktivált Beállítja a készüléket, hogy az IPv4-címet, alhálózati maszkot és alapértelmezett átjárócímet automatikusan szerezze be a DHCP kiszolgálótól. DHCP használata esetén nem adhatja meg manuálisan az IPv4-címet, alhálózati maszkot vagy alapértelmezett átjárócímet. Alapértelmezett: [Be] Be Ki IP Address Megadja a készülék IPv4-címét DHCP használata nélkül. Használja ezt a menüt az aktuális IP-cím ellenőrzésére DHCP használata esetén. Alapértelmezett: Subnet Mask Megadja a készülék alhálózati maszkját DHCP használata nélkül. Használja ezt a menüt az aktuális alhálózati maszk ellenőrzésére DHCP használata esetén. Alapértelmezett: Gateway Address Megadja a készülék alapértelmezett átjárócímét DHCP használata nélkül. Használja ezt a menüt az aktuális átjárócím ellenőrzésére DHCP használata esetén. Alapértelmezett: Készülék IPv6 címe IPv6 használata Engedélyezheti vagy letilthatja az IPv6-ot. Alapértelmezett: [Be] Be Ki 136

139 Hálózati beállítások Helyi hivatkozási cím Megjeleníti az IPv6 helyi hivatkozási címet. Állapot nélk. cím 0-4 Megjeleníti a router hirdetésből szerzett IPv6 állapot nélküli címeket. Állapottartó cím Megjeleníti az IPv6 állapottartó címet. Kézi konfig. cím Megadja a készülék IPv6-címét DHCP használata nélkül. IPv6 átjáró cím MAC Address Megadja az alapértelmezett átjáró IPv6-címét. Megjeleníti a MAC címet. Wi-Fi beállítások Wi-Fi csatlakozás Infrastruktúra mód Válassza ezt az Infrastruktúra mód beállításainak megadásához. SSID keresése Válassza ki a vezeték nélküli LAN hozzáférési pontját vagy az SSID alapján azonosítható útválasztót, és adja meg a jelszót. Ha a jelszó helyes, létrejön a hálózati kapcsolat. SSID megadása Válassza ezt a vezeték nélküli LAN hozzáférési pontjának, vagy a router beállításainak megadásához. WPS (PBC) A PBC nyomógombos konfigurációval (PBC) végezhető el. WPS (PIN) A WPS személyes azonosító szám (PIN) segítségével hajtható végre Ad-hoc mód Válassza ezt az Ad-hoc mód beállításához. A készülék IPv4 címe Megadhatja a vezeték nélküli LAN IP-címét. DHCP aktivált Beállítja a készüléket, hogy az IPv4-címet, alhálózati maszkot és alapértelmezett átjárócímet automatikusan szerezze be a DHCP kiszolgálótól. 137

140 7. Készülék konfigurálása a kezelőpanel segítségével DHCP használata esetén nem adhatja meg manuálisan az IPv4-címet, alhálózati maszkot vagy alapértelmezett átjárócímet. Alapértelmezett: [Be] Be Ki IP Address Megadja a készülék IPv4-címét DHCP használata nélkül. Használja ezt a menüt az aktuális IP-cím ellenőrzésére DHCP használata esetén. Alapértelmezett: Subnet Mask Megadja a készülék alhálózati maszkját DHCP használata nélkül. Használja ezt a menüt az aktuális alhálózati maszk ellenőrzésére DHCP használata esetén. Alapértelmezett: Gateway Address Megadja a készülék alapértelmezett átjárócímét DHCP használata nélkül. Használja ezt a menüt az aktuális átjárócím ellenőrzésére DHCP használata esetén. Alapértelmezett: Készülék IPv6 címe Megadhatja a vezeték nélküli LAN IP-címét. IPv6 használata Engedélyezheti vagy letilthatja az IPv6-ot. Alapértelmezett: [Be] Be Ki Helyi hivatkozási cím Megjeleníti az IPv6 helyi hivatkozási címet. Állapot nélk. cím 0-4 Megjeleníti a router hirdetésből szerzett IPv6 állapot nélküli címeket. Állapottartó cím Megjeleníti az IPv6 állapottartó címet. Kézi konfig. cím Megadja a készülék IPv6-címét DHCP használata nélkül. IPv6 átjáró cím 138

141 Hálózati beállítások Jelerősség PIN kód Megadja az alapértelmezett átjáró IPv6-címét. A jelerősséget jeleníti meg. (erős) (gyenge) Szétkapcsolva A PIN-kódot jeleníti meg. Wi-Fi állapotjelent. Megadhatja, hogy a vezeték nélküli LAN konfigurálása után a készülék automatikusan kinyomtassa-e a Wi-Fi állapotjelentést. Alapértelmezett: [Ki] Be Ki 139

142 Készülék konfigurálása a kezelőpanel segítségével

143 8. Készülék konfigurálása segédprogramok segítségével A Web Image Monitor használata Néhány elemet a vezérlőpulton keresztül is konfigurálhat. Választható műveletek Az alábbi műveletek a Web Image Monitor segítségével távolról, egy számítógépen is elvégezhetők. A készülék állapotának megjelenítése A hálózati beállítások konfigurálása Az adminisztrátori jelszó beállítása A készülék konfigurációjának visszaállítása a gyári alapértelmezett értékekre Támogatott webböngészők Internet Explorer 6, vagy újabb Firefox 3,0, vagy újabb A Kezdőlap megjelenítése Amikor a készülékhez a Web Image Monitor segítségével fér hozzá, a böngészője ablakában a felső oldal jelenik meg. 1. Indítsa el a webböngészőt. 2. A webböngésző címsorába írja be a IP-címe) címet a készülékhez való csatlakozáshoz. Ha DNS szerver van használatban, és a készülék gazdagépneve meg lett határozva, az IP-cím helyett a gazdagép nevét is beírhatja. Megjelenik a Web Image Monitor legfelső oldala. Felső oldal Minden Web Image Monitor oldal a következő területekből áll: 141

144 8. Készülék konfigurálása segédprogramok segítségével HU CTT Menüterület Ha kiválaszt egy menüelemet, annak tartalma megjelenik. 2. Fejléc terület Megjelenik a felhasználói módba és az adminisztrátori módba váltásra alkalmas párbeszédpanel, és minden mód menüje láthatóvá válik. Ezek frissítéséhez kattintson a munkaterület jobb felső sarkában található [Frissítés] gombra. Kattintsona webböngésző [Frissítés] gombjára a teljes böngészőképernyő frissítéséhez. 3. Alap információs terület Megjeleníti a készülék alapvető információit. Ha a támogatott webböngésző régebbi verzióját használja vagy böngészőjén le vannak tiltva a sütik és a JavaScript, megjelenítési és működtetési hibák merülhetnek fel. Ha proxy kiszolgálót használ, szükség szerint konfigurálja a webböngésző beállításait. Elképzelhető, hogy az előző oldal még akkor sem jelenik meg, ha a webböngésző Vissza gombjára kattint. Ebben az esetben kattintson a webböngésző Frissítés gombjára. Az interfész nyelvének megváltoztatása Válassza ki a használni kívánt kijelzőnyelvet, majd kattintson az [Átváltás] gombra. Menü Ez a rész a Webböngésző menüben lévő menüpontokat mutatja be. Vendég mód A vendég módban megjeleníthető a készülék állapota, beállításai, de a készülék beállításait nem lehet megváltoztatni. 142

145 A Web Image Monitor használata 1. Interfészbeállítások Megjelenik az interfész-beállítás. 2. IPv4 Megjelenik az IPv4 konfiguráció. 3. IPv6 Megjelenik az IPv6 konfiguráció. 4. Készülék-információ Megjelennek a készülék-információk. Adminisztrátor mód A rendszergazda módban különféle készülék-beállításokat konfigurálhat. 1. Interfészbeállítások Lehetőség van az interfész-beállítások módosítására. 143

146 8. Készülék konfigurálása segédprogramok segítségével 2. IPv4 Lehetőség van az IPv4 módosítására. 3. IPv6 Lehetőség van az IPv6 módosítására. 4. SNMP Lehetőség van az SNMP módosítására. 5. Adminisztrátori beáll. Megváltoztathatja az adminisztrátori jelszót. 6. Restore Defaults (Alapértelmezés) Visszaállíthatja az adminisztrátori jelszót és más hálózati beállításokat. 7. Készülék-információ Megjelennek a készülék-információk. A készülék beállításainak módosítása A készülék beállításainak módosításához adminisztrátorként jelentkezzen be a készülékre. A vezérlőpult bejelentkezés közben nem használható. 1. Indítsa el a webböngészőt. 2. A címsorba írja be a következőt: " készülék IP-címe)/". 3. Kattintson a [Belépés]-re. 4. Írja be az adminisztrátori jelszót, majd kattintson a [Belépés] gombra. Ha először jelentkezik be, jelszóként írja be az "admin133"-at. 5. A menüterületen válassza ki a megadni kívánt beállítást. 6. Adja meg a készülék beállításait. 7. Kattintson az [OK]-ra. Megtörténik a megadott beállítások továbbítása a készülékre. Beállítások listája Ez a rész a Web Image Monitor beállításait ismerteti. 144

147 A Web Image Monitor használata Rendszerinformációk ellenőrzése A felső oldalon ellenőrizheti a jelenlegi rendszerinformációkat, pl. az eszközinformmációkat, papíradagoló állapotát, festékszintet és teljes számlálót. Elem Leírás Állapot Festék Összes számláló Papír Az eszközállapotot jelölő ikont mutatja. A hátralévő festékmennyiséget jeleníti meg. A teljes számlálót jeleníti meg. Megjeleníi az 1. adagolóba és a kézi adagolóba betöltött papír méretét és típusát. Interfészbeállítások konfigurálása Kattintson az [Interfészbeállítások] gombra az interfészbeállítások konfigurálása oldal megjelenítéséhez. Elem LAN típusa Leírás Ethernet és vezeték nélküli LAN interfész között válthat. Ez a lehetőség csak akkor áll rendelkezésre, ha a készülék mindkét interfészt támogatja. 145

148 8. Készülék konfigurálása segédprogramok segítségével Hálózat Elem MAC Address Eszköz időkorlát (hálózat) Ethernet Speed Leírás Az Ethernet működési állapotát jeleníti meg. A hálózati interfészlap MAC (Media Access Control) címét jeleníti meg. Válassza ki, be akarja-e állítani az időtúllépési korlátot, ha a készüléknek a megadottnál tovább tart egy munka feldolgozása. Ethernet kommunikációs sebessége. Normális használathoz válassza az Automatikus kiválasztást. Ezzel lehetővé teszi az eszköz számára az optimális sebesség kiválasztását. Ha az eszközzel való kommunikáció sikertelen, válassza a 10 Mbps teljes kétoldalas, 10 Mbps fél kétoldalas, 100 Mbps teljes kétoldalas vagy 100 Mbps fél kétoldalas lehetőséget. IPv4-beállítok konfigurálása Kattintson az [IPv4] gombra az IPv4 beállítások konfigurálása oldal megjelenítéséhez. Az [Interfészbeállítások] területen a [LAN típus] beállításnál választhatja az [Ethernet] lehetőséget a vezetékes LAN IP-cím, vagy a [Vezeték nélküli LAN] lehetőséget a vezeték nélküli LAN IP-cím megjelenítéséhez. IPv4 IPv4 Elem Leírás Azt mutatja, hogy az IPv4 engedélyezve van. 146

149 A Web Image Monitor használata Ethernet Elem Host DHCP Domain név IPv4 cím Subnet Mask DDNS Leírás Legfeljebb 63 karakter használatával írja be a hálózati interfészlapnál vagy vezeték nélküli LAN interfészegységnél beállítani kívánt gazdagépnevet. Az alapértelmezett az RNP, ezt követi az aktív interfészlap MAC-címe. Ha a nevet az alapértelmezettől eltérőre változtatja, az új név nem kezdődhet "RNP"-vel vagy "rnp"-vel. Válassza az [Engedélyez] lehetőséget a hálózati beállítások automatikus konfigurálásához a DHCP szerver segítségével. Válassza a [Letilt] lehetőséget a hálózati beállítások manuális konfigurálásához. Állítsa be, hogy a DHCP szervertől kapott vagy az eszköznél beállított tartománynevet akarja használni. "Automatikus elérés (DHCP)" kiválasztva DHCP használatakor a DHCP szervertől kapott tartománynevet használja. Ha a tartománynév nem szerezhető be a DHCP szervertől, az eszköznél beállított tartománynév kerül használatra. "Meghatároz" kiválasztva Az eszköznél beállított tartománynév kerül használatra. Adja meg a tartománynevet legfeljebb 63 karakterrel. Szóközt nem használhat. Adja meg a hálózati interfészlap vagy a vezeték nélküli LAN interfészegység IPv4-címét. DHCP műveletnél a DHCP-től kapott cím kerül használatra. Adja meg a hálózati interfészlap vagy a vezeték nélküli LAN interfészegység alhálózati maszkját. Az alhálózati maszk az IP-cím hálózati címként használt része. DHCP használatakor a DHCP szervertől kapott alhálózati maszk kerül használatra. Válassza ki, hogy a DDNS (Dinamikus DNS) névfelbontás a hálózati interfészlapon vagy a vezeték nélküli LAN interfészegységen aktív vagy inaktív. Ha aktív, a DNS adatbázis azonnal frissítve lesz. 147

150 8. Készülék konfigurálása segédprogramok segítségével Részletek Elem Alapértelmezett átjáró cím DNS szerver LPR RAW IPP Írja be az alapértelmezett átjárócímet. Leírás Az alapértelmezett átjárócím az átjáróként használt gazda vagy router IP-címe számítógéppel vagy más hálózattal való kommunikáció (nyomtatás vagy információcsere) során. DHCP használatakor a DHCP szervertől beszerzett alapértelmezett átjárócím kerül használatra. Ha a cím nem szerezhető be a DHCP szervertől, az szköznál beállított alapértelmezett átjárócím kerül használatra. Válassza ki, hogy a DHCP szervertől beszerzett vagy az eszköznél beállított DNS szervert akarja-e használni. Válassza ki a hálózati nyomtatás engedélyezését LPR/LPD segítségével. Válassza a hálózati nyers nyomtatás engedélyezéséhez. Válassza ki az Internetes nyomtatási protokoll használatával történő hálózati nyomtatás engedélyezéséhez. IPv6-beállítok konfigurálása Kattintson az [IPv6]-ra az IPv6-beállítások konfigurálása oldal megjelenítéséhez. Az [Interfészbeállítások] területen a [LAN típus] beállításnál választhatja az [Ethernet] lehetőséget a vezetékes LAN IP-cím, vagy a [Vezeték nélküli LAN] lehetőséget a vezeték nélküli LAN IP-cím megjelenítéséhez. IPv6 IPv6 Elem Leírás Válassza ki, hogy az IPv6 aktív vagy inaktív-e. 148

151 A Web Image Monitor használata Ethernet Host Elem Domain név Helyi hivatkozási cím Állapot nélküli cím Állapottartó cím Kézi konfigurációs cím DHCPv6 DDNS Leírás Legfeljebb 63 karakter használatával írja be a hálózati interfészlapnál vagy vezeték nélküli LAN interfészegységnél beállítani kívánt gazdagépnevet. Az alapértelmezett az RNP, ezt követi az aktív interfészlap MAC-címe. Ha a nevet az alapértelmezettől eltérőre változtatja, az új név nem kezdődhet "RNP"-vel vagy "rnp"-vel. Maximum 63 alfanumerikus karakter segítsgével adja meg annak a tartománynak a nevét, amelybe tartozik az eszköz. A hálózati interfészlap vagy a vezeték nélküli LAN interfészegység helyi hivatkozási címét jeleníti meg. A kapcsolathelyi cím csak a helyi hálózaton belöl használt (helyi szegmens), és "fe80::"-tal kezdődik, ezt az aktív interfészlap MAC-címéből generált azonosító követi. Megjeleníti a router állapot nélküli címét. Megjeleníti a állapotfüggő címet. A bal oldali mezőbe írja be a hálózati interfészlaphoz vagy a vezeték nélküli LAN interfészegységhez hozzárendelt IPv6-címet. A jobb oldali mezőbe írja be az IPv6-cím előtaghosszát, 0 és 128 közötti értéket használva. Az alapértelmezett érték 64. A következő cím nem állítható be: Kapcsolathelyi címek, multicast címek, visszacsatolási címek, IPv4- kompatibilis címek és IPv4-térképezett címek Válassza az [Engedélyez] lehetőségekt a DHCPv6 szerver használatához a hálózati beállítások automatikus konfigurálására. Válassza a [Letilt] lehetőséget a hálózati beállítások manuális konfigurálásához. Válassza ki, hogy a DDNS (Dinamikus DNS) névfelbontás a hálózati interfészlapon vagy a vezeték nélküli LAN interfészegységen aktív vagy inaktív. Ha aktív, a DNS adatbázis azonnal frissítve lesz. 149

152 8. Készülék konfigurálása segédprogramok segítségével Részletek Elem Alapértelmezett átjáró cím DNS szerver DHCPv6 mód IAID LPR RAW IPP Írja be az alapértelmezett átjárócímet. Leírás Az alapértelmezett átjárócím az átjáróként használt gazda vagy router IP-címe számítógéppel vagy más hálózattal való kommunikáció (nyomtatás vagy információcsere) során. DHCP használatakor a DHCP szervertől beszerzett alapértelmezett átjárócím kerül használatra. Ha a cím nem szerezhető be a DHCP szervertől, az szköznál beállított alapértelmezett átjárócím kerül használatra. Válassza ki, hogy a DHCP szervertől beszerzett vagy az eszköznél beállított DNS szervert akarja-e használni. Válassza ki a DHCPv6 működési módját. DHCPv6 DHCPv6 módban működik. Beszerzi az IPv6-címet és más paramétereket. DHCPv6-lite DHCPv6-lite módban működik. Beszerzi a paramétereket az IPv6 kivételével. Az IAID az IPv6-cím azonosítására szolgáló azonosító, és a lefoglalt IPv6-cím bezerzéséhez szükséges. Válassza ki a hálózati nyomtatás engedélyezését LPR/LPD segítségével. Válassza a hálózati nyers nyomtatás engedélyezéséhez. Válassza ki az Internetes nyomtatási protokoll használatával történő hálózati nyomtatás engedélyezéséhez. SNMP-beállítások konfigurálása Kattintson az [SNMP] gombra az SNMP-beállítások konfigurálása oldal megjelenítéséhez. 150

153 A Web Image Monitor használata SNMP SNMP Elem Leírás Válassza ki, hogy az SNMP aktív vagy inaktív-e az interfészlap(ok)nál. SNMPv1,v2 beállítás Elem Leírás SNMPv1 trap kommunikáció SNMPv2 trap kommunikáció Válassza ki, el akarja-e küldeni az SNMPv1-trapet. Válassza ki, el akarja-e küldeni az SNMPv2-trapet. Közösség Elem Közösségnév Hozzáférés típusa Leírás Maximum 15 karakter segítségével írja be annak a közösségnek a nevét, amelyhez a hálózati interfészlap tartozik. Ha a közösségnév eltér a gazdanevektől, a gazdagép kérelmek nem lesznek elfogadva. A listában válassza ki a közösségi hozzáférési jogosultságokat. Nem elérhető Nincs engedélyezett hozzáférés. csak olvasható Olvashatja az információkat, de nem szerkesztheti azokat. olvasható-írható Olvashatja és szerkesztheti az információkat. trap Értesíti a kezelőt a hibákról. A Kezelőcím mezőbe írja be a hibaértesítés címzettjét. 151

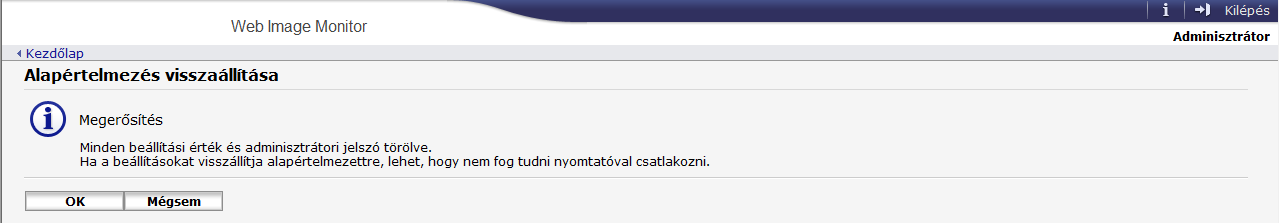

154 8. Készülék konfigurálása segédprogramok segítségével Elem Protokoll, Aktív/ Inaktív Kezelő címe Leírás Konfigurálhatja a közösség által használt protokollok beállításait. A használt protokollnak megfelelően írja be a gazdagép címét. Adminisztrátori jelszó konfigurálása Kattintson az [Adminisztrátori beáll.]-ra az adminisztrátori jelszó meghatározásához. Adminisztrátori beáll. Elem Leírás Aktuális jelszó Új jelszó >Jelszó megerősítése Írja be a jelenlegi adminisztrátori jelszót. Az alapértelmezett érték az "admin133". Írja be az új adminisztrátori jelszót. 3-8 karakter segítségével adhatja meg. Megerősítés céljából írja be újra ugyanazt a jelszót. Készülékbeállítások visszaállítása Kattintson az [Alapértelmezés visszaállítása]-ra a beállítások és adminisztrátori jelszó visszaállításához. Készülék-információk ellenőrzése Kattintson a [Készülék-információ]-ra a készülék-információk megjelenítéséhez. 152
