1 Telepítési kézikönyv Geohőszivattyú LEK IHB HU

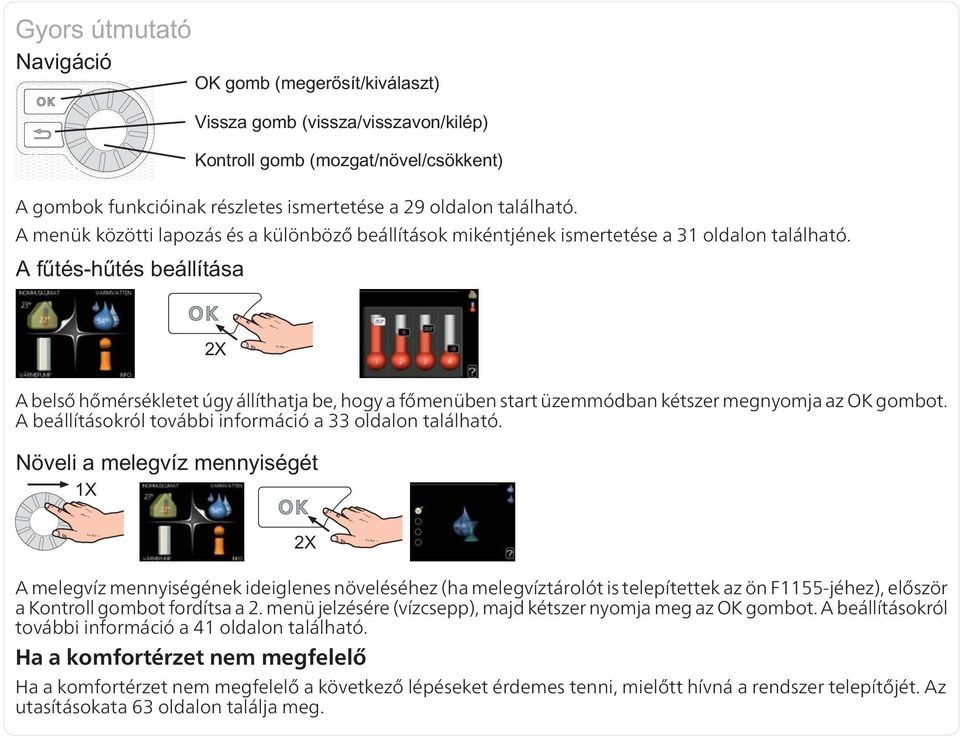

2 A gombok funkcióinak részletes ismertetése a 29 oldalon található. A menük közötti lapozás és a különböző beállítások mikéntjének ismertetése a 31 oldalon található. A belső hőmérsékletet úgy állíthatja be, hogy a főmenüben start üzemmódban kétszer megnyomja az OK gombot. A beállításokról további információ a 33 oldalon található. A melegvíz mennyiségének ideiglenes növeléséhez (ha melegvíztárolót is telepítettek az ön F1155-jéhez), először a Kontroll gombot fordítsa a 2. menü jelzésére (vízcsepp), majd kétszer nyomja meg az OK gombot. A beállításokról további információ a 41 oldalon található. Ha a komfortérzet nem megfelelő Ha a komfortérzet nem megfelelő a következő lépéseket érdemes tenni, mielőtt hívná a rendszer telepítőjét. Az utasításokata 63 oldalon találja meg.

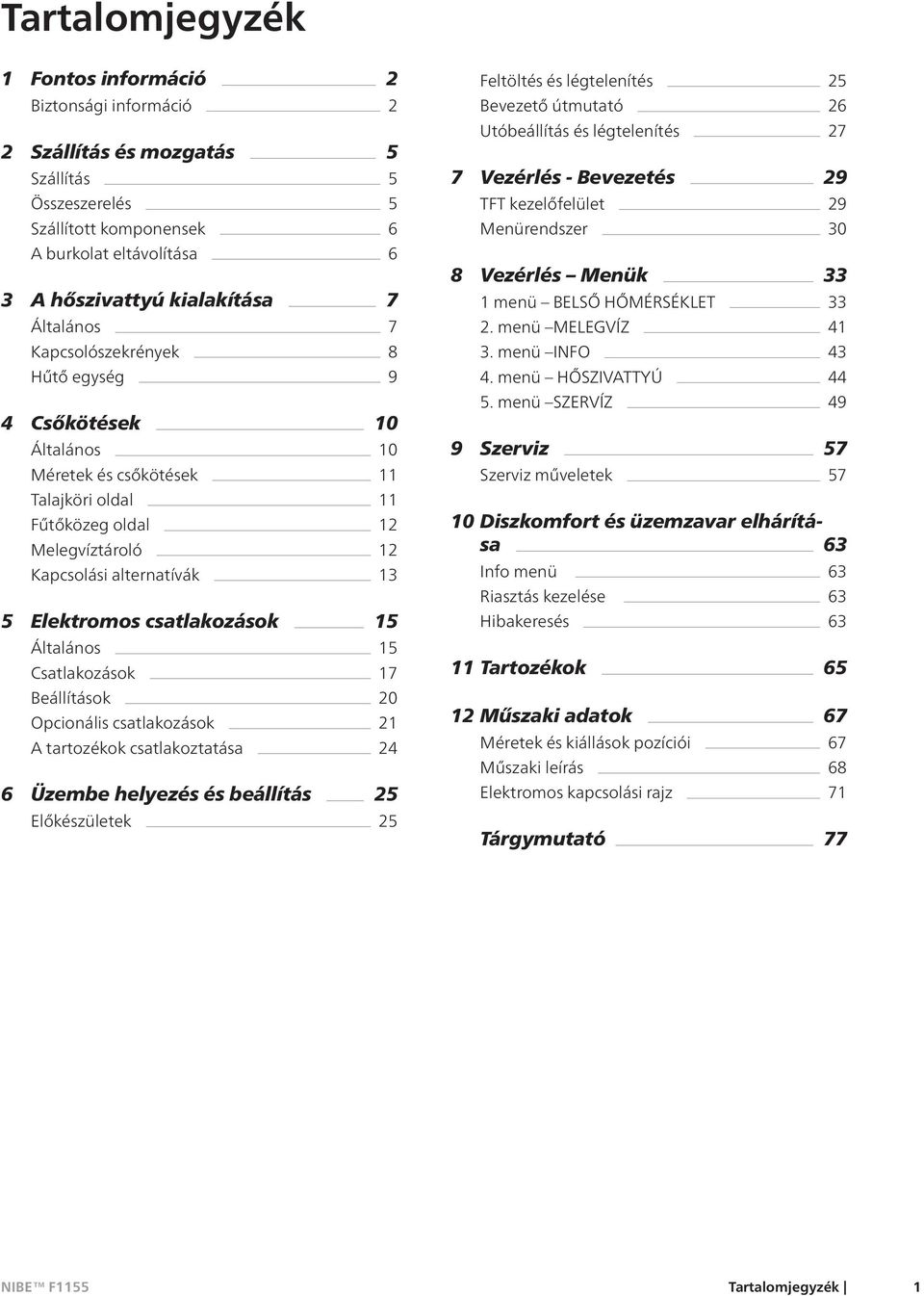

3 Tartalomjegyzék 1 információ 2 Biztonsági információ 2 2 Szállítás és mozgatás 5 Szállítás 5 Összeszerelés 5 Szállított komponensek 6 A burkolat eltávolítása 6 3 A hőszivattyú kialakítása 7 Általános 7 Kapcsolószekrények 8 Hűtő egység 9 4 Csőkötések 10 Általános 10 Méretek és csőkötések 11 Talajköri oldal 11 Fűtőközeg oldal 12 Melegvíztároló 12 Kapcsolási alternatívák 13 5 Elektromos csatlakozások 15 Általános 15 Csatlakozások 17 Beállítások 20 Opcionális csatlakozások 21 A tartozékok csatlakoztatása 24 6 Üzembe helyezés és beállítás 25 Előkészületek 25 Feltöltés és légtelenítés 25 Bevezető útmutató 26 Utóbeállítás és légtelenítés 27 7 Vezérlés - Bevezetés 29 TFT kezelőfelület 29 Menürendszer 30 8 Vezérlés Menük 33 1 menü BELSŐ HŐMÉRSÉKLET menü MELEGVÍZ menü INFO menü HŐSZIVATTYÚ menü SZERVÍZ 49 9 Szerviz 57 Szerviz műveletek Diszkomfort és üzemzavar elhárítása 63 Info menü 63 Riasztás kezelése 63 Hibakeresés Tartozékok Műszaki adatok 67 Méretek és kiállások pozíciói 67 Műszaki leírás 68 Elektromos kapcsolási rajz 71 Tárgymutató 77 Tartalomjegyzék 1

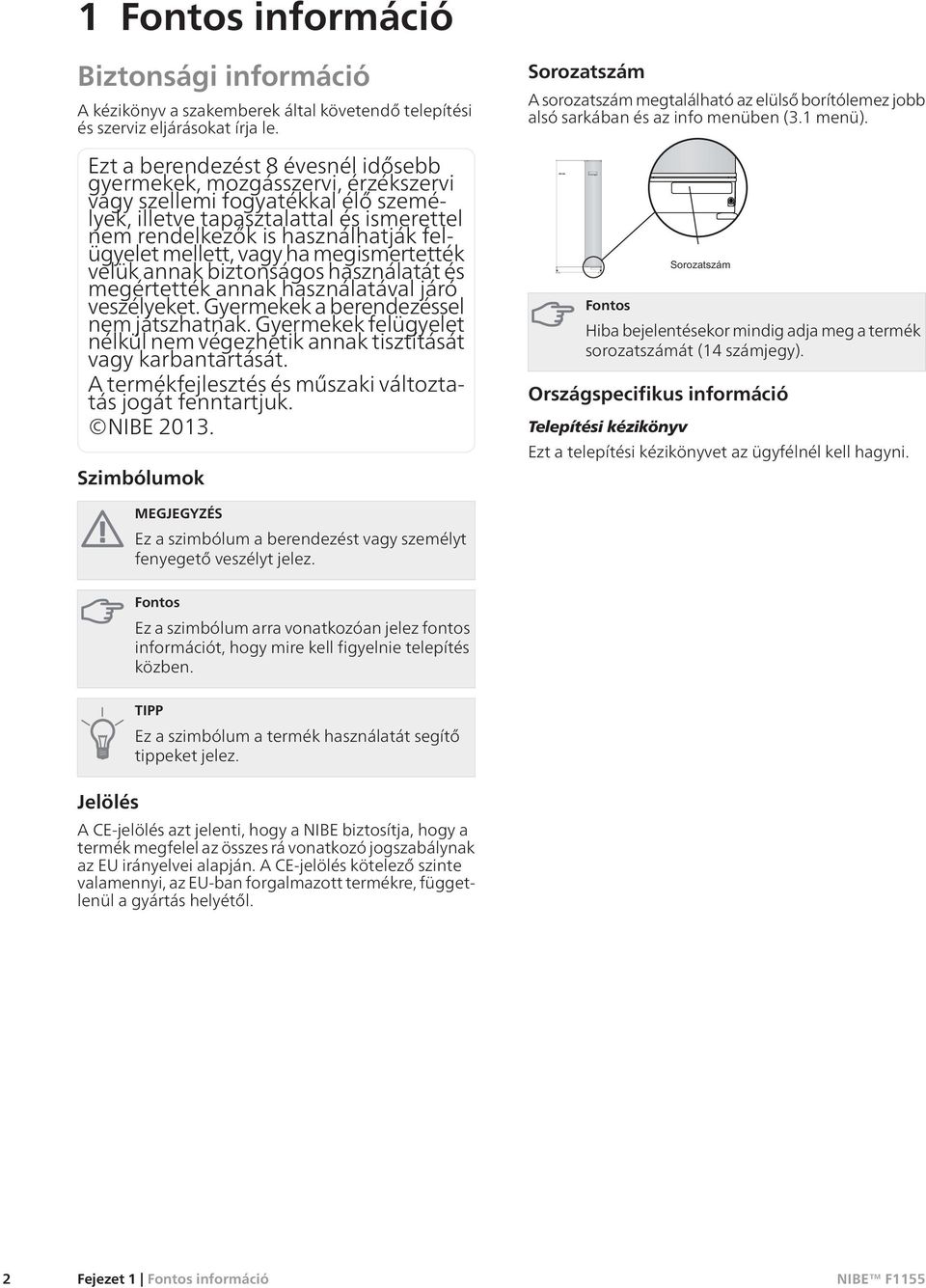

4 1 információ Biztonsági információ A kézikönyv a szakemberek által követendő telepítési és szerviz eljárásokat írja le. Ezt a berendezést 8 évesnél idősebb gyermekek, mozgásszervi, érzékszervi vagy szellemi fogyatékkal élő személyek, illetve tapasztalattal és ismerettel nem rendelkezők is használhatják felügyelet mellett, vagy ha megismertették velük annak biztonságos használatát és megértették annak használatával járó veszélyeket. Gyermekek a berendezéssel nem játszhatnak. Gyermekek felügyelet nélkül nem végezhetik annak tisztítását vagy karbantartását. A termékfejlesztés és műszaki változtatás jogát fenntartjuk. NIBE Szimbólumok Sorozatszám A sorozatszám megtalálható az elülső borítólemez jobb alsó sarkában és az info menüben (3.1 menü). Hiba bejelentésekor mindig adja meg a termék sorozatszámát (14 számjegy). Országspecifikus információ Telepítési kézikönyv Ezt a telepítési kézikönyvet az ügyfélnél kell hagyni. MEGJEGYZÉS Ez a szimbólum a berendezést vagy személyt fenyegető veszélyt jelez. Ez a szimbólum arra vonatkozóan jelez fontos információt, hogy mire kell figyelnie telepítés közben. TIPP Ez a szimbólum a termék használatát segítő tippeket jelez. Jelölés A CE-jelölés azt jelenti, hogy a NIBE biztosítja, hogy a termék megfelel az összes rá vonatkozó jogszabálynak az EU irányelvei alapján. A CE-jelölés kötelező szinte valamennyi, az EU-ban forgalmazott termékre, függetlenül a gyártás helyétől. 2 Fejezet 1 információ

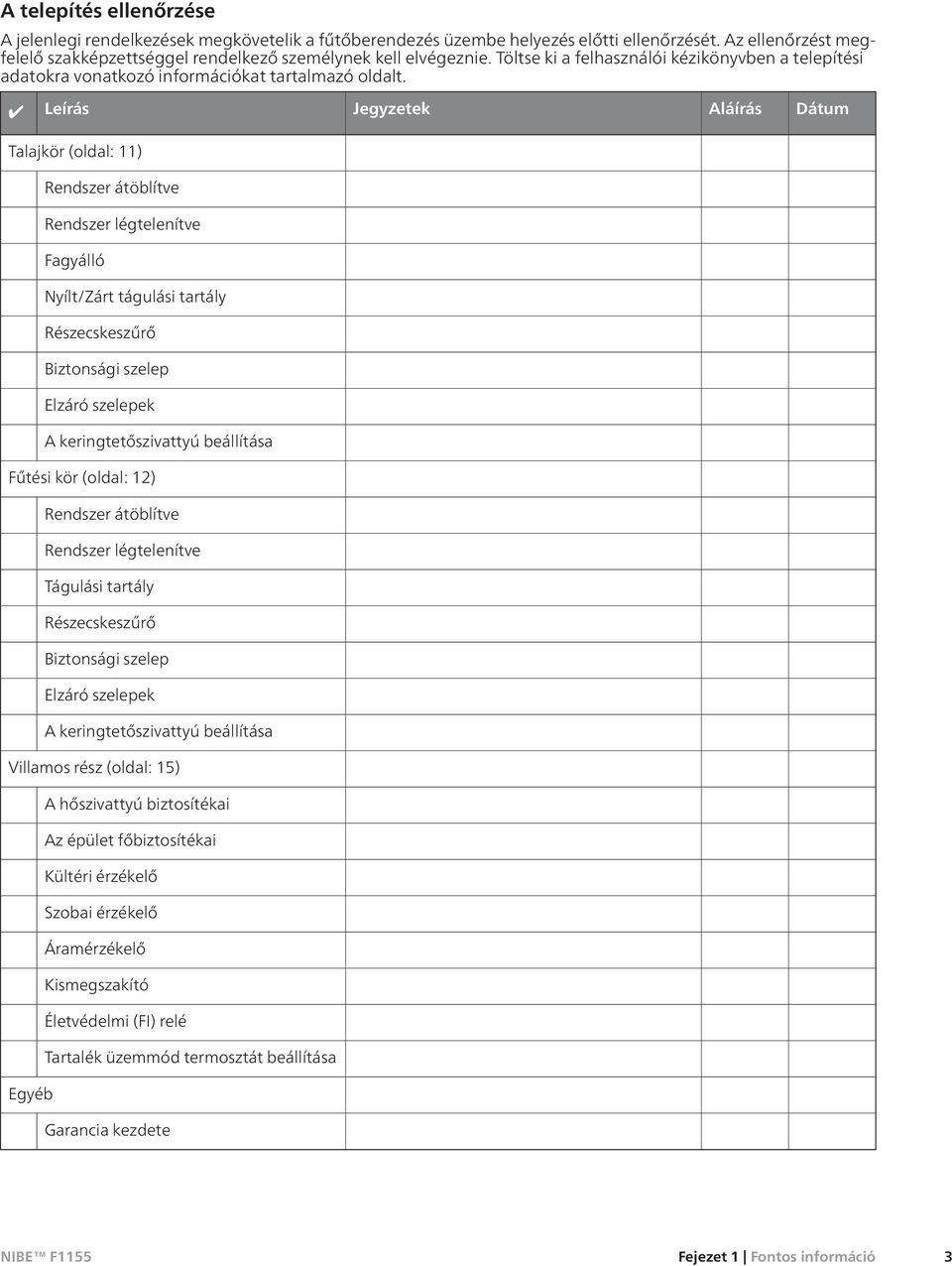

5 A telepítés ellenőrzése A jelenlegi rendelkezések megkövetelik a fűtőberendezés üzembe helyezés előtti ellenőrzését. Az ellenőrzést megfelelő szakképzettséggel rendelkező személynek kell elvégeznie. Töltse ki a felhasználói kézikönyvben a telepítési adatokra vonatkozó információkat tartalmazó oldalt. Leírás Jegyzetek Aláírás Dátum Talajkör (oldal: 11) Rendszer átöblítve Rendszer légtelenítve Fagyálló Nyílt/Zárt tágulási tartály Részecskeszűrő Biztonsági szelep Elzáró szelepek A keringtetőszivattyú beállítása Fűtési kör (oldal: 12) Rendszer átöblítve Rendszer légtelenítve Tágulási tartály Részecskeszűrő Biztonsági szelep Elzáró szelepek A keringtetőszivattyú beállítása Villamos rész (oldal: 15) A hőszivattyú biztosítékai Az épület főbiztosítékai Kültéri érzékelő Szobai érzékelő Áramérzékelő Kismegszakító Életvédelmi (FI) relé Tartalék üzemmód termosztát beállítása Egyéb Garancia kezdete Fejezet 1 információ 3

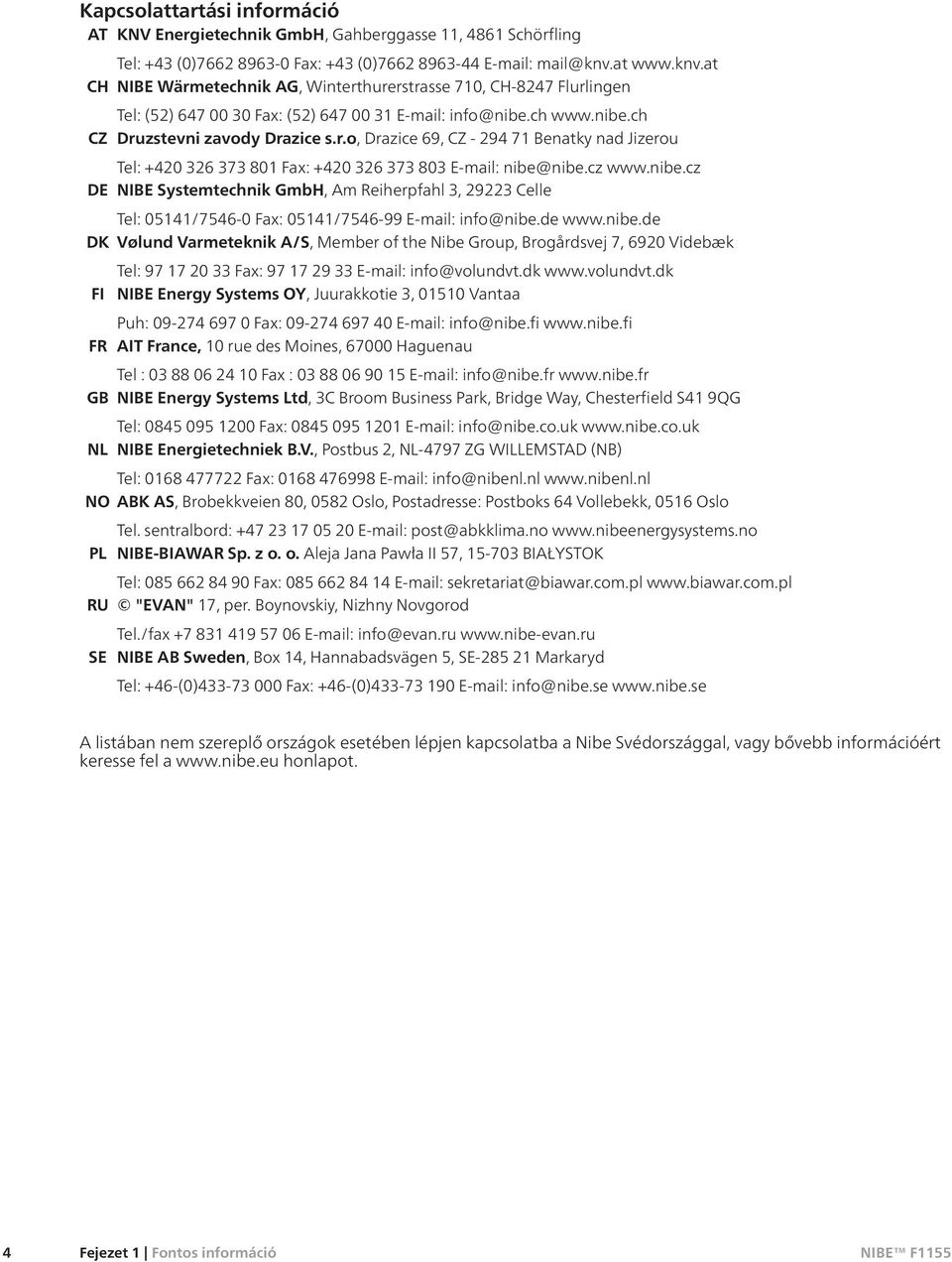

6 Kapcsolattartási információ AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi FR AIT France, 10 rue des Moines, Haguenau Tel : Fax : info@nibe.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se A listában nem szereplő országok esetében lépjen kapcsolatba a Nibe Svédországgal, vagy bővebb információért keresse fel a honlapot. 4 Fejezet 1 információ

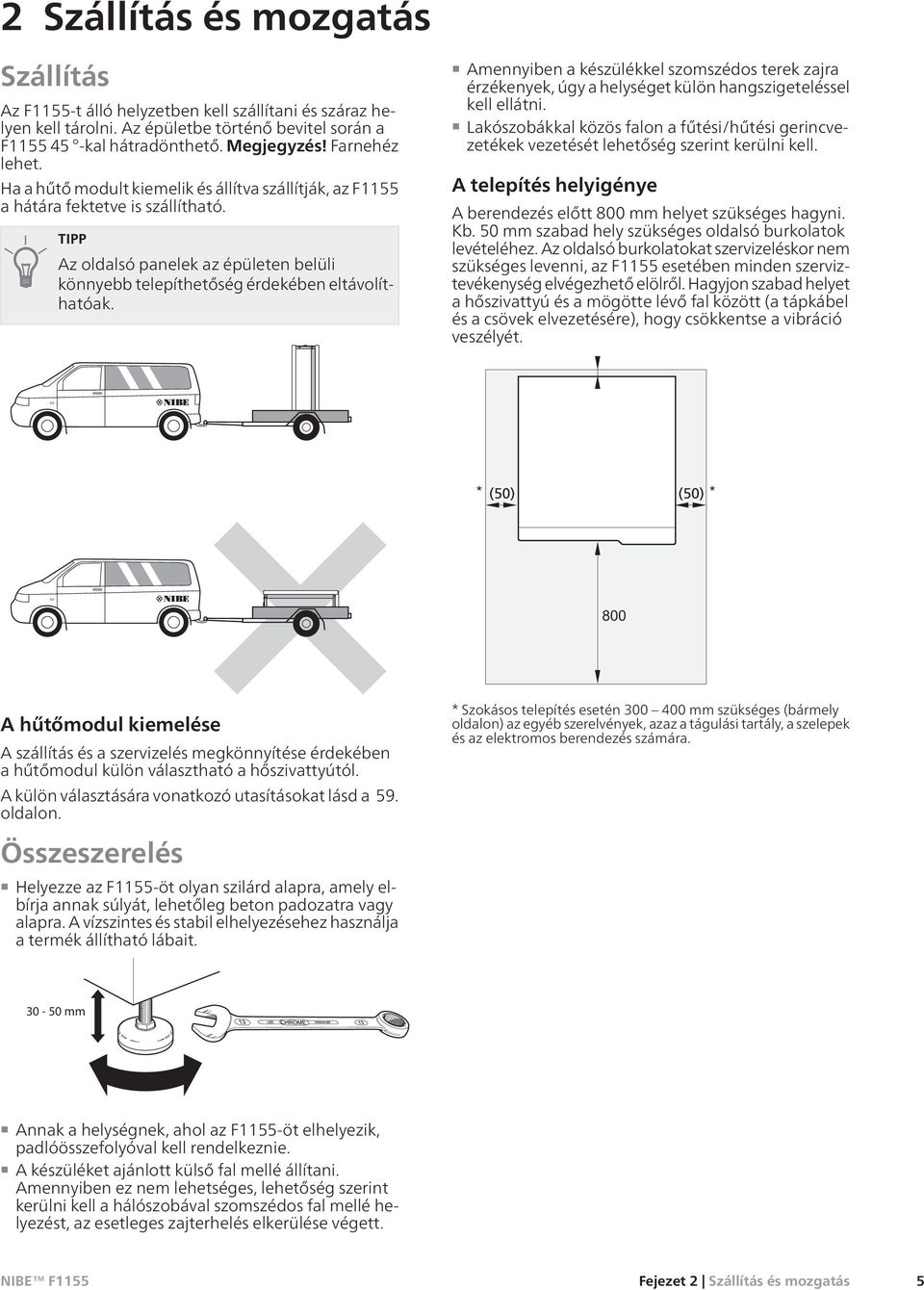

7 0 R 0 R 2 Szállítás és mozgatás Szállítás Az F1155-t álló helyzetben kell szállítani és száraz helyen kell tárolni. Az épületbe történő bevitel során a F kal hátradönthető. Megjegyzés! Farnehéz lehet. Ha a hűtő modult kiemelik és állítva szállítják, az F1155 a hátára fektetve is szállítható. TIPP Az oldalsó panelek az épületen belüli könnyebb telepíthetőség érdekében eltávolíthatóak. Amennyiben a készülékkel szomszédos terek zajra érzékenyek, úgy a helységet külön hangszigeteléssel kell ellátni. Lakószobákkal közös falon a fűtési/hűtési gerincvezetékek vezetését lehetőség szerint kerülni kell. A telepítés helyigénye A berendezés előtt 800 mm helyet szükséges hagyni. Kb. 50 mm szabad hely szükséges oldalsó burkolatok levételéhez. Az oldalsó burkolatokat szervizeléskor nem szükséges levenni, az F1155 esetében minden szerviztevékenység elvégezhető elölről. Hagyjon szabad helyet a hőszivattyú és a mögötte lévő fal között (a tápkábel és a csövek elvezetésére), hogy csökkentse a vibráció veszélyét. (50) (50) A hűtőmodul kiemelése A szállítás és a szervizelés megkönnyítése érdekében a hűtőmodul külön választható a hőszivattyútól. A külön választására vonatkozó utasításokat lásd a 59. oldalon. Összeszerelés Helyezze az F1155-öt olyan szilárd alapra, amely elbírja annak súlyát, lehetőleg beton padozatra vagy alapra. A vízszintes és stabil elhelyezésehez használja a termék állítható lábait. * Szokásos telepítés esetén mm szükséges (bármely oldalon) az egyéb szerelvények, azaz a tágulási tartály, a szelepek és az elektromos berendezés számára mm Annak a helységnek, ahol az F1155-öt elhelyezik, padlóösszefolyóval kell rendelkeznie. A készüléket ajánlott külső fal mellé állítani. Amennyiben ez nem lehetséges, lehetőség szerint kerülni kell a hálószobával szomszédos fal mellé helyezést, az esetleges zajterhelés elkerülése végett. Fejezet 2 Szállítás és mozgatás 5

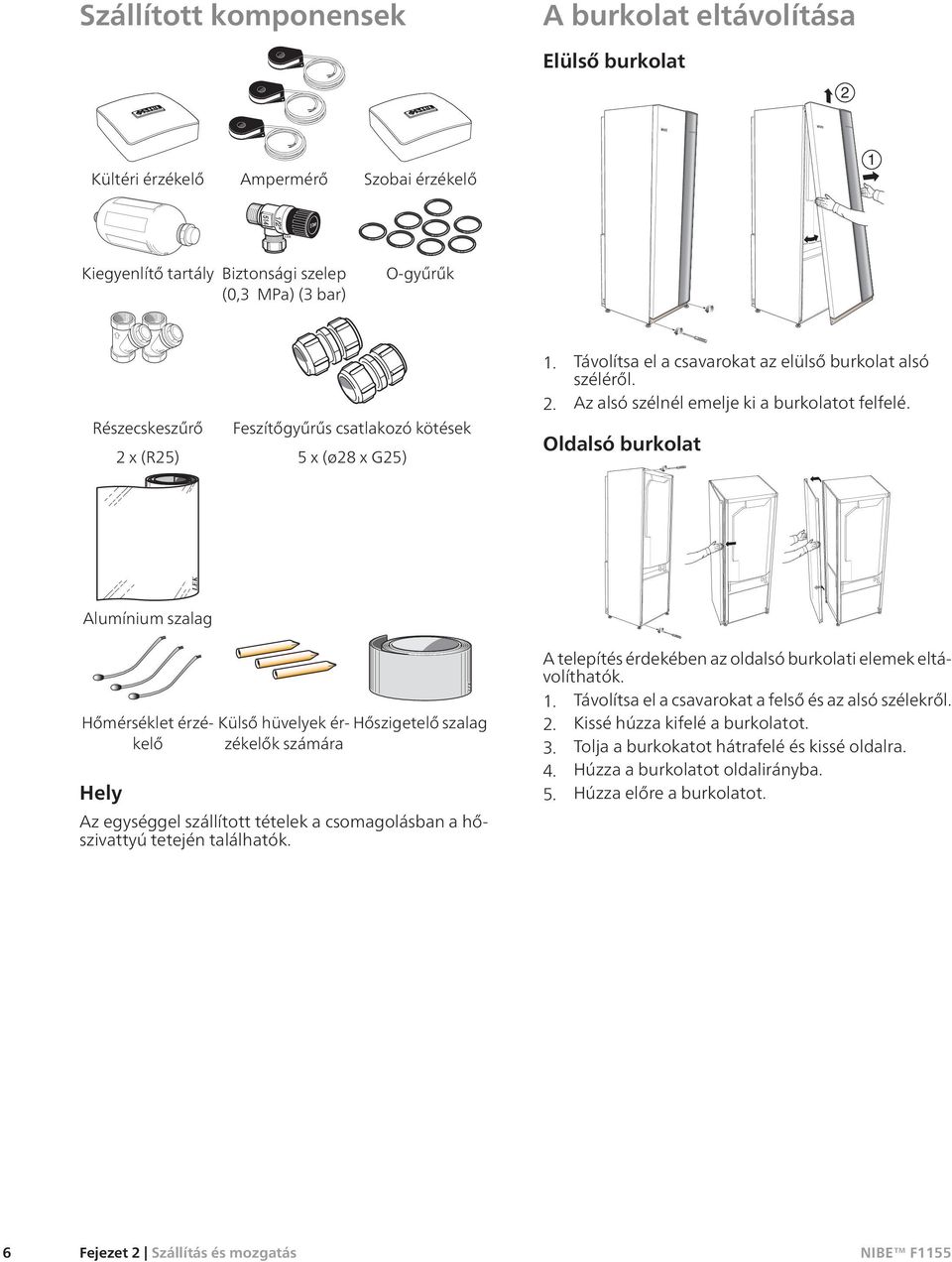

8 LEK LEK LEK Szállított komponensek A burkolat eltávolítása Elülső burkolat 2 Kültéri érzékelő Ampermérő Szobai érzékelő 1 LEK LEK Kiegyenlítő tartály Biztonsági szelep (0,3 MPa) (3 bar) O-gyűrűk LEK LEK Részecskeszűrő 2 x (R25) Feszítőgyűrűs csatlakozó kötések 5 x (ø28 x G25) 1. Távolítsa el a csavarokat az elülső burkolat alsó széléről. 2. Az alsó szélnél emelje ki a burkolatot felfelé. Oldalsó burkolat LEK Alumínium szalag LEK LEK LEK Hőmérséklet érzékelzékelők Külső hüvelyek ér- számára Hőszigetelő szalag Hely Az egységgel szállított tételek a csomagolásban a hőszivattyú tetején találhatók. LEK A telepítés érdekében az oldalsó burkolati elemek eltávolíthatók. 1. Távolítsa el a csavarokat a felső és az alsó szélekről. 2. Kissé húzza kifelé a burkolatot. 3. Tolja a burkokatot hátrafelé és kissé oldalra. 4. Húzza a burkolatot oldalirányba. 5. Húzza előre a burkolatot. 6 Fejezet 2 Szállítás és mozgatás

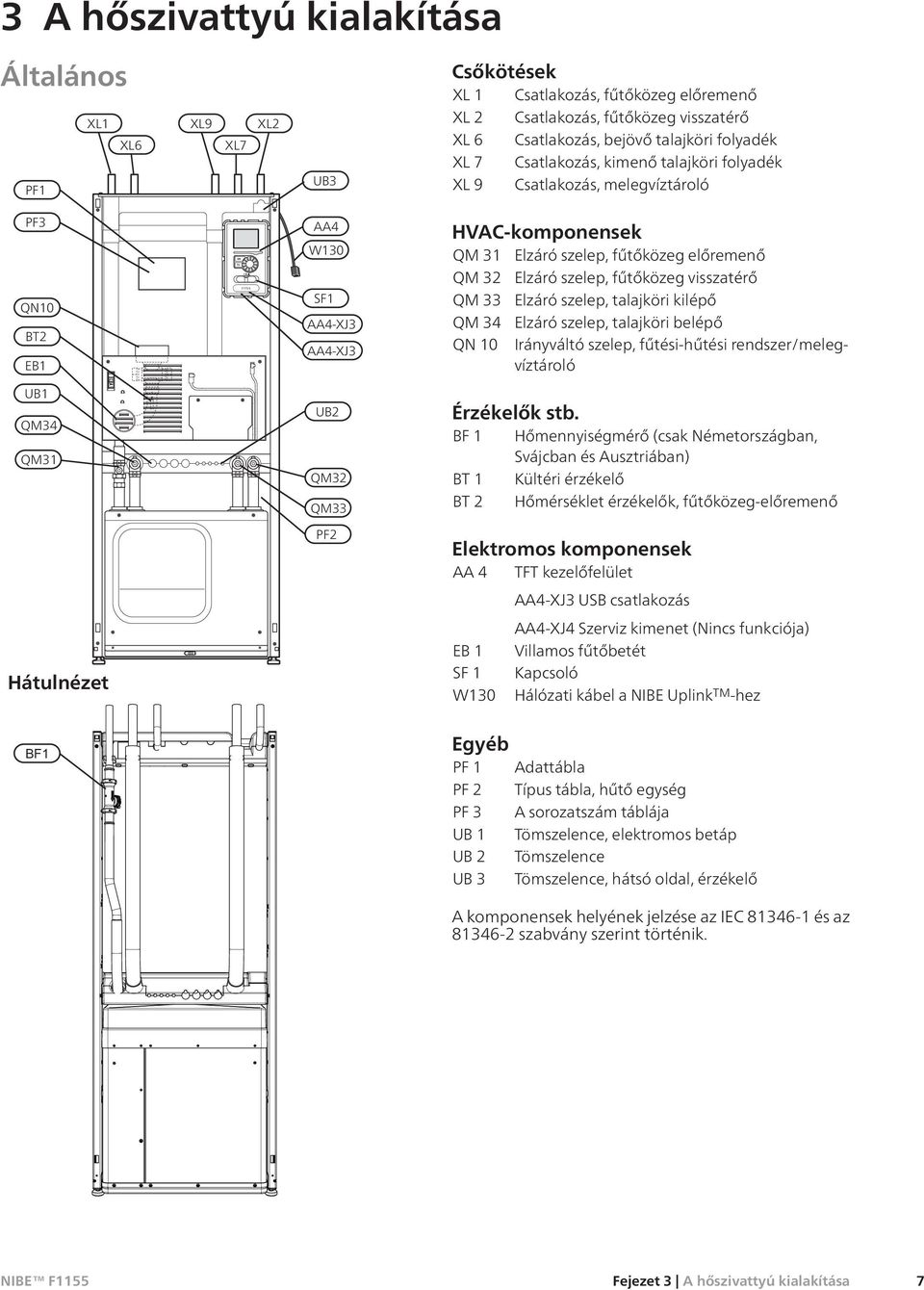

9 3 A hőszivattyú kialakítása Általános XL1 XL6 PF1 XL9 XL7 XL2 UB3 Csőkötések XL 1 Csatlakozás, fűtőközeg előremenő XL 2 Csatlakozás, fűtőközeg visszatérő XL 6 Csatlakozás, bejövő talajköri folyadék XL 7 Csatlakozás, kimenő talajköri folyadék XL 9 Csatlakozás, melegvíztároló PF3 QN10 BT2 EB1 F1155 AA4 W130 SF1 AA4-XJ3 AA4-XJ3 HVAC-komponensek QM 31 Elzáró szelep, fűtőközeg előremenő QM 32 Elzáró szelep, fűtőközeg visszatérő QM 33 Elzáró szelep, talajköri kilépő QM 34 Elzáró szelep, talajköri belépő QN 10 Irányváltó szelep, fűtési-hűtési rendszer/melegvíztároló UB1 QM34 QM31 UB2 QM32 QM33 Érzékelők stb. BF 1 Hőmennyiségmérő (csak Németországban, Svájcban és Ausztriában) BT 1 Kültéri érzékelő BT 2 Hőmérséklet érzékelők, fűtőközeg-előremenő PF2 Elektromos komponensek AA 4 TFT kezelőfelület AA4-XJ3 USB csatlakozás Hátulnézet EB 1 SF 1 W130 AA4-XJ4 Szerviz kimenet (Nincs funkciója) Villamos fűtőbetét Kapcsoló Hálózati kábel a NIBE Uplink TM -hez Egyéb PF 1 Adattábla PF 2 Típus tábla, hűtő egység PF 3 A sorozatszám táblája UB 1 Tömszelence, elektromos betáp UB 2 Tömszelence UB 3 Tömszelence, hátsó oldal, érzékelő A komponensek helyének jelzése az IEC és az szabvány szerint történik. Fejezet 3 A hőszivattyú kialakítása 7

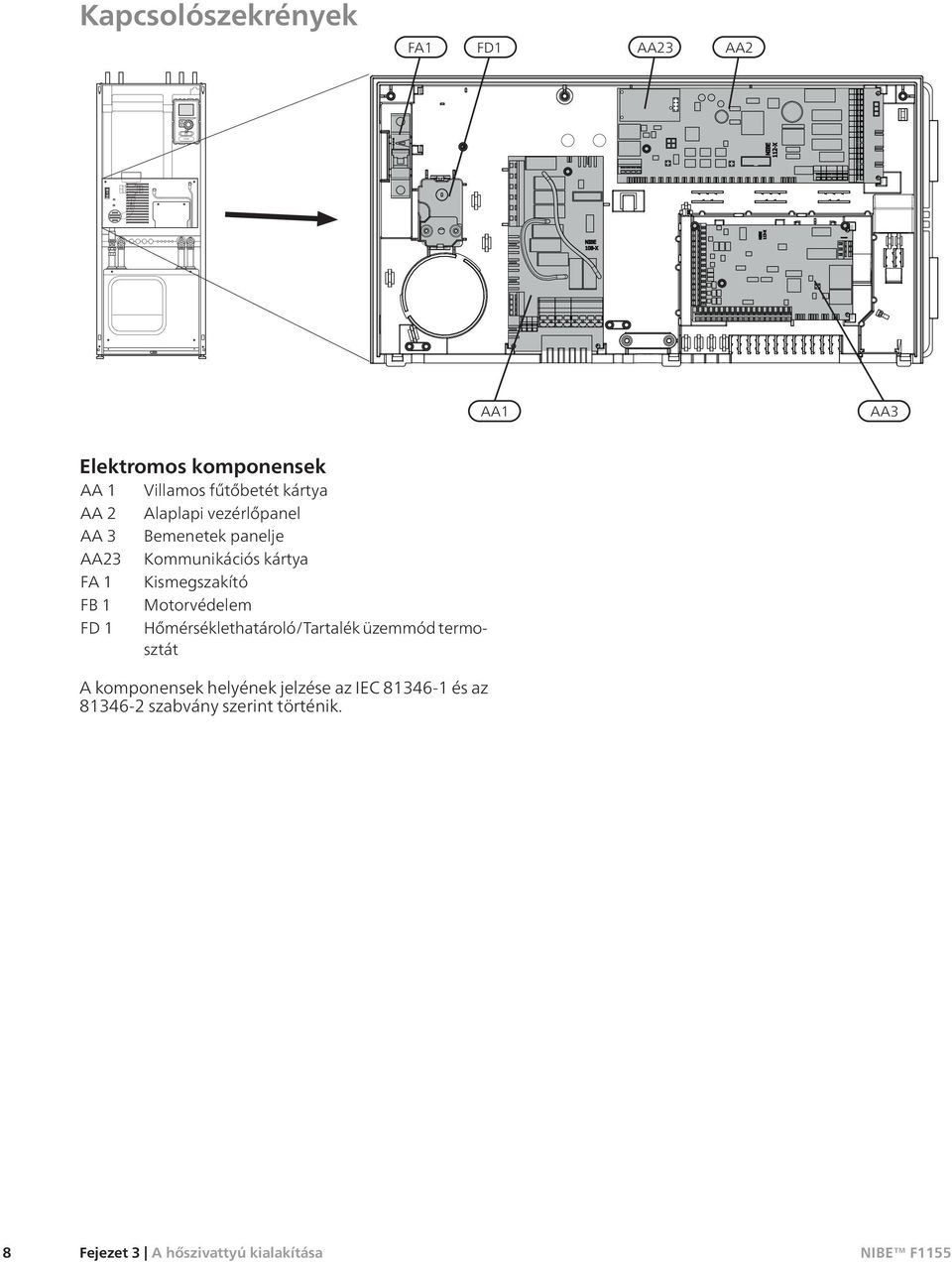

10 F1155 Kapcsolószekrények FA1 FD1 AA23 AA2 AA1 AA3 Elektromos komponensek AA 1 Villamos fűtőbetét kártya AA 2 Alaplapi vezérlőpanel AA 3 Bemenetek panelje AA23 Kommunikációs kártya FA 1 Kismegszakító FB 1 Motorvédelem FD 1 Hőmérséklethatároló/Tartalék üzemmód termosztát A komponensek helyének jelzése az IEC és az szabvány szerint történik. 8 Fejezet 3 A hőszivattyú kialakítása

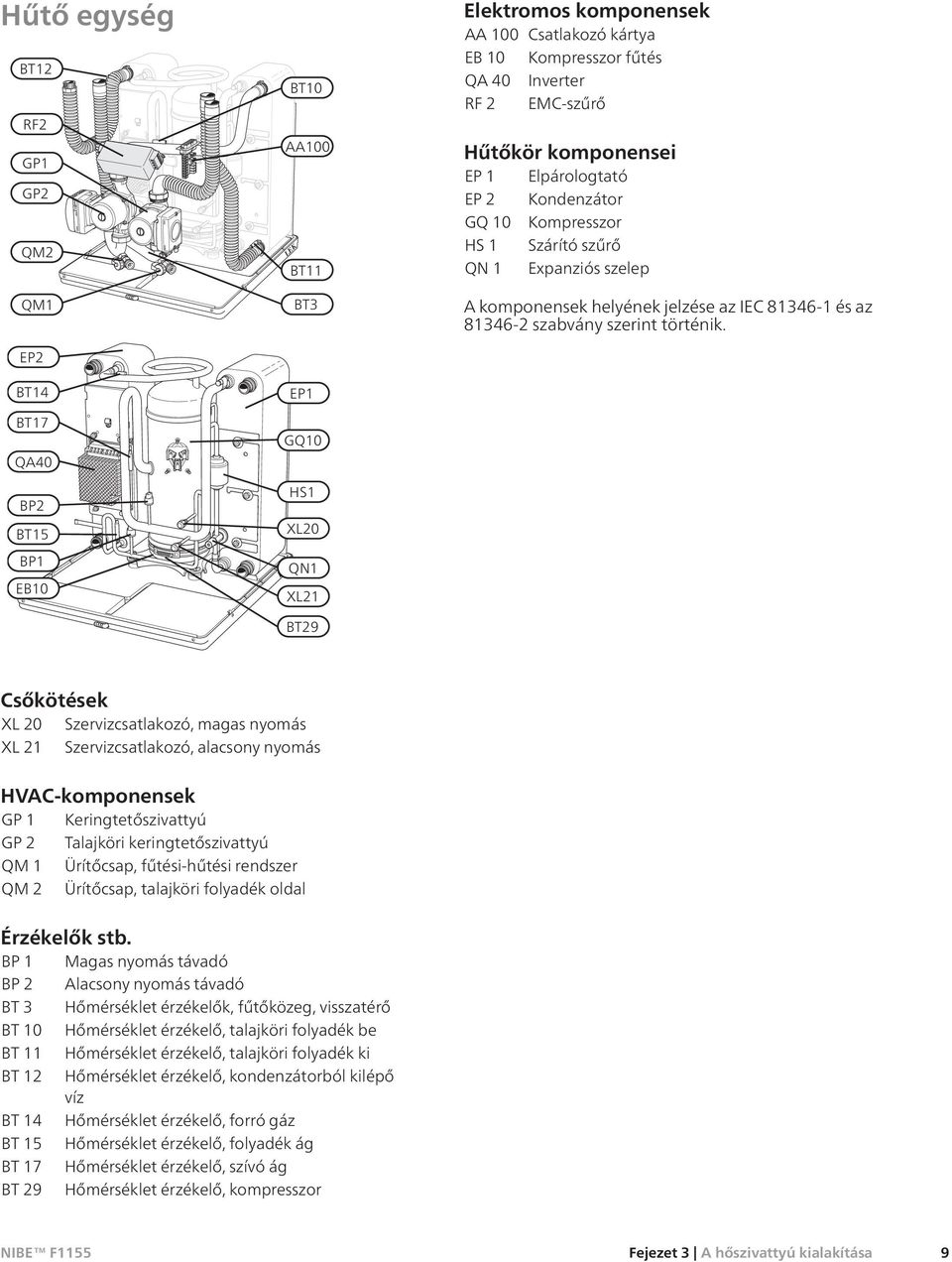

11 Hűtő egység BT12 RF2 GP1 GP2 QM2 QM1 EP2 BT10 AA100 LEK BT11 BT3 Elektromos komponensek AA 100 Csatlakozó kártya EB 10 Kompresszor fűtés QA 40 Inverter RF 2 EMC-szűrő Hűtőkör komponensei EP 1 Elpárologtató EP 2 Kondenzátor GQ 10 Kompresszor HS 1 Szárító szűrő QN 1 Expanziós szelep A komponensek helyének jelzése az IEC és az szabvány szerint történik. BT14 BT17 QA40 BP2 BT15 EP1 GQ10 HS1 XL20 BP1 EB10 LEK QN1 XL21 BT29 Csőkötések XL 20 Szervizcsatlakozó, magas nyomás XL 21 Szervizcsatlakozó, alacsony nyomás HVAC-komponensek GP 1 Keringtetőszivattyú GP 2 Talajköri keringtetőszivattyú QM 1 Ürítőcsap, fűtési-hűtési rendszer QM 2 Ürítőcsap, talajköri folyadék oldal Érzékelők stb. BP 1 Magas nyomás távadó BP 2 Alacsony nyomás távadó BT 3 Hőmérséklet érzékelők, fűtőközeg, visszatérő BT 10 Hőmérséklet érzékelő, talajköri folyadék be BT 11 Hőmérséklet érzékelő, talajköri folyadék ki BT 12 Hőmérséklet érzékelő, kondenzátorból kilépő víz BT 14 Hőmérséklet érzékelő, forró gáz BT 15 Hőmérséklet érzékelő, folyadék ág BT 17 Hőmérséklet érzékelő, szívó ág BT 29 Hőmérséklet érzékelő, kompresszor Fejezet 3 A hőszivattyú kialakítása 9

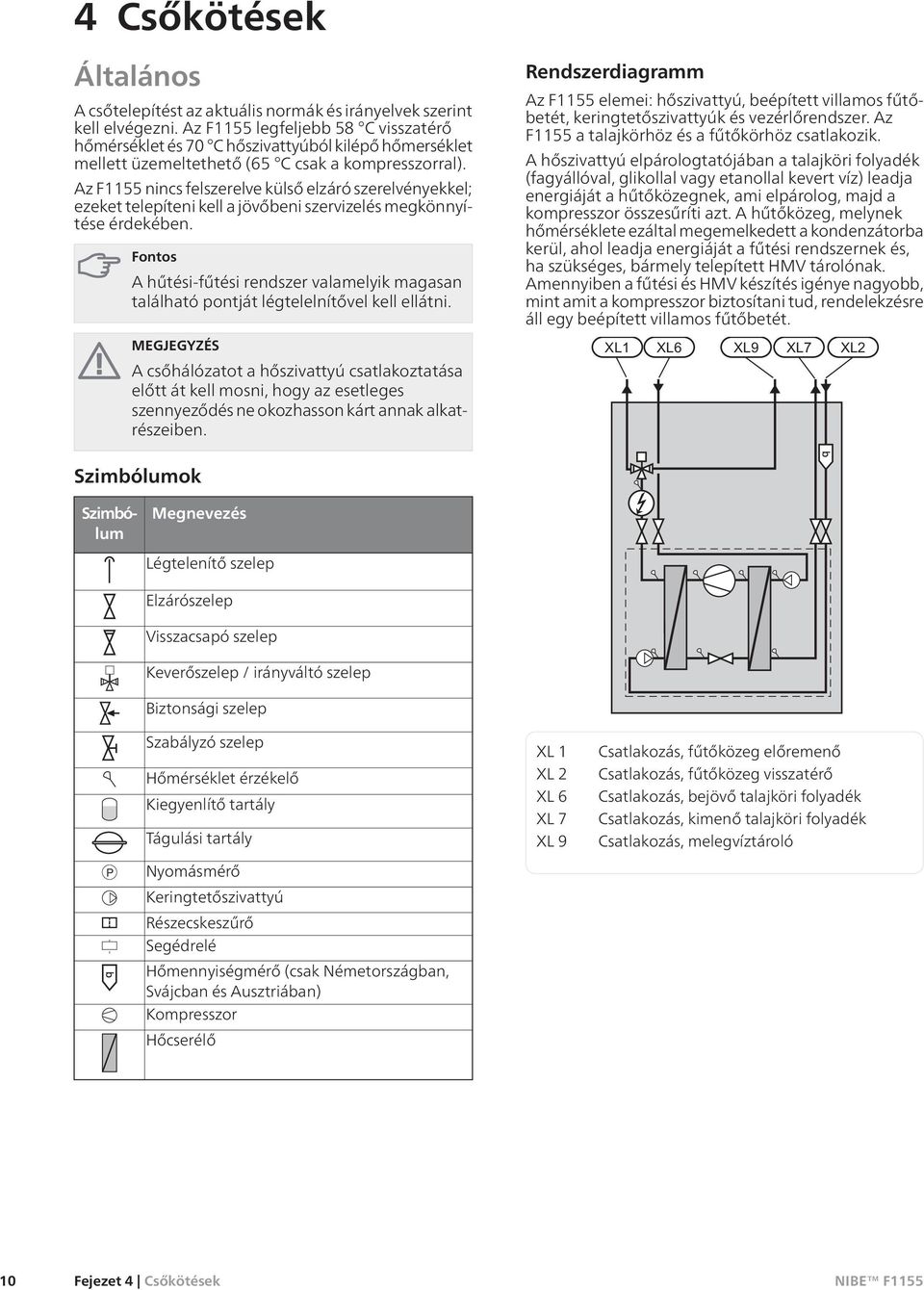

12 4 Csőkötések Általános A csőtelepítést az aktuális normák és irányelvek szerint kell elvégezni. Az F1155 legfeljebb 58 C visszatérő hőmérséklet és 70 C hőszivattyúból kilépő hőmerséklet mellett üzemeltethető (65 C csak a kompresszorral). Az F1155 nincs felszerelve külső elzáró szerelvényekkel; ezeket telepíteni kell a jövőbeni szervizelés megkönnyítése érdekében. A hűtési-fűtési rendszer valamelyik magasan található pontját légtelelnítővel kell ellátni. Rendszerdiagramm Az F1155 elemei: hőszivattyú, beépített villamos fűtőbetét, keringtetőszivattyúk és vezérlőrendszer. Az F1155 a talajkörhöz és a fűtőkörhöz csatlakozik. A hőszivattyú elpárologtatójában a talajköri folyadék (fagyállóval, glikollal vagy etanollal kevert víz) leadja energiáját a hűtőközegnek, ami elpárolog, majd a kompresszor összesűríti azt. A hűtőközeg, melynek hőmérséklete ezáltal megemelkedett a kondenzátorba kerül, ahol leadja energiáját a fűtési rendszernek és, ha szükséges, bármely telepített HMV tárolónak. Amennyiben a fűtési és HMV készítés igénye nagyobb, mint amit a kompresszor biztosítani tud, rendelekzésre áll egy beépített villamos fűtőbetét. Szimbólumok MEGJEGYZÉS A csőhálózatot a hőszivattyú csatlakoztatása előtt át kell mosni, hogy az esetleges szennyeződés ne okozhasson kárt annak alkatrészeiben. Szimbólum Megnevezés Légtelenítő szelep Elzárószelep Visszacsapó szelep Keverőszelep / irányváltó szelep Biztonsági szelep Szabályzó szelep Hőmérséklet érzékelő Kiegyenlítő tartály Tágulási tartály XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, bejövő talajköri folyadék Csatlakozás, kimenő talajköri folyadék Csatlakozás, melegvíztároló P Nyomásmérő Keringtetőszivattyú Részecskeszűrő Segédrelé Hőmennyiségmérő (csak Németországban, Svájcban és Ausztriában) Kompresszor Hőcserélő 10 Fejezet 4 Csőkötések

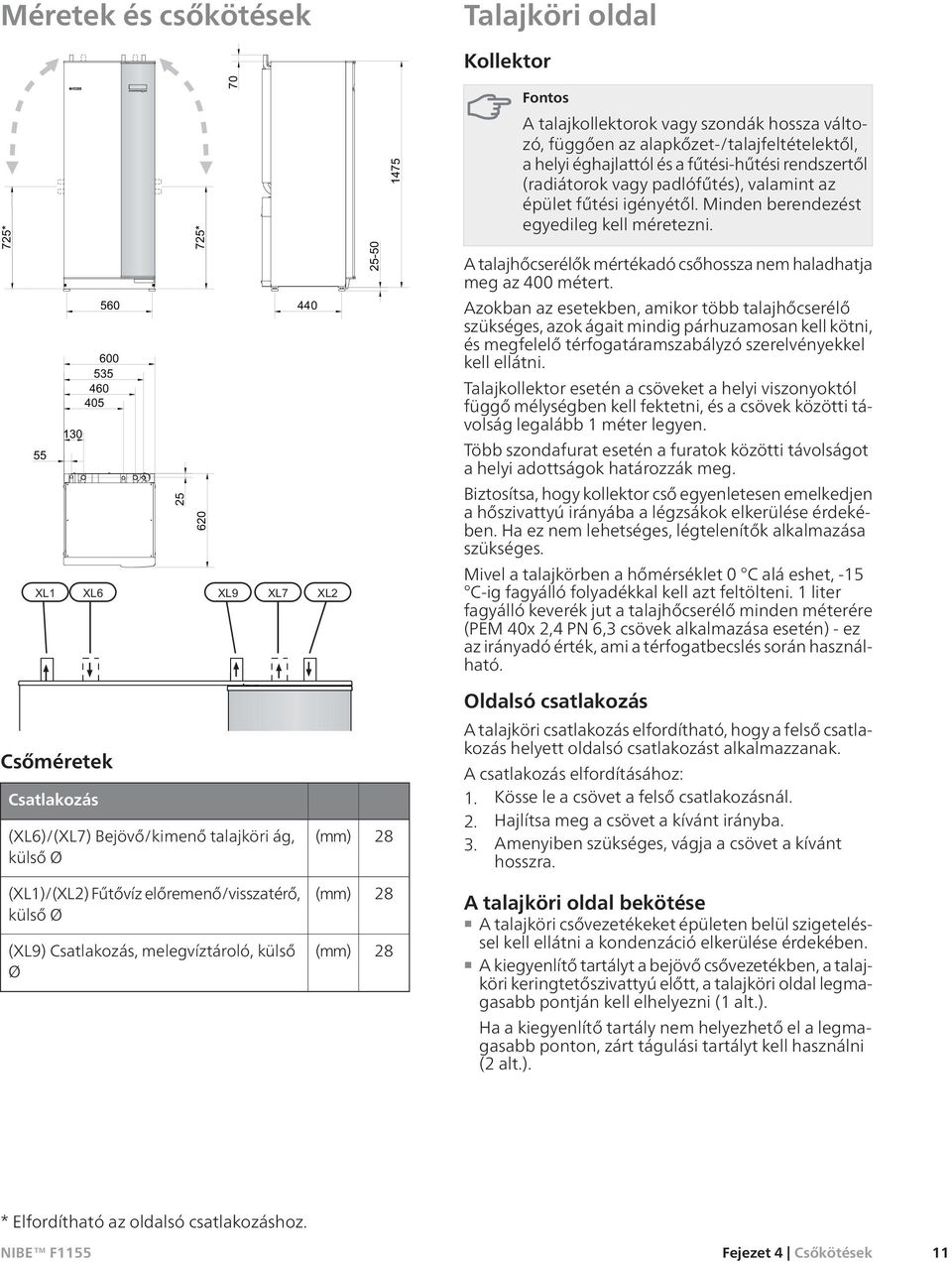

13 Méretek és csőkötések Talajköri oldal Kollektor 725* * Csőméretek Csatlakozás (XL6)/(XL7) Bejövő/kimenő talajköri ág, külső Ø (XL1)/(XL2) Fűtővíz előremenő/visszatérő, külső Ø (XL9) Csatlakozás, melegvíztároló, külső Ø 440 (mm) (mm) (mm) A talajkollektorok vagy szondák hossza változó, függően az alapkőzet-/talajfeltételektől, a helyi éghajlattól és a fűtési-hűtési rendszertől (radiátorok vagy padlófűtés), valamint az épület fűtési igényétől. Minden berendezést egyedileg kell méretezni. A talajhőcserélők mértékadó csőhossza nem haladhatja meg az 400 métert. Azokban az esetekben, amikor több talajhőcserélő szükséges, azok ágait mindig párhuzamosan kell kötni, és megfelelő térfogatáramszabályzó szerelvényekkel kell ellátni. Talajkollektor esetén a csöveket a helyi viszonyoktól függő mélységben kell fektetni, és a csövek közötti távolság legalább 1 méter legyen. Több szondafurat esetén a furatok közötti távolságot a helyi adottságok határozzák meg. Biztosítsa, hogy kollektor cső egyenletesen emelkedjen a hőszivattyú irányába a légzsákok elkerülése érdekében. Ha ez nem lehetséges, légtelenítők alkalmazása szükséges. Mivel a talajkörben a hőmérséklet 0 C alá eshet, -15 C-ig fagyálló folyadékkal kell azt feltölteni. 1 liter fagyálló keverék jut a talajhőcserélő minden méterére (PEM 40x 2,4 PN 6,3 csövek alkalmazása esetén) - ez az irányadó érték, ami a térfogatbecslés során használható. Oldalsó csatlakozás A talajköri csatlakozás elfordítható, hogy a felső csatlakozás helyett oldalsó csatlakozást alkalmazzanak. A csatlakozás elfordításához: 1. Kösse le a csövet a felső csatlakozásnál. 2. Hajlítsa meg a csövet a kívánt irányba. 3. Amenyiben szükséges, vágja a csövet a kívánt hosszra. A talajköri oldal bekötése A talajköri csővezetékeket épületen belül szigeteléssel kell ellátni a kondenzáció elkerülése érdekében. A kiegyenlítő tartályt a bejövő csővezetékben, a talajköri keringtetőszivattyú előtt, a talajköri oldal legmagasabb pontján kell elhelyezni (1 alt.). Ha a kiegyenlítő tartály nem helyezhető el a legmagasabb ponton, zárt tágulási tartályt kell használni (2 alt.). * Elfordítható az oldalsó csatlakozáshoz. Fejezet 4 Csőkötések 11

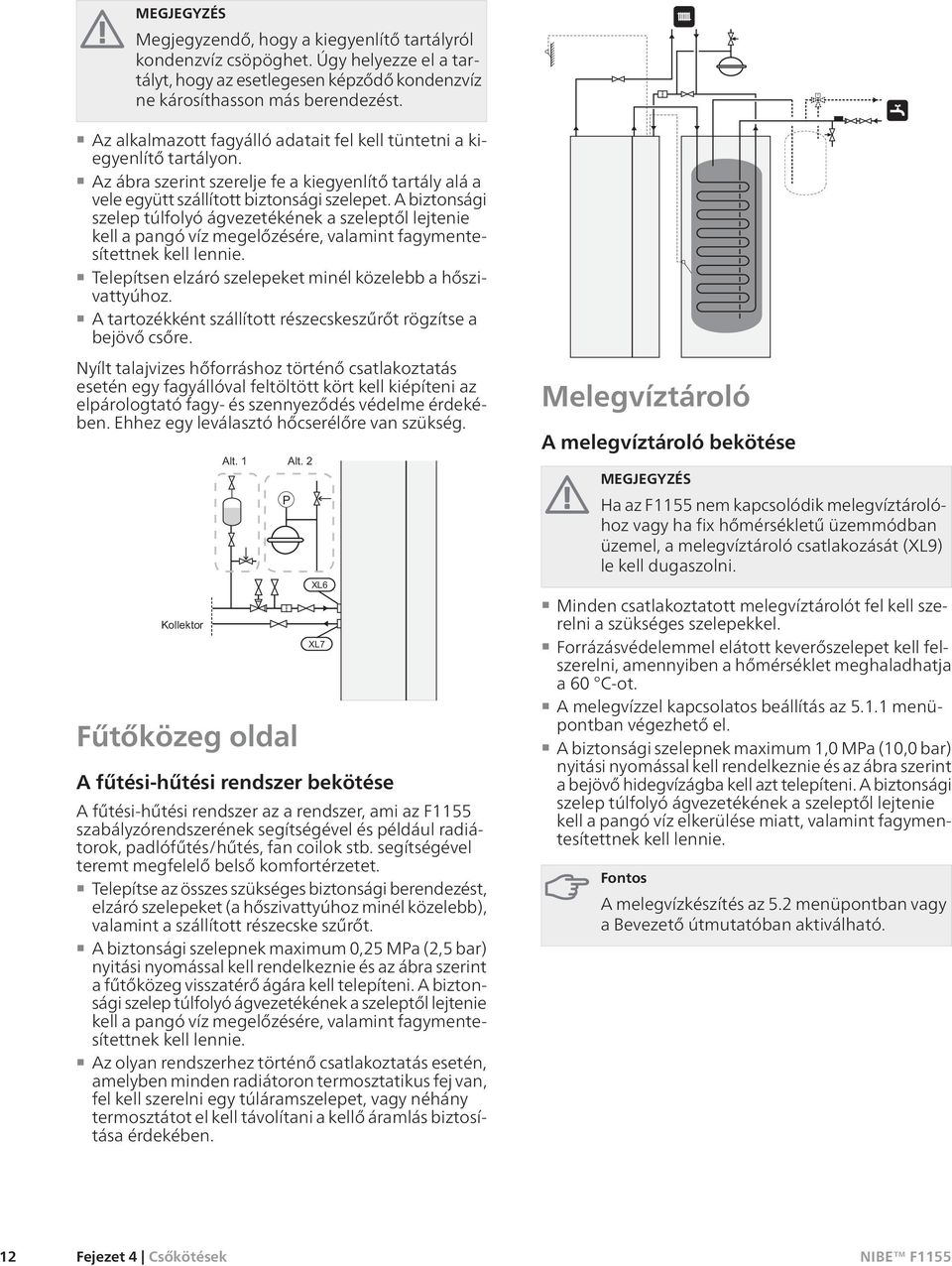

14 MEGJEGYZÉS Megjegyzendő, hogy a kiegyenlítő tartályról kondenzvíz csöpöghet. Úgy helyezze el a tartályt, hogy az esetlegesen képződő kondenzvíz ne károsíthasson más berendezést. Az alkalmazott fagyálló adatait fel kell tüntetni a kiegyenlítő tartályon. Az ábra szerint szerelje fe a kiegyenlítő tartály alá a vele együtt szállított biztonsági szelepet. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Telepítsen elzáró szelepeket minél közelebb a hőszivattyúhoz. A tartozékként szállított részecskeszűrőt rögzítse a bejövő csőre. Nyílt talajvizes hőforráshoz történő csatlakoztatás esetén egy fagyállóval feltöltött kört kell kiépíteni az elpárologtató fagy- és szennyeződés védelme érdekében. Ehhez egy leválasztó hőcserélőre van szükség. Fűtőközeg oldal P A fűtési-hűtési rendszer bekötése A fűtési-hűtési rendszer az a rendszer, ami az F1155 szabályzórendszerének segítségével és például radiátorok, padlófűtés/hűtés, fan coilok stb. segítségével teremt megfelelő belső komfortérzetet. Telepítse az összes szükséges biztonsági berendezést, elzáró szelepeket (a hőszivattyúhoz minél közelebb), valamint a szállított részecske szűrőt. A biztonsági szelepnek maximum 0,25 MPa (2,5 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a fűtőközeg visszatérő ágára kell telepíteni. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz megelőzésére, valamint fagymentesítettnek kell lennie. Az olyan rendszerhez történő csatlakoztatás esetén, amelyben minden radiátoron termosztatikus fej van, fel kell szerelni egy túláramszelepet, vagy néhány termosztátot el kell távolítani a kellő áramlás biztosítása érdekében. Melegvíztároló A melegvíztároló bekötése MEGJEGYZÉS Ha az F1155 nem kapcsolódik melegvíztárolóhoz vagy ha fix hőmérsékletű üzemmódban üzemel, a melegvíztároló csatlakozását (XL9) le kell dugaszolni. Minden csatlakoztatott melegvíztárolót fel kell szerelni a szükséges szelepekkel. Forrázásvédelemmel elátott keverőszelepet kell felszerelni, amennyiben a hőmérséklet meghaladhatja a 60 C-ot. A melegvízzel kapcsolatos beállítás az menüpontban végezhető el. A biztonsági szelepnek maximum 1,0 MPa (10,0 bar) nyitási nyomással kell rendelkeznie és az ábra szerint a bejövő hidegvízágba kell azt telepíteni. A biztonsági szelep túlfolyó ágvezetékének a szeleptől lejtenie kell a pangó víz elkerülése miatt, valamint fagymentesítettnek kell lennie. A melegvízkészítés az 5.2 menüpontban vagy a Bevezető útmutatóban aktiválható. T 12 Fejezet 4 Csőkötések

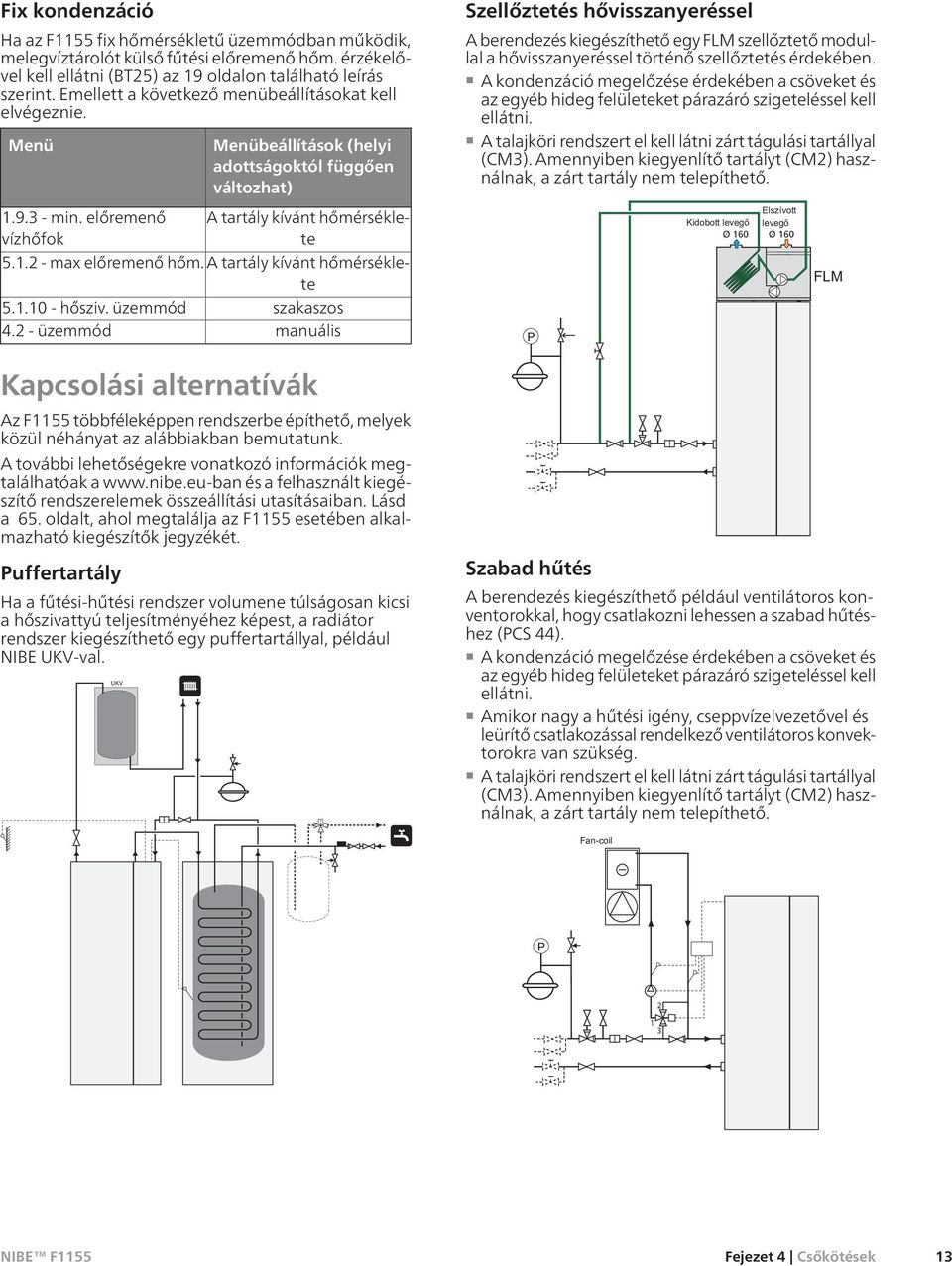

15 Fix kondenzáció Ha az F1155 fix hőmérsékletű üzemmódban működik, melegvíztárolót külső fűtési előremenő hőm. érzékelővel kell ellátni (BT25) az 19 oldalon található leírás szerint. Emellett a következő menübeállításokat kell elvégeznie. Menü min. előremenő vízhőfok Menübeállítások (helyi adottságoktól függően változhat) A tartály kívánt hőmérséklete max előremenő hőm. A tartály kívánt hőmérséklete hősziv. üzemmód szakaszos üzemmód manuális Kapcsolási alternatívák Az F1155 többféleképpen rendszerbe építhető, melyek közül néhányat az alábbiakban bemutatunk. A további lehetőségekre vonatkozó információk megtalálhatóak a és a felhasznált kiegészítő rendszerelemek összeállítási utasításaiban. Lásd a 65. oldalt, ahol megtalálja az F1155 esetében alkalmazható kiegészítők jegyzékét. Puffertartály Ha a fűtési-hűtési rendszer volumene túlságosan kicsi a hőszivattyú teljesítményéhez képest, a radiátor rendszer kiegészíthető egy puffertartállyal, például NIBE UKV-val. UKV T Szellőztetés hővisszanyeréssel A berendezés kiegészíthető egy FLM szellőztető modullal a hővisszanyeréssel történő szellőztetés érdekében. A kondenzáció megelőzése érdekében a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyiben kiegyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. P Avluft Ø 160 Frånluft Ø 160 Szabad hűtés A berendezés kiegészíthető például ventilátoros konventorokkal, hogy csatlakozni lehessen a szabad hűtéshez (PCS 44). A kondenzáció megelőzése érdekében a csöveket és az egyéb hideg felületeket párazáró szigeteléssel kell ellátni. Amikor nagy a hűtési igény, cseppvízelvezetővel és leürítő csatlakozással rendelkező ventilátoros konvektorokra van szükség. A talajköri rendszert el kell látni zárt tágulási tartállyal (CM3). Amennyiben kiegyenlítő tartályt (CM2) használnak, a zárt tartály nem telepíthető. Fläktkonvektor P Fejezet 4 Csőkötések 13

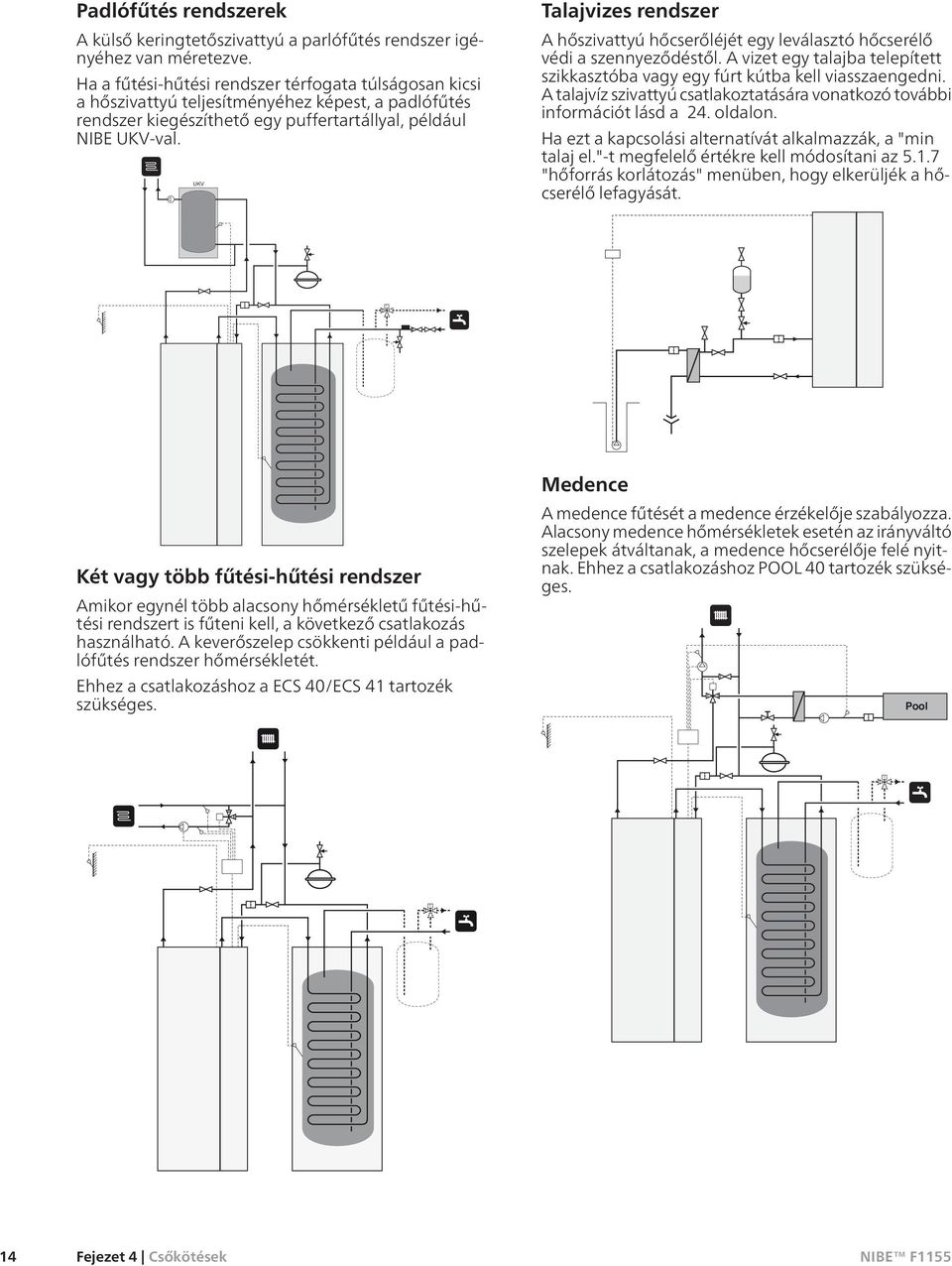

16 T Padlófűtés rendszerek A külső keringtetőszivattyú a parlófűtés rendszer igényéhez van méretezve. Ha a fűtési-hűtési rendszer térfogata túlságosan kicsi a hőszivattyú teljesítményéhez képest, a padlófűtés rendszer kiegészíthető egy puffertartállyal, például NIBE UKV-val. UKV Talajvizes rendszer A hőszivattyú hőcserőléjét egy leválasztó hőcserélő védi a szennyeződéstől. A vizet egy talajba telepített szikkasztóba vagy egy fúrt kútba kell viasszaengedni. A talajvíz szivattyú csatlakoztatására vonatkozó további információt lásd a 24. oldalon. Ha ezt a kapcsolási alternatívát alkalmazzák, a "min talaj el."-t megfelelő értékre kell módosítani az "hőforrás korlátozás" menüben, hogy elkerüljék a hőcserélő lefagyását. Két vagy több fűtési-hűtési rendszer Amikor egynél több alacsony hőmérsékletű fűtési-hűtési rendszert is fűteni kell, a következő csatlakozás használható. A keverőszelep csökkenti például a padlófűtés rendszer hőmérsékletét. Ehhez a csatlakozáshoz a ECS 40/ECS 41 tartozék szükséges. Medence A medence fűtését a medence érzékelője szabályozza. Alacsony medence hőmérsékletek esetén az irányváltó szelepek átváltanak, a medence hőcserélője felé nyitnak. Ehhez a csatlakozáshoz POOL 40 tartozék szükséges. Pool T T 14 Fejezet 4 Csőkötések

17 F Elektromos csatlakozások Általános A külső érzékelők, a szobai érzékelők és az áramérzékelők kivételével minden elektromos komponens gyárilag csatlakoztatva van. Az épület elektromos hálózatának érintésvédelmi vizsgálata előtt a hőszivattyút le kell választani az elektromos hálózatról. Amennyiben az épületben FI relé van felszerelve, az F1155-öt egy külön FI reléhez kell csatlakoztatni. Kismegszakító alkalmazása esetén annak legalább "C" karakterisztikával kell rendelkeznie. Lásd itt: 68 a biztosíték méretét illetően. A hőszivattyú elektromos kapcsolási rajzát lásd a kapcsolatási rajzokat tartalmazó külön telepítési kézikönyvben. A készüléken kívül vezetett kommunikációs és érzékelő kábelek nem vezethetők a nagyfeszültségű kábelek közelében. A készüléken kívül vezetett kommunikációs és érzékelő kábeleknek 0,5 mm² keresztmetszetűeknek kell lenni 50 m-ig, például EKKX vagy LiYY jelűnek, vagy ezzel egyenértékűnek. Az F1155 bekábelezéséhez a tömszelencéket (pl. UB1 UB3, a képen megjelölve) kell használni. Az UB1 UB3-ben a kábeleket a hőszivattyú hátulján keresztül kell előre vezetni. MEGJEGYZÉS A kapcsoló (SF1) nem kapcsolható "" vagy " " állásba, amíg a melegvíztároló nincs feltöltve vízzel. Máskülönben a hőmérséklethatároló, a termosztát, a kompresszor és a beépített villamos fűtőbetét károsodhat. MEGJEGYZÉS Az elektromos telepítést és a szervizelést szakképzett villanyszerelő felügyelete mellett kell elvégezni. Szervizelés előtt kismegszakítókkal kapcsoljuk le az áramellátást. Az elektromos telepítést és a vezetékelést a hatályos műszaki előírások szerint kell elvégezni. FA1 FD1 FD1-SF2 UB1 UB2 UB3 Kismegszakító A hőszivattyú vezérlési áramköre és a belső komponensek nagy része belső kismegszakítóval van védve (FA1). Hőmérséklethatároló A hőmérséklethatároló (FD1) lekapcsolja az elektromos kiegészítő fűtés áramellátását, ha a hőmérséklet 90 és 100 C közé emelkedik. Kizárólag kézzel visszakapcsolható. Visszakapcsolás A hőmérséklethatároló (FD1) az elülső burkolati elem mögött található. A hőmérséklethatároló egy kis csavarhúzóval a gombot (FD1-SF2) megnyomva állítható vissza. Fejezet 5 Elektromos csatlakozások 15

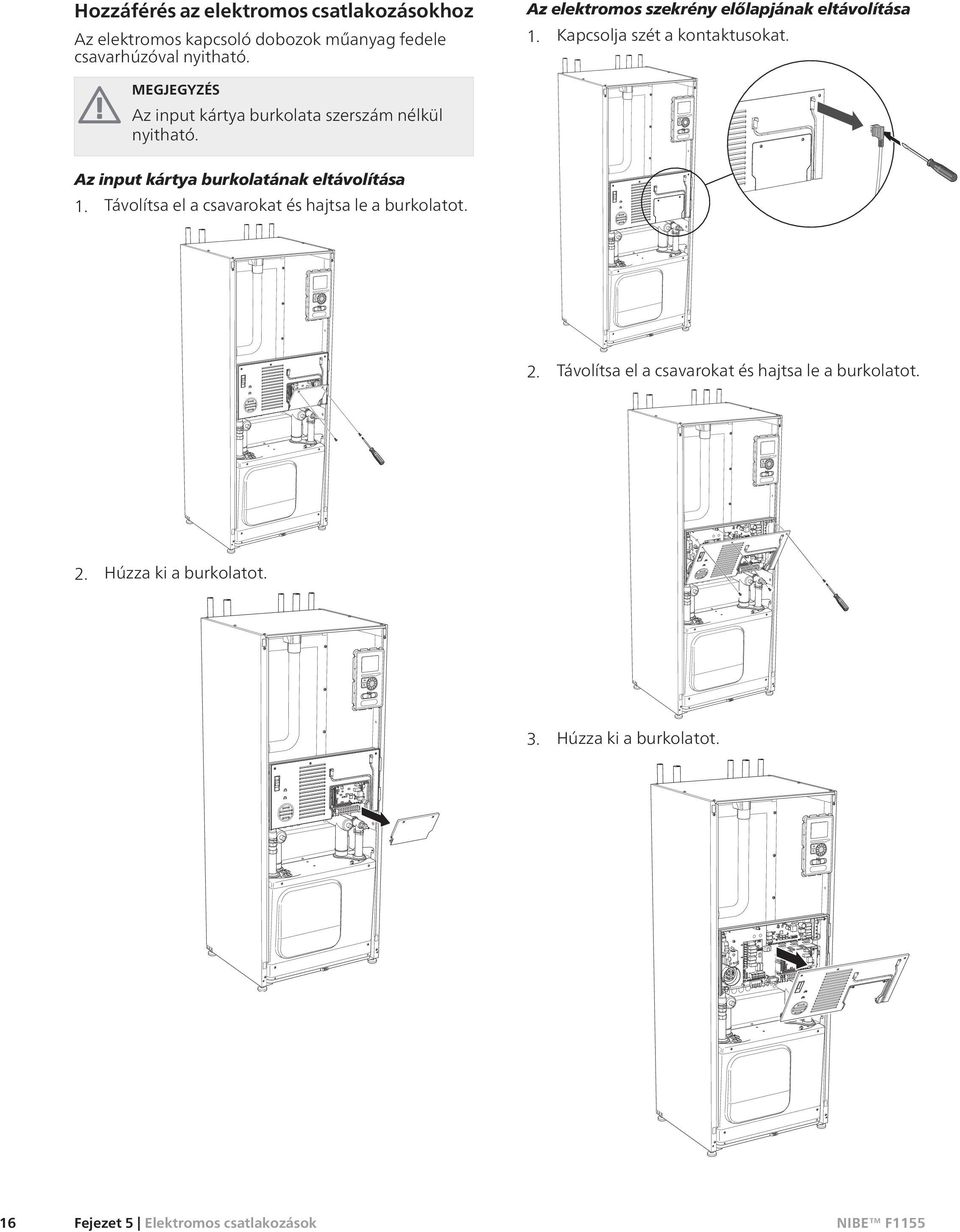

18 LEK LEK LEK Hozzáférés az elektromos csatlakozásokhoz Az elektromos kapcsoló dobozok műanyag fedele csavarhúzóval nyitható. Az elektromos szekrény előlapjának eltávolítása 1. Kapcsolja szét a kontaktusokat. MEGJEGYZÉS Az input kártya burkolata szerszám nélkül nyitható. Az input kártya burkolatának eltávolítása 1. Távolítsa el a csavarokat és hajtsa le a burkolatot. 2. Távolítsa el a csavarokat és hajtsa le a burkolatot. 2. Húzza ki a burkolatot. 3. Húzza ki a burkolatot. LEK LEK 16 Fejezet 5 Elektromos csatlakozások

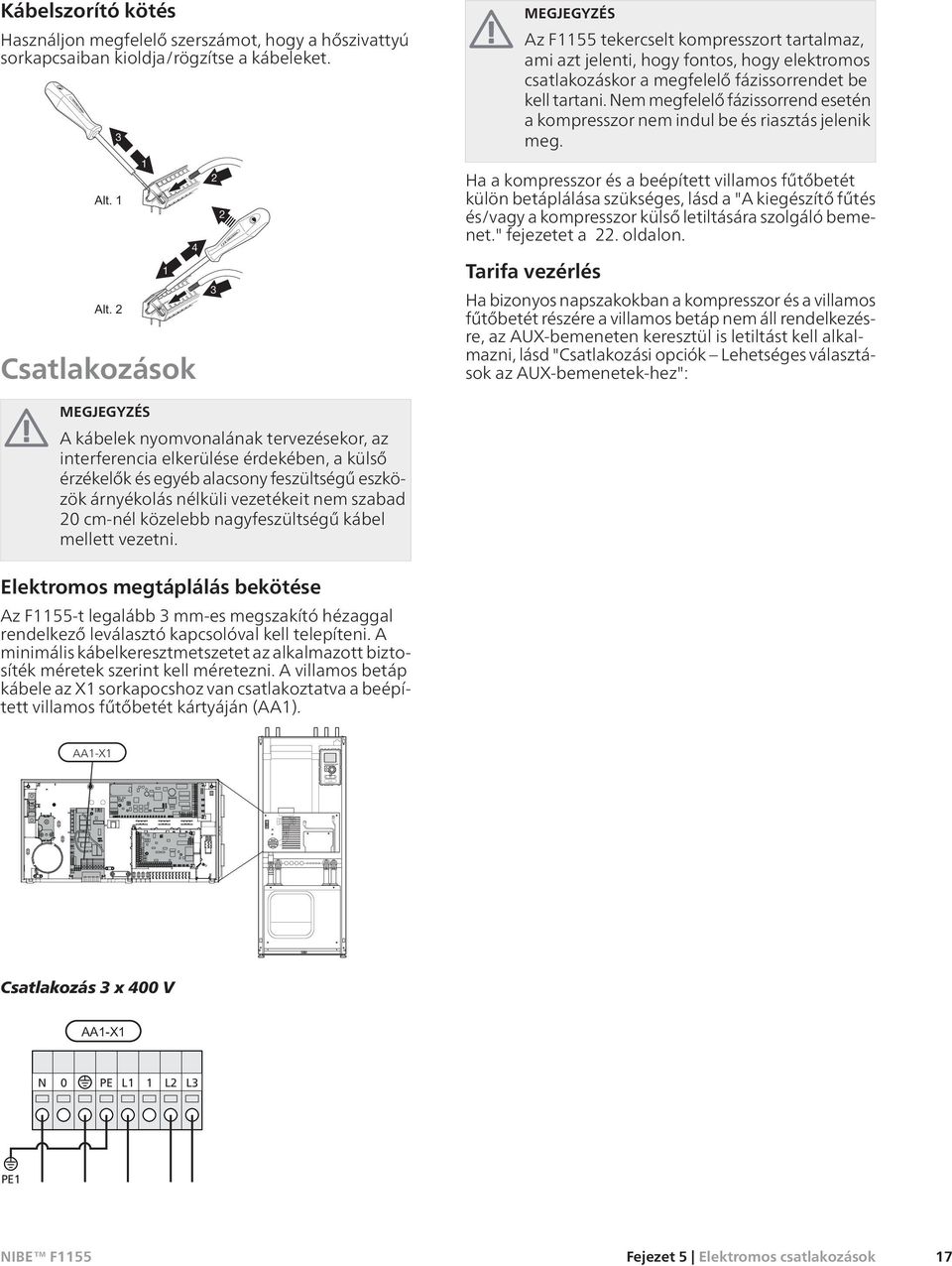

19 F1155 Kábelszorító kötés Használjon megfelelő szerszámot, hogy a hőszivattyú sorkapcsaiban kioldja/rögzítse a kábeleket. 2 3 Csatlakozások LEK MEGJEGYZÉS Az F1155 tekercselt kompresszort tartalmaz, ami azt jelenti, hogy fontos, hogy elektromos csatlakozáskor a megfelelő fázissorrendet be kell tartani. Nem megfelelő fázissorrend esetén a kompresszor nem indul be és riasztás jelenik meg. Ha a kompresszor és a beépített villamos fűtőbetét külön betáplálása szükséges, lásd a "A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet." fejezetet a 22. oldalon. Tarifa vezérlés Ha bizonyos napszakokban a kompresszor és a villamos fűtőbetét részére a villamos betáp nem áll rendelkezésre, az AUX-bemeneten keresztül is letiltást kell alkalmazni, lásd "Csatlakozási opciók Lehetséges választások az AUX-bemenetek-hez": MEGJEGYZÉS A kábelek nyomvonalának tervezésekor, az interferencia elkerülése érdekében, a külső érzékelők és egyéb alacsony feszültségű eszközök árnyékolás nélküli vezetékeit nem szabad 20 cm-nél közelebb nagyfeszültségű kábel mellett vezetni. Elektromos megtáplálás bekötése Az F1155-t legalább 3 mm-es megszakító hézaggal rendelkező leválasztó kapcsolóval kell telepíteni. A minimális kábelkeresztmetszetet az alkalmazott biztosíték méretek szerint kell méretezni. A villamos betáp kábele az X1 sorkapocshoz van csatlakoztatva a beépített villamos fűtőbetét kártyáján (AA1). AA1-X1 Csatlakozás 3 x 400 V N 0 PE L1 1 L2 L3 PE1 Fejezet 5 Elektromos csatlakozások 17

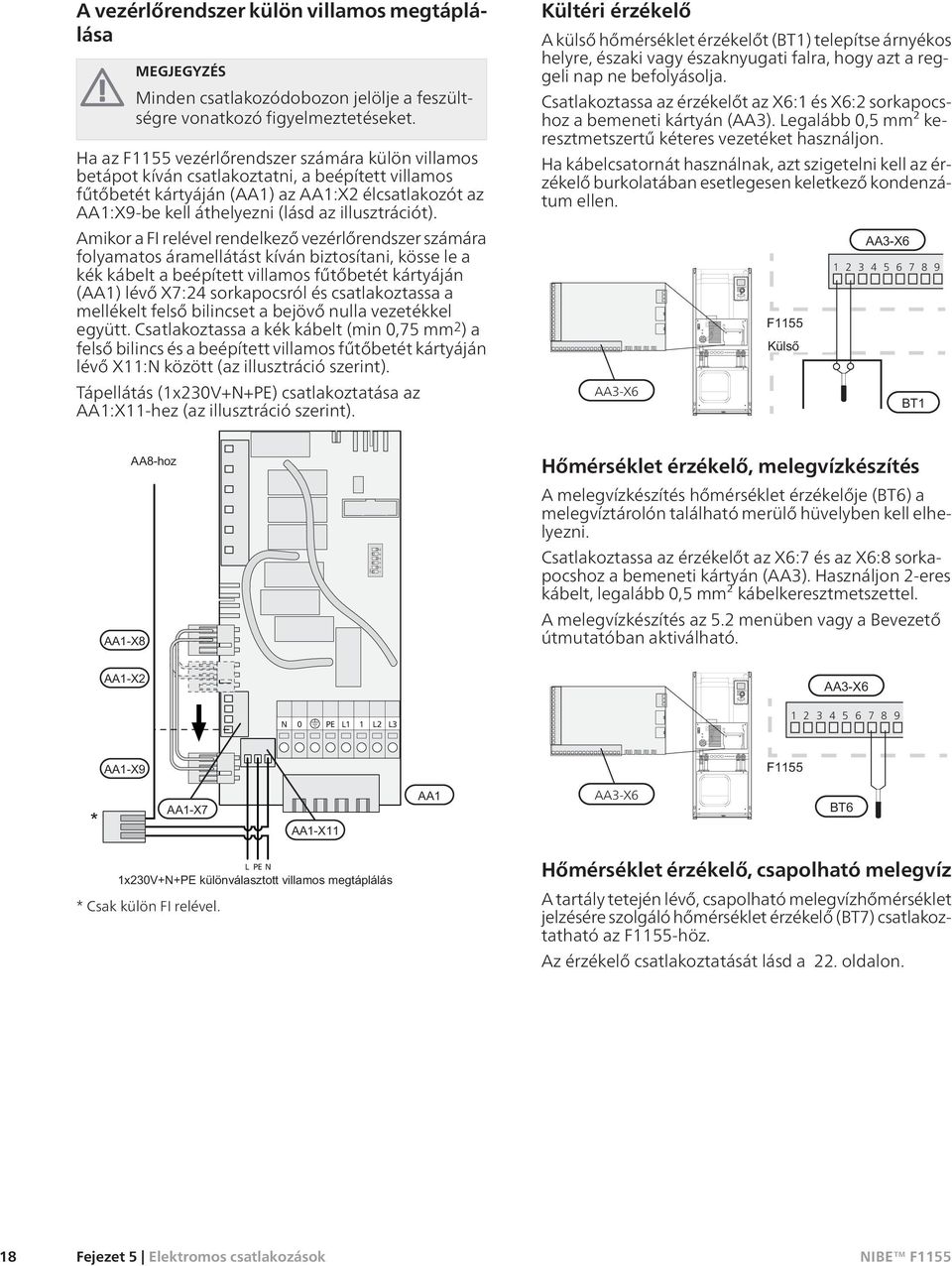

20 F1155 F1155 A vezérlőrendszer külön villamos megtáplálása MEGJEGYZÉS Minden csatlakozódobozon jelölje a feszültségre vonatkozó figyelmeztetéseket. Ha az F1155 vezérlőrendszer számára külön villamos betápot kíván csatlakoztatni, a beépített villamos fűtőbetét kártyáján (AA1) az AA1:X2 élcsatlakozót az AA1:X9-be kell áthelyezni (lásd az illusztrációt). Amikor a FI relével rendelkező vezérlőrendszer számára folyamatos áramellátást kíván biztosítani, kösse le a kék kábelt a beépített villamos fűtőbetét kártyáján (AA1) lévő X7:24 sorkapocsról és csatlakoztassa a mellékelt felső bilincset a bejövő nulla vezetékkel együtt. Csatlakoztassa a kék kábelt (min 0,75 mm 2 )a felső bilincs és a beépített villamos fűtőbetét kártyáján lévő X11:N között (az illusztráció szerint). Tápellátás (1x230V+N+PE) csatlakoztatása az AA1:X11-hez (az illusztráció szerint). Kültéri érzékelő A külső hőmérséklet érzékelőt (BT1) telepítse árnyékos helyre, északi vagy északnyugati falra, hogy azt a reggeli nap ne befolyásolja. Csatlakoztassa az érzékelőt az X6:1 és X6:2 sorkapocshoz a bemeneti kártyán (AA3). Legalább 0,5 mm² keresztmetszertű kéteres vezetéket használjon. Ha kábelcsatornát használnak, azt szigetelni kell az érzékelő burkolatában esetlegesen keletkező kondenzátum ellen. AA3-X6 F1245 Externt ON Hőmérséklet érzékelő, melegvízkészítés A melegvízkészítés hőmérséklet érzékelője (BT6) a melegvíztárolón található merülő hüvelyben kell elhelyezni. Csatlakoztassa az érzékelőt az X6:7 és az X6:8 sorkapocshoz a bemeneti kártyán (AA3). Használjon 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. A melegvízkészítés az 5.2 menüben vagy a Bevezető útmutatóban aktiválható. N 0 PE L1 1 L2 L F1245 AA3-X6 L PE N * Csak külön FI relével. Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) csatlakoztatható az F1155-höz. Az érzékelő csatlakoztatását lásd a 22. oldalon. 18 Fejezet 5 Elektromos csatlakozások

21 F1155 F1155 Hőmérséklet érzékelő, külső fűtési előremenő Ha külső előremenő vízhőmérséklet mérésére szolgáló érzékelőt (BT25) kell használni, csatlakoztassa a bemeneti kártya (AA3) X6:5 és X6:6 sorkapcsához. Használjon 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. AA3-X6 F Szobai érzékelő Az F1155-t szobai érzékelővel együtt szállítják (BT50). A szobai hőmérséklet érzékelőnek három funkciója lehet: 1. A F1155 kijelzőjén megjeleníti az aktuális szobahőmérsékletet. 2. A szobahőmérséklet módosításának lehetősége C-ban. 3. Lehetővé teszi a szobahőmérséklet módosítását/stabilizálását. Telepítse az érzékelőt olyan semleges helyre, ahol a beállított hőmérsékletet tartani szeretné. A megfelelő hely szabad belső falon, mintegy 1,5 m-rel a padló felett van., hogy az érzékelőt ne gátolja a szoba valós hőmérsékletének mérésében az, hogy például fali mélyedésben, polcok között, függöny mögött, hőforrás fölött vagy közelében, huzatban van elhelyezve vagy közvetlen napsütésnek van kitéve. Elzárt radiátor termosztátok is gondot okozhatnak. A hőszivattyú az érzékelő nélkül is működik, de ha le akarja olvasni a lakás belső hőmérsékletét az F1155 kijelzőjén, az érzékelőt telepíteni kell. Csatlakoztassa a szobai érzékelőt az input kártya (AA3) X6:3 és X6:4 sorkapcsához. Ha az érzékelőt a szobahőmérséklet módosítására Cban és/vagy a szobahőmérséklet módosítására/stabilizálására is kívánja használni, azt az menüpontban aktiválni kell. Ha a szobai érzékelőt padlófűtéses helyiségben használják, akkor csak visszajelző funkciója lehet, és nem szabályozhatja a szoba hőmérsékletét F1245 RG05 AA3-X6 A belső hőmérséklet megváltozásához hosszabb időre lehet szükség. Padlófűtés esetén például a rövid időszakok nem eredményeznek észrevehető változást a helységhőmérsékletben. Fejezet 5 Elektromos csatlakozások 19

22 F1155 Beállítások FD1-BT30 AA1-X7 AA1-X3 AA1-SF2 Elektromos kiegészítő fűtés maximális teljesítmény Szállításkor a beépített villamos fűtőbetét maximális teljesítménye 7 kw (átállítható 9 kw-ra). A beépített villamos fűtőbetét teljesítménye az alábbi táblázat szerint 7 fokozatban használható (négy fokozat, ha az elektromos fűtőbetét max 9 kw-ra lett átállítva). Max. elektromos teljesítmény beállítása Az elektomos kiegészítő fűtés max. elektromos teljesítményének beállítása az menüpontban történik. A táblázatok a beépített villamos fűtőbetét összes fázisáramát mutatják. A max. elektromos teljesítmény átállítása MEGJEGYZÉS Ez az átállítás csak a 3x400 V-ra vonatkozik. Amennyiben a beépített villamos fűtőbetét szállításkor megadott max. teljesítményénél nagyobb teljesítmény szükséges, a hőszivattyú átállítható max. 9 kw-ra. Helyezze át a fehér kábelt a beépített villamos fűtőbetét kártyáján az X7:23 sorkapocsról az X3:13 sorkapocsra (meg kell bontani a sorkapocs tömítését) (AA1). 3x400 V (max. elektromos teljesítmény, szállításkor 7 kw) Max elektromos kiegészítő fűtés (kw) Max. fázisáram L1 (A) ,7 8,7 8,7 Max. fázisáram L2 (A) 0 0 8,7 8,7 8,7 8,7 8,7 8,7 Max. fázisáram L3 (A) 0 4,3 0 4,3 8,7 4,3 8,7 13 3x400 V (max. elektromos teljesítmény, 9 kw-ra átállítva) Max elektromos kiegészítő fűtés (kw) Max. fázisáram L1 (A) ,7 8,7 Max. fázisáram L2 (A) 0 8,7 8,7 8,7 16,2 Max. fázisáram L3 (A) 0 0 8,7 8,7 16,2 Áramérzékelő csatlakoztatása esetén a hőszivattyú figyeli a fázisonkénti áramfelvételt és automatikusan a legkevésbe leterhelt fázisra irányítja az elektromos fokozatokat. Tartalék üzemmód Amikor a hőszivattyú tartalék üzemmódra van kapcsolva (az SF1 -re van kapcsolva), csak a legszügségesebb funkciók vannak aktiválva. A kompresszor ki van kapcsolva és a fűtést a beépített villamos fűtőbetét adja. Nem készül melegvíz. Terhelésfelügyelet nincs csatlakoztatva. MEGJEGYZÉS A kapcsoló (SF1) nem állítható "" vagy " " állásba, amíg az F1155 nincs feltöltve vízzel. Máskülönben a hőmérséklethatároló, a termosztát, a kompresszor és a beépített villamos fűtőbetét károsodhat. Fűtési teljesítmény tartalék üzemmódban Tartalék üzemmódban a beépített villamos fűtőbetét teljesítménye a beépített villamos fűtőbetét kártyáján (AA1) lévő mikrokapcsolóval (S2) állítható be az alábbi táblázat szerint. A gyári beállítás 6 kw, 3x400 V (max. elektromos teljesítmény, szállításkor 7 kw) kW ki ki ki ki ki be 2kW ki ki be ki ki ki 3kW ki ki be ki ki be 4kW ki ki be ki be ki 5kW be ki be ki ki be 6kW be ki be ki be ki 7kW be ki be ki be be 20 Fejezet 5 Elektromos csatlakozások

23 F1155 3x400 V (max. elektromos teljesítmény, 9 kw-ra átállítva) 2kW 4kW 6kW 9kW 3x400 V ON 1 ki ki be be 2 ki ki ki ki ki be be be 4 ki ki ki be 5 be be be be 6 ki ki ki be A képen a mikrokapcsoló (AA1-SF2) gyári beállítása látható, vagyis 6 kw. Tartalék üzemmód termosztát Tartalék üzemmódban egy termosztáttal állítsa be az előremenő vízhőmérsékletet (FD1-BT30). Beállítható 35 C-ra (gyári beállítás, pl. padlófűtés) vagy 45 C-ra (pl. radiátorok). Opcionális csatlakozások Terhelésfelügyelet Amikor az épületben a kiegészítő villamos fűtéssel egy időben sok más áramfogyasztó is üzemel, fennáll a veszélye annak, hogy az ingatlan főbiztosítékai leoldanak. A hőszivattyúban beépített terhelésfelügyelet van; ez vezérli a kiegészítő villamos fűtés fokozatait és amennyiben a főbiztosítékok túlterhelése érzékelhető, átvariálja az energiaelosztást a különböző fázisok között, vagy lekapcsolja azokat. Amennyiben az épület villamos fogyasztása csökken, a fokozatok újból bekapcsolódhatnak. A terhelésérzékelők bekötése Az amperérzékelőket az épület fő betápvezetékére kell telepíteni minden egyes fázisra. Erre a legmegfelelőbb a főbiztosíték elosztószekrénye. Az amperérzékelőket egy többeres vezetékkel kell egy külső elosztódobozba vezetni. Az elosztótól a hőszivattyúig legalább 0,5 mm2-es többeres vezetéket használjon. A vezetéket csatlakoztassa a bemeneti kártyán (AA3) a X4:1-4 sorkapocshoz, ahol X4:1 a három amperérzékelő közös csatlakozópontja. Az épület főbiztosítékainak méreteit az menüpontban állíthatja be. Villamos Inkommande betápel PEN L1 L 2 L 3 LEK Elektromos Elcentral elosztó egység Hőszivattyú Värmepump -T1 -T2 -T AA3-X4 AA3-X4 Fejezet 5 Elektromos csatlakozások 21

24 F1145 F1155 NIBE Uplink Csatlakoztassa a hálózati kábel (egyenes, Cat.5e UTP) RJ45 csatlakozóját (apa) a hőszivattyú hátsó részén lévő RJ45 csatlakozóhoz (anya). Külső opciónális ki/bemenetek Az F1155 programozható bemenetekkel és kimenetekkel rendelkezik a bemeneti kártyán (AA3) a külső kapcsoló funkciók vagy érzékelők csatlakoztatásához. Ez azt jelenti, hogy amikor a külső kapcsoló funkció vagy az érzékelő csatlakoztatva van a hat különleges csatlakozó valamelyikéhez, az F1155 szoftverében a megfelelő be- és kimenetekhez tartozó funkciókat ki kell választani. Amennyiben külső kapcsoló funkció vagy érintkező csatlakozik az F1155-hoz, az 5.4 menüpontban kell kiválasztania a használni kívánt bemenetet vagy kimenetet. Lásd a 55. oldalt. A bemeneti kártyán e funkciókra a választható bemenet az AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) és az AUX5 (X6:17-18). A választható kimenet az AA3:X7. A felsorolt lehetőségek némelyike külön aktiválható és időzíthető a menürendszerben. Választható lehetőségek AUX-bemenethez Hőmérséklet érzékelő, csapolható melegvíz A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő csatlakoztatható az F1155-höz. A tartály tetején lévő, csapolható melegvízhőmérséklet jelzésére szolgáló hőmérséklet érzékelő (BT7) a kiválasztott kimenethez csatlakozik (5.4 menü, lásd 55. oldal) az X6 sorkapcson, a bemeneti kártyán (AA3), ami az első borítólemez mögött, a melegvíztárolón elhelyezett merülő hüvelyben található. Használjon 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. Hőmérséklet érzékelő, hűtés/fűtés Egy extra hőmérséklet érzékelőt lehet az F1155-höz csatlakoztatni, melynek segítségével a vezérlés pontosabban tudja meghatározni, hogy mikor kell fűtési- és mikor hűtési üzemmódban működnie. A fűtési-hűtési rendszerben megfelelően elhelyezett hőmérséklet érzékelőt az X6 sorkapocs kiválasztott bemenetére kell kötni a bemeneti kártyán (AA3; 5.4 menüpont, az alternatíva csak akkor választható, ha a hűtési rendszer telepítve van; lásd 55. oldal), ami az első borítólemez alatt található. Használjon 2-eres kábelt, legalább 0,5 mm² kábelkeresztmetszettel. A kiegészítő fűtés és/vagy a kompresszor külső letiltására szolgáló bemenet. Amennyiben a kiegészítő fűtés és/vagy a kompresszor külső tiltása szükséges, beköthető az első borítólemez mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocsba. A kiegészítő fűtés és/vagy a kompresszor tiltása úgy történik, hogy az 5.4 menüpontban kiválasztott bemenethez csatlakoztat egy potenciálmentes kontaktust. Lásd 55. oldal. A kiegészítő fűtés és a kompresszor blokkolása kombinálható. A zárókontaktus esetén a kiegészítő fűtés letiltásra kerül. AA3-X F1245 Externt B A Kontaktus a külső tarifa vezérléshez. Amennyiben szükséges, a külső tarifa vezérlés tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A tarifa vezérlés azt jelenti, hogy a kiegészítő fűtés, a kompresszor és a fűtés úgy tiltható le, hogy az 5.4 menüpontban kiválasztott bemenethez egy potenciálmentes kontaktust csatlakoztat; lásd 55. oldal. A zárókontaktus esetén a kiegészítő fűtés letiltásra kerül. A fenti példa az AUX1 (X6:9-10) és az AUX2 (X6:11-12) bemeneteket alkalmazza az (AA3) sorkapcson. 22 Fejezet 5 Elektromos csatlakozások

25 "SG ready" kapcsoló MEGJEGYZÉS Ez a funkció csak azokban az elektromos hálózatokban használható, amelyek támogatják az "SG Ready" szabványt (Németország). "Az SG Ready" két AUX-bemenetet igényel. Azokban az esetekben, amikor ez a funkció szükséges, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz kell csatlakoztatni. "A "SG Ready" a tarifa vezérlés intelligens formája, mellyel az áramszolgáltató befolyásolhatja a belső hőmérsékletet, a melegvíz hőmérsékletét és/vagy a medence hőmérsékletét (amennyiben alkalmazandó), vagy a nap bizonyos szakaszaiban egyszerűen blokkolhatja a kiegészítő fűtést és/vagy a hőszivattyú kompresszorát (a funkció aktiválása után kiválasztható a menüben). A funkció aktiválása úgy történik, hogy az 5.4 menüpontban kiválasztott két bemenethez csatlakoztat egy potenciálmentes kontaktust (SG Ready A és SG Ready B); lásd 55. oldal. A zárt vagy nyitott kontaktus a következők valamelyikét jelenti (A = SG Ready A és B=SGReady B): a blokkolás(a: zárt, B: nyitott) "SG Ready" aktív. A hőszivattyú kompresszora és a kiegészítő fűtés a napi tarifa vezérléshez hasonlóan blokkolva van. Normál üzemmód (A: nyitott, B: nyitott) "SG Ready" nem aktív. Nincs hatása a rendszerre. Olcsó üzemmód (A: nyitott, B: zárt) "SG Ready" aktív. A rendszer a költségmegtakarításokra összpontosít és kihasználhatja például az áramszolgáltató alacsony tarifáját vagy bármilyen saját forrásból származó többlet kapacitását (a rendszerre gyakorolt hatás a menüben állítható be). Többletkapacitás üzemmód (A: zárt, B: zárt) "SG Ready" aktív. Az áramszolgáltató többletkapacitása esetén a rendszer teljes teljesítménnyel üzemelhet (a rendszerre gyakorolt hatás a menüben állítható be). Csatlakozás a fűtés külső tiltásához Amennyiben szükséges, a fűtési üzemmód külső kontaktussal tiltása beköthető az első burkolat mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocshoz. A fűtési üzemmód tiltása úgy történik, hogy az 5.4 menüpontban kiválasztott bemenethez egy potenciálmentes kontaktust csatlakoztat. Lásd 55. oldal. A kontaktus zárásával a fűtési üzemmód tiltható. Csatlakozás talajköri keringtetőszivattyú külső vezérléséhez A talajköri keringtetőszivattyú külső vezérléséhez kontaktus köthető az első borítólemez mögött, a bemeneti kártyán (AA3) lévő X6 sorkapocsba. A talajköri keringtetőszivattyú külső vezérléséhez potenciálmentes kontaktus csatlakoztatható az 5.4 menüpontban kiválasztott bemenethez. Lásd 55. oldal. Zárt kontaktus esetén a talajköri keringtetőszivattyú aktív. Csatlakozás az extra melegvíz" aktiváláshoz Egy külső kontaktus csatlakoztahtató az F1155-höz az extra melegvíz" használati melegvíz készítés aktiválásához. A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 55. oldal). "Az "extra melegvíz" funkció addig aktív, amíg a kontaktus zárt állapotban van. Csatlakozás az külső szabályozó egységek" aktiváláshoz Külső kontaktus csatlakoztatható az F1155-höz az előremenő vízhőmérséklet és a helységhőmérséklet módosításához. Zárt kontaktus esetén a kívánt helységhőmérséklet adott C-kal változik (ha a szobai érzékelő csatlakoztatva és aktiválva van). Ha szobai érzékelő nincs csatlakoztatva vagy nem aktív, az "hőmérséklet" kivánt eltolása (a fűtési görbe eltolása) egy beállított értékkel változik meg. Az érték -10 és +10 között állítható be. 1. fűtési-hűtési rendszer A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 55. oldal). A módosított érték az "külső szabályozó egységek" menüpotban állítható be fűtési-hűtési rendszer A 2 4. fűtési-hűtési rendszer külső vezérléséhez további kiegészítőkre van szükség (ECS 40). A telepítési utasításokat lásd a tartozék telepítési kézikönyvében. Csatlakozás a szellőztetés intenzitásának változtatásához. A külső vezérlő kontaktus csak akkor használható, ha az FLM tartozék telepítve és aktiválva van. Külső kontaktus csatlakoztatható az F1155-höz a szellőztető egy előre beállított ventilátor-fordulatszámának aktiválásához. A kontaktusnak potenciálmentesnek kell lennie, és azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 55. oldal). Zárt kontaktus esetén a beállított ventilátor-fordulatszám aktíválódik. A kontaktus nyitásakor a normál fordulatszám visszaáll. NV 10, talajköri nyomás-/szint-/áramlásőr Ha a talajköri rendszerhez szintérzékelő (NV10 tartozék) szükséges, azt az input kártya (AA3) X6 sorkapcsán a kiválasztott bemenethez kell csatlakoztatni (5.4 menü, lásd 55. oldal). A bemenethez nyomásérzékelő és áramlásőr is csatlakoztatható. Fejezet 5 Elektromos csatlakozások 23

26 F1155 F1155 A bemenetet normál üzemmódban a kontaktus zárt állapotban kell lennie a megfelelő működés érdekében. Választható lehetőségek az AUX kimenethez (a kontaktus egy potenciálmentes relé) Egy potenciálmentes relékimeneten (max 2 A) keresztül külső vezérlő funkciók érhetőek el az input kártyán (AA3), az X7 sorkapcson. A kimenethez a következő funkciók rendelhetőek: Gyűjtött hiba jelzése. Talajvízszivattyú vezérlése Hűtési üzemmód jelzése (csak akkor alkalmazható, ha a hűtéshez szükséges tartozékokat telepítették, vagy ha a hőszivattyú beépített hűtőfunkcióval rendelkezik). Melegvíz cirkulációs szivattyú vezérlése. Külső keringtetőszivattyú (fűtőközeghez). Külső váltószelep melegvízhez. Ha a fentiek közül bármelyiket telepítik a X7 sorkapocsra, azt a 5.4 menüben kell kiválasztani; lásd 55. oldal. A gyári alapbeállítás a gyűjtött hiba jelzése. MEGJEGYZÉS Amennyiben többféle kimenetet szeretne csatlakoztatni az X7 sorkapocshoz egyidőben pl. a gyűjtött hiba jelzése mellett, kiegészítő vezérlőkártya telepítése szükséges (lásd 65. oldal). AA3-X7 F1X45 Externt L N PE L N PE A relé kimenetek maximális terhelése összesen 2 A (230 V AC) lehet. A tartozékok csatlakoztatása A tartozékok csatlakoztatására vonatkozó utasítások az adott tartozékra vonatkozó telepítési útmutatóban találhatók. Lásd itt: 65 az F1155-tel használható tartozékok jegyzékét. AA3-X7 Az ábra a gyűjtött hiba jelzését mutatja. Ha az (SF1) kapcsoló " " vagy állásban van, a relé gyűjtött hibát jelez. Külső keringtetőszivattyú, talajvízszivattyú vagy melegvíz keringtetőszivattyú az alábbi ábra szerint csatlakozhat a kimenethez. MEGJEGYZÉS Minden csatlakozódobozon jelölje a feszültségre vonatkozó figyelmeztetéseket. 24 Fejezet 5 Elektromos csatlakozások

27 6 Üzembe helyezés és beállítás Előkészületek 1. Ellenőrizze, hogy az F1155 nem sérült-e meg szállítás közben. 2. Ellenőrizze, hogy a kapcsoló (SF1) " " állásban legyen. 3. Ellenőrizze, hogy van-e víz az összes tárolóban és fűtési-hűtési rendszerben. Ellenőrizze a kismegszakítót és a motorvédőket. Ezek szállítás közben le/kioldhatnak. Feltöltés és légtelenítés Az elégtelen légtelenítés károsíthatja az F1155 belső komponenseit. A fűtési-hűtési rendszer feltöltése és légtelenítése Feltöltés 1. Nyissa ki a légtelenítő szelepet (QM22). 2. Amikor a légtelenítő szelepen (QM22) át távozó vízben már nincs levegő, zárja el a légtelenítő szelepet. Kis idő múlva a nyomás emelkedni kezd. 3. A megfelelő nyomás elérésekor zárja el a töltőszelepet. Légtelenítés MEGJEGYZÉS Az elégtelen légtelenítés károsíthatja a belső komponenseket. 1. Légtelenítse a hőszivattyút a légtelenítő szelepen (QM22), a fűtési-hűtési rendszer többi részét a megfelelő légtelenítő szelepeken keresztül. 2. Mindaddig folytassa a feltöltést és légtelenítést, amíg az összes levegő el nem távozik és a rendszerben a megfelelő nyomást el nem éri. TIPP Ha a fűtőközeg (GP1) keringtetőszivattyúját légtelenítés közben működtetni kell, azt az indítási útmutató szerint végezze. 1. Ellenőrizze, hogy a talajköri rendszer szivárgásmentes-e. 2. Az ábra szerint csatlakoztassa a töltőszivattyút és a visszatérő vezetéket a talajköri rendszer töltő csatlakozásaihoz. 3. Az 1. alternatíva (kiegyenlítő tartály) használata esetén zárja el a kiegyenlítő tartály (CM2) alatti szelepet. 4. Zárja el a töltő csatlakozás háromjáratú szelepét (tartozék). 5. Nyissa ki a töltő csatlakozáson lévő szelepeket. 6. Kapcsolja be a töltőszivattyút. 7. Töltse addig, amíg folyadék nem jelenik meg a visszatérő vezetékben. 8. Légtelenítse a talajköri rendszert az F1155-on lévő légtelenítő szeleppel. 9. Zárja a töltő csatlakozáson lévő szelepeket. 10. Nyissa ki a töltő csatlakozás háromjáratú szelepét (tartozék). 11. Az 1. alternatíva (kiegyenlítő tartály) használata esetén nyissa ki a kiegyenlítő tartály (CM2) alatti szelepet. TIPP Ha a fűtőközeg (GP2) keringtetőszivattyúját légtelenítés közben működtetni kell, azt az indítási útmutató szerint végezze. P Stängs BK / JK KBin VBf KBut VV VBr A talajköri rendszer feltöltése és légtelenítése MEGJEGYZÉS Az elégtelen légtelenítés károsíthatja a talajköri keringtetőszivattyút. A talajköri rendszer feltöltése során egy nyitott tartályban keverjen fagyállót a vízhez. A keveréknek mintegy -15 C fagyhatárral kell rendelkeznie. A talajköri folyadékot töltőszivattyú csatlakoztatásával kell feltölteni. Fejezet 6 Üzembe helyezés és beállítás 25

28 Ameddig a Bevezető útmutató aktív, a rendszer egyetlen funkciója sem kapcsol be automatikusan. A Bevezető útmutató a rendszer minden egyes újraindításakor elindul, amig az utolsó oldalon azt ki nem kapcsolják. XL 1 XL 2 XL 6 XL 7 XL 9 Csatlakozás, fűtőközeg előremenő Csatlakozás, fűtőközeg visszatérő Csatlakozás, bejövő talajköri folyadék Csatlakozás, kimenő talajköri folyadék Csatlakozás, melegvíztároló Navigálás a Bevezető útmutatóban A. B. Szimbólumok Szimbólum Megnevezés Elzárószelep 26 P Biztonsági szelep Kiegyenlítő tartály Tágulási tartály Nyomásmérő Részecskeszűrő Bevezető útmutató MEGJEGYZÉS A hűtési-fűtési rendszerben víznek kell lennie, mielőtt a kapcsolót "" állásba kapcsolná. 1. Állítsa a hőszivattyú kapcsolóját (SF1) "" állásba. 2. Kövesse a hőszivattyú kijelzőjén a Bevezető útmutatóban található utasításokat. Ha a Bevezető útmutató nem indul el, amikor a hősziattyú bekapcsol, indítsa el kézzel az 5.7 menüpontban. TIPP A hőszivattyú vezérlőrendszerének részletesebb bemutatását az 29 oldalon találja (működés, menük stb.). Az A hőszivattyú első bekapcsolásakor a Bevezető útmutató is elindul. A Bevezető útmutató ismerteti, hogy mit kell elvégezni az első indításkor, a hőszivattyú alapbeállításainak áttekintésével együtt. A Bevezető útmutató biztosítja, hogy az első indítás megfelelően történjen, és azt ne lehessen megkerülni. A Bevezető útmutató később az 5.7 menüpontból indítható el. Fejezet 6 Üzembe helyezés és beállítás C. A. Oldalszám D. Itt láthatja, hogy meddig jutott el a Bevezető útmutatóban. A következők szerint lapozhat a Bevezető útmutatóban: 1. Forgassa addig a Kontroll gombot, amíg a bal felső sarokban (az oldalszámnál lévő) egyik nyilat kijelöli. 2. A Bevezető útmutatóban az oldalak közötti ugráshoz nyomja meg az OK gombot. B. Menü megnevezése és száma Olvassa el, hogy a Bevezető útmutató ezen oldala a vezérlőrendszer melyik menüjéhez tartozik. A zárójelben megadott számok a vezérlőrendszer menüszámára utalnak. Ha többet kíván megtudni az érintett menükről, olvassa el az almenüket vagy a telepítési útmutatót itt:33. C. Opció / beállítás Itt végezheti el a rendszer beállítását. D. Súgó menü A legtöbb menüben szerepel egy szimbólum, mely azt jelzi, hogy a menühöz magyarázatok is elérhetők. A súgó szövegének eléréséhez: 1. A súgó szimbólum választásához használja a kontroll gombot. 2. Nyomja meg az OK gombot. A súgó szövege gyakran több oldalon keresztül folytatódik, melyek között a kontroll gombbal tud lapozni.

29 Utóbeállítás és légtelenítés A szivattyú beállítása, automatikus üzemmód Talajköri oldal A talajköri rendszerben a megfelelő térfogatáram biztosításához be kell állítani a talajköri keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű talajköri keringtetőszivattyú tartozik. Az automatikus vezérlés akkor lép működésbe, amikor a kompresszor üzemel és automatikusan beállítja a talajköri keringtetőszivattyú fordulatszámát, hogy meglegyen az optimális különbség az előremenő és visszatérő hőmérsékletek között. Passzív hűtéshez a talajköri keringtetőszivattyúnak az menüben beállított fordulatszámon kell üzemelnie. Fűtőközeg oldal A fűtés-hűtési rendszerben a megfelelő térfogatáram biztosításához be kell állítani a fűtési keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű fűtési keringtetőszivattyú tartozik. Az automatikus vezérlés akkor lép működésbe, amikor a kompresszor üzemel és automatikusan beállítja a fűtési keringtetőszivattyú fordulatszámát az aktuális üzemmódban, hogy meglegyen az optimális különbség a fűtési előremenő és visszatérő hőmérsékletek között. Fűtési üzemmódban ehelyett a beállított méretezési külső hőmérséketet (MKH) és az menüben található hőmérséklet különbséget alkalmazzák. Amennyiben szükséges, a keringtetőszivattyú maximális fordulatszáma az menüben korlátozható. Szivattyú beállítás, kézi üzemmód Talajköri oldal A talajköri rendszerben a megfelelő térfogatáram biztosításához be kell állítani a talajköri keringtetőszivattyú helyes fordulatszámát. A hőszivattyúhoz automatikus vezérlésű talajköri keringtetőszivattyú tartozik, de ha manuális fordulatszám szükséges, azt a következő információk és jelleggörbék szerint kell beállítani. Kézi üzemmódhoz az "auto"-t az menüben ki kell kapcsolni. Megfelelő térfogatáram esetén a kimenő (BT11) és a bejövő (BT10) talajköri folyadék hőmérséklet között 2 5 C különbségnek kell lennie a rendszer egyensúlyi állapotában (5 perccel a kompresszor indulása után). Ellenőrizze ezeket a hőmérsékleteket a 3.1 "szervíz információk" menüben és módosítsa a talajköri keringtetőszivattyú (GP2) fordulatszámát úgy, hogy a hőmérsékletkülönbség megfelelő legyen. A nagy különbség alacsony, a kis különbség túl nagy térfogatáramot jelent. Az alábbi ábráról olvashatja le a talajköri keringtetőszivattyú megfelelő fordulatszámát kézi üzemmód során. F kw P Tillgängligt tryck Eleffekt Rendelkezésre álló nyomás, kpa Elektromos teljesítmény, W 200 P100% P80% P60% 100% 40 80% 20 P40% 60% 40% 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Térfogatára l/mp Fejezet 6 Üzembe helyezés és beállítás 27
