1 Történeti szerkezettan 8. Vasbeton szerkezetek 1. Dr. Déry Attila VIII. előadás 01
2 Vasbeton szerkezetek 1. Isambard Kingdom Brunel ( ), 1833, London, laposvas betétek a betonban fellépő húzás kiváltására. Joseph Louis Lambot ( ), 1848, Párizs, csónak, betonfal, vashálókkal merevítve. Joseph Monier ( ), 1849, Párizs, repedések elkerülése miatt vasbetétes beton virágtartó vázák ben szabadalmat szerzett vasbeton vázák, 68-ban csövek, 73-ban hidak építésére. François Coignet ( ) 1852, -Saint Denis, vasbeton födém, zsaluzatban előre elhelyezett vasalással. (1861-ben a vasbeton-építés elveit tanulmányban publikálta.) 1854-ben W. B. Wilkinson drótbetétekkel erősített betonlapokat készített. Dr. Déry Attila VIII. előadás 02
3 A vasbeton szerkezetek a 19. század közepén két irányban fejlődtek: merev hengerelt vasbetétes, vagyis vasúti sínes szerkezetek, merevített hálós vasvázas, Monier-féle szerkezetek. A merev vasbetétes szerkezetekből a melegen hengerelt I-gerendás szerkezetek, a hálós szerkezetekből a méretezett húrvasalásos szerkezetek fejlődtek ki, a 19. század második felében. A gerendás szerkezetek további fejlődése a 19. század végére a monolit és előregyártott vasbeton gerendás + betételemes és az előregyártott elemes (elemsoros) szerkezetek irányában fejlődtek. Dr. Déry Attila VIII. előadás 03
4 Vasgerendás szerkezetek Dr. Déry Attila VIII. előadás 04
5 Sínes szerkezetek vasúti felesleg hasznosítása kényszermegoldás aszimmetrikus keresztmetszet nagy súly, kevés inercia bekötés, rögzítés problémái méretezetlen födémek, terhelése próbákkal vizsgálva második világháború utáni rögtönzések Dr. Déry Attila VIII. előadás 05
6 Melegen hengerelt I-gerendák hajóépítésből és hídépítésből átvéve szimmetrikus szerkezet vékony profil magas gerinc, kedvező inercia egyenletes minőség terhelhetőség 1860-as évektől gyári táblázatokban közzétéve egyéb profilok: L, U, T, Z (Zhores-vas) Dr. Déry Attila VIII. előadás 06
7 Síklemezes, vasalt beton betétmezős vasgerendás födémek Fox and Barrett rendszer (system vagy floor) 1840-es évektől 1,0 m síntávolság Dr. Déry Attila VIII. előadás 07
8 Síklemezes, vasalt beton betétmezős vasgerendás födémek Fox and Barrett rendszer (system vagy floor) 1840-es évektől 1,0 m síntávolság Dr. Déry Attila VIII. előadás 08
9 Síklemezes, vasalt beton betétmezős vasgerendás födémek Nathaniel Beardmore ( ) födéme Sir William Fairbairn ( ) és Eaton Hodgkinson nyomán, 1848 vascsöves betétek kb. 0,75 m-ként Dr. Déry Attila VIII. előadás 09
10 Síklemezes, vasalt beton betétmezős vasgerendás födémek Lindsay s System 1850 és kb között X-alakú, keresztezett vasalás 0,90-1,20 m-ként Dr. Déry Attila VIII. előadás 010

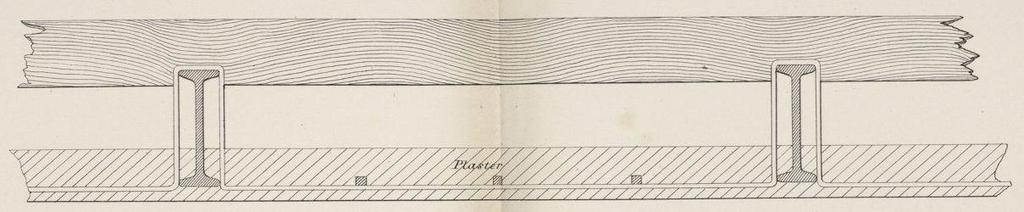

11 Síklemezes, vasalt beton betétmezős vasgerendás födémek Párisi (rendszerű) födém 1850-es évektől sínek 1,4-1,8 m távolságban Dr. Déry Attila VIII. előadás 011
12 Síklemezes, vasalt beton betétmezős vasgerendás födémek Thuasne-födém 1855 körül 1,5-2,2 m távolságban Dr. Déry Attila VIII. előadás 012

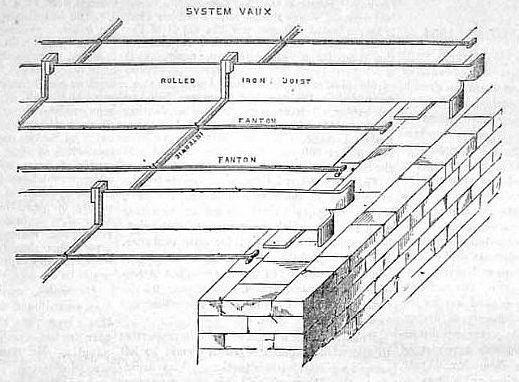

13 Síklemezes, vasalt beton betétmezős vasgerendás födémek Vaux-féle födém között a párisi födém változata 1,5 m-ként Dr. Déry Attila VIII. előadás 013
14 Síklemezes, merev vasbetétes, beton betétmezős vasgerendás födémek Lindsay's system with trough girders 1860 körül 0,50-0,70 m távolságban Dr. Déry Attila VIII. előadás 014
15 Síklemezes, merev vasbetétes, beton betétmezős vasgerendás födémek Statham s Fireproof Floor 1855 körül 1,5-2,2 m távolságban Dr. Déry Attila VIII. előadás 015
16 Síklemezes, merev vasbetétes, beton betétmezős vasgerendás födémek Donath-födém kb között töréssel tesztelték Dr. Déry Attila VIII. előadás 016
17 Síklemezes, merev vasbetétes, beton betétmezős vasgerendás födémek Weiss-féle mennyezet 19. század vége nem minden celláját betonozták be Dr. Déry Attila VIII. előadás 017
18 Ferde vasalásos, vasgerendás födémek Paul Zöllner-féle födém kritikus vasalási elméletekkel Dr. Déry Attila VIII. előadás 018
19 Íves, monolitbeton betétmezős, vasgerendás födémek Fairbairn monolitbeton födéme 1850-es évek gerendák fejlemezeihez igazodva, de vonóvas nélkül Dr. Déry Attila VIII. előadás 019
20 Íves, monolitbeton betétmezős, vasgerendás födémek Koenen sűrűbordás födéme 1860-as évektől vasalás nélkül Dr. Déry Attila VIII. előadás 020
21 Íves, monolitbeton betétmezős, vasgerendás födémek Astley és Willis tűzbiztos födéme 1870-es évektől - könnyített betételemekkel Dr. Déry Attila VIII. előadás 021
22 Íves, vaslemezes, beton betétmezős, vasgerendás födémek Nasmyth s patent arch floor James Hall Nasmyth ( ), 1848-tól szegmensívesen berakott vas hullámlemezek Dr. Déry Attila VIII. előadás 022
23 Íves, vaslemezes, beton betétmezős, vasgerendás födémek Bádogbeton födém 1870-es évek cinezett vasbádoggal Dr. Déry Attila VIII. előadás 023
24 Íves, vaslemezes, beton betétmezős, vasgerendás födémek vas-vasbádog födém 1880-as évek öntött, hengerelt és kalapált részek Dr. Déry Attila VIII. előadás 024
25 Íves, vasbetétes, vasgerendás födémek Lilienthal födém 19. század utolsó negyede a szerkezetet vasalhatták is, de ez nem volt kötelező Dr. Déry Attila VIII. előadás 025
26 Íves, vasbetétes, vasgerendás födémek Monier-féle függesztett födém 19. század vége nem minden celláját betonozták be Dr. Déry Attila VIII. előadás 026

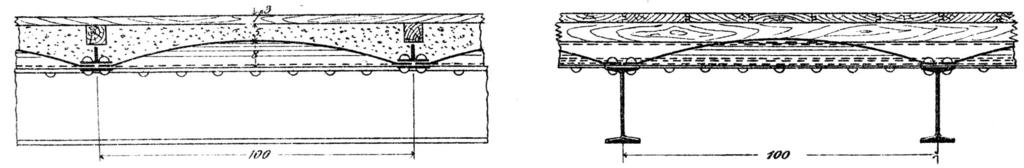

27 Íves, vasbetétes, vasgerendás födémek Vaskupolás födém 19. század utolsó negyede két irányban teherhordó vasvázzal is Dr. Déry Attila VIII. előadás 027
28 Íves, vasbetétes, vasgerendás födémek Púposlemezes födém 19. század vége szegecselt gerendákkal Dr. Déry Attila VIII. előadás 028
29 Íves, vasbetétes, vasgerendás födémek Hullámlemezes födém 1870-es évektől fiókgerendás szerkezetben bebetobozott felső övvel Dr. Déry Attila VIII. előadás 029
30 Boltozatos vasalt betétmezős, vasgerendás födémek Fairbairn födém 1854-től felbetonozással merevített szegmensdonga téglaboltozattal Dr. Déry Attila VIII. előadás 030

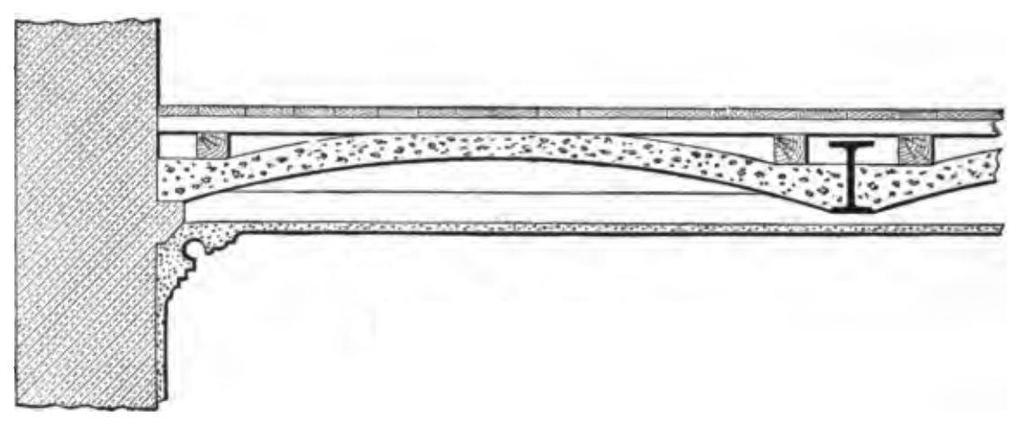

31 Boltozatos vasalt betétmezős, vasgerendás födémek Dennet-féle födém Charles Colton Dennett szabadalma, 1857-től monolit gipsz-adalékos beton lemezek Dr. Déry Attila VIII. előadás 031

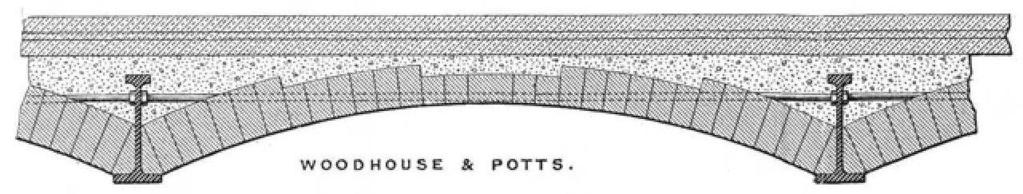

32 Boltozatos vasalt betétmezős, vasgerendás födémek Woodhouse and Potts födém George Woodhouse sr. ( ) és Edward Potts ( ) szabadalma, 1860-tól a boltöveken átmenő vonóvasakat a gerendákhoz csavarozták Dr. Déry Attila VIII. előadás 032
33 Boltozatos vasalt betétmezős, vasgerendás födémek Feszített betonboltozatos födém az 1890-es évektől kerámia-lapokkal, a feszítés kb ig érzésből Dr. Déry Attila VIII. előadás 033
34 Monier födémek Monier síkfödém az 1870-es évek elejétől Wayss és Freytag Dr. Déry Attila VIII. előadás 034
35 Monier födémek Monier boltozatos födém az 1870-es évek elejétől Wayss és Freytag Dr. Déry Attila VIII. előadás 035

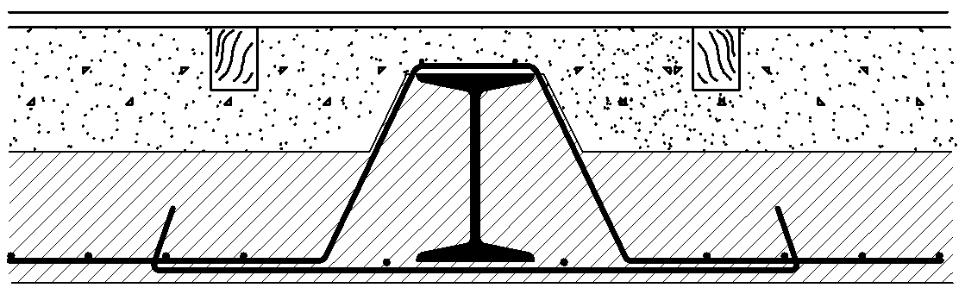

36 Monier födémek Monier födémek 1870-es évek végétől eltérő gyártók Dr. Déry Attila VIII. előadás 036
37 Poroszsüveg boltozatok Korai poroszsüveg típusok között sínes megoldások Dr. Déry Attila VIII. előadás 037
38 Poroszsüveg boltozatok Felbetonozott sines födém Preussische Gewölbe, Kappendecke eltérő típusok Dr. Déry Attila VIII. előadás 038
39 Poroszsüveg boltozatok Poroszsüveg boltozat a tipikus megoldás 0,90-1,20 m gerebaközre Dr. Déry Attila VIII. előadás 039
40 Poroszsüveg boltozatok Poroszsüveg boltozat nagy támaszköz, biztosítással 1,50-2,50 m gerendaközre Dr. Déry Attila VIII. előadás 040
41 Poroszsüveg boltozatok Poroszsüveg boltozat egyenes boltöv 1,20-1,50 m gerendaközre Dr. Déry Attila VIII. előadás 041
42 Poroszsüveg boltozatok Dr. Déry Attila VIII. előadás 042

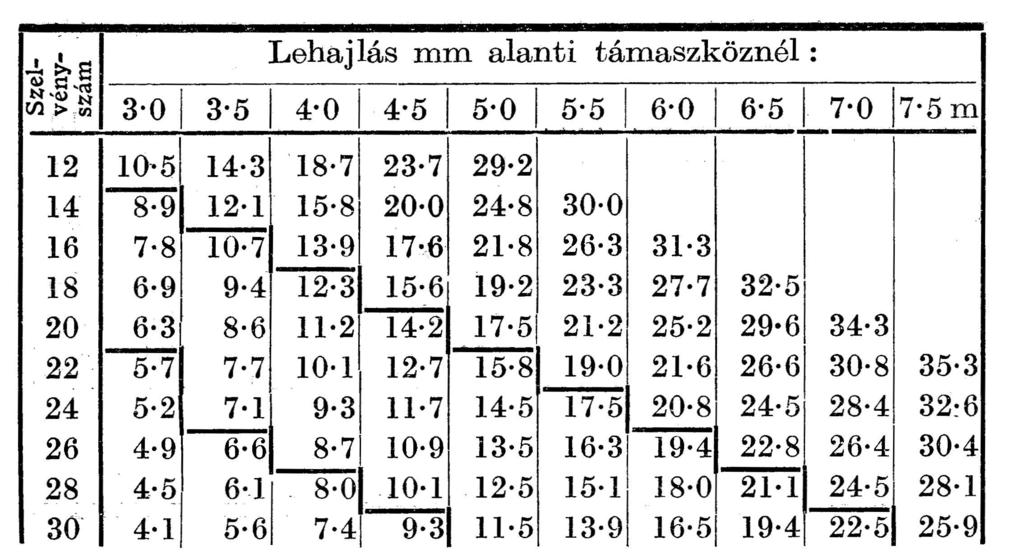

43 Poroszsüveg boltozatok Dr. Déry Attila VIII. előadás 043
44 Poroszsüveg boltozatok Poroszsüveg boltozat egyedi aláfogások általában nagyobb támaszköznél Dr. Déry Attila VIII. előadás 044
45 Ékelt síkboltozatos vasgerendás födémek Doulton-Peto födém Henry Doulton (sir, ) és Harold Peto ( ), 1885 k. többféle elemből Dr. Déry Attila VIII. előadás 045
46 Ékelt síkboltozatos vasgerendás födémek Northcroft födém kéz szintes szerkezet, 1890-as évek vége tűzálló elemekből, 1,00 m körüli fesztávval Dr. Déry Attila VIII. előadás 046
47 Ékelt síkboltozatos vasgerendás födémek Kapferer födém Carl August Kapferer, 1890 körül ékelt középelemmel ékelt középelemmel Dr. Déry Attila VIII. előadás 047
48 Ékelt síkboltozatos vasgerendás födémek Sekura födém 1900 körül, az 1930-as évekig ékelt középelemmel teljes rendszer Dr. Déry Attila VIII. előadás 048
49 Kleine födém Kleine födém, alapváltozat Johann Franz Kleine, 1892-től, 1950-es évekig eredetileg laposvas betéttel Dr. Déry Attila VIII. előadás 049
50 Kleine födém Könnyített Kleine födém 1920-as évektől bebetonozott hengerelt vas I-gerendákkal Dr. Déry Attila VIII. előadás 050

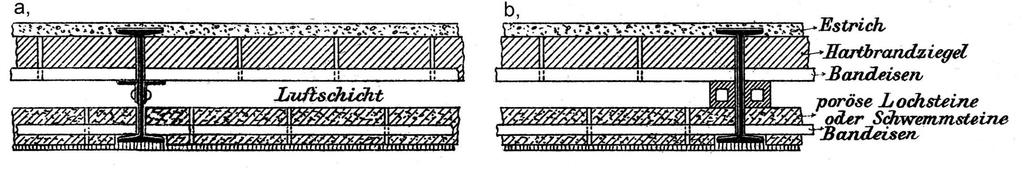

51 Kleine födém Kettős Kleine födém 1920-as évektől légréses szerkezet Dr. Déry Attila VIII. előadás 051

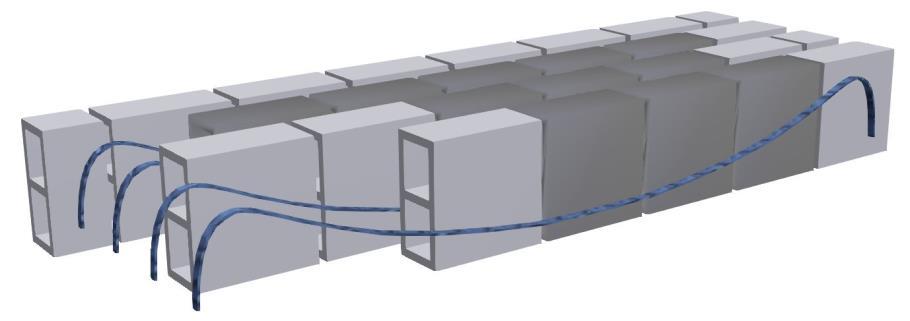

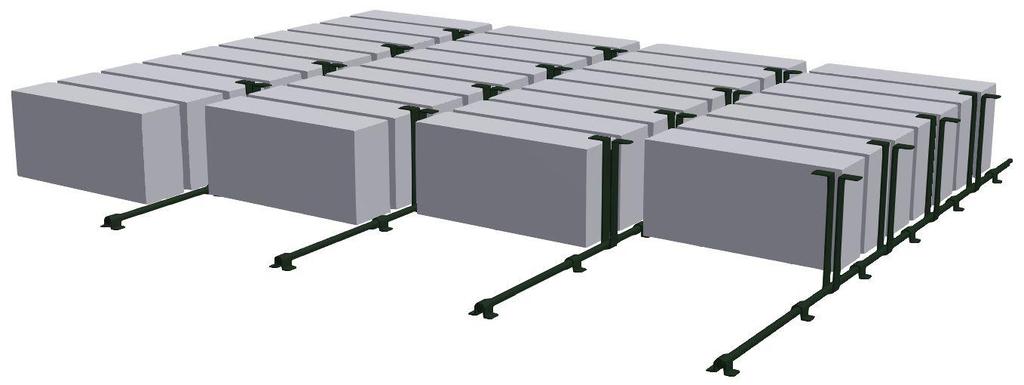

52 Kleine-jellegű födémek Weyhe-, Eggert-, Nasse-födémek eltérő változatok 1895 után a vasbetétek különböztek Dr. Déry Attila VIII. előadás 052
53 I-gerendás, fogas-karmos, betételemes födém Herkules-, Holz-, Mesch-, Omega elemek 1890-es évektől összefogazott elemek Dr. Déry Attila VIII. előadás 053
54 I-gerendás, fogas-karmos, betételemes födém Stepanek-födém Stepanek Nándor, 1896 kettős-fogas rendszer Dr. Déry Attila VIII. előadás 054
55 I-gerendás, fogas-karmos, betételemes födém Förster-födém, alapváltozat 1895-től 10 cm-es elemekkel 1,50 m-es, 13 cm-es elemekkel 1,80 m-es g.táv Dr. Déry Attila VIII. előadás 055
56 I-gerendás, fogas-karmos, betételemes födém Chr. Schütz- vagy Albrecht-födém 1890-es évek mezők max. 3,00 m-ig Dr. Déry Attila VIII. előadás 056
57 I-gerendás, fogas-karmos, betételemes födém Körting-födém Wilhelm Körting, 1890-es évek az elemek közé ngy teherbírásnál szalagvasakat húztak Dr. Déry Attila VIII. előadás 057

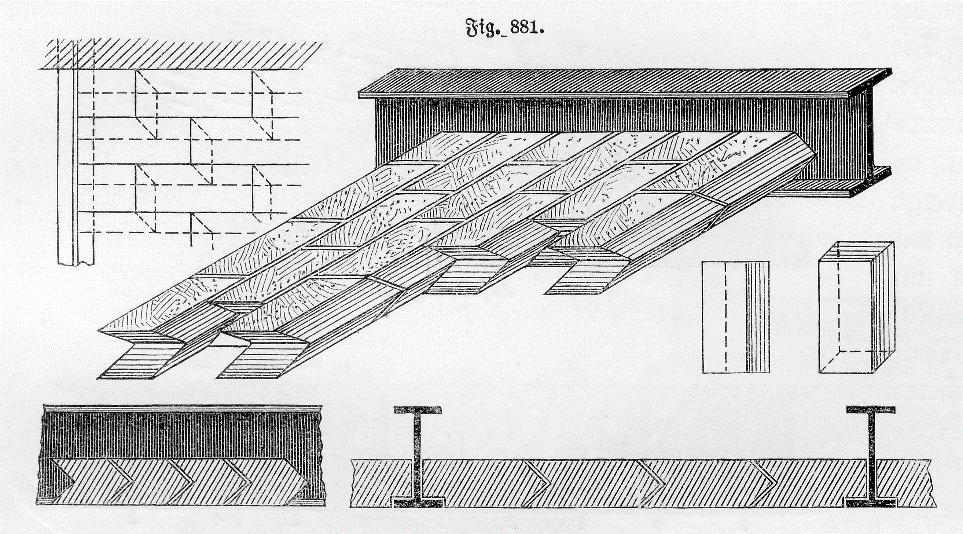

58 I-gerendás, fogas-karmos, betételemes födém Triumph-födém 1890-es évek tömör beton betételemekkel Dr. Déry Attila VIII. előadás 058
59 I-gerendás, fogas-karmos, betételemes födém Scheinpflug-födém 1890-es évek karmos-ékelt rendszer Dr. Déry Attila VIII. előadás 059
60 I-gerendás, fogas-karmos, vasalt betétmezős födém Donath-födém 1890-es évek 2,00-2,40 m fesztáv Dr. Déry Attila VIII. előadás 060

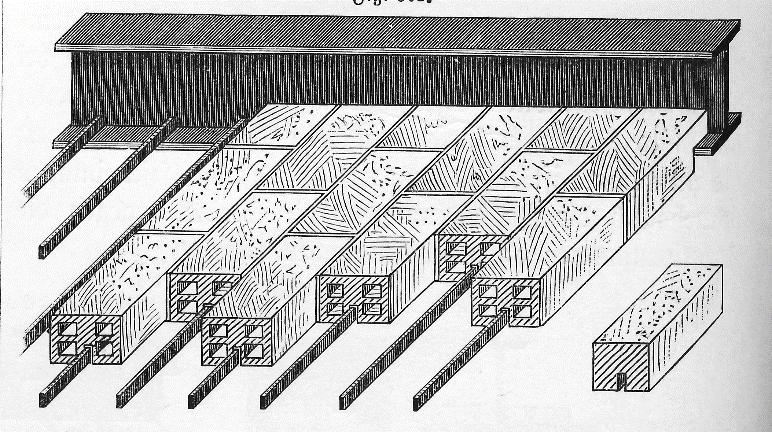

61 I-gerendás, fogas-karmos, vasalt betétmezős födém Beny-födém Johann Franz Kleine, 1892-től eredetileg laposvas betéttel Dr. Déry Attila VIII. előadás 061
62 I-gerendás, fogas-karmos, vasalt betétmezős födém Horognyék-födém 1900 körül rejtett boltozatos rendszer Dr. Déry Attila VIII. előadás 062
63 T- és I-gerendás, nagy betételemes födémek Czarnokow-födém Hugo Moβner találmánya, 1897 fordított T-vasgerendás rendszer Dr. Déry Attila VIII. előadás 063
64 T- és I-gerendás, nagy betételemes födémek Hourdis födém az elnevezés szinonimaként is használatos volt, Francesco Frazzi szabadalma, 1890-es évek közepétől kerámia elemes rendszer, orrtéglákkal Dr. Déry Attila VIII. előadás 064
65 T- és I-gerendás, nagy betételemes födémek Oppelt-födém Oppelt & Hennersdorf, 1898 fordított T-vasgerendás rendszer Dr. Déry Attila VIII. előadás 065
66 T- és I-gerendás, nagy betételemes födémek Brémai födém 1900 táján bebetonozott olajoskarton hengerekkel Dr. Déry Attila VIII. előadás 066
67 Hazai vasgerendás szerkezeteink Peyer-féle hullámlemezes födém 1870-es évek feltöltéssel, utólagos betonozással Dr. Déry Attila VIII. előadás 067
68 Hazai vasgerendás szerkezeteink Vasfödém 1870-es évek febetonozással, gipszréteggel Dr. Déry Attila VIII. előadás 068

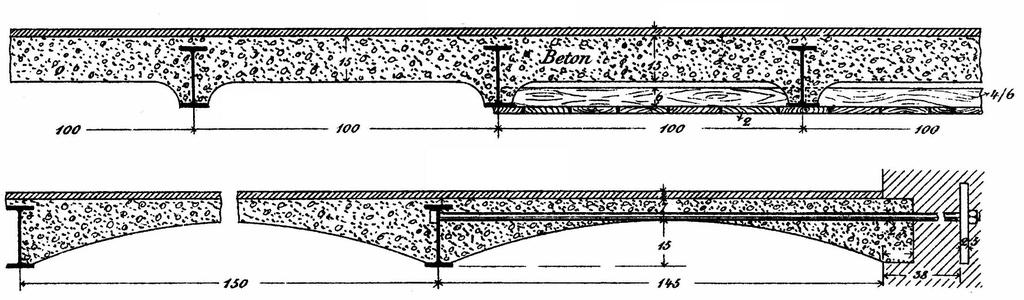

69 Hazai vasgerendás szerkezeteink Wünsch-födém 1880-as évektől nehéz, teherbíró szerkezet Dr. Déry Attila VIII. előadás 069
70 Hazai vasgerendás szerkezeteink Mátray (Mátrai-) födém 1893-tól szabadalmazva természetes belógású vasalással salakbetonnal 1920-as évek végéiig építették KRITIKUS SZERKEZET, BONTANDÓ! Dr. Déry Attila VIII. előadás 070
71 Hazai vasgerendás szerkezeteink Mátray födém Dr. Déry Attila VIII. előadás 071
72 Hazai vasgerendás szerkezeteink Breymann féle szabadalmazott kompakt födém Breymann G. és Társa cég, mint Magyar Monier Építési Vállalat 1898-tól Dr. Déry Attila VIII. előadás 072

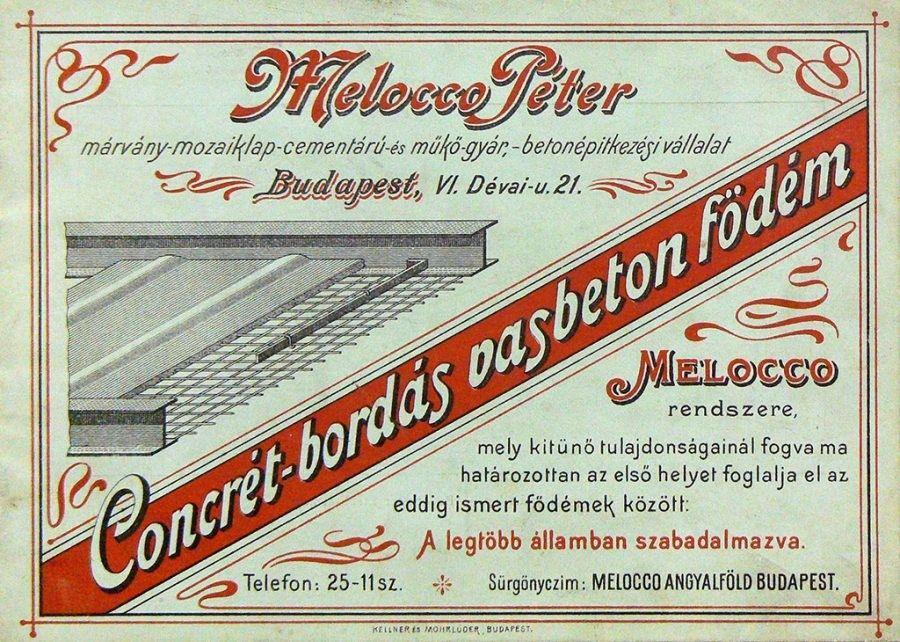

73 Hazai vasgerendás szerkezeteink Melocco Péter féle Concrét (bordás) födém a barmeni Möbers & Sohn cég bordás födémének szabadalma után 1898-tól Dr. Déry Attila VIII. előadás 073
74 Hazai vasgerendás szerkezeteink De Bruyn-féle mennyezet 1898-tól hengerelt vas I-gerendás szerkezet gerendaközökbe vízhatlan gipsz és hamu híg keveréke, vasalva Dr. Déry Attila VIII. előadás 074
75 Hazai vasgerendás szerkezeteink Pohlmann-födém 1900 körül iparvasutak sínjeiből az 1920-as évektől nádcellás födém neve Dr. Déry Attila VIII. előadás 075
76 Hazai vasgerendás szerkezeteink Weiss Lajos mérnök alakköves födéme 1905-ben vastartók között, felbetonozva Dr. Déry Attila VIII. előadás 076

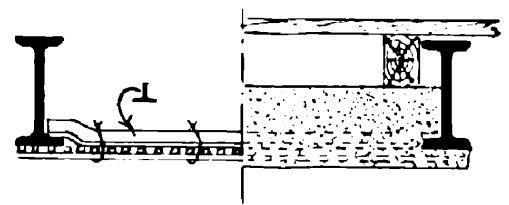

77 Hazai vasgerendás szerkezeteink Holzer-födém Kleine-utánzat, után hengerelt vas I-gerendák, mm-es, fordított T-vasak Dr. Déry Attila VIII. előadás 077
78 Hazai vasgerendás szerkezeteink Viktória födém Kleine-utánzat, a brémai Hansa-Gesellschafft és a lipcsei Rudolf Wolle által gyártott födém után vasalást táblázatból Dr. Déry Attila VIII. előadás 078
79 Hazai vasgerendás szerkezeteink Réti- és Balás-födémek Réti Benő, 1904, az 1950-es évekig folyamatosan fejlesztve Dr. Déry Attila VIII. előadás 079
80 Hazai vasgerendás szerkezeteink Westphal-födém 1912-től eltérő vasalásokkal Dr. Déry Attila VIII. előadás 080
81 Hazai vasgerendás szerkezeteink Kleiner és Bokmayer féle hangcsillapító födém Parafakőgyár Rt., 1911 parafakő tompító elemekkel Dr. Déry Attila VIII. előadás 081
82 Hazai vasgerendás szerkezeteink Kiss Jenő födéme 1905 körül merev vasbetétes gerendával Dr. Déry Attila VIII. előadás 082
83 Hazai vasgerendás szerkezeteink Horcsik-födém Horcsik Nándor építőmester, 1910 körül folyamatosan fejlesztett szerkezet Dr. Déry Attila VIII. előadás 083
84 Hazai vasgerendás szerkezeteink Horcsik-födém Horcsik Nándor építőmester, 1910 körül folyamatosan fejlesztett szerkezet Dr. Déry Attila VIII. előadás 084
85 Hazai vasgerendás szerkezeteink A vasgerendák távolsága e födémnél ha a födém tégla vastagságú, vagyis 6,5 cm 1,3-1,6 m. Ennél nagyobb távolságot a szerkezetben az 1920-as évek végéig nem engedélyeztek. Kb tól 2,5-4,0 cm rábetonozás esetén növelt gerendatávolság maximum 2,5 m lehetett. A gerendák közötti 2,5 cm-es merőleges hézagokban készített betonozásban vasbetétek kaptak helyet. A párhuzamos hézagoknak 2 cm-eseknek kellett lenniük. A vasbetétek elhelyezése után legalább 27 kg/m3-es portlandcement-betonnal kellett kibetonozni a hézagokat. A téglák fölé a lemez teherbírásának megfelelő rábetonozás került. A födémlemez minimális vastagsága 7 cm volt. Horcsik-födém Horcsik Nándor építőmester, 1910 körül folyamatosan fejlesztett szerkezet Dr. Déry Attila VIII. előadás 085
86 Hazai vasgerendás szerkezeteink Horcsik-koszorú 1920-as évektől eltérő típusok Dr. Déry Attila VIII. előadás 086
87 Hazai vasgerendás szerkezeteink Újlaki födém Újlaki Tégla- és Mészégető Rt. És utódcégei, 1910 után eltérő típusok Dr. Déry Attila VIII. előadás 087
88 Hazai vasgerendás szerkezeteink Újlaki födém Újlaki Tégla- és Mészégető Rt. És utódcégei, 1910 után sík változat Dr. Déry Attila VIII. előadás 088
89 Hazai vasgerendás szerkezeteink Gyenes födém 1920 után a Réti és a Balás-födém alternatívája Dr. Déry Attila VIII. előadás 089
90 Hazai vasgerendás szerkezeteink Contrason-födém 1920 után I-gerendás, orrtéglás, kovaföldbeton betételemes szerkezet Dr. Déry Attila VIII. előadás 090
91 Hazai vasgerendás szerkezeteink Melocco-födém 1920-as évek 2,00 m távolságra elhelyezett vasgerendák között 67 cm-re elhelyezett előregyártott vasbeton bordákkal Dr. Déry Attila VIII. előadás 091

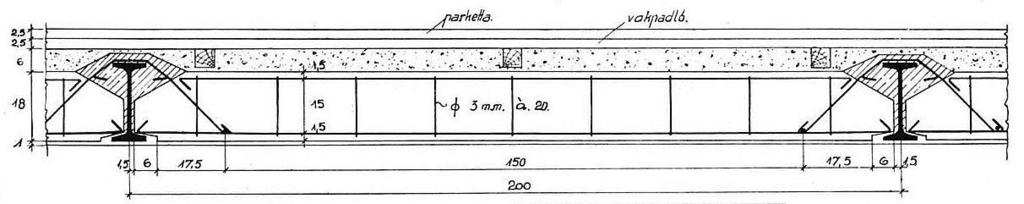

92 Hazai vasgerendás szerkezeteink Melocco-födém Dr. Déry Attila VIII. előadás 092
93 Hazai vasgerendás szerkezeteink Marton és Szalka födém Marton Ákos és Szalka Béla építőmesterek, viszonylag kis súlya miatt volt népszerű Dr. Déry Attila VIII. előadás 093
94 Hazai vasgerendás szerkezeteink Termos-födém 1928 után Termos-idomtéglákkal Dr. Déry Attila VIII. előadás 094
