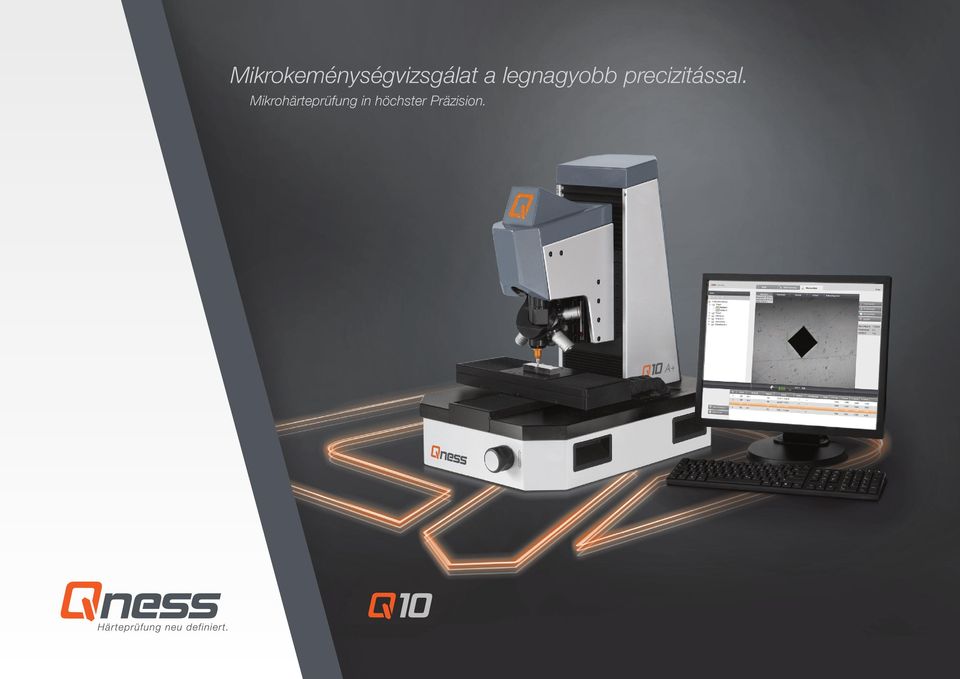

1 Mikrokeménységvizsgálat a legnagyobb precizitással. Mikrohärteprüfung in höchster Präzision.

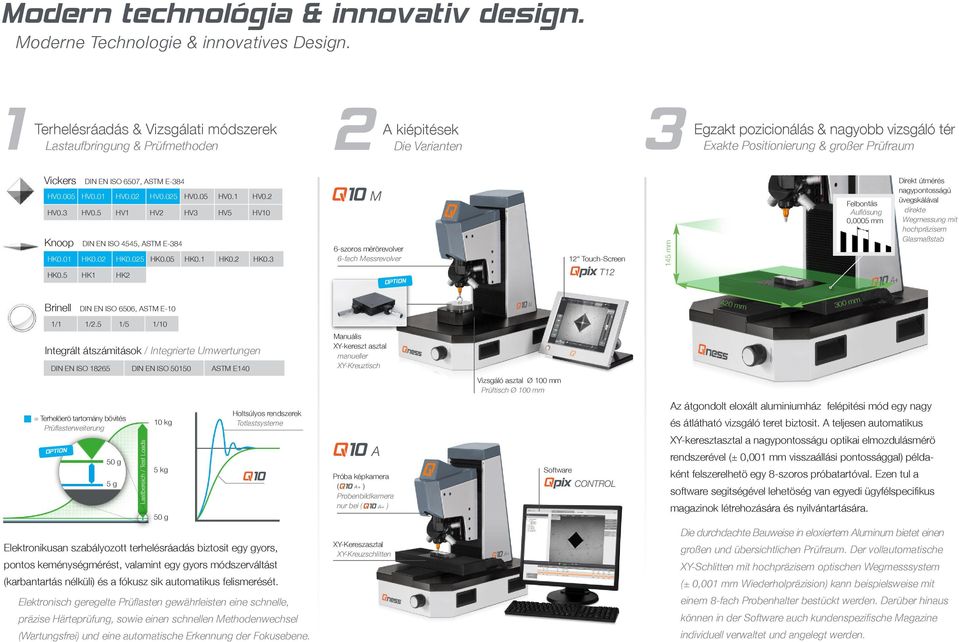

2 Modern technológia & innovativ design. Moderne Technologie & innovatives Design Terhelésráadás & Vizsgálati módszerek Lastaufbringung & Prüfmethoden A kiépitések Die Varianten Egzakt pozicionálás & nagyobb vizsgáló tér Exakte Positionierung & großer Prüfraum Vickers DIN EN ISO 6507, ASTM E-384 HV0.005 HV0.01 HV0.02 HV0.025 HV0.05 HV0.1 HV0.2 HV0.3 HV0.5 HV1 HV2 HV3 HV5 HV10 Knoop DIN EN ISO 4545, ASTM E-384 HK0.01 HK0.02 HK0.025 HK0.05 HK0.1 HK0.2 HK0.3 6-szoros mérörevolver 6-fach Messrevolver 12 Touch-Screen 145 mm Felbontás Auflösung 0,0005 mm Direkt útmérés nagypontosságú üvegskálával direkte Wegmessung mit hochpräzisem Glasmaßstab HK0.5 HK1 HK2 Brinell DIN EN ISO 6506, ASTM E mm 300 mm 1/1 1/2.5 1/5 1/10 Integrált átszámitások / Integrierte Umwertungen DIN EN ISO DIN EN ISO ASTM E140 Manuális XY-kereszt asztal manueller XY-Kreuztisch Vizsgáló asztal Ø 100 mm Prüftisch Ø 100 mm = Terhelöerö tartomány bövités Prüflasterweiterung 50 g 5 g Lastbereich / Test Loads 10 kg 5 kg 50 g Holtsúlyos rendszerek Totlastsysteme Próba képkamera ( ) Probenbildkamera nur bei ( ) Software Az átgondolt eloxált aluminiumház felépitési mód egy nagy és átlátható vizsgáló teret biztosit. A teljesen automatikus XY-keresztasztal a nagypontosságu optikai elmozdulásmérö rendszerével (± 0,001 mm visszaállási pontossággal) példaként felszerelhetö egy 8-szoros próbatartóval. Ezen tul a software segitségével lehetöség van egyedi ügyfélspecifikus magazinok létrehozására és nyilvántartására. Elektronikusan szabályozott terhelésráadás biztosit egy gyors, pontos keménységmérést, valamint egy gyors módszerváltást (karbantartás nélküli) és a fókusz sik automatikus felismerését. XY-Kereszasztal XY-Kreuzschlitten Die durchdachte Bauweise in eloxiertem Aluminum bietet einen großen und übersichtlichen Prüfraum. Der vollautomatische XY-Schlitten mit hochpräzisem optischen Wegmesssystem (± 0,001 mm Wiederholpräzision) kann beispielsweise mit Elektronisch geregelte Prüflasten gewährleisten eine schnelle, einem 8-fach Probenhalter bestückt werden. Darüber hinaus präzise Härteprüfung, sowie einen schnellen Methodenwechsel können in der Software auch kundenspezifische Magazine (Wartungsfrei) und eine automatische Erkennung der Fokusebene. individuell verwaltet und angelegt werden.

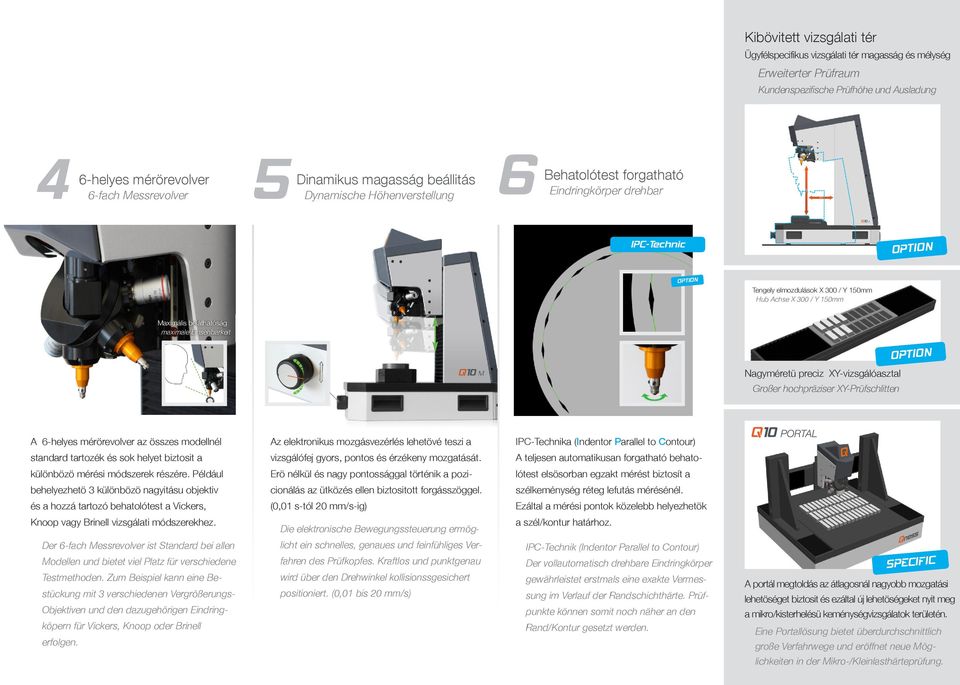

3 Kibövitett vizsgálati tér Ügyfélspecifikus vizsgálati tér magasság és mélység Erweiterter Prüfraum Kundenspezifische Prüfhöhe und Ausladung helyes mérörevolver 6-fach Messrevolver Dinamikus magasság beállitás Dynamische Höhenverstellung Behatolótest forgatható Eindringkörper drehbar IPC-Technic Tengely elmozdulások X 300 / Y 150mm Hub Achse X 300 / Y 150mm Maximális beláthatóság maximale Einsehbarkeit Nagyméretü preciz XY-vizsgálóasztal Großer hochpräziser XY-Prüfschlitten A 6-helyes mérörevolver az összes modellnél Az elektronikus mozgásvezérlés lehetövé teszi a IPC-Technika (Indentor Parallel to Contour) standard tartozék és sok helyet biztosit a vizsgálófej gyors, pontos és érzékeny mozgatását. A teljesen automatikusan forgatható behato- különbözö mérési módszerek részére. Például Erö nélkül és nagy pontossággal történik a pozi- lótest elsösorban egzakt mérést biztosít a behelyezhetö 3 különbözö nagyitásu objektiv cionálás az ütközés ellen biztositott forgásszöggel. szélkeménység réteg lefutás mérésénél. és a hozzá tartozó behatolótest a Vickers, (0,01 s-tól 20 mm/s-ig) Ezáltal a mérési pontok közelebb helyezhetök Knoop vagy Brinell vizsgálati módszerekhez. Die elektronische Bewegungssteuerung ermög- a szél/kontur határhoz. Der 6-fach Messrevolver ist Standard bei allen Modellen und bietet viel Platz für verschiedene Testmethoden. Zum Beispiel kann eine Bestückung mit 3 verschiedenen Vergrößerungs- Objektiven und den dazugehörigen Eindringköpern für Vickers, Knoop oder Brinell erfolgen. licht ein schnelles, genaues und feinfühliges Verfahren des Prüfkopfes. Kraftlos und punktgenau wird über den Drehwinkel kollisionssgesichert positioniert. (0,01 bis 20 mm/s) IPC-Technik (Indentor Parallel to Contour) Der vollautomatisch drehbare Eindringkörper gewährleistet erstmals eine exakte Vermessung im Verlauf der Randschichthärte. Prüfpunkte können somit noch näher an den Rand/Kontur gesetzt werden. SPECIFIC A portál megtoldás az átlagosnál nagyobb mozgatási lehetöséget biztosit és ezáltal új lehetöségeket nyit meg a mikro/kisterhelésü keménységvizsgálatok területén. Eine Portallösung bietet überdurchschnittlich große Verfahrwege und eröffnet neue Möglichkeiten in der Mikro-/Kleinlasthärteprüfung.

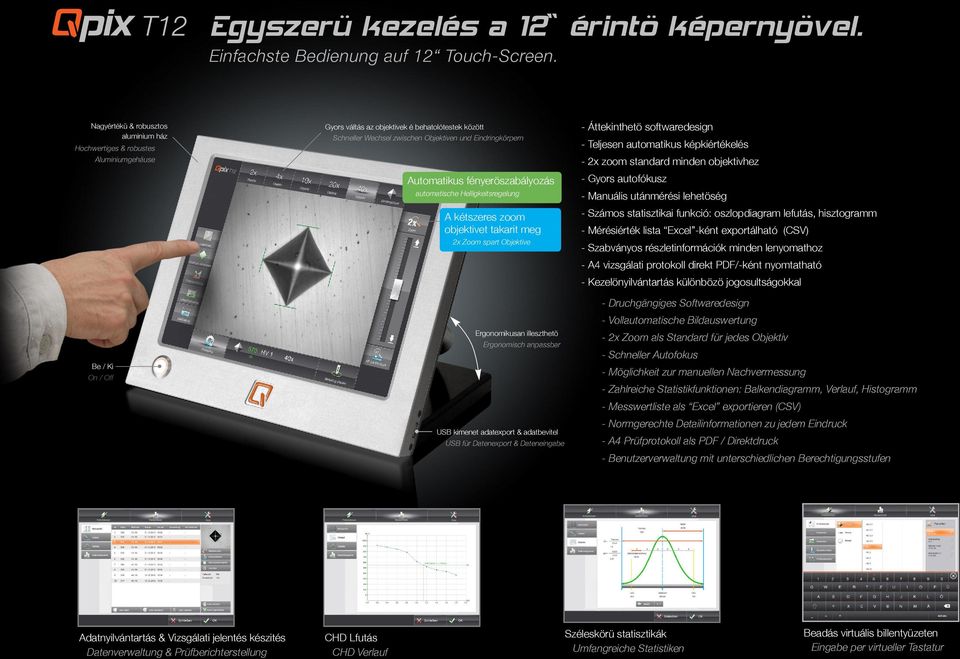

4 Egyszerü kezelés a 12 érintö képernyövel. Einfachste Bedienung auf 12 Touch-Screen. Nagyértékü & robusztos aluminium ház Hochwertiges & robustes Aluminiumgehäuse Be / Ki On / Off Gyors váltás az objektivek é behatolótestek között Schneller Wechsel zwischen Objektiven und Eindringkörpern Automatikus fényeröszabályozás automatische Helligkeitsregelung A kétszeres zoom objektivet takarit meg 2x Zoom spart Objektive Ergonomikusan illeszthetö Ergonomisch anpassbar USB kimenet adatexport & adatbevitel USB für Datenexport & Dateneingabe - Áttekinthetö softwaredesign - Teljesen automatikus képkiértékelés - 2x zoom standard minden objektivhez - Gyors autofókusz - Manuális utánmérési lehetöség - Számos statisztikai funkció: oszlopdiagram lefutás, hisztogramm - Mérésiérték lista Excel -ként exportálható (CSV) - Szabványos részletinformációk minden lenyomathoz - A4 vizsgálati protokoll direkt PDF/-ként nyomtatható - Kezelönyilvántartás különbözö jogosultságokkal - Druchgängiges Softwaredesign - Vollautomatische Bildauswertung - 2x Zoom als Standard für jedes Objektiv - Schneller Autofokus - Möglichkeit zur manuellen Nachvermessung - Zahlreiche Statistikfunktionen: Balkendiagramm, Verlauf, Histogramm - Messwertliste als Excel exportieren (CSV) - Normgerechte Detailinformationen zu jedem Eindruck - A4 Prüfprotokoll als PDF / Direktdruck - Benutzerverwaltung mit unterschiedlichen Berechtigungsstufen Adatnyilvántartás & Vizsgálati jelentés készités Datenverwaltung & Prüfberichterstellung CHD Lfutás CHD Verlauf Széleskörü statisztikák Umfangreiche Statistiken Beadás virtuális billentyüzeten Eingabe per virtueller Tastatur

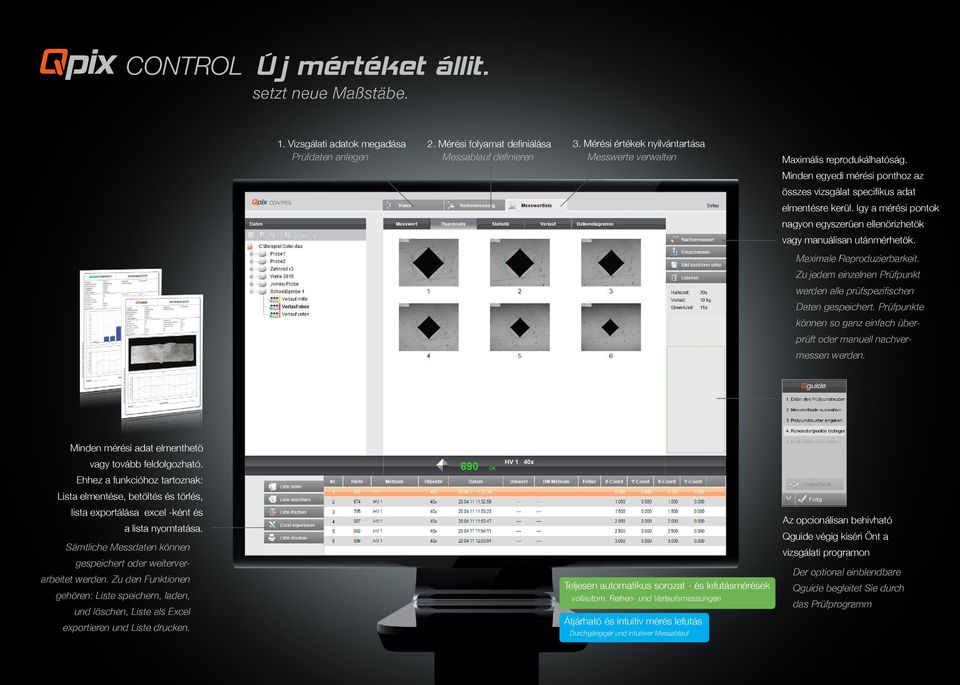

5 Új mértéket állit. setzt neue Maßstäbe. 1. Vizsgálati adatok megadása 2. Mérési folyamat definiálása 3. Mérési értékek nyilvántartása Prüfdaten anlegen Messablauf definieren Messwerte verwalten Maximális reprodukálhatóság. Minden egyedi mérési ponthoz az összes vizsgálat specifikus adat elmentésre kerül. Igy a mérési pontok nagyon egyszerüen ellenörizhetök vagy manuálisan utánmérhetök. Maximale Reproduzierbarkeit. Zu jedem einzelnen Prüfpunkt werden alle prüfspezifischen Daten gespeichert. Prüfpunkte können so ganz einfach überprüft oder manuell nachvermessen werden. Minden mérési adat elmenthetö vagy tovább feldolgozható. Ehhez a funkcióhoz tartoznak: Lista elmentése, betöltés és törlés, lista exportálása excel -ként és a lista nyomtatása. Sämtliche Messdaten können gespeichert oder weiterverarbeitet werden. Zu den Funktionen gehören: Liste speichern, laden, und löschen, Liste als Excel exportieren und Liste drucken. Teljesen automatikus sorozat - és lefutásmérések vollautom. Reihen- und Verlaufsmessungen Átjárható és intuitiv mérés lefutás Durchgängiger und intuitiver Messablauf Az opcionálisan behivható Qguide végig kiséri Önt a vizsgálati programon Der optional einblendbare Qguide begleitet Sie durch das Prüfprogramm

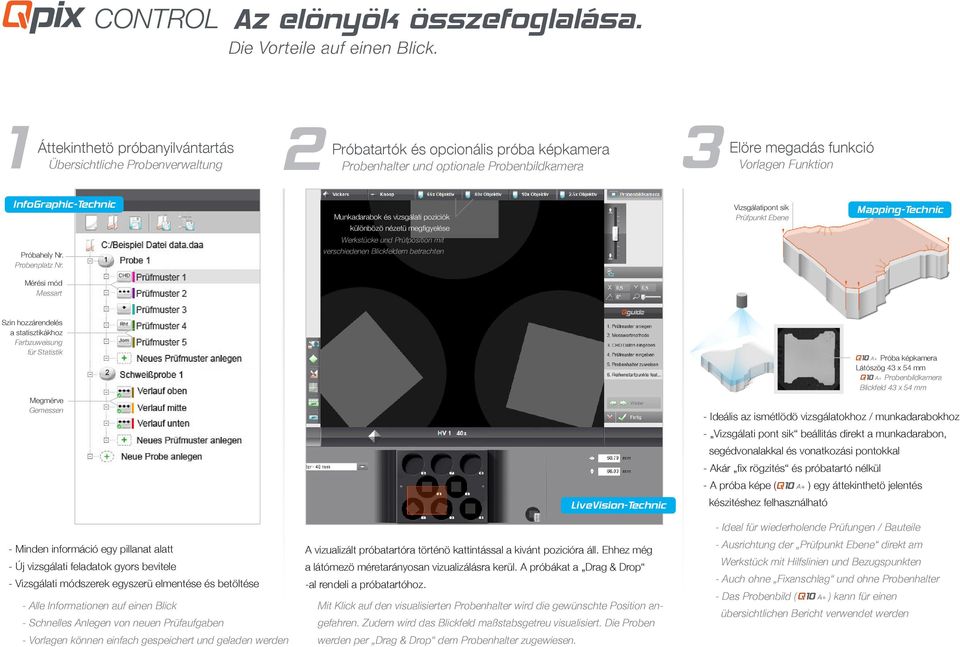

6 Az elönyök összefoglalása. Die Vorteile auf einen Blick. 1 2 Áttekinthetö próbanyilvántartás Übersichtliche Probenverwaltung Próbatartók és opcionális próba képkamera Probenhalter und optionale Probenbildkamera 3 Elöre megadás funkció Vorlagen Funktion InfoGraphic-Technic Próbahely Nr. Probenplatz Nr. Munkadarabok és Werkstücke vizsgálati poziciók und Prüfposition mit verschiedenen különbözö nézetü Blickfeldern megfigyelése betrachten Werkstücke und Prüfposition Schneller Wechsel mit zwischen Objekive und Eindringkörpern verschiedenen Blickfeldern betrachten Vizsgálatipont sik Prüfpunkt Ebene Mapping-Technic Mérési mód Messart Szin hozzárendelés a statisztikákhoz Farbzuweisung für Statistik Megmérve Gemessen - Minden információ egy pillanat alatt - Új vizsgálati feladatok gyors bevitele - Vizsgálati módszerek egyszerü elmentése és betöltése - Alle Informationen auf einen Blick - Schnelles Anlegen von neuen Prüfaufgaben - Vorlagen können einfach gespeichert und geladen werden LiveVision-Technic A vizualizált próbatartóra történö kattintással a kivánt pozicióra áll. Ehhez még a látómezö méretarányosan vizualizálásra kerül. A próbákat a Drag & Drop -al rendeli a próbatartóhoz. Mit Klick auf den visualisierten Probenhalter wird die gewünschte Position angefahren. Zudem wird das Blickfeld maßstabsgetreu visualisiert. Die Proben werden per Drag & Drop dem Probenhalter zugewiesen. Próba képkamera Látószög 43 x 54 mm Probenbildkamera Blickfeld 43 x 54 mm - Ideális az ismétlödö vizsgálatokhoz / munkadarabokhoz - Vizsgálati pont sik beállitás direkt a munkadarabon, segédvonalakkal és vonatkozási pontokkal - Akár fix rögzités és próbatartó nélkül - A próba képe ( ) egy áttekinthetö jelentés készitéshez felhasználható - Ideal für wiederholende Prüfungen / Bauteile - Ausrichtung der Prüfpunkt Ebene direkt am Werkstück mit Hilfslinien und Bezugspunkten - Auch ohne Fixanschlag und ohne Probenhalter - Das Probenbild ( ) kann für einen übersichtlichen Bericht verwendet werden

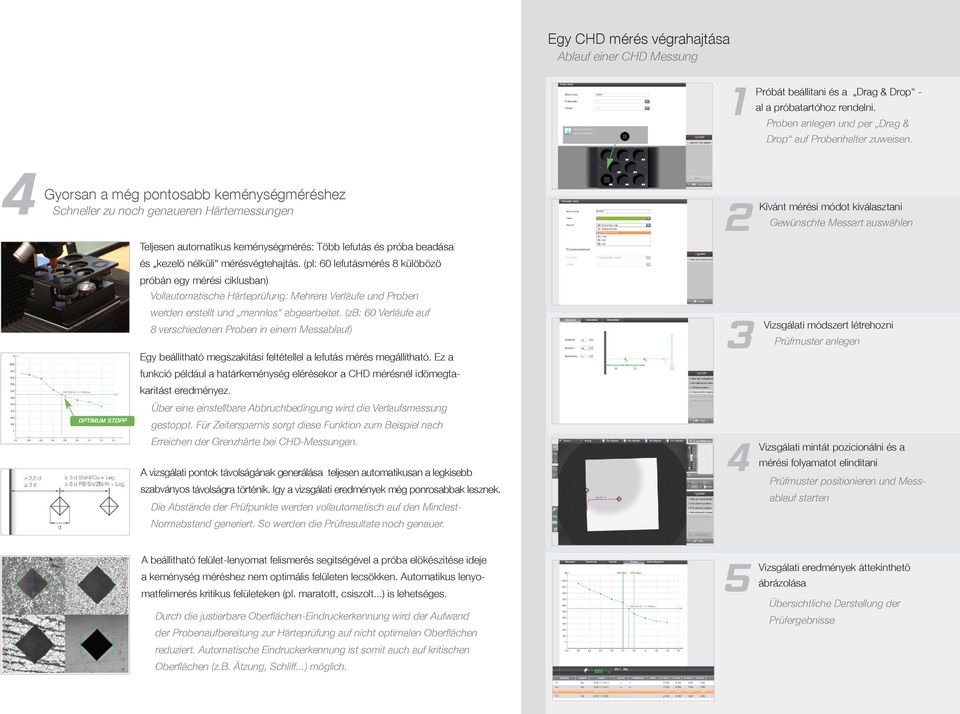

7 Egy CHD mérés végrahajtása Ablauf einer CHD Messung 1 Próbát beállitani és a Drag & Drop - al a próbatartóhoz rendelni. Proben anlegen und per Drag & Drop auf Probenhalter zuweisen. 4 Gyorsan a még pontosabb keménységméréshez Schneller zu noch genaueren Härtemessungen 2 Kívánt mérési módot kiválasztani Gewünschte Messart auswählen Teljesen automatikus keménységmérés: Több lefutás és próba beadása és kezelö nélküli mérésvégtehajtás. (pl: 60 lefutásmérés 8 külöbözö próbán egy mérési ciklusban) Vollautomatische Härteprüfung: Mehrere Verläufe und Proben werden erstellt und mannlos abgearbeitet. (zb: 60 Verläufe auf 8 verschiedenen Proben in einem Messablauf) 3 Vizsgálati módszert létrehozni Prüfmuster anlegen Egy beállitható megszakitási feltétellel a lefutás mérés megállitható. Ez a funkció például a határkeménység elérésekor a CHD mérésnél idömegtakaritást eredményez. OPTIMUM STOPP Über eine einstellbare Abbruchbedingung wird die Verlaufsmessung gestoppt. Für Zeitersparnis sorgt diese Funktion zum Beispiel nach Erreichen der Grenzhärte bei CHD-Messungen. A vizsgálati pontok távolságának generálása teljesen automatikusan a legkisebb szabványos távolságra történik. Igy a vizsgálati eredmények még ponrosabbak lesznek. Die Abstände der Prüfpunkte werden vollautomatisch auf den Mindest- Normabstand generiert. So werden die Prüfresultate noch genauer. 4 Vizsgálati mintát pozicionálni és a mérési folyamatot elinditani Prüfmuster positionieren und Messablauf starten A beállitható felület-lenyomat felismerés segitségével a próba elökészitése ideje a keménység méréshez nem optimális felületen lecsökken. Automatikus lenyomatfelimerés kritikus felületeken (pl. maratott, csiszolt...) is lehetséges. Durch die justierbare Oberflächen-Eindruckerkennung wird der Aufwand der Probenaufbereitung zur Härteprüfung auf nicht optimalen Oberflächen 5 Vizsgálati eredmények áttekinthetö ábrázolása Übersichtliche Darstellung der Prüfergebnisse reduziert. Automatische Eindruckerkennung ist somit auch auf kritischen Oberflächen (z.b. Ätzung, Schliff...) möglich.

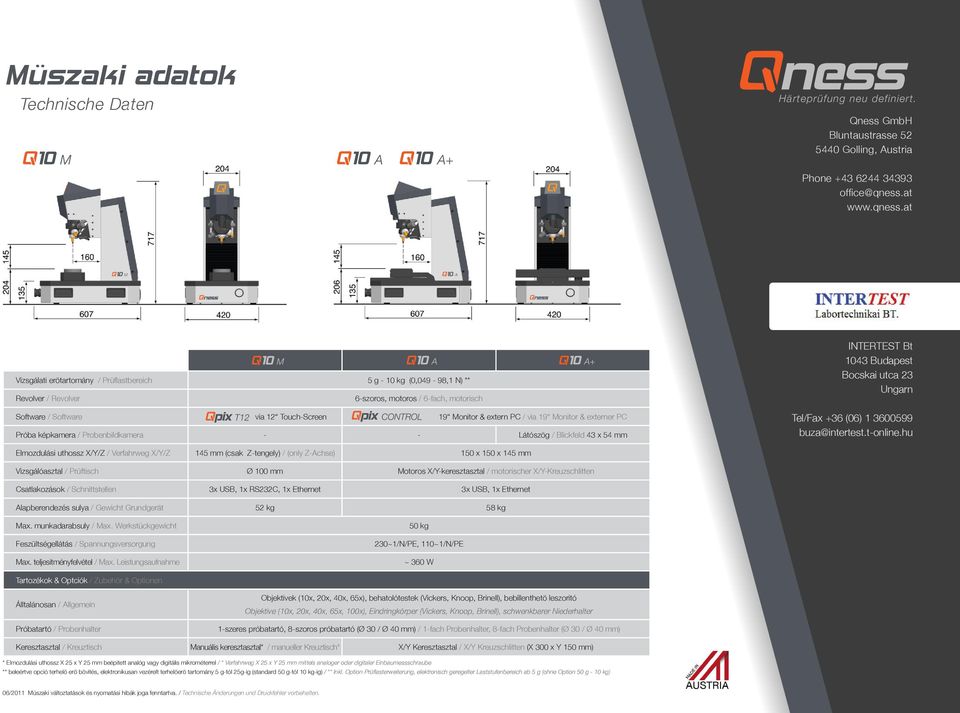

8 Müszaki adatok Technische Daten Härteprüfung neu definiert. Qness GmbH Bluntaustrasse Golling, Austria Phone Vizsgálati erötartomány / Prüflastbereich 5 g - 10 kg (0,049-98,1 N) ** Revolver / Revolver 6-szoros, motoros / 6-fach, motorisch Software / Software via 12 Touch-Screen 19 Monitor & extern PC / via 19 Monitor & externer PC Próba képkamera / Probenbildkamera - - Látószög / Blickfeld 43 x 54 mm INTERTEST Bt 1043 Budapest Bocskai utca 23 Ungarn Tel/Fax +36 (06) buza@intertest.t-online.hu Elmozdulási uthossz X/Y/Z / Verfahrweg X/Y/Z 145 mm (csak Z-tengely) / (only Z-Achse) 150 x 150 x 145 mm Vizsgálóasztal / Prüftisch Ø 100 mm Motoros X/Y-keresztasztal / motorischer X/Y-Kreuzschlitten Csatlakozások / Schnittstellen 3x USB, 1x RS232C, 1x Ethernet 3x USB, 1x Ethernet Alapberendezés sulya / Gewicht Grundgerät 52 kg 58 kg Max. munkadarabsuly / Max. Werkstückgewicht Feszültségellátás / Spannungsversorgung Max. teljesitményfelvétel / Max. Leistungsaufnahme 50 kg 230~1/N/PE, 110~1/N/PE ~ 360 W Tartozékok & Optciók / Zubehör & Optionen Álltalánosan / Allgemein Próbatartó / Probenhalter Objektivek (10x, 20x, 40x, 65x), behatolótestek (Vickers, Knoop, Brinell), bebillenthetö leszoritó Objektive (10x, 20x, 40x, 65x, 100x), Eindringkörper (Vickers, Knoop, Brinell), schwenkbarer Niederhalter 1-szeres próbatartó, 8-szoros próbatartó (Ø 30 / Ø 40 mm) / 1-fach Probenhalter, 8-fach Probenhalter (Ø 30 / Ø 40 mm) Keresztasztal / Kreuztisch Manuális keresztasztal* / manueller Kreuztisch* X/Y Keresztasztal / X/Y Kreuzschlitten (X 300 x Y 150 mm) * Elmozdulási uthossz X 25 x Y 25 mm beépitett analóg vagy digitális mikrométerrel / * Verfahrweg X 25 x Y 25 mm mittels analoger oder digitaler Einbaumessschraube ** beleértve opció terhelö erö bövités, elektronikusan vezérelt terhelöerö tartomány 5 g-tól 25g-ig (standard 50 g-tól 10 kg-ig) / ** Inkl. Option Prüflasterweiterung, elektronisch geregelter Laststufenbereich ab 5 g (ohne Option 50 g - 10 kg) 06/2011 Müszaki változtatások és nyomatási hibák joga fenntartva. / Technische Änderungen und Druckfehler vorbehalten.
