HATÉKONY ÉS TARTÓS: Univerzális keménységmérő berendezések következő generációja

Átírás

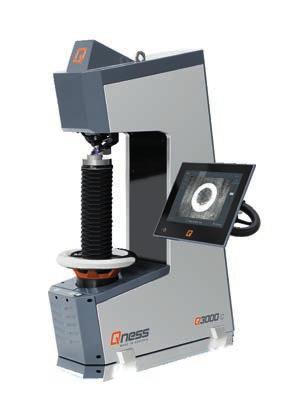

1 HATÉKONY ÉS TARTÓS: Univerzális keménységmérő berendezések következő generációja EFFIZIENT UND NACHHALTIG: UNIVERSALE HÄRTEPRÜFUNG DER NÄCHSTEN GENERATION Szállítható 2019 ősztől Lieferbar ab Herbst 2019

2 Terhelőerő tartomány Prüfkraftbereich Magasság állítás Höhenverstellung manuálisan/ golyósorsó manuell / Spindel manuálisan/ golyósorsó manuell / Spindel manuálisan/ kézikerékkel manuell / Handrad elektromosan/asszinkron motorral elektrisch / Asynchron Motor Vizsgálati magasság Prüfhöhe Mélység Ausladung Vizsgáló asztal Prüftisch 175 mm 395 mm 510 mm 510 mm 220 mm 220 mm 320 mm 320 mm Ø 100 mm Ø 100 mm 584 x 450 mm 584 x 450 mm Max. munkadarab súly Max. Werkstückgewicht Alapberendezés súlya Gewicht Grundgerät 250 kg 300 kg 490 kg 500 kg Vizsgálat lefutás Prüfablauf teljesen automatikus/elektronikus erőszabályozás vollautomatisch/ elektronische Kraftregelung Csatlakozók Schnittstellen 1x USB (Front) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI Kamerarendszer/kép átvitel Kamerasystem / Bildübertragung 5 MP Ethernet ipari szabvány 270 FSP-ig 5 MP Ethernet Industriestandard / bis zu 270FPS Objektívek Objektive XLED 1, XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x Eszköz pozíciók Werkzeugpositionen 2 (standard) vagy 8 (eszközváltó) 2 (Standard) oder 8 (Werkzeugwechsler) Látómező ( kiépítés szerint) Blickfelder (je nach Bestückung) 0,113x 0,084 mm (100x) bis 7,98x 5,97 mm (XLED 1) 0.113x mm (100x) bis / up to 7.98 x 5.97 mm (XLED 1) Software Software (Opciók / Optional ) Operációs rendszer/ merev lemez Betriebssystem / Festplatte Windows 10 IoT / 128 GB SSD Windows 10 IoT / 128 GB SSD További opciók Weitere Optionen Qness Designer gépasztal, ütközésvédelem, lézer kereszt, tárgyasztalok, prizmák, Adat csatlakozások, Barcode/QR-Code Reader stb. Qness Designer Sockel, Kollisionsschutz, Kreuzlaser, Prüftische, Prismen, Datenanbindungen, Barcode/QR-Code Reader etc.

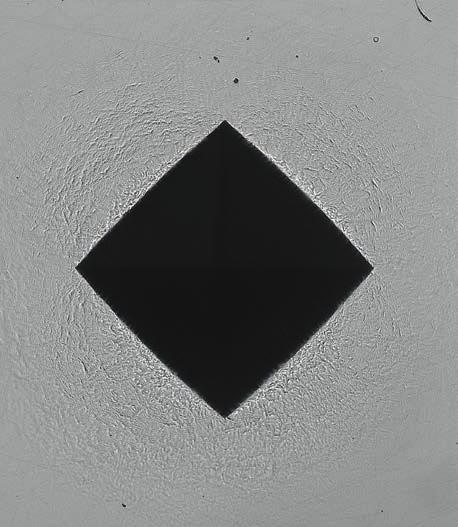

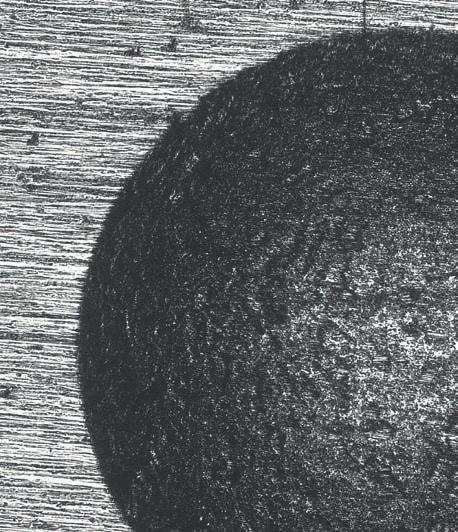

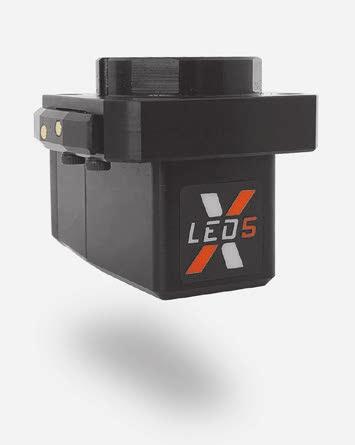

3 Nagy pontosságú eredmények legrövidebb időn belül HOCHPRÄZISE ERGEBNISSE IN KÜRZESTER ZEIT 1 KIVÁLÓ KÉPMINŐSÉG 2 Herausragende Bildqualität XLED BRINELL- KIÉRTÉKELŐ OBJEKTÍVEK XLED Brinell - Auswerteobjektive XLED Technic Az új EVO berendezés sorozat optikai rendszere maximális kompetenciával teljesen új, Qness által kifejlesztett és a saját tiszta helyiségeiben kerül gyártásra. Minden berendezés rendelkezik egy univerzálisan kiépített mikroszkóp rendszerrel az összes szükséges látómezővel 0,1 mm und 8 mm között mellyel a végső kontraszt és élesség lefedhető. A Qness-rendszer egyenletes megvilágítást garantál a teljes képen és minden nagyítás mellett, teljesen sötét képszélek nélkül. Das Optiksystem der neuen EVO-Baureihe wurde mit maximaler Kompetenz vollkommen neu und direkt bei Qness entwickelt und wird im hauseigenen Reinraum gebaut. Alle Geräte teilen sich ein universell ausgelegtes Mikro- skopsystem mit dem alle benötigten Blickfelder zwischen 0,1 mm und 8 mm in ultimativer Schärfe und Kontrast abgedeckt werden können. Das Qness-System garantiert gleichmäßige Ausleuchtung im gesamten Bild und bei jeder Vergrößerung, ganz ohne dunkle Bildränder. XLED ráeső fényes modulok forradalmasítják a Brinell lenyomatok kiértékelését: speciálisan a lágy Brinell lenyomatoknál a hagyományos objektívek az anyag kitüremkedés miatt pontatlan mérési eredményeket eredményeznek. XLED objektívek ezzel szemben garantálják nagy felületű, direkt megvilágítással a precíz és megismételhető mérési eredményeket, függetlenül az anyagtól és keménységtől. XLED Auflichtmodule revolutionieren die Auswertung von Brinelleindrücken: speziell bei wei- chen Brinelleindrücken könnten handelsübliche Objektive durch Aufwulstung ungenaue Mess- ergebnisse interpretieren. XLED Objektive hingegen garantieren durch die großflächige, direkte Belichtung präzise und wiederholbare Messergebnisse, unabhängig von Material und Härte.

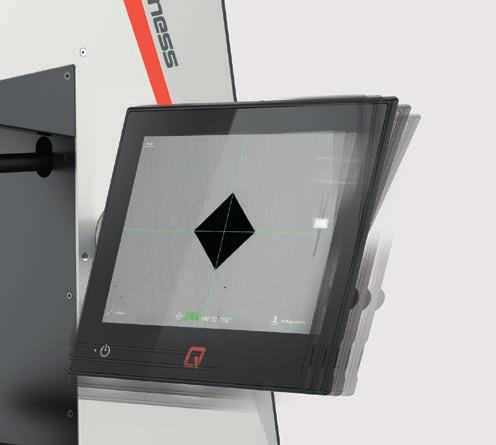

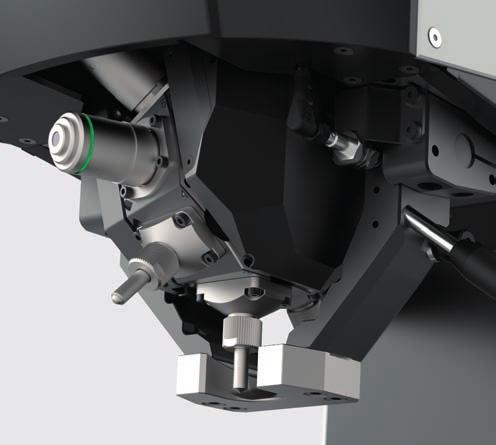

4 3 8 - FÉRŐHELYES ESZKÖZVÁLTÓ 8-fach Werkzeugwechsler 4 SZABADON ÁLLÍTHATÓ KEZELŐKÉPERNYŐ Frei verstellbares Bediendisplay 5 LECSÖKKENTETT CIKLUSIDŐ Reduzierte Zykluszeiten Opció MULTI-TOUCH Kép kiértékelés Bildauswertung Fényerőszabályozás Helligkeitsregelung Auto fókusz Autofokus Vizsgálati paraméter Prüfparameter Operációs rendszer Betriebssystem Front oldali USB Univerzális alkalmazások egyszerű megoldása: az átgondolt eszközváltó- koncepció a 15 fokban megdöntött forgástengellyel helyet biztosít 8 eszköz részére egy egyedül állóan kompakt építési móddal. Három oldalról zárt leszorító elemek gondoskodnak a munkadarab biztos megfogásáról a vizsgálati pont közelében, még kis munka-darabok esetén is. Universelle Anwendungen einfach abdecken: das durchdachte Werkzeugwechsler-Konzept mit 15 geneigter Drehachse ver- eint Platz für 8 Werkzeuge in einer einzigartig kompakten Bau- weise. Dreiseitig geschlossene Niederhalterelemente sorgen für eine sichere Werkstückspannung nahe an der Prüfstelle, selbst bei kleinen Bauteilen. Az ultra vékony kapacitív érintő képernyő (12 ) a gömbcsuklós tartószerkezettel fokozatmentesen állítható - magasság, mélység és dőlésszög - ezáltal biztosított az ideális ergonómiai beállítás. Das ultraflache, kapazitive Touch-Display (12 ) lässt sich über Kugelgelenke in Höhe, Tiefe und Neigung stufenlos verstellen so wird ideale Ergonomie gewährleistet. Optimalizált vizsgálati paraméterek, egy gyors Windows 10 PC és drasztikusan lerövidített idők a széria szerű autófókuszhoz, fényerőszabályozáshoz és kép kiértékeléshez teszik lehetővé az egyedül álló ciklusidőket az új EVO - termékcsalád keménységmérő berendezéseivel egyidjűleg lecsökkentett üzemközi zajokkal. Optimierte Prüfparameter, ein schnellerer Windows10 PC und drastisch verkürzte Zeiten für serienmäßigen Autofokus, Hellig- keitsregelung und Bildauswertung ermöglichen einzigartige Zy- kluszeiten in der täglichen Arbeit mit Härteprüfgeräten aus der neuen EVO-Produktlinie bei gleichzeitig reduzierten Betriebs- geräuschen.

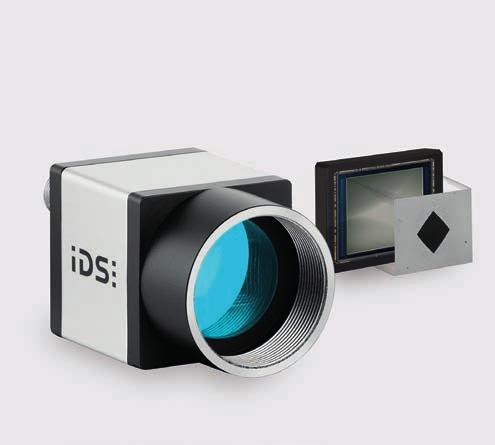

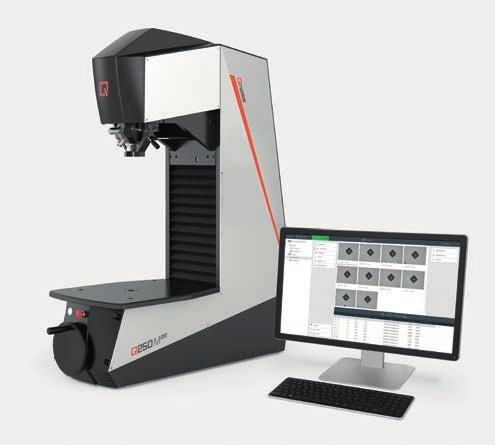

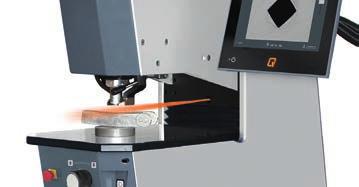

5 KORLÁTLAN IPARI ALKALMAZHATÓSÁG UNEINGESCHRÄNKTE INDUSTRIETAUGLICHKEIT 6 ETHERNET IPARI KAMERÁK 7 Ethernet Industriekameras MEGBÍZHATÓ ELŐNYÖK MÁR A MEGFIZETHETŐ ALAPBERENDEZÉSNÉL Bewährte Vorteile bereits im preiswerten Einstiegsgerät 8 TÁMOGATOTT VIZSGÁLATI MÓDSZEREK Unterstütze Prüfmethoden Brinell DIN EN ISO 6506, ASTM E-10 HBW 1/1 1/2.5 1/5 1/10 1/30 2.5/ / / / / /25 5/62.5 5/125 5/250 5/750 10/100 10/250 10/500 10/ / /3000 HBT (not acc. to standards) Rockwell DIN EN ISO 6508, ASTM E-18 HRA - HRV HR 30-N/T/W/X/Y HR 15-N/T/W/X/Y HR 45-N/T/W/X/Y Vickers DIN EN ISO 6507, ASTM E-92, ASTM E-384 Nagy értékű CMOS 5 megapixel-kamerák Ethernet adat - átvitellel definiálják a mai ipari standardot. Összehasonlítva más kamerarendszerekkel egy sokszorta nagyobb átviteli stabilitás lehetséges, továbbá a PC és keménység mérő gép egymástól nagyobb távolságra telepíthető - ideális pl. termelési környezetben külső vezérléstechnikával egy extern kapcsolószekrényben. Hochwertige CMOS 5 Megapixel-Kameras mit Ethernet Daten- übertragung definieren den heutigen Industriestandard. Im Ver- gleich zu anderen Kamerasystemen ist eine um ein Vielfaches höhere Übertragungsstabilität möglich, zusätzlich können PC und Härteprüfgerät auch über größere Distanzen getrennt aufgebaut werden ideal z.b. in Produktionsumgebungen mit Steuerungs- technik in externem Schaltschrank. Berendezés típustól függően az új Q250/750/3000 EVO keménységmérő berendezések is egyedüli kiépítésűek: billenthető leszorító, automatikus munkadarab felismerés vagy dinamikus magasság állítással vannak ellátva. Minden berendezés szállítható egy külső PC- vel és Qpix Control2 M programmal - a költséghatékony induló berendezéstől az egyedi ügyfél által kívánt megoldásokig. Je nach Gerätetyp sind auch die neuen Q250/750/3000 EVO Härteprüfgeräte mit einzigartigen Features wie schwenkbarem Niederhalter, automatischer Werkstückerkennung oder dynami- scher Höhenverstellung ausgeführt. Alle Geräte sind auch mit ex- ternem PC und Qpix Control2 M lieferbar - vom kostengünstigen Einstiegsgerät bis hin zur individuellen Kundenlösung. HV0.3 HV0.5 HV1 HV2 HV5 HV10 HV20 HV50 HV60 HV100 HV120 HVT (not acc. to standards) Knoop DIN EN ISO 6507, ASTM E-92, ASTM E-384 HK0.3 HK0.5 HK1 HK2 Műanyagvizsgálat / Plastics DIN EN ISO N N N 961 N Átszámítás / Umwertung DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140

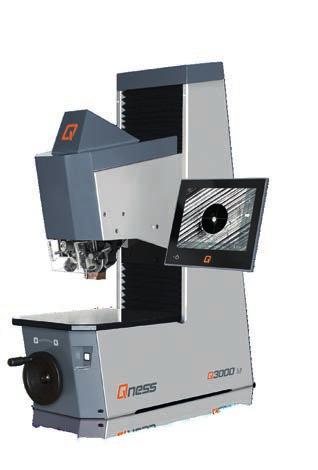

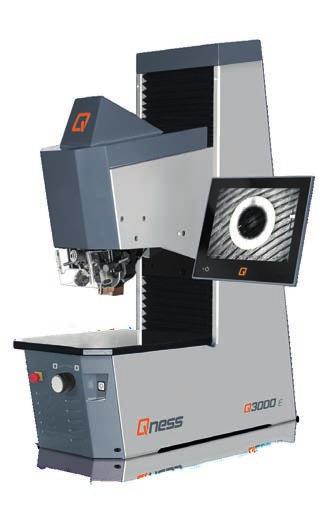

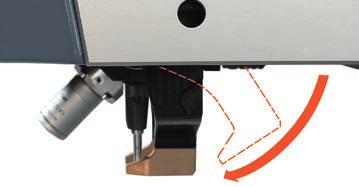

6 MEGBÍZHATÓ TECHNOLÓGIA CSÚCS ÁRON BEWÄHRTE TECHNOLOGIE ZUM SPITZENPREIS INTERTEST Bt 1041 Budapest Görgey Artur út 80 Ungarn MODELLVÁLTÁSHOZ MOST BIZTOSÍTSÁK AZ ATTRAKTIV QNESS GYÁRTÓI BÓNUSZT! Tel/Fax +36 (06) buza@intertest.t-online.hu JETZT ZUM MODELLWECHSEL ATTRAKTIVEN QNESS HERSTELLERBONUS SICHERN! Érvényes az aktuális Q250/750/3000 berendezés sorozatra. Vegyék fel a kapcsolatot további információkért az Önök Qness partnerével. Gültig auf Geräte der aktuellen Q250/750/3000 Serie. Kontaktieren Sie Ihren Qness Partner für weitere Infos. 6 -FÉRŐHELYES ESZKÖZVÁLTÓ 6-fach Werkzeugwechsler Opció BILLENTHETŐ LESZORÍTÓ Schwenkbarer Niederhalter Szabadalom MUNKADARAB FELISMERÉS Werkstückerkennung Szabadalom The Verder Scientific brands 08/2019 Müszaki módosítások és nyomtatási hibák joga fenntartva. Technische Änderungen und Druckfehler vorbehalten. További kiépítéseket és tartozékokat az online termék - konfigurátorban találhatnak Weitere Ausstattungen und Zubehöre finden Sie im Online Produkt-Konfigurator auf Qness GmbH Reitbauernweg Golling, Austria office@qness.com
