1 XII. MŰSZAKI BIZTONSÁGI KONFERENCIA ÉS KIÁLLÍTÁS Magyar Tartálytechnikai és Nyomástartó Berendezés Szövetség november PRÉMIUM HOTEL Panoráma SIÓFOK, Beszédes József sétány

2 118/2011. (XII.15.) VM rendelet a benzin tárolásából, elosztásából és töltőállomáson a gépjármű feltöltéséből származó illékony szerves vegyület (VOC) csökkentéséről 2

3 2. Értelmező rendelkezések I. fázisú benzingőz-visszanyerő rendszer: a benzingőzökből benzin visszanyerésére szolgáló berendezés egy tároló telepen lévő minden puffertartály-rendszert is beleértve, ideértve az olyan berendezést, amely benzin tárolásakor és a tároló telepekről a töltőállomások részére történő elosztásakor benzingőz kibocsátásának megakadályozására és visszavezetésére szolgál; Véggáz kezelő berendezés: az a berendezés és műszaki eljárás, így különösen a gőzvisszatartó berendezés (úszófedeles tartály), adszorpciós eljárás vagy véggáz égetés, amellyel a tároló berendezésből vagy szállítótartályból kilépő levegő benzingőz tartalmát csökkentik. 3

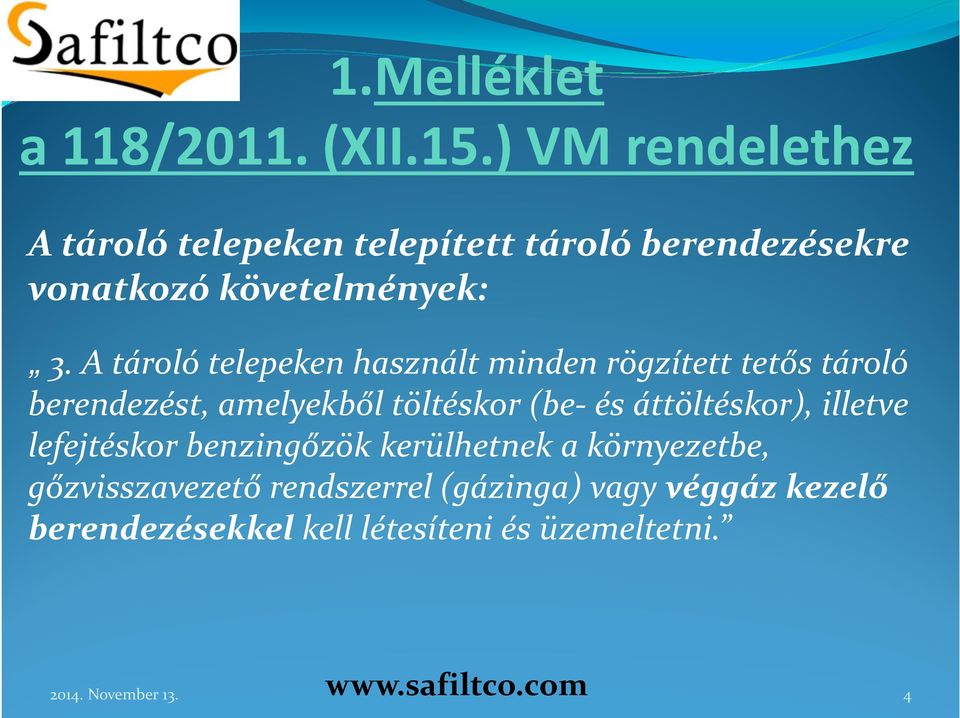

4 1.Melléklet a 118/2011. (XII.15.) VM rendelethez A tároló telepeken telepített tároló berendezésekre vonatkozó követelmények: 3. A tároló telepeken használt minden rögzített tetős tároló berendezést, amelyekből töltéskor (be-és áttöltéskor), illetve lefejtéskor benzingőzök kerülhetnek a környezetbe, gőzvisszavezető rendszerrel (gázinga) vagy véggáz kezelő berendezésekkel kell létesíteni és üzemeltetni. 4

5 1.Melléklet a 118/2011. (XII.15.) VM rendelethez A tároló telepeken telepített tároló berendezésekre vonatkozó követelmények: 7. A beépített véggáz kezelő berendezéssel nem rendelkező tároló berendezés tisztítása vagy ürességellenőrzése során a berendezés első alkalommal kizárólaga véggáz kezelő berendezés csatlakoztatása céljából nyitható meg. A földfelszín felé telepített tárolótartályok ürességellenőrzése és tisztítása alatt a véggáz kezelő berendezéseket folyamatosan működtetni kell. 5

6 Eszközök a 118/2011. (XII.15.) VM rendelet szerint 20. Véggáz kezelő berendezés: véggáz égetés adszorpciós eljárás 6

7 adszorpció - abszorpció 7

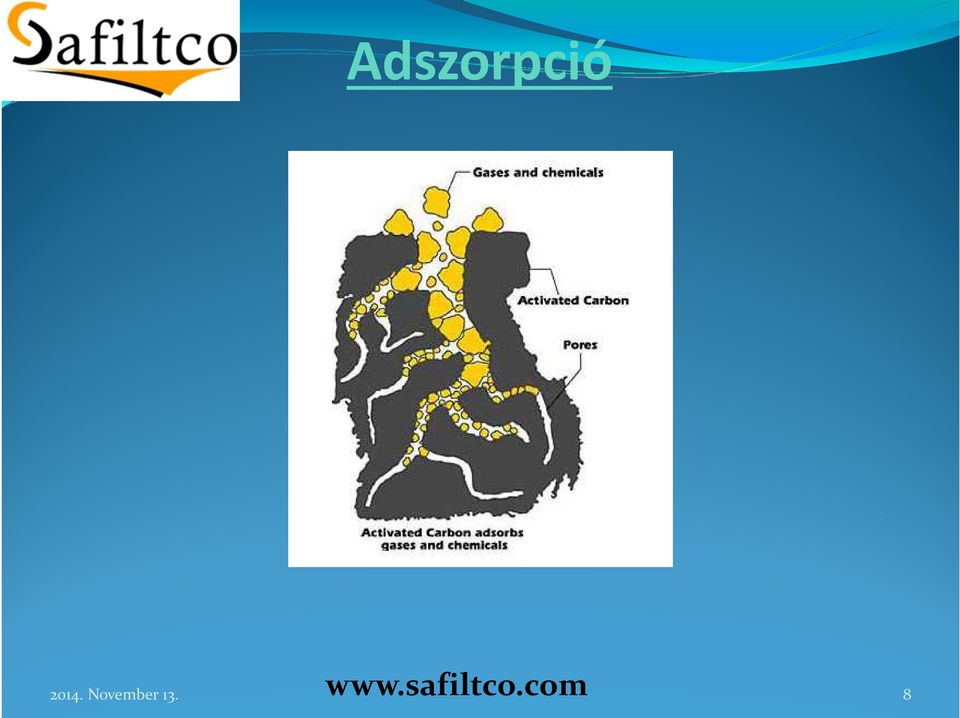

8 Adszorpció 8

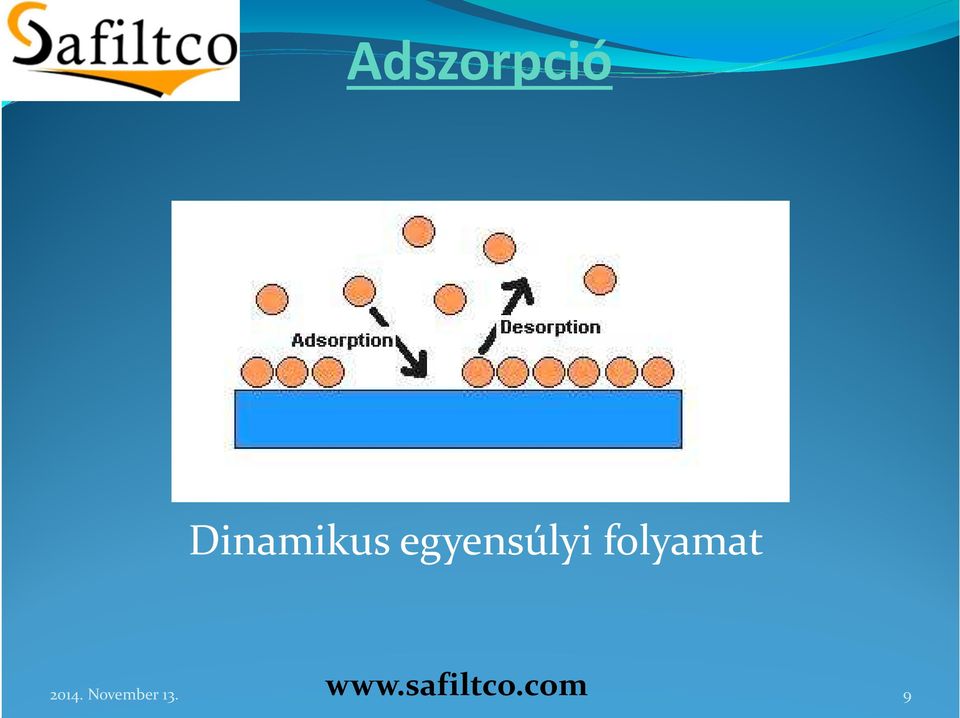

9 Adszorpció Dinamikus egyensúlyi folyamat 9

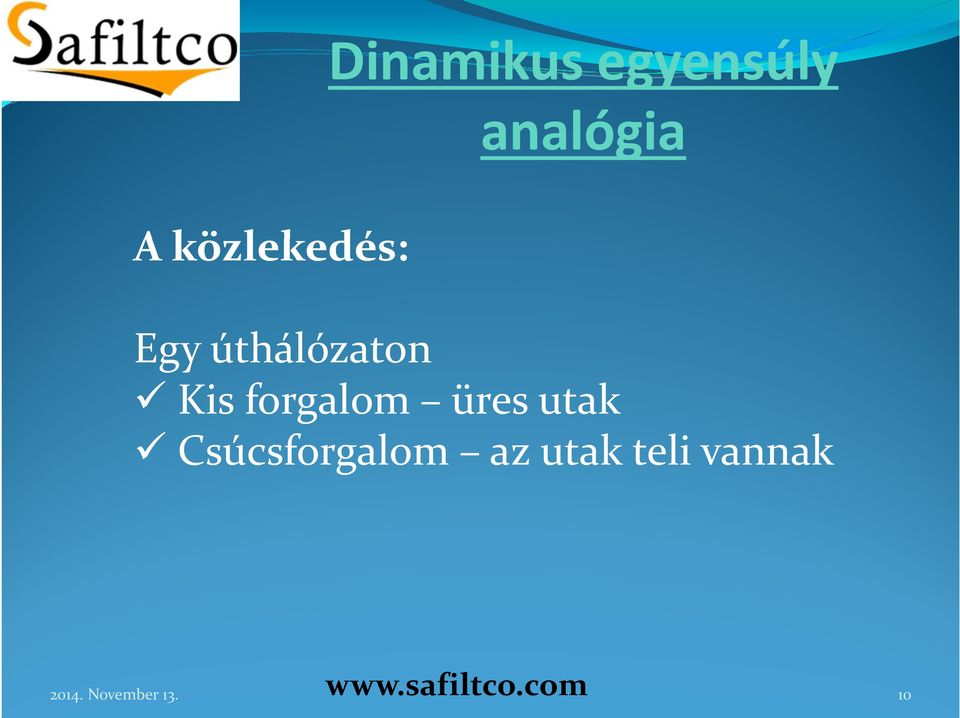

10 Dinamikus egyensúly analógia A közlekedés: Egy úthálózaton Kis forgalom üres utak Csúcsforgalom az utak teli vannak 10

11 Dinamikus egyensúly Meghatározzák: Az aktív szén tulajdonságai, Hány sávos az útvonal Gáz koncentráció, hőmérséklet, Milyen a forgalom Folyadék (benzin) összetétel, Milyen járművek közlekednek Légnyomás Növekszik, vagy csökken a forgalom 11

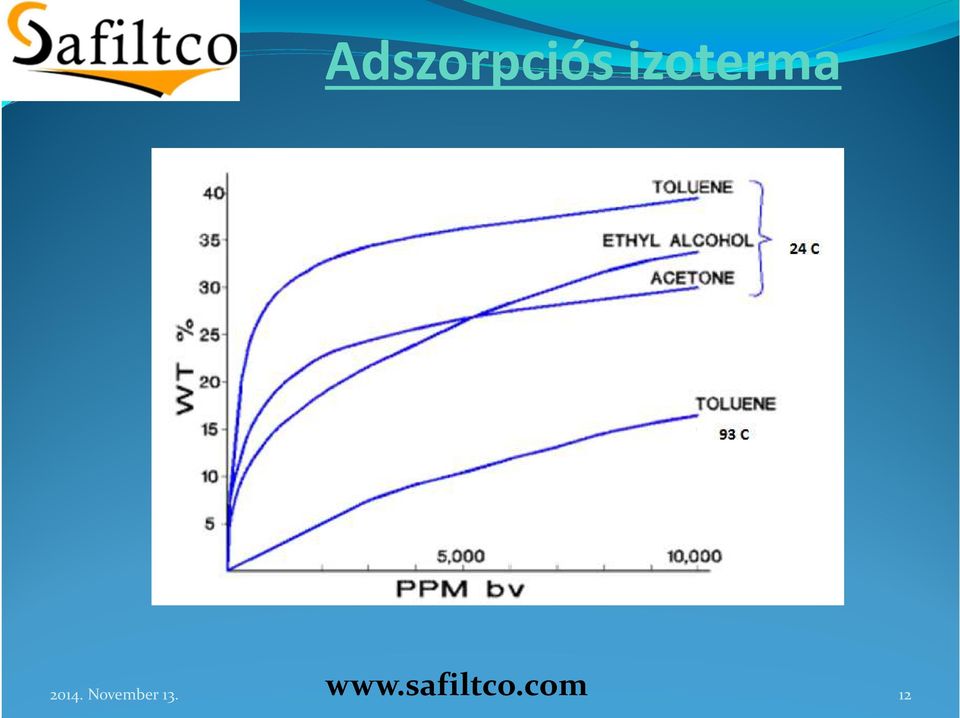

12 Adszorpciós izoterma 12

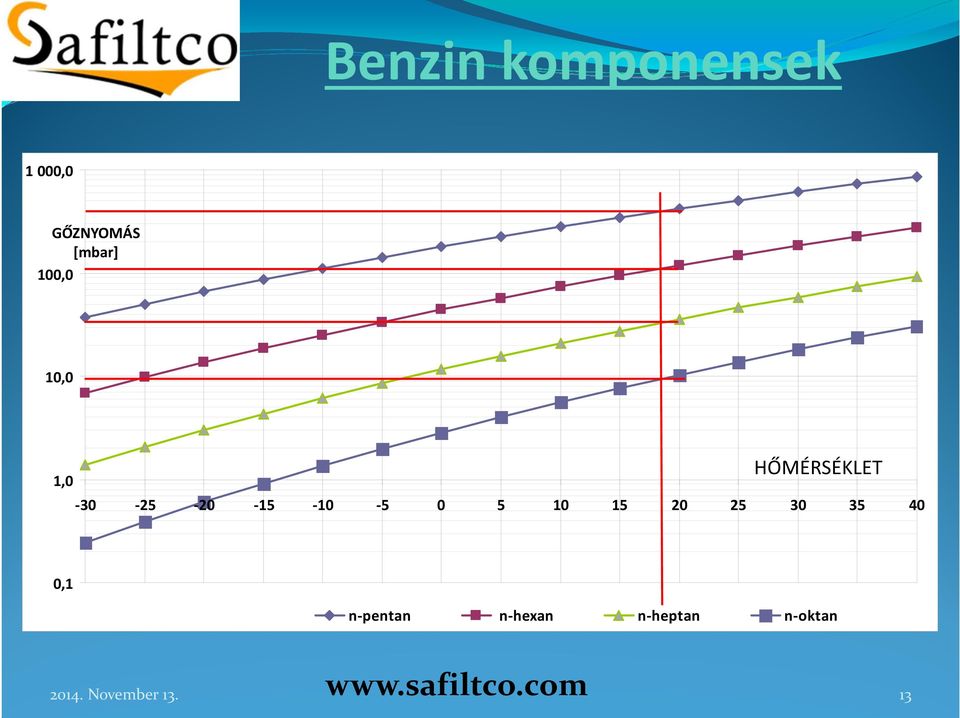

13 Benzin komponensek 1 000,0 GŐZNYOMÁS [mbar] 100,0 10,0 1,0 HŐMÉRSÉKLET ,1 n-pentan n-hexan n-heptan n-oktan 13

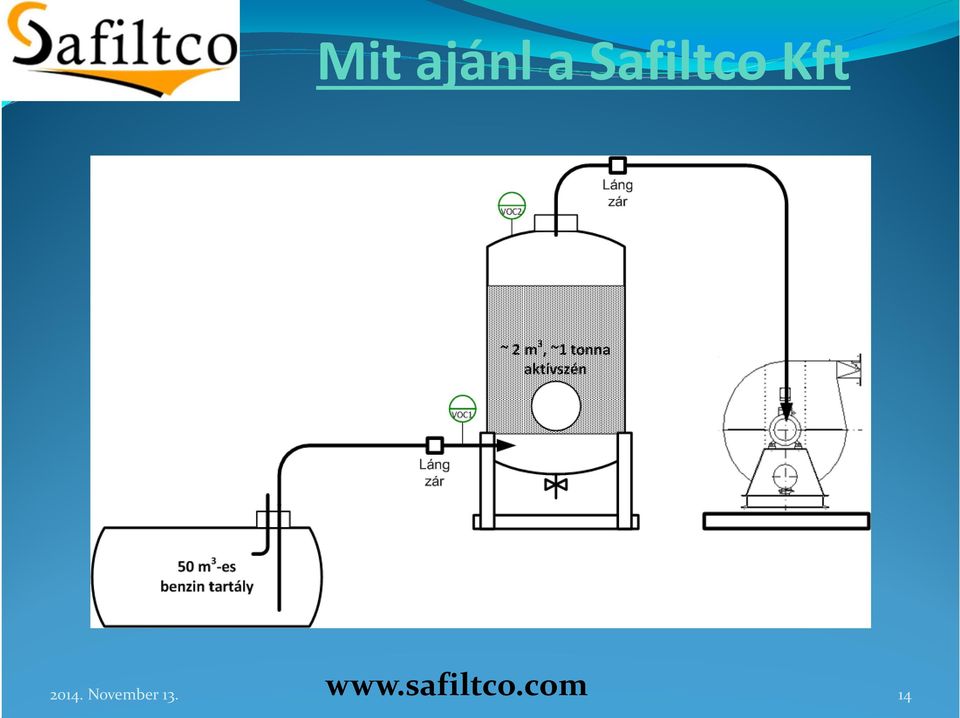

14 Mit ajánl a Safiltco Kft 14

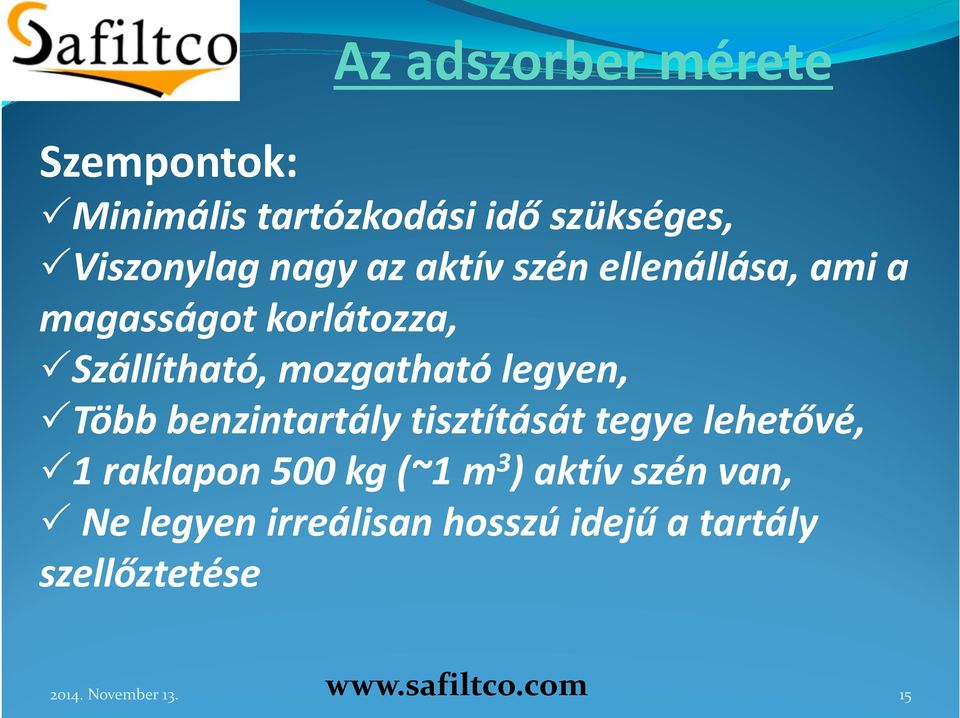

15 Az adszorber mérete Szempontok: Minimális tartózkodási idő szükséges, Viszonylag nagy az aktív szén ellenállása, ami a magasságot korlátozza, Szállítható, mozgatható legyen, Több benzintartály tisztítását tegye lehetővé, 1 raklapon 500 kg (~1 m 3 ) aktív szén van, Ne legyen irreálisan hosszú idejű a tartály szellőztetése 15

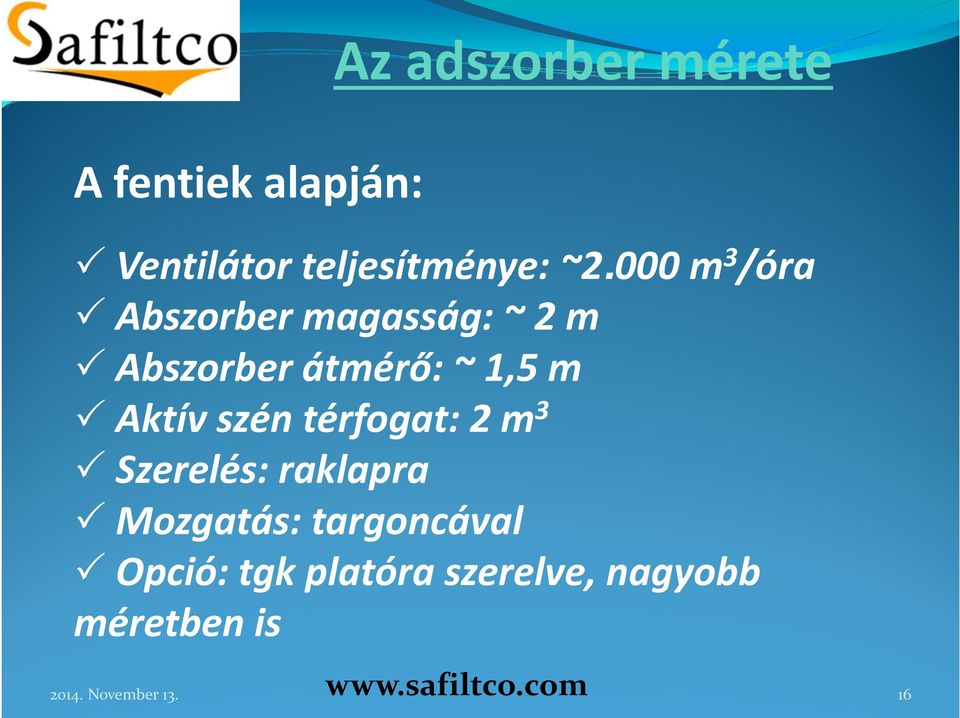

16 Az adszorber mérete A fentiek alapján: Ventilátor teljesítménye: ~2.000 m 3 /óra Abszorber magasság: ~ 2 m Abszorber átmérő: ~ 1,5 m Aktív szén térfogat: 2 m 3 Szerelés: raklapra Mozgatás: targoncával Opció: tgk platóra szerelve, nagyobb méretben is 16

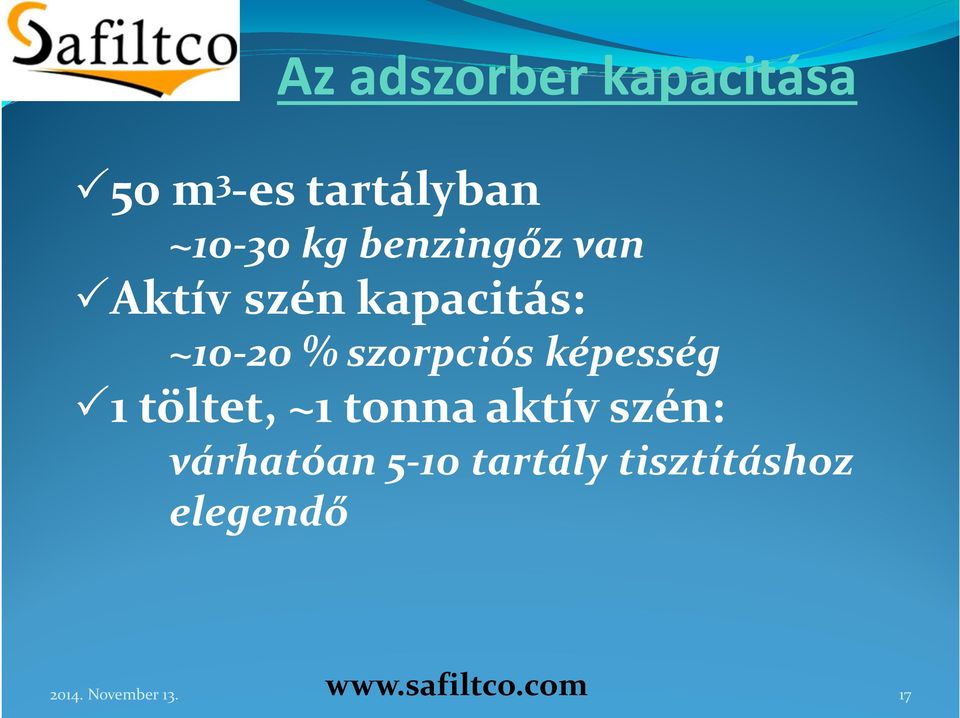

17 Az adszorber kapacitása 50 m 3 -es tartályban ~10-30 kg benzingőz van Aktív szén kapacitás: ~10-20 % szorpciós képesség 1 töltet, ~1 tonna aktív szén: várhatóan 5-10 tartály tisztításhoz elegendő 17

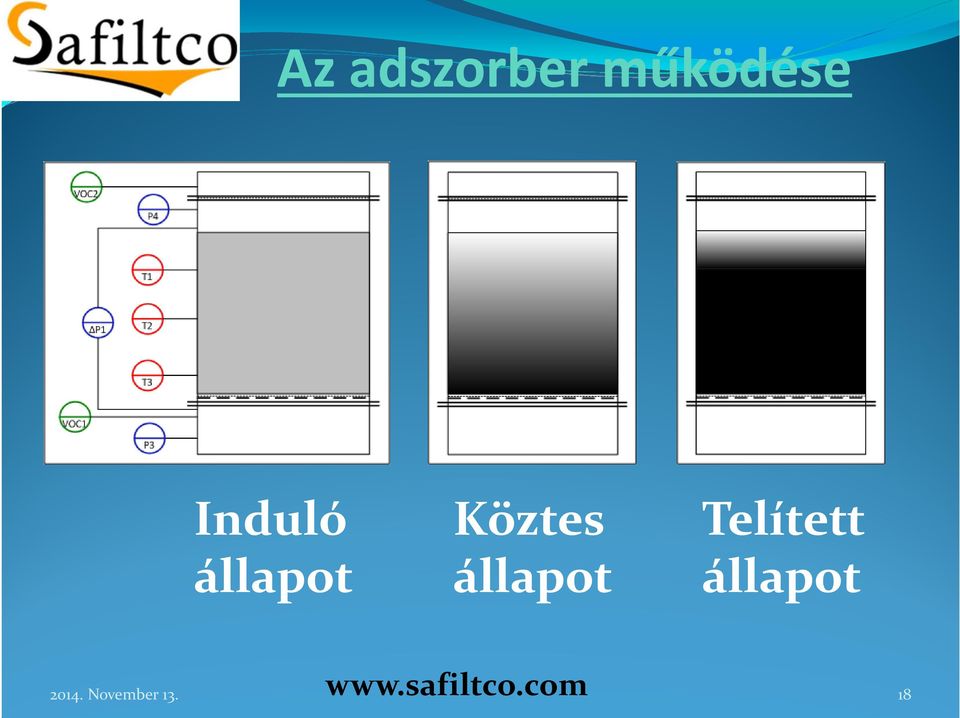

18 Az adszorber működése Induló állapot Köztes állapot Telített állapot 18

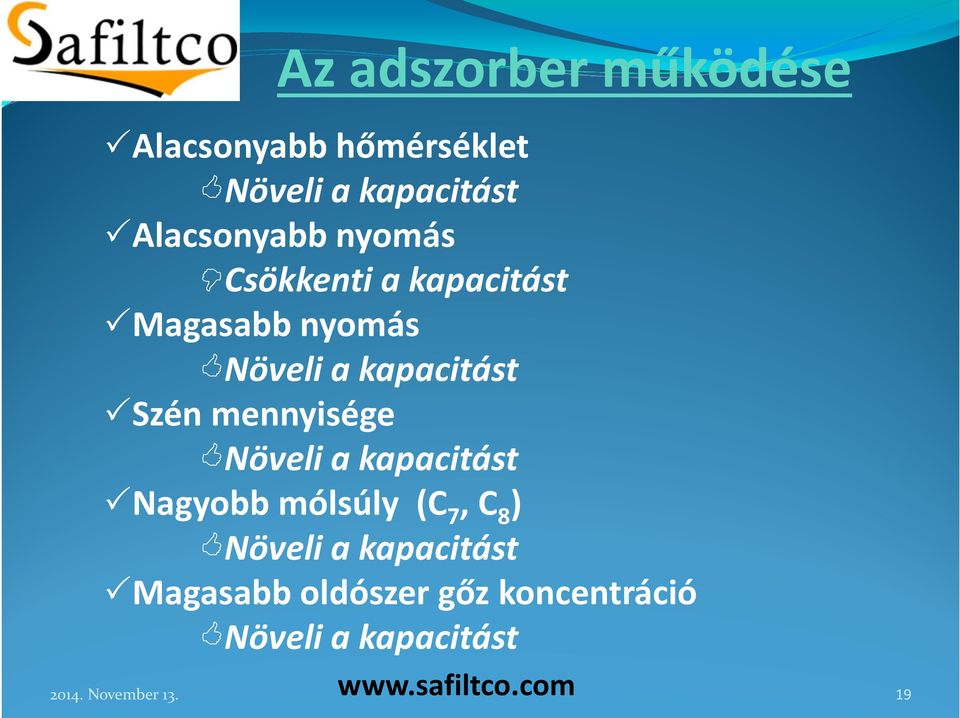

19 Az adszorber működése Alacsonyabb hőmérséklet Növeli a kapacitást Alacsonyabb nyomás Csökkenti a kapacitást Magasabb nyomás Növeli a kapacitást Szén mennyisége Növeli a kapacitást Nagyobb mólsúly (C 7, C 8 ) Növeli a kapacitást Magasabb oldószer gőz koncentráció Növeli a kapacitást 19

20 A telített adszorber Mi történik a telített adszorberrel? 20

21 Lehetőségek a telített aktív szénnel Szén csere, égetés, Szén csere, regenerálás központilag, Regenerálás az adszorberben a helyszínen, Regenerálás az adszorberben központilag. 21

22 Az aktív szén csere, égetés Költséges, Munkaigényes 22

23 Az aktív szén csere, regenerálás központilag Költséges, Munkaigényes, Nagy beruházás igénye 23

24 Az aktív szén regenerálás a helyszínen Megvalósítható, de Zóna-1 miatt a regeneráló egység hűtőgépe drága 24

25 Az aktív szén regenerálás az adszorberben központilag A mobil adszorbert szállítjuk, a telítődött aktív szénnel, Gyors csatlakoztatás a regenerálóhoz, Csak részben Atex-es a regenerálás, A A hűtőgép ára töredéke az Atex-esnek 25

26 Regeneráló egység 26

27 20 ezer m 3 -es tartályok Tartálypark 27

28 20 ezer m 3 -es tartályok Tartálypark 28

29 20 ezer m 3 -es tartályok Tartálypark 29

30 20 ezer m 3 -es tartályok Tartálypark 30

31 20 ezer m 3 -es tartályok Tartálypark 31

32 Egyebek Tűzvédelmi Megfelelőségi Tanúsítványát a GÉPMI-vel elkészíttetjük, A visszanyert benzin visszamehet arra a telephelyre, ahonnan a regenerálandó adszorber érkezett (javaslat). Egyedi igényeket figyelembe veszünk 32

33 Tartálytisztító partnerünk PETROL Üzemanyagtechnika Cím: 1047 Budapest, Fóti út 43. Levélcím: 1615 Budapest, Pf Telefon: Fax:

34 Köszönöm a figyelmet Safiltco Kft. Iroda: 1051 Budapest, Sas u. 21 GPS: , Telephely: 2522 Dág, Arany János (korábban: Ságvári) u. Hrsz. 750, Komárom-Esztergom megye GPS: , Elérhetőségek: Tel: bagi@safiltco.com web:
