1 Cooling Matters Danfoss hírek a hűtő- és légkondicionáló-ipar számára Hírek - CO 2 vezetékkomponensek, új SGP nézőüvegek Termékek - VZH fordulatszám-szabályozós kompresszor Alkalmazások - ICF Flexline Hűtős szerelő-abc - Vezetékkomponensek 1. szám 2013

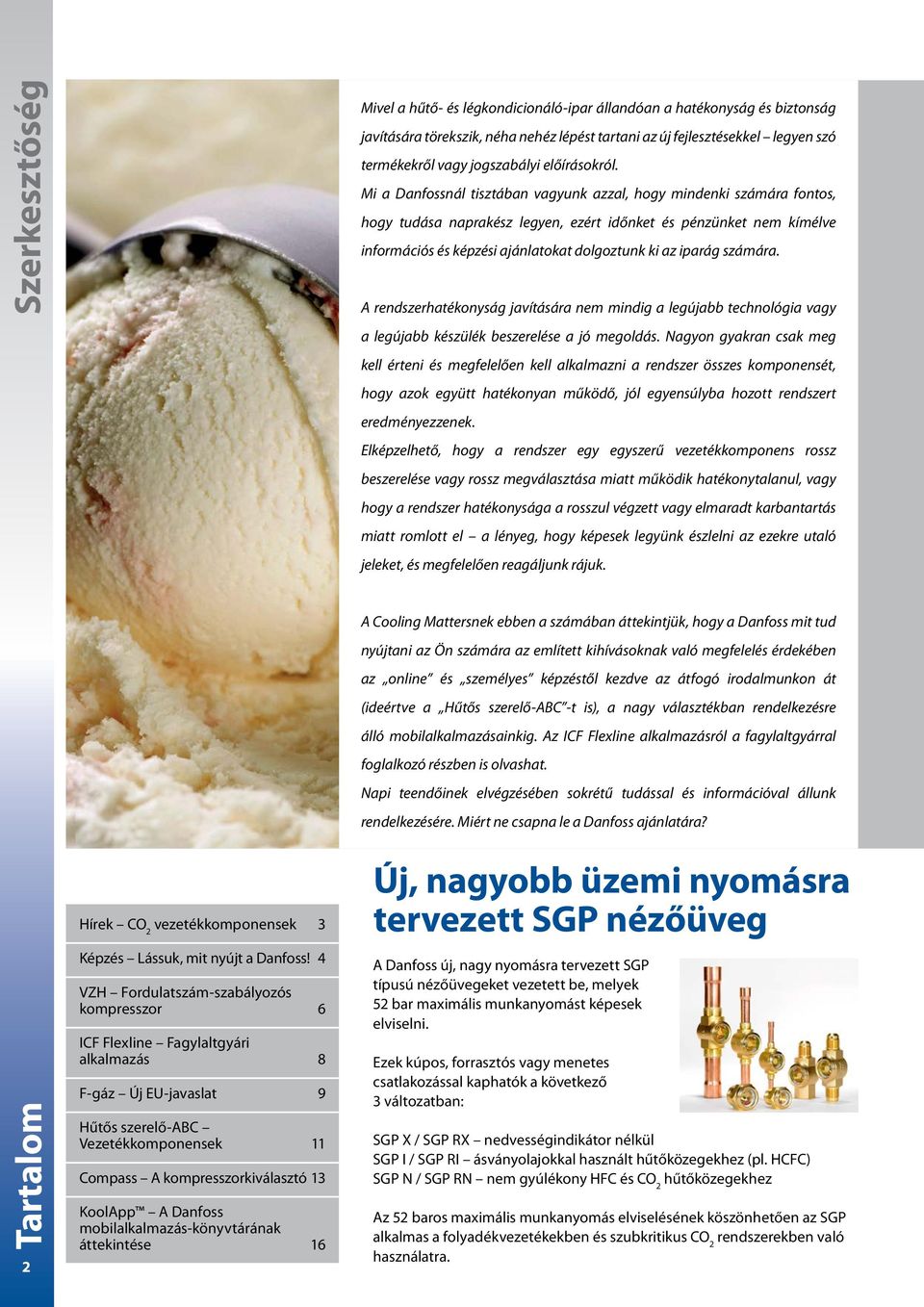

2 Szerkesztőség Mivel a hűtő- és légkondicionáló-ipar állandóan a hatékonyság és biztonság javítására törekszik, néha nehéz lépést tartani az új fejlesztésekkel legyen szó termékekről vagy jogszabályi előírásokról. Mi a Danfossnál tisztában vagyunk azzal, hogy mindenki számára fontos, hogy tudása naprakész legyen, ezért időnket és pénzünket nem kímélve információs és képzési ajánlatokat dolgoztunk ki az iparág számára. A rendszerhatékonyság javítására nem mindig a legújabb technológia vagy a legújabb készülék beszerelése a jó megoldás. Nagyon gyakran csak meg kell érteni és megfelelően kell alkalmazni a rendszer összes komponensét, hogy azok együtt hatékonyan működő, jól egyensúlyba hozott rendszert eredményezzenek. Elképzelhető, hogy a rendszer egy egyszerű vezetékkomponens rossz beszerelése vagy rossz megválasztása miatt működik hatékonytalanul, vagy hogy a rendszer hatékonysága a rosszul végzett vagy elmaradt karbantartás miatt romlott el a lényeg, hogy képesek legyünk észlelni az ezekre utaló jeleket, és megfelelően reagáljunk rájuk. Tartalom 2 Hírek CO 2 vezetékkomponensek 3 Képzés Lássuk, mit nyújt a Danfoss! 4 VZH Fordulatszám-szabályozós kompresszor 6 ICF Flexline Fagylaltgyári alkalmazás 8 F-gáz Új EU-javaslat 9 Hűtős szerelő-abc Vezetékkomponensek 11 Compass A kompresszorkiválasztó 13 KoolApp A Danfoss mobilalkalmazás-könyvtárának áttekintése 16 A Cooling Mattersnek ebben a számában áttekintjük, hogy a Danfoss mit tud nyújtani az Ön számára az említett kihívásoknak való megfelelés érdekében az online és személyes képzéstől kezdve az átfogó irodalmunkon át (ideértve a Hűtős szerelő-abc -t is), a nagy választékban rendelkezésre álló mobilalkalmazásainkig. Az ICF Flexline alkalmazásról a fagylaltgyárral foglalkozó részben is olvashat. Napi teendőinek elvégzésében sokrétű tudással és információval állunk rendelkezésére. Miért ne csapna le a Danfoss ajánlatára? Új, nagyobb üzemi nyomásra tervezett SGP nézőüveg A Danfoss új, nagy nyomásra tervezett SGP típusú nézőüvegeket vezetett be, melyek 52 bar maximális munkanyomást képesek elviselni. Ezek kúpos, forrasztós vagy menetes csatlakozással kaphatók a következő 3 változatban: SGP X / SGP RX nedvességindikátor nélkül SGP I / SGP RI ásványolajokkal használt hűtőközegekhez (pl. HCFC) SGP N / SGP RN nem gyúlékony HFC és CO 2 hűtőközegekhez Az 52 baros maximális munkanyomás elviselésének köszönhetően az SGP alkalmas a folyadékvezetékekben és szubkritikus CO 2 rendszerekben való használatra.

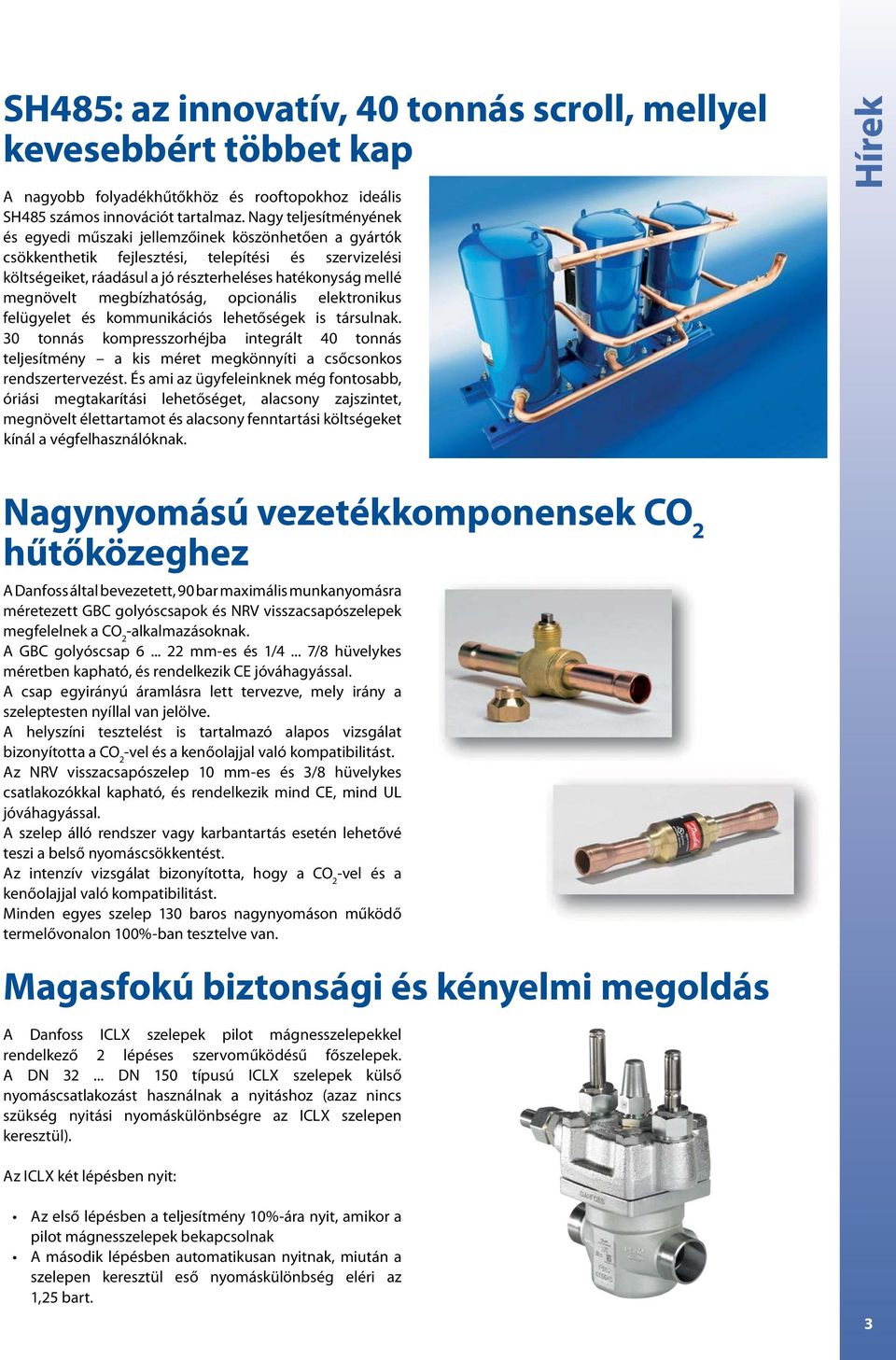

3 SH485: az innovatív, 40 tonnás scroll, mellyel kevesebbért többet kap A nagyobb folyadékhűtőkhöz és rooftopokhoz ideális SH485 számos innovációt tartalmaz. Nagy teljesítményének és egyedi műszaki jellemzőinek köszönhetően a gyártók csökkenthetik fejlesztési, telepítési és szervizelési költségeiket, ráadásul a jó részterheléses hatékonyság mellé megnövelt megbízhatóság, opcionális elektronikus felügyelet és kommunikációs lehetőségek is társulnak. 30 tonnás kompresszorhéjba integrált 40 tonnás teljesítmény a kis méret megkönnyíti a csőcsonkos rendszertervezést. És ami az ügyfeleinknek még fontosabb, óriási megtakarítási lehetőséget, alacsony zajszintet, megnövelt élettartamot és alacsony fenntartási költségeket kínál a végfelhasználóknak. Hírek Nagynyomású vezetékkomponensek CO 2 hűtőközeghez A Danfoss által bevezetett, 90 bar maximális munkanyomásra méretezett GBC golyóscsapok és NRV visszacsapószelepek megfelelnek a CO 2 -alkalmazásoknak. A GBC golyóscsap mm-es és 1/4... 7/8 hüvelykes méretben kapható, és rendelkezik CE jóváhagyással. A csap egyirányú áramlásra lett tervezve, mely irány a szeleptesten nyíllal van jelölve. A helyszíni tesztelést is tartalmazó alapos vizsgálat bizonyította a CO 2 -vel és a kenőolajjal való kompatibilitást. Az NRV visszacsapószelep 10 mm-es és 3/8 hüvelykes csatlakozókkal kapható, és rendelkezik mind CE, mind UL jóváhagyással. A szelep álló rendszer vagy karbantartás esetén lehetővé teszi a belső nyomáscsökkentést. Az intenzív vizsgálat bizonyította, hogy a CO 2 -vel és a kenőolajjal való kompatibilitást. Minden egyes szelep 130 baros nagynyomáson működő termelővonalon 100%-ban tesztelve van. Magasfokú biztonsági és kényelmi megoldás A Danfoss ICLX szelepek pilot mágnesszelepekkel rendelkező 2 lépéses szervoműködésű főszelepek. A DN DN 150 típusú ICLX szelepek külső nyomáscsatlakozást használnak a nyitáshoz (azaz nincs szükség nyitási nyomáskülönbségre az ICLX szelepen keresztül). Az ICLX két lépésben nyit: Az első lépésben a teljesítmény 10%-ára nyit, amikor a pilot mágnesszelepek bekapcsolnak A második lépésben automatikusan nyitnak, miután a szelepen keresztül eső nyomáskülönbség eléri az 1,25 bart. 3

4 Képzés Az alkalmazotti tudás értékes kincs Mi a Danfossnál tisztában vagyunk a jól képzett és nagy tudással rendelkező munkaerő előnyeivel nemcsak saját magunk, de a szélesebben vett iparág vonatkozásában is. A Danfoss ezért is elkötelezett a minőségi képzések nyújtásában. A személyes képzésektől a webináriumokig és az online e-órákig a Danfoss minden szinten képzések garmadát kínálja. Legyen szüksége bár alapfokú hűtéstechnikai képzésre vagy haladó hűtőkamra-tervezési és kiválasztással kapcsolatos képzésre van szüksége, nálunk biztos talál valamit. Akkor mi is áll rendelkezésre? Négy témakörben alakítottunk ki online tanfolyamokat: Hűtéstechnika és légkondicionálás, fűtés, erősáramú elektronika és ipari automatizálás. De a mi ágazatunk jelenti az igazi nagy dobást. Tanfolyamok hűtőkamrákról, hőszivattyúkról, CO 2 -alkalmazásokról, kiválasztóprogramokról, beszerelési módszerekről, hibaészlelésről stb... Gondoljon egy témakörre, és biztos lehet benne, hogy nálunk talál hozzá tanfolyamot. Jelenleg több mint 60 e-óra és önképző Powerpoint tanfolyam áll rendelkezésre, főleg angol nyelven, melyek közül több már le is lett fordítva német, francia, spanyol, portugál, olasz, orosz, dán, svéd és finn nyelvre. A tanfolyamok többek között a következő témaköröket tartalmazzák: Alapfokú hűtéstechnikai ismeretek, Hűtőkamrai hűtőteljesítmény-számítások, Aggregátok telepítésének és szervizelésének irányelvei, valamint A CO 2 hűtőközeggel működő élelmiszer-kiskereskedelmi hűtéstechnikai rendszerek és termékek kiválasztása. A különböző képzések egy Danfoss Learning névre keresztelt platformban lettek összegyűjtve, mely számos helyi nyelven, a nap 24 órájában online elérhető. A Danfoss Learning segítségével az Ön országában elérhető valamennyi képzéshez hozzáférhet, legyen szó bár e-órákig, webináriumról vagy személyes képzésről. Egyszerűen csak iratkozzon fel a kívánt tanfolyamra. Ja, és nem mellékesen: a Danfoss soha nem kér pénzt ezekért a tanfolyamokért! Itt egy képernyőábra látható az Alapfokú hűtéstechnikai ismeretek tanfolyam egyik animációjáról. A tanfolyamok többnyire percesek, és egy feleletválasztós teszttel érnek véget. A tanfolyam sikeres elvégzése esetén kinyomtatható az Ön eredményeit tartalmazó oklevél. 4 A szolgáltatás választott módjától függetlenül biztos lehet benne, hogy az összes tanfolyamunk a legjobb gyakorlattartási alapelveink szerint lett kialakítva, és azokat olyan tapasztalt oktatók tartják, akik szakterületüket a legkisebb részletekig ismerik. Ez garancia arra, hogy a Danfoss képzéssel töltött ideje minőségi idő lesz. Minden modulnál még minimális pontszámot is felállítottunk, hogy lássuk, hogy a tanfolyamon résztvevő megértette-e az összes modult. Attól még, hogy nem

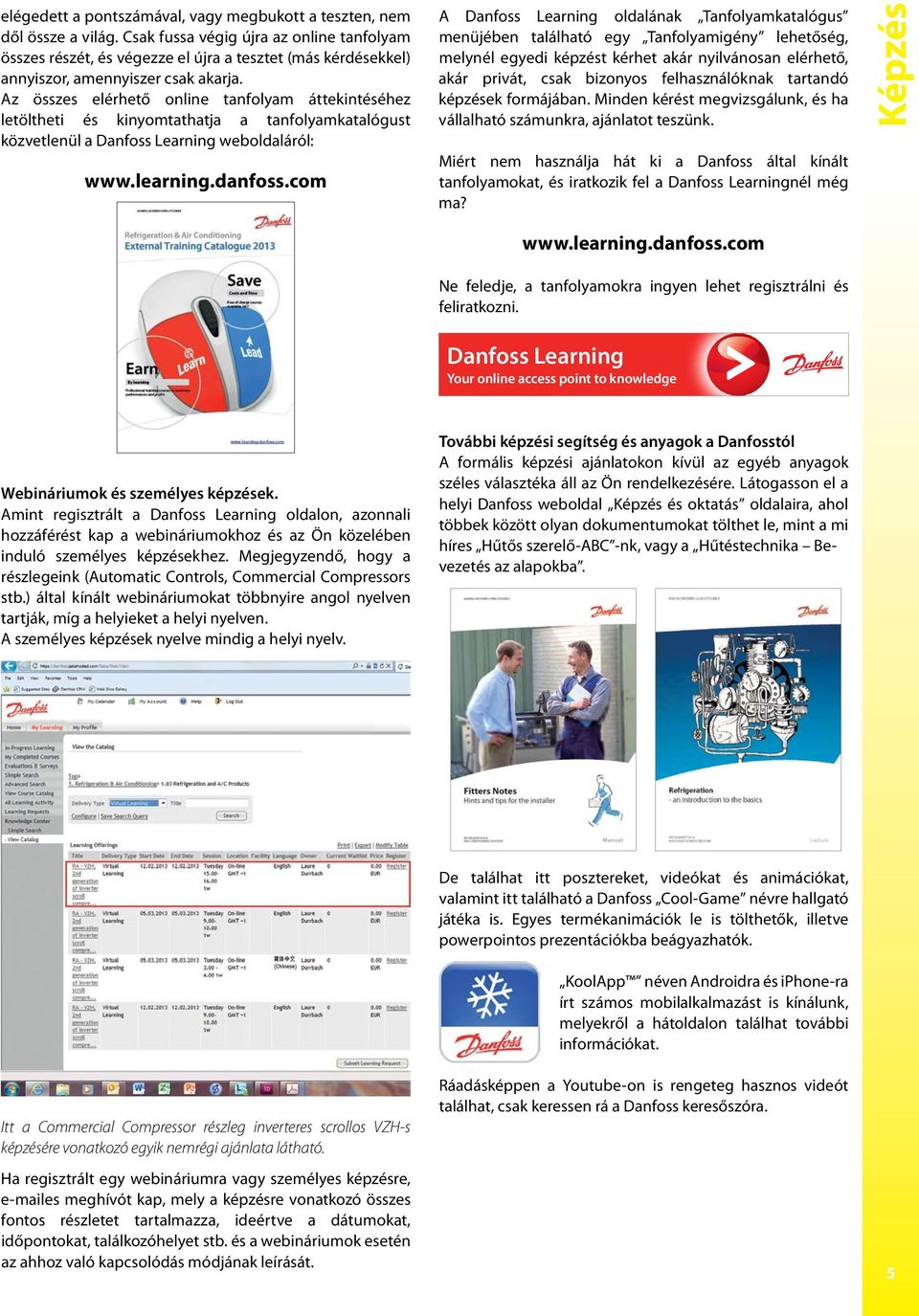

5 elégedett a pontszámával, vagy megbukott a teszten, nem dől össze a világ. Csak fussa végig újra az online tanfolyam összes részét, és végezze el újra a tesztet (más kérdésekkel) annyiszor, amennyiszer csak akarja. Az összes elérhető online tanfolyam áttekintéséhez letöltheti és kinyomtathatja a tanfolyamkatalógust közvetlenül a Danfoss Learning weboldaláról: A Danfoss Learning oldalának Tanfolyamkatalógus menüjében található egy Tanfolyamigény lehetőség, melynél egyedi képzést kérhet akár nyilvánosan elérhető, akár privát, csak bizonyos felhasználóknak tartandó képzések formájában. Minden kérést megvizsgálunk, és ha vállalható számunkra, ajánlatot teszünk. Miért nem használja hát ki a Danfoss által kínált tanfolyamokat, és iratkozik fel a Danfoss Learningnél még ma? Képzés Ne feledje, a tanfolyamokra ingyen lehet regisztrálni és feliratkozni. Danfoss Learning Your online access point to knowledge Webináriumok és személyes képzések. Amint regisztrált a Danfoss Learning oldalon, azonnali hozzáférést kap a webináriumokhoz és az Ön közelében induló személyes képzésekhez. Megjegyzendő, hogy a részlegeink (Automatic Controls, Commercial Compressors stb.) által kínált webináriumokat többnyire angol nyelven tartják, míg a helyieket a helyi nyelven. A személyes képzések nyelve mindig a helyi nyelv. További képzési segítség és anyagok a Danfosstól A formális képzési ajánlatokon kívül az egyéb anyagok széles választéka áll az Ön rendelkezésére. Látogasson el a helyi Danfoss weboldal Képzés és oktatás oldalaira, ahol többek között olyan dokumentumokat tölthet le, mint a mi híres Hűtős szerelő-abc -nk, vagy a Hűtéstechnika Bevezetés az alapokba. Itt a Commercial Compressor részleg inverteres scrollos VZH-s képzésére vonatkozó egyik nemrégi ajánlata látható. Ha regisztrált egy webináriumra vagy személyes képzésre, es meghívót kap, mely a képzésre vonatkozó összes fontos részletet tartalmazza, ideértve a dátumokat, időpontokat, találkozóhelyet stb. és a webináriumok esetén az ahhoz való kapcsolódás módjának leírását. De találhat itt posztereket, videókat és animációkat, valamint itt található a Danfoss Cool-Game névre hallgató játéka is. Egyes termékanimációk le is tölthetők, illetve powerpointos prezentációkba beágyazhatók. KoolApp néven Androidra és iphone-ra írt számos mobilalkalmazást is kínálunk, melyekről a hátoldalon találhat további információkat. Ráadásképpen a Youtube-on is rengeteg hasznos videót találhat, csak keressen rá a Danfoss keresőszóra. 5

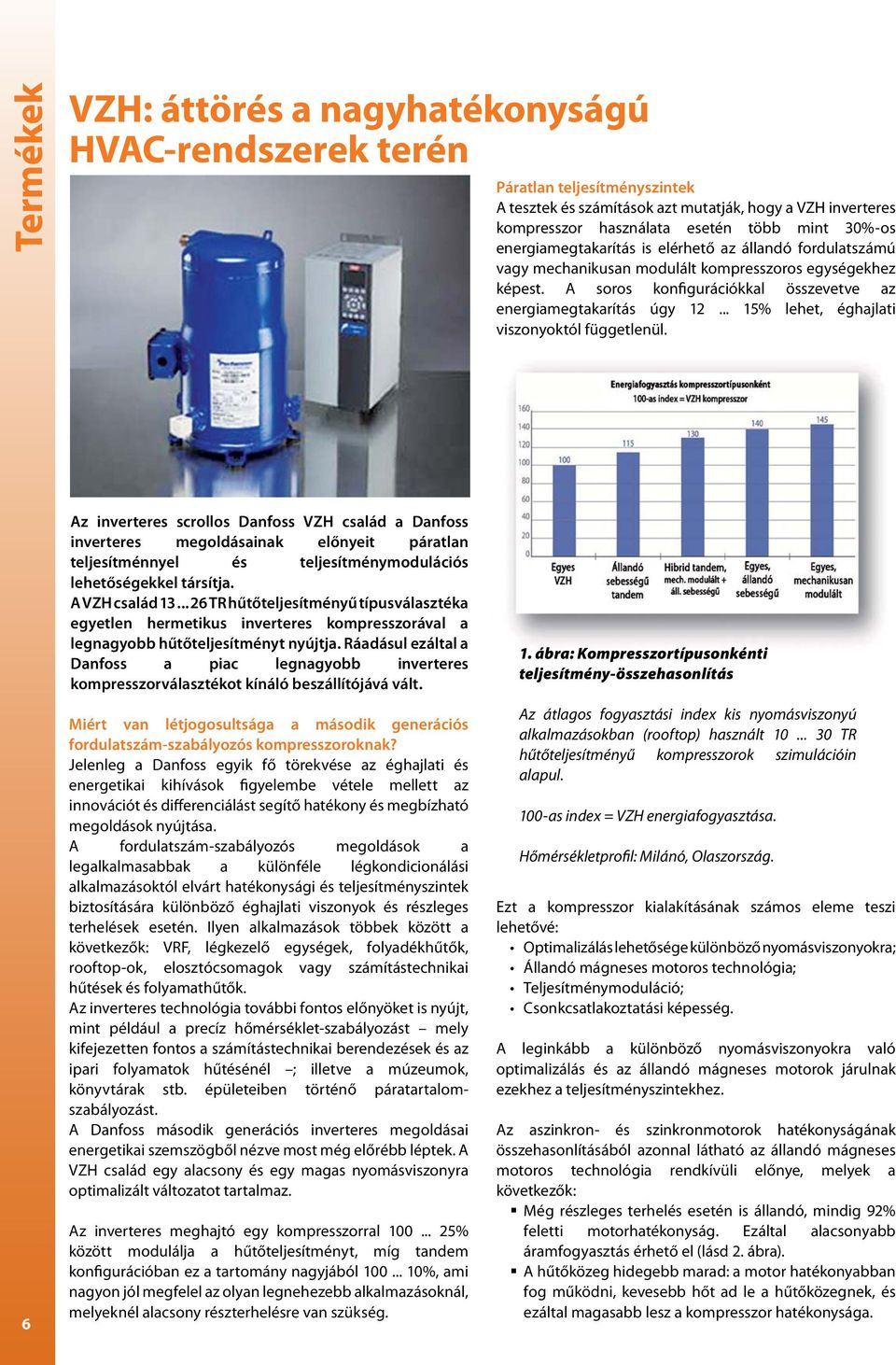

6 Termékek VZH: áttörés a nagyhatékonyságú HVAC-rendszerek terén Páratlan teljesítményszintek A tesztek és számítások azt mutatják, hogy a VZH inverteres kompresszor használata esetén több mint 30%-os energiamegtakarítás is elérhető az állandó fordulatszámú vagy mechanikusan modulált kompresszoros egységekhez képest. A soros konfigurációkkal összevetve az energiamegtakarítás úgy % lehet, éghajlati viszonyoktól függetlenül. 6 Az inverteres scrollos Danfoss VZH család a Danfoss inverteres megoldásainak előnyeit páratlan teljesítménnyel és teljesítménymodulációs lehetőségekkel társítja. A VZH család TR hűtőteljesítményű típusválasztéka egyetlen hermetikus inverteres kompresszorával a legnagyobb hűtőteljesítményt nyújtja. Ráadásul ezáltal a Danfoss a piac legnagyobb inverteres kompresszorválasztékot kínáló beszállítójává vált. Miért van létjogosultsága a második generációs fordulatszám-szabályozós kompresszoroknak? Jelenleg a Danfoss egyik fő törekvése az éghajlati és energetikai kihívások figyelembe vétele mellett az innovációt és differenciálást segítő hatékony és megbízható megoldások nyújtása. A fordulatszám-szabályozós megoldások a legalkalmasabbak a különféle légkondicionálási alkalmazásoktól elvárt hatékonysági és teljesítményszintek biztosítására különböző éghajlati viszonyok és részleges terhelések esetén. Ilyen alkalmazások többek között a következők: VRF, légkezelő egységek, folyadékhűtők, rooftop-ok, elosztócsomagok vagy számítástechnikai hűtések és folyamathűtők. Az inverteres technológia további fontos előnyöket is nyújt, mint például a precíz hőmérséklet-szabályozást mely kifejezetten fontos a számítástechnikai berendezések és az ipari folyamatok hűtésénél ; illetve a múzeumok, könyvtárak stb. épületeiben történő páratartalomszabályozást. A Danfoss második generációs inverteres megoldásai energetikai szemszögből nézve most még előrébb léptek. A VZH család egy alacsony és egy magas nyomásviszonyra optimalizált változatot tartalmaz. Az inverteres meghajtó egy kompresszorral % között modulálja a hűtőteljesítményt, míg tandem konfigurációban ez a tartomány nagyjából %, ami nagyon jól megfelel az olyan legnehezebb alkalmazásoknál, melyeknél alacsony részterhelésre van szükség. 1. ábra: Kompresszortípusonkénti teljesítmény-összehasonlítás Az átlagos fogyasztási index kis nyomásviszonyú alkalmazásokban (rooftop) használt TR hűtőteljesítményű kompresszorok szimulációin alapul. 100-as index = VZH energiafogyasztása. Hőmérsékletprofil: Milánó, Olaszország. Ezt a kompresszor kialakításának számos eleme teszi lehetővé: Optimalizálás lehetősége különböző nyomásviszonyokra; Állandó mágneses motoros technológia; Teljesítménymoduláció; Csonkcsatlakoztatási képesség. A leginkább a különböző nyomásviszonyokra való optimalizálás és az állandó mágneses motorok járulnak ezekhez a teljesítményszintekhez. Az aszinkron- és szinkronmotorok hatékonyságának összehasonlításából azonnal látható az állandó mágneses motoros technológia rendkívüli előnye, melyek a következők: Még részleges terhelés esetén is állandó, mindig 92% feletti motorhatékonyság. Ezáltal alacsonyabb áramfogyasztás érhető el (lásd 2. ábra). A hűtőközeg hidegebb marad: a motor hatékonyabban fog működni, kevesebb hőt ad le a hűtőközegnek, és ezáltal magasabb lesz a kompresszor hatékonysága.

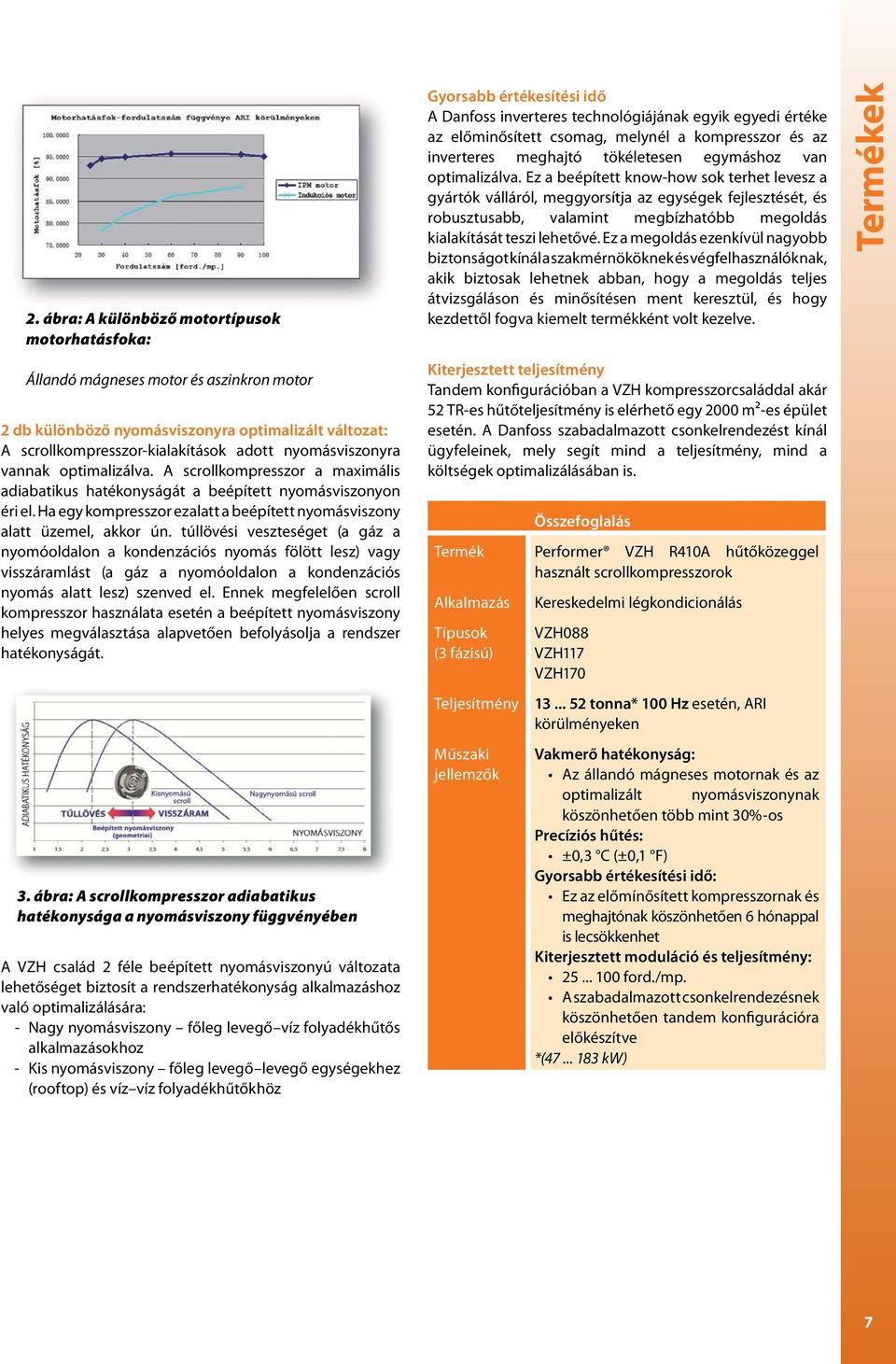

7 2. ábra: A különböző motortípusok motorhatásfoka: Állandó mágneses motor és aszinkron motor 2 db különböző nyomásviszonyra optimalizált változat: A scrollkompresszor-kialakítások adott nyomásviszonyra vannak optimalizálva. A scrollkompresszor a maximális adiabatikus hatékonyságát a beépített nyomásviszonyon éri el. Ha egy kompresszor ezalatt a beépített nyomásviszony alatt üzemel, akkor ún. túllövési veszteséget (a gáz a nyomóoldalon a kondenzációs nyomás fölött lesz) vagy visszáramlást (a gáz a nyomóoldalon a kondenzációs nyomás alatt lesz) szenved el. Ennek megfelelően scroll kompresszor használata esetén a beépített nyomásviszony helyes megválasztása alapvetően befolyásolja a rendszer hatékonyságát. 3. ábra: A scrollkompresszor adiabatikus hatékonysága a nyomásviszony függvényében A VZH család 2 féle beépített nyomásviszonyú változata lehetőséget biztosít a rendszerhatékonyság alkalmazáshoz való optimalizálására: -- Nagy nyomásviszony főleg levegő víz folyadékhűtős alkalmazásokhoz -- Kis nyomásviszony főleg levegő levegő egységekhez (rooftop) és víz víz folyadékhűtőkhöz Gyorsabb értékesítési idő A Danfoss inverteres technológiájának egyik egyedi értéke az előminősített csomag, melynél a kompresszor és az inverteres meghajtó tökéletesen egymáshoz van optimalizálva. Ez a beépített know-how sok terhet levesz a gyártók válláról, meggyorsítja az egységek fejlesztését, és robusztusabb, valamint megbízhatóbb megoldás kialakítását teszi lehetővé. Ez a megoldás ezenkívül nagyobb biztonságot kínál a szakmérnököknek és végfelhasználóknak, akik biztosak lehetnek abban, hogy a megoldás teljes átvizsgáláson és minősítésen ment keresztül, és hogy kezdettől fogva kiemelt termékként volt kezelve. Kiterjesztett teljesítmény Tandem konfigurációban a VZH kompresszorcsaláddal akár 52 TR-es hűtőteljesítmény is elérhető egy 2000 m²-es épület esetén. A Danfoss szabadalmazott csonkelrendezést kínál ügyfeleinek, mely segít mind a teljesítmény, mind a költségek optimalizálásában is. Termék Alkalmazás Típusok (3 fázisú) Teljesítmény Műszaki jellemzők Összefoglalás Performer VZH R410A hűtőközeggel használt scrollkompresszorok Kereskedelmi légkondicionálás VZH088 VZH117 VZH tonna* 100 Hz esetén, ARI körülményeken Vakmerő hatékonyság: Az állandó mágneses motornak és az optimalizált nyomásviszonynak köszönhetően több mint 30%-os Precíziós hűtés: ±0,3 C (±0,1 F) Gyorsabb értékesítési idő: Ez az előmínősített kompresszornak és meghajtónak köszönhetően 6 hónappal is lecsökkenhet Kiterjesztett moduláció és teljesítmény: ford./mp. A szabadalmazott csonkelrendezésnek köszönhetően tandem konfigurációra előkészítve *( kw) Termékek 7

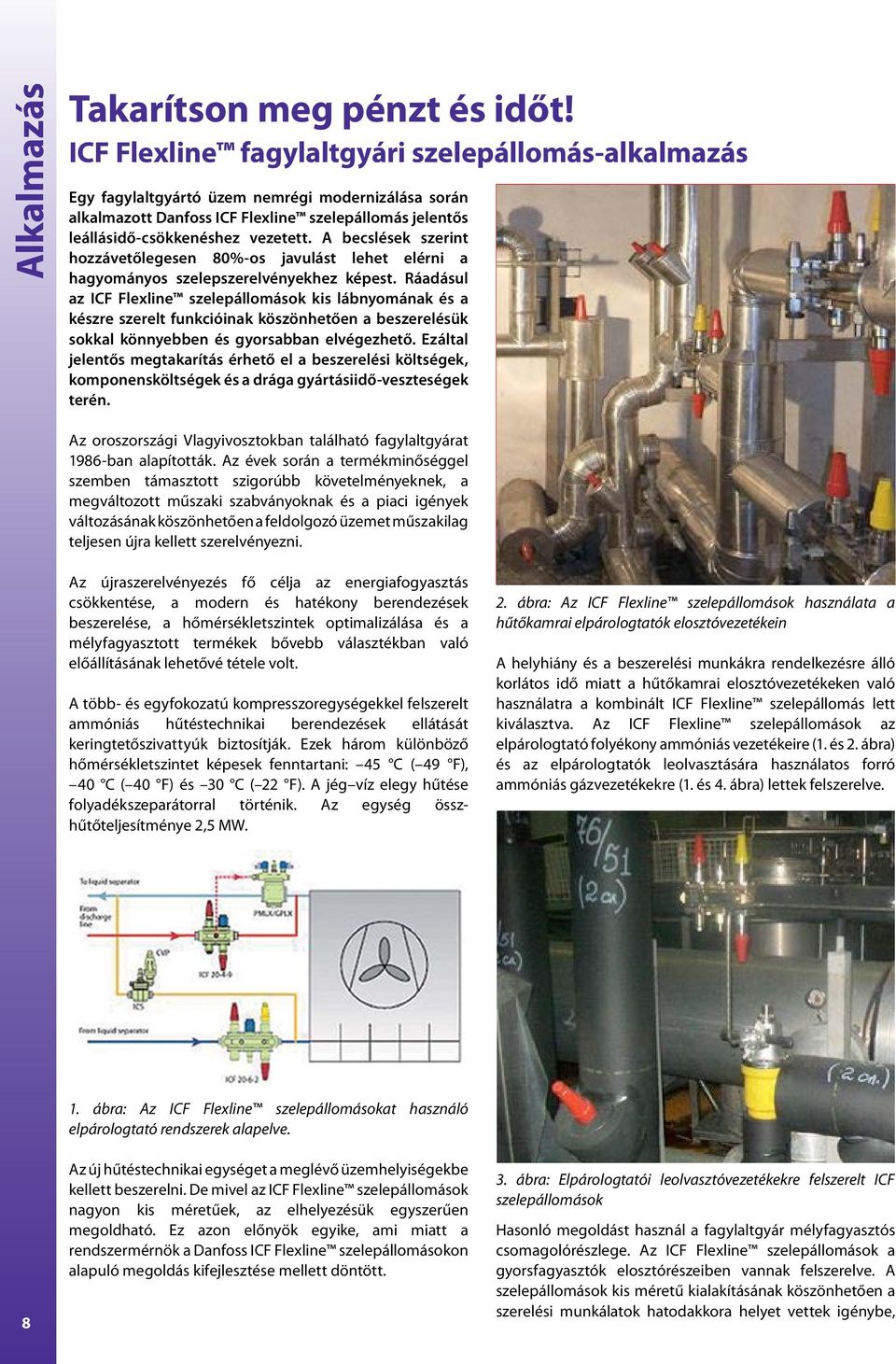

8 Alkalmazás Takarítson meg pénzt és időt! ICF Flexline fagylaltgyári szelepállomás-alkalmazás Egy fagylaltgyártó üzem nemrégi modernizálása során alkalmazott Danfoss ICF Flexline szelepállomás jelentős leállásidő-csökkenéshez vezetett. A becslések szerint hozzávetőlegesen 80%-os javulást lehet elérni a hagyományos szelepszerelvényekhez képest. Ráadásul az ICF Flexline szelepállomások kis lábnyomának és a készre szerelt funkcióinak köszönhetően a beszerelésük sokkal könnyebben és gyorsabban elvégezhető. Ezáltal jelentős megtakarítás érhető el a beszerelési költségek, komponensköltségek és a drága gyártásiidő-veszteségek terén. Az oroszországi Vlagyivosztokban található fagylaltgyárat 1986-ban alapították. Az évek során a termékminőséggel szemben támasztott szigorúbb követelményeknek, a megváltozott műszaki szabványoknak és a piaci igények változásának köszönhetően a feldolgozó üzemet műszakilag teljesen újra kellett szerelvényezni. Az újraszerelvényezés fő célja az energiafogyasztás csökkentése, a modern és hatékony berendezések beszerelése, a hőmérsékletszintek optimalizálása és a mélyfagyasztott termékek bővebb választékban való előállításának lehetővé tétele volt. A több- és egyfokozatú kompresszoregységekkel felszerelt ammóniás hűtéstechnikai berendezések ellátását keringtetőszivattyúk biztosítják. Ezek három különböző hőmérsékletszintet képesek fenntartani: 45 C ( 49 F), 40 C ( 40 F) és 30 C ( 22 F). A jég víz elegy hűtése folyadékszeparátorral történik. Az egység összhűtőteljesítménye 2,5 MW. 2. ábra: Az ICF Flexline szelepállomások használata a hűtőkamrai elpárologtatók elosztóvezetékein A helyhiány és a beszerelési munkákra rendelkezésre álló korlátos idő miatt a hűtőkamrai elosztóvezetékeken való használatra a kombinált ICF Flexline szelepállomás lett kiválasztva. Az ICF Flexline szelepállomások az elpárologtató folyékony ammóniás vezetékeire (1. és 2. ábra) és az elpárologtatók leolvasztására használatos forró ammóniás gázvezetékekre (1. és 4. ábra) lettek felszerelve ábra: Az ICF Flexline szelepállomásokat használó elpárologtató rendszerek alapelve. Az új hűtéstechnikai egységet a meglévő üzemhelyiségekbe kellett beszerelni. De mivel az ICF Flexline szelepállomások nagyon kis méretűek, az elhelyezésük egyszerűen megoldható. Ez azon előnyök egyike, ami miatt a rendszermérnök a Danfoss ICF Flexline szelepállomásokon alapuló megoldás kifejlesztése mellett döntött. 3. ábra: Elpárologtatói leolvasztóvezetékekre felszerelt ICF szelepállomások Hasonló megoldást használ a fagylaltgyár mélyfagyasztós csomagolórészlege. Az ICF Flexline szelepállomások a gyorsfagyasztók elosztórészeiben vannak felszerelve. A szelepállomások kis méretű kialakításának köszönhetően a szerelési munkálatok hatodakkora helyet vettek igénybe,

9 mint amennyi a hagyományos szelepszerelvényekhez kellett volna. Ezenkívül az ICF Flexline szelepállomások beszerelését akár 80%-kal kevesebb idő alatt is el lehet végezni, ami azt jelenti, hogy a gyártási folyamat szerelés miatti megszakítása jelentősen lerövidíthető. 4. ábra: ICF Flexline szelepállomások a leolvasztóvezetékeken Az ICF Flexline szelepállomás kialakításához az alapot egy egy lábnál rövidebb hosszúságú, többcsatlakozós ház adja, mely helyt ad a kifejezetten a vevő alkalmazásaihoz választott funkciómodulok kombinációjának. Az ICF Flexline házára többek között elzárószelepes, szennyszűrős, mágnesszelepes, visszacsapószelepes, kombinált elzáró-, illetve visszacsapószelepes, valamint motoros vagy kézi expanziós szelepes moduláris funkcióbetétek szerelhetők föl. Az oldalsó csatlakozók az 1., 2. és 3. ábra szerinti módon is használható. A megrendelt szelepállomásokat a Danfoss teljesen bevizsgált, szerelésre kész és csupán két helyen hegesztett állapotban szállítja, ráadásul a beszerelésükhöz nem kell szétszerelni ezeket az egységeket. Az ICF Flexline szelepállomásokban használt részegységek egységesítésének, a szelepállomások kis méretének és a szelepállomások működtetéséhez használt ammónia kis mennyiségének köszönhetően az ICF Flexline szelepállomások beszerelését gyorsan és kényelmesen sikerült elvégezni. Szeretnénk köszönetet mondani az OOO OK vállalat műszaki igazgatójának, M.Sc. Kalunov úrnak, és a fagylaltgyár kompresszorboltját vezető Mucsenkó úrnak a cikk megírásában nyújtott segítségéért. Alkalmazás Új uniós javaslat a fluortartalmú gázok (F-gázok) kibocsátásának jelentős visszaszorítása érdekében A szén-dioxidnál mintegy 23 ezerszer erősebb globális felmelegedési potenciállal (GWP) bíró F-gázok kibocsátása 60%-kal nőtt 1990 óta, miközben minden más üvegházhatású gáz esetében csökkenés figyelhető meg től fokozatosan korlátoznák a HFC-k összfelhasználását, mely ily módon lépcsőzetesen, a mai forgalom egyötödére csökkenne. Az intézkedés az R22 forgalomból való sikeres kivonásának tapasztalatára épít. E téren az EU-n belül a nemzetközi egyezményben rögzített határidő előtt 10 évvel teljesült a cél novemberének elején az Európai Bizottság javaslatot tett a fluortartalmú gázok (F-gázok) kibocsátásának jelentős visszaszorítása érdekében. A következő cikkben összefoglaljuk az ezzel a témával kapcsolatos legfrissebb híreket. 1. Előszó Az uniós javaslat nagy lépést jelent a jó irányba. Az aktív környezetvédelemnek prioritásnak kell lennie. A Montreali Jegyzőkönyv aláírásának 25. évfordulóján a jogszabály nemcsak az éghajlatváltozás mérsékléséhez járul hozzá, de egyúttal üzleti lehetőségeket is teremt. 2. Tárgy Ez a rendeletjavaslat fenntartja az F-gáz rendeletek jelenlegi előírásait, és módosítja azokat annak érdekében, hogy biztosítsa a nemzeti hatóságok jogszabályainak jobb végrehajtását és érvényesítését. A jelenlegi F-gáz rendeleteket lásd alább: > > 842/2006/EK rendelet F-gáz rendelet > > 1516/2007/EK rendelet Az egyes fluortartalmú üvegházhatású gázokat tartalmazó helyhez kötött hűtő-, légkondicionáló és hőszivattyúberendezések általános szivárgásellenőrzési követelményeinek megállapítása > > 1493/2007/EK rendelet Az egyes fluortartalmú, üvegházhatást okozó gázok gyártói, importőrei és exportőrei által benyújtandó jelentés formájának megállapítása Hűtőközegek 9

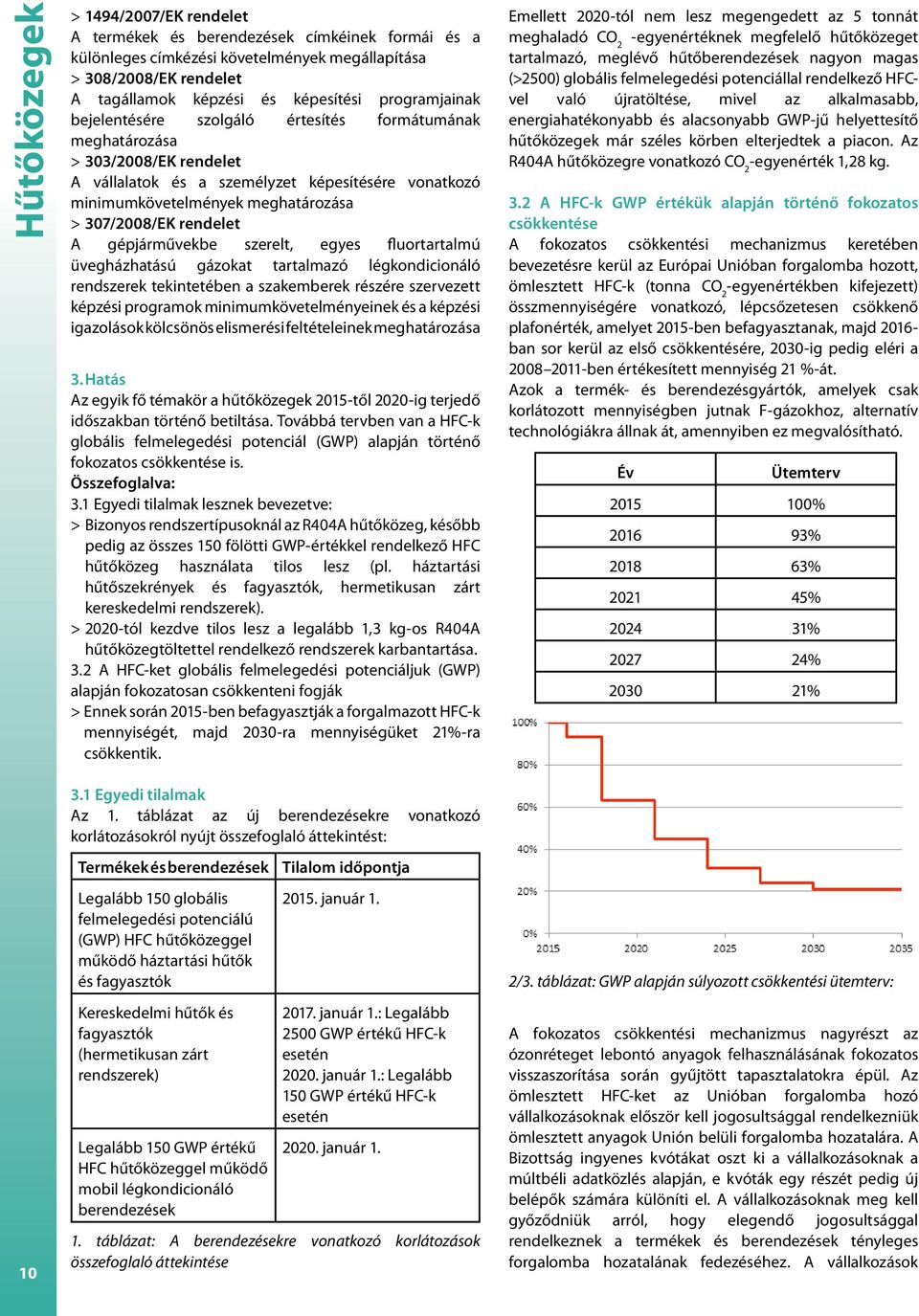

10 Hűtőközegek > > 1494/2007/EK rendelet A termékek és berendezések címkéinek formái és a különleges címkézési követelmények megállapítása > > 308/2008/EK rendelet A tagállamok képzési és képesítési programjainak bejelentésére szolgáló értesítés formátumának meghatározása > > 303/2008/EK rendelet A vállalatok és a személyzet képesítésére vonatkozó minimumkövetelmények meghatározása > > 307/2008/EK rendelet A gépjárművekbe szerelt, egyes fluortartalmú üvegházhatású gázokat tartalmazó légkondicionáló rendszerek tekintetében a szakemberek részére szervezett képzési programok minimumkövetelményeinek és a képzési igazolások kölcsönös elismerési feltételeinek meghatározása 3. Hatás Az egyik fő témakör a hűtőközegek 2015-től 2020-ig terjedő időszakban történő betiltása. Továbbá tervben van a HFC-k globális felmelegedési potenciál (GWP) alapján történő fokozatos csökkentése is. Összefoglalva: 3.1 Egyedi tilalmak lesznek bevezetve: > > Bizonyos rendszertípusoknál az R404A hűtőközeg, később pedig az összes 150 fölötti GWP-értékkel rendelkező HFC hűtőközeg használata tilos lesz (pl. háztartási hűtőszekrények és fagyasztók, hermetikusan zárt kereskedelmi rendszerek). > > 2020-tól kezdve tilos lesz a legalább 1,3 kg-os R404A hűtőközegtöltettel rendelkező rendszerek karbantartása. 3.2 A HFC-ket globális felmelegedési potenciáljuk (GWP) alapján fokozatosan csökkenteni fogják > > Ennek során 2015-ben befagyasztják a forgalmazott HFC-k mennyiségét, majd 2030-ra mennyiségüket 21%-ra csökkentik. Emellett 2020-tól nem lesz megengedett az 5 tonnát meghaladó CO 2 -egyenértéknek megfelelő hűtőközeget tartalmazó, meglévő hűtőberendezések nagyon magas (>2500) globális felmelegedési potenciállal rendelkező HFCvel való újratöltése, mivel az alkalmasabb, energiahatékonyabb és alacsonyabb GWP-jű helyettesítő hűtőközegek már széles körben elterjedtek a piacon. Az R404A hűtőközegre vonatkozó CO 2 -egyenérték 1,28 kg. 3.2 A HFC-k GWP értékük alapján történő fokozatos csökkentése A fokozatos csökkentési mechanizmus keretében bevezetésre kerül az Európai Unióban forgalomba hozott, ömlesztett HFC-k (tonna CO 2 -egyenértékben kifejezett) összmennyiségére vonatkozó, lépcsőzetesen csökkenő plafonérték, amelyet 2015-ben befagyasztanak, majd ban sor kerül az első csökkentésére, 2030-ig pedig eléri a ben értékesített mennyiség 21 %-át. Azok a termék- és berendezésgyártók, amelyek csak korlátozott mennyiségben jutnak F-gázokhoz, alternatív technológiákra állnak át, amennyiben ez megvalósítható. Év Ütemterv % % % % % % % Egyedi tilalmak Az 1. táblázat az új berendezésekre vonatkozó korlátozásokról nyújt összefoglaló áttekintést: Termékek és berendezések Legalább 150 globális felmelegedési potenciálú (GWP) HFC hűtőközeggel működő háztartási hűtők és fagyasztók Kereskedelmi hűtők és fagyasztók (hermetikusan zárt rendszerek) Legalább 150 GWP értékű HFC hűtőközeggel működő mobil légkondicionáló berendezések Tilalom időpontja január január 1.: Legalább 2500 GWP értékű HFC-k esetén január 1.: Legalább 150 GWP értékű HFC-k esetén január táblázat: A berendezésekre vonatkozó korlátozások összefoglaló áttekintése 2/3. táblázat: GWP alapján súlyozott csökkentési ütemterv: A fokozatos csökkentési mechanizmus nagyrészt az ózonréteget lebontó anyagok felhasználásának fokozatos visszaszorítása során gyűjtött tapasztalatokra épül. Az ömlesztett HFC-ket az Unióban forgalomba hozó vállalkozásoknak először kell jogosultsággal rendelkezniük ömlesztett anyagok Unión belüli forgalomba hozatalára. A Bizottság ingyenes kvótákat oszt ki a vállalkozásoknak a múltbéli adatközlés alapján, e kvóták egy részét pedig új belépők számára különíti el. A vállalkozásoknak meg kell győződniük arról, hogy elegendő jogosultsággal rendelkeznek a termékek és berendezések tényleges forgalomba hozatalának fedezéséhez. A vállalkozások

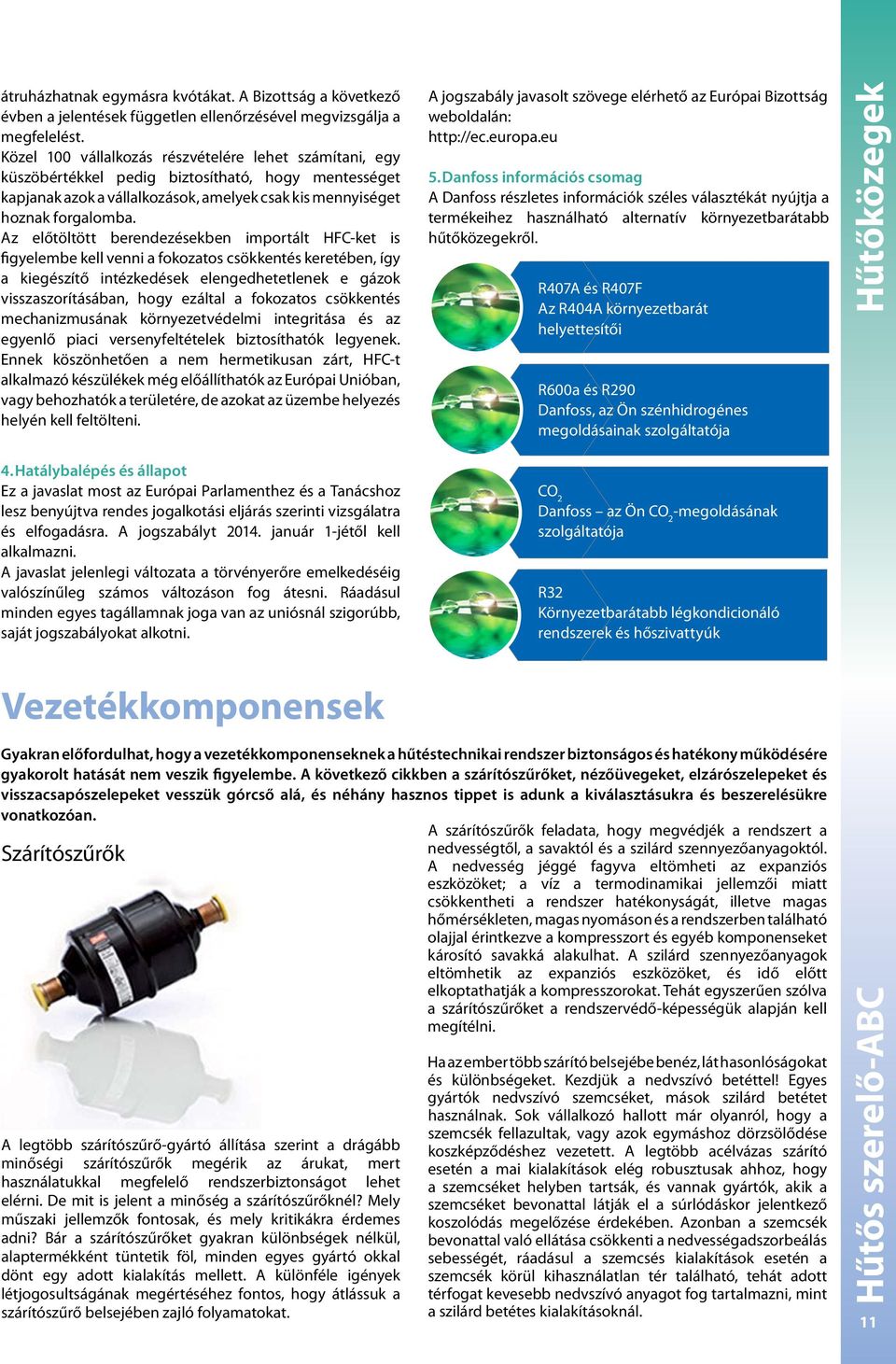

11 átruházhatnak egymásra kvótákat. A Bizottság a következő évben a jelentések független ellenőrzésével megvizsgálja a megfelelést. Közel 100 vállalkozás részvételére lehet számítani, egy küszöbértékkel pedig biztosítható, hogy mentességet kapjanak azok a vállalkozások, amelyek csak kis mennyiséget hoznak forgalomba. Az előtöltött berendezésekben importált HFC-ket is figyelembe kell venni a fokozatos csökkentés keretében, így a kiegészítő intézkedések elengedhetetlenek e gázok visszaszorításában, hogy ezáltal a fokozatos csökkentés mechanizmusának környezetvédelmi integritása és az egyenlő piaci versenyfeltételek biztosíthatók legyenek. Ennek köszönhetően a nem hermetikusan zárt, HFC-t alkalmazó készülékek még előállíthatók az Európai Unióban, vagy behozhatók a területére, de azokat az üzembe helyezés helyén kell feltölteni. 4. Hatálybalépés és állapot Ez a javaslat most az Európai Parlamenthez és a Tanácshoz lesz benyújtva rendes jogalkotási eljárás szerinti vizsgálatra és elfogadásra. A jogszabályt január 1-jétől kell alkalmazni. A javaslat jelenlegi változata a törvényerőre emelkedéséig valószínűleg számos változáson fog átesni. Ráadásul minden egyes tagállamnak joga van az uniósnál szigorúbb, saját jogszabályokat alkotni. Vezetékkomponensek A legtöbb szárítószűrő-gyártó állítása szerint a drágább minőségi szárítószűrők megérik az árukat, mert használatukkal megfelelő rendszerbiztonságot lehet elérni. De mit is jelent a minőség a szárítószűrőknél? Mely műszaki jellemzők fontosak, és mely kritikákra érdemes adni? Bár a szárítószűrőket gyakran különbségek nélkül, alaptermékként tüntetik föl, minden egyes gyártó okkal dönt egy adott kialakítás mellett. A különféle igények létjogosultságának megértéséhez fontos, hogy átlássuk a szárítószűrő belsejében zajló folyamatokat. A jogszabály javasolt szövege elérhető az Európai Bizottság weboldalán: 5. Danfoss információs csomag A Danfoss részletes információk széles választékát nyújtja a termékeihez használható alternatív környezetbarátabb hűtőközegekről. R407A és R407F Az R404A környezetbarát helyettesítői R600a és R290 Danfoss, az Ön szénhidrogénes megoldásainak szolgáltatója CO 2 Danfoss az Ön CO 2 -megoldásának szolgáltatója R32 Környezetbarátabb légkondicionáló rendszerek és hőszivattyúk Gyakran előfordulhat, hogy a vezetékkomponenseknek a hűtéstechnikai rendszer biztonságos és hatékony működésére gyakorolt hatását nem veszik figyelembe. A következő cikkben a szárítószűrőket, nézőüvegeket, elzárószelepeket és visszacsapószelepeket vesszük górcső alá, és néhány hasznos tippet is adunk a kiválasztásukra és beszerelésükre vonatkozóan. A szárítószűrők feladata, hogy megvédjék a rendszert a Szárítószűrők nedvességtől, a savaktól és a szilárd szennyezőanyagoktól. A nedvesség jéggé fagyva eltömheti az expanziós eszközöket; a víz a termodinamikai jellemzői miatt csökkentheti a rendszer hatékonyságát, illetve magas hőmérsékleten, magas nyomáson és a rendszerben található olajjal érintkezve a kompresszort és egyéb komponenseket károsító savakká alakulhat. A szilárd szennyezőanyagok eltömhetik az expanziós eszközöket, és idő előtt elkoptathatják a kompresszorokat. Tehát egyszerűen szólva a szárítószűrőket a rendszervédő-képességük alapján kell megítélni. Ha az ember több szárító belsejébe benéz, lát hasonlóságokat és különbségeket. Kezdjük a nedvszívó betéttel! Egyes gyártók nedvszívó szemcséket, mások szilárd betétet használnak. Sok vállalkozó hallott már olyanról, hogy a szemcsék fellazultak, vagy azok egymáshoz dörzsölődése koszképződéshez vezetett. A legtöbb acélvázas szárító esetén a mai kialakítások elég robusztusak ahhoz, hogy a szemcséket helyben tartsák, és vannak gyártók, akik a szemcséket bevonattal látják el a súrlódáskor jelentkező koszolódás megelőzése érdekében. Azonban a szemcsék bevonattal való ellátása csökkenti a nedvességadszorbeálás sebességét, ráadásul a szemcsés kialakítások esetén a szemcsék körül kihasználatlan tér található, tehát adott térfogat kevesebb nedvszívó anyagot fog tartalmazni, mint a szilárd betétes kialakításoknál. Hűtős szerelő-abc Hűtőközegek 11

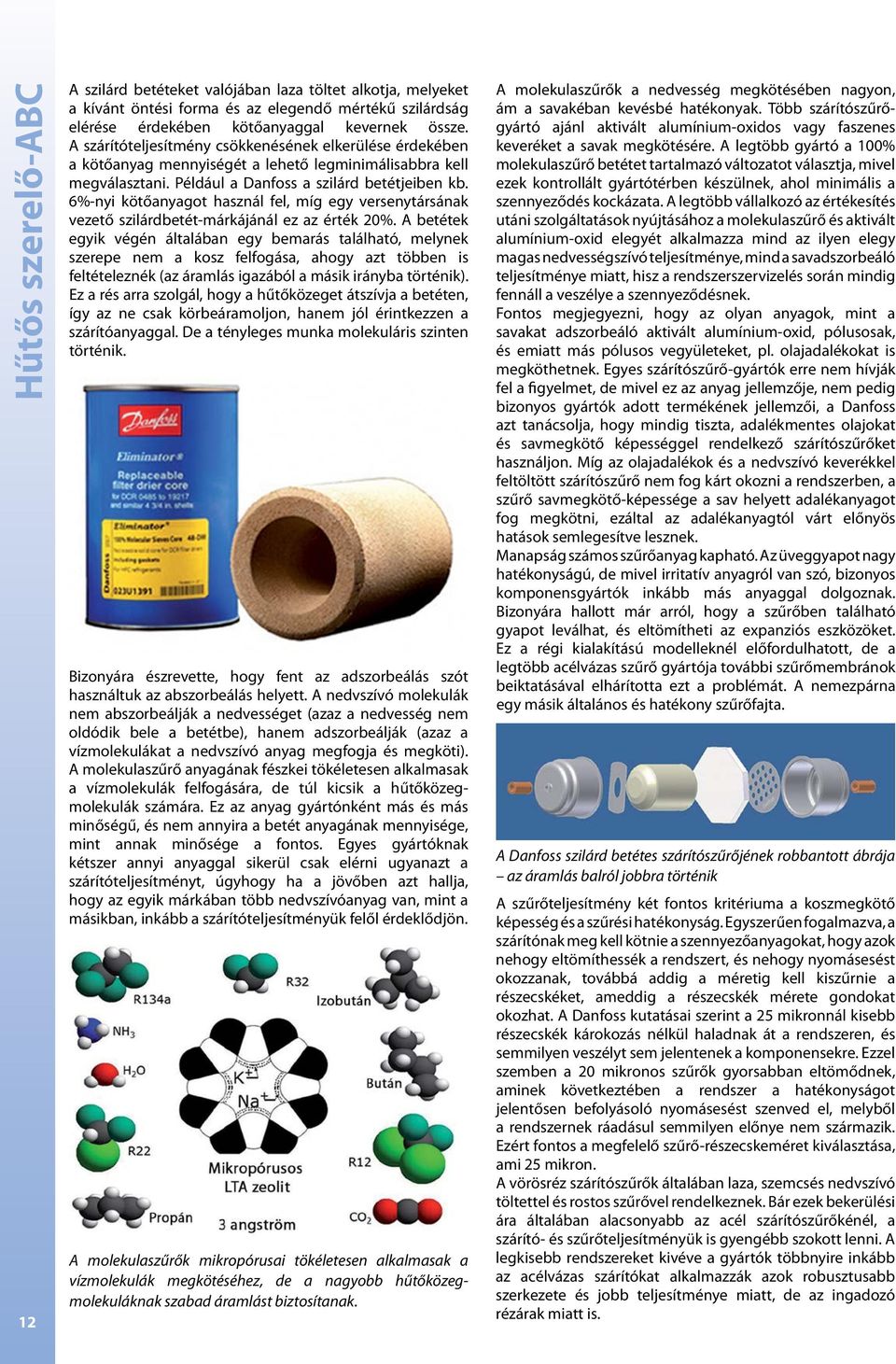

12 Hűtős szerelő-abc 12 A szilárd betéteket valójában laza töltet alkotja, melyeket a kívánt öntési forma és az elegendő mértékű szilárdság elérése érdekében kötőanyaggal kevernek össze. A szárítóteljesítmény csökkenésének elkerülése érdekében a kötőanyag mennyiségét a lehető legminimálisabbra kell megválasztani. Például a Danfoss a szilárd betétjeiben kb. 6%-nyi kötőanyagot használ fel, míg egy versenytársának vezető szilárdbetét-márkájánál ez az érték 20%. A betétek egyik végén általában egy bemarás található, melynek szerepe nem a kosz felfogása, ahogy azt többen is feltételeznék (az áramlás igazából a másik irányba történik). Ez a rés arra szolgál, hogy a hűtőközeget átszívja a betéten, így az ne csak körbeáramoljon, hanem jól érintkezzen a szárítóanyaggal. De a tényleges munka molekuláris szinten történik. Bizonyára észrevette, hogy fent az adszorbeálás szót használtuk az abszorbeálás helyett. A nedvszívó molekulák nem abszorbeálják a nedvességet (azaz a nedvesség nem oldódik bele a betétbe), hanem adszorbeálják (azaz a vízmolekulákat a nedvszívó anyag megfogja és megköti). A molekulaszűrő anyagának fészkei tökéletesen alkalmasak a vízmolekulák felfogására, de túl kicsik a hűtőközegmolekulák számára. Ez az anyag gyártónként más és más minőségű, és nem annyira a betét anyagának mennyisége, mint annak minősége a fontos. Egyes gyártóknak kétszer annyi anyaggal sikerül csak elérni ugyanazt a szárítóteljesítményt, úgyhogy ha a jövőben azt hallja, hogy az egyik márkában több nedvszívóanyag van, mint a másikban, inkább a szárítóteljesítményük felől érdeklődjön. A molekulaszűrők mikropórusai tökéletesen alkalmasak a vízmolekulák megkötéséhez, de a nagyobb hűtőközegmolekuláknak szabad áramlást biztosítanak. A molekulaszűrők a nedvesség megkötésében nagyon, ám a savakéban kevésbé hatékonyak. Több szárítószűrőgyártó ajánl aktivált alumínium-oxidos vagy faszenes keveréket a savak megkötésére. A legtöbb gyártó a 100% molekulaszűrő betétet tartalmazó változatot választja, mivel ezek kontrollált gyártótérben készülnek, ahol minimális a szennyeződés kockázata. A legtöbb vállalkozó az értékesítés utáni szolgáltatások nyújtásához a molekulaszűrő és aktivált alumínium-oxid elegyét alkalmazza mind az ilyen elegy magas nedvességszívó teljesítménye, mind a savadszorbeáló teljesítménye miatt, hisz a rendszerszervizelés során mindig fennáll a veszélye a szennyeződésnek. Fontos megjegyezni, hogy az olyan anyagok, mint a savakat adszorbeáló aktivált alumínium-oxid, pólusosak, és emiatt más pólusos vegyületeket, pl. olajadalékokat is megköthetnek. Egyes szárítószűrő-gyártók erre nem hívják fel a figyelmet, de mivel ez az anyag jellemzője, nem pedig bizonyos gyártók adott termékének jellemzői, a Danfoss azt tanácsolja, hogy mindig tiszta, adalékmentes olajokat és savmegkötő képességgel rendelkező szárítószűrőket használjon. Míg az olajadalékok és a nedvszívó keverékkel feltöltött szárítószűrő nem fog kárt okozni a rendszerben, a szűrő savmegkötő-képessége a sav helyett adalékanyagot fog megkötni, ezáltal az adalékanyagtól várt előnyös hatások semlegesítve lesznek. Manapság számos szűrőanyag kapható. Az üveggyapot nagy hatékonyságú, de mivel irritatív anyagról van szó, bizonyos komponensgyártók inkább más anyaggal dolgoznak. Bizonyára hallott már arról, hogy a szűrőben található gyapot leválhat, és eltömítheti az expanziós eszközöket. Ez a régi kialakítású modelleknél előfordulhatott, de a legtöbb acélvázas szűrő gyártója további szűrőmembránok beiktatásával elhárította ezt a problémát. A nemezpárna egy másik általános és hatékony szűrőfajta. A Danfoss szilárd betétes szárítószűrőjének robbantott ábrája az áramlás balról jobbra történik A szűrőteljesítmény két fontos kritériuma a koszmegkötő képesség és a szűrési hatékonyság. Egyszerűen fogalmazva, a szárítónak meg kell kötnie a szennyezőanyagokat, hogy azok nehogy eltömíthessék a rendszert, és nehogy nyomásesést okozzanak, továbbá addig a méretig kell kiszűrnie a részecskéket, ameddig a részecskék mérete gondokat okozhat. A Danfoss kutatásai szerint a 25 mikronnál kisebb részecskék károkozás nélkül haladnak át a rendszeren, és semmilyen veszélyt sem jelentenek a komponensekre. Ezzel szemben a 20 mikronos szűrők gyorsabban eltömődnek, aminek következtében a rendszer a hatékonyságot jelentősen befolyásoló nyomásesést szenved el, melyből a rendszernek ráadásul semmilyen előnye nem származik. Ezért fontos a megfelelő szűrő-részecskeméret kiválasztása, ami 25 mikron. A vörösréz szárítószűrők általában laza, szemcsés nedvszívó töltettel és rostos szűrővel rendelkeznek. Bár ezek bekerülési ára általában alacsonyabb az acél szárítószűrőkénél, a szárító- és szűrőteljesítményük is gyengébb szokott lenni. A legkisebb rendszereket kivéve a gyártók többnyire inkább az acélvázas szárítókat alkalmazzák azok robusztusabb szerkezete és jobb teljesítménye miatt, de az ingadozó rézárak miatt is.

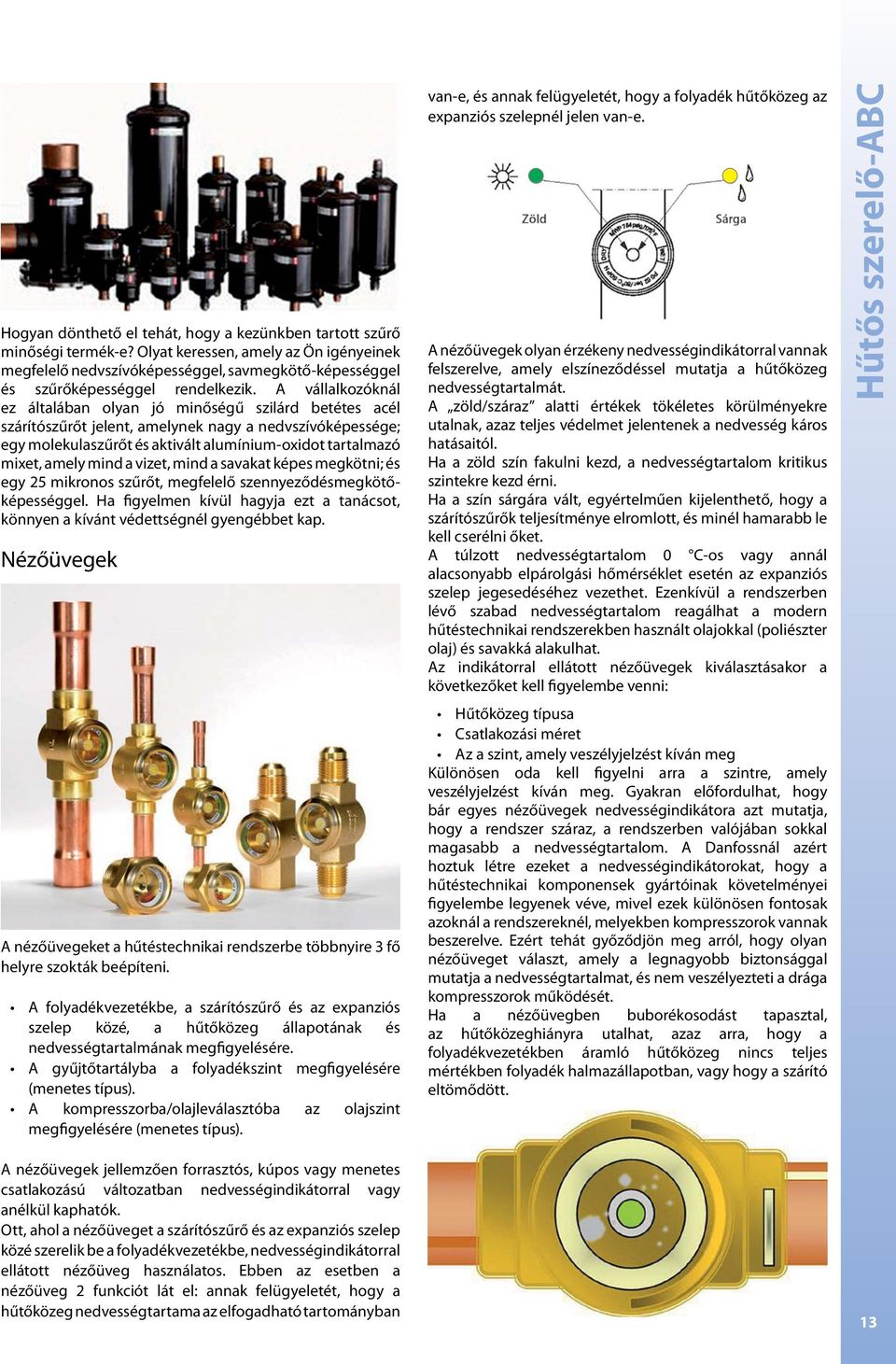

13 Hogyan dönthető el tehát, hogy a kezünkben tartott szűrő minőségi termék-e? Olyat keressen, amely az Ön igényeinek megfelelő nedvszívóképességgel, savmegkötő-képességgel és szűrőképességgel rendelkezik. A vállalkozóknál ez általában olyan jó minőségű szilárd betétes acél szárítószűrőt jelent, amelynek nagy a nedvszívóképessége; egy molekulaszűrőt és aktivált alumínium-oxidot tartalmazó mixet, amely mind a vizet, mind a savakat képes megkötni; és egy 25 mikronos szűrőt, megfelelő szennyeződésmegkötőképességgel. Ha figyelmen kívül hagyja ezt a tanácsot, könnyen a kívánt védettségnél gyengébbet kap. Nézőüvegek A nézőüvegeket a hűtéstechnikai rendszerbe többnyire 3 fő helyre szokták beépíteni. A folyadékvezetékbe, a szárítószűrő és az expanziós szelep közé, a hűtőközeg állapotának és nedvességtartalmának megfigyelésére. A gyűjtőtartályba a folyadékszint megfigyelésére (menetes típus). A kompresszorba/olajleválasztóba az olajszint megfigyelésére (menetes típus). van-e, és annak felügyeletét, hogy a folyadék hűtőközeg az expanziós szelepnél jelen van-e. A nézőüvegek olyan érzékeny nedvességindikátorral vannak felszerelve, amely elszíneződéssel mutatja a hűtőközeg nedvességtartalmát. A zöld/száraz alatti értékek tökéletes körülményekre utalnak, azaz teljes védelmet jelentenek a nedvesség káros hatásaitól. Ha a zöld szín fakulni kezd, a nedvességtartalom kritikus szintekre kezd érni. Ha a szín sárgára vált, egyértelműen kijelenthető, hogy a szárítószűrők teljesítménye elromlott, és minél hamarabb le kell cserélni őket. A túlzott nedvességtartalom 0 C-os vagy annál alacsonyabb elpárolgási hőmérséklet esetén az expanziós szelep jegesedéséhez vezethet. Ezenkívül a rendszerben lévő szabad nedvességtartalom reagálhat a modern hűtéstechnikai rendszerekben használt olajokkal (poliészter olaj) és savakká alakulhat. Az indikátorral ellátott nézőüvegek kiválasztásakor a következőket kell figyelembe venni: Hűtőközeg típusa Csatlakozási méret Az a szint, amely veszélyjelzést kíván meg Különösen oda kell figyelni arra a szintre, amely veszélyjelzést kíván meg. Gyakran előfordulhat, hogy bár egyes nézőüvegek nedvességindikátora azt mutatja, hogy a rendszer száraz, a rendszerben valójában sokkal magasabb a nedvességtartalom. A Danfossnál azért hoztuk létre ezeket a nedvességindikátorokat, hogy a hűtéstechnikai komponensek gyártóinak követelményei figyelembe legyenek véve, mivel ezek különösen fontosak azoknál a rendszereknél, melyekben kompresszorok vannak beszerelve. Ezért tehát győződjön meg arról, hogy olyan nézőüveget választ, amely a legnagyobb biztonsággal mutatja a nedvességtartalmat, és nem veszélyezteti a drága kompresszorok működését. Ha a nézőüvegben buborékosodást tapasztal, az hűtőközeghiányra utalhat, azaz arra, hogy a folyadékvezetékben áramló hűtőközeg nincs teljes mértékben folyadék halmazállapotban, vagy hogy a szárító eltömődött. Hűtős szerelő-abc A nézőüvegek jellemzően forrasztós, kúpos vagy menetes csatlakozású változatban nedvességindikátorral vagy anélkül kaphatók. Ott, ahol a nézőüveget a szárítószűrő és az expanziós szelep közé szerelik be a folyadékvezetékbe, nedvességindikátorral ellátott nézőüveg használatos. Ebben az esetben a nézőüveg 2 funkciót lát el: annak felügyeletét, hogy a hűtőközeg nedvességtartama az elfogadható tartományban 13

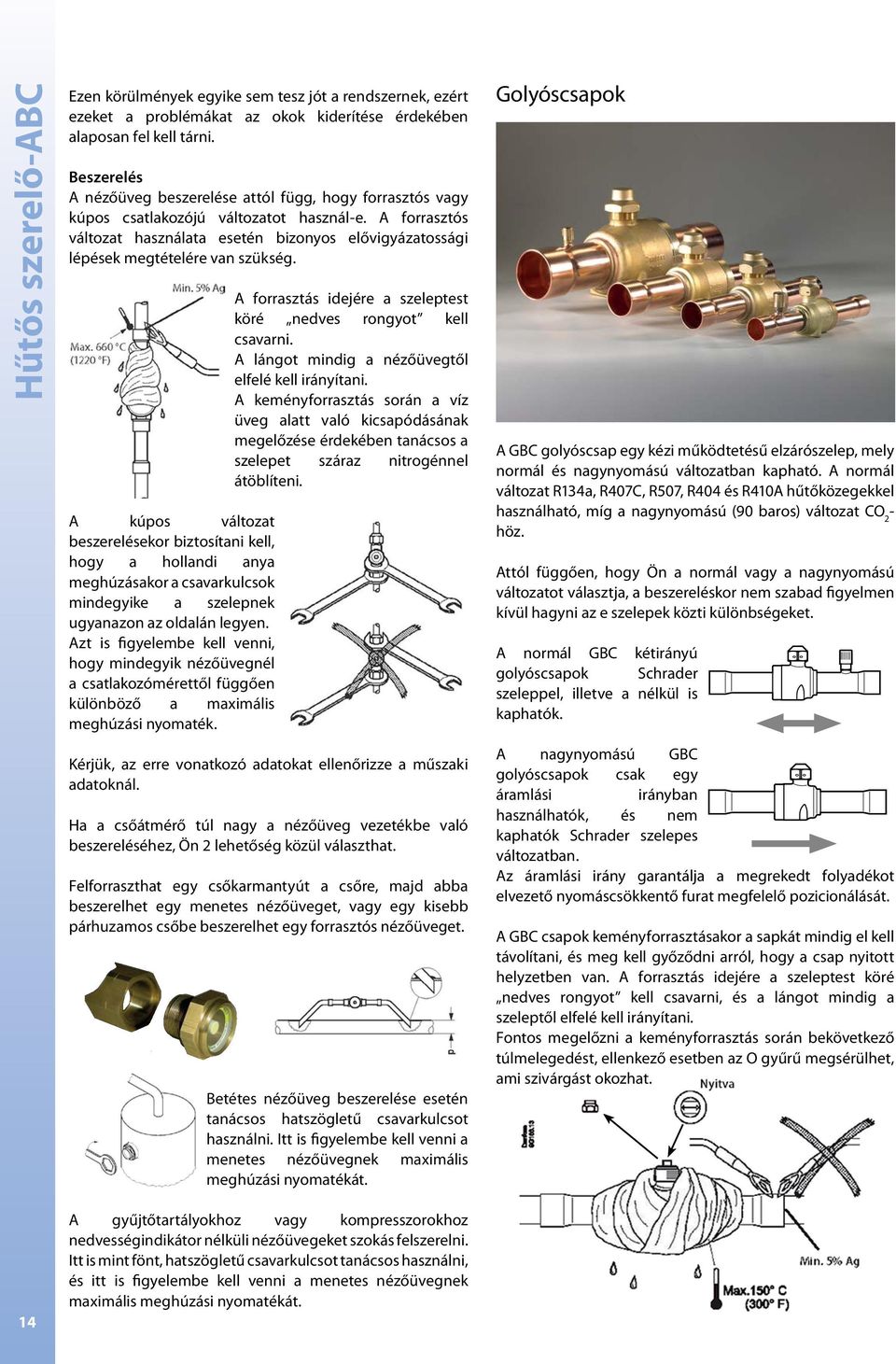

14 Hűtős szerelő-abc 14 Ezen körülmények egyike sem tesz jót a rendszernek, ezért ezeket a problémákat az okok kiderítése érdekében alaposan fel kell tárni. Beszerelés A nézőüveg beszerelése attól függ, hogy forrasztós vagy kúpos csatlakozójú változatot használ-e. A forrasztós változat használata esetén bizonyos elővigyázatossági lépések megtételére van szükség. A kúpos változat beszerelésekor biztosítani kell, hogy a hollandi anya meghúzásakor a csavarkulcsok mindegyike a szelepnek ugyanazon az oldalán legyen. Azt is figyelembe kell venni, hogy mindegyik nézőüvegnél a csatlakozómérettől függően különböző a maximális meghúzási nyomaték. A forrasztás idejére a szeleptest köré nedves rongyot kell csavarni. A lángot mindig a nézőüvegtől elfelé kell irányítani. A keményforrasztás során a víz üveg alatt való kicsapódásának megelőzése érdekében tanácsos a szelepet száraz nitrogénnel átöblíteni. Kérjük, az erre vonatkozó adatokat ellenőrizze a műszaki adatoknál. Ha a csőátmérő túl nagy a nézőüveg vezetékbe való beszereléséhez, Ön 2 lehetőség közül választhat. Felforraszthat egy csőkarmantyút a csőre, majd abba beszerelhet egy menetes nézőüveget, vagy egy kisebb párhuzamos csőbe beszerelhet egy forrasztós nézőüveget. Betétes nézőüveg beszerelése esetén tanácsos hatszögletű csavarkulcsot használni. Itt is figyelembe kell venni a menetes nézőüvegnek maximális meghúzási nyomatékát. A gyűjtőtartályokhoz vagy kompresszorokhoz nedvességindikátor nélküli nézőüvegeket szokás felszerelni. Itt is mint fönt, hatszögletű csavarkulcsot tanácsos használni, és itt is figyelembe kell venni a menetes nézőüvegnek maximális meghúzási nyomatékát. Golyóscsapok A GBC golyóscsap egy kézi működtetésű elzárószelep, mely normál és nagynyomású változatban kapható. A normál változat R134a, R407C, R507, R404 és R410A hűtőközegekkel használható, míg a nagynyomású (90 baros) változat CO 2 - höz. Attól függően, hogy Ön a normál vagy a nagynyomású változatot választja, a beszereléskor nem szabad figyelmen kívül hagyni az e szelepek közti különbségeket. A normál GBC kétirányú golyóscsapok Schrader szeleppel, illetve a nélkül is kaphatók. A nagynyomású GBC golyóscsapok csak egy áramlási irányban használhatók, és nem kaphatók Schrader szelepes változatban. Az áramlási irány garantálja a megrekedt folyadékot elvezető nyomáscsökkentő furat megfelelő pozicionálását. A GBC csapok keményforrasztásakor a sapkát mindig el kell távolítani, és meg kell győződni arról, hogy a csap nyitott helyzetben van. A forrasztás idejére a szeleptest köré nedves rongyot kell csavarni, és a lángot mindig a szeleptől elfelé kell irányítani. Fontos megelőzni a keményforrasztás során bekövetkező túlmelegedést, ellenkező esetben az O gyűrű megsérülhet, ami szivárgást okozhat.

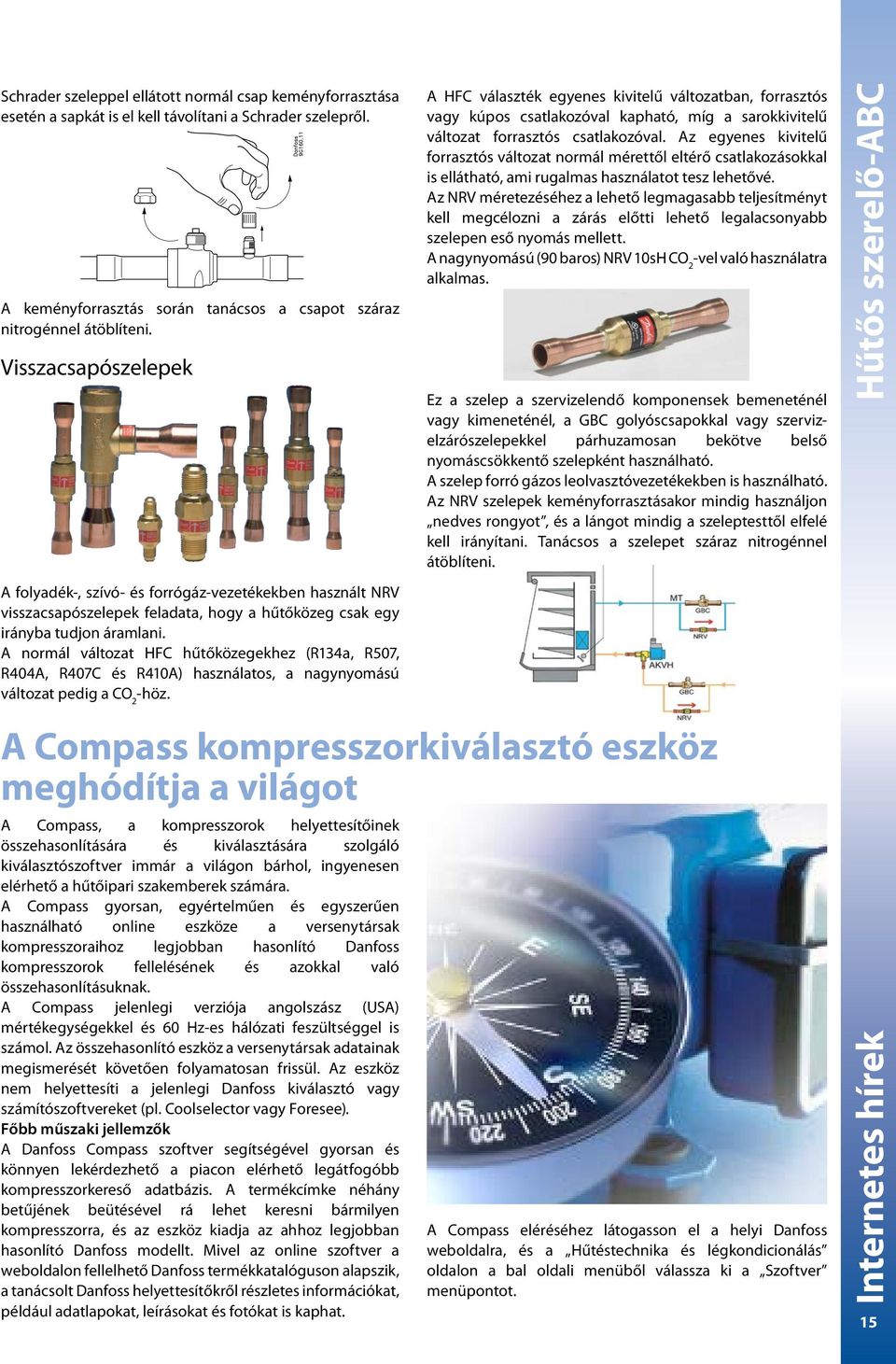

15 Schrader szeleppel ellátott normál csap keményforrasztása esetén a sapkát is el kell távolítani a Schrader szelepről. A keményforrasztás során tanácsos a csapot száraz nitrogénnel átöblíteni. Visszacsapószelepek A folyadék-, szívó- és forrógáz-vezetékekben használt NRV visszacsapószelepek feladata, hogy a hűtőközeg csak egy irányba tudjon áramlani. A normál változat HFC hűtőközegekhez (R134a, R507, R404A, R407C és R410A) használatos, a nagynyomású változat pedig a CO 2 -höz. A Compass kompresszorkiválasztó eszköz meghódítja a világot A Compass, a kompresszorok helyettesítőinek összehasonlítására és kiválasztására szolgáló kiválasztószoftver immár a világon bárhol, ingyenesen elérhető a hűtőipari szakemberek számára. A Compass gyorsan, egyértelműen és egyszerűen használható online eszköze a versenytársak kompresszoraihoz legjobban hasonlító Danfoss kompresszorok fellelésének és azokkal való összehasonlításuknak. A Compass jelenlegi verziója angolszász (USA) mértékegységekkel és 60 Hz-es hálózati feszültséggel is számol. Az összehasonlító eszköz a versenytársak adatainak megismerését követően folyamatosan frissül. Az eszköz nem helyettesíti a jelenlegi Danfoss kiválasztó vagy számítószoftvereket (pl. Coolselector vagy Foresee). Főbb műszaki jellemzők A Danfoss Compass szoftver segítségével gyorsan és könnyen lekérdezhető a piacon elérhető legátfogóbb kompresszorkereső adatbázis. A termékcímke néhány betűjének beütésével rá lehet keresni bármilyen kompresszorra, és az eszköz kiadja az ahhoz legjobban hasonlító Danfoss modellt. Mivel az online szoftver a weboldalon fellelhető Danfoss termékkatalóguson alapszik, a tanácsolt Danfoss helyettesítőkről részletes információkat, például adatlapokat, leírásokat és fotókat is kaphat. A HFC választék egyenes kivitelű változatban, forrasztós vagy kúpos csatlakozóval kapható, míg a sarokkivitelű változat forrasztós csatlakozóval. Az egyenes kivitelű forrasztós változat normál mérettől eltérő csatlakozásokkal is ellátható, ami rugalmas használatot tesz lehetővé. Az NRV méretezéséhez a lehető legmagasabb teljesítményt kell megcélozni a zárás előtti lehető legalacsonyabb szelepen eső nyomás mellett. A nagynyomású (90 baros) NRV 10sH CO 2 -vel való használatra alkalmas. Ez a szelep a szervizelendő komponensek bemeneténél vagy kimeneténél, a GBC golyóscsapokkal vagy szervizelzárószelepekkel párhuzamosan bekötve belső nyomáscsökkentő szelepként használható. A szelep forró gázos leolvasztóvezetékekben is használható. Az NRV szelepek keményforrasztásakor mindig használjon nedves rongyot, és a lángot mindig a szeleptesttől elfelé kell irányítani. Tanácsos a szelepet száraz nitrogénnel átöblíteni. A Compass eléréséhez látogasson el a helyi Danfoss weboldalra, és a Hűtéstechnika és légkondicionálás oldalon a bal oldali menüből válassza ki a Szoftver menüpontot. Internetes hírek Hűtős szerelő-abc 15

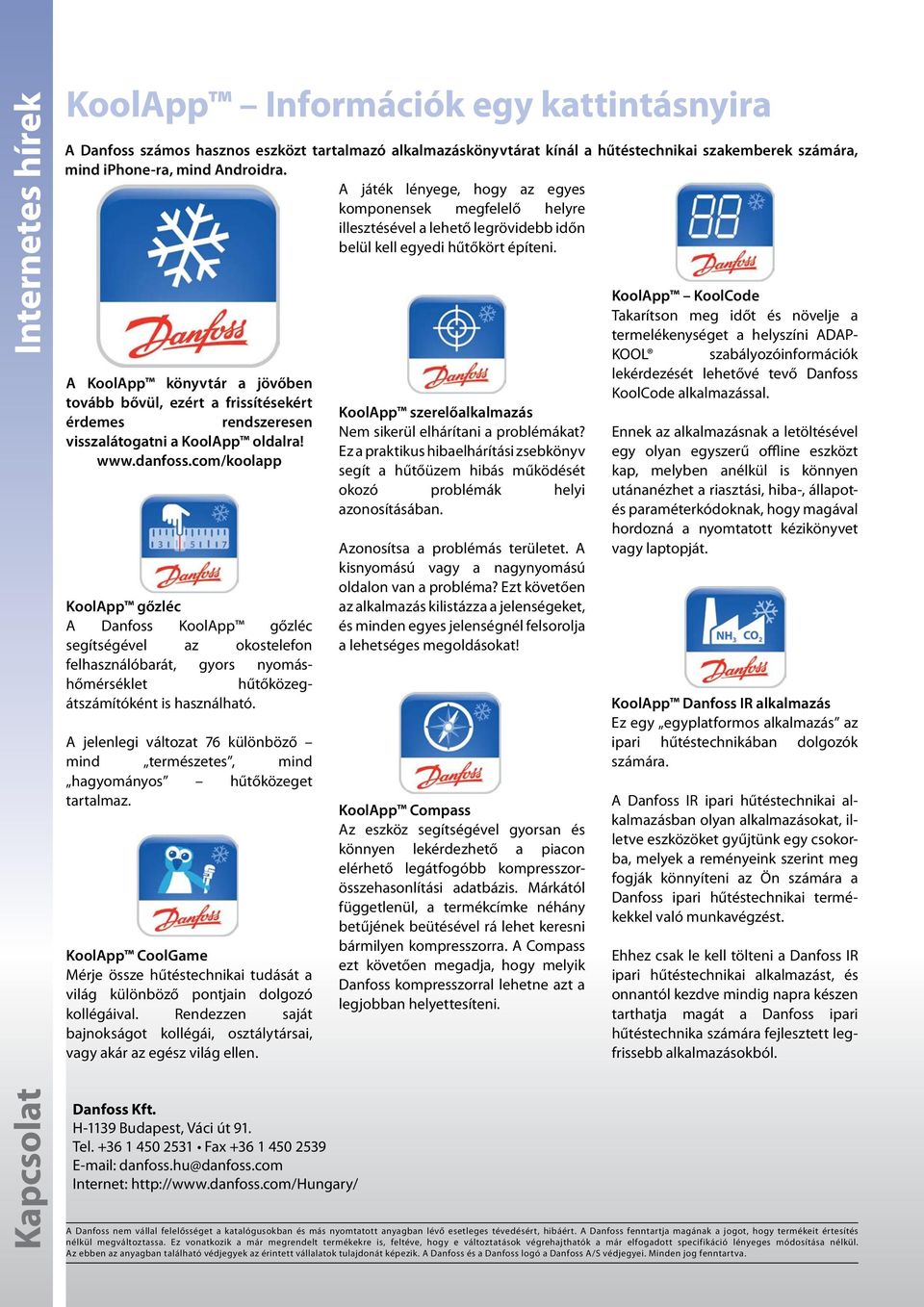

16 Kapcsolat Internetes hírek KoolApp Információk egy kattintásnyira A Danfoss számos hasznos eszközt tartalmazó alkalmazáskönyvtárat kínál a hűtéstechnikai szakemberek számára, mind iphone-ra, mind Androidra. A játék lényege, hogy az egyes komponensek megfelelő helyre illesztésével a lehető legrövidebb időn belül kell egyedi hűtőkört építeni. A KoolApp könyvtár a jövőben tovább bővül, ezért a frissítésekért érdemes rendszeresen visszalátogatni a KoolApp oldalra! KoolApp gőzléc A Danfoss KoolApp gőzléc segítségével az okostelefon felhasználóbarát, gyors nyomáshőmérséklet hűtőközegátszámítóként is használható. A jelenlegi változat 76 különböző mind természetes, mind hagyományos hűtőközeget tartalmaz. KoolApp CoolGame Mérje össze hűtéstechnikai tudását a világ különböző pontjain dolgozó kollégáival. Rendezzen saját bajnokságot kollégái, osztálytársai, vagy akár az egész világ ellen. Danfoss Kft. H-1139 Budapest, Váci út 91. Tel Fax danfoss.hu@danfoss.com Internet: KoolApp szerelőalkalmazás Nem sikerül elhárítani a problémákat? Ez a praktikus hibaelhárítási zsebkönyv segít a hűtőüzem hibás működését okozó problémák helyi azonosításában. Azonosítsa a problémás területet. A kisnyomású vagy a nagynyomású oldalon van a probléma? Ezt követően az alkalmazás kilistázza a jelenségeket, és minden egyes jelenségnél felsorolja a lehetséges megoldásokat! KoolApp Compass Az eszköz segítségével gyorsan és könnyen lekérdezhető a piacon elérhető legátfogóbb kompresszorösszehasonlítási adatbázis. Márkától függetlenül, a termékcímke néhány betűjének beütésével rá lehet keresni bármilyen kompresszorra. A Compass ezt követően megadja, hogy melyik Danfoss kompresszorral lehetne azt a legjobban helyettesíteni. KoolApp KoolCode Takarítson meg időt és növelje a termelékenységet a helyszíni ADAP- KOOL szabályozóinformációk lekérdezését lehetővé tevő Danfoss KoolCode alkalmazással. Ennek az alkalmazásnak a letöltésével egy olyan egyszerű offline eszközt kap, melyben anélkül is könnyen utánanézhet a riasztási, hiba-, állapotés paraméterkódoknak, hogy magával hordozná a nyomtatott kézikönyvet vagy laptopját. KoolApp Danfoss IR alkalmazás Ez egy egyplatformos alkalmazás az ipari hűtéstechnikában dolgozók számára. A Danfoss IR ipari hűtéstechnikai alkalmazásban olyan alkalmazásokat, illetve eszközöket gyűjtünk egy csokorba, melyek a reményeink szerint meg fogják könnyíteni az Ön számára a Danfoss ipari hűtéstechnikai termékekkel való munkavégzést. Ehhez csak le kell tölteni a Danfoss IR ipari hűtéstechnikai alkalmazást, és onnantól kezdve mindig napra készen tarthatja magát a Danfoss ipari hűtéstechnika számára fejlesztett legfrissebb alkalmazásokból. A Danfoss nem vállal felelősséget a katalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáért. A Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül megváltoztassa. Ez vonatkozik a már megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specifikáció lényeges módosítása nélkül. Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a Danfoss logó a Danfoss A/S védjegyei. Minden jog fenntartva.
