1 TRANSZPORTFOLYAMATOK A KÖRNYEZETVÉDELEMBEN Műszaki hő- és áramlástan Dr. Szabó Gábor-Péter Szabó István: Műszaki hőtan, Dr. Beke János: Műszaki hőtan mérnököknek, Dr. Író Béla: Hő- és áramlástan, Dr. Író Béla-Dr. Zsenák Ferenc: Energetikai gépek, Dr. Lajos Tamás: Az áramlástan alapjai című jegyzet, Dr. Hodúr Cecílila-Dr. Sárosi Herbert: Hőtani műveletek című jegyzetek, valamint Dr. Szabó Gábor: Fejezetek és esettanulmányok a műszaki hőtan és energiagazdálkodás témaköréből és Dr. Író Béla: Hőtan-termodinamika példatárak ábrái és szövege alapján készült. Összeállította: Dr. Szabó Gábor és Péter Szabó István

2 TRANSZPORTFOLYAMATOK A KÖRNYEZETVÉDELEMBEN Műszaki hő- és áramlástan.. Hőtani alapfogalmak Termodinamikai rendszer A rendszer termodinamikai és kalorikus állapotjelzői A fajlagos munka, és a fajlagos hő Ideális gázok állapotfüggvényei A termodinamika főtételei Ellenőrző kérdések, kidolgozott példák... 0 Hőtranszport Hővezetés Hősugárzás Hőátadás Összetett hőátvitel Hasonlósági módszer, dimenzióanalízis Hőátadás halmazállapot-változás esetén Hőátadás kondenzációnál Hőátadás forrásnál Ellenőrző kérdések, kidolgozott feladatok Hőcserélők Hőközlési formák... 8 Felületi vagy rekuperatív hőcserélők méretezése Csőköteges hőcserélők Bordáscsöves hőcserélők Kettőscsöves hőcserélők Csörgedeztetett hűtők Spirállemezes hőcserélő Lemezes hőcserélő Regeneratív hőcserélők Ellenőrző kérdések, kidolgozott feladatok Termodinamikai körfolyamatok Carnot-körfolyamat Hőerőgépek termodinamikai körfolyamatai... 63

3 4.. Belsőégésű motorok körfolyamatai Gázturbina körfolyamatok Többfázisú rendszerek termodinamikai alapjai Rankine-Clausius körfolyamat Hűtőgépek termodinamikai körfolyamatai A kompresszoros hűtőkörfolyamat termikus méretezése Hőszivattyúk termodinamikai körfolyamatai Ellenőrző kérdések, kidolgozott feladatok Áramlástan Nyugvó kontinuumok alaptörvényei A folytonosság tétele Euler-egyenlet Bernoulli-egyenlet Ellenőrző kérdések, kidolgozott feladatok... 0 Felhasznált irodalom... 3

4 . Hőtani alapfogalmak. Termodinamikai rendszer A termodinamikai rendszer (TDR) az anyagi valóság egy, általunk kiválasztott szempont vagy szempontrendszer szerint elhatárolt része. Az elhatárolás történhet egy valóságos fallal vagy egy látszólagos (nem valóságos, képzelt) elhatároló felülettel. A termodinamikai rendszernek a határoló falon kívüli részét termodinamikai testnek nevezzük. Az anyagi valóságnak a termodinamikai rendszeren kívüli részét környezetnek nevezzük. A TDR és környezete közötti kölcsönhatások lehetnek: mechanikai (munkavégzés), termikus (hőáram), tömeg (anyagcsere), egyéb, a mechanikai kölcsönhatásokkal analóg folyamatok. A fal lehet: merev: meggátolja a mechanikai kölcsönhatást, leárnyékoló: meggátolja a külső erőterek befolyását, nem áteresztő vagy félig áteresztő: meggátolja az összes anyag vagy bizonyos anyagok áthatolását, diatermikus: lehetővé teszi a termikus kölcsönhatást, adiatermikus: megakadályozza a termikus kölcsönhatást. A TDR csoportosítása: zárt rendszer: nincs tömeg kölcsönhatás (magára hagyott: nincs semmilyen kölcsönhatás), nyitott rendszer: van tömeg kölcsönhatás a rendszer és a környezete közt. Más csoportosításban: homogén rendszer: a tulajdonságok függetlenek a helykoordinátáktól, heterogén rendszer: többfázisú rendszerek. 4

5 . A rendszer termodinamikai és kalorikus állapotjelzői Termodinamikai állapotjelzők: fajtérfogat (v), termodinamikai hőmérséklet (T) és abszolút nyomás (p), ami lehet túlnyomás (pt), illetve vákuum (pv) Extenzív állapotjelzők: a termodinamikai rendszer kiterjedésével arányos állapotjelzők. Összegzendő mennyiségek, a termodinamikai rendszer egyes részeiben mért mennyiségek összegei jellemzőek a teljes rendszerre. Ilyen pl.: a tömeg, az entrópia, az energia, stb. Intenzív állapotjelzők: kiegyenlítődő állapotjelzők. A termodinamikai rendszer egyes részeiben a teljes rendszerre jellemző mennyiség mérhető. Ilyen pl.: a nyomás, a hőmérséklet, stb. Fajlagosított extenzív állapotjelzők: két extenzív állapotjelző hányadosa. Ilyen pl.: a sűrűség, a fajtérfogat, stb. Fázisjellemző mennyiségek: anyagjellemzők, pl. fajhő, köbös hőtágulási együttható, hővezetési tényező, dinamikai viszkozitás. -. táblázat. Állapotjelzők jelölése és mértékegysége Megnevezés Jelölés SI mértékegység v m3 T K p Pa u J u cv T Fajlagos entalpia h J h u p v cp T Fajlagos entrópia s J K Fajtérfogat Termodinamikai hőmérséklet Abszolút nyomás Fajlagos belső energia 5 Képlet v V m T T0 t p p m pt p p m pv ds q T

6 Kalorikus állapotjelzők: fajlagos belső energia (u), fajlagos entalpia (h) és fajlagos entrópia (s). A belső energia A rendszer mikroszkopikus építőelemeinek tömegközéppontra vonatkoztatott kinetikus és potenciális energiájának összege. Extenzív állapotjelző. Nullapontja általában önkényesen megválasztható. Egy test teljes energiája a makroszkopikus mozgásból származó mozgási energia, a potenciális energia, valamint a belső energia összegeként határozható meg. Az entalpia Izobar állapotváltozás esetén a rendszerrel közölt hő egy része térfogatváltozási munkára fordítódik, ez a műszaki gyakorlat számára nem hasznos munkavégzés. Hogy ezzel ne kelljen számolni, bevezették az entalpiát, ami a rendszer belső energiájának és térfogatváltozási munkájának összege. Így elmondható, hogy izobar állapotváltozás esetén a közölt hő teljes egészében az entalpia növelésére fordítódik. Az entrópia A termodinamikai rendszerekben lezajló állapotváltozások irányának, illetve a folyamatok során fellépő energiaveszteségek számszerű jellemzésére használt mennyiség..3 A fajlagos munka, és a fajlagos hő Munka: az erő és az elmozdulás vektor skaláris szorzata: W F dl ( p A ) dl pdv (-) A munka a rendszer határfelületén fellépő energiatranszport-mennyiség, melyet a kölcsönhatáshoz tartozó és a hőmérséklettől különböző intenzív állapotjelzők inhomogenitása hoz létre. Nem állapotjelző. 6

7 A fizikai (térfogatváltozási) és a technikai munka A fizikai munka magában foglal mindenfajta, a rendszeren, illetve a rendszer által végzett munkát. Ez lehet kémiai, elektromos, mágneses, stb. munka, valamint lehet térfogat-változási munka: w térf pdv (-) A TDR által végzett (expanzió) munka pozitív, a TDR-n végzett (kompresszió) munka negatív előjelű. Nyitott rendszer esetén a fizikai munkán kívül számolnunk kell a belépési és a kilépési munkával is. Ezen három munka algebrai összegeként adódik a technikai munka: w t vdp (-3) Zárt rendszer esetén fizikai (térfogatváltozási), nyitott rendszer esetén a technikai munka a meghatározó. Az állapotváltozást p-v diagramban ábrázolva annak fizikai munkája egyenesen arányos az állapotváltozás görbéje alatti területtel, technikai munkája a görbe melletti területtel. A hő: a rendszer határfelületén energiatranszport-mennyiség, melyet fellépő, a tömeg-kölcsönhatás hőmérséklet-eloszlás nélküli inhomogenitása indukál. Nem állapotjelző, és nem azonosítható a rendszerben tárolt energiával. A hő átlépve a rendszer határát a rendszert alkotó elemi részek (atomok, molekulák, szubatomi részecskék) potenciális és/vagy kinetikus energiáját növeli, vagy éppen az említett energiák csökkenése a forrása annak a hőnek, mely a rendszerből kilép. Annak a hőnek az előjelét tekintjük pozitívnak, amely az adott rendszer felé áramlik és negatívnak a rendszerből távozót. Az adott rendszerrel kapcsolatos összes hő jelölésére a Q-t használjuk, a tömegegységre fajlagosított mennyiségét q-val jelöljük, a szokásos nagybetű-kisbetű használatnak megfelelően. A munka és a hő közös tulajdonságai:. Mind a munka, mind pedig a hő a rendszer határfelületén fellépő, a rendszer és környezete közötti kölcsönhatáshoz tartozó jellemző.. Mindkettő a TDR két állapota közötti átmenetet (tranzienst) jellemzi és nem a rendszert. 3. Mindkettő az átmeneti folyamathoz tartozó jellemző, azaz folyamatjellemzők. 7

8 4. Mindkettő függvénye az állapotváltozás módjának, azaz útfüggők, ebből következően nem állapotjelzői a rendszernek. Fajhő: az a hőmennyiség, amely egységnyi tömegű közeg hőmérsékletének K-nel történő emeléséhez szükséges. A folyamat jellegétől függően megkülönböztetünk: izobar: cp izochor: cv fajhőt. c kj K (-4) c kj m3 K (-5) egységnyi térfogatra vonatkoztatva: Az állandó térfogaton történő melegítés kevesebb hőt igényel, mivel a közeg ekkor nem végez térfogatváltozási munkát, ezért a közölt hő teljes egészében a belső energia növelésére fordítódik: (-6) cv cp A fajhő függ a hőmérséklettől. A t t hőmérséklet tartományra számított közepes fajhő: t t c t t c 0 t c 0 t t t t a közeg közepes fajhője a 0 C t tartományon, táblázatból vett érték t a közeg közepes fajhője a 0 C t tartományon, táblázatból vett érték c0 c0.4 (-7) Ideális gázok állapotfüggvényei Egyesített gáztörvény (Clapeyron egyenlet) p v p v const. R T T (-8) p v R T (-9) p V m R T (-0) R specifikus gázállandó, J K (-) R cp cv (-) R 8

9 A gázállandó az a munkamennyiség, amelyet egységnyi tömegű gáz végez izobar állapotváltozás során, K hőmérséklet-változás mellett..5 A termodinamika főtételei 0. főtétel: Egymással kölcsönhatásban lévő rendszereknek egyensúlyban annyi intenzív állapotjelzője van közös számértékkel, ahánnyal a rendszereket elválasztó fal átjárható. I. főtétel: Energia nem keletkezhet, és nem semmisülhet meg, csak átalakulhat egyik formából egy másik formába. A rendszerrel közölt hőmennyiség egyik része növeli a rendszer belső energiáját, másik része munkavégzésre fordítódhat. QU W (-3) q du w (-4) q c v dt p dv (-5) I. főtétel, zárt rendszerekre q az állapotváltozás elemi kis szakaszához tartozó fajlagos hőmennyiség (nem a fajlagos hőmennyiség elemi kis megváltozása) du a fajlagos belső energia elemi kis megváltozása w az állapotváltozás elemi kis szakaszának fajlagos fizikai (térfogatváltozási) munkája (nem a fajlagos fizikai munka elemi kis megváltozása) Kis d helyett -t használunk azon változók jelölésére, amelyek nem teljes differenciálok és nem állapotjelzők I. főtétel, nyitott rendszerekre q dh w t (-6) q c p dt v dp (-7) dh a fajlagos entalpia elemi kis megváltozása wt az állapotváltozás elemi kis szakaszának fajlagos technikai munkája 9

10 Az I. főtétel mindkét alakja felírható zárt, illetve nyitott rendszerre, de zárt rendszerre az első (-4), nyitott rendszerre a második (-6) alak a meghatározó. II. főtétel Clausius tétele: a hő önmagától sem közvetve, sem közvetlenül nem áramlik az alacsonyabb hőmérsékletű helyről a magasabb hőmérsékletű helyre. Ahhoz, hogy ez megtörténjen vagy hőenergiát (abszorpciós hűtőgépek működésének termodinamikai elve), vagy munkát (kompresszoros hűtőgépek működésének termodinamikai elve) kell befektetni. Nem lehetséges olyan gép szerkesztése, amely folyamatos működésű, és működése során nem történik más, mint egy súly felemelése vagy egy hőtartály lehűlése. III. főtétel Nem lehetséges véges számú lépésben egy termodinamikai rendszer hőmérsékletét az abszolút nulla értékre csökkenteni..6 Ellenőrző kérdések, kidolgozott példák Ellenőrző kérdések:. Sorolja fel és definiálja a termodinamikai rendszer állapotjelzőit, azok dimenzióit és soroljon fel olyan termodinamikai mennyiségeket, amelyek nem teljes differenciálok.. Mit nevezünk extenzív és intenzív állapotjelzőnek és mondjon rájuk példát. 3. Indokolja, hogy miért különbözik az ideális gáz állandó térfogaton és az állandó nyomáson mért fajhő értéke, állítását igazolja T-s állapotváltozási diagramon. 4. Írja fel a fajlagos entalpia (h) és a fajlagos belső energia (u) definiáló egyenletét, adja meg azok fizikai értelmezését. 5. Írja fel a valódi fajhő és a t t hőmérséklettartományra vonatkozó közepes fajhő definiáló egyenletét. 6. Értelmezze a térfogat változási és a technikai munka fogalmát. Állítását igazolja p-v állapotváltozási diagramban. 0

11 7. Hogyan számoljuk ki az abszolult nyomás értékét túlnyomás és vákuum esetén? Definiálja a nyomás fogalmát és dimenzióját. 8. Hogyan számítható ki a tökéletes gázkeverékek gázállandója, ha ismert az egyes komponensek gázállandója, valamint a keverék tömegszázalékos összetétele? 9. Hogyan számítható ki az ideális gázkeverék fajhője, ha ismerjük az egyes komponensek fajhőit, valamint a keverék tömeg-, illetve térfogat-százalékos összetételét? 0. Vezesse le a tökéletes gázok állapotegyenletét és írja fel a benne szereplő mennyiségek mértékegységét. Értelmezze a gázállandó fizikai tartalmát, írja fel a gázállandó mértékegységét.. Írja fel a termodinamika I. fő tételét zárt termodinamikai rendszerre. Hogyan határozzuk meg a fajlagos belső energiaváltozás és a hőmennyiség értékét különböző állapotváltozásokban?. Írja fel a termodinamika I. fő tételét nyitott termodinamikai rendszerre. Hogyan határozzuk meg a fajlagos entalpiaváltozás és a munka értékét különböző állapotváltozásokban? 3. Vezesse le az adiabatikus és a politrópikus állapotváltozások állapotegyenletét a termodinamika I. fő tételének differenciál-egyenleteiből. Kidolgozott feladatok. feladat Egy V=,5 m3 térfogatú zárt tartályban p=0, MPa nyomású levegő van, melynek hőmérséklete t=5oc. Hőközlés során a levegő hőmérséklete t=80 oc ra nő. A tartályban izochor állapotváltozás valósul meg. Számítsuk ki a levegő tömegét (m), fajtérfogatát (v), végnyomását (p) és a Q közölt hőmennyiséget. A tartályban lévő levegő tömege a Clapeyron egyenletből számítható ki. Ehhez ismerni kell a levegő gázállandóját: R = 0,87 kj/k. p V 0 3 0,,5 p V m R T m,85 RT 0,87 88 A fajtérfogat:

12 v V,5 m3 0,86 m,85 A nyomást (p) a Gay-Lussac törvény segítségével számíthatjuk. p T p T p p T 353 0, 0,3MPa,3bar T 88 A közölt hőmennyiség kiszámításához ismerni kell a levegő állandó térfogatra vett fajhőjét: cv=0,78 kj/k Q m c v t t,85 0, ,706kJ Számítsuk ki a technikai munkát, ha a rendszerben a folyamat során gázcsere is lejátszódik. Wt V p p, ,5kJ. feladat Egy gázharanggal lezárt, széndioxid gázzal teli tartály átmérője 3 m, tömege mh=3500. A gáz térfogata V=40 m3, t= oc hőmérsékleten. Külső hőközlés következtében a gáz t=30 oc hőmérsékletre melegszik és állandó nyomás mellett kiterjed. Kiszámítandók a széndioxid gáz termodinamikai állapotjelzői a kezdeti és végpontban, a kalorikus állapotjelzők változása, a közölt hő és az állapotváltozás munkája. A széndioxid gáz gázállandója R=0,89 kj/k, állandó nyomáson vett fajhője cp=0,85 kj/k. A gáz nyomása a harangfelület és a terhelő erő ismeretében számítható: A terhelő erő: F=mhg=3500.9,8=34335 N A dugattyú felülete: A A túlnyomás: p t d 3 3,4 7,065m 4 4 F ,87 Pa A 7,065 Az abszolút nyomás, ha a légköri nyomás po=05 Pa.: p p 0 p t , ,87 Pa

13 A hengerben lévő széndioxid gáz tömege a Clapeyron egyenletből: m pv , ,4 RT 0,89 84 A széndioxid gáz termodinamikai állapotjelzői az. pontban: T=84 K p=04859,87 Pa. v V 40 m3 0,5 m 78,4 Termodinamikai állapotjelzők a. pontban: p=p=04859,87 Pa T=303 K A térfogat, ill. a fajtérfogat a Gay-Lussac törvény segítségével számítható. V V T ,68m 3 T 84 V 4,68 m3 v 0,546 m 78,4 A közölt hő, mely egyenlő az entalpia változással: Q H m c p t t 78,4 0, ,84kJ A belső energia változása: (cv=cp-r=0,85-0,89=0,636 /K) U m c v t t 78,4 0, ,4kJ Az entrópia változás: S m c p ln T 303 kj 78,4 0,85 ln 4,75 T 84 K Az állapotváltozás munkája: W p V V ,87 4, ,0kJ Izobár állapotváltozásnál a közölt hő részben a belső energia növelésére, részben munkavégzésre fordítódik. Ellenőrzésképpen: Q U W 944,4 8,0 5,6kJ 3

14 .3 feladat Nitrogén gázt expandáltatunk p=,5 MPa nyomásról izotermikusan p=0, MPa nyomásra. Az expanzió során az m=5 tömegû gáz 6000 kj munkát végez. Határozzuk meg a termodinamikai állapotjelzőket a kezdeti- és a végállapotban. A nitrogén gázállandója R=0,97 KJ/K. p Az izotermikus állapotváltozás munkájából (W =m.r.t.ln ) a hőmérséklet: p T W p mr ln p 6000,5 5 0,97 ln 0, 98,4K Az állapotjelzők az. pontban: T = 98,4 K (t=t-73=5,4 oc) p=,5 MPa A térfogatot a Clapeyron egyenletből számíthatjuk: p 0 3,5 V,477 m 3 mrt 5 0,97 98,4 A fajtérfogat pedig: v V,477 m3,477 0,059 m 5 Az állapotjelzők a. pontban: T=T=98,4 K p=0, MPa A fajtérfogat a Boyle-Mariotte összefüggésből: v v A térfogat: V m v 5 0,885,5m 3 4 p,5 m3 0,059 0,885 p 0,

15 .4 feladat Egy 5 liter űrtartalmú gáztartályban 50 bar nyomású szénmonoxid gáz van. Egy másik, 8 literes tartályban azonos hőmérsékletű, 0 bar nyomású hidrogén gáz van. Mekkora lesz a nyomás, ha a két tartályt összekötjük? Mekkora lesz a keletkező keverék látszólagos gázállandója és móltömege? Milyen lesz a keletkező gáz tömeg%-os és tf.%-os összetétele? A keveredés előtti és a keveredés utáni állapotra is felírható az általános gáztörvény mindkét gázra külön-külön: p H VH m H R H T ill. p H V m H R H T A vesszővel megjelölt nyomásérték a gáz parciális nyomása a létrejövő keverékben, melynek térfogata a két térfogat összege. Mivel a két egyenlet jobboldala azonos p H p H VH ,4 bar V 3 ill. hasonló módon p CO 57,7 bar. Az össznyomás e két parciális nyomás összege, azaz 93, bar. Ugyancsak a két alkotó gázra felírt általános gáztörvényből: p H VH m H R H T ill. p CO VCO m CO R CO T. A két egyenlet hányadosa megadja a két gáz tömegének R mh p V H H CO 3,85, m CO p CO VCO R H 50 5 ahonnan m CO sh mh és 3,85 mh 0,97 97 % és értelemszerűen s CO 3 %. m H m CO 3,85 A keverék látszólagos gázállandója: R s H R H s CO R CO 0, , Ebből a látszólagos mól tömeg: M J. K R u 834,06 R 404 kmol A tf%-os összetétel pedig: 5 arányát:

16 rh s H RH 457 0,97 0,998 99,8 %, és értelemszerűen rco 0, % R feladat Politropikus expanzió során m= levegő nyomása p=6 bar-ról p=,5 bar-ra csökken. Az állapotváltozás kitevője n=,5. A hőmérséklet a kezdeti állapotban t=0 oc. Kiszámítandók a termodinamikai állapotjelzők a kezdeti- és a végállapotban, a kalorikus állapotjelzők változásai, a közölt hő, az állapotváltozás munkája, illetve nyitott termodinamikai rendszer esetén a technikai munka. A v a Clapeyron-egyenletből számítható: Az állapotjelzők az. pontban: v R T 0, m3 0, 83 p 6 0 p=6 bar =6.05 Pa v= 0,83 m3/ T=383 K A végállapot jellemzői a politropikus állapotváltozásra n n, 5, 5 érvényes Poisson- egyenletekkel számíthatók ki: A hőmérséklet: p T T p n, ,6K p m3 6, 5 A fajtérfogat: v v 0,83 0,555,5 p A v fajtérfogat a Clapeyron egyenlettel is számítható: (R=0,87 kj/k) RT 0,87 90,6 m3 v 0,555 p,5 0 A közölt hő meghatározásához először a politrop fajhőt kell kiszámítani ( cv=0,78 kj/k): cn cv n,5,4 kj 0,78 0,4308 n.5 K 6

17 A közölt hő pedig: q 0, , ,95 kj A folyamat munkája (fizikai munka): w R T T 0, ,6 06,46 kj n,5 A technikai munka; a fizikai munka n-szerese: w t n w,5 06,46 33,075 kj A belsőenergia változás: u c v T T 0,78 90, ,59 kj A belsőenergia változás más módon is kiszámítható: kj u q w 39,95 06,46 66,5 Az entalpia változás: (cp=,005 kj/k): h c p T T,005 90, , kj Az entalpia változás kiszámítása más módon: h q w t 39,95 33,07 93, Az entrópia változás: s c n ln kj T 90,6 kj 0,4308 ln 0,9 T 383 K 7

18 . Hőtranszport. Hőközlési formák A hőközlési formák alapesetei: Hővezetés ( ), hőátadás (konvekció/kényszer és szabad) ( ), hősugárzás (C), hőátszármaztatás (összetett hőátvitel) (k) Hőfokmező: A vizsgált test vagy térrész pontjaiban uralkodó hőmérsékletek összessége és megoszlása. Izotermikus felület: Az azonos hőmérsékletű pontokat összekötő felület. A testen ill. térrészen belül nincs vége! Hőmérséklet-gradiens (gradt) (vektor): Merőleges az izotermikus felületre. t t K lim grad t n n m n 0 (-) Hőáramsűrűség ( ) (vektor): Egységnyi felületen, időegység alatt átmenő hőmennyiség W q ( ) m (-) A hőáramsűrűség vektor éppen ellentétes a hőforadiens vektor irányával, hiszen a hő a magasabb hőmérsékletű hely felől az alacsonyabb hőmérsékletű felé áramlik. Összefüggés a hőforadiens vektor és a hőáramsűrűség között: q grad t t (-3).. Hővezetés A szilárd testekben és nyugvó közegekben, az anyagon belül, részecskéről részecskére lezajló hőterjedési jelenség. Határfeltételek: Áramlási sebesség zérus, hőforrás nincs, stacionárius a jelenség. 8

19 Stacionárius körülmények között az egységnyi keresztmetszeten vezetéssel átvitt hő egyenesen arányos a hőmérsékletkülönbséggel és fordítottan arányos a távolsággal. A hővezetés alapegyenlete stacionárius körülmények között, általános esetben: d d t gradt da n (-4) Fourier-féle tapasztalati törvény az egységnyi felületen, időegység alatt átvitt hőmennyiségre stacionárius esetben: dq da gradt d da t d n (-5) hővezetési tényező, W. egységnyi vastagságú falon, a fal két oldala közti egységnyi hőmérsékletmk különbség esetén időegység alatt átáramló hő nagyságát fejezi ki. A (m) gradt a vezetéses hőtranszportra merőleges keresztmetszet t n hőmérséklet-gradiens, A hőáram: az egységnyi idő alatt átáramlott hő: d dq t da gradt da d n J W s (-6) (-7) A hőáramsűrűség: az egységnyi felületre vonatkoztatott hőáram: d d t gradt da n (-8) J W ms m (-9) 9

20 A hővezetés differenciál egyenlete. Egységnyi élhosszúságú test hővezetése: dqy dqz dqx dqx dqy dqz.. ábra. Egységnyi élhosszúságú test hővezetése A belső energiaváltozás a z tengely irányában: dq z dxdy dq z t d z (-0) t t dz t t z dxdy d dxdy d dxdydz d z z z dq z dq z dq z dxdydz t d z (-) (-) A belső energiaváltozás a x tengely irányában: dqx dqx dqx dxdydz t d x (-3) t d y (-4) A belső energiaváltozás a y tengely irányában: dq y dq y dq y dxdydz A teljes belső energiaváltozás: t t t dq dqx dq y dqz dxdydz d y z x (-5) Az energiamegmaradás értelmében: dq dxdydz c 0 dt d d (-6)

21 A két utóbbi egyenletet egyenlővé téve: t t t t c x y z (-7) A hővezetés differenciálegyenlete: t a a c hőmérséklet-vezetési tényező c fajhő Laplace operátor (-8) (-9) Egyrétegű sík falon keresztüli időben állandósult (stacioner) hővezetés t dt t Stacioner körülményre: 0. Sík falra 0. Ezt kétszer integrálva: const. x dx A hőmérséklet-gradiens állandó, tehát a hőmérséklet-változás a falban lineáris képet mutat (-. ábra). dt t w t w dx (-0) t w, t w a falfelületek hőmérsékletei a fal vastagsága dt t w t w dx (-) A t w t w A (-) Q t w t w A (-3) A falfelület

22 .. ábra. Hővezetés egyrétegű sík falon keresztül Többrétegű sík falon keresztüli hővezetés A fal minden rétegén azonos nagyságú a hőáram. Feltételezzük, hogy a rétegek egymással érintkező felületei azonos hőmérsékletűek. A hőáramsűrűség az egyes rétegekre felírva: t w t a t a tb... z t z t w z (-4) A hőmérséklet-különbségek az egyes rétegekben: t w t a t a tb (-5) t z t w Ezek összege: t w t a t a tb... t z t w t w t w... z z i i i z (-6) A hőáramsűrűség, a hőáram és a hőmennyiség: t w t w i i i z (-7) A (-8) Q (-9)

23 Hővezetés egyrétegű hengeres falon keresztül A hőmérsékletgradiens a sugárral felírva: gradt dt dr (-30) A hőáram: A dt dt rh dr dr (-3) Az elemi hőmérséklet-változás a fenti egyenletből kifejezve és a belső és külső felületnek megfelelő határok közt integrálva: dt tw dr rh r dr rh r (-33) r ln h r (-34) dt tw t w t w (-3) Az egyrétegű hengeres falon keresztül a vezetéses hőáram: h t w t w d ln d.3. ábra. Hővezetés egyrétegű hengeres falon keresztül Többrétegű hengeres falon keresztül a vezetéses hőáram: 3 (-35)

24 h t w t w n d i ln di i i (-36).. Hősugárzás Közvetítő anyag illetve közeg nélküli hőterjedési jelenség. (elektromágneses sugárzás). Az elektromágneses sugárzás: az elektromos és a mágneses térerősség időbeni változásának tovaterjedése. Az elektromos térerősség, a mágneses térerősség és a terjedési irány jobbsodrású, derékszögű vektorrendszert alkot. Környezeti hőmérsékleten a sugárzás mértéke elhanyagolhatóan kicsi, azonban 5700 C hőmérséklet felett minden más átadási formát meghatladó mértékű. Sugárzóképesség: a T hőmérsékletű test által, abszolút nulla hőmérsékletű közegben, időegység alatt, egységnyi felületen, teljes hullámhossz tartományban kisugárzott összes hőmennyiség a test T hőmérséklethez tartozó sugárzóképessége. Jele E, mértékegysége W. m A sugárzás hőegyensúlya: A R D A A ;B B ;C C (-37) (-38) a test által sugárzás útján kapott hőáram A a test által elnyelt hőáram R a test által visszavert hőáram D a test által áteresztett hőáram Abszolút fekete test: A ; R D 0 (-39) Abszolút fehér test: R ; A D 0 (-40) Diatermikus anyagok: D ; A R 0 (-4) E E0 valamennyi testre állandó, csak a hőmérséklet függvénye. A A0 (-4) Sugárzási intenzitás: valamely és d hullámhosszúságok által határolt elemi hullámhossztartományban a felületegységről időegység alatt kisugárzott elemi energia. Jele: I, mértékegysége W. m 4

25 Teljes hullámhossz tartományban a sugárzás intenzitását a Planck féle eloszlásgörbék szemléltetik:.4. ábra. Planck-féle eloszlásgörbék (thefullwiki.org) Wien féle eltolódási törvény: a hőmérséklet csökkenésével az emisszió maximuma a nagyobb hullámhosszak felé tolódik el. Stefan Boltzmann törvény: egy T hőmérsékletű abszolút fekete test által a teljes hullámhossz tartományban 0K hőmérsékletű térbe kisugárzott összes energia a termodinamikai hőmérséklet negyedik hatványával arányos: T E0 I 0 d KT C (-43) Abszolút fekete test esetén K 5, W W ; C0 5, m K m K (-44) A szürke test sugárzóképessége: T E C 00 C a szürke test sugárzási tényezője. 5 4 (-45)

26 A sugárzási tényező függ a test: fizikai jellemzőitől, felületének állapotától, a hőmérséklettől és a sugárzás hullámhosszától. Feketeségi fok: E A C E0 A0 C0 (-46) Lambert féle távolsági törvény: pontszerű sugárforrás sugárzásának intenzitása a távolság négyzetével arányosan csökken. Lambert cosinus törvénye: a sík, sugárzó felület normális irányú ( E ) és a normálishoz mért szögbeni kisugárzása ( E ) közötti összefüggés: E E cos (-47) Sugárzással átadott hő szilárd testek közt: T 4 T 4 Q C A f cos (-48) C az eredő sugárzási tényező az idő Af a hőt befogadó felület a normálishoz mért beesési szög T a melegebb test hőfoka K-ben T a hidegebb test hőfoka K-ben Az eredő sugárzási tényező zárt térben (a hőt kisugárzó testet a másik test teljesen körülveszi): C A a hőt kisugárzó felület A a hőt befogadó felület A C A C 5,77 (-49) Az eredő sugárzási tényező párhuzamosan elhelyezkedő testek közt: C C C 5,77 Az eredő sugárzási tényező két, a térben önkényesen elhelyezett test közt: 6 (-50)

27 C A cos CC 5,77 (-5) cos cos dada l AA (-5) ; a beesési szögek l a felületek közti közepes távolság Gáz által falra sugárzott hő: 4 Tg 4 Tf Q f C 0 A f f (-53) fal (-54) f a fal effektív feketeségi foka A gázok és gőzök nem követik egyértelműen a Stefan Boltzmann törvényt, a kisugárzás nem arányos az abszolút hőmérséklet negyedik hatványával, hanem anyagonként eltérő. Ezt a gáz feketeségi fokának megfelelő felvételével kompenzáljuk, és a hőmérséklet negyedik hatványát vesszük figyelembe. A fal effektív feketeségi fokának felvételére azért van szükség, mert az üreges testek mindig nagyobb feketeségi fokkal rendelkeznek, mint az anyagi szerkezetükből következne. A gőz közepes hőmérséklete: Tg TgTg Tg a gőz kezdeti hőmérséklete Tg a gőz véghőmérséklete (-55)..3 Hőátadás Hőátadás/konvekció: áramló közegek (fluidum) és a vele érintkező szilárd felület között lezajló hőterjedési jelenség. Elvileg alkalmazható a Fourier-féle összefüggés, de az áramlás határrétegére vonatkozóan gyakorlatilag lehetetlen meghatározni a hővezetési tényezőt, mely ráadásul távolról sem tekinthető 7

28 állandónak. Ezért egy hasonló, de más elvi alapokon álló tapasztalati összefüggést használnak ilyen esetekre. A hőátadás szabadkonvekció esetén a hőmérséklet-különbség eredménye. Kényszerkonvekció esetén a fluidumot mozgatjuk/áramoltatjuk a fal mentén ventilátor, szívattyú segítségével. A Newton-féle tapasztalati törvény az időegység alatt átvitt hőmennyiségre: t (-56) A t (-57) hőátadási tényező, [W/(mK)] nem anyagjellemző, hanem függ: az áramlás jellegétől, az áramlás kialakulásának körülményeitől, az áramló közeg fizikai jellemzőitől, a hőáramlás irányától, a hőátadó felület tulajdonságaitól, az áramlástani és termikus határréteg kölcsönös alakulásától. A hőátadási tényező tájékoztató értékei: -. táblázat. A hőátadási tényező tájékoztató értékei A folyamat és a közeg megnevezése W m K 6 35 Gáz természetes konvekció esetén Gáz csövekben áramoltatva Víz természetes konvekció esetén 0 00 Víz csövekben áramoltatva Forrásban lévő víz Hártyás kondenzáció Csepp kondenzáció Hidraulikai határréteg: a fluidum azon rétege, melyben a fal közelsége az áramkép kialakulására hatással van. A termikus határréteg a fluidumnak a fal mellett kialakuló azon rétege, melynek hőmérséklete meghatározott mértéknél jobban eltér a fluidum hőmérsékletétől. A termikus határrétegben a hőtranszport vezetéses. 8 jellemző

29 ..4 Összetett hőátvitel Összetett hőátvitelnek tekinthető az a folyamat, amelyben az előzőleg tárgyalt egyszerű hőátmenetek (hővezetés, hőátadás, hősugárzás) közül egyidejűleg több is lejátszódik. A hő átszármaztatása: rendszerint egyik közegből a másikba történik hőátadás és a fluidumokat elválasztó falon keresztüli hővezetés (összetett hőátvitel) útján.. A hőátszármaztatást a hőátbocsátási együttható: k jellemzi..5. ábra. Hőátszármaztatás többrétegű sík falon keresztül A hőáramsűrűség az ábrán látható kétrétegű, határtalan méretű sík fal hőátszármaztatásának négy szakaszára: t t a t t a t a t b t a t b t b t c t b t c t c t (-58) tc t A hőmérséklet-változásokat összegezve: t t 9 (-59)

30 t t t t k t t n i i i k i i i ( n = k.a. t (-60) W ) m K (-6) (W) (-6) A hőátszármaztatás egyrétegű hengeres falon keresztül: k A e t t W Ae k (-63) A A m A ln A (-64) W Ae Ae m K A A (-65) Ha r/r< akkor Ae lehet a számtani közép. Vékony falú (szigeteletlen) csövek esetében A A Ae A hőátszármaztatás bordázott felületen keresztül: k A e t t W Ae k (-66) A A m A ln A (-67) W Ae Ae m K A b A b b a bordahatásfok azt veszi figyelembe, hogy a bordatőtől távolodva (-68) a bordák mentén a hőmérséklet csökken a bordatőnél lévő értékről. Értéke kisebb, mint. 30

31 b. tbordaközepes t tbordatő t (-69) Hasonlósági módszer, dimenzióanalízis Ahhoz, hogy egy modellkísérlet alapján következtetéseket lehessen levonni a valóságos körülményekre vonatkozóan, két dolgot kell biztosítani: a geometriai hasonlóságot és az áramlástani hasonlóságot. A geometriai hasonlóság biztosítása azt jelenti, hogy az adott áramlástani vizsgálat szempontjából minden fontos részletében arányos modellt kell készíteni, és gondoskodni kell a környezet méretarányos kialakításáról is. Nyilván nem mindegy, hogy egy csőben elhelyezett tárgy modellezésekor a cső milyen méretű. Annak is méretarányosnak kell lennie! Az áramlástani hasonlóság elvileg akkor áll fenn, ha az áramlást meghatározó erők egymáshoz viszonyított aránya a modellkísérlet során és a valóságos körülmények között azonos. Az áramlásra jelentősebb befolyással a következők erők vannak: súlyerő tehetetlenségi erő súrlódási erő nyomásból származó erő felületi feszültségből származó erő A felsorolt öt erő egymáshoz való viszonyára összesen 4 egyenlet írható fel, ami túl nagy szám. Az általános gyakorlat és a súrlódásosság szempontjából azonban nem is mindegyik erő egyformán fontos. Ha csak azokat tartjuk a vizsgálati körben, melyek a legfontosabbak, akkor a következő három marad: súlyerő tehetetlenségi erő súrlódási erő 3

32 Ahhoz, hogy a felsorolt erők egymáshoz való viszonyát valamilyen általánosított formában fejezhessük ki, vizsgáljuk meg, hogy az egyes erők milyen alapmennyiségekkel arányosak. Hogy az erők konkrét nagysága ne játsszon szerepet, ezt az arányosítást például a térfogategységre eső hányadra végezzük el. A súlyerő ilyenformán a sűrűség és a gravitációs gyorsulás szorzatával egyenesen arányos: G g V (-70) A tehetetlenségi erő térfogategységre eső hányada: Fi c a V l (-7) ahol: a a fluidum gyorsulása a fluidum sűrűsége c az áramlás jellemző sebessége l az áramlásra jellemző lineáris méret A súrlódási erőre vonatkozóan a következő megfontolást kell tenni: Fs A dc c c A 3 l V V V dz l l l (-7) A gyakorlati áramlástani problémák szempontjából elsősorban a súrlódási erő és a tehetetlenségi erő viszonya valamint a súlyerő és a tehetetlenségi erő viszonyszáma a meghatározó. Áramlástani hasonlósági kritériumok: Re, Fr, Gr - számok. A súrlódási erő és a tehetetlenségi erő viszonyszáma a Reynolds-szám: c l c l c l Re c l (-73) A kapott viszonyszám alkalmazására a csővezetéki áramlások kutatóinak egyik legnevesebbje a brit mérnök, Osborne Reynolds tett javaslatot 883-ban. Az ő emlékére ezt a viszonyszámot, mely a legfontosabb, áramlástani hasonlóságot 3

33 kifejező viszonyszám, röviden hasonlósági kritérium (feltétel), Reynolds-számnak (Re-szám) nevezik. A Re-szám tehát az áramlás jellemző sebességének és az áramlásra jellemző lineáris méretnek a szorzata, osztva az áramló közeg súrlódási tulajdonságait kifejező kinematikai viszkozitással. A Re-szám, mint viszonyszám, mértékegység nélküli szám. A súlyerő és a tehetetlenségi erő viszonyszáma a Froude-szám: c l c c Fr g c l l g (-74) A kapott viszonyszámot a hajók mozgása során keletkező ellenállási erők meghatározására vonatkozó elmélet megalapozója, a brit származású mérnök és hajóépítő, William Froude emlékére Froude-számnak (Fr-szám) nevezik. A Fr- szám tehát szintén az áramlástani hasonlóságot biztosító kritérium (feltétel) olyan esetekben, amikor az áramlás döntően a súlyerő és a tehetetlenségi erő hatása alatt ál. A Fr-szám tehát az áramlás jellemző sebesség és az áramlásra jellemző lineáris méret és a gravitációs gyorsulás szorzatából vont négyzetgyök hányadosa. A súrlódási erő és a felhajtóerő viszonyszáma a Grashoff- szám: Gr g t l 3 (-75) Fontos felhívni a figyelmet arra, hogy a hasonlósági kritériumok összefüggésében szereplő jellemző lineáris méret az áramlástani jelenségre a leginkább jellemző méret, mely a vizsgált jelenség függvényében más és más lehet. Például egy csőben lezajló áramlás esetében a cső átmérője, egy meleg fűtőtest mellett felszálló levegő áramlása esetében a fűtött felület magassága, stb. Az ismertetett három hasonlósági kritérium mellet igen nagy számban vannak még hasonlósági kritériumok Hasonlósági kritériumokat a modellkísérletek azonban nem hasonlóságának csak az biztosítására. áramlástani jelenségek modellezésénél, hanem például az áramlástannal egyébként sok tekintetben szoros kapcsolatban lévő hőtani jelenségek modellezésénél is használnak. Hőtani hasonlósági kritériumok: a Pr és Nu - szám 33

34 A hőfok- és sebességmező hasonlóságára a Prandtl szám, dimenziónélküli kritériumot alkalmazzuk: Pr a cp (-76) A hőátadási folyamatok hasonlóságára a Nusselt szám, dimenziónélküli kritériumot alkalmazzuk: Nu l (-77) A hasonlósági kritériumokat, lévén azok mértékegység nélküli ún. nevezetlen számok, egymással össze lehet szorozni, el lehet osztani, a hasonlósági kritériumot lehet hatványra emelni, úgy ahogy azt az adott jelenség modellezése megkívánja. Példaként közöljük a hőátadási tényező meghatározására alkalmas kriteriális egyenletet: L Nu C Re Gr Pr d m n p q (-78) A C, m, n, p és q konstansokat méréssel határozzák meg a különböző hőátadási jelenségekhez. Kényszerített áramlásoknál (kényszerkonvekció) a Gr szám, a szabad áramlásoknál (szabad konvekció) a Re szám nem játszik szerepet. Az L/d viszonyszám csak csövek esetében játszik szerepet..3 Hőátadás halmazállapot-változás esetén.3. Hőátadás kondenzációnál Ha a gőz a telítettségi hőmérsékleténél más szóval forráspontjánál - alacsonyabb hőmérsékletű fallal érintkezik, lekondenzál. Ez lehet: Hártyás vagy film kondenzáció, amely nedvesítő közegre jellemző. Hőtani szempontból hátrányos, mivel a hűtőfelületen a lekondenzált folyadékból kialakult összefüggő filmréteg gátolja a hőátadást. A hőátadó felület kémiai anyagokkal, például zsírszerű anyagokkal való kezelése megbontja az összefüggő film réteget és ezáltal javul a hőtadás. 34

35 Speciális műszaki átalakításokkal például a vízszintes elhelyezkedésű csőkötegeknél a Ginobat-féle elrendezéssel, a függőleges csöveknél a folyadék elvezető karimák, gallérok beépítésével érhetünk el eredményt. Csepp kondenzáció alakul ki a nem nedvesítő folyadékok gőzeinek kondenzálásakor, amely kalorikus szempontból igen előnyös, ugyanis a felületen a kondenzált cseppek között nagy szabad felület található és a gőzök szabad felületen könnyen lekondenzálnak és leadják a párolgáshőjüket. E felszabadult hőt a kondenzáció rejtett hőjének nevezzük. Kondenzáció során tehát rejtett hő (párolgáshő) szabadul fel állandó hőmérsékleten a folyadék forráspont értékén. A hőátadási tényező meghatározását itt is Nusselt függvények segítségével végezzük el. a, Függőleges csöveknél ill. síklapoknál: kond 3 g r 0,94 l t 0, 5 (-79) A Nusselt függvényeknél a Re szám nem, de a K kondenzációs szám, melyben az r párolgás/kondenzációs hő található, annál nagyobb szerepet kap a Gr és a Pr szám mellett. K r c p t (-80) Nu,5 Ga Pr K (-8) Nu 0,7 Ga Pr K (-8) / 4 b, Vízszintes csöveknél: 0, 5 A fenti összefüggések film-kondenzációnál használhatók elsősorban, csepp kondenzációnál α értéke tízszer nagyobb is lehet a kiszámítottnál, hiszen nem alakul ki kondenzfilm, ami szigetelőrétegként a gőz és a fal közé ékelődik. A nem kondenzálódó gázok is nagymértékben lerontják a hőátadást. 35

36 .3. Hőátadás forrásnál A legismertebb definíció alapján a forrás olyan párolgás, amely nem csak a felületre, hanem a folyadék teljes terjedelmére kiterjed. Minden folyadék párolog, és ez a párolgás gőztenziót (gőznyomást) eredményez. Az anyag akkor forr, ha a folyadék gőznyomása eléri a környezeti nyomás értékét. A gőz hőmérsékletét, azaz a telítési hőmérsékletet (t s) a környezeti (külső) nyomás határozza meg. A folyadék a fűtött falnál mindig túlhevül, ezért a forráspont mérésekor nem a forrásban lévő folyadék, hanem a folyadékkal egyensúlyban lévő gőztér hőmérsékletét határozzuk meg. A túlhevülés ( t ) értéke a hőterheléstől ( Q W ) függ. A m A forralásnál a hőközlés céljából telített gőzt alkalmaznak, amely a berendezés fűtőterében lekondenál, és a felszabaduló rejtett hő, az úgynevezett kondenzációs hő biztosítja a forrás állandóságát. A forrás megindulását a gőzbuborékok megjelenése jelzi. A buborékok mindig a fűtött falnál, a gőzképződés középpontjaiban érdesség, vízkő, esetleg zománchiba keletkeznek, méretüket a gravitáció, a hidrosztatikai nyomás, a felületi feszültség, környezeti nyomá és az áramlási viszonyok befolyásolják. A keletkező buborékok alakja, elszakadása stb. a folyadék nedvesítő tulajdonságaitól ( illeszkedési szögtől) függ. A nedvesítő folyadékoknál (pl. víz) a buborékos forrás jön létre, itt a buborék vékony nyakon tapad a felülethez, és így jó a hőátadás a faltól a folyadék fő tömege irányában (az illeszkedési szög 90 ). A nem nedvesítő folyadékoknál (pl. higany) a buborékok széles vállakon fekszenek a felületen (az illeszkedési szög 90 ), szinte befedik a felületet. Rossz a hőátadás, mivel a buborékok között kevés a szabad felület, a folyadék fázis felé a hő csak gőzbuborékon keresztül vezetéssel jut el, a gőzbuborék pedig rossz hővezető. Nagy hőterheléskor a buborékos forrás hártyás forrássá alakul, ekkor romlik a kalorikus teljesítmény. Ennek a magyarázata az, hogy megnövekszik a keletkező buborékok száma, amelyek oly sűrűn helyezkednek el, hogy egyetlen hártyává alakulnak át egyetlen hártyává szakadnak össze amely a fűtőfelületen 36

37 helyezkedik el, és teljesen lerontja a hőátadást. Ez a hártya mint óriás buborék leszakad a felületről, de rövid idő alatt újra megkezdődik a hártya kialakulása. A forrással kapcsolatos a Clausius-Clapeyron egyenlet, amely alkalmas a párolgáshő, valamint a forrással kapcsolatos gőznyomások, illetve a hőmérsékletek meghatározására. lg p p r T T 9, T T (-83) ahol: p és p a T és T hőmérsékletekhez (K) tartozó gőznyomások, r a párolgáshő (J/mol)..4 Ellenőrző kérdések, kidolgozott feladatok. Írja fel a hőátadás (konvekció) Newton-törvényét. Értelmezze az összefüggésben szereplő mennyiségeket és adja meg azok dimenzióit.. Milyen módon csoportosíthatók a hőcserélők, mit értenek regeneratív, rekuperatív és keverő hőcserélő alatt? 3. Vezesse le a hővezetés differenciál egyenletéből az egyrétegű sík falban lejátszódó stacioner hővezetés fajlagos hőáramának meghatározására alkalmazható összefüggést. 4. Vezesse le a hővezetés differenciál egyenletéből az egyrétegű hengeres falban lejátszódó stacioner hővezetés fajlagos hőáramának meghatározására alkalmazható összefüggést. 5. Rajzolja fel a hőmérséklet-lefutást egy olyan kétrétegű falban, melynek egyik rétege háromszor jobb hővezető mint a másik! Fűzzön magyarázatot a vázlathoz! 6. Írja fel az L hosszúságú, s vastagságú csőfalon vezetéssel átvitt hőmennyiség kiszámítására szolgáló összefüggést! Mit lehet ilyen esetben a csőfal hőellenállásaként értelmezni? 7. Írja fel a hővezetés Fourier-törvényét. Értelmezze az összefüggésben szereplő mennyiségeket és adja meg azok dimenzióit. 8. Mit értünk hőátvitel alatt? Hogyan értelmezzük a hőátviteli tényezőt? Mi a mértékegysége? 37

38 . feladat Egy háromrétegű síkfal 0 mm vastag acél-, 40 mm vastag szovelit és mm vastag azbesztrétegből áll. Határozzuk meg az egyes rétegek érintkezési felületének hőmérsékletét, ha az acél külső felületének hőmérséklete 50 C és a falban levő hőáramsűrűség 30 J/ms. (három anyag hővezetési tényezője (W/m.K) mértékegységben, rendre: 45,4; 0,098, 0,) Megoldás Az egyes rétegek hőellenállásai (K/W) mértékegységben rendre:,.0-4; 0,4; 0,07. Az acél és a szovelit érintkezési felületén a hőmérséklet: t ac s t ac,k q R ac 50 30, ,9 C o A szovelit és az azbeszt érintkezési felületén: t azb s t ac s q R s 49,9 30 0,4 55,6 C o Az azbeszt külső felületén: t azb,k t azb s q R azb 55,6 30 0,07 5,7 C o Ellenőrzésként az azbeszt réteg külső felületén a hőmérséklet a hőellenállások összegeként a többrétegű sík falra meghatározott eredő hőellenállással: t azb,k t ac,k q R eredő ,47 5,8 C. o A minimális eltérés a kerekítésekből adódik!. feladat Határozzuk meg egy hűtőház kétrétegű falában levő hőáramsűrűséget, ha a külső réteg vöröstégla (50 mm), a belső réteg pedig száraz parafa (00 mm, λ=0,04 W/m.K). A parafa mindkét felületét vízszigeteléssel látták el és a szigetelés hőellenállása elhanyagolható. Számítsuk ki a tégla és a parafa érintkezési felületének hőmérsékletét is, ha a tégla külső felületének hőfoka 5 C és a parafáé pedig C. 38

39 Megoldás Eredő hőellenállás: R e A hőáramsűrűség: q 0,5 0,0 K 5,. 0,77 0,04 W t k t b 5 5,3 Re W m 5, A téglafal és a parafa érintkezésénél a hőmérséklet: t t p t t q R t t p q R p 5 5,3 0,5 3,3 0,77 C o 3. feladat 0 C hőmérsékletű környezetben levő villamos fűtőtest 500 W/m teljesítményt vesz fel, miközben felületének hőmérséklete állandó, 50 C. Határozzuk meg a fűtőtest felületének hőmérsékletét, ha 400 W teljesítményt vesz fel és a környezet hőfoka 5 C. A hőcserével kapcsolatos egyéb körülmények mind a két esetben ugyanazok. Megoldás A villamos fűtőtest felől a környezet felé a hő hőátadással terjed. Newton törvénye értelmében: q t f t k q 500 3,85 t f t k 50 0 W m K Ha megváltozik a hőteljesítmény és a környezet hőfoka, akkor változatlan hőátadási viszonyok mellett a felületi hőmérséklet: t f t k q ,9 α 3,85 C o 4. feladat Számítsuk ki a közepes hőátadási tényezőt a következő mérési eredmények alapján. A mérést cm belső átmérőjű és 0 cm hosszú csőben végeztük. A csőben 5 oc hőmérsékletű víz áramlik 0,03 m/s sebességgel. A csőfal belső felületének hőfoka 30 o C és a cső egész felületén,8 W hőmennyiség áramlik át. Határozzuk meg az áramlás jellegét. Megoldás A hőátadó felület nagysága ismeretében a Newton-féle hőátadási egyenlet alapján a közepes hőátadási tényező könnyen kiszámítható: 39

40 k Q,8 W 407 A t fal t lev 0,0 0, 30 t lev 5 m K Az áramlás jellegének meghatározása a Re-szám alapján történik, melyhez a kinematikai viszkozitást a fal és a levegő hőmérsékletének átlagán felvéve: Re c d 0,3 0,0 35 tehát az áramlás lamináris. 0, feladat Határozzuk meg egy 75 mm külső- és 65 mm belső átmérőjű, m hosszú bordázott acélcsőre (hővezetési tényező 45,5 W/mK) vonatkozó hőáramot, ha a bordázási tényező értéke: 0. A bordák körül 30 C hőmérsékletű füstgáz, hőátadási tényezője 3 W/mK és a csőben pedig 0 C hőmérsékletű víz áramlik, melynek a hőátadási tényezője 500 W/mK. Hasonlítsuk össze a bordázott- és bordázatlan csőre vonatkozó hőátbocsátási tényezőt, ha a bordahatásfok értéke: 0,9. Megoldás k A A W, ahol A e Ae Ae m K A ln A b A b A Ae A külső A belső A belső 0 0, ,799 ln 0,3 A külső ln A belső m m Bordázatlan csőre: k bordázatlan W 6,74 0,799 0,005 0,799 m K 500 0,065 45,5 3 0,075 Bordázott csőre: k bordázott W 45,7 0,799 0,005 0,799 m K 500 0,065 45,5 3 0, ,9 A bordázatnak köszönhetően a hőátbocsátási tényező kb. 6,8-szeresére növekedett. 40

41 3. Hőcserélők Fajtái: Felületi, vagy rekuperatív hőcserélők. A melegebb és a hidegebb közeget egy szilárd fal elválasztja egymástól. A hőcsere a falon keresztül valósul meg a hőátvitel törvényei szerint. Regeneratív hőcserélők. A melegebb közeg nagy hőkapacitású, porózus anyagot tartalmazó tartályon átáramolva azt felhevíti. Ezt követően a melegebb közeget elterelik (célszerűen egy olyan másik tartály felé, melyben alacsonyabb hőmérsékletű ugyanolyan porózus anyag van) és a felmelegített porózus anyagon a hidegebb közeget vezetik át, mely hőt vesz fel. Két azonos töltetű tartály alkalmazásával a melegebb és a hidegebb közeg áramlását periodikusan váltogatva valósulhat meg a folyamatos hőcsere. Keverő hőcserélők. A melegebb és a hidegebb közeg egyszerű összekeverése során létrejön a hőmérsékletkiegyenlítődés, azaz a hőcsere. A hő átszármaztatása rendszerint egyik közegből a másikba történik. Ha a közegeket egymástól fal választja el, akkor a készülék neve, amelyben a művelet lefolyik, felületi hőcserélő, ha a közegek keveredhetnek, akkor a készülék neve: keverős hőcserélő. Az olyan hőcserélő készülékeket, amelyekben a hőcsere állandósult állapotú és a hőcserélőben részt vető közegek mindegyike egy időben a készülékben áramlik, rekuperátoroknak is neveik. Olyan készülékeket, amelyekben felváltva tartózkodik vagy áramlik minden, a hőcserében részt vevő közeg, regenerátornak nevezik. A hőcserélő készülékek többféle szempontból osztályozhatók. Az egyik ilyen a művelet célja szerinti felosztás. Ily módon beszélhetünk: hűtőkről, ahol a művelet célja valamilyen meleg közeg hűtése. A hűtőközeg lehet víz, levegő, sólé, vagy más alkalmas folyadék, fűtőkről, amelyekben levegőt, vagy más gázt, esetleg folyadékot melegítünk rendszerint gőzzel, mint fűtőközeggel, hőhasznosítókról, amikor hulladékhővel valamilyen közeget felmelegítünk, vagy forralunk, 4

42 forralókról, amelyekben rendszerint vízgőzzel forralunk fel más közeget, bepárlókról, ahol egymástól nagyon eltérő forrpontú alkotók oldataiból az alacsonyabb forrpontú alkotót (rendszerint vízgőzt) elgőzölögtetjük többnyire fütőgőzzel, elpárologtatókról, ahol hűtő körfolyamatokban a hőelvonás történik, visszaforralókról, ahol a desztillációs oszlopban lefolyó folyadékfázis (a reflux) részben gőzfázissá alakítják fűtőközeg (rendszerint vízgőz) által leadott hővel. 3. Felületi vagy rekuperatív hőcserélők méretezése Hőtechnikai méretezés: A szükséges hőcserélő felület meghatározása. Hidraulikai méretezés: A keletkező hidraulikai ellenállás meghatározása. Felületi hőcserélők hőtechnikai méretezés során meghatározzuk a hőátbocsátási tényező (k) értékét, felállítjuk a hőmérleget és meghatározzuk a logaritmikus hőmérséklet különbség értékét ( t), majd a hőátvitel ismert egyenletéből (-6) meghatározzuk a hőcserélő szükséges felületét. A hőátbocsátási tényező felületi hőcserélők esetében: k W Ae Ae m K A b A b (3-) Szokványos esetekben a közegeket elválasztó fal hőellenállása ( / ) 0-5 nagyságrendű, ugyanakkor a két közeg oldalán jelentkező hőellenállás a szokványos közegek esetén - a kondenzálódás és a forrás esetét kivéve - kb. 0-3 nagyságrendű. Közelítésként tehát ko W Ae Ae m K A b A b 4 (3-)

43 A hőmérleg egyenlet. A hőcserélő fajtájától függetlenül elhanyagoljuk a környezet felé átadott hőt, azaz feltételezzük, hogy a melegebb közeg által leadott hő éppen megegyezik a hidegebb közeg által felvett hővel. Ez az energia-megmaradás törvénye a hőcserélő készülékekre, melyet kifejező egyenletet hőmérleg-egyenletnek neveznek. h t h c m m m t m W ch m (3-3) Gáz halmazállapotú közeg esetén az állandó nyomású fajhővel kell számolni. Wh t h Wm t m W Ahol Wh és Wm a hidegebb (3-4) ill. a melegebb közeg ún. vízértékárama (hőkapacitásárama), ami az egy Kelvin hőmérsékletkülönbség mellett felvett ill. leadott hőmennyiséget jelöli A hőcserére a hőátvitel már ismert egyenlete érvényes: k A t W (3-5) A klasszikus hőátviteli problémákhoz képest eltérés, hogy a hőcserélő felülete mentén a legtöbb esetben pontról pontra változó hőmérsékletkülönbség van, annak ellenére, hogy a hőcsere folyamatát csaknem mindig stacionáriusnak tekintjük. Ez azt jelenti, hogy ilyen esetben Δt csak egy közepes érték lehet, ami összefüggésben van a hőmérsékletkülönbségnek a felület mentén történő változásával. Egyenáramú hőcserélők. A melegebb és a hidegebb közeg az elválasztó felület két oldalán jellemzően egymással párhuzamosan, azonos irányban halad. A műveletek nagy részénél a hőcserében részt vevő közegek hőmérséklete az átszármaztatott hő mennyiségével egyenes arányban - lineárisan - változik. Ez a helyzet akkor, ha meleg folyadék érzékelhető hőjével melegítünk fel hideg folyadékot, vagy fordítva. Ilyenkor a meleg folyadék, ha T hőmérsékleten lép be a készülékbe Q WC T T 43 (3-6)

44 hőmennyiséget ad le, mire T hőmérsékletű lesz, míg a hideg folyadék egyenáram esetén ugyanakkora hőmennyiséget vesz fel és hőfoka t-ről t-re nő. Mindkét közeg hőmérsékletének változása az átszármaztatott hőmennyiség függvényében T T Q WC (3-7) t t Q wc (3-8) illetve lineárisan változik. Ugyancsak lineárisan változik Q függvényében t is. 3.. ábra. Hőmérséklet-különbségek egyenáramú hőcserélőben Q Q T - t t T t t Q WC wc WC wc (3-9) Az egyenes egyenletéből következik, hogy d t t t dq Qö (3-0) dq az előző egyenlet szerinti értékét helyettesítve: t t d t kda t Qs 44 (3-)

45 Innen a hőátadó felület: A t Qs Qs d t ln t t k t t t t k t t t Qs t k t t k t log Q s ln (3-) ahol: t log t t t ln t (3-3) az ún. logaritmikus közepes hőmérséklet-különbség. Ellenáramú hócserélők. A melegebb és a hidegebb közeg az elválasztó felület két oldalán jellemzően egymással párhuzamosan, ellentétes irányban halad. Tekintettel arra, hogy a korábbi levezetésben nem volt szó arról, hogy az elválasztó felület két oldalán párhuzamosan áramló közegek azonos vagy ellentétes irányban haladnak-e, ugyanazon összefüggést (3-3) lehet használni. Azaz a logaritmikus közepes hőfokkülönbség a hőcserélő peremein (A=0 és A=) tapasztalható hőmérséklet-különbségek logaritmikus átlaga. t k t A0 t A A t ln A0 t A A (3-4) 3.. Csőköteges hőcserélők Folyadék-folyadék hőcsere: Csőköteges-köpenyes hőcserélők, lemezes hőcserélők. Folyadék-gáz hőcsere: Csőköteges hőcserélők, hőcsöves hőcserélők A hőcserélő készülékek legnagyobb része csőköteges készülék. Egyszerű felépítése sokoldalú alkalmazhatósága és viszonylagos olcsósága következtében minden iparágban elterjedt. A készülék hengeres köpenyből és annak végeihez csatlakozó csőkötegekből áll. A köpenyen be- és kilépő csonkok vannak, a cső kötegfalra erősítik a csöveket. A cső kötegfalat fedél zárja le, amelyen a csövön belül áramló közeg be- ill. kilépő csonkja található. A köpenyoldali térben terelőlemezek vannak. 45

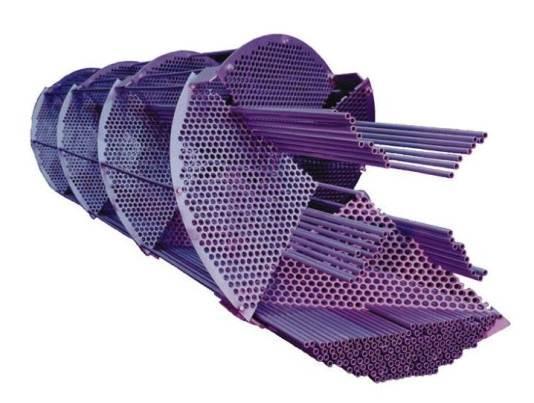

46 3.. ábra. Csőköteges hőcserélő 3.3. ábra. U-csöves csőköteges hőcserélő 46

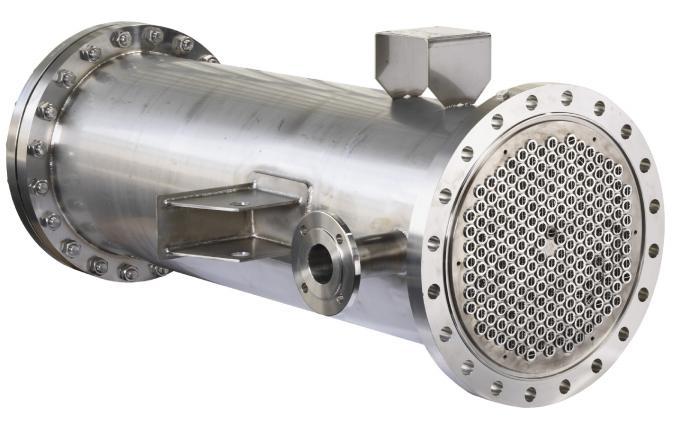

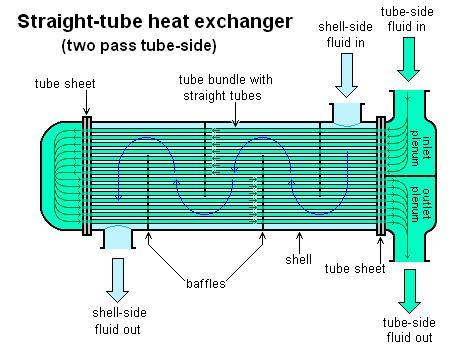

47 3.4. ábra. Egyenes csövű csőköteges hőcserélő 3.5. ábra. Csőköteges hőcserélő köpeny 47

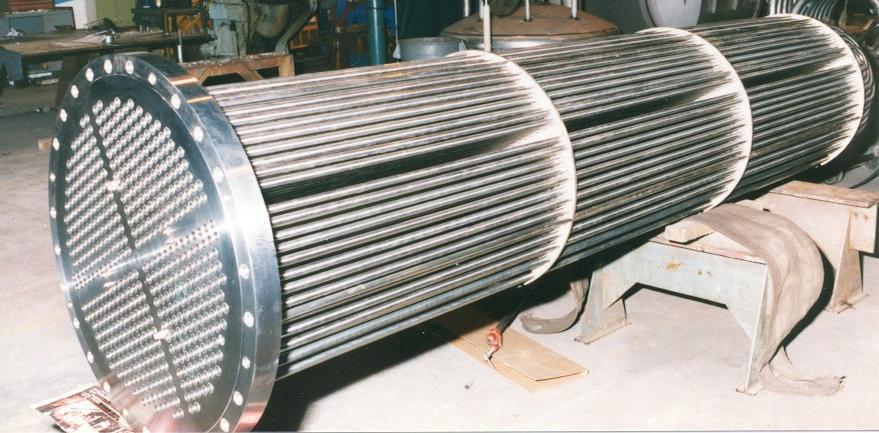

48 3.6. ábra. Csőköteg Legegyszerűbb konstrukciójú hőcserélőknél ha a kiválasztott készüléknél a hőátadási tényező túl kicsi, akkor azt köpenyoldalon a terelőlemezek számának növelésével, csőoldalon pedig a járatok számának növelésével javíthatjuk, mivel ekkor az áramlási sebességek nőnek ábra. Csőköteg spirális terelőlemezekkel 48

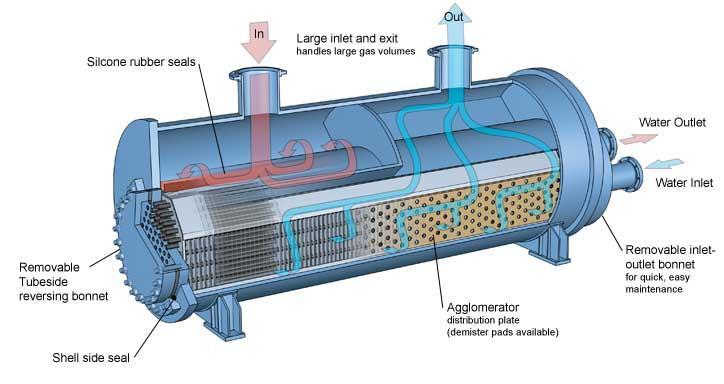

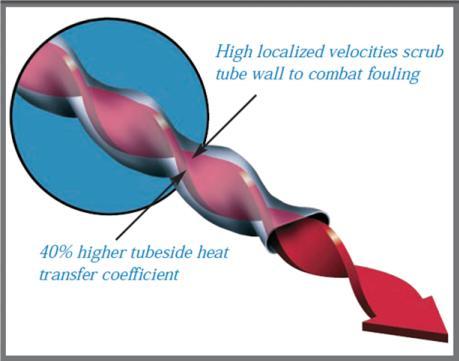

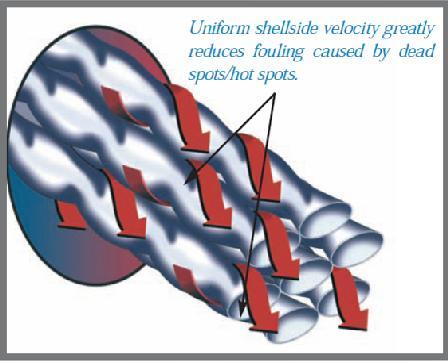

49 3-8. ábra. Gázlehűtő hőcserélő Speciális csőkialakítással nem csak a hőátadó felület növelhető, hanem turbulenssé tehető az áramlás, így növekszik a csövek belső oldalán a hőátadási tényező: 3-9. ábra. Csavart profilú csövek 3.. Bordáscsöves hőcserélők A legáltalánosabban alkalmazott bordáscsöves hőcserélők a közvetlen léghűtők. A készülék lábakon áll a szabadban. A lábakra van építve a keresztbordás csöveket tartó keret. A csövek itt is cső kötegfalba vannak erősítve. A cső kötegfalhoz csatlakozik a csövön belül áramló meleg közeg elosztó és fordulókamrája. A 49

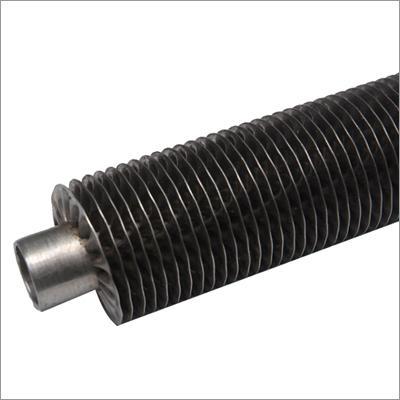

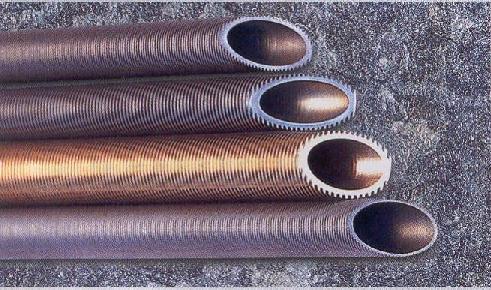

50 hűtőközeget, a levegőt axiál-ventillátor szívja át a csövek között. A ventilátort a csövek alatt is el lehet helyezni. A levegő, mint hűtő és kondenzáló közeg rendszerint a vízhűtést pótolja a vegyiparban. Előnye, hogy a technológiai folyamatban részt vevő közeg kilépő hőmérséklete korlátozás nélkül szabályozható az átszívott levegő mennyiségének változatásával ábra. Bordás cső 3-. ábra. Bordás cső ( 50

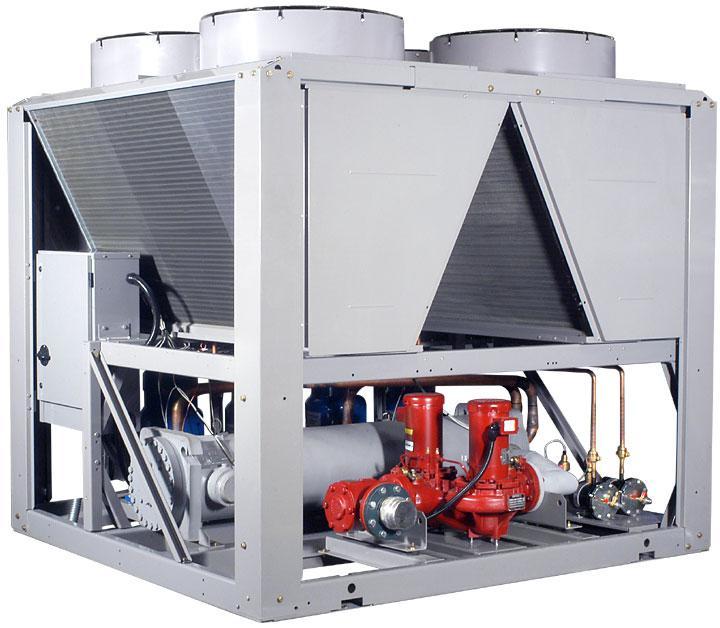

51 3-. ábra. Léghűtő ( ábra. Léghűtő ( 5

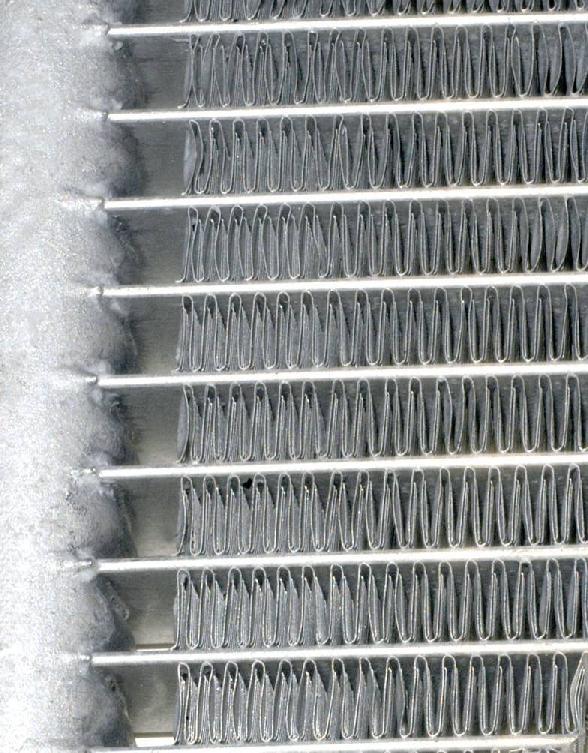

52 3-4. ábra. Léghűtő hőcserélő felülete ( Természetesen vannak a léghűtésnek hátrányai is. Az egyik legfontosabb, a levegő kis fajhője és kis hővezetési tényezője. Emiatt nagytömegű hűtőközegre és nagy levegőoldali hőátadó felületre van szükség, ami a berendezést drágítja. Emiatt a léghűtők ventillátorainak mennyiségi szabályozása többnyire elkerülhetetlen Kettőscsöves hőcserélők Két csőből állnak, melyekben ellenáram valósítható meg. A hőátadó felület a belső cső különböző speciális kialakításával növelhető meg. 5

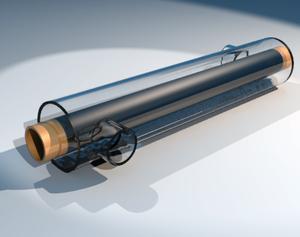

53 3-5. ábra. Kettőscsöves hőcserélő 3-6. ábra. Kettőscsöves hőcserélők speciális profilú belső csővel ( Csörgedeztetett hűtők A levegővel hűtött hőcserélő külső felületére vizet permeteznek. A víz elpárolog, párolgáshőjét a hőcserélőben lehűtendő anyagtól vonja el. Ezt a megoldást használják pl. ipari hűtőberendezések kondenzátorainál (evaporatív kondenzátorok). 53

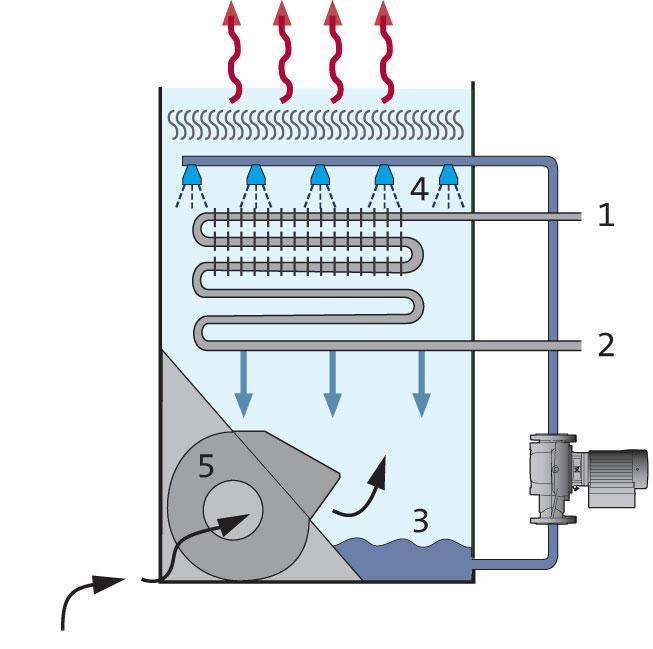

54 3-7. ábra. Evaporatív kondenzátor ( gőz bevezetés, folyadék elvezetés, 3 hideg víz, 4 víz permetező fúvókák 5 centrifugál ventilátor A hőcserélők csöveinek speciális kialakításával intenzívebbé tehető a hűtés, és a berendezés helyigénye is csökkenthető: 54

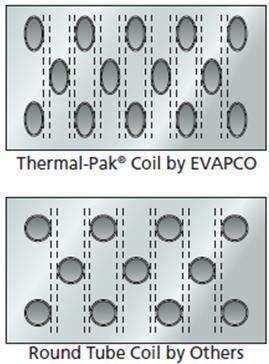

55 3-8. ábra. Speciális csőprofil alkalmazása evaporatív kondenzátorban ( Spirállemezes hőcserélő A spirállemezes hőcserélőkben a két közeg két, azonos keresztmetszetű spirális járatban áramlik. Kicsi áramlási ellenállású, kis helyigényű berendezés. A közegek keveredésének megakadályozására a spirális vonalnak tömítettnek kell lennie ábra. Spirállemezes hőcserélő (wikipedia.com) 55

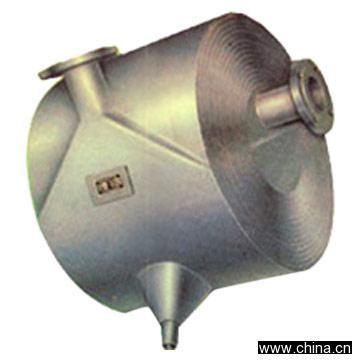

56 3-0. ábra. Spirállemezes hőcserélő ( Lemezes hőcserélő A lemezes hőcserélőket kiterjedten alkalmazzák gyümölcslevek, tej, sör, stb. pasztörizálására, kondenzvíz hőjének hasznosítására. Lemezes hőcserélőknél a hőveszteségek elhanyagolhatók, a készülék hőátadó felülete a berakott lemezek számával változtatható. A készülék könnyen és jól tisztítható, és bármilyen fémes szerkezeti anyagból (titán, monel, stb.) készíthető. Az elérhető hőátbocsátási tényezők legalább 50%-kal nagyobbak, mint csőköteges hőcserélőknél, a készülék kompakt, a közegekkel töltött térfogat az időegység alatt átáramló térfogathoz képest kicsi, így a tartózkodási idő kicsi, tehát hőérzékeny anyagok melegítésére kiválóan alkalmas. A lemezes hőcserélők hőátadó felület egységére jutó gyártási költsége többszöröse a csőköteges hőcserélőéknek. 56

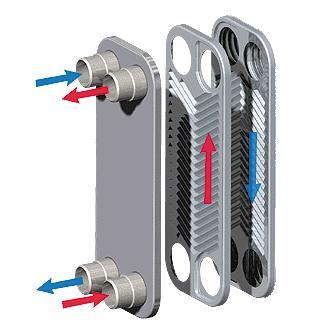

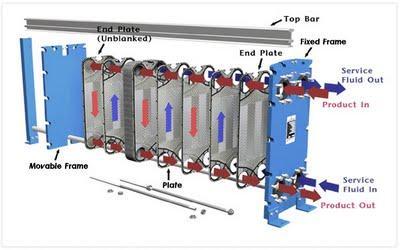

57 3-. ábra. Lemezes hőcserélő (Polaris Plate Heat Exchangers) 3-. ábra. Lemezes hőcserélő (Polaris Plate Heat Exchangers) 57

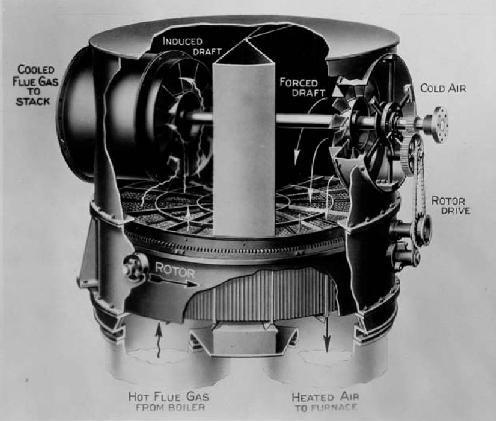

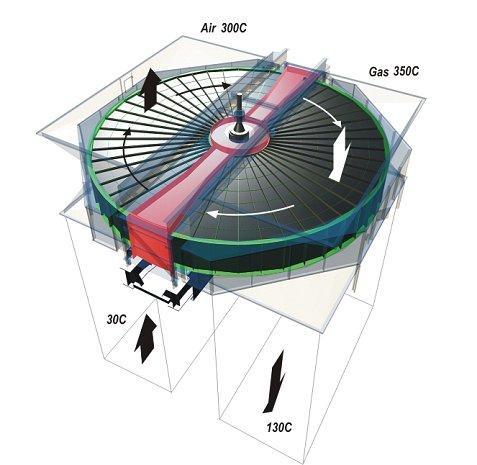

58 3. Regeneratív hőcserélők A regeneratív hőcserélőkben a hőt leadó és a hőt felvevő közeg nem egyszerre van jelen. Első lépésként a melegebb közeget áramoltatjuk keresztül a hőcserélőben elhelyezett hőelnyelő anyagon, mely a hőt felveszi, ezt követően pedig a melegítendő közegnek adja le. A folyamatos működést a hőelnyelő anyag forgatásával lehet biztosítani: 3-3. ábra. Ljungström regeneratív hőcserélő 3-4. ábra. Regeneratív hőcserélő ( 58

59 Regeneratív hőcserélőket alkalmaznak például a mesterségesen szellőztetett épületek légkezelőinek hővisszanyerő berendezéseiként, melyekkel az épület szellőztetés okozta hővesztesége kb. 90 %-kal csökkenthető Ellenőrző kérdések, kidolgozott feladatok Milyen összefüggés szolgál a felületi hőcserélő hőmérlegének meghatározására?. Mi a vízérték fogalma? Mi a hőátviteli tényező fizikai tartalma és mi a mértékegysége? 3. Mit értünk a felületi hőcserélők hőtechnikai méretezése alatt? Hogyan számoljuk ki a logaritmikus hőmérséklet különbség értékét? 4. Írja fel a felületi hőcserélő szükséges hőátadó felület nagyságának, valamint a kilépő hőmérsékletek meghatározására szolgáló mérlegegyenleteket. Hogyan határozzuk meg a hőátviteli tényezőt? 5. Milyen feltételek fennállása esetén engedhető meg a felületi hőcserélők esetében csak a két áramló közeg hőátadási tényezőjére támaszkodva meghatározni a hőátviteli tényezőt? 6. Milyen esetben nem lehet eltekinteni a hőcserélő-felület hőellenállásának hatásától a hőátviteli tényezőre? 7. Mit értünk hőmérleg egyenlet alatt és milyen feltételezéssel szokás felírni? 8. Mit értünk vízértékáram vagy hőkapacitás-áram alatt? 9. Hogyan határozható meg a közepes hőmérsékletkülönbség párhuzamos egyen- és ellenáramlású hőcserélő esetében?. feladat Egy hőcserélőben az egyik közeg 300 oc-ról 00 oc-ra hűl le, miközben a másik közeg 5 oc-ról 75 oc-ra melegszik fel. Számítsuk ki a logaritmikus közepes hőmérsékletkülönbséget párhuzamos egyenáramra és párhuzamos ellenáramra. 59

60 Megoldás t t h,be t m,ki t h,ki ,3 o C t t ln ln m,be h,be t t m,ki h,ki t t t m,ki t h,be ,6 o C t k,ellenáram m,be h,ki t t ln ln m,be h,ki 00 5 t m,ki t h,be t k,egyenáram m, be. feladat Határozzuk meg egy m fűtőfelületű egyenáramú hőcserélőben a közegek kilépési hőmérsékletét, valamint a kicserélt hőmennyiséget, ha a meleg, illetve a hideg közeg belépési hőmérséklete 0 oc ill 0 oc. A hőátviteli tényező 000 W/mK és a két közeg vízértékárama egyaránt 000 W/K. Megoldás A hőátviteli szám: N k A 000 W 000 Az egyenáramú hőcserélőre vonatkozó Bosnjakovics diagramból: 0,49 Mivel a hatásosság a kisebb vízértékáramú közeg hőmérsékletváltozásának és a hőcserélőben létező legnagyobb hőmérsékletkülönbségnek a hányadosa: 0,49 t t m, be m, be t m,ki t h,be t m,ki 0 0, C o A vízértékáramok azonossága miatt a hideg közeg hőmérsékletváltozása azonos (54 o C), így a hideg közeg 64 oc-ra melegedve távozik. 60

61 4. Termodinamikai körfolyamatok Az olyan termodinamikai folyamatokat, melyeknél a kezdeti és a végállapot jellemzői megegyeznek, körfolyamatoknak nevezzük. A kapott vagy befektetett munka folyamatfüggő. Ahhoz, hogy a körfolyamat által technikailag hasznosítható munkát kapjunk, a közeget úgy kell visszatérítenünk (kompresszió) a kezdeti termodinamikai állapotba, hogy a visszatérítése kevesebb munkát igényeljen, mint a közeg által a körfolyamat másik szakaszában (expanzió) végzett munka. Ez úgy valósítható meg, hogy az expanzió magasabb hőmérsékleten megy végbe, mint a kompresszió, azaz diagramban ábrázolva a munkát adó körfolyamatok forgásiránya az óramutató járásával megegyező: 4.. ábra. Termodinamikai körfolyamat p-v diagramban A kompresszió és expanzió munkák előjelhelyes összege a körfolyamat hasznos munkája. A körfolyamat megismételhetőségét a műszaki gyakorlatban általában gázcserével érik el. Ezen valóságos körfolyamatok nyitott modellnek tekintendők. Az elméleti vagy ideális körfolyamatokban nincs gázcsere, a rendszer zárt. Az I. főtétel, megfordítható állapotváltozásokkal felépített körfolyamatokra: dq du dw (4-) du 0 dq dw (4-) 6

62 A kapott munka a közölt és az elvont hő különbsége (előjelhelyes összege, mivel az elvont hő negatív): W Qbe Qel Q (4-3) A termodinamika II. főtétele szerint a hő csak bizonyos veszteségek árán alakítható át munkává. A veszteség az elvont hőben nyilvánul meg. A körfolyamat termodinamikai hatásfoka a keletkezett hasznos munka és a bevezetett hőmennyiség hányadosa. t 4. W Qbe (4-4) Carnot-körfolyamat Azonos hőmérséklet-határok közt a termodinamikai körfolyamatok közül a legjobb hatásfokot a Carnot-körfolyamat adja. A körfolyamat állapotváltozásai:.: izotermikus expanzió, 3.: adiabatikus expanzió, 3 4.: izotermikus kompresszió, 4.: adiabatikus kompresszió. 4.. ábra. Carnot-körfolyamat p-v diagramban A termodinamikai hatásfok: t w w qbe qt 6 (4-5)

63 Speciálisan Carnot-ciklusra: t Ta Tf (4-6) vagyis a Carnot körfolyamat hatásfoka csak az alsó és felső hőmérséklettől függ. 4. Hőerőgépek termodinamikai körfolyamatai 4.. Belsőégésű motorok körfolyamatai 4... Otto-körfolyamat.: adiabatikus kompresszió 3.: izochor hőközlés 3 4.: adiabatikus expanzió 4.: izochor hőelvonás 4.3. ábra. Carnot-körfolyamat p-v diagramban A kompresszióviszony: V V 63 (4-7)

64 A nyomásemelkedési tényező: p3 p (4-8) Az állapotpontok meghatározása, ha ismert a munkaközeg, illetve p, T,,, m: : R T p v v T p (4-9) V v v v V v (4-0) R p v p v v p p p v T pv R (4-) (4-) 3: v3 v p3 p 3 p p (4-4) p v p v T3 3 3 T R (4-5) R (4-3) 3 4: v 4 v (4-6) p3v3 p 4 v 4 v v p 4 p 3 3 p 3 p 3 v4 v (4-7) p4v4 R (4-8) u c v T (4-9) u c v T (4-0) u 3 c v T3 (4-) u 4 c v T4 (4-) h c p T (4-3) T4 A fajlagos belső energia: A fajlagos entalpia: 64

65 h c p T (4-4) h 3 c p T3 (4-5) h 4 c p T4 (4-6) q be q v 3 c v T3 T (4-7) q el q v 4 c v T T4 (4-8) A közölt és elvont hőmennyiség: A körfolyamat egy ciklusának munkája: w q q be q el q be q el (4-9) Az egyes folyamatok munkája: w q u u u u pv p v w 3 0 w 3 4 q 34 u 34 u 34 u 3 u 4 w 4 0 (4-30) (4-3) p 3 v 3 p 4 v 4 (4-3) (4-33) A körfolyamat termodinamikai hatásfoka: t w q be (4-34) speciálisan Otto-körfolyamatra: t (4-35) Az Otto-körfolyamat termodinamikai hatásfoka kizárólag a kompresszióviszony nagyságától függ: 4.4. ábra. Otto-körfolyamat termodinamikai hatásfoka a kompresszióviszony 65

66 4... Diesel-körfolyamat.: adiabatikus kompresszió 3.: izobar hőközlés 3 4.: adiabatikus expanzió 4.: izochor hőelvonás 4.5. ábra. Diesel-körfolyamat p-v és T-s diagramban A kompresszióviszony: V v V v (4-36) V3 v3 V v (4-37) V4 v4 V3 v3 (4-38) Az előzetes expanzióviszony: Az utólagos expanzióviszony: (4-39) Az állapotpontok meghatározása, ha ismert a munkaközeg, illetve p, T,,, m: : R R T p v v T p 66 (4-40)

67 V v v v V v (4-4) p v p v v p p p v T pv R (4-4) (4-43) 3: p3 p v3 v 3 v v (4-45) p v p v T3 3 3 T R (4-46) R (4-44) 3 4: v 4 v p3v3 p 4 v 4 v p 4 p 3 3 v4 (4-47) (4-48) p4v4 R (4-49) u c v T (4-50) u c v T (4-5) u 3 c v T3 (4-5) u 4 c v T4 (4-53) h c p T (4-54) h c p T (4-55) h 3 c p T3 (4-56) h 4 c p T4 (4-57) q be q p 3 c p T3 T (4-58) T4 A fajlagos belső energia: A fajlagos entalpia: A közölt és elvont hőmennyiség: 67

68 q el q v 4 c v T T4 (4-59) A körfolyamat egy ciklusának munkája: w q q be q el q be q el (4-60) Az egyes folyamatok munkája: w q u u u u pv p v w 3 q 3 u 3 p v 3 p v 3 v w 3 4 q 34 u 34 u 34 u 3 u 4 p 3 v 3 p 4 v 4 w 4 0 (4-6) (4-6) (4-63) (4-64) A körfolyamat termikus hatásfoka: t w q be (4-65) speciálisan Diesel-körfolyamatra: t (4-66) Sabathier-körfolyamat Felépítése az Otto és Diesel körfolyamatok kombinációjaként értelmezhető. A hőközlés részben állandó térfogaton, részben állandó nyomáson történik..: adiabatikus kompresszió 3.: izochor hőközlés 3 4.: izobar hőközlés 4 5.: adiabatikus expanzió 5.: izochor hőelvonás 68

69 4.6. ábra. Sabathier-körfolyamat p-v és T-s diagramban A kompresszióviszony: V V (4-67) p3 p (4-68) V4 v4 V3 v3 (4-69) V5 v5 V4 v4 (4-70) A nyomásemelkedési tényező: Az előzetes expanzióviszony: Az utólagos expanzióviszony: (4-7) Az állapotpontok meghatározása, ha ismert a munkaközeg, illetve p, T,,,, m: : R T p v v T p (4-7) V v v v V v (4-73) R p v p v v p p p v 69 (4-74)

70 T pv R (4-75) 3: v3 v p3 p 3 p p (4-77) p v p v T3 3 3 T R (4-78) R (4-76) 3 4: p3 p 4 (4-79) v4 v 4 v 3 v3 (4-80) p4v4 R (4-8) T4 4 5: v 5 v (4-8) p 4 v 4 p5 v5 v p 5 p 4 4 p 4 v5 (4-83) p5 v5 R (4-84) u c v T (4-85) u c v T (4-86) u 3 c v T3 (4-87) u 4 c v T4 (4-88) u 5 c v T5 (4-89) h c p T (4-90) h c p T (4-9) h 3 c p T3 (4-9) h 4 c p T4 (4-93) T5 A fajlagos belső energia: A fajlagos entalpia: 70

71 h 5 c p T5 (4-94) q be q v 3 q p 3 4 c v T3 T c p T4 T3 (4-95) q el q v 4 c v T T4 (4-96) A közölt és elvont hőmennyiség: A körfolyamat egy ciklusának munkája: w q q be q el q be q el (4-97) Az egyes folyamatok munkája: w q u u u u pv p v (4-98) w 3 0 (4-99) w 3 4 q 34 u 34 p v 34 p v 4 v 3 (4-00) w 4 5 q 45 u 45 u 45 u 4 u 5 p 4 v 4 p 5 v 5 (4-0) A körfolyamat termodinamikai hatásfoka: t w q (4-0) be A közölt és elvont hőmennyiség: q v 3 c v T3 T (4-03) q p 3 4 c p T4 T3 (4-04) q q v 3 q p 3 4 be q el q v 4 c v T T4 (4-05) (4-06) A körfolyamat egy ciklusának munkája: w q qbe qel (4-07) Az egyes folyamatok munkája: w u u u pv p v (4-08) w 3 0 (4-09) w 3 4 p 3 v 4 v 3 (4-0) 7

72 w 4 5 u 45 u 4 u 5 p 4 v 4 p 5 v 5 (4-) w 5 0 (4-) w q (4-3) A körfolyamat termikus hatásfoka: t be speciálisan vegyes hőbevezetésű körfolyamatra: t (4-4) 4.. Gázturbina körfolyamatok Megkülönböztetünk zárt és nyitott ciklusú gázturbinákat. Zárt ciklusú: a turbinában mindig ugyanaz a gáz kering. Nyitott ciklusú: a munkát végzett gázok a környezetbe távoznak, és a gépbe mindig friss gáz kerül Izobár hőközlésű Humphrey-körfolyamat.: adiabatikus kompresszió 3.: izobar hőközlés 3 4.: adiabatikus expanzió 4.: izobar hőelvonás 4.7. ábra. Izobár hőközlésű Humphrey-körfolyamat p-v és T-s diagramban 7

73 4... Izochor hőközlésű Humphrey-körfolyamat.: adiabatikus kompresszió 3.: izochor hőközlés 3 4.: adiabatikus expanzió 4.: izobar hőelvonás 4.8. ábra. Izochor hőközlésű Humphrey-körfolyamat p-v és T-s diagramban 4..3 Többfázisú rendszerek termodinamikai alapjai A termodinamikai rendszer nyomásától és hőmérsékletétől függően az anyag különböző fázisokban lehet jelen (pl. HO esetében: jég, víz és vízgőz). Ugyanazon anyag különböző fázisainak belső mikroszkopikus felépítése eltérő, ebből következően az anyag termodinamikai (helyesebben termosztatikai) tulajdonságait leíró összefüggések (állapotegyenlet, fázisjellemző mennyiségek stb.) is fázisonként különbözőek. A hőmérséklet és a nyomás változtatásával különböző fázisátalakulásokat hozhatunk létre. Bizonyos körülmények között az anyagnak egyszerre több fázisa is jelen lehet. Az ilyen rendszereket többfázisú rendszereknek nevezzük. Elsőrendű fázisátalakulások: olvadás szilárd fázisból folyadékba, párolgás folyadék fázisból gőz fázisba, szublimáció szilárd fázisból gőz fázisba, fagyás folyadék fázisból szilárd fázisba, 73

74 kondenzáció gőz fázisból folyadék vagy szilárd fázisba, átkristályosodás szilárd fázisból más szerkezetű szilárd fázisba. A felsorolt fázisátalakulások közös jellemzője, hogy hőhatással járnak és az extenzív állapotjelzők számértéke ugrásszerűen megváltozik (pl. térfogat, belső energia, entrópia stb.). Másodrendű fázisátalakulások: Ezen változások nem járnak hőhatással és az extenzív állapotjelzők számértéke sem változik meg ugrásszerűen. Ilyen átalakulások például a következők: a hélium szuperfolyékonnyá válása,8 K-nél, a ferromágneses anyagok paramágnesessé válása a Curie pontban, a szupravezetés kialakulása alacsony hőmérséklete stb Többfázisú rendszerek állapotjelzői A fázisátmenet folyamatát a következő ábrán látható kísérlet mutatja be: t ts, v ts, v ts, v tt, vt a b c d e 4.9. ábra. Izobár fázisátmenet: a telítetlen folyadék, b telített vagy forrponti folyadék, c nedves gőz, d száraz telített gőz, e túlhevített gőz 74

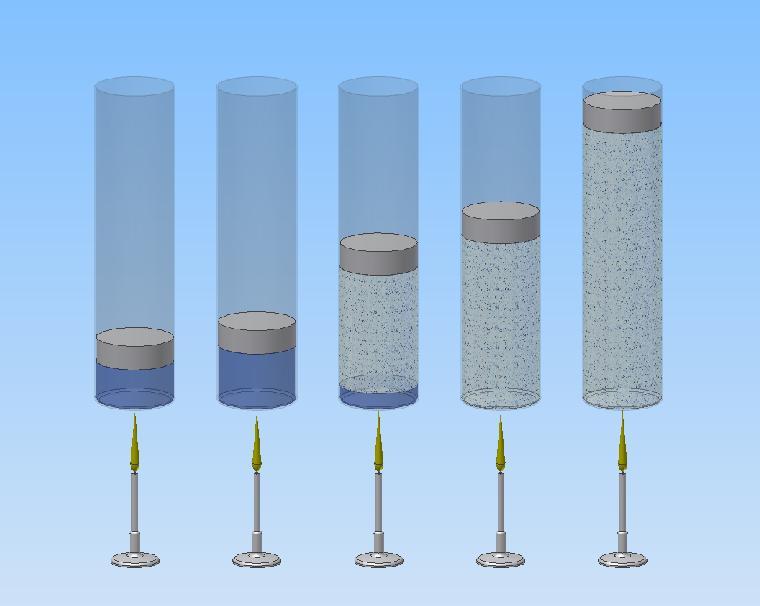

75 A gőzképződés folyamata a melegített, izobar hengerben: Telítetlen folyadék (a): a víz melegszik, és térfogata kismértékben nő. Telített folyadék (b): a nyomástól függő telítési hőmérsékleten (t s) a víz forrni kezd. Nedves gőz (c): a forrás során ts hőmérsékletű gőz keletkezik, a hengerben folyadék és gőz van együtt. Száraz telített gőz (d): folyadék már nincs jelen a hengerben, a gőz még mindig ts hőmérsékletű, mivel a fázisátmenet idején a hőmérséklet állandó. Túlhevített gőz (e): további melegítés hatására a gőz hőmérséklete nő. A kísérletet különböző nyomásokon lefolytatva, a folyamatot T-s és h-s diagramban ábrázolva, megjelölve a telített folyadék (4-9. ábra, b jelű állapot, 4-0. ábra. kék négyzetei) és a száraz telített gőz (4-9. ábra, d jelű állapot, 4-0. ábra. piros körei) állapotokhoz tartozó pontokat az ábrán látható baloldali (telített folyadék, x=0) és jobboldali (száraz telített gőz, x=) határgörbéket kapjuk: p K x=0 x= 4.0. ábra. Vízgőz p-v fázisváltozási diagramja 75 v

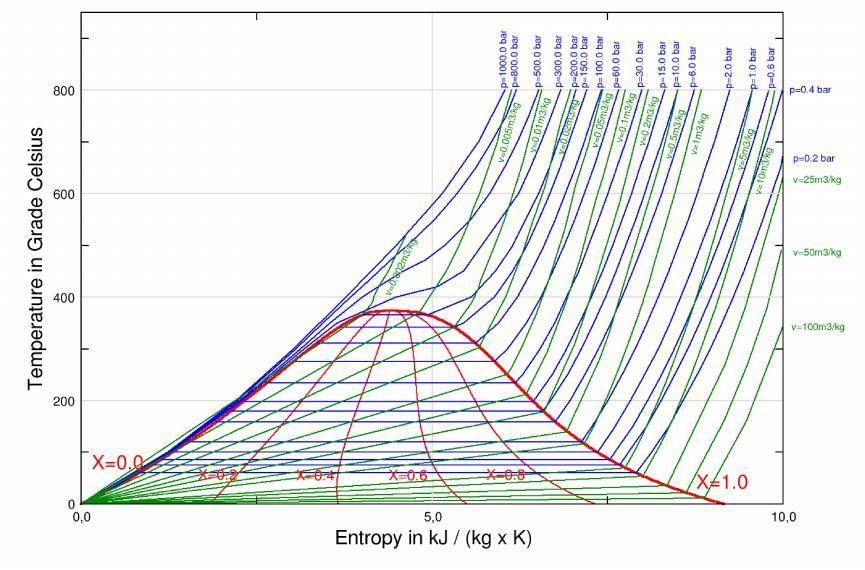

76 4.. ábra. Vízgőz T-s fázisváltozási diagramja (wikimedia.org) 4.. ábra. Vízgőz h-s fázisváltozási diagramja ( 76

77 A különböző nyomásokhoz tartozó b pontok a baloldali vagy alsó határgörbét (a telített vagy forrponti folyadék állapothoz tartozó görbét), a d pontok a jobboldali vagy felső határgörbét (a száraz telített gőz állapothoz tartozó határgörbét) alkotják. A két görbe a kritikus pontban találkozik. A kritikus pont hőmérsékleténél magasabb hőmérsékletű légnemű fázist gáznak, az annál alacsonyabb hőmérsékletűt gőznek nevezzük. Az állapotjelzőket a következők szerint jelöljük: 4-. táblázat. Állapotjelzők jelölése Száraz telített Telített folyadék Nedves gőz Hőmérséklet ts ts ts tt Fajtérfogat v' v x=v +(v -v ).x v" vt Belső energia u' ux u" ut Entalpia h' h x=h +(h -h ).x h" ht Entrópia s' s x =s +(s -s ).x s" st gőz Túlhevített gőz Izobar körülmények közt a fázisátmenet során a közeg hőmérséklete nem változik, mert a közölt hő a fázisátmenethez szükséges, a hőmérsékletet nem emeli. Az egységnyi anyagmennyiség izobar fázisváltozásához szükséges hőmennyiség a párolgáshő. A belső párolgáshő az állandó térfogaton történő fázisátmenethez szükséges hő. A külső párolgáshő a közeg izobar fázisátmenete során végzett munkája. r párolgáshő belső párolgáshő külső párolgáshő r (4-5) Nedves gőz állapot esetén a rendszerben gőz és folyadék is jelen van. A fajlagos gőztartalom az vízből gőzzé vált komponens mutatószáma. A baloldali határgörbén x 0, a jobboldalin x. 77

78 4..4 Rankine-Clausius körfolyamat A legfontosabb megvalósított, munkaszolgáltató víz-vízgőz körfolyamat munkaközegű a hő- és atomerőművekben Rankine-körfolyamat. A folyamat a következő főbb folyamatokra bontható fel: A nagynyomású tápvizet a tápvíz-előmelegítőben telítési hőmérsékletre melegítik, majd a kazánban elgőzölögtetik, végül túlhevítik. Az így keletkezett nagynyomású és magas hőmérsékletű gőz a turbinába kerül, ahol belső energiája egy részét munkává alakítjuk. A turbinából kilépő kisnyomású és alacsony hőmérsékletű gőz a kondenzátorba kerül, ahol fázisváltozáson (kondenzáción) megy keresztül. A kondenzátorból a csapadék a tápszivattyúba jut, amely annak nyomását kazánnyomásra emeli. A valóságos folyamat ennél sokkal összetettebb, nehezebben követhető, ezért a működést helyettesítő kapcsoláson keresztül tanulmányozzuk: 4.3. ábra. Rankine-Clausius körfolyamat 78

79 ábra. Rankine-Clausius körfolyamat h-s diagramban (diagram: ohio.edu) pka = MPa, tt = 400 C, pko = 0, MPa A körfolyamatot három jellemzője határozza meg: a kazánnyomás: p ka a kondenzátornyomás: p ko a túlhevítési hőmérséklet: t t A körfolyamat állandósult nyitott rendszer. A tápvízelőmelegítés, a gőzfejlesztés és a gőztúlhevítés a kazánnyomáson, a kondenzáció a kondenzátornyomáson végbemenő izobar folyamatok, tehát a hőmennyiségek az entalpiakülönbségekből határozhatók meg. A tápvíz-előmelegítőben közölt hő: q te h4 h3 A gőzfejlesztőben (kazánban) közölt hő: 79 (4-6)

80 qgf h6 h4 (4-7) qgt h h6 (4-8) A gőztúlhevítőben közölt hő: Az egy ciklus alatt közölt hő: q h h3 be (4-9) A kondenzátorban elvont hő: qko h ' h (4-0) A tápszivattyúban, illetve a turbinában a gőz állapotváltozása adiabatikus, tehát a technikai munka is entalpiakülönbségekből számolható. A tápszivattyú munkája: w tsz h ' h 3 v p ' p 3 (4-) v v ' v 3 (4-) wtt h h (4-3) wt wtsz wtt (4-4) A turbinán nyert munka: A körfolyamat hasznos munkája: A szivattyú munkája a turbináéhoz képest legtöbbször elhanyagolható. A körfolyamat termodinamikai hatásfoka: t w q t be h h h ' h3 h h h h3 h h ' (4-5) A hatásfok növelhető: a hőbevezetés átlaghőmérsékletének növelésével (kazánnyomás növelése vagy megcsapolás), a kondenzátornyomás csökkentésével, a túlhevítési hőmérséklet növelésével. 4.3 Hűtőgépek termodinamikai körfolyamatai A hűtőberendezések osztályozása A befektetendő energia fajtája szerint: mechanikai munkát (kompresszoros), hőenergiát (abszorpciós és gőzsugár-kompresszoros), villamos energiát használó (termoelektromos) berendezések. 80
