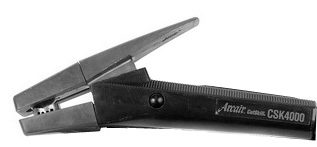

1 CSK4000 CSK4000 LEVEGŐS SZÉNÍVES KÉZI FARAGÓ PISZTOLY Kezelési kézikönyv Magyar (Hungarian) Változat: AC Kiadás dátuma: Oct 7, 2015 Kézikönyv száma: HU

2 NAGYRA ÉRTÉKELJÜK VÁLLALKOZÁSÁT! Köszönjük, hogy egy Arcair termék megvásárlása mellett döntött! Megtisztelő, hogy ügyfeleink között üdvözölhetjük, és mindent meg fogunk tenni, hogy az iparágban elérhető legjobb szerviz- és támogatási hátteret biztosítsuk Önnek. A termék mögött kiterjedt garanciánk és globális szervizhálózatunk áll. Tudjuk, milyen büszke a munkájára, ezért megtisztelőnek érezzük, hogy ezzel a nagy teljesítményű termékkel hozzájárulhatunk szakmai sikereihez. Az Arcair több mint 60 éve kínál kiváló minőségű termékeket, amelyekben akkor is megbízhat, ha a saját hírnevéről van szó. KIVÁLÓ TÁRSASÁGBA KERÜLT! Az Arcair az ESAB vállalat vágási termékeinek globális márkája. Vállalatunk piacvezető innovációival és igazán megbízható, az idő próbáját kiálló termékeivel emelkedik ki versenytársai közül. Célunk, hogy fokozzuk termelékenységét, hatékonyságát és hegesztési teljesítményét, hogy Ön még magasabb szinten végezhesse munkáját. Termékeink tervezésekor a hegesztőt helyezzük a középpontba, így azok hasznos jellemzőket, tartósságot, továbbá könnyű és kényelmes használatot szavatolnak. Mindennél fontosabbnak tartjuk, hogy egyre biztonságosabbá tegyük a munkakörnyezetet a hegesztési iparban. Legfőbb célunk, hogy megelégedettséggel és biztonságosan használhassa termékünket. Kérjük, szenteljen időt a teljes kézikönyv elolvasására, különös tekintettel a biztonsági óvintézkedésekre.

3 ! VIGYÁZAT A berendezés telepítése, működtetése vagy szervizelése előtt olvassa el, és értse meg a jelen kézikönyv teljes szövegét. Bár a jelen kézikönyvben szereplő információk gyártó legjobb tudását tükrözik, a használatukért nem tudnak semmilyen felelősséget sem vállalni. Arcair CSK4000 Levegős Széníves Kézi Faragó Pisztoly Kezelési kézikönyv Kezelési kézikönyv referenciaszáma: HU A kiadást jegyzi: ESAB Group Inc Airport Rd. Denton, TX Copyright 2015, 2016 ESAB Minden jog fenntartva. A jelen kiadvány részben vagy egészben történő reprodukálása a kiadó írásos engedélye nélkül tilos. A kiadó nem vállal és ezúton kizár mindenféle felelősséget mindegyik szerződő fél irányában, minden olyan veszteségre és kárra vonatkozóan, amely a jelen kézikönyv hibájából vagy hiányosságából ered, függetlenül attól, hogy a hiba hanyagságra, véletlenre vagy egyéb okokra vezethető vissza. A nyomtatási anyag van a dokumentum 47X1920 Kiadás dátuma: January 15, 2015 Átdolgozás dátuma: Oct 7, 2015

4 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel.! AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZ- NÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT!

5

6 Tartalomjegyzék 1. fejezet: BEVEZETÉS Levegős széníves vágás/faragás Előzmények Alkalmazások A "LEGJOBB" most még jobb lett fejezet: BIZTONSÁG ÉS EGÉSZSÉG Biztonsági óvintézkedések fejezet: A KÉZIKÖNYV HASZNÁLATA A KÉZIKÖNYV HASZNÁLATA A berendezés kézhezvétele fejezet: TELEPÍTÉS A hegesztés DC tápkábel és a teljesítmény és a csatlakozó Érték DC vagy AC hegesztő áramforrásokra csatlakozva fejezet: HIBAELHÁRÍTÁS fejezet: PÓTALKATRÉSZEK CSK4000 PISZTOLY PÓTALKATRÉSZEI...15 GARANCIAVÁLLALÁSI NYILATKOZAT...HÁTSÓ BORÍTÓLAP BELSŐ OLDALÁN

7 1.01 Levegős széníves vágás/faragás 1. FEJEZET: BEVEZETÉS A levegős széníves eljárás (CAC-A) fizika úton távolítja el a fémet, és nem kémiai úton, mint a lángvágás (OFC). Faragás vagy vágás akkor történik, amikor a szénelektróda és a munkadarab között kialakuló ív nagy hője megolvasztja a munkadarab egy részét. Ezzel párhuzamosan az íven áthaladó levegő elég gyors ahhoz, hogy elfújja a megolvadt anyagot. A levegős széníves eljárásnál nincs szükség oxidációra a vágás fenntartásához, így olyan fémek faragására és vágására is használható, amelyre a lángvágás nem alkalmas. A levegős széníves eljárással a leggyakoribb fémek (pl. szénacél, rozsdamentes acél, sokféle rézötvözet és öntöttvas) mindegyike vágható. A fémleválasztási teljesítmény attól függ, mekkora az olvasztási teljesítmény, és milyen hatékonyan távolíja el a levegőfúvóka az olvadt fémet. A művelet során a levegőnek el kell távolítania a megolvadt fémet az ívből, mielőtt az olvadék megszilárdul Előzmények A levegős széníves faragás az 1940-es években terjedt el, és alapját a széníves faragási eljárás adta. A levegős széníves faragást Myron Stepath hegesztőmérnök dolgozta ki több tíz méter lapos, repedt, rozsdamentes acél hegesztési varrat eltávolításához. Korábban a levegős széníves vágás eltávolította a fej feletti és függőleges elhelyezkedésű hibás varratokat és szegecsfejeket. A szénív megolvasztotta a fémet, és a megolvadt fém a gravitáció hatására távozott. Stepath úgy gondolta, hogy egy levegősugár elegendő erőt biztosítana a síkon fekvő fém eltávolításához. Ezért egyenáramú, negatív elektródájú szénívvel próbálkozott, miközben egy második kezelő egy levegőfúvókán keresztül levegőt juttatott az ömledékfürdőre. A kísérlet azonban sikertelen volt, mivel az ív stabilitása elmaradt a szén hegesztőívétől. Stepath ezért egyenáramú, pozitív elektródájú ívet próbált, és az eredmény a széníves faragás lett ban Myron Stepath mutatta be az első levegős széníves pisztolyt a hegesztőipar számára ben Stepath és két társa megalapítja az Arcair vállalatot. Ezután már nincs szükség két kezelőre. A sűrített levegő áthalad a pisztolyon, és az elektróda mögött lép ki. Ez az új szerszám időt takarított meg a varratok faragásánál, a repedések eltávolításánál és a hegesztési hibák javításánál szénacél, ötvözött acél és rozsdamentes acél alapanyagon. Korábban ezeket a feladatok köszörüléssel vagy forgácsolással lettek végrehajtva. Napjainkban az alapelv változatlan, de a berendezés tovább tökéletesedett, az eljárás alkalmazási területe pedig szélesedett. 1

8 1.03 Alkalmazások Az ipar rendkívül pozitívan fogadta a levegős széníves faragást és sikerrel alkalmazták és alkalmazzák számos területen, egyebek között a fémmegmunkálásban, az öntvények végső simító munkálatainál, a vegy- és olajiparban, az építőiparban, a bányászatban, valamint az általános javításoknál és karbantartásoknál. Az Arcair pisztolyokat és elektródákat világszerte széles körben alkalmazzák olyan helyeken, ahol fémek faragása, hornyolása, elválasztása vagy felületről való leválasztása a feladat. A levegős széníves eljárás flexibilis, hatásos és költséghatékony eljárás gyakorlatilag minden fém esetében, úgymint a szénacél, rozsdamentes acél és más vasötvözetek; szürke- és temperöntvények, lágyvasak; alumínium; nikkel; vörösréz ötvözetek és más nemvas fémek A "LEGJOBB" most még jobb lett.. Az Arcair egyedülálló megoldásokat kínál pisztolykábel egységein alkalmazott áram- és levegőcsatlakozásokkal. A levegős széníves eljárás 1949-es kifejlesztése óta a pisztolyon és a kábelen mindig gumi karmantyú gondoskodott az áramcsatlakozás elektromos védelméről, hogy ne történjen átívelés a testelt munkafelület felé. Ennek a karmantyúnak az egyik vége nagy, nyitott és szögletes kialakítású, amely elég helyet ad a tápkábel és a levegőtömlő csatlakoztatásához. A karmantyú miatt azonban az áramcsatlakozás a testelt munkafelülethez érhet, ha nincs megfelelően felhelyezve, illetve a csatlakoztatás során a helyén tartva. A továbbfejlesztett kivitelű karmantyú így teljesen körülveszi az áram/levegő csatlakozást, kiküszöbölve ezzel a véletlen átívelés veszélyét. Egy, a villamos tápegységtől jövő 4/0 méretű hegesztőkábelt, valamint egy ¾" átmérőjű levegőtömlő szerelvényt fogad, biztosítva ezzel az áramot és a sűrített levegőt. A karmantyú ezen új kivitele fröccsöntéssel készül kemény nylon erősítéssel, amely képes ellenállni a gyártóüzemekben naponta jelentkező nagy igénybevételeknek. 2

9 2. FEJEZET: BIZTONSÁG ÉS EGÉSZSÉG 2.01 Biztonsági óvintézkedések Az ESAB vállalathoz tartozó Arcair márka termékeinek használói kizárólagosan felelősek azért, hogy a berendezéssel vagy annak közelében dolgozó valamennyi személy betartsa a vonatkozó biztonsági óvintézkedéseket. A biztonsági óvintézkedéseknek teljesíteniük kell az adott vágási és fémleválasztási módszerre vonatkozó követelményeket. A munkahelyre vonatkozó szabványos szabályozások mellett vegye figyelembe a következő javaslatokat is. Valamennyi munkát olyan képzett szakembernek kell elvégeznie, aki jól ismeri a hegesztő vagy plazmavágó berendezés működését. A berendezés helytelen működtetése balesetveszélyes helyzeteket teremthet, ami a gépkezelő sérülését és a berendezés károsodását eredményezheti. 1. A hegesztő vagy plazmavágó berendezést használó személyeknek ismerniük kell a következőket: - működése - funkciója - vonatkozó biztonsági óvintézkedések - vágás és fémleválasztás 2. A kezelőnek gondoskodnia kell arról, hogy: - jogosulatlan személyek nem tartózkodhatnak a berendezés munkaterében a berendezés bekapcsolásakor. - senki sem védtelen, amikor az ív kisül. 3. A munkadarab legyen: - legyen megfelelő az adott feladatra 4. Személyi biztonsági eszközök: - Mindig viselje a javasolt személyi biztonsági felszereléseket, pl. védőszemüveget, lángálló ruházatot és védőkesztyűt. - Ne viseljen laza kiegészítőket, pl. sálakat, nyakláncokat, gyűrűket stb., mert ezek beakadhatnak vagy égési sérülést okozhatnak. 5. Általános óvintézkedések: - Lásson el egyértelmű jelöléssel és készítsen elérhető távolságra megfelelő tűzoltó készülékeket. Az elektromos berendezéseket újrahasznosító létesítményben helyezze el! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelvre és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni. Miután ön felel a berendezéseket, az ön feladata, hogy tájékoztatást szerezzen a jóváhagyott begyűjtőhelyekről. További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz. További információért forduljon az Arcair helyi viszonteladójához. 3

10 VIGYÁZAT Az ívhegesztés és vágás sérülést okozhat Önnek és másoknak. Tegyen óvintézkedéseket, ha hegesztést vagy vágást végez. Tájékozódjon a munkaadó biztonsági gyakorlatáról, amelynek a gyártó biztonsági adatain kell alapulnia. ÁRAMÜTÉS - Halálos sérülést okozhat. - A hegesztő egységet a vonatkozó szabványok szerint telepítse és földelje (testelje). - Ne érjen puszta kézzel, illetve nedves kesztyűvel vagy ruhával az áram alatt álló elektromos alkatrészekhez vagy elektródákhoz. - Szigetelje magát a testeléstől és a munkadarabtól. - Vegyen fel biztonságos munkavégzési helyzetet. FÜSTÖK ÉS GÁZOK - Egészségre károsak lehetnek. - Tartsa a fejét a füsttől távol. - Alkalmazzon szellőztetést, elszívást az ívnél vagy egyszerre mindkét megoldást, hogy eltávolítsa a füstöket és gázokat a belélegzés helyéről és a környezetből. ÍVSUGÁRZÁS - Szem- és bőrsérülést okozhat. - Védje szemeit és testét. Használja a megfelelő fémleválasztó maszkot és szűrőlencsét, továbbá viseljen védőruhát. - Védje a közelben tartózkodókat megfelelő paravánnal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröcskölés) tüzet okozhat. Emiatt győződjön meg arról, hogy nincs a közelben gyúlékony anyag. ZAJ - A túl erős zaj károsíthatja a hallást. - Védje hallását. Használjon fülvédő kagylót vagy más hallásvédőt. - Hívja fel a közelben tartózkodók figyelmét a veszélyekre. ÜZEMZAVAR - Üzemzavar esetén kérje szakértő segítségét. Telepítés vagy működtetés előtt olvassa el, és értse meg a használati utasítást. Védje önmagát és másokat! VIGYÁZAT FIGYELEM FIGYELEM FIGYELEM Ne használja az áramforrást fagyott csövek felolvasztásához. A Class A besorolású berendezéseket nem lakóövezeti felhasználásra tervezték, ahol az elektromos áramot a kisfeszültségű közüzemi hálózat biztosítja. Ilyen helyeken a Class A elektromágneses összeférhetőség a vezetett és a sugárzott zavarjelek miatt nem mindig teljesülhet. Ez a terméket kizárólag fémleválasztásra terveztük. Minden más felhasználás személyi sérülést eredményezhet és/vagy a berendezés károsodását okozhatja. Telepítés vagy működtetés előtt olvassa el, és értse meg a használati utasítást.! 4

11 3. FEJEZET: A KÉZIKÖNYV HASZNÁLATA 3.01 A KÉZIKÖNYV HASZNÁLATA A biztonságos üzemeltetéshez olvassa el a teljes kézikönyvet, beleértve a biztonsági utasításokat és figyelmeztetéseket tartalmazó fejezeteket is. A kézikönyvben a VIGYÁZAT, FIGYELEM, VESZÉLY és MEGJEGYZÉS jelzőszavakkal találkozhat. Fordítson különös figyelmet az ilyen fejlécek alatti információkra. Ezeket a speciális magyarázatokat egyszerűen felismerheti a következőkről: MEGJEGYZÉS! Olyan művelet, eljárás vagy háttérinformáció, amelyet külön ki kell hangsúlyozni, illetve amely hasznos a rendszer hatékony működése szempontjából.!!! FIGYELEM Olyan eljárás, amely ha nem követik pontosan, a berendezés károsodását eredményezheti. VIGYÁZAT Olyan eljárás, amely ha nem követik pontosan, a gépkezelő vagy a kezelési területen tartózkodó más személyek sérülését eredményezi. VESZÉLY Azt jelenti, hogy azonnali veszélyt, amely, ha nem kerülik el, azonnali, súlyos személyi sérülést vagy halált. A jelen kézikönyv elektronikus példányát díjmentesen le is töltheti Acrobat PDF formátumban az Arcair vállalat alábbi weboldaláról A berendezés kézhezvétele Amikor kézhez veszi a berendezést, ellenőrizze a hiánytalanságát a számla alapján, és győződjön meg arról, hogy nem károsodott szállítás közben. Ha bármilyen sérülést talál, azonnal értesítse a fuvarozót, és nyújtson be kárigényt. Részletes információk a kárigényekről és a hibákról a kézikönyv hátsó borítólapján felsorolt régiókra és helyekre vonatkozóan. 5

12 Ez az oldal szándékosan maradt üresen.

13 4. FEJEZET: TELEPÍTÉS 4.01 A hegesztés DC tápkábel és a teljesítmény és a csatlakozó Típusok cikksz.: és Kövesse ezeket az utasításokat, amikor közvetlenül köti a DC hegesztő tápkábelt és a sűrítettlevegő-vezetéket a hegesztőpisztoly csuklós kábelszerelvényén található áram- és levegőcsatlakozóra. 1. Vegye ki a pisztoly és kábel egységet a kartonból, és tegye egyenes, nem csavart helyzetben a munkapadra vagy a padlóra. 2. Igazítsa úgy az öntött karmantyút, hogy hozzáférjen a négy (4) csavarhoz a 4-1. ábra szerint ábra: 3. Használjon lapos fejű csavarhúzót a négy (4) csavar eltávolításához. Emelje fel az öntött karmantyú felső felét az egységről ábra: 4-3. ábra: 4. Helyezzen el úgy egy ½"-13 x 1" hatlapfejű csavart, hogy a menete átmenjen a DC áramforrás kábelének krimpelt saruján és a csuklós kábelszerelvény áram- és levegőcsatlakozóján. A csavar fejének a krimpelt saru lapos feléhez kell illeszkednie, ahogy a 4-4. ábrán látható. 5. Helyezzen egy ½" rugós alátétet a csavarmenetekre, és kezdjen el becsavarni egy ½"-13 anyát a szerelvény felé. 7

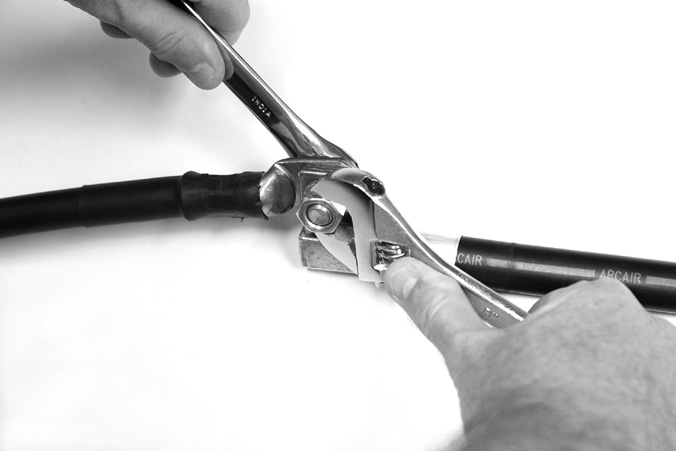

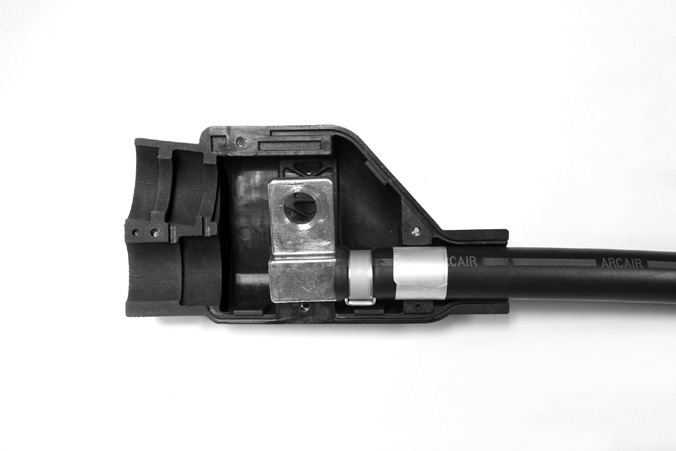

14 4-4. ábra: 6. Igazítsa vissza a sárgaréz áram- és levegőcsatlakozót a karmantyú alsó felébe ábra: 7. Nyomja felfelé mutatóujjával a csavart, és rögzítse le a berendezést ábra: 8. Emelje fel az egységet a karmantyú alsó felétől a stabil rögzítéshez. Ügyeljen arra, hogy a krimpelt saru ne mozduljon el a végső meghúzás közben ábra: 9. Csavarja a 3/8" csőmenetes szerelvénnyel ellátott betápláló sűrítettlevegő-vezetéket az áram- és levegőcsatlakozóra. Ennek a csatlakozásnak villáskulccsal meghúzott szorosságúnak kell lennie. 8

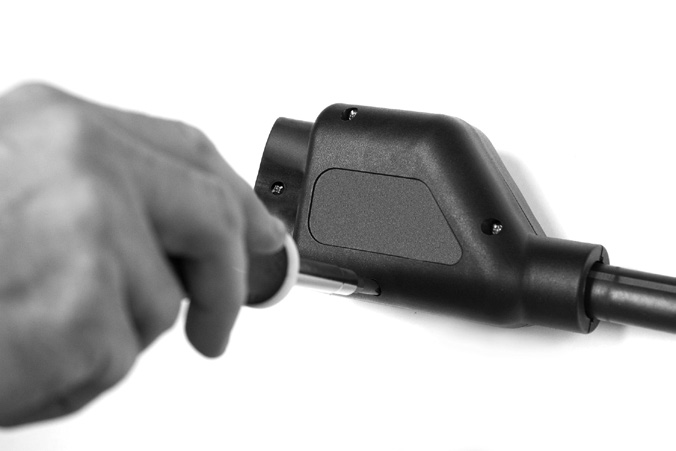

15 4-8. ábra: 10. Helyezze vissza a helyére a kábelszerelvényt a DC hegesztő tápkábellel és levegőtömlővel együtt a karmantyú alsó felébe ábra: 11. Tegye vissza a karmantyú felső felét a helyére, és rögzítse a 3. lépésben eltávolított négy csavarral (4) ábra: 12. Az egység ezzel fémleválasztó alkalmazásban történő használatra kész. 9

16 4.02 Érték DC vagy AC hegesztő áramforrásokra csatlakozva A faragó alkalmazásokhoz általában 60 voltnál nagyobb kapocsfeszültségű, háromfázisú hegesztő áramforrások használatosak, hogy az áramkörben jelentkező feszültségesés ne jelentsen problémát. 1. Csatlakoztassa a pisztoly csuklós kábelére kötött hegesztő tápkábelt a (DCEP vagy AC) villamos tápegység pozitív kapcsára. Lásd ábra. 2. Csatlakoztassa a villamos tápegység negatív kapcsára kötött hegesztő tápkábelt a munkadarabra. SŰRÍTETT LEVEGŐ TÁPELLÁTÁS (FELCSERÉLT POLARITÁSÚ) ( ) ELEKTRÓDA KÁBEL DCEP vagy AC KONCENTRIKUS KÁBEL (+) MUNKADARAB KÁBEL PISZTOLY SZÉNELEKTRÓDÁKAT MUNKADARAB Art# A-13069HU ábra: 3. Kapcsolja be az áramellátást és a levegőellátást a faragópisztoly és a kábelszerelvény számára. 4. A pisztolyszelep nyitott helyzetében állítsa a levegőnyomást a pisztolyon 551,6 kpa (80 psi) és 690 kpa (100 psi) közé. Nagyobb nyomás is használható, ám ez nem teszi hatékonyabbá a fém eltávolítását. 5. Nyomja le a pisztolyon található kart a levegős széníves elektróda szenes részének pisztolyba helyezéséhez. Vörösréz bevonatú szén használata esetén a csupasz szén végnek ki kell nyúlnia a pisztolyból. Ez az a hely, ahol az ív át fog húzni a szén és a munkadarab között. Lásd ábra.! VIGYÁZAT A szén elektromos úton FELFORRÓSODIK ezen a ponton. 10

17 KILÓGÁS 17,8 cm (7") MAX. PISZTOLY VÖRÖSRÉZ VISSZARAKÓDÁS 3/4" - 2" LEVEGŐ 80 PSI MINDIG AZ ELEKTRÓDA ALATT ELMOZDULÁS ELEKTRÓDA PISZTOLYFEJEK (+) MUNKADARAB (-) Art# A-13070HU ábra: 6. Tartsa az elektródát a ábrán látható módon, úgy, hogy legfeljebb 178 mm (7") rész nyúljon ki a pisztolyból. Ennek a kinyúlásnak alumínium esetében 76,5 mm (3") nagyságúnak kell lennie. 7. Állítsa be a hegesztőáramot (állandó áram) vagy feszültséget (állandó feszültség) a használt villamos tápegység típusától függően az alkalmazott szénátmérőhöz javasolt áramtartományhoz. Lásd a 4-1. táblázatot. 4-1 táblázat: Javasolt áramtartományok (AMP) a széles körben használt elektródatípusokra és -méretekre Elektróda átmérő DC elektróda DCEP AC elektróda AC AC elektróda DCEN in (mm) min. - max. min. - max. min. - max. 1/8 (3,2) /32 (4,0) /16 (4,8) /4 (6,4) N/A 5/16 (7,9) N/A 3/8 (9,5) /2 (12,7) /8 (15,9) /4 (19,1) (25,4) /8 (9,5) LAPOS /8 (9,5) LAPOS N/A 11

18 8. Az ív begyújtása előtt kapcsolja be a levegőáramlást. Tartsa a pisztolyt 45 és 60 közötti munkaszögben, úgy, hogy az elektróda az elmozdulási irányával ellentétesen dőljön. A levegőfúvóka az elektróda és a munkadarab között helyezkedik el, és megfelelő erővel fúj ki minden olvadt fémet a vágási horonyból. 9. Érintse az elektródát finoman a munkadarabnak az ív létrehozásához. Ha az ív létrejött, ne húzza vissza az elektródát. Megfelelő ívfeszültséget tartva az ív és a sűrített levegő működése nagy hanggal jár. Ha a működés nem jár zajjal, az ívfeszültség a javasolt üzemi feltételek alatt található. Kézi faragópisztoly használatakor normál esetben V ívfeszültség mérhető. 10. A horony mélysége az elmozdulási sebességgel szabályozható. Legfeljebb 25 mm (1") mély hornyok készíthetők. Minél mélyebb azonban a horony, annál nagyobb gyakorlatot igényel a művelet. A kis elmozdulási sebességek nagy, a nagy elmozdulási sebességek pedig kis mélységű hornyokat eredményeznek. A horony szélességét a használt elektróda mérete határozza meg, és tipikusan 3,2 mm (1/8") értékkel nagyobb annak átmérőjénél. Szélesebb horony kis elektródával és körkörös vagy ide-oda történő mozgatással alakítható ki. 12

19 Nagy szénlerakódás a horony kezdetén. 5. FEJEZET: HIBAELHÁRÍTÁS Probléma Ok Megoldás 1. A kezelő vagy elfelejtette bekapcsolni a levegősugarat az ív begyújtása előtt, vagy a pisztoly elhelyezése nem volt megfelelő. Ha az ív instabil, a gépkezelőnek kevésbé mély hornyokban is kis elmozdulási sebességgel kell dolgoznia. Szabálytalan horony, amelyben az ív ide-oda ugrál a két oldal között és az elektróda gyorsan felforrósodik. Az ív időszakos működése egyenetlen felszínű hornyot eredményez. 2. A szénpálca nincs megfelelően elhelyezve a fejegységben. 1. Az áramerősség nem elég a használt elektródaátmérőhöz (lásd 2. táblázat). A legalacsonyabb javasolt áramerősség elégséges lehet ugyan, ám nagyobb tapasztalatot követel a kezelőtől. A közepesen nagy áram jobb. 1. Az eljárás DCEN (negatív elektróda) megoldással volt használatos. 1. Az elmozdulási sebesség túl kicsi manuális faragásban. Elsősorban fedett fémíves hegesztésnél a kezelő másik munkadarabra támaszkodhat a kezével, hogy megőrizze egyensúlyát. Mivel a levegős széníves faragás sokkal gyorsabb a bevontelektródás ívhegesztésnél, a kesztyűs kéz és a munkadarab közötti akadozó csúszás léphet fel, ami akkora hézagot eredményez az elektróda és a munkadarab között, amely már túl nagy az ív fenntartásához. 1. Az ív begyújtása előtt be kell kapcsolni a levegőt, hogy áramoljon az elektróda és a munkadarab között. 2. Győződjön meg arról, hogy a szénpálca pontosan illeszkedik a pisztolyfej hornyába. 1. Ha a kívánt áramerősséget a rendelkezésre álló villamos tápegység nem tudja biztosítani, használjon eggyel kisebb átmérőjű elektródát, vagy kössön párhuzamosan több hegesztő áramforrást. 1. Hacsak lehetséges, a faragási műveletet DCEP (pozitív elektróda) üzemmódban kell végezni. Az egyenáramú elektródák DCEP (pozitív elektróda) üzemmódban használatosak valamennyi fémen, néhány olyan vörösréz ötvözet kivételével, mint a Superston és a Nialite. 1. A kezelőnek kényelmes pozícióban kell állnia, úgy, hogy karjait akadálytalanul használhassa és kesztyűi ne csússzanak a munkadarabon. Gépesített berendezés használata esetén tanulmányozza a 4. táblázatot (4-24 oldal) a helyes üzemi körülmények tekintetében. 2. Rossz testcsatlakozás. 2. Ellenőrizze a testelő csipeszek és vezeték(ek) helyes csatlakozását. 13

20 Probléma Ok Megoldás 1. Rövidre zárt elektróda a munkadarabon. Manuális faragásnál ez az alkalmazott áramerősséghez és a kialakított horony mélységéhez képest túl nagy elmozdulási sebesség eredménye. Gépesített műveleteknél ennek oka a túl nagy elmozdulási sebesség, illetve a kis átmérőjű elektródához 7,9 mm (5/16") használt lapos görbéjű, állandó feszültségű áramforrás. Betéttisztítás esetén ennek oka a túl kis tolási szöggel tartott elektróda. Faragásnál távolítsa el a szénlerakódásokat a horony különböző hoszain, míg betéttisztításnál távolítsa el a szénlerakódásokat a tisztított felület különböző helyein. Rendellenes horony: túl nagy, azután túl kis mélység. A horony széleihez tapadó salak közötti elektróda-munkadarab szöget alkalmazzon. A kisebb szög nagyobb átívelési felületet ad és csökkenti az áramsűrűséget, emiatt pedig addig kell csökkenteni az ívhosszat, amíg rövidzárlat nem keletkezik. Tartson megfelelő hézagot az ívnél. 1. A kezelő bizonytalan volt. 1. A kezelőnek kényelmes pozíciót kell felvennie faragás közben. 1. A salak kihordása nem volt 1. A megfelelő mennyiség biztosításához koncentrikus kábelsze- megfelelő. A probléma elhárításához biztosítson megfelelő relvényt tápláló levegőtömlő levegőnyomást és térfogatáramot (cfm). Előfordulhat, mérője 9,5 mm (3/8") manuális minimálisan szükséges belső át- hogy az kpa ( pisztolyok esetén. Automatikus psi) levegőnyomás nem szállítja el megfelelően az összes belső átmérője 12,7 mm (1/2"). pisztolyokhoz a tömlő minimális salakot, ha a térfogatáram Irányítsa a légfúvókát a elégtelen. faragási területtel párhuzamos helyzetbe. Ne tüntesse ki az egyik oldalt, hacsak nem cél a reve minimálisra csökkentése a vágás egyik oldalának erősebb használatával. 14

21 6. FEJEZET: PÓTALKATRÉSZEK 6.01 CSK4000 PISZTOLY PÓTALKATRÉSZEI PISZTOLY PÓTALKATRÉSZEINEK JEGYZÉKE Elem Leírás CSK Szigetelő elemek és csavarok CSK 2 Kar és csavar CSK 3 Szelepfedél Fedélhez való kulcs Csak tető Huzaldob és O-gyűrűk O-gyűrű Csak huzaldob Felső kar Fej és csavar Pisztolytest Zsanércsap Rugó Fogantyú

22 16 Ez az oldal szándékosan maradt üresen.

23 GARANCIAVÁLLALÁSI NYILATKOZAT KORLÁTOZOTT GARANCIA: Az Arcair garanciát vállal arra, hogy termékei gyártási és anyaghibáktól mentesek. Amennyiben a jelen garancia hatálya alá eső hiba jelentkezne az ESAB termékeire érvényes alább megadott időszakban, az Arcair az erről szóló értesítés alapján - annak megállapítása után, hogy a termék tárolása, telepítése, működtetése és karbantartása az Arcair előírásai, útmutatásai, javaslatai és az elismert ipari gyakorlat szerint történt, és az ok nem helytelen használat, önhatalmú javítás, hanyagság, átalakítás, baleset, nem megfelelő ápolás és/vagy karbantartás (ideértve a kenés hiányát és az időjárási behatásokkal szembeni védelmet is), nem eredeti Arcair alkatrészek és fogyóelektródák használata kijavítja, és ehhez saját hatáskörében eldönti, hogy ehhez az általa hibásnak ítélt komponenseket, vagy alkatrészeket vagy a komplett terméket cseréli. JELEN GARANCIA KIZÁRÓLAGOS ÉRVÉNYŰ ÉS MINDEN MÁS KÖZVETLEN VAGY KÖZVETETT GARANCIA HELYÉBE LÉP, IDEÉRTVE AZ ÖSSZES ÉRTÉKESÍT- HETŐSÉGI GARACIÁT, ILLETVE ADOTT FELADATRA TÖRTÉNŐ ALKALMASSÁ- GOT IS. A FELELŐSSÉG KORLÁTOZÁSA: Az Arcair semmilyen körülmények között nem vállal felelősséget olyan különleges és következményes károkért, ide érve, de nem kizárólagosan értve ez alatt a megvásárolt és kicserélt áruk károsodása vagy tönkrementele, illetve a viszonteladók ügyfelei (az alábbiakban vásárló") által az üzemmenet megszakadásából eredő kárigények. A vásárló itt megadott jogorvoslati lehetőségei kizárólagosak, és az Arcair vállalat felelőssége bármilyen szerződés tekintetében, illetve az azzal kapcsolatos tevékenységekre és a teljesítésekre vagy azok elmaradására, továbbá az Arcair által biztosított vagy felszerelt termékek gyártására, értékesítésére, kiszállítására, viszonteladására vonatkozóan, bármilyen szerződésen kívül okból, hanyagságból, közvetlen károkozásból vagy bármilyen garanciából eredően nem haladhatja meg a felelősség alapjául szolgáló termék árát, hacsak a jelen dokumentumban ettől eltérő értelmű rendelkezés nem szerepel. JELEN GARANCIA ÉRVÉNYÉT VESZTI OLYAN PÓTALKATRÉSZEK VAGY TARTO- ZÉKOK HASZNÁLATA ESETÉN, AMELYEK KEDVEZŐTLENÜL BEFOLYÁSOLHAT- JÁK BÁRMELY ARCAIR TERMÉK BIZTONSÁGÁT VAGY TELJESÍTMÉNYÉT. JELEN GARANCIA ÉRVÉNYTELEN, HA A TERMÉKET NEM HIVATALOS VISZONT- ELADÓ ÉRTÉKESÍTI. A garancia a garanciális időszak időtartamára érvényes attól a dátumtól kezdve, amikor a hivatalos viszonteladó leszállítja a termékeket a vásárlónak. A korlátozott garancia hatálya alá eső garanciális javításra és cserére vonatkozó igényeket hivatalos Arcair javítóműhelyhez kell eljuttatni, legfeljebb harminc (30) nappal a javítás esedékességén belül. A jelen garancia semmilyen szállítási költséget nem foglal magában. A termékek hivatalos garanciális javítóhelyre juttatásával járó szállítási költségeket a vevő viseli. A visszaküldött árucikkekért a vevő vállal felelősséget, és ő viseli a visszaküldés költségeit. Jelen garancia a Arcair valamenynyi korábbi garanciáját hatályon kívül helyezi.
