3 TARTALOMJEGYZÉK ALFEJEZET CÍME OLDAL Biztonsági óvintézkedések Szénacél Minőség Alumínium Minőség Rozsdamentes acél Minőség Szénacél Gyártás Alumínium Gyártás Rozsdamentes acél Gyártás Szénacél Levegő Alumínium Levegő Rozsdamentes acél Levegő Precíziós lyukasztás, szénacél

4 TARTALOMJEGYZÉK 4

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. 5

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 6

7 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK VESZÉLY Hidrogén robbanásveszély! A vizes munkaasztalon történő vágás előtt olvassa el a következőket. Vizes munkaasztal plazmaíves vágás esetén való használatakor veszély áll fenn. A vágandó lemez alatt felgyülemlő hidrogén számos robbanást okozott már. Több százezer forintnyi anyagi kár keletkezhet az ilyen robbanás következtében. Az ilyen robbanások személyi, akár halálos kimenetelű sérüléseket okozhatnak. A rendelkezésre álló legjobb információk vízfelületek esetén három hidrogénforrást jelölnek meg: 1. Olvadt fém reakció A legtöbb hidrogén a megolvadt fém és a víz gyors reakciója során keletkező fém-oxid képződése során szabadul fel. E reakcióval magyarázható, hogy a nagyobb oxigén-affinitású vegyileg aktív fémek (alumínium, magnézium) nagyobb mennyiségű hidrogént szabadítanak fel, mint a vas vagy acél. A hidrogén legnagyobb része azonnal a felületre kerül, egy része azonban a kis fémrészecskékhez kötődik. Ezek a részecskék a víz aljára kerülnek, majd lassan a felszínre törnek. 2. Lassú vegyi reakció Hidrogénképződést lassabb vegyi reakciók is eredményezhetnek hideg fémrészecskék vízzel, eltérő fémekkel vagy vegyi anyagokkal való érintkezése során. A hidrogén lassan a felszínre kerül buborékok formájában. 3. Plazma- és védőgáz A plazma- vagy védőgázból hidrogén vagy más gáz, például metán (CH4) szabadulhat fel. A H-35 gyakran használt plazmagáz. E gáz térfogatának 35%-át hidrogén képezi. A H-35 gáz nagy áramerősség melletti alkalmazásakor 125 cfh (köbláb/óra) mennyiségű hidrogén szabadul fel. A forrástól függetlenül a hidrogéngáz felgyűlhet a vágott lemez vagy az asztal repedéseiben, vagy az elhajlott lemezeknél. A hidrogén felhalmozódhat még a salaklemez alatt vagy a levegőtartályban is, amennyiben ilyenekkel rendelkezik az asztal. Oxigén jelenlétében aztán ez a hidrogén a plazmaív vagy bármilyen szikra következtében begyulladhat. 4. A hidrogén kialakulásának és felgyülemlésének megakadályozása érdekében tartsa be az alábbi pontokat: A. Gyakran távolítsa el az asztal alján felhalmozódott szennyeződést (különösen finom részecskéket)! Töltse fel az asztalt tiszta vízzel! B. Ne hagyjon a vágóasztalon lemezeket éjszakára vagy hétvégére! C. Ha az asztal több órán keresztül mozdulatlan, mozgassa meg az azt, mielőtt az első lemezt felhelyezné! Ezzel elérhető, hogy a hidrogén távozhasson mielőtt a lemezek alatt felgyűlhetne. Ez úgy is elérhető, ha lemezt enyhe rázással helyezi fel, majd ismét felemeli azt, lehetővé téve, hogy a hidrogén eltávozhasson, mielőtt végleges helyzetbe kerülne a lemez. D. Víz feletti vágás esetén szereljen fel ventilátorokat a lemez és a víz közötti levegő keringtetésére. E. Víz alatti vágás esetén keverje a vizet a lemez alatt a hidrogén felgyülemlésének megakadályozása érdekében. Ezt sűrített levegővel valósíthatja meg. F. A vágások között növelheti vagy csökkentheti a vízszintet a hidrogén távozásának elősegítése érdekében. G. A víz ph-értékének 7 közeli (semleges) értékűnek kell lennie. Ez csökkenti a víz és a fémek közti vegyi reakciók arányát. 7

8 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A plazmaíves vágás robbanásveszéllyel jár alumínium-lítium ötvözetek esetén! Az alumínium-lítium (Al-Li) ötvözeteket elsősorban az űrrepülés terén alkalmazzák a hagyományos alumínium ötvözetekkel szembeni 10%-os súlymegtakarítás miatt. Ismert, hogy a megolvadt Al-Li ötvözetek robbanást okozhatnak, ha vízzel érintkeznek. Ezért az ilyen ötvözetek plazmaíves vágását kerülni kell víz jelenlétében. Ezek az ötvözetek kizárólag szárazon, száraz munkaasztalon vághatók. Az Alcoa megállapította, hogy a "száraz" vágás, száraz asztalon jó vágási eredményekkel jár. NE végezzen száraz vágást víz felett! Ne végezzen vízbefecskendezéses vágást! Az alábbiakban néhány Al-Li ötvözet szerepel: Alithlite (Alcoa) X8192 (Alcoa) Alithally (Alcoa) Navalite (U. S. Navy) 2090 ötvözet (Alcoa) Lockalite (Lockhead) X8090A (Alcoa) Kalite (Kaiser) X8092 (Alcoa) 8091 (Alcan) Az ilyen ötvözetek biztonságos használatával és veszélyeivel kapcsolatos további információkért lépjen kapcsolatba alumíniumszállítójával. FIGYELEM Az olaj és a zsír hevesen éghet! A pisztollyal soha ne használjon olajat vagy zsírt! A pisztolyt csak tiszta kézzel és felületen kezelje! Szilikon síkosítót csak az előírt helyeken alkalmazzon! Az olaj és a zsír könnyen begyulladhat és hevesen éghet nyomás alatt álló oxigén jelenlétében. FIGYELEM Hidrogén robbanásveszély! Ne végezzen víz alatti vágásokat H-35-tel! A vízben hidrogén képződhet, amely veszélyt jelent. A hidrogén rendkívül robbanékony. A vízszintet legalább 4 hüvelykre csökkentse a munkadarab alatt. Rázza meg a lemezt, gyakran keverje meg a levegőt és a vizet a hidrogénképződés megelőzése érdekében! FIGYELEM Szikraveszély. A hő, fröccsenő anyagok és szikra tüzet és égési sérüléseket okozhat. Ne vágjon gyúlékony anyagok közelében! Ne vágjon gyúlékony anyagokat tartalmazó tartályok közelében! Ne legyen Önnél seilyen gyúlékony anyag (pl. öngyújtó). Az előív égési sérüléseket okozhat. Plazmaíves folyamat közben tartsa távol a fúvókát. Viseljen megfelelő szem- és testvédő felszerelést! Viseljen védőkesztyűt, cipőt és sapkát! Viseljen gyulladásgátló ruházatot, amely minden érintett területre kiterjed! Viseljen felhajtás nélküli nadrágot a szikrák és fröccsenőanyagok bejutásának megakadályozása érdekében! 8

9 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 9

10 10

11 Szénacél Minőség 11

12 12

13 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Jelölés Gázkiválasztó 6 Anyag Szénacél Áramerősség 45 Indítógáz Argon Vágógáz Argon Védőgáz -1 Levegő Védőgáz -2 Sei Első sor jelölő áramerősség: 14 Második sor jelölő áramerősség: 14 /m i P17 13

14 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Minőség Gázkiválasztó 2 Anyag Szénacél Áramerősség 45 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 /m i P17 14

23 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Jelölés Gázkiválasztó 6 Anyag Szénacél Áramerősség 280 Indítógáz Argon Vágógáz Argon Védőgáz -1 Levegő Védőgáz -2 Sei Első sor jelölő áramerősség: 12 /m i P4 23

25 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Minőség Gázkiválasztó 1 Anyag Szénacél Áramerősség 360 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 MEGJ.: A vésés nem ajánlott 40 -nél nagyobb vastagság esetén. /m i P31 25

27 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Minőség Gázkiválasztó 1 Anyag Szénacél Áramerősség 400 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 MEGJ.: A vésés nem ajánlott 40 -nél nagyobb vastagság esetén. /m i P32 27

28 28

29 Alumínium Minőség 29

30 30

31 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Minőség Gázkiválasztó 3 Anyag Alumínium Áramerősség 35 Indítógáz N2 Vágógáz N2 Védőgáz -1 N2 Védőgáz -2 CH4 /m i P18 31

36 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Minőség Gázkiválasztó 5 Anyag Alumínium Áramerősség 360 Indítógáz N2 Vágógáz H35 Védőgáz -1 N2 Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott 40 -nél nagyobb vastagság esetén. /m i P11 36

37 Rozsdamentes acél Minőség 37

38 38

39 Jelölés Gázkiválasztó 6 Anyag Rozsdamentes acél Áramerősség 130 Indítógáz Argon Vágógáz Argon Védőgáz -1 Levegő Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Első sor jelölő áramerősség: 12 Második sor jelölő áramerősség: 18 /m i P8 39

40 Minőség Gázkiválasztó 5 Anyag Rozsdamentes acél Áramerősség 130 Indítógáz N2 Vágógáz H35 Védőgáz -1 N2 Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó /m i P9 40

44 Minőség Gázkiválasztó 3 Anyag Rozsdamentes acél Áramerősség 260 Indítógáz N2 Vágógáz N2 Védőgáz -1 N2 Védőgáz -2 CH4 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó /m i P13 44

48 48

49 Szénacél Gyártás 49

50 50

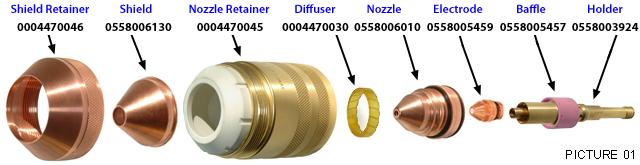

52 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 1 Anyag Szénacél Áramerősség 50 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 /m i P1 52

53 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 9 Anyag Szénacél Áramerősség 100 Indítógáz N2 Vágógáz O2 Védőgáz -1 Levegő Védőgáz -2 Sei /m i P2 53

55 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 10 Anyag Szénacél Áramerősség 130 Indítógáz Levegő Vágógáz O2 Védőgáz -1 Levegő Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott 19 -nél nagyobb vastagság esetén. /m i P29 55

56 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 9 Anyag Szénacél Áramerősség 200 Indítógáz N2 Vágógáz O2 Védőgáz -1 Levegő Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott 32 -nél nagyobb vastagság esetén. /m i P3 56

58 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 1 Anyag Szénacél Áramerősség 260 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 Megjegyzés: Piercing nem javasolt vastagság nagyobb mint 38 Pierce késés megjelölt szélén kezdődik nagyobb mint 38 /m i P53 58

63 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 1 Anyag Szénacél Áramerősség 400 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 MEGJ.: A vésés nem ajánlott 40 -nél nagyobb vastagság esetén. /m i P32 63

64 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 2 Anyag Szénacél Áramerősség 400 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 /m i P32 64

65 Alumínium Gyártás 65

66 66

67 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 3 Anyag Alumínium Áramerősség 35 Indítógáz N2 Vágógáz N2 Védőgáz -1 N2 Védőgáz -2 Sei /m i P18 67

73 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 5 Anyag Alumínium Áramerősség 600 Indítógáz N2 Vágógáz H35 Védőgáz -1 N2 Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott nél nagyobb vastagság esetén. /m i P12 73

74 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 8 Anyag Alumínium Áramerősség 600 Indítógáz N2 Vágógáz N2 Védőgáz -1 Levegő Védőgáz -2 Sei /m i P12 74

75 Pakzs Fúvókatartó Fúvóka Elektróda Gázterelő Tartó Gyártás Gázkiválasztó 11 Anyag Alumínium Áramerősség 600 Indítógáz N2 Vágógáz H35 Védőgáz -1 Levegő Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott nél nagyobb vastagság esetén. /m i P15 75

76 76

77 Rozsdamentes acél Gyártás 77

78 78

80 Gyártás Gázkiválasztó 3 Anyag Rozsdamentes acél Áramerősség 70 Indítógáz N2 Vágógáz N2 Védőgáz -1 N2 Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó /m i P16 80

87 Gyártás Gázkiválasztó 8 Anyag Rozsdamentes acél Áramerősség 360 Indítógáz N2 Vágógáz N2 Védőgáz -1 Levegő Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó /m i P11 87

90 Gyártás Gázkiválasztó 5 Anyag Rozsdamentes acél Áramerősség 600 Indítógáz N2 Vágógáz H35 Védőgáz -1 N2 Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó MEGJ.: A vésés nem ajánlott nél nagyobb vastagság esetén. /m i P12 90

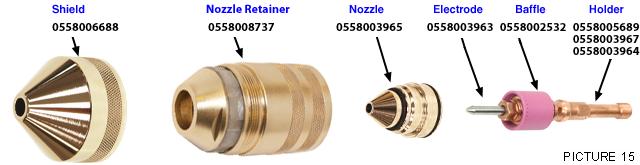

92 Gyártás Gázkiválasztó 11 Anyag Rozsdamentes acél Áramerősség 600 Indítógáz N2 Vágógáz H35 Védőgáz -1 Levegő Védőgáz -2 Sei Pakzs Fúvókatartó Fúvóka Elektróda Gázterelő Tartó MEGJ.: A vésés nem ajánlott nél nagyobb vastagság esetén. /m i P15 92

93 Szénacél Levegő 93

94 94

95 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 4 Anyag Szénacél Áramerősség 45 Indítógáz Levegő Vágógáz Levegő Védőgáz -1 Levegő Védőgáz -2 Sei /m i P26 95

96 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 4 Anyag Szénacél Áramerősség 100 Indítógáz Levegő Vágógáz Levegő Védőgáz -1 Levegő Védőgáz -2 Sei /m i

98 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 4 Anyag Szénacél Áramerősség 200 Indítógáz Levegő Vágógáz Levegő Védőgáz -1 Levegő Védőgáz -2 Sei MEGJ.: A vésés nem ajánlott nél nagyobb vastagság esetén. /m i

101 Alumínium Levegő 101

102 102

103 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Gyártás Gázkiválasztó 4 Anyag Alumínium Áramerősség 45 Indítógáz Levegő Vágógáz Levegő Védőgáz -1 Levegő Védőgáz -2 Sei /m i P26 103

107 Rozsdamentes acél Levegő 107

108 108

109 Gyártás Gázkiválasztó 4 Anyag Rozsdamentes acél Áramerősség 50 Indítógáz Levegő Vágógáz Levegő Védőgáz -1 Levegő Védőgáz -2 Sei Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó /m i P26 109

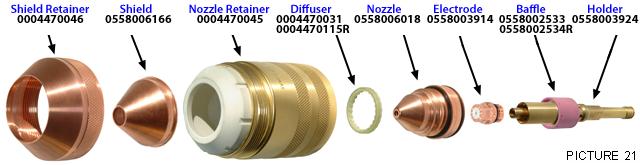

113 Precíziós lyukasztás, szénacél 113

114 114

115 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Precíziós lyukasztás Gázkiválasztó 1 Anyag Szénacél Áramerősség 100 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 Átmérő: (arány) /m i 1: : : : : : : : : : : : PicNo:2 115

116 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Precíziós lyukasztás Gázkiválasztó 1 Anyag Szénacél Áramerősség 130 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 i /m Átmérő: (arány) 1: : : : : : : : : : : : : : : PicNo:29

117 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Precíziós lyukasztás Gázkiválasztó 1 Anyag Szénacél Áramerősség 200 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 Átmérő: (arány) /m i 1: : : : : : : : : : : : : : : PicNo:3 117

118 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Precíziós lyukasztás Gázkiválasztó 1 Anyag Szénacél Áramerősség 280 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 Átmérő: (arány) /m i 1: : : : : : : : : : : : : : : PicNo:4 118

119 Pajzstartó Pajzs Fúvókatartó Diffúzor Fúvóka Elektróda Terelő Tartó Precíziós lyukasztás Gázkiválasztó 1 Anyag Szénacél Áramerősség 360 Indítógáz N2 Vágógáz O2 Védőgáz -1 N2 Védőgáz -2 O2 i /m Átmérő: (arány) 1: : : : : : : : : PicNo:31

120 120
