1 PT-32EH PLAZMAÍVES VÁGÓPISZTOLYOK Kiegészítés a számú használati útmutatóhoz (HU): A mellékelt oldalon frissített adatok találhatók a kiegészítő alkatrészekről és alkatrészkészletekről. Helyes hőellenző termékszámokat tartalmazó frissített diagram. Helyes alkatrészcsomagokat és tartalmukat tartalmazó frissített táblázat

2 EZT AZ INFORMÁCIÓT FELTÉTLENÜL JUTTASSA EL AZ ÜZEMELTETÕHÖZ. A FORGALMAZÓTÓL KAPHAT TOVÁBBI PÉLDÁNYOKAT. Ezek az UTASÍTÁSOK tapasztalt üzemeltetõk számára készültek. Ha Ön nem ismeri jól az ívhegesztõ és ívvágó berendezések mûködési elvét és biztonságos használatát, feltétlenül olvassa el "Az ívhegesztés, -vágás és -horonygyalulás során alkalmazandó óvintézkedések, illetve ezen mûveletek biztonságos kivitelezése" címû, nyomtatványszámú füzetünket. NE engedje arra nem kiképzett személyeknek ezen berendezés üzembe helyezését, üzemeltetését vagy karbantartását. NE kísérelje meg ezen berendezés üzemeltetését mindaddig, amíg el nem olvasta és tökéletesen meg nem értette ezeket az utasításokat. Ha nem érti tökéletesen ezeket az utasításokat, további információért lépjen kapcsolatba a forgalmazóval. Feltétlenül olvassa el a Biztonsági intézkedések c. pontot a berendezés üzembe helyezése vagy üzemeltetése elõtt. A FELHASZNÁLÓ FELELÕSSÉGE Ez a berendezés az ebben a kézikönyvben található leírásnak, illetve a vonatkozó címkéknek és/vagy mellékleteknek megfelelõen fog mûködni, feltéve, hogy üzembe helyezése, üzemeltetése, karbantartása és javítása a kapott utasításoknak megfelelõen történt. Ezt a berendezést rendszeresen ellenõrizni kell. Rosszul mûködõ vagy nem megfelelõen karbantartott berendezést nem szabad használni. Törött, hiányzó, elhasználódott, torzult vagy szennyezett alkatrészeket azonnal cserélni, illetve pótolni kell. Ha ilyen javítás vagy csere szükségessé válik, a gyártó azt ajánlja, hogy telefonon vagy írásban kérjen javítási szolgáltatást attól a márkakereskedõtõl, ahol a gépet beszerezte. Ezen berendezés tetszõleges része, illetve egésze sem változtatható meg a gyártó elõzetes írásbeli engedélye nélkül. A berendezés felhasználója viseli a kizárólagos felelõsséget minden olyan mûködési problémáért, amelynek oka helytelen használat, hibás karbantartás, károsodás, illetve nem a gyártónál vagy a gyártó által kijelölt szervizlétesítményben végrehajtott, helytelen javítás vagy változtatás.

3 BIZTONSAG Az ESAB hegesztõkészülék használói végsõ soron maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú hegesztõkészülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos elõírások mellett a következõ ajánlásoknak kell eleget tenni: Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a hegesztõkészülék mûködését. A hegesztõkészülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltetõ sérülését, vagy a készülék meghibásodását eredményezheti. 1. Mindenkinek, aki a hegesztõkészüléket üzemelteti, tisztában kell lennie a következõkkel: * a hegesztõkészülék mûködésével, * a vészkapcsolók helyével, * azok funkciójával, * a vonatkozó biztonsági óvintézkedésekkel, * a hegesztés menetével. 2. A készülék üzemeltetõjének biztosítania kell, hogy * illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt beindítják, * a hegesztõív közelében mindenki használja a védõeszközöket. 3. A munkahely legyen * munkavégzésre alkalmas, * huzatmentes, 4. Egyéni védõeszközök * Mindig használják az ajánlott egyéni védõeszközöket, azaz a védõszemüveget, a tûzálló védõruhát és a védõkesztyûket. * Ne viseljenek laza ruhadarabokat, például sálat, vagy karkötõt, gyûrût, stb., ami beakadhat vagy égési sérülést okozhat. 5. Általános óvintézkedések * Ellenõrizzük, hogy a visszavezetõ kábel csatlakozása rendben van-e. * Nagyfeszültségû berendezésen csak szakképzett villanyszerelõ dolgozhat. * Jól látható jelöléssel ellátott, megfelelõ tûzoltó készülék legyen kéznél. * Üzemeltetés közben a készüléken nem végezhetõ olajozás és karbantartás.

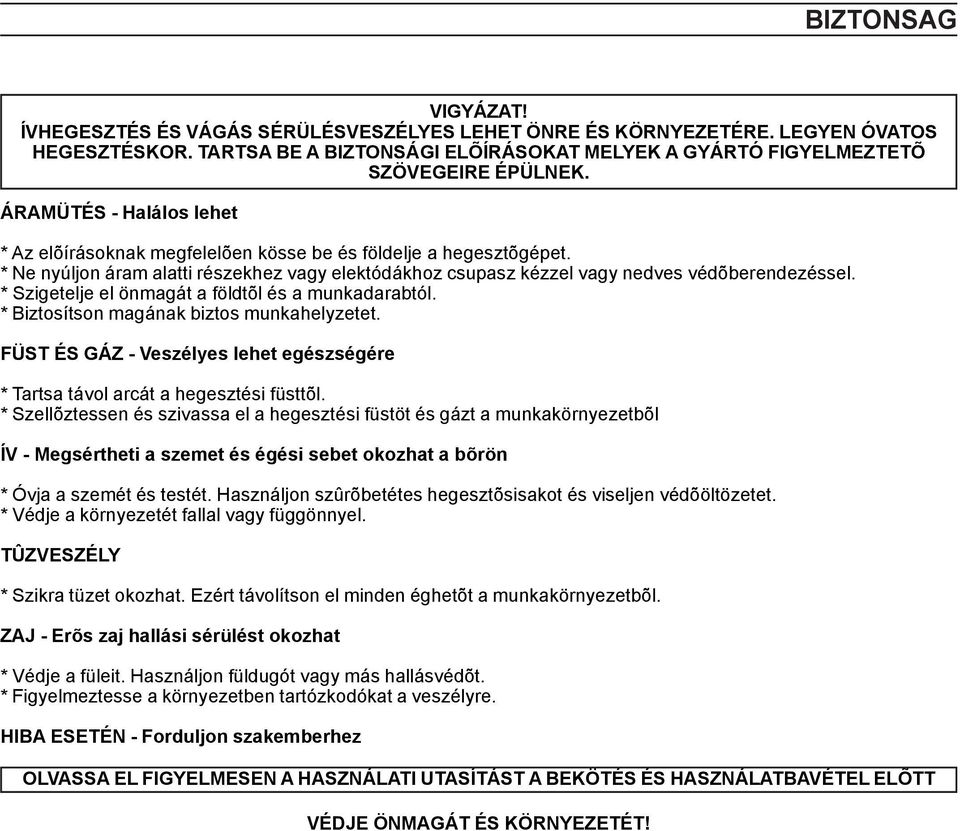

4 BIZTONSAG VIGYÁZAT! ÍVHEGESZTÉS ÉS VÁGÁS SÉRÜLÉSVESZÉLYES LEHET ÖNRE ÉS KÖRNYEZETÉRE. LEGYEN ÓVATOS HEGESZTÉSKOR. TARTSA BE A BIZTONSÁGI ELÕÍRÁSOKAT MELYEK A GYÁRTÓ FIGYELMEZTETÕ SZÖVEGEIRE ÉPÜLNEK. ÁRAMÜTÉS - Halálos lehet * Az elõírásoknak megfelelõen kösse be és földelje a hegesztõgépet. * Ne nyúljon áram alatti részekhez vagy elektódákhoz csupasz kézzel vagy nedves védõberendezéssel. * Szigetelje el önmagát a földtõl és a munkadarabtól. * Biztosítson magának biztos munkahelyzetet. FÜST ÉS GÁZ - Veszélyes lehet egészségére * Tartsa távol arcát a hegesztési füsttõl. * Szellõztessen és szivassa el a hegesztési füstöt és gázt a munkakörnyezetbõl ÍV - Megsértheti a szemet és égési sebet okozhat a bõrön * Óvja a szemét és testét. Használjon szûrõbetétes hegesztõsisakot és viseljen védõöltözetet. * Védje a környezetét fallal vagy függönnyel. TÛZVESZÉLY * Szikra tüzet okozhat. Ezért távolítson el minden éghetõt a munkakörnyezetbõl. ZAJ - Erõs zaj hallási sérülést okozhat * Védje a füleit. Használjon füldugót vagy más hallásvédõt. * Figyelmeztesse a környezetben tartózkodókat a veszélyre. HIBA ESETÉN - Forduljon szakemberhez OLVASSA EL FIGYELMESEN A HASZNÁLATI UTASÍTÁST A BEKÖTÉS ÉS HASZNÁLATBAVÉTEL ELÕTT VÉDJE ÖNMAGÁT ÉS KÖRNYEZETÉT!

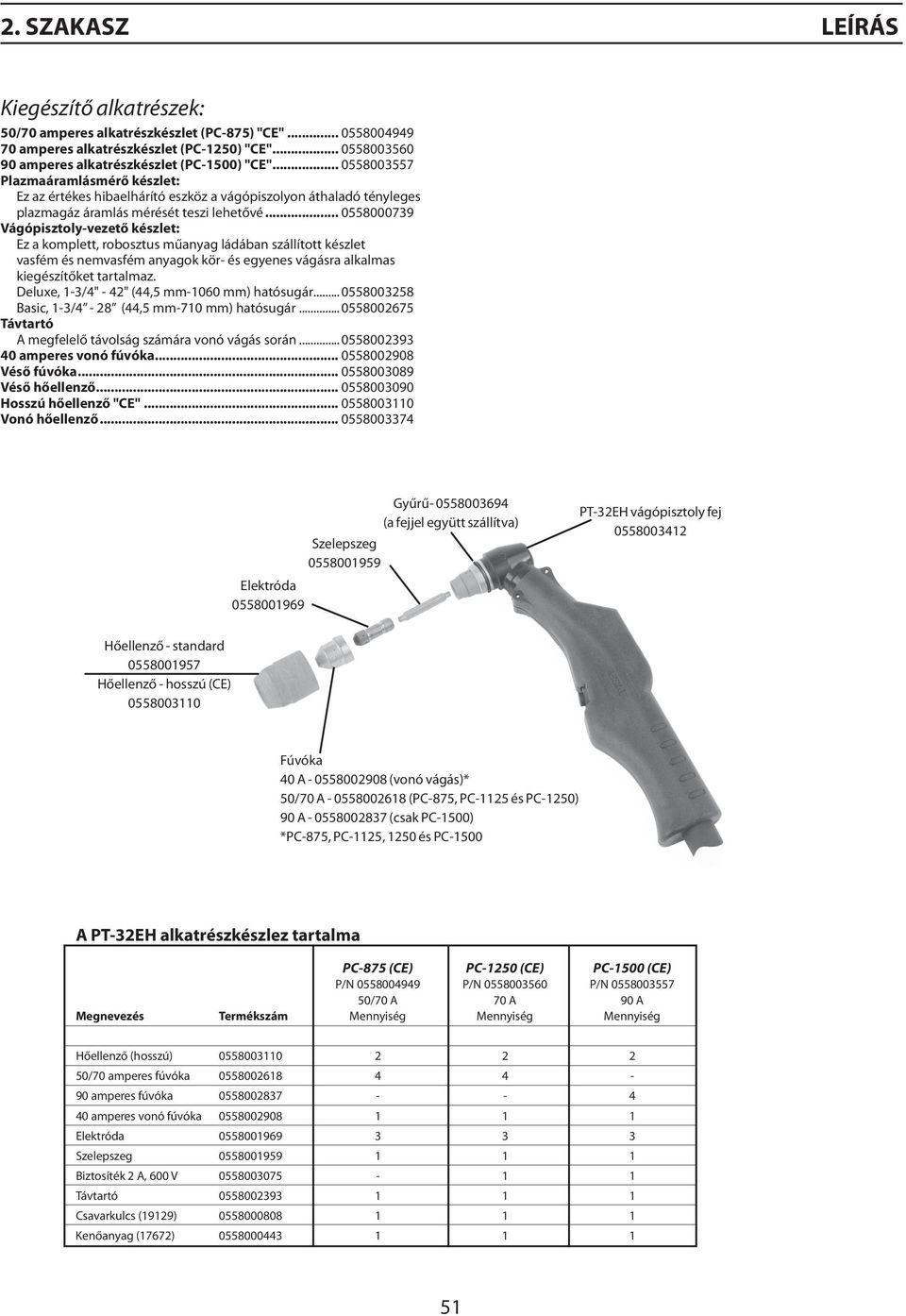

5 2. SZAKASZ LEÍRÁS Kiegészítő alkatrészek: 50/70 amperes alkatrészkészlet (PC-875) "CE" amperes alkatrészkészlet (PC-1250) "CE" amperes alkatrészkészlet (PC-1500) "CE" Plazmaáramlásmérő készlet: Ez az értékes hibaelhárító eszköz a vágópiszolyon áthaladó tényleges plazmagáz áramlás mérését teszi lehetővé Vágópisztoly-vezető készlet: Ez a komplett, robosztus műanyag ládában szállított készlet vasfém és nemvasfém anyagok kör- és egyenes vágásra alkalmas kiegészítőket tartalmaz. Deluxe, 1-3/4" - 42" (44,5 mm-1060 mm) hatósugár Basic, 1-3/4-28 (44,5 mm-710 mm) hatósugár Távtartó A megfelelő távolság számára vonó vágás során amperes vonó fúvóka Véső fúvóka Véső hőellenző Hosszú hőellenző "CE" Vonó hőellenző Gyűrű (a fejjel együtt szállítva) Szelepszeg Elektróda PT-32EH vágópisztoly fej Hőellenző - standard Hőellenző - hosszú (CE) Fúvóka 40 A (vonó vágás)* 50/70 A (PC-875, PC-1125 és PC-1250) 90 A (csak PC-1500) *PC-875, PC-1125, 1250 és PC-1500 A PT-32EH alkatrészkészlez tartalma PC-875 (CE) PC-1250 (CE) PC-1500 (CE) P/N P/N P/N /70 A 70 A 90 A Megnevezés Termékszám Mennyiség Mennyiség Mennyiség Hőellenző (hosszú) /70 amperes fúvóka amperes fúvóka amperes vonó fúvóka Elektróda Szelepszeg Biztosíték 2 A, 600 V Távtartó Csavarkulcs (19129) Kenőanyag (17672)
