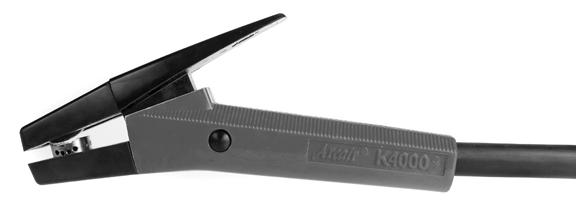

1 Art# A K4000 K3000 LEVEGŐS SZÉNÍVES KÉZI FARAGÓ PISZTOLYOK Kezelési kézikönyv Magyar (Hungarian) Változat: AC Kiadás dátuma: 15, 2016 június Dok. száma: HU

2 NAGYRA ÉRTÉKELJÜK VÁLLALKOZÁSÁT! Köszönjük, hogy egy Arcair termék megvásárlása mellett döntött! Megtisztelő, hogy ügyfeleink között üdvözölhetjük, és mindent meg fogunk tenni, hogy az iparágban elérhető legjobb szerviz- és támogatási hátteret biztosítsuk Önnek. A termék mögött kiterjedt garanciánk és globális szervizhálózatunk áll. Tudjuk, milyen büszke a munkájára, ezért megtisztelőnek érezzük, hogy ezzel a nagy teljesítményű termékkel hozzájárulhatunk szakmai sikereihez. Az Arcair több mint 60 éve kínál kiváló minőségű termékeket, amelyekben akkor is megbízhat, ha a saját hírnevéről van szó. KIVÁLÓ TÁRSASÁGBA KERÜLT! Az Arcair az ESAB vállalat vágási termékeinek globális márkája. Vállalatunk piacvezető innovációival és igazán megbízható, az idő próbáját kiálló termékeivel emelkedik ki versenytársai közül. Célunk, hogy fokozzuk termelékenységét, hatékonyságát és hegesztési teljesítményét, hogy Ön még magasabb szinten végezhesse munkáját. Termékeink tervezésekor a hegesztőt helyezzük a középpontba, így azok hasznos jellemzőket, tartósságot, továbbá könnyű és kényelmes használatot szavatolnak. Mindennél fontosabbnak tartjuk, hogy egyre biztonságosabbá tegyük a munkakörnyezetet a hegesztési iparban. Legfőbb célunk, hogy megelégedettséggel és biztonságosan használhassa termékünket. Kérjük, szenteljen időt a teljes kézikönyv elolvasására, különös tekintettel a biztonsági óvintézkedésekre.

3 ! VIGYÁZAT A berendezés telepítése, működtetése vagy szervizelése előtt olvassa el, és értse meg a jelen kézikönyv teljes szövegét. Bár a jelen kézikönyvben szereplő információk gyártó legjobb tudását tükrözik, a használatukért nem tudnak semmilyen felelősséget sem vállalni. Arcair K3000 & K4000 LEVEGŐS SZÉNÍVES KÉZI FARAGÓ PISZTOLYOK Kezelési kézikönyv Kezelési kézikönyv referenciaszáma: HU A kiadást jegyzi: ESAB Group Inc Airport Rd. Denton, TX Szerzői jog 2013 ESAB. Minden jog fenntartva. A jelen kiadvány részben vagy egészben történő reprodukálása a kiadó írásos engedélye nélkül tilos. A kiadó nem vállal és ezúton kizár mindenféle felelősséget mindegyik szerződő fél irányában, minden olyan veszteségre és kárra vonatkozóan, amely a jelen kézikönyv hibájából vagy hiányosságából ered, függetlenül attól, hogy a hiba hanyagságra, véletlenre vagy egyéb okokra vezethető vissza. A nyomtatási anyag van a dokumentum 47X1920 Kiadás dátuma: szeptember 23. Átdolgozás dátuma: 15, 2016 június

4 Tartalomjegyzék 1. FEJEZET: BEVEZETÉS Levegős széníves vágás/faragás Előzmények Alkalmazások A "LEGJOBB" most még jobb lett FEJEZET: BIZTONSÁG ÉS EGÉSZSÉG Előírásszerű telepítés, használat és karbantartás Elektródák Szellőztetés veszélyei Személyi védőfelszerelés és -ruházat Védőfülkék Tűz és égési sérülés veszélye BIZTONSÁGI ÉS KEZELÉSI HIVATKOZÁSOK FEJEZET: A KÉZIKÖNYV HASZNÁLATA A berendezés kézhezvétele FEJEZET: TELEPÍTÉS DC munkakábel és levegőkábel csatlakoztatása DC munkakábel csavarozható véggel és levegőkábel csatlakoztatása DC vagy AC áramforrás csatlakoztatása FEJEZET: HIBAELHÁRÍTÁS FEJEZET: PÓTALKATRÉSZEK...27 K3000 & K4000 PISZTOLY PÓTALKATRÉSZEI K3000 & K4000 FORGATHATÓ KÁBEL ÚJ ALKATRÉSZEK ÁRAM ÉS LEVEGŐ CSATLAKOZÓKÉSZLET GARANCIAVÁLLALÁSI NYILATKOZAT...A hátsó borító belső oldalán

5 1. FEJEZET: BEVEZETÉS 1.01 Levegős széníves vágás/faragás A levegős széníves eljárás (CAC-A) fizika úton távolítja el a fémet, és nem kémiai úton, mint a lángvágás (OFC). Faragás vagy vágás akkor történik, amikor a szénelektróda és a munkadarab között kialakuló ív nagy hője megolvasztja a munkadarab egy részét. Ezzel párhuzamosan az íven áthaladó levegő elég gyors ahhoz, hogy elfújja a megolvadt anyagot. A levegős széníves eljárásnál nincs szükség oxidációra a vágás fenntartásához, így olyan fémek faragására és vágására is használható, amelyre a lángvágás nem alkalmas. A levegős széníves eljárással a leggyakoribb fémek (pl. szénacél, rozsdamentes acél, sokféle rézötvözet és öntöttvas) mindegyike vágható. A fémleválasztási teljesítmény attól függ, mekkora az olvasztási teljesítmény, és milyen hatékonyan távolíja el a levegőfúvóka az olvadt fémet. A művelet során a levegőnek el kell távolítania a megolvadt fémet az ívből, mielőtt az olvadék megszilárdul Előzmények A levegős széníves faragás az 1940-es években terjedt el, és alapját a széníves faragási eljárás adta. A levegős széníves faragást Myron Stepath hegesztőmérnök dolgozta ki több tíz méter lapos, repedt, rozsdamentes acél hegesztési varrat eltávolításához. Korábban a levegős széníves vágás eltávolította a fej feletti és függőleges elhelyezkedésű hibás varratokat és szegecsfejeket. A szénív megolvasztotta a fémet, és a megolvadt fém a gravitáció hatására távozott. Stepath úgy gondolta, hogy egy levegősugár elegendő erőt biztosítana a síkon fekvő fém eltávolításához. Ezért egyenáramú, negatív elektródájú szénívvel próbálkozott, miközben egy második kezelő egy levegőfúvókán keresztül levegőt juttatott az ömledékfürdőre. A kísérlet azonban sikertelen volt, mivel az ív stabilitása elmaradt a szén hegesztőívétől. Stepath ezért egyenáramú, pozitív elektródájú ívet próbált, és az eredmény a széníves faragás lett ban Myron Stepath mutatta be az első levegős széníves pisztolyt a hegesztőipar számára ben Stepath és két társa megalapítja az Arcair vállalatot. Ezután már nincs szükség két kezelőre. A sűrített levegő áthalad a pisztolyon, és az elektróda mögött lép ki. Ez az új szerszám időt takarított meg a varratok faragásánál, a repedések eltávolításánál és a hegesztési hibák javításánál szénacél, ötvözött acél és rozsdamentes acél alapanyagon. Korábban ezeket a feladatok köszörüléssel vagy forgácsolással lettek végrehajtva. Napjainkban az alapelv változatlan, de a berendezés tovább tökéletesedett, az eljárás alkalmazási területe pedig szélesedett. 5

6 1.03 Alkalmazások Az ipar rendkívül pozitívan fogadta a levegős széníves faragást és sikerrel alkalmazták és alkalmazzák számos területen, egyebek között a fémmegmunkálásban, az öntvények végső simító munkálatainál, a vegy- és olajiparban, az építőiparban, a bányászatban, valamint az általános javításoknál és karbantartásoknál. Az Arcair pisztolyokat és elektródákat világszerte széles körben alkalmazzák olyan helyeken, ahol fémek faragása, hornyolása, elválasztása vagy felületről való leválasztása a feladat. A levegős széníves eljárás flexibilis, hatásos és költséghatékony eljárás gyakorlatilag minden fém esetében, úgymint a szénacél, rozsdamentes acél és más vasötvözetek; szürke- és temperöntvények, lágyvasak; alumínium; nikkel; vörösréz ötvözetek és más nemvas fémek A "LEGJOBB" most még jobb lett.. Az Arcair egyedülálló megoldásokat kínál pisztolykábel egységein alkalmazott áramés levegőcsatlakozásokkal. A levegős széníves eljárás 1949-es kifejlesztése óta a pisztolyon és a kábelen mindig gumi karmantyú gondoskodott az áramcsatlakozás elektromos védelméről, hogy ne történjen átívelés a testelt munkafelület felé. Ennek a karmantyúnak az egyik vége nagy, nyitott és szögletes kialakítású, amely elég helyet ad a tápkábel és a levegőtömlő csatlakoztatásához. A karmantyú miatt azonban az áramcsatlakozás a testelt munkafelülethez érhet, ha nincs megfelelően felhelyezve, illetve a csatlakoztatás során a helyén tartva. A továbbfejlesztett kivitelű karmantyú így teljesen körülveszi az áram/levegő csatlakozást, kiküszöbölve ezzel a véletlen átívelés veszélyét. Egy, a villamos tápegységtől jövő 4/0 méretű hegesztőkábelt, valamint egy ¾" átmérőjű levegőtömlő szerelvényt fogad, biztosítva ezzel az áramot és a sűrített levegőt. A karmantyú ezen új kivitele fröccsöntéssel készül kemény nylon erősítéssel, amely erősítés képes ellenállni a gyártóüzemekben naponta jelentkező nagy igénybevételeknek. 6

7 Ez az oldal szándékosan maradt üresen 7

8 8 Ez az oldal szándékosan maradt üresen

9 2. FEJEZET: BIZTONSÁG ÉS EGÉSZSÉG A hegesztési és vágási eljárásokra, egyebek mellett a levegős széníves eljárásra vonatkozó biztonsági gyakorlatok az ANSl Z49.1, "Hegesztés és vágás biztonsága", valamint az ANSl 249.2, "Tűzvédelem Hegesztési és vágási eljárások alkalmazása." A levegős széníves eljárások kezelőinek és felügyelőiknek a jelen dokumentumban tárgyalt biztonságos gyakorlatok szerint kell eljárniuk. Az ívhegesztés és- vágás egyéb kockázatait röviden ismertetjük a jelen fejezetben Előírásszerű telepítés, használat és karbantartás Ha a faragó vagy vágó berendezés telepítése, használata és karbantartása helytelen, súlyos vagy akár halálos sérülés történhet. A berendezés helytelen használata és más nem biztonságos tevékenységek veszélyesek lehetnek. A levegős széníves pisztoly vagy berendezés telepítése előtt a kezelőnek, a művezetőnek és a segítőnek el kell olvasnia, és meg kell értenie a következő biztonsági figyelmeztetéseket illetve utasításokat. A faragási/vágási eljárás sokféle, potenciálisan veszélyes környezetben használatos, pl. nagy magasságban, nem jól szellőző helyeken, zárt terekben, vízzel körülvett helyeken, szélsőséfes környezetben stb. A kezelőnek tisztában kell lennie az ilyen feltételek közötti munkavégzés jelentette veszélyekkel. A kezelőnek képzéssel kell rendelkeznie az adott munkakörnyezet biztonságos munkavégzési gyakorlatáról, és munkáját szakértő felügyelet alatt kell végeznie. Rendkívül fontos, hogy a kezelő, a munkafelügyelő és a munkaterületen tartózkodó többi személy tisztában legyen a levegős széníves eljárás veszélyeivel. A munkahely biztonságai szempontjából rendkívül fontos a képzés és a megfelelő felügyelet. Őrizze meg a jelen utasításokat, mert később még szüksége lehet rájuk. A kiegészítőleg javasolt biztonsági és üzemeltetési információk az egyes fejezetekben szerepelnek Elektródák VIGYÁZAT AZ ÁRAMÜTÉS SÚLYOS VAGY AKÁR HALÁLOS SÉRÜLÉST OKOZ- HAT A berendezést az Amerikai Elektromos Szabályzat (NFPA 70) és a helyi előírások szerint telepítse és tartsa karban. Ne szervizelje a berendezést bekapcsolt áramellátás mellett. Ne üzemeltesse a berendezést eltávolított védőszigetelésekkel vagy védőburkolatokkal. A berendezés szervizelését vagy javítását kizárólag képzett és/vagy betanított személy végezheti. 9

10 Tartsa szárazon a szénelektródákat. Ha az elektródák nedvessé válnak, szárítsa ki őket 10 órán át 176 C (300 F) hőmérsékleten. A nedves elektródák törékennyé válhatnak. Ne érjen az áram alatt lévő alkatrészekhez. Ne érjen puszta kézzel egyszerre az elektródához és az elektromos testeléshez. Mindig viseljen megfelelő állapotú, száraz hegesztőkesztyűt. Az alumíniummal bevont védőruha része lehet a villamos áram útjának. Tartsa az oxigénpalackokat, láncokat, huzalkötegeket, darukat, emelőket és lifteket az elektromos áramkör elemeitől távol. Ellenőrizze rendszeresen az összes testcsatlakozást annak meghatározásához, hogy szorosan illeszkednek-e, és elektromos jellemzőik megfelelnek-e a szükséges áramhoz. Ha váltóáramú faragást/vágást végez nedves körülmények között, illetve munka közben jelentős verejtékezéssel kell számolni, ajánlatos megbízható automatikus vezérléseket használni az üresjárási feszültség, és ezzel az áramütés veszélyének csökkentéséhez. Ha faragási/vágási művelethez váltóáramú gépek esetén 80 voltnál, egyenáramú gépek esetén pedig 100 voltnál nagyobb kapocsfeszültség szükséges, tegye meg a szükséges óvintézkedéseket, pl. gondoskodjon megfelelő szigetelésről, hogy a gépkezelő véletlenül se érintkezhessen a nagyfeszültséggel. Ha bármely okból (pl. ebédkor vagy éjszaka) hosszabb időre felfüggeszti a faragást, vegye ki az összes elektródát a pisztolyból és tegye a pisztolyt biztonságos helyre, elkerülve a véletlen érintkezést. Ha nem használja a pisztolyt, válassza le az áramellátásról. Soha ne merítse vízbe a levegős széníves pisztolyokat vagy elektródákat Szellőztetés veszélyei VIGYÁZAT A FÜST, A GŐZÖK ÉS GÁZOK EGÉSZSÉGRE KÁROSAK LEHETNEK Tartsa a füstöket, gőzöket és gázokat távol a belélegzés helyétől. A faragás során az alapfémtől függően különböző típusú és mennyiségű füst képződhet. Saját biztonsága érdekében ne lélegezze be ezeket a füstöket. A szellőztetésnek megfelelően hatékonynak kell lennie az üzem közben képződő füstök, gőzök és gázok eltávolításához, hogy a faragást végző szakember és a közelben tartózkodók biztonsága garantált legyen. A klóros oldószerek gőzei a villamos ív ultraibolya sugárzásának hatására mérgező gázokat, ún. foszgéneket termelhetnek. Távolítson el a működési tartományból minden oldószert, zsírtalanítót és minden olyan anyagot, amely ilyen gőzöket bocsáthat ki. A vágás közben keletkező füstök, különösen szűk helyiségekben, hosszabb időn át belélegezve kellemetlen közérzetet és egészségkárosodást okozhatnak. Gondoskodjon megfelelő szellőzésről a faragás/vágás helyén. Ha a füstök és gázok szellőztetéssel nem semlegesíthetők, használjon külső levegőről működő légzőkészüléket. Soha ne szellőztessen oxigénnel, mert az táplálja és rendkívüli mértékben meggyorsítja az égést. 10

11 2.04 Személyi védőfelszerelés és -ruházat VIGYÁZAT A TÚL ERŐS ZAJ KÁROSÍTHATJA A HALLÁST A levegős széníves eljárásból származó zaj halláskárosodást okozhat. A kezelőnek és a közelben tartózkodóknak saját testi épségük érdekében olyan hallásvédő eszközt kell viselnie, amely védelmet nyújt az egészségügyi határérték feletti zajterheléssel szemben. Napi időtartam (óra) Zajszint (dba*) lassú válasz / /4 vagy kevesebb 115 * dba = decibel VIGYÁZAT AZ ÍVSUGÁRZÁS, A FORRÓ SALAK ÉS SZIKRÁK A SZEM ÉS A BŐR ÉGÉSI SÉRÜLÉSÉT OKOZHATJÁK A faragási/vágási eljárás rendkívül nagy, egy pontban jelentkező hőt és erős ultraibolya sugárzást hoz létre. Soha ne végezzen faragást/vágást a vonatkozó irányelveknek megfelelő, lencsével ellátott hegesztősisak nélkül. Egy közötti számú árnyékoló szűrős lencse nyújtja a legjobb védelmet az ívsugárzással szemben. Szűk helyeken akadályozza meg, hogy a visszavert ívsugarak bejussanak a sisak körül. Gondoskodjon arról, hogy mások is védve legyenek az ívsugárzástól és a szikráktól. Használjon engedélyezett árnyékoló függönyt és megfelelő védőszemüveget a környező területen tartózkodók és a közeli berendezéseken dolgozók védelme érdekében. A bőrfelületet szintén védeni kell az ívsugárzással, a hővel és a megolvadt anyaggal szemben. Mindig viseljen védőkesztyűt és- ruházatot, amely megakadályozza a bőrrel való érintkezést. Zárjon le minden zsebet, és varrjon le minden hajtókát. Szokatlan pozícióban végzett faragáshoz és vágáshoz, illetve vastag elektródák nagy mennyiségben történő használatához bőr kötényt, kézelőt, nadrágot kell viselni. A magasz- 11

12 szárú munkavédelmi cipők megfelelően védik a lábat az égési sérülésekkel szemben. Használjon bőr kamáslit az extra védelemért. Ne használjon gyúlékony fodrászcikkeket faragás/vágás közben. Viseljen füldugót, hogy a szikrák ne jussanak a fülbe Védőfülkék Ha a munka ezt megengedi, az ívhegesztőnek zárt, fényelnyelő anyaggal (pl. cinkoxid) vagy fekete festékkel bevont falú fülkében kell dolgoznia, ezzel csökkentve az ultraibolya sugárzás káros hatásait. A hegesztő körülkeríthető hasonló festésű nem gyúlékony paravánokkal is Tűz és égési sérülés veszélye VIGYÁZAT A HEGESZTÉSI SZIKRÁK TŰZET ÉS ROBBANÁST OKOZHATNAK. A tűz és robbanás okai között az ívvel, lánggal, szétrepülő szikrákkal, forró salakkal vagy felhevült anyagokkal érintkező gyúlékony anyagok szerepelnek. Távolítson el minden gyúlékony anyagok a munkaterületről és/vagy használjon tűzjelzőt. Ne viseljen olajos vagy zsíros ruházatot, mert az egy szikrától is begyulladhat. Tartson a közelben tűzoltó készüléket, és tájékozódjon annak használatáról. Ügyeljen az elektromos vezetés vagy sugárzás jelentette veszélyekre. Ha például egy fém falat, elválasztót, mennyezetet vagy tetőt farag/vág, gondoskodjon arról, hogy semmilyen gyúlékony anyag ne legyen a másik oldalon. Ne faragjon/vágjon olyan tartályokat, amelyben gyúlékony anyagokat tároltak. Faragás/vágás előtt szellőztessen ki valamennyi üreget, zárványt és zárt teret, hogy a levegő vagy a gázok távozhassanak. Inert gázzal történő átöblítés ajánlott táblázat: A levegővel szembeni minimális követelmények Kompresszor javasolt névleges értékei Pisztoly típusa Levegőnyomás¹ psi (kpa) Levegőfogyasztás, cfm (l/min) Időszakos használat LE (kw) Folyamatos használat LE (kw) ASME Gyűjtő mérete gal (l) Enyhe igénybevétel² 40 (280) 8 (227) 0,5 (0,4) 1,5 (1,1) 60 (227) Általános felhasználás² 80 (550) 25 (708) 5 (3,7) 7,5 (5,6) Többcélú³ 33 (934) 7,5 (5,6) 10 (7,5) Automatikus 4 60 (414) 46 (1303) N/A 15 (11,2) ¹ Nyomás a pisztoly működése közben. ² Lapos elektródákat fogad. ³ Általában öntödei pisztolyként használatos. 4 Bizonyos mechanikus mozgatás szükséges. 80 (303) Kizárólag sűrített levegőt használjon. Gyúlékony sűrített gázok használata esetén robbanás történhet, ami személyi sérülést vagy halált eredményezhet. 12

13 2.07 BIZTONSÁGI ÉS KEZELÉSI HIVATKOZÁSOK 1. Code of Federal Regulations. (OSHA) Section 29 Part , 132, 133, 134, 139, 251, 252, 253, 254 AND, U.S. Government Printing Office, Washington, DC ANSl Z49.1 Safety In Welding and Cutting 3. ANSI Z87.1 Practice for Occupational and Educational Eye and Face Protection. 4. ANSl Z88.2 Standard Practice for Respiratory Protection. American National Standards Institute, 1430 Broadway, New York, NY AWS C5.3 Recommended Practices for Air Carbon-Arc Gouging and Cutting. 6. AWS F4.1 Recommended Safe Practices for Welding and Cutting Containers. The American Welding Society, 550 NW Lejeune RD., P.O. Box , Miami FL NFPA 51B Fire Prevention in Cutting and Welding Processes National Fire Protection Association, Battery Park. Quincy MA CSA Standard W117.2, Safety in Welding. Cutting and Allied Processes Canadian Standards Association, 178 Rexdale Blvd., Rexdale, Ontario, Canada M9W 1R3 13

14 Ez az oldal szándékosan maradt üresen 14

15 3. FEJEZET: A KÉZIKÖNYV HASZNÁLATA A biztonságos üzemeltetéshez olvassa el a teljes kézikönyvet, beleértve a biztonsági utasításokat és figyelmeztetéseket tartalmazó fejezeteket is. A kézikönyvben a VIGYÁZAT, FIGYELEM és MEGJEGYZÉS jelzőszavakkal találkozhat. Fordítson különös figyelmet az ilyen fejlécek alatti információkra. Ezeket a speciális magyarázatokat egyszerűen felismerheti a következőkről:! VIGYÁZAT A VIGYÁZAT JELZŐSZAVAS SZÖVEGEK LEHETSÉGES SZEMÉLYI SÉRÜLÉSEKRŐL TÁJÉKOZTATNAK. FIGYELEM A FIGYELEM jelzőszó a berendezés lehetséges károsodására figyelmeztet. MEGJEGYZÉS A MEGJEGYZÉS jelzőszó bizonyos üzemeltetési eljárásokkal kapcsolatos információkat jelöl A berendezés kézhezvétele Amikor kézhez veszi a berendezést, ellenőrizze a hiánytalanságát a számla alapján, és győződjön meg arról, hogy nem károsodott szállítás közben. Ha bármilyen sérülést talál, azonnal értesítse a fuvarozót, és nyújtson be kárigényt. Részletes információk a kárigényekről és a hibákról a kézikönyv hátsó borítólapján felsorolt régiókra és helyekre vonatkozóan. Mellékeljen egy mindenre kiterjedő leírást a hibás alkatrészekről. 15

16 Ez az oldal szándékosan maradt üresen 16

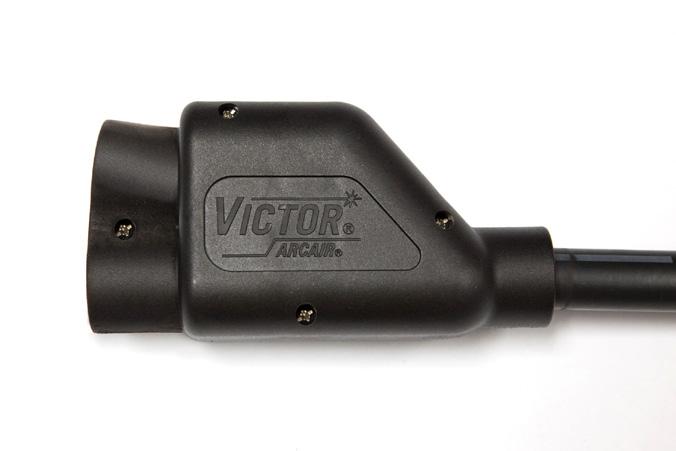

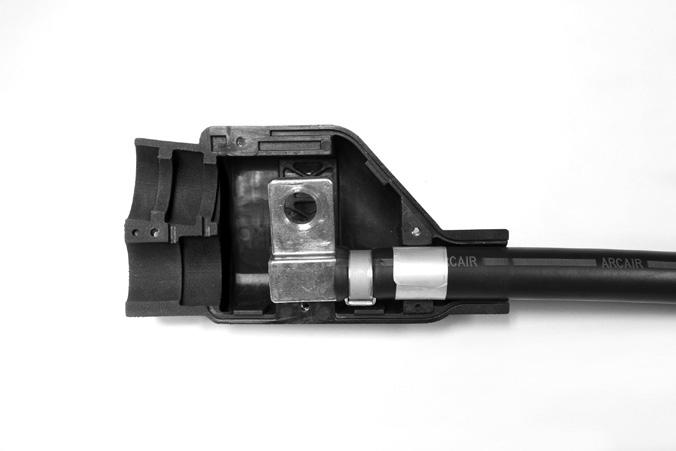

17 4. FEJEZET: TELEPÍTÉS 4.01 DC munkakábel és levegőkábel csatlakoztatása Típusok cikksz.: , , és Kövesse ezeket az utasításokat, amikor közvetlenül köti a DC hegesztő tápkábelt és a sűrítettlevegő-vezetéket a hegesztőpisztoly csuklós kábelszerelvényén található áram- és levegőcsatlakozóra. 1. Vegye ki a pisztoly és kábel egységet a kartonból, és tegye egyenes, nem csavart helyzetben a munkapadra vagy a padlóra. 2. Igazítsa úgy az öntött karmantyút, hogy hozzáférjen a négy (4) csavarhoz a 4-1. ábra szerint. 4-1 ábra: 3. Használjon lapos fejű csavarhúzót a négy (4) csavar eltávolításához. Emelje fel az öntött karmantyú felső felét az egységről. 4-2 ábra: 4-3 ábra: 17

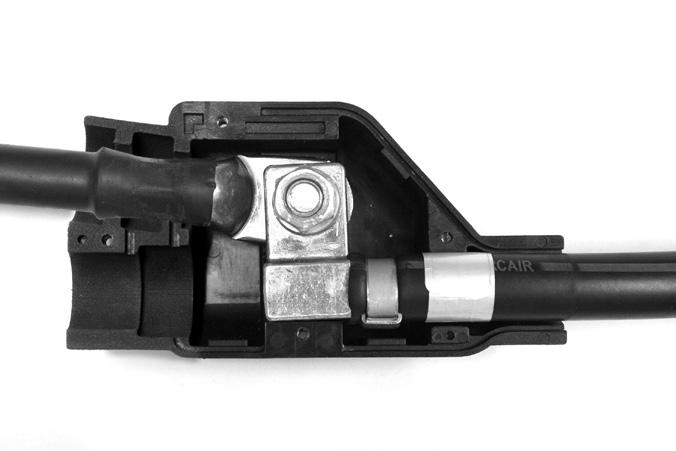

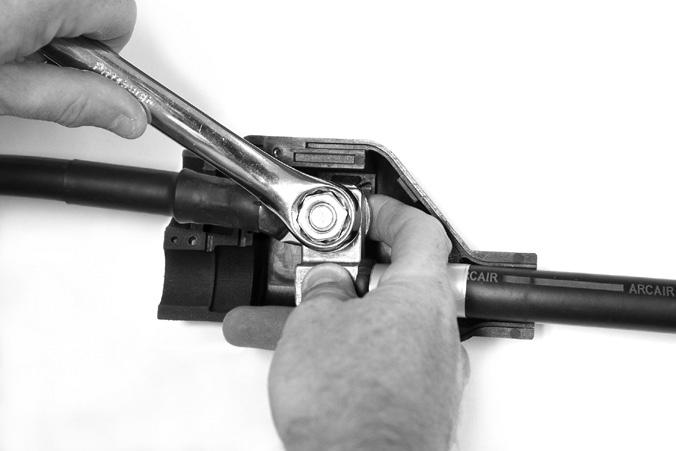

18 4. Helyezzen el úgy egy ½"-13 x 1" hatlapfejű csavart, hogy a menete átmenjen a DC áramforrás kábelének krimpelt saruján és a csuklós kábelszerelvény áram- és levegőcsatlakozóján. A csavar fejének a krimpelt saru lapos feléhez kell illeszkednie, ahogy a 4-4. ábrán látható. 5. Helyezzen egy ½" rugós alátétet a csavarmenetekre, és kezdjen el becsavarni egy ½"-13 anyát a szerelvény felé. 4-4 ábra: 6. Igazítsa vissza a sárgaréz áram- és levegőcsatlakozót a karmantyú alsó felébe. 4-5 ábra: 7. Nyomja felfelé mutatóujjával a csavart, és rögzítse le a berendezést. 4-6 ábra: 8. Emelje fel az egységet a karmantyú alsó felétől a stabil rögzítéshez. Ügyeljen arra, hogy a krimpelt saru ne mozduljon el a végső meghúzás közben. 18

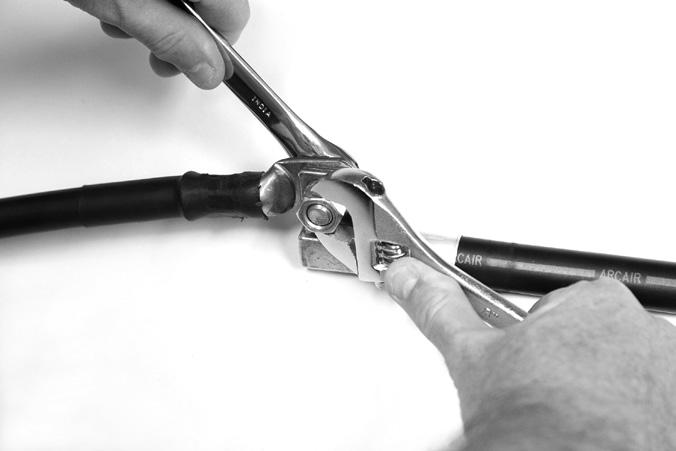

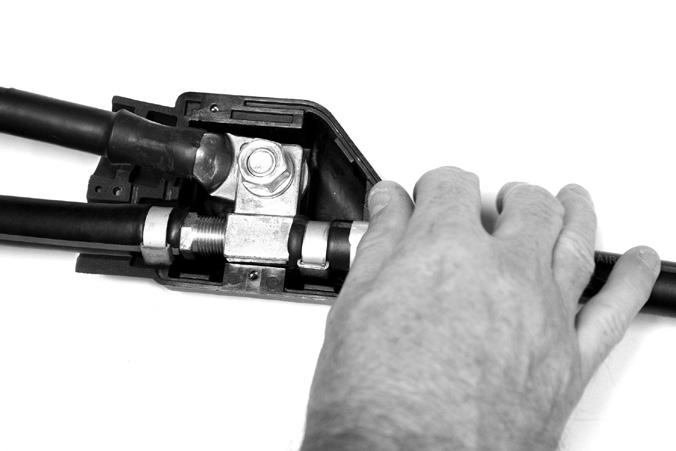

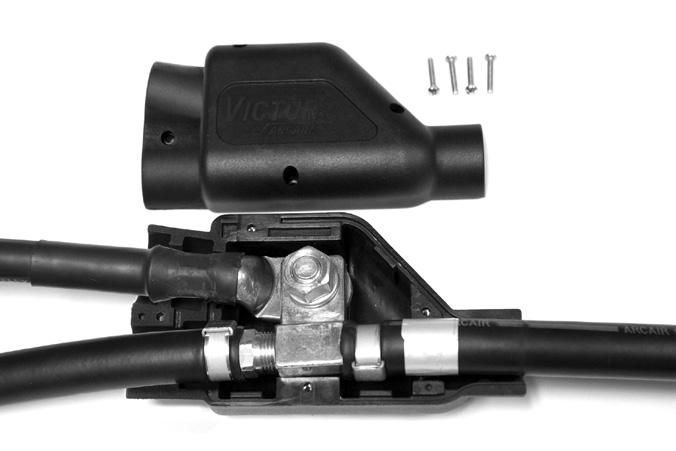

19 4-7 ábra: 9. Csavarja a 3/8" csőmenetes szerelvénnyel ellátott betápláló sűrítettlevegő-vezetéket az áram- és levegőcsatlakozóra. Ennek a csatlakozásnak villáskulccsal meghúzott szorosságúnak kell lennie. 4-8 ábra: 10. Helyezze vissza a helyére a kábelszerelvényt a DC hegesztő tápkábellel és levegőtömlővel együtt a karmantyú alsó felébe. 4-9 ábra: 10. Tegye vissza a karmantyú felső felét a helyére, és rögzítse a 3. lépésben eltávolított négy csavarral (4). 19

20 4-10 ábra: 11. Az egység ezzel fémleválasztó alkalmazásban történő használatra kész DC munkakábel csavarozható véggel és levegőkábel csatlakoztatása Típusok cikksz.: , , és Vegye ki a pisztoly és kábel egységet a kartonból, és tegye egyenes, nem csavart helyzetben a munkapadra vagy a padlóra. 2. Távolítsa el a pisztoly csuklós kábelszerelvényéhez csatlakoztatott Twist Lock csatlakozót. Kövesse ezeket a lépéseket a sárgaréz aljzatos csatlakozó DC tápkábelre csatlakoztatásához: a. Távolítsa el a külső burkolatot tartó fedélcsavart a szerelvényről. b. Vágja le a csatlakozó fedelének hátsó részét, hogy beilleszthető legyen a használt kábel. MEGJEGYZÉS: Ne vágjon le túl sokat. A burkolatnak szilárdan kell illeszkednie. c. Tolja a fedelet a kábelre. d. Vágja vissza a kábel szigetelését 4,76 cm (1-7/8") hosszon, hogy láthatóvá váljon a vörösréz sodrat. e. Lazítsa meg a gömbvégű csavarokat, és helyezze a sárgaréz kábelt a vörösréz csatlakozó felének kábelfuratába. f. Húzza szorosra ( in./lbs.) a gömbvégű csavarokat A csavarfejeknek a csatlakozó testének síkjában vagy az alatt kell lennie. g. Csúsztassa a csatlakozó fedelét a sárgaréz testre, és helyezze fel/húzza meg a fedél csavarját. A csavar a fedél második furatába illik. 20

21 3. Csavarja a pisztoly csuklós kábeléből kijövő és a levegőtömlőhöz csatlakozó 3/8" csőmenetes szerelvényt az üzem táplevegő-vezetékére. Ennek a csatlakozásnak villáskulccsal meghúzott szorosságúnak kell lennie DC vagy AC áramforrás csatlakoztatása A faragó alkalmazásokhoz általában 60 voltnál nagyobb kapocsfeszültségű, háromfázisú hegesztő áramforrások használatosak, hogy az áramkörben jelentkező feszültségesés ne jelentsen problémát. 1. Csatlakoztassa a pisztoly csuklós kábelére kötött hegesztő tápkábelt a (DCEP vagy AC) villamos tápegység pozitív kapcsára. Lásd ábra. 2. Csatlakoztassa a villamos tápegység negatív kapcsára kötött hegesztő tápkábelt a munkadarabra. SŰRÍTETT LEVEGŐ TÁPELLÁTÁS (FELCSERÉLT POLARITÁSÚ) ( ) ELEKTRÓDA KÁBEL DCEP vagy AC KONCENTRIKUS KÁBEL (+) MUNKADARAB KÁBEL PISZTOLY SZÉNELEKTRÓDÁKAT MUNKADARAB Art# A-13069HU 4-11 ábra: 3. Kapcsolja be az áramellátást és a levegőellátást a faragópisztoly és a kábelszerelvény számára. 4. A pisztolyszelep nyitott helyzetében állítsa a levegőnyomást a pisztolyon 551,6 kpa (80 psi) és 690 kpa (100 psi) közé. Nagyobb nyomás is használható, ám ez nem teszi hatékonyabbá a fém eltávolítását. 5. Nyomja le a pisztolyon található kart a levegős széníves elektróda szenes részének pisztolyba helyezéséhez. Vörösréz bevonatú szén használata esetén a csupasz szén végnek ki kell nyúlnia a pisztolyból. Ez az a hely, ahol az ív át fog húzni a szén és a munkadarab között. Lásd ábra.! VIGYÁZAT A szén elektromos úton FELFORRÓSODIK ezen a ponton. 21

22 KILÓGÁS 17,8 cm (7") MAX. PISZTOLY VÖRÖSRÉZ VISSZARAKÓDÁS 3/4" - 2" LEVEGŐ 80 PSI MINDIG AZ ELEKTRÓDA ALATT ELMOZDULÁS ELEKTRÓDA PISZTOLYFEJEK (+) 22 MUNKADARAB (-) 4-12 ábra: Art# A-13070HU 6. Tartsa az elektródát a ábrán látható módon, úgy, hogy legfeljebb 178 mm (7") rész nyúljon ki a pisztolyból. Ennek a kinyúlásnak alumínium esetében 76,5 mm (3") nagyságúnak kell lennie. 7. Állítsa be a hegesztőáramot (állandó áram) vagy feszültséget (állandó feszültség) a használt villamos tápegység típusától függően az alkalmazott szénátmérőhöz javasolt áramtartományhoz. Lásd a 4-1. táblázatot. 4-1 táblázat: Javasolt áramtartományok (AMP) a széles körben használt elektródatípusokra és -méretekre Elektróda átmérő DC elektróda DCEP AC elektróda AC AC elektróda DCEN in (mm) min. - max. min. - max. min. - max. 1/8 (3,2) /32 (4,0) Nem áll rendelkezésre 3/16 (4,8) /4 (6,4) /16 (7,9) Nem áll rendelkezésre 3/8 (9,5) /2 (12,7) /8 (15,9) /4 (19,1) (25,4) /8 (9,5) LAPOS /8 (9,5) LAPOS Nem áll rendelkezésre 8. Az ív begyújtása előtt kapcsolja be a levegőáramlást. Tartsa a pisztolyt 45 és 60 közötti munkaszögben, úgy, hogy az elektróda az elmozdulási irányával ellentétesen dőljön. A levegőfúvóka az elektróda és a munkadarab között helyezkedik el, és megfelelő erővel fúj ki minden olvadt fémet a vágási horonyból.

23 9. Érintse az elektródát finoman a munkadarabnak az ív létrehozásához. Ha az ív létrejött, ne húzza vissza az elektródát. Megfelelő ívfeszültséget tartva az ív és a sűrített levegő működése nagy hanggal jár. Ha a működés nem jár zajjal, az ívfeszültség a javasolt üzemi feltételek alatt található. Kézi faragópisztoly használatakor normál esetben V ívfeszültség mérhető. 10. A horony mélysége az elmozdulási sebességgel szabályozható. Legfeljebb 25 mm (1") mély hornyok készíthetők. Minél mélyebb azonban a horony, annál nagyobb gyakorlatot igényel a művelet. A kis elmozdulási sebességek nagy, a nagy elmozdulási sebességek pedig kis mélységű hornyokat eredményeznek. A horony szélességét a használt elektróda mérete határozza meg, és tipikusan 3,2 mm (1/8") értékkel nagyobb annak átmérőjénél. Szélesebb horony kis elektródával és körkörös vagy ide-oda történő mozgatással alakítható ki. 23

24 Ez az oldal szándékosan maradt üresen 24

25 5. FEJEZET: HIBAELHÁRÍTÁS Probléma Ok Megoldás Nagy szénlerakódás a horony kezdetén. Ha az ív instabil, a gépkezelőnek kevésbé mély hornyokban is kis elmozdulási sebességgel kell dolgoznia. Szabálytalan horony, amelyben az ív ide-oda ugrál a két oldal között és az elektróda gyorsan felforrósodik. Az ív időszakos működése egyenetlen felszínű hornyot eredményez. 1. A kezelő vagy elfelejtette bekapcsolni a levegősugarat az ív begyújtása előtt, vagy a pisztoly elhelyezése nem volt megfelelő. 2. A szénpálca nincs megfelelően elhelyezve a fejegységben. 1. Az áramerősség nem elég a használt elektródaátmérőhöz (lásd 2. táblázat). A legalacsonyabb javasolt áramerősség elégséges lehet ugyan, ám nagyobb tapasztalatot követel a kezelőtől. A közepesen nagy áram jobb. 1. Az eljárás DCEN (negatív elektróda) megoldással volt használatos. 1. Az elmozdulási sebesség túl kicsi manuális faragásban. Elsősorban fedett fémíves hegesztésnél a kezelő másik munkadarabra támaszkodhat a kezével, hogy megőrizze egyensúlyát. Mivel a levegős széníves faragás sokkal gyorsabb a bevontelektródás ívhegesztésnél, a kesztyűs kéz és a munkadarab közötti akadozó csúszás léphet fel, ami akkora hézagot eredményez az elektróda és a munkadarab között, amely már túl nagy az ív fenntartásához. 1. Az ív begyújtása előtt be kell kapcsolni a levegőt, hogy áramoljon az elektróda és a munkadarab között. 2. Győződjön meg arról, hogy a szénpálca pontosan illeszkedik a pisztolyfej hornyába. 1. Ha a kívánt áramerősséget a rendelkezésre álló villamos tápegység nem tudja biztosítani, használjon eggyel kisebb átmérőjű elektródát, vagy kössön párhuzamosan több hegesztő áramforrást. 1. Hacsak lehetséges, a faragási műveletet DCEP (pozitív elektróda) üzemmódban kell végezni. Az egyenáramú elektródák DCEP (pozitív elektróda) üzemmódban használatosak valamennyi fémen, néhány olyan vörösréz ötvözet kivételével, mint a Superston és a Nialite. 1. A kezelőnek kényelmes pozícióban kell állnia, úgy, hogy karjait akadálytalanul használhassa és kesztyűi ne csússzanak a munkadarabon. Gépesített berendezés használata esetén tanulmányozza a 4. táblázatot (4-24 oldal) a helyes üzemi körülmények tekintetében. 2. Rossz testcsatlakozás. 2. Ellenőrizze a testelő csipeszek és vezeték(ek) helyes csatlakozását. 25

26 Probléma Ok Megoldás Faragásnál távolítsa el a szénlerakódásokat a horony különböző hoszain, míg betéttisztításnál távolítsa el a szénlerakódásokat a tisztított felület különböző helyein. Rendellenes horony: túl nagy, azután túl kis mélység. A horony széleihez tapadó salak. 1. Rövidre zárt elektróda a munkadarabon. Manuális faragásnál ez az alkalmazott áramerősséghez és a kialakított horony mélységéhez képest túl nagy elmozdulási sebesség eredménye. Gépesített műveleteknél ennek oka a túl nagy elmozdulási sebesség, illetve a kis átmérőjű elektródához 7,9 mm (5/16") használt lapos görbéjű, állandó feszültségű áramforrás. Betéttisztítás esetén ennek oka a túl kis tolási szöggel tartott elektróda közötti elektróda-munkadarab szöget alkalmazzon. A kisebb szög nagyobb átívelési felületet ad és csökkenti az áramsűrűséget, emiatt pedig addig kell csökkenteni az ívhosszat, amíg rövidzárlat nem keletkezik. Tartson megfelelő hézagot az ívnél. 1. A kezelő bizonytalan volt. 1. A kezelőnek kényelmes pozíciót kell felvennie faragás közben. 1. A salak kihordása nem volt megfelelő. A probléma elhárításához biztosítson megfelelő levegőnyomást és térfogatáramot (cfm). Előfordulhat, hogy az kpa ( psi) levegőnyomás nem szállítja el megfelelően az összes salakot, ha a térfogatáram elégtelen. 1. A megfelelő mennyiség biztosításához koncentrikus kábelszerelvényt tápláló levegőtömlő minimálisan szükséges belső átmérője 9,5 mm (3/8") manuális pisztolyok esetén. Automatikus pisztolyokhoz a tömlő minimális belső átmérője 12,7 mm (1/2"). Irányítsa a légfúvókát a faragási területtel párhuzamos helyzetbe. Ne tüntesse ki az egyik oldalt, hacsak nem cél a reve minimálisra csökkentése a vágás egyik oldalának erősebb használatával. 26

27 6. FEJEZET: PÓTALKATRÉSZEK K3000 & K4000 PISZTOLY PÓTALKATRÉSZEI K3000 és K4000 Pisztoly K4000 Ábrázolva Art# A-13071HU 1 PISZTOLY PÓTALKATRÉSZEINEK JEGYZÉKE Elem Leírás K3000 K Szigetelő elemek és csavarok Kar és csavar Szelepfedél Fedélhez való kulcs Csak tető Huzaldob és O-gyűrűk O-gyűrű Csak huzaldob Felső kar Fej és csavar Pisztolytest Zsanércsap Rugó Fogantyú

28 K3000 & K4000 FORGATHATÓ KÁBEL ÚJ ALKATRÉSZEK KÁBEL PÓTALKATRÉSZJEGYZÉK Elem Leírás K3000 K4000 2,1 m (7 ft.) csuklós kábel M (10 ft.) csuklós kábel Rögzítőcsavar O-Ring Csatlakozó * 4 Rugós alátét Lapos alátét Csipesz (2 szükséges) ,1 m (7 ft.) vezeték M (10 ft.) vezeték ,1 m (7 ft.) burkolat M (10 ft.) burkolat Öntött kemény karmantyú csavarokkal Aljzatos csatlakozó * Rögzítőcsavarral, O-gyűrűvel és csatlakozóval 28

29 ÁRAM ÉS LEVEGŐ CSATLAKOZÓKÉSZLET ÖSSZEKAPCSOLÓ KÉSZLET ÉS ALKATRÉSZLISTA Elem Leírás Kat. szám Komplett összekapcsoló készlet 1 Csatlakozódugasz 2 Öntött kemény karmantyú csavarokkal WPC-R csatlakozó 4WPC-R 4 Spirális táplevegő-tömlő

30 Ez az oldal szándékosan maradt üresen

31 GARANCIAVÁLLALÁSI NYILATKOZAT KORLÁTOZOTT GARANCIA: Az Arcair garanciát vállal arra, hogy termékei gyártási és anyaghibáktól mentesek. Amennyiben a jelen garancia hatálya alá eső hiba jelentkezne az ESAB termékeire érvényes alább megadott időszakban, az Arcair az erről szóló értesítés alapján - annak megállapítása után, hogy a termék tárolása, telepítése, működtetése és karbantartása az Arcair előírásai, útmutatásai, javaslatai és az elismert ipari gyakorlat szerint történt, és az ok nem helytelen használat, önhatalmú javítás, hanyagság, átalakítás, baleset, nem megfelelő ápolás és/vagy karbantartás (ideértve a kenés hiányát és az időjárási behatásokkal szembeni védelmet is), nem eredeti Arcair alkatrészek és fogyóelektródák használata kijavítja, és ehhez saját hatáskörében eldönti, hogy ehhez az általa hibásnak ítélt komponenseket, vagy alkatrészeket vagy a komplett terméket cseréli. JELEN GARANCIA KIZÁRÓLAGOS ÉRVÉNYŰ ÉS MINDEN MÁS KÖZVET- LEN VAGY KÖZVETETT GARANCIA HELYÉBE LÉP, IDEÉRTVE AZ ÖSSZES ÉRTÉKESÍTHETŐSÉGI GARACIÁT, ILLETVE ADOTT FELADATRA TÖRTÉNŐ ALKALMASSÁGOT IS. A FELELŐSSÉG KORLÁTOZÁSA: Az Arcair semmilyen körülmények között nem vállal felelősséget olyan különleges és következményes károkért, ide érve, de nem kizárólagosan értve ez alatt a megvásárolt és kicserélt áruk károsodása vagy tönkrementele, illetve a viszonteladók ügyfelei (az alábbiakban vásárló") által az üzemmenet megszakadásából eredő kárigények. A vásárló itt megadott jogorvoslati lehetőségei kizárólagosak, és az Arcair vállalat felelőssége bármilyen szerződés tekintetében, illetve az azzal kapcsolatos tevékenységekre és a teljesítésekre vagy azok elmaradására, továbbá az Arcair által biztosított vagy felszerelt termékek gyártására, értékesítésére, kiszállítására, viszonteladására vonatkozóan, bármilyen szerződésen kívül okból, hanyagságból, közvetlen károkozásból vagy bármilyen garanciából eredően nem haladhatja meg a felelősség alapjául szolgáló termék árát, hacsak a jelen dokumentumban ettől eltérő értelmű rendelkezés nem szerepel. JELEN GARANCIA ÉRVÉNYÉT VESZTI OLYAN PÓTALKATRÉSZEK VAGY TARTOZÉKOK HASZNÁLATA ESETÉN, AMELYEK KEDVEZŐTLENÜL BEFO- LYÁSOLHATJÁK BÁRMELY ARCAIR TERMÉK BIZTONSÁGÁT VAGY TELJE- SÍTMÉNYÉT. JELEN GARANCIA ÉRVÉNYTELEN, HA A TERMÉKET NEM HIVATALOS VI- SZONTELADÓ ÉRTÉKESÍTI. A garancia a garanciális időszak időtartamára érvényes attól a dátumtól kezdve, amikor a hivatalos viszonteladó leszállítja a termékeket a vásárlónak. A korlátozott garancia hatálya alá eső garanciális javításra és cserére vonatkozó igényeket hivatalos Arcair javítóműhelyhez kell eljuttatni, legfeljebb harminc (30) nappal a javítás esedékességén belül. A jelen garancia semmilyen szállítási költséget nem foglal magában. A termékek hivatalos garanciális javítóhelyre juttatásával járó szállítási költségeket a vevő viseli. A visszaküldött árucikkekért a vevő vállal felelősséget, és ő viseli a visszaküldés költségeit. Jelen garancia a Arcair valamennyi korábbi garanciáját hatályon kívül helyezi.
