1 Origo A22, A24 Kezelési utasítások HU Valid from program version 1.05

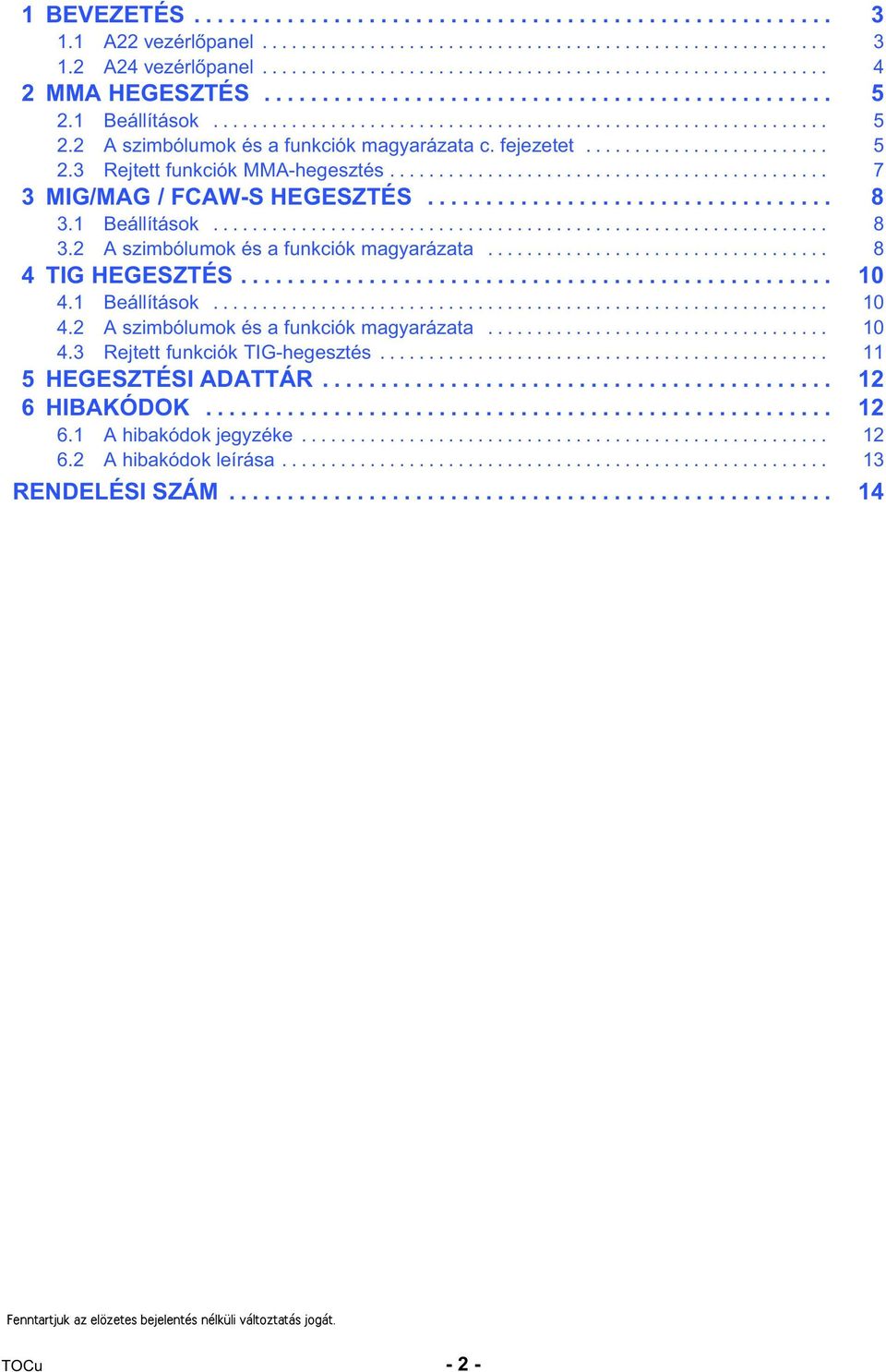

2 1 BEVEZETÉS A22 vezérlőpanel A24 vezérlőpanel MMA HEGESZTÉS Beállítások A szimbólumok és a funkciók magyarázata c. fejezetet Rejtett funkciók MMA-hegesztés MIG/MAG / FCAW-S HEGESZTÉS Beállítások A szimbólumok és a funkciók magyarázata TIG HEGESZTÉS Beállítások A szimbólumok és a funkciók magyarázata Rejtett funkciók TIG-hegesztés HEGESZTÉSI ADATTÁR HIBAKÓDOK A hibakódok jegyzéke A hibakódok leírása RENDELÉSI SZÁM Fenntartjuk az elözetes bejelentés nélküli változtatás jogát. TOCu - 2 -

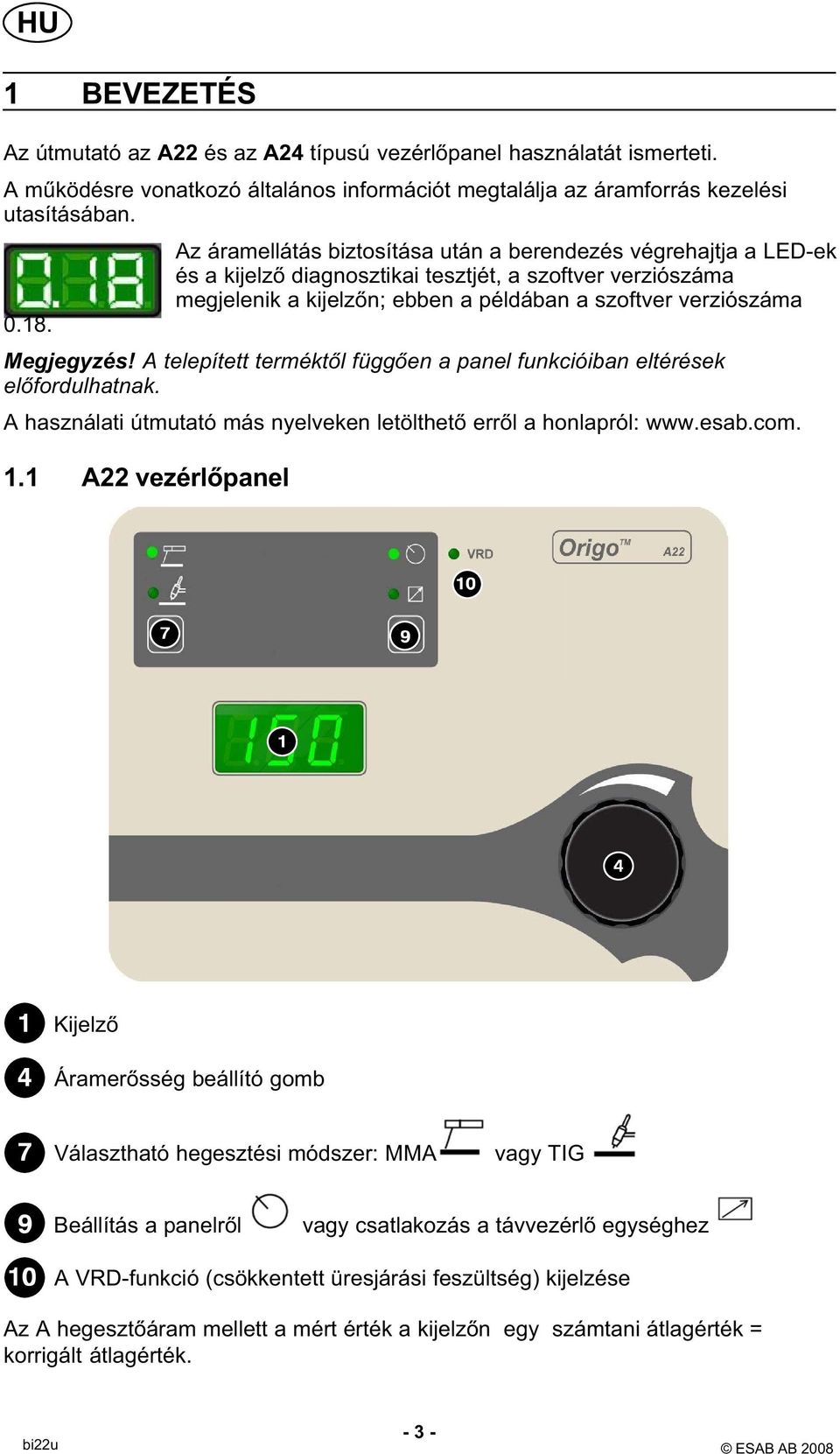

3 1 BEVEZETÉS Az útmutató az A22 és az A24 típusú vezérlőpanel használatát ismerteti. A működésre vonatkozó általános információt megtalálja az áramforrás kezelési utasításában. Az áramellátás biztosítása után a berendezés végrehajtja a LED-ek és a kijelző diagnosztikai tesztjét, a szoftver verziószáma megjelenik a kijelzőn; ebben a példában a szoftver verziószáma Megjegyzés! A telepített terméktől függően a panel funkcióiban eltérések előfordulhatnak. A használati útmutató más nyelveken letölthető erről a honlapról: A22 vezérlőpanel Kijelző Áramerősség beállító gomb Választható hegesztési módszer: MMA vagy TIG Beállítás a panelről vagy csatlakozás a távvezérlő egységhez A VRD-funkció (csökkentett üresjárási feszültség) kijelzése Az A hegesztőáram mellett a mért érték a kijelzőn egy számtani átlagérték = korrigált átlagérték

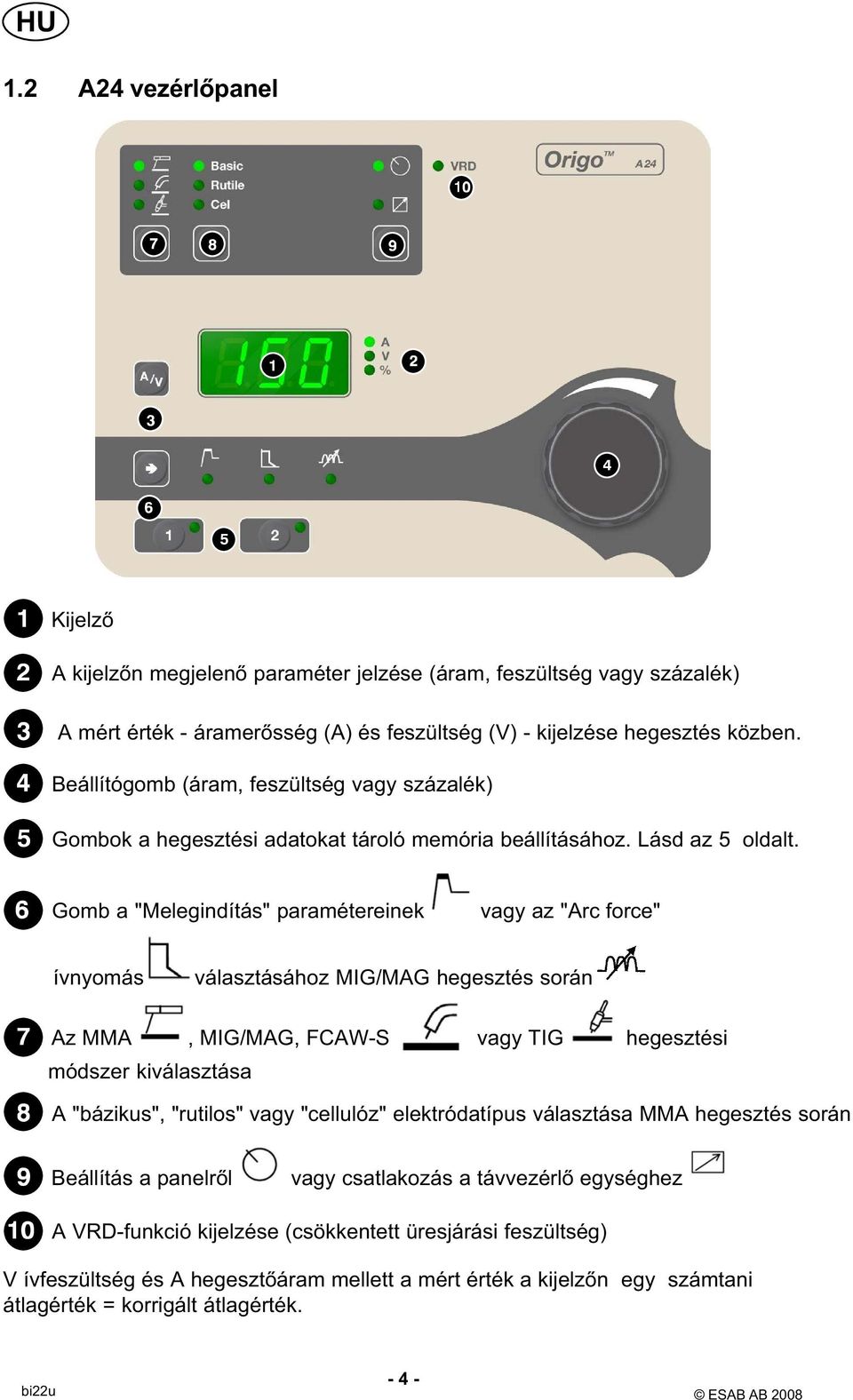

4 1.2 A24 vezérlőpanel Kijelző A kijelzőn megjelenő paraméter jelzése (áram, feszültség vagy százalék) A mért érték - áramerősség (A) és feszültség (V) - kijelzése hegesztés közben. Beállítógomb (áram, feszültség vagy százalék) Gombok a hegesztési adatokat tároló memória beállításához. Lásd az 5 oldalt. Gomb a "Melegindítás" paramétereinek vagy az "Arc force" ívnyomás választásához MIG/MAG hegesztés során Az MMA, MIG/MAG, FCAW-S vagy TIG hegesztési módszer kiválasztása A "bázikus", "rutilos" vagy "cellulóz" elektródatípus választása MMA hegesztés során Beállítás a panelről vagy csatlakozás a távvezérlő egységhez A VRD-funkció kijelzése (csökkentett üresjárási feszültség) V ívfeszültség és A hegesztőáram mellett a mért érték a kijelzőn egy számtani átlagérték = korrigált átlagérték

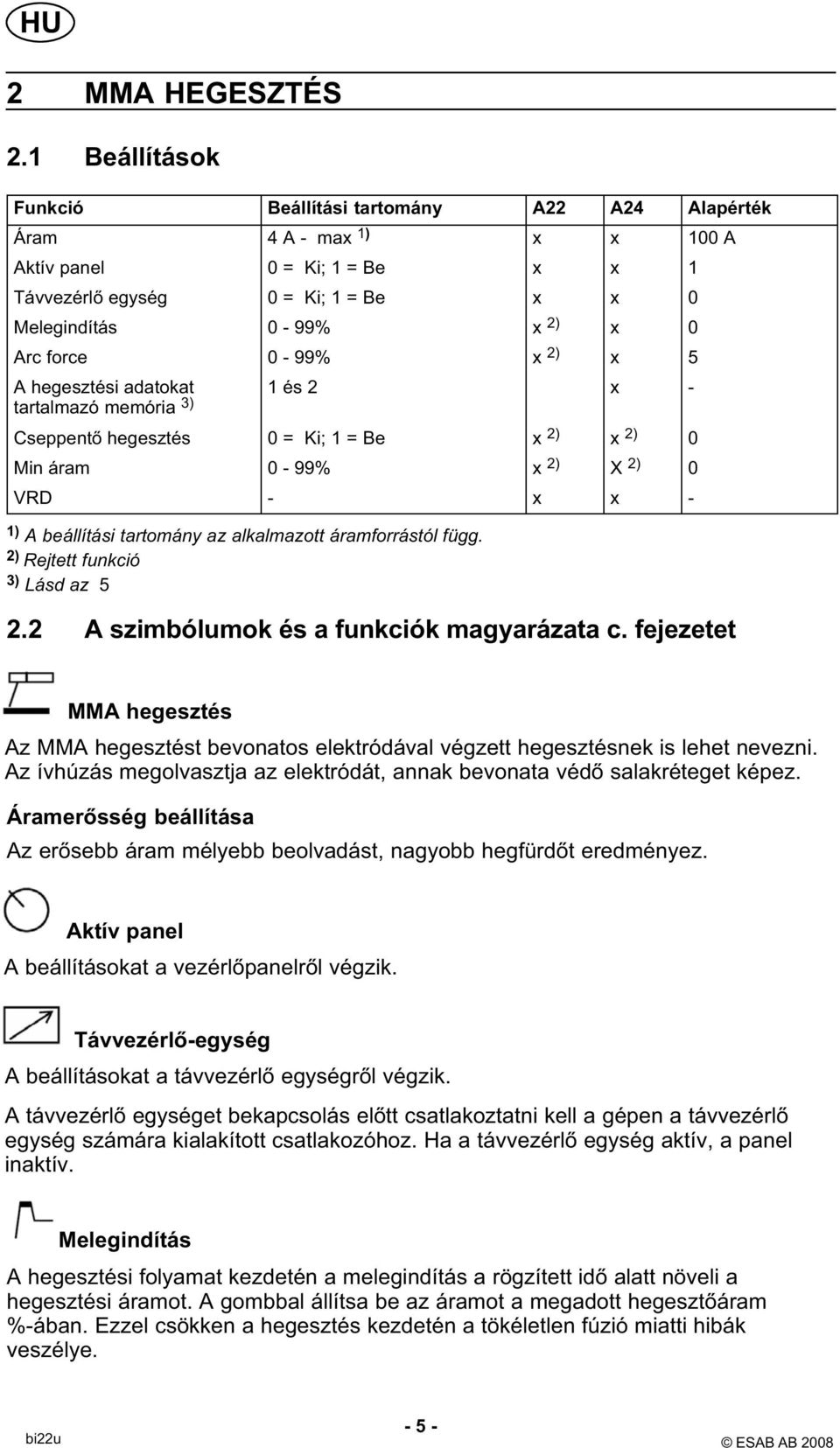

5 2 MMA HEGESZTÉS 2.1 Beállítások Funkció Beállítási tartomány A22 A24 Alapérték Áram 4 A - max 1) x x 100 A Aktív panel 0 = Ki; 1 = Be x x 1 Távvezérlő egység 0 = Ki; 1 = Be x x 0 Melegindítás 0-99% x 2) x 0 Arc force 0-99% x 2) x 5 A hegesztési adatokat 1 és 2 x - tartalmazó memória 3) Cseppentő hegesztés 0 = Ki; 1 = Be x 2) x 2) 0 Min áram 0-99% x 2) X 2) 0 VRD - x x - 1) A beállítási tartomány az alkalmazott áramforrástól függ. 2) Rejtett funkció 3) Lásd az A szimbólumok és a funkciók magyarázata c. fejezetet MMA hegesztés Az MMA hegesztést bevonatos elektródával végzett hegesztésnek is lehet nevezni. Az ívhúzás megolvasztja az elektródát, annak bevonata védő salakréteget képez. Áramerősség beállítása Az erősebb áram mélyebb beolvadást, nagyobb hegfürdőt eredményez. Aktív panel A beállításokat a vezérlőpanelről végzik. Távvezérlő-egység A beállításokat a távvezérlő egységről végzik. A távvezérlő egységet bekapcsolás előtt csatlakoztatni kell a gépen a távvezérlő egység számára kialakított csatlakozóhoz. Ha a távvezérlő egység aktív, a panel inaktív. Melegindítás A hegesztési folyamat kezdetén a melegindítás a rögzített idő alatt növeli a hegesztési áramot. A gombbal állítsa be az áramot a megadott hegesztőáram %-ában. Ezzel csökken a hegesztés kezdetén a tökéletlen fúzió miatti hibák veszélye

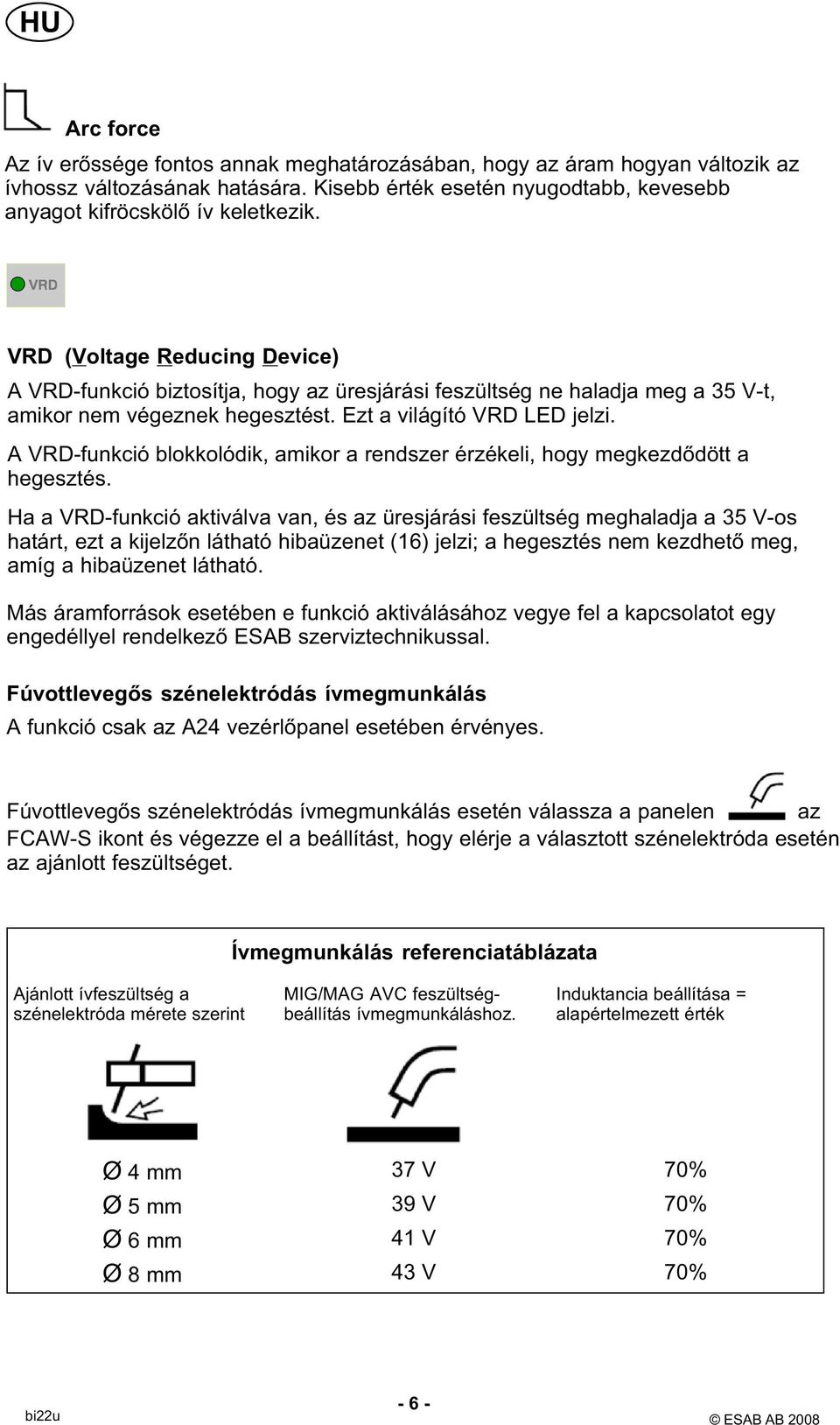

6 Arc force Az ív erőssége fontos annak meghatározásában, hogy az áram hogyan változik az ívhossz változásának hatására. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik. VRD (Voltage Reducing Device) A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V-t, amikor nem végeznek hegesztést. Ezt a világító VRD LED jelzi. A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Ha a VRD-funkció aktiválva van, és az üresjárási feszültség meghaladja a 35 V-os határt, ezt a kijelzőn látható hibaüzenet (16) jelzi; a hegesztés nem kezdhető meg, amíg a hibaüzenet látható. Más áramforrások esetében e funkció aktiválásához vegye fel a kapcsolatot egy engedéllyel rendelkező ESAB szerviztechnikussal. Fúvottlevegős szénelektródás ívmegmunkálás A funkció csak az A24 vezérlőpanel esetében érvényes. Fúvottlevegős szénelektródás ívmegmunkálás esetén válassza a panelen az FCAW-S ikont és végezze el a beállítást, hogy elérje a választott szénelektróda esetén az ajánlott feszültséget. Ívmegmunkálás referenciatáblázata Ajánlott ívfeszültség a szénelektróda mérete szerint MIG/MAG AVC feszültségbeállítás ívmegmunkáláshoz. Induktancia beállítása = alapértelmezett érték Ø 4 mm 37 V 70% Ø 5 mm 39 V 70% Ø 6 mm 41 V 70% Ø 8 mm 43 V 70% - 6 -

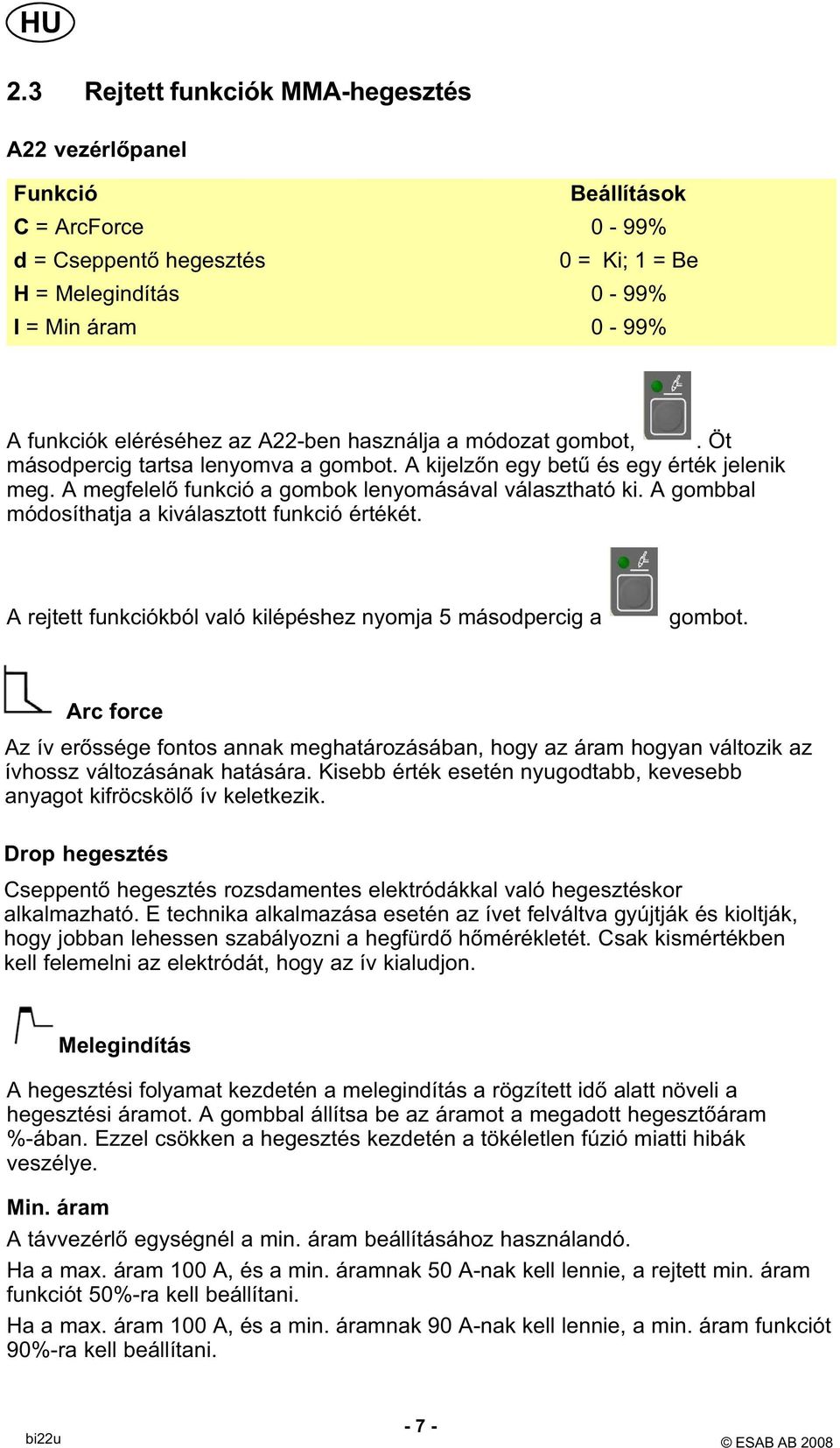

7 2.3 Rejtett funkciók MMA-hegesztés A22 vezérlőpanel Funkció Beállítások C = ArcForce 0-99% d = Cseppentő hegesztés 0 = Ki; 1 = Be H = Melegindítás 0-99% I = Min áram 0-99% A funkciók eléréséhez az A22-ben használja a módozat gombot,. Öt másodpercig tartsa lenyomva a gombot. A kijelzőn egy betű és egy érték jelenik meg. A megfelelő funkció a gombok lenyomásával választható ki. A gombbal módosíthatja a kiválasztott funkció értékét. A rejtett funkciókból való kilépéshez nyomja 5 másodpercig a gombot. Arc force Az ív erőssége fontos annak meghatározásában, hogy az áram hogyan változik az ívhossz változásának hatására. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik. Drop hegesztés Cseppentő hegesztés rozsdamentes elektródákkal való hegesztéskor alkalmazható. E technika alkalmazása esetén az ívet felváltva gyújtják és kioltják, hogy jobban lehessen szabályozni a hegfürdő hőmérékletét. Csak kismértékben kell felemelni az elektródát, hogy az ív kialudjon. Melegindítás A hegesztési folyamat kezdetén a melegindítás a rögzített idő alatt növeli a hegesztési áramot. A gombbal állítsa be az áramot a megadott hegesztőáram %-ában. Ezzel csökken a hegesztés kezdetén a tökéletlen fúzió miatti hibák veszélye. Min. áram A távvezérlő egységnél a min. áram beállításához használandó. Ha a max. áram 100 A, és a min. áramnak 50 A-nak kell lennie, a rejtett min. áram funkciót 50%-ra kell beállítani. Ha a max. áram 100 A, és a min. áramnak 90 A-nak kell lennie, a min. áram funkciót 90%-ra kell beállítani

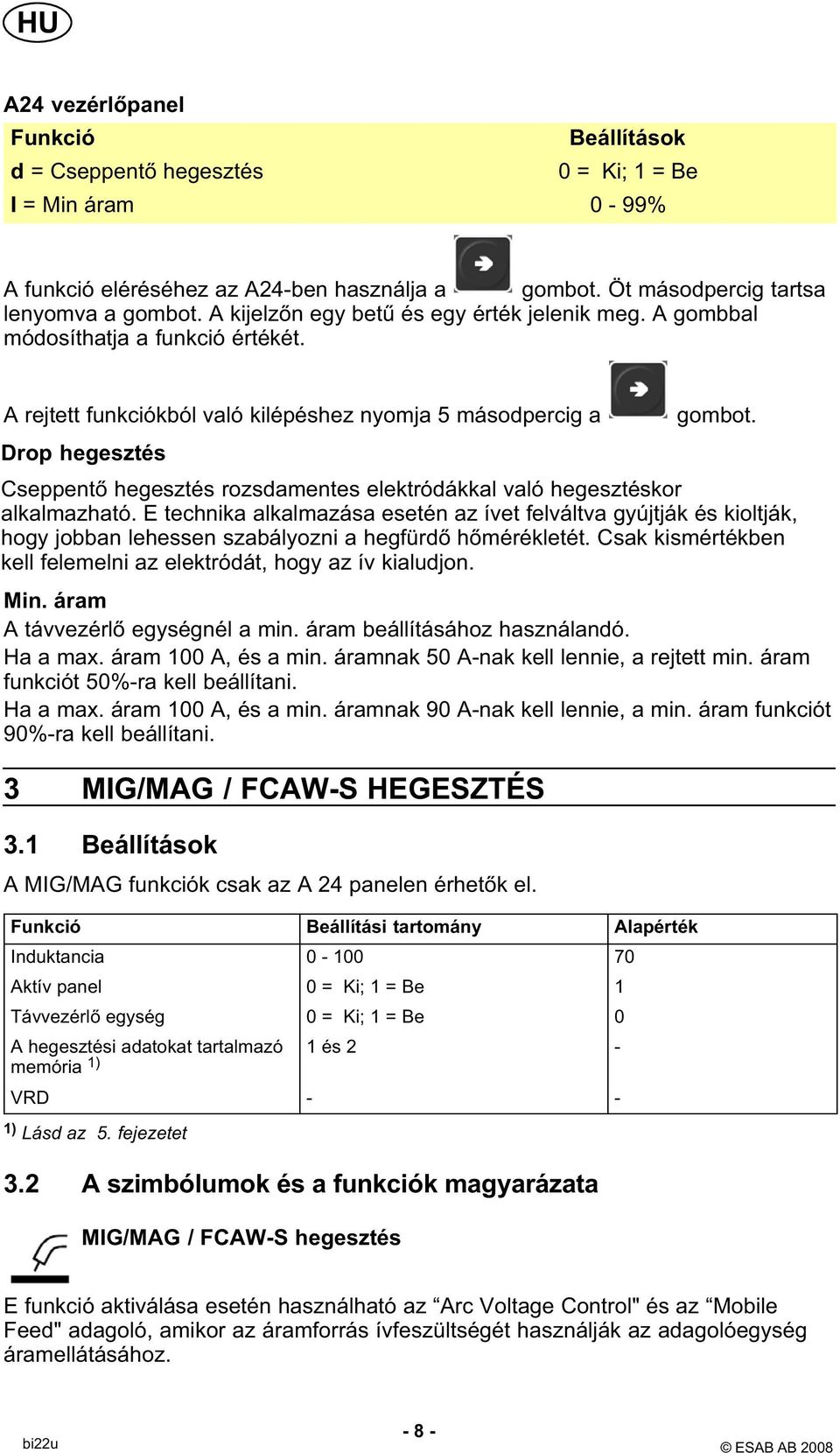

8 A24 vezérlőpanel Funkció Beállítások d = Cseppentő hegesztés 0 = Ki; 1 = Be I = Min áram 0-99% A funkció eléréséhez az A24-ben használja a gombot. Öt másodpercig tartsa lenyomva a gombot. A kijelzőn egy betű és egy érték jelenik meg. A gombbal módosíthatja a funkció értékét. A rejtett funkciókból való kilépéshez nyomja 5 másodpercig a gombot. Drop hegesztés Cseppentő hegesztés rozsdamentes elektródákkal való hegesztéskor alkalmazható. E technika alkalmazása esetén az ívet felváltva gyújtják és kioltják, hogy jobban lehessen szabályozni a hegfürdő hőmérékletét. Csak kismértékben kell felemelni az elektródát, hogy az ív kialudjon. Min. áram A távvezérlő egységnél a min. áram beállításához használandó. Ha a max. áram 100 A, és a min. áramnak 50 A-nak kell lennie, a rejtett min. áram funkciót 50%-ra kell beállítani. Ha a max. áram 100 A, és a min. áramnak 90 A-nak kell lennie, a min. áram funkciót 90%-ra kell beállítani. 3 MIG/MAG / FCAW-S HEGESZTÉS 3.1 Beállítások A MIG/MAG funkciók csak az A 24 panelen érhetők el. Funkció Beállítási tartomány Alapérték Induktancia Aktív panel 0 = Ki; 1 = Be 1 Távvezérlő egység 0 = Ki; 1 = Be 0 A hegesztési adatokat tartalmazó memória 1) 1 és 2 - VRD - - 1) Lásd az 5. fejezetet 3.2 A szimbólumok és a funkciók magyarázata MIG/MAG / FCAW-S hegesztés E funkció aktiválása esetén használható az Arc Voltage Control" és az Mobile Feed" adagoló, amikor az áramforrás ívfeszültségét használják az adagolóegység áramellátásához

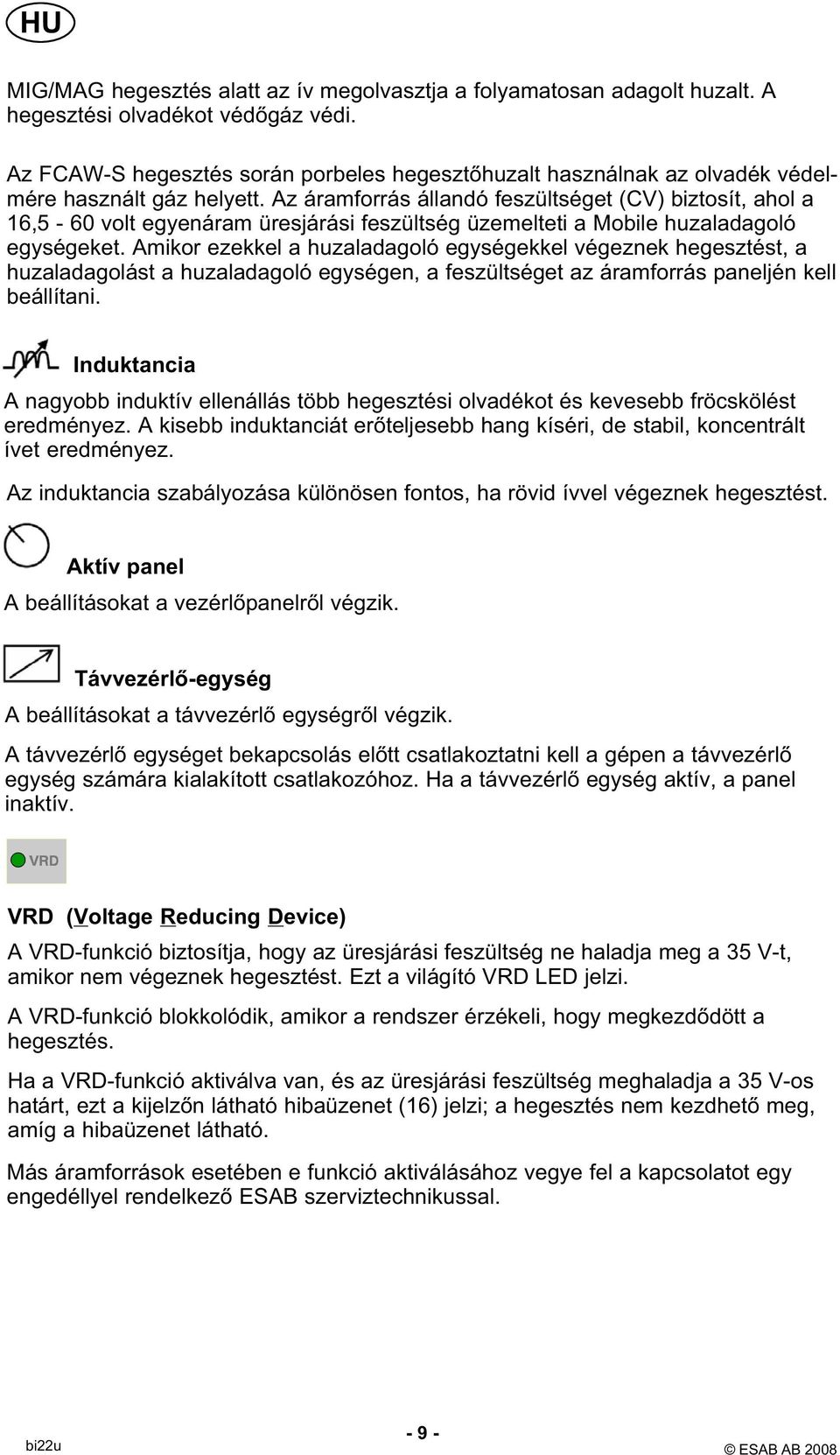

9 MIG/MAG hegesztés alatt az ív megolvasztja a folyamatosan adagolt huzalt. A hegesztési olvadékot védőgáz védi. Az FCAW-S hegesztés során porbeles hegesztőhuzalt használnak az olvadék védelmére használt gáz helyett. Az áramforrás állandó feszültséget (CV) biztosít, ahol a 16,5-60 volt egyenáram üresjárási feszültség üzemelteti a Mobile huzaladagoló egységeket. Amikor ezekkel a huzaladagoló egységekkel végeznek hegesztést, a huzaladagolást a huzaladagoló egységen, a feszültséget az áramforrás paneljén kell beállítani. Induktancia A nagyobb induktív ellenállás több hegesztési olvadékot és kevesebb fröcskölést eredményez. A kisebb induktanciát erőteljesebb hang kíséri, de stabil, koncentrált ívet eredményez. Az induktancia szabályozása különösen fontos, ha rövid ívvel végeznek hegesztést. Aktív panel A beállításokat a vezérlőpanelről végzik. Távvezérlő-egység A beállításokat a távvezérlő egységről végzik. A távvezérlő egységet bekapcsolás előtt csatlakoztatni kell a gépen a távvezérlő egység számára kialakított csatlakozóhoz. Ha a távvezérlő egység aktív, a panel inaktív. VRD (Voltage Reducing Device) A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V-t, amikor nem végeznek hegesztést. Ezt a világító VRD LED jelzi. A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Ha a VRD-funkció aktiválva van, és az üresjárási feszültség meghaladja a 35 V-os határt, ezt a kijelzőn látható hibaüzenet (16) jelzi; a hegesztés nem kezdhető meg, amíg a hibaüzenet látható. Más áramforrások esetében e funkció aktiválásához vegye fel a kapcsolatot egy engedéllyel rendelkező ESAB szerviztechnikussal

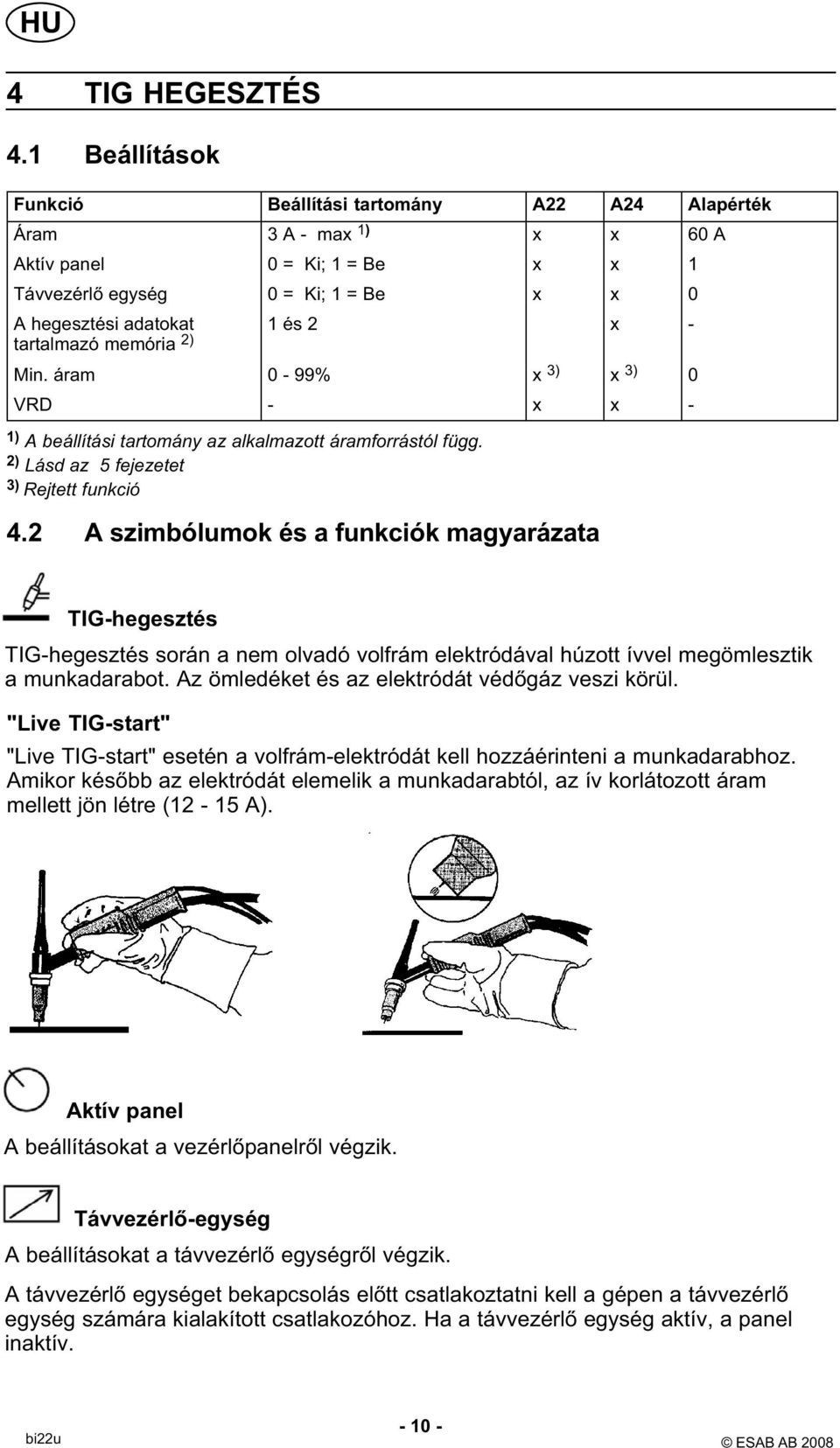

10 4 TIG HEGESZTÉS 4.1 Beállítások Funkció Beállítási tartomány A22 A24 Alapérték Áram 3 A - max 1) x x 60 A Aktív panel 0 = Ki; 1 = Be x x 1 Távvezérlő egység 0 = Ki; 1 = Be x x 0 A hegesztési adatokat 1 és 2 x - tartalmazó memória 2) Min. áram 0-99% x 3) x 3) 0 VRD - x x - 1) A beállítási tartomány az alkalmazott áramforrástól függ. 2) Lásd az 5 fejezetet 3) Rejtett funkció 4.2 A szimbólumok és a funkciók magyarázata TIG-hegesztés TIG-hegesztés során a nem olvadó volfrám elektródával húzott ívvel megömlesztik a munkadarabot. Az ömledéket és az elektródát védőgáz veszi körül. "Live TIG-start" "Live TIG-start" esetén a volfrám-elektródát kell hozzáérinteni a munkadarabhoz. Amikor később az elektródát elemelik a munkadarabtól, az ív korlátozott áram mellett jön létre (12-15 A). Aktív panel A beállításokat a vezérlőpanelről végzik. Távvezérlő-egység A beállításokat a távvezérlő egységről végzik. A távvezérlő egységet bekapcsolás előtt csatlakoztatni kell a gépen a távvezérlő egység számára kialakított csatlakozóhoz. Ha a távvezérlő egység aktív, a panel inaktív

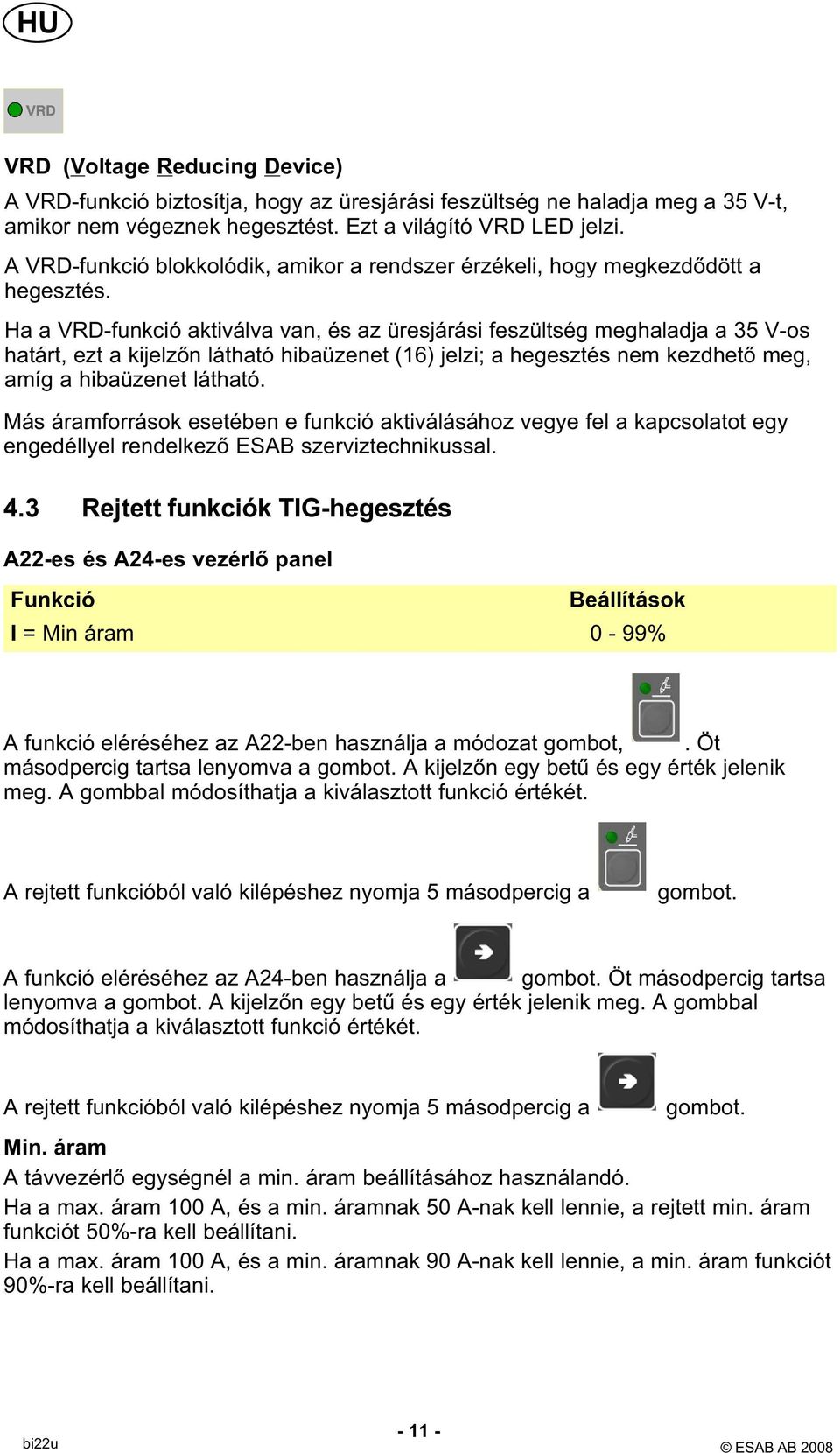

11 VRD (Voltage Reducing Device) A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V-t, amikor nem végeznek hegesztést. Ezt a világító VRD LED jelzi. A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Ha a VRD-funkció aktiválva van, és az üresjárási feszültség meghaladja a 35 V-os határt, ezt a kijelzőn látható hibaüzenet (16) jelzi; a hegesztés nem kezdhető meg, amíg a hibaüzenet látható. Más áramforrások esetében e funkció aktiválásához vegye fel a kapcsolatot egy engedéllyel rendelkező ESAB szerviztechnikussal. 4.3 Rejtett funkciók TIG-hegesztés A22-es és A24-es vezérlő panel Funkció Beállítások I = Min áram 0-99% A funkció eléréséhez az A22-ben használja a módozat gombot,. Öt másodpercig tartsa lenyomva a gombot. A kijelzőn egy betű és egy érték jelenik meg. A gombbal módosíthatja a kiválasztott funkció értékét. A rejtett funkcióból való kilépéshez nyomja 5 másodpercig a gombot. A funkció eléréséhez az A24-ben használja a gombot. Öt másodpercig tartsa lenyomva a gombot. A kijelzőn egy betű és egy érték jelenik meg. A gombbal módosíthatja a kiválasztott funkció értékét. A rejtett funkcióból való kilépéshez nyomja 5 másodpercig a gombot. Min. áram A távvezérlő egységnél a min. áram beállításához használandó. Ha a max. áram 100 A, és a min. áramnak 50 A-nak kell lennie, a rejtett min. áram funkciót 50%-ra kell beállítani. Ha a max. áram 100 A, és a min. áramnak 90 A-nak kell lennie, a min. áram funkciót 90%-ra kell beállítani

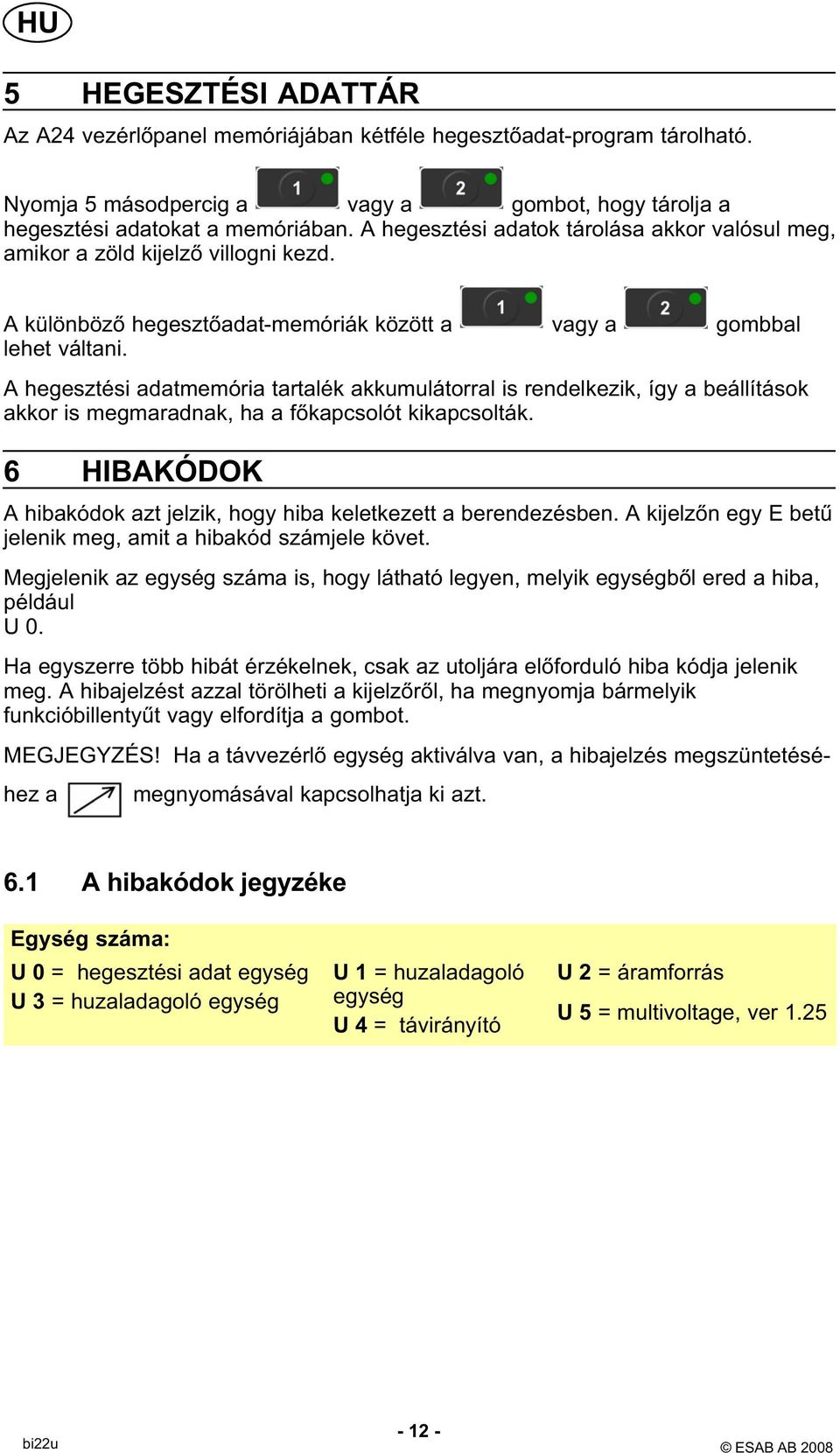

12 5 HEGESZTÉSI ADATTÁR Az A24 vezérlőpanel memóriájában kétféle hegesztőadat-program tárolható. Nyomja 5 másodpercig a vagy a gombot, hogy tárolja a hegesztési adatokat a memóriában. A hegesztési adatok tárolása akkor valósul meg, amikor a zöld kijelző villogni kezd. A különböző hegesztőadat-memóriák között a vagy a gombbal lehet váltani. A hegesztési adatmemória tartalék akkumulátorral is rendelkezik, így a beállítások akkor is megmaradnak, ha a főkapcsolót kikapcsolták. 6 HIBAKÓDOK A hibakódok azt jelzik, hogy hiba keletkezett a berendezésben. A kijelzőn egy E betű jelenik meg, amit a hibakód számjele követ. Megjelenik az egység száma is, hogy látható legyen, melyik egységből ered a hiba, például U 0. Ha egyszerre több hibát érzékelnek, csak az utoljára előforduló hiba kódja jelenik meg. A hibajelzést azzal törölheti a kijelzőről, ha megnyomja bármelyik funkcióbillentyűt vagy elfordítja a gombot. MEGJEGYZÉS! Ha a távvezérlő egység aktiválva van, a hibajelzés megszüntetéséhez a megnyomásával kapcsolhatja ki azt. 6.1 A hibakódok jegyzéke Egység száma: U 0 = hegesztési adat egység U 3 = huzaladagoló egység U 1 = huzaladagoló egység U 4 = távirányító U 2 = áramforrás U 5 = multivoltage, ver

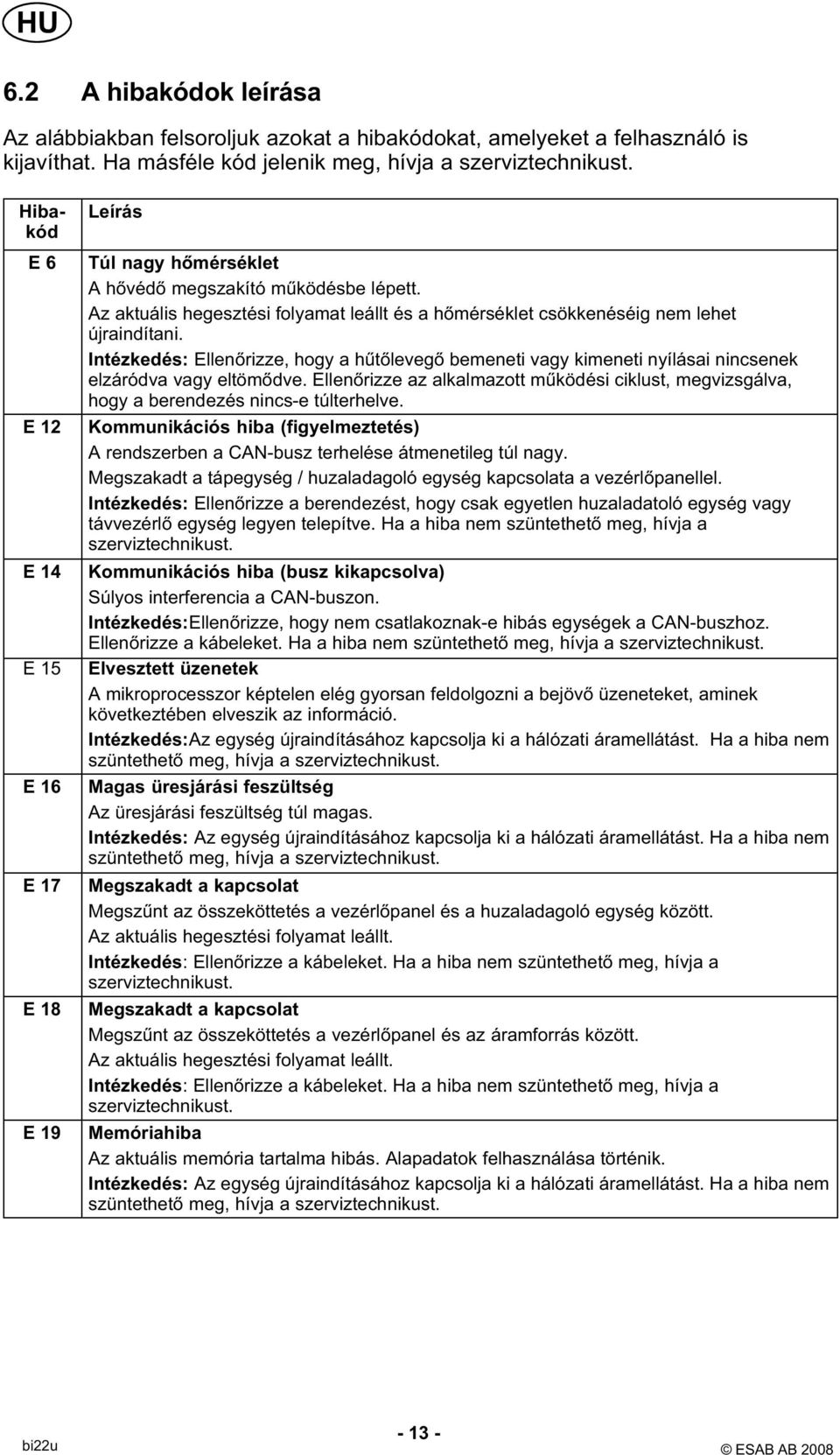

13 6.2 A hibakódok leírása Az alábbiakban felsoroljuk azokat a hibakódokat, amelyeket a felhasználó is kijavíthat. Ha másféle kód jelenik meg, hívja a szerviztechnikust. Hibakód E 6 E 12 E 14 E 15 E 16 E 17 E 18 E 19 Leírás Túl nagy hőmérséklet A hővédő megszakító működésbe lépett. Az aktuális hegesztési folyamat leállt és a hőmérséklet csökkenéséig nem lehet újraindítani. Intézkedés: Ellenőrizze, hogy a hűtőlevegő bemeneti vagy kimeneti nyílásai nincsenek elzáródva vagy eltömődve. Ellenőrizze az alkalmazott működési ciklust, megvizsgálva, hogy a berendezés nincs-e túlterhelve. Kommunikációs hiba (figyelmeztetés) A rendszerben a CAN-busz terhelése átmenetileg túl nagy. Megszakadt a tápegység / huzaladagoló egység kapcsolata a vezérlőpanellel. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló egység vagy távvezérlő egység legyen telepítve. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Kommunikációs hiba (busz kikapcsolva) Súlyos interferencia a CAN-buszon. Intézkedés:Ellenőrizze, hogy nem csatlakoznak-e hibás egységek a CAN-buszhoz. Ellenőrizze a kábeleket. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Elvesztett üzenetek A mikroprocesszor képtelen elég gyorsan feldolgozni a bejövő üzeneteket, aminek következtében elveszik az információ. Intézkedés:Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Magas üresjárási feszültség Az üresjárási feszültség túl magas. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Megszakadt a kapcsolat Megszűnt az összeköttetés a vezérlőpanel és a huzaladagoló egység között. Az aktuális hegesztési folyamat leállt. Intézkedés: Ellenőrizze a kábeleket. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Megszakadt a kapcsolat Megszűnt az összeköttetés a vezérlőpanel és az áramforrás között. Az aktuális hegesztési folyamat leállt. Intézkedés: Ellenőrizze a kábeleket. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust. Memóriahiba Az aktuális memória tartalma hibás. Alapadatok felhasználása történik. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust

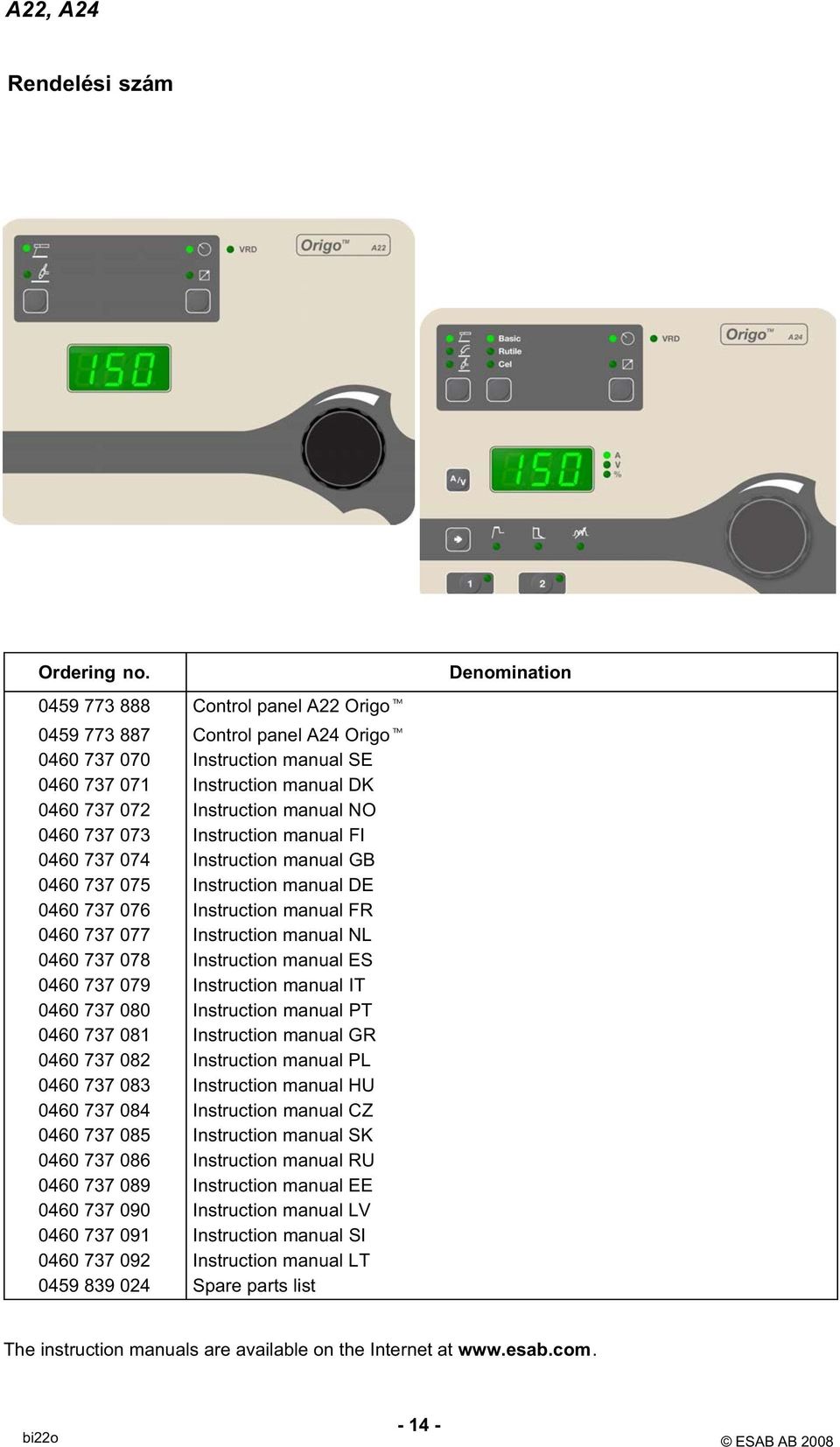

14 A22, A24 Rendelési szám Ordering no Control panel A22 Origo Control panel A24 Origo Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL Instruction manual HU Instruction manual CZ Instruction manual SK Instruction manual RU Instruction manual EE Instruction manual LV Instruction manual SI Instruction manual LT Spare parts list Denomination The instruction manuals are available on the Internet at bi22o

15 NOTES notes

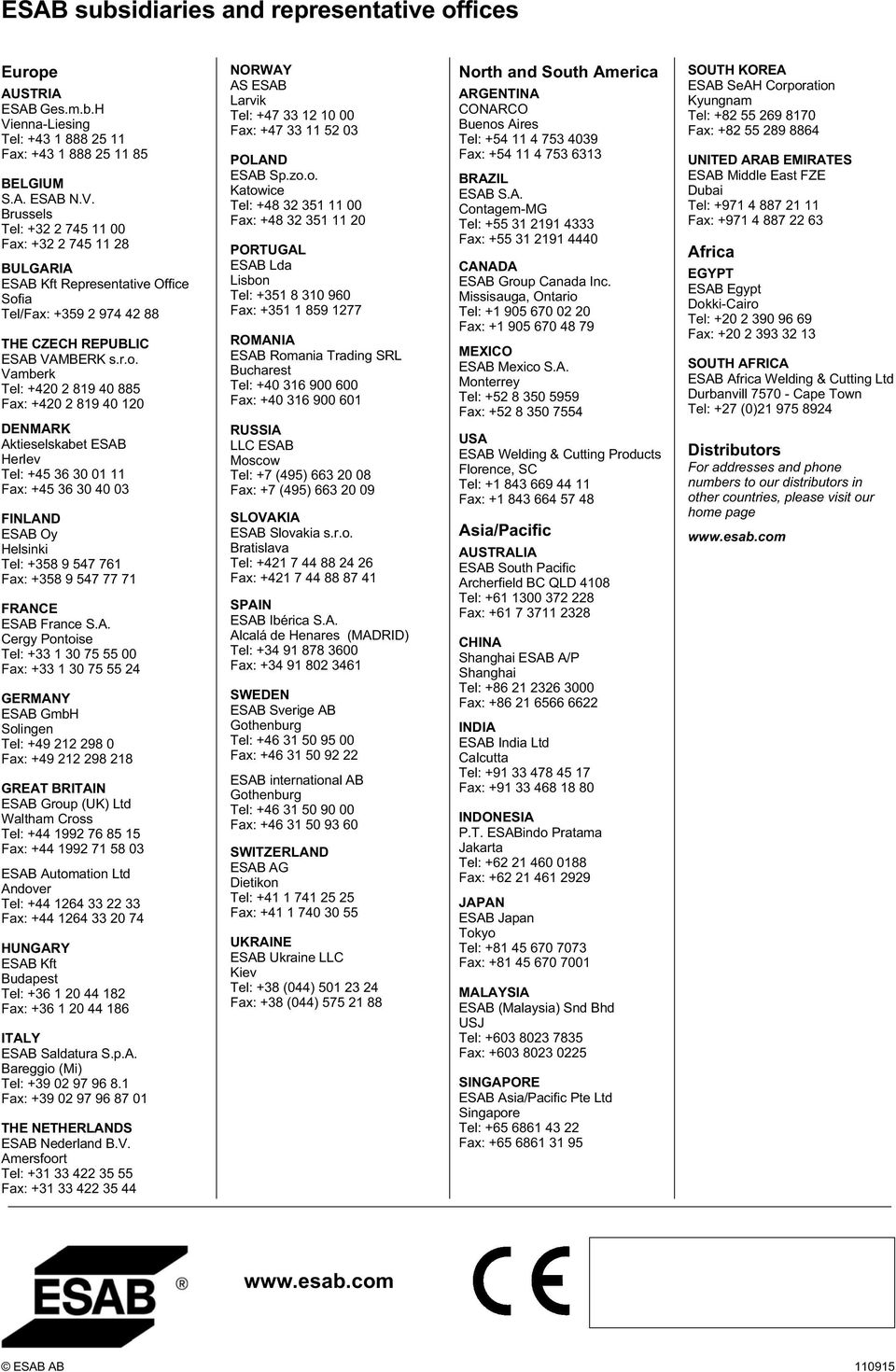

16 ESAB subsidiaries and representative offices Europe AUSTRIA ESAB Ges.m.b.H Vienna-Liesing Tel: Fax: BELGIUM S.A. ESAB N.V. Brussels Tel: Fax: BULGARIA ESAB Kft Representative Office Sofia Tel/Fax: THE CZECH REPUBLIC ESAB VAMBERK s.r.o. Vamberk Tel: Fax: DENMARK Aktieselskabet ESAB Herlev Tel: Fax: FINLAND ESAB Oy Helsinki Tel: Fax: FRANCE ESAB France S.A. Cergy Pontoise Tel: Fax: GERMANY ESAB GmbH Solingen Tel: Fax: GREAT BRITAIN ESAB Group (UK) Ltd Waltham Cross Tel: Fax: ESAB Automation Ltd Andover Tel: Fax: HUNGARY ESAB Kft Budapest Tel: Fax: ITALY ESAB Saldatura S.p.A. Bareggio (Mi) Tel: Fax: THE NETHERLANDS ESAB Nederland B.V. Amersfoort Tel: Fax: NORWAY AS ESAB Larvik Tel: Fax: POLAND ESAB Sp.zo.o. Katowice Tel: Fax: PORTUGAL ESAB Lda Lisbon Tel: Fax: ROMANIA ESAB Romania Trading SRL Bucharest Tel: Fax: RUSSIA LLC ESAB Moscow Tel: +7 (495) Fax: +7 (495) SLOVAKIA ESAB Slovakia s.r.o. Bratislava Tel: Fax: SPAIN ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: Fax: SWEDEN ESAB Sverige AB Gothenburg Tel: Fax: ESAB international AB Gothenburg Tel: Fax: SWITZERLAND ESAB AG Dietikon Tel: Fax: UKRAINE ESAB Ukraine LLC Kiev Tel: +38 (044) Fax: +38 (044) North and South America ARGENTINA CONARCO Buenos Aires Tel: Fax: BRAZIL ESAB S.A. Contagem-MG Tel: Fax: CANADA ESAB Group Canada Inc. Missisauga, Ontario Tel: Fax: MEXICO ESAB Mexico S.A. Monterrey Tel: Fax: USA ESAB Welding & Cutting Products Florence, SC Tel: Fax: Asia/Pacific AUSTRALIA ESAB South Pacific Archerfield BC QLD 4108 Tel: Fax: CHINA Shanghai ESAB A/P Shanghai Tel: Fax: INDIA ESAB India Ltd Calcutta Tel: Fax: INDONESIA P.T. ESABindo Pratama Jakarta Tel: Fax: JAPAN ESAB Japan Tokyo Tel: Fax: MALAYSIA ESAB (Malaysia) Snd Bhd USJ Tel: Fax: SINGAPORE ESAB Asia/Pacific Pte Ltd Singapore Tel: Fax: SOUTH KOREA ESAB SeAH Corporation Kyungnam Tel: Fax: UNITED ARAB EMIRATES ESAB Middle East FZE Dubai Tel: Fax: Africa EGYPT ESAB Egypt Dokki-Cairo Tel: Fax: SOUTH AFRICA ESAB Africa Welding & Cutting Ltd Durbanvill Cape Town Tel: +27 (0) Distributors For addresses and phone numbers to our distributors in other countries, please visit our home page ESAB AB
