1 METRI Soft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:1.1 Érvényes: D:\R\PW2\Leiras\Kezut\Kukieg22.odt PortaWin (PW2) Jármű mérlegelő program Jelzőlámpás jármű irányítás takarás érzékeléssel Hódmezővásárhely, július 27. Készítette: Petényi István programozó METRISoft Kft

2 8/2 Jármű Mérlegelő Program METRISoft KFT Jelzőlámpás jármű irányítás takarás érzékeléssel Hmvhely Jókai u.30. Tartalomjegyzék 1. NYILATKOZAT A KORLÁTOZÓ RENDSZER ELEMEI, A HASZNÁLAT FELTÉTELE KEZELŐI FELADATOK BEKAPCSOLÁS UTÁNI ELLENŐRZÉS MŰKÖDTETÉS MÉRLEGELÉS SORÁN MŰKÖDTETÉS MÉRLEGELÉS NÉLKÜL FÜGGELÉK PROGRAM BEÁLLÍTÁSAI A SZOLGÁLTATÁSHOZ Szolgáltatás beállításai a mérőhely eszközön (mérleg) Szolgáltatás beállításai az MSSR2 I/O vezérlő eszközön...7 Egyéb dokumentumok: PW2 Jármű Mérlegelő Program Kezelési Utasítás PW2 Jármű Mérlegelő Program Üzemeltetési Kézikönyv

3 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 8/3 Hmvhely Jókai u.30. Jelzőlámpás jármű irányítás takarás érzékeléssel 1. Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás kiegészítése és a mérlegprogram jelzőlámpás jármű irányítási, fotoérzékelős helyzet érzékelési szolgáltatásait mutatja be. A szolgáltatás a program V2.0.2 verziójától működik. A szolgáltatás külön megrendelés esetén kerül kialakításra és szállításra. A leírás a program kezelési útmutató kiegészítése, és azzal együtt értelmezendő! A továbbiakban a portai mérlegelő program azon részeit emeljük ki, amelyek a tárgyi témakörbe tartoznak. 2. A korlátozó rendszer elemei, a használat feltétele A mérlegelő program által működtetett ki és bemenetek 1 vagy 2 db Piros és zöld jelzőlámpa blokk automatikus be/kikapcsolása a kialakított eljárásnak megfelelően 1 vagy 2 db kapcsolójel érzékelése (fotoérzékelőtől) a jármű pozíciójának ellenőrzésére A be/kimeneti eszközök csatlakoztatási módjai: (1) Metrisoft mérlegműszerbe telepített MSHP 4ki/2be kapcsolópanel, illetve panelra integrált kapcsolómodul (2) Metrisoft mérlegműszerbe vagy külön telepített MSSR2 11 portos vagy 8ki/8be vonallal ellátott kapcsolópanel. Megjegyzések: A program (1) esetén a MetriSoft KFT. által gyártott MS-01, MS-01/MTT vagy MS-H30 1 típusjelzésű mérlegműszerek ki/bemeneteit használja külső eszközök távvezérlésére. MS-01 alapműszerben az MSHP 'Határérték panel' telepítése szükséges, mert a műszernek gyárilag nem tartozéka. Ha ilyen nincs beépítve, ezt utólag is el lehet végezni 2. MS-01/MTT és MS-H30 műszerek esetében a kapcsoló modul gyárilag beépítésre kerül. A műszerekben négy ki és két bemeneti pont található, amelyek a sorompók, lámpák működtetését megfelelő elektromos illesztés esetén képesek ellátni. Ennek részleteit és a pontos működési módot a megrendeléskor tisztázni szükséges. Figyelem: ha a mérlegműszerek az említett be/kimeneti vonalai más technológiai célra van kihasználva, akkor ezeken a vonalakon keresztül a jelzőlámpás irányítás nem alkalmazható. Ilyen esetben a (2) megoldást kell használni! A program (2) esetén egy önálló be/kimeneti kapcsolóegységet működtet. Az MSSR2 panel egy mikroprocesszoros eszköz, amely a Metrisoft MS01, MS01/MTT műszerekbe gyárilag vagy utólag telepíthető. A panellal kivitelezett be/kimeneti vezérlőegység igény esetén külön dobozolt kompakt egységként is szállításra kerülhet. Ez az egység más, az itt ismertetett feladatoktól eltérő célokra is alkalmas. A megrendeléskor minden esetben tisztázni kell a fizikai kapcsolódási pontok műszaki paramétereit. Az MSHP panelek egyszerű opto kimenetek és bemenetek, melyek 24V DC max 50mA kapcsolására és 24V DC 20mA kapcsolójel fogadására alkalmasak. Az MSSR2 panelek szalagkábellal egy relés I/O egységhez csatlakoznak, melyekkel max 230V 500mA kimeneti jel kapcsolható és optoérzékelős bemenetei max 20mA 24VDC kapcsolófeszültséggel működtethetők. Működés röviden: A mérleghíd két végén elhelyezett fénysorompó kapcsolójelét a program a mérlegeléskor ellenőrzi és beállítás szerint figyelmezteti a kezelő vagy letiltja a mérlegelést. A mérleghíd üres állapotában zöld jelzés aktív. A jármű a hídra hajt. A terhelés érzékelésekor, beállított idő elteltével és/vagy a tömeg további növekedésének megszűnésekor a piros jelzőlámpa jelez. Ha a fénysorompók valamelyike jelez, akkor a piros lámpa villogással utasít a pozíció helyes felvételére. A mérlegelés elvégzése után a program a zöld jelzőlámpával kezdeményezi a mérleg elhagyását. A tömeg csökkenését érzékelve, egy időzítés szerint a jelzőlámpa pirosra vált. Miután a mérleghíd üressé vált, a zöld jelzőlámpával jelez a program, hogy kész a következő jármű fogadására. 3. Kezelői feladatok A mérlegprogramot kezelő személy számára a jármű irányítási eszközök működésének rendszeres ellenőrzése az egyetlen feladat, mert a működés egyébként automatikusan történik. 1 A program V verziótól 2 A gyártónál megrendelhető! DocVer: 1.1 File:Kukieg22.odt Printed :

4 8/4 Jármű Mérlegelő Program METRISoft KFT Jelzőlámpás jármű irányítás takarás érzékeléssel Hmvhely Jókai u Bekapcsolás utáni ellenőrzés A mérlegelő program elindítása után a kezelő ellenőrizze a fénysorompók (1) és jelzőlámpák (2) működését! Az ellenőrzéshez szükség szerint két személy kell. Az egyik megfigyeli a mérlegprogramban látható kijelzéseket, miközben a másik személy a mérlegen a következőket teszi: Takarásba helyezi előbb az egyik, majd a másik fénysorompót (ha van ilyen telepítve). A fénysorompó aktív egységénél általában jól hallható az érzékelést (takarást) kísérő kapcsoló kattanása. A mérlegprogramban megtekinthető az erre a célra kialakított grafikus jelzés változása. A hídmérleg üres állapotában a személy ellenőrzi a zöld jelzést. Járművel a mérlegre hajt és megfigyeli a piros lámpa bekapcsolását. Azután lehajt a mérlegről, amely ismét zöldre vált. (2) (1) Hiba esetén ellenőrizni kell a fizikai berendezéseket: jelzőlámpák kiéghetnek, fénysorompók optikai eszközei szennyeződhetnek. Elektromos hiba esetén a villamos berendezések előírásaira vonatkozó általános eljárásokat és biztonsági előírásokat betartva a javítást el kell végezni Működtetés mérlegelés során A jármű a mérlegelés elvégzéséhez a mérleghídon áll. Ha ez szabályos, nincs fénysorompó hibajelzés, a piros lámpa folyamatosan világít a számára. A sofőr várja a mérlegelés elvégzését. (1) A mérlegkezelő a szokásos módon rögzíti a tömeget. (2) Kezdőmérés elvégzésekor a zöld lámpa azonnal jelez, a jármű távozhat rakodni. (3) Zárómérés elvégzésekor a zöld lámpa a mérlegelési bizonylat kiadása után jelez. Megjegyzések: Ha a mérlegelést nem a program kezelői felületén végzik, hanem pl. kártyaolvasóval a mérleg mellett, akkor a zárómérést követően a zöld lámpa azonnal jelez. (ilyen esetben feltételezzük, hogy a mérleghíd a mérlegháztól/kijárattól távol van, a járművet ezért a lámpa utasítja, hogy hajtson a kijárathoz). Ha a mérlegelés során valamelyik fénysorompó takarást jelez, akkor beállítástól függően a kezelő jóváhagyása szükséges. Adott beállítással a tömeg rögzítését a program meg is tagadhatja Működtetés mérlegelés nélkül Ha jármű várakozik a hídon automatikusan piros jelzése van. Ha a járművet nem kell a programban mérni/bizonylatolni, akkor a mérlegprogram kezelője előhívhatja a mérleg kijelzőablakát és a "Zöldre állít" gombbal levezényelheti a járművet a mérlegről. Ennek érdekében a főablakban kattintson hídmérleg információs sorra (1), majd a (2) gomb megnyomásával a művelet megtörténik

5 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 8/5 Hmvhely Jókai u.30. Jelzőlámpás jármű irányítás takarás érzékeléssel (1) (2) 4. Függelék A mérlegprogramban a gyártó az ún. mérőhely adattáblázat szerkezetét úgy állítja be, hogy a lentebb ismertetett adatoszlopok elérhetővé válnak. A táblázat elérése a Beállítások >> Program konfiguráció [leállított rendszer] >> Egyéb funkciók >> Mérőhelyek beállításai funkcióban található. A belépés "Admin", "Konfiguráció admin" kezelői jogosultsággal történhet. A gyártó a táblázatban előzetesen felveszi a mérlegelő és be/kimeneti egység eszközeinek sorait és alapértelmezés szerint beállítja azok adattartalmát Program beállításai a szolgáltatáshoz A működtetéshez a mérleg I/O működtetés licenszopció szükséges. Ezen túlmenően a program számára a működtetés paramétereit konfigurálni kell. Az elsődleges beállításokat a gyártó elvégzi, a működtetés néhány vonatkozását a felhasználó a helyi igényekhez igazíthatja Szolgáltatás beállításai a mérőhely eszközön (mérleg) A mérlegelő eszköz tételsorában történik a funkciók és be/kimeneti vonalak konfigurálása az adott mérleghíd vonatkozásában. A be/kimeneti vonalak irányíthatók a mérlegműszerbe telepített 4ki/2be MSHP kimeneti eszközre vagy a külön sorban definiált MSSR2 eszközre. DocVer: 1.1 File:Kukieg22.odt Printed :

6 8/6 Jármű Mérlegelő Program METRISoft KFT Jelzőlámpás jármű irányítás takarás érzékeléssel Hmvhely Jókai u.30. A fizikai kimenetek beállítása az 'Egyéb paraméterek' oszlopban elhelyezett utasítással/utasításokkal történik. Az egyéb beállítások a 'Gk irányítás...' paraméteroszlopokban folytatódnak. Egyéb paraméterek oszlop tartalma: Gépkocsi irányítás be/kimenet paraméterei: VEZx(JLZ:d.b,JLP:d.b,FIN:d.b); x= 'A' vagy 'B' (Mérleg 'A' vagy 'B' oldala) d= Eszköz sorszáma (mérőhely index ebben a táblázatban) pl. MSSR2 indexe b= bitsorszám az eszközön, melyet kapcsolni kell JLZ: = 'Zöld' jelzőlámpa meghatározása JLP: = 'Piros' jelzőlámpa meghatározása FIN: = Fotocella bemenet meghatározása Pl. VEZA(JLZ:1.1,JLP:1.2,FIN:1.1); 'A' oldal, Zöld = '1' eszköz '1' bit, Piros = '1' eszköz '2' bit, Fotocella '1' eszköz '1' bemenete Jelzőlámpák elhelyezhetők a mérleghíd mindkét végén, akkor "A" illetve "B" oldalról beszélünk. Ilyen esetben két utasítás is elhelyezhető: a VEZA(...) az egyik oldali a VEZB(...) a másik oldali egység kontaktus beállításait definiálja. A gyakorlatban általában elég egy egységet vezérelni és a lámpaegységeket megduplázni, hogy mindkét oldali felhajtáskor a járművezető azokat jól láthassa. Az eszköz indexe annak a mérőhelynek a 'Mérleg nr.' értéke legyen, amelyen keresztül a vezérlés történik. Tehát saját mérőhelyre felhelyezett MSHP panel működtetése a saját "Mérleg Nr" értékének megadásával érhető el! Az eszköz index mutathat másik MS01, MS01MTT, MS-H mérőhelyre (több hídmérleg esetén) vagy MSSR2eszközre is. Gk.irányítás kezelési mód: Itt az '5:Egyszerű kétlámpás vezérlés fotocellával' beállítás alkalmazandó a fenti működés érdekében! Gk.irányítás késl.idő [sec]: A program érzékeli a mérlegre történő felhajtást. Ekkor az itt beállított idő elteltével, ha a tömeg már nem növekszik, a piros lámpa kerül bekapcsolásra. Ez a paraméter tehát a piros lámpa bekapcsolását késlelteti a felhajtáskor. Gk.irányítás villogás idő [sec]: A felhajtás során, ha a jármű takarja az egyik fotoérzékelőt, a program a piros lámpa villogtatásával jelzi a hibát. A villogás sebessége határozható itt meg. Gk.irányítás Fénykapu üzemmód: 0:kikapcsolva (nincs fénysorompó figyelés) 1:takarás jelzése (az eszköz akkor ad záródó kontaktust, ha takarást érzékel) 2:szabad jelzés (az eszköz akkor ad záródó kontaktust, ha nem érzékel takarást) Megjegyzés: A paraméter a fizikai tulajdonságot illeszti a program számára. Törekedni érdemes arra, hogy a fénysorompó a szabad utat jelezze aktív állapotával, mert ez célszerűen összevonható a meghibásodás jelzésével. Ez biztonságosabb megoldás, mint a takarás jelzése, mert meghibásodás esetén (pl. tápellátás megszűnt) az eszköz úgy tűnik, hogy hibátlanul működik, viszont nem ad jelzést takarás esetén. Gk.irányítás fénykapu kezelése: 0:kikapcsolva (nem befolyásolja a mérlegelést) 1:kezelői döntés (takarás esetén mérlegeléskor a kezelő dönt, hogy a mérés érvényes-e vagy sem) 2:Automatikus döntés (takarás esetén, mérlegelés automatikusan érvénytelen) Gk.irányítás "A" oldal neve: tetszőleges felhasználói elnevezés. pl. "bejárati oldal", "telephely oldal" stb. Gk.irányítás "B" oldal neve: tetszőleges felhasználói elnevezés. pl. "bejárati oldal", "telephely oldal" stb. Nyugalom idő [sec]/nyugalom sáv [kg]: A fel és lehajtáskor a program ezekkel a paraméterekkel szabályozza a tömeg növekedés, csökkenés, nyugalom érzékelését. Jelentése pl. "A tömeg 30kg tartományban van 2 sec időtartamig" >>tehát nyugalomnak érezzük.

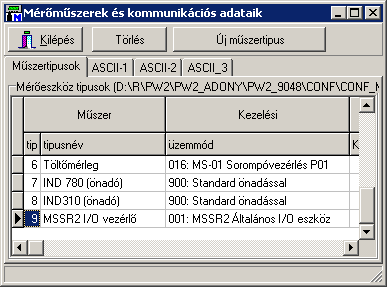

7 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 8/7 Hmvhely Jókai u.30. Jelzőlámpás jármű irányítás takarás érzékeléssel Mérleg üres határ [kg]: A program az itt megadott tömeg felett érzékeli úgy, hogy vezérlés szempontjából szignifikáns tömeg van a hídon. Ez alatt nem történik algoritmus szerinti lámpa vezérlés. Pl. egy áthaladó személy esetén nem szükséges irányítani. Állítsuk ezt az értéket a legkisebb mérlegelendő jármű üres tömege alá, pl. 200 kg megfelelő érték Szolgáltatás beállításai az MSSR2 I/O vezérlő eszközön Ha a be kimenetek működtetése az MSSR2 I/O eszközzel történik, azt saját paramétereivel egy önálló eszköz sorral definiálni kell a mérőhely táblázatban. Az eszközt a "Műszertípus" táblázatban előzőleg megadott '001: MSSR2 Általános I/O eszköz" protokollal kell működtetni. A mérlegelési paraméterek ennél az eszköznél nem számítanak. Az eszköz címe és kommunikációs paraméterei általában gyárilag beégetésre kerülnek, ezért mivel nem módosíthatók, állítsuk mindig annak adatlapja szerinti értékre! Az eszköz szerelhető az MS01, MS01MTT műszerekbe is, ekkor azokkal közös kommunikációs vonalat használ. Ilyen esetben egy áramhurok adatátviteli eljárással kerül a mérlegműszer (és MSSR2 eszköz) csatlakoztatásra a számítógéphez. Ha ez a helyzet, akkor az MSSR2 Soros csatornát a mérleggel azonosra kell állítani. A program a cím alapján fogja elkülöníteni a kommunikációt. Az MSSR2 eszköz alkalmas több mérőhely (mérleg) I/O feladatainak ellátására. A mérlegeknél a "VEZx(' utasításban megadott eszköz és bit hivatkozások ide kerülnek, melyet az eszköz kommunikál a külvilág felé. A mérlegeknél megadott utasításoknál ügyeljünk, hogy egy kimeneti/bemeneti bitet csak egyszer osszunk ki. Az MSSR2 eszköz egy általános be kimeneti vezérlőegység, ezért a be és kimentek funkcióit it nem kell definiálni. A beállítások az eszköz saját alapműködésének meghatározását tartalmazzák. DocVer: 1.1 File:Kukieg22.odt Printed :

8 8/8 Jármű Mérlegelő Program METRISoft KFT Jelzőlámpás jármű irányítás takarás érzékeléssel Hmvhely Jókai u.30. Az MSSR2 eszköz működését befolyásoló utasítások az Egyéb paraméterek oszlopban írhatók be. MSSRCFG(<inputok száma>,<outputok száma>,<watchdog msec>[,ro]); Ez az utasítás korábbi gyártású eszközök esetén volt érvényes. Lehetővé teszi az eszköz be és kimeneteinek megosztását, előírhatta az ún. watchdog időzítést. Újabb eszközök esetén a mérlegprogram lekérdezheti a paramétereket! <inputok száma>: Az eszköz bemeneteinek száma (0:nem ellenőrizzük) <outputok száma> Az eszköz kimeneteinek száma (0:nem ellenőrizzük) <watchdog msec> Az eszköz belső működésfigyelésének időzítése. [,RO] Opcionális paraméter: "Az eszközparaméterek csak olvashatók". Ha megadják előírja, hogy a felsorolt paraméterek ellenőrzése szükséges, de azok nem küldhetők le az eszközbe. Eltérés esetén hibajelzés történik és az eszköz nem kerül működtetésre. MSSRMSK( ); Az eszköz bemeneteire külön-külön előírhatja annak logikai invertálását. Ez egy bináris '0'/'1' értékeket tartalmazó 16 karakteres string. Figyelem! A helyiérték itt nem a szokásos msb...lsb módon értelmezve! Balról az első karakter a kimeneti eszköz '0' bemeneti bitje, az utolsó pedig a '16' bemeneti bit. MSSRPBITS(<kapcsolt bit>$<párhuzamos bitek><,...>); Az eszköz egy kimenetére küldött kapcsolóbit eredményezze a megadott kimeneti bitek párhuzamos kapcsolását. pl. "5$30" jelentése: az '5.' bit bekapcsolása helyett a kimenetre kerüljön $30, vagyis kapcsoljon be az 5 és 6 bit. (máshogyan: '5' >> ' ' helyette $30 >> ' '). Több ilyen utasítás is megadható vesszővel elválasztva
