2 9/2 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Együttműködés térfigyelő rendszerrel, hardver indítással Hmvhely Jókai u

3 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/3 Hmvhely Jókai u.30. Együttműködés térfigyelő rendszerrel, hardver indítással Tartalomjegyzék 1. NYILATKOZAT MÉRLEGGEL, TÉRFIGYELŐ RENDSZERREL KAPCSOLATOS FELTÉTELEK ÁLTALÁNOS ISMERETEK KEZELÉSI PONTOK BEMUTATÁSA RÖGZÍTETT KÉP MEGTEKINTÉSE EGYÉB SZOLGÁLTATÁSOK FÜGGELÉK A SZOLGÁLTATÁS BEKONFIGURÁLÁSA A MÉRŐHELY OLDALON A SZOLGÁLTATÁS ÁLTALÁNOS PARAMÉTEREI A regisztrálás engedélyezése (TRFileRogzEng) A regisztrált külső állomány tárolási helye (TRFileRogzPath) A regisztrálandó külső állomány felismerési maszkja (TRFIleRogzMask) A regisztrált külső állományok megtekintését biztosító program (TRFileViewer) ADATSZERKEZET DEFINÍCIÓ Mérőhely definíció tábla módosítása MÉRÉSI NAPLÓ ÉS NYITOTT MÉRÉSEK TÁBLA MÓDOSÍTÁSA FIZIKAI KAPCSOLÓKIMENET BEKÖTÉSE ÁTADÓ KÖNYVTÁR KEZELÉSE...9 Egyéb dokumentumok: PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás DocVer: 1.0 File:D:\R\PW2\Leiras\Kezut\KUKieg16.sxw Printed: X.. 26.

4 9/4 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Együttműködés térfigyelő rendszerrel, hardver indítással Hmvhely Jókai u Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás' kiegészítése és az együttműködés egyik módját ismerteti a térfigyelő rendszerekkel. Az ismertetésre kerülő szolgáltatás arra szolgál, hogy bármely standard közúti hídmérleg esetén, a mérlegen történő tömeg regisztrálásakor, egy térfigyelő rendszer a program számára generálni tudjon egy képfelvételt. A képfelvételt a járműmérleg program archiválja és a mérlegeléshez regisztrálja. A mérések visszakeresésekor az archivált kép is visszakereshető, megtekinthető. A szolgáltatás licenszvédett, megrendelhető a V2.3.8 (051025) programverziótól. A működéshez a gyártó által kiadott 'Hídmérleg kapcsolókimenetek működtetése engedélyezve' szoftver kulcs szükséges! A fenti opciók a mérlegelés lefolytatását és a visszakeresést érintik, az egyéb kezelési vonatkozások változatlanok. A szolgáltatás nem rendelhető/konfigurálható együttesen az alábbi szolgáltatásokkal Hídmérleg program töltőfunkcióval (töltésvezérlés mérlegen) Hídmérleg program áthaladás korlátozó rendszerrel (sorompóvezérlés) Hídmérleg program Tengelyterhelés mérleggel Hídmérleg program adatállományból származó tömegadatokkal Hídmérleg program HBM Trade tömegforrással 1.1. Mérleggel, térfigyelő rendszerrel kapcsolatos feltételek Tömegforrásként (mérőműszer) a MetriSoft MS01 mérlegműszerek és az MS01/MTT mérlegműszerek használhatók. Az MS01 műszerekben telepíteni kell 1 db MSHP01 Be/kimeneti panelt, mert a képrögzítés indítása fizikai kontaktussal történik. A mérlegműszereket 'lekérdezéses' protokoll szerint kell üzemeltetni vagy az előtt gyártott műszerek nem használhatók. Olyan térfigyelő rendszerek alkalmazhatók, amelyek megfelelnek az alábbi követelményeknek: Hardver jelzőkontaktus által indítható, egyetlen kép vagy rövid videó felvétel generálása A generált állomány egy fix vagy a hónap/nap által azonosított tárolási útvonalra kerül Az állomány a jelzőkontaktus érzékelése után max. 20 sec idő után tárolásra kerül. A generált állomány a mérlegprogram számítógépéről szabályos Windows útvonalként hozzáférhető. 2. Általános ismeretek A mérlegkezelő a tömeg szabályos rögzítését a megszokott módon végrehajtja. Képek kizárólag a mérlegtől történő tömeg rögzítésekor csatolhatók. Ekkor egy kapcsoló kontaktus kerül kiadásra. A kapcsoló kontaktus a térfigyelő rendszer erre a célra szolgáló bemenetén megjelenik. Ezt érzékelve, a térfigyelő rendszer a meghatározott tárolási útvonalra generálja és elhelyezi a képfelvételt. A mérlegprogram a kapcsolójelet a meghatározott ideig tartja rendelkezésre. Ezt követően egy konfigurált ideig várakozik a képfelvételre. A képfelvételt ekkor saját tárolási (archív) útvonalára áthelyezi és a felvétel megnevezését a méréshez regisztrálja. Ha a felvétel nem készül el, a kezelő figyelmeztetést kap. Ekkor eldöntheti, hogy a mérést ismét elvégzi vagy a kép tárolása nélkül továbblép a mérési folyamatban. Bármely lezárt mérés mérlegelési adatlapját megtekintve, az erre szolgáló ablakban mind a kezdő, mind a záró méréshez tartozó képfelvétel gombnyomással megtekinthető, amennyiben az létezik és a megtekintéshez szükséges egyéb szoftver a program konfigurációjában meg lett határozva. petenyi_istvan@metrisoft.hu

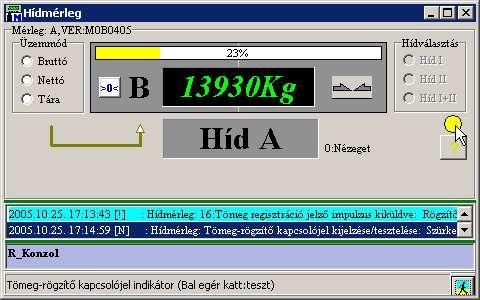

5 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/5 Hmvhely Jókai u.30. Együttműködés térfigyelő rendszerrel, hardver indítással 3. Kezelési pontok bemutatása A mérlegelési ablakban bármikor tesztelhető a képrögzítés működőképessége. Képrögzítés indikátor / tesztelés gomb A képen látható színes körre kattintva egy képrögzítési tranzakció fut le. Ennek eredménye nem lesz tárolva, hanem megjeleníthető. A jelzésre kattintva, a kapcsolójel kiadásra kerül a térfigyelő rendszernek. Ha nincs kiadva jel, a jelzés szürke. Ha a jel kiadása kezdeményezve van, a jelzés piros sárga piros színváltást hajt végre. Ennek végeztével, ha a türelmi idő letelt, a képnek meg kell jelennie a tárolási útvonalon. A következő lépésben a program megjeleníti a képet (ha csak egyetlen kép van rögzítve, illetve választani enged a kezelőnek, ha több). Hiba esetén a kezelő üzenetet kap, hogy nincs tárolt kép. A rögzítési folyamat lépései egyébként a tömeg rögzítő ablak üzenetlistájában is megtekinthetők. 4. Rögzített kép megtekintése A lerögzített állományok megnevezése a mérlegelési adatsorban regisztrálásra kerül. Ez megkereshető a lezárt mérések táblázatában. Az állományok útvonala a konfigurációban kerül beállításra és minden állományra azonos. A mérési adatsorból, annak adatlapját elővéve, a megjelenítő ablakban lehetőség van a felvételek megtekintésére is. DocVer: 1.0 File:D:\R\PW2\Leiras\Kezut\KUKieg16.sxw Printed: X.. 26.

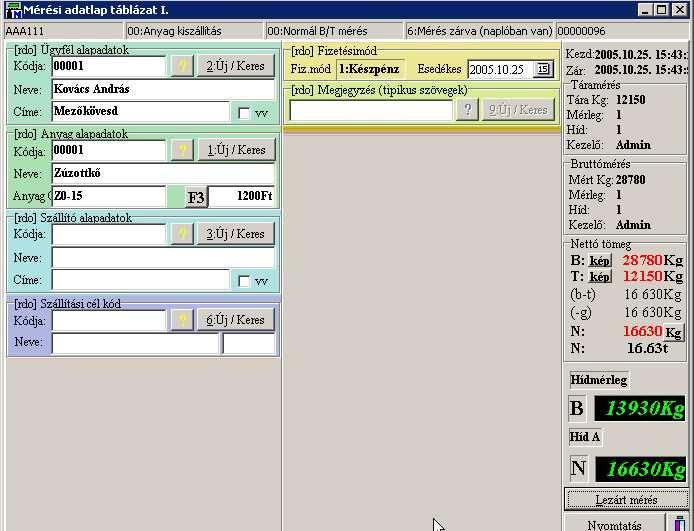

6 9/6 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Együttműködés térfigyelő rendszerrel, hardver indítással Hmvhely Jókai u.30. Az adott gombra kattintva a felvétel lejátszása megtörténik 5. Egyéb szolgáltatások Ha a járműmérleg programhoz beüzemelésre került a 'Jármű áthaladás' napló modul, akkor a képrögzítési tranzakciók végrehajtása ide is regisztrálásra kerül. Az alábbi új események jelentkezhetnek az áthaladás naplóban '16:Tömeg regisztráció jelző impulzus kiküldve' '17:Tömeg regisztrációt kísérő fájl rögzítése' petenyi_istvan@metrisoft.hu

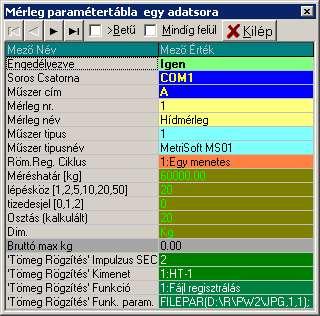

7 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/7 Hmvhely Jókai u.30. Együttműködés térfigyelő rendszerrel, hardver indítással 6. Függelék 6.1. A szolgáltatás bekonfigurálása a mérőhely oldalon A térfigyelő rendszer kapcsolatot a program számára konfigurálni szükséges. A Főablak >> Beállítások >> Program konfiguráció [leállított rendszer] >> 'Egyéb funkciók' >> 'Mérőhelyek beállításai' ablakba kell lépni. A szolgáltatás bekonfigurálása akkor lehetséges, ha a tároló adatoszlopok léteznek a táblázatban. Mint látható, a szolgáltatás bemeneti oldala mérőhelyenként konfigurálható, engedélyezhető/tiltható. A hardver kapcsolójel csak akkor hatásos, ha az MSHP01 panel (MS01) a mérlegműszerben telepítésre került! A kapcsolójel mindig zárt aktív állapotban, ezért, ha bontó kontaktust kell kiadni, azt a két berendezés közti jelfordítással (pl. relé) kell megoldani! A működési ellenőrzés paramétereit az alábbi (Tömeg Rögzítés...') adatoszlopokban kell beállítani: 'Méréshatár': a mérleg méréshatára. Megadása kötelező! 'Tömeg rögzítés impulzus Sec': A térfigyelő rendszer indításához ennyi időre kerül kiadásra a képrögzítést kezdeményező kapcsolójel. Az érték 0..9 között állítható. A 0 érték kikapcsolja a szolgáltatást! 'Tömeg rögzítés kimenet': A mérlegműszer jelkimenetének meghatározása. Az érték a 0, 1..4 tartományban állítható be. A 0 érték kikapcsolja a szolgáltatást! 'Tömeg rögzítés funkció': A képrögzítési kontaktus kiadását követően végrehajtandó programfunkció meghatározása. Ez jelenleg a '0:kikapcsolva' és az '1:Fájl regisztrálás' között állítható be. 'Tömeg rögzítés param.': Ha a funkció '1:Fájl regisztrálás', akkor itt állíthatók be a funkció bemeneti paraméterei. Tudni kell, hogy a funkció egy meghatározott átadó könyvtárban keresi egy adott időtag leteltével az állományt, amelyet a mérlegprogram saját könyvtárába mozgat. Megadási mód: FILEPAR(<átadó könyvtár>,<időtag>,<speckieg>); Ahol: <átadó könyvtár> : Az útvonal, ahol a regisztrált fájl megjelenik (Alapértelmezés: 'C:\PW2\MAIL') <timeout>: Maximális várakozási idő a fájl megjelenésére [Sec, 0..20] (Alapértelmezés 0 sec) <speckieg>: átadó könyvtár képzésre utasító speciális kód (Alapértelmezés 0) 0: A megadott útvonal, 'ahogy van' 1: megadott útvonalat kiegészíteni a kurrens dátum hónap-nap résszel (HHNN) (Lásd 6.6. fejezet) Az Archív könyvtár a központi konfigurációban beállított közös útvonal! Az átadó könyvtárból törlésre kerül a fájl az áthelyezéskor! 6.2. A szolgáltatás általános paraméterei Ha az adatszerkezetek rendelkezésre állnak, a program Főablak >> Beállítások >> Program konfiguráció [leállított rendszer] ablakban megkereshetők a kapcsolódó paraméterek ( sz. paraméterek) A regisztrálás engedélyezése (TRFileRogzEng) Elérése: Leállított rendsz.+jelszóvédett (ReadOnly) Alapérték: Igen Tartomány: Min=- Max=- Nulla eng=- Feladata: A mérlegelés végrehajtásakor a méréshez regisztrálandó külső állomány tárolásának általános engedélyezése. Pl. térfigyelő rendszer kameraképe. Ezzel a kapcsolóval az összes mérőhely számára együttesen engedélyezhető / tiltható a regisztráció. A kapcsoló csak a küldött fájl archiválását tiltja / engedélyezi, az annak generálásához kiadott kapcsolójelet nem! DocVer: 1.0 File:D:\R\PW2\Leiras\Kezut\KUKieg16.sxw Printed: X.. 26.

8 9/8 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Együttműködés térfigyelő rendszerrel, hardver indítással Hmvhely Jókai u A regisztrált külső állomány tárolási helye (TRFileRogzPath) Elérése: Leállított rendsz.+jelszóvédett (ReadOnly) Alapérték: DBF\TRFILES\ Tartomány: Min=- Max=- Nulla eng=- Feladata: A mérlegelés végrehajtásakor a méréshez regisztrálandó külső állomány archiválási útvonala. Pl. térfigyelő rendszer kameraképe. Ha nem kerül megadásra, a program DBF\TRFILES könyvtárban kerülnek elhelyezésre az állományok. Az útvonal automatikusan létrehozásra kerül. Minden mérőhelytől kapott fájl ebbe a könyvtárba kerül A regisztrálandó külső állomány felismerési maszkja (TRFIleRogzMask) Elérése: Leállított rendsz.+jelszóvédett (ReadOnly) Alapérték: *.* Tartomány: Min=- Max=- Nulla eng=- Feladata: A mérlegelés végrehajtásakor a méréshez regisztrálandó külső állomány felismerési maszkja. Pl. térfigyelő rendszer kameraképe. Pl. PIC*.JPG, EVENT*.AVI stb. Ha nem kerül megadásra, akkor minden, a forráskönyvtárban levő fájl archiválásra kerül A regisztrált külső állományok megtekintését biztosító program (TRFileViewer) Elérése: Leállított rendsz.+jelszóvédett (ReadOnly) Alapérték: C:\Program Files\Windows Media Player\wmplayer.exe Tartomány: Min=- Max=- Nulla eng=- Feladata: A mérlegelés végrehajtásakor a méréshez regisztrálandó külső állomány megtekintéséhez használandó szoftver. Pl. térfigyelő rendszer kameraképéhez Erre a célra gyakran alkalmas a Windows beépített WMPlayer.EXE programja. Ennek elérése pl. egy standard Windows XP HUN operációs rendszerben: "C:\Program Files\Windows Media Player\wmplayer.exe" Az adott archív file (amely pl. a lezárt mérési adatlapról megtekinthető a 'kép' feliratú gombbal) teljes útvonalával együtt, paraméterként átadásra kerül az itt beállított program számára Adatszerkezet definíció A szolgáltatás működéséhez kiegészítő adatoszlopok definiálása szükséges Mérőhely definíció tábla módosítása A TB_MERDEF törzstáblában definiálandók a tengelyterhelés mérés konfigurációs paraméterek tárolásához szükséges adatoszlopok Mezőnév Típus hossz dec komment TRIMPFUN I 1 0 Tömeg regisztrációs impulzushoz rendelt programfunkció 0:Nincs egyéb teendő (Csak kimeneti jel küldés szükségse) 1:Kapott fájl regisztrálása (térfigyelő rendszer) A jelzés kiadását követően egy fálj kerül elhelyezésre a konfigurált könyvtárban. Ezt át kell mozgatni egy konfigurált, helyi archív könvytárba és a fájl megnevezését a mérlegeléshez regisztrálni kell. TRIMPFPAR C TRIMPFUN=1 esetén a feldolgozás bemenet oldali paraméterei FILEPAR(<átadó könyvtár>,<timeout>,<speckieg>); <átadó könyvtár> : Az útvonal, ahol a regisztrált fájl megjelenik <timeout>: Maximális várakozási idő a fájl megjelenésére [Sec, 0..20] <speckieg>: átadó könyvtár képzésre utasító speciális kód 0: -- 1: átadó könyvtárat kiegészíteni a kurrens dátum hónap-nap résszel TRIMPVEZ I 1 0 Jármű tömegregisztráció jelző kimeneti pont az MS01 HP01 panelen 0:tiltva 1..4: Az MS-01 MSHP01 határérték panel kimenet száma petenyi_istvan@metrisoft.hu

9 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/9 Hmvhely Jókai u.30. Együttműködés térfigyelő rendszerrel, hardver indítással TRIMPSEC I 1 0 Jármű tömegregisztráció jelző kimeneti pont aktiválás időtartama 0:tiltva 1..9: [Sec] A kimenet ekkora időtartamra kerül bekapcsolásra 6.4. Mérési napló és nyitott mérések tábla módosítása A NAPLO táblázatban (egyúttal a NYITVA -ra is érvényes lesz) definiálandók a tengelytömegeket tároló adatoszlopok. Itt két adatoszlop kell, mert a program mindkét méréshez rögzíti a tengelylistát. Mezőnév Típus hossz decimálisok komment BFILEREG A 30 0 Csatolt állomány neve bruttó méréshez TFILEREG A 30 0 Csatolt állomány neve tára méréshez Megjegyzés: az adatmezők hosszát a leghosszabb várt fájlnév szerint kell méretezni! 6.5. Fizikai kapcsolókimenet bekötése A térfigyelő rendszer akkor szolgáltatja a képfelvételt, ha egy fizikai bemenetére kapcsolójel (alarm) érkezik. Ez a kapcsolójel egy minimális időtartamra fenn kell álljon, hogy a térfigyelő rendszer ezt érzékelhesse. A kapcsolójel tehát egy impulzus jelzés. A járműmérlegelő program a telepített mérlegműszer egyik kimenetének működtetésével képes ezt a jelet szolgáltatni. A műszernek ezért rendelkeznie kell egy beépített ki/bemeneti egységgel. Ez az MS01/MTT műszerváltozatban eredetileg benne van. Az MS01 műszerekbe egy MSHP01 azonosítójú panel beszerelése szükséges. A műszerek műszerkönyve tartalmazza az említett kimeneti csatlakozási pontok bekötési ismereteit. A kimenetek optocsatoló tranzisztorok, melyek a jel kiadásakor a megadott időre rövidzárat képeznek. Az optocsatoló közvetlenül felhasználható olyan térfigyelő rendszerek számára, amelyek pozitív logikával (Aktív = rövidzár) fogadják a kapcsolójelet és a bemenetük tápellátása biztosított max. 24V DC feszültségen 40mA áramerősségre korlátozva. Ettől eltérő esetben jelillesztésre van szükség Átadó könyvtár kezelése A mérlegprogram és a térfigyelő rendszer közötti adatcserét egy erre szolgáló között tárolási útvonalon kell lebonyolítani. Ez az útvonal a mérlegprogramban bekonfigurálható. Az útvonalnak léteznie kell, azt a mérlegprogram nem hozza létre. A mérlegprogram a mindenkori egyetlen fájl átvételét hajtja végre, amely a rögzítőjelzés kiadását követő, konfigurált időablakban kell létrejöjjön. A kapcsolójel kiadása előtt a mérlegprogram az összes ( TRFIleRogzMask paraméterben engedélyezett) állományt kitörli a közös útvonalon. Az időablak leteltekor a mérlegprogram a könyvtárban levő, elsőnek megtalált állományt regisztrálja. A mérlegprogram konfigurációja megengedi, hogy egy fix, mindenkor érvényes közös útvonal vagy egy, az aktuális hónap-nap értékkel kiegészített útvonal legyen figyelembe véve. Ez utóbbi képzési szabálya az alábbi: A 'TRFileRogzPath' paraméterben megadott útvonal, mint kiindulási útvonal érvényes. Ez kiegészítésre kerül a hónap,nap adatokkal (pl. '0326' lesz az útvonal lezárása, ha 3.hó 26. a kurrens dátum.) Példa: TRFileRogzPath = 'C:KEP\DATA', a kurrens dátum Ebből az aznapra érvényes útvonal: ' C:KEP\DATA\1026\'. -.- DocVer: 1.0 File:D:\R\PW2\Leiras\Kezut\KUKieg16.sxw Printed: X.. 26.
