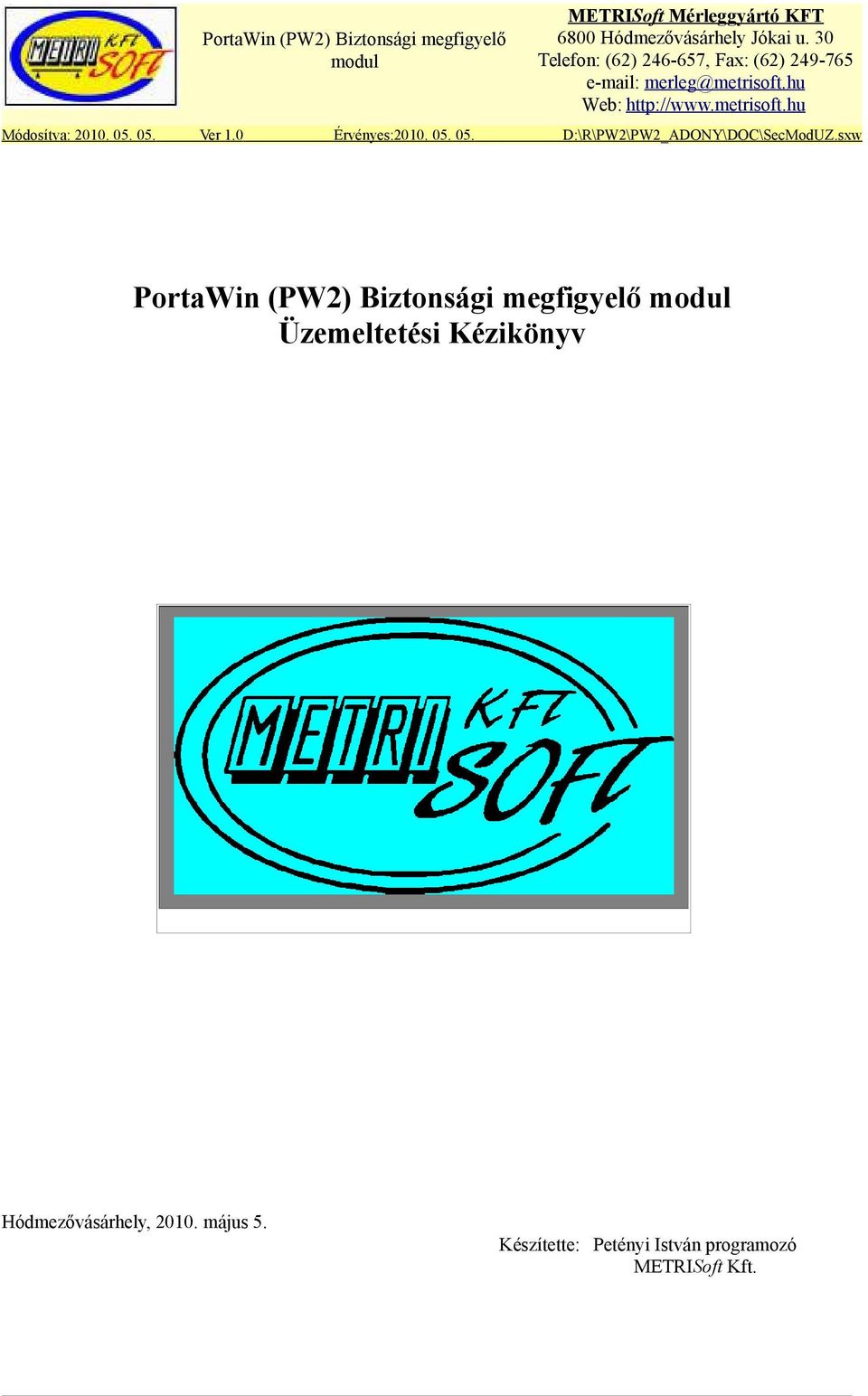

1 PortaWin (PW2) Biztonsági megfigyelő modul METRISoft Mérleggyártó KFT 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver 1.0 Érvényes: D:\R\PW2\PW2_ADONY\DOC\SecModUZ.sxw PortaWin (PW2) Biztonsági megfigyelő modul Üzemeltetési Kézikönyv Hódmezővásárhely, május 5. Készítette: Petényi István programozó METRISoft Kft.

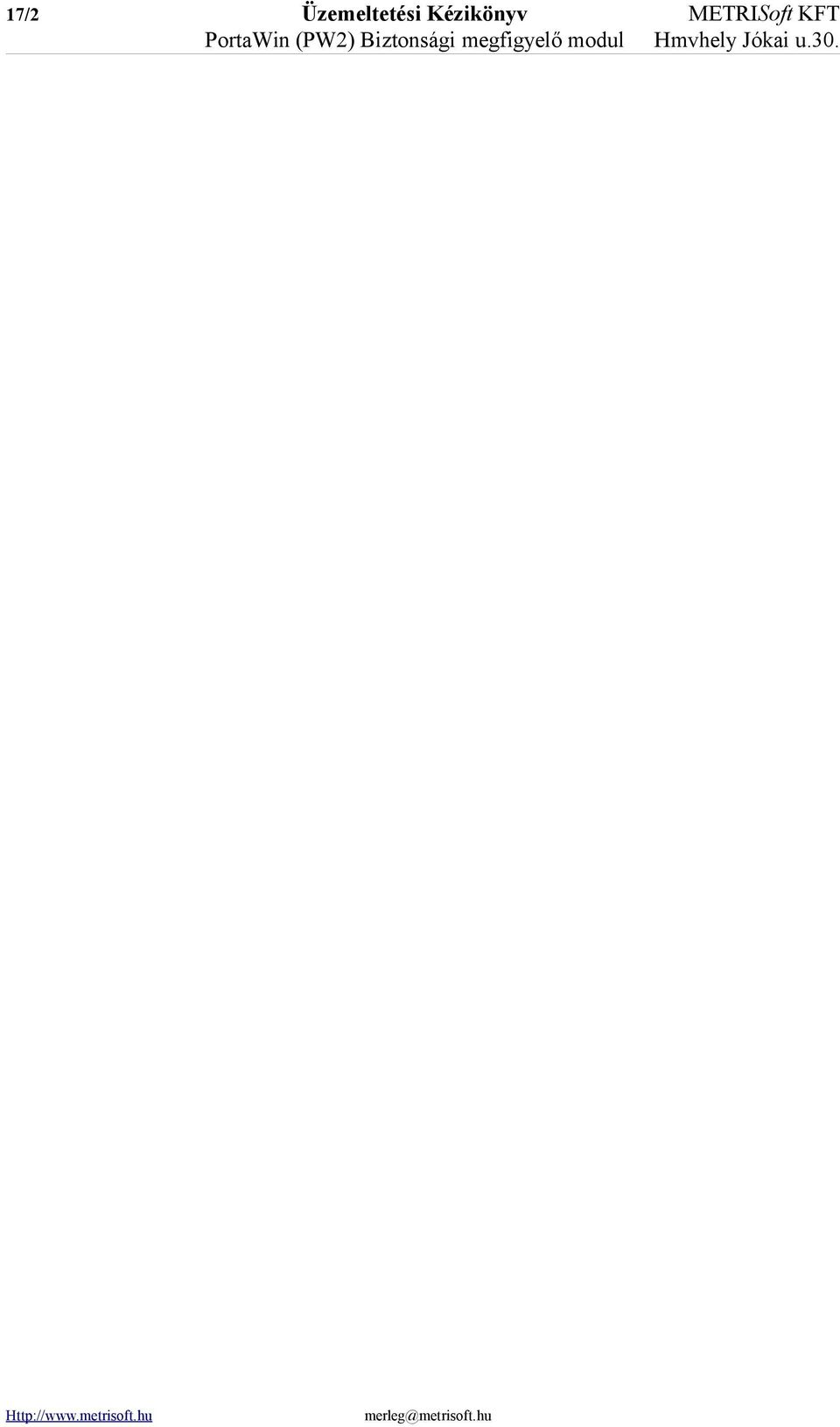

2 17/2 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u

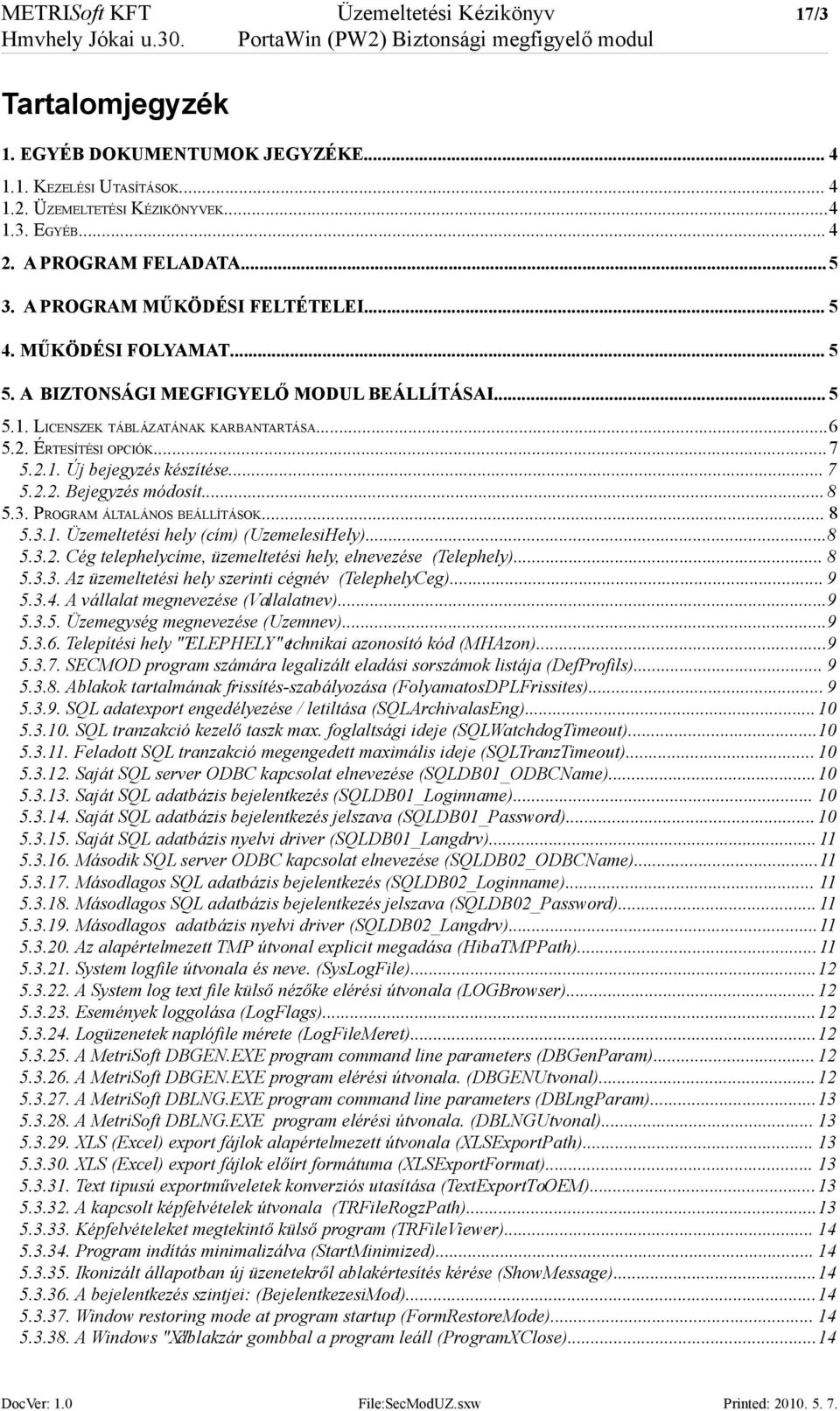

3 METRISoft KFT Üzemeltetési Kézikönyv 17/3 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Tartalomjegyzék 1. EGYÉB DOKUMENTUMOK JEGYZÉKE KEZELÉSI UTASÍTÁSOK ÜZEMELTETÉSI KÉZIKÖNYVEK EGYÉB A PROGRAM FELADATA A PROGRAM MŰKÖDÉSI FELTÉTELEI MŰKÖDÉSI FOLYAMAT A BIZTONSÁGI MEGFIGYELŐ MODUL BEÁLLÍTÁSAI LICENSZEK TÁBLÁZATÁNAK KARBANTARTÁSA ÉRTESÍTÉSI OPCIÓK Új bejegyzés készítése Bejegyzés módosít PROGRAM ÁLTALÁNOS BEÁLLÍTÁSOK Üzemeltetési hely (cím) (UzemelesiHely) Cég telephelycíme, üzemeltetési hely, elnevezése (Telephely) Az üzemeltetési hely szerinti cégnév (TelephelyCeg) A vállalat megnevezése (Vallalatnev) Üzemegység megnevezése (Uzemnev) Telepítési hely "TELEPHELY" technikai azonosító kód (MHAzon) SECMOD program számára legalizált eladási sorszámok listája (DefProfils) Ablakok tartalmának frissítés-szabályozása (FolyamatosDPLFrissites) SQL adatexport engedélyezése / letiltása (SQLArchivalasEng) SQL tranzakció kezelő taszk max. foglaltsági ideje (SQLWatchdogTimeout) Feladott SQL tranzakció megengedett maximális ideje (SQLTranzTimeout) Saját SQL server ODBC kapcsolat elnevezése (SQLDB01_ODBCName) Saját SQL adatbázis bejelentkezés (SQLDB01_Loginname) Saját SQL adatbázis bejelentkezés jelszava (SQLDB01_Password) Saját SQL adatbázis nyelvi driver (SQLDB01_Langdrv) Második SQL server ODBC kapcsolat elnevezése (SQLDB02_ODBCName) Másodlagos SQL adatbázis bejelentkezés (SQLDB02_Loginname) Másodlagos SQL adatbázis bejelentkezés jelszava (SQLDB02_Password) Másodlagos adatbázis nyelvi driver (SQLDB02_Langdrv) Az alapértelmezett TMP útvonal explicit megadása (HibaTMPPath) System logfile útvonala és neve. (SysLogFile) A System log text file külső nézőke elérési útvonala (LOGBrowser) Események loggolása (LogFlags) Logüzenetek naplófile mérete (LogFileMeret) A MetriSoft DBGEN.EXE program command line parameters (DBGenParam) A MetriSoft DBGEN.EXE program elérési útvonala. (DBGENUtvonal) A MetriSoft DBLNG.EXE program command line parameters (DBLngParam) A MetriSoft DBLNG.EXE program elérési útvonala. (DBLNGUtvonal) XLS (Excel) export fájlok alapértelmezett útvonala (XLSExportPath) XLS (Excel) export fájlok előírt formátuma (XLSExportFormat) Text tipusú exportműveletek konverziós utasítása (TextExportToOEM) A kapcsolt képfelvételek útvonala (TRFileRogzPath) Képfelvételeket megtekintő külső program (TRFileViewer) Program indítás minimalizálva (StartMinimized) Ikonizált állapotban új üzenetekről ablakértesítés kérése (ShowMessage) A bejelentkezés szintjei: (BejelentkezesiMod) Window restoring mode at program startup (FormRestoreMode) A Windows "X" ablakzár gombbal a program leáll (ProgramXClose)...14 DocVer: 1.0 File:SecModUZ.sxw Printed:

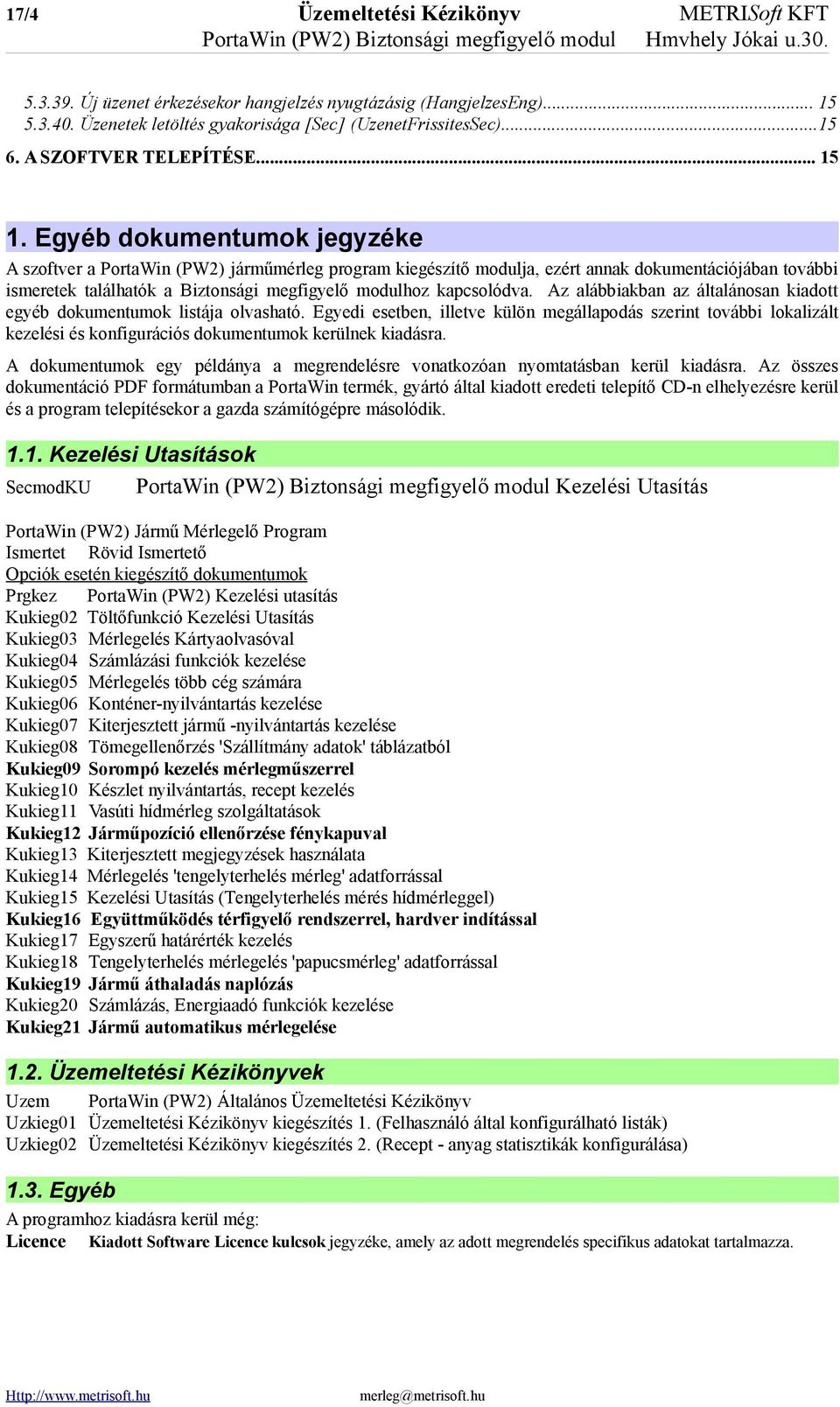

4 17/4 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u Új üzenet érkezésekor hangjelzés nyugtázásig (HangjelzesEng) Üzenetek letöltés gyakorisága [Sec] (UzenetFrissitesSec) A SZOFTVER TELEPÍTÉSE Egyéb dokumentumok jegyzéke A szoftver a PortaWin (PW2) járműmérleg program kiegészítő modulja, ezért annak dokumentációjában további ismeretek találhatók a Biztonsági megfigyelő modulhoz kapcsolódva. Az alábbiakban az általánosan kiadott egyéb dokumentumok listája olvasható. Egyedi esetben, illetve külön megállapodás szerint további lokalizált kezelési és konfigurációs dokumentumok kerülnek kiadásra. A dokumentumok egy példánya a megrendelésre vonatkozóan nyomtatásban kerül kiadásra. Az összes dokumentáció PDF formátumban a PortaWin termék, gyártó által kiadott eredeti telepítő CD-n elhelyezésre kerül és a program telepítésekor a gazda számítógépre másolódik Kezelési Utasítások SecmodKU PortaWin (PW2) Biztonsági megfigyelő modul Kezelési Utasítás PortaWin (PW2) Jármű Mérlegelő Program Ismertet Rövid Ismertető Opciók esetén kiegészítő dokumentumok Prgkez PortaWin (PW2) Kezelési utasítás Kukieg02 Töltőfunkció Kezelési Utasítás Kukieg03 Mérlegelés Kártyaolvasóval Kukieg04 Számlázási funkciók kezelése Kukieg05 Mérlegelés több cég számára Kukieg06 Konténer-nyilvántartás kezelése Kukieg07 Kiterjesztett jármű -nyilvántartás kezelése Kukieg08 Tömegellenőrzés 'Szállítmány adatok' táblázatból Kukieg09 Sorompó kezelés mérlegműszerrel Kukieg10 Készlet nyilvántartás, recept kezelés Kukieg11 Vasúti hídmérleg szolgáltatások Kukieg12 Járműpozíció ellenőrzése fénykapuval Kukieg13 Kiterjesztett megjegyzések használata Kukieg14 Mérlegelés 'tengelyterhelés mérleg' adatforrással Kukieg15 Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Kukieg16 Együttműködés térfigyelő rendszerrel, hardver indítással Kukieg17 Egyszerű határérték kezelés Kukieg18 Tengelyterhelés mérlegelés 'papucsmérleg' adatforrással Kukieg19 Jármű áthaladás naplózás Kukieg20 Számlázás, Energiaadó funkciók kezelése Kukieg21 Jármű automatikus mérlegelése 1.2. Üzemeltetési Kézikönyvek Uzem PortaWin (PW2) Általános Üzemeltetési Kézikönyv Uzkieg01 Üzemeltetési Kézikönyv kiegészítés 1. (Felhasználó által konfigurálható listák) Uzkieg02 Üzemeltetési Kézikönyv kiegészítés 2. (Recept - anyag statisztikák konfigurálása) 1.3. Egyéb A programhoz kiadásra kerül még: Licence Kiadott Software Licence kulcsok jegyzéke, amely az adott megrendelés specifikus adatokat tartalmazza. merleg@metrisoft.hu

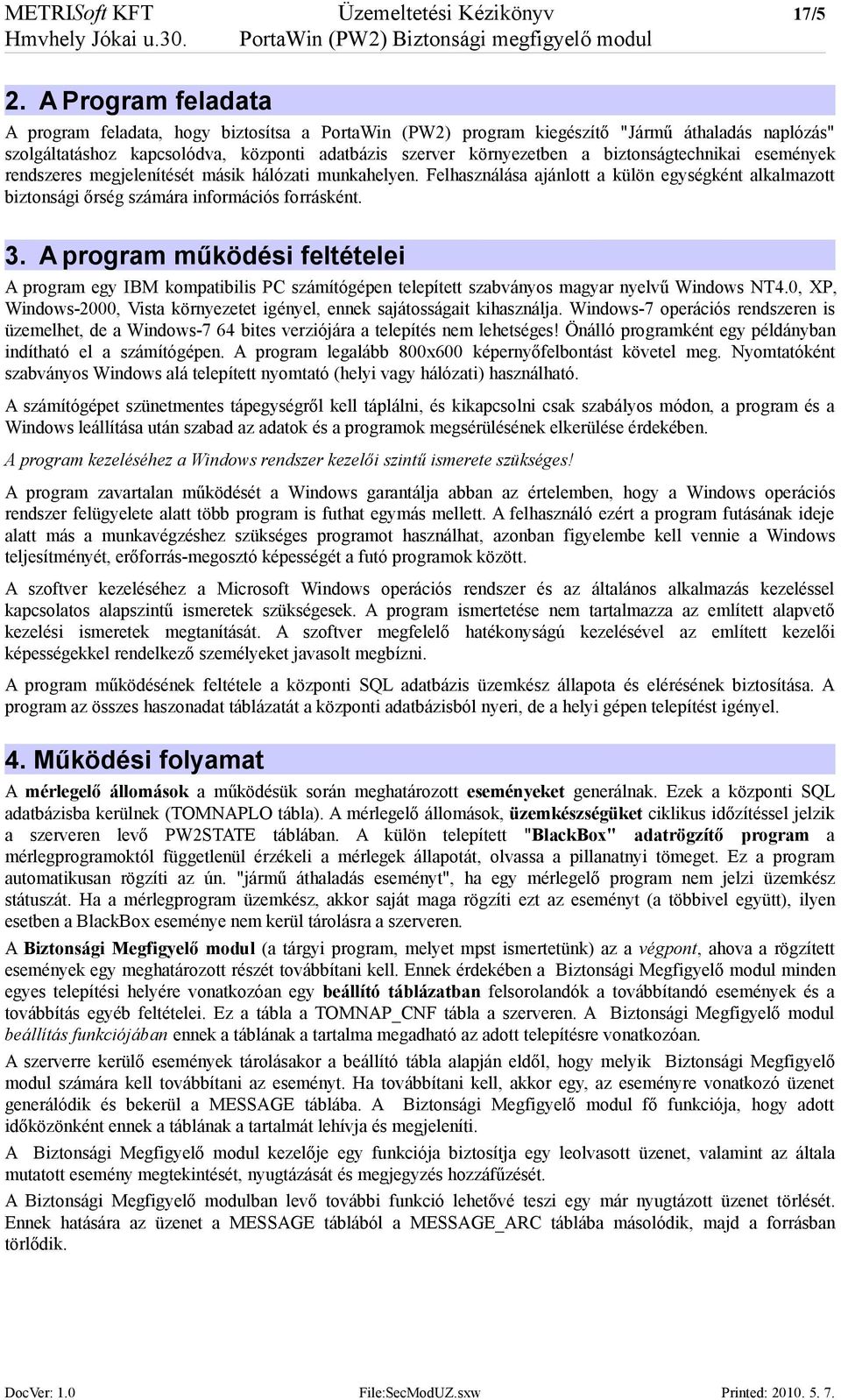

5 METRISoft KFT Üzemeltetési Kézikönyv 17/5 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul 2. A Program feladata A program feladata, hogy biztosítsa a PortaWin (PW2) program kiegészítő "Jármű áthaladás naplózás" szolgáltatáshoz kapcsolódva, központi adatbázis szerver környezetben a biztonságtechnikai események rendszeres megjelenítését másik hálózati munkahelyen. Felhasználása ajánlott a külön egységként alkalmazott biztonsági őrség számára információs forrásként. 3. A program működési feltételei A program egy IBM kompatibilis PC számítógépen telepített szabványos magyar nyelvű Windows NT4.0, XP, Windows-2000, Vista környezetet igényel, ennek sajátosságait kihasználja. Windows-7 operációs rendszeren is üzemelhet, de a Windows-7 64 bites verziójára a telepítés nem lehetséges! Önálló programként egy példányban indítható el a számítógépen. A program legalább 800x600 képernyőfelbontást követel meg. Nyomtatóként szabványos Windows alá telepített nyomtató (helyi vagy hálózati) használható. A számítógépet szünetmentes tápegységről kell táplálni, és kikapcsolni csak szabályos módon, a program és a Windows leállítása után szabad az adatok és a programok megsérülésének elkerülése érdekében. A program kezeléséhez a Windows rendszer kezelői szintű ismerete szükséges! A program zavartalan működését a Windows garantálja abban az értelemben, hogy a Windows operációs rendszer felügyelete alatt több program is futhat egymás mellett. A felhasználó ezért a program futásának ideje alatt más a munkavégzéshez szükséges programot használhat, azonban figyelembe kell vennie a Windows teljesítményét, erőforrás-megosztó képességét a futó programok között. A szoftver kezeléséhez a Microsoft Windows operációs rendszer és az általános alkalmazás kezeléssel kapcsolatos alapszintű ismeretek szükségesek. A program ismertetése nem tartalmazza az említett alapvető kezelési ismeretek megtanítását. A szoftver megfelelő hatékonyságú kezelésével az említett kezelői képességekkel rendelkező személyeket javasolt megbízni. A program működésének feltétele a központi SQL adatbázis üzemkész állapota és elérésének biztosítása. A program az összes haszonadat táblázatát a központi adatbázisból nyeri, de a helyi gépen telepítést igényel. 4. Működési folyamat A mérlegelő állomások a működésük során meghatározott eseményeket generálnak. Ezek a központi SQL adatbázisba kerülnek (TOMNAPLO tábla). A mérlegelő állomások, üzemkészségüket ciklikus időzítéssel jelzik a szerveren levő PW2STATE táblában. A külön telepített "BlackBox" adatrögzítő program a mérlegprogramoktól függetlenül érzékeli a mérlegek állapotát, olvassa a pillanatnyi tömeget. Ez a program automatikusan rögzíti az ún. "jármű áthaladás eseményt", ha egy mérlegelő program nem jelzi üzemkész státuszát. Ha a mérlegprogram üzemkész, akkor saját maga rögzíti ezt az eseményt (a többivel együtt), ilyen esetben a BlackBox eseménye nem kerül tárolásra a szerveren. A Biztonsági Megfigyelő modul (a tárgyi program, melyet mpst ismertetünk) az a végpont, ahova a rögzített események egy meghatározott részét továbbítani kell. Ennek érdekében a Biztonsági Megfigyelő modul minden egyes telepítési helyére vonatkozóan egy beállító táblázatban felsorolandók a továbbítandó események és a továbbítás egyéb feltételei. Ez a tábla a TOMNAP_CNF tábla a szerveren. A Biztonsági Megfigyelő modul beállítás funkciójában ennek a táblának a tartalma megadható az adott telepítésre vonatkozóan. A szerverre kerülő események tárolásakor a beállító tábla alapján eldől, hogy melyik Biztonsági Megfigyelő modul számára kell továbbítani az eseményt. Ha továbbítani kell, akkor egy, az eseményre vonatkozó üzenet generálódik és bekerül a MESSAGE táblába. A Biztonsági Megfigyelő modul fő funkciója, hogy adott időközönként ennek a táblának a tartalmát lehívja és megjeleníti. A Biztonsági Megfigyelő modul kezelője egy funkciója biztosítja egy leolvasott üzenet, valamint az általa mutatott esemény megtekintését, nyugtázását és megjegyzés hozzáfűzését. A Biztonsági Megfigyelő modulban levő további funkció lehetővé teszi egy már nyugtázott üzenet törlését. Ennek hatására az üzenet a MESSAGE táblából a MESSAGE_ARC táblába másolódik, majd a forrásban törlődik. DocVer: 1.0 File:SecModUZ.sxw Printed:

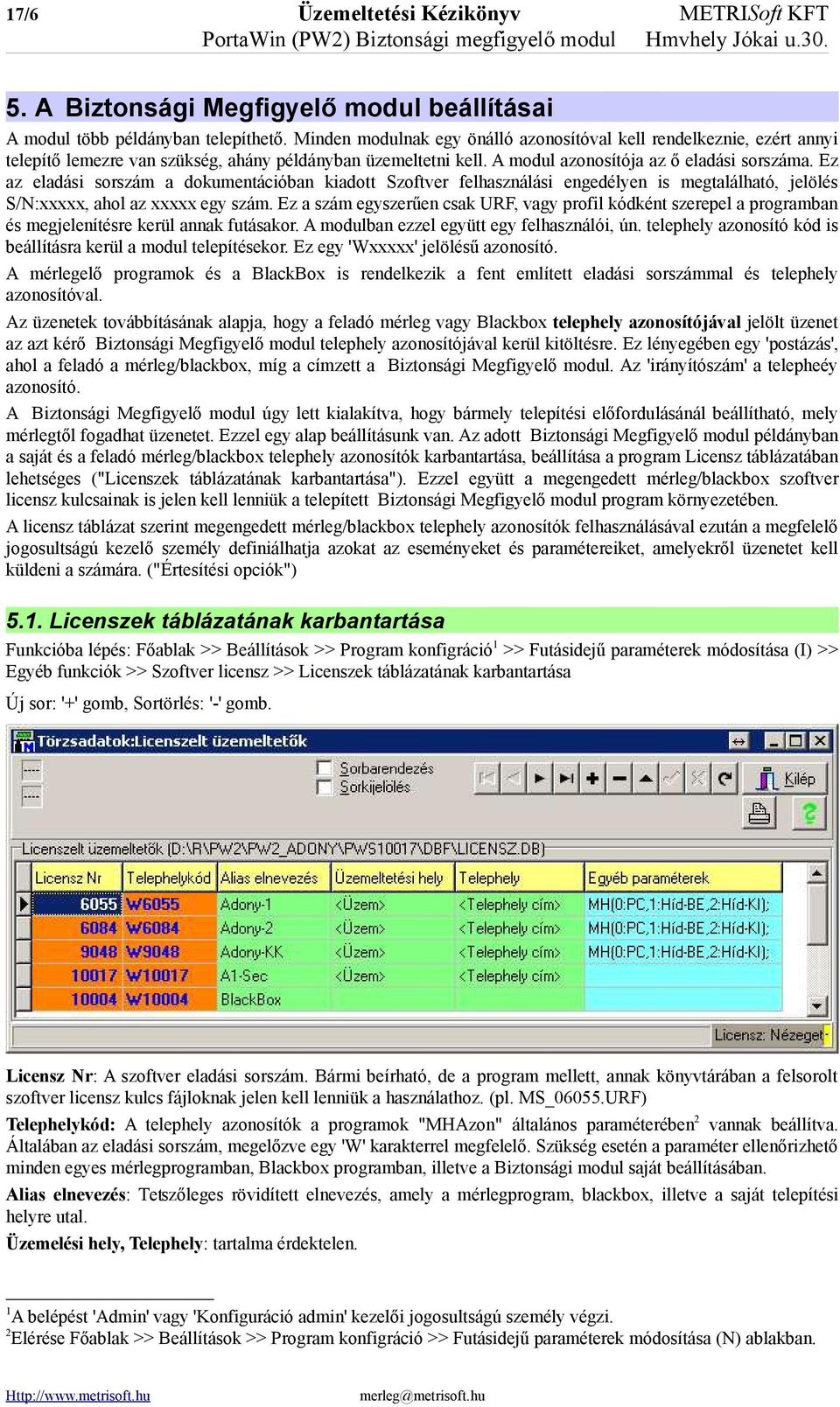

6 17/6 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u A Biztonsági Megfigyelő modul beállításai A modul több példányban telepíthető. Minden modulnak egy önálló azonosítóval kell rendelkeznie, ezért annyi telepítő lemezre van szükség, ahány példányban üzemeltetni kell. A modul azonosítója az ő eladási sorszáma. Ez az eladási sorszám a dokumentációban kiadott Szoftver felhasználási engedélyen is megtalálható, jelölés S/N:xxxxx, ahol az xxxxx egy szám. Ez a szám egyszerűen csak URF, vagy profil kódként szerepel a programban és megjelenítésre kerül annak futásakor. A modulban ezzel együtt egy felhasználói, ún. telephely azonosító kód is beállításra kerül a modul telepítésekor. Ez egy 'Wxxxxx' jelölésű azonosító. A mérlegelő programok és a BlackBox is rendelkezik a fent említett eladási sorszámmal és telephely azonosítóval. Az üzenetek továbbításának alapja, hogy a feladó mérleg vagy Blackbox telephely azonosítójával jelölt üzenet az azt kérő Biztonsági Megfigyelő modul telephely azonosítójával kerül kitöltésre. Ez lényegében egy 'postázás', ahol a feladó a mérleg/blackbox, míg a címzett a Biztonsági Megfigyelő modul. Az 'irányítószám' a telepheéy azonosító. A Biztonsági Megfigyelő modul úgy lett kialakítva, hogy bármely telepítési előfordulásánál beállítható, mely mérlegtől fogadhat üzenetet. Ezzel egy alap beállításunk van. Az adott Biztonsági Megfigyelő modul példányban a saját és a feladó mérleg/blackbox telephely azonosítók karbantartása, beállítása a program Licensz táblázatában lehetséges ("Licenszek táblázatának karbantartása"). Ezzel együtt a megengedett mérleg/blackbox szoftver licensz kulcsainak is jelen kell lenniük a telepített Biztonsági Megfigyelő modul program környezetében. A licensz táblázat szerint megengedett mérleg/blackbox telephely azonosítók felhasználásával ezután a megfelelő jogosultságú kezelő személy definiálhatja azokat az eseményeket és paramétereiket, amelyekről üzenetet kell küldeni a számára. ("Értesítési opciók") 5.1. Licenszek táblázatának karbantartása Funkcióba lépés: Főablak >> Beállítások >> Program konfigráció 1 >> Futásidejű paraméterek módosítása (I) >> Egyéb funkciók >> Szoftver licensz >> Licenszek táblázatának karbantartása Új sor: '+' gomb, Sortörlés: '-' gomb. Licensz Nr: A szoftver eladási sorszám. Bármi beírható, de a program mellett, annak könyvtárában a felsorolt szoftver licensz kulcs fájloknak jelen kell lenniük a használathoz. (pl. MS_06055.URF) Telephelykód: A telephely azonosítók a programok "MHAzon" általános paraméterében 2 vannak beállítva. Általában az eladási sorszám, megelőzve egy 'W' karakterrel megfelelő. Szükség esetén a paraméter ellenőrizhető minden egyes mérlegprogramban, Blackbox programban, illetve a Biztonsági modul saját beállításában. Alias elnevezés: Tetszőleges rövidített elnevezés, amely a mérlegprogram, blackbox, illetve a saját telepítési helyre utal. Üzemelési hely, Telephely: tartalma érdektelen. 1 A belépést 'Admin' vagy 'Konfiguráció admin' kezelői jogosultságú személy végzi. 2 Elérése Főablak >> Beállítások >> Program konfigráció >> Futásidejű paraméterek módosítása (N) ablakban. merleg@metrisoft.hu

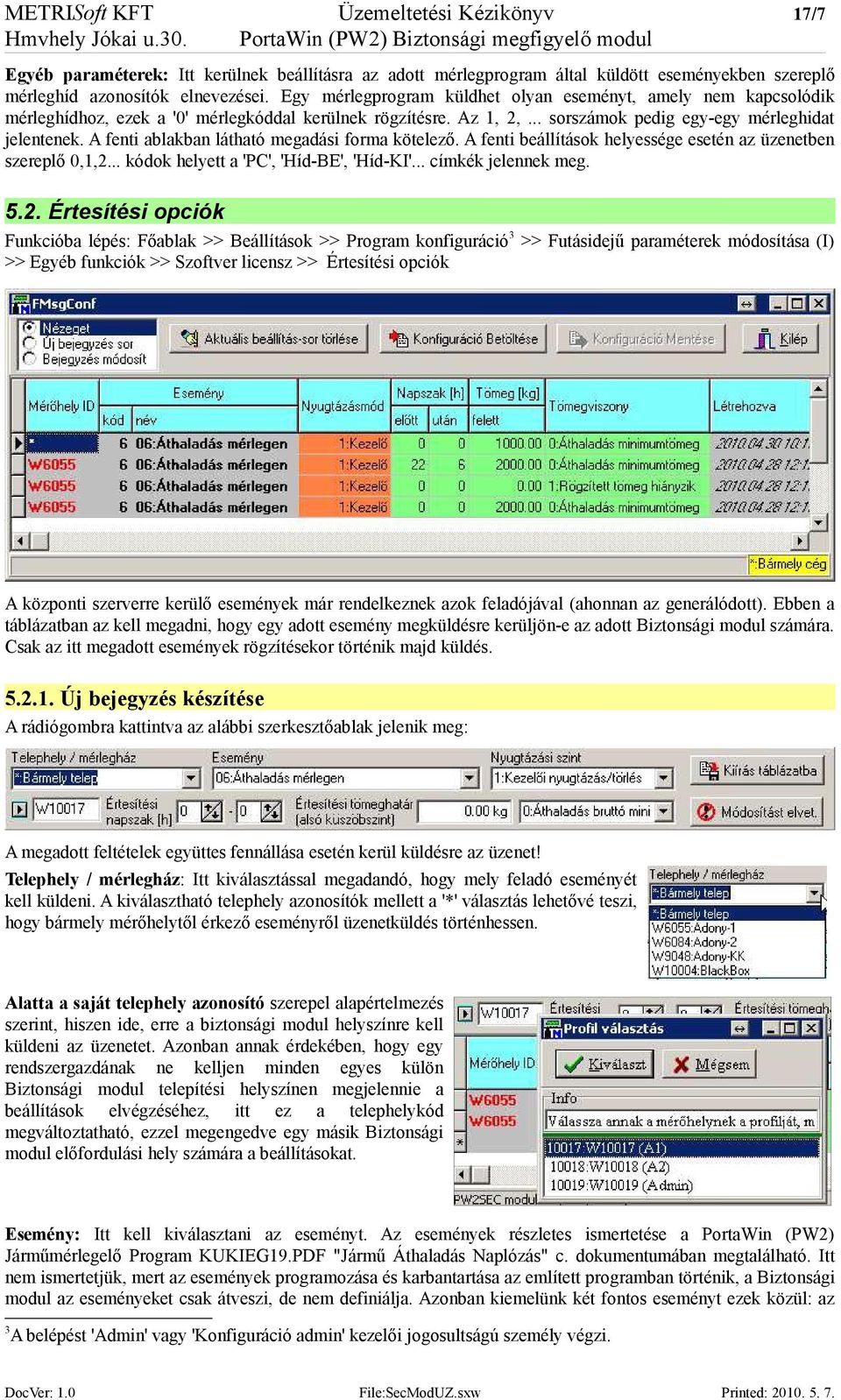

7 METRISoft KFT Üzemeltetési Kézikönyv 17/7 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Egyéb paraméterek: Itt kerülnek beállításra az adott mérlegprogram által küldött eseményekben szereplő mérleghíd azonosítók elnevezései. Egy mérlegprogram küldhet olyan eseményt, amely nem kapcsolódik mérleghídhoz, ezek a '0' mérlegkóddal kerülnek rögzítésre. Az 1, 2,... sorszámok pedig egy-egy mérleghidat jelentenek. A fenti ablakban látható megadási forma kötelező. A fenti beállítások helyessége esetén az üzenetben szereplő 0,1,2... kódok helyett a 'PC', 'Híd-BE', 'Híd-KI'... címkék jelennek meg Értesítési opciók Funkcióba lépés: Főablak >> Beállítások >> Program konfiguráció 3 >> Futásidejű paraméterek módosítása (I) >> Egyéb funkciók >> Szoftver licensz >> Értesítési opciók A központi szerverre kerülő események már rendelkeznek azok feladójával (ahonnan az generálódott). Ebben a táblázatban az kell megadni, hogy egy adott esemény megküldésre kerüljön-e az adott Biztonsági modul számára. Csak az itt megadott események rögzítésekor történik majd küldés Új bejegyzés készítése A rádiógombra kattintva az alábbi szerkesztőablak jelenik meg: A megadott feltételek együttes fennállása esetén kerül küldésre az üzenet! Telephely / mérlegház: Itt kiválasztással megadandó, hogy mely feladó eseményét kell küldeni. A kiválasztható telephely azonosítók mellett a '*' választás lehetővé teszi, hogy bármely mérőhelytől érkező eseményről üzenetküldés történhessen. Alatta a saját telephely azonosító szerepel alapértelmezés szerint, hiszen ide, erre a biztonsági modul helyszínre kell küldeni az üzenetet. Azonban annak érdekében, hogy egy rendszergazdának ne kelljen minden egyes külön Biztonsági modul telepítési helyszínen megjelennie a beállítások elvégzéséhez, itt ez a telephelykód megváltoztatható, ezzel megengedve egy másik Biztonsági modul előfordulási hely számára a beállításokat. Esemény: Itt kell kiválasztani az eseményt. Az események részletes ismertetése a PortaWin (PW2) Járműmérlegelő Program KUKIEG19.PDF "Jármű Áthaladás Naplózás" c. dokumentumában megtalálható. Itt nem ismertetjük, mert az események programozása és karbantartása az említett programban történik, a Biztonsági modul az eseményeket csak átveszi, de nem definiálja. Azonban kiemelünk két fontos eseményt ezek közül: az 3 A belépést 'Admin' vagy 'Konfiguráció admin' kezelői jogosultságú személy végzi. DocVer: 1.0 File:SecModUZ.sxw Printed:

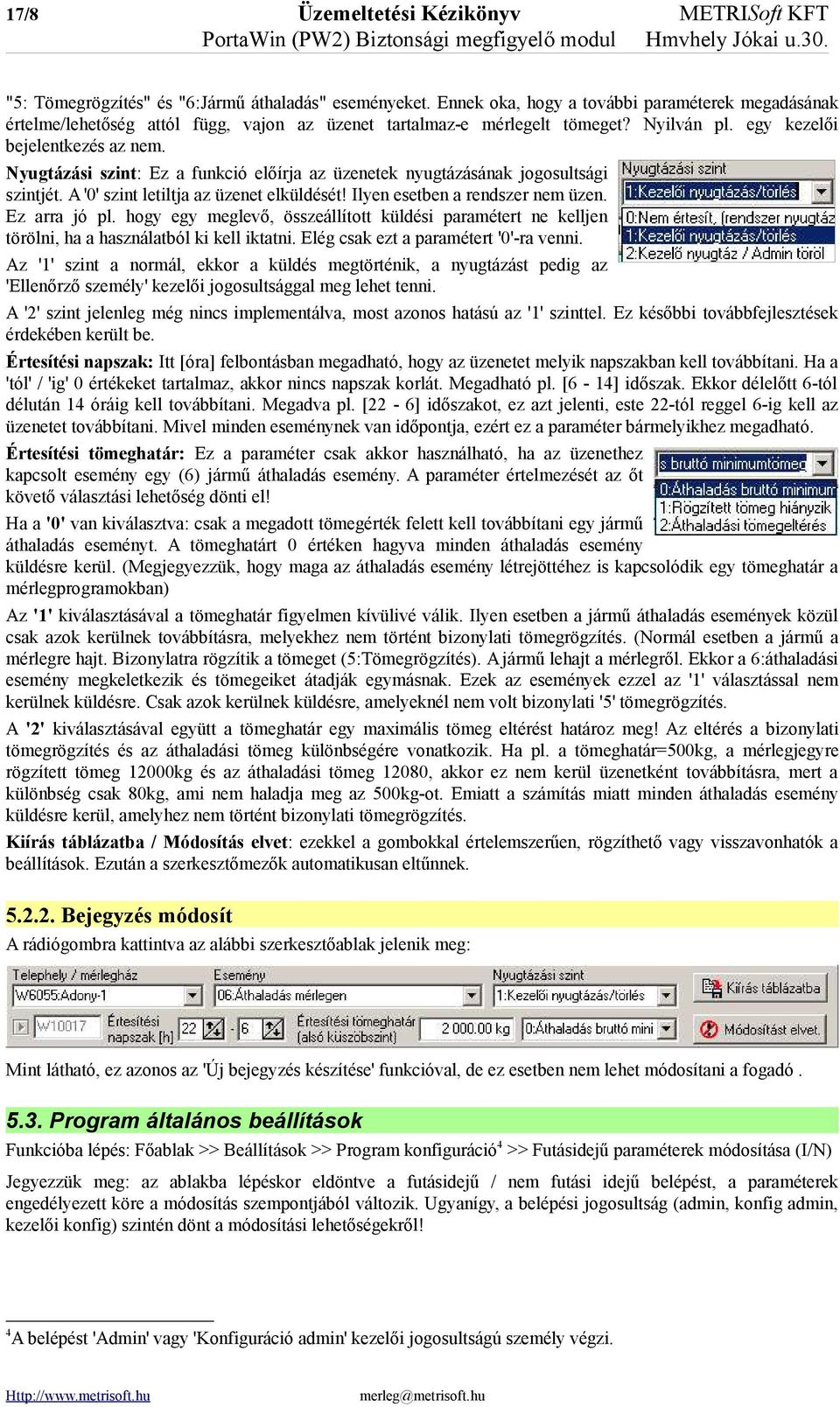

8 17/8 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u.30. "5: Tömegrögzítés" és "6:Jármű áthaladás" eseményeket. Ennek oka, hogy a további paraméterek megadásának értelme/lehetőség attól függ, vajon az üzenet tartalmaz-e mérlegelt tömeget? Nyilván pl. egy kezelői bejelentkezés az nem. Nyugtázási szint: Ez a funkció előírja az üzenetek nyugtázásának jogosultsági szintjét. A '0' szint letiltja az üzenet elküldését! Ilyen esetben a rendszer nem üzen. Ez arra jó pl. hogy egy meglevő, összeállított küldési paramétert ne kelljen törölni, ha a használatból ki kell iktatni. Elég csak ezt a paramétert '0'-ra venni. Az '1' szint a normál, ekkor a küldés megtörténik, a nyugtázást pedig az 'Ellenőrző személy' kezelői jogosultsággal meg lehet tenni. A '2' szint jelenleg még nincs implementálva, most azonos hatású az '1' szinttel. Ez későbbi továbbfejlesztések érdekében került be. Értesítési napszak: Itt [óra] felbontásban megadható, hogy az üzenetet melyik napszakban kell továbbítani. Ha a 'tól' / 'ig' 0 értékeket tartalmaz, akkor nincs napszak korlát. Megadható pl. [6-14] időszak. Ekkor délelőtt 6-tól délután 14 óráig kell továbbítani. Megadva pl. [22-6] időszakot, ez azt jelenti, este 22-tól reggel 6-ig kell az üzenetet továbbítani. Mivel minden eseménynek van időpontja, ezért ez a paraméter bármelyikhez megadható. Értesítési tömeghatár: Ez a paraméter csak akkor használható, ha az üzenethez kapcsolt esemény egy (6) jármű áthaladás esemény. A paraméter értelmezését az őt követő választási lehetőség dönti el! Ha a '0' van kiválasztva: csak a megadott tömegérték felett kell továbbítani egy jármű áthaladás eseményt. A tömeghatárt 0 értéken hagyva minden áthaladás esemény küldésre kerül. (Megjegyezzük, hogy maga az áthaladás esemény létrejöttéhez is kapcsolódik egy tömeghatár a mérlegprogramokban) Az '1' kiválasztásával a tömeghatár figyelmen kívülivé válik. Ilyen esetben a jármű áthaladás események közül csak azok kerülnek továbbításra, melyekhez nem történt bizonylati tömegrögzítés. (Normál esetben a jármű a mérlegre hajt. Bizonylatra rögzítik a tömeget (5:Tömegrögzítés). A jármű lehajt a mérlegről. Ekkor a 6:áthaladási esemény megkeletkezik és tömegeiket átadják egymásnak. Ezek az események ezzel az '1' választással nem kerülnek küldésre. Csak azok kerülnek küldésre, amelyeknél nem volt bizonylati '5' tömegrögzítés. A '2' kiválasztásával együtt a tömeghatár egy maximális tömeg eltérést határoz meg! Az eltérés a bizonylati tömegrögzítés és az áthaladási tömeg különbségére vonatkozik. Ha pl. a tömeghatár=500kg, a mérlegjegyre rögzített tömeg 12000kg és az áthaladási tömeg 12080, akkor ez nem kerül üzenetként továbbításra, mert a különbség csak 80kg, ami nem haladja meg az 500kg-ot. Emiatt a számítás miatt minden áthaladás esemény küldésre kerül, amelyhez nem történt bizonylati tömegrögzítés. Kiírás táblázatba / Módosítás elvet: ezekkel a gombokkal értelemszerűen, rögzíthető vagy visszavonhatók a beállítások. Ezután a szerkesztőmezők automatikusan eltűnnek Bejegyzés módosít A rádiógombra kattintva az alábbi szerkesztőablak jelenik meg: Mint látható, ez azonos az 'Új bejegyzés készítése' funkcióval, de ez esetben nem lehet módosítani a fogadó Program általános beállítások Funkcióba lépés: Főablak >> Beállítások >> Program konfiguráció 4 >> Futásidejű paraméterek módosítása (I/N) Jegyezzük meg: az ablakba lépéskor eldöntve a futásidejű / nem futási idejű belépést, a paraméterek engedélyezett köre a módosítás szempontjából változik. Ugyanígy, a belépési jogosultság (admin, konfig admin, kezelői konfig) szintén dönt a módosítási lehetőségekről! 4 A belépést 'Admin' vagy 'Konfiguráció admin' kezelői jogosultságú személy végzi. merleg@metrisoft.hu

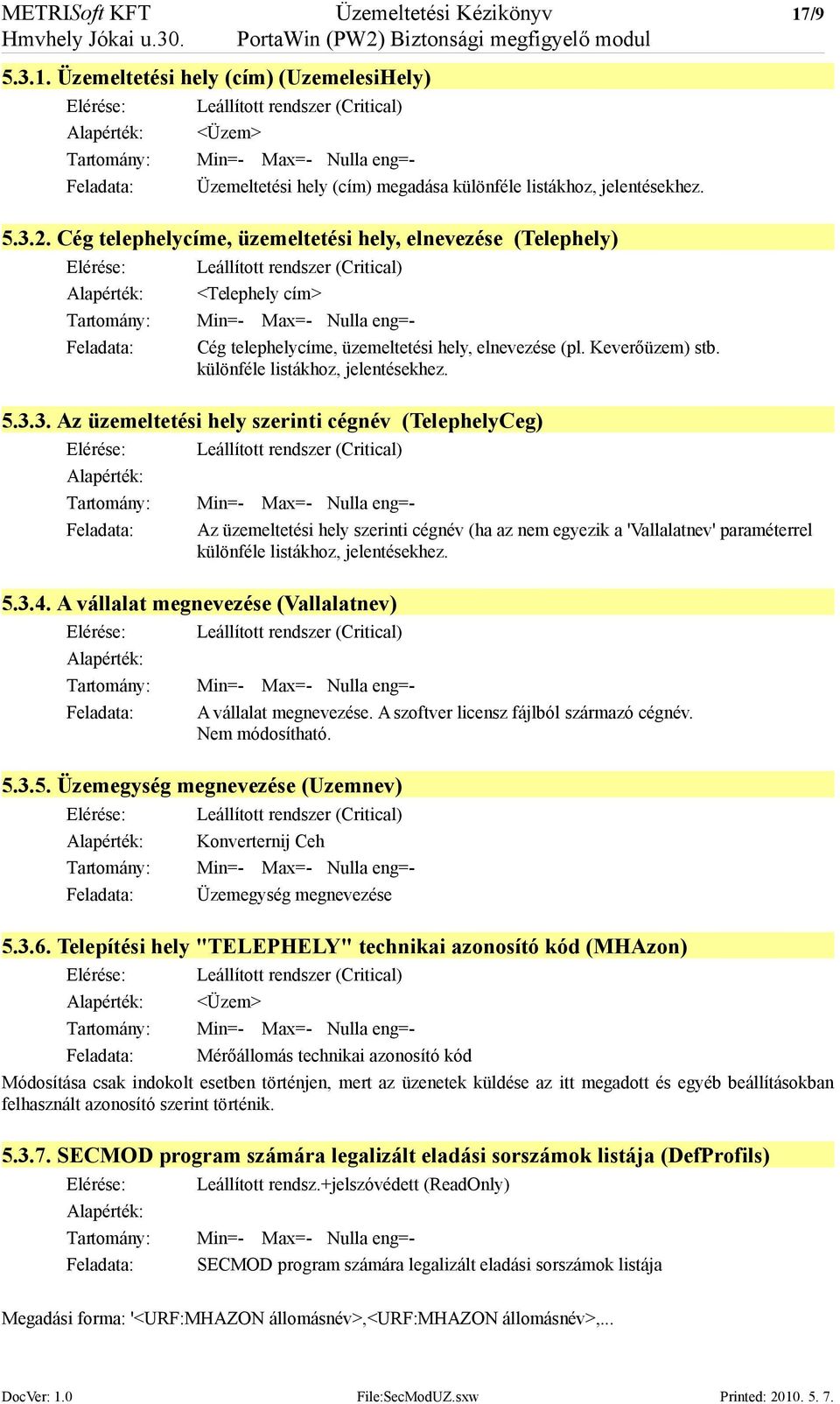

9 METRISoft KFT Üzemeltetési Kézikönyv 17/9 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Üzemeltetési hely (cím) (UzemelesiHely) Leállított rendszer (Critical) <Üzem> Üzemeltetési hely (cím) megadása különféle listákhoz, jelentésekhez Cég telephelycíme, üzemeltetési hely, elnevezése (Telephely) Leállított rendszer (Critical) <Telephely cím> Cég telephelycíme, üzemeltetési hely, elnevezése (pl. Keverőüzem) stb. különféle listákhoz, jelentésekhez Az üzemeltetési hely szerinti cégnév (TelephelyCeg) Leállított rendszer (Critical) Az üzemeltetési hely szerinti cégnév (ha az nem egyezik a 'Vallalatnev' paraméterrel különféle listákhoz, jelentésekhez A vállalat megnevezése (Vallalatnev) Leállított rendszer (Critical) A vállalat megnevezése. A szoftver licensz fájlból származó cégnév. Nem módosítható Üzemegység megnevezése (Uzemnev) Leállított rendszer (Critical) Konverternij Ceh Üzemegység megnevezése Telepítési hely "TELEPHELY" technikai azonosító kód (MHAzon) Leállított rendszer (Critical) <Üzem> Mérőállomás technikai azonosító kód Módosítása csak indokolt esetben történjen, mert az üzenetek küldése az itt megadott és egyéb beállításokban felhasznált azonosító szerint történik SECMOD program számára legalizált eladási sorszámok listája (DefProfils) SECMOD program számára legalizált eladási sorszámok listája Megadási forma: '<URF:MHAZON állomásnév>,<urf:mhazon állomásnév>,... DocVer: 1.0 File:SecModUZ.sxw Printed:

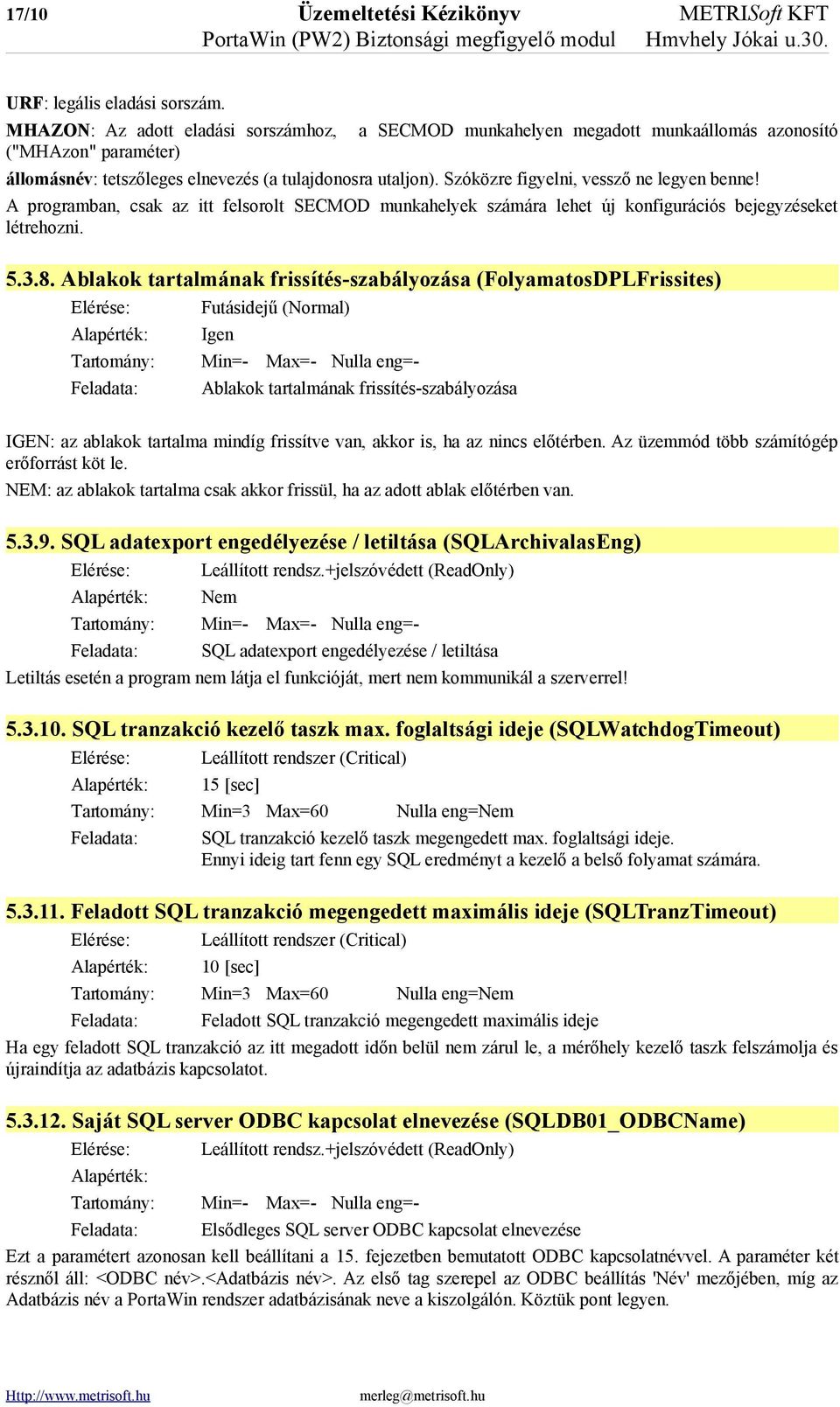

10 17/10 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u.30. URF: legális eladási sorszám. MHAZON: Az adott eladási sorszámhoz, ("MHAzon" paraméter) a SECMOD munkahelyen megadott munkaállomás azonosító állomásnév: tetszőleges elnevezés (a tulajdonosra utaljon). Szóközre figyelni, vessző ne legyen benne! A programban, csak az itt felsorolt SECMOD munkahelyek számára lehet új konfigurációs bejegyzéseket létrehozni Ablakok tartalmának frissítés-szabályozása (FolyamatosDPLFrissites) Futásidejű (Normal) Igen Ablakok tartalmának frissítés-szabályozása IGEN: az ablakok tartalma mindíg frissítve van, akkor is, ha az nincs előtérben. Az üzemmód több számítógép erőforrást köt le. NEM: az ablakok tartalma csak akkor frissül, ha az adott ablak előtérben van SQL adatexport engedélyezése / letiltása (SQLArchivalasEng) Nem SQL adatexport engedélyezése / letiltása Letiltás esetén a program nem látja el funkcióját, mert nem kommunikál a szerverrel! SQL tranzakció kezelő taszk max. foglaltsági ideje (SQLWatchdogTimeout) Leállított rendszer (Critical) 15 [sec] Tartomány: Min=3 Max=60 Nulla eng=nem SQL tranzakció kezelő taszk megengedett max. foglaltsági ideje. Ennyi ideig tart fenn egy SQL eredményt a kezelő a belső folyamat számára Feladott SQL tranzakció megengedett maximális ideje (SQLTranzTimeout) Leállított rendszer (Critical) 10 [sec] Tartomány: Min=3 Max=60 Nulla eng=nem Feladott SQL tranzakció megengedett maximális ideje Ha egy feladott SQL tranzakció az itt megadott időn belül nem zárul le, a mérőhely kezelő taszk felszámolja és újraindítja az adatbázis kapcsolatot Saját SQL server ODBC kapcsolat elnevezése (SQLDB01_ODBCName) Elsődleges SQL server ODBC kapcsolat elnevezése Ezt a paramétert azonosan kell beállítani a 15. fejezetben bemutatott ODBC kapcsolatnévvel. A paraméter két résznől áll: <ODBC név>.<adatbázis név>. Az első tag szerepel az ODBC beállítás 'Név' mezőjében, míg az Adatbázis név a PortaWin rendszer adatbázisának neve a kiszolgálón. Köztük pont legyen. merleg@metrisoft.hu

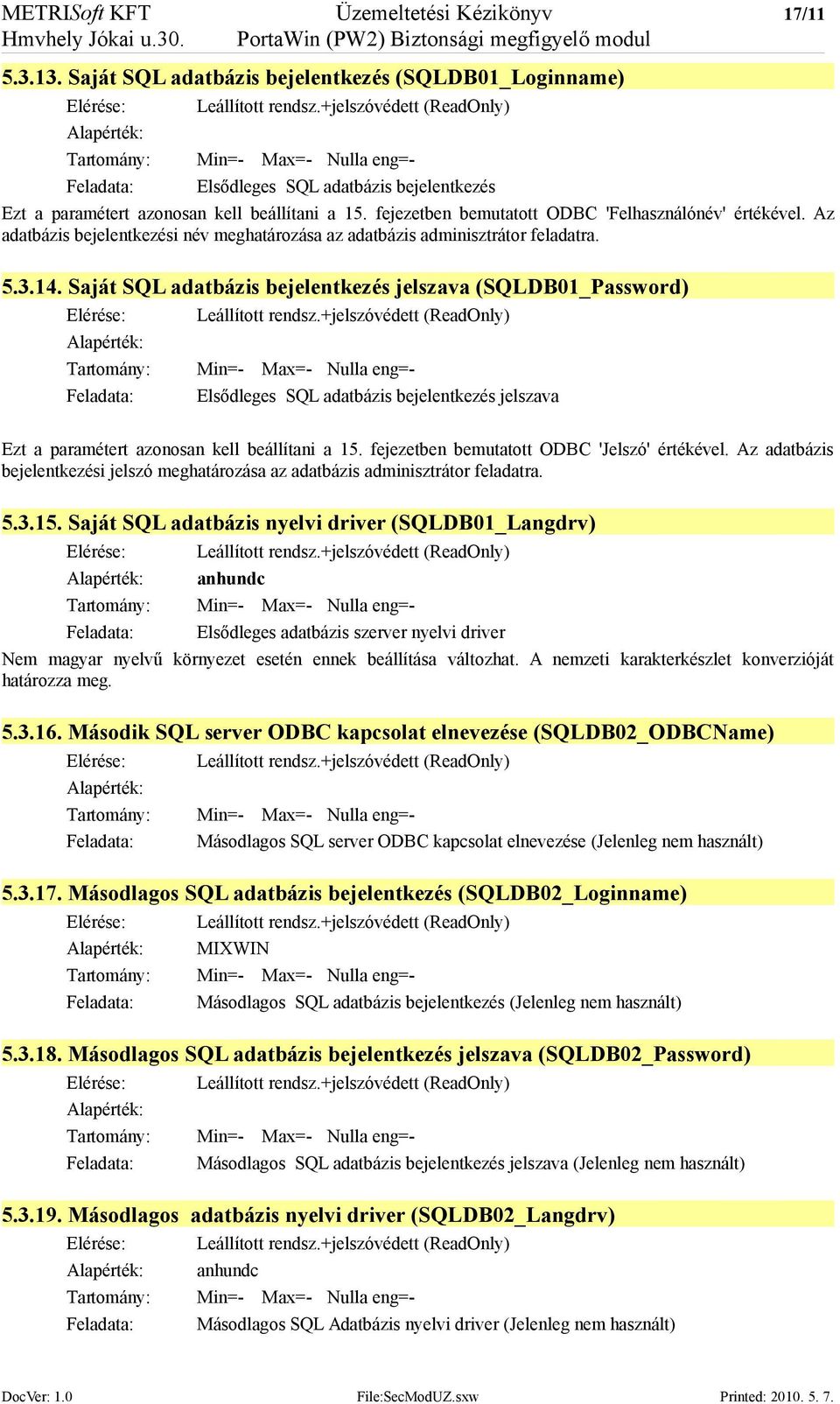

11 METRISoft KFT Üzemeltetési Kézikönyv 17/11 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Saját SQL adatbázis bejelentkezés (SQLDB01_Loginname) Elsődleges SQL adatbázis bejelentkezés Ezt a paramétert azonosan kell beállítani a 15. fejezetben bemutatott ODBC 'Felhasználónév' értékével. Az adatbázis bejelentkezési név meghatározása az adatbázis adminisztrátor feladatra Saját SQL adatbázis bejelentkezés jelszava (SQLDB01_Password) Elsődleges SQL adatbázis bejelentkezés jelszava Ezt a paramétert azonosan kell beállítani a 15. fejezetben bemutatott ODBC 'Jelszó' értékével. Az adatbázis bejelentkezési jelszó meghatározása az adatbázis adminisztrátor feladatra Saját SQL adatbázis nyelvi driver (SQLDB01_Langdrv) anhundc Elsődleges adatbázis szerver nyelvi driver Nem magyar nyelvű környezet esetén ennek beállítása változhat. A nemzeti karakterkészlet konverzióját határozza meg Második SQL server ODBC kapcsolat elnevezése (SQLDB02_ODBCName) Másodlagos SQL server ODBC kapcsolat elnevezése (Jelenleg nem használt) Másodlagos SQL adatbázis bejelentkezés (SQLDB02_Loginname) MIXWIN Másodlagos SQL adatbázis bejelentkezés (Jelenleg nem használt) Másodlagos SQL adatbázis bejelentkezés jelszava (SQLDB02_Password) Másodlagos SQL adatbázis bejelentkezés jelszava (Jelenleg nem használt) Másodlagos adatbázis nyelvi driver (SQLDB02_Langdrv) anhundc Másodlagos SQL Adatbázis nyelvi driver (Jelenleg nem használt) DocVer: 1.0 File:SecModUZ.sxw Printed:

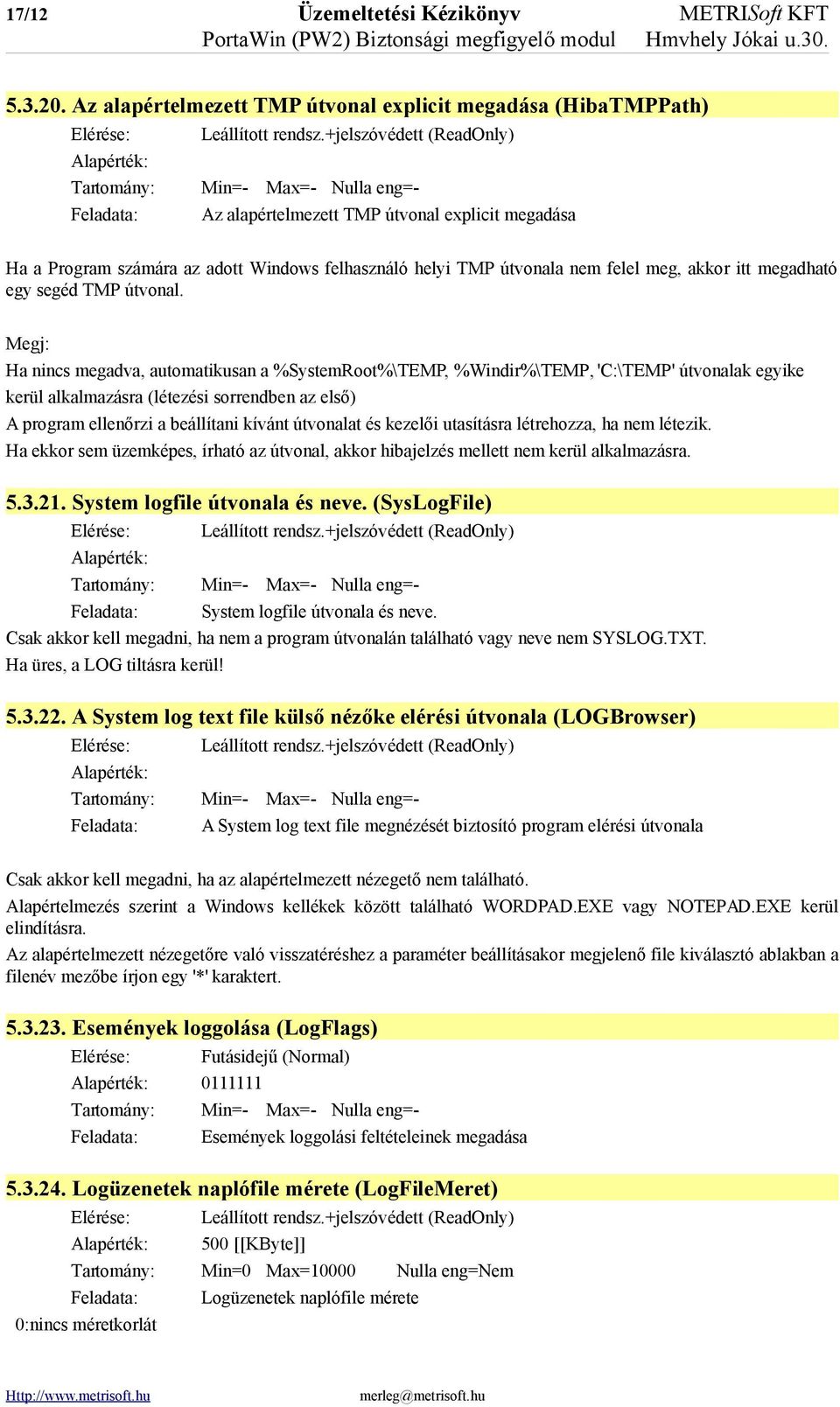

12 17/12 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u Az alapértelmezett TMP útvonal explicit megadása (HibaTMPPath) Az alapértelmezett TMP útvonal explicit megadása Ha a Program számára az adott Windows felhasználó helyi TMP útvonala nem felel meg, akkor itt megadható egy segéd TMP útvonal. Megj: Ha nincs megadva, automatikusan a %SystemRoot%\TEMP, %Windir%\TEMP, 'C:\TEMP' útvonalak egyike kerül alkalmazásra (létezési sorrendben az első) A program ellenőrzi a beállítani kívánt útvonalat és kezelői utasításra létrehozza, ha nem létezik. Ha ekkor sem üzemképes, írható az útvonal, akkor hibajelzés mellett nem kerül alkalmazásra System logfile útvonala és neve. (SysLogFile) System logfile útvonala és neve. Csak akkor kell megadni, ha nem a program útvonalán található vagy neve nem SYSLOG.TXT. Ha üres, a LOG tiltásra kerül! A System log text file külső nézőke elérési útvonala (LOGBrowser) A System log text file megnézését biztosító program elérési útvonala Csak akkor kell megadni, ha az alapértelmezett nézegető nem található. Alapértelmezés szerint a Windows kellékek között található WORDPAD.EXE vagy NOTEPAD.EXE kerül elindításra. Az alapértelmezett nézegetőre való visszatéréshez a paraméter beállításakor megjelenő file kiválasztó ablakban a filenév mezőbe írjon egy '*' karaktert Események loggolása (LogFlags) Futásidejű (Normal) Események loggolási feltételeinek megadása Logüzenetek naplófile mérete (LogFileMeret) 500 [[KByte]] Tartomány: Min=0 Max=10000 Nulla eng=nem Logüzenetek naplófile mérete 0:nincs méretkorlát merleg@metrisoft.hu

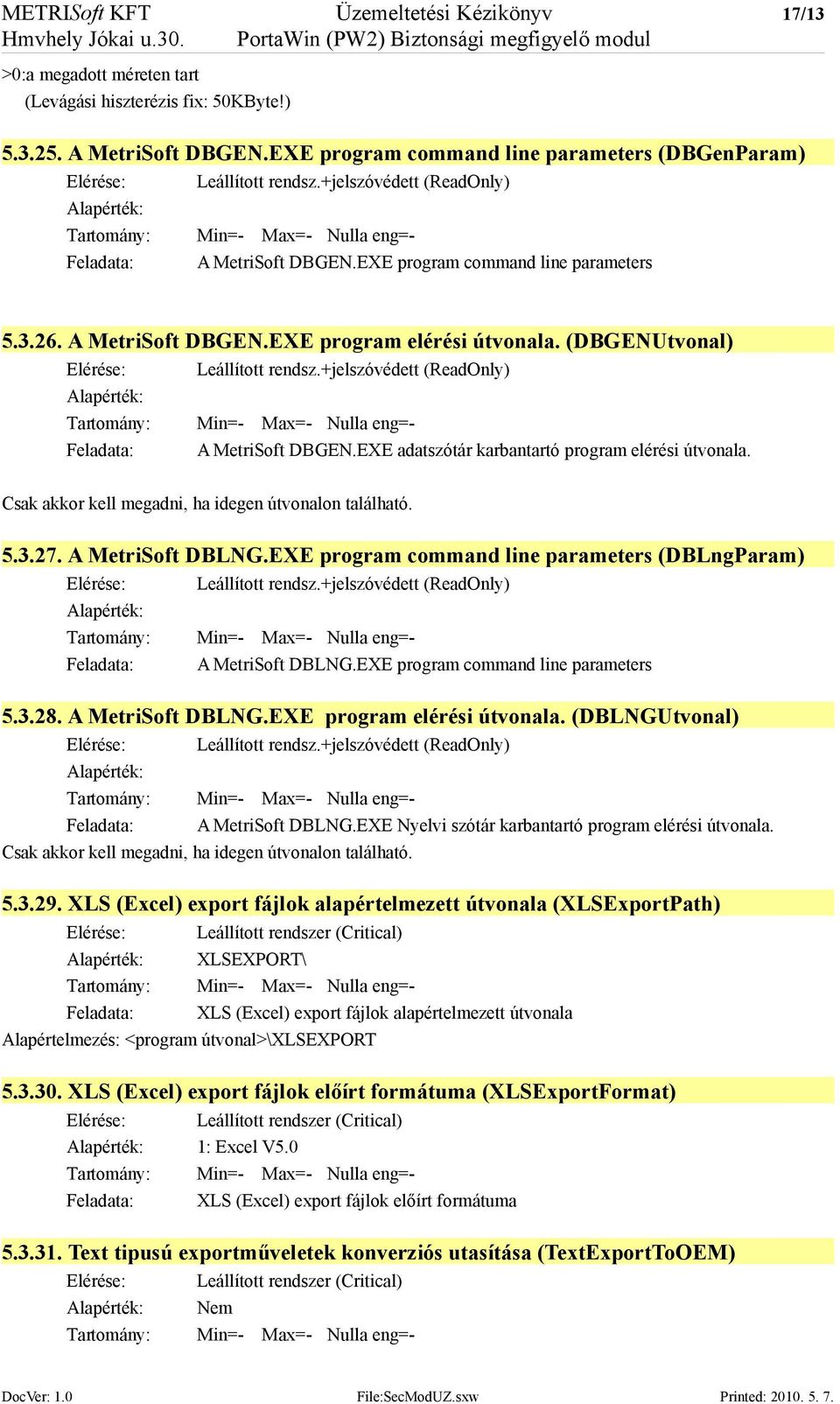

13 METRISoft KFT Üzemeltetési Kézikönyv 17/13 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul >0:a megadott méreten tart (Levágási hiszterézis fix: 50KByte!) A MetriSoft DBGEN.EXE program command line parameters (DBGenParam) A MetriSoft DBGEN.EXE program command line parameters A MetriSoft DBGEN.EXE program elérési útvonala. (DBGENUtvonal) A MetriSoft DBGEN.EXE adatszótár karbantartó program elérési útvonala. Csak akkor kell megadni, ha idegen útvonalon található A MetriSoft DBLNG.EXE program command line parameters (DBLngParam) A MetriSoft DBLNG.EXE program command line parameters A MetriSoft DBLNG.EXE program elérési útvonala. (DBLNGUtvonal) A MetriSoft DBLNG.EXE Nyelvi szótár karbantartó program elérési útvonala. Csak akkor kell megadni, ha idegen útvonalon található XLS (Excel) export fájlok alapértelmezett útvonala (XLSExportPath) Leállított rendszer (Critical) XLSEXPORT\ XLS (Excel) export fájlok alapértelmezett útvonala Alapértelmezés: <program útvonal>\xlsexport XLS (Excel) export fájlok előírt formátuma (XLSExportFormat) Leállított rendszer (Critical) 1: Excel V5.0 XLS (Excel) export fájlok előírt formátuma Text tipusú exportműveletek konverziós utasítása (TextExportToOEM) Leállított rendszer (Critical) Nem DocVer: 1.0 File:SecModUZ.sxw Printed:

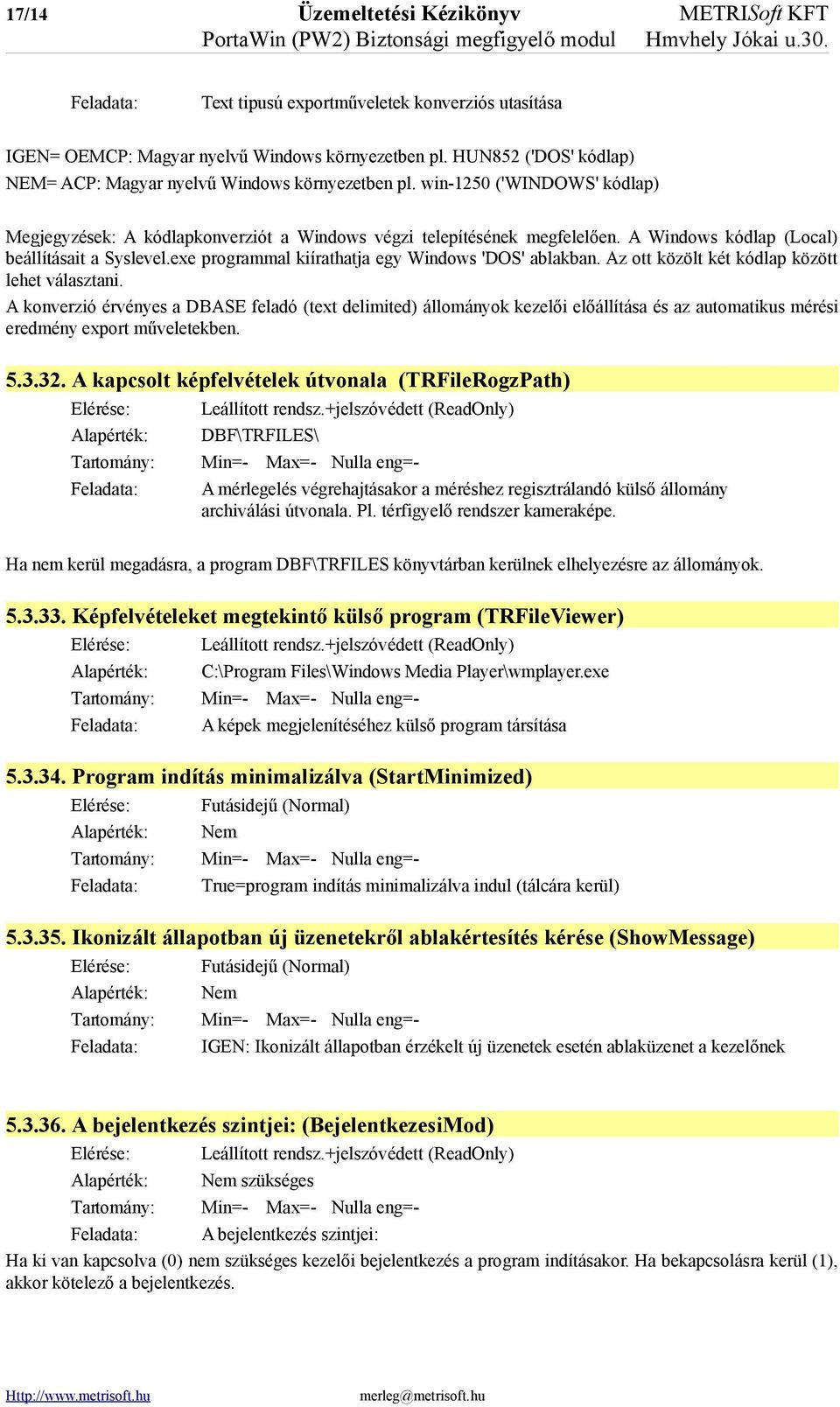

14 17/14 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u.30. Text tipusú exportműveletek konverziós utasítása IGEN= OEMCP: Magyar nyelvű Windows környezetben pl. HUN852 ('DOS' kódlap) NEM= ACP: Magyar nyelvű Windows környezetben pl. win-1250 ('WINDOWS' kódlap) Megjegyzések: A kódlapkonverziót a Windows végzi telepítésének megfelelően. A Windows kódlap (Local) beállításait a Syslevel.exe programmal kiírathatja egy Windows 'DOS' ablakban. Az ott közölt két kódlap között lehet választani. A konverzió érvényes a DBASE feladó (text delimited) állományok kezelői előállítása és az automatikus mérési eredmény export műveletekben A kapcsolt képfelvételek útvonala (TRFileRogzPath) DBF\TRFILES\ A mérlegelés végrehajtásakor a méréshez regisztrálandó külső állomány archiválási útvonala. Pl. térfigyelő rendszer kameraképe. Ha nem kerül megadásra, a program DBF\TRFILES könyvtárban kerülnek elhelyezésre az állományok Képfelvételeket megtekintő külső program (TRFileViewer) C:\Program Files\Windows Media Player\wmplayer.exe A képek megjelenítéséhez külső program társítása Program indítás minimalizálva (StartMinimized) Futásidejű (Normal) Nem True=program indítás minimalizálva indul (tálcára kerül) Ikonizált állapotban új üzenetekről ablakértesítés kérése (ShowMessage) Futásidejű (Normal) Nem IGEN: Ikonizált állapotban érzékelt új üzenetek esetén ablaküzenet a kezelőnek A bejelentkezés szintjei: (BejelentkezesiMod) Nem szükséges A bejelentkezés szintjei: Ha ki van kapcsolva (0) nem szükséges kezelői bejelentkezés a program indításakor. Ha bekapcsolásra kerül (1), akkor kötelező a bejelentkezés. merleg@metrisoft.hu

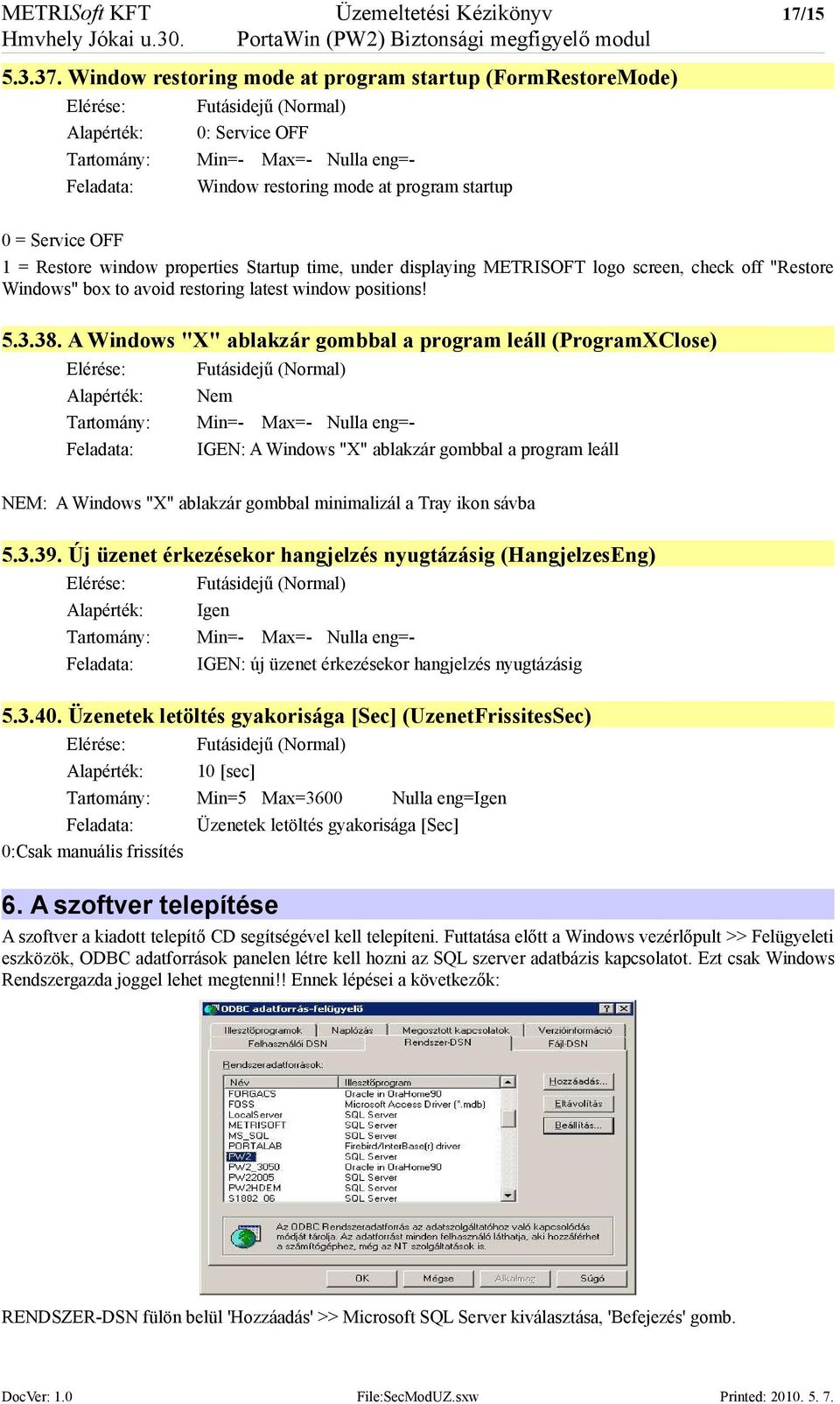

15 METRISoft KFT Üzemeltetési Kézikönyv 17/15 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Window restoring mode at program startup (FormRestoreMode) Futásidejű (Normal) 0: Service OFF Window restoring mode at program startup 0 = Service OFF 1 = Restore window properties Startup time, under displaying METRISOFT logo screen, check off "Restore Windows" box to avoid restoring latest window positions! A Windows "X" ablakzár gombbal a program leáll (ProgramXClose) Futásidejű (Normal) Nem IGEN: A Windows "X" ablakzár gombbal a program leáll NEM: A Windows "X" ablakzár gombbal minimalizál a Tray ikon sávba Új üzenet érkezésekor hangjelzés nyugtázásig (HangjelzesEng) Futásidejű (Normal) Igen IGEN: új üzenet érkezésekor hangjelzés nyugtázásig Üzenetek letöltés gyakorisága [Sec] (UzenetFrissitesSec) Futásidejű (Normal) 10 [sec] Tartomány: Min=5 Max=3600 Nulla eng=igen 0:Csak manuális frissítés 6. A szoftver telepítése Üzenetek letöltés gyakorisága [Sec] A szoftver a kiadott telepítő CD segítségével kell telepíteni. Futtatása előtt a Windows vezérlőpult >> Felügyeleti eszközök, ODBC adatforrások panelen létre kell hozni az SQL szerver adatbázis kapcsolatot. Ezt csak Windows Rendszergazda joggel lehet megtenni!! Ennek lépései a következők: RENDSZER-DSN fülön belül 'Hozzáadás' >> Microsoft SQL Server kiválasztása, 'Befejezés' gomb. DocVer: 1.0 File:SecModUZ.sxw Printed:

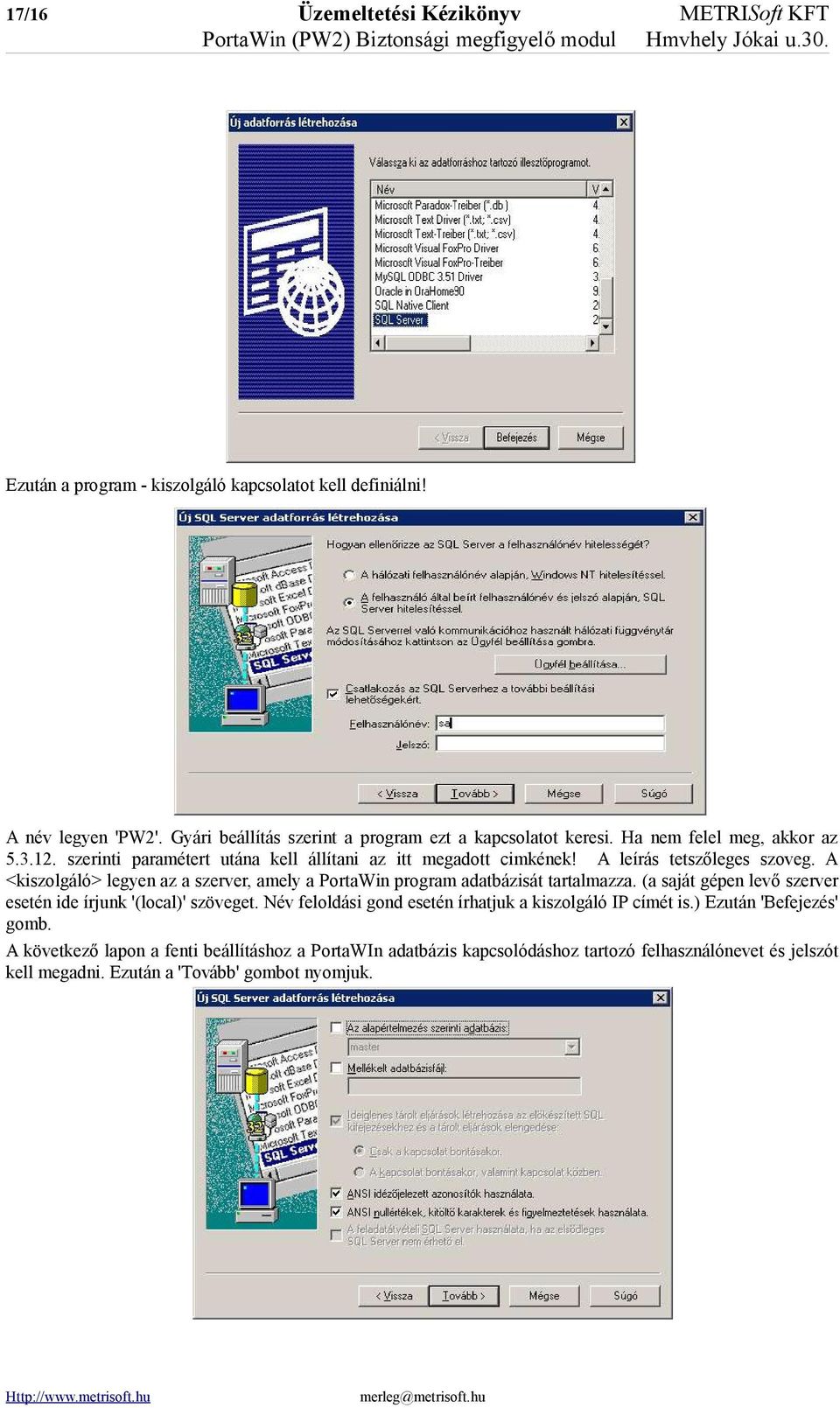

16 17/16 Üzemeltetési Kézikönyv METRISoft KFT PortaWin (PW2) Biztonsági megfigyelő modul Hmvhely Jókai u.30. Ezután a program - kiszolgáló kapcsolatot kell definiálni! A név legyen 'PW2'. Gyári beállítás szerint a program ezt a kapcsolatot keresi. Ha nem felel meg, akkor az szerinti paramétert utána kell állítani az itt megadott cimkének! A leírás tetszőleges szoveg. A <kiszolgáló> legyen az a szerver, amely a PortaWin program adatbázisát tartalmazza. (a saját gépen levő szerver esetén ide írjunk '(local)' szöveget. Név feloldási gond esetén írhatjuk a kiszolgáló IP címét is.) Ezután 'Befejezés' gomb. A következő lapon a fenti beállításhoz a PortaWIn adatbázis kapcsolódáshoz tartozó felhasználónevet és jelszót kell megadni. Ezután a 'Tovább' gombot nyomjuk. merleg@metrisoft.hu

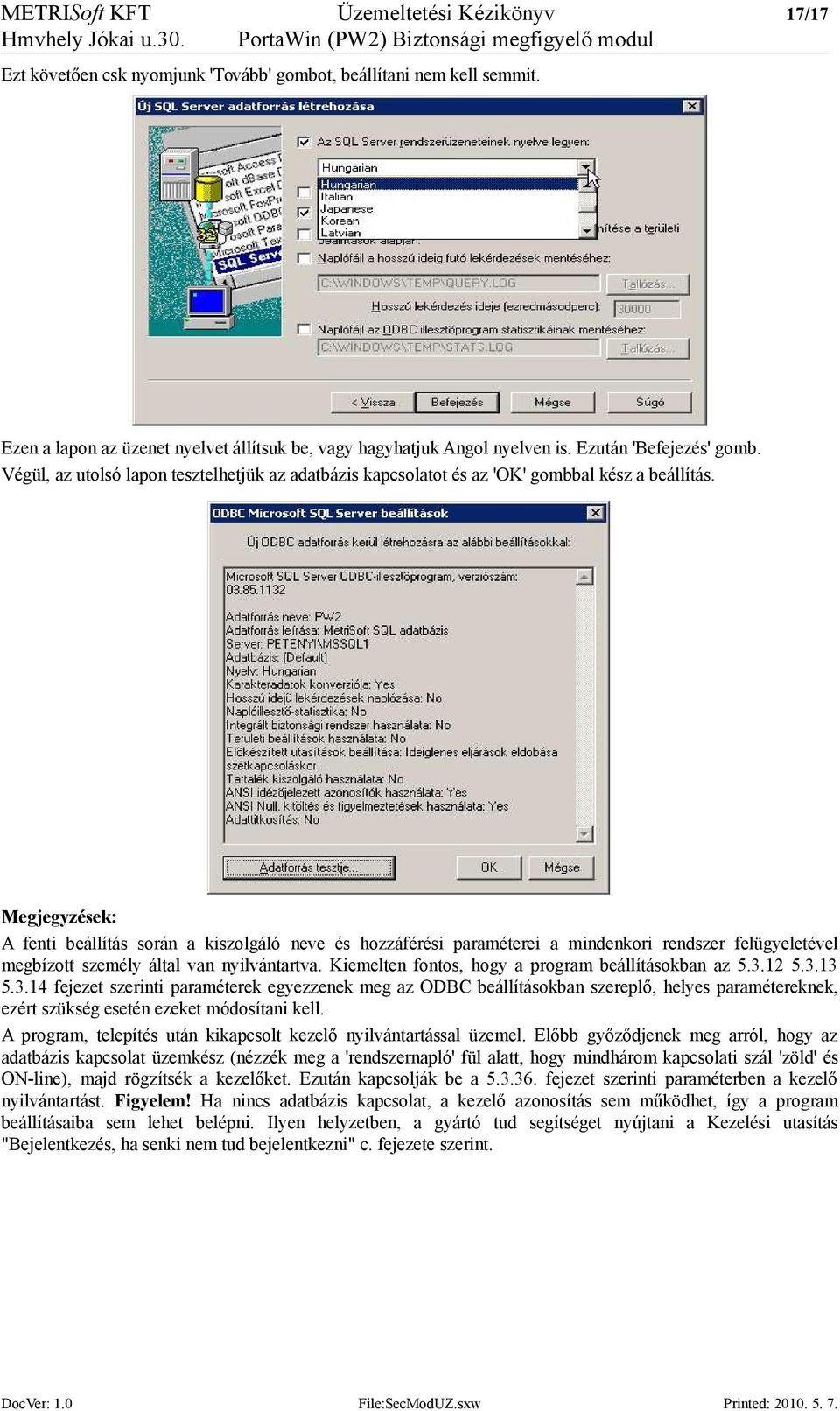

17 METRISoft KFT Üzemeltetési Kézikönyv 17/17 Hmvhely Jókai u.30. PortaWin (PW2) Biztonsági megfigyelő modul Ezt követően csk nyomjunk 'Tovább' gombot, beállítani nem kell semmit. Ezen a lapon az üzenet nyelvet állítsuk be, vagy hagyhatjuk Angol nyelven is. Ezután 'Befejezés' gomb. Végül, az utolsó lapon tesztelhetjük az adatbázis kapcsolatot és az 'OK' gombbal kész a beállítás. Megjegyzések: A fenti beállítás során a kiszolgáló neve és hozzáférési paraméterei a mindenkori rendszer felügyeletével megbízott személy által van nyilvántartva. Kiemelten fontos, hogy a program beállításokban az fejezet szerinti paraméterek egyezzenek meg az ODBC beállításokban szereplő, helyes paramétereknek, ezért szükség esetén ezeket módosítani kell. A program, telepítés után kikapcsolt kezelő nyilvántartással üzemel. Előbb győződjenek meg arról, hogy az adatbázis kapcsolat üzemkész (nézzék meg a 'rendszernapló' fül alatt, hogy mindhárom kapcsolati szál 'zöld' és ON-line), majd rögzítsék a kezelőket. Ezután kapcsolják be a fejezet szerinti paraméterben a kezelő nyilvántartást. Figyelem! Ha nincs adatbázis kapcsolat, a kezelő azonosítás sem működhet, így a program beállításaiba sem lehet belépni. Ilyen helyzetben, a gyártó tud segítséget nyújtani a Kezelési utasítás "Bejelentkezés, ha senki nem tud bejelentkezni" c. fejezete szerint. DocVer: 1.0 File:SecModUZ.sxw Printed:
