1 GRUNDFOS KEZELÉSI UTASÍTÁSOK DTS Dosing tank station Telepítési és üzemeltetési utasítás

2 Magyar (HU) Magyar (HU) Telepítési és üzemeltetési utasítás Az eredeti angol változat fordítása TARTALOMJEGYZÉK Oldal 1. Biztonsági utasítások A dokumentum célja, rendeltetése A figyelmezetetések felismerhetősége A személyzet oktatása és minősítése Biztonsági figyelmeztetések az üzemeltető/kezelő számára A telepítési, ellenőrzési és karbantartási munkákra vonatkozó biztonsági feliratok 3 2. Termékismertetö Rendeltetésszerű használat Azonosítás 3 3. Műszaki adatok Üzemeltetési körülmények Elektromos adatok Hidraulikus adatok Méretek A közeggel érintkező anyagok 8 4. Szerkezet és funkció Termék áttekintés 9 5. Üzembe helyezés Szállítás és tárolás Telepítés Tömörség-ellenőrzés Elektromos csatlakozás Működtetés Karbantartás Tisztítás Szerviz Tartozékok, pótalkatrészek Hulladékkezelés Függelék Mellékelt dokumentáció Egyéb dokumentáció 12 A telepítés előtt olvassuk el a szerelési és üzemeltetési utasítást. A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat, és szakmai ajánlásokat. Olvassa el a felhasznált komponensekre vonatkozó telepítési és üzemeltetési utasításokat. 1. Biztonsági utasítások 1.1 A dokumentum célja, rendeltetése Ezek a telepítési és üzemeltetési utasítások, a vonatkozó komponensek utasításaival együtt, a DTS tartályos adagolóállomások üzembe helyezéséhez és kezeléséhez szükséges minden információt tartalmaznak. Ha további információkra van szüksége, vagy felmerül valamilyen probléma, amely nincs részletesen ismertetve ebben a kézikönyvben, akkor lépjen kapcsolatba a legközelebbi Grundfos vállalattal. 1.2 A figyelmezetetések felismerhetősége Magára a rendszerre vonatkozó információk, pl. a folyadékvezetékek csatlakozásai mindenkor tisztán olvashatók legyenek A dokumentumban alkalmazott jelölések Megjegyz. Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ha ezeket a biztonsági utasításokat nem tartják be, az a berendezés hibás működését vagy sérülését okozhatja. A megjegyzések és utasítások egyszerűbbé, és biztonságosabbá teszik az üzemeltetést. 1.3 A személyzet oktatása és minősítése A kezelésért, karbantartásért, ellenőrzésért és teleptésért felelős személyzet legyen megfelelően képzett ezen munkák elvégzésére. Az üzemeltetőnek a felelősségi területeket, a személyzet fölötti felügyeletet és a személyzet kötelezettségeit pontosan meg kell határoznia. Ha a személyzetnek nincsenek meg a szükséges ismeretei, akkor megfelelő képzésben és oktatásban kell részesíteni. Ha szükséges, az oktatást a szivattyú üzemeltetőjének kérésére a gyártó vagy a forgalmazó is megadhatja. Az üzemeltetőnek gondoskodnia kell arról, hogy a személyzet megértse ennek a kézikönyvnek a tartalmát. 1.4 Biztonsági figyelmeztetések az üzemeltető/kezelő számára A rendszer veszélyesen forró vagy hideg részeit védeni kell a véletlen érintéstől. Semmilyen, a mozgó részek véletlen érintése elleni védelmet nem szabad eltávolítani, ha a rendszer üzemel. Az elszivárgó veszélyes közeget (pl. forró, mérgező) úgy kell elterelni, hogy az ne jelenthessen veszélyt az emberek egészségére és a környezetre. A törvényi előírásokat be kell tartani. 2

3 1.5 A telepítési, ellenőrzési és karbantartási munkákra vonatkozó biztonsági feliratok Az üzemeltetőnek gondoskodnia kell arról, hogy minden karbantartási, ellenőrzési és telepítési munkát arra jogosult és megfelelően képzett olyan személyek végezzenek el, akik megfelelő oktatásban részesültek. A rendszeren bármilyen munkavégzést csak akkor szabad megkezdeni, ha a rendszert leállították. A rendszer leállítása során a jelen kézikönyvben ismertetett eljárásokat kell követni. A rendszer egészségre veszélyes közeget tartalmazó részeit meg kell tisztítani. Minden biztonsági és védelmi berendezést azonnal vissza kell kapcsolni, amint a munkát befejezték. Olvassa el az újraindítás előtt az 5. Üzembe helyezés című részben ismertetett pontokat. Gondoskodjon arról, hogy a rendszer alkalmas legyen a felhasznált adagolt közeg kezelésére. Tartsa be a felhasznált vegyszerek gyártója által megadott biztonsági szabályokat. Javítást kiképzett és felhatalmazott szakember végezhet. Viseljen védőöltözetet (kesztyűt és szemüveget), amikor a rendszeren, a csatlakozásokon vagy a csővezetéken végez munkát. A közeggel érintkező alkatrészek vegyszerállósága, függ magától a közegtől, a közeg hőmérsékletétől és az üzemi nyomástól. Ügyeljen arra, hogy a közeggel érintkező alkatrészek vegyileg ellenállóak legyenek az adagolt közeggel szemben, az adott működési feltételek mellett. 2. Termékismertetö A DTS tartályos adagolóállomások egy opcionális berendezéssel ellátott tartályból és a megadott Grundfos adagolószivattyúhoz való opcionális előkészítésből állnak. Lásd a Típus című részt. 2.1 Rendeltetésszerű használat A DTS tartályos adagolóállomások célja bizonyos folyadék állapotú közegek tárolása és adagolása. A DTS tartályos adagolóállomások működési biztonsága csak akkor biztosított, ha azokat a 3. Műszaki adatok című részben megadott értékeknek megfelelően használják. A meghatározott határértékeket átlépni tilos. A DTS tartályos adagolóállomásokat csak a műszaki személyzet üzemeltetheti, a telepítési és üzemeltetési útmutatónak megfelelően. A DTS tartályos adagolóállomásokon változtatásokat és átalakításokat kizárólag a gyártó beleegyezésével szabad elvégezni. A gyártó által jóváhagyott eredeti pótalkatrészek és tartozékok használata biztonságos. Az itt ismertetettől eltérő használat nem rendeltetésszerű. A Grundfos a nem megfelelő használatból származó károkért nem tehető felelőssé Előre látható rendellenes használat A DTS tartályos adagolóállomások rendeltetésszerűen nem használhatók robbanékony, gáznemű, nagy viszkozitású, szilárd közeg, vagy koptató hatású illetve hosszú szálú komponenseket tartalmazó közegek adagolására. Kísérje figyelemmel az adagolt közeg jellemzőit üzemi körülmények között. A DTS tartályos adagolóállomásokat nem tervezték a 3. Műszaki adatok című részben ismertetett feltételektől eltérő üzemi körülmények közötti működésre. Magyar (HU) 2.2 Azonosítás Adattábla 1 2 DTS 60T 0034RVE1A0G S/N: V 50/60Hz 0,09 kw P Made in Germany 7 6 TM ábra DTS adattábla Tétel Leírás 1 Típuskód 2 Gyártási szám Feszültség [V] 3* Frekvencia [Hz] Teljesítmény [kw] 4 Cikkszám 5 Gyártó ország 6 Az év és hét kódja 7* A minősítés jele, CE jelölés, stb. * DTS elektromos keverők 3

4 Magyar (HU) Típus Példa DTS 100 T RE E 4 A 1 H A termék típusa Többfunkciós szelep DTS Tartályos adagolóállomás A Nélkül G Többfunkciós szelep PV/V Tartályméret H Többfunkciós szelep PV/E liter I Többfunkciós szelep PV/T liter liter Feltöltőkészlet liter 0 Nélkül liter 1 Feltöltő armatúra PVC/E golyósszeleppel liter 2 Oldó garat A tartály színe Leeresztő szelep T Áttetsző A Nélkül B Fekete B Leeresztő szelep PVC/E Felfogó tálca Befecskendező egység G1/2"-os csatlakozással a folyamathoz 0 Nélkül 0 Nélkül 1 Felfogó tálca 1 Befecskendező egység PVC/V/C 2 Befecskendező egység PP/V/C Csavarfedél 3 Befecskendező egység PVC/E/C 0 Fekete csavarfedél zár nélkül 4 Befecskendező egység PP/E/C 5 Befecskendező egység PVC/T/C Keverő vagy keverőgép 0 Nélkül Nyomóág 1 Kézi keverő PE A Nélkül 2 Eletromos keverőgép, rozsdamentes acél B 10 m PE-tömlő 4/6 mm ( 7,5 l/h-ig) 3 Elektromos keverőgép, PP, szigetelő peremmel C 10 m fonatolt betétű PVC-tömlő 6/12 mm (30 l/h-ig) D 10 m PE-tömlő 9/12 mm (60 l/h-ig) Előkészítés az adagolószivattyúhoz E 10 m PE-tömlő 6/9 mm (30 l/h-ig) 0 Nélkül 1 Előkészítés a DMX 221-hez 50 l/h-ig Szívócső 3 Előkészítés a DDI hez WO Nélkül 4 Előkészítés a Smart Digital DDA, DDC, DDE-hez RV Merev szívólándzsa (RSL) PE/V RE Merev szívólándzsa (RSL) PE/E RT Merev szívólándzsa (RSL) PE/T FV Hajlékony szívócső lábszeleppel (FV) PE/V FE Hajlékony szívócső lábszeleppel (FV) PE/E FT Hajlékony szívócső lábszeleppel (FV) PE/T Anyagkód Poz. PVC PP PE V E T C PV Leírás Polivinil-klorid Polipropilén Polietilén FKM EPDM PTFE Kerámia PVDF 4

5 3. Műszaki adatok 3.1 Üzemeltetési körülmények A közeggel érintkező alkatrészek vegyszerállósága, függ magától a közegtől, a közeg hőmérsékletétől és az üzemi nyomástól. Ügyeljen arra, hogy a közeggel érintkező alkatrészek vegyileg ellenállóak legyenek az adagolt közeggel szemben, az adott működési feltételek mellett Adagolótartály Min. /Max. tárolási hőmérséklet: -20 C C Min. /Max. környezeti hőmérséklet: -20 C C Min. /Max. közeghőmérséklet: -20 C C Az adagolt közegnek folyékony halmazállapotúnak kell lennie. Híg folyós (max. 200 mpas), nem robbanásveszélyes koptató vagy hosszú szálas komponensektől mentes adagolt közeg. Nem szabad, hogy az adagolt közeg vegyileg megtámadja a DTS tartályos adagolóállomás anyagait Komponensek Magyar (HU) Megjegyz. Az alábbiakban felsorolt üzemállapotokra vonatkozóan, lásd a felhasznált komponensek telepítési és üzemeltetési útmutatóit. Min. /Max. tárolási hőmérséklet Min. /Max. környezeti hőmérséklet Min. /Max. közeghőmérséklet Max. relatív páratartalom (nem lecsapódó) Max. tengerszint feletti magasság 3.2 Elektromos adatok Elektromos keverőgép 60 l-es és 100 l-es tartályokhoz egyfázisú, V, 50/60 Hz Elektromos keverőgép 200 l, 300 l, 500 l és 1000 l méretű tartályokhoz egyfázisú, 230 V, 50 Hz (normál), vagy egyfázisú, 240 V, 50 Hz Erről bővebben az elektromos keverőgép és az adagolószivattyú telepítési és üzemeltetési útmutatójában olvashat. 3.3 Hidraulikus adatok Folyamat csatlakozó befecskendező egységgel G 1/2 befecskendező egység nélkül: lásd az adagolószivattyú hidraulikus csatlakozóját Szívócső Szívócső PE 6/9 mm (9/12 mm a DDI hez) ellátva csatlakozóval az adagolószivattyú szívóoldalához. 5

6 3.4 Méretek Magyar (HU) 528/ A B / TM Szivattyútípus A* [mm] * A: a szivattyú magassága a nyomócsonkig B** [mm] DDA 7,5-16, DDC 6-10, DDC ,8 DDE ,5 DDA 12-10, DDA 17-7, DDC ,5 200,8 DDE ,5 161,5 DDA ,5 200,8 DMX 221, p max. = 3 bar DMX 221, p max. = 4 bar DMX 221, p max. = 10 / 16 bar DDI ábra Tartályos adagolóállomás 60 / 100 l ** B: a szivattyú magassága a szivattyúházig vagy a motorig A B / / / /75 TM ábra Tartályos adagolóállomás 200 / 300 l A B TM ábra Tartályos adagolóállomás 500 l 6

7 A B Magyar (HU) TM ábra Tartályos adagolóállomás 1000 l Méretek mm-ben 7

8 3.5 A közeggel érintkező anyagok Magyar (HU) (7.1, 7.2, 7.3, 7.4) 10 (10.1, 10.2, 10.3) 1 4 (4.3) (5.1.1) , , TM ábra A közeggel érintkező részek Poz. Leírás Anyag 1 Adagolótartály PE 2 Felfogó tálca PE 3 Keverő vagy keverőgép 3.1 Kézi keverő PE 3.2 Elektromos keverőgép Tengely SS 1,4571, PP Propeller PP 3.3 Szintkapcsoló az elektromos PE keverőgéphez 4 Telepítési anyagok 4.1 Csavarok és alátétek Tartályméretek l: SS 1,4541 (csavarok), SS 1,4301 (alátétek); Tartályméret 1000 l: PP 4.2 Csatlakozó készletek (csak a DDI és a DMX PP, PVC esetében) 4.3 Szerelőlap (csak DDA,DDC,DDE PPO/PS 20 % GF esetében) 5 Szívócső 5.1 Merev szívólándzsa szívócsővel Merev szívólándzsa PE Szelepgolyó Kerámia Al 2 O 3 99,5 % Szelepülés PTFE Tömítés FKM, EPDM vagy PTFE Szívócső PE 5.2 Hajlékony szívócső lábszeleppel Lábszelep PE Szelepgolyó Kerámia Al 2 O 3 99,5 % Szelepülés PTFE Tömítés FKM, EPDM vagy PTFE Szívócső PE Poz. Leírás Anyag 6 Nyomóág PE vagy fonatolt betétű PVC 7 Befecskendező egység 7.1 Test PVC vagy PP 7.2 Tömítések FKM, EPDM vagy PTFE 7.3 Rugó Tantál 7.4 Golyó Kerámia Al 2 O 3 99,5 % 8 Leeresztő szelep PVC/EPDM 9 Feltöltőkészlet 9.1 Feltöltő armatúra PVC/EPDM 9.2 Oldó garat PVC/EPDM 10 Többfunkciós szelep 10.1 Test PVDF 10.2 Tömítések FKM, EPDM vagy PTFE 10.3 Membrán PTFE 10.4 Mentesítő csővezeték PE Megjegyz. Erről bővebben, lásd a tartozékok telepítési és üzemeltetési útmutatóit. 8

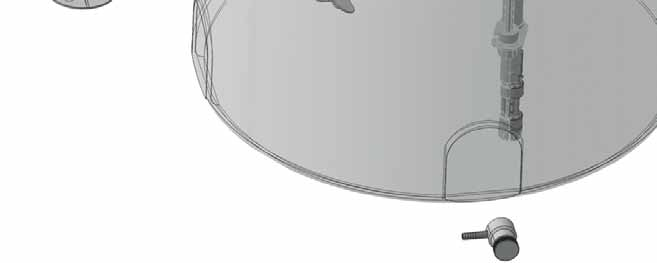

9 4. Szerkezet és funkció Egy DTS tartályos adagolóállomás komponensei 4.1 Termék áttekintés A DTS tartályos adagolóállomások az alábbi modulokat tartalmazhatják (a választék típuskód függő): Vegyi hatásoknak ellenálló tartály UV stabilizált, félig átlátszó vagy fekete PE 6 méret 60 és 1000 liter között M6 menetű betétek illetve felfogó lap egy adagolószivattyú felszereléséhez dombornyomott, literes skálabeosztás csavarfedél, PE Gyűjtőtálca, PE, különféle méretben a literes tartályokhoz Kézi keverő vagy elektromos keverőgép szintkapcsolóval Rugalmas vagy merev szívócső, PE, lábszeleppel és 2-fokozatú szintkapcsolóval az üresjárat védelemhez Befecskendező egység, PVC vagy PPP, G 1/2 csavarmenettel 10 m nyomóág, PE vagy PVC Leeresztő szelep Feltöltőkészlet Többfunkciós szelep A szivattyú nyomóoldalán elhelyezett alkatrészek későbbi telepítésre vannak előkészítve és külön vannak lezárva egy szállítási csomagban Adagolószivattyú Az alklamazás követelményeitől függően, az adagolószivattyút az alábbi sorozatok közül lehet kiválasztani és külön rendelni. DDA, DDE, DDC 30 l/h-ig DMX l/h-og DDI ábra DTS tartályos adagolóállomás (példa) Poz. Leírás 1 Adagolótartály 2 Felfogó tálca 3 Keverő vagy keverőgép 3.1 Kézi keverő 3.2 Elektromos keverőgép TM Magyar (HU) 3.3 Szintkapcsoló az elektromos keverőgéphez 4 Telepítési anyagok 5 Szívócső 5.1 Merev szívólándzsa 5.2 Hajlékony szívócső lábszeleppel 6 Nyomóoldali csővezeték 7 Befecskendező egység 8 Leeresztő szelep 9 Feltöltőkészlet 9.1 Feltöltő armatúra golyósszeleppel 9.2 Oldó garat 10 Többfunkciós szelep 9

10 Magyar (HU) 5. Üzembe helyezés 5.1 Szállítás és tárolás Kicsomagolás Érkezés után haladéktalanul ellenőrizze a DTS tartályos adagolóállomást, hogy nem keletkeztek-e rajta szállítási sérülések. A csomagolást a helyi előírásoknak megfelelően kell elhelyezni. 5.2 Telepítés Megjegyz. Ne dobja és ne ejtse le a DTS tartályos adagolóállomást. Csak akkor szállítsa a DTS tartályos adagolóállomást, ha az adagolószivattyú nincs rászerelve. A DTS tartályos adagolóállomás a gyári ellenőrzés maradványaként vizet tartalmazhat. Némelyik szállított közeg reakcióba léphet a vízzel. Ha olyan közeget adagol, amely reakcióba lép a vízzel, akkor előbb távolítsa el a vizet a DTS tartályos adagolóállomásból A telepítés helyszíne A telepítés helyszíne legyen vízszintes, sík, fagymentes és képes legyen felvenni a jelentkező terheléseket. A DTS tartályos adagolóállomás legyen könnyen hozzáférhető. Kerülje a közvetlen napfényt. A DTS tartályos adagolóállomás anyagait károsíthatja a napfény. Ha a DTS tartályos adagolóállomást a szabadba telepíti, gondoskodjon az eső és az időjárás elleni védelemről. A munka megkezdése előtt ellenőrizze, hogy a telepítés helyszínén minden szükséges műszaki feltétel megfelel-e a DTS tartályos adagolóállomás adatlapján látható adatoknak Hidraulikus csatlakozás A szállítási terjedelemtől függően, az üzemeltetőnek fel kell szerelnie a tartozékokat. Lásd a felhasznált komponensekre vonatkozó telepítési és használati utasításokat. Az adagolt közeg nyomás alatt van és ártalmas lehet. Ügyeljen a maximálisan megengedhető nyomásra. Vegyszerekkel végzett munkák során alkalmazza a telepítés helyszínén érvényes balaesetmegelőzési előírásokat és a vegyszerekkel való munkákra vonatkozó technikai előírásokat (pl. védőruházat viselése). Az adagolószivattyún és a rendszeren végzendő munka előtt a tápkábeleket ki kell kötni és biztosítani kell, hogy ne lehessen azokat visszakapcsolni. A tápfeszültség visszakapcsolása elött az adagoló csöveket úgy kell csatlakoztatni, hogy az adagolórendszerből semmilyen vegyszer ne spriccelhessen ki, ezzel személyi sérülést okozva. A túlfolyó adagolt közeget mindig egy tartályba kell visszajuttatni. Az olyan közegeket mint a perecetsav és a hidrogén-peroxid külön tartályba kell visszajuttatni. Más közegeket vissza lehet juttatni az adagolótartályba. A többfunkciós szelephez mellékelt túlfolyó tömlőt csatlakoztatni kell, és el kell vezetni a megfelelő tartályhoz, vagy a szívólándzsa vagy a lábszelep fedeléhez. Amikor átáll egyik vegyszerről egy másikra, ellenőrizze a felhasznált anyagok vegyszerállóságát. Ha fennáll a vegyszerek közötti kémiai reakciók kockázata, akkor tisztítsa meg alaposan a DTS tartályos adagolóállomást az új vegyszer adagolása előtt Az adagolószivattyú telepítése Megjegyz. Az adagolószívattyú telepítési anyagait (csavarok, anyák, alátétek) azokhoz a DTS tartályos adagolótartályokhoz mellékelve szállítjuk, amelyekhez megrendelték a "Előkészítés az adagolószivattyúhoz" opciót. Az alkalmas telepítési anyagokkal szerelje fel az adagolószivattyút közvetlenül az adagolótartályra vagy a felfogó lapra. Lásd az adagolószivattyú telepítési és üzemeltetési utasítását A többfunkciós szelep telepítése A többfunkciós szelepet közvetlenül az adagolószivattyú nyomásszabályzó szelepére szerelje fel. Lásd a multifunkciós szelep telepítési és üzemeltetési utastását Az adagoló csövek telepítése A tömlőket mechnikai feszültségektől és hajlítástól mentesen vezesse. Csak a kérdéses tömlőátmérőnek megfelelő rögzítőbilincseket és tömlőcsatlakozókat használjon. Csak a szükséges méretű és falvastagságú, eredeti tömlőket használja. Ne lépje túl a maximálisan megengedhető üzemi nyomást. Csatlakoztassa a szívóoldali csövet az adagolószivattyú szívószelepéhez. Csatlakoztassa a nyomóágat a kiömlő szelephez vagy az adagolószivattyú többfunkciós szelepéhez. 1. Vágja le méretre a tömlővégeket (egyenes vágás). 2. Húzza fel a hollandi anyát és a rögzítőbilincset a tömlőre. 3. Csúsztassa a tömlővéget a csatlkozóhoz ütközésig, bővítse ki, ha szükséges. A csatlakozás típusától függően, rögzítse egy ellendarabbal vagy egy tömlőbilinccsel. 4. Helyezze el a tömítést. Ügyeljen arra, hogy az O-gyűrű vagy a lapos tömítőgyűrű megfelelően helyezkedjen el az ellendarabban (szivattyú szelep/befecskendező egység). 5. A hollandi anyával csavarozza fel a tömlőt a szelepre. Lásd az adagolószivattyú telepítési és üzemeltetési utasítását A befecskendező egység telepítése Csavarozza fel a befecskendező egységet felülről az eljárás csővezetékének (a felhasználó által elkészített) menetes csatlakozójára. Lásd a befecskendező egységre vonatkozó telepítési és üzemeltetési utasításokat. 10

11 5.3 Tömörség-ellenőrzés 1. Az adagolótartály feltöltése előtt ellenőrizze az alábbi követelmények teljesülését: a szívólándzsa csatlakoztatva van-e az opcionális leeresztő szelep teljesen el van-e zárva 2. Csak ha van leeresztő szelep: Töltse fel vízzel az adagolótartályt és ellenőrizze, hogy vannak-e szivárgások. Magyar (HU) Némelyik szállított közeg reakcióba léphet a vízzel. Ha olyan közeget adagol, amely reakcióba lép a vízzel, akkor használjon más, alkalmas közeget a tömörség ellenőrzéséhez. 5.4 Elektromos csatlakozás Villamos bekötést csak szakképzett személyzet végezhet. Tartsa be a helyi biztonsági előírásokat. Óvja a kábelcsatlakozásokat és a csatlakozó dugókat a korróziótól és a nedvességtől. A tápkábelek csatlakoztatása előtt ellenőrizze, hogy az adagolószivattyú és a keverőmű adattábláin megadott tápfeszültség számai megegyezik a hálózati feszültséggel (megengedett hálózati frekvencia ingadozás): ± 5 %). A nem megfelelő tápfeszültség tönkreteheti az alkatrészeket. A motort lássa el megfelelő terhelhetőségű motorvédő kapcsolóval Az adagolószivattyú villamos bekötése Lásd az adagolószivattyú telepítési és üzemeltetési utasítását Az elektromos keverőgép villamos bekötése Lásd az elektromos keverőgépre vonatkozó telepítési és üzemeltetési utasításokat A szintkapcsoló villamos bekötése A szívóegység és a keverőmű is fel van szerelve szintkapcsolóval. Dugja be a szívócső szintkapcsolójának csatlakozóját az adagolószivattyú megfelelő csatlakozójába. A keverőmű külön szintszabályozója felhasználható egy külső vezérlőegységen keresztül a keverőmű kikapcsolására, amikor a tartály már majdnem üres Bemenetek és kimenetek Lásd az adagolószivattyú és a szívócső telepítési és üzemeltetési utasítását. 11

12 Magyar (HU) 6. Működtetés Az adagolótartályt nem működtetik. A rendszeren belül egyszerűen tartályként, az adagolt közeg tárolására szolgál. A rendszer minden elemének használatra késznek kell lennie. Kövesse a felhasznált elemekre és adagolószivattyúra vonatkozó telepítési és üzemeltetési utasításokat. Soha ne nyúljon bele az adagolótartályba, amikor az elektromos keverőgép üzemel. A forgó propeller és a keverőtengely súlyos sérüléseket okozhat. 8. Tartozékok, pótalkatrészek A hibás tartozékokat cserélje ki újakra. A tartozékokról ismertetés található a honlapon vagy az katalógusokban: Tartozékok adagolószivattyúkhoz SMART Digital, DDA, DDC, DDE, Szivattyúk és tartozékok 9. Hulladékkezelés Ezen termék részeinél vagy a teljes egységnél az alábbi hulladékkezelési szempontok szerint kell eljárni. Bízza ezt a megfelelő hulladékbegyűjtő szolgáltatóra. Ha ez nem lehetséges, vegye fel a kapcsolatot a legközelebbi Grundfos vállalattal vagy szervizzel. 10. Függelék 7. Karbantartás Az adagolótartály nem igényel karbantartást. 7.1 Tisztítás Szükség esetén tisztítsa az adagolótartályt és a komponenseket. 7.2 Szerviz Az elektromos keverőgép bekapcsolása előtt töltse fel az adagolótartályt adagolt közeggel úgy, hogy a folyadék szintje legalább 20 cm-rel magasabban legyen, mint a propeller. Ha nem így tesz, akkor keverés közben turbulenciák léphetnek fel és a keverőtengely károsodhat. A szívóegység tetejének azt a pontját, ahol a szívócső és a szintkábel előbukkan, nem szabad lezárni vagy eltömíteni. Ott levegőnek kell bejutnia, hogy kompenzálja az adagolótartályban a nyomást. A felhasznált komponensek telepítési és üzemeltetési utasításait is vegye figyelembe. Veszélyes közeg adagolásakor, tartsa be a vonatkozó biztonsági előírásokat. Viseljen védőfelszerelést (kesztyűt és védőszemüveget) Mellékelt dokumentáció A DTS tartályos adagolóállomáshoz mellékelünk DTS telepítési és üzemeltetési utasítást is. A szálltási terjedelemtől függően, külön telepítési és üzemeltetési utasításokat adunk az alábbi komponensek mellé: elektromos keverőgép szívócső (szívóegység) (gyors áttekintés) többfunkciós szelep Egyéb dokumentáció Külön telepítési és üzemeltetési utasítások találhatók a mellékelt CD-n, vagy a honlapon az alábbi komponensekhez: befecskendező egység szívócső (szívóegység). A műszaki változtatások joga fenntartva. Bármilyen szervizelési munkát csak megfelelően szakképzett és felhatalmazott személy végezhet. Ha hiba jelenkezik, kérjük pontosan írja le a problémát. Tekintse meg az adattáblán szereplő műszaki adatokat. 12
