1 GRUNDFOS KEZELÉSI UTASÍTÁSOK Többfunkciós szelep Szerelési és üzemeltetési utasítás

2

3 Magyar (HU) Szerelési és üzemeltetési utasítás TARTALOMJEGYZÉK Oldal 1. Biztonsági utasítások A dokumentumban alkalmazott jelölések A személyzet oktatása és minősítése Biztonságos üzemeltetés Biztonsági utasítások üzemeltetőknek / felhasználóknak 3 2. Általános információk Alkalmazási területek Helytelen használati módok Garancia Funkció 4 3. Műszaki adatok Tárolási és környezeti hőmérsékletek Megengedhető közeghőmérséklet Típuskód A többfunkciós szelep adatai Körvonalrajzok 6 4. Telepítés 6 5. Beállítások Biztonsági nyomás beállítása A nyitási nyomás beállítása A szivattyú légtelenítése Folyadékleeresztés a nyomóoldalon 7 6. Karbantartás 8 7. Hibakereső táblázat 8 8. Hulladékkezelés 8 A telepítés előtt olvassuk el a szerelési és üzemeltetési utasítást. A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat, és szakmai ajánlásokat. 1. Biztonsági utasítások Ez a telepítési és üzemeltetési utasítás minden fontos információt tartalmaz a terméket felhasználó részére. műszaki adatok telepítéssel és alkalmazással kapcsolatos utasítások biztonsági információk. További információért vagy olyan probléma felmerülése esetén, ami ebben a kezelési utasításban nincs részletezve, kérjük vegye fel a kapcsolatot a Grundfos Hungária Kft.-vel. 1.1 A dokumentumban alkalmazott jelölések A biztonsági előírások a következő szimbólumokkal azonosíthatók: 1.2 A személyzet oktatása és minősítése A beépítésért, üzemeltetésért és javításért felelős személyeknek a feladatok végrehajtására megfelelő képesítéssel kell rendelkezniük. Az üzemeltetőnek a felelősség területeit, a vezetői jogköröket és a személyzet fölötti ellenőrzést pontosan meg kell határoznia. Ha szükséges, a személyzetet megfelelően ki kell képezni. 1.3 Biztonságos üzemeltetés Amennyiben a biztonságos üzem már nem lehetséges, a terméket üzemen kívül kell helyezni, és biztosítani kell a véletlen üzemeltetés ellen. Ez az alábbi esetekben fordulhat elő: Ha a termék szemmel láthatóan sérült. Ha a termék nem tűnik üzemképesnek. Kedvezőtlen körülmények közötti, hosszan tartó tárolás után. 1.4 Biztonsági utasítások üzemeltetőknek / felhasználóknak A rendszer tulajdonosa illetve üzemeltetési vezetője felelős az üzemeltetést végző személyzet betanításáért. Vegyszerekkel történő munkavégzés esetén a helyi munka- és balesetvédelmi előírásokat be kell tartani (pl. védőöltözet viselése, védőeszközök használata)! A vegyszerek kezelése közben vegye figyelembe a vegyszer gyártója által kiadott biztonsági adatlap utasításait! A terméken, a csatlakozásokon vagy a vezetékeken történő munkavégzés esetén mindig viseljen védőöltözetet (pl. munkavédelmi szemüveg, kesztyű)! A rendszert nyomásmentesíteni kell! Csak akkor üzemeltesse a rendszert, ha minden vezeték megfelelően van csatlakoztatva! Az adagolt közeggel érintkező alkatrészek vegyszerállósága a közegtől, aközeghőmérséklettől és az üzemi nyomástól függ! Az adagolandó közeg ismeretében ellenőrizze a közeggel érintkező alkatrészek rezisztenciáját üzemi körülmények között! Magyar (HU) Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Vigyázat Megjegyzés Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. 3

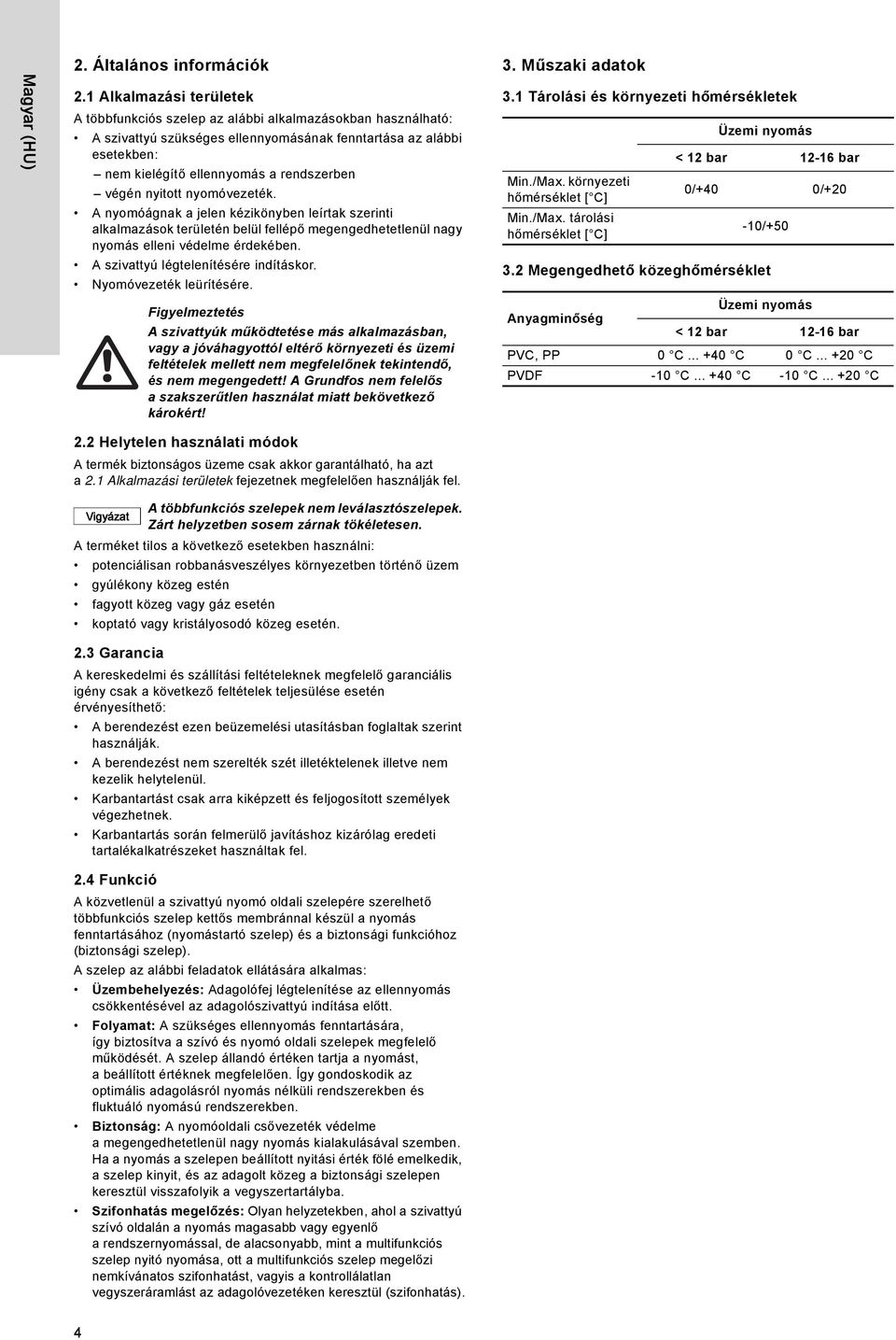

4 Magyar (HU) 2. Általános információk 2.1 Alkalmazási területek A többfunkciós szelep az alábbi alkalmazásokban használható: A szivattyú szükséges ellennyomásának fenntartása az alábbi esetekben: nem kielégítő ellennyomás a rendszerben végén nyitott nyomóvezeték. A nyomóágnak a jelen kézikönyben leírtak szerinti alkalmazások területén belül fellépő megengedhetetlenül nagy nyomás elleni védelme érdekében. A szivattyú légtelenítésére indításkor. Nyomóvezeték leürítésére. A szivattyúk működtetése más alkalmazásban, vagy a jóváhagyottól eltérő környezeti és üzemi feltételek mellett nem megfelelőnek tekintendő, és nem megengedett! A Grundfos nem felelős aszakszerűtlen használat miatt bekövetkező károkért! 3. Műszaki adatok 3.1 Tárolási és környezeti hőmérsékletek Min./Max. környezeti hőmérséklet [ C] Min./Max. tárolási hőmérséklet [ C] Üzemi nyomás < 12 bar bar 0/+40 0/+20-10/ Megengedhető közeghőmérséklet Üzemi nyomás Anyagminőség < 12 bar bar PVC, PP 0 C C 0 C C PVDF -10 C C -10 C C 2.2 Helytelen használati módok A termék biztonságos üzeme csak akkor garantálható, ha azt a 2.1 Alkalmazási területek fejezetnek megfelelően használják fel. Vigyázat A terméket tilos a következő esetekben használni: potenciálisan robbanásveszélyes környezetben történő üzem gyúlékony közeg estén fagyott közeg vagy gáz esetén koptató vagy kristályosodó közeg esetén. 2.3 Garancia A többfunkciós szelepek nem leválasztószelepek. Zárt helyzetben sosem zárnak tökéletesen. A kereskedelmi és szállítási feltételeknek megfelelő garanciális igény csak a következő feltételek teljesülése esetén érvényesíthető: A berendezést ezen beüzemelési utasításban foglaltak szerint használják. A berendezést nem szerelték szét illetéktelenek illetve nem kezelik helytelenül. Karbantartást csak arra kiképzett és feljogosított személyek végezhetnek. Karbantartás során felmerülő javításhoz kizárólag eredeti tartalékalkatrészeket használtak fel. 2.4 Funkció A közvetlenül a szivattyú nyomó oldali szelepére szerelhető többfunkciós szelep kettős membránnal készül a nyomás fenntartásához (nyomástartó szelep) és a biztonsági funkcióhoz (biztonsági szelep). A szelep az alábbi feladatok ellátására alkalmas: Üzembehelyezés: Adagolófej légtelenítése az ellennyomás csökkentésével az adagolószivattyú indítása előtt. Folyamat: A szükséges ellennyomás fenntartására, így biztosítva a szívó és nyomó oldali szelepek megfelelő működését. A szelep állandó értéken tartja a nyomást, a beállított értéknek megfelelően. Így gondoskodik az optimális adagolásról nyomás nélküli rendszerekben és fluktuáló nyomású rendszerekben. Biztonság: A nyomóoldali csővezeték védelme a megengedhetetlenül nagy nyomás kialakulásával szemben. Ha a nyomás a szelepen beállított nyitási érték fölé emelkedik, a szelep kinyit, és az adagolt közeg a biztonsági szelepen keresztül visszafolyik a vegyszertartályba. Szifonhatás megelőzés: Olyan helyzetekben, ahol a szivattyú szívó oldalán a nyomás magasabb vagy egyenlő a rendszernyomással, de alacsonyabb, mint a multifunkciós szelep nyitó nyomása, ott a multifunkciós szelep megelőzi nemkívánatos szifonhatást, vagyis a kontrollálatlan vegyszeráramlást az adagolóvezetéken keresztül (szifonhatás). 4

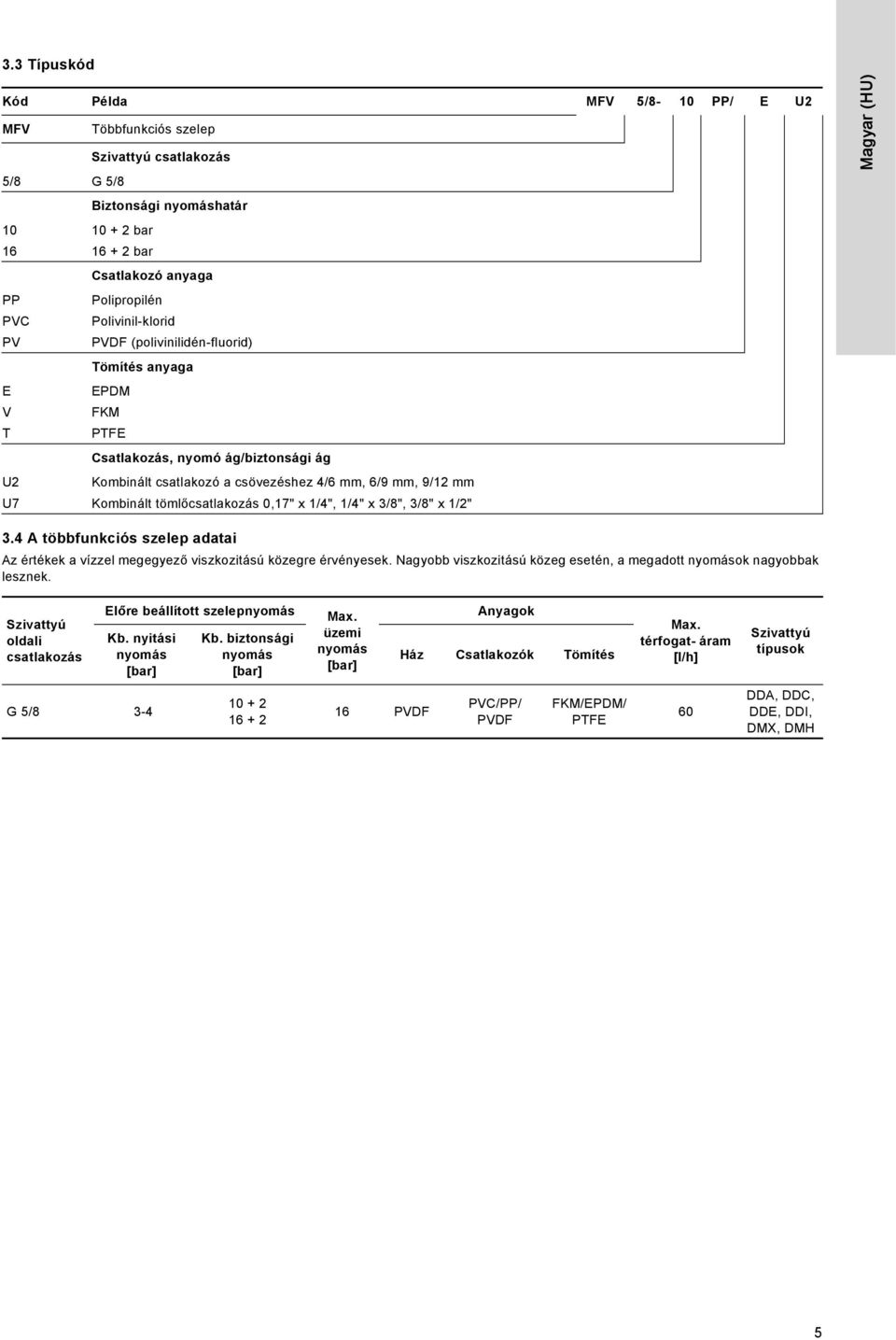

5 3.3 Típuskód Kód Példa MFV 5/8-10 PP/ E U2 MFV Többfunkciós szelep Szivattyú csatlakozás 5/8 G 5/8 Biztonsági nyomáshatár bar bar Csatlakozó anyaga PP Polipropilén PVC Polivinil-klorid PV PVDF (polivinilidén-fluorid) Tömítés anyaga E EPDM V FKM T PTFE Csatlakozás, nyomó ág/biztonsági ág U2 Kombinált csatlakozó a csövezéshez 4/6 mm, 6/9 mm, 9/12 mm U7 Kombinált tömlőcsatlakozás 0,17" x 1/4", 1/4" x 3/8", 3/8" x 1/2" Magyar (HU) 3.4 A többfunkciós szelep adatai Az értékek a vízzel megegyező viszkozitású közegre érvényesek. Nagyobb viszkozitású közeg esetén, a megadott nyomások nagyobbak lesznek. Szivattyú oldali csatlakozás Előre beállított szelepnyomás Kb. nyitási nyomás [bar] Kb. biztonsági nyomás [bar] Max. üzemi nyomás [bar] Anyagok Ház Csatlakozók Tömítés Max. térfogat- áram [l/h] Szivattyú típusok G 5/ PVDF PVC/PP/ PVDF FKM/EPDM/ PTFE 60 DDA, DDC, DDE, DDI, DMX, DMH 5

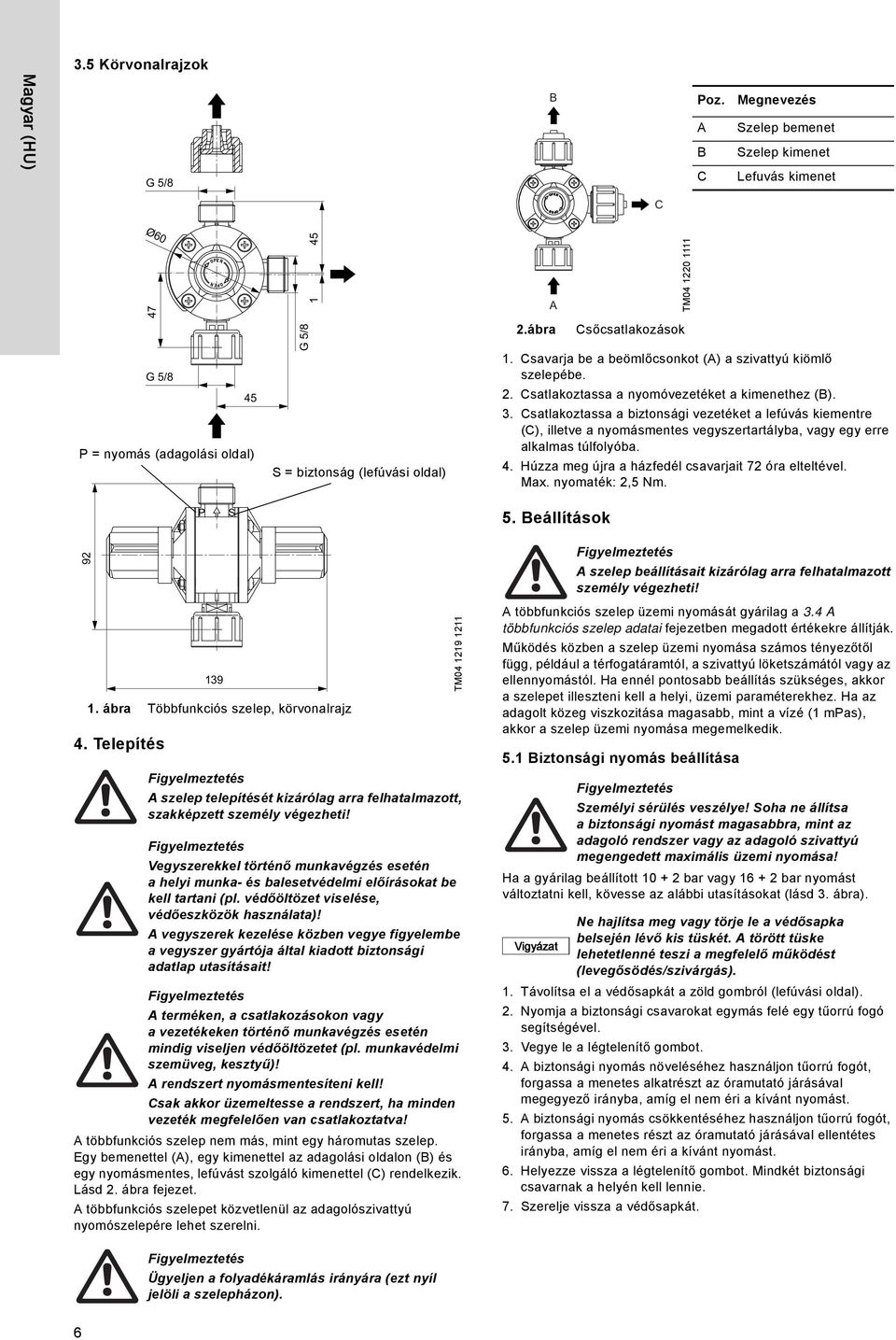

6 3.5 Körvonalrajzok Magyar (HU) G 5/8 B Poz. A B C Megnevezés Szelep bemenet Szelep kimenet Lefuvás kimenet OP E N C P E N O Ø60 47 G 5/8 45 P = nyomás (adagolási oldal) G 5/ S = biztonság (lefúvási oldal) A 2.ábra Csőcsatlakozások TM Csavarja be a beömlőcsonkot (A) a szivattyú kiömlő szelepébe. 2. Csatlakoztassa a nyomóvezetéket a kimenethez (B). 3. Csatlakoztassa a biztonsági vezetéket a lefúvás kiementre (C), illetve a nyomásmentes vegyszertartályba, vagy egy erre alkalmas túlfolyóba. 4. Húzza meg újra a házfedél csavarjait 72 óra elteltével. Max. nyomaték: 2,5 Nm. P S 5. Beállítások ábra Többfunkciós szelep, körvonalrajz 4. Telepítés 139 A szelep telepítését kizárólag arra felhatalmazott, szakképzett személy végezheti! Vegyszerekkel történő munkavégzés esetén a helyi munka- és balesetvédelmi előírásokat be kell tartani (pl. védőöltözet viselése, védőeszközök használata)! A vegyszerek kezelése közben vegye figyelembe a vegyszer gyártója által kiadott biztonsági adatlap utasításait! A terméken, a csatlakozásokon vagy a vezetékeken történő munkavégzés esetén mindig viseljen védőöltözetet (pl. munkavédelmi szemüveg, kesztyű)! A rendszert nyomásmentesíteni kell! Csak akkor üzemeltesse a rendszert, ha minden vezeték megfelelően van csatlakoztatva! A többfunkciós szelep nem más, mint egy háromutas szelep. Egy bemenettel (A), egy kimenettel az adagolási oldalon (B) és egy nyomásmentes, lefúvást szolgáló kimenettel (C) rendelkezik. Lásd 2. ábra fejezet. A többfunkciós szelepet közvetlenül az adagolószivattyú nyomószelepére lehet szerelni. TM A szelep beállításait kizárólag arra felhatalmazott személy végezheti! A többfunkciós szelep üzemi nyomását gyárilag a 3.4 A többfunkciós szelep adatai fejezetben megadott értékekre állítják. Működés közben a szelep üzemi nyomása számos tényezőtől függ, például a térfogatáramtól, a szivattyú löketszámától vagy az ellennyomástól. Ha ennél pontosabb beállítás szükséges, akkor a szelepet illeszteni kell a helyi, üzemi paraméterekhez. Ha az adagolt közeg viszkozitása magasabb, mint a vízé (1 mpas), akkor a szelep üzemi nyomása megemelkedik. 5.1 Biztonsági nyomás beállítása Személyi sérülés veszélye! Soha ne állítsa a biztonsági nyomást magasabbra, mint az adagoló rendszer vagy az adagoló szivattyú megengedett maximális üzemi nyomása! Ha a gyárilag beállított bar vagy bar nyomást változtatni kell, kövesse az alábbi utasításokat (lásd 3. ábra). Vigyázat Ne hajlítsa meg vagy törje le a védősapka belsején lévő kis tüskét. A törött tüske lehetetlenné teszi a megfelelő működést (levegősödés/szivárgás). 1. Távolítsa el a védősapkát a zöld gombról (lefúvási oldal). 2. Nyomja a biztonsági csavarokat egymás felé egy tűorrú fogó segítségével. 3. Vegye le a légtelenítő gombot. 4. A biztonsági nyomás növeléséhez használjon tűorrú fogót, forgassa a menetes alkatrészt az óramutató járásával megegyező irányba, amíg el nem éri a kívánt nyomást. 5. A biztonsági nyomás csökkentéséhez használjon tűorrú fogót, forgassa a menetes részt az óramutató járásával ellentétes irányba, amíg el nem éri a kívánt nyomást. 6. Helyezze vissza a légtelenítő gombot. Mindkét biztonsági csavarnak a helyén kell lennie. 7. Szerelje vissza a védősapkát. Ügyeljen a folyadékáramlás irányára (ezt nyíl jelöli a szelepházon). 6

7 3.ábra Biztonsági nyomás beállítása Poz. Megnevezés 1 Beállítójel 2 Beállító vájat a biztonsági nyomáshoz Biztonsági nyomás kb. [bar] A nyílás felső pereme (A) A nyílás közepe (B) A nyílás alsó pereme (C) A nyitási nyomás beállítása bar bar bar A nyomástartó szelep nyitási nyomása gyárilag 3 és 4 bar közé van állítva, amin nem kell változtatni, csak ha feltéltenül szükséges. Áramlásfigyelővel szerelt DDI, illetve DDA FC/FCM szivattyúknál a 3-4 bar ellennyomás a nyomástartó szelepen feltétlenül szükséges. Ha a gyárilag beállított 3-4 bar nyomásértéket változtatni kell, akkor kövesse az alábbi lépéseket (lásd 4. ábra). TM A szivattyú légtelenítése A szivattyút az üzembehelyezés előtt nyomásmentesíteni és légteleníteni kell felhasználva a többfunkciós szelepet (lásd 5. ábra). A szivattyú légtelenítéséhez forgassa el a zöld légtelenítő gombot (1) az óramutató járásával megegyező irányba (a védősapkán lévő nyíl irányába) mindaddig, amíg azt lehetséges. Mindaddig, amíg a légtelenítő gomb (1) teljesen ki van csavarva, az adagolt közeg a lefuvató vezetéken (7) keresztül visszafolyik a tartályba. Felengedésekor a légtelenítő gomb önműködően visszatér eredeti helyzetébe. 5.4 Folyadékleeresztés a nyomóoldalon Az adagolási pontba visszacsapó szelepet kell beépíteni, ellenkező esetben a rendszer tartalma vissza tud folyni. Kövesse az alábbiakat (lásd 5. ábra). Tekerje egyidőben a zöld légtelenítő gombot (1), és a fekete gombot (4) az óramutató járásával megegyező irányba (a védősapkán lévő nyíl irányába), amíg azt lehetséges. Az adagolt közeg a lefuvató vezetéken (7) át a tároló edénybe folyik vissza. Mindkét gombot ebben az állásban kell tartani mindaddig, amíg a közeg a tartályba folyik vissza. Amint elengedi, a gombok automatikusan visszatérnek az eredeti pozíciójukba. Magyar (HU) Vigyázat 1. Távolítsa el a védősapkát a fekete gombról (nyomástartó oldal). 2. Nyomja a biztonsági csavarokat egymás felé egy tűorrú fogó segítségével. 3. Vegye le a légtelenítő gombot. 4. A nyitási nyomás csökkentéséhez használjon tűorrú fogót, forgassa a menetes alkatrészt az óramutató járásával ellentétes irányba, amíg el nem éri a kívánt ellennyomást, például 1-2 bar-t. 5. Helyezze vissza a gombot. Mindkét biztonsági csavarnak a helyén kell lennie. 6. Szerelje vissza a védősapkát. 4.ábra Ne hajlítsa meg vagy törje le a védősapka belsején lévő kis tüskét. A törött tüske lehetetlenné teszi a megfelelő működést (levegősödés/szivárgás). 1-2 bar 3-4 bar A nyitási nyomás beállítása TM ábra A többfunkciós szelep alkotóelemei Poz. Megnevezés 1 Zöld légtelenítő gomb (biztonsági oldal) 2 Lefúvás kimenet 3 Nyomóoldal kimenet 4 Fekete gomb (nyomástartó oldal) 5 Az adagolt közeg áramlásának iránya 6 Szelep bemenet 7 Biztonsági tömlő TM Nyitási nyomás kb. [bar] A nyílás közepe (B) A nyílás alsó pereme (C) 1 és 2 között 3 és 4 között 7

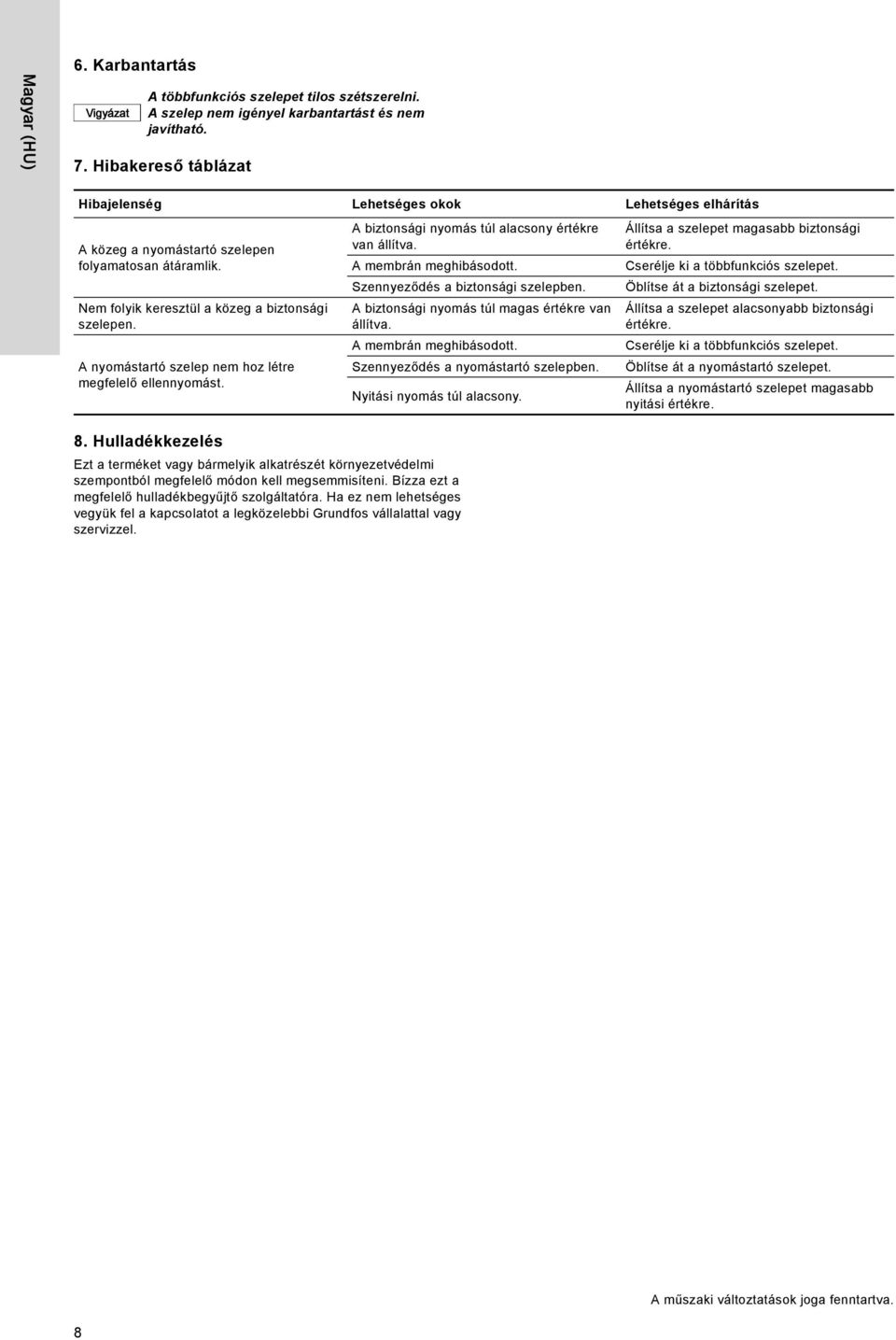

8 Magyar (HU) 6. Karbantartás Vigyázat A többfunkciós szelepet tilos szétszerelni. A szelep nem igényel karbantartást és nem javítható. 7. Hibakereső táblázat Hibajelenség Lehetséges okok Lehetséges elhárítás A közeg a nyomástartó szelepen folyamatosan átáramlik. Nem folyik keresztül a közeg a biztonsági szelepen. A nyomástartó szelep nem hoz létre megfelelő ellennyomást. A biztonsági nyomás túl alacsony értékre van állítva. A membrán meghibásodott. Szennyeződés a biztonsági szelepben. A biztonsági nyomás túl magas értékre van állítva. A membrán meghibásodott. Szennyeződés a nyomástartó szelepben. Nyitási nyomás túl alacsony. Állítsa a szelepet magasabb biztonsági értékre. Cserélje ki a többfunkciós szelepet. Öblítse át a biztonsági szelepet. Állítsa a szelepet alacsonyabb biztonsági értékre. Cserélje ki a többfunkciós szelepet. Öblítse át a nyomástartó szelepet. Állítsa a nyomástartó szelepet magasabb nyitási értékre. 8. Hulladékkezelés Ezt a terméket vagy bármelyik alkatrészét környezetvédelmi szempontból megfelelő módon kell megsemmisíteni. Bízza ezt a megfelelő hulladékbegyűjtő szolgáltatóra. Ha ez nem lehetséges vegyük fel a kapcsolatot a legközelebbi Grundfos vállalattal vagy szervizzel. A műszaki változtatások joga fenntartva. 8

9 9

10 10

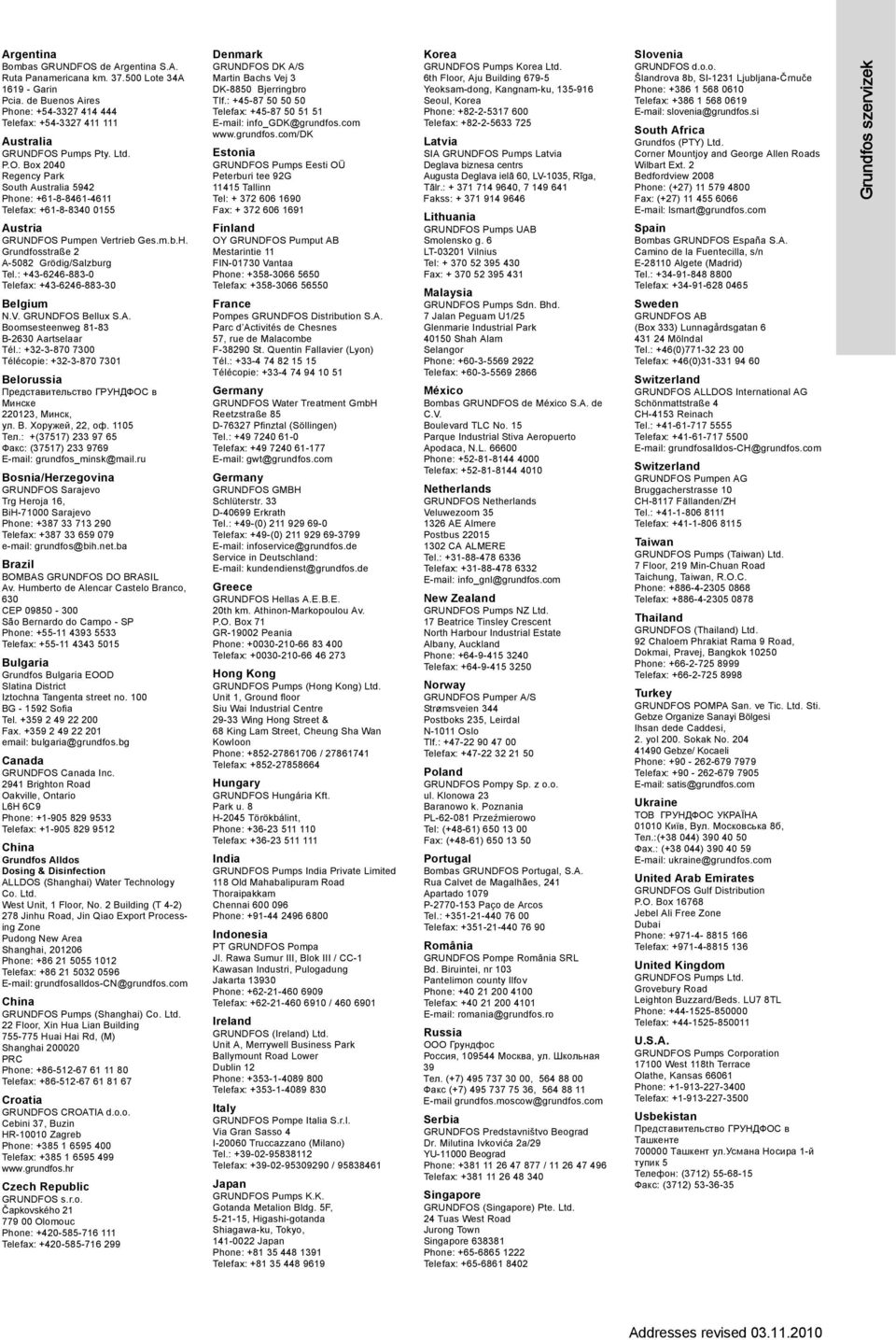

11 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) Факс: (37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China Grundfos Alldos Dosing & Disinfection ALLDOS (Shanghai) Water Technology Co. Ltd. West Unit, 1 Floor, No. 2 Building (T 4-2) 278 Jinhu Road, Jin Qiao Export Processing Zone Pudong New Area Shanghai, Phone: Telefax: grundfosalldos-cn@grundfos.com China GRUNDFOS Pumps (Shanghai) Co. Ltd. 22 Floor, Xin Hua Lian Building Huai Hai Rd, (M) Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čapkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS Water Treatment GmbH Reetzstraße 85 D Pfinztal (Söllingen) Tel.: Telefax: gwt@grundfos.com Germany GRUNDFOS GMBH Schlüterstr. 33 D Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg. 5F, , Higashi-gotanda Shiagawa-ku, Tokyo, Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa Grundfos (PTY) Ltd. Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB (Box 333) Lunnagårdsgatan Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland GRUNDFOS ALLDOS International AG Schönmattstraße 4 CH-4153 Reinach Tel.: Telefax: grundfosalldos-ch@grundfos.com Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised Grundfos szervizek Addresses revised

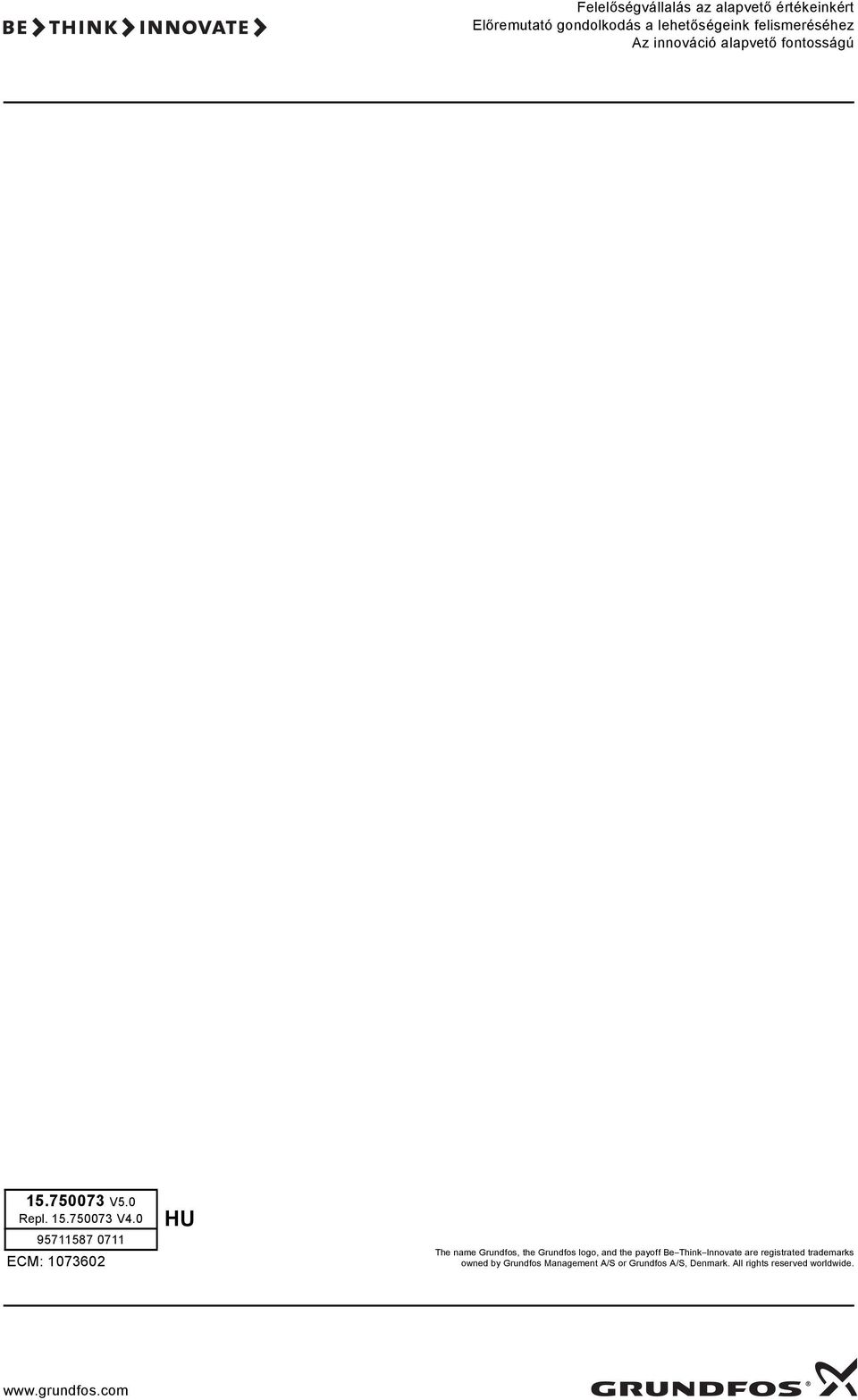

12 Felelőségvállalás az alapvető értékeinkért Előremutató gondolkodás a lehetőségeink felismeréséhez Az innováció alapvető fontosságú V5.0 Repl V ECM: HU The name Grundfos, the Grundfos logo, and the payoff Be Think Innovate are registrated trademarks owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide.
