1 GRUNDFOS KEZELÉSI UTASÍTÁSOK GRUNDFOS ALPHA2 Szerelési és üzemeltetési utasítás

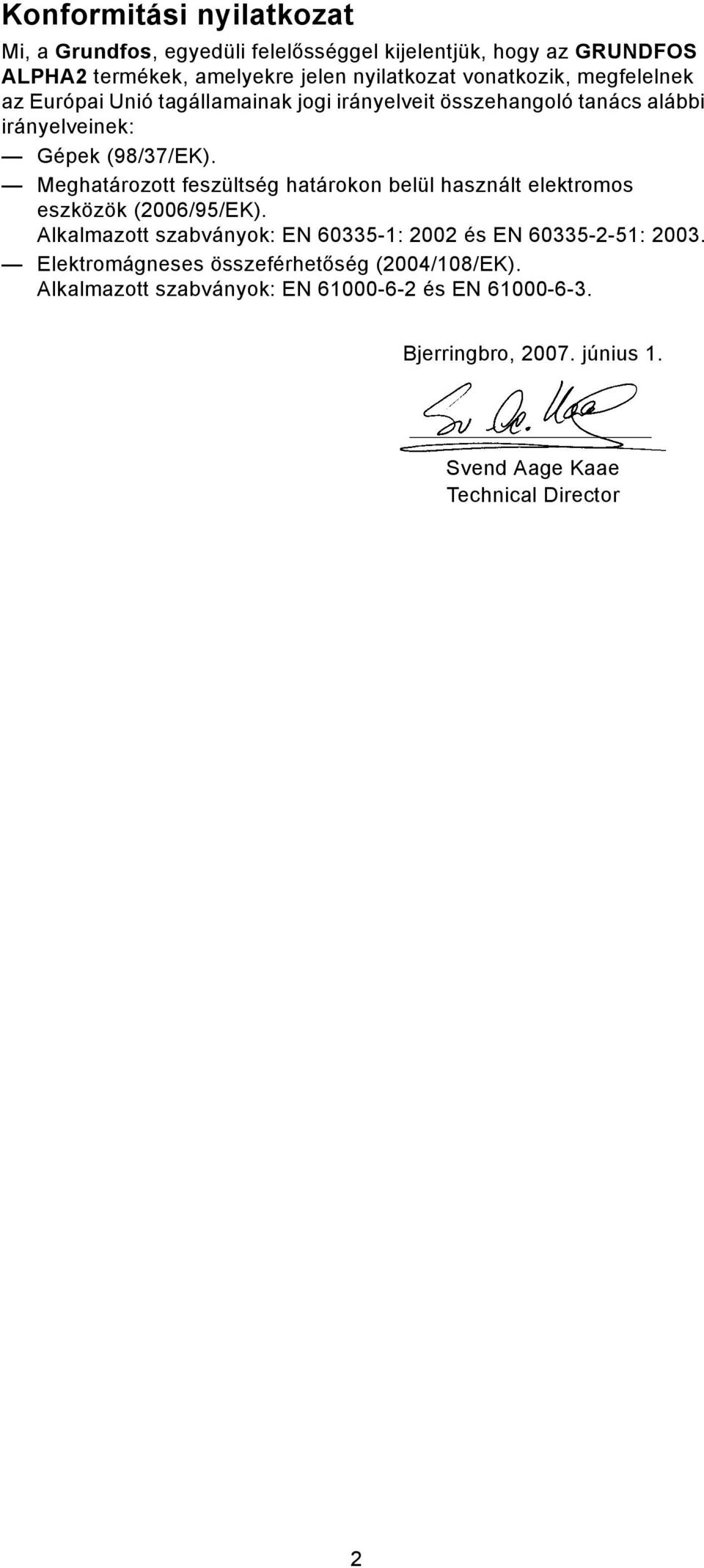

2 Konformitási nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy az GRUNDFOS ALPHA2 termékek, amelyekre jelen nyilatkozat vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi irányelveinek: Gépek (98/37/EK). Meghatározott feszültség határokon belül használt elektromos eszközök (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : Elektromágneses összeférhetőség (2004/108/EK). Alkalmazott szabványok: EN és EN Bjerringbro, június 1. Svend Aage Kaae Technical Director 2

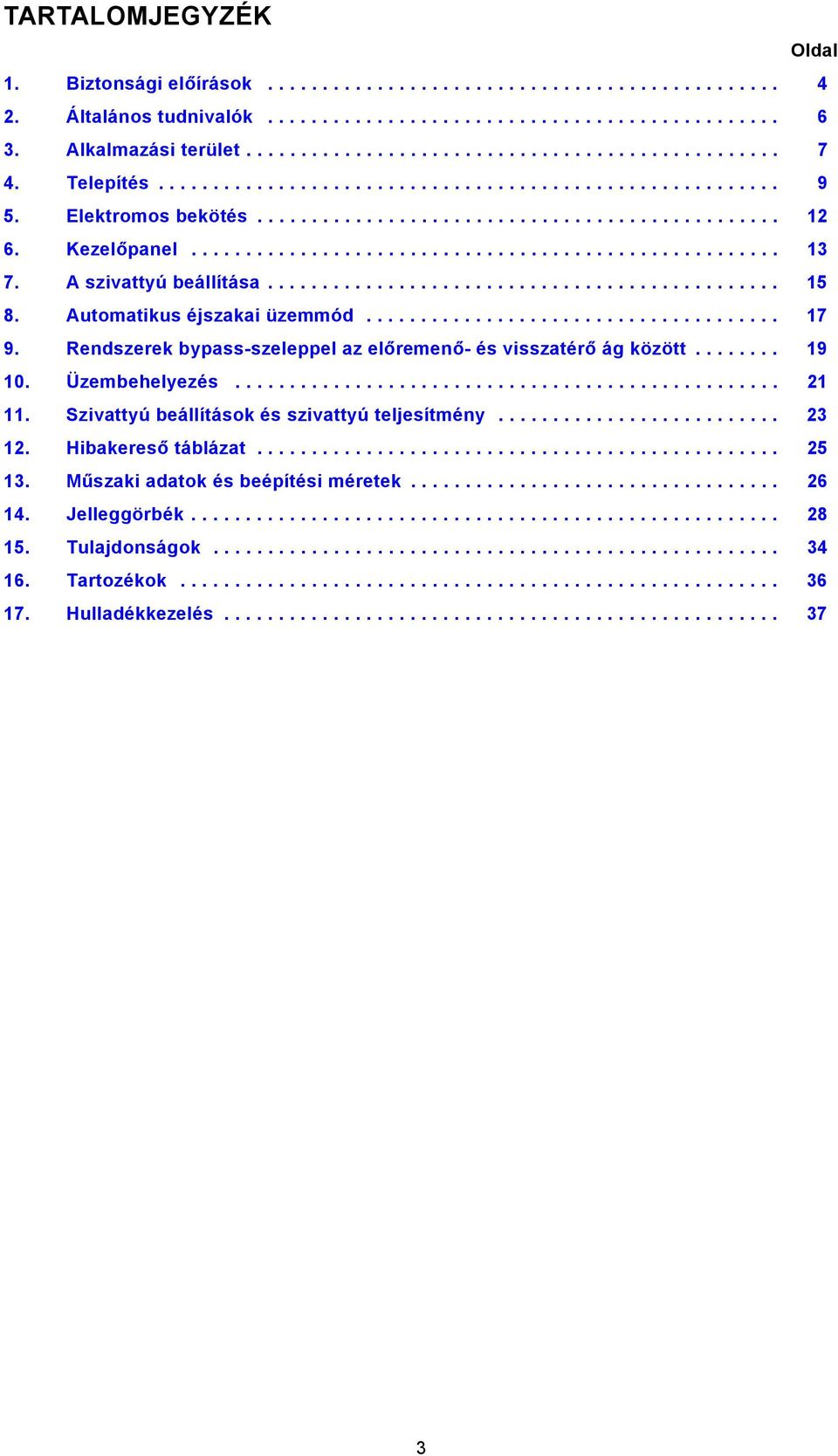

3 TARTALOMJEGYZÉK Oldal 1. Biztonsági előírások Általános tudnivalók Alkalmazási terület Telepítés Elektromos bekötés Kezelőpanel A szivattyú beállítása Automatikus éjszakai üzemmód Rendszerek bypass-szeleppel az előremenő- és visszatérő ág között Üzembehelyezés Szivattyú beállítások és szivattyú teljesítmény Hibakereső táblázat Műszaki adatok és beépítési méretek Jelleggörbék Tulajdonságok Tartozékok Hulladékkezelés

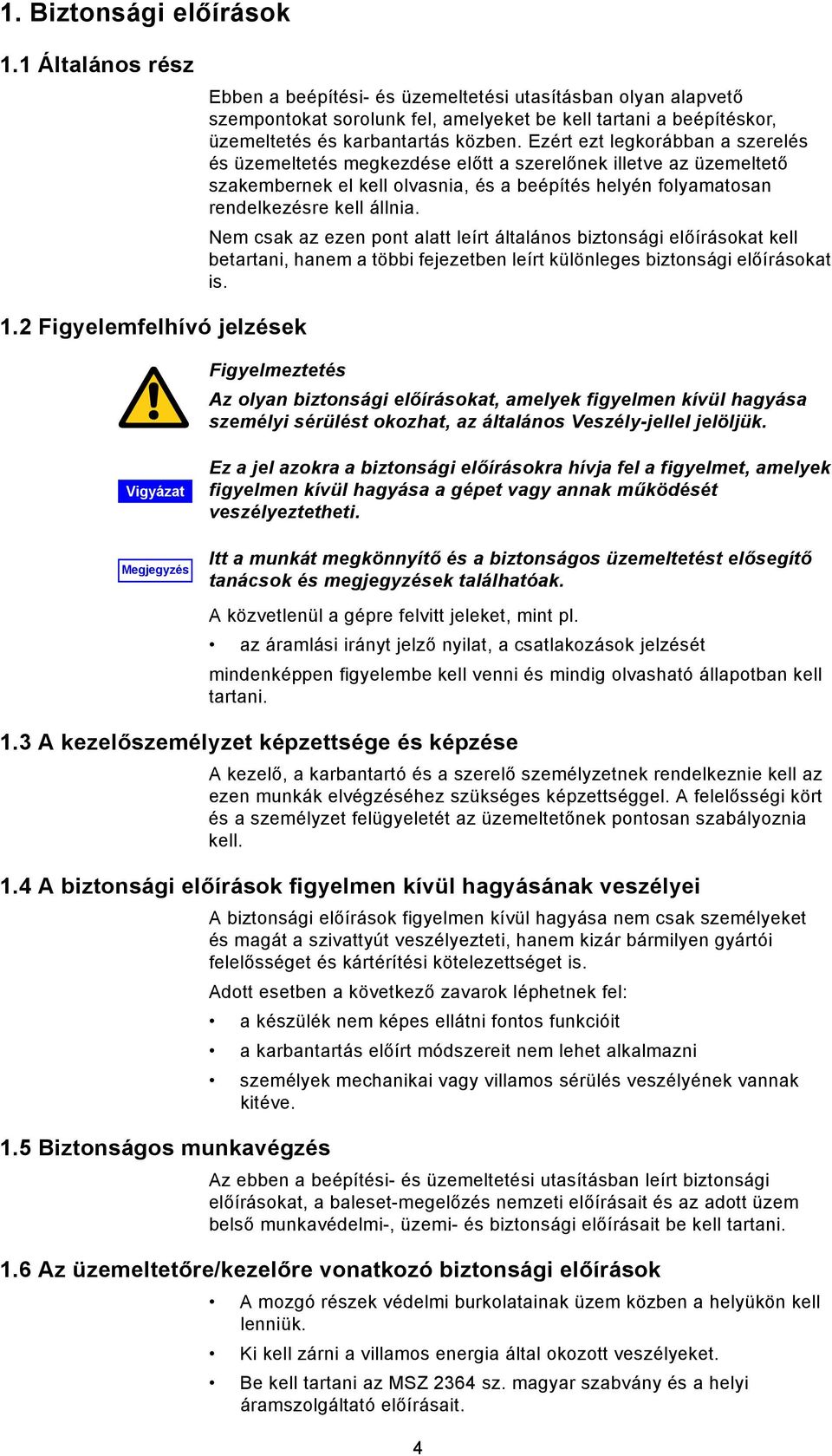

4 1. Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt a szerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Vigyázat Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Megjegyzés Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei 1.5 Biztonságos munkavégzés A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 4

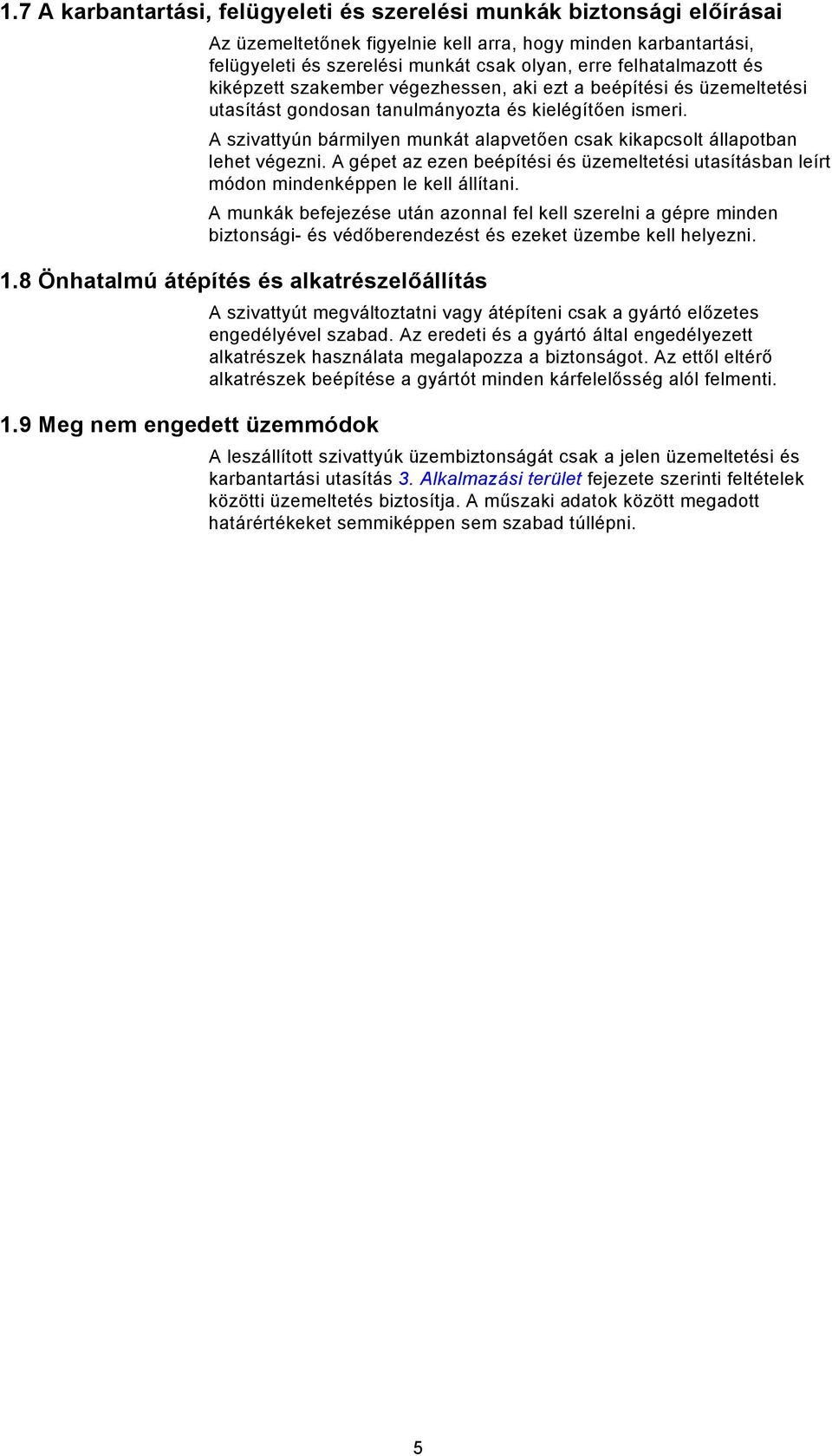

5 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás 1.9 Meg nem engedett üzemmódok A szivattyút megváltoztatni vagy átépíteni csak a gyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 3. Alkalmazási terület fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 5

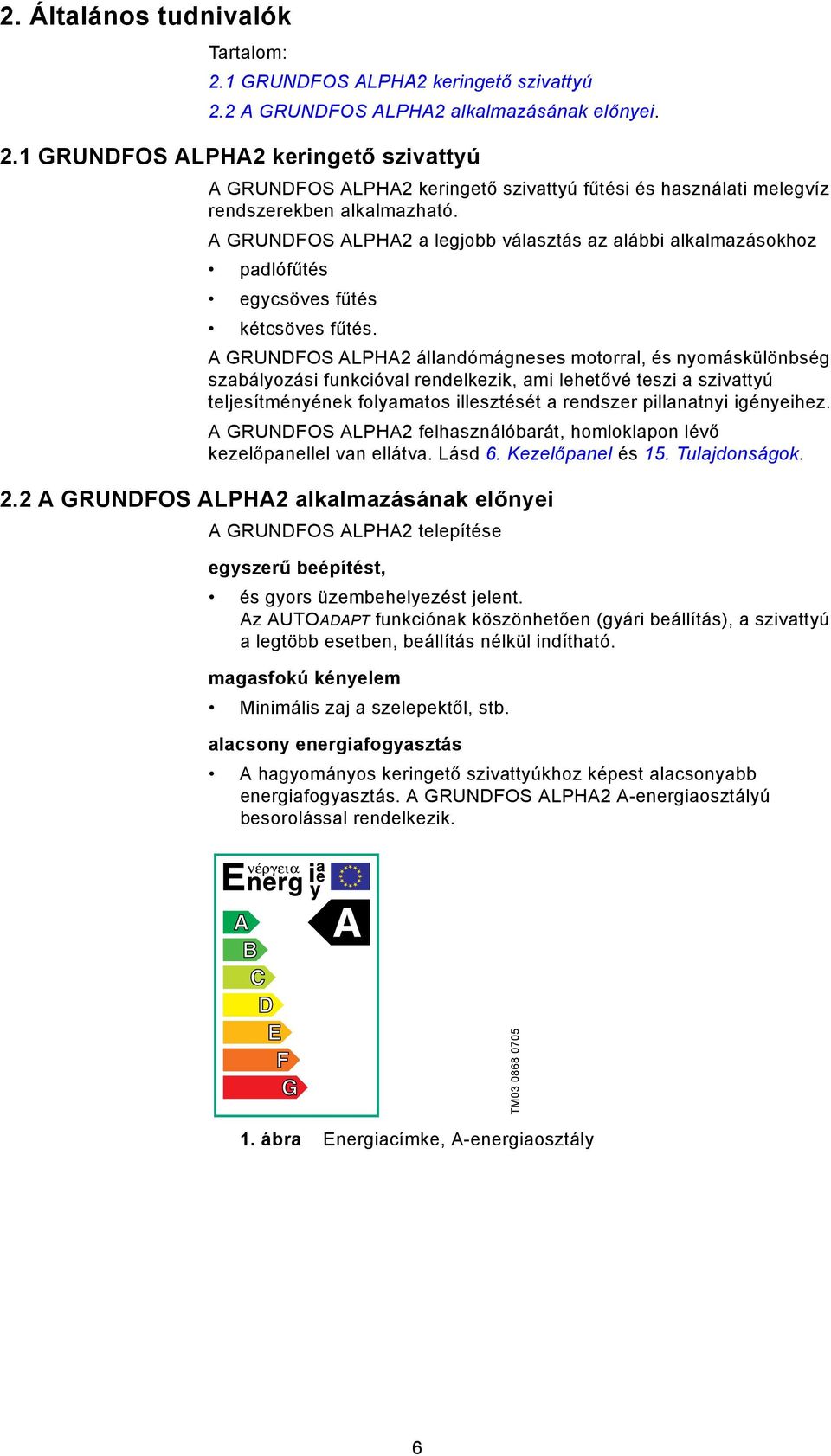

6 2. Általános tudnivalók Tartalom: 2.1 GRUNDFOS ALPHA2 keringető szivattyú 2.2 A GRUNDFOS ALPHA2 alkalmazásának előnyei. 2.1 GRUNDFOS ALPHA2 keringető szivattyú A GRUNDFOS ALPHA2 keringető szivattyú fűtési és használati melegvíz rendszerekben alkalmazható. A GRUNDFOS ALPHA2 a legjobb választás az alábbi alkalmazásokhoz padlófűtés egycsöves fűtés kétcsöves fűtés. A GRUNDFOS ALPHA2 állandómágneses motorral, és nyomáskülönbség szabályozási funkcióval rendelkezik, ami lehetővé teszi a szivattyú teljesítményének folyamatos illesztését a rendszer pillanatnyi igényeihez. A GRUNDFOS ALPHA2 felhasználóbarát, homloklapon lévő kezelőpanellel van ellátva. Lásd 6. Kezelőpanel és 15. Tulajdonságok. 2.2 A GRUNDFOS ALPHA2 alkalmazásának előnyei A GRUNDFOS ALPHA2 telepítése egyszerű beépítést, és gyors üzembehelyezést jelent. Az AUTOADAPT funkciónak köszönhetően (gyári beállítás), a szivattyú a legtöbb esetben, beállítás nélkül indítható. magasfokú kényelem Minimális zaj a szelepektől, stb. alacsony energiafogyasztás A hagyományos keringető szivattyúkhoz képest alacsonyabb energiafogyasztás. A GRUNDFOS ALPHA2 A-energiaosztályú besorolással rendelkezik. TM ábra Energiacímke, A-energiaosztály 6

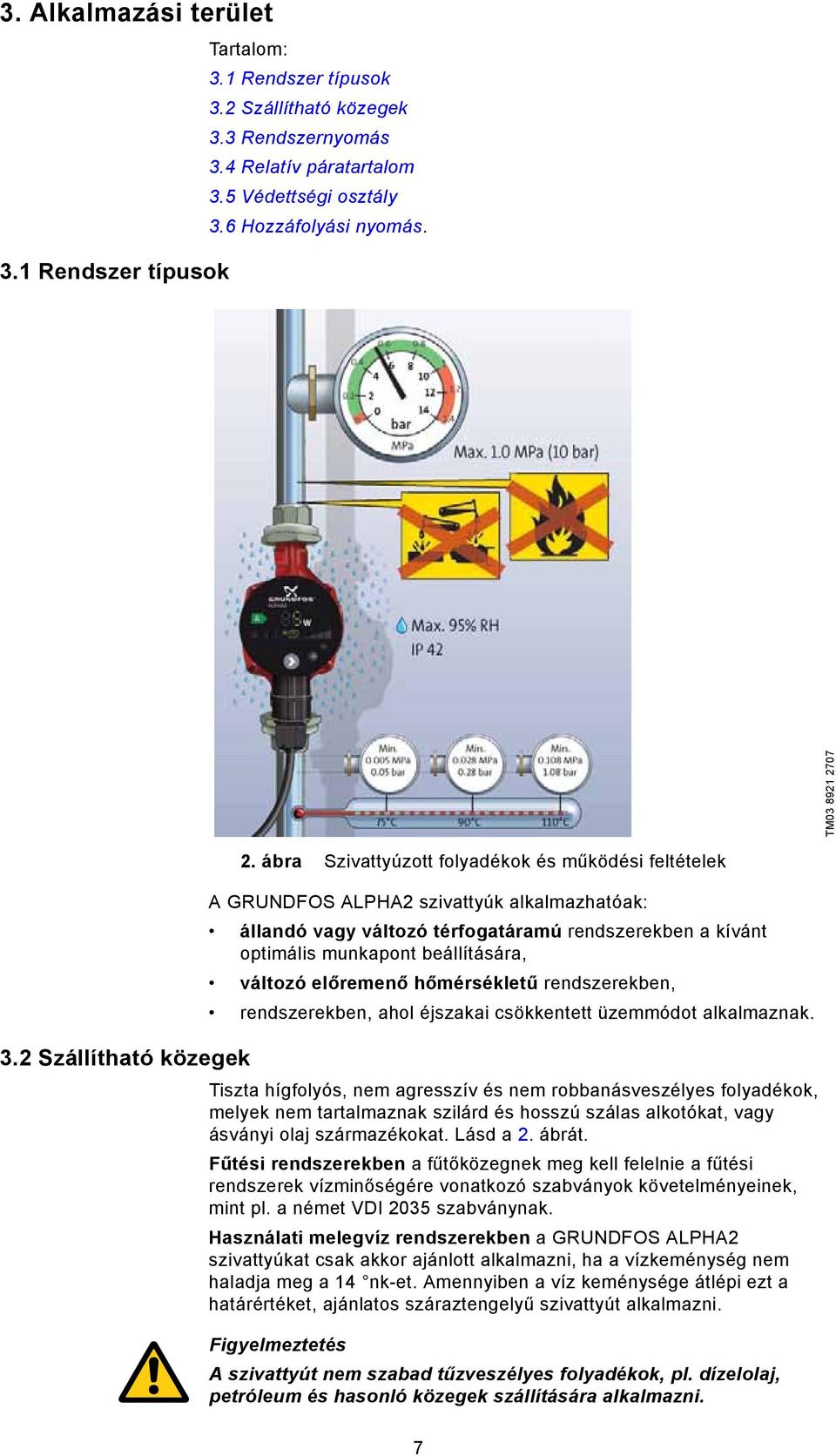

7 3. Alkalmazási terület 3.1 Rendszer típusok Tartalom: 3.1 Rendszer típusok 3.2 Szállítható közegek 3.3 Rendszernyomás 3.4 Relatív páratartalom 3.5 Védettségi osztály 3.6 Hozzáfolyási nyomás. TM Szállítható közegek 2. ábra Szivattyúzott folyadékok és működési feltételek A GRUNDFOS ALPHA2 szivattyúk alkalmazhatóak: állandó vagy változó térfogatáramú rendszerekben a kívánt optimális munkapont beállítására, változó előremenő hőmérsékletű rendszerekben, rendszerekben, ahol éjszakai csökkentett üzemmódot alkalmaznak. Tiszta hígfolyós, nem agresszív és nem robbanásveszélyes folyadékok, melyek nem tartalmaznak szilárd és hosszú szálas alkotókat, vagy ásványi olaj származékokat. Lásd a 2. ábrát. Fűtési rendszerekben a fűtőközegnek meg kell felelnie a fűtési rendszerek vízminőségére vonatkozó szabványok követelményeinek, mint pl. a német VDI 2035 szabványnak. Használati melegvíz rendszerekben a GRUNDFOS ALPHA2 szivattyúkat csak akkor ajánlott alkalmazni, ha a vízkeménység nem haladja meg a 14 nk-et. Amennyiben a víz keménysége átlépi ezt a határértéket, ajánlatos száraztengelyű szivattyút alkalmazni. Figyelmeztetés A szivattyút nem szabad tűzveszélyes folyadékok, pl. dízelolaj, petróleum és hasonló közegek szállítására alkalmazni. 7

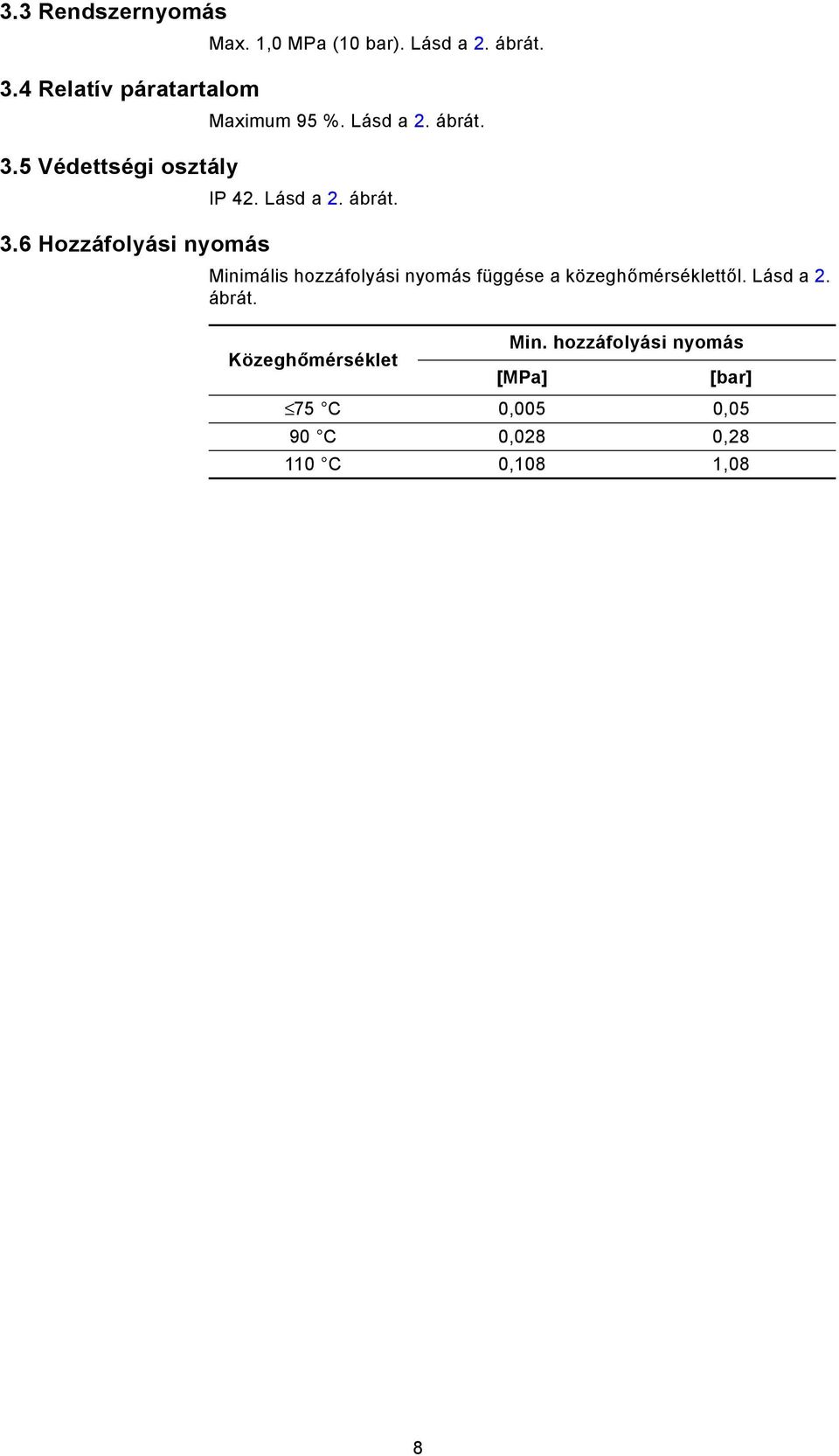

8 3.3 Rendszernyomás 3.4 Relatív páratartalom 3.5 Védettségi osztály 3.6 Hozzáfolyási nyomás Max. 1,0 MPa (10 bar). Lásd a 2. ábrát. Maximum 95 %. Lásd a 2. ábrát. IP 42. Lásd a 2. ábrát. Minimális hozzáfolyási nyomás függése a közeghőmérséklettől. Lásd a 2. ábrát. Min. hozzáfolyási nyomás Közeghőmérséklet [MPa] [bar] 75 C 0,005 0,05 90 C 0,028 0, C 0,108 1,08 8

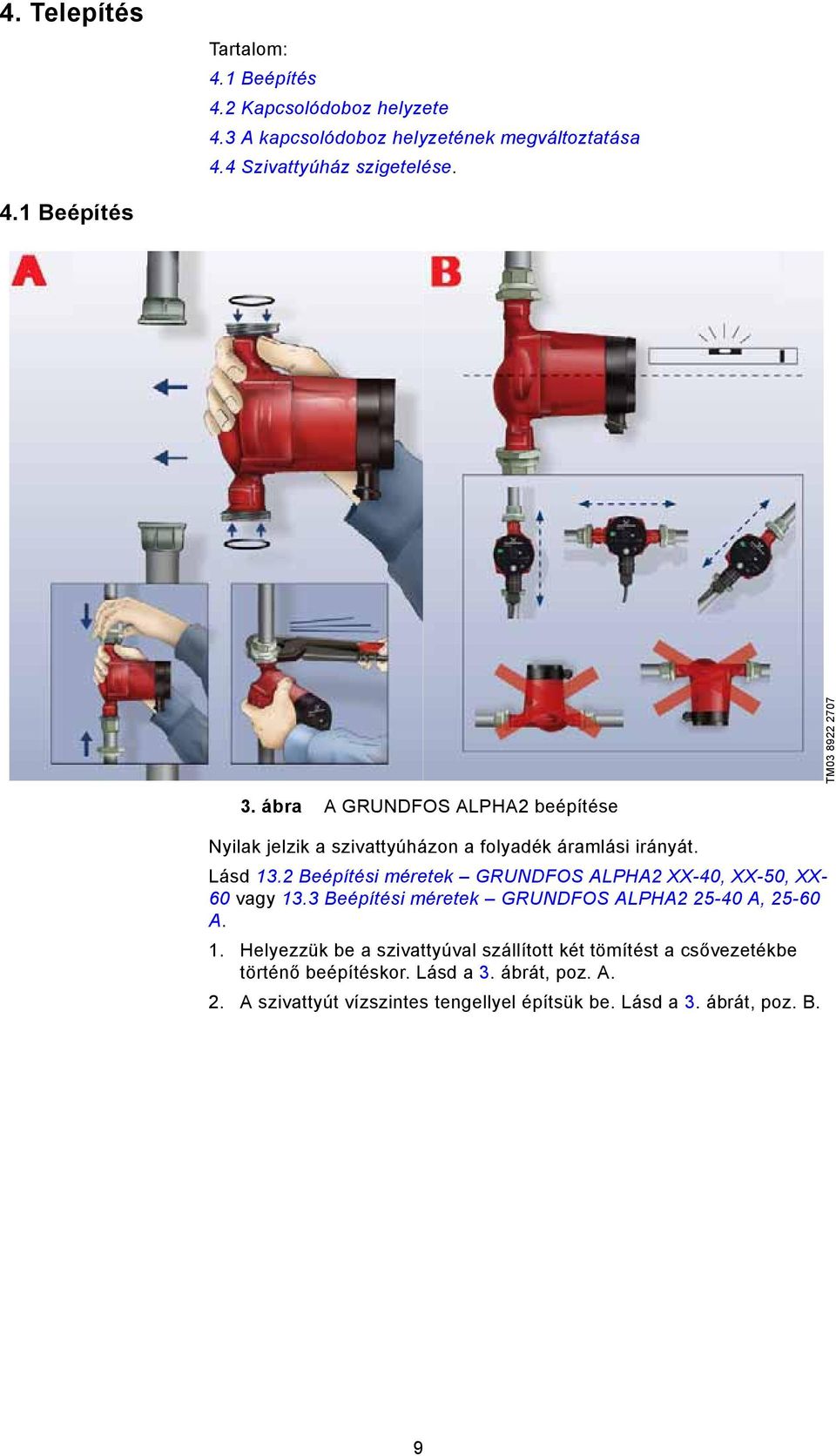

9 4. Telepítés Tartalom: 4.1 Beépítés 4.2 Kapcsolódoboz helyzete 4.3 A kapcsolódoboz helyzetének megváltoztatása 4.4 Szivattyúház szigetelése. 4.1 Beépítés TM ábra A GRUNDFOS ALPHA2 beépítése Nyilak jelzik a szivattyúházon a folyadék áramlási irányát. Lásd 13.2 Beépítési méretek GRUNDFOS ALPHA2 XX-40, XX-50, XX- 60 vagy 13.3 Beépítési méretek GRUNDFOS ALPHA A, A. 1. Helyezzük be a szivattyúval szállított két tömítést a csővezetékbe történő beépítéskor. Lásd a 3. ábrát, poz. A. 2. A szivattyút vízszintes tengellyel építsük be. Lásd a 3. ábrát, poz. B. 9

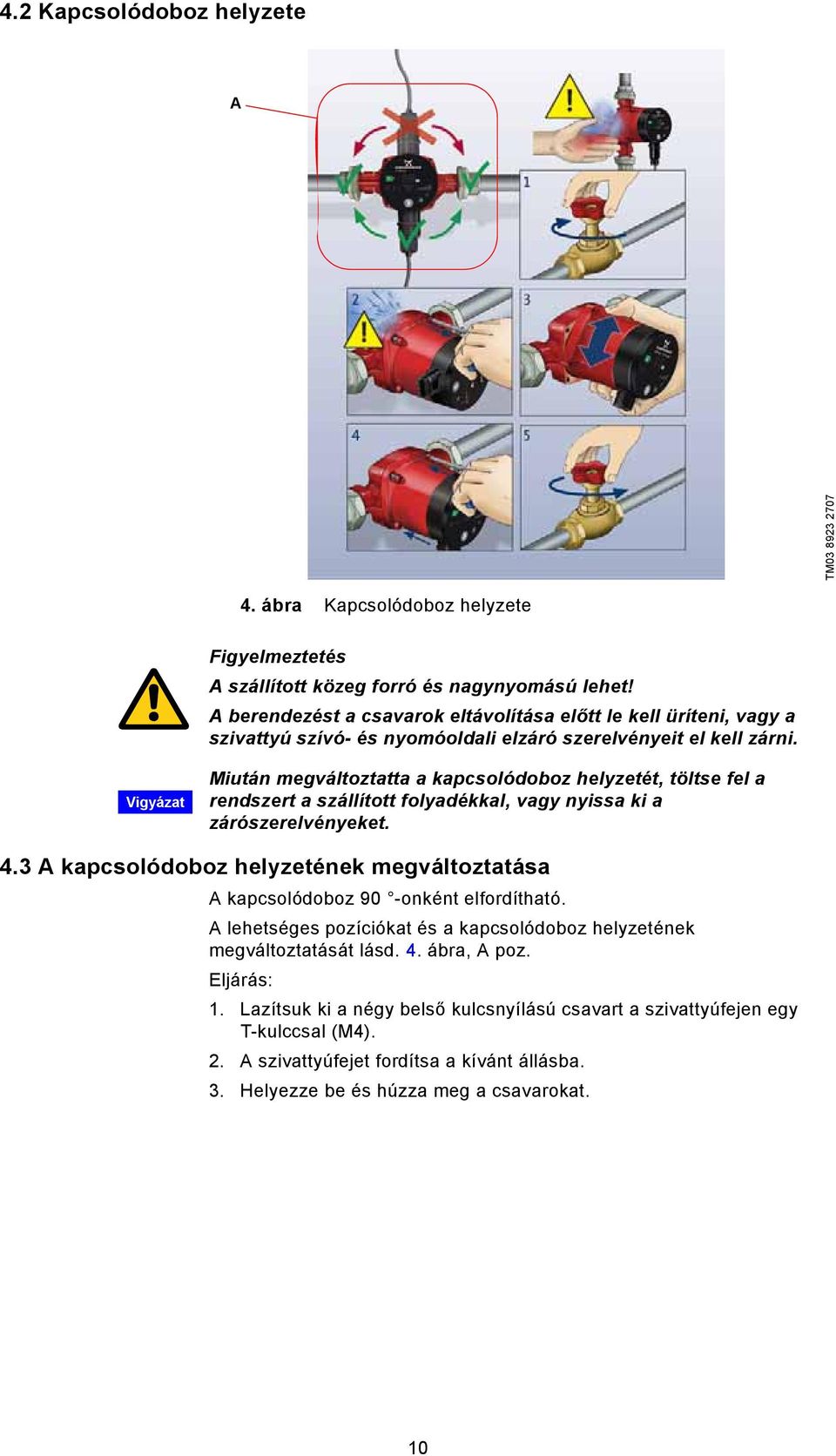

10 4.2 Kapcsolódoboz helyzete A TM ábra Kapcsolódoboz helyzete Figyelmeztetés A szállított közeg forró és nagynyomású lehet! A berendezést a csavarok eltávolítása előtt le kell üríteni, vagy a szivattyú szívó- és nyomóoldali elzáró szerelvényeit el kell zárni. Vigyázat Miután megváltoztatta a kapcsolódoboz helyzetét, töltse fel a rendszert a szállított folyadékkal, vagy nyissa ki a zárószerelvényeket. 4.3 A kapcsolódoboz helyzetének megváltoztatása A kapcsolódoboz 90 -onként elfordítható. A lehetséges pozíciókat és a kapcsolódoboz helyzetének megváltoztatását lásd. 4. ábra, A poz. Eljárás: 1. Lazítsuk ki a négy belső kulcsnyílású csavart a szivattyúfejen egy T-kulccsal (M4). 2. A szivattyúfejet fordítsa a kívánt állásba. 3. Helyezze be és húzza meg a csavarokat. 10

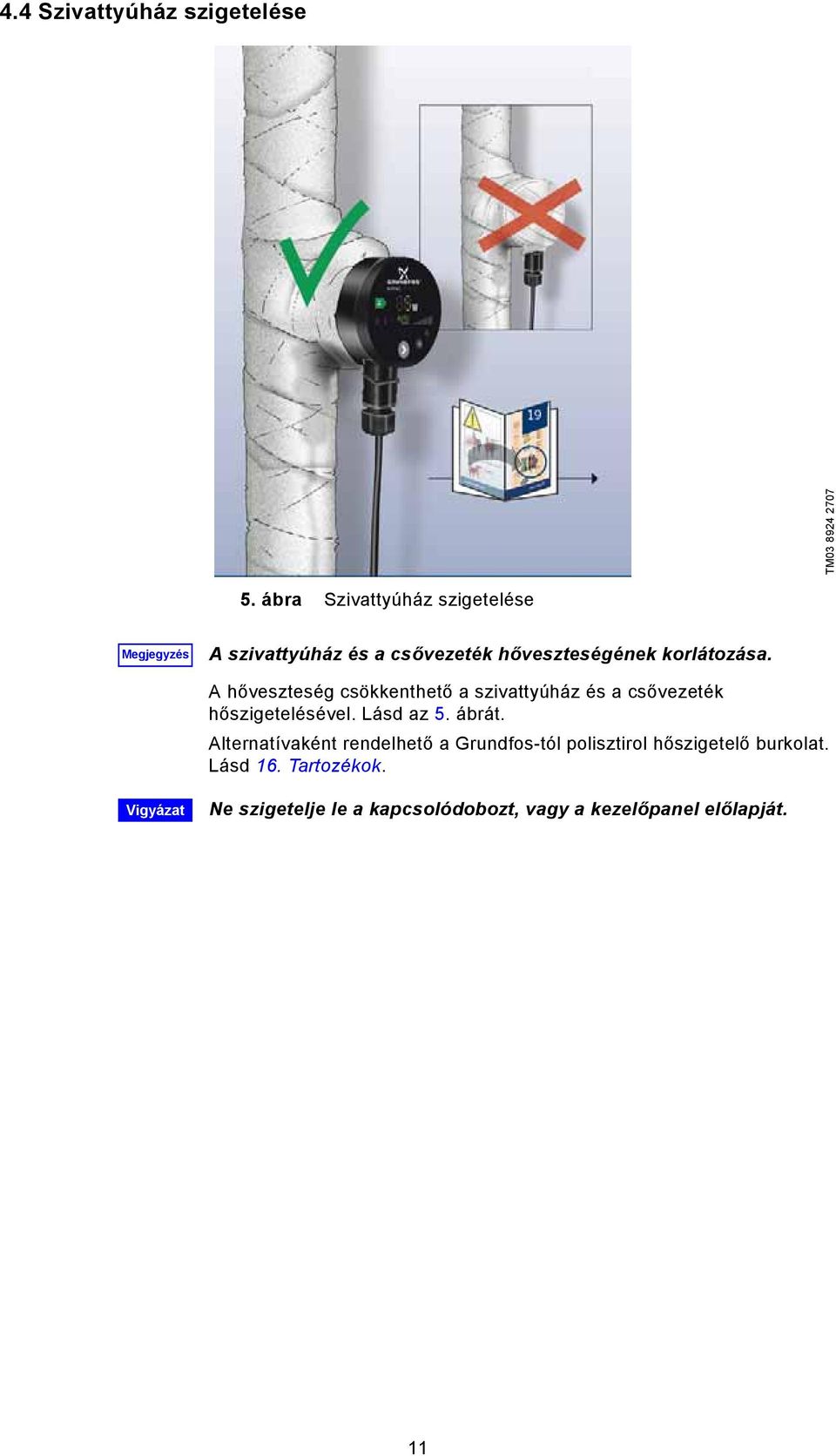

11 4.4 Szivattyúház szigetelése TM ábra Szivattyúház szigetelése Megjegyzés A szivattyúház és a csővezeték hőveszteségének korlátozása. A hőveszteség csökkenthető a szivattyúház és a csővezeték hőszigetelésével. Lásd az 5. ábrát. Alternatívaként rendelhető a Grundfos-tól polisztirol hőszigetelő burkolat. Lásd 16. Tartozékok. Vigyázat Ne szigetelje le a kapcsolódobozt, vagy a kezelőpanel előlapját. 11

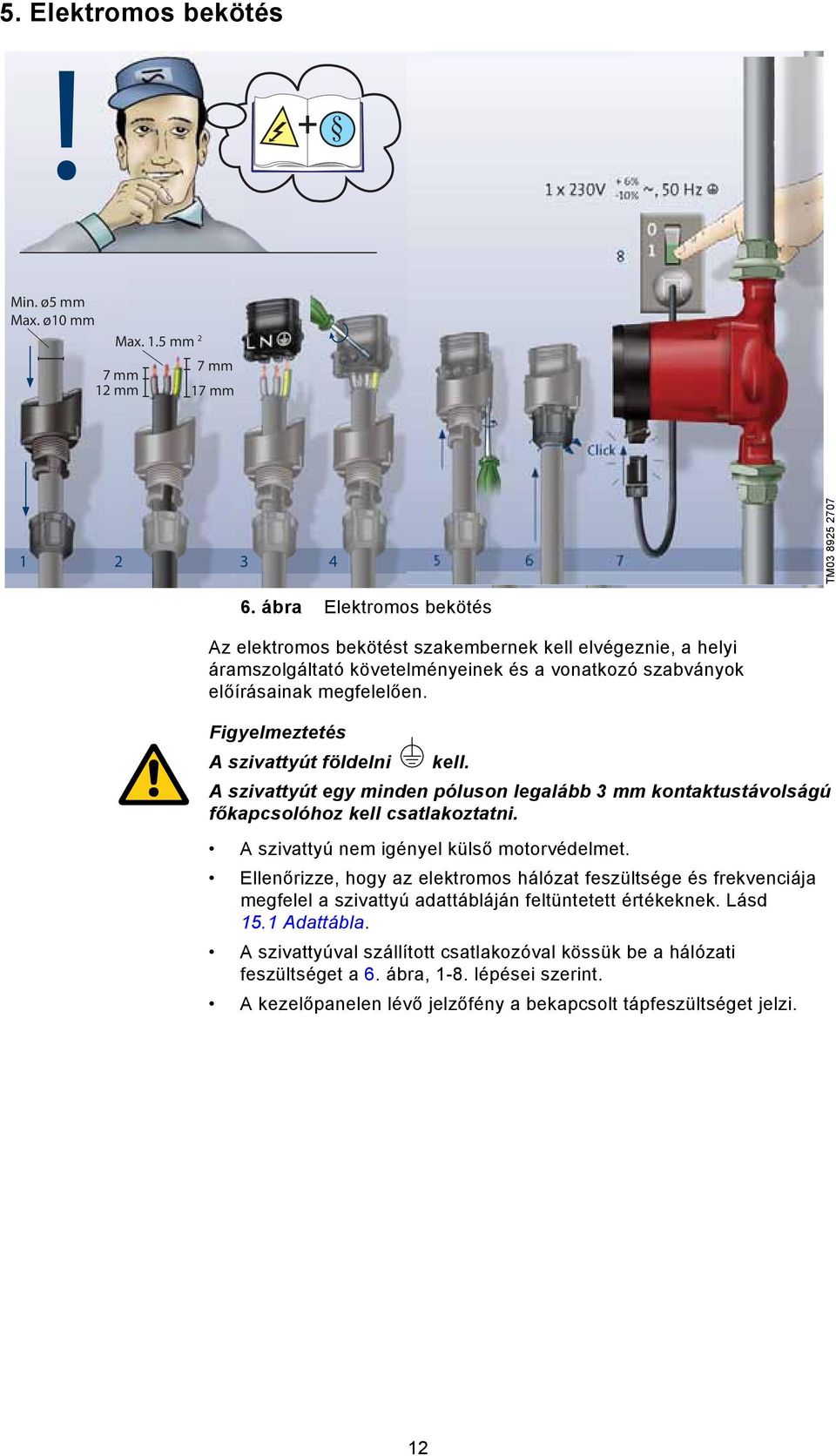

12 5. Elektromos bekötés! + + 6% 1 x 230V -10% ~, 50 Hz Min. ø5 mm Max. ø10 mm 7 mm 12 mm Max. 1.5 mm 2 7 mm 17 mm Click TM ábra Elektromos bekötés Az elektromos bekötést szakembernek kell elvégeznie, a helyi áramszolgáltató követelményeinek és a vonatkozó szabványok előírásainak megfelelően. Figyelmeztetés A szivattyút földelni kell. A szivattyút egy minden póluson legalább 3 mm kontaktustávolságú főkapcsolóhoz kell csatlakoztatni. A szivattyú nem igényel külső motorvédelmet. Ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megfelel a szivattyú adattábláján feltüntetett értékeknek. Lásd 15.1 Adattábla. A szivattyúval szállított csatlakozóval kössük be a hálózati feszültséget a 6. ábra, 1-8. lépései szerint. A kezelőpanelen lévő jelzőfény a bekapcsolt tápfeszültséget jelzi. 12

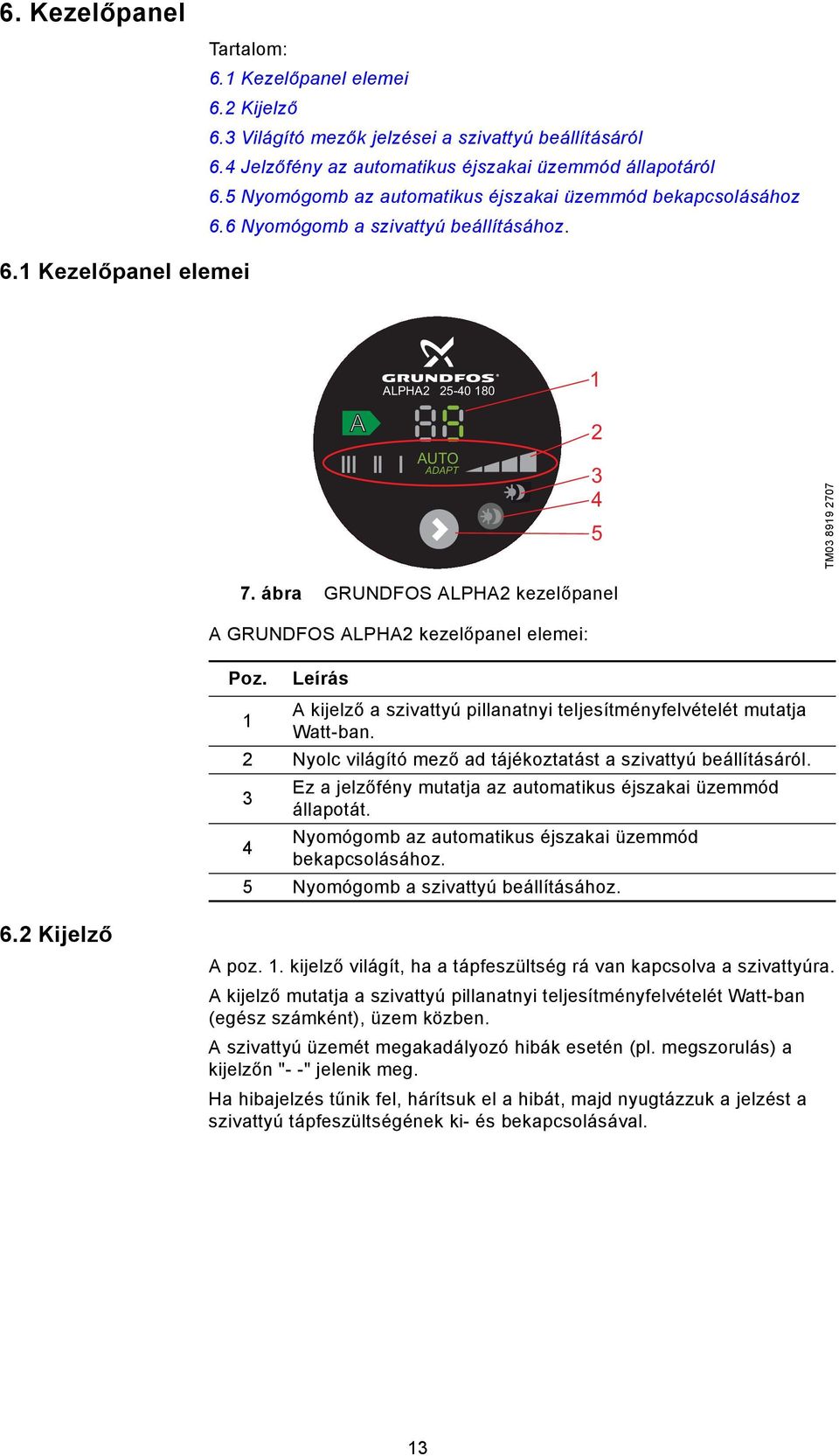

13 6. Kezelőpanel 6.1 Kezelőpanel elemei Tartalom: 6.1 Kezelőpanel elemei 6.2 Kijelző 6.3 Világító mezők jelzései a szivattyú beállításáról 6.4 Jelzőfény az automatikus éjszakai üzemmód állapotáról 6.5 Nyomógomb az automatikus éjszakai üzemmód bekapcsolásához 6.6 Nyomógomb a szivattyú beállításához. A ALPHA AUTO ADAPT TM ábra GRUNDFOS ALPHA2 kezelőpanel A GRUNDFOS ALPHA2 kezelőpanel elemei: Poz. Leírás A kijelző a szivattyú pillanatnyi teljesítményfelvételét mutatja 1 Watt-ban. 2 Nyolc világító mező ad tájékoztatást a szivattyú beállításáról. 3 Ez a jelzőfény mutatja az automatikus éjszakai üzemmód állapotát. Nyomógomb az automatikus éjszakai üzemmód 4 bekapcsolásához. 5 Nyomógomb a szivattyú beállításához. 6.2 Kijelző A poz. 1. kijelző világít, ha a tápfeszültség rá van kapcsolva a szivattyúra. A kijelző mutatja a szivattyú pillanatnyi teljesítményfelvételét Watt-ban (egész számként), üzem közben. A szivattyú üzemét megakadályozó hibák esetén (pl. megszorulás) a kijelzőn "- -" jelenik meg. Ha hibajelzés tűnik fel, hárítsuk el a hibát, majd nyugtázzuk a jelzést a szivattyú tápfeszültségének ki- és bekapcsolásával. 13

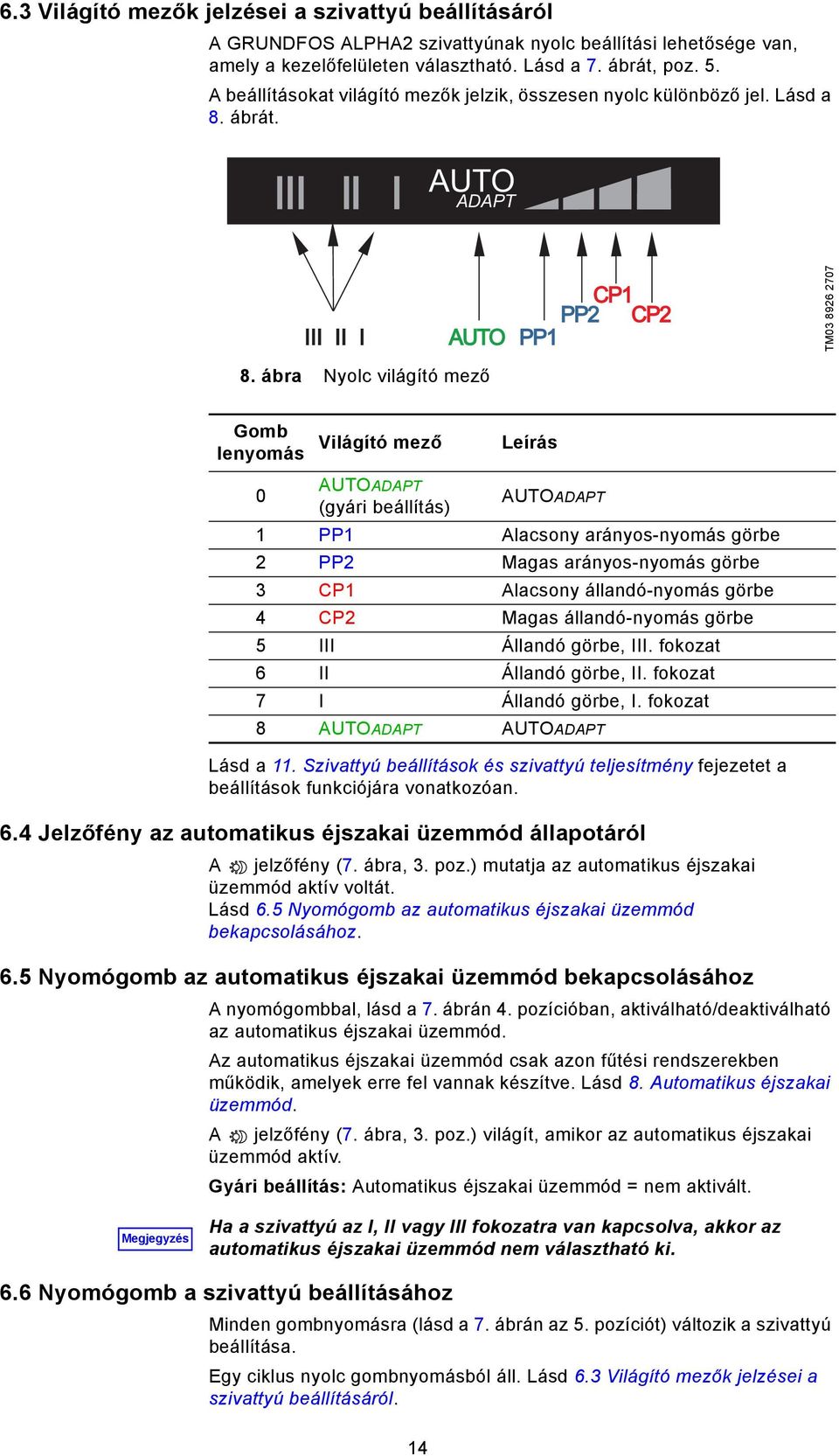

14 6.3 Világító mezők jelzései a szivattyú beállításáról A GRUNDFOS ALPHA2 szivattyúnak nyolc beállítási lehetősége van, amely a kezelőfelületen választható. Lásd a 7. ábrát, poz. 5. A beállításokat világító mezők jelzik, összesen nyolc különböző jel. Lásd a 8. ábrát. AUTO ADAPT III II I CP1 PP2 CP2 AUTO PP1 TM ábra Nyolc világító mező Gomb lenyomás Világító mező Leírás 0 AUTOADAPT (gyári beállítás) AUTOADAPT 1 PP1 Alacsony arányos-nyomás görbe 2 PP2 Magas arányos-nyomás görbe 3 CP1 Alacsony állandó-nyomás görbe 4 CP2 Magas állandó-nyomás görbe 5 III Állandó görbe, III. fokozat 6 II Állandó görbe, II. fokozat 7 I Állandó görbe, I. fokozat 8 AUTOADAPT AUTOADAPT Lásd a 11. Szivattyú beállítások és szivattyú teljesítmény fejezetet a beállítások funkciójára vonatkozóan. 6.4 Jelzőfény az automatikus éjszakai üzemmód állapotáról A jelzőfény (7. ábra, 3. poz.) mutatja az automatikus éjszakai üzemmód aktív voltát. Lásd 6.5 Nyomógomb az automatikus éjszakai üzemmód bekapcsolásához. 6.5 Nyomógomb az automatikus éjszakai üzemmód bekapcsolásához A nyomógombbal, lásd a 7. ábrán 4. pozícióban, aktiválható/deaktiválható az automatikus éjszakai üzemmód. Az automatikus éjszakai üzemmód csak azon fűtési rendszerekben működik, amelyek erre fel vannak készítve. Lásd 8. Automatikus éjszakai üzemmód. A jelzőfény (7. ábra, 3. poz.) világít, amikor az automatikus éjszakai üzemmód aktív. Gyári beállítás: Automatikus éjszakai üzemmód = nem aktivált. Megjegyzés Ha a szivattyú az I, II vagy III fokozatra van kapcsolva, akkor az automatikus éjszakai üzemmód nem választható ki. 6.6 Nyomógomb a szivattyú beállításához Minden gombnyomásra (lásd a 7. ábrán az 5. pozíciót) változik a szivattyú beállítása. Egy ciklus nyolc gombnyomásból áll. Lásd 6.3 Világító mezők jelzései a szivattyú beállításáról. 14

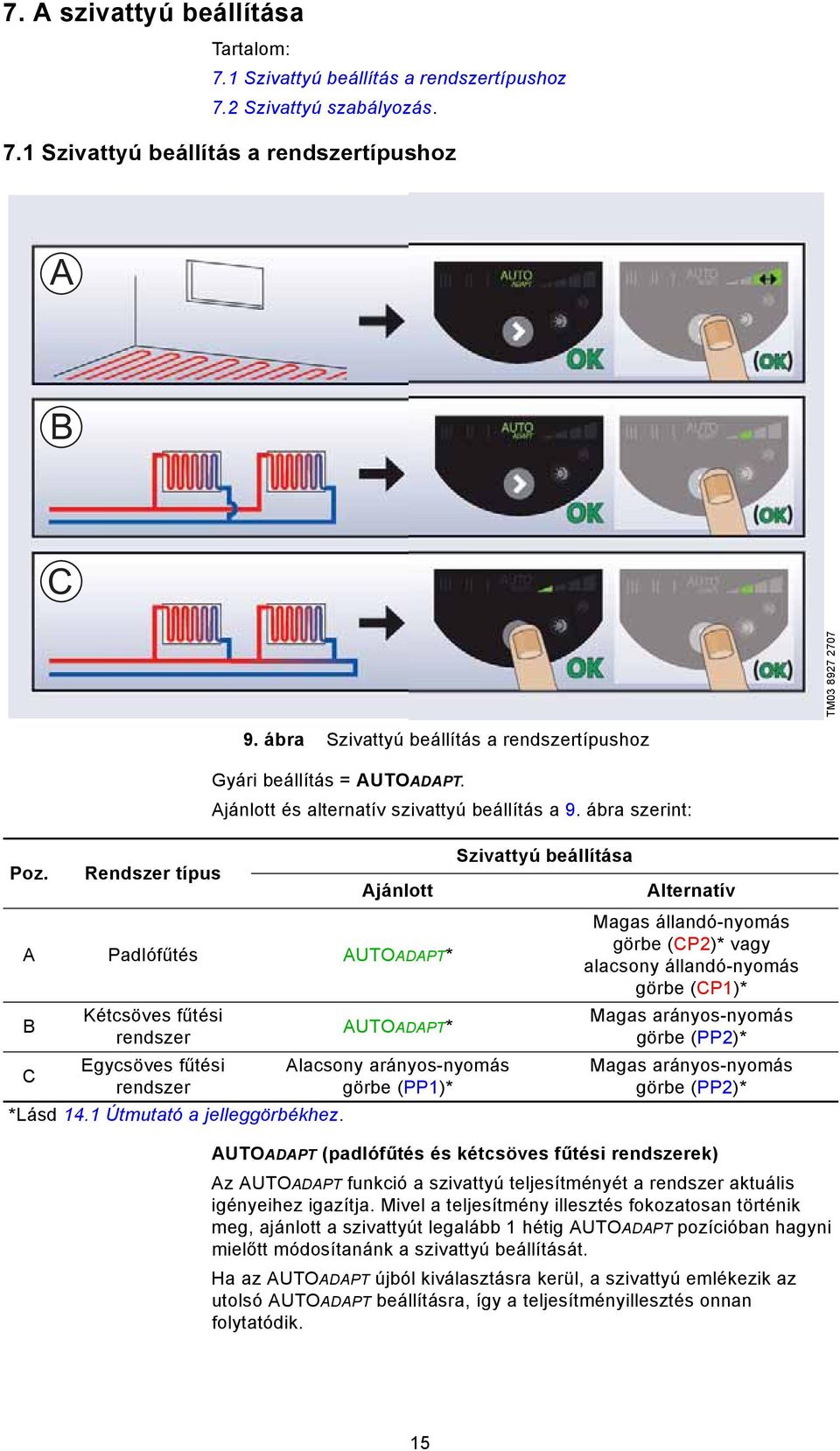

15 7. A szivattyú beállítása Tartalom: 7.1 Szivattyú beállítás a rendszertípushoz 7.2 Szivattyú szabályozás. 7.1 Szivattyú beállítás a rendszertípushoz A B C TM Poz. Rendszer típus 9. ábra Szivattyú beállítás a rendszertípushoz Gyári beállítás = AUTOADAPT. Ajánlott és alternatív szivattyú beállítás a 9. ábra szerint: Ajánlott A Padlófűtés AUTOADAPT* B C Kétcsöves fűtési rendszer Egycsöves fűtési rendszer *Lásd 14.1 Útmutató a jelleggörbékhez. AUTOADAPT* Alacsony arányos-nyomás görbe (PP1)* Szivattyú beállítása Alternatív Magas állandó-nyomás görbe (CP2)* vagy alacsony állandó-nyomás görbe (CP1)* Magas arányos-nyomás görbe (PP2)* Magas arányos-nyomás görbe (PP2)* AUTOADAPT (padlófűtés és kétcsöves fűtési rendszerek) Az AUTOADAPT funkció a szivattyú teljesítményét a rendszer aktuális igényeihez igazítja. Mivel a teljesítmény illesztés fokozatosan történik meg, ajánlott a szivattyút legalább 1 hétig AUTOADAPT pozícióban hagyni mielőtt módosítanánk a szivattyú beállítását. Ha az AUTOADAPT újból kiválasztásra kerül, a szivattyú emlékezik az utolsó AUTOADAPT beállításra, így a teljesítményillesztés onnan folytatódik. 15

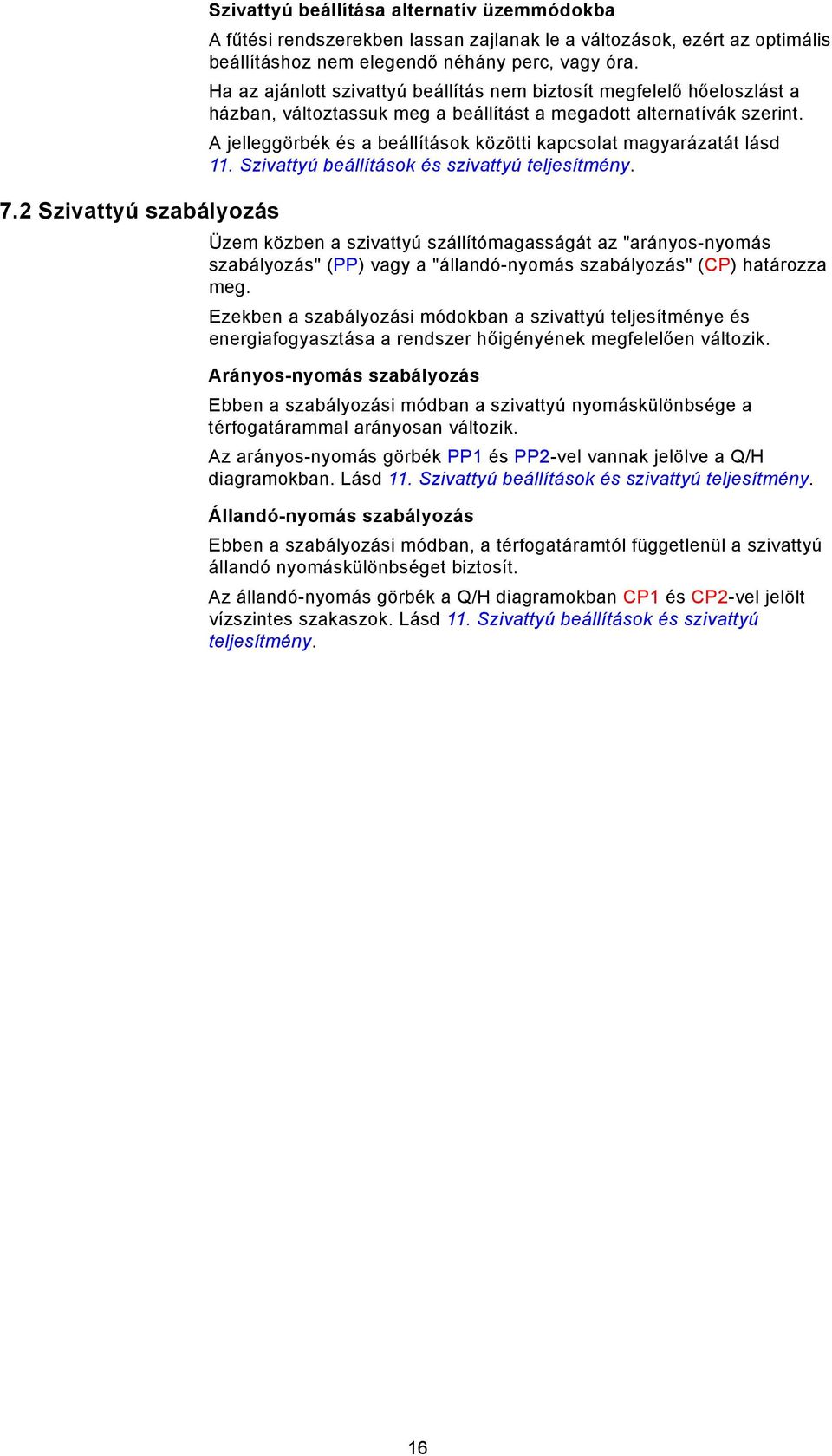

16 7.2 Szivattyú szabályozás Szivattyú beállítása alternatív üzemmódokba A fűtési rendszerekben lassan zajlanak le a változások, ezért az optimális beállításhoz nem elegendő néhány perc, vagy óra. Ha az ajánlott szivattyú beállítás nem biztosít megfelelő hőeloszlást a házban, változtassuk meg a beállítást a megadott alternatívák szerint. A jelleggörbék és a beállítások közötti kapcsolat magyarázatát lásd 11. Szivattyú beállítások és szivattyú teljesítmény. Üzem közben a szivattyú szállítómagasságát az "arányos-nyomás szabályozás" (PP) vagy a "állandó-nyomás szabályozás" (CP) határozza meg. Ezekben a szabályozási módokban a szivattyú teljesítménye és energiafogyasztása a rendszer hőigényének megfelelően változik. Arányos-nyomás szabályozás Ebben a szabályozási módban a szivattyú nyomáskülönbsége a térfogatárammal arányosan változik. Az arányos-nyomás görbék PP1 és PP2-vel vannak jelölve a Q/H diagramokban. Lásd 11. Szivattyú beállítások és szivattyú teljesítmény. Állandó-nyomás szabályozás Ebben a szabályozási módban, a térfogatáramtól függetlenül a szivattyú állandó nyomáskülönbséget biztosít. Az állandó-nyomás görbék a Q/H diagramokban CP1 és CP2-vel jelölt vízszintes szakaszok. Lásd 11. Szivattyú beállítások és szivattyú teljesítmény. 16

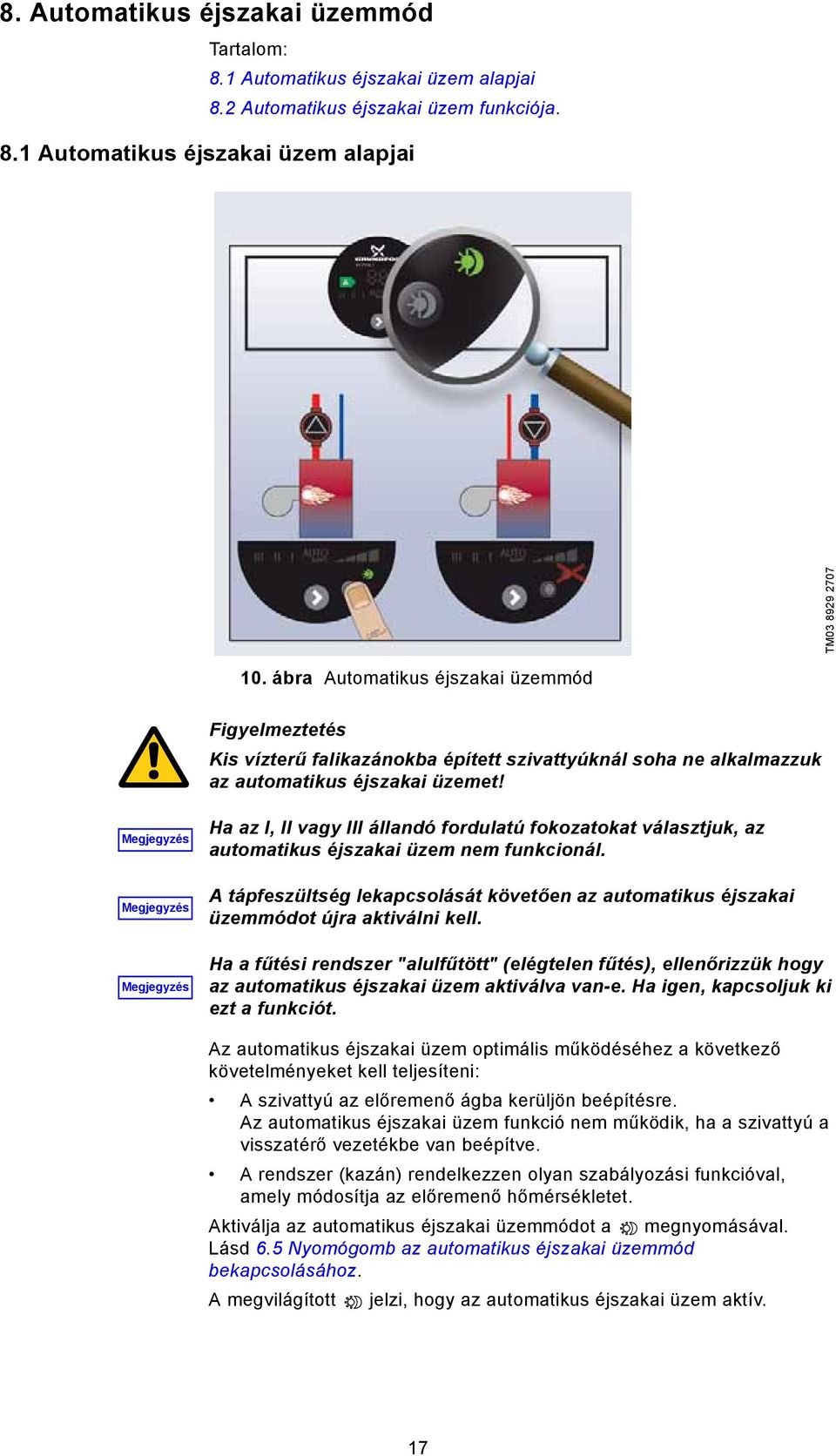

17 8. Automatikus éjszakai üzemmód Tartalom: 8.1 Automatikus éjszakai üzem alapjai 8.2 Automatikus éjszakai üzem funkciója. 8.1 Automatikus éjszakai üzem alapjai TM ábra Automatikus éjszakai üzemmód Figyelmeztetés Kis vízterű falikazánokba épített szivattyúknál soha ne alkalmazzuk az automatikus éjszakai üzemet! Megjegyzés Ha az I, II vagy III állandó fordulatú fokozatokat választjuk, az automatikus éjszakai üzem nem funkcionál. Megjegyzés A tápfeszültség lekapcsolását követően az automatikus éjszakai üzemmódot újra aktiválni kell. Megjegyzés Ha a fűtési rendszer "alulfűtött" (elégtelen fűtés), ellenőrizzük hogy az automatikus éjszakai üzem aktiválva van-e. Ha igen, kapcsoljuk ki ezt a funkciót. Az automatikus éjszakai üzem optimális működéséhez a következő követelményeket kell teljesíteni: A szivattyú az előremenő ágba kerüljön beépítésre. Az automatikus éjszakai üzem funkció nem működik, ha a szivattyú a visszatérő vezetékbe van beépítve. A rendszer (kazán) rendelkezzen olyan szabályozási funkcióval, amely módosítja az előremenő hőmérsékletet. Aktiválja az automatikus éjszakai üzemmódot a megnyomásával. Lásd 6.5 Nyomógomb az automatikus éjszakai üzemmód bekapcsolásához. A megvilágított jelzi, hogy az automatikus éjszakai üzem aktív. 17

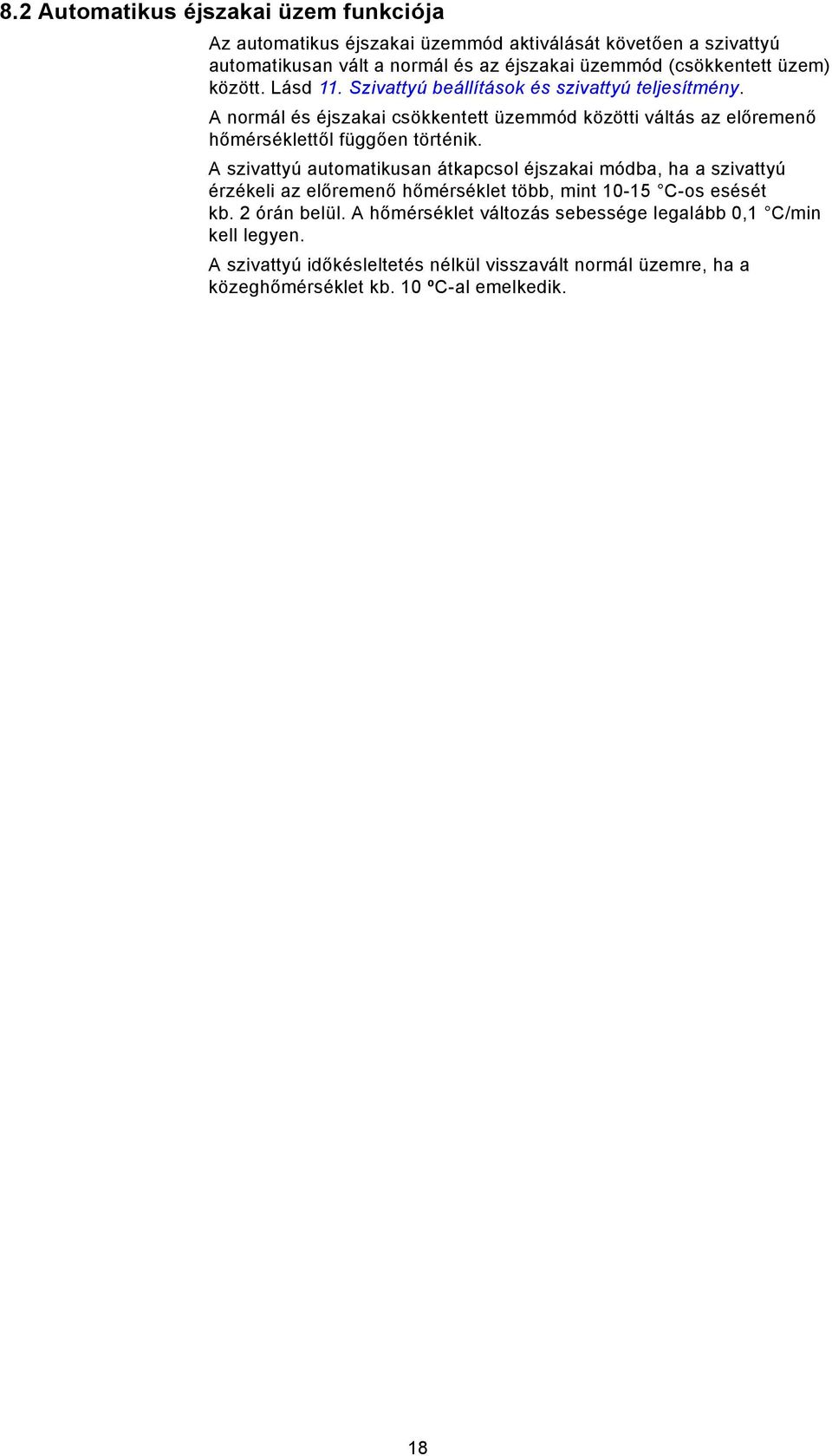

18 8.2 Automatikus éjszakai üzem funkciója Az automatikus éjszakai üzemmód aktiválását követően a szivattyú automatikusan vált a normál és az éjszakai üzemmód (csökkentett üzem) között. Lásd 11. Szivattyú beállítások és szivattyú teljesítmény. A normál és éjszakai csökkentett üzemmód közötti váltás az előremenő hőmérséklettől függően történik. A szivattyú automatikusan átkapcsol éjszakai módba, ha a szivattyú érzékeli az előremenő hőmérséklet több, mint C-os esését kb. 2 órán belül. A hőmérséklet változás sebessége legalább 0,1 C/min kell legyen. A szivattyú időkésleltetés nélkül visszavált normál üzemre, ha a közeghőmérséklet kb. 10 ºC-al emelkedik. 18

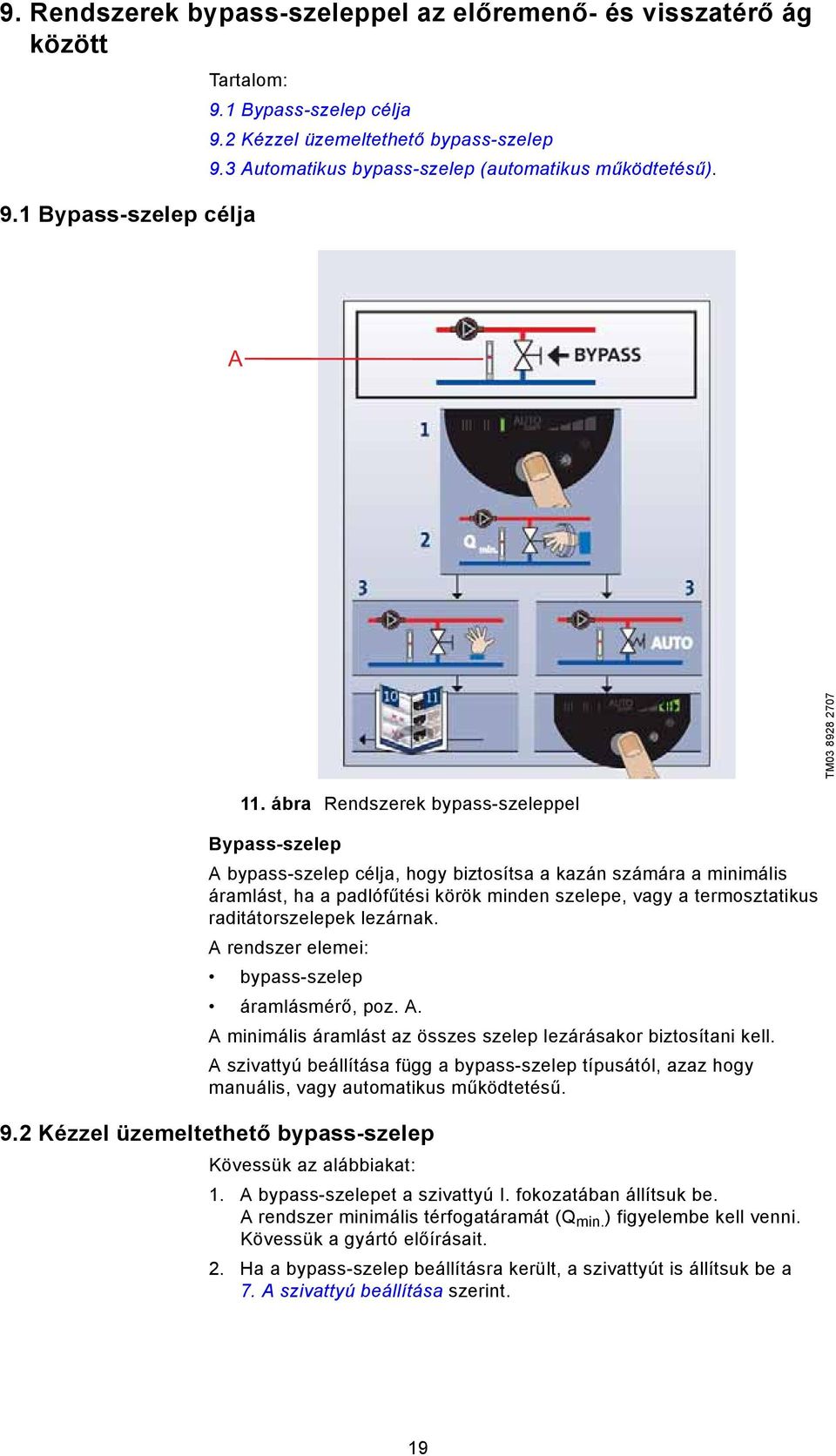

19 9. Rendszerek bypass-szeleppel az előremenő- és visszatérő ág között 9.1 Bypass-szelep célja Tartalom: 9.1 Bypass-szelep célja 9.2 Kézzel üzemeltethető bypass-szelep 9.3 Automatikus bypass-szelep (automatikus működtetésű). A TM ábra Rendszerek bypass-szeleppel Bypass-szelep A bypass-szelep célja, hogy biztosítsa a kazán számára a minimális áramlást, ha a padlófűtési körök minden szelepe, vagy a termosztatikus raditátorszelepek lezárnak. A rendszer elemei: bypass-szelep áramlásmérő, poz. A. A minimális áramlást az összes szelep lezárásakor biztosítani kell. A szivattyú beállítása függ a bypass-szelep típusától, azaz hogy manuális, vagy automatikus működtetésű. 9.2 Kézzel üzemeltethető bypass-szelep Kövessük az alábbiakat: 1. A bypass-szelepet a szivattyú I. fokozatában állítsuk be. A rendszer minimális térfogatáramát (Q min. ) figyelembe kell venni. Kövessük a gyártó előírásait. 2. Ha a bypass-szelep beállításra került, a szivattyút is állítsuk be a 7. A szivattyú beállítása szerint. 19

20 9.3 Automatikus bypass-szelep (automatikus működtetésű) Kövessük az alábbiakat: 1. A bypass-szelepet a szivattyú I. fokozatában állítsuk be. A rendszer minimális térfogatáramát (Q min. ) figyelembe kell venni. Kövessük a gyártó előírásait. 2. Ha a bypass-szelep beállítása megtörtént, állítsuk a szivattyút a legalacsonyabb vagy legmagasabb állandó-nyomás görbére. A jelleggörbék és a beállítások közötti kapcsolat magyarázatát lásd 11. Szivattyú beállítások és szivattyú teljesítmény. 20

21 10. Üzembehelyezés 10.1 Üzembehelyezés előtt 10.2 Szivattyú légtelenítése Tartalom: 10.1 Üzembehelyezés előtt 10.2 Szivattyú légtelenítése 10.3 A fűtési rendszer légtelenítése. Ne indítsuk el a szivattyút, amíg a rendszer nincs feltöltve és légtelenítve. Ellenőrizzük továbbá, hogy a szükséges hozzáfolyási nyomás rendelkezésre áll a szivattyú szívó oldalán. Lásd 3. Alkalmazási terület és 13. Műszaki adatok és beépítési méretek. TM ábra Szivattyú légtelenítése A szivattyú önmagát légteleníti. Nem szükséges, de ajánlott a légtelenítést manuálisan is elvégezni az üzembe helyezés előtt. A szivattyúban lévő levegő zajt okozhat. A zaj néhány percnyi üzemelést követően megszűnik. A rendszer gyors légtelenítéséhez a szivattyút kapcsoljuk egy rövid időre III. fordulatszám fokozatba. A szivattyú kilégtelenítése után, amikor a zaj megszűnt a rendszerben, állítsuk be az ajánlott üzemmódot. Lásd 7. A szivattyú beállítása. Vigyázat A szivattyú nem futhat szárazon. A rendszert nem lehet a szivattyún keresztül légteleníteni. Lásd 10.3 A fűtési rendszer légtelenítése. 21

22 10.3 A fűtési rendszer légtelenítése A W 2 II I AUTO III ADAPT TM ábra A fűtési rendszer légtelenítése A fűtési rendszer légteleníthető légtelenítő szelep beépítésével, a szivattyú fölött (1) a szivattyúházon lévő légtelenítőn keresztül (2). Azokban a fűtési rendszerekben, amelyek gyakran lelevegősödnek, a Grundfos légleválasztóval rendelkező szivattyúk beépítését javasolja, mint pl. az ALPHA2 xx-xx A típus. A fűtési rendszer feltöltése után kövesse az alábbi útmutatót: 1. Nyissa meg a légtelenítőt. 2. Állítsa a szivattyút III fokozatra. 3. Hagyja a szivattyút egy rövid ideig járni, a típustól és a rendszer méretétől függően. 4. A légtelenítés után, amikor a zaj megszűnt a rendszerben, állítsuk be az ajánlott üzemmódot. Lásd 7. A szivattyú beállítása. Ismételje meg az eljárást, amennyiben szükséges. Vigyázat A szivattyú nem futhat szárazon. 22

23 11. Szivattyú beállítások és szivattyú teljesítmény Tartalom: 11.1 Kapcsolat a szivattyú beállítás és a szivattyú teljesítmény között Kapcsolat a szivattyú beállítás és a szivattyú teljesítmény között A 14. ábrán követhetjük a szivattyú beállítása, és az ahhoz tartozó jelleggörbék közötti összefüggést. Lásd még 14. Jelleggörbék. AUTO ADAPT PP1 PP2 CP1 CP2 H AUTO ADAPT II III I Q TM ábra Szivattyú beállítás és jelleggörbék közötti összefüggés Beállítás AUTOADAPT (gyári beállítás) PP1 PP2 CP1 CP2 Szivattyú jelleggörbe Magas és alacsony arányos görbe között Alacsony arányosnyomás görbe Magas arányosnyomás görbe Alacsony állandónyomás görbe Magas állandónyomás görbe Funkció Az AUTOADAPT funkció biztosítja, hogy az ALPHA2 egy megadott tartományban automatikusan beállítja a szivattyú teljesítményét. Lásd a 14. ábrát: Illeszti a szivattyú teljesítményét a rendszer méretéhez. Illeszti a szivattyú teljesítményét a terhelés változásaihoz. AUTOADAPT üzemmódban a szivattyú arányos-nyomás szabályozást valósít meg. A szivattyú munkapontja fel és le mozog az alacsony arányosnyomás görbén, a vízigénynek megfelelően. Lásd a 14. ábrát. A szállítómagasság (nyomáskülönbség) a vízigény csökkenésével arányosan csökken, és növekvő vízigénynél arányosan növekszik. A szivattyú munkapontja fel és le mozog a magas arányos-nyomás görbén, a vízigénynek megfelelően. Lásd a 14. ábrát. A szállítómagasság (nyomáskülönbség) a vízigény csökkenésével arányosan csökken, és növekvő vízigénynél arányosan növekszik. A szivattyú munkapontja ide-oda vándorol az alacsony állandónyomás görbén, a rendszer vízigényétől függően. Lásd a 14. ábrát. A szállítómagasság (nyomáskülönbség) állandó értéken marad, a vízigénytől függetlenül. A szivattyú munkapontja ide-oda vándorol a magas állandónyomás görbén, a rendszer vízigényétől függően. Lásd a 14. ábrát. A szállítómagasság (nyomáskülönbség) állandó értéken marad, a vízigénytől függetlenül. 23

24 Beállítás III II I Szivattyú jelleggörbe III fokozat II fokozat I fokozat Funkció Az ALPHA2 állandó fordulaton, így állandó jelleggörbén üzemel. III. fokozatban a szivattyú minden üzemállapotban max. görbén működik. Lásd a 14. ábrát. A szivattyú gyors légtelenítéséhez kapcsoljuk a III. fokozatra egy rövid időre. Lásd 10.2 Szivattyú légtelenítése. Az ALPHA2 állandó fordulaton, így állandó jelleggörbén üzemel. II. fokozatban a szivattyú minden üzemállapotban középső görbén működik. Lásd a 14. ábrát. Az ALPHA2 állandó fordulaton, így állandó jelleggörbén üzemel. I. fokozatban a szivattyú minden üzemállapotban minimum görbén működik. Lásd a 14. ábrát. Megfelelő körülmények mellett az ALPHA2 automatikus éjszakai üzemben a lehető legalacsonyabb teljesítményű és energiafogyasztású görbére kapcsolja a szivattyút. Lásd 8. Automatikus éjszakai üzemmód. 24

25 12. Hibakereső táblázat Figyelmeztetés Mielőtt megkezdjük a a munkát, győződjünk meg arról, hogy a szivattyút az elektromos hálózatról lekapcsolták és véletlenül sem kapcsolható vissza. Hiba Kezelőpanel Ok Elhárítás 1. A szivattyú nem működik. 2. Zajos a rendszer. 3. Szivattyú zajos. 4. Elégtelen fűtés. Nincs jelzőfény. a) Egy biztosíték kiégett. Cseréjünk biztosítékot. b) Az érintésvédelmi hibarelé leoldott. c) A szivattyú meghibásodott. Kijelzés "- -". a) Tápfeszültség hiba. Esetleg túl alacsony. Számok a kijelzőn. Számok a kijelzőn. Számok a kijelzőn. Kapcsoljuk vissza a megszakítót. Cseréljük ki a szivattyút. Ellenőrizzük, hogy a tápfeszültség nagysága megfelel-e az előírtnak. b) A szivattyú megszorult. Távolítsuk el a szennyeződést. a) Levegő a rendszerben. Légtelenítse a rendszert. Lásd 10.3 A fűtési rendszer légtelenítése. b) Túl nagy térfogatáram. Csökkentsük a szállítómagasságot. Lásd 11. Szivattyú beállítások és szivattyú teljesítmény. a) Levegő a szivattyúban. Működtessük a szivattyút. Idővel kilégteleníti magát. Lásd 10.2 Szivattyú légtelenítése. b) A hozzáfolyási nyomás túl alacsony. a) Túl kicsi a szivattyú teljesítménye. A hozzáfolyási nyomást megnövelni, és/vagy ellenőrizni a zárt tágulási tartály előfeszítési nyomását (amennyiben van). Növeljük a szállítómagasságot. Lásd 11. Szivattyú beállítások és szivattyú teljesítmény. 25

26 13. Műszaki adatok és beépítési méretek 13.1 Műszaki adatok Tartalom: 13.1 Műszaki adatok 13.2 Beépítési méretek GRUNDFOS ALPHA2 XX-40, XX-50, XX Beépítési méretek GRUNDFOS ALPHA A, A. Tápfeszültség 1 x 230 V 10 %/+ 6 %, 50 Hz, PE Motorvédelem A szivattyú nem igényel külső motorvédelmet. Védettségi osztály IP 42 Szigetelési osztály F Relatív páratartalom Maximum 95 % Rendszernyomás Max. 1,0 MPa, 10 bar, 102 m emelőmagasság Hozzáfolyási nyomás Közeghőmérséklet Min. hozzáfolyási nyomás +75 C 0,05 bar, 0,005 MPa, 0,5 m vízoszlop +90 C 0,28 bar, 0,028 MPa, 2,8 m vízoszlop +110 C 1,08 bar, 0,108 MPa, 10,8 m vízoszlop EMC EN és EN Zajszint A szivattyú zajszintje (hangnyomás) kisebb, mint 43 db(a). Környezeti hőmérséklet 0 C C Hőmérsékleti osztály TF110, CEN Felületi hőmérséklet A maximális felületi hőmérséklet nem haladja meg a +125 C-ot. Közeghőmérséklet +2 C C A kondenzáció elkerülése érdekében a folyadék hőmérsékletnek mindig magasabbnak kell lennie a környezeti hőmérsékletnél. Környezeti hőmérséklet [ C] Min. [ C] Közeghőmérséklet Max. [ C] Vigyázat Használati melegvíz rendszerekben a vízkőkiválás megelőzése érdekében ajánlott a közeghőmérsékletet 65 C alatt tartani. 26

27 13.2 Beépítési méretek GRUNDFOS ALPHA2 XX-40, XX-50, XX-60 Körvonalrajzok és méret táblázatok. TM ábra Körvonalrajzok, ALPHA2 XX-40, XX-50, XX-60 Szivattyú típus Méretek L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA ALPHA (N) 130* /2 ALPHA /2 ALPHA (N) /2 ALPHA ALPHA ** ALPHA /2 ALPHA (N) /2 ALPHA *) Csak az UK területén. **) UK területén 1 1/ Beépítési méretek GRUNDFOS ALPHA A, A Körvonalrajzok és méret táblázatok. TM ábra Körvonalrajzok, ALPHA A, A Szivattyú típus Méretek L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA A /2 ALPHA A /2 27

28 14. Jelleggörbék Tartalom: 14.1 Útmutató a jelleggörbékhez 14.2 Jelleggörbe kondíciók 14.3 Jelleggörbék, ALPHA2 XX Jelleggörbék, ALPHA2 XX Jelleggörbék, ALPHA2 XX

29 14.1 Útmutató a jelleggörbékhez Minden szivattyú beállításhoz tartozik egy saját jelleggörbe (Q/H görbe). Az AUTOADAPT azonban egy teljesítmény tartományt fed le. Egy villamos teljesítmény görbe (P1 görbe) tartozik minden egyes Q/H görbéhez. A villamos teljesítmény görbe mutatja a szivattyú teljesítményfelvételét (P1) Watt-ban egy adott Q/H görbéhez tartozóan. A P1 paraméter megfelel a szivattyú kijelzőjén feltüntetett értéknek. Lásd a 17. ábrán. AUTO ADAPT PP1 PP2 CP1 CP2 H AUTO ADAPT III Q P1 III II I 17. ábra Jelleggörbék kapcsolata a szivattyú beállításával Q TM Beállítás AUTOADAPT (gyári beállítás) PP1 PP2 CP1 CP2 III II I Szivattyú jelleggörbe Alapjel a zöld tartományon belül. Alacsony arányos-nyomás görbe Magas arányos-nyomás görbe Alacsony állandó-nyomás görbe Magas állandó-nyomás görbe Fix fordulatszám, III Fix fordulatszám, II Fix fordulatszám, I Automatikus éjszakai üzemmód görbéje További információért lásd 6.3 Világító mezők jelzései a szivattyú beállításáról 7. A szivattyú beállítása 11. Szivattyú beállítások és szivattyú teljesítmény. 29

30 14.2 Jelleggörbe kondíciók Az alábbi meghatározások vonatkoznak a következő oldalakon lévő görbékre: Teszt folyadék: Levegőmentes víz. A görbék ρ = 983,2 kg/m 3 sűrűségű, és +60 C hőmérsékletű vízre vonatkoznak. Minden görbén átlagértékek kerülnek feltüntetésre, így nem tekinthetők garantált paraméternek. Ha meghatározott követelményeket kel teljesíteni, egyedi mérést kell elvégezni. Az egyes fokozatokhoz tartozó görbék I, II és III jelöléssel vannak ellátva. A görbék υ = 0,474 mm 2 /s (0,474 cst) kinematikai viszkozitás mellett érvényesek. 30

31 14.3 Jelleggörbék, ALPHA2 XX-40 p [kp a] 40 H [m] II III I Q[m³/h] Q[l/s] P1 [W ] 25 III 20 II I Q[m³/h] 18. ábra Jelleggörbék, ALPHA2 XX-40 TM

32 14.4 Jelleggörbék, ALPHA2 XX-50 p [kp a] H [m] Q[m³/h] I II III P1 [W ] Q[l/s] Q[m³/h] 19. ábra Jelleggörbék, ALPHA2 XX-50 I II III TM

33 14.5 Jelleggörbék, ALPHA2 XX-60 p [kp a] H [m] Q [m³/h] I II III P1 [W ] Q[l/s] II III 10 I Q [m³/h] TM ábra Jelleggörbék, ALPHA2 XX-60 33

34 15. Tulajdonságok 15.1 Adattábla Tartalom: 15.1 Adattábla 15.2 Típuskód. 1 A ALPHA AUTO ADAPT W Prod. No /1(A) P1(W) MPa Serial No Min PC 0740 TF110 Max IP V ~ 50Hz MADE IN DENMARK TM ábra Adattábla, GRUNDFOS ALPHA2 Poz. Leírás Poz. Leírás 1 Szivattyú típus 8 Névleges áram [A]: Min.: Min. áramerősség [A] Max.: Max. áramerősség [A] 2 Cikkszám 9 Felvett teljesítmény P 1 [W]: Min.: Min. felvett teljesítmény P 1 [W] Max.: Max. felvett teljesítmény P 1 [W] 3 Sorozatszám 10 Maximális üzemi nyomás [MPa] 4 Gyártmánykód Első és második számjegy = év 11 CE jelölés és engedélyek Harmadik és negyedik számjegy = hét 5 Védettségi osztály 12 Származási ország 6 Feszültség [V] 13 Hőmérsékleti osztály 7 Frekvencia [Hz] 34

35 15.2 Típuskód Példa ALPHA N 180 Szivattyú típus Szívó- és nyomócsonk névleges átmérője (DN) [mm]-ben Max. szállítómagasság [dm] : Öntöttvas szivattyúház A: Légleválasztós szivattyú N: Rozsdamentes acél szivattyúház Beépítési hossz [mm] 35

36 16. Tartozékok TM ábra Tartozékok GRUNDFOS ALPHA2 tartozékai. Lásd a 22. ábrát. Szállítható tartozékok fittingek (csavarzat és szelepek) hőszigetelő burkolat (szigetelő héj) csatlakozó. 36

37 17. Hulladékkezelés A termék vagy annak részeire vonatkozó hulladékkezelés a környezetvédelmi szempontok betartásával történjen: 1. Vegyük igénybe a helyi hulladékgyűjtő vállalat szolgáltatását. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy szervizzel. 37 A műszaki változtatások joga fenntartva.
