1 GRUNDFOS KEZELÉSI UTASÍTÁSOK Cranes for SMD, SMG, SFG, SRG, AMD, AMG, AFG and SRP Telepítési és üzemeltetési utasítás

2 Magyar (HU) Magyar (HU) Telepítési és üzemeltetési utasítás Az eredeti angol változat fordítása Ez a telepítési és üzemeltetési utasítás a Grundfos AMD, AMG, AFG, SRP, SMD, SMG, SFG és SRG keverőkhöz és áramláskeltőkhöz való darukra vonatkozik. Az 1-5 részben találhatók meg a termék biztonságos kicsomagolásához, telepítéséhez és kezeléséhez szükséges ismeretek. Az 6-9 részben fontos információk találhatók a termékre vonatkozóan, valamint a szervizelésről, és a termék elhelyezéséről a hulladékban. 1. Általános információk 1.1 Célcsoportok Ez a telepítési és üzemeltetési utasítás szakképzett szerelők számára készült. 1.2 A dokumentumban alkalmazott jelölések Figyelmeztetések halálos vagy személyi sérüléssel járó kockázatok veszélyére TARTALOMJEGYZÉK Oldal 1. Általános információk Célcsoportok A dokumentumban alkalmazott jelölések 2 2. Biztonsági utasítások Általános biztonsági utasítások Biztonságos munkavégzés Felülvizsgálat Kiképzett személyek 3 3. A termék átvétele 4 4. A termék telepítése A darutalp beépítése A daru beépítése Az emelősodrony beépítése a dobba 6 5. A termék kezelése és tárolása A termék kezelése A termék áthelyezése A termék tárolása 8 6. Termékismertető Termékleírás Alkalmazási területek Azonosítás Telepítéstípusok 9 7. A termék szervizelése A termék karbantartása Műszaki adatok Használati körülmények Mechanikai adatok Alkatrészek Méretek és tömegek Hulladékkezelés 12 A telepítés megkezdése előtt olvassa el ezt a dokumentumot. A telepítés és az üzemeltetés feleljen meg a helyi előírásoknak és a bevált gyakorlat elfogadott követelményeinek. VESZÉLY Olyan veszélyes helyzetet jelöl, amelyet, ha nem előznek meg vagy kerülnek el, halált vagy súlyos személyi sérülést okoz. FIGYELMEZTETÉS Olyan veszélyes helyzetet jelöl, amelyet, ha nem előznek meg vagy kerülnek el, halált vagy súlyos személyi sérülést okozhat. VIGYÁZAT Olyan veszélyes helyzetet jelöl, amelyet, ha nem előznek meg vagy kerülnek el, kisebb vagy közepesen súlyos személyi sérülést okozhat. A három veszélyes helyzetet jelölő szimbólumok, VESZÉLY, FIGYELMEZTETÉS és VIGYÁZAT csoportosíthatók az alábbiak szerint: SZÖVEGES JELZÉS A veszély leírása A figyelmeztetés figyelmen kívül hagyásának következménye. - A veszély elkerülésének módja További fontos megjegyzések Kék vagy szürke kör, benne fehér grafikus jel jelzi, hogy cselekedni kell a veszély elhárítása vagy elkerülése érdekében. Egy ferdén áthúzott vörös vagy szürke kör, lehetőleg egy fekete grafikai ábrával, jelzi, hogy egy műveletet nem szabad megtenni vagy félbe kell szakítani. Ha ezeket az utasításokat nem tartják be, az a berendezés hibás működését vagy sérülését okozhatja. A munkát megkönnyítő tippek és tanácsok. 2

3 2. Biztonsági utasítások 2.1 Általános biztonsági utasítások A daru csak emelésre alkalmas, és csak a gyártó utasításainak megfelelően használható. Ezeknek az utasításoknak a be nem tartása balesethez vezethet. Ne használjon darukat - folyamatos üzemeltetéshez - építkezési területeken (BGV D7) - állványokon vagy műtermekben (BGV C1). VESZÉLY Függő teher Halálos vagy súlyos személyi sérülés - Ne álljon függő teher alá! - Ne emeljen terhet, ha az himbálózhat! VIGYÁZAT Zúzódás veszélye Könnyű, vagy közepesen súlyos személyi sérülés - Ne használja a darut személyek felemelésére vagy szállítására (ZH 1 / 461). - Terhet csak függőleges irányú erőhatást kifejtve szabad emelni. - Ne tartsa a terhet szükségtelenül hosszú ideig megemelt állapotban. Vegye figyelembe a terméken elhelyezett címkék figyelmeztetéseit! Lásd az 1. ábrát. 1. ábra Veszélyre figyelmezetető címkék TM Biztonságos munkavégzés Beépítést, karbantartást és javítást csak arra kiképzett személyek végezhetnek. Lásd a 2.4 Kiképzett személyek című részt. Csak eredeti, a gyártótól vásárolt cserealkatrészeket használjon. Ne végezzen biztonságot csökkentő módosításokat! A kiegészítő komponensek nem csökkenthetik a biztonságot. Mindig törekedjen a biztonságos munkavégzésre, és ügyeljen az esetleges veszélyekre. Mindig tartsa be a biztonsági és a balesetmegelőzési előírásokat. Mindig kövesse a nemzeti szabványokat és irányelveket. Vészhelyzet vagy a daru meghibásodás esetén azonnal értesítse a munkahelyi vezetőjét. Ne üzemeltesse a darut addig, amíg a veszélyt el nem hárítoták, vagy a sérülést illetve hibát ki nem javították. Minden alkalommal ellenőrizze az alábbiakat, mielőtt a darut használja: A csörlő, az emelősodrony és a darugém sodrony legyen ép. A daru legyen stabilan behelyezve a darutalpba, a darutalp pedig legyen lerögzítve. A daru minden része legyen ép és megfelelően beépített. 2.3 Felülvizsgálat Gondoskodjon arról, hogy ez a telepítési és üzemeltetési utasítás mindig kéznél legyen! Ne engedje, hogy a darut olyan személy működtesse, akit annak a kezelésére nem képzetek ki. Rendszeresen ellenőrizze, hogy a darut biztonságosan és a jelen utasításoknak megfelelően működtetik. 2.4 Kiképzett személyek A kiképzett személyek olyan emberek, akiket kiképeztek a csörlők, emelők és húzóberendezések használatára, ebben gyakorlatot szereztek, és megfelelő szinten megismerték a balesetvédelemre és biztonsági előírásokra vonatkozó országos szabványokat. Magyar (HU) 3

4 Magyar (HU) 3. A termék átvétele Ne telepítsen sérült darut. Amikor a daru beérkezik, ellenőrizze a darut és a vele szállított tartozékokat, hogy nem sérültek-e meg szállítás közben. Ez akkor is érvényes, amikor a berendezést a beépítés helyére szállítják. Ha a daru vagy annak bármelyik tartozéka sérült, akkor a berendezés telepítésének folytatása előtt vegye fel a kapcsolatot a helyi Grundfos vállalattal. Ne szerelje le a sérült alkatrészt további vizsgálatok céljából, kivéve, ha a helyi Grundfos vállalat erre utasítja. A szállítási segédanyagokat a helyi előírásoknak megfelelően kell megsemmisíteni. 4. A termék telepítése A csörlő emelősodrony nélkül kerül forgalomba. Az emelősodrony felszerelése után, ellenőrizze acsörlő helyes működését úgy, hogy elvégzi a helyi előírások szerinti üzembehelyezési próbát. A daru telepítését csak speciálisan képzett személyek végezhetik. 4.1 A darutalp beépítése Csak V-A 12-35/160 A4 vagy V-A 16-45/190 A4 típusú, MKT vegyi dübeleket, vagy hasonló rögzítőrendszert használjon a darutalp rögzítésére. A darutalpat legalább 16 cm (6 hüvelyk) vastag, repedésmentes, legalább C20/25 betonminőségű betonba rögzítse. Hőmérséklet a furatban: C (-40 F F), rövid ideig akár 80 C-ig (176 F). Ezeken felül teljesítse az ETA-05/0231 jóváhagyási feltételeket is. Klór tartalmú környezetben ne használjon vegyi dübeleket. C 2. ábra Vízszintes és függőleges rögzítés Rögzítés vízszintesen, terhelés és méretek Max. terhelés [kg (font)] Darutípus S M L Méretek 100 (220) 250 (550) 500 (1100) A [mm B [mm C [mm D 100 (3 7/8) 200 (7 7/8) 200 (7 7/8) M12 (1/2") 150 (5 7/8) 300 (11 3/4) 300 (11 3/4) M12 (1/2") 150 (5 7/8) 300 (11 3/4) 300 (11 3/4) M12 (1/2") Rögzítés függőlegesen, terhelés és méretek Max. terhelés [kg (font)] Darutípus S M L Méretek 100 (220) 250 (550) 500 (1100) E [mm F [mm G [mm H B D A A E F 150 (5 7/8) 200 (7 7/8) 200 (7 7/8) M12 (1/2") H G 150 (5 7/8) 300 (11 3/4) 300 (11 3/4) M16 (5/8") 150 (5 7/8) 300 (11 3/4) 300 (11 3/4) M16 (5/8") TM

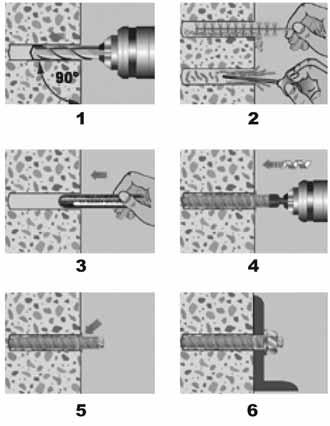

5 4.1.1 A vegyi dübel behelyezése 4.2 A daru beépítése Az alkatrészek helyzetjelzői (betűk) a A daruoszlop beépítése című résztől a A darugém beállítása című részig, lásd a 4 ábrát. Magyar (HU) G D C D E A F B TM ábra A daru alkatrészei Jelmagyarázat a 4. ábrához: 3. ábra A vegyi dübel használata 1. Készítsen egy furatot a betonba. Gondoskodjon arról, hogy az átmérő és a mélység megfelelő legyen. Lásd a A horgonycsavar beépítési méretei című részt. 2. Alaposan tisztítsa meg a furatot a fúrás után visszamaradt portól. 3. Helyezze be a ragasztóanyagos kapszulát a furatba. A ragasztóanyagos kapszula behelyezése előtt ellenőrizze a kapszulában lévő műgyanta viszkozitását. A ragasztóanyagos kapszula legyen langyos, a műgyanta pedig lágy. Soha ne használjon sérült ragasztóanyagos kapszulákat. A ragasztóanyagos kapszulákat tárolja hűvös helyen, eredeti csomagolásban. 4. Fúrógép segítségével törje össze a vegyi dübelt a furat belsejében egy menetes szegeccsel. A horgony és a furat közötti rés legyen teljesen kitöltve. 5. A tőcsavaron a jelölés és a beton felülete legyen egy szintben. 6. Hagyja a vegyi dübelt megkötni. Lásd a A horgonycsavar szilárdulási ideje című részt. 7. Szerelje fe a darultalpat, és rögzítse csavaranyákkal. TM Poz. A B C D E F G Leírás Tartócsavar Emelősodrony Rögzítőfuratok Rögzítőkengyelek a lengőkar és a darugém sodrony számára Lengőkar A csörlő beépítési pontjai Csavar a darugém sodronyához A daruoszlop beépítése 1. Illessze a daruoszlopot a darutalpba. A darutalpon belül található egy központosító és megvezető csavar. 2. Rögzítse a lengőkar (E) rögzítőkengyelét (D) a választott magasságban a rögzítőfuratokhoz (C). 3. Ellenőrizze, hogy a daruoszlop szabadon el tud-e fordulni a beépítés után A csörlő felszerelése 1. Rögzítse a csörlővel felszerelt adaptert a megfelelő rögzítési ponthoz (F). Négy, M10-es, hatlapfejű csavart használjon. 2. A beépítési magasság a rögzítési pontokon (F) szabadon választható. 5

6 Magyar (HU) A darugém és az emelősodrony felszerelése 1. Emelje fel a darugémet a csigával a helyére, és helyezze be a tartócsavart (A). 2. Biztosítsa a csavart egy sasszeggel. 3. Vezesse át a darugém csigája felett az emelősodronyt (B), és rögzítse azt a sodronytartó dobhoz. A hüvely felszerelése a sodronyra, lásd a 4.3 Az emelősodrony beépítése a dobba című részt. 4. Vezesse át a daruoszlop tetején található csiga felett a darugém sodronyt, és rögzítse azt a csavarral (G) a rögzítő furatban (C). Lásd a 4. ábrát A darugém beállítása A darugém magasságát (vagy szögét) a rögzítőfuratok (C) kiválasztásával lehet kiválasztani. Lásd a A darugém áthelyezése és a 8. Műszaki adatok című részt. Emelősodrony véghüvellyel 1. Helyezze a sodronyvéget a dob nyílásába. Lásd a 6. ábrát. 2. Rögzítse az emelősodronyt a biztonsítócsavar (S) meghúzásával. Lásd a 7. ábrát. 3. Ellenőrizze, hogy a sodrony vége megfelelően és biztonságosan van-e rögzítve. 4. Végezze el a üzembehelyezési próbát a helyi előírásoknak megfelelően. Az emelősodrony utolsó három fordulatát mindig a dobon kell hagyni, és színnel meg kell jelölni. A sodronyt előfeszítve kell feltekercselni. Gondoskodjon arról, hogy a sodrony egyenletesen legyen feltekercselve. 4.3 Az emelősodrony beépítése a dobba Mindig csak Grundfos emelősodronyokat használjon! A Grundfos kétféle kialakítású emelősodronyt szállíthat, véghüvely nélkülit vagy véghüvelyest. Emelősodrony véghüvely nélkül. 6. ábra A dob nyílása véghüvelyes sodronyhoz TM TM S 5. ábra Sodrony véghüvely nélkül 1. Füzze át az emelősodronyt a dob furatán, majd vezesse a mellékelt sodronybilincsbe. 2. Gondoskodjon arról, hogy a szorítócsavar kellően meg legyen szorítva. Lásd az 5. ábrát. 3. Végezze el a üzembehelyezési próbát a helyi előírásoknak megfelelően. Az emelősodrony utolsó három fordulatát mindig a dobon kell hagyni, és színnel meg kell jelölni. A sodronyt előfeszítve kell feltekercselni. Gondoskodjon arról, hogy a sodrony egyenletesen legyen feltekercselve. 7. ábra Biztosítócsavar A csörlő minden egyes használata előtt ellenőrizze, hogy a rögzítőhorog elfordult-e a a fék felé (az anyával ellentétesen) és a fékberendezés hibátlanul működik-e. TM

7 5. A termék kezelése és tárolása 5.1 A termék kezelése Minden egyes használat előtt ellenőrizze acsörlő és a daru hibátlan működését. Ellenőrizze, hogy a fékszerkezet nem melegszik-e fel, amikor hosszabb időn keresztül ereszt le egy terhet. Zsír Magyar (HU) A darut csak a következő feltételeknek megfelelően szabad használni: A darunak tökéletes műszaki állapotban kell lennie. A darut csak az arra kiképzett személyek kezelhetik. Lásd a 2.4 Kiképzett személyek című részt. Amikor a daruval a terhet emeli, leereszti vagy elfordítja, a tehernek nem szabad akadályba ütköznie. Tisztítsa meg a darut és a csörlőt minden használat után Kezelési eljárás Ne lépje túl a megengedett terhelést. Lásd a 4.1 A darutalp beépítése című részt. A csörlőt terhek emelésére és vízszintes vagy ferde felületen történő húzására tervezték. 1. Rögzítse az emelősodrony végét szilárdan a teherhez. 2. Fordítsa el a kart, hogy a sodrony megfeszüljön. 3. Ellenőrizze, hogy a rögzítőhorgony zárt állásban van-e. 4. Emelje fel a terhet a kar forgatásával. Ha le kell ereszteni a terhet oldja ki a rögzítőhorgonyt, és lassan forgassa ellentétes irányba a kart. Soha ne ejtse le a terhet! A karnak a fékköpenyen látható "Up" és "Down" iránynak megfelelő irányú elforgatásával felemelhet vagy leereszthet terheket. Bármikor megállíthatja a terher mozgását, ha elengedi a rögzítőhorgot, ami megállítja a dob forgását. Gondoskodjon a sodrony helyes futásáról a tekercselési folyamat során, hogy elkerülje a sodrony beszorulását. Ne feledje, hogy a fék csak abban az esetben működik automatikusan, ha van egy minimális tehelés a csörlőn. A kézikart és a rögzítőcsavart ne húzza meg szorosan 8. ábra Csörlő 5.2 A termék áthelyezése Hézag Legalább három fordulatnyi sodrony mindig maradjon a dobon A darugém áthelyezése A darugém emelhető és süllyeszthető, ezzel változtatható a daruoszloppal bezárt szöge, illetve az attól való távolsága. VIGYÁZAT Zúzódás veszélye Könnyű, vagy közepesen súlyos személyi sérülés - A darugémet csak akkor állítsa át más pozícióba, amikor nincs rajta teher. 1. Tartsa meg a darugémet, hogy az ne eshessen le. 2. Vegye ki a sasszeget, és húzza ki a tartócsavart (G). 3. Emelje fel vagy süllyessze le a darugémet az új helyzetbe a rögzítőkengyelen (D) található csavar (G) áthelyezésével. 4. Szerelje vissza a tartócsavart és a sasszeget. TM

8 Magyar (HU) A csörlő áthelyezése A csörlő felfelé vagy lefelé irányban áthelyezhető a daruoszlopon. VIGYÁZAT Zúzódás veszélye Könnyű, vagy közepesen súlyos személyi sérülés - A csörlőt csak akkor szabad áthelyezni, amikor nincs rajta teher. 1. Távolítsa el az adapterből a négy hatlapfejű csavart. Lásd a A csörlő felszerelése című részt. 2. Helyezze át a csörlőt az új pozícióba. 3. Helyezze vissza és szorítsa meg a hatlapfejű csavarokat A daru elfordítása A darut a lengőkart tolva vagy húzva fordíthatja el. VESZÉLY Függő teher Halálos vagy súlyos személyi sérülés - Ne álljon függő teher alá! Ne használja a csörlőt a daru elfordítására. Az elfordítás megkönnyítésére zsírozza meg a darutalp belsejében található nylon gyűrűt és a központosító csavart Az egész daru áthelyezése Ne - tekercselje fel az emelősodronyt az ellenkező irányban, mert az károsíthatja a féket. - hagyja a darut őrizetlenül, ha gyerekek vagy a feladatra nem kiképzett személyek hozzáférhetnek a csörlőhöz - használja a csörlőt motorral együtt - szerelje szét és ne cserélje ki a csörlőt - lépje túl a megengedett terhelést - használjon sérült sodronyt - terhelje a darut addig, amíg a talp nincs megfelelően rögzítve. VIGYÁZAT Éles alkatrész Könnyű, vagy közepesen súlyos személyi sérülés - Védje magát a kiálló sodronyhúrok okozta sérülésektől. A daru viszonylag egyszerűen áttelepíthető egy új helyre. 1. Szerelje le az emelősodronyt. 2. Szerelje szét a darugémet a A darugém és az emelősodrony felszerelése című részben megadott utasítások szerint, azok fordított sorrendjében. 3. Helyezze át a darut az új pozícióba. 4. Szerelje ismét össze a darut a A darugém és az emelősodrony felszerelése című részben megadott utasítások szerint. 5.3 A termék tárolása Ha a darut hosszabb ideig nem használják, akkor javasoljuk, hogy tárolja azt egy száraz helyen, vagy takarja le. Továbbá, ha a darut hosszabb ideig nem használják, akkor rendszeres karbantartást kell végezni rajta, hogy a daru ne veszítse el használhatóságát. Lásd a 7. A termék szervizelése című részt. 8

9 6. Termékismertető 6.1 Termékleírás A daru acélból készült, hatósugara változtatható, az emelősodrony rögzítése pedig egy galvanizált vagy rozsdamentes acél csörlőben változtatható. 6.3 Azonosítás Adattábla MADE IN SWITZERLAND F Type Prod.No. P.c. Weight Material Crane Material Winch Model Ser.No. Maximal Lifting Weight DK-8850 Bjerringbro, Denmark TM Magyar (HU) 6.2 Alkalmazási területek A darut jellemzően szennyvíztelepeken használják a szennyvízkezelő tartályokban elhelyezett keverők és áramláskeltők ki és beemelésére. A daru terhek emelésére, süllyesztésére és elfordítására alkalmas. A daru kialakítása megfelel a DIN szabvány szerinti H1 osztálynak, és összesen kevesebb, mint 2 x szeres terhelésváltoztatásra alkalmas. TM ábra Adattábla Jelmagyarázat a 9. ábrához: Poz. Leírás 1 Típus 2 Gyártási kód 3 Anyag, daru 4 Modell 5 Cikkszám 6 Tömeg [kg (font)] 7 Anyag, csörlő 8 Maximális emelési kapacitás 6.4 Telepítéstípusok A darut darutalpra rögzítik. Kétféle darutalp használható, az egyik vízszintes beépítésre a tartályon kívül, a másik függőleges beépítésre a tartályon belül. További információkat a 8. Műszaki adatok című részben talál. 9

10 Magyar (HU) 7. A termék szervizelése 7.1 A termék karbantartása A darut, a csörlőt és a sodronyokat legalább évente egyszer ellenőrizni kell. A daruról le kell venni a terhet, mielőtt karbantartási vagy szervizelési munkába kezdenek rajta A csörlő karbantartása A csörlő használatbavétele előtt A csörlő működőképességét minden használat előtt ellenőrizni kell. Ha bármilyen kétség merülne fel aműködőképességre vonatkozóan, akkor ne használja a csörlőt. Ne működtesse a csörlőt, ha a horgon vagy a sodronyon sérült teher függ. A csörlő használata után Tisztítsa meg a csörlőt minden használat után; ez megnöveli a csörlő élettartamát. A csörlőn akövetkező pontokat kell ellenőriznie a megfelelően kiképzett személyzetnek: Fogaskerekek, csapágyhüvelyek és hajtótengely Az alkatrészek mindig legyenek zsírozva. 8. Műszaki adatok 8.1 Használati körülmények Környezeti hőmérséklet A környezeti hőmérséklet üzem közben legyen -10 C és +50 C (14 és 122 F) között. 8.2 Mechanikai adatok A horgonycsavar beépítési méretei d o h h 1 T inst Tőcsavar méret: Furatátmérő [mm A darutalpon átmenő furat átmérője [mm Minimális betonvastagság [mm Furatmélység [mm Telepítési meghúzási nyomaték [Nm (fontláb)] Csavarkulcs méret [mm A külső hatszög csavarkulcs mérete [mm M12 (7/16) 14 (9/16) 14 (9/16) 110 (4 1/2) 40 (30) 19 (3/4) 8 (5/16") 160 (6) M16 (3/8) 18 (5/8) 18 (5/8) 125 (5) 80 (60) 24 (15/16) 12 (15/32) A fékrendszert ne zsírozza. Csörlősodrony Ellenőrizze a sodrony sértetlenségét. A kopott sodronyok használatával, karbantartásával és cseréjével kapcsolatban lásd a DIN szabványt. Tartsa a csörlőt jó állapotban. A nem karbantartott alkatrészek hibás működéshez vezethetnek, vagy akár balesetet is okozhatnak. Csak eredeti, a gyártótól vásárolt cserealkatrészeket használjon. d ábra Rögzítési vázlat A horgonycsavar szilárdulási ideje Az alapanyag hőmérséklete [ C ( F)] h = ef h 1 h Szilárdulási idő, száraz furat [min.] T fix T inst M Szilárdulási idő, nedves furat [min.] 35 (95) (86) (68) (50) (41) (32) (23) TM

11 8.3 Alkatrészek S típusú daru Poz. Leírás Db. Alkatrész Méret [mm Magyar (HU) 1 Komplett oszlop 1-2 Darutalp 1-3 Darugém 1-4 Csiga 3-5 Csavar 2 20 ( 0,79) 6 Csavar 1 20 ( 0,79) 7 Csavar 2 18 ( 0,71) 9 Csörlő adapter, komplett ábra Alkatrészrajz TM Csörlő, 6AF 1-11 Emelősodrony biztosítószemmel 1 4 ( 0,16) 12 Lengőkar Darutalp függőleges telepítéshez Sasszeg 6 d5 15 Sasszeg 4 d4 16 Alátét 4 M8 (5/16) 17 Biztosítóanya 2 M8 (5/16) 18 Hatlapfejű csavar 2 M8 x 80 (5/16 x 3,15) 19 Alátét 12 M10 (7/16) 20 Hatlapfejű csavar 4 M10 x 16 (7/16 x 0,63) 21 Hatlapfejű csavar 3 M10 x 20 (7/16 x 0,79) 22 Hatlapfejű anya 3 M10 (7/16) 23 Hatlapfejű csavar 1 M10 x 80 (7/16 x 3,15) 24 Biztosítóanya 1 M10 (7/16) 25 Adattábla
