1 Külső akváriumszűrő

2 Tisztelt vásárló, gratulálunk, hogy megvásárolta termékünket. Hogy elkerülje a technikai hibákat, kérjük, olvassa el figyelmesen és kövesse a következő használati utasítást. Műszaki adatok Cikkszám Üzemi feszültség Elektromos teljesítmény H-max Teljesítmény V / ~50 Hz 14 W 1,3 m 1000 l/h BIZTONSÁGI UTASÍTÁSOK Az áramütés kockázatának csökkentése érdekében ne távolítsa el a készülék fedelét. A készülék olyan alkatrészeket tartalmaz, amelyek nem hozzáférhetők a felhasználó számára. A készülék azonosító címkéje a készülék hátulján található. Ne helyezzen folyadékkal töltött edényeket, például vázákat vagy öntözőkannákat a készülék felületére. Ne hagyja, hogy a készülék belsejébe fém tárgyak essenek. Ne helyezzen nehéz tárgyakat a készülékre. Csak a gyártó által jóváhagyott tartozékokat és kiegészítőket használja. Az esetleges károk megakadályozása érdekében húzza ki a csatlakozó dugót a fali aljzatból, főleg mennydörgés vagy vihar esetén, vagy ha a készüléket hosszabb ideig nem használja. A készülék javítását csak szakképzett személyzet végezheti. A javítás elvégzésére akkor van szükség, ha a készülék bármilyen módon megsérült, például ha bármilyen tárgyak estek rá, nem működik megfelelően, vagy leesett. Ne próbálja meg saját maga megjavítani a készüléket. A fedél felnyitása áramütést vagy más sérülést okozhat. Ne rángassa a tápkábelt, ne csomózza össze, és ne helyezzen rá nehéz tárgyakat. A csatlakozó dugót ne csatlakoztassa nedves kézzel. Ne helyezzen nyílt lángforrásokat, pl. égő gyertyát, a készülékre. Ne engedje, hogy a szivattyú üresjáratban működjön. A szivattyút csak akváriumokban működtesse max. 50 C-ig. APRÓ TÁRGYAK/A CSOMAGOLÁS TARTALMA Ügyeljen az apró tárgyakra (pl. csavarokra és egyéb szerelési anyagra) és főleg a csomagolás tartalmát tartsa távol a gyermekektől, hogy így elkerülje azok esetleges lenyelését. Ne engedje a gyermekeit a műanyag fóliával játszani. Fulladásveszély fenyegeti őket! FELHELYEZÉS Ne helyezze a szivattyút üregekbe, vagy lyukakba, ahol víz gyűlhet össze. A készülék telepítésére válasszon egy egyenes, szilárd felületet. A szűrőszivattyút helyezheti például az akvárium alatt szekrénybe, vagy akár az akvárium mellé. Emelje magasabbra a szivattyút, ha az akvárium fal meghaladja a H-Max magasságot. Ne helyezze a készüléket más készülékekre, amelyek átforrósodhatnak. Ez a hő károsíthatja a készüléket. 2

3 A KÉSZÜLÉK SZÁLLÍTÁSA Kérjük, őrizze meg az eredeti csomagolást. Ahhoz, hogy a szállítás közben a készülék megfelelően védve legyen, csomagolja a terméket az eredeti csomagolásba. A KÉSZÜLÉK KÜLSŐ RÉSZÉNEK A TISZTÍTÁSA A tisztításhoz ne használjon illékony folyadékokat, például fertőtlenítő sprayt. Ha tisztítás közben erős nyomást fejleszt ki, a felület károsodhat. Gumi- vagy műanyag részek ne érintkezzenek a készülék felületével hosszabb ideig. Használjon egy száraz ruhadarabot. ALKATRÉSZEK 1 főegység 2 Ø12mm kimeneti szelep 3 Ø 16 mm-es bevezető szelep 4 reteszelő lemez a szűrőközeghez 5 szűrő kosár 3

4 6 túlfolyó bevezető szelep klipsz tapadókoronggal csatlakozó tömlő szivattyú hosszabbító cső szívó kosár túlfolyócső kimenet T- csatlakozó kimeneti cső klipsz tapadókorong a kifolyócső záró sapkája 4

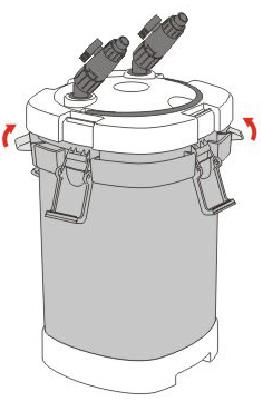

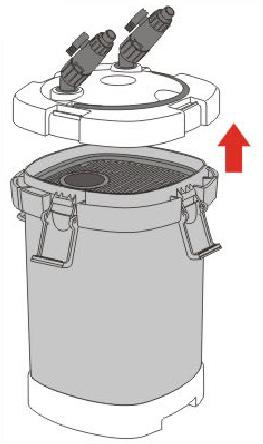

TELEPÍTÉS Nyissa ki a négy klipet, és lazítsa ki a fedelet és

Távolítsa el a szűrőkosarakat, és töltse fel megfelelő

helyre, és a kimeneti szelepet az "OUT" jelzéssel ellátott

Győződjön meg arról, hogy a tömítőgyűrű a szelepek belső menete

Ezután csatlakoztassa a slagokat a megfelelő be-/kimeneti

5 TELEPÍTÉS Nyissa ki a négy klipet, és lazítsa ki a fedelet és távolítsa el a főegységről. Távolítsa el a szűrőkosarakat, és töltse fel megfelelő szűrőanyaggal. A szűrőközeg megfelelő sorrendjének a példája a 6. oldalon lévő grafikában található. Helyezze vissza a szűrőkosarakat, és tegye vissza a reteszelő lemezt (4) a képen látható módon. Csatlakoztassa az Ø16 mm-es szívószelepet (3) az "IN" jelzésű helyre, és a kimeneti szelepet az "OUT" jelzéssel ellátott helyre. Győződjön meg arról, hogy a tömítőgyűrű a szelepek belső menete megfelelő pontján található (lásd az alábbi ábrát, középen). Ezután csatlakoztassa a slagokat a megfelelő be-/kimeneti szelepekhez. Szerelje be a szivattyút és a többi alkatrészt a 4. oldalon található vázlat alapján. Rögzítse a klipszeket az akvárium falához tapadókorongokkal. A végén szerelje fel a szerkezetet a kimeneti fúvókával (13) vagy a szóró csővel (15). 5

szerves golyók (választhatók) Példa a szűrőközeg lehetséges és jelentőségteljes

kerámia gyűrűk (választhatók) aktív szén (választható) organikus gyapot (választható)

6 szerves golyók (választhatók) Példa a szűrőközeg lehetséges és jelentőségteljes sorrendjére. Az általános szűrő elv: először a durva és utána a finom. kerámia gyűrűk (választhatók) aktív szén (választható) organikus gyapot (választható) Végül csatlakoztassa a slagokat a beszívó és kimeneti szelepekhez. Ezeket anyákkal fixálja. A meghúzáskor ne fejlesszen ki túl nagy erőt, nehogy a műanyag szálat túlhúzza. Végül nyissa ki a szelepeket a jobb oldali ábrán látható módon, és figyelje, hogy áramlik-e a víz a szivattyú indításakor. 6

Tájékozódjon a szelektív hulladékgyűjtésről szóló szabályokról, amelyek az elektromos és elektronikus berendezéseknek a gyűjtésére vonatkoznak.

7 Tájékoztatás az ártalmatlanításról Ne kezelje a terméket vegyes kommunális hulladékként, a hulladékkezelésre az 2012/19/EU sz. Európai irányelv vonatkozik, ahogy ezt a bal oldalon látható ábra (áthúzott hulladéktároló) mutatja. Ezek a termékek nem gyűjthetőek a háztartási hulladékkal együtt. Tájékozódjon a szelektív hulladékgyűjtésről szóló szabályokról, amelyek az elektromos és elektronikus berendezéseknek a gyűjtésére vonatkoznak. Kérjük, tartsa be a helyi előírásokat és ne dobja ki az elhasznált terméket a háztartási hulladékkal együtt. Az előírások betartásával védi környezetét és embertársai egészségét a lehetséges negatív következményektől. Az anyag újrahasznosítás segít csökkenteni a nyersanyagok fogyasztását. Megfelelőségi nyilatkozatról Gyártó : CHAL-TEC GmbH, Wallstraße 16, Berlin, Deutschland A termék megfelel az alábbi európai irányelvnek: 2014/30/EU (EMV) 2014/35/EU (LVD) 2011/65/E (RoHS 7
