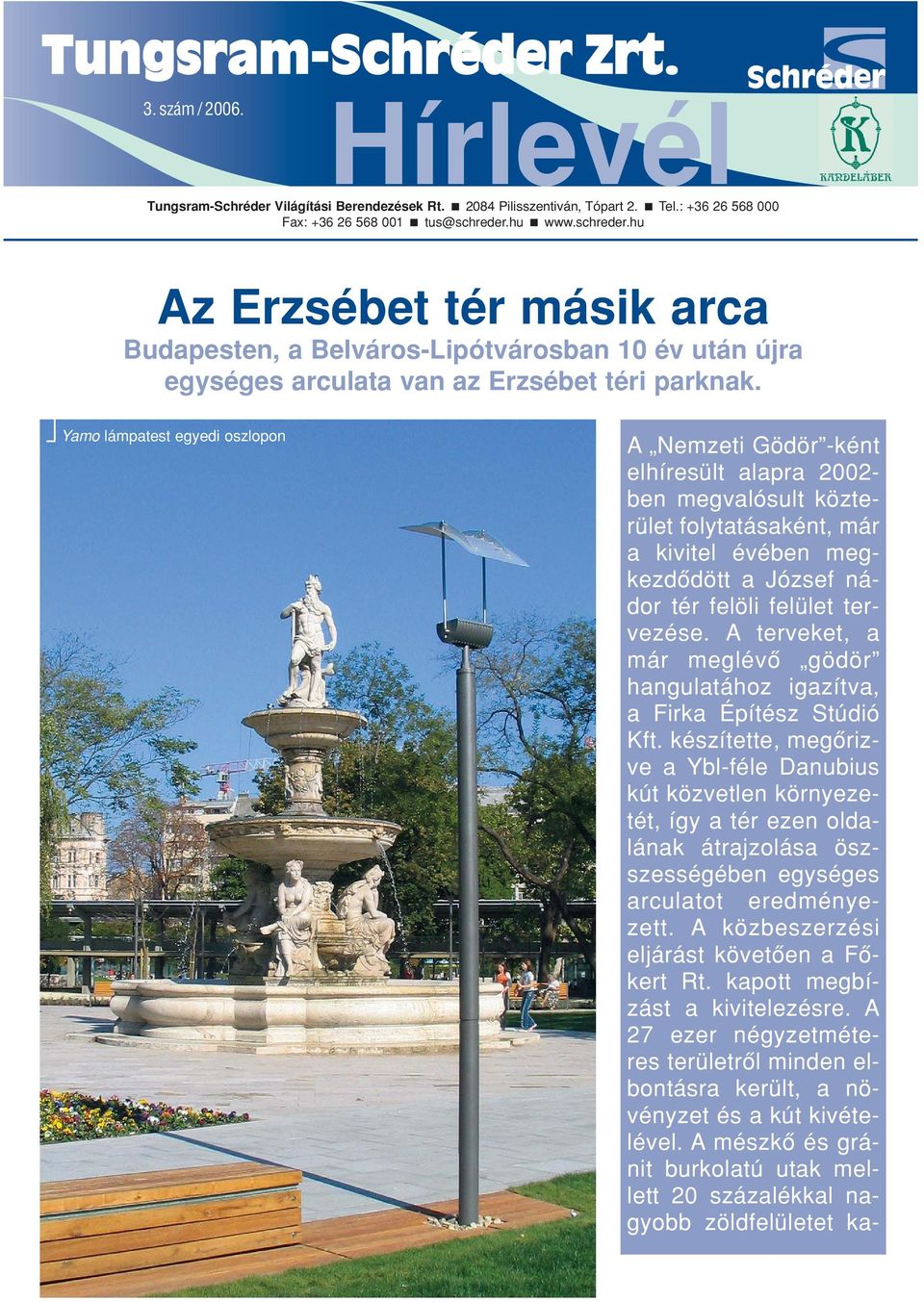

1 Tungsram-Schréder Zrt. Hírlevél Tungsram-Schréder Világítási Berendezések Rt Pilisszentiván, Tópart 2. Tel.: Fax: szám / Az Erzsébet tér másik arca Budapesten, a Belváros-Lipótvárosban 10 év után újra egységes arculata van az Erzsébet téri parknak. Yamo lámpatest egyedi oszlopon A Nemzeti Gödör -ként elhíresült alapra ben megvalósult közterület folytatásaként, már a kivitel évében megkezdôdött a József nádor tér felöli felület tervezése. A terveket, a már meglévô gödör hangulatához igazítva, a Firka Építész Stúdió Kft. készítette, megôrizve a Ybl-féle Danubius kút közvetlen környezetét, így a tér ezen oldalának átrajzolása öszszességében egységes arculatot eredményezett. A közbeszerzési eljárást követôen a Fôkert Rt. kapott megbízást a kivitelezésre. A 27 ezer négyzetméteres területrôl minden elbontásra került, a növényzet és a kút kivételével. A mészkô és gránit burkolatú utak mellett 20 százalékkal nagyobb zöldfelületet ka-

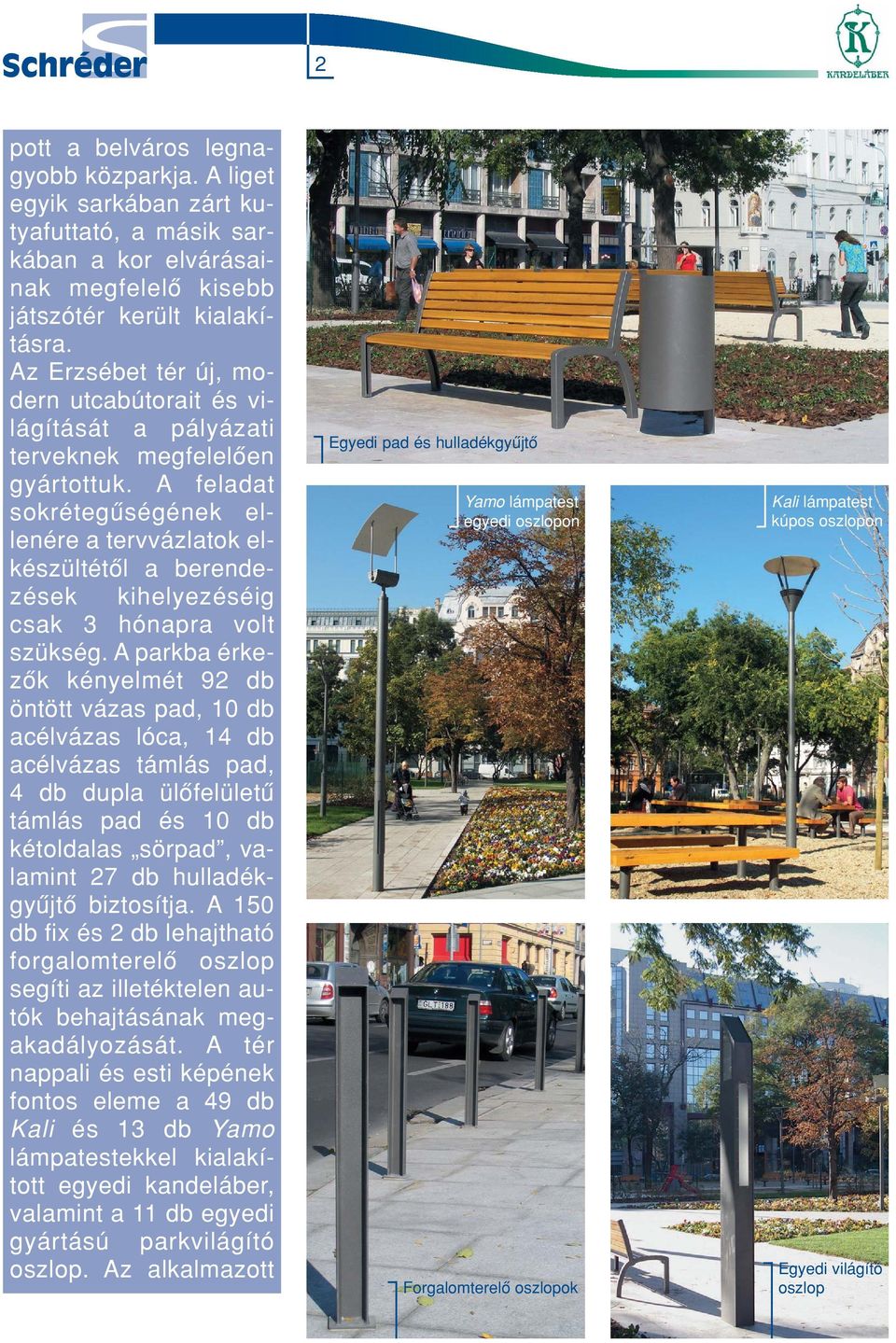

2 2 pott a belváros legnagyobb közparkja. A liget egyik sarkában zárt kutyafuttató, a másik sarkában a kor elvárásainak megfelelô kisebb játszótér került kialakításra. Az Erzsébet tér új, modern utcabútorait és világítását a pályázati terveknek megfelelôen gyártottuk. A feladat sokrétegûségének ellenére a tervvázlatok elkészültétôl a berendezések kihelyezéséig csak 3 hónapra volt szükség. A parkba érkezôk kényelmét 92 db öntött vázas pad, 10 db acélvázas lóca, 14 db acélvázas támlás pad, 4 db dupla ülôfelületû támlás pad és 10 db kétoldalas sörpad, valamint 27 db hulladékgyûjtô biztosítja. A 150 db fix és 2 db lehajtható forgalomterelô oszlop segíti az illetéktelen autók behajtásának megakadályozását. A tér nappali és esti képének fontos eleme a 49 db Kali és 13 db Yamo lámpatestekkel kialakított egyedi kandeláber, valamint a 11 db egyedi gyártású parkvilágító oszlop. Az alkalmazott Egyedi pad és hulladékgyûjtô Yamo lámpatest egyedi oszlopon Forgalomterelô oszlopok Kali lámpatest kúpos oszlopon Egyedi világító oszlop

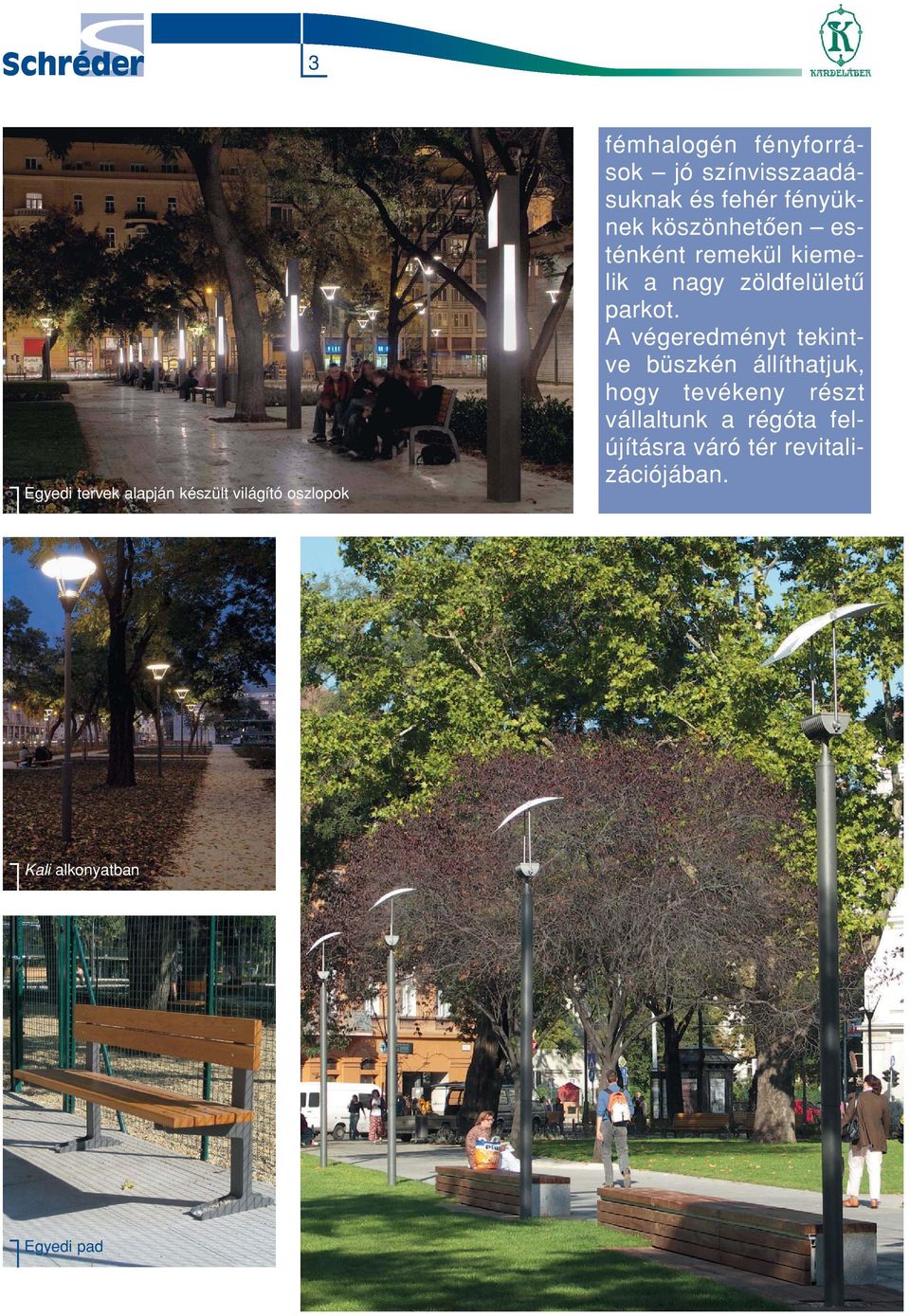

3 3 Egyedi tervek alapján készült világító oszlopok fémhalogén fényforrások jó színvisszaadásuknak és fehér fényüknek köszönhetôen esténként remekül kiemelik a nagy zöldfelületû parkot. A végeredményt tekintve büszkén állíthatjuk, hogy tevékeny részt vállaltunk a régóta felújításra váró tér revitalizációjában. Kali alkonyatban Egyedi pad

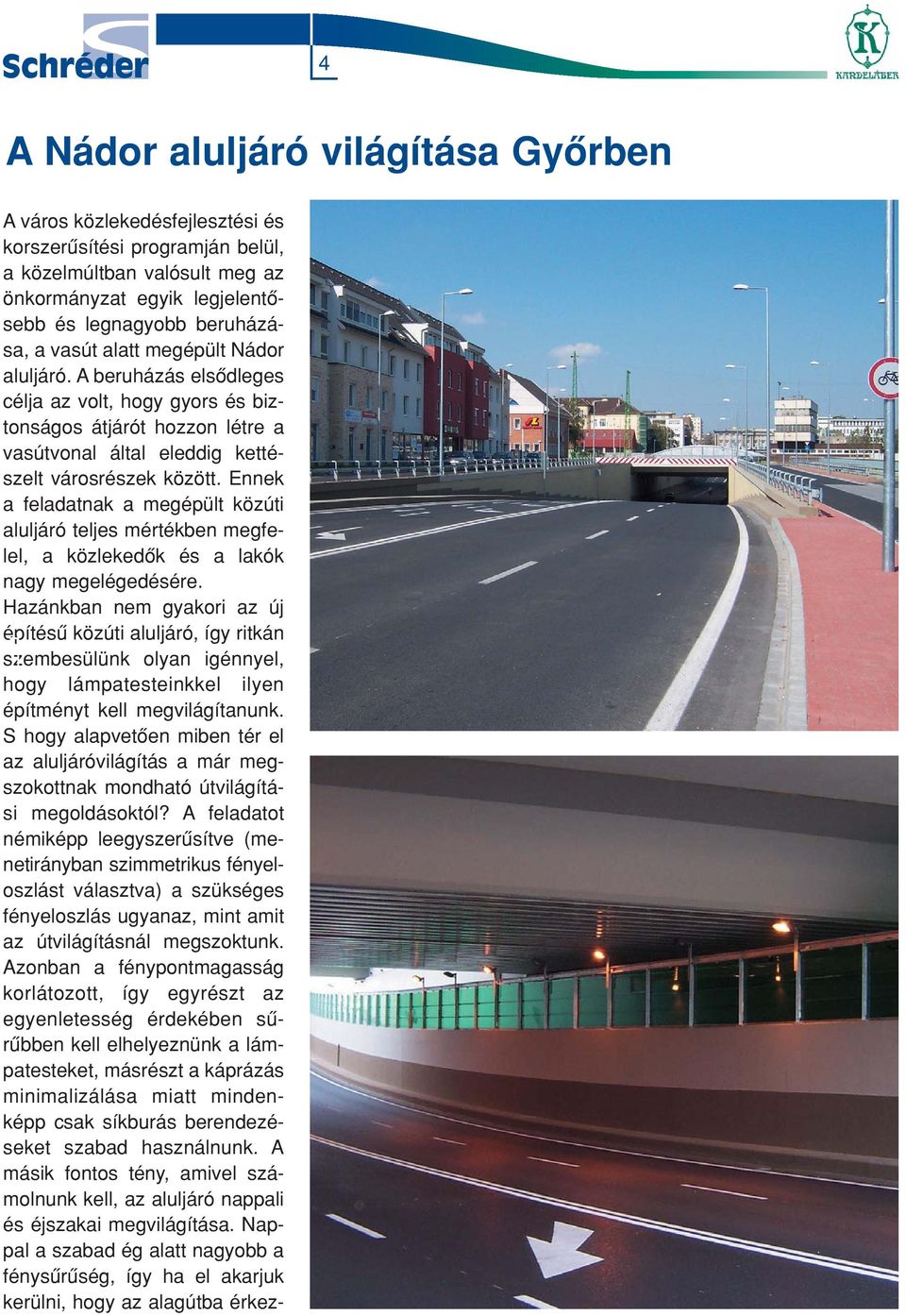

4 4 A Nádor aluljáró világítása Gyôrben A város közlekedésfejlesztési és korszerûsítési programján belül, a közelmúltban valósult meg az önkormányzat egyik legjelentôsebb és legnagyobb beruházása, a vasút alatt megépült Nádor aluljáró. A beruházás elsôdleges célja az volt, hogy gyors és biztonságos átjárót hozzon létre a vasútvonal által eleddig kettészelt városrészek között. Ennek a feladatnak a megépült közúti aluljáró teljes mértékben megfelel, a közlekedôk és a lakók nagy megelégedésére. Hazánkban nem gyakori az új építésû közúti aluljáró, így ritkán szembesülünk olyan igénnyel, hogy lámpatesteinkkel ilyen építményt kell megvilágítanunk. S hogy alapvetôen miben tér el az aluljáróvilágítás a már megszokottnak mondható útvilágítási megoldásoktól? A feladatot némiképp leegyszerûsítve (menetirányban szimmetrikus fényeloszlást választva) a szükséges fényeloszlás ugyanaz, mint amit az útvilágításnál megszoktunk. Azonban a fénypontmagasság korlátozott, így egyrészt az egyenletesség érdekében sûrûbben kell elhelyeznünk a lámpatesteket, másrészt a káprázás minimalizálása miatt mindenképp csak síkburás berendezéseket szabad használnunk. A másik fontos tény, amivel számolnunk kell, az aluljáró nappali és éjszakai megvilágítása. Nappal a szabad ég alatt nagyobb a fénysûrûség, így ha el akarjuk kerülni, hogy az alagútba érkez-

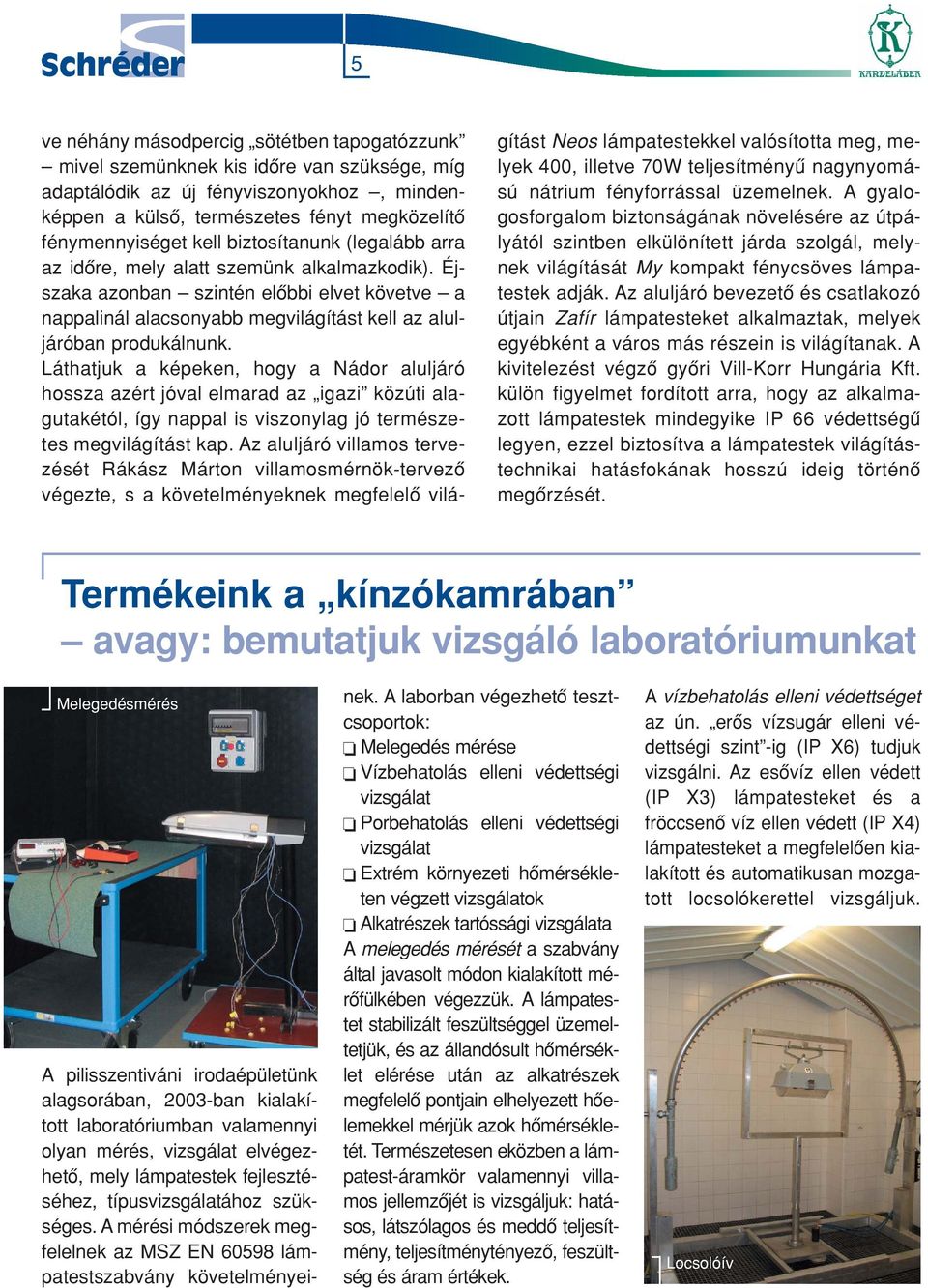

5 5 ve néhány másodpercig sötétben tapogatózzunk mivel szemünknek kis idôre van szüksége, míg adaptálódik az új fényviszonyokhoz, mindenképpen a külsô, természetes fényt megközelítô fénymennyiséget kell biztosítanunk (legalább arra az idôre, mely alatt szemünk alkalmazkodik). Éjszaka azonban szintén elôbbi elvet követve a nappalinál alacsonyabb megvilágítást kell az aluljáróban produkálnunk. Láthatjuk a képeken, hogy a Nádor aluljáró hossza azért jóval elmarad az igazi közúti alagutakétól, így nappal is viszonylag jó természetes megvilágítást kap. Az aluljáró villamos tervezését Rákász Márton villamosmérnök-tervezô végezte, s a követelményeknek megfelelô világítást Neos lámpatestekkel valósította meg, melyek 400, illetve 70W teljesítményû nagynyomású nátrium fényforrással üzemelnek. A gyalogosforgalom biztonságának növelésére az útpályától szintben elkülönített járda szolgál, melynek világítását My kompakt fénycsöves lámpatestek adják. Az aluljáró bevezetô és csatlakozó útjain Zafír lámpatesteket alkalmaztak, melyek egyébként a város más részein is világítanak. A kivitelezést végzô gyôri Vill-Korr Hungária Kft. külön figyelmet fordított arra, hogy az alkalmazott lámpatestek mindegyike IP 66 védettségû legyen, ezzel biztosítva a lámpatestek világítástechnikai hatásfokának hosszú ideig történô megôrzését. Termékeink a kínzókamrában avagy: bemutatjuk vizsgáló laboratóriumunkat Melegedésmérés A pilisszentiváni irodaépületünk alagsorában, 2003-ban kialakított laboratóriumban valamennyi olyan mérés, vizsgálat elvégezhetô, mely lámpatestek fejlesztéséhez, típusvizsgálatához szükséges. A mérési módszerek megfelelnek az MSZ EN lámpatestszabvány követelményeinek. A laborban végezhetô tesztcsoportok: Melegedés mérése Vízbehatolás elleni védettségi vizsgálat Porbehatolás elleni védettségi vizsgálat Extrém környezeti hômérsékleten végzett vizsgálatok Alkatrészek tartóssági vizsgálata A melegedés mérését a szabvány által javasolt módon kialakított mérôfülkében végezzük. A lámpatestet stabilizált feszültséggel üzemeltetjük, és az állandósult hômérséklet elérése után az alkatrészek megfelelô pontjain elhelyezett hôelemekkel mérjük azok hômérsékletét. Természetesen eközben a lámpatest-áramkör valamennyi villamos jellemzôjét is vizsgáljuk: hatásos, látszólagos és meddô teljesítmény, teljesítménytényezô, feszültség és áram értékek. A vízbehatolás elleni védettséget az ún. erôs vízsugár elleni védettségi szint -ig (IP X6) tudjuk vizsgálni. Az esôvíz ellen védett (IP X3) lámpatesteket és a fröccsenô víz ellen védett (IP X4) lámpatesteket a megfelelôen kialakított és automatikusan mozgatott locsolókerettel vizsgáljuk. Locsolóív

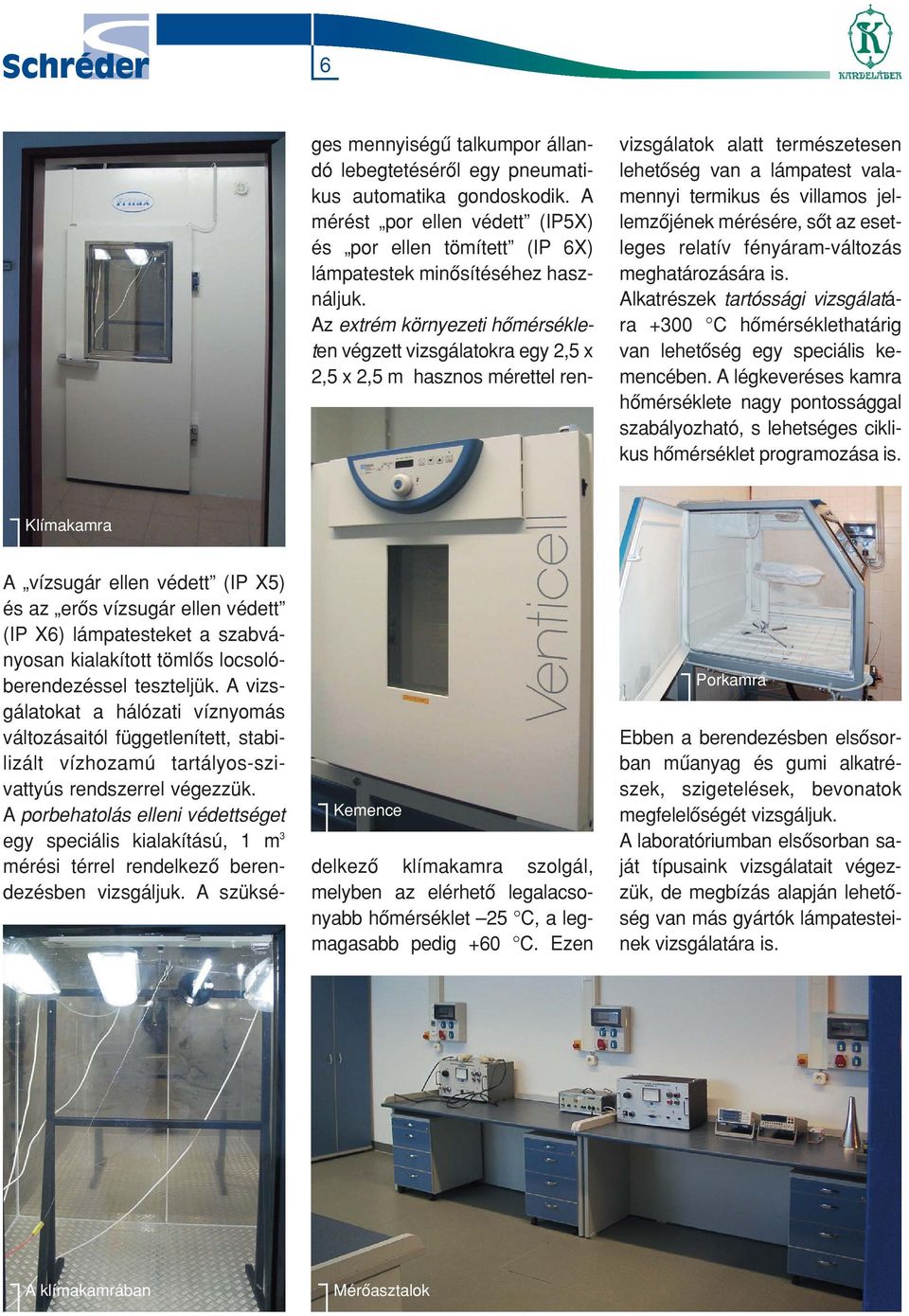

6 6 vizsgálatok alatt természetesen lehetôség van a lámpatest valamennyi termikus és villamos jellemzôjének mérésére, sôt az esetleges relatív fényáram-változás meghatározására is. Alkatrészek tartóssági vizsgálatára +300 C hômérséklethatárig van lehetôség egy speciális kemencében. A légkeveréses kamra hômérséklete nagy pontossággal szabályozható, s lehetséges ciklikus hômérséklet programozása is. Klímakamra Kemence A vízsugár ellen védett (IP X5) és az erôs vízsugár ellen védett (IP X6) lámpatesteket a szabványosan kialakított tömlôs locsolóberendezéssel teszteljük. A vizsgálatokat a hálózati víznyomás változásaitól függetlenített, stabilizált vízhozamú tartályos-szivattyús rendszerrel végezzük. A porbehatolás elleni védettséget egy speciális kialakítású, 1 m 3 mérési térrel rendelkezô berendezésben vizsgáljuk. A szükséges mennyiségû talkumpor állandó lebegtetésérôl egy pneumatikus automatika gondoskodik. A mérést por ellen védett (IP5X) és por ellen tömített (IP 6X) lámpatestek minôsítéséhez használjuk. Az extrém környezeti hômérsékleten végzett vizsgálatokra egy 2,5 x 2,5 x 2,5 m hasznos mérettel rendelkezô klímakamra szolgál, melyben az elérhetô legalacsonyabb hômérséklet 25 C, a legmagasabb pedig +60 C. Ezen Porkamra Ebben a berendezésben elsôsorban mûanyag és gumi alkatrészek, szigetelések, bevonatok megfelelôségét vizsgáljuk. A laboratóriumban elsôsorban saját típusaink vizsgálatait végezzük, de megbízás alapján lehetôség van más gyártók lámpatesteinek vizsgálatára is. A klímakamrában Mérôasztalok

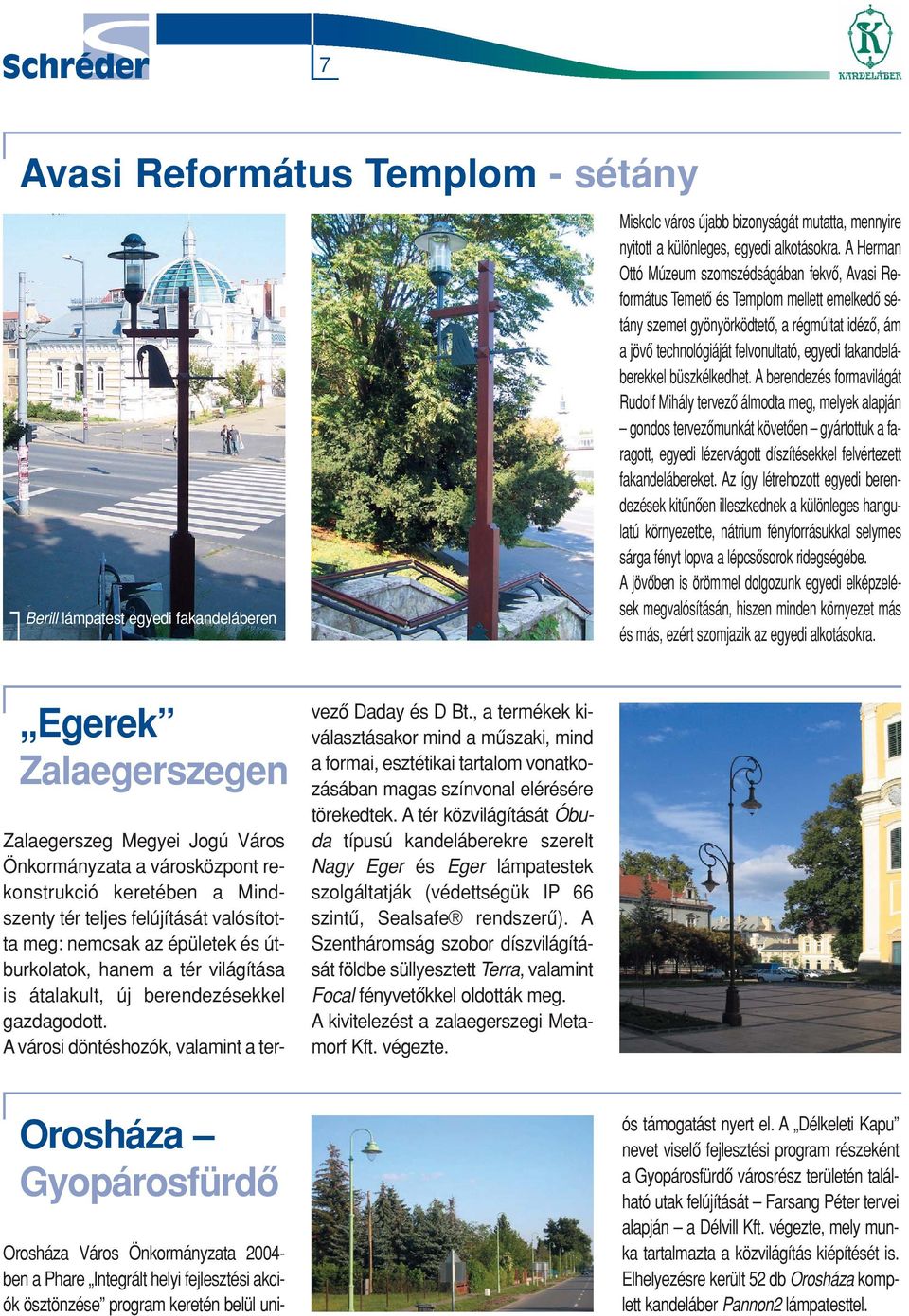

7 7 Avasi Református Templom - sétány Berill lámpatest egyedi fakandeláberen Miskolc város újabb bizonyságát mutatta, mennyire nyitott a különleges, egyedi alkotásokra. A Herman Ottó Múzeum szomszédságában fekvô, Avasi Református Temetô és Templom mellett emelkedô sétány szemet gyönyörködtetô, a régmúltat idézô, ám a jövô technológiáját felvonultató, egyedi fakandeláberekkel büszkélkedhet. A berendezés formavilágát Rudolf Mihály tervezô álmodta meg, melyek alapján gondos tervezômunkát követôen gyártottuk a faragott, egyedi lézervágott díszítésekkel felvértezett fakandelábereket. Az így létrehozott egyedi berendezések kitûnôen illeszkednek a különleges hangulatú környezetbe, nátrium fényforrásukkal selymes sárga fényt lopva a lépcsôsorok ridegségébe. A jövôben is örömmel dolgozunk egyedi elképzelések megvalósításán, hiszen minden környezet más és más, ezért szomjazik az egyedi alkotásokra. Egerek Zalaegerszegen Zalaegerszeg Megyei Jogú Város Önkormányzata a városközpont rekonstrukció keretében a Mindszenty tér teljes felújítását valósította meg: nemcsak az épületek és útburkolatok, hanem a tér világítása is átalakult, új berendezésekkel gazdagodott. A városi döntéshozók, valamint a tervezô Daday és D Bt., a termékek kiválasztásakor mind a mûszaki, mind a formai, esztétikai tartalom vonatkozásában magas színvonal elérésére törekedtek. A tér közvilágítását Óbuda típusú kandeláberekre szerelt Nagy Eger és Eger lámpatestek szolgáltatják (védettségük IP 66 szintû, Sealsafe rendszerû). A Szentháromság szobor díszvilágítását földbe süllyesztett Terra, valamint Focal fényvetôkkel oldották meg. A kivitelezést a zalaegerszegi Metamorf Kft. végezte. Orosháza Gyopárosfürdô Orosháza Város Önkormányzata ben a Phare Integrált helyi fejlesztési akciók ösztönzése program keretén belül uni- ós támogatást nyert el. A Délkeleti Kapu nevet viselô fejlesztési program részeként a Gyopárosfürdô városrész területén található utak felújítását Farsang Péter tervei alapján a Délvill Kft. végezte, mely munka tartalmazta a közvilágítás kiépítését is. Elhelyezésre került 52 db Orosháza komplett kandeláber Pannon2 lámpatesttel.

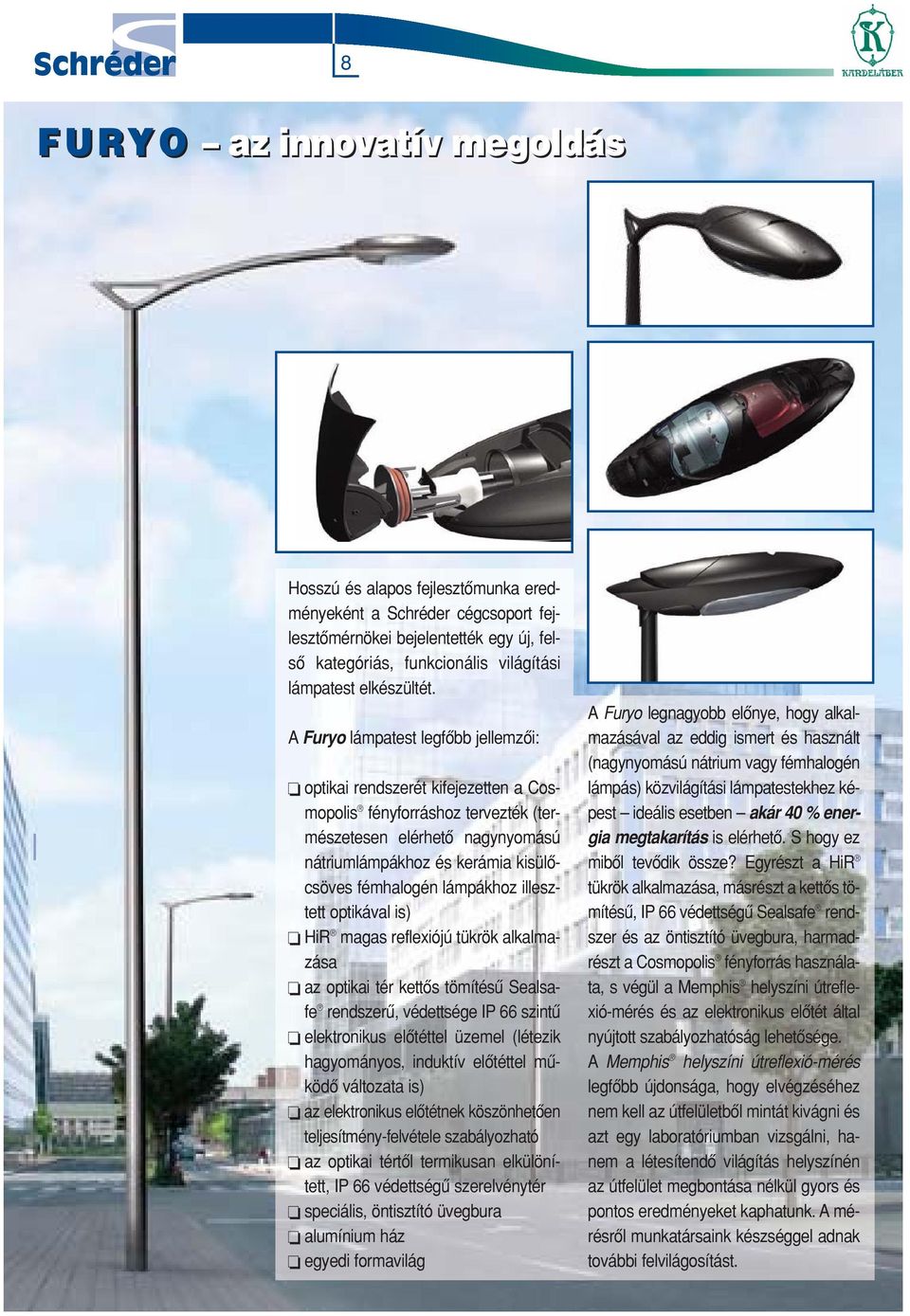

8 8 FURYO F U az innovatív megoldás Hosszú és alapos fejlesztômunka eredményeként a Schréder cégcsoport fejlesztômérnökei bejelentették egy új, felsô kategóriás, funkcionális világítási lámpatest elkészültét. A Furyo lámpatest legfôbb jellemzôi: optikai rendszerét kifejezetten a Cosmopolis fényforráshoz tervezték (természetesen elérhetô nagynyomású nátriumlámpákhoz és kerámia kisülôcsöves fémhalogén lámpákhoz illesztett optikával is) HiR magas reflexiójú tükrök alkalmazása az optikai tér kettôs tömítésû Sealsafe rendszerû, védettsége IP 66 szintû elektronikus elôtéttel üzemel (létezik hagyományos, induktív elôtéttel mûködô változata is) az elektronikus elôtétnek köszönhetôen teljesítmény-felvétele szabályozható az optikai tértôl termikusan elkülönített, IP 66 védettségû szerelvénytér speciális, öntisztító üvegbura alumínium ház egyedi formavilág A Furyo legnagyobb elônye, hogy alkalmazásával az eddig ismert és használt (nagynyomású nátrium vagy fémhalogén lámpás) közvilágítási lámpatestekhez képest ideális esetben akár 40 % energia megtakarítás is elérhetô. S hogy ez mibôl tevôdik össze? Egyrészt a HiR tükrök alkalmazása, másrészt a kettôs tömítésû, IP 66 védettségû Sealsafe rendszer és az öntisztító üvegbura, harmadrészt a Cosmopolis fényforrás használata, s végül a Memphis helyszíni útreflexió-mérés és az elektronikus elôtét által nyújtott szabályozhatóság lehetôsége. A Memphis helyszíni útreflexió-mérés legfôbb újdonsága, hogy elvégzéséhez nem kell az útfelületbôl mintát kivágni és azt egy laboratóriumban vizsgálni, hanem a létesítendô világítás helyszínén az útfelület megbontása nélkül gyors és pontos eredményeket kaphatunk. A mérésrôl munkatársaink készséggel adnak további felvilágosítást.

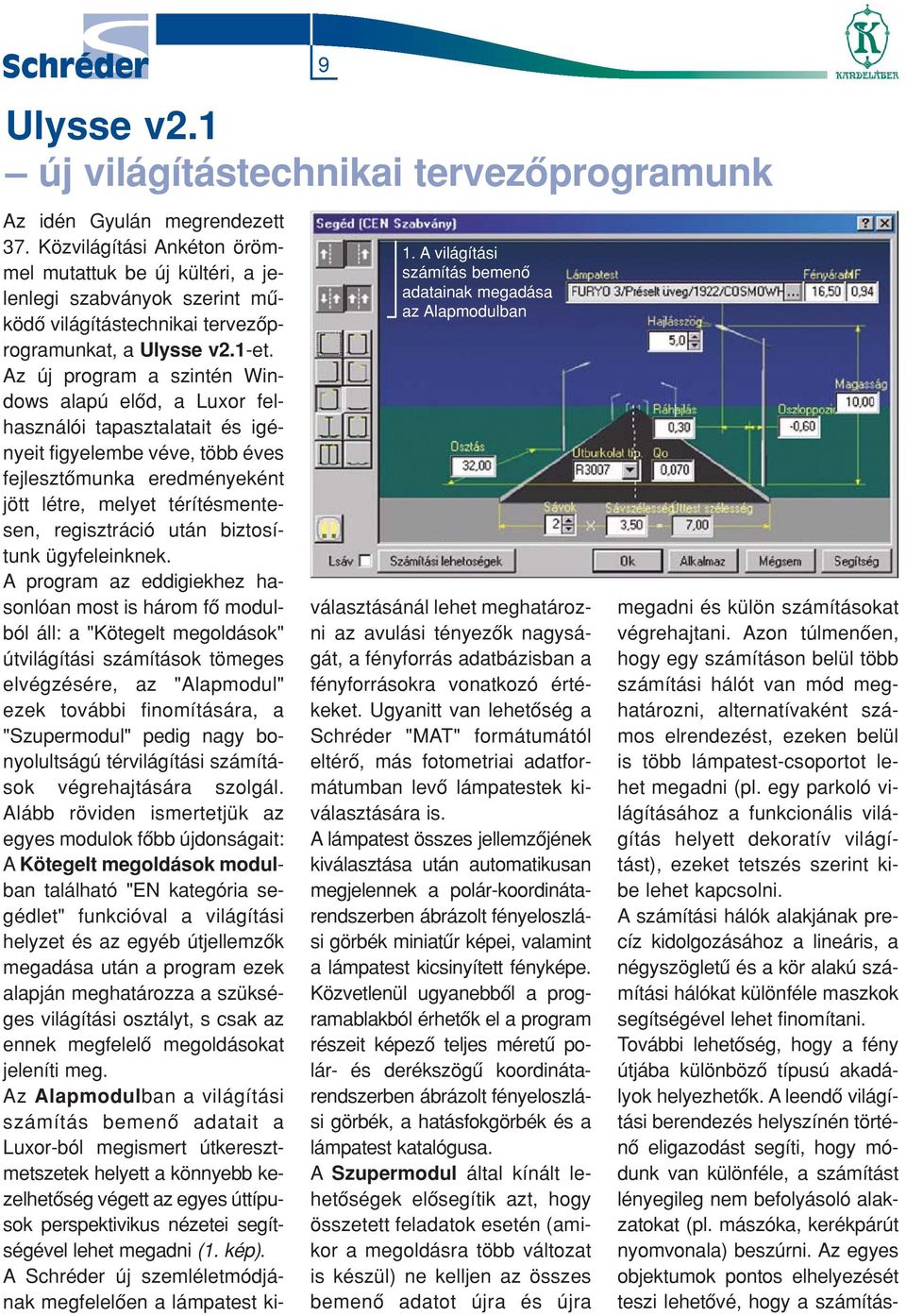

9 9 Ulysse v2.1 új világítástechnikai tervezôprogramunk 1. A világítási számítás bemenô adatainak megadása az Alapmodulban Az idén Gyulán megrendezett 37. Közvilágítási Ankéton örömmel mutattuk be új kültéri, a jelenlegi szabványok szerint mûködô világítástechnikai tervezôprogramunkat, a Ulysse v2.1-et. Az új program a szintén Windows alapú elôd, a Luxor felhasználói tapasztalatait és igényeit figyelembe véve, több éves fejlesztômunka eredményeként jött létre, melyet térítésmentesen, regisztráció után biztosítunk ügyfeleinknek. A program az eddigiekhez hasonlóan most is három fô modulból áll: a "Kötegelt megoldások" útvilágítási számítások tömeges elvégzésére, az "Alapmodul" ezek további finomítására, a "Szupermodul" pedig nagy bonyolultságú térvilágítási számítások végrehajtására szolgál. Alább röviden ismertetjük az egyes modulok fôbb újdonságait: A Kötegelt megoldások modulban található "EN kategória segédlet" funkcióval a világítási helyzet és az egyéb útjellemzôk megadása után a program ezek alapján meghatározza a szükséges világítási osztályt, s csak az ennek megfelelô megoldásokat jeleníti meg. Az Alapmodulban a világítási számítás bemenô adatait a Luxor-ból megismert útkeresztmetszetek helyett a könnyebb kezelhetôség végett az egyes úttípusok perspektivikus nézetei segítségével lehet megadni (1. kép). A Schréder új szemléletmódjának megfelelôen a lámpatest kiválasztásánál lehet meghatározni az avulási tényezôk nagyságát, a fényforrás adatbázisban a fényforrásokra vonatkozó értékeket. Ugyanitt van lehetôség a Schréder "MAT" formátumától eltérô, más fotometriai adatformátumban levô lámpatestek kiválasztására is. A lámpatest összes jellemzôjének kiválasztása után automatikusan megjelennek a polár-koordinátarendszerben ábrázolt fényeloszlási görbék miniatûr képei, valamint a lámpatest kicsinyített fényképe. Közvetlenül ugyanebbôl a programablakból érhetôk el a program részeit képezô teljes méretû polár- és derékszögû koordinátarendszerben ábrázolt fényeloszlási görbék, a hatásfokgörbék és a lámpatest katalógusa. A Szupermodul által kínált lehetôségek elôsegítik azt, hogy összetett feladatok esetén (amikor a megoldásra több változat is készül) ne kelljen az összes bemenô adatot újra és újra megadni és külön számításokat végrehajtani. Azon túlmenôen, hogy egy számításon belül több számítási hálót van mód meghatározni, alternatívaként számos elrendezést, ezeken belül is több lámpatest-csoportot lehet megadni (pl. egy parkoló világításához a funkcionális világítás helyett dekoratív világítást), ezeket tetszés szerint kibe lehet kapcsolni. A számítási hálók alakjának precíz kidolgozásához a lineáris, a négyszögletû és a kör alakú számítási hálókat különféle maszkok segítségével lehet finomítani. További lehetôség, hogy a fény útjába különbözô típusú akadályok helyezhetôk. A leendô világítási berendezés helyszínén történô eligazodást segíti, hogy módunk van különféle, a számítást lényegileg nem befolyásoló alakzatokat (pl. mászóka, kerékpárút nyomvonala) beszúrni. Az egyes objektumok pontos elhelyezését teszi lehetôvé, hogy a számítás-

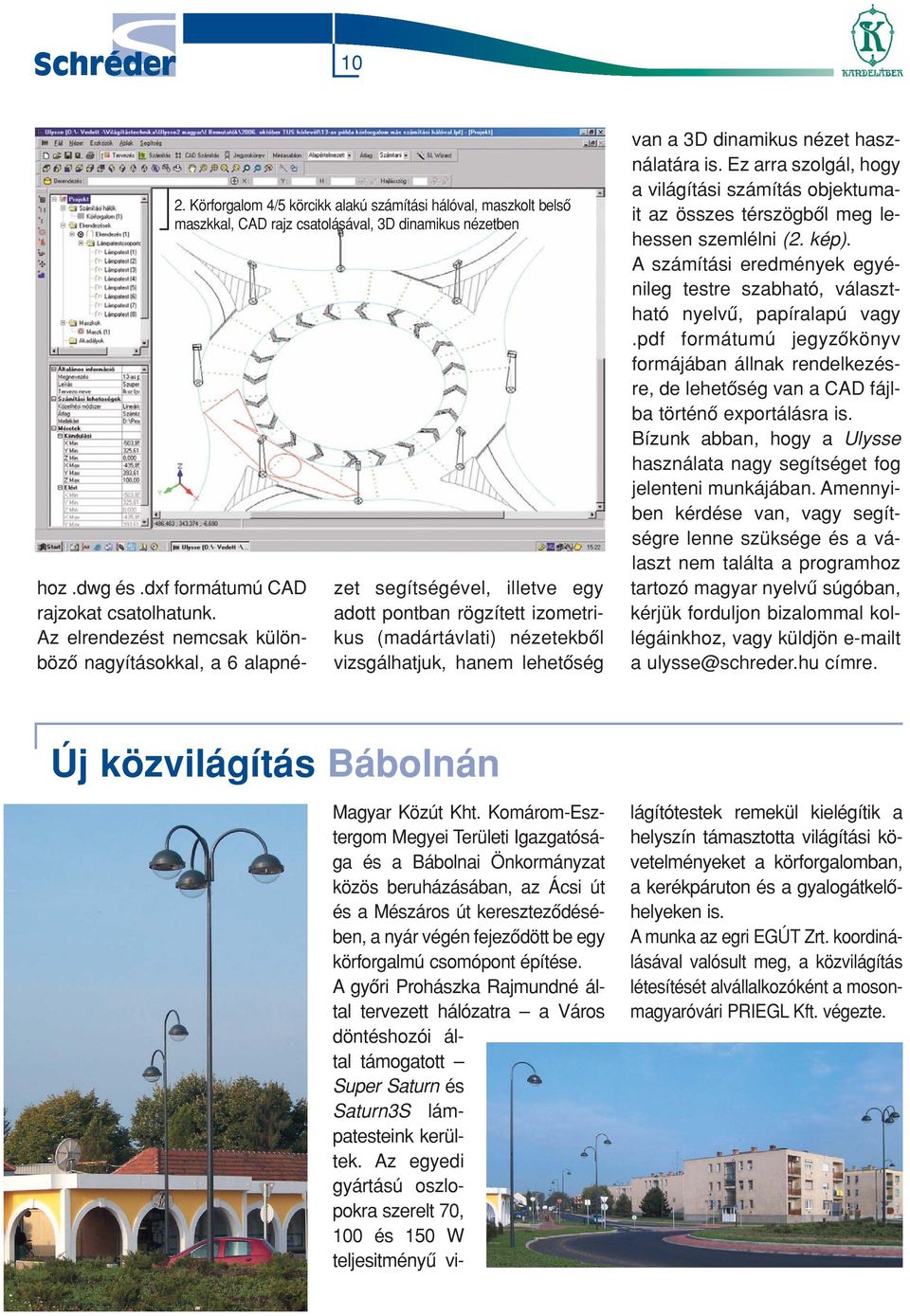

10 10 2. Körforgalom 4/5 körcikk alakú számítási hálóval, maszkolt belsô maszkkal, CAD rajz csatolásával, 3D dinamikus nézetben hoz.dwg és.dxf formátumú CAD rajzokat csatolhatunk. Az elrendezést nemcsak különbözô nagyításokkal, a 6 alapnézet segítségével, illetve egy adott pontban rögzített izometrikus (madártávlati) nézetekbôl vizsgálhatjuk, hanem lehetôség van a 3D dinamikus nézet használatára is. Ez arra szolgál, hogy a világítási számítás objektumait az összes térszögbôl meg lehessen szemlélni (2. kép). A számítási eredmények egyénileg testre szabható, választható nyelvû, papíralapú vagy.pdf formátumú jegyzôkönyv formájában állnak rendelkezésre, de lehetôség van a CAD fájlba történô exportálásra is. Bízunk abban, hogy a Ulysse használata nagy segítséget fog jelenteni munkájában. Amennyiben kérdése van, vagy segítségre lenne szüksége és a választ nem találta a programhoz tartozó magyar nyelvû súgóban, kérjük forduljon bizalommal kollégáinkhoz, vagy küldjön t a ulysse@schreder.hu címre. Új közvilágítás Bábolnán Magyar Közút Kht. Komárom-Esztergom Megyei Területi Igazgatósága és a Bábolnai Önkormányzat közös beruházásában, az Ácsi út és a Mészáros út keresztezôdésében, a nyár végén fejezôdött be egy körforgalmú csomópont építése. A gyôri Prohászka Rajmundné által tervezett hálózatra a Város döntéshozói által támogatott Super Saturn és Saturn3S lámpatesteink kerültek. Az egyedi gyártású oszlopokra szerelt 70, 100 és 150 W teljesitményû világítótestek remekül kielégítik a helyszín támasztotta világítási követelményeket a körforgalomban, a kerékpáruton és a gyalogátkelôhelyeken is. A munka az egri EGÚT Zrt. koordinálásával valósult meg, a közvilágítás létesítését alvállalkozóként a mosonmagyaróvári PRIEGL Kft. végezte.

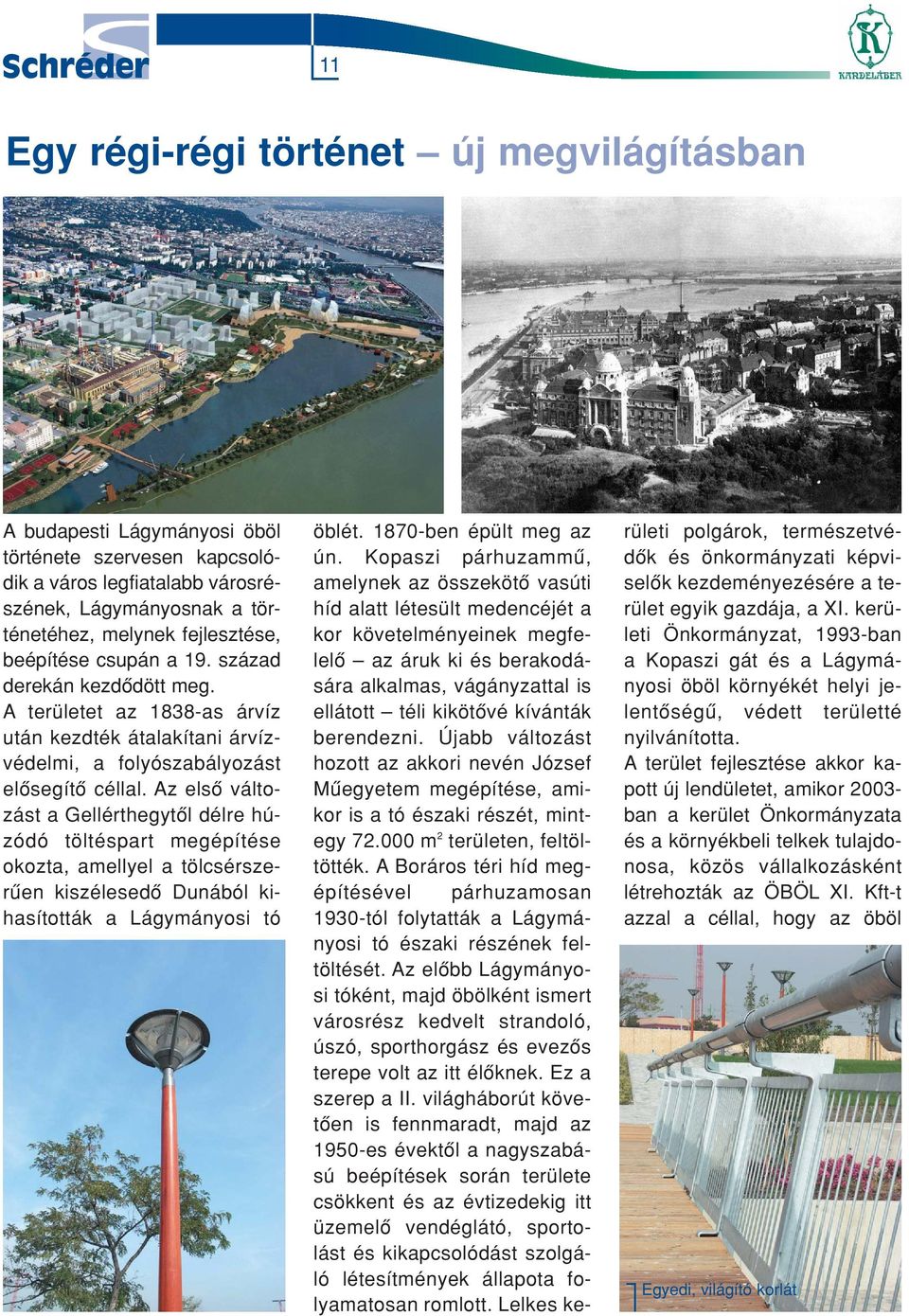

11 11 Egy régi-régi történet új megvilágításban A budapesti Lágymányosi öböl története szervesen kapcsolódik a város legfiatalabb városrészének, Lágymányosnak a történetéhez, melynek fejlesztése, beépítése csupán a 19. század derekán kezdôdött meg. A területet az 1838-as árvíz után kezdték átalakítani árvízvédelmi, a folyószabályozást elôsegítô céllal. Az elsô változást a Gellérthegytôl délre húzódó töltéspart megépítése okozta, amellyel a tölcsérszerûen kiszélesedô Dunából kihasították a Lágymányosi tó öblét ben épült meg az ún. Kopaszi párhuzammû, amelynek az összekötô vasúti híd alatt létesült medencéjét a kor követelményeinek megfelelô az áruk ki és berakodására alkalmas, vágányzattal is ellátott téli kikötôvé kívánták berendezni. Újabb változást hozott az akkori nevén József Mûegyetem megépítése, amikor is a tó északi részét, mintegy m 2 területen, feltöltötték. A Boráros téri híd megépítésével párhuzamosan 1930-tól folytatták a Lágymányosi tó északi részének feltöltését. Az elôbb Lágymányosi tóként, majd öbölként ismert városrész kedvelt strandoló, úszó, sporthorgász és evezôs terepe volt az itt élôknek. Ez a szerep a II. világháborút követôen is fennmaradt, majd az 1950-es évektôl a nagyszabású beépítések során területe csökkent és az évtizedekig itt üzemelô vendéglátó, sportolást és kikapcsolódást szolgáló létesítmények állapota folyamatosan romlott. Lelkes kerületi polgárok, természetvédôk és önkormányzati képviselôk kezdeményezésére a terület egyik gazdája, a XI. kerületi Önkormányzat, 1993-ban a Kopaszi gát és a Lágymányosi öböl környékét helyi jelentôségû, védett területté nyilvánította. A terület fejlesztése akkor kapott új lendületet, amikor ban a kerület Önkormányzata és a környékbeli telkek tulajdonosa, közös vállalkozásként létrehozták az ÖBÖL XI. Kft-t azzal a céllal, hogy az öböl Egyedi, világító korlát

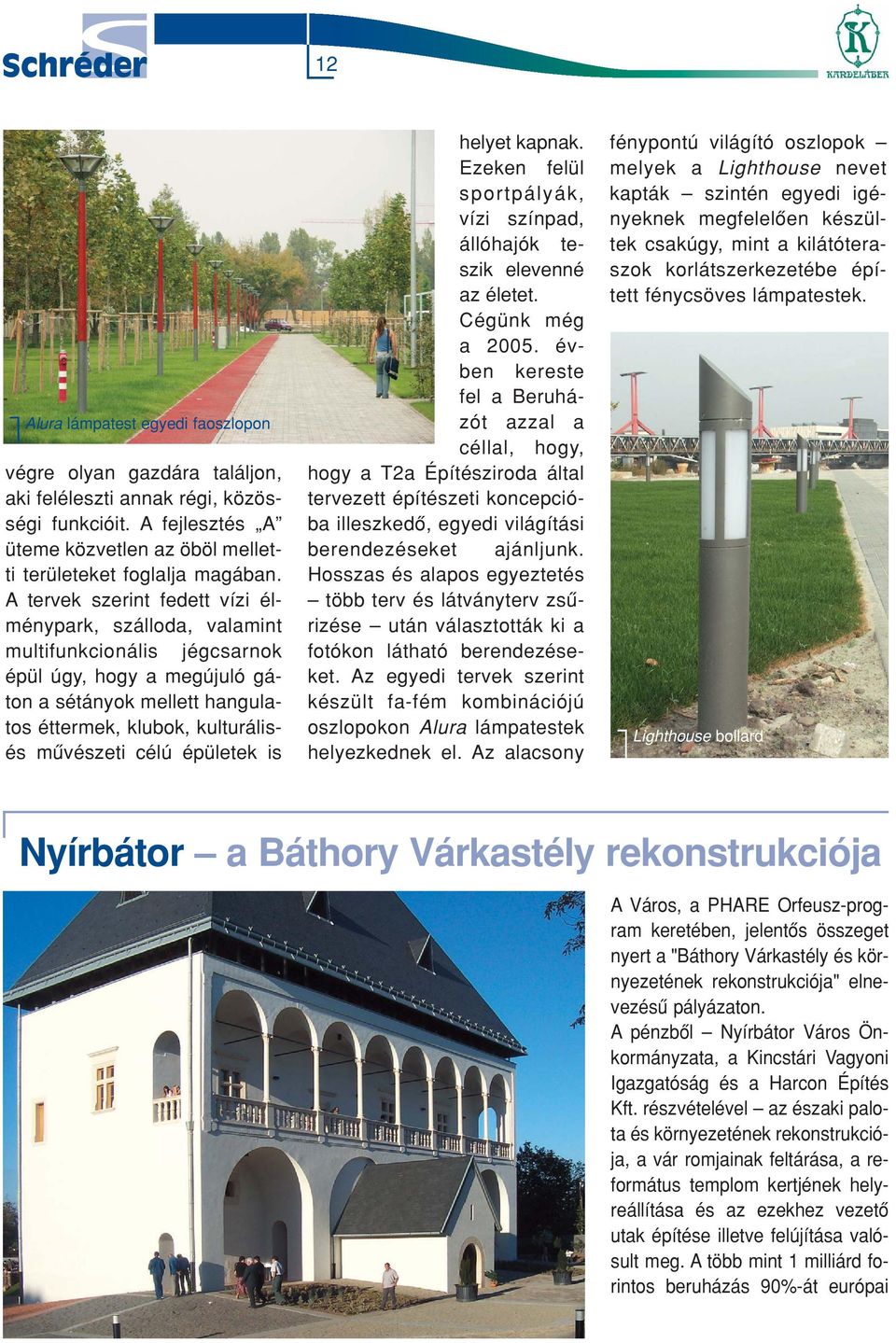

12 12 Alura lámpatest egyedi faoszlopon végre olyan gazdára találjon, aki feléleszti annak régi, közösségi funkcióit. A fejlesztés A üteme közvetlen az öböl melletti területeket foglalja magában. A tervek szerint fedett vízi élménypark, szálloda, valamint multifunkcionális jégcsarnok épül úgy, hogy a megújuló gáton a sétányok mellett hangulatos éttermek, klubok, kulturálisés mûvészeti célú épületek is helyet kapnak. Ezeken felül sportpályák, vízi színpad, állóhajók teszik elevenné az életet. Cégünk még a évben kereste fel a Beruházót azzal a céllal, hogy, hogy a T2a Építésziroda által tervezett építészeti koncepcióba illeszkedô, egyedi világítási berendezéseket ajánljunk. Hosszas és alapos egyeztetés több terv és látványterv zsûrizése után választották ki a fotókon látható berendezéseket. Az egyedi tervek szerint készült fa-fém kombinációjú oszlopokon Alura lámpatestek helyezkednek el. Az alacsony fénypontú világító oszlopok melyek a Lighthouse nevet kapták szintén egyedi igényeknek megfelelôen készültek csakúgy, mint a kilátóteraszok korlátszerkezetébe épített fénycsöves lámpatestek. Lighthouse bollard Nyírbátor a Báthory Várkastély rekonstrukciója A Város, a PHARE Orfeusz-program keretében, jelentôs összeget nyert a "Báthory Várkastély és környezetének rekonstrukciója" elnevezésû pályázaton. A pénzbôl Nyírbátor Város Önkormányzata, a Kincstári Vagyoni Igazgatóság és a Harcon Építés Kft. részvételével az északi palota és környezetének rekonstrukciója, a vár romjainak feltárása, a református templom kertjének helyreállítása és az ezekhez vezetô utak építése illetve felújítása valósult meg. A több mint 1 milliárd forintos beruházás 90%-át európai

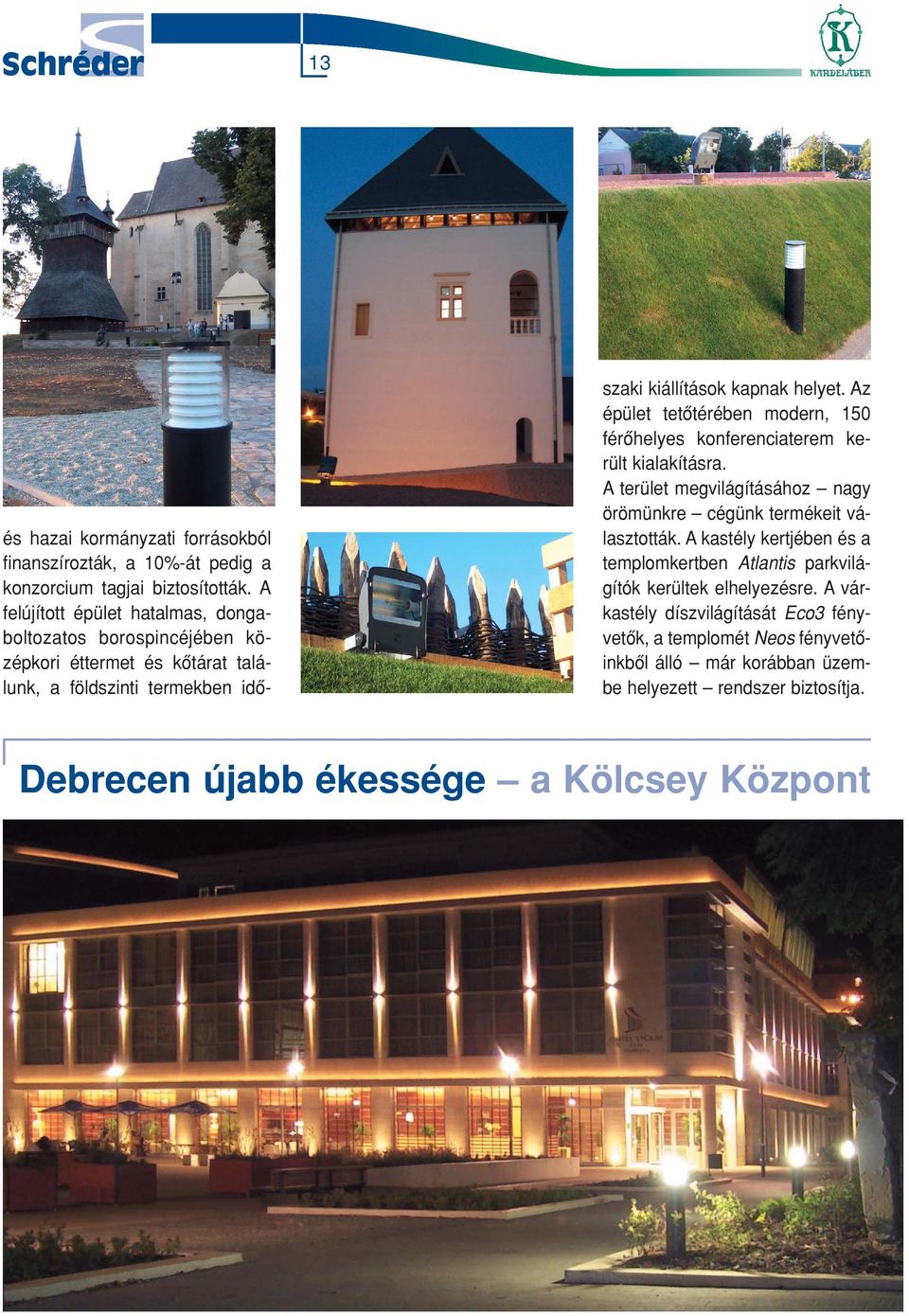

13 13 és hazai kormányzati forrásokból finanszírozták, a 10%-át pedig a konzorcium tagjai biztosították. A felújított épület hatalmas, dongaboltozatos borospincéjében középkori éttermet és kôtárat találunk, a földszinti termekben idôszaki kiállítások kapnak helyet. Az épület tetôtérében modern, 150 férôhelyes konferenciaterem került kialakításra. A terület megvilágításához nagy örömünkre cégünk termékeit választották. A kastély kertjében és a templomkertben Atlantis parkvilágítók kerültek elhelyezésre. A várkastély díszvilágítását Eco3 fényvetôk, a templomét Neos fényvetôinkbôl álló már korábban üzembe helyezett rendszer biztosítja. Debrecen újabb ékessége a Kölcsey Központ

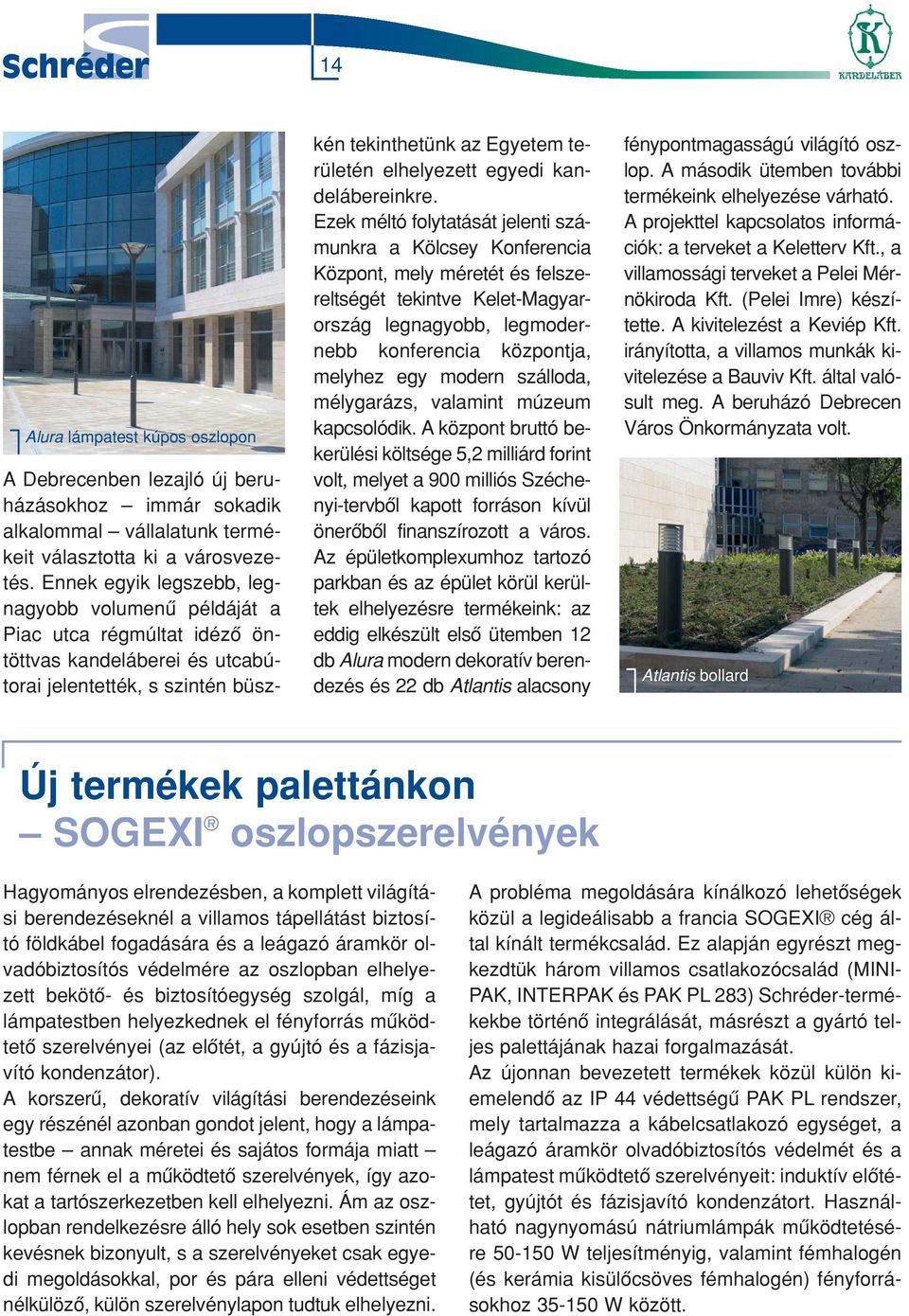

14 14 Alura lámpatest kúpos oszlopon A Debrecenben lezajló új beruházásokhoz immár sokadik alkalommal vállalatunk termékeit választotta ki a városvezetés. Ennek egyik legszebb, legnagyobb volumenû példáját a Piac utca régmúltat idézô öntöttvas kandeláberei és utcabútorai jelentették, s szintén büszkén tekinthetünk az Egyetem területén elhelyezett egyedi kandelábereinkre. Ezek méltó folytatását jelenti számunkra a Kölcsey Konferencia Központ, mely méretét és felszereltségét tekintve Kelet-Magyarország legnagyobb, legmodernebb konferencia központja, melyhez egy modern szálloda, mélygarázs, valamint múzeum kapcsolódik. A központ bruttó bekerülési költsége 5,2 milliárd forint volt, melyet a 900 milliós Széchenyi-tervbôl kapott forráson kívül önerôbôl finanszírozott a város. Az épületkomplexumhoz tartozó parkban és az épület körül kerültek elhelyezésre termékeink: az eddig elkészült elsô ütemben 12 db Alura modern dekoratív berendezés és 22 db Atlantis alacsony fénypontmagasságú világító oszlop. A második ütemben további termékeink elhelyezése várható. A projekttel kapcsolatos információk: a terveket a Keletterv Kft., a villamossági terveket a Pelei Mérnökiroda Kft. (Pelei Imre) készítette. A kivitelezést a Keviép Kft. irányította, a villamos munkák kivitelezése a Bauviv Kft. által valósult meg. A beruházó Debrecen Város Önkormányzata volt. Atlantis bollard Új termékek palettánkon SOGEXI oszlopszerelvények Hagyományos elrendezésben, a komplett világítási berendezéseknél a villamos tápellátást biztosító földkábel fogadására és a leágazó áramkör olvadóbiztosítós védelmére az oszlopban elhelyezett bekötô- és biztosítóegység szolgál, míg a lámpatestben helyezkednek el fényforrás mûködtetô szerelvényei (az elôtét, a gyújtó és a fázisjavító kondenzátor). A korszerû, dekoratív világítási berendezéseink egy részénél azonban gondot jelent, hogy a lámpatestbe annak méretei és sajátos formája miatt nem férnek el a mûködtetô szerelvények, így azokat a tartószerkezetben kell elhelyezni. Ám az oszlopban rendelkezésre álló hely sok esetben szintén kevésnek bizonyult, s a szerelvényeket csak egyedi megoldásokkal, por és pára elleni védettséget nélkülözô, külön szerelvénylapon tudtuk elhelyezni. A probléma megoldására kínálkozó lehetôségek közül a legideálisabb a francia SOGEXI cég által kínált termékcsalád. Ez alapján egyrészt megkezdtük három villamos csatlakozócsalád (MINI- PAK, INTERPAK és PAK PL 283) Schréder-termékekbe történô integrálását, másrészt a gyártó teljes palettájának hazai forgalmazását. Az újonnan bevezetett termékek közül külön kiemelendô az IP 44 védettségû PAK PL rendszer, mely tartalmazza a kábelcsatlakozó egységet, a leágazó áramkör olvadóbiztosítós védelmét és a lámpatest mûködtetô szerelvényeit: induktív elôtétet, gyújtót és fázisjavító kondenzátort. Használható nagynyomású nátriumlámpák mûködtetésére W teljesítményig, valamint fémhalogén (és kerámia kisülôcsöves fémhalogén) fényforrásokhoz W között.

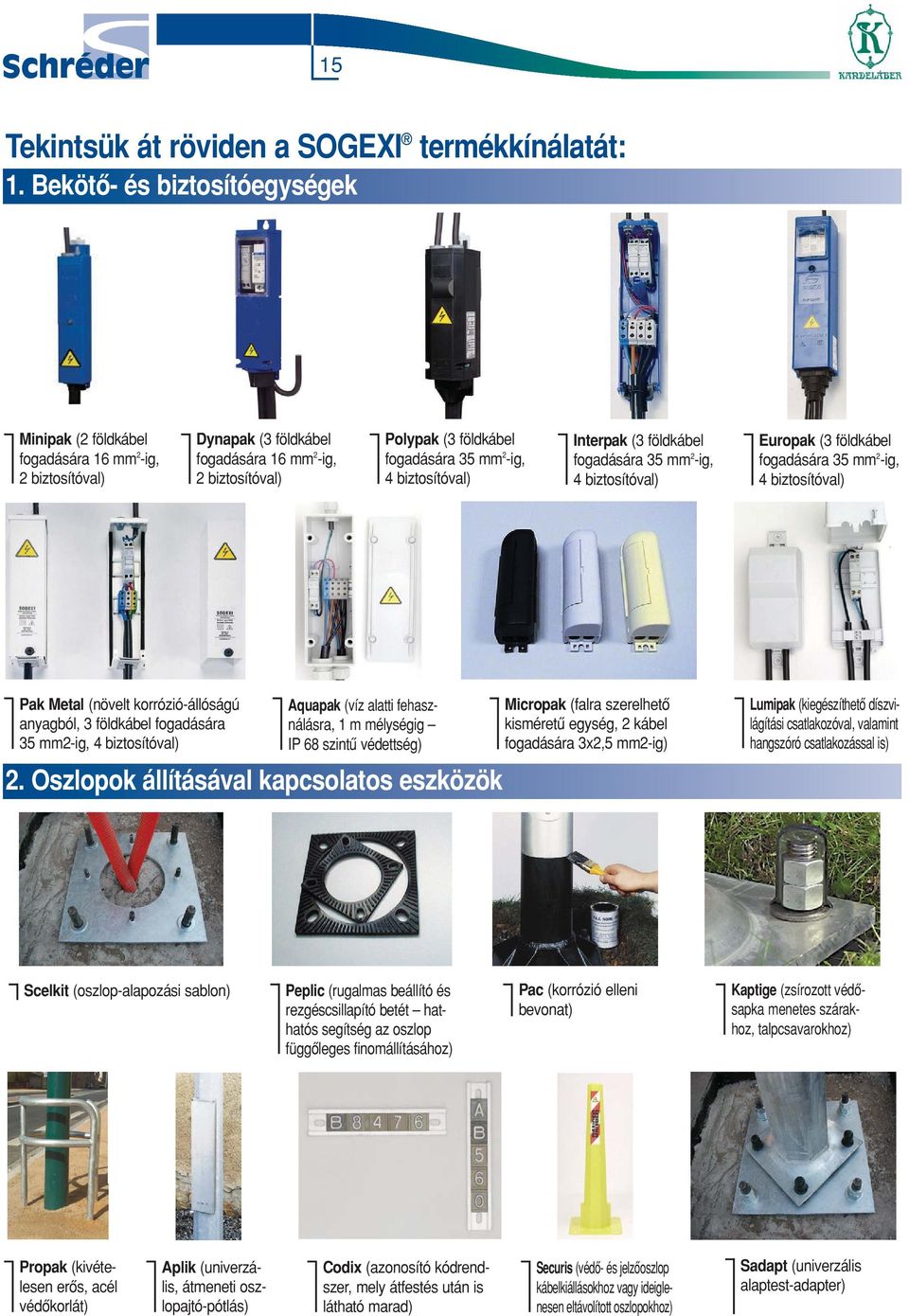

15 15 Tekintsük át röviden a SOGEXI termékkínálatát: 1. Bekötô- és biztosítóegységek Minipak (2 földkábel fogadására 16 mm 2 -ig, 2 biztosítóval) Dynapak (3 földkábel fogadására 16 mm 2 -ig, 2 biztosítóval) Polypak (3 földkábel fogadására 35 mm 2 -ig, 4 biztosítóval) Interpak (3 földkábel fogadására 35 mm 2 -ig, 4 biztosítóval) Europak (3 földkábel fogadására 35 mm 2 -ig, 4 biztosítóval) Pak Metal (növelt korrózió-állóságú anyagból, 3 földkábel fogadására 35 mm2-ig, 4 biztosítóval) Aquapak (víz alatti fehasználásra, 1 m mélységig IP 68 szintû védettség) 2. Oszlopok állításával kapcsolatos eszközök Micropak (falra szerelhetô kisméretû egység, 2 kábel fogadására 3x2,5 mm2-ig) Lumipak (kiegészíthetô díszvilágítási csatlakozóval, valamint hangszóró csatlakozással is) Scelkit (oszlop-alapozási sablon) Peplic (rugalmas beállító és rezgéscsillapító betét hathatós segítség az oszlop függôleges finomállításához) Pac (korrózió elleni bevonat) Kaptige (zsírozott védôsapka menetes szárakhoz, talpcsavarokhoz) Propak (kivételesen erôs, acél védôkorlát) Aplik (univerzális, átmeneti oszlopajtó-pótlás) Codix (azonosító kódrendszer, mely átfestés után is látható marad) Securis (védô- és jelzôoszlop kábelkiállásokhoz vagy ideiglenesen eltávolított oszlopokhoz) Sadapt (univerzális alaptest-adapter)

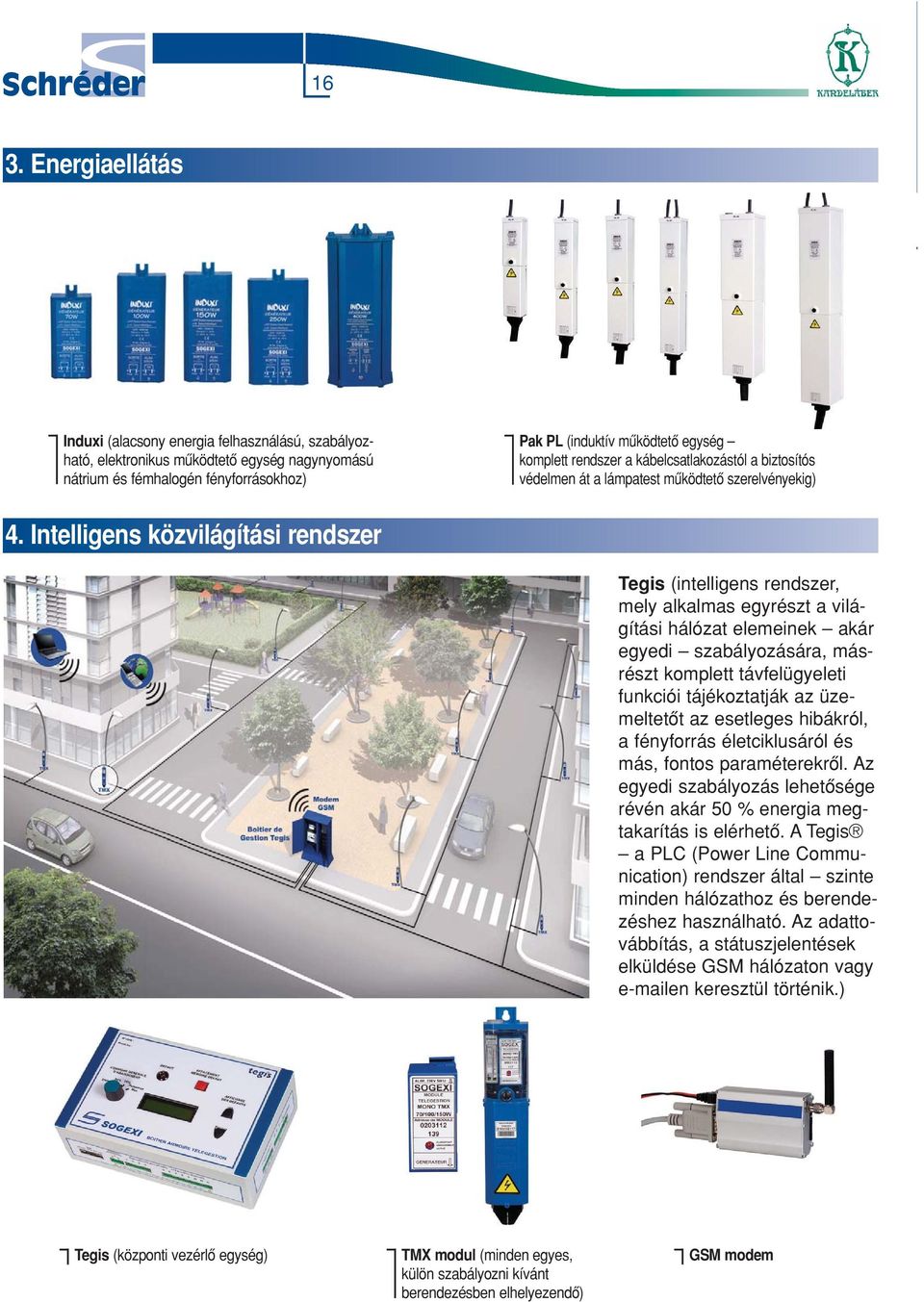

16 16 3. Energiaellátás Induxi (alacsony energia felhasználású, szabályozható, elektronikus mûködtetô egység nagynyomású nátrium és fémhalogén fényforrásokhoz) Pak PL (induktív mûködtetô egység komplett rendszer a kábelcsatlakozástól a biztosítós védelmen át a lámpatest mûködtetô szerelvényekig) 4. Intelligens közvilágítási rendszer Tegis (intelligens rendszer, mely alkalmas egyrészt a világítási hálózat elemeinek akár egyedi szabályozására, másrészt komplett távfelügyeleti funkciói tájékoztatják az üzemeltetôt az esetleges hibákról, a fényforrás életciklusáról és más, fontos paraméterekrôl. Az egyedi szabályozás lehetôsége révén akár 50 % energia megtakarítás is elérhetô. A Tegis a PLC (Power Line Communication) rendszer által szinte minden hálózathoz és berendezéshez használható. Az adattovábbítás, a státuszjelentések elküldése GSM hálózaton vagy en keresztül történik.) Tegis (központi vezérlô egység) TMX modul (minden egyes, külön szabályozni kívánt berendezésben elhelyezendô) GSM modem
