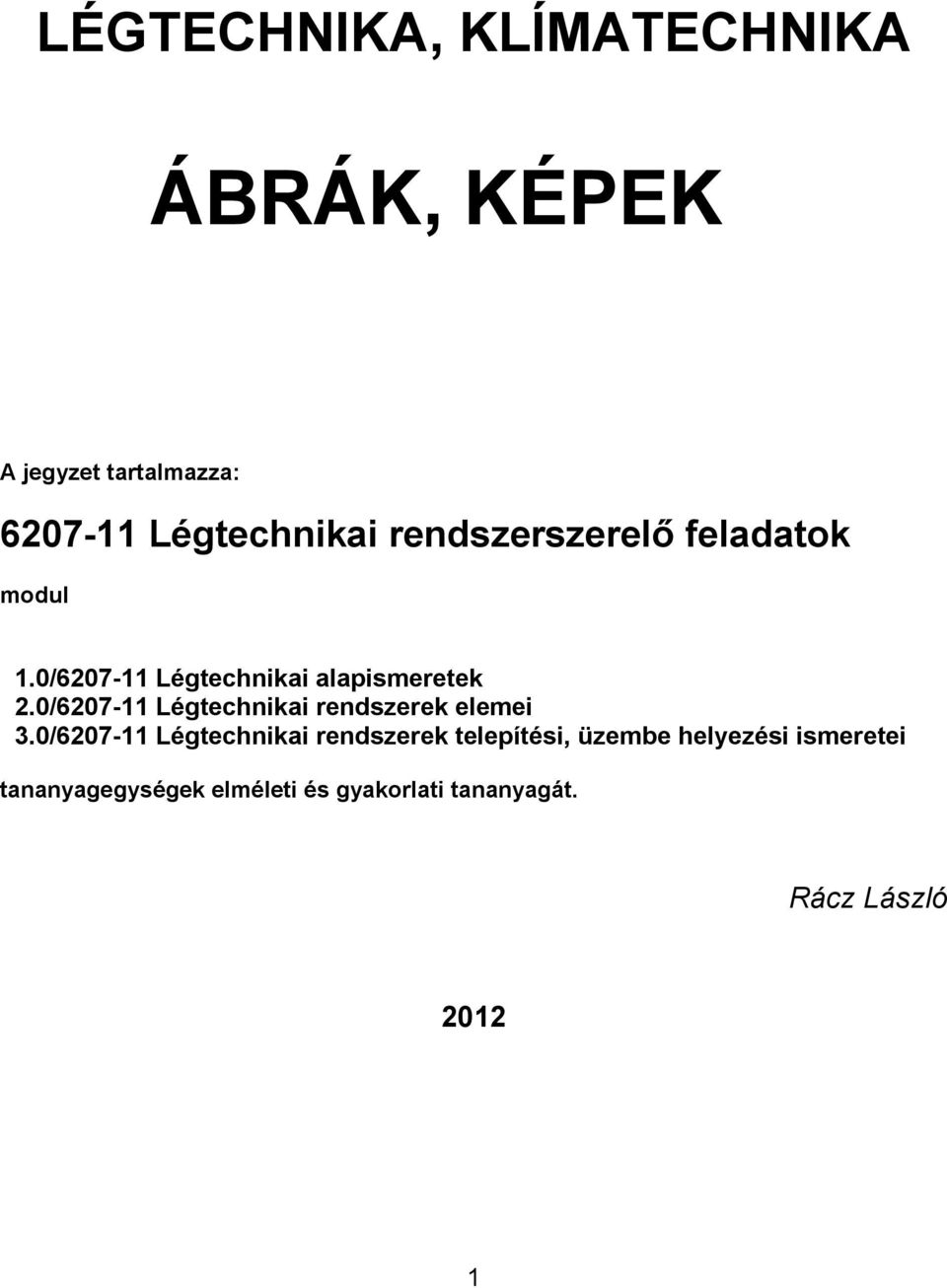

1 LÉGTECHNIKA, KLÍMATECHNIKA ÁBRÁK, KÉPEK A jegyzet tartalmazza: Légtechnikai rendszerszerelő feladatok modul 1.0/ Légtechnikai alapismeretek 2.0/ Légtechnikai rendszerek elemei 3.0/ Légtechnikai rendszerek telepítési, üzembe helyezési ismeretei tananyagegységek elméleti és gyakorlati tananyagát. Rácz László

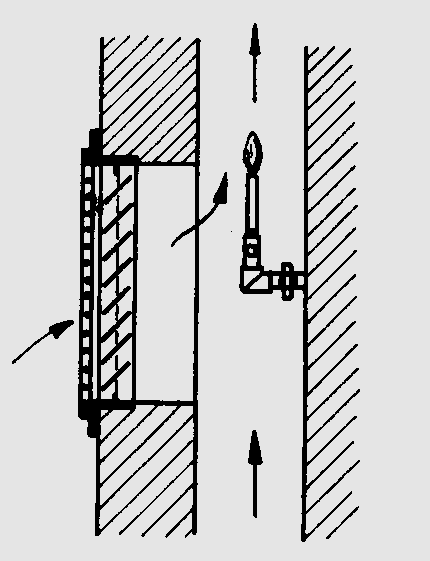

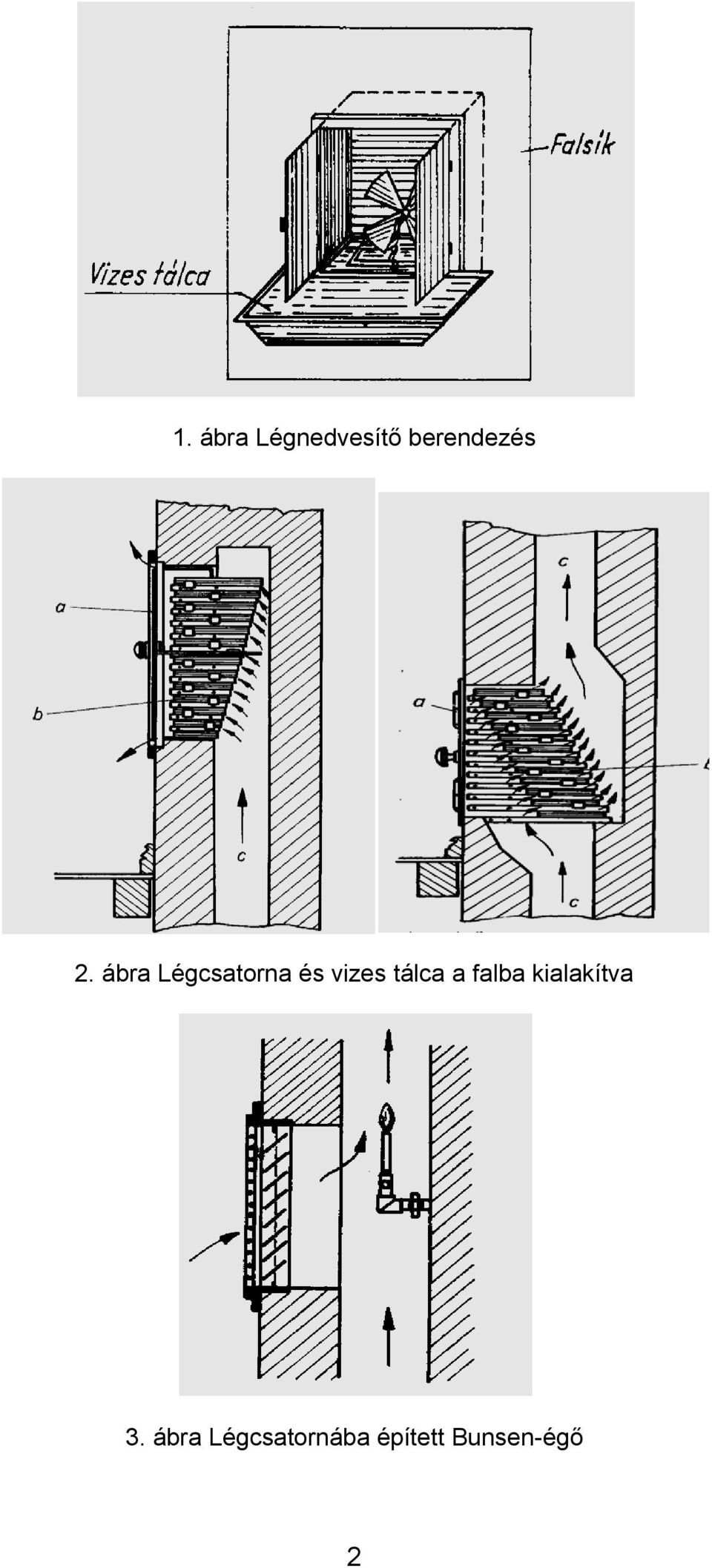

2 1. ábra Légnedvesítő berendezés 2. ábra Légcsatorna és vizes tálca a falba kialakítva 3. ábra Légcsatornába épített Bunsen-égő 2

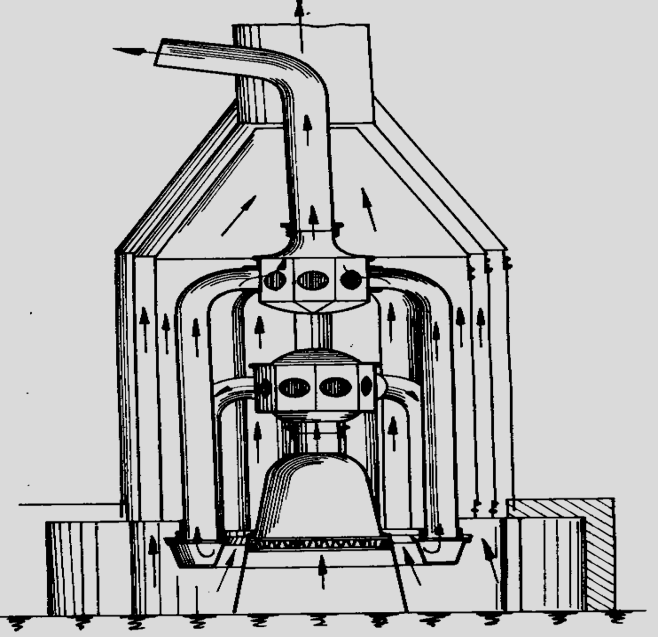

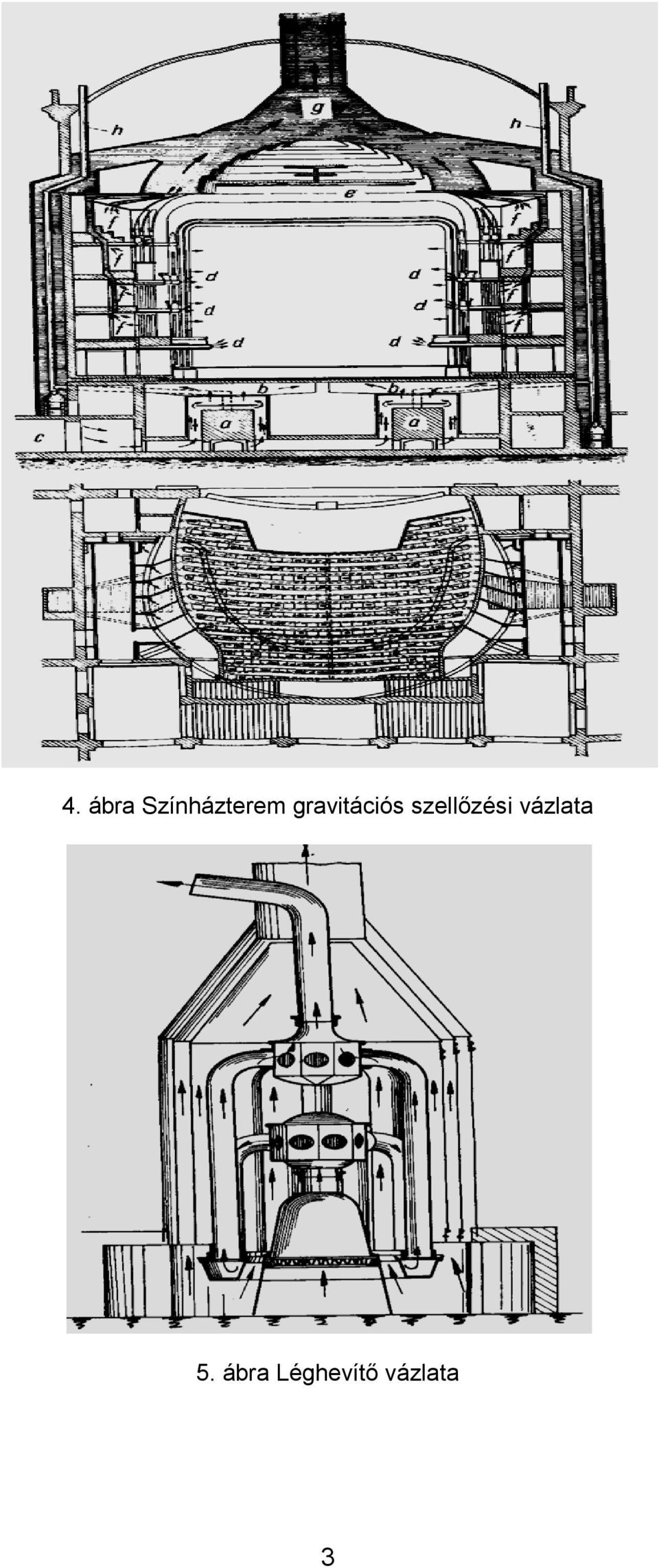

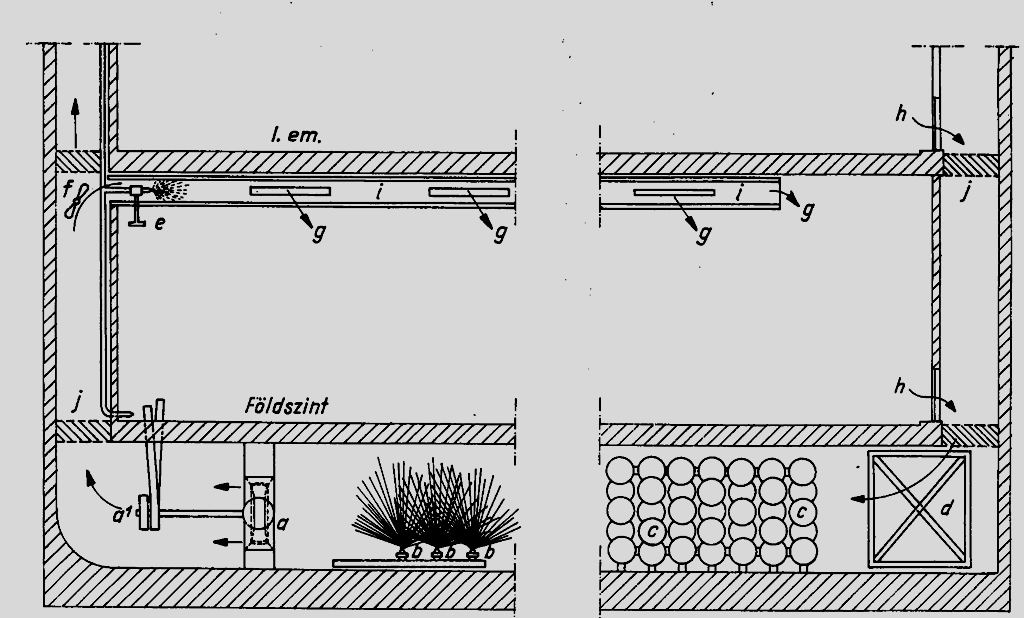

3 4. ábra Színházterem gravitációs szellőzési vázlata 5. ábra Léghevítő vázlata 3

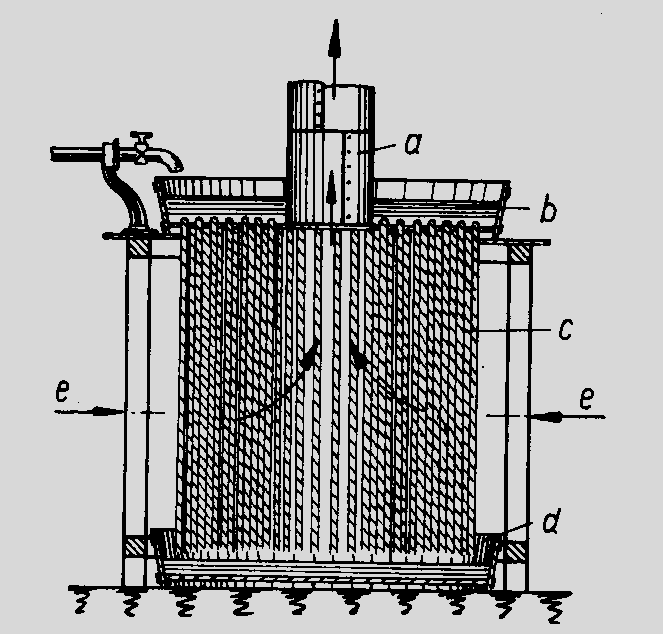

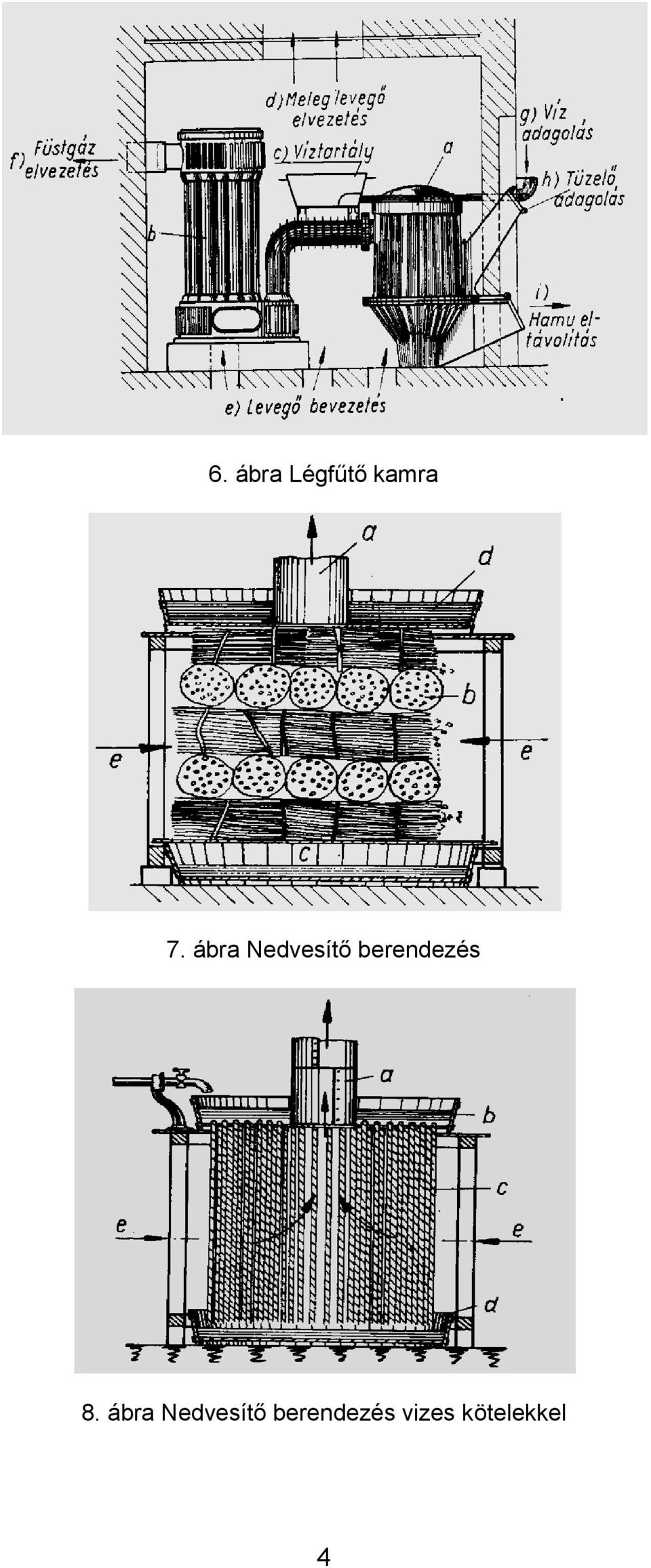

4 6. ábra Légfűtő kamra 7. ábra Nedvesítő berendezés 8. ábra Nedvesítő berendezés vizes kötelekkel 4

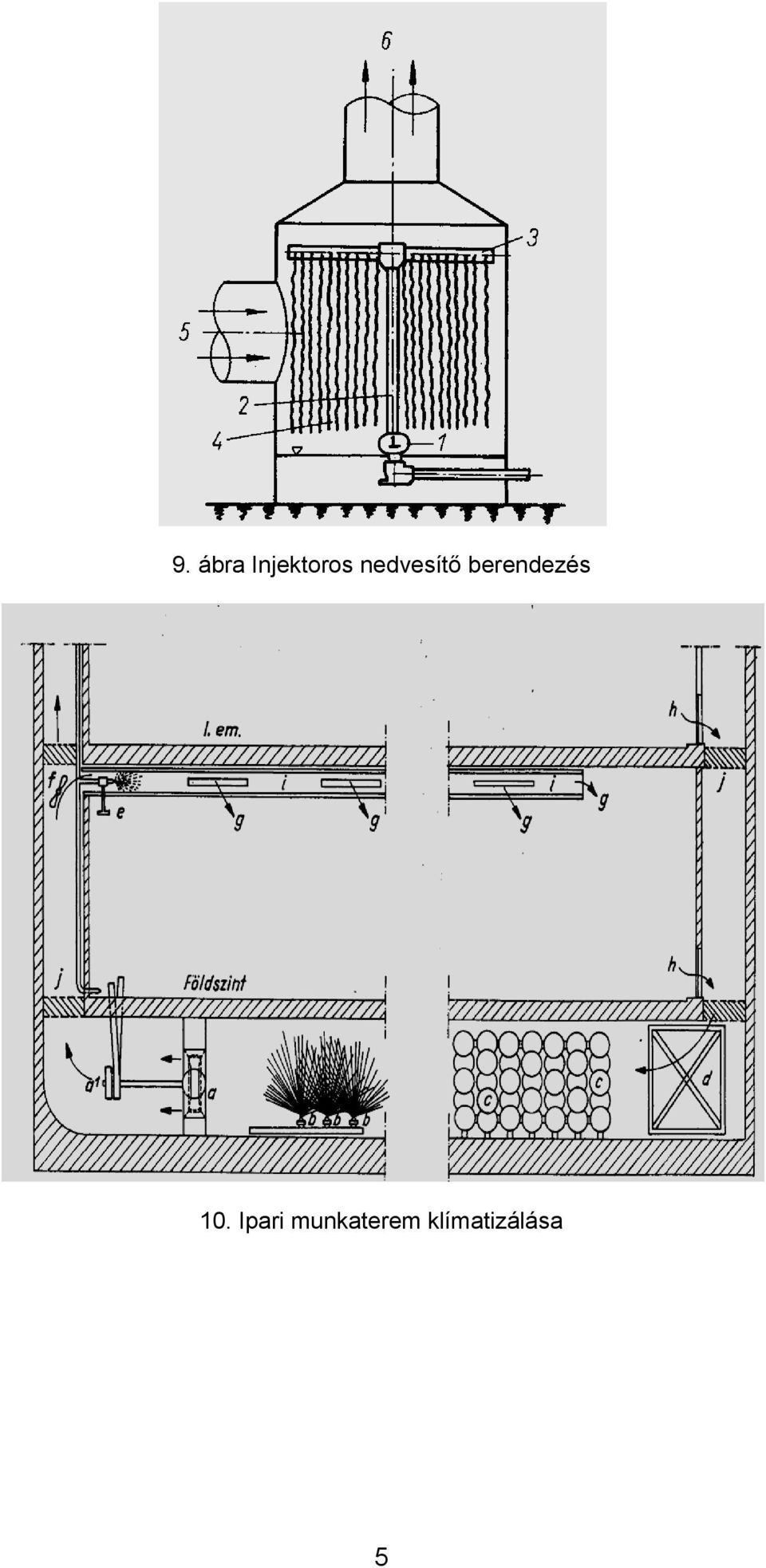

5 9. ábra Injektoros nedvesítő berendezés 10. Ipari munkaterem klímatizálása 5

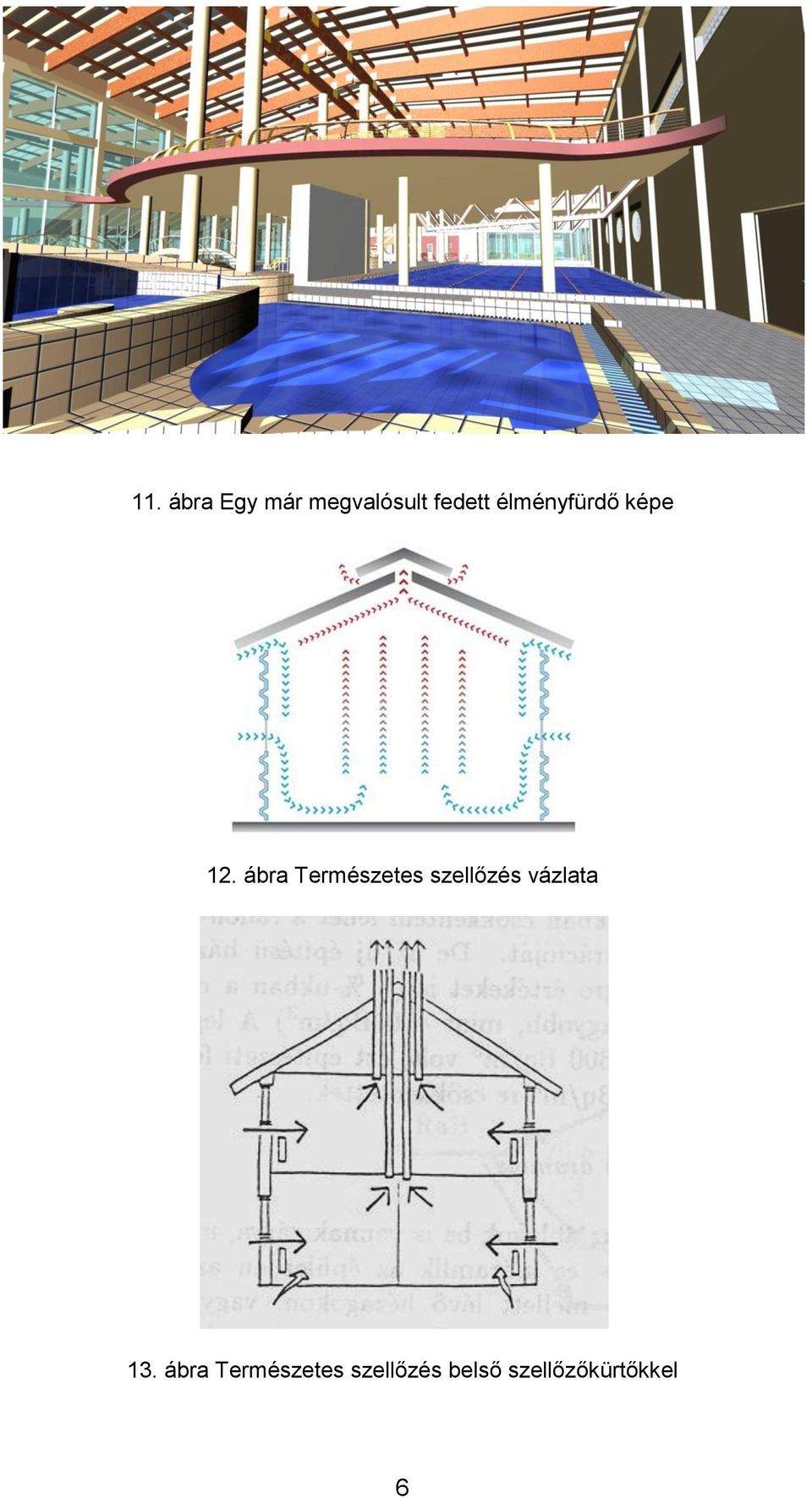

6 11. ábra Egy már megvalósult fedett élményfürdő képe 12. ábra Természetes szellőzés vázlata 13. ábra Természetes szellőzés belső szellőzőkürtőkkel 6

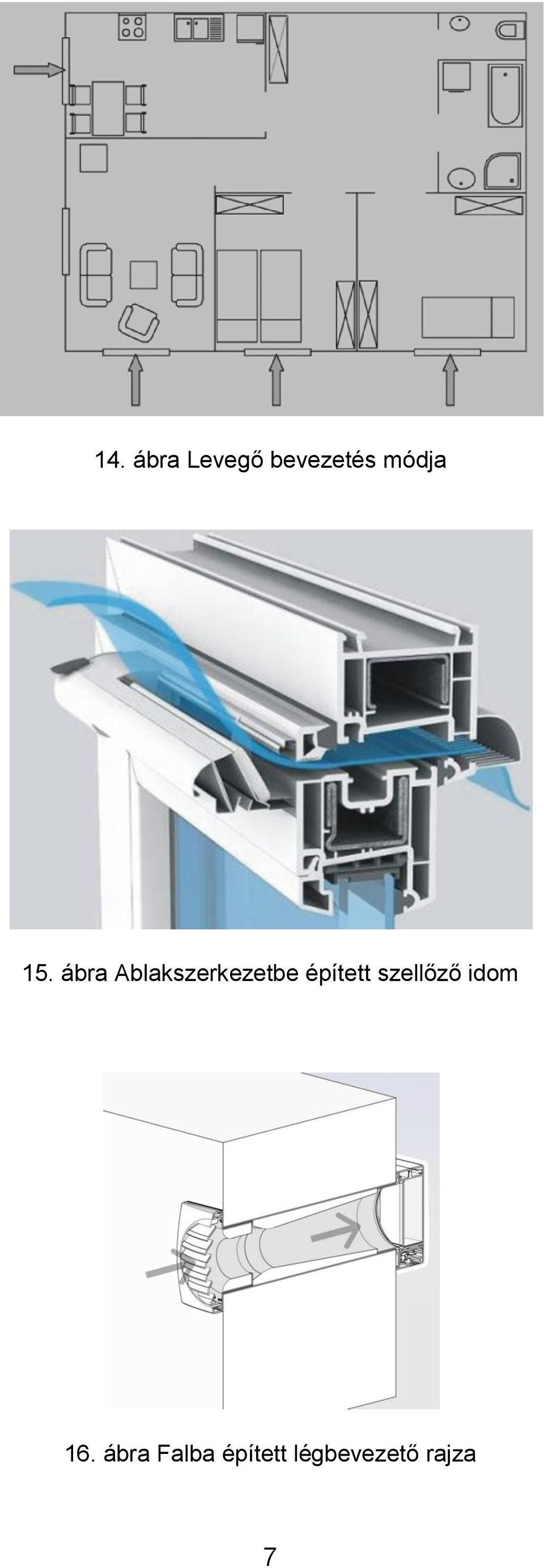

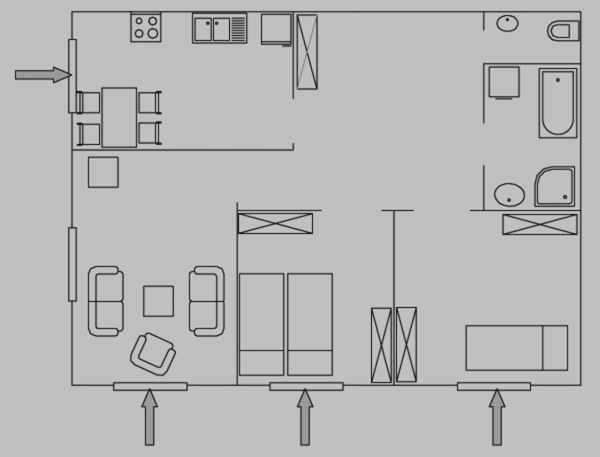

7 14. ábra Levegő bevezetés módja 15. ábra Ablakszerkezetbe épített szellőző idom 16. ábra Falba épített légbevezető rajza 7

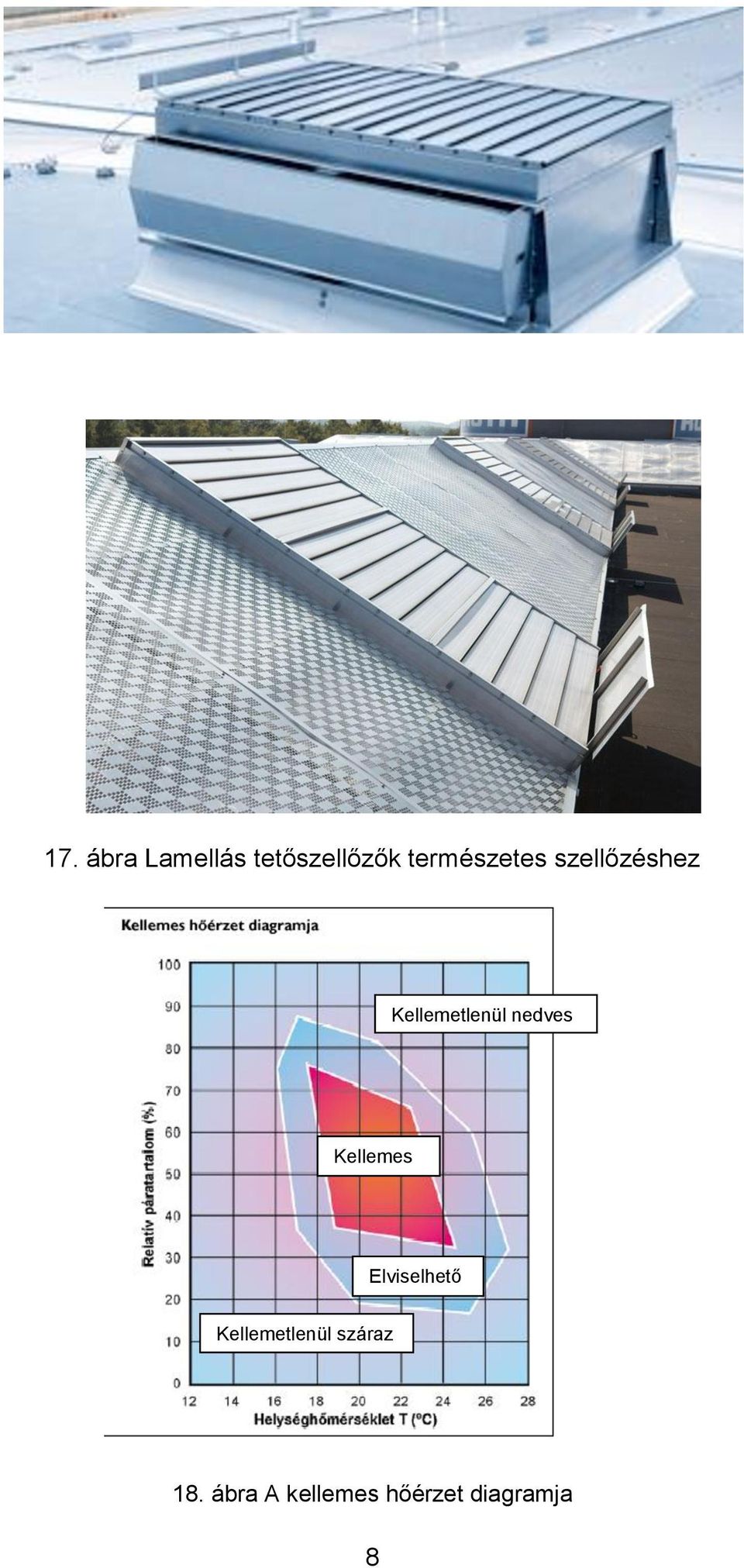

8 17. ábra Lamellás tetőszellőzők természetes szellőzéshez Kellemetlenül nedves Kellemes Elviselhető Kellemetlenül száraz 18. ábra A kellemes hőérzet diagramja 8

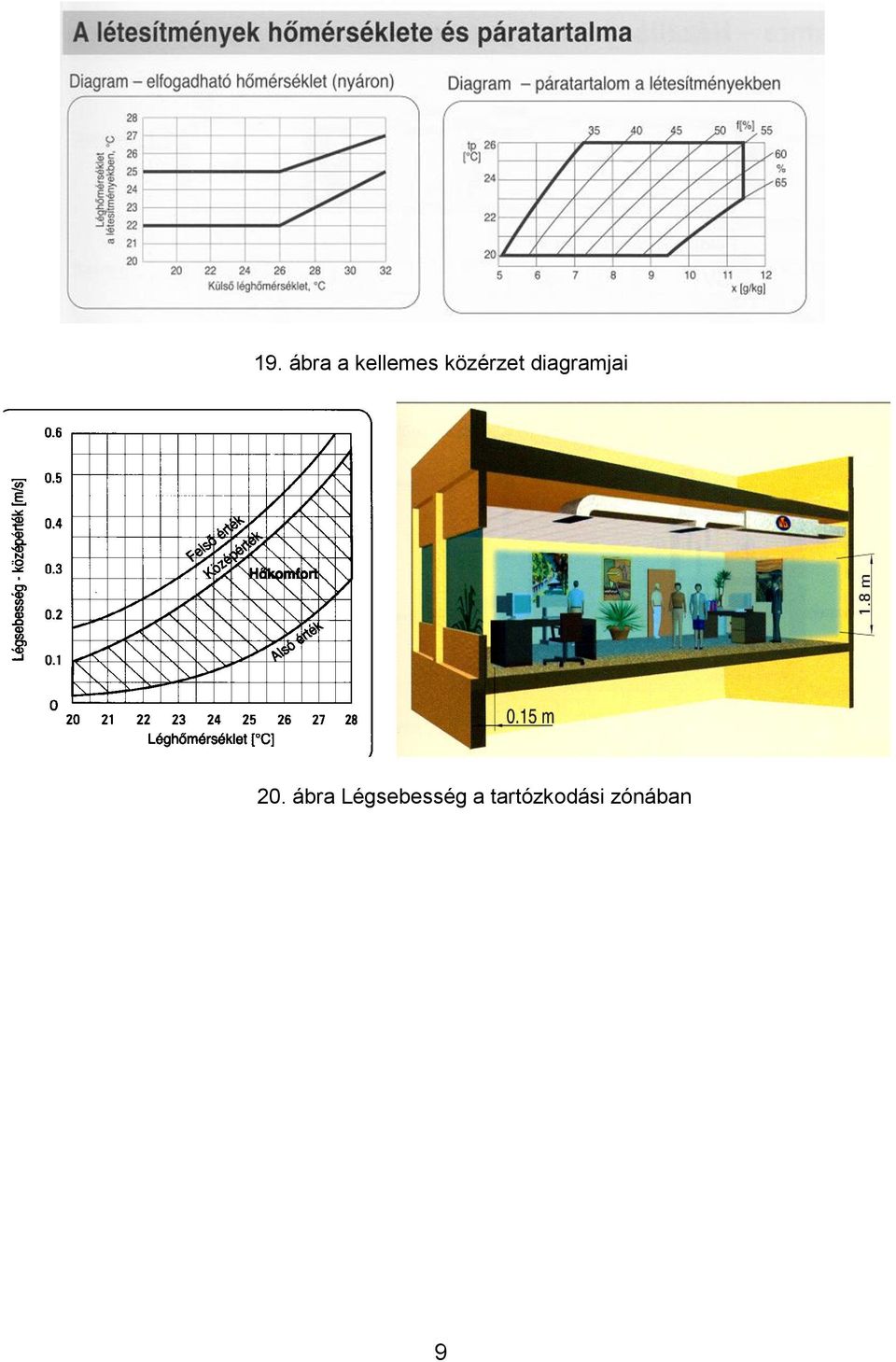

9 19. ábra a kellemes közérzet diagramjai 20. ábra Légsebesség a tartózkodási zónában 9

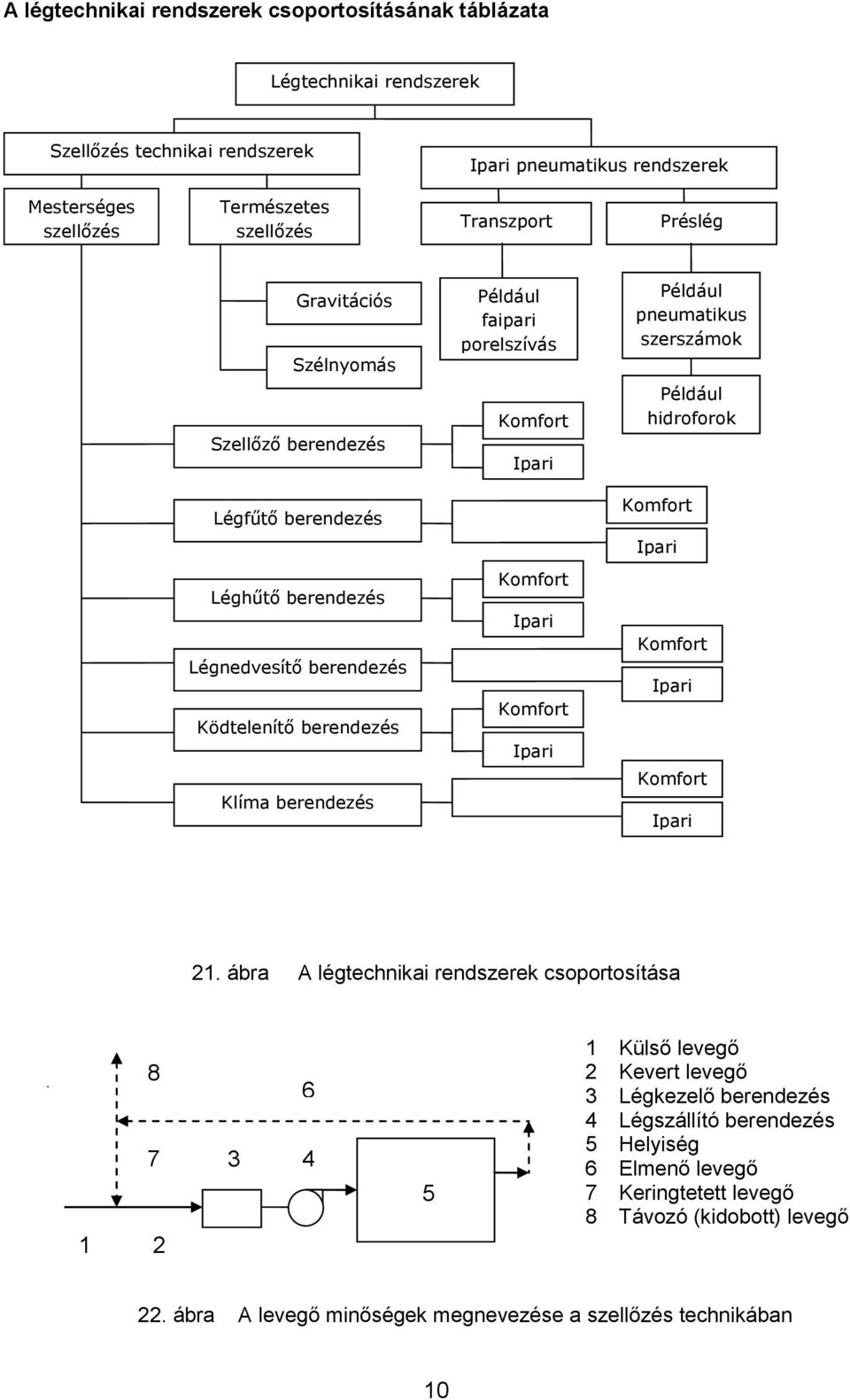

10 A légtechnikai rendszerek csoportosításának táblázata Légtechnikai rendszerek Szellőzés technikai rendszerek Ipari pneumatikus rendszerek Mesterséges szellőzés Természetes szellőzés Transzport Préslég Gravitációs Szélnyomás Például faipari porelszívás Például pneumatikus szerszámok Szellőző berendezés Komfort Ipari Például hidroforok Légfűtő berendezés Komfort Ipari Léghűtő berendezés Légnedvesítő berendezés Ködtelenítő berendezés Klíma berendezés Komfort Ipari Komfort Ipari Komfort Ipari Komfort Ipari 21. ábra A légtechnikai rendszerek csoportosítása Külső levegő 2 Kevert levegő 3 Légkezelő berendezés 4 Légszállító berendezés 5 Helyiség 6 Elmenő levegő 7 Keringtetett levegő 8 Távozó (kidobott) levegő 22. ábra A levegő minőségek megnevezése a szellőzés technikában 10

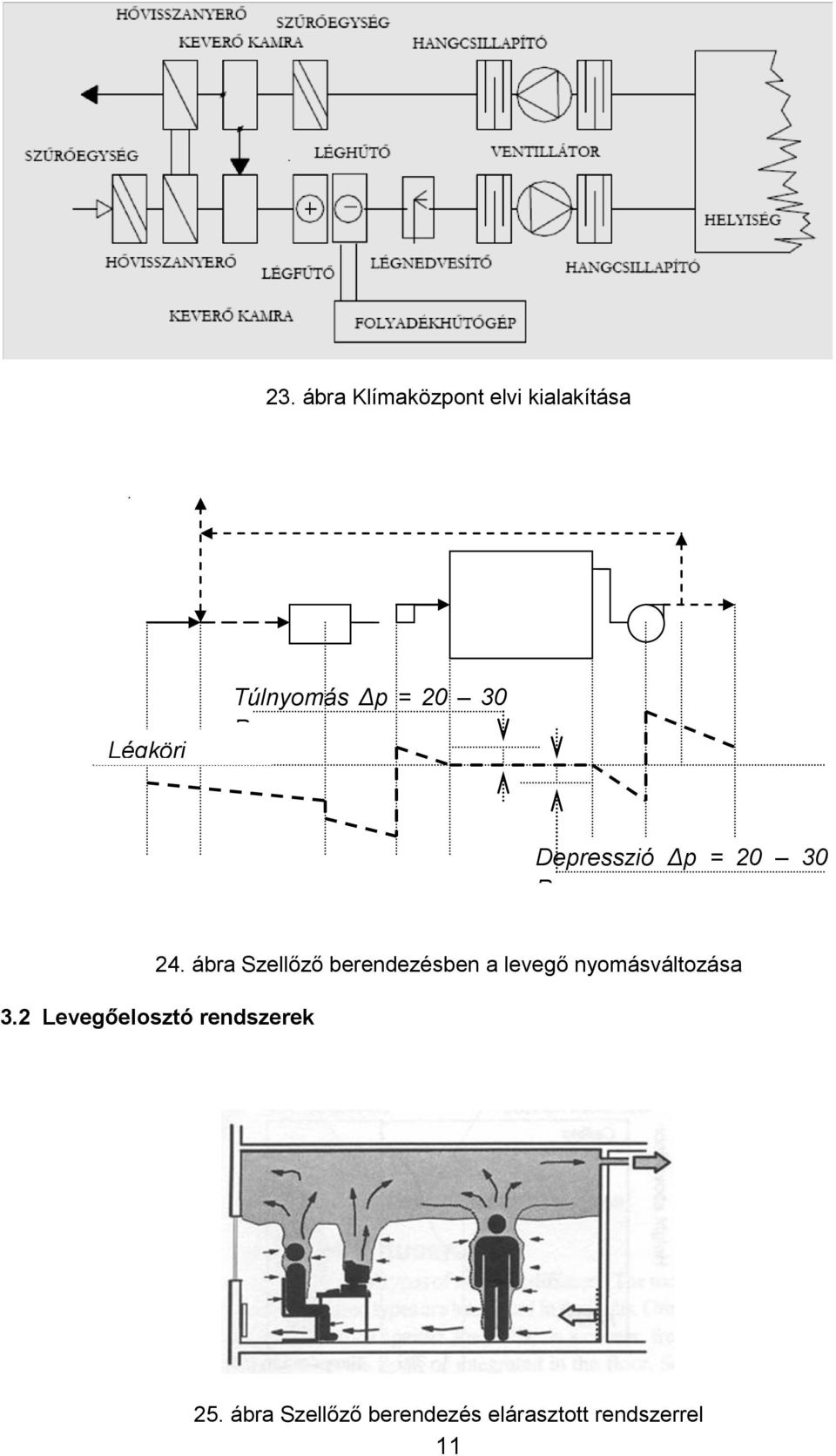

11 23. ábra Klímaközpont elvi kialakítása Légköri nyomás Túlnyomás Δp = Pa Depresszió Δp = Pa 24. ábra Szellőző berendezésben a levegő nyomásváltozása 3.2 Levegőelosztó rendszerek 25. ábra Szellőző berendezés elárasztott rendszerrel 11

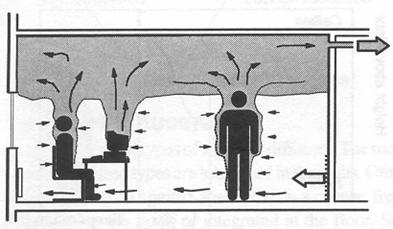

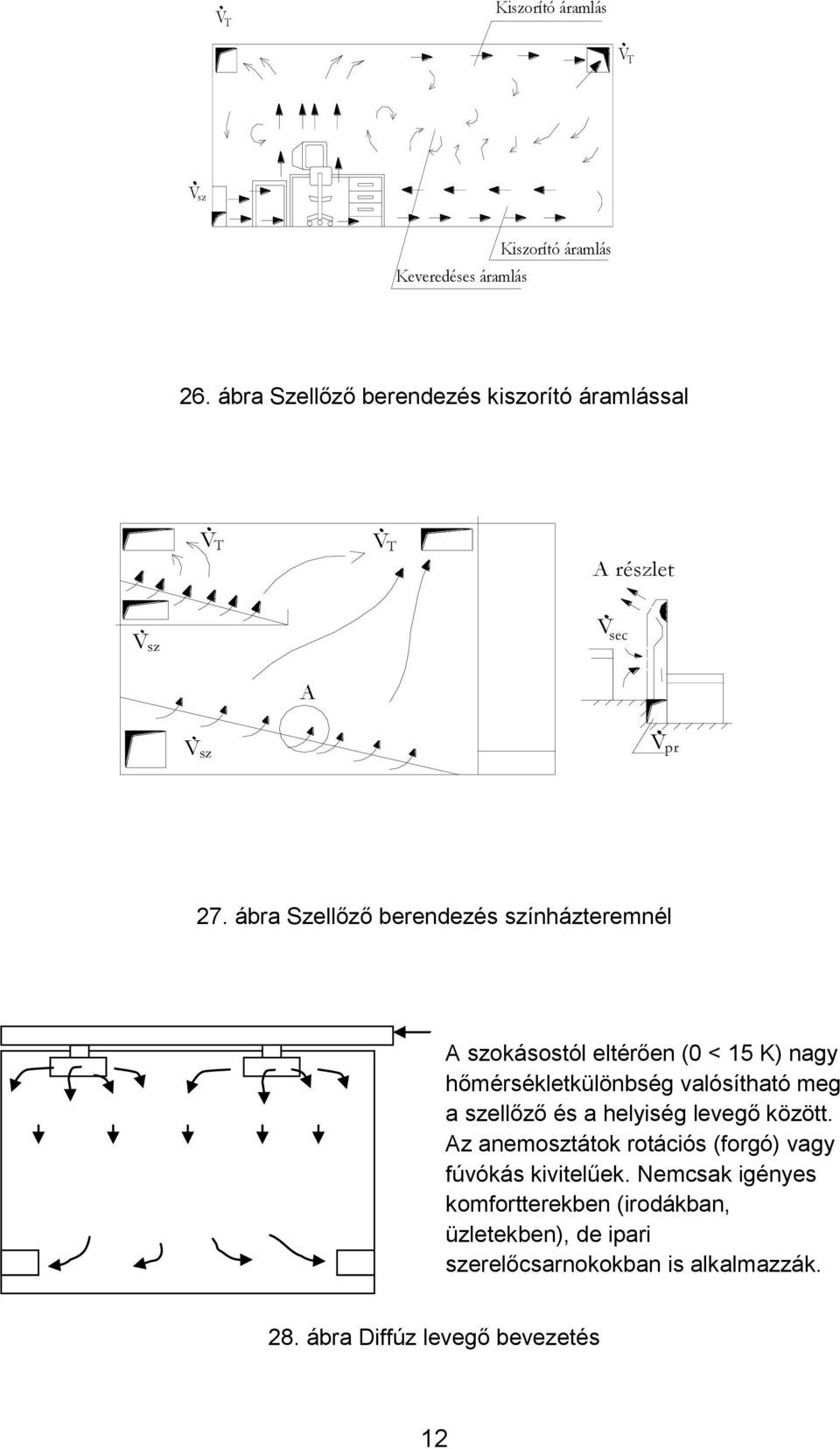

12 V T Kiszorító áramlás V T V sz Kiszorító áramlás Keveredéses áramlás 26. ábra Szellőző berendezés kiszorító áramlással V T V T A részlet V sz V sec A V sz V pr 27. ábra Szellőző berendezés színházteremnél A szokásostól eltérően (0 < 15 K) nagy hőmérsékletkülönbség valósítható meg a szellőző és a helyiség levegő között. Az anemosztátok rotációs (forgó) vagy fúvókás kivitelűek. Nemcsak igényes komfortterekben (irodákban, üzletekben), de ipari szerelőcsarnokokban is alkalmazzák. 28. ábra Diffúz levegő bevezetés 12

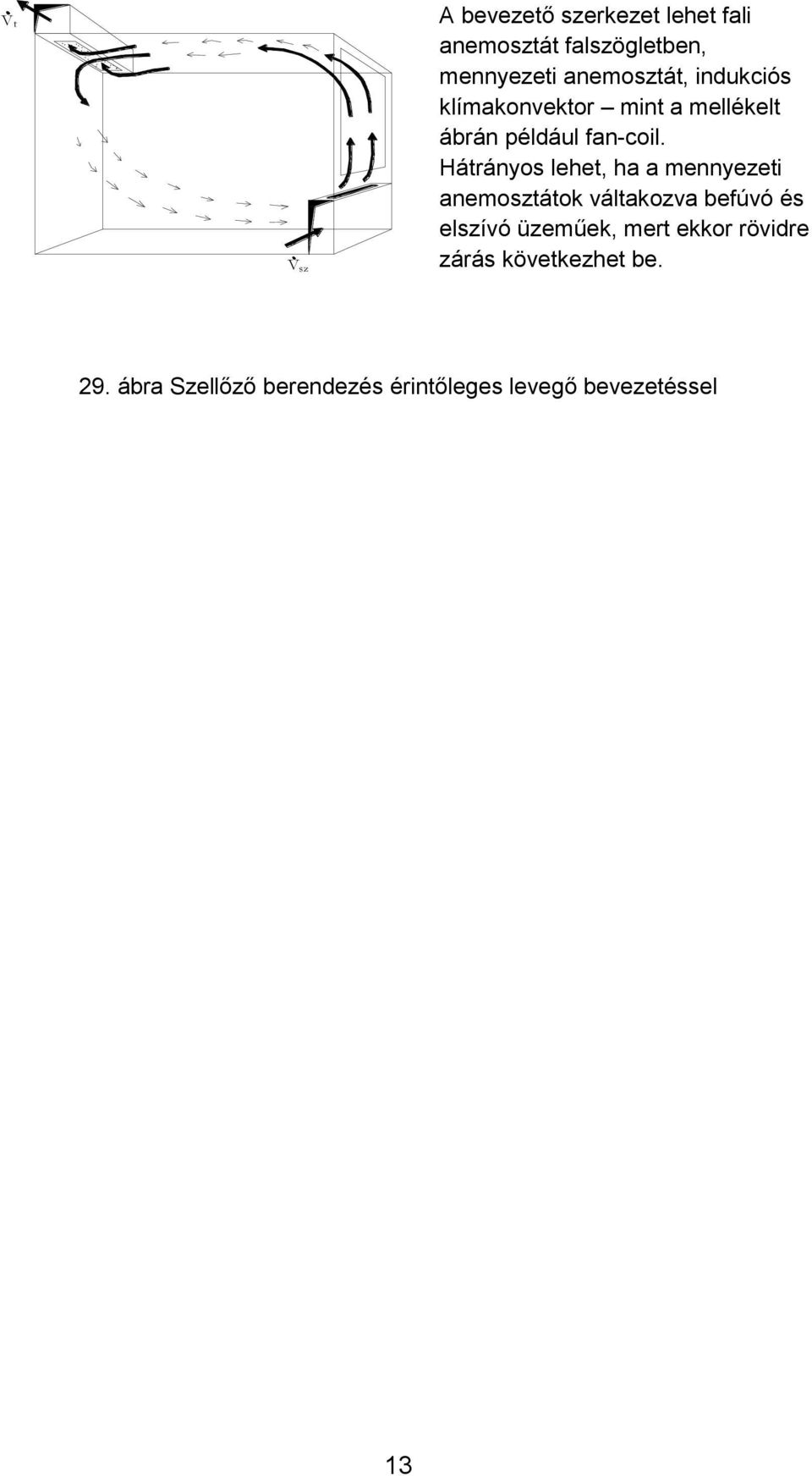

13 V t V sz A bevezető szerkezet lehet fali anemosztát falszögletben, mennyezeti anemosztát, indukciós klímakonvektor mint a mellékelt ábrán például fan-coil. Hátrányos lehet, ha a mennyezeti anemosztátok váltakozva befúvó és elszívó üzeműek, mert ekkor rövidre zárás következhet be. 29. ábra Szellőző berendezés érintőleges levegő bevezetéssel 13

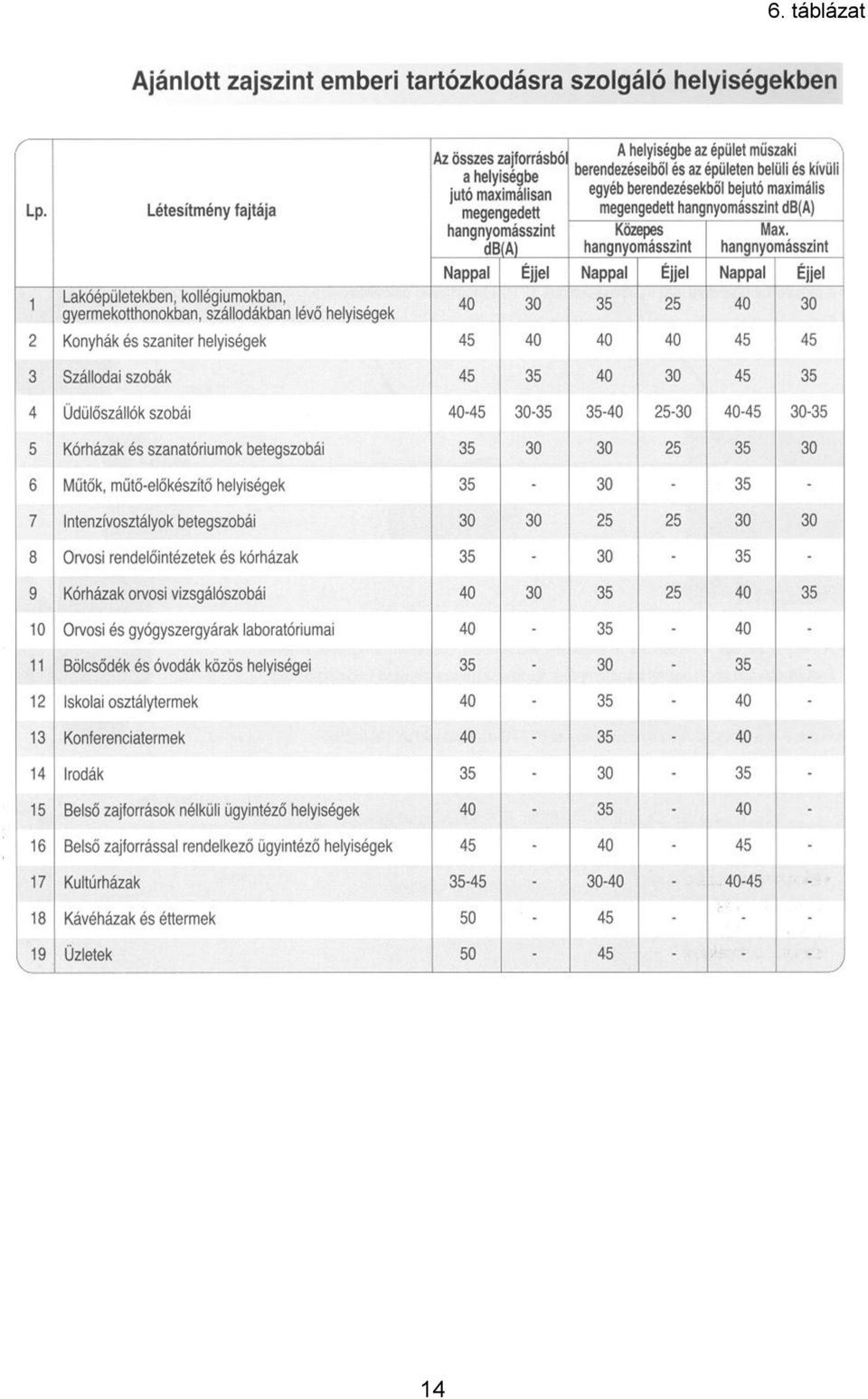

14 14 6. táblázat

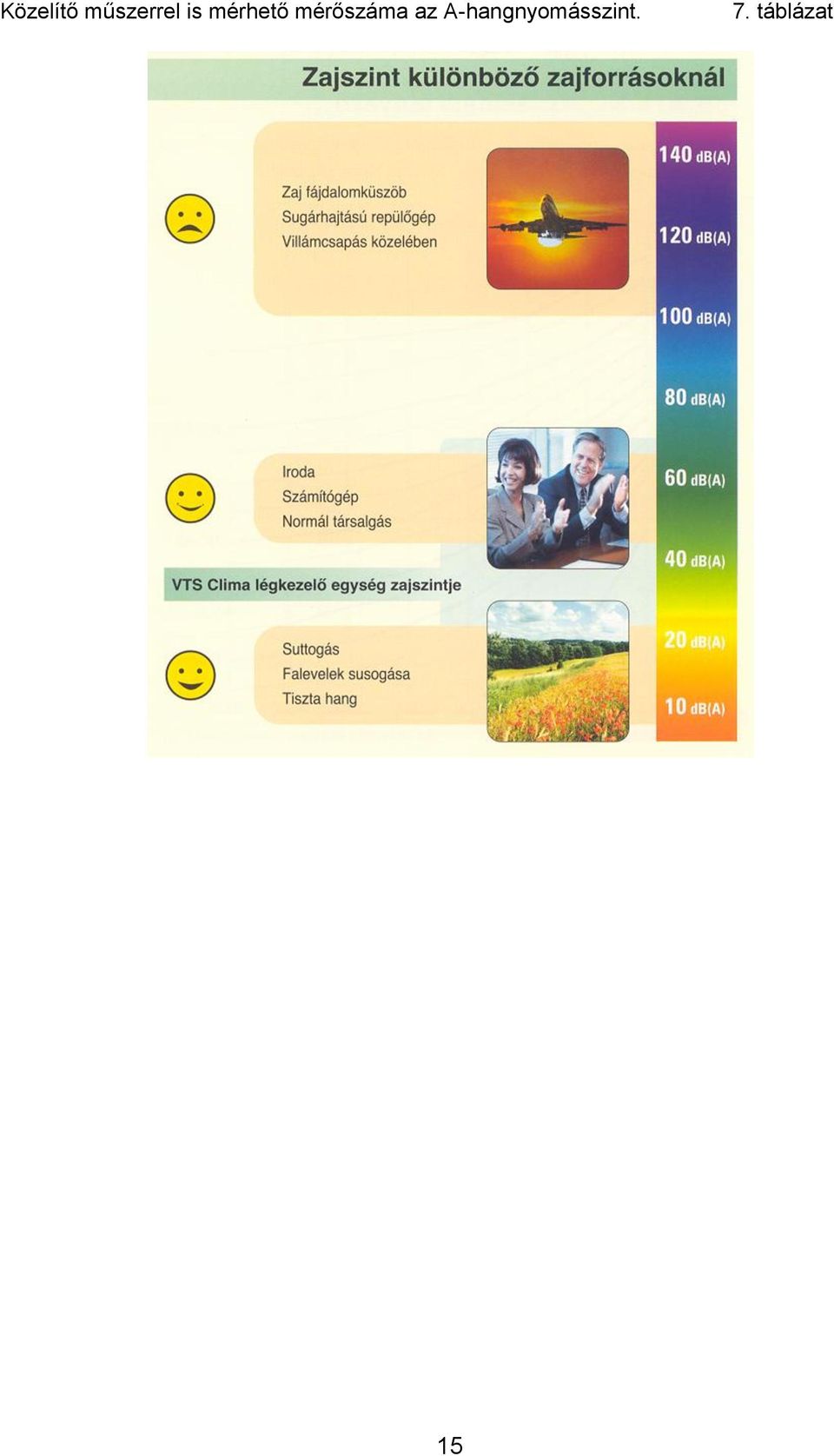

15 Közelítő műszerrel is mérhető mérőszáma az A-hangnyomásszint. 7. táblázat 15

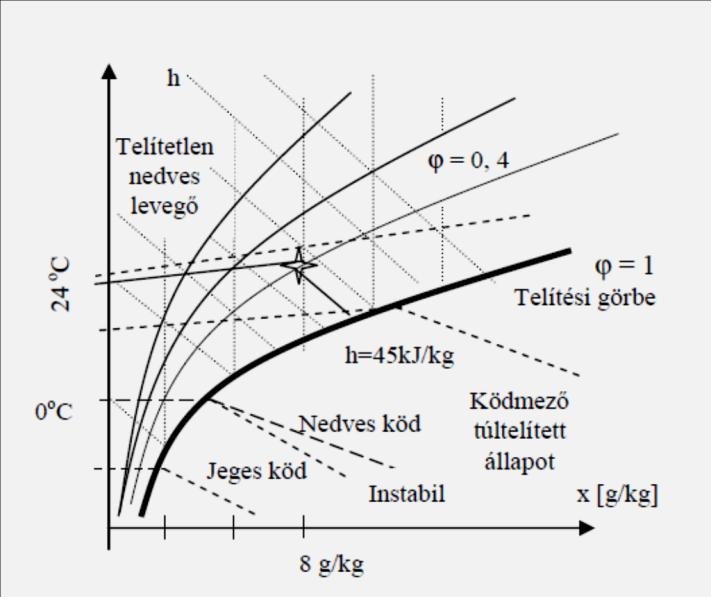

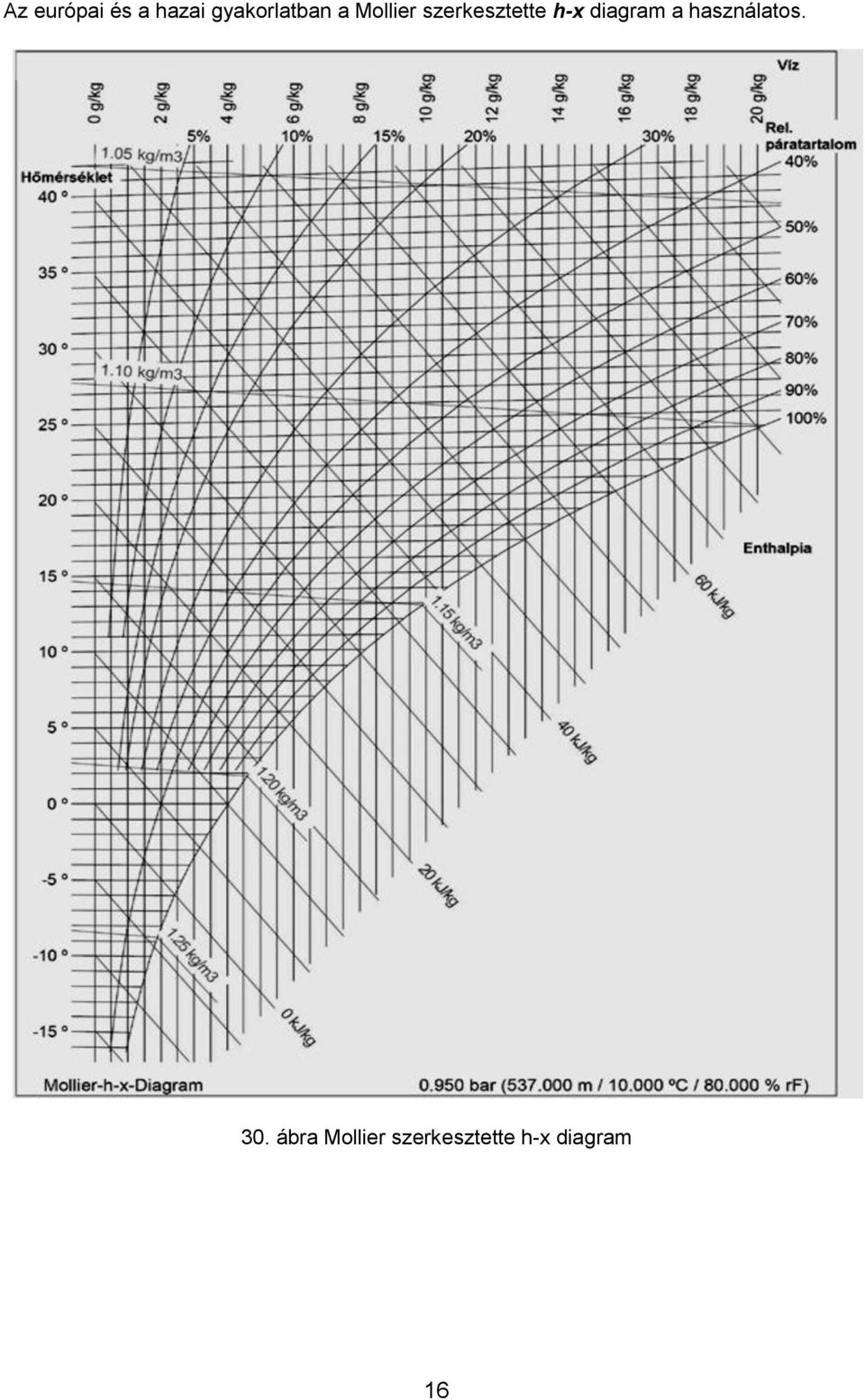

16 Az európai és a hazai gyakorlatban a Mollier szerkesztette h-x diagram a használatos. 30. ábra Mollier szerkesztette h-x diagram 16

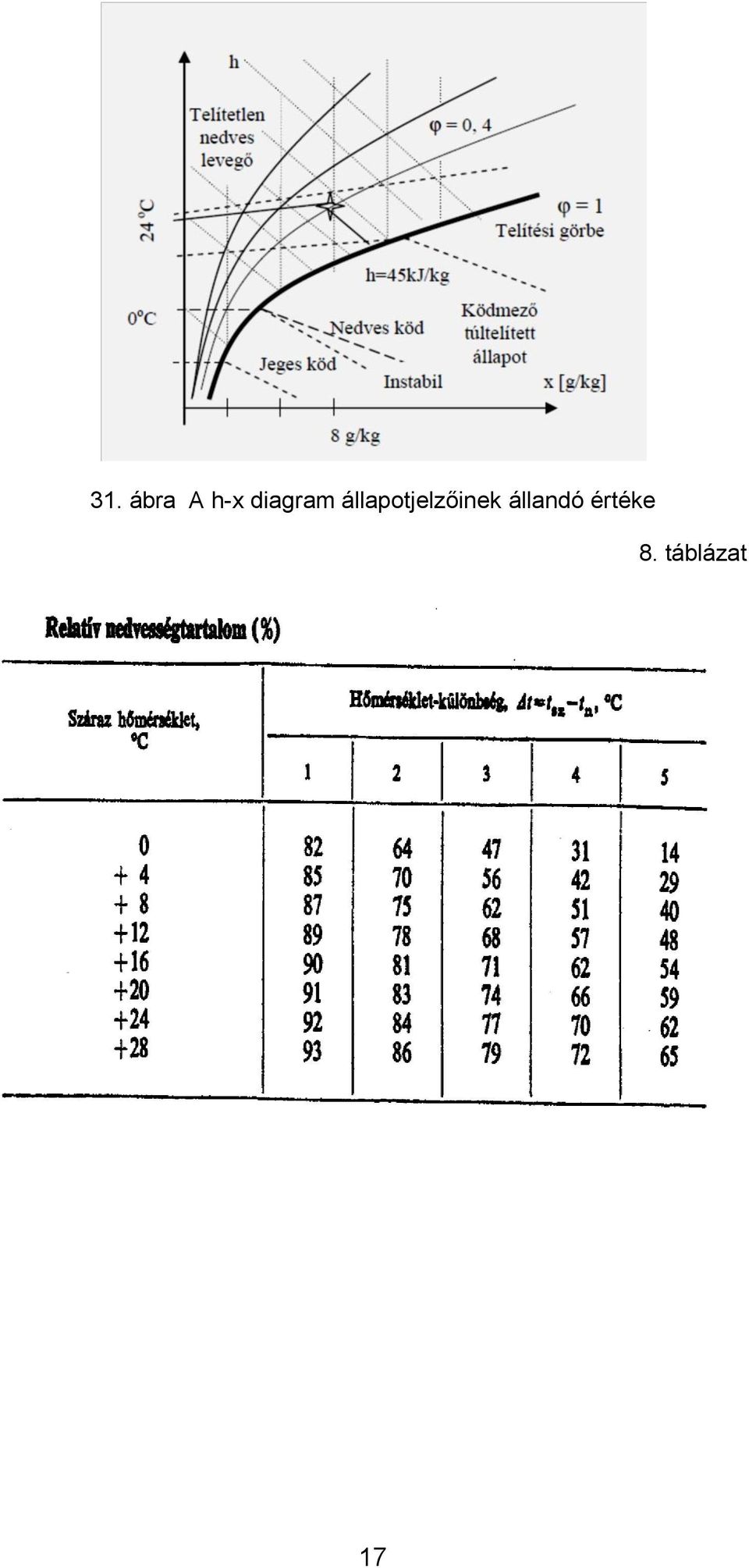

17 31. ábra A h-x diagram állapotjelzőinek állandó értéke 8. táblázat 17

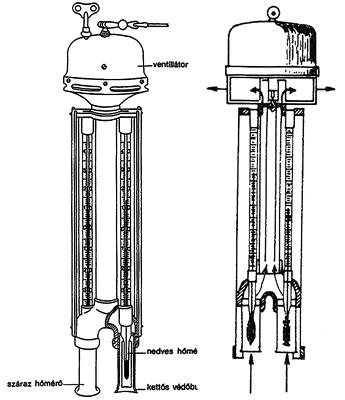

18 32. ábra Assmann-féle pszichrométer A keverés utáni légállapotot a h-x diagramban mindig a két állapotot összekötő egyenesen, a tömegáram aránnyal fordítottan kapjuk. Számítása az un. mérlegszabály alapján lehetséges. 33. ábra A levegő keverése. levegő melegítése 34. ábra A 35. ábra A levegő hűtése felületi hűtőn 18

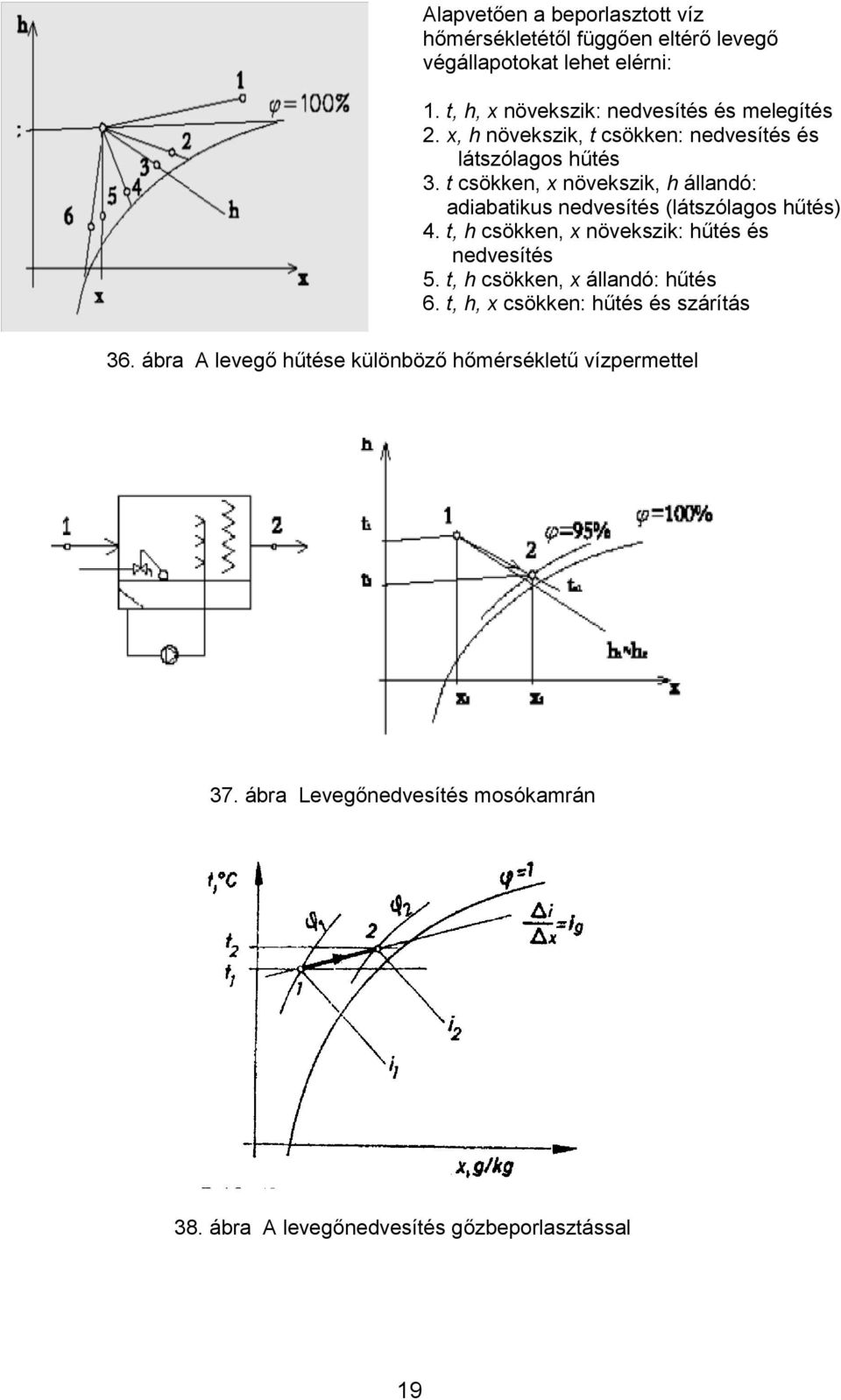

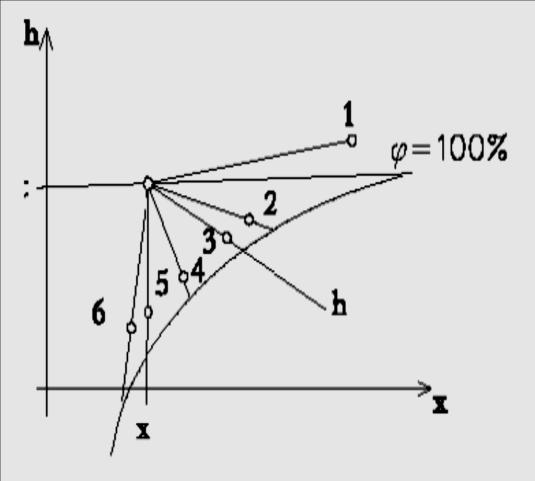

19 Alapvetően a beporlasztott víz hőmérsékletétől függően eltérő levegő végállapotokat lehet elérni: 1. t, h, x növekszik: nedvesítés és melegítés 2. x, h növekszik, t csökken: nedvesítés és látszólagos hűtés 3. t csökken, x növekszik, h állandó: adiabatikus nedvesítés (látszólagos hűtés) 4. t, h csökken, x növekszik: hűtés és nedvesítés 5. t, h csökken, x állandó: hűtés 6. t, h, x csökken: hűtés és szárítás 36. ábra A levegő hűtése különböző hőmérsékletű vízpermettel 37. ábra Levegőnedvesítés mosókamrán 38. ábra A levegőnedvesítés gőzbeporlasztással 19

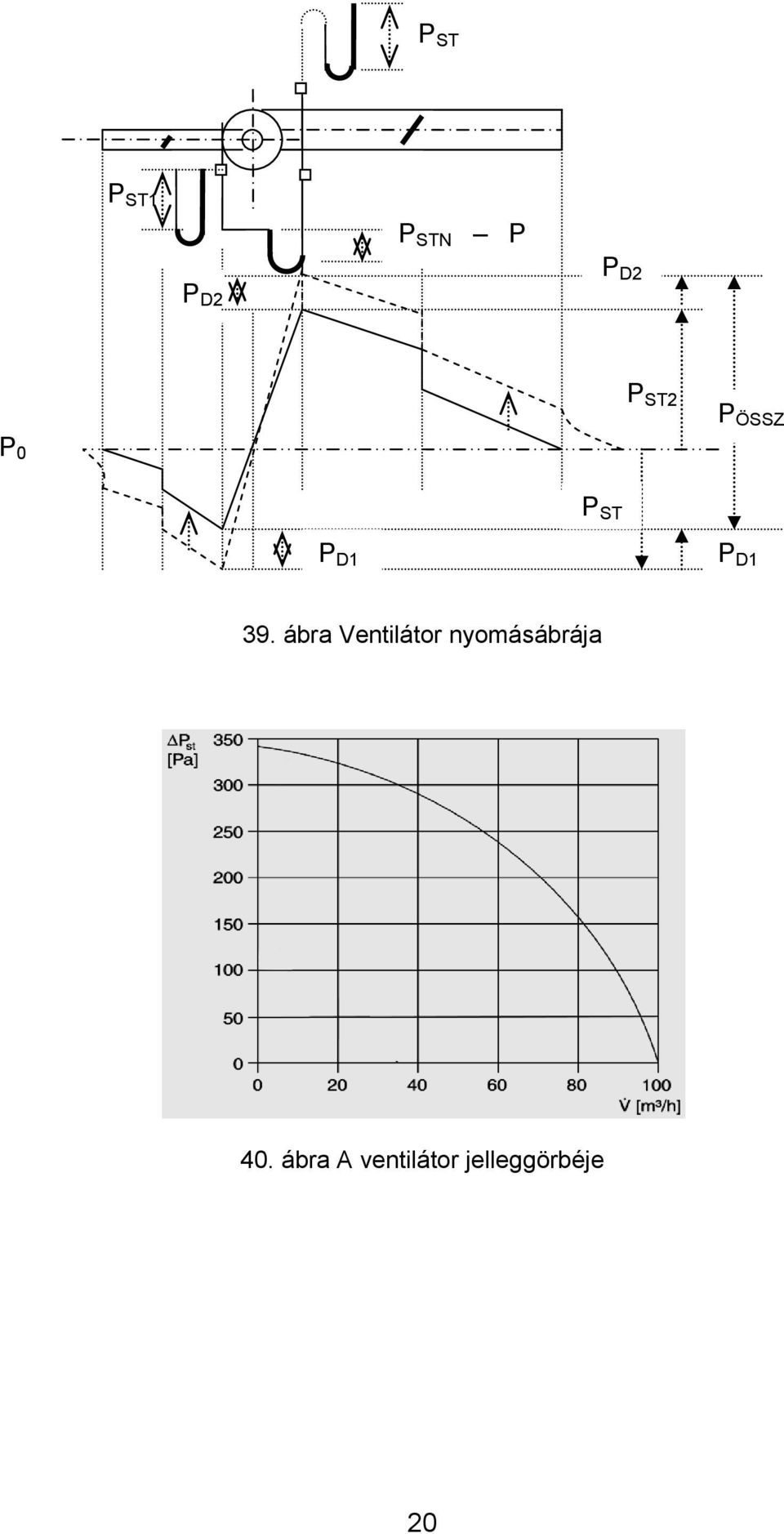

20 P ST 2 P ST1 P STN P P D2 STS P D2 P ST2 P ÖSSZ P 0 atmo szfér a P D1 P ST 1 P D1 39. ábra Ventilátor nyomásábrája 40. ábra A ventilátor jelleggörbéje 20

21 rendszer ellenállásgörbe M munkapont 41 ábra A ventilátor jelleggörbe és a munkapont változtatható fordulatszámnál Párhuzamosan kapcsolt azonos teljesítményű ventillátorok egyidejű üzemeltetése nem kétszerezi meg az egy géppel szállított közegmennyiséget, hanem annál kevesebbet szállít! Az egyik gép kikapcsolásával (lefojtásával), az üzemben maradó ventilátor munkapontja lejjebb csúszik (kisebb nyomás és szállítás) és rosszabb hatásfokon üzemel! De nem a felét, annál többet szállít! 42. ábra Párhuzamos kapcsolás Sorba kapcsolt ventillátorok egyidejű üzemeltetése nem összegzi az egy géppel szállított közegmennyiséget, hanem annál kevesebbet szállít! Ha Δp<0 tartományban vizsgáljuk a kisebb gép teljesítményét, akkor kitűnik, hogy egy adott pont után a két gép egyidejű üzeme kevesebb levegőszállítást eredményez, mintha egyedül a nagyobb ventilátor. 43. ábra Soros kapcsolás 21

22 44. ábra Axiális csőventilátor rajza és képe 45. ábra Nagyméretű axiális ventillátorok Részei a 46. ábra jelölésével: 1-bak; 2-rögzítőcsavar; 3-szívókúp; 4-csatorna; 5-járókerék; 6- járókerékagy a) fali: b) csőventilátor: 46. ábra Axiális ventilátor 22

23 47. ábra Háztartási ventilátor csatlakozása szellőzőkürtőhöz 48. ábra Félaxiális ventillátor 49. ábra Radiális ventilátor rajza 23

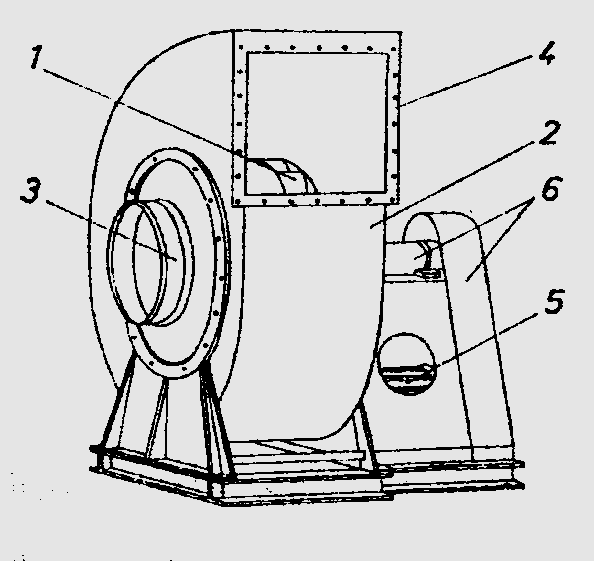

24 Részei: 1 járókerék; 2 ventillátorház; 3 szívócsonk; 4 nyomócsonk; 5 elektromos hajtómotor; 6 hajtás (tengelykapcsoló, ventillátortengely, csapágy, ékszíjtárcsa, ékszíj stb.). 50.ábra Radiális ventilátor részei 51. ábra Radiális kétoldalt szívó ventilátor járókerekek 52. ábra Radiális ipari pari ventillátorok 24

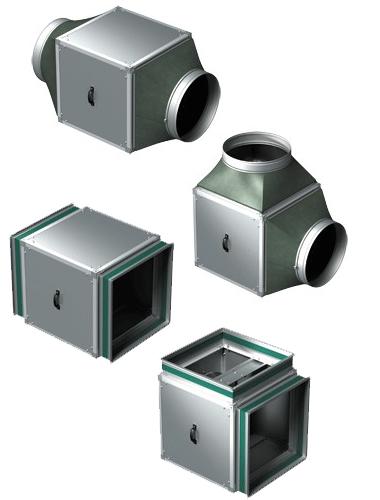

25 Ipari folyamatoknál gyakran van igény a korrozív; poros, esetleg magas hőmérsékletű levegő illetve egyéb gázok szállítására. Ilyen terület például a cementipar, az acélgyártás, a hőerőművek, a papír- és élelmiszeripar. 53. ábra A csőventillátor beépítési távolságai 54. ábra Radiális robbanás biztos csőventillátor 55. ábra Hangcsillapított ventillátorok 25

26 56. ábra Radiális tetőventillátor A gép két fő része a járókerék (1) és a ventilátorház (2). 57. ábra Keresztáramú ventilátor részei 58. ábra Keresztáramú ventilátor képe 26

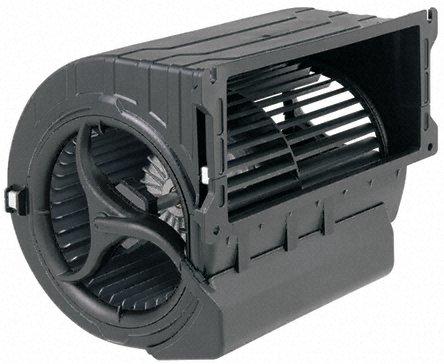

27 59. ábra Műanyag ventillátor 60. ábra Radiális műanyag ventillátor 61. ábra Radiális ventilátor ékszíjhajtással 27

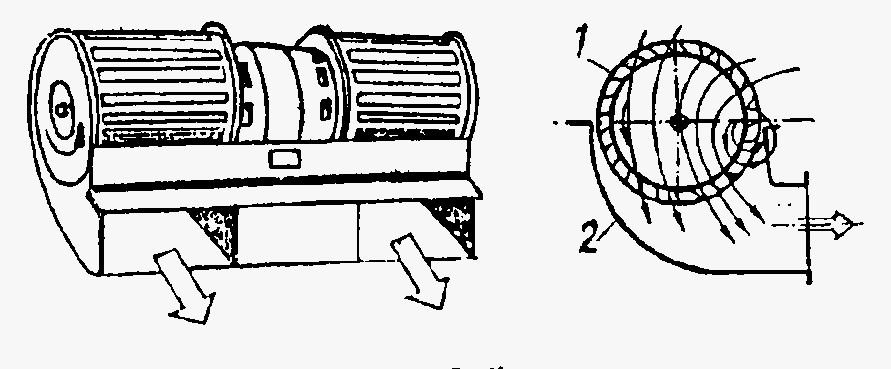

28 62. ábra Két oldalról szívó ventillátor járókereke a kifúvás felöl 63. ábra Kétoldalt szívó radiális ventilátor ékszíjhajtással 64. ábra Légkezelő szekrényelem rezgéscsillapító ventilátor csatlakozásokkal, ékszíjhajtással, szervizkapcsolóval 28

29 65. ábra Ház nélküli ventilátor ékszíjhajtással 66. ábra Közvetlen hajtású ventillátor 67. ábra Háznélküli ventilátor közvetlen motortengelyre szerelve 29

30 68. ábra Légkezelő szekrényelem ventilátor közvetlen meghajtással 69. ábra Szabályozó zsalu 70. ábra Zslumozgató motorok 30

31 5.6 Központi légkezelő egységek összeépítése Az előzőekben megismert rendszerelemek szekrényes kialakításban készülnek, ezek kialakításához a következő szimbólumokat használjuk. 71. ábra A rendszer összeállításánál használt ábrák magyarázata 31

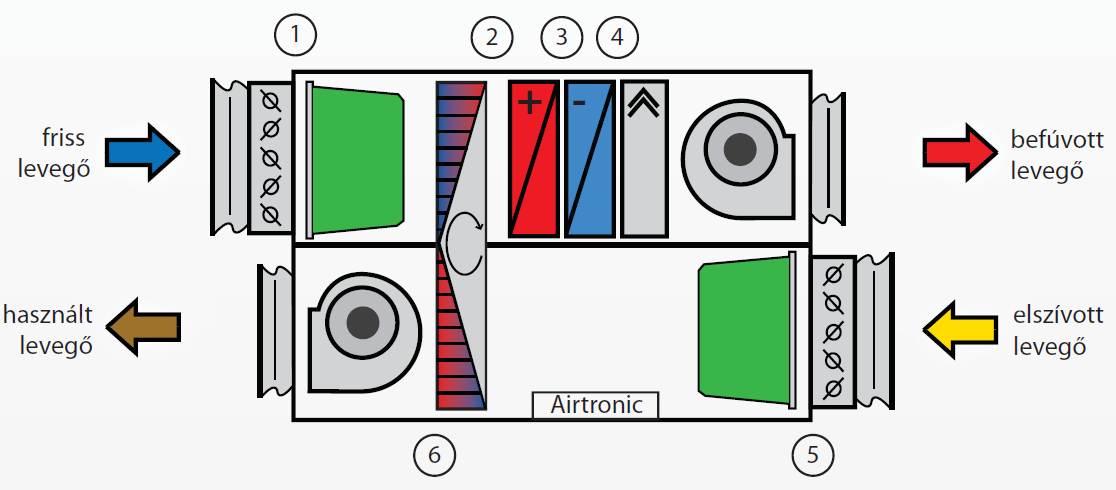

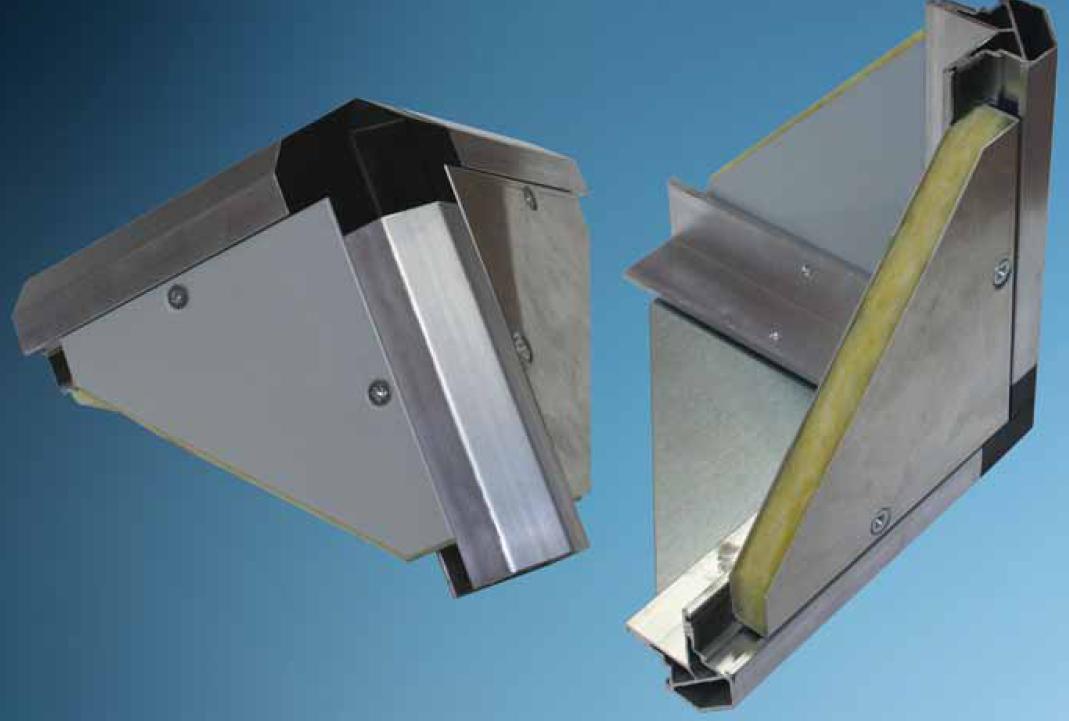

32 72. ábra Komplett szerelt központi légkezelő képe 73. ábra Szekrényelem sarokelemei és szigetelt borítólemezei 74. ábra Csak ventilátor, szabályozózsalu és rezgéscsillapítás 32

33 Optimális rendszer, mely alkalmas a teljes légkezelésre, téli és nyári légállapot esetén. 75. ábra komplett légkezelő rendszer elemei 76. ábra Kültéri elhelyezés 77. ábra Gépház zajcsillapítása 33

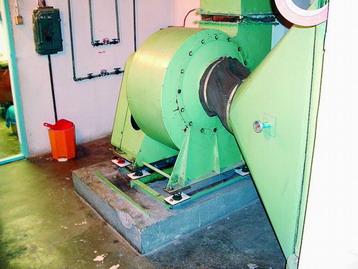

34 Az alábbiakban néhány rugalmas rezgéscsillapító alátétet láthatunk 78. ábra Különféle rezgéscsillapítók Egy légkezelő berendezés zajterhelésének jellemző adatai táblázatban 9. táblázat 79. ábra Rezgéscsillapító átmeneti idom 34

35 80. ábra Rezgéscsillapító átmeneti idom légkezelő berendezésen 81. ábra Rezgéscsillapító átmeneti idom képe 82. ábra Hangtompító légcsatorna idom 35

36 83. ábra Légcsatornába építhető kulisszás hangcsillapító 84. ábra Hangtompító (kulisszás) légkezelő berendezésen 85. ábra Keresztáramú lemezes hőcserélő 36

37 86. ábra Légkezelő fűtőkalorifer 87. ábra Kalorifer beépítve szekrényes légkezelő elembe, fagyvédő termosztáttal 88. ábra Központi légkezelő fűtőkalorifer vázlata 37

38 89. ábra Elektromos légfűtő 90. ábra Központi légkezelő hűtőkalorifer vázlata 91. ábra Légkezelőbe építethető direkt elpárologtatós hűtőelem 38

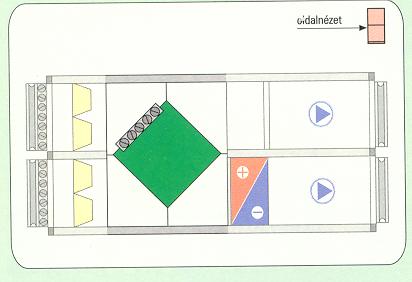

39 92. ábra Cseppleválasztó profil 93. ábra Lemezes hővisszanyerő 94. ábra Keresztáramú lemezes hővisszanyerő 39

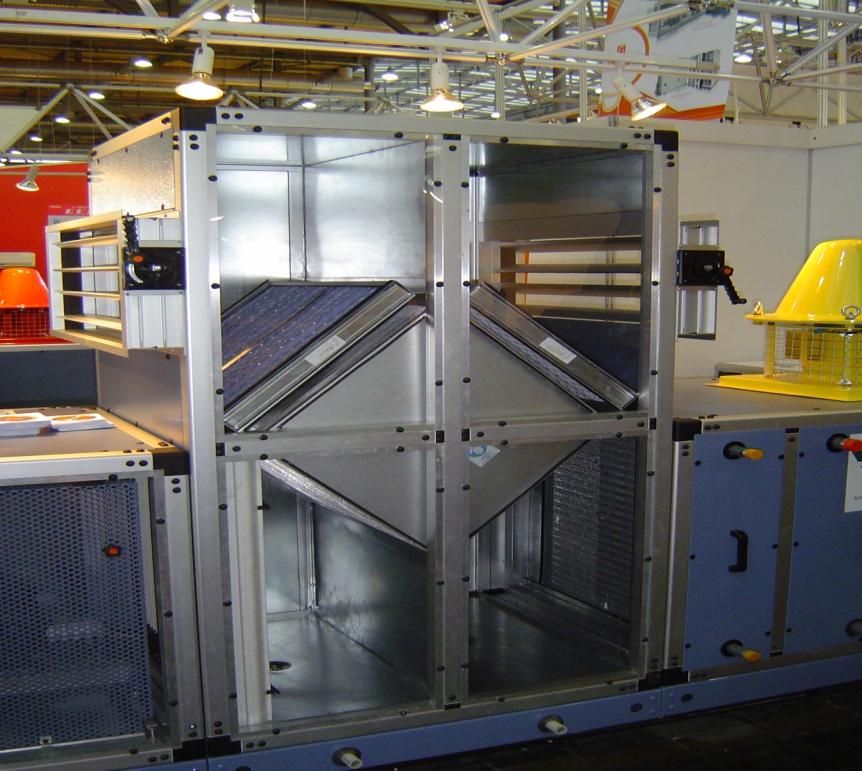

40 95.ábra Lemezes hővisszanyerő központi légkezelőbe beépítve. 96. ábra Közvetítőközeges rendszer kapcsolási vázlata 40

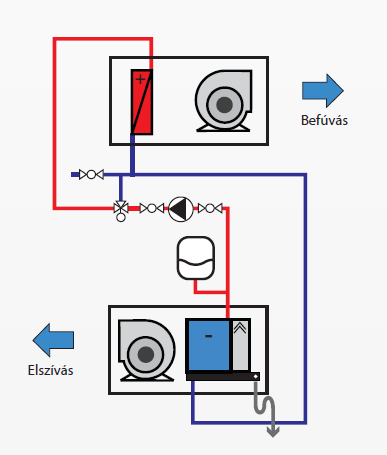

41 97.ábra Közvetítőközeges rendszer szerelvényei Működési vázlat Hőcső kialakítása 98. ábra Hőcsőves hővisszanyerő 99. ábra Forgódobos hővisszanyerő beépítési vázlata 41

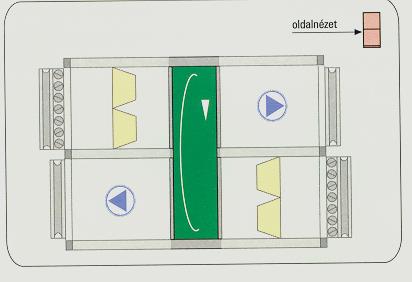

42 101. ábra Nagyméretű forgódobos hővisszanyerő 102. ábra Hővisszanyerős hőszivattyús szellőző berendezés 42

43 103. ábra Keverőkamrás hővisszanyerés 104. ábra A rekuperátor szerkezete 105. ábra Hőmérsékleti viszonyok a rekuperátorban 43

44 106. ábra Felső csatlakozású rekuperátor 107. ábra Páratartalom visszanyerésére alkalmas rekuperátor 108. ábra Lakótér szellőzésének légforgalma 44

45 109. ábra Központi lakásszellőző hővisszanyerővel 110. ábra Talajhő hasznosításos rendszer 111. ábra Álmennyezet feletti elhelyezés (takarás gipszkartonal) 45

46 112. ábra Fém és műanyag légcsatorna elemek 113. ábra Gégecsöves elosztódoboz, csőelhelyezés födémbe betonozás előtt 46

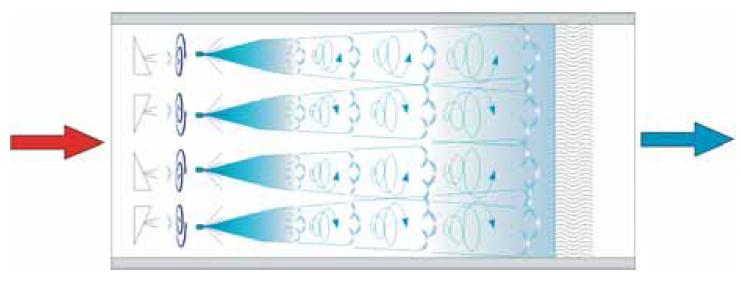

47 114. ábra Nedvesítő (mosókamra) elhelyezési vázlata 115. ábra Nedvesítés vízbeporlasztással 116. ábra Nedvesítő (mosókamra) részei 47

48 117. ábra gőzbeporlasztó csövek Zsírszűrők Z szűrő 118. ábra Durva szűrők Táskás Panel Kompakt 48

49 119. ábra Finom szűrők Hepa Ulpa 120. ábra Lebegőanyag szűrők 121. ábra A szűrők csoportosítása 49

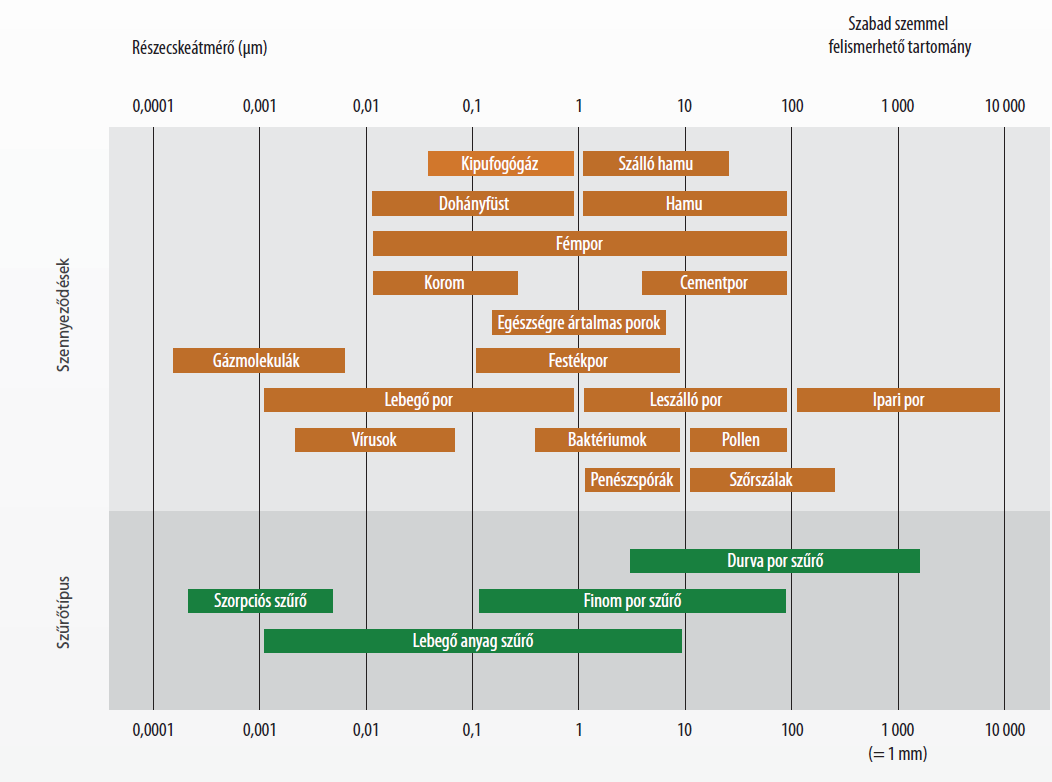

50 122. ábra Légszűrők elhelyezési vázlata A 10. táblázatban az új tiszta állapotú szűrő áramlási ellenállása, és a már elszennyeződött szűrők ellenállásértékeit foglaltuk össze. 10. táblázat Szűrő tipus Előszűrő utószűrő finomszűrő 50

51 123. ábra Nyomáskülönbség-mérő a légszűrő szekrényelem burkolatába 124. ábra Acélpálcákra feszített szűrőszövet lakás hővisszanyerőben 51

52 125. ábra A plazma szűrő működése Részei: 1) Előszűrő 2) Háromfokozatú specifikus szagszűrő 3) Elektrosztatikus (plazma) szűrő 4) Aktív szén szűrő 5) Bakteriológiai szűrő 126. ábra Összetett szűrőrendszer 52

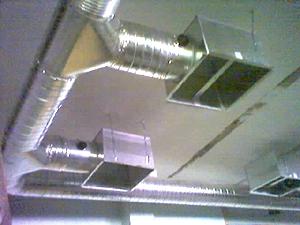

53 Szeletelt ív 127.ábra síklemezből készített légcsatorna 128. ábra A spirál-korcolt cső gyártása hengerítéssel 129. ábra A spirál-korcolt csővel szerelt légcsatornarendszer 53

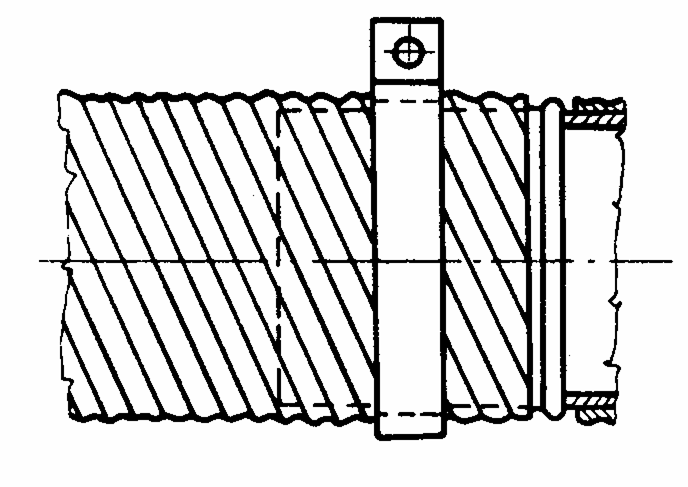

54 130. ábra Westerform légcsatorna 131. ábra Westerform csővel szerelt légcsatorna 54

55 132. ábra SWT csőkapcsoló és speciális idomok 133. ábra Alumínium, és műanyag hajlékony cső kartoncsomagban 55

56 134.ábra flexibilis légcsatorna hőszigetelt kivitelben 135. ábra AR-INOXID félflexibilis rozsdamentes cső 136. ábra Tömítéssel gyártott légcsatorna idomok 56

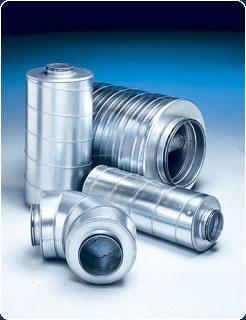

57 137. ábra A tömített rendszerhez készült égcsatornába építhető hangcsillapítók 138. ábra Sarok-korcolt merevített lemezes légcsatorna 139. ábra Terelőlemezes könyökidom 57

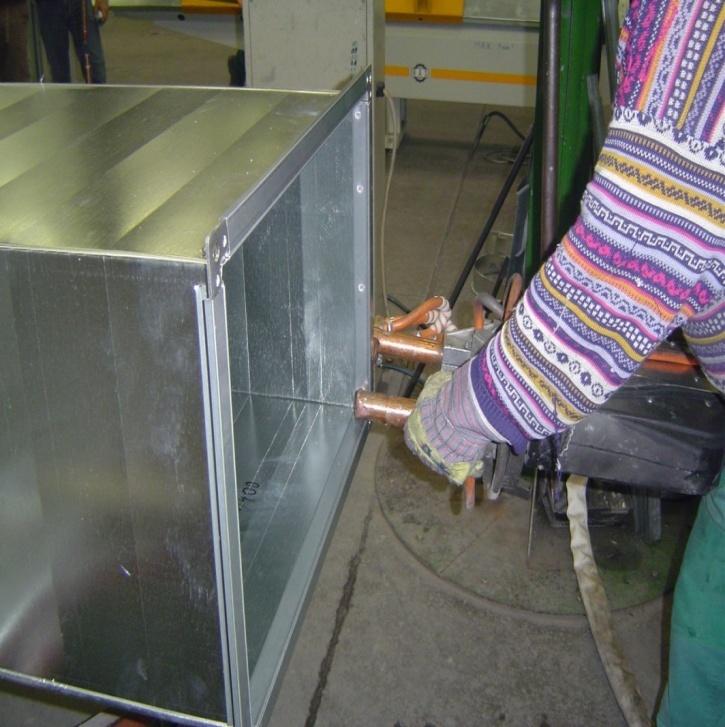

58 140. ábra Sajtolt karimaprofil szerelése ponthegesztéssel 141. ábra egyenes légcsatornák összekapcsolása speciális elemekkel 58

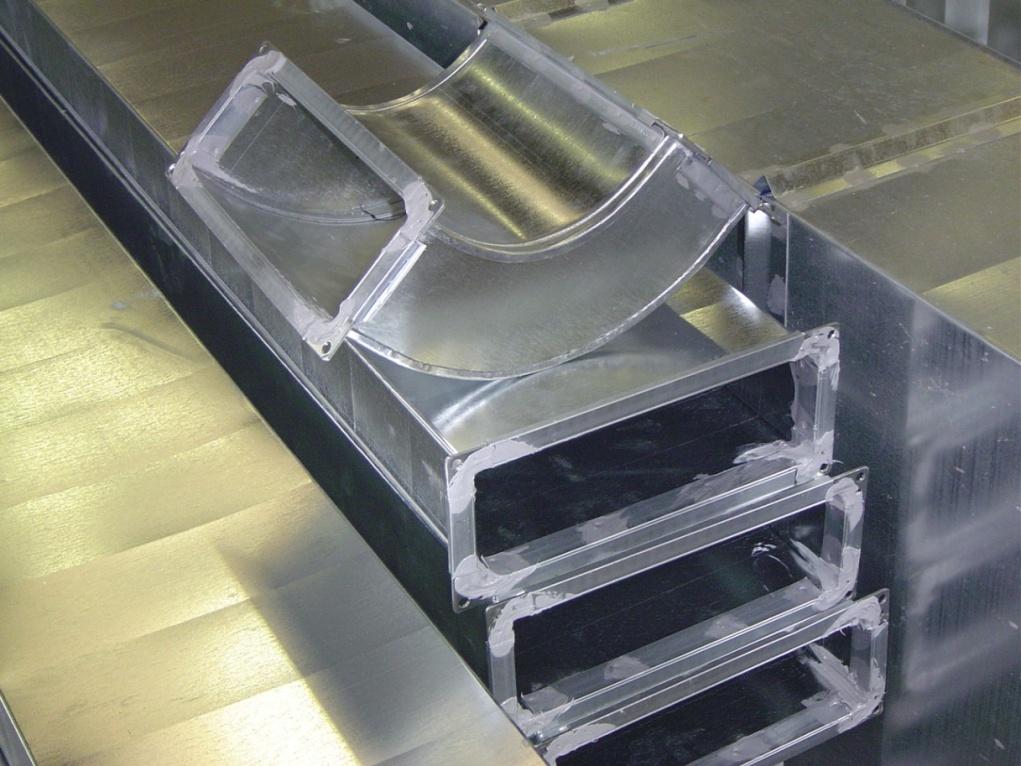

59 142. ábra Egyenes légcsatorna és könyökidom profilkerettel 143. ábra Légcsatornák előre gyártott idomai 59

60 144. ábra Gumis bilincsek, függesztés menetes szárral, perforált szalag 145.ábra Mennyezeti függesztések 146. ábra Beton dűbel 60

61 147. ábra P3ductal az előszigetelt alumínium légcsatorna panel 148. ábra a szerelés sorrendje 149. ábra A sarokillesztés metszete 150.ábra A keret szerelése 61

62 151. ábra akasztóbilincs és akasztócsík 152. ábra Elágazás három irányba 135 O -os sarokprofil összehajtás illesztőprofil becsúsztatása 153. ábra Nyolcszög keresztmetszetű légcsatorna 154. ábra Szűkítő idom nyolcszögletű csatornához 62

63 155. ábra Hablemez légcsatorna kültéri kivitelben 156.ábra Az előreszigetelt légcsatorna gyártásához szükséges szerszámkészlet 63

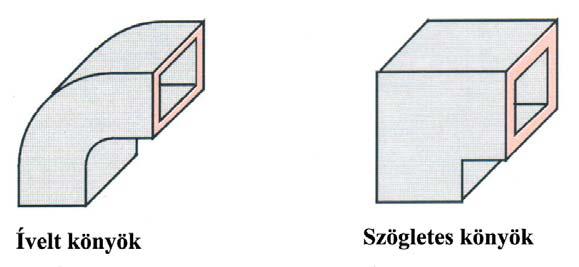

64 157. ábra Előreszigetelt légcsatorna egyenes szakasz 158. ábra Előreszigetelt légcsatorna egyenes szakasz hajtogatása 159. ábra Nagyobb oldalméreteknél a légcsatorna összeállítása 160. ábra Előreszigetelt légcsatorna könyökök 64

65 161. ábra Előreszigetelt légcsatorna szűkítők Elágazás lemez kör keresztmetszetű légcsatornához 162. ábra Előreszigetelt légcsatorna elágazások 65

66 163. ábra Előreszigetelt légcsatorna támasztórúd 164. ábra A légcsatorna karimás Alu-profilos csatlakozása 66

67 165. ábra Előreszigetelt légcsatorna függesztése 166. ábra Textil légcsatorna képe square = négyszög segment = körszelet sector = körcikk 167. ábra Textil légcsatorna keresztmetszetek 67

68 168. ábra Levegő szétosztás mikroperforációval 169. ábra Levegő szétosztás perforációval 170. ábra Mikroperforáció a textil légcsatornán 68

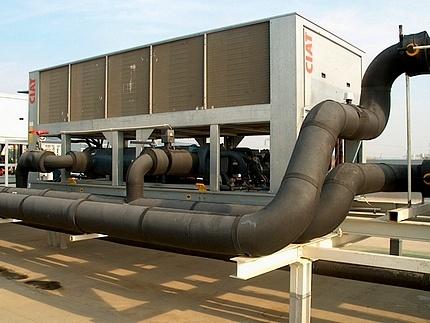

69 171. ábra Függesztési módok 172. ábra Hűtött közegű csővezeték és tartály szigetelése zárt cellás csőhéjjal 173. ábra Hűtött közegű vezeték szigetelése 69

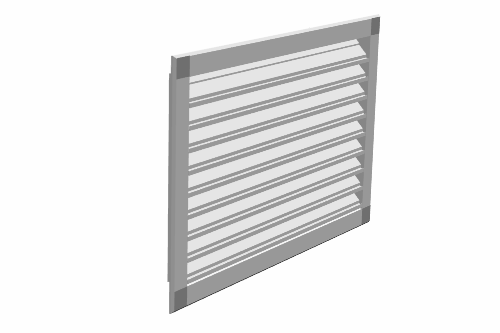

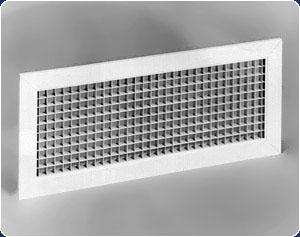

70 174. ábra ARMAFLEX csőhéj szerkezete 175.ábra Fix szellőzőrács 176. ábra Fix ferde lamellás szellőzőrács 177. ábra Négyzetes mintázatú szellőzőrács 70

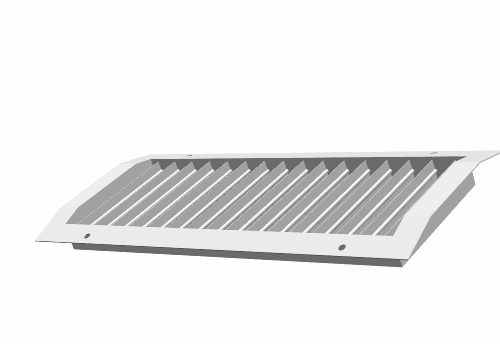

71 178. ábra Szellőzőrács katalőgusvázlata 179. ábra Állítható szellőzőrács 180. ábra Ajtórács 181. ábra Külső fali rács 71

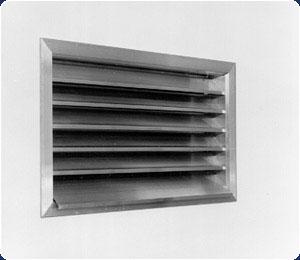

72 182. ábra Peremes külső fali rács 183. ábra Kör alakú külső fali rács 184. ábra Légcsatorna rács 185. ábra Acél fali rács 186. ábra Mennyezeti elem 72

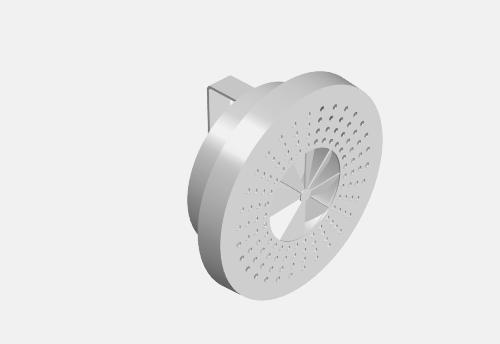

73 187. ábra Kör alakú mennyezeti elem 188. ábra Szellőzőrács kiválasztási diagram 189. ábra Légszelepek 73

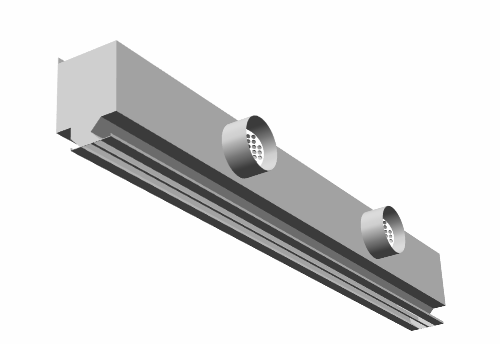

74 190. ábra Csatlakozódoboz 191. ábra Résbefúvók 192. ábra Áramlás-szabályozó légcsatorna szerelvények 74

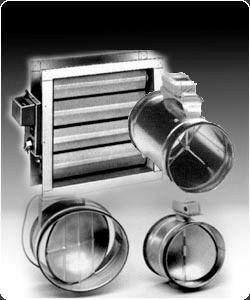

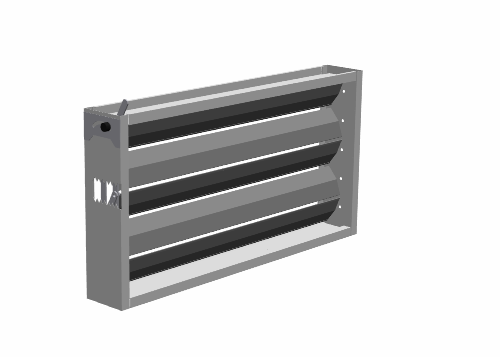

75 193. ábra Rögzíthető szelep 194. ábra Motoros szabályozó szelep 195. ábra Lamellás szabályozóelemek 196. ábra Befúvó forgó légsugárral 197. ábra Vetőfúvókák 75

76 198. ábra Elárasztásos befúvó 199. ábra Padlóbefúvók széksor alatt 200. ábra Tűzvédelmi csappantyúk 76

77 11. táblázat 201. ábra. Mérés zsákos anemométerrel 77

78 202. ábra Változó légmennyiségű szabályozó 203. ábra CAV Állandó légmennyiségű szabályozó 78

79 204. ábra Ablakklíma 205. ábra Mobil klíma 206. ábra Split rendszerű mobilklíma 79

80 1. beltéri egység; 2. kültéri egység; 3. hőszigetelt hűtőközeg vezetékek; 4. csapadékvíz vezeték; 5. villamos összekötő vezeték; 6. villamos tápvezeték; 7. távirányító (ha van) 207. ábra Split berendezés részegységei 208. ábra A csak hűtést végző kapillárcsöves változat kapcsolási vázlata ( A számozott alkatrészek megnevezése a következő 209. ábránál ) 80

81 Tételjegyzék mindkét ábrához: 1. beltéri egység; 2. léghűtő-elpárologtató; 3. termosztatikus adagolószelep; 4. folyadékoldali csatlakozás; 5. szívóoldali csatlakozás; 6. kültéri egység; 7. hermetikus hűtőkompresszor; 8. folyadékgyűjtő; 9. léghűtéses kondenzátor; 10. nedvességszűrő; 11. mágnesszelep; 12. Shrader-szelep; 13. folyadékoldali elzárószelep (szervizszelep); 14. szívóoldali elzárószelep (szervizszelep) 209. ábra Adagolószelepes, csak hűtési feladatot ellátó komfort léghűtő készülék kapcsolási vázlata 210. ábra Hőszivattyús split berendezés működési vázlata 81

82 211. ábra Álmennyezetbe épített beltéri egység 212. ábra Beltéri egység metszete 213. ábra Parapet mennyezeti egység 82

83 214. ábra A légáram irányítása 215.ábra Légcsatornázható álmennyezeti egységek 216. ábra Kültéri egységek 83

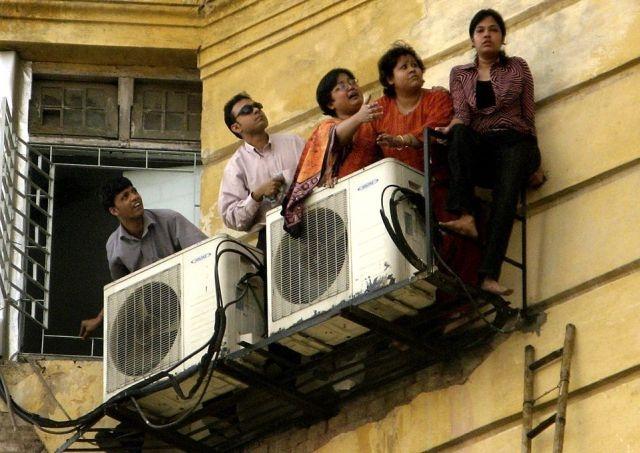

84 217 ábra Udvaron és oldalfalon elhelyezett kültéri egységek 218. ábra Beltéri és kültéri egység elektromos bekötése 84

85 219. ábra Elektromos bekötés A lejtések a vízszintes csőszakaszokon 4% nagyságúak. Olajzsák Gőz Gőz vezeték Folyadék vezeték Folya 220. ábra Elhelyezési variációk és az olajzsák alkalmazása 221. ábra Ekkora teherbírást is el kell viselni egy konzolnak? 85

86 222. ábra rezgéscsillapító gumibakok 223. ábra Kábelcsatornák és idomok 224. ábra Bordás és sima cseppvízelvezető cső 86

87 225. ábra Cseppvíz szivattyúk 226. ábra Multisplit rendszer 227. ábra Split fali szabályozó egység 87

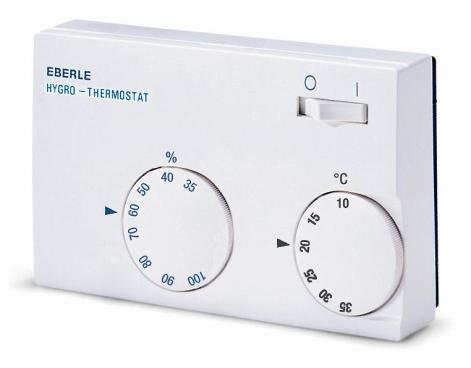

88 228. ábra Split fali termosztát Belső hőterhelés táblázati összegzése 88

89 Külső hőterhelés táblázati összegzése Hősugárzás figyelembevétele A három táblázat segítségével meghatározott hűtőteljesítmények összege adja a berendezés szükséges hűtőteljesítményét. 89

90 229. ábra Oszlopklíma elhelyezése 230. ábra Oszlopklíma légáramlás irányok 231. ábra Precíziós kompakt klímaberendezések 90

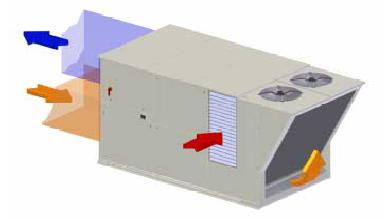

91 Befújt levegő Viss zasz ívott leve gő 232. ábra Roof-top készülék képe és elhelyezése 233. ábra Hővisszanyerővel kiegészített roof-top berendezés Friss levegő 234. ábra Egyszerű, szabályozott visszakeverés 91

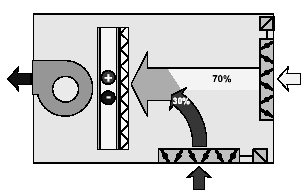

92 Befúvás Kifúvás a szabadba Friss levegő 235. ábra Hővisszanyerés és, szabályozott visszakeverés 236. ábra Gyári elosztó idomok 92

93 237. ábra Csőhosszak és magasságkülönbség 238. ábra VRF rendszer elrendezése egyszintes kialakításnál 93

94 239. ábra Klímagerenda elvi működése 240. ábra Klímagerenda 241. ábra Fan coil rendszer szerkezeti kialakítása 94

95 242. ábra Flexibilis fűtési cső (nem alkalmas fan-coil bekötésre) 243. ábra bekötőcső saválló acélból 244. ábra Cseppvíz szivattyúk 245. ábra Nagykonyha szellőzés és elszívó rendszer 95

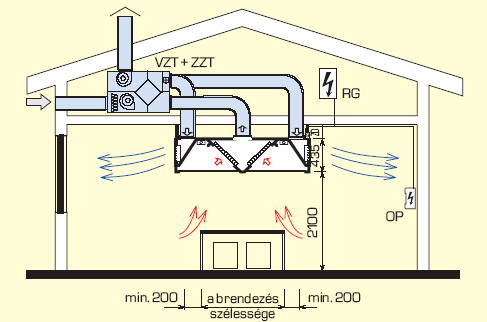

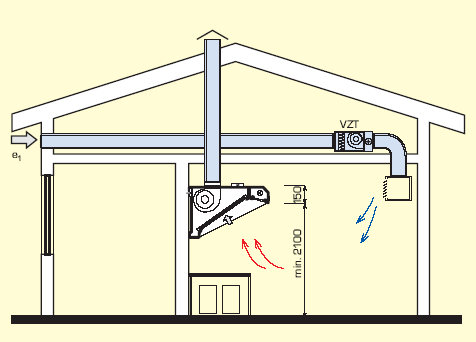

96 246. ábra Elszívó ernyő elhelyezési méretei oldalfali be és kifúvásal 247. ábra Elszívó ernyő elhelyezési méretei tető kifúvással 248. ábra Elszívó ernyő elhelyezési méretei fal melletti berendezésnél 96

97 Jelmagyarázat 1. fényáteresztő ívelt elem 2. zsírleválasztó szűrők 3. betétek 4. elszívó vezeték 5. ívelt vezetékelem 6. gyűjtő vezeték 7. tisztító és karbantartó nyílás 8. légbevezető légcsatorna 9. nagyfelületű kilépőtorok 10. fénycsőmegvilágítás 11. középső légbevezető légcsatorna 12. nagyfelületű belépőtorok 13. felső elszívó vezeték 14. felső légbevezető légcsatorna 249. ábra Felsővezetékes nagyfelületű rendszer 250. ábra A zónás rendszerű elszívó berendezés kapcsolási vázlata 97

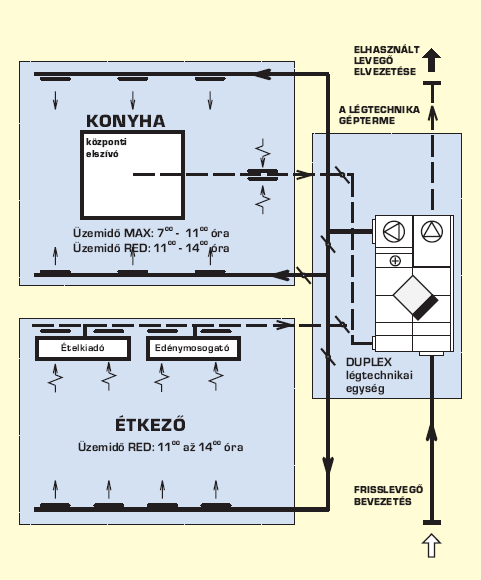

98 251.ábra Nagykonyhák szellőzési rendszerének kialakítása 252. ábra Keresztáramú lemezes hővisszanyerő beépítése az elszívó rendszerbe 98

99 253. ábra Hőszigetelt elszívó légcsatorna mélygarázsban 254. ábra A levegőnél nehezebb gázok elszívása a padló közeléből 99

100 255. ábra Uszoda szellőzés elvi vázlata 256. ábra Uszoda légszárító 100

101 257. ábra Mobil légszárító szerkezete 258. ábra Bepárásodott fürdőszobatükör 259. ábra Flexibilis elszívót ömlő 101

102 260. ábra Tömlődobos megoldás 261. ábra Elszívó sínes tömlő 102

103 20.2 A járműklíma-berendezés főbb szerkezeti elemei 1. kompresszor, 2. kondenzátor, 3. szárítószűrő, 4. expanziós szelep, 5. hőcserélő, 6. nyomáskapcsoló 262. ábra Az autóklíma-berendezés fő részegységei 1 Hajtótengely; 2 Csúszósín; 3Támolygótárcsa; 4 Szabályozószelep; 5 Nagynyomású tér; 6 Kisnyomású tér; 7 Kalibrált fojtás; 8 A dugattyú felső oldala; 9 Dugattyú; 10 A dugattyú alsó oldala; 11 Kamranyomás; 12 Hajtóagy; 13 Nyomórugó; 14 Elülső gumiharmonika; 15 Hátulsó gumiharmonika 263. ábra A támolygó tárcsás klímakompresszor részei 103

104 264. ábra A támolygó tárcsás klímakompresszor 265. ábra Biztonsági nyomáskapcsolók 266. ábra. Pitot-csöves mikro-manométer 104

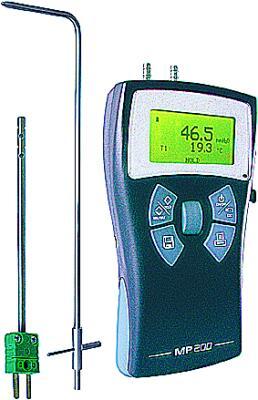

105 267. ábra. Pitot-csöves mikro-manométer működési elve 268. ábra. A hődrótos anemométer légcsatornában és az anemosztátoknál lévő térfogatáram mérésére szolgál 269. ábra. Nyomás mérése 105

106 270. ábra. Statikus nyomás mérése 271. ábra. Dinamikus nyomás mérése 272. ábra. Zsalu előtti mérési hely kialakítása 106

107 273. ábra. Könyökök, elágazások előtti mérési hely kialakítása 274. ábra. Könyökök, elágazások utáni mérési hely kialakítása 275. ábra. Ventilátor méréséhez szükséges mérési hely kialakítása 107

108 276. ábra. A térfogatáram mérése Pitot-csöves mikro-manométerrel 277. ábra. Szárnykerekes anemométer ábra. Hidraulikai átmérő 108

109 279. ábra. Téglalap keresztmetszetű légcsatorna mérési helyeinek meghatározása Téglalap keresztmetszetű légcsatorna mérési pontjainak meghatározása 12. táblázat 280. ábra. Sebesség mérése légcsatornában 109

110 281. ábra. Kör keresztmetszetű légcsatorna mérési helyeinek meghatározása A mérés során a 13. táblázatban lévő mérési helyeken elvégezzük a sebesség mérését. Kör keresztmetszetű légcsatorna mérési pontjainak meghatározása 13. táblázat 110

111 A kapcsolási vázlatok rövidítései: A = külső levegő (AU) T = termosztát K = zsalumotor AV = elszívóventillátor V = szel p M = keverődoboz F = kidobott levegő (FO) Z = szellőzőlevegő ZV = befúvóventilátor H = higrosztát Ab = távozó levegő (AB) U = visszakevert levegő (UM) KM = hűtőgép B = nedvesítő WRG = hővisszanyerő P = szivattyú FT = fagyvédelmi termosztát Légfűtő-berendezés fűtésoldali szabályozása 282.ábra 283.ábra 111

112 Hővisszanyerős légfűtő-berendezés légoldali szabályozása 284. ábra Légfűtő-berendezések szabályozása fűtés- és hűtésoldalról 285. ábra Nedvesítéses légtechnikai berendezések szabályozása 286. ábra 112

113 Ködtelenítéses légtechnikai berendezések szabályozása 287. ábra Harmatpont-érzékelős klímaberendezések szabályozása, 288. ábra Vízpermetezéses klímaberendezések szabályozása 289. ábra 113

114 Gőznedvesítéses klímaberendezések szabályozása 290. ábra 291. ábra Egy egyszerű légtechnikai rendszer sémavázlata. A 291. ábrán egy egyszerű légtechnikai rendszer sémavázlata látható. A működés röviden a következőképpen jellemezhető. 114

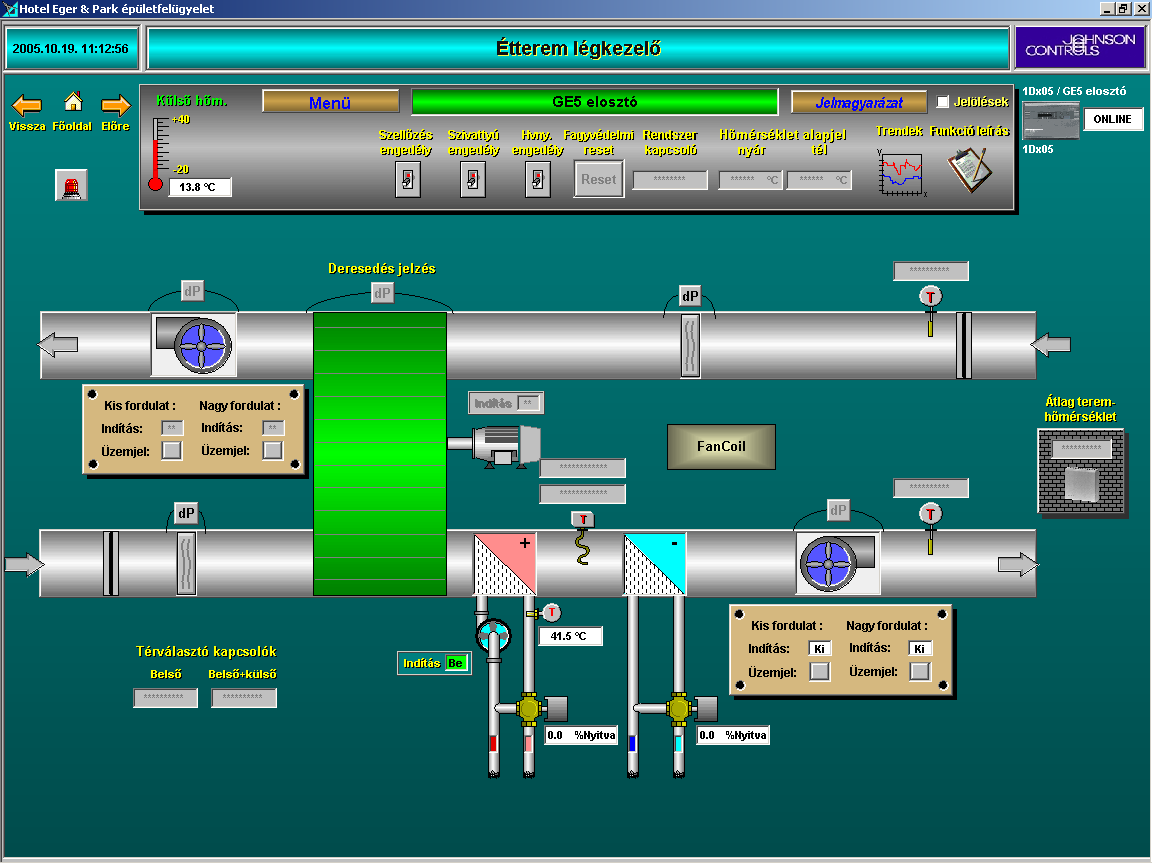

115 292. ábra Egy központi rendszer monitorkép egy étterem vezérléséről 293. ábra Johnson Controls DDC-k: 115

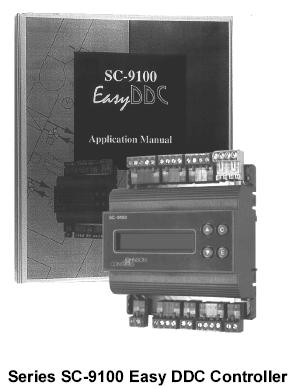

116 294. ábra az elektronikus szabályozó érzékelő elemei 116

117 295. ábra Az elektronikus szabályozó beavatkozó elemei 295. ábra Motoros szelep és zsalumozgató motor beépítése 117

118 296. ábra Szén-dioxid- és levegőminőség-érzékelők 297. ábra A szén-dioxid-érzékelők felépítése 298. ábra Egy elszennyeződött légcsatorna képe 118

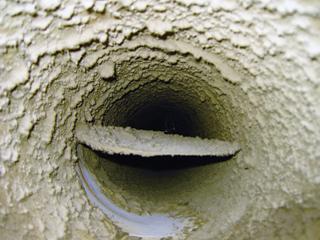

119 Az 299. ábra egy néhány elszennyeződött szűrőelem 119
