1 Sylka Modellsport Kft. Cím: 1146 Budapest, Dózsa György út 29. Nyitva tartás: Hétfőtől péntekig 10-18, szombaton óráig Telefon (Fax): (061) Weboldal / Webshop: info@sylkamodell.hu A 606-D használati utasítás Köszönjük, hogy a Sylka Modellsport által forgalmazott G.T.Power A606-D töltőt választotta. Ön tulajdonosa lett egy gyors akkumulátortöltő/kisütő készüléknek, mely nagy teljesítményű mikroprocesszorral és speciális operációs rendszerrel rendelkezik. Ezáltal biztosítja az Ön akkumulátorainak legjobb állapotát és biztonságos kezelését. Kérjük, olvassa el figyelmesen a teljes használati utasítást, hogy ki tudja használni a készülék által nyújtott számtalan programozási felhasználási lehetőséget. Tárolja biztos helyen a használati útmutatót, hogy, amennyiben eladja a készüléket, tudja átadni ezt is az új tulajdonosnak. Szolgáltatások: Optimalizált software Töltéshez és kisütéshez egyaránt rendelkezésre áll az AUTO üzemmód, mely képes megállapítani a megfelelő áramerősséget az akku töltése vagy kisütése közben. A töltő minden programját megfelelő biztonsági funkciók ellenőrzik, kiszűrve a lehetséges hibákat, a maximális biztonság elérése végett. Ezek, biztonságos határok között, a felhasználó által beállíthatók. A készülék sokoldalúságát növelik a vele szállított különböző csatlakozású kábelek. A különálló balansz csatlakozók, lítium akku cellához, egyszerű és egyértelmű használatot tesznek lehetővé. Nagy teljesítményű és pontosságú áramkör Az 50 W-os kimenő teljesítmény lehetővé teszi 15 NiCd/NiMh cella vagy 6 Li-xx cella töltését akár 5 A-rel. A jó hatásfokú, aktív hűtőrendszer biztosítja a megbízható működést tartós terhelés során is. Beépített feszültség kiegyenlítő áramkör Li-xx akkukhoz A készülékbe épített balanszer fölöslegessé tesz minden külső áramkört. Li-xx akkuinkat az elérhető legnagyobb szintre tölti, biztonságosan és kíméletesen. Ez a rendszer kisütésnél is figyeli az egyes cellákat, megakadályozza a káros túlmerítést. Különböző lítium alapú akkumulátorok kezelése: A készülék mindhárom használatos lítium akkumulátort tudja tölteni, legyen az lítiumpolimer (LiPo), lítium-ion (LiIo), lítium-foszfát (LiFePo, LiFe). Gyorstöltő és tároló mód Li-xx akkumulátorokhoz: Sylka Modellsport Kft.

2 A gyorstöltő mód tovább csökkenti a töltési időt amennyiben azt az akkumulátor típusa lehetővé teszi. A tároló mód a felhasználó által beállított feszültség értékre tölti az akkumulátort, szakszerű, hosszú tároláshoz. Maximális biztonság: NiCd, NiMh akkumulátorok töltésénél a készülék a jól bevált delta-peak figyelést használja. Ennek értéke beállítható. Automata töltés esetén beállítható a maximális áram, ami megakadályozza annak túlzott értékét főleg kis belső ellenállású, kis kapacitású cellák esetén. Szintén a biztonságot szolgálja a beállítható maximális kapacitás érték. Ha valamilyen oknál fogva a töltő nem érzékeli a töltés végét, a beállított érték elérésekor automatikusan leáll. A csatlakoztatott hőszenzorral követhető az akkuk hőmérséklete. Ez esetben is beállítható egy biztonságos hőmérséklet, melynek túllépésekor a készülék kikapcsol. Hasonló biztonsági célt szolgál a beállítható maximális töltési idő. A készülék áramellátását szolgáltató áramforrás (pl. autó akkumulátor) védelmét szolgálja, hogy a készülék folyamatosan figyeli a bemenő feszültséget. Az automata hűtőventilátor csak akkor lép működésbe, ha a töltő melegedése ezt indokolja. Adattárolás/letöltés: 5 különböző akkutípusnak megfelelő töltési profilt állíthatunk be. Ezek tartalmazzák az adott akku paramétereit. Használatkor ezek a profilok könnyen elérhetőek, nem kell a töltési paramétereket újra programozni. Töltés/kisütés ciklus: A töltő képes maximum 5 beprogramozott töltési/kisütési ciklus beavatkozás nélküli végrehajtására. Hosszabb ideig tárolt akkumulátorok felfrissítésére, balanszolására nagyon hasznos szolgáltatás. Számítógépes elemzés, USB csatlakozás: Haladók számára, a töltő lehetővé teszi az akkumulátor karakterisztikáinak megjelenítését PC segítségével. A töltőhöz mellékelt software segítségével megnézhetjük a feszültség, áram, kapacitás és hőmérsékleti görbéket akár cellánként is. A készülék: Sylka Modellsport Kft.

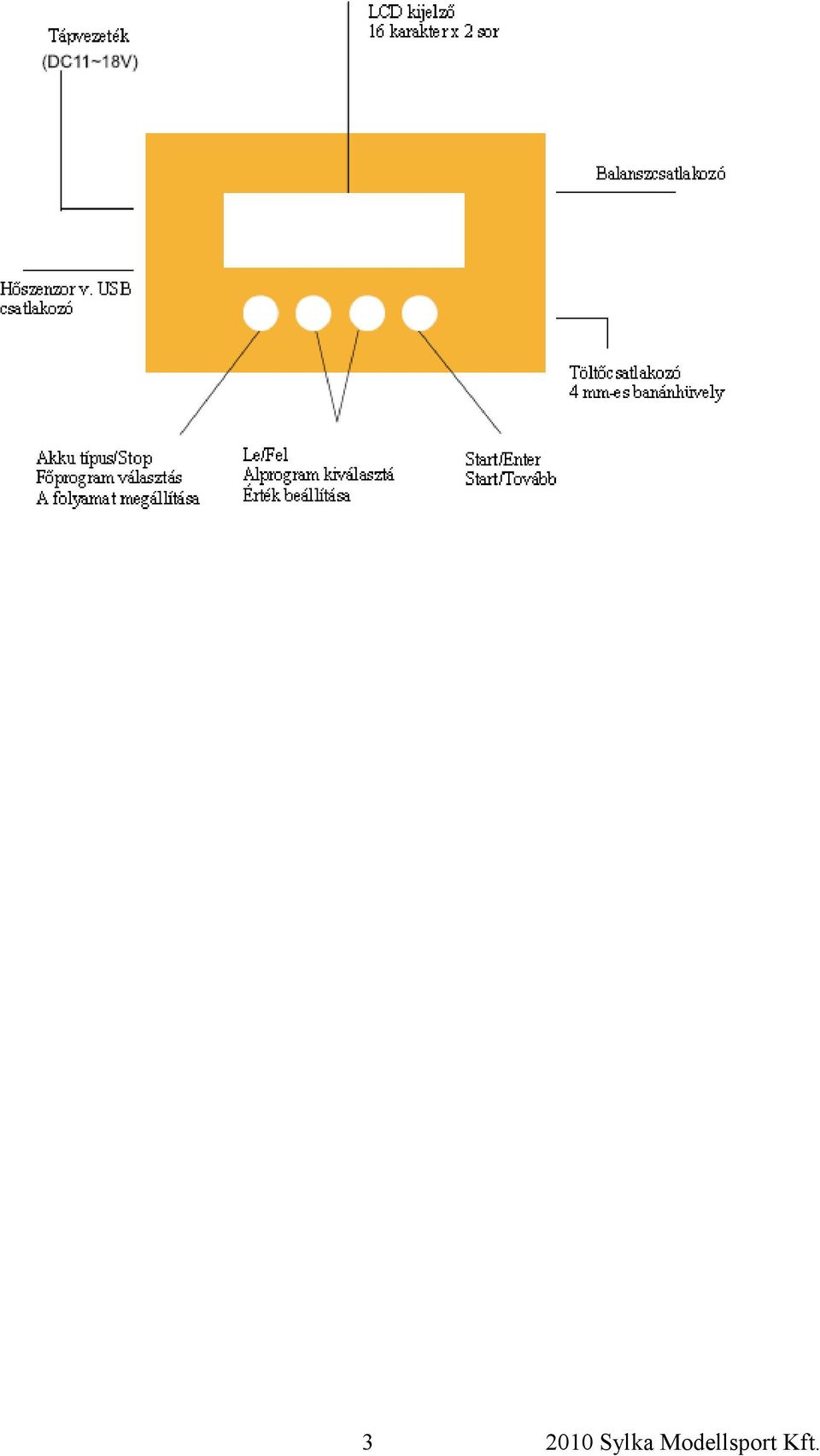

3 Sylka Modellsport Kft.

4 Biztonsági figyelmeztetések: -Soha ne hagyjuk őrizetlenül a táphoz csatlakoztatott töltőt! Ha bármilyen rendellenességet észlelünk, szakítsuk meg a működést és kövessük a használati útmutatót! - Védjük a készüléket a portól, sártól, esőtől, közvetlen napsütéstől és rezgésektől! - Tartsuk be a tápfeszültség határait (10-18 V)! - A készüléket, használat közben, tegyük merev, nem gyúlékony, nem elektromos vezető felületre! Soha ne használjuk autó ülésén, szőnyegen vagy más hasonló felületen! A gyúlékony anyagokat távolítsuk el a készülék közeléből! - Legyünk biztosak benne, hogy megértettük a töltendő-kisütendő akkumulátor adatait és ennek megfelelően programoztuk a töltőt! A rossz beállítás (pl. nagy mértékű túltöltés) az akku tartós károsodását, sőt tüzet vagy robbanást okozhat! NiCd/ NiMh: Névleges feszültség: 1,2 V/cella Max. töltő áram: 1-2 C, az akku típusától, állapotától függően Kisütési fesz.: 0,85 V/cella (Ni-Cd), 1V/cella (NiMh) Li-Ion : Névleges feszültség: 3,6V/cella Max. töltő áram: 1C Max. töltési feszültség: 4,1V/cella Kisütési fesz.: 2,5 V/cella Li-Po : Névleges feszültség: 3,7V/cella Max. töltő áram: 1C, ha a gyártó nem jelöli meg Max. töltési feszültség: 4,25 V/cella Kisütési fesz.: 2,75 V/cella Li-Fe : Névleges feszültség: 3,3 V/ cella Max. töltő áram: 2C, ha a gyártó nem enged meg többet Max. töltési feszültség: 3,6 V/ cella Kisütési fesz.: 2,0 V/ cella Pb : Névleges feszültség: 2,0 V/ cella Max. töltő áram: 0,4 C, zselés akkuknál 0,25 C Max. töltési feszültség: 2,46 V/ cella Kisütési fesz.: 1,5 V/ cella - A rövidzár elkerülése érdekében, mindig a töltőhöz csatlakoztassuk előbb a töltő kábelt, majd ezután a töltendő-kisütendő akkut! A folyamat befejezésekor fordítva járunk el. - Soha ne bontsuk meg a gyárilag összeállított akkupakkot Sylka Modellsport Kft.

5 - Figyeljünk a töltött akku feszültségére és kapacitására. A cellák soros bekötésénél a kapacitás változatlan marad, a feszültség ( a cellák számának megfelelően) többszöröződik. Párhuzamos csoportosításnál a feszültség nem változik, de a kapacitás megnő. Soha ne kössünk össze párhuzamosan különböző töltöttségű pakkokat! Javasoljuk, hogy az akkukat csak sorba kötve használják. Kisütés: A kisütést leggyakrabban a maradék kapacitás megállapítására használjuk. A túlmerítés megelőzése érdekében figyeljünk a kisütési feszültség helyes beállítására. A lítium bázisú akkumulátorok nem igényelnek kisütést. Ugyanígy járunk el NiMh akkuk esetében is, csak nagyon ritka esetben van szükség ezek kisütésére csak éles verseny helyzetben. A nem szakszerű kisütés drasztikusan csökkenti a NiMh akkuk élettartamát. A NiCd akkumulátoroknak úgynevezett memória effektusuk van. Ezeket az akkukat javasolt minden töltés előtt teljesen lemeríteni. - A lítium bázisú akkumulátorok élettartamát számottevően megnövelhetjük, ha azokat nem merítjük ki teljes mértékben. - Az új NiCd akkuk csak néhány működési ciklus után érik el teljes kapacitásukat. Ehhez nagy segítséget nyújt a készülék töltő/kisütő funkciója, így könnyen hozhatjuk akkuinkat a legjobb formába. Kérjük, tulajdonítsanak kellő figyelmet a biztonsági szabályokra! Kövessék a használati utasításban leírtakat a maximális biztonság érdekében, ellenkező esetben a készülék, vagy az akkumulátorok meghibásodhatnak, rosszabb esetben személyi sérülést vagy anyagi kárt okozhatnak! Sylka Modellsport Kft.

6 A töltőkészülék menürendszere: Sylka Modellsport Kft.

7 Alapparaméterek beállítása: Ez a menü a tápfeszültség bekapcsolásakor jelenik meg. Első bekapcsoláskor, az előző alapértékek beállításánák hiánya miatt, a készülék 12 V-os tápégységnek megfelelő beállításokat jelenít meg. A felhasználó minden, a kijelzőn megjelenő adatot módosíthat. Adott paraméter módosításához, nyomja meg a Start/Enter gombot, amíg a kívánt érték kezd villogni, majd ezt módosíthatja az Inc vagy Dec gombokkal. Ha a Start/Enter gombot megnyomja még egyszer, a készülék tárolja a bevitt paramétert. A kijelző mutatja a lítium akkucellák névleges feszültségét. Három fajta lítium alapú akkumulátor létezik: LiFe (3,3 V), LiIo (3,6 V), és LiPo (3,7 V). Nagyon fontos, hogy Ön körültekintően ellenőrizze az akku típusát, és ezt helyesen állítsa be a készüléken. Hibás beállítás esetén, az akku károsodhat a töltés folyamán. A hibás beállítások elkerülése végett, a készülék automatikusan felismeri a töltés/kisütés céljából csatlakozatott cellák számát., de a túlzottan kisütött cellák megzavarhatják ezt a szolgáltatást. A hiba elkerülése végett, lehetősége van beállítani egy időtahatárt, miután a készülék újból elvégzi a cellaszám ellenőrzést. Rendes körülmények között, 10 perc elegendő az akku feszültségének normalizálódására, ez a gyárilag beállított érték.. Nagy kapacitású akkumulátorok esetén, lehetősége van növelni ezt az időhatárt. Figyelem! Hibát okozhat kis kapacitású akkumulátorok esetén, ha túl nagyra állítja a cellaszám ellenőrzés határidejét, mert a nem megfelelő cellaszámmal elindított töltési/kisütési folyamat befejeződhet még a cellaszám ellenőrzés előtt. Ha a készülék tévesen ismeri fel a cellaszámot az elindítani kívánt művelet elején, növelheti a cellaszám ellenőrzésének időhatárát, egyébként célszerű meghagyni az alapbeállítást Sylka Modellsport Kft.

8 Itt lehet beállítani a feszültségesés (delta peak) értékét, aminél a készülék automatikusan befejezi a NiMH és NiCd akkuk töltését. Ez esetben az érték 5 és 20 mv/cella. Ha a határérték túl magas, fennáll a cellák túltöltésének veszélye, ha pedig túl alacsony, a töltés idő előtt befejeződhet. Kérjük, ellenőrizze a az akkuk technikai adatait. (A gyári beállítás: NiCd: 12 mv, NiMH: 7mV) A készülék bal oldalán található 3 pólusú csatlakozónak 2 funkciója lehet: a hőszenzor csatlakoztatása, illetve, USB porton keresztül, PC csatlakoztatása. A hőszenzor segítségével, töltés közben, ellenőrizhetjük akkuink hőmérsékletét és beállíthatunk egy biztonsági határértéket, mely elérésekor a töltés megszakad. A megfelelő működés feltétele, hogy a szenzort jó termikus kapcsolatba hozzuk az akkuval. A PC-hez egy opcionális USB kábellel csatlakozhatunk, a mellékelt szoftverrel elemezhetjük a töltési/kisütési folyamatot. Lehetősége van beállítani egy maximális hőmérsékletet az akkumulátorai védelmében. Ha a töltés folyamán a cellák elérik a megadott maximális hőmérsékletet, a folyamat leáll a cellák védelme érdekében. A ciklikus Töltés/kisütés folyamat alatt az akkuk erősen felmelegedhetnek egy-egy töltés vagy kisütés alatt. A program lehetővé teszi megfelelő szünet beállítását minden folyamat után, és ez idő alatt az akkuk lehűlhetnek a következő folyamat indulása előtt. Beállítható 1 és 60 perc közötti időtartamra. Minden alkalommal, amikor elindul a töltési folyamat, automatikusan elindul egy időmérő (timer) program is. A szolgáltatás célja az akkuk túltőltődésének elkerülése abban az esetben, amikor a cella hibás, vagy az ellenőrző áramkör nem érzékeli a feltöltött cellát. A készülék lehetőset ad a töltéshez Sylka Modellsport Kft.

9 szükséges idő beállítására. A beállított idő legyen elég az akku teljes feltöltésére (kb. a számított töltési idő %). Itt lehet beállítani a maximális töltési kapacitást a töltés időtartamára. Ha a deltapeak értéket nem érzékeli a készülék, ez a szolgáltatás leállítja a folyamatot a kiválasztott kapacitás értéken. Használható az akku részleges feltöltésére is. A gombok megnyomásával egy időben, a készülék sípoló hangot ad a művelet visszaigazolásaként. Különböző időtartamú sípoló hangok és a dallamok igazolják vissza a különböző változtatásokat. Ezek a hangos visszajelzések tetszés szerint ki/bekapcsolhatók. Ez a szolgáltatás jelzi a tápot biztosító akku feszültségét. Amennyiben a feszültség a megadott határ alá csökken, a tápakkumulátor védelme céljából, a készülék azonnal leállítja a töltési folyamatot. Szolgáltatások lítium alapú akkukhoz (LiPo/LiFe/LiPo) Ezek a programok kizárólag 3,3V, 3,6V és 3,7V nominális feszültségű lítium alapú akkumulátorok töltését/kisütését teszik lehetővé. A töltőáram változik az akkuk kapacitása és teljesítménye függvényében. A töltési folyamat végfeszültsége szintén nagyon fontos, ennek egyeznie kell az akku feszültségével (the charade voltage of the battery). Ez LiPo-k esetében: 4,2V, LiIo-k esetében 4,1V, LiFe akkuk esetében pedig 3,6V. Ahhoz, hogy az akkuk feltöltése sikeres legyen, a töltőprogramban helyesen kel beállítani a a töltőáramot és a nominális feszültséget a cellaszámnak megfelelően. Ha szeretné módosítani a paramétereket, nyomja meg a Start/Enter gombot, amíg a kívánt érték kezd villogni, majd ezt módosíthatja az Inc vagy Dec gombokkal. Ha a Start/Enter gombot megnyomja még egyszer, a készülék tárolja a bevitt paramétert Sylka Modellsport Kft.

10 A lítium alapú akkuk töltése: A kijelző bal felső sarka mutatja a kiválasztott és módosítani kívánt akku típusát. Az alatta található értéket módosítva, lehet beállítani a kívánt töltőáram értéket, a jobboldalán pedig az akkupakk feszültségét. A töltőáram és a feszültség beállítása után, nyomja le a Start/Enter gombot hosszabban, mint 3 másodperc, hogy elindítsa a töltési folyamatot. (Töltőáram: 0,1~6,0A, feszültség: 1~6 cella). A kijelző a készülék által érzékelt cellák számát mutatja. R: a készülék által érzékelt cellák, és S: az ÖN által az előző kijelzőn beállított cellaszám. Amennyiben a számok egyeznek, a Start/Enter gombbal elindíthatja a töltést. Ha nem egyeznek, a BattType/Stop gombbal visszaléphet az előző képernyőre, ahol átállíthatja az akkupakk celláinak számát. A kijelző a töltés pillanatnyi állását mutatja. A BattType/Stop gombbal megszakíthatja a töltést. Lítium akkuk töltése balansz módban: Ez a szolgáltatás a lítium akkupakk celláinak kiegyenlítő töltését biztosítja. Ehhez a töltésmódhoz, az akkupakkot a készülék jobb oldalán található balansz porthoz is kell csatlakoztatni. Ebben az üzemmódban a töltési folyamat különbözhet a szokásos töltéstől. A készülék processzora ellenőrzi az akkupakk minden cellájának feszültségét és egyenként állítja be ezek töltőáramát a cellák feszültségének kiegyenlítése céljából.

11 A második sor bal oldalán lehet beállítani a töltőáramot, a jobb oldalon pedig az akkupakk feszültségét. A töltőáram és a feszültség beállítása után, nyomja le a Start/Enter gombot hosszabban, mint 3 másodperc, hogy elindítsa a töltési folyamatot. (Töltőáram: 0,1~6,0A, feszültség: 1~6 cella (series)). A kijelző a készülék által érzékelt cellák számát mutatja. R: a készülék által érzékelt cellák, és S: az ÖN által az előző kijelzőn beállított cellaszám. Amennyiben a számok egyeznek, a Start/Enter gombbal elindíthatja a töltést. Ha nem egyeznek, a BattType/Stop gombbal visszaléphet az előző képernyőre, ahol újra ellenőrizheti az akkupakk cellaszámát. A kijelző a töltés pillanatnyi állását mutatja. A BattType/Stop gombbal megszakíthatja a töltést. Lítium akkuk gyors töltése: A töltőáram egyre csökken, ahogy a lítium akkuk töltése a végéhez közeledik. A töltés időtartamának csökkentése céljából, ez a szolgáltatás eltekint az állandó feszültségű töltési mód (CV) szokásos beállításaitól.. Voltaképpen, a töltés befejezésekor a töltőáram 1/5 az induló értéknek, miközben hagyományosan ez az érték az induló érték 1/10-e. Előfordulhat, hogy a betöltött kapacitás egy kicsit alacsonyabb lesz a megszokottnál, de a töltési idő jelentősen csökken.

12 Beállíthatja a töltőáramot és a töltési feszültséget. Megnyomva a Start/Enter gombot, megjelenik a beállított feszültség. Ekkor, ha minden rendben a Start/Enter gomb megnyomásával elindíthatja a a töltési folyamatot. A kijelzőn nyomon követhető a gyorstöltés állása. A Batt Type/Stop gombbal megszakíthatja a gyors töltést. Lítium akkumulátorok ellenőrzött tárolása: Ezzel a szolgáltatással lehet tölteni vagy kisütni a tárolni kívánt akkukat. Az akku kezdeti feszültségétől függően, a készülék elvégzi az akku töltését vagy kisütését bizonyos feszültségre. Ezt az értéket az akku típusa határozza meg: LiIo 3,75V-, LiPo 3,85V-, LiFe esetében pedig 3,3V/cella. Ha a tárolni kívánt akku feszültsége magasabb a kelleténél, a készülék a kisütési folyamatot indítja el. Beállíthatja a tárolni kívánt akkupakk töltési áramerősségét és feszültségét. A készülék a beállított áramerősségen végzi majd a szükséges töltést vagy kisütést a tárolni kívánt akkupakk feszültégének megfelelő szinten tartása céljából. A kijelzőn nyomon követhető a töltés állása. A Batt Type/Stop gombbal megszakíthatja a töltést

13 A lítium akkuk kisütése: Az akkupakk biztonságos kisütése és a túlzott kisütés elkerülése céljából, a gyári adatokat figyelembe kell venni. A kijelző bal oldalán megjelenő kisütési áram (erősége) értéke nem lehet nagyobb 1C-nél, valamint a kijelző jobb oldalán látható végső feszültség szintje nem csökkenhet a gyártó által megadott érték alá. A kisütés elindításához, tartsa a Start/Enter gombot lenyomva több, mint 3 másodpercig. A kijelzőn nyomon követhető a kisütés állása. A Batt Type/Stop gombbal megszakíthatja a kisütést. Feszültség kiegyenlítés (balansz) és nyomon követés (monitorozás) kisütés közben A készülék mutatja a lítium akkupakk minden egyes cellájának feszültségét a Tárolás és a Kisütés üzemmódokban, és a törekszik a cellák feszültségének kiegyenlítésére. Ehhez a szolgáltatáshoz, az akkupakkot a készülék balansz portjához csatlakoztatni ). Ha a folyamat alatt egy vagy több cella feszültége abnormálisan eltér a többitől, a készülék megszakítja a folyamatot egy hibaüzenettel. Ilyenkor két eset lehetséges: vagy az akkupakk tartalmaz egy vagy több hibás cellát, vagy a csatlakoztatás hibás. Könnyen kiderítheti, mely cellával van gond, ha a hibaüzenet megjelenése után megnyomja az INC gombot. A készülék jelzi, hogy az akkupakk egyik cellájának a feszültsége túl alacsony. Ebben az esetben a negyedik cella a hibás. Előfordulhat, hogy a csatlakoztatás nem tökéletes, ebben az esetben a kijelzőn az adott cellánál 0 jelenik meg értékként.

14 Szolgáltatások NiMH és NiCd akkukhoz Ez az üzemmód, az R/C modellezésben általában használt, NiMH és NiCd akkuk töltését és kisütését biztosítja. Egy érték módosításához nyomja meg a Start/Enter gombot, és amikor az érték elkezd villogni, megváltoztathatja azt az INC vagy DEC gombot használva. A készülék beállított értéket a Start/Enter gomb ismételt lenyomásával fogadja el. A folyamat elindításához, nyomja le a Start/Enter gombot 3 másodpercnél hosszabban. NiCd/NiMH akkuk töltése: A töltés állandó árammal történik. Automata (AUT) módban beállítható a töltőáram felső határa, hogy kiküszöbölje a magasabb értékeket, melyek megrongálnák az akkuit. Ez azért szükséges, mert néhány cella alacsony impedanciája és kis kapacitása miatt a készülék automatikus üzemmódban magasabb töltőáramot állíthat be a szükségesnél. Kézi (MAN) módban a töltés a kijelzőn ön által beállított töltőárammal történik. Mindkét üzemmódban a töltőáramot az INC és DEC gombokkal lehet beállítani, amikor a kijelzőn az érték villog. A kijelző a töltés pillanatnyi állását mutatja. A folyamat megszakításához nyomja meg a BattType/Stop gombot. A hang igazolja a folyamat megszakítását.

15 NiCd/NiMH akkuk kisütése: A kisütési áramot a kijelző bal oldalán, a célfeszültséget pedig a jobb oldalán lehet beállítani. A kisütés árama 0,1-1,0A között, a végfeszültség pedig 0,1-25V között állítható. A folyamat elindításához, nyomja le a Start/Enter gombot 3 másodpercnél hosszabban. A kijelzőn nyomon követhető a kisütés állása. A kisütés folyamán módosíthatja a kisütés áramát a Start/Enter gomb segítségével. A Start/Enter gomb ismételt lenyomásával lehet elfogadtatni az új értéket.a Batt Type/Stop gombbal megszakíthatja a kisütést. A hang igazolja a folyamat megszakítását. Töltés kisütéshez és kisütés töltéshez ciklusok NiMH és NiCd akkuk esetében: A szekvenciát a kijelző bal oldalán, a ciklusok számát pedig a jobb oldalán állíthatja be. Ezzel a szolgáltatással az akkupakk celláinak kiegyenlítését (balanszolását), frissítését, és formázását végezhetjük el. Az akku túlmelegedését elkerülendő, a Felhasználói beállítások -ban (User setting) be kell állítani egy hűtési periódust minden töltő és kisütő folyamat után. A ciklusok száma 1 és 5 között mozoghat. A Batt Type/Stop gombbal megszakíthatja a folyamatot. A töltés és kisütés folyamán módosíthatja az áramot a Start/Enter gomb segítségével. Hangjel (sípszó?!) jelzi a folyamat végét. A folyamat végén megtekintheti a minden ciklus végén rögzített töltési és kisütési kapacitást. Az INC vagy DEC gombok megnyomásával, minden ciklus rögzített értékei sorrendben jelennek meg.

16 Szolgáltatások ólom akkukhoz Ezzel a programmal az ólom akkukat 2 és 20V között lehet tölteni. Az ólom akkuk teljes mértékben különböznek a NiCd vagy a NiMH akkuktól. Kapacitásukhoz mérten, csak egészen kis áramot szolgáltatnak, és ezt a megkötést figyelembe kell venni töltéskor. Tehát az ideális töltőáram 1/10-e kell legyen a kapacitásnak. Az ólom akkukat nem szabad gyorsan tölteni. Minden esetben kövesse az akku gyártójának utasításait. Amennyiben módosítani akarja a program paramétereit, nyomja meg a Start/Enter gombot, és, amikor az érték villog, az INC vagy DEC gombbal módosítható. A módosított értéket a Start/Enter ismételt megnyomásával lehet elmenteni. Ólom akkuk töltése: A kijelző bal oldalán állítsa be a töltőáramot, a jobb oldalon pedig az akku nominális feszültségét. A töltőáram 0,1 és 6,0A között legyen, és a feszültég egyezzen a töltött akkuéval. A folyamat elindításához, nyomja le a Start/Enter gombot 3 másodpercnél hosszabban. A kijelző a töltés pillanatnyi állását mutatja. A folyamat megszakításához nyomja meg a BattType/Stop gombot. A hang igazolja a folyamat megszakítását Ólom akkuk kisütése: A kijelző bal oldalán állítsa be a kisütési áramot, a jobb oldalon pedig a végső feszültségét. A kisütési áram 0,1 és 1,0A között legyen. A folyamat elindításához, nyomja le a Start/Enter gombot 3 másodpercnél hosszabban. A kijelzőn nyomon követhető a kisütés állása. A kisütés folyamán módosíthatja a kisütés áramát a Start/Enter gomb segítségével. A Start/Enter gomb ismételt lenyomásával lehet elfogadtatni az új értéket.a Batt Type/Stop gombbal megszakíthatja a kisütést. A hang igazolja a folyamat megszakítását.

17 Adatrögzítő program Az Ön kényelmét szolgáló adattároló és betöltő program (szolgáltatás). A készülék képes tárolni akár 5 akkupakk) egyedi jellemzőit számozás alapján. Ezeket az adatokat elő lehet hívni a töltés vagy a kisütés folyamatánál, elkerülve ezzel az újbóli beállítást. A paraméterek beállításához a folyamatba, nyomja meg a Start/Enter gombot, és amikor az érték villogni kezd, állítsa be az INC vagy DEC gombbal. A kijelzőn látható adatok nem befolyásolják a töltés vagy kisütés folyamatát. Ezek kizárólag az akku jellemzői. A következő kijelzőkön a kezelni kívánt akkutípusnak az adatai jelennek meg. Példánkban egy 12 cellás, 3000mAh kapacitású NiMH akkupakk adatai láthatók. Itt lehet beállítani a töltőáramot a kézi töltéshez, vagy az áram limitet az automatikus töltési módhoz. Mindkét esetben, a módosításhoz, használja az INC vagy DEC gombot, amikor az érték villog. Itt állítható be a kisütési áram és a végső feszültség. Itt a töltési vagy kisütési szekvenciát, és a ciklusok számát állítja be. Adatok mentése.

18 Adatbetöltő program Ezzel a programmal lehet előhívni az Adatrögzítő program által mentett adatokat. Az adatok betöltéséhez, nyomja meg a Start/Enter gombot, amíg elkezd villogni az adatmező, majd az INC vagy DEC gombbal állítsa be a kívánt értéket. Ezután, nyomja meg a Start/Enter gomb legalább 3 másodpercig, hogy hagyja jóvá a bevitt adatot. Válassza ki az előhívandó adat számát. Ekkor a számnak megfelelő adatok megjelennek a kijelzőn. Adatok betöltése. Egyéb adatok A töltés vagy kisütés alatt különféle információkat lehet lekérni a kijelzőn. Megnyomva a DEC gombot, megjelennek a felhasználói beállítások (felhasználói beállítások állása?). Lítium akku esetén, amikor használja az egyedi csatlakozó kábelt, megjelenítheti az egyes cellák feszültségét. A folyamat végén elérendő feszültség.

19 A 3 tüskés port USB portként működik. A környezet hőmérsékletének (külső hőmérséklet) megjelenítése a hőszenzor segítségével. A tápegység (bemenő) aktuális feszültsége. Az egyedi csatlakozó kábelt használva, nyomon követheti (ellenőrizheti) az akkupakk minden egyes cellájának feszültségét. A készülék, a jobb oldalára csatlakoztatott egyedi kábel segítségével, szekvenciánként maximum 6 cella feszültségét képes kimutatni. Ahhoz, hogy ez a szolgáltatás helyesen működjön, minden cellát külön kell csatlakoztatni az egyedi kábel segítségével. Figyelmeztető- és hibaüzenetek A rendszer szolgáltatásainak és a beépített elektronikájának megóvása céljából különféle védő és monitorizálási (kijelzési) programok lettek beépítve. Minden hiba esetén, amennyiben a készülék fel tudja tárni az okát, a kijelzőn megjelenik a hiba oka egy figyelmeztető hang (sípszó) kíséretében. Az (kimenő)akku csatlakoztatása hibás polaritással történt. Ez abban az esetben jelenik meg, ha véletlenül vagy akarattal megszakad a kapcsolat az akkuval a töltés vagy kisütés alatt. Rövidzárlat a kimenő oldalon. Kérjük, ellenőrizze a töltendő cellákat. A bemenő tápegység feszültsége a megadott limit alá csökkent.
