Thunder T6. li-ion/polymer Akkutöltő. Használati Útmutató

Átírás

1 Thunder T6 li-ion/polymer Akkutöltő Használati Útmutató

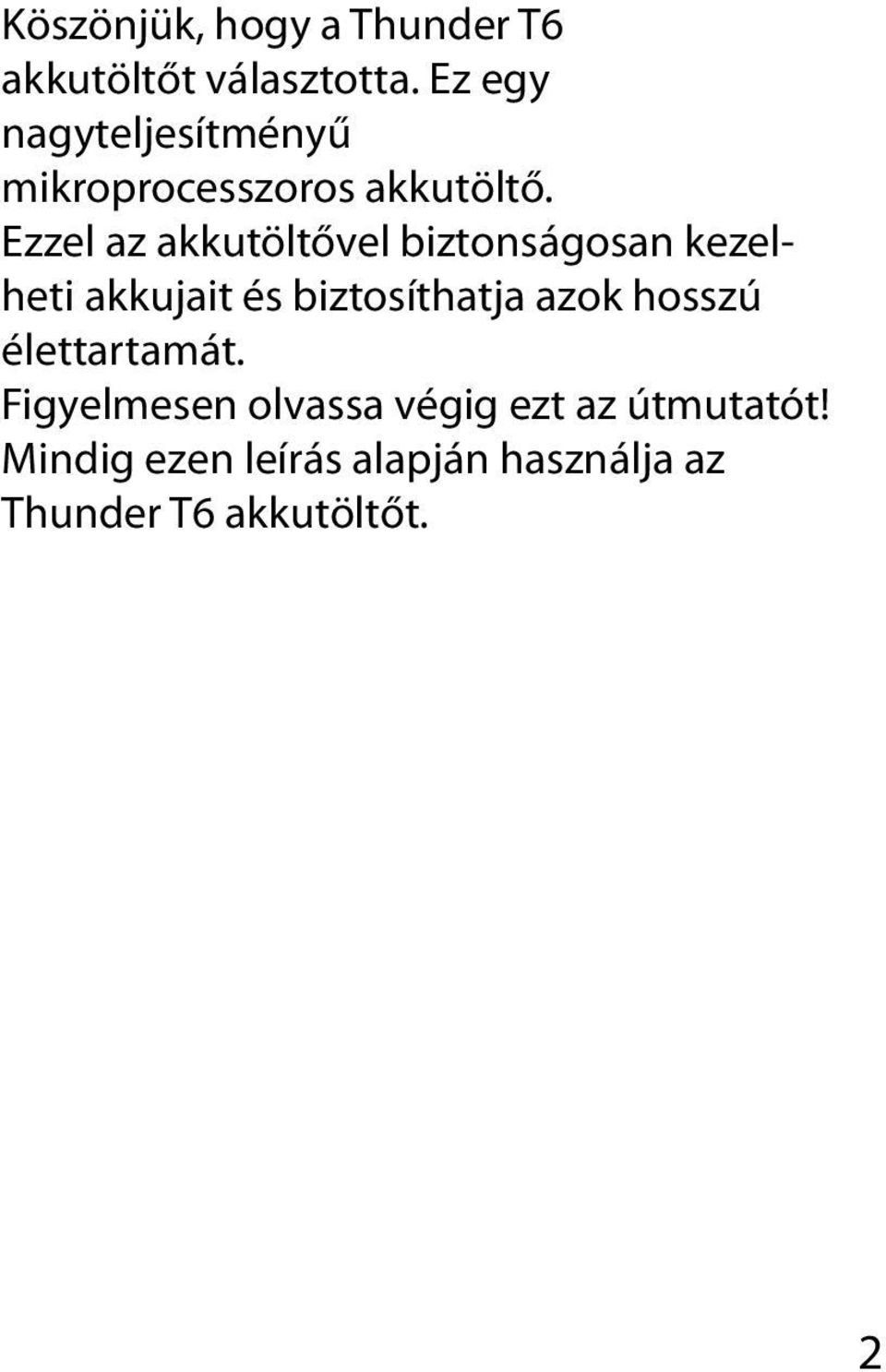

2 Köszönjük, hogy a Thunder T6 akkutöltőt választotta. Ez egy nagyteljesítményű mikroprocesszoros akkutöltő. Ezzel az akkutöltővel biztonságosan kezelheti akkujait és biztosíthatja azok hosszú élettartamát. Figyelmesen olvassa végig ezt az útmutatót! Mindig ezen leírás alapján használja az Thunder T6 akkutöltőt. 2

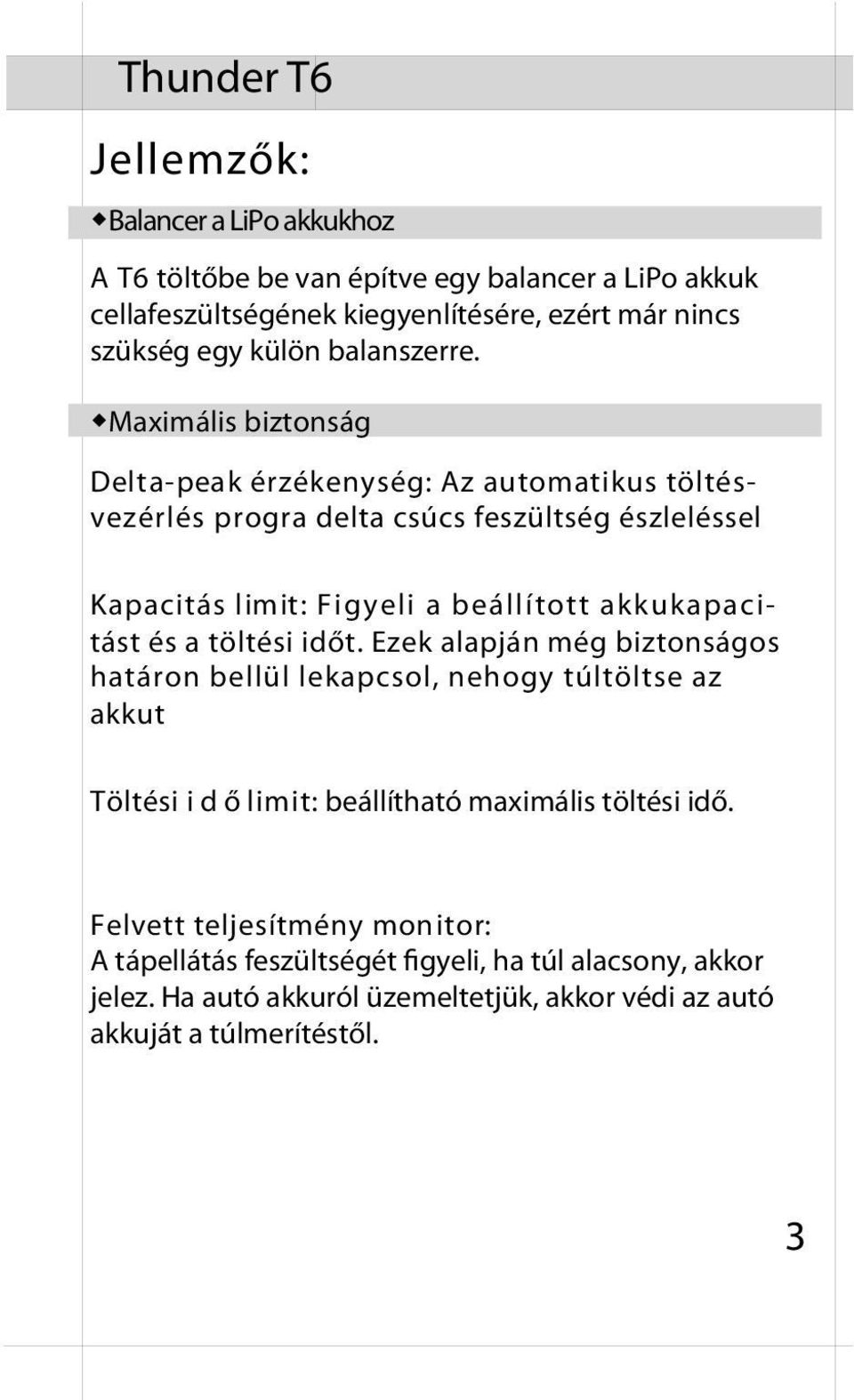

3 Thunder T6 Jellemzők: Balancer a LiPo akkukhoz A T6 töltőbe be van építve egy balancer a LiPo akkuk cellafeszültségének kiegyenlítésére, ezért már nincs szükség egy külön balanszerre. Maximális biztonság Delta-peak érzékenység: Az automatikus töltésvezérlés progra delta csúcs feszültség észleléssel Kapacitás limit: Figyeli a beállított akkukapacitást és a töltési időt. Ezek alapján még biztonságos határon bellül lekapcsol, nehogy túltöltse az akkut Töltési időlimit: beállítható maximális töltési idő. Felvett teljesítmény monitor: A tápellátás feszültségét figyeli, ha túl alacsony, akkor jelez. Ha autó akkuról üzemeltetjük, akkor védi az autó akkuját a túlmerítéstől. 3

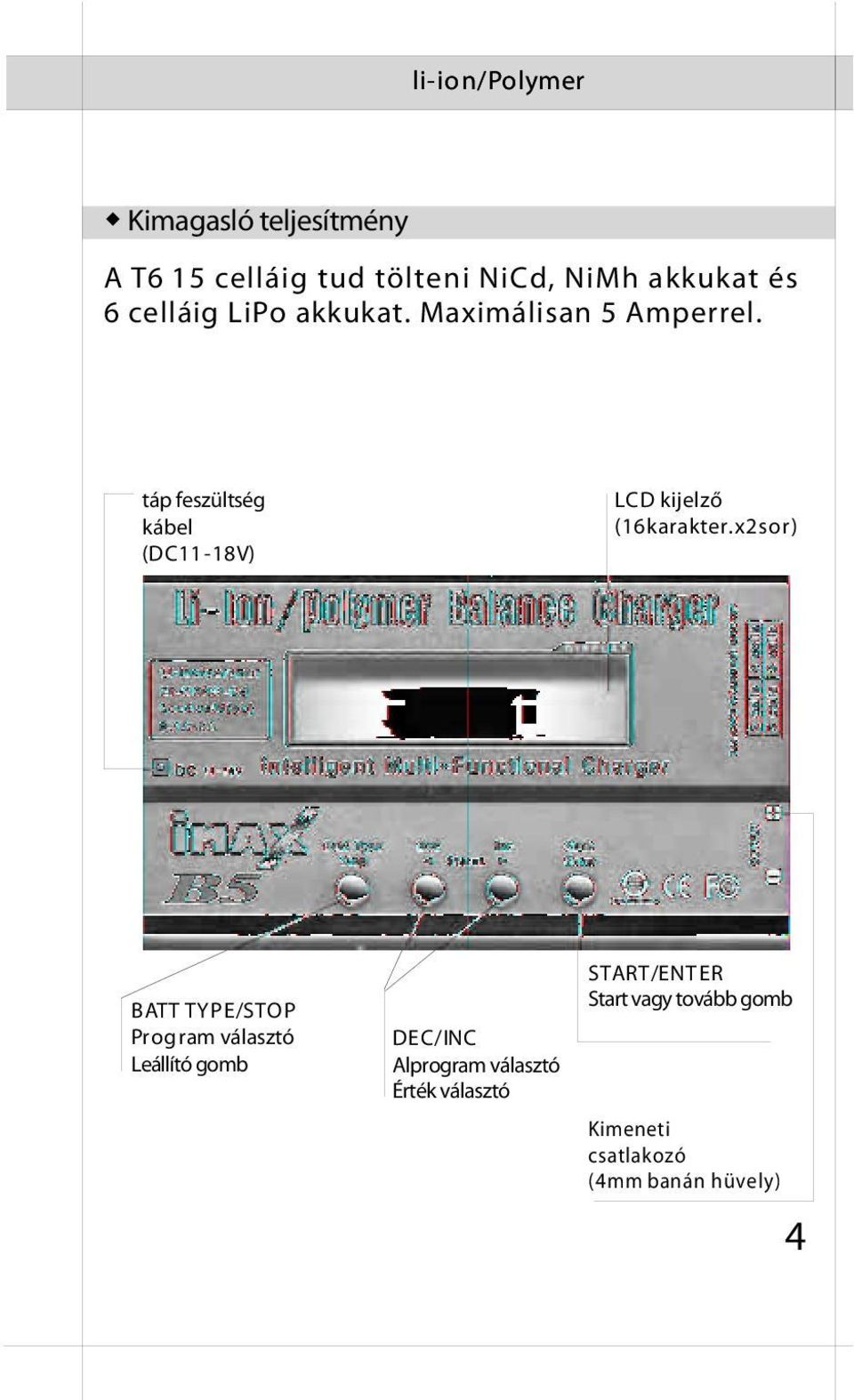

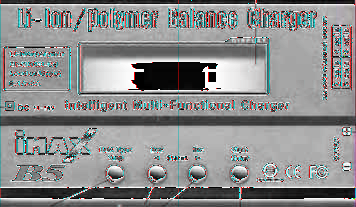

4 li-io n/polymer Kimagasló teljesítmény A T6 15 celláig tud tölteni NiCd, NiMh akkukat és 6 celláig LiPo akkukat. Maximálisan 5 Amperrel. táp feszültség kábel (DC11-18V) LCD kijelző (16karakter.x2sor) BATT TYPE/STOP Program választó Leállító gomb / Alprogram választó Érték választó START/ENTER Start vagy tovább gomb Kimeneti csatlakozó (4mm banán hüvely) 4

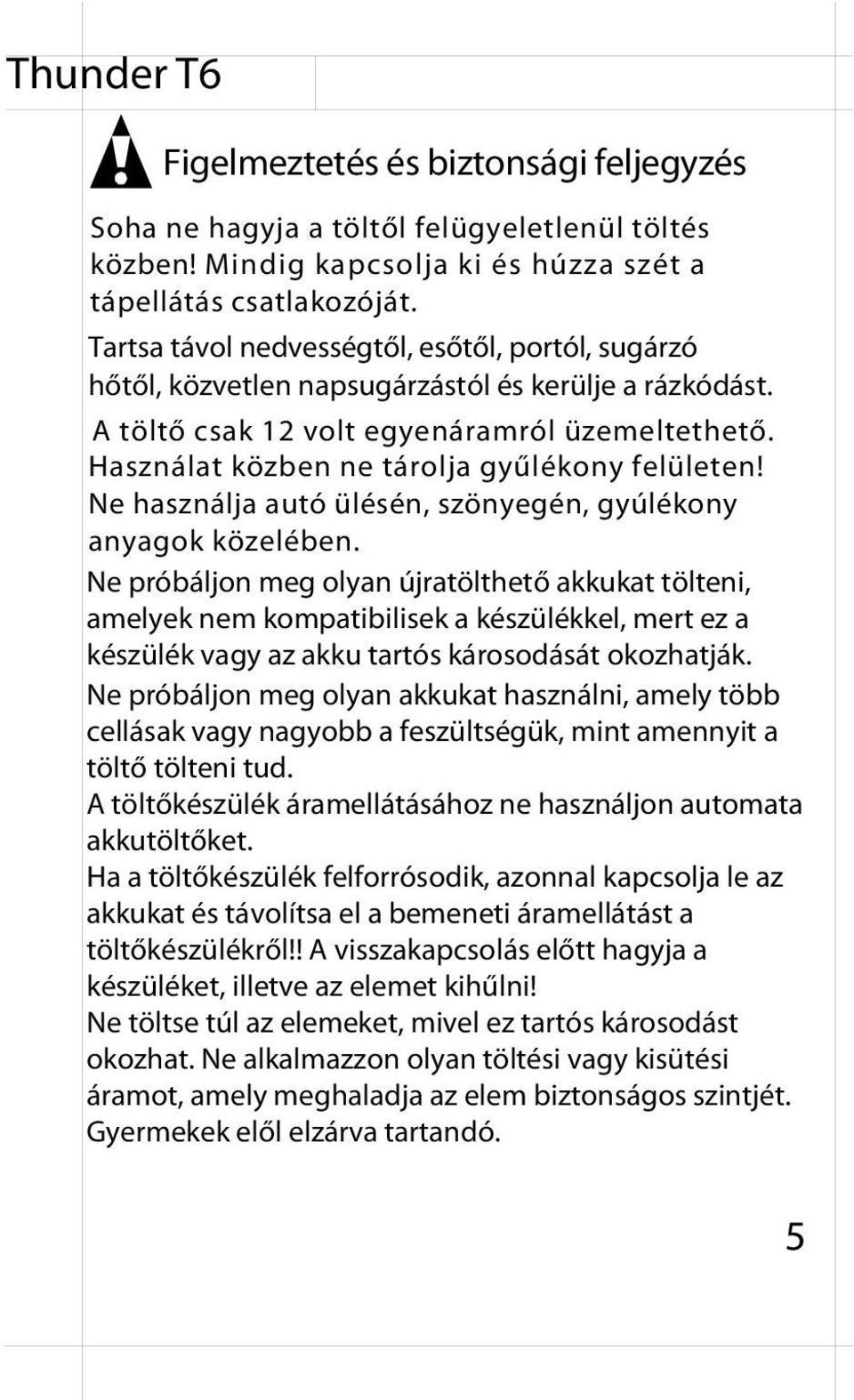

5 Thunder T6 Figelmeztetés és biztonsági feljegyzés Soha ne hagyja a töltől felügyeletlenül töltés közben! Mindig kapcsolja ki és húzza szét a tápellátás csatlakozóját. Tartsa távol nedvességtől, esőtől, portól, sugárzó hőtől, közvetlen napsugárzástól és kerülje a rázkódást. A töltő csak 12 volt egyenáramról üzemeltethető. Használat közben ne tárolja gyűlékony felületen! Ne használja autó ülésén, szönyegén, gyúlékony anyagok közelében. Ne próbáljon meg olyan újratölthető akkukat tölteni, amelyek nem kompatibilisek a készülékkel, mert ez a készülék vagy az akku tartós károsodását okozhatják. Ne próbáljon meg olyan akkukat használni, amely több cellásak vagy nagyobb a feszültségük, mint amennyit a töltő tölteni tud. A töltőkészülék áramellátásához ne használjon automata akkutöltőket. Ha a töltőkészülék felforrósodik, azonnal kapcsolja le az akkukat és távolítsa el a bemeneti áramellátást a töltőkészülékről!! A visszakapcsolás előtt hagyja a készüléket, illetve az elemet kihűlni! Ne töltse túl az elemeket, mivel ez tartós károsodást okozhat. Ne alkalmazzon olyan töltési vagy kisütési áramot, amely meghaladja az elem biztonságos szintjét. Gyermekek elől elzárva tartandó. 5

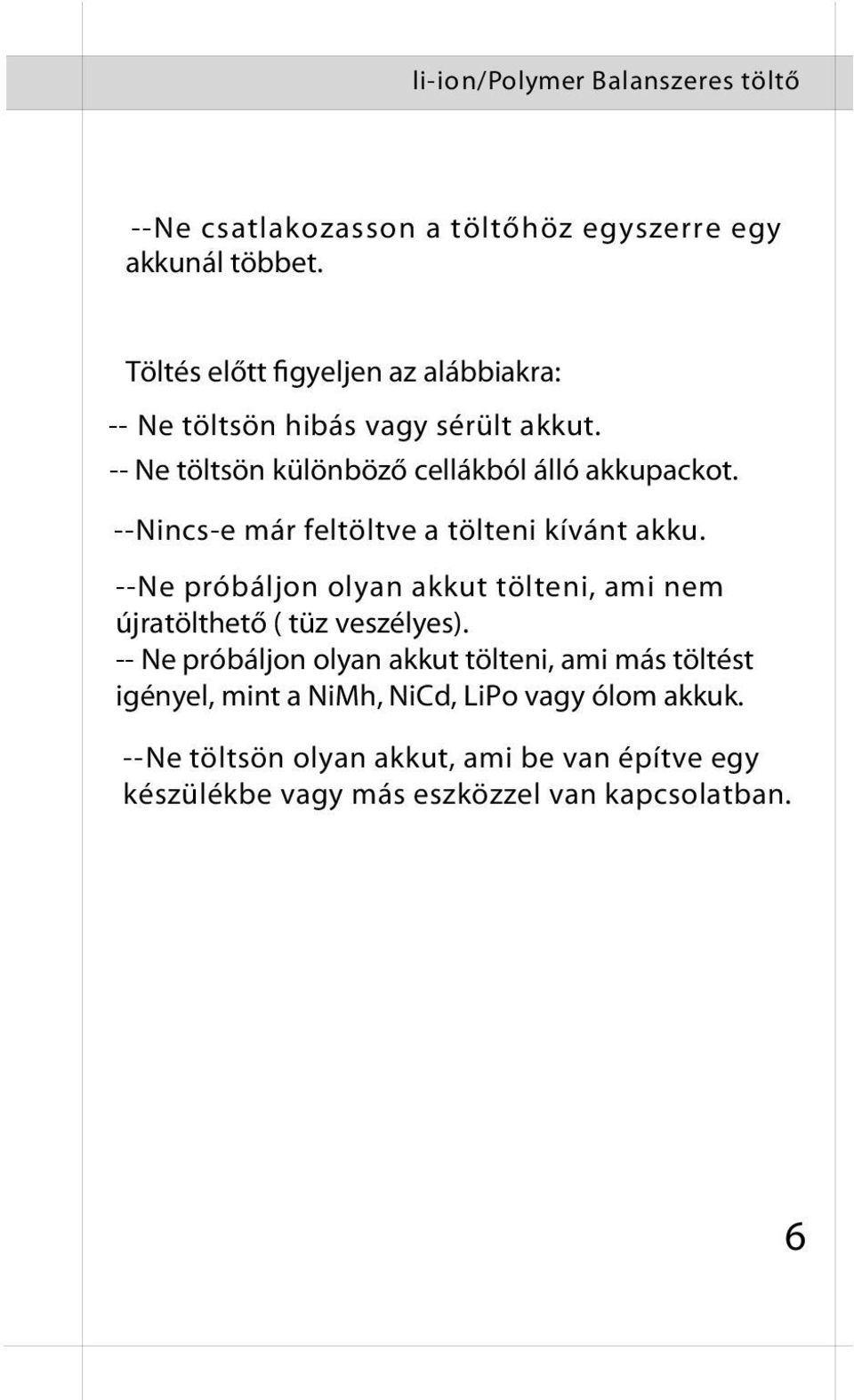

6 li-io n/polymer Balanszeres töltő --Ne csatlakozasson a töltőhöz egyszerre egy akkunál többet. Töltés előtt figyeljen az alábbiakra: -- Ne töltsön hibás vagy sérült akkut. -- Ne töltsön különböző cellákból álló akkupackot. --Nincs-e már feltöltve a tölteni kívánt akku. --Ne próbáljon olyan akkut tölteni, ami nem újratölthető ( tüz veszélyes). -- Ne próbáljon olyan akkut tölteni, ami más töltést igényel, mint a NiMh, NiCd, LiPo vagy ólom akkuk. --Ne töltsön olyan akkut, ami be van építve egy készülékbe vagy más eszközzel van kapcsolatban. 6

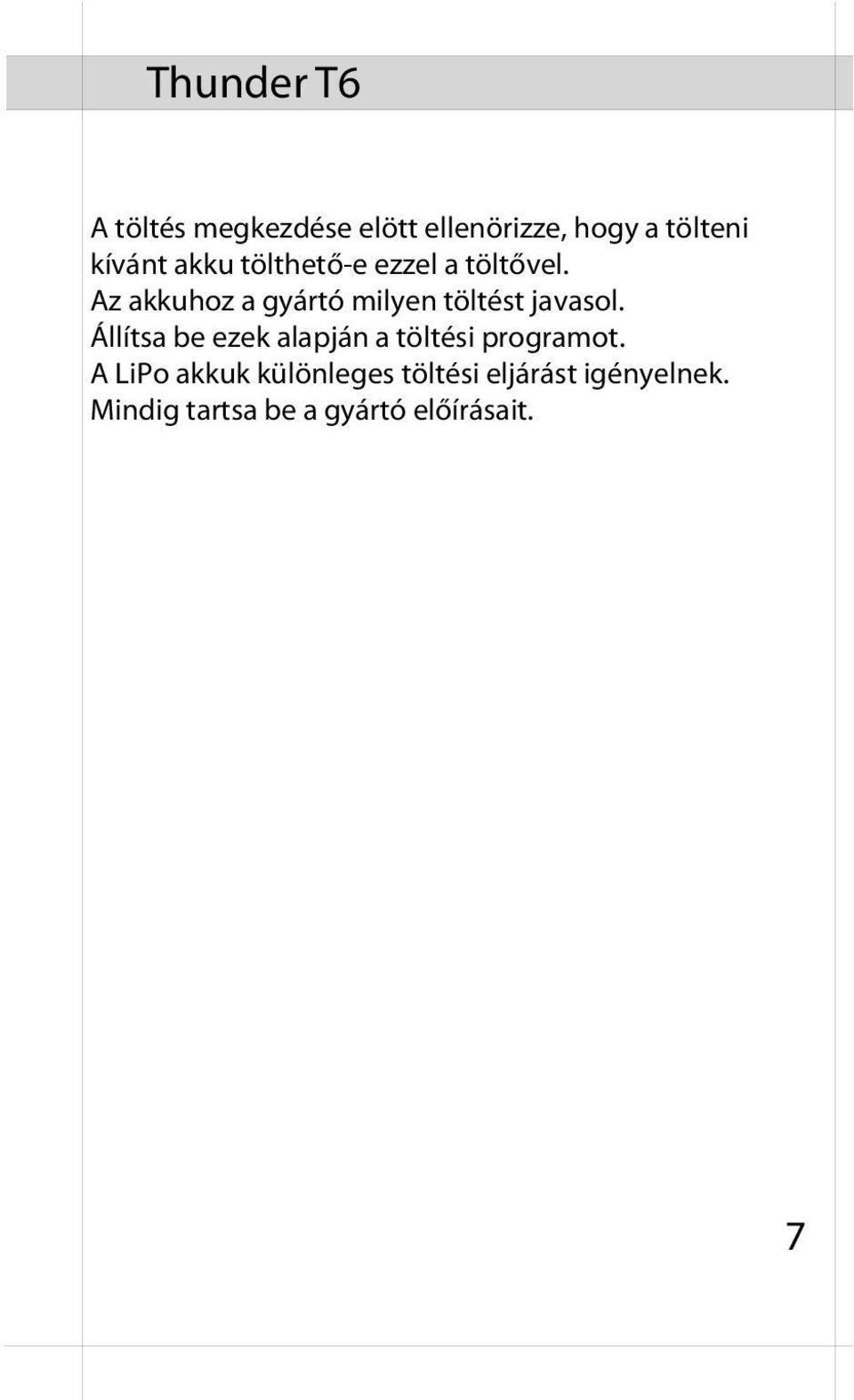

7 Thunder T6 A töltés megkezdése elött ellenörizze, hogy a tölteni kívánt akku tölthető-e ezzel a töltővel. Az akkuhoz a gyártó milyen töltést javasol. Állítsa be ezek alapján a töltési programot. A LiPo akkuk különleges töltési eljárást igényelnek. Mindig tartsa be a gyártó előírásait. 7

8 li-io n/polymer Program Li-poly töltés program Start enter li-ion/poly töltés Batt type stop Li-poly Balance töltés program Start enter Batt type stop Li-poly balanszeres töltés NIMH töltés Program Start enter NiMH töltés Batt type stop NICd töltés Program Start enter Nicd töltés Batt type stop Pb töltés program Start enter Pb töltés Batt type stop felhasználó beállítás Start enter Hőmérséklet lekapcsolás biztonsági idő határ Beep/Buzzer sound Kapacitáshatár kikapcsolás Alacsony feszültség lekapcsolás 8 Háttérvilágítás beállítás

9 Thunder T6 Kezdeti beállítások A T6 névleges tápfeszültsége 12V egyenáram. A töltő kizárólag ilyen áramforrásról üzemeltethető. A kétsoros digitális kijelzőn többféle információ is meg jelenik egyszerre. Ezeket a fehasználó meg is tudja változtatni. ( Különböző beállítások) Amikor meg akarun változtatni egy adott értéket, akkor nyomjuk le a Start gombot, ekkor a Dec vagy Inc gombokkal megváltoztathatjuk a kijelzőn villogó értéket. A Stop gombot lenyomva fixálódik ez a beállítás. A Start gombot lenyomva léphetünk az esetleges következő megváltoztatni kívánt értékre. 9

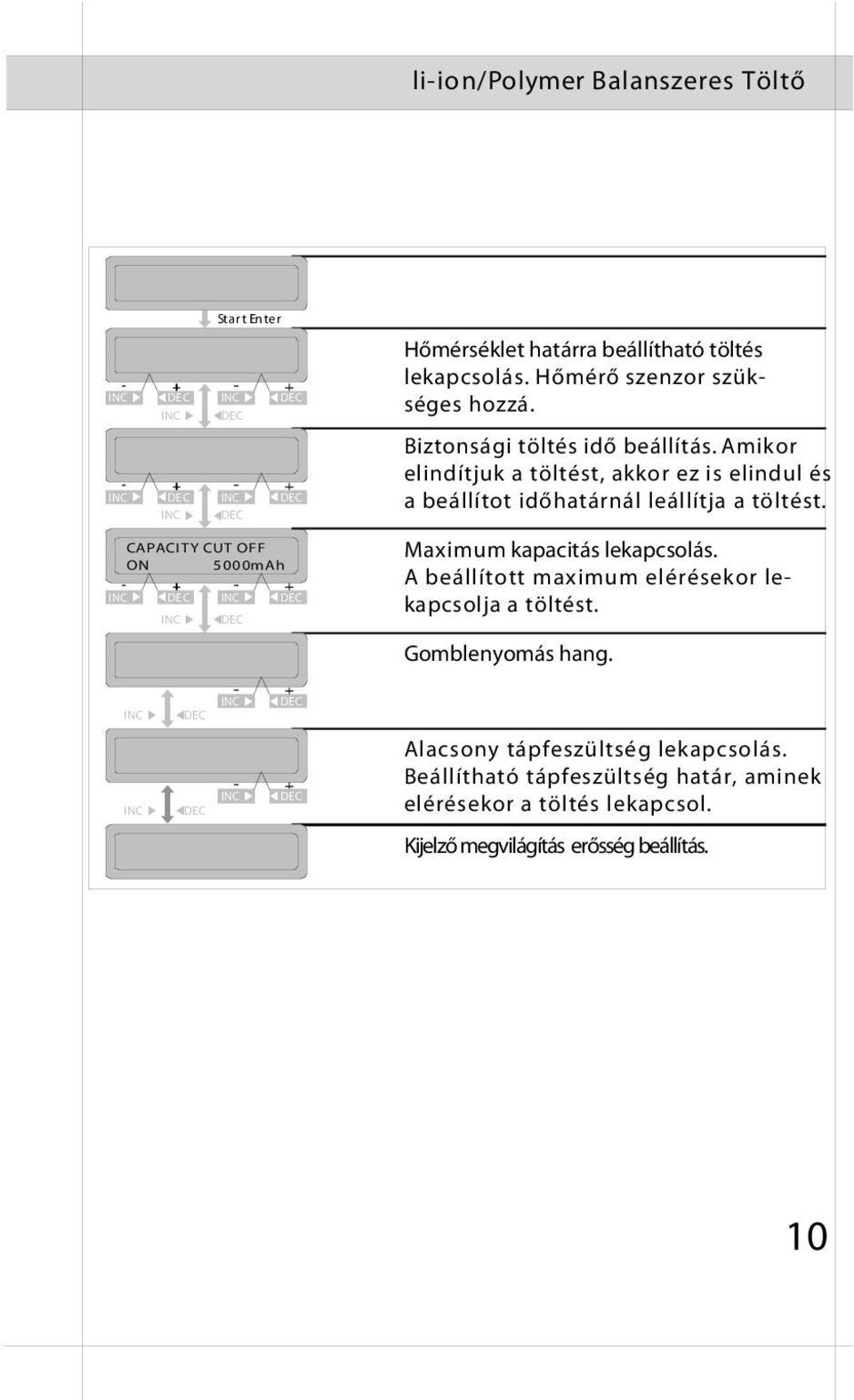

10 li-io n/polymer Balanszeres Töltő USER SET PROGRA M Star t Ente r TEMP CUT OFF ON 20C SAFETY TI MER ON 10min CAPACITY CUT OFF ON 5000mAh KEY BEEP ON BUZZER ON Hőmérséklet határra beállítható töltés lekapcsolás. Hőmérő szenzor szükséges hozzá. Biztonsági töltés idő beállítás. Amikor elindítjuk a töltést, akkor ez is elindul és a beállítot időhatárnál leállítja a töltést. Maximum kapacitás lekapcsolás. A beállított maximum elérésekor lekapcsolja a töltést. Gomblenyomás hang. INPUT POW ER LOW CUT OFF 10.7V BA CK L IGHT 64% Alacsony tápfeszültség lekapcsolás. Beállítható tápfeszültség határ, aminek elérésekor a töltés lekapcsol. Kijelző megvilágítás erősség beállítás. 10

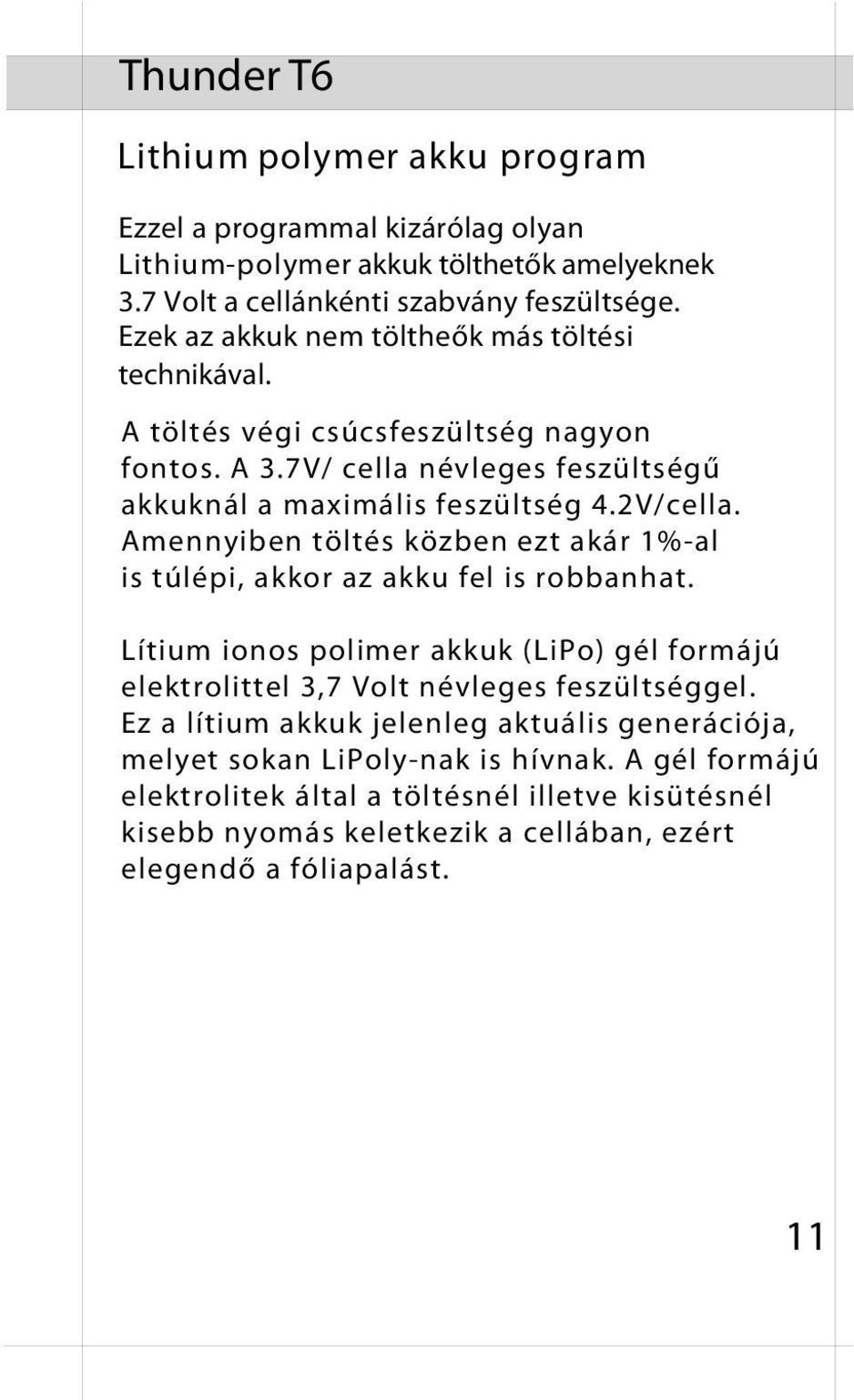

11 Thunder T6 Lithium polymer akku program Ezzel a programmal kizárólag olyan Lithium-polymer akkuk tölthetők amelyeknek 3.7 Volt a cellánkénti szabvány feszültsége. Ezek az akkuk nem töltheők más töltési technikával. A töltés végi csúcsfeszültség nagyon fontos. A 3.7V/ cella névleges feszültségű akkuknál a maximális feszültség 4.2V/cella. Amennyiben töltés közben ezt akár 1%-al is túlépi, akkor az akku fel is robbanhat. Lítium ionos polimer akkuk (LiPo) gél formájú elektrolittel 3,7 Volt névleges feszültséggel. Ez a lítium akkuk jelenleg aktuális generációja, melyet sokan LiPoly-nak is hívnak. A gél formájú elektrolitek által a töltésnél illetve kisütésnél kisebb nyomás keletkezik a cellában, ezért elegendő a fóliapalást. 11

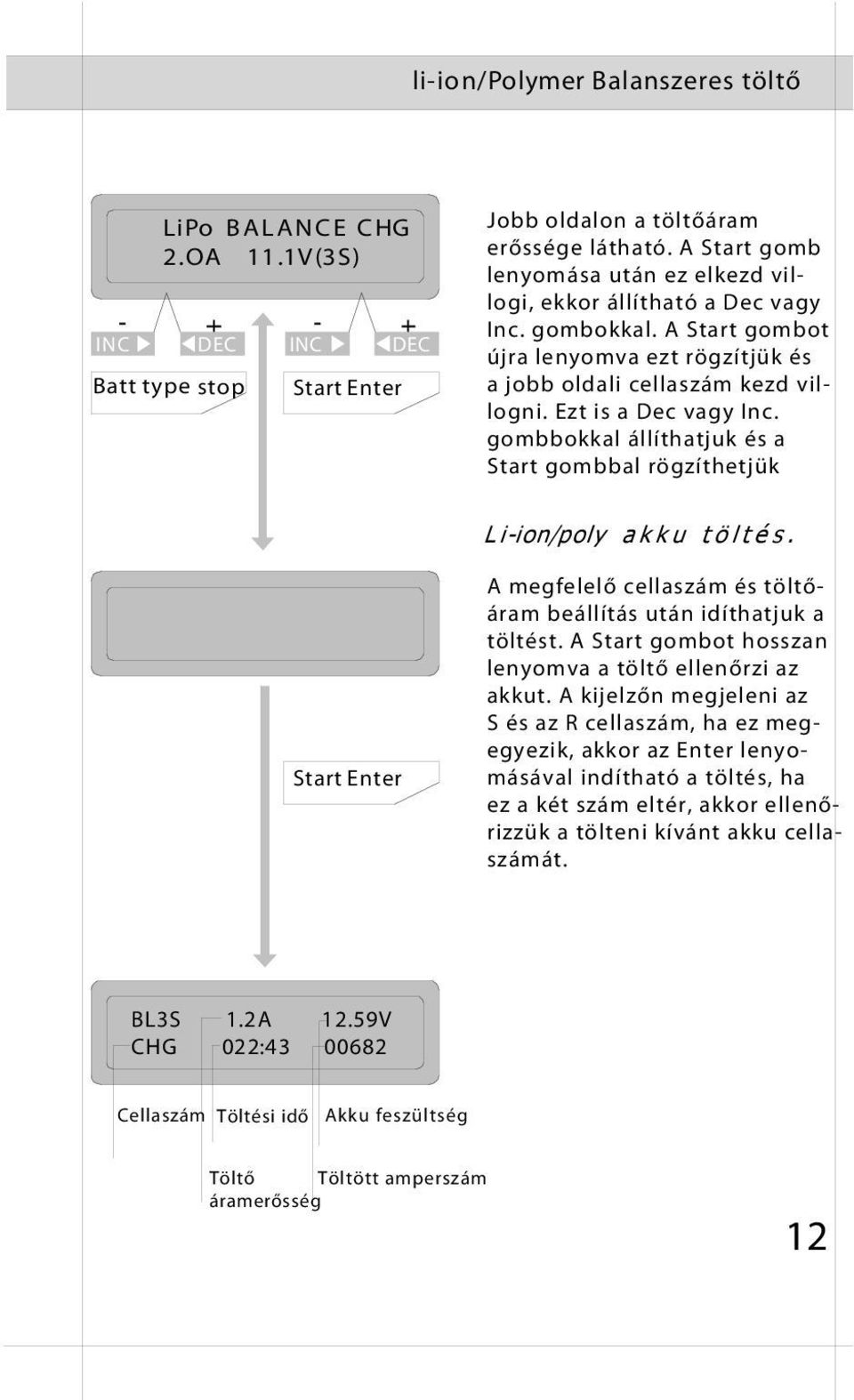

12 li-io n/polymer Balanszeres töltő LiPo BALANCE CHG 2.OA 11.1V(3S) Batt type stop Start Enter Jobb oldalon a töltőáram erőssége látható. A Start gomb lenyomása után ez elkezd villogi, ekkor állítható a Dec vagy Inc. gombokkal. A Start gombot újra lenyomva ezt rögzítjük és a jobb oldali cellaszám kezd villogni. Ezt is a Dec vagy Inc. gombbokkal állíthatjuk és a Start gombbal rögzíthetjük L i-ion/poly akku töltés. S:3SER R:3SER CONFIRM(ENTER) Start Enter A megfelelő cellaszám és töltőáram beállítás után idíthatjuk a töltést. A Start gombot hosszan lenyomva a töltő ellenőrzi az akkut. A kijelzőn megjeleni az S és az R cellaszám, ha ez megegyezik, akkor az Enter lenyomásával indítható a töltés, ha ez a két szám eltér, akkor ellenőrizzük a tölteni kívánt akku cellaszámát. BL3S 1.2A 12.59V CHG 022: Cellaszám Töltési idő Akku feszültség Töltő Töltött amperszám áramerősség 12

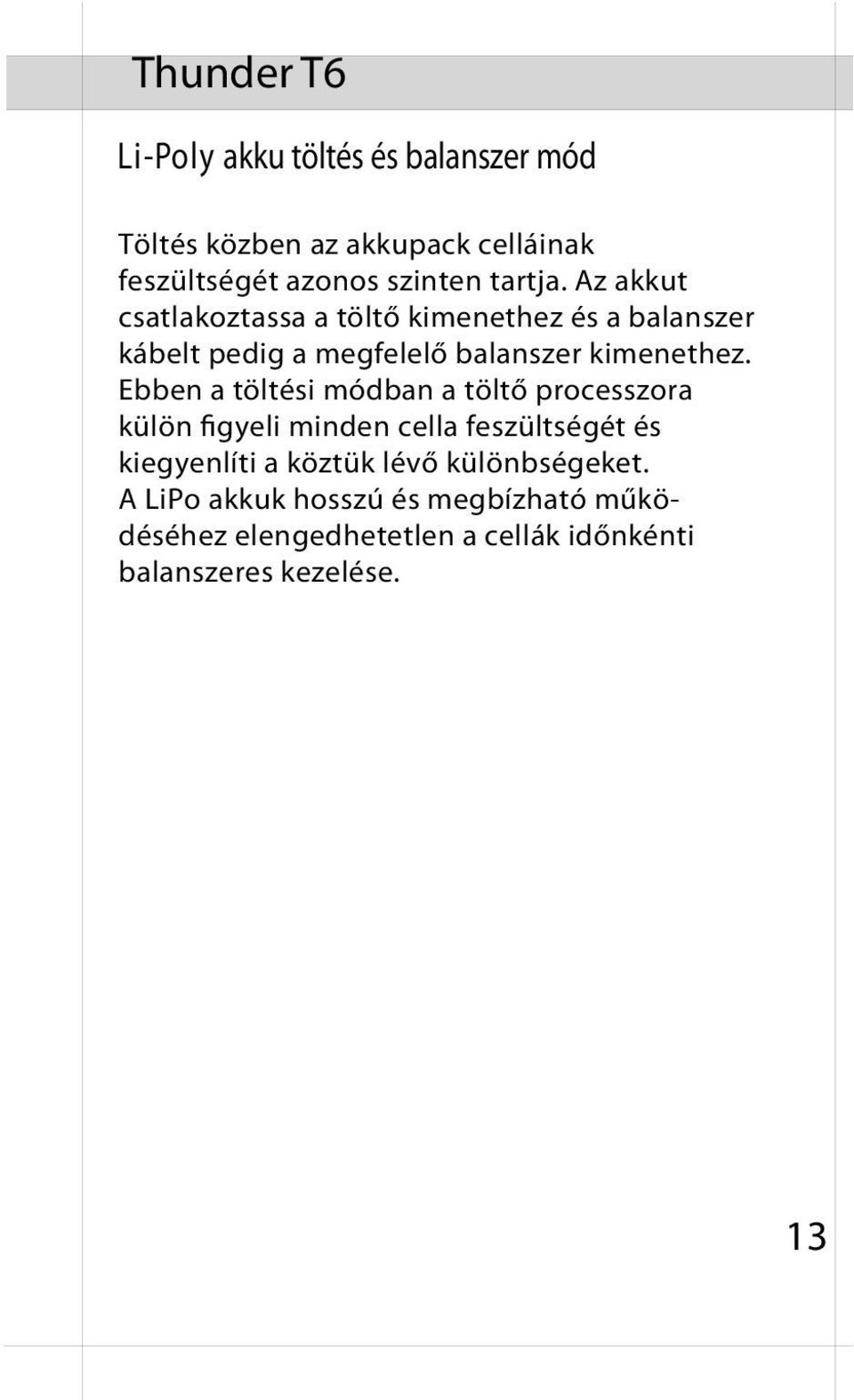

13 Thunder T6 Li-Poly akku töltés és balanszer mód Töltés közben az akkupack celláinak feszültségét azonos szinten tartja. Az akkut csatlakoztassa a töltő kimenethez és a balanszer kábelt pedig a megfelelő balanszer kimenethez. Ebben a töltési módban a töltő processzora külön figyeli minden cella feszültségét és kiegyenlíti a köztük lévő különbségeket. A LiPo akkuk hosszú és megbízható működéséhez elengedhetetlen a cellák időnkénti balanszeres kezelése. 13

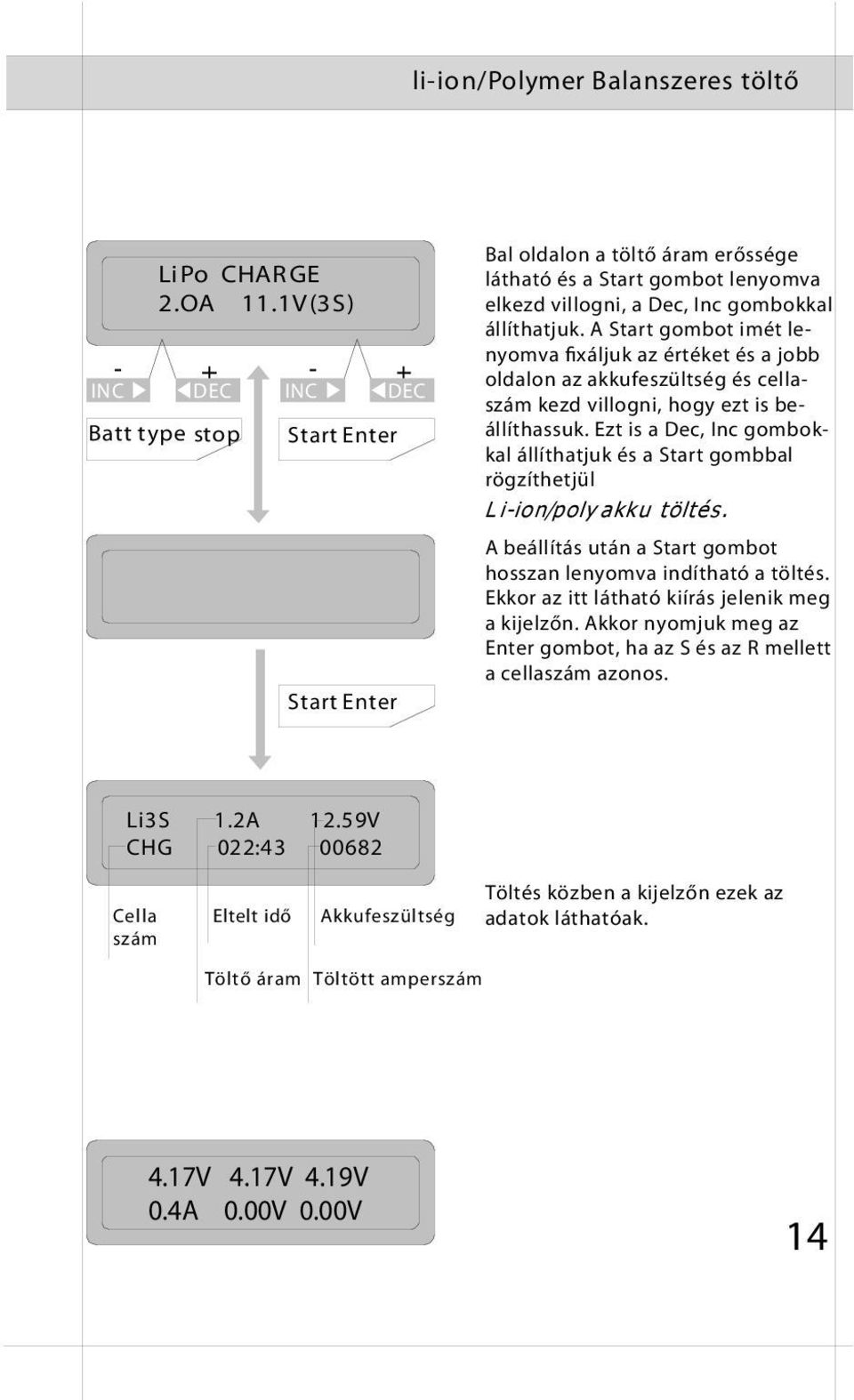

14 li-io n/polymer Balanszeres töltő Li Po CHAR GE 2.OA 11.1V(3S) Batt type stop Start Enter S:3SER R:3SER CONFIRM(ENTER) Start Enter Bal oldalon a töltő áram erőssége látható és a Start gombot lenyomva elkezd villogni, a Dec, Inc gombokkal állíthatjuk. A Start gombot imét lenyomva fixáljuk az értéket és a jobb oldalon az akkufeszültség és cellaszám kezd villogni, hogy ezt is beállíthassuk. Ezt is a Dec, Inc gombokkal állíthatjuk és a Start gombbal rögzíthetjül L i-ion/poly akku töltés. A beállítás után a Start gombot hosszan lenyomva indítható a töltés. Ekkor az itt látható kiírás jelenik meg a kijelzőn. Akkor nyomjuk meg az Enter gombot, ha az S és az R mellett a cellaszám azonos. Li3S 1.2A 12.59V CHG 022: Cella szám Eltelt idő Akkufeszültség Töltés közben a kijelzőn ezek az adatok láthatóak. Töltő áram Töltött amperszám 4.17V 4.17V 4.19V 0.4A 0.00V 0.00V 14

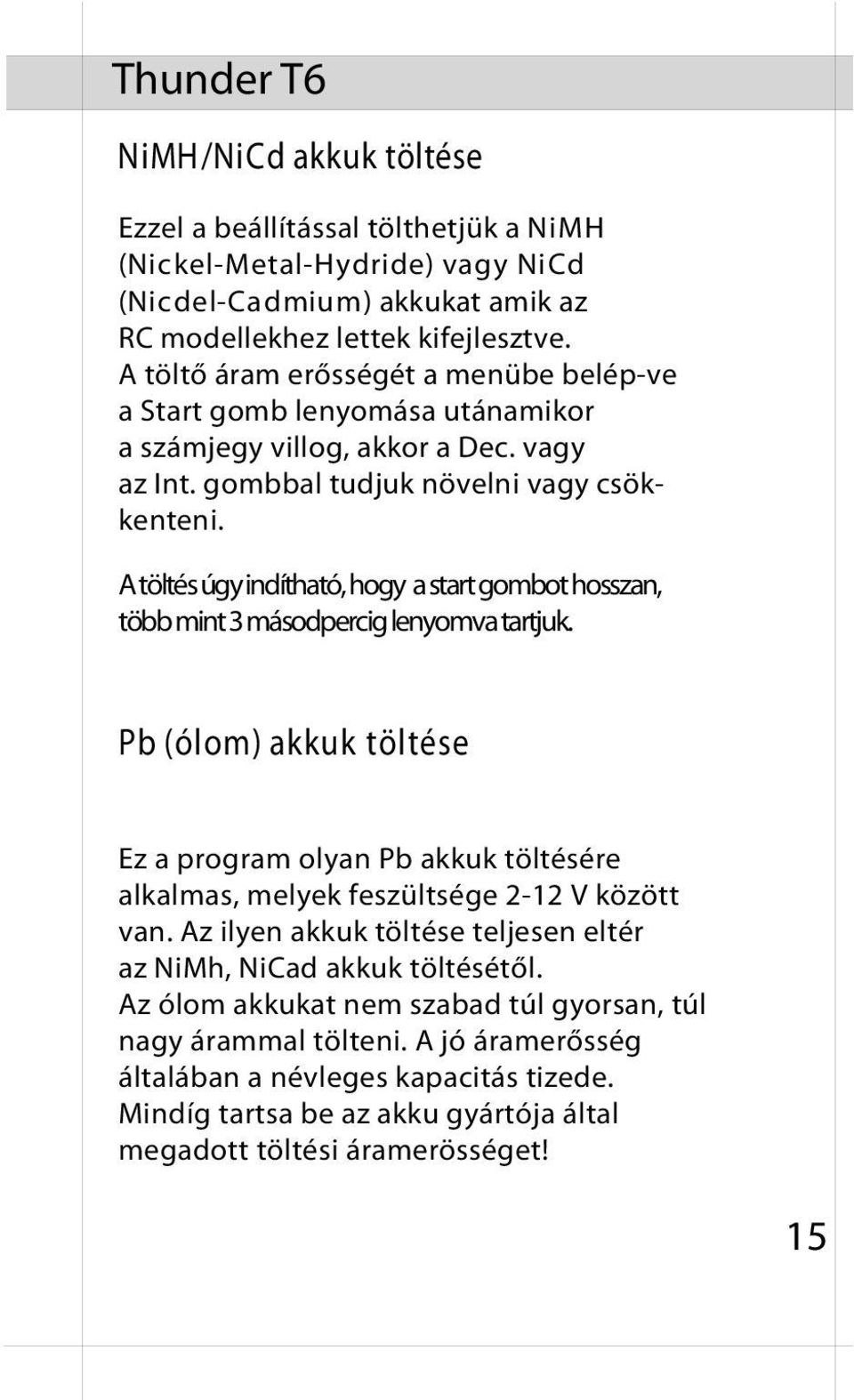

15 Thunder T6 NiMH/NiCd akkuk töltése Ezzel a beállítással tölthetjük a NiMH (Nickel-Metal-Hydride) vagy NiCd (Nicdel-Cadmium) akkukat amik az RC modellekhez lettek kifejlesztve. A töltő áram erősségét a menübe belép-ve a Start gomb lenyomása utánamikor a számjegy villog, akkor a Dec. vagy az Int. gombbal tudjuk növelni vagy csökkenteni. A töltés úgy indítható, hogy a start gombot hosszan, több mint 3 másodpercig lenyomva tartjuk. Pb (ólom) akkuk töltése Ez a program olyan Pb akkuk töltésére alkalmas, melyek feszültsége 2-12 V között van. Az ilyen akkuk töltése teljesen eltér az NiMh, NiCad akkuk töltésétől. Az ólom akkukat nem szabad túl gyorsan, túl nagy árammal tölteni. A jó áramerősség általában a névleges kapacitás tizede. Mindíg tartsa be az akku gyártója által megadott töltési áramerösséget! 15

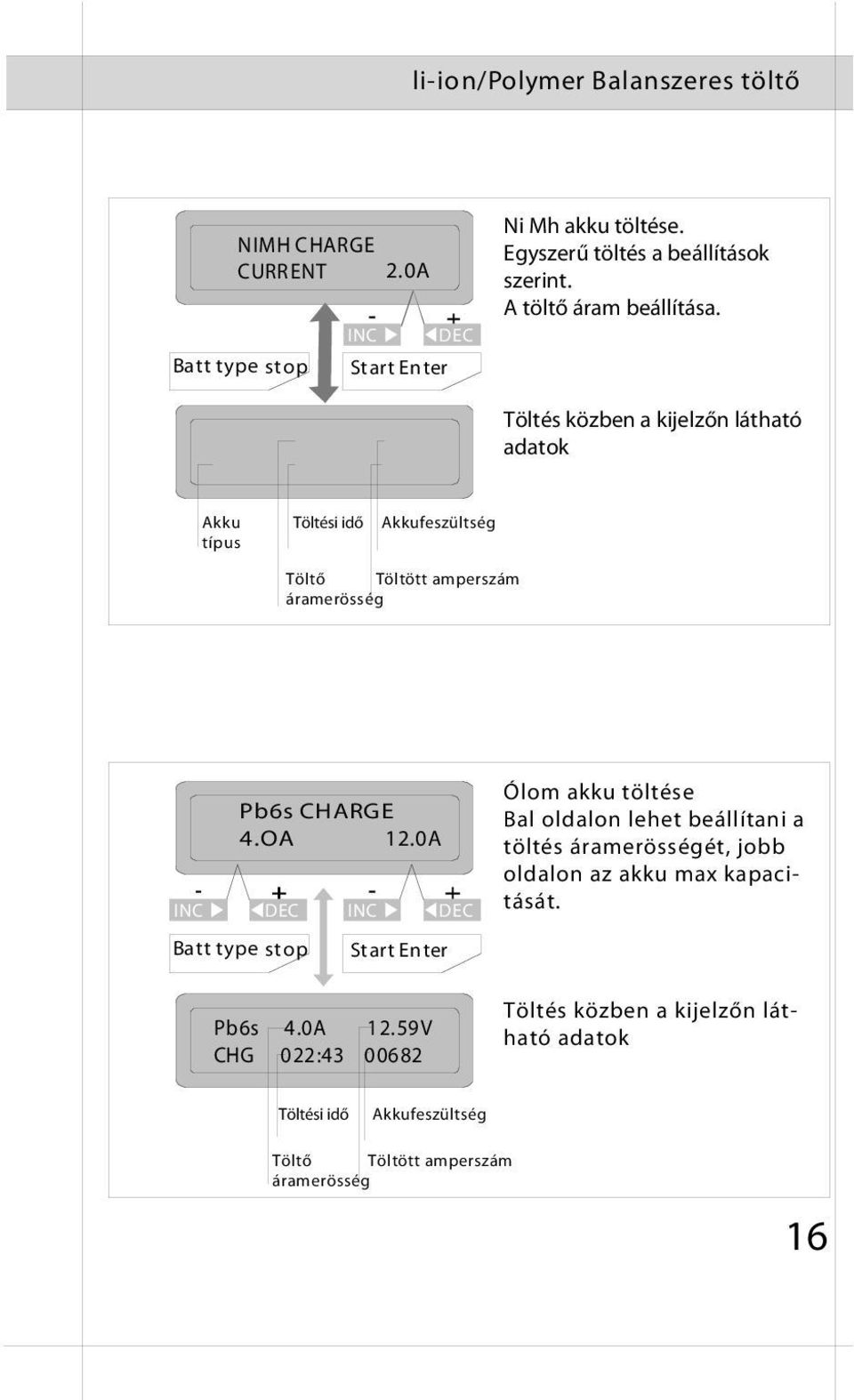

16 li-io n/polymer Balanszeres töltő NIMH C HARGE CURR ENT Batt type stop 2.0A Start Enter NIMH 2.0A 7.42A CHG 022: Ni Mh akku töltése. Egyszerű töltés a beállítások szerint. A töltő áram beállítása. Töltés közben a kijelzőn látható adatok Akku típus Töltési idő Akkufeszültség Töltő Töltött amperszám áramerösség Pb6s CHARGE 4.OA 12.0A Batt type stop Start Enter Pb6s 4.0A V CHG 022: Ólom akku töltése Bal oldalon lehet beállítani a töltés áramerösségét, jobb oldalon az akku max kapacitását. Töltés közben a kijelzőn látható adatok Töltési idő Akkufeszültség Töltő Töltött amperszám áramerösség 16

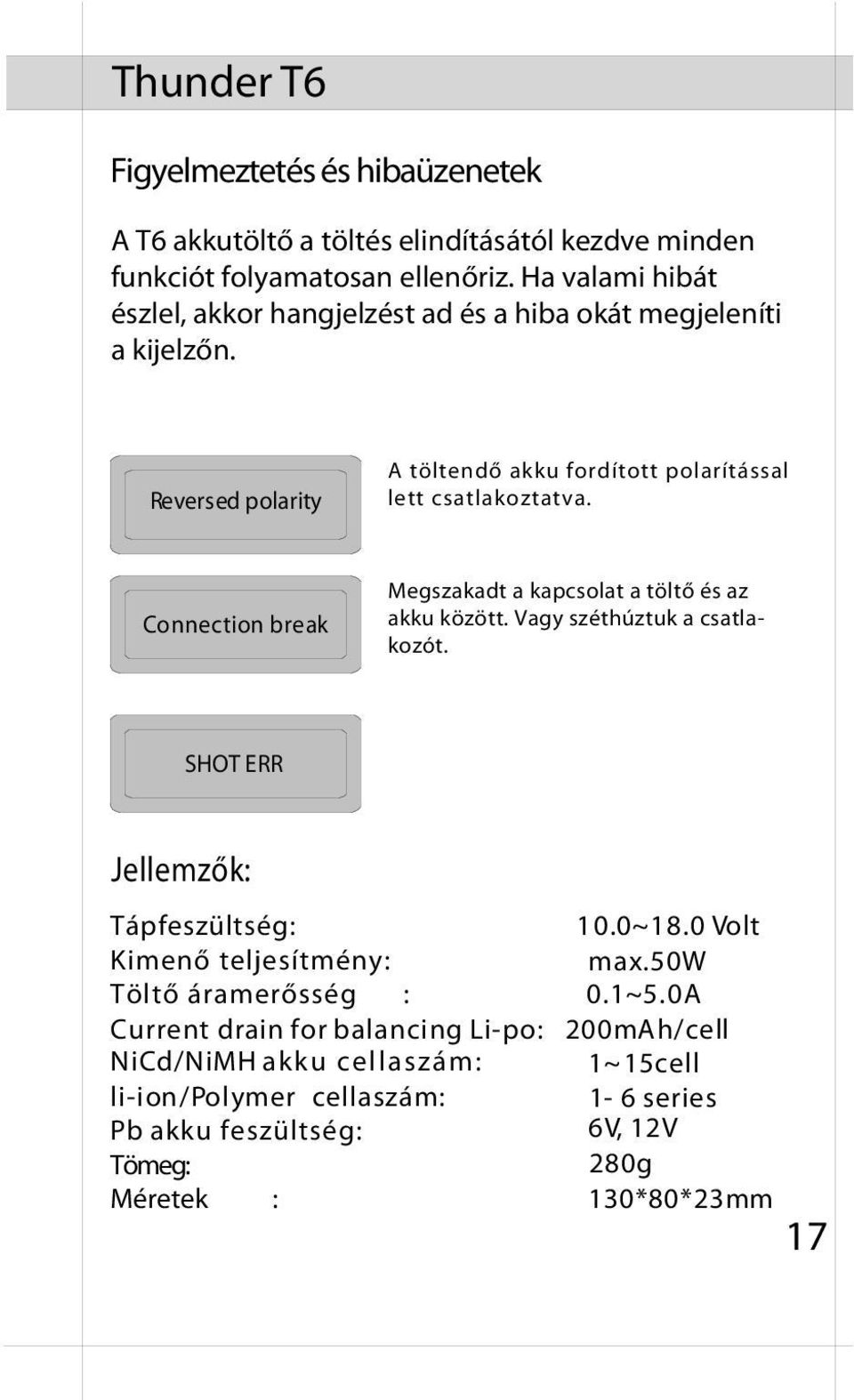

17 Thunder T6 Figyelmeztetés és hibaüzenetek A T6 akkutöltő a töltés elindításától kezdve minden funkciót folyamatosan ellenőriz. Ha valami hibát észlel, akkor hangjelzést ad és a hiba okát megjeleníti a kijelzőn. Reversed polarity A töltendő akku fordított polarítással lett csatlakoztatva. Connection break Megszakadt a kapcsolat a töltő és az akku között. Vagy széthúztuk a csatlakozót. SHOT ERR Jellemzők: Tápfeszültség: 10.0~18.0 Volt Kimenő teljesítmény: max.50w Töltő áramerősség : 0.1~5.0A Current drain for balancing Li-po: 200mAh/cell NiCd/NiMH akku cellaszám: 1~ 15cell li-ion/polymer cellaszám: 1-6series Pb akku feszültség: 6V, 12V Tömeg: 280g Méretek : 130*80*23mm 17

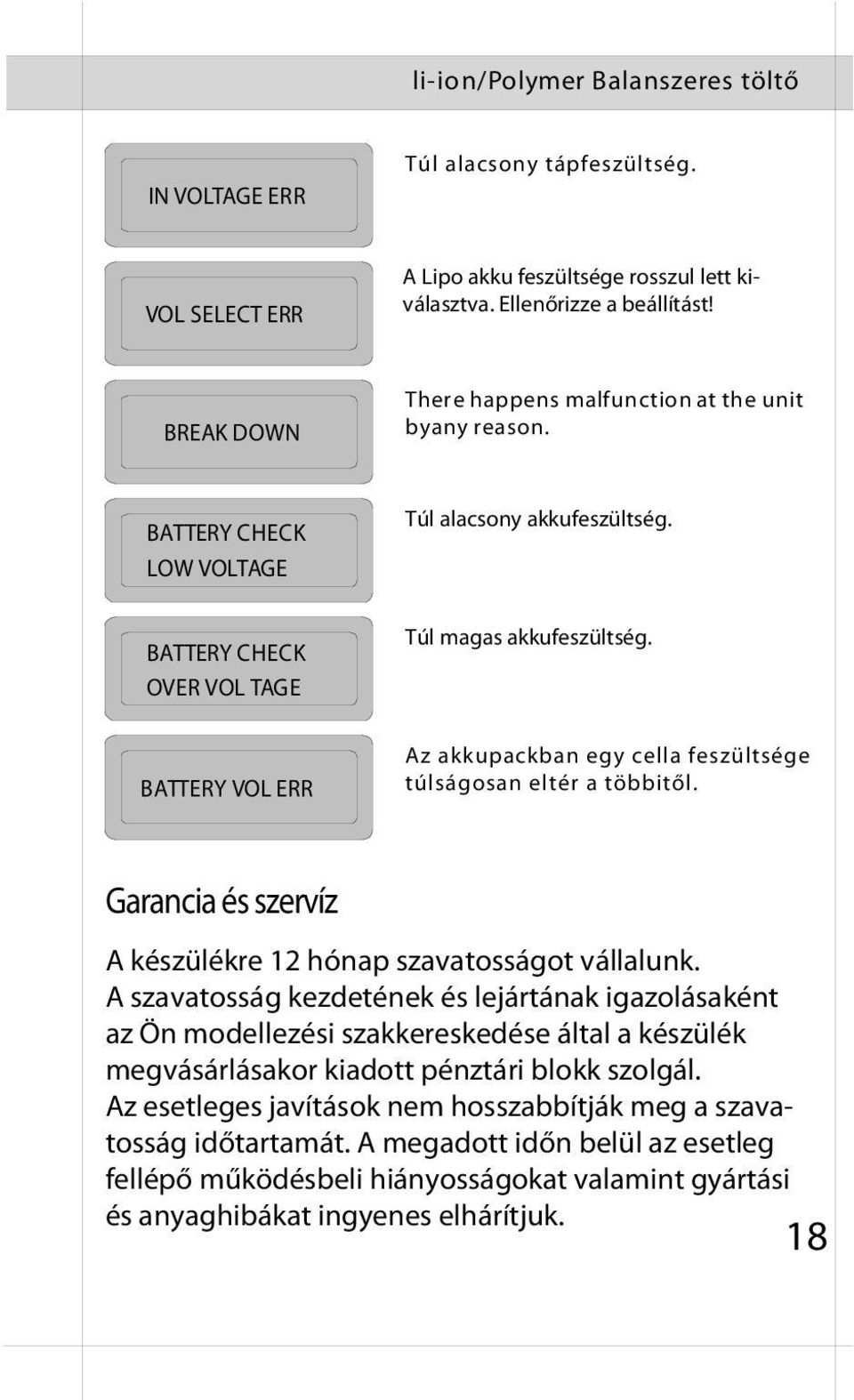

18 li-io n/polymer Balanszeres töltő IN VOLTAGE ERR Túl alacsony tápfeszültség. VOL SELECT ERR A Lipo akku feszültsége rosszul lett kiválasztva. Ellenőrizze a beállítást! BREAK DOWN There happens malfunction at the unit byany reason. BATTERY CHECK LOW VOLTAGE Túl alacsony akkufeszültség. BATTERY CHECK OVER VOL TAGE Túl magas akkufeszültség. BATTERY VOL ERR Az akkupackban egy cella feszültsége túlságosan eltér a többitől. Garancia és szervíz A készülékre 12 hónap szavatosságot vállalunk. A szavatosság kezdetének és lejártának igazolásaként az Ön modellezési szakkereskedése által a készülék megvásárlásakor kiadott pénztári blokk szolgál. Az esetleges javítások nem hosszabbítják meg a szavatosság időtartamát. A megadott időn belül az esetleg fellépő működésbeli hiányosságokat valamint gyártási és anyaghibákat ingyenes elhárítjuk. 18
