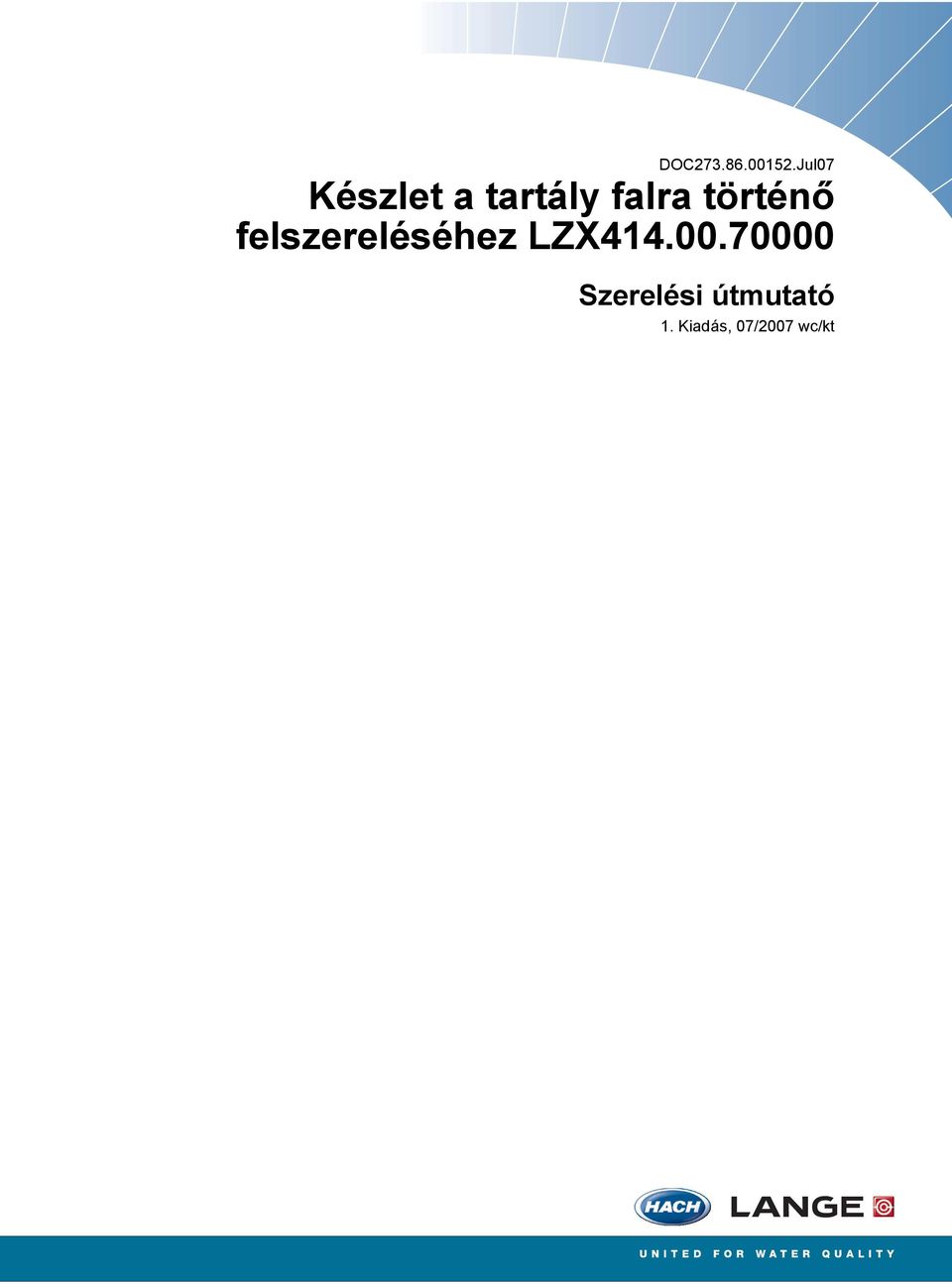

DOC Jul07 Készlet a tartály falra történő felszereléséhez LZX Szerelési útmutató. 1. Kiadás, 07/2007 wc/kt

Átírás

1 DOC Jul07 Készlet a tartály falra történő felszereléséhez LZX Szerelési útmutató 1. Kiadás, 07/2007 wc/kt

2 HACH LANGE GmbH, Minden jog fenntartva. Németországban nyomtatva.

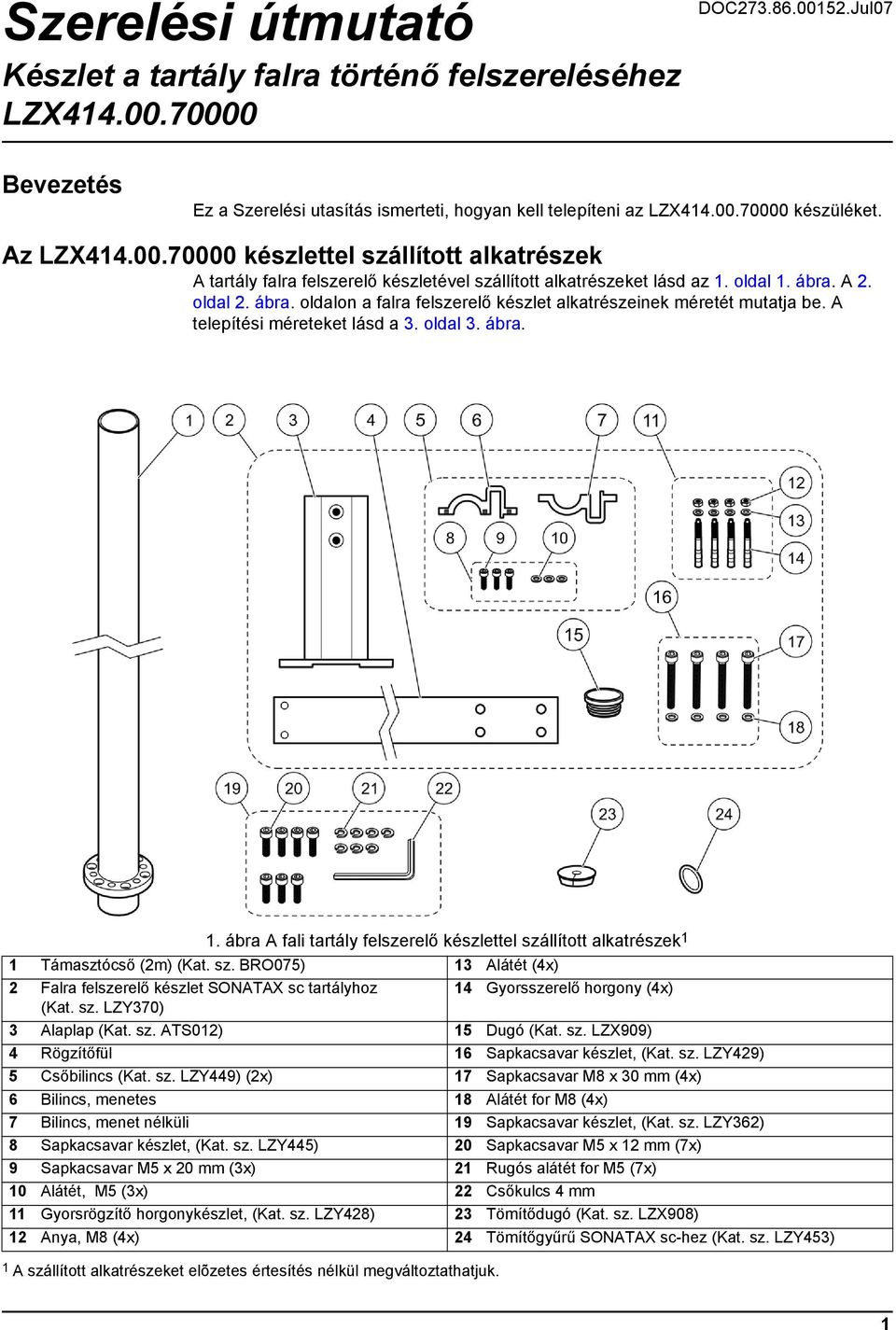

3 Szerelési útmutató Készlet a tartály falra történő felszereléséhez LZX DOC Jul07 Bevezetés Ez a Szerelési utasítás ismerteti, hogyan kell telepíteni az LZX készüléket. Az LZX készlettel szállított alkatrészek A tartály falra felszerelő készletével szállított alkatrészeket lásd az 1. oldal 1. ábra. A 2. oldal 2. ábra. oldalon a falra felszerelő készlet alkatrészeinek méretét mutatja be. A telepítési méreteket lásd a 3. oldal 3. ábra. 1. ábra A fali tartály felszerelő készlettel szállított alkatrészek 1 1 Támasztócső (2m) (Kat. sz. BRO075) 13 Alátét (4x) 2 Falra felszerelő készlet SONATAX sc tartályhoz 14 Gyorsszerelő horgony (4x) (Kat. sz. LZY370) 3 Alaplap (Kat. sz. ATS012) 15 Dugó (Kat. sz. LZX909) 4 Rögzítőfül 16 Sapkacsavar készlet, (Kat. sz. LZY429) 5 Csőbilincs (Kat. sz. LZY449) (2x) 17 Sapkacsavar M8 x 30 mm (4x) 6 Bilincs, menetes 18 Alátét for M8 (4x) 7 Bilincs, menet nélküli 19 Sapkacsavar készlet, (Kat. sz. LZY362) 8 Sapkacsavar készlet, (Kat. sz. LZY445) 20 Sapkacsavar M5 x 12 mm (7x) 9 Sapkacsavar M5 x 20 mm (3x) 21 Rugós alátét for M5 (7x) 10 Alátét, M5 (3x) 22 Csőkulcs 4 mm 11 Gyorsrögzítő horgonykészlet, (Kat. sz. LZY428) 23 Tömítődugó (Kat. sz. LZX908) 12 Anya, M8 (4x) 24 Tömítőgyűrű SONATAX sc-hez (Kat. sz. LZY453) 1 A szállított alkatrészeket elõzetes értesítés nélkül megváltoztathatjuk. 1

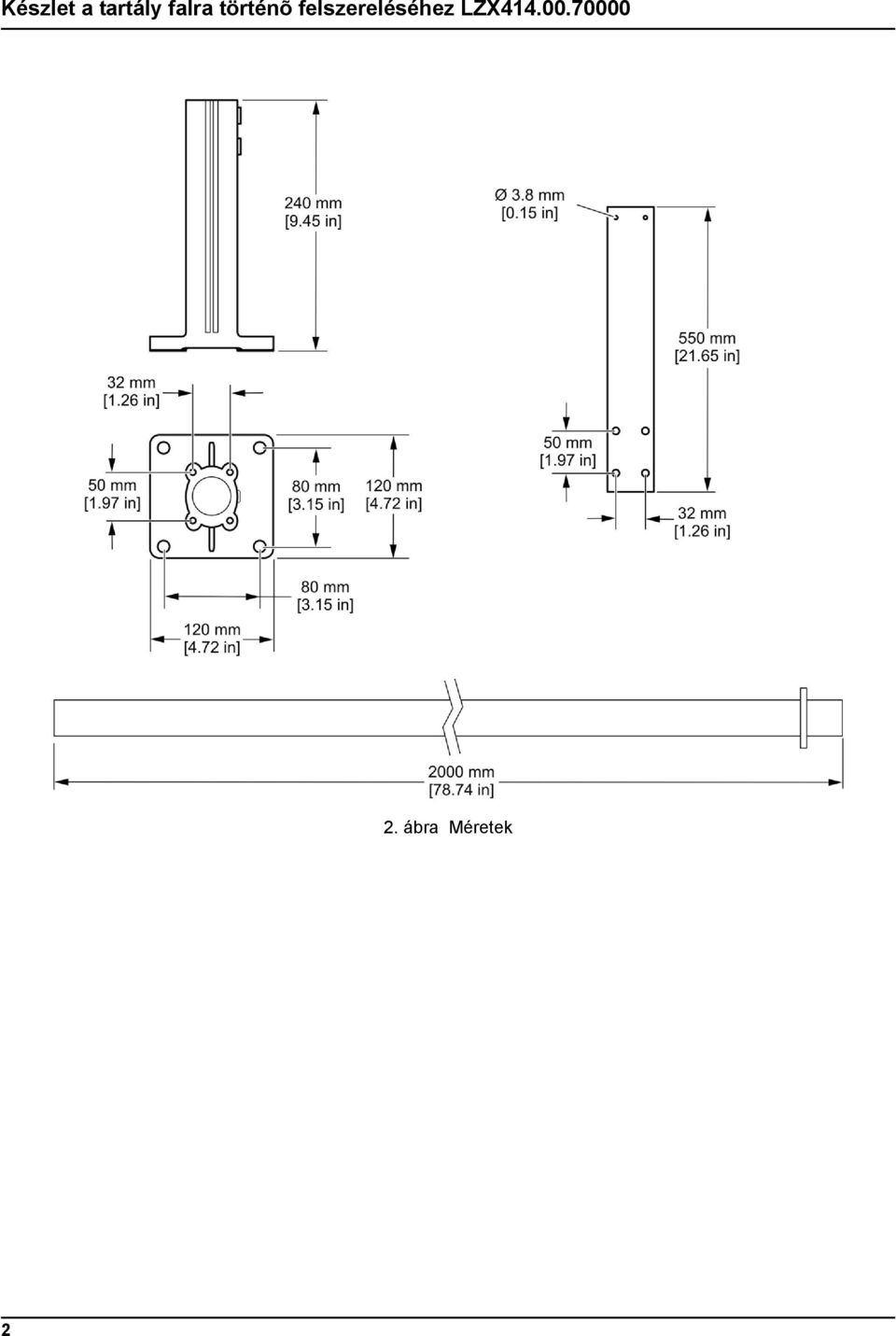

4 2. ábra Méretek 2

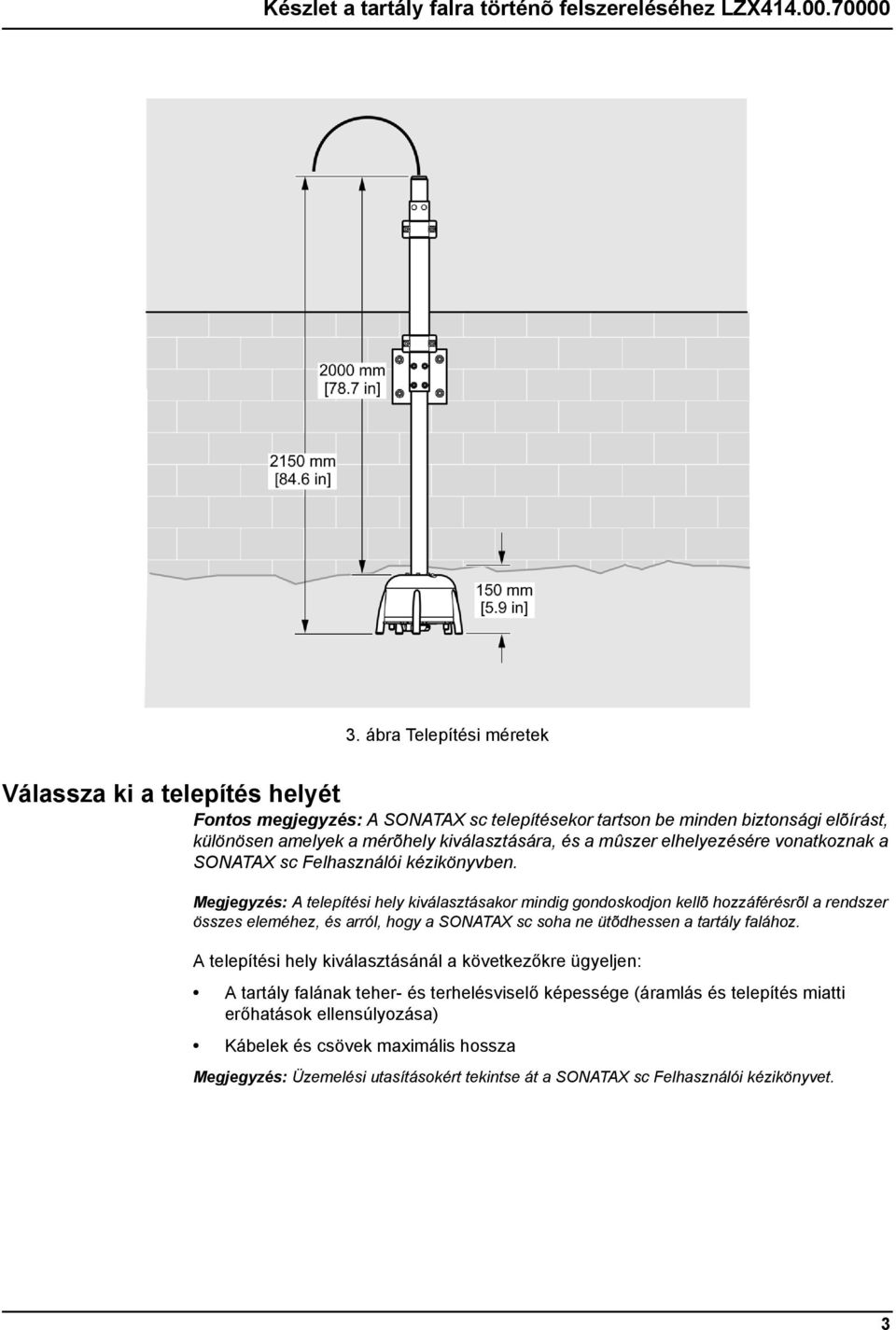

5 3. ábra Telepítési méretek Válassza ki a telepítés helyét Fontos megjegyzés: A SONATAX sc telepítésekor tartson be minden biztonsági elõírást, különösen amelyek a mérõhely kiválasztására, és a mûszer elhelyezésére vonatkoznak a SONATAX sc Felhasználói kézikönyvben. Megjegyzés: A telepítési hely kiválasztásakor mindig gondoskodjon kellõ hozzáférésrõl a rendszer összes eleméhez, és arról, hogy a SONATAX sc soha ne ütõdhessen a tartály falához. A telepítési hely kiválasztásánál a következőkre ügyeljen: A tartály falának teher- és terhelésviselő képessége (áramlás és telepítés miatti erőhatások ellensúlyozása) Kábelek és csövek maximális hossza Megjegyzés: Üzemelési utasításokért tekintse át a SONATAX sc Felhasználói kézikönyvet. 3

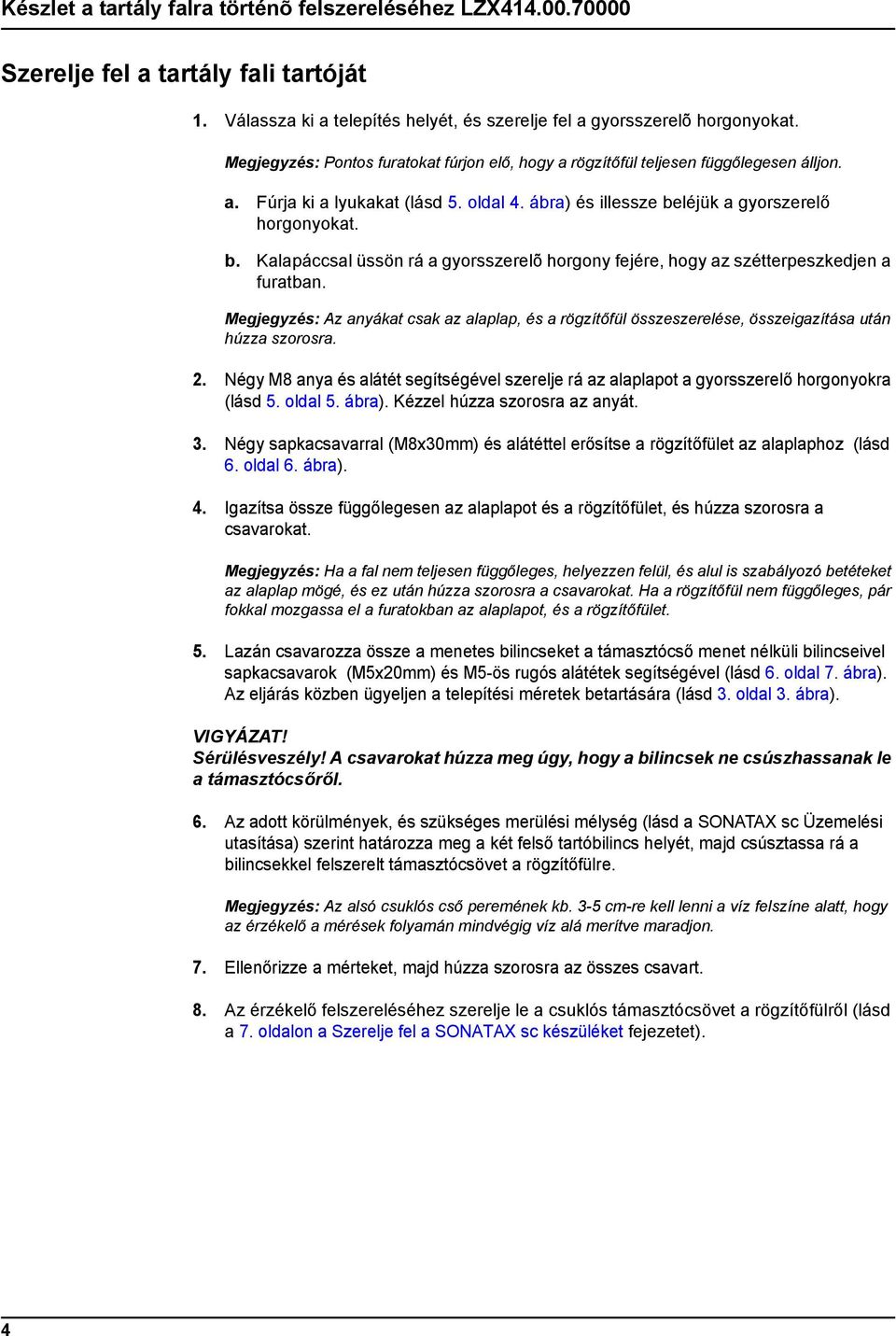

6 Szerelje fel a tartály fali tartóját 1. Válassza ki a telepítés helyét, és szerelje fel a gyorsszerelõ horgonyokat. Megjegyzés: Pontos furatokat fúrjon elő, hogy a rögzítőfül teljesen függőlegesen álljon. a. Fúrja ki a lyukakat (lásd 5. oldal 4. ábra) és illessze beléjük a gyorszerelő horgonyokat. b. Kalapáccsal üssön rá a gyorsszerelõ horgony fejére, hogy az szétterpeszkedjen a furatban. Megjegyzés: Az anyákat csak az alaplap, és a rögzítőfül összeszerelése, összeigazítása után húzza szorosra. 2. Négy M8 anya és alátét segítségével szerelje rá az alaplapot a gyorsszerelő horgonyokra (lásd 5. oldal 5. ábra). Kézzel húzza szorosra az anyát. 3. Négy sapkacsavarral (M8x30mm) és alátéttel erősítse a rögzítőfület az alaplaphoz (lásd 6. oldal 6. ábra). 4. Igazítsa össze függőlegesen az alaplapot és a rögzítőfület, és húzza szorosra a csavarokat. Megjegyzés: Ha a fal nem teljesen függőleges, helyezzen felül, és alul is szabályozó betéteket az alaplap mögé, és ez után húzza szorosra a csavarokat. Ha a rögzítőfül nem függőleges, pár fokkal mozgassa el a furatokban az alaplapot, és a rögzítőfület. 5. Lazán csavarozza össze a menetes bilincseket a támasztócső menet nélküli bilincseivel sapkacsavarok (M5x20mm) és M5-ös rugós alátétek segítségével (lásd 6. oldal 7. ábra). Az eljárás közben ügyeljen a telepítési méretek betartására (lásd 3. oldal 3. ábra). VIGYÁZAT! Sérülésveszély! A csavarokat húzza meg úgy, hogy a bilincsek ne csúszhassanak le a támasztócsőről. 6. Az adott körülmények, és szükséges merülési mélység (lásd a SONATAX sc Üzemelési utasítása) szerint határozza meg a két felső tartóbilincs helyét, majd csúsztassa rá a bilincsekkel felszerelt támasztócsövet a rögzítőfülre. Megjegyzés: Az alsó csuklós cső peremének kb. 3-5 cm-re kell lenni a víz felszíne alatt, hogy az érzékelő a mérések folyamán mindvégig víz alá merítve maradjon. 7. Ellenőrizze a mérteket, majd húzza szorosra az összes csavart. 8. Az érzékelő felszereléséhez szerelje le a csuklós támasztócsövet a rögzítőfülről (lásd a 7. oldalon a Szerelje fel a SONATAX sc készüléket fejezetet). 4

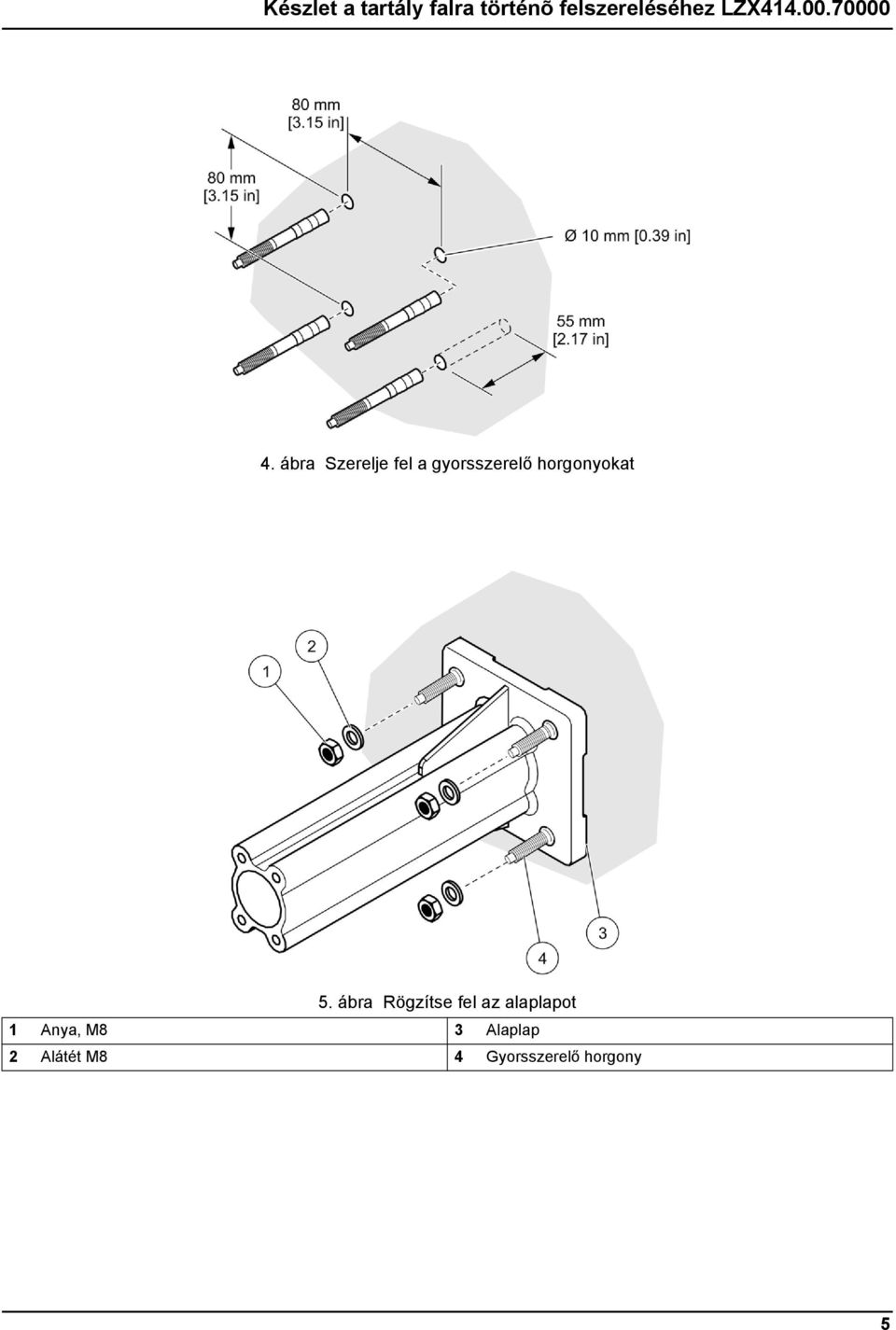

7 4. ábra Szerelje fel a gyorsszerelő horgonyokat 5. ábra Rögzítse fel az alaplapot 1 Anya, M8 3 Alaplap 2 Alátét M8 4 Gyorsszerelő horgony 5

8 6. ábra Szerelje fel a rögzítőfület 1 Sapkacsavar M8 x 30 mm 4 Gyorsszerelő horgony 2 Alátét 5 Alaplap 3 Rögzítőfül 7. ábra Szerelje fel a bilincsekkel ellátott támasztócsövet 1 Menetes csőbilincs 3 Menet nélküli bilincs 2 Támasztócső 6

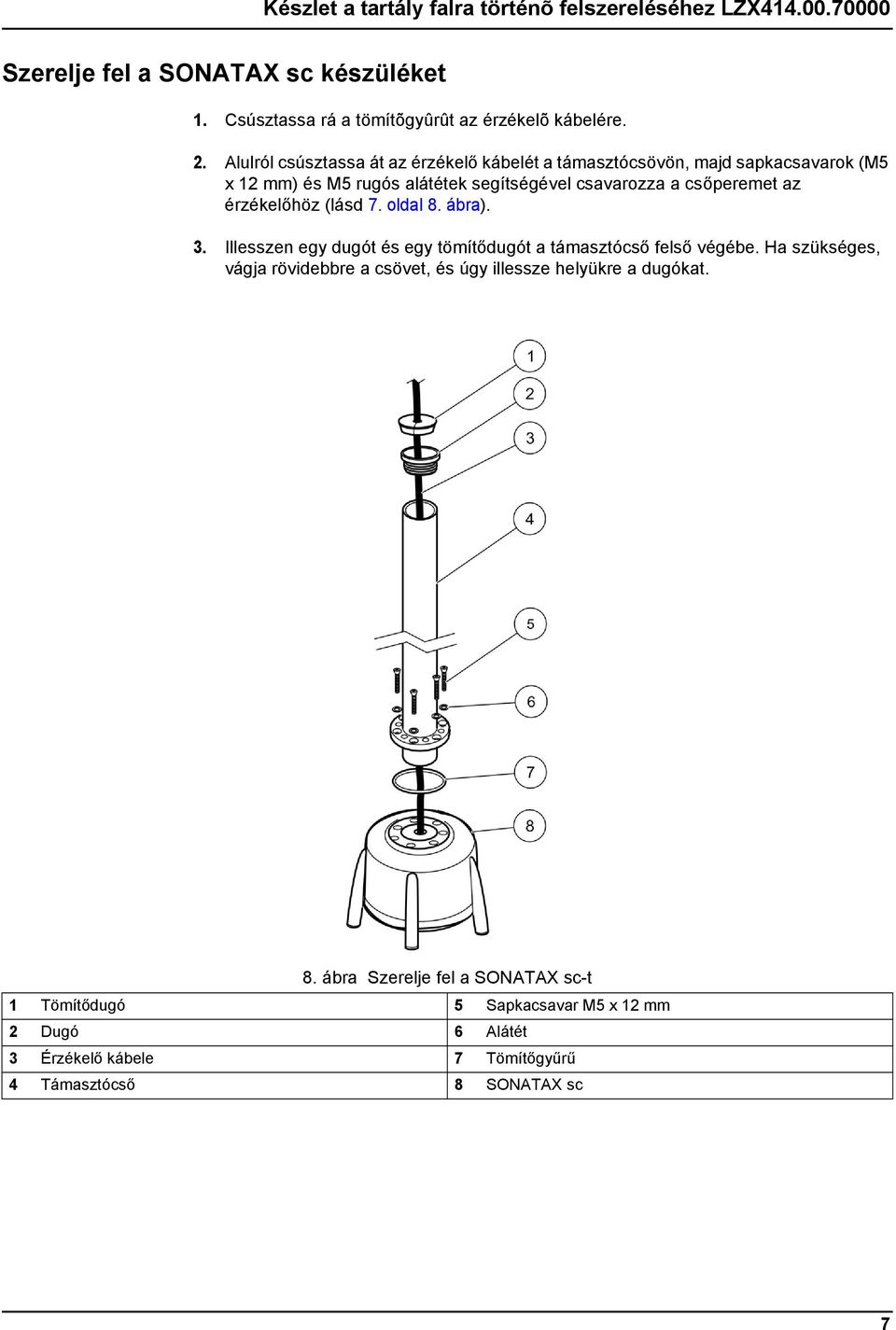

9 Szerelje fel a SONATAX sc készüléket 1. Csúsztassa rá a tömítõgyûrût az érzékelõ kábelére. 2. Alulról csúsztassa át az érzékelő kábelét a támasztócsövön, majd sapkacsavarok (M5 x 12 mm) és M5 rugós alátétek segítségével csavarozza a csőperemet az érzékelőhöz (lásd 7. oldal 8. ábra). 3. Illesszen egy dugót és egy tömítődugót a támasztócső felső végébe. Ha szükséges, vágja rövidebbre a csövet, és úgy illessze helyükre a dugókat. 8. ábra Szerelje fel a SONATAX sc-t 1 Tömítődugó 5 Sapkacsavar M5 x 12 mm 2 Dugó 6 Alátét 3 Érzékelő kábele 7 Tömítőgyűrű 4 Támasztócső 8 SONATAX sc 7

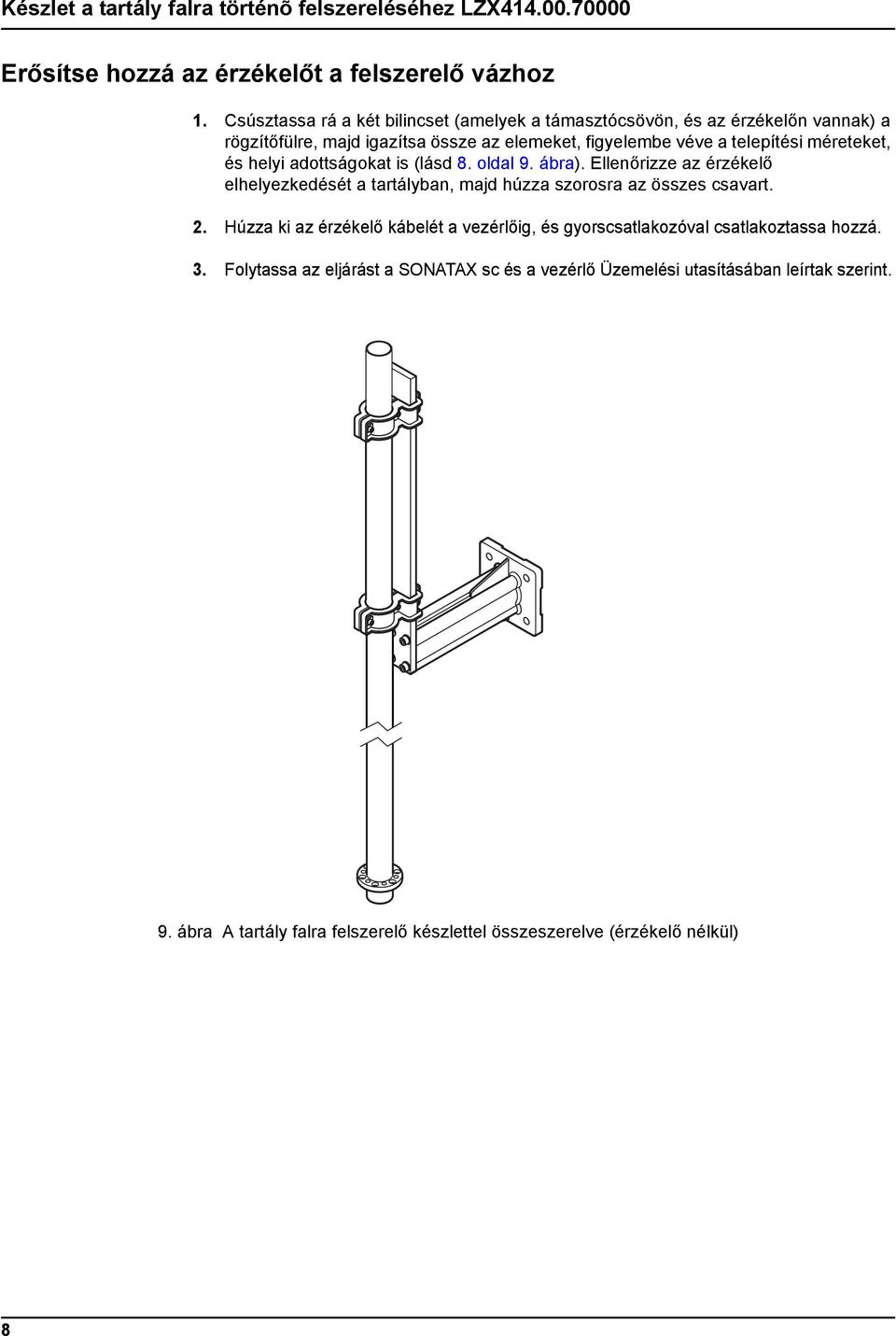

10 Erősítse hozzá az érzékelőt a felszerelő vázhoz 1. Csúsztassa rá a két bilincset (amelyek a támasztócsövön, és az érzékelőn vannak) a rögzítőfülre, majd igazítsa össze az elemeket, figyelembe véve a telepítési méreteket, és helyi adottságokat is (lásd 8. oldal 9. ábra). Ellenőrizze az érzékelő elhelyezkedését a tartályban, majd húzza szorosra az összes csavart. 2. Húzza ki az érzékelő kábelét a vezérlőig, és gyorscsatlakozóval csatlakoztassa hozzá. 3. Folytassa az eljárást a SONATAX sc és a vezérlő Üzemelési utasításában leírtak szerint. 9. ábra A tartály falra felszerelő készlettel összeszerelve (érzékelő nélkül) 8

11 Cserealkatrészek és tartozékok Megnevezés Mennyiség Kat. sz. Alaplap 1 ATS012 Csőbilincs 1 LZY449 Támasztócső (2m) 1 BRO075 Dugó 1 LZX909 Tömítőgyűrű 1 LZY453 Tömítődugó 1 LZX908 Sapkacsavar készlet, M5 x 12 mm 1 LZY362 Sapkacsavar készlet, M5 x 20 mm 1 LZY445 Sapkacsavar készlet, M8 x 30 mm 1 LZY429 Gyorsrögzítő horgonykészlet, 1 LZY428 Falra felszerelő készlet SONATAX sc tartályhoz 1 LZY370 9

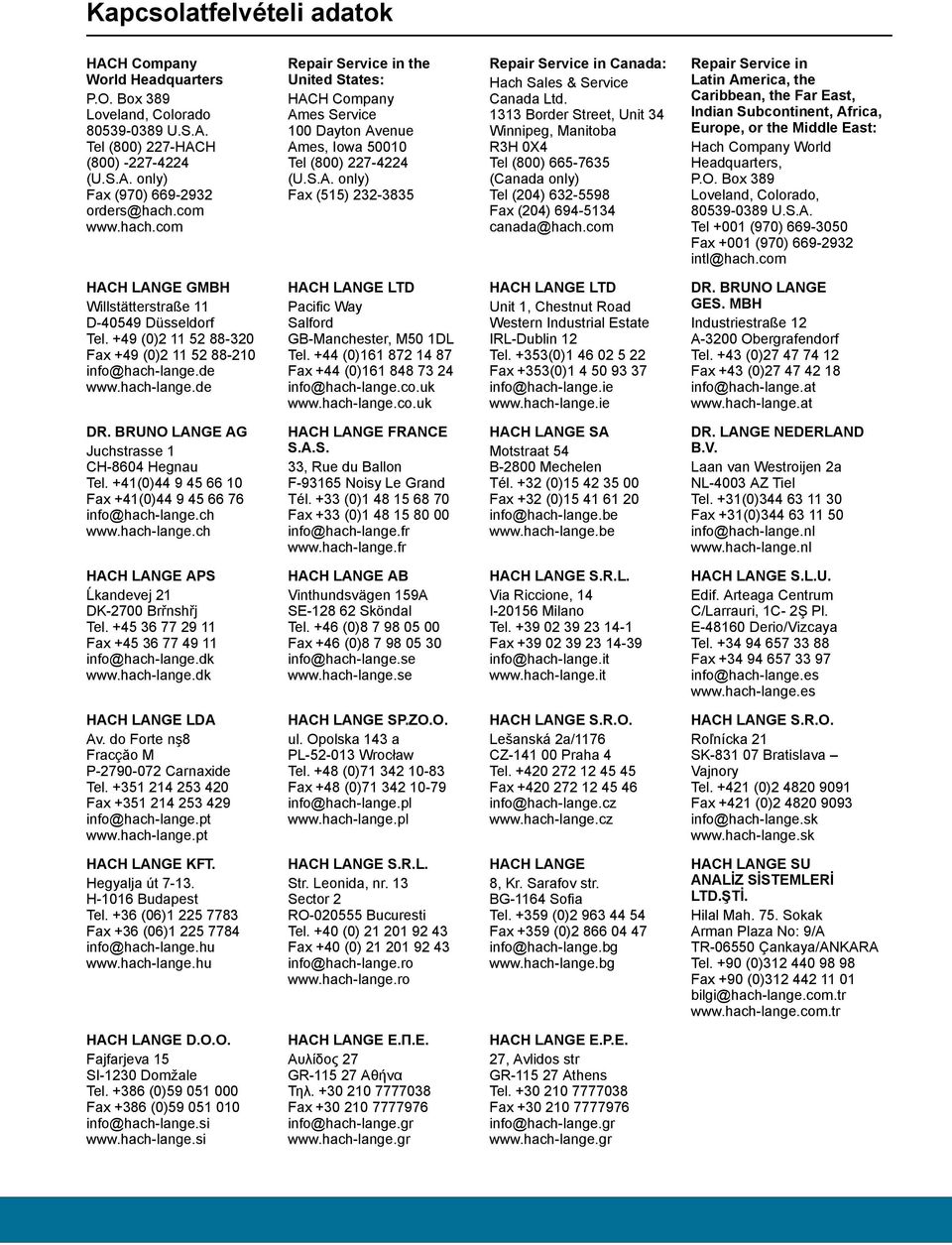

12 Kapcsolatfelvételi adatok HACH Company World Headquarters P.O. Box 389 Loveland, Colorado U.S.A. Tel (800) 227-HACH (800) (U.S.A. only) Fax (970) Repair Service in the United States: HACH Company Ames Service 100 Dayton Avenue Ames, Iowa Tel (800) (U.S.A. only) Fax (515) Repair Service in Canada: Hach Sales & Service Canada Ltd Border Street, Unit 34 Winnipeg, Manitoba R3H 0X4 Tel (800) (Canada only) Tel (204) Fax (204) Repair Service in Latin America, the Caribbean, the Far East, Indian Subcontinent, Africa, Europe, or the Middle East: Hach Company World Headquarters, P.O. Box 389 Loveland, Colorado, U.S.A. Tel +001 (970) Fax +001 (970) HACH LANGE GMBH Willstätterstraße 11 D Düsseldorf Tel. +49 (0) Fax +49 (0) HACH LANGE LTD Pacific Way Salford GB-Manchester, M50 1DL Tel. +44 (0) Fax +44 (0) HACH LANGE LTD Unit 1, Chestnut Road Western Industrial Estate IRL-Dublin 12 Tel. +353(0) Fax +353(0) info@hach-lange.ie DR. BRUNO LANGE GES. MBH Industriestraße 12 A-3200 Obergrafendorf Tel. +43 (0) Fax +43 (0) info@hach-lange.at DR. BRUNO LANGE AG Juchstrasse 1 CH-8604 Hegnau Tel. +41(0) Fax +41(0) info@hach-lange.ch HACH LANGE FRANCE S.A.S. 33, Rue du Ballon F Noisy Le Grand Tél. +33 (0) Fax +33 (0) info@hach-lange.fr HACH LANGE SA Motstraat 54 B-2800 Mechelen Tél. +32 (0) Fax +32 (0) info@hach-lange.be DR. LANGE NEDERLAND B.V. Laan van Westroijen 2a NL-4003 AZ Tiel Tel. +31(0) Fax +31(0) info@hach-lange.nl HACH LANGE APS Ĺkandevej 21 DK-2700 Brřnshřj Tel Fax info@hach-lange.dk HACH LANGE AB Vinthundsvägen 159A SE Sköndal Tel. +46 (0) Fax +46 (0) info@hach-lange.se HACH LANGE S.R.L. Via Riccione, 14 I Milano Tel Fax info@hach-lange.it HACH LANGE S.L.U. Edif. Arteaga Centrum C/Larrauri, 1C- 2Ş Pl. E Derio/Vizcaya Tel Fax info@hach-lange.es HACH LANGE LDA Av. do Forte nş8 Fracçăo M P Carnaxide Tel Fax info@hach-lange.pt HACH LANGE SP.ZO.O. ul. Opolska 143 a PL Wrocław Tel. +48 (0) Fax +48 (0) info@hach-lange.pl HACH LANGE S.R.O. Lešanská 2a/1176 CZ Praha 4 Tel Fax info@hach-lange.cz HACH LANGE S.R.O. Roľnícka 21 SK Bratislava Vajnory Tel (0) Fax +421 (0) info@hach-lange.sk HACH LANGE KFT. Hegyalja út H-1016 Budapest Tel. +36 (06) Fax +36 (06) info@hach-lange.hu HACH LANGE S.R.L. Str. Leonida, nr. 13 Sector 2 RO Bucuresti Tel. +40 (0) Fax +40 (0) info@hach-lange.ro HACH LANGE 8, Kr. Sarafov str. BG-1164 Sofia Tel (0) Fax +359 (0) info@hach-lange.bg HACH LANGE SU ANALİZ SİSTEMLERİ LTD.ŞTİ. Hilal Mah. 75. Sokak Arman Plaza No: 9/A TR Çankaya/ANKARA Tel. +90 (0) Fax +90 (0) bilgi@hach-lange.com.tr HACH LANGE D.O.O. Fajfarjeva 15 SI-1230 Domžale Tel (0) Fax +386 (0) info@hach-lange.si ΗΑCH LANGE E.Π.Ε. Αυλίδος 27 GR Αθήνα Τηλ Fax info@hach-lange.gr HACH LANGE E.P.E. 27, Avlidos str GR Athens Tel Fax info@hach-lange.gr
