1 Az új Intelligens Touch Manager DCM601A51

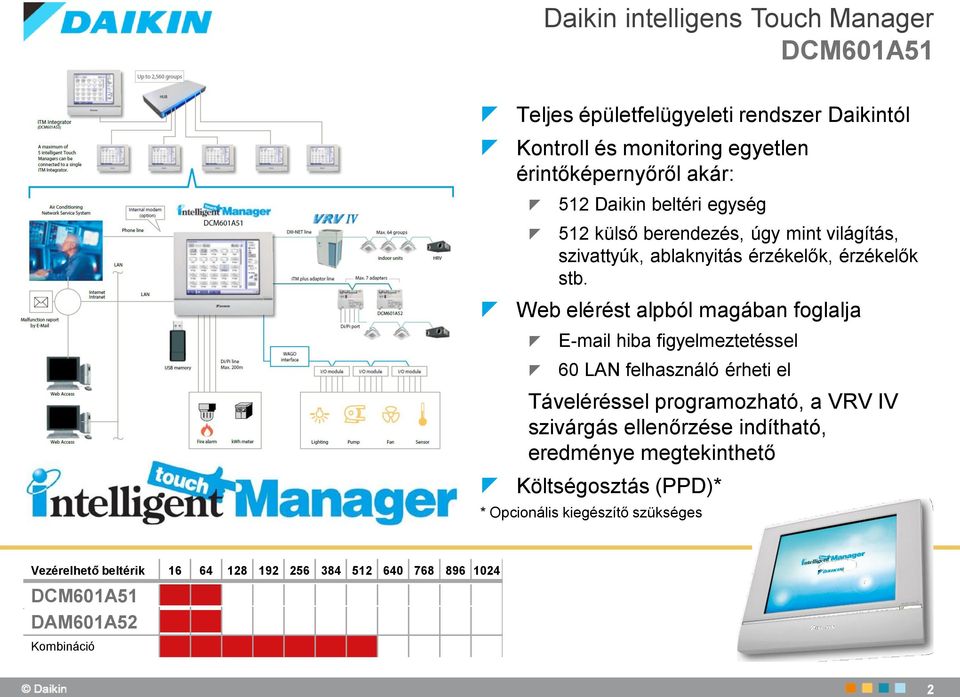

2 6 Daikin intelligens Touch Manager DCM601A51 Teljes épületfelügyeleti rendszer Daikintól Kontroll és monitoring egyetlen érintőképernyőről akár: 512 Daikin beltéri egység 512 külső berendezés, úgy mint világítás, szivattyúk, ablaknyitás érzékelők, érzékelők stb. Web elérést alpból magában foglalja hiba figyelmeztetéssel 60 LAN felhasználó érheti el Táveléréssel programozható, a VRV IV szivárgás ellenőrzése indítható, eredménye megtekinthető Költségosztás (PPD)* * Opcionális kiegészítő szükséges Vezérelhető beltérik DCM601A51 DAM601A52 Kombináció 2

3 Előnyök Daikin intelligens Touch Manager DCM601A51 Az intelligens Touch Manager fejlett funkciói, önálló vezérlő 10.4 érintőképernyővel Nincs szükség számítógépre! Emellett a PC-ről való vezérlés lehetséges az alapban járó web elérésnek köszönhetően, akár 60 felhasználónak Alaprajzon jelölt berendezés kijelzés közvetlenül az érintőképernyőn hiba értesítés akár 10 címzettnek Akár 100 időzített program Akár 500 kapcsolt program, beleértve az analóg kapcsolást (-interlock- pld. A hőmérséklet vagy más analóg jel alapján) és még több Web elérés alapesetben 3

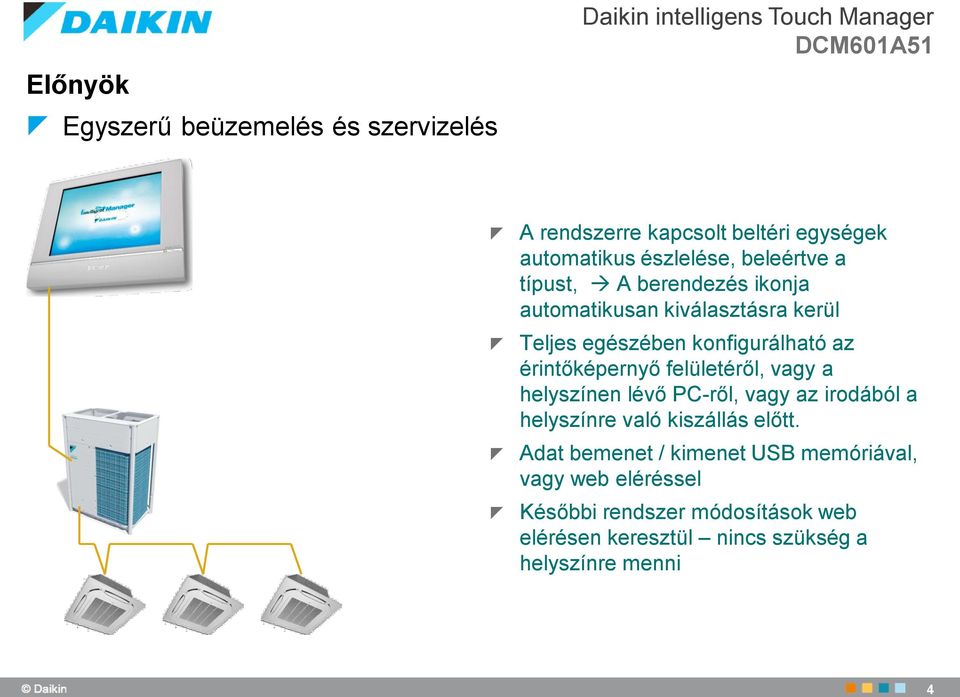

4 Előnyök Egyszerű beüzemelés és szervizelés Daikin intelligens Touch Manager DCM601A51 A rendszerre kapcsolt beltéri egységek automatikus észlelése, beleértve a típust, A berendezés ikonja automatikusan kiválasztásra kerül Teljes egészében konfigurálható az érintőképernyő felületéről, vagy a helyszínen lévő PC-ről, vagy az irodából a helyszínre való kiszállás előtt. Adat bemenet / kimenet USB memóriával, vagy web eléréssel Későbbi rendszer módosítások web elérésen keresztül nincs szükség a helyszínre menni 4

5 Előnyök Méretezhető kis és nagy projektekhez Daikin intelligens Touch Manager DCM601A51 Akár 50m kábelezés, akár 7 itm Plus adapter 5

6 Előnyök Méretezhető kis és nagy projektekhez Daikin intelligens Touch Manager DCM601A51 Kontroll és monitoring akár 512 Daikin beltéri FŐ itm egység Akár 7 itm Plus adapter 64 cím a központi irányításhoz Akár 10 VRV rendszer Akár 128 beltéri egység (VRV, Split, SkyAir) 64 cím a központi irányításhoz adapterenként Akár 10 VRV rendszer adapterenként Akár 128 beltéri egység (VRV, Split, SkyAir) 6

7 Előnyök Bármi vezérelhető Wago bemenet/kimenet modulokkal Daikin intelligens Touch Manager DCM601A51 Kontroll és monitoring akár 512 egység, lehetőségek: Tűz és biztonsági jelek Digitális bemenetek Digitális kimenetek Analóg bemenetek Feszültég mentes bemeneti kontaktus Fesz.: 24 V DC, Árame.: 4.5mA Ú.m. működés kijelzés, hiba kijelzés, jelenlét kijelzés, stb. Feszültég mentes kimeneti kontaktus Max. load 250VAC or 30VDC, 2A Ú.m. szivatty működtetéshez, ventilátorok, árnyékolás, stb ma -10 ~ +10 V DC 20 kω NTC termisztor Ú.m. hőmérséklet monitoring, vizszint, CO 2 koncentráció, stb. Ventilátor, szivattyú stb. Világítás, kijeleztetés Ablakok, árnyékolók Kártyás beléptető bemenetek, jelenlét érzékelők 7

8 Előnyök Bármi vezérelhető Wago bemenet/kimenet modulokkal Daikin intelligens Touch Manager DCM601A51 Méretezhető könnyen integrálható akár nagy projekteknél is Akár 500m kábel Akár 30 Wago csomópont Egy csomópont akár 120 kontaktus 8

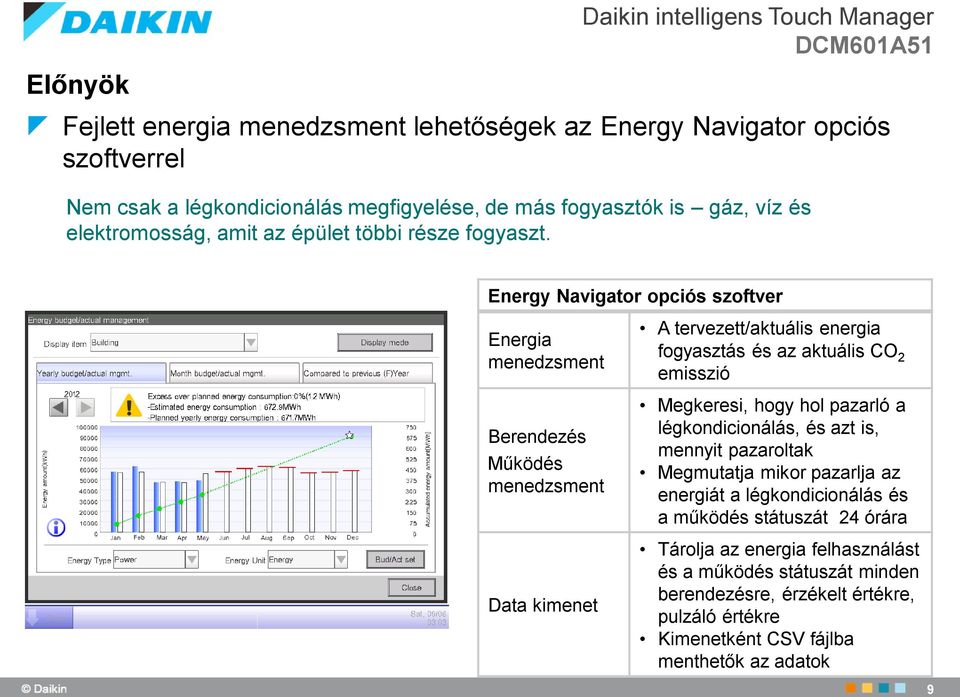

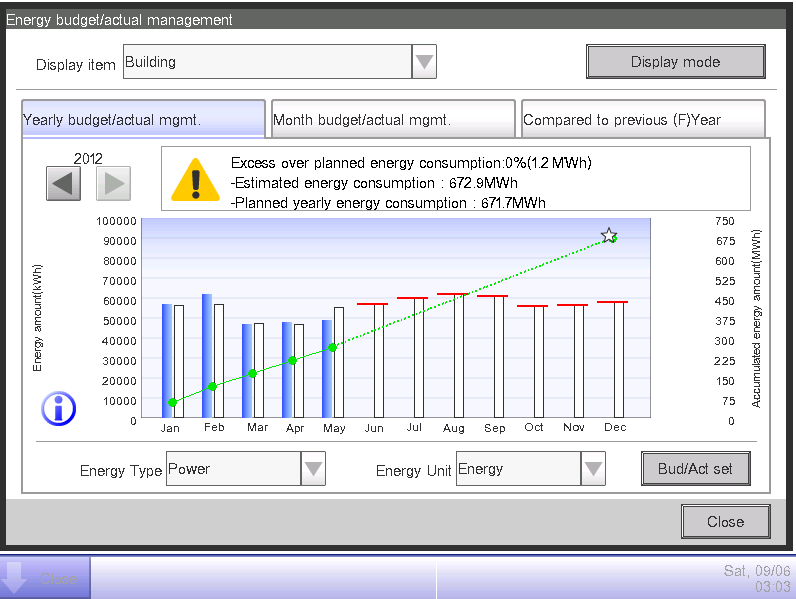

9 Daikin intelligens Touch Manager DCM601A51 Előnyök Fejlett energia menedzsment lehetőségek az Energy Navigator opciós szoftverrel Nem csak a légkondicionálás megfigyelése, de más fogyasztók is gáz, víz és elektromosság, amit az épület többi része fogyaszt. Energy Navigator opciós szoftver Energia menedzsment Berendezés Működés menedzsment Data kimenet A tervezett/aktuális energia fogyasztás és az aktuális CO 2 emisszió Megkeresi, hogy hol pazarló a légkondicionálás, és azt is, mennyit pazaroltak Megmutatja mikor pazarlja az energiát a légkondicionálás és a működés státuszát 24 órára Tárolja az energia felhasználást és a működés státuszát minden berendezésre, érzékelt értékre, pulzáló értékre Kimenetként CSV fájlba menthetők az adatok 9

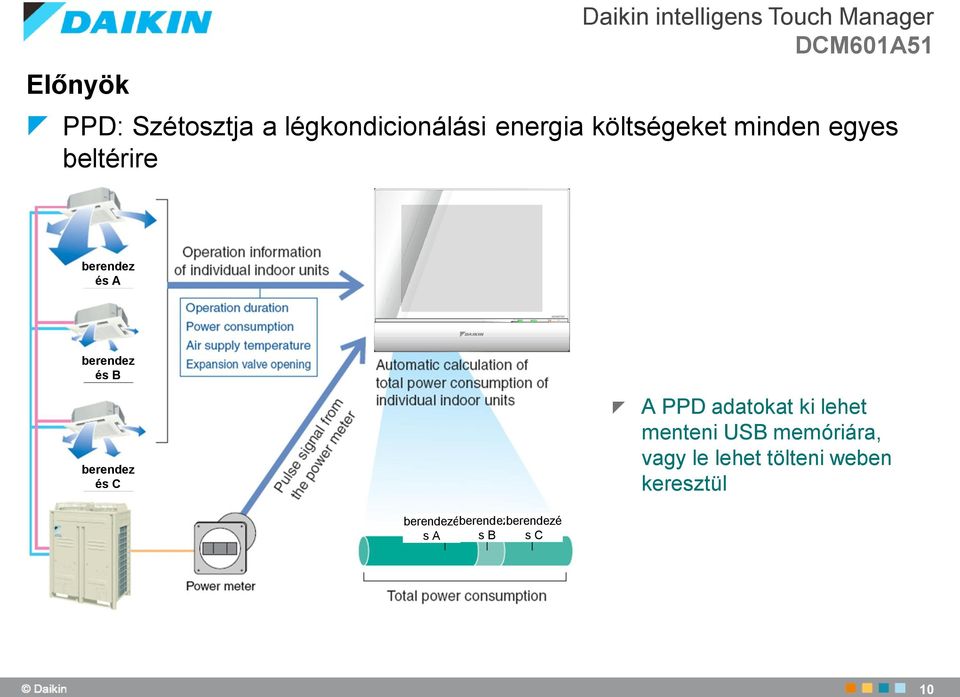

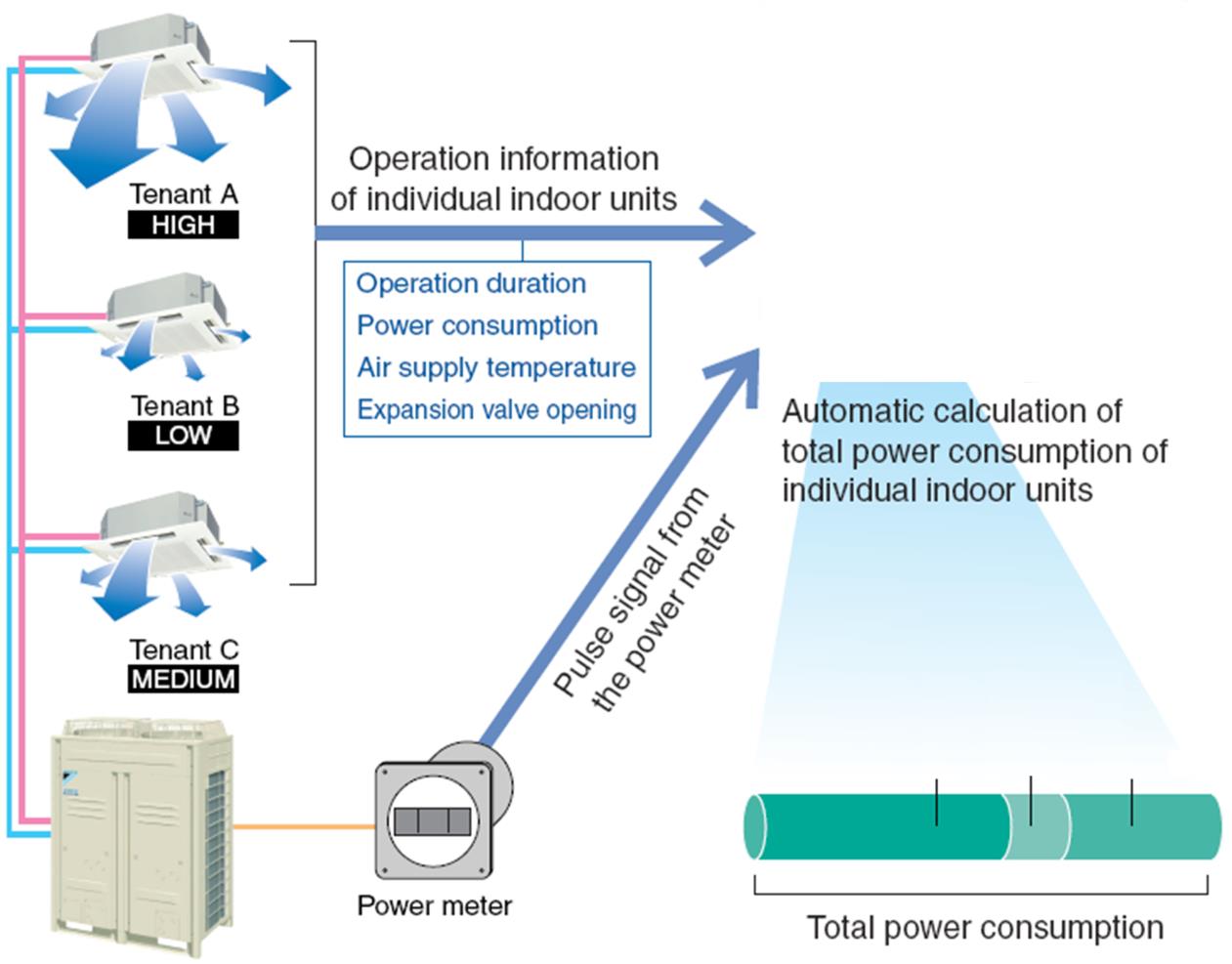

10 Előnyök Daikin intelligens Touch Manager DCM601A51 PPD: Szétosztja a légkondicionálási energia költségeket minden egyes beltérire berendez és A berendez és B berendez és C A PPD adatokat ki lehet menteni USB memóriára, vagy le lehet tölteni weben keresztül berendezé berendezé berendezé s A s B s C 10

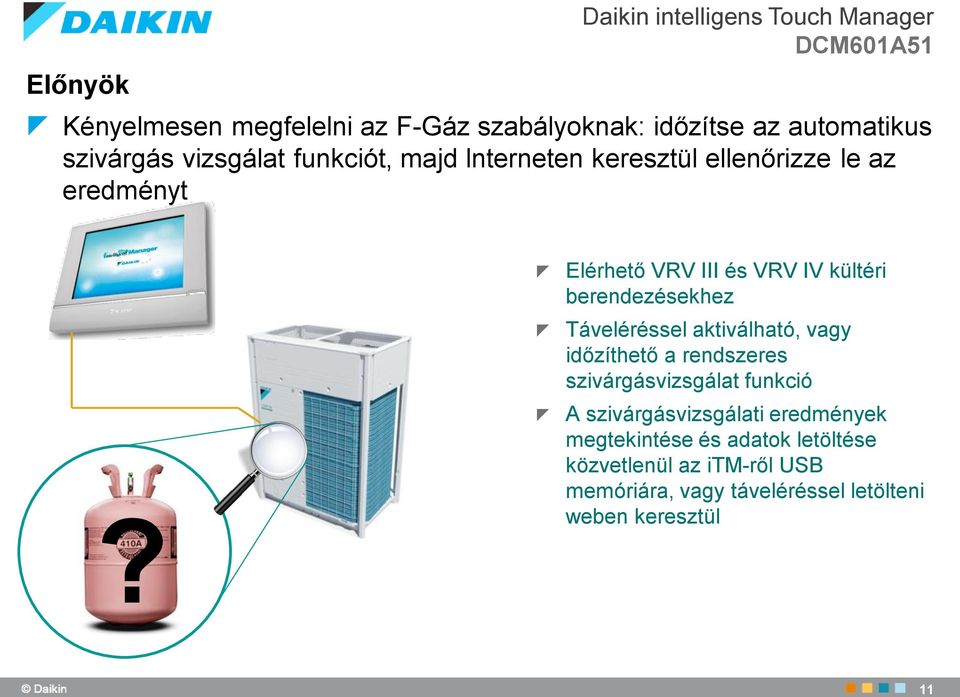

11 Előnyök Daikin intelligens Touch Manager DCM601A51 Kényelmesen megfelelni az F-Gáz szabályoknak: időzítse az automatikus szivárgás vizsgálat funkciót, majd lnterneten keresztül ellenőrizze le az eredményt? Elérhető VRV III és VRV IV kültéri berendezésekhez Táveléréssel aktiválható, vagy időzíthető a rendszeres szivárgásvizsgálat funkció A szivárgásvizsgálati eredmények megtekintése és adatok letöltése közvetlenül az itm-ről USB memóriára, vagy táveléréssel letölteni weben keresztül 11

12 Az Új intelligens Touch Manager Háttér információk 12

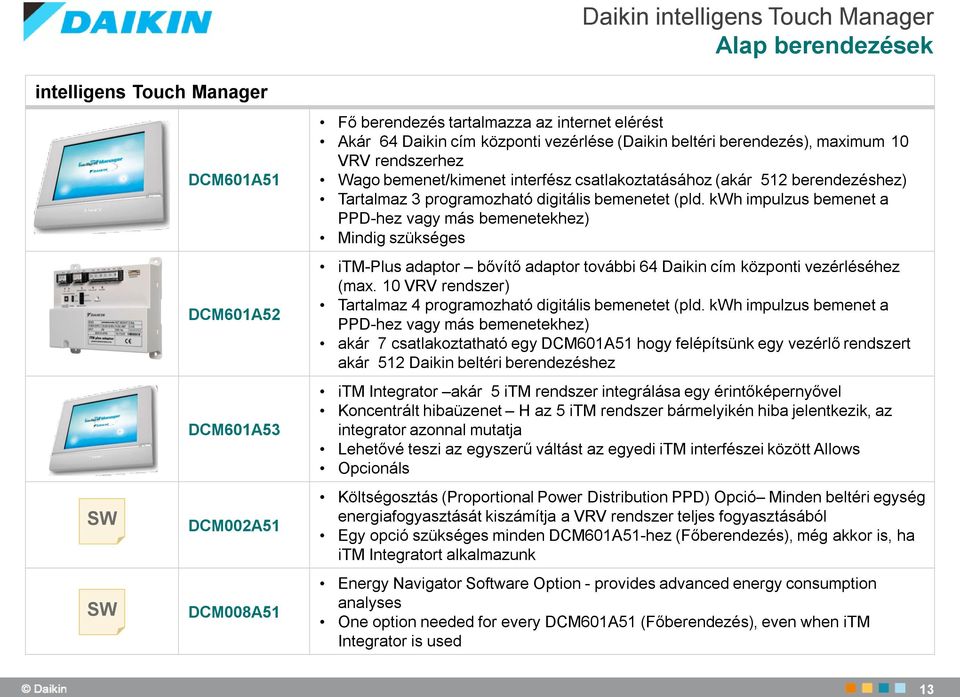

13 Daikin intelligens Touch Manager Alap berendezések intelligens Touch Manager DCM601A51 DCM601A52 DCM601A53 SW DCM002A51 SW DCM008A51 Fő berendezés tartalmazza az internet elérést Akár 64 Daikin cím központi vezérlése (Daikin beltéri berendezés), maximum 10 VRV rendszerhez Wago bemenet/kimenet interfész csatlakoztatásához (akár 512 berendezéshez) Tartalmaz 3 programozható digitális bemenetet (pld. kwh impulzus bemenet a PPD-hez vagy más bemenetekhez) Mindig szükséges itm-plus adaptor bővítő adaptor további 64 Daikin cím központi vezérléséhez (max. 10 VRV rendszer) Tartalmaz 4 programozható digitális bemenetet (pld. kwh impulzus bemenet a PPD-hez vagy más bemenetekhez) akár 7 csatlakoztatható egy DCM601A51 hogy felépítsünk egy vezérlő rendszert akár 512 Daikin beltéri berendezéshez itm Integrator akár 5 itm rendszer integrálása egy érintőképernyővel Koncentrált hibaüzenet H az 5 itm rendszer bármelyikén hiba jelentkezik, az integrator azonnal mutatja Lehetővé teszi az egyszerű váltást az egyedi itm interfészei között Allows Opcionáls Költségosztás (Proportional Power Distribution PPD) Opció Minden beltéri egység energiafogyasztását kiszámítja a VRV rendszer teljes fogyasztásából Egy opció szükséges minden DCM601A51-hez (Főberendezés), még akkor is, ha itm Integratort alkalmazunk Energy Navigator Software Option - provides advanced energy consumption analyses One option needed for every DCM601A51 (Főberendezés), even when itm Integrator is used 13

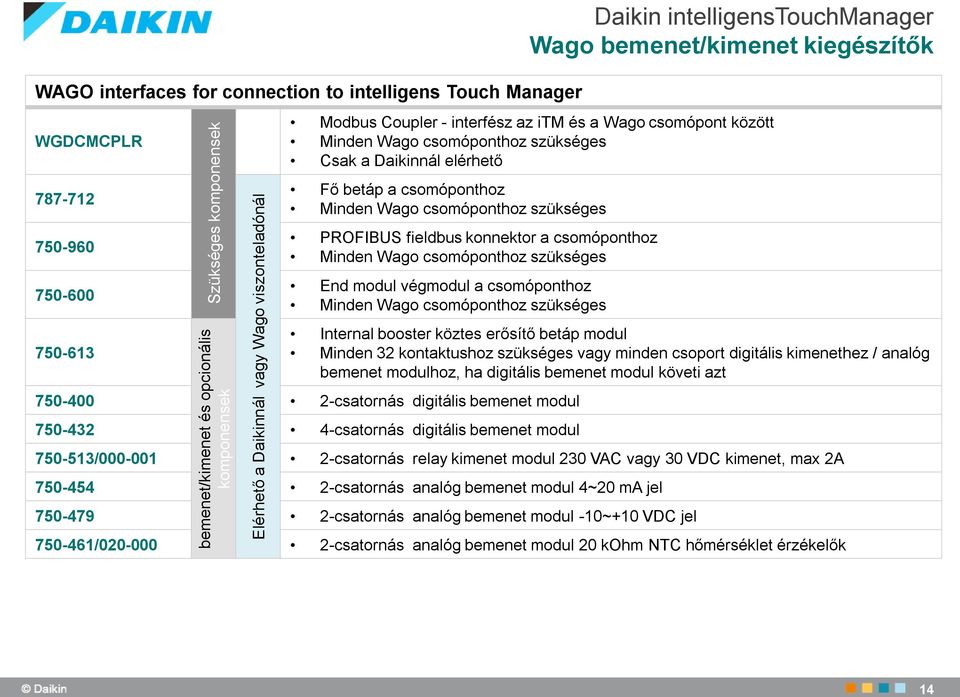

14 bemenet/kimenet és opcionális komponensek Szükséges komponensek Elérhető a Daikinnál vagy Wago viszonteladónál WAGO interfaces for connection to intelligens Touch Manager WGDCMCPLR Daikin intelligenstouchmanager Wago bemenet/kimenet kiegészítők Modbus Coupler - interfész az itm és a Wago csomópont között Minden Wago csomóponthoz szükséges Csak a Daikinnál elérhető Fő betáp a csomóponthoz Minden Wago csomóponthoz szükséges PROFIBUS fieldbus konnektor a csomóponthoz Minden Wago csomóponthoz szükséges End modul végmodul a csomóponthoz Minden Wago csomóponthoz szükséges Internal booster köztes erősítő betáp modul Minden 32 kontaktushoz szükséges vagy minden csoport digitális kimenethez / analóg bemenet modulhoz, ha digitális bemenet modul követi azt csatornás digitális bemenet modul csatornás digitális bemenet modul / csatornás relay kimenet modul 230 VAC vagy 30 VDC kimenet, max 2A csatornás analóg bemenet modul 4~20 ma jel csatornás analóg bemenet modul -10~+10 VDC jel / csatornás analóg bemenet modul 20 kohm NTC hőmérséklet érzékelők 14

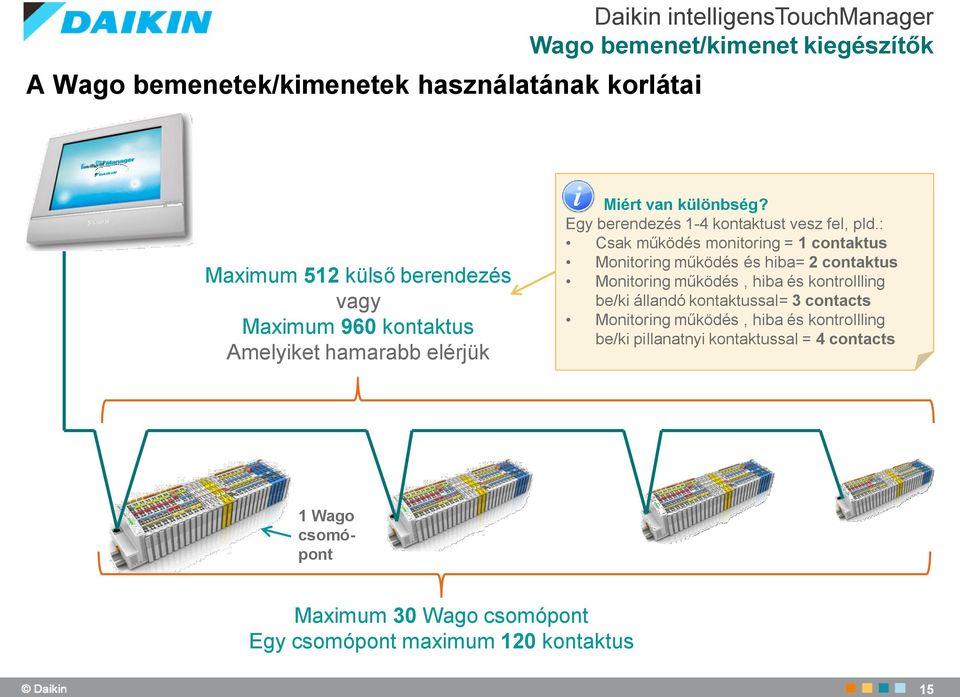

15 A Wago bemenetek/kimenetek használatának korlátai Daikin intelligenstouchmanager Wago bemenet/kimenet kiegészítők Maximum 512 külső berendezés vagy Maximum 960 kontaktus Amelyiket hamarabb elérjük Miért van különbség? Egy berendezés 1-4 kontaktust vesz fel, pld.: Csak működés monitoring = 1 contaktus Monitoring működés és hiba= 2 contaktus Monitoring működés, hiba és kontrollling be/ki állandó kontaktussal= 3 contacts Monitoring működés, hiba és kontrollling be/ki pillanatnyi kontaktussal = 4 contacts 1 Wago csomópont Maximum 30 Wago csomópont Egy csomópont maximum 120 kontaktus 15

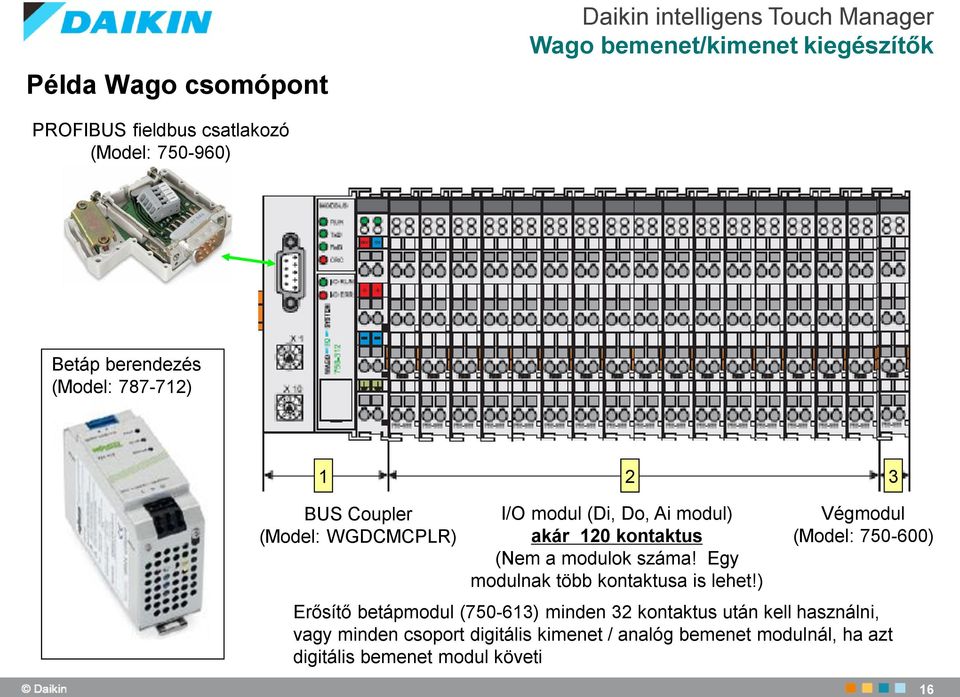

16 Példa Wago csomópont Daikin intelligens Touch Manager Wago bemenet/kimenet kiegészítők PROFIBUS fieldbus csatlakozó (Model: ) Betáp berendezés (Model: ) BUS Coupler (Model: WGDCMCPLR) I/O modul (Di, Do, Ai modul) akár 120 kontaktus (Nem a modulok száma! Egy modulnak több kontaktusa is lehet!) Végmodul (Model: ) Erősítő betápmodul ( ) minden 32 kontaktus után kell használni, vagy minden csoport digitális kimenet / analóg bemenet modulnál, ha azt digitális bemenet modul követi 16

17 The new intelligens Touch Manager A jelenlegi Daikin Központi Vezérlő portfólió 17

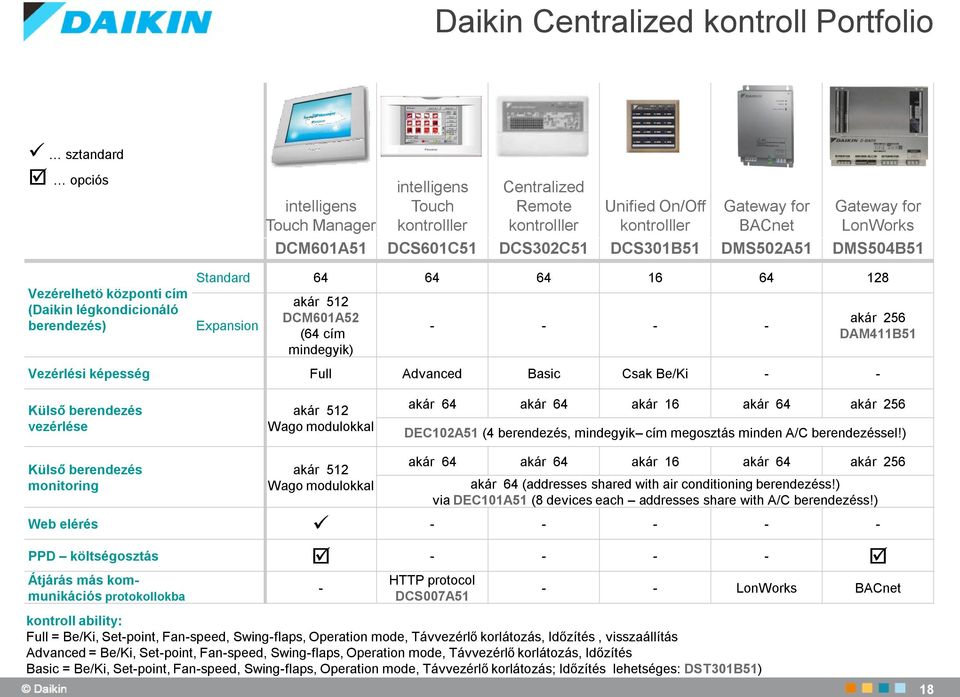

18 Daikin Centralized kontroll Portfolio sztandard opciós Vezérelhetö központi cím (Daikin légkondicionáló berendezés) intelligens Touch Manager intelligens Touch kontrolller Centralized Remote kontrolller Unified On/Off kontrolller Gateway for BACnet Gateway for LonWorks DCM601A51 DCS601C51 DCS302C51 DCS301B51 DMS502A51 DMS504B51 Standard Expansion akár 512 DCM601A52 (64 cím mindegyik) akár 256 DAM411B51 Vezérlési képesség Full Advanced Basic Csak Be/Ki - - Külső berendezés vezérlése Külső berendezés monitoring akár 512 Wago modulokkal akár 512 Wago modulokkal akár 64 akár 64 akár 16 akár 64 akár 256 DEC102A51 (4 berendezés, mindegyik cím megosztás minden A/C berendezéssel!) akár 64 akár 64 akár 16 akár 64 akár 256 akár 64 (addresses shared with air conditioning berendezéss!) via DEC101A51 (8 devices each addresses share with A/C berendezéss!) Web elérés PPD költségosztás Átjárás más kommunikációs protokollokba - HTTP protocol DCS007A LonWorks BACnet kontroll ability: Full = Be/Ki, Set-point, Fan-speed, Swing-flaps, Operation mode, Távvezérlő korlátozás, Időzítés, visszaállítás Advanced = Be/Ki, Set-point, Fan-speed, Swing-flaps, Operation mode, Távvezérlő korlátozás, Időzítés Basic = Be/Ki, Set-point, Fan-speed, Swing-flaps, Operation mode, Távvezérlő korlátozás; Időzítés lehetséges: DST301B51) 18

19 Vezérlő rendszerek változások 2013 Az RTD adapter portfólió

20 Univerzális vezérlő adapter RTD-10 Modbus protokoll adapter + kifinomult vezérlés és monitoring egy berendezésre, vagy berendezések csoportjára Sztandard vezérlő Ki/Be vagy Leolvasztás monitoring Hiba monitoring Ki/Be, Set-point, ventilátor fokozat, lamella mozgatás és távvezérlő korlátozás 0-10V vagy 0-10 kω jelekkel Fűtés összekapcsolás vezérlő Működési mód monitoring, stb. Rotáció és Backup vezérlő Rotáció és Backup vezérlő 8 akár 8 gép vagy csoport közt VAM/VKM vezérlő vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Sztandard protokol RTD-10 Modbus 20

21 Intelligens hotel szoba adapter RTD-HO Modbus protokol adapter + kifinomult vezérlő hotel szobákhoz kialakítva Speciális funkcionalitás biztosítja az intelligens vezérlő funkcionalitást, mely a szoba használat és ablaknyitás kontaktuson alapul. Szoba kártyaleolvasó bemenet Ablaknyitás kontaktus bemenet Egyszerű monitoring képesség Ki/Be monitoring Hiba monitoring vezérlőlable units Koordináció Bemenet / P1/P2 csoport Egy gép több adapter Kimenet lehetőségek (akár 16 gép) közt kontaktus RTD-HO RTD-HO Sztandard protokol Modbus 21

22 Modbus adapter RTD-NET Adapter a Daikin VRV és SkyAir berendezésekhez, Modbus protokollal Épületfelügyelet rendszerekhez Monitoring és vezérlés: Ki/Be Hiba státusz és Hiba code Működési mód Set-point Ventilátor fokozat Lamella állítás Minden hőmérséklet adat Termosztát státusz és még több vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Sztandard protokol RTD-NET Modbus 22

23 Bővített funkciójú vezérlő adapter áruházakhoz és irodákhoz RTD-20 Kifinomult vezérlő több berendezés koordinálásához Üzleteknél használt üzemmód Akár 16 RTD-20 koordináltan működhet együtt, mint áruház vezérlő rendszer. Energia Hatékony berendezés vezérlő minimalizálja a működési költségeket. VAM vezérlő Bővített funkciójú vezérlő a VAM Berendezésekhez, Energia Hatékony hővisszanyerés vezérléssel, 3 fokozatú ventilátor vezérlővel, opcionális CO 2 érzékelő vezérlő. Légfüggöny vezérlő Bővített vezérlő CYQ* & CYV* Légfüggöny with Energia Hatékony működtetés, Külső levegővel kompenzált működtetés. vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Sztandard protokol RTD-20 Modbus 23

24 Bővített funkciójú vezérlő adapter áruházakhoz és irodákhoz Kifinomult vezérlő több berendezés koordinálásához Felosztott szoba vezérlő Akár 4 zónát lehet vezérelni, mint önálló rendszert, ami önműködően kialakítja a csoportokat, a particionáló megnyitásával ERQ mód vezérlő RTD-20 Az RTD-20 ERQ mód lineáris 0-10VDC teljesítmény vezérlést ad az ERQ kondenzátor sorozat gépeinek, a légkezelők hűtésénél és fűtésénél. vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Sztandard protokol RTD-20 Modbus 24

25 Monitoring és vezérlő adapter for water units RTD-W Modbus protokol adapter + kifinomult vezérlő és monitoring egy vagy több: Altherma HT hidrobokszhoz VRV fűtés csak hidrobokszhoz Kis inverteres folyadékhűtőhöz (EWA/YQ16~64) Sztandard vezérlő Hűtés / Fűtés Ki/Be vezérlő HMV felfűtés vezérlő Csendes mód vezérlő Előremenő vízhőmérséklet set-point vezérlő 1~10VDC Modbus protokol vezérlő Fejlett monitoring és vezérlő Modbus RTU RS485 vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Standard protokol RTD-W Modbus 25

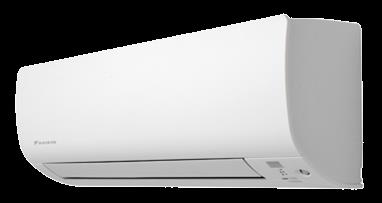

26 Modbus adapter Split beltéri egységekhez RTD-RA Adapter a Daikin Split beltérikhez Modbus protokolos Épületfelügyeleti rendszerhez Biztosítja a monitoringot és a vezérlést: Ki/Be Hiba státusz és Hiba kód Működési mód Set-point Ventilátor fokozat Lamella mozgatás Minden hőmérséklet adat Termosztát státusz és még több vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Standard protokol RTD-RA Bemenet only Modbus 26

27 Modbus adapter Split beltéri egységekhez RTD-RA és még több Integrálható az RTD-20 áruházi vezérlő rendszerbe Integrálható az RTD-10 rotáció és backup rendszerbe Csoport vezérlő több Split berendezéshez, összecsatlakoztatva több RTD-RA adaptert Különálló működtetés lehetővé teszi energia hatékony működtetést a felhasználók beállítási korlátozásával, vagy tiltásával, melyet feszültség mentes bemeneti kontaktuson lehetséges. vezérlő lehetőségek Egy gép P1/P2 csoport (akár 16 gép) Koordináció több adapter közt Bemenet / Kimenet kontaktus Standard protokol RTD-RA Bemenet only Modbus 27

28 Köszönöm a figyelmet!
