PACi vezérlőrendszerek

Átírás

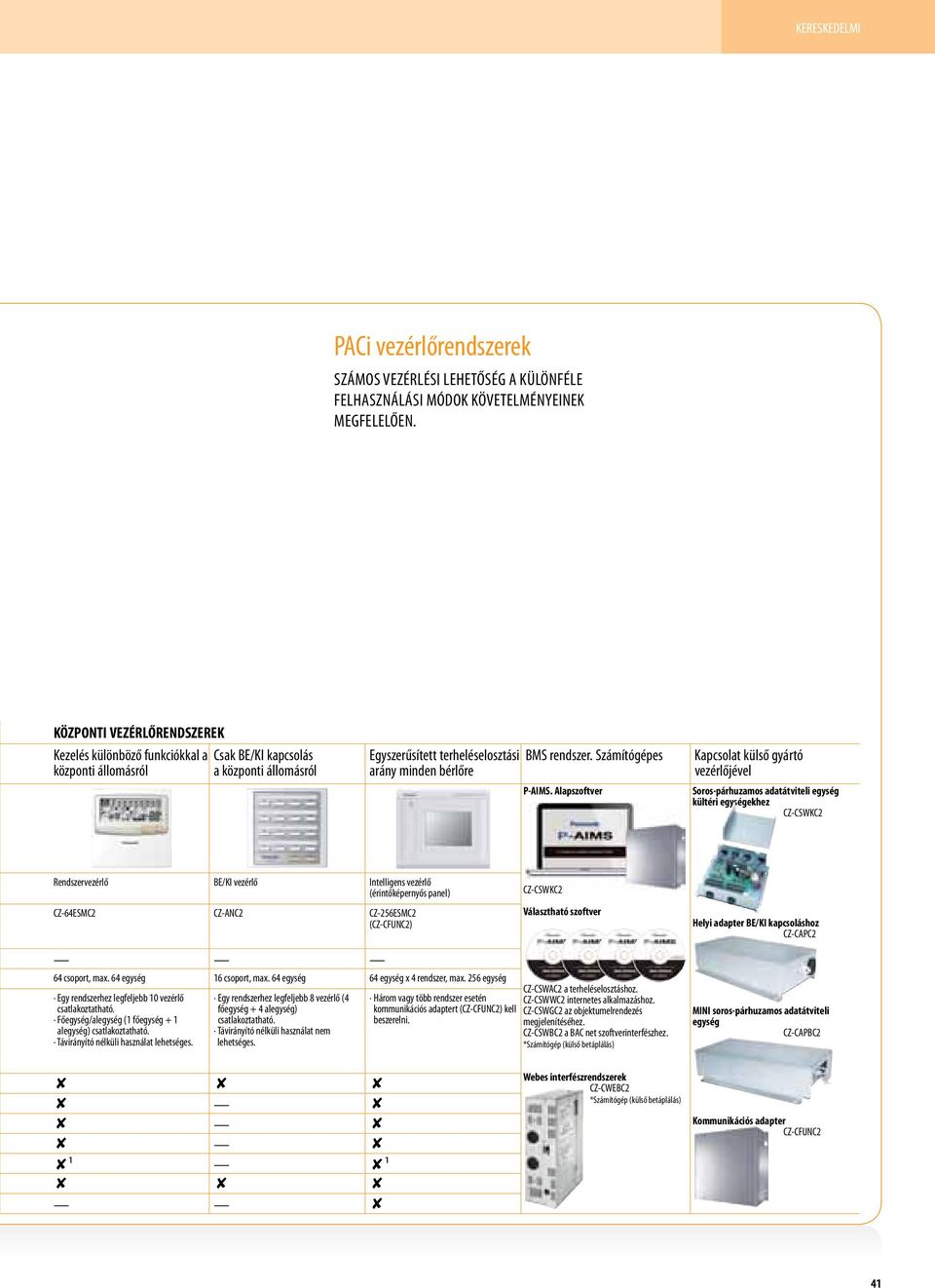

1 KERESKEDELMI PACi vezérlőrendszerek SZÁMOS VEZÉRLÉSI LEHETŐSÉG A KÜLÖNFÉLE FELHASZNÁLÁSI MÓDOK KÖVETELMÉNYEINEK MEGFELELŐEN. KÖZPONTI VEZÉRLŐRENDSZEREK Kezelés különböző funkciókkal a központi állomásról Csak BE/KI kapcsolás a központi állomásról Egyszerűsített terheléselosztási arány minden bérlőre BMS rendszer. Számítógépes P-AIMS. Alapszoftver Kapcsolat külső gyártó vezérlőjével Soros-párhuzamos adatátviteli egység kültéri egységekhez CZ-CSWKC2 Rendszervezérlő BE/KI vezérlő Intelligens vezérlő (érintőképernyős panel) CZ-64ESMC2 CZ-ANC2 CZ-256ESMC2 (CZ-CFUNC2) CZ-CSWKC2 Választható szoftver Helyi adapter BE/KI kapcsoláshoz CZ-CAPC2 64 csoport, max. 64 egység 16 csoport, max. 64 egység 64 egység x 4 rendszer, max. 256 egység Egy rendszerhez legfeljebb 10 vezérlő csatlakoztatható. Főegység/alegység (1 főegység + 1 alegység) csatlakoztatható. nélküli használat lehetséges. Egy rendszerhez legfeljebb 8 vezérlő (4 főegység + 4 alegység) csatlakoztatható. nélküli használat nem lehetséges. Három vagy több rendszer esetén kommunikációs adaptert (CZ-CFUNC2) kell beszerelni. CZ-CSWAC2 a terheléselosztáshoz. CZ-CSWWC2 internetes alkalmazáshoz. CZ-CSWGC2 az objektumelrendezés megjelenítéséhez. CZ-CSWBC2 a BAC net szoftverinterfészhez. *Számítógép (külső betáplálás) MINI soros-párhuzamos adatátviteli egység CZ-CAPBC2 ¹ ¹ Webes interfészrendszerek CZ-CWEBC2 *Számítógép (külső betáplálás) Kommunikációs adapter CZ-CFUNC2 41

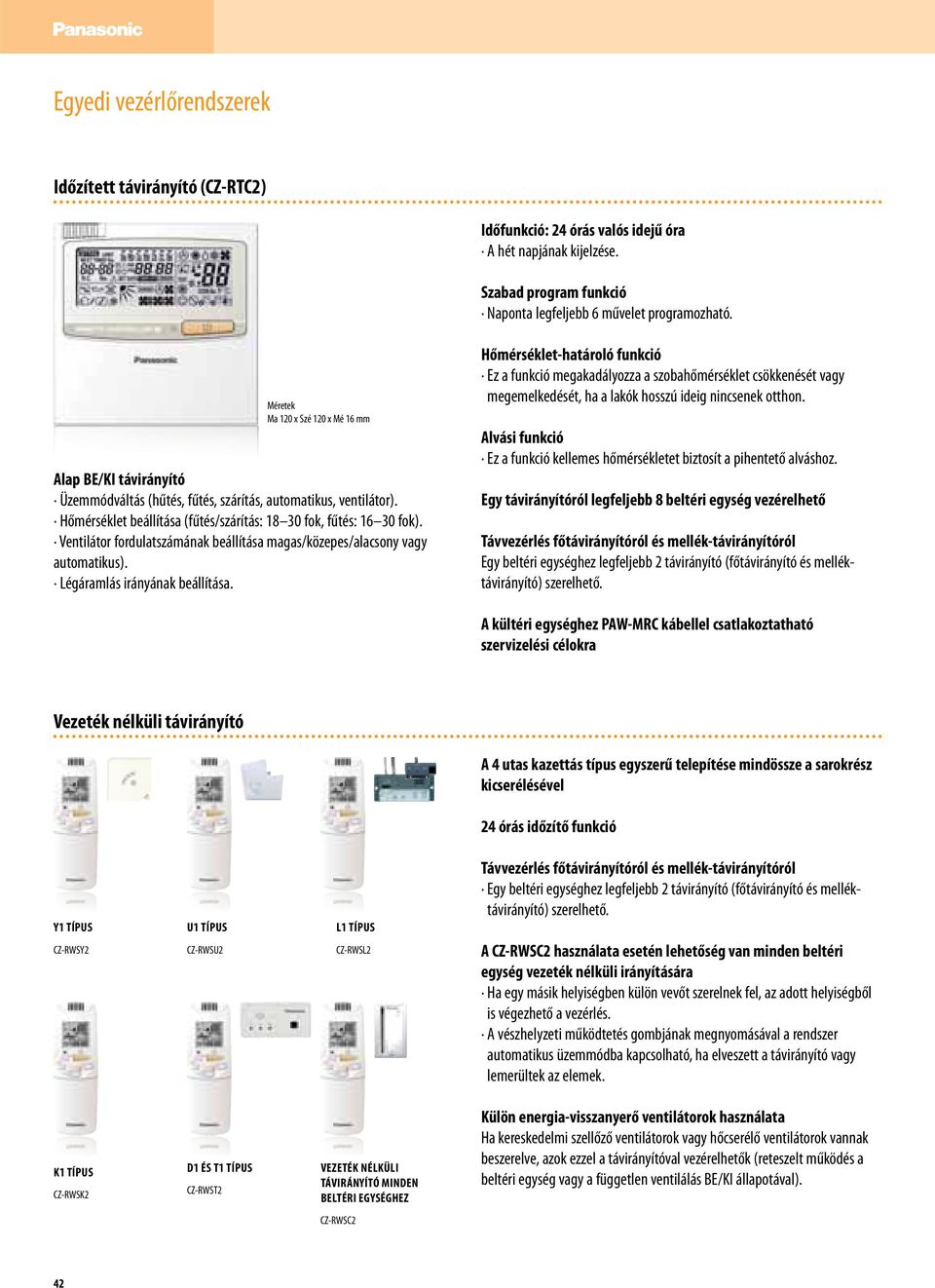

2 Egyedi vezérlőrendszerek Időzített távirányító (CZ-RTC2) Időfunkció: 24 órás valós idejű óra A hét napjának kijelzése. Szabad program funkció Naponta legfeljebb 6 művelet programozható. Méretek Ma 120 x Szé 120 x Mé 16 mm Alap BE/KI távirányító Üzemmódváltás (hűtés, fűtés, szárítás, automatikus, ventilátor). Hőmérséklet beállítása (fűtés/szárítás: fok, fűtés: fok). Ventilátor fordulatszámának beállítása magas/közepes/alacsony vagy automatikus). Légáramlás irányának beállítása. Hőmérséklet-határoló funkció Ez a funkció megakadályozza a szobahőmérséklet csökkenését vagy megemelkedését, ha a lakók hosszú ideig nincsenek otthon. Alvási funkció Ez a funkció kellemes hőmérsékletet biztosít a pihentető alváshoz. Egy távirányítóról legfeljebb 8 beltéri egység vezérelhető Távvezérlés főtávirányítóról és mellék-távirányítóról Egy beltéri egységhez legfeljebb 2 távirányító (főtávirányító és melléktávirányító) szerelhető. A kültéri egységhez PAW-MRC kábellel csatlakoztatható szervizelési célokra A 4 utas kazettás típus egyszerű telepítése mindössze a sarokrész kicserélésével 24 órás időzítő funkció Y1 TÍPUS CZ-RWSY2 U1 TÍPUS CZ-RWSU2 L1 TÍPUS CZ-RWSL2 Távvezérlés főtávirányítóról és mellék-távirányítóról Egy beltéri egységhez legfeljebb 2 távirányító (főtávirányító és melléktávirányító) szerelhető. A CZ-RWSC2 használata esetén lehetőség van minden beltéri egység vezeték nélküli irányítására Ha egy másik helyiségben külön vevőt szerelnek fel, az adott helyiségből is végezhető a vezérlés. A vészhelyzeti működtetés gombjának megnyomásával a rendszer automatikus üzemmódba kapcsolható, ha elveszett a távirányító vagy lemerültek az elemek. K1 TÍPUS CZ-RWSK2 D1 ÉS T1 TÍPUS CZ-RWST2 VEZETÉK NÉLKÜLI TÁVIRÁNYÍTÓ MINDEN BELTÉRI EGYSÉGHEZ Külön energia-visszanyerő ventilátorok használata Ha kereskedelmi szellőző ventilátorok vagy hőcserélő ventilátorok vannak beszerelve, azok ezzel a távirányítóval vezérelhetők (reteszelt működés a beltéri egység vagy a független ventilálás BE/KI állapotával). CZ-RWSC2 42

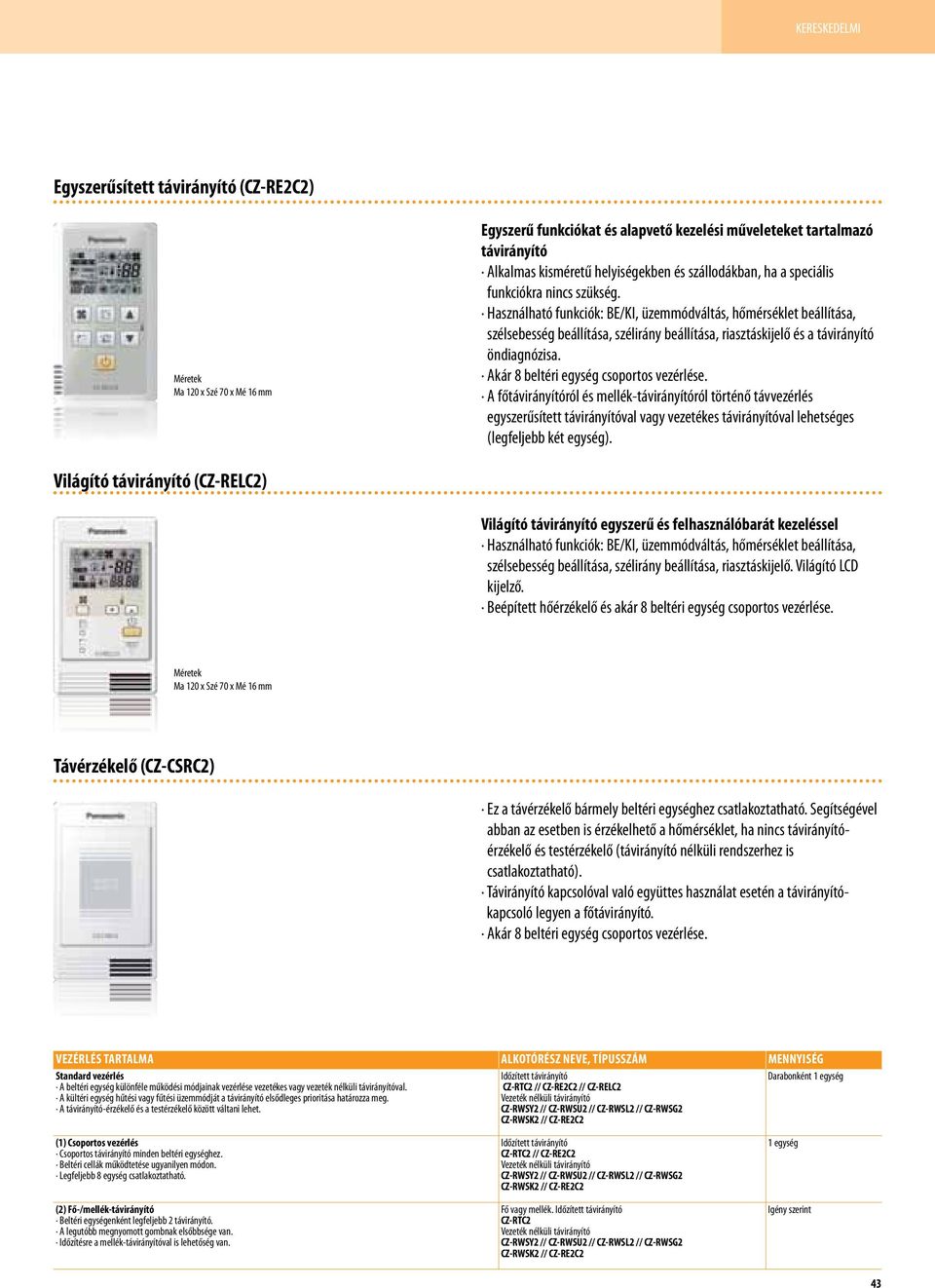

3 KERESKEDELMI Egyszerűsített távirányító (CZ-RE2C2) Méretek Ma 120 x Szé 70 x Mé 16 mm Egyszerű funkciókat és alapvető kezelési műveleteket tartalmazó távirányító Alkalmas kisméretű helyiségekben és szállodákban, ha a speciális funkciókra nincs szükség. Használható funkciók: BE/KI, üzemmódváltás, hőmérséklet beállítása, szélsebesség beállítása, szélirány beállítása, riasztáskijelő és a távirányító öndiagnózisa. Akár 8 beltéri egység csoportos vezérlése. A főtávirányítóról és mellék-távirányítóról történő távvezérlés egyszerűsített távirányítóval vagy vezetékes távirányítóval lehetséges (legfeljebb két egység). Világító távirányító (CZ-RELC2) Világító távirányító egyszerű és felhasználóbarát kezeléssel Használható funkciók: BE/KI, üzemmódváltás, hőmérséklet beállítása, szélsebesség beállítása, szélirány beállítása, riasztáskijelő. Világító LCD kijelző. Beépített hőérzékelő és akár 8 beltéri egység csoportos vezérlése. Méretek Ma 120 x Szé 70 x Mé 16 mm Távérzékelő (CZ-CSRC2) Ez a távérzékelő bármely beltéri egységhez csatlakoztatható. Segítségével abban az esetben is érzékelhető a hőmérséklet, ha nincs távirányítóérzékelő és testérzékelő (távirányító nélküli rendszerhez is csatlakoztatható). kapcsolóval való együttes használat esetén a távirányítókapcsoló legyen a főtávirányító. Akár 8 beltéri egység csoportos vezérlése. VEZÉRLÉS TARTALMA ALKOTÓRÉSZ NEVE, TÍPUSSZÁM MENNYISÉG Standard vezérlés A beltéri egység különféle működési módjainak vezérlése vezetékes vagy vezeték nélküli távirányítóval. A kültéri egység hűtési vagy fűtési üzemmódját a távirányító elsődleges prioritása határozza meg. A távirányító-érzékelő és a testérzékelő között váltani lehet. Időzített távirányító CZ-RTC2 // CZ-RE2C2 // CZ-RELC2 CZ-RWSY2 // CZ-RWSU2 // CZ-RWSL2 // CZ-RWSG2 CZ-RWSK2 // CZ-RE2C2 Darabonként 1 egység (1) Csoportos vezérlés Csoportos távirányító minden beltéri egységhez. Beltéri cellák működtetése ugyanilyen módon. Legfeljebb 8 egység csatlakoztatható. (2) Fő-/mellék-távirányító Beltéri egységenként legfeljebb 2 távirányító. A legutóbb megnyomott gombnak elsőbbsége van. Időzítésre a mellék-távirányítóval is lehetőség van. Időzített távirányító CZ-RTC2 // CZ-RE2C2 CZ-RWSY2 // CZ-RWSU2 // CZ-RWSL2 // CZ-RWSG2 CZ-RWSK2 // CZ-RE2C2 Fő vagy mellék. Időzített távirányító CZ-RTC2 CZ-RWSY2 // CZ-RWSU2 // CZ-RWSL2 // CZ-RWSG2 CZ-RWSK2 // CZ-RE2C2 1 egység Igény szerint 43

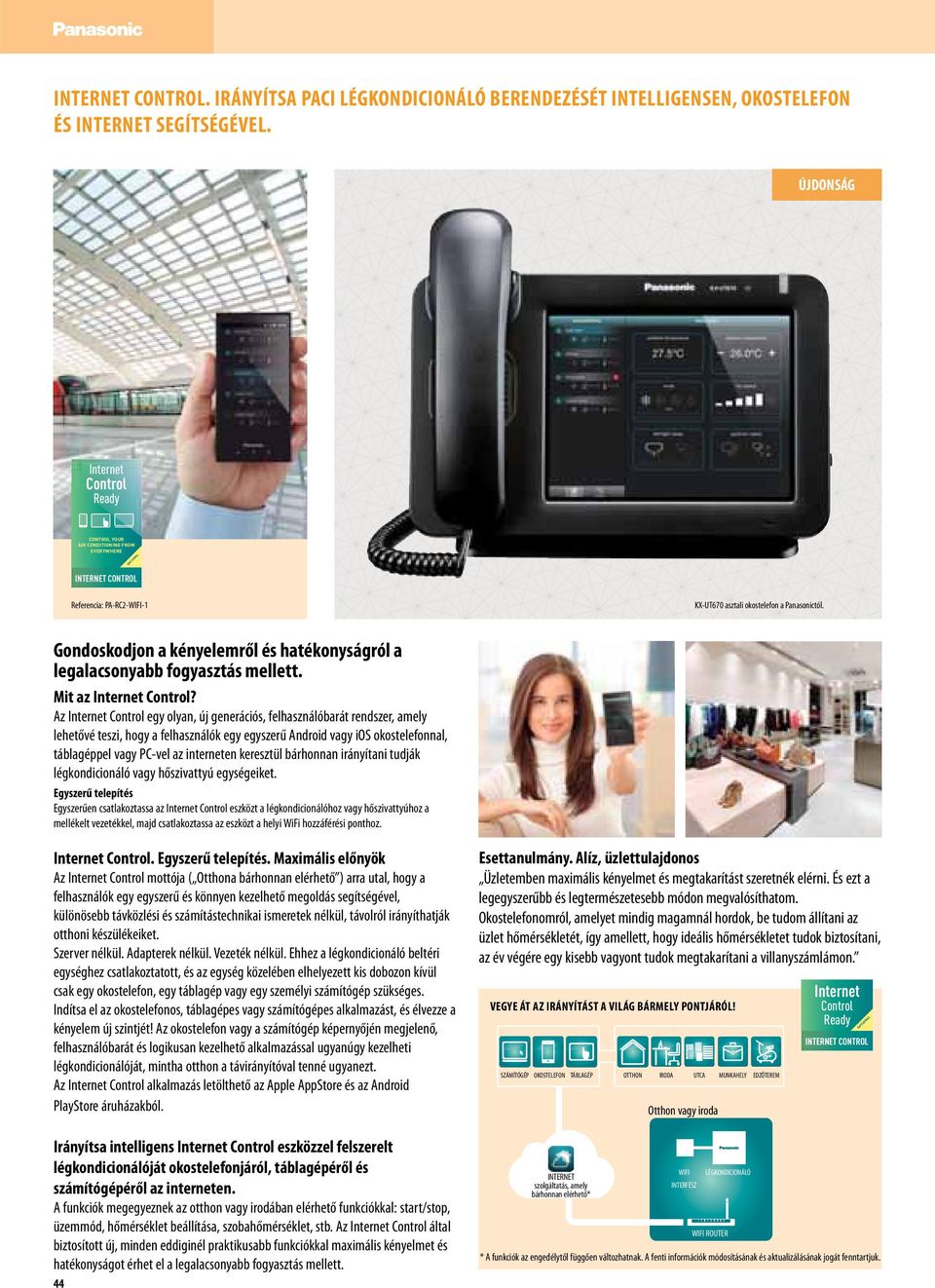

4 INTERNET CONTROL. IRÁNYÍTSA PACI LÉGKONDICIONÁLÓ BERENDEZÉSÉT INTELLIGENSEN, OKOSTELEFON ÉS INTERNET SEGÍTSÉGÉVEL. ÚJDONSÁG Internet Control Ready CONTROL YOUR AIR CONDITIONING FROM EVERYWHERE OPCIONAL INTERNET CONTROL Referencia: PA-RC2-WIFI-1 KX-UT670 asztali okostelefon a Panasonictól. Gondoskodjon a kényelemről és hatékonyságról a legalacsonyabb fogyasztás mellett. Mit az Internet Control? Az Internet Control egy olyan, új generációs, felhasználóbarát rendszer, amely lehetővé teszi, hogy a felhasználók egy egyszerű Android vagy ios okostelefonnal, táblagéppel vagy PC-vel az interneten keresztül bárhonnan irányítani tudják légkondicionáló vagy hőszivattyú egységeiket. Egyszerű telepítés Egyszerűen csatlakoztassa az Internet Control eszközt a légkondicionálóhoz vagy hőszivattyúhoz a mellékelt vezetékkel, majd csatlakoztassa az eszközt a helyi WiFi hozzáférési ponthoz. Internet Control. Egyszerű telepítés. Maximális előnyök Az Internet Control mottója ( Otthona bárhonnan elérhető ) arra utal, hogy a felhasználók egy egyszerű és könnyen kezelhető megoldás segítségével, különösebb távközlési és számítástechnikai ismeretek nélkül, távolról irányíthatják otthoni készülékeiket. Szerver nélkül. Adapterek nélkül. Vezeték nélkül. Ehhez a légkondicionáló beltéri egységhez csatlakoztatott, és az egység közelében elhelyezett kis dobozon kívül csak egy okostelefon, egy táblagép vagy egy személyi számítógép szükséges. Indítsa el az okostelefonos, táblagépes vagy számítógépes alkalmazást, és élvezze a kényelem új szintjét! Az okostelefon vagy a számítógép képernyőjén megjelenő, felhasználóbarát és logikusan kezelhető alkalmazással ugyanúgy kezelheti légkondicionálóját, mintha otthon a távirányítóval tenné ugyanezt. Az Internet Control alkalmazás letölthető az Apple AppStore és az Android PlayStore áruházakból. Irányítsa intelligens Internet Control eszközzel felszerelt légkondicionálóját okostelefonjáról, táblagépéről és számítógépéről az interneten. A funkciók megegyeznek az otthon vagy irodában elérhető funkciókkal: start/stop, üzemmód, hőmérséklet beállítása, szobahőmérséklet, stb. Az Internet Control által biztosított új, minden eddiginél praktikusabb funkciókkal maximális kényelmet és hatékonyságot érhet el a legalacsonyabb fogyasztás mellett. 44 Esettanulmány. Alíz, üzlettulajdonos Üzletemben maximális kényelmet és megtakarítást szeretnék elérni. És ezt a legegyszerűbb és legtermészetesebb módon megvalósíthatom. Okostelefonomról, amelyet mindig magamnál hordok, be tudom állítani az üzlet hőmérsékletét, így amellett, hogy ideális hőmérsékletet tudok biztosítani, az év végére egy kisebb vagyont tudok megtakarítani a villanyszámlámon. VEGYE ÁT AZ IRÁNYÍTÁST A VILÁG BÁRMELY PONTJÁRÓL! SZÁMÍTÓGÉP OKOSTELEFON TÁBLAGÉP INTERNET szolgáltatás, amely bárhonnan elérhető* OTTHON IRODA UTCA MUNKAHELY EDZŐTEREM Otthon vagy iroda WIFI LÉGKONDICIONÁLÓ INTERFÉSZ WIFI ROUTER Internet Control Ready INTERNET CONTROL * A funkciók az engedélytől függően változhatnak. A fenti információk módosításának és aktualizálásának jogát fenntartjuk. OPTIONAL

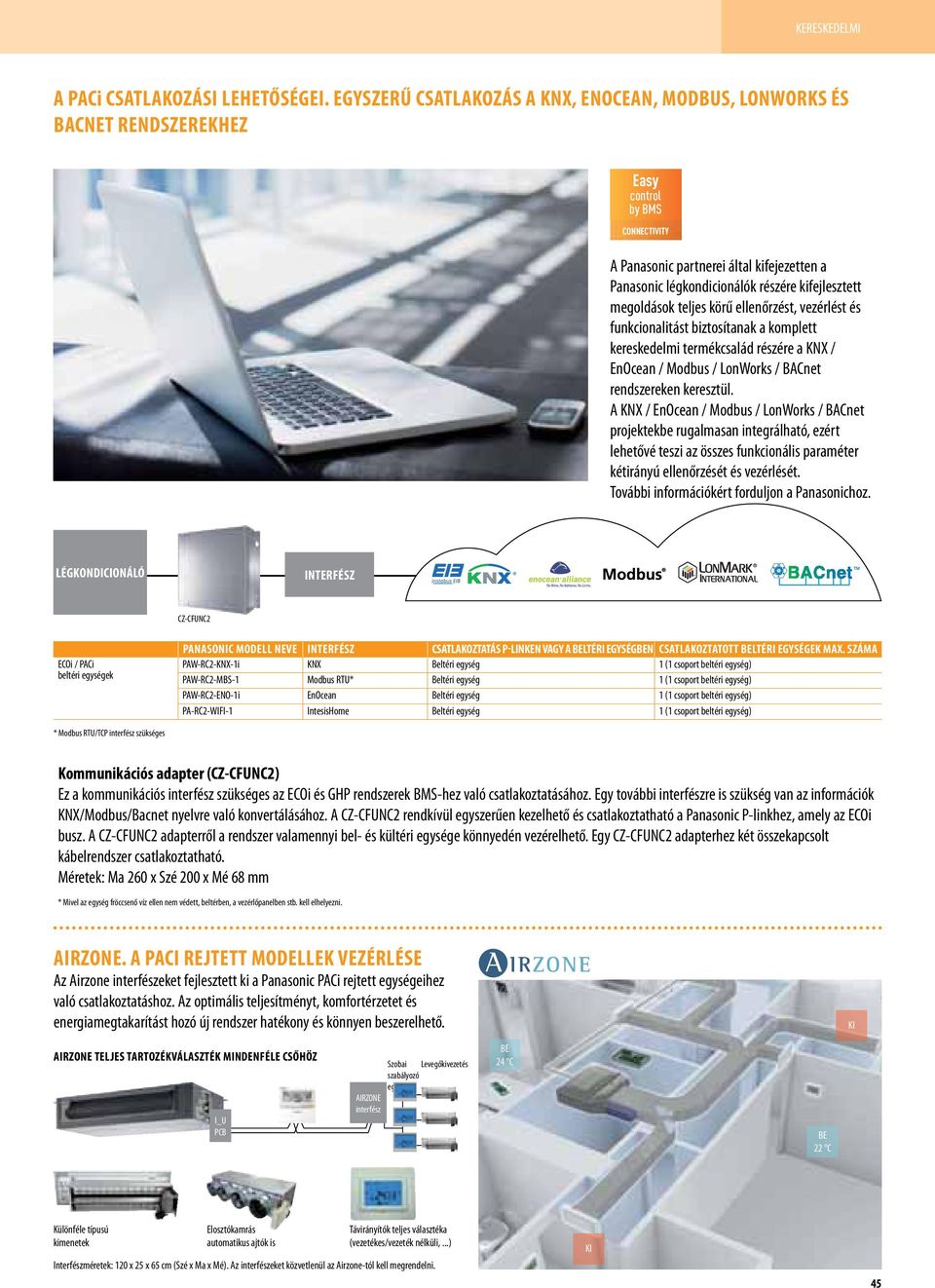

5 KERESKEDELMI A PACi CSATLAKOZÁSI LEHETŐSÉGEI. EGYSZERŰ CSATLAKOZÁS A KNX, ENOCEAN, MODBUS, LONWORKS ÉS BACNET RENDSZEREKHEZ Easy control by BMS CONNECTIVITY A Panasonic partnerei által kifejezetten a Panasonic légkondicionálók részére kifejlesztett megoldások teljes körű ellenőrzést, vezérlést és funkcionalitást biztosítanak a komplett kereskedelmi termékcsalád részére a KNX / EnOcean / Modbus / LonWorks / BACnet rendszereken keresztül. A KNX / EnOcean / Modbus / LonWorks / BACnet projektekbe rugalmasan integrálható, ezért lehetővé teszi az összes funkcionális paraméter kétirányú ellenőrzését és vezérlését. További információkért forduljon a Panasonichoz. LÉGKONDICIONÁLÓ INTERFÉSZ CZ-CFUNC2 ECOi / PACi beltéri egységek PANASONIC MODELL NEVE INTERFÉSZ CSATLAKOZTATÁS P-LINKEN VAGY A BELTÉRI EGYSÉGBEN CSATLAKOZTATOTT BELTÉRI EGYSÉGEK MAX. SZÁMA PAW-RC2-KNX-1i KNX Beltéri egység 1 (1 csoport beltéri egység) PAW-RC2-MBS-1 Modbus RTU* Beltéri egység 1 (1 csoport beltéri egység) PAW-RC2-ENO-1i EnOcean Beltéri egység 1 (1 csoport beltéri egység) PA-RC2-WIFI-1 IntesisHome Beltéri egység 1 (1 csoport beltéri egység) * Modbus RTU/TCP interfész szükséges Kommunikációs adapter (CZ-CFUNC2) Ez a kommunikációs interfész szükséges az ECOi és GHP rendszerek BMS-hez való csatlakoztatásához. Egy további interfészre is szükség van az információk KNX/Modbus/Bacnet nyelvre való konvertálásához. A CZ-CFUNC2 rendkívül egyszerűen kezelhető és csatlakoztatható a Panasonic P-linkhez, amely az ECOi busz. A CZ-CFUNC2 adapterről a rendszer valamennyi bel- és kültéri egysége könnyedén vezérelhető. Egy CZ-CFUNC2 adapterhez két összekapcsolt kábelrendszer csatlakoztatható. Méretek: Ma 260 x Szé 200 x Mé 68 mm * Mivel az egység fröccsenő víz ellen nem védett, beltérben, a vezérlőpanelben stb. kell elhelyezni. AIRZONE. A PACI REJTETT MODELLEK VEZÉRLÉSE Az Airzone interfészeket fejlesztett ki a Panasonic PACi rejtett egységeihez való csatlakoztatáshoz. Az optimális teljesítményt, komfortérzetet és energiamegtakarítást hozó új rendszer hatékony és könnyen beszerelhető. KI AIRZONE TELJES TARTOZÉKVÁLASZTÉK MINDENFÉLE CSŐHÖZ I_U PCB Szobai Levegőkivezetés szabályozó egység AIRZONE interfész BE 24 C BE 22 C Különféle típusú kimenetek Elosztókamrás automatikus ajtók is k teljes választéka (vezetékes/vezeték nélküli,...) Interfészméretek: 120 x 25 x 65 cm (Szé x Ma x Mé). Az interfészeket közvetlenül az Airzone-tól kell megrendelni. KI 45

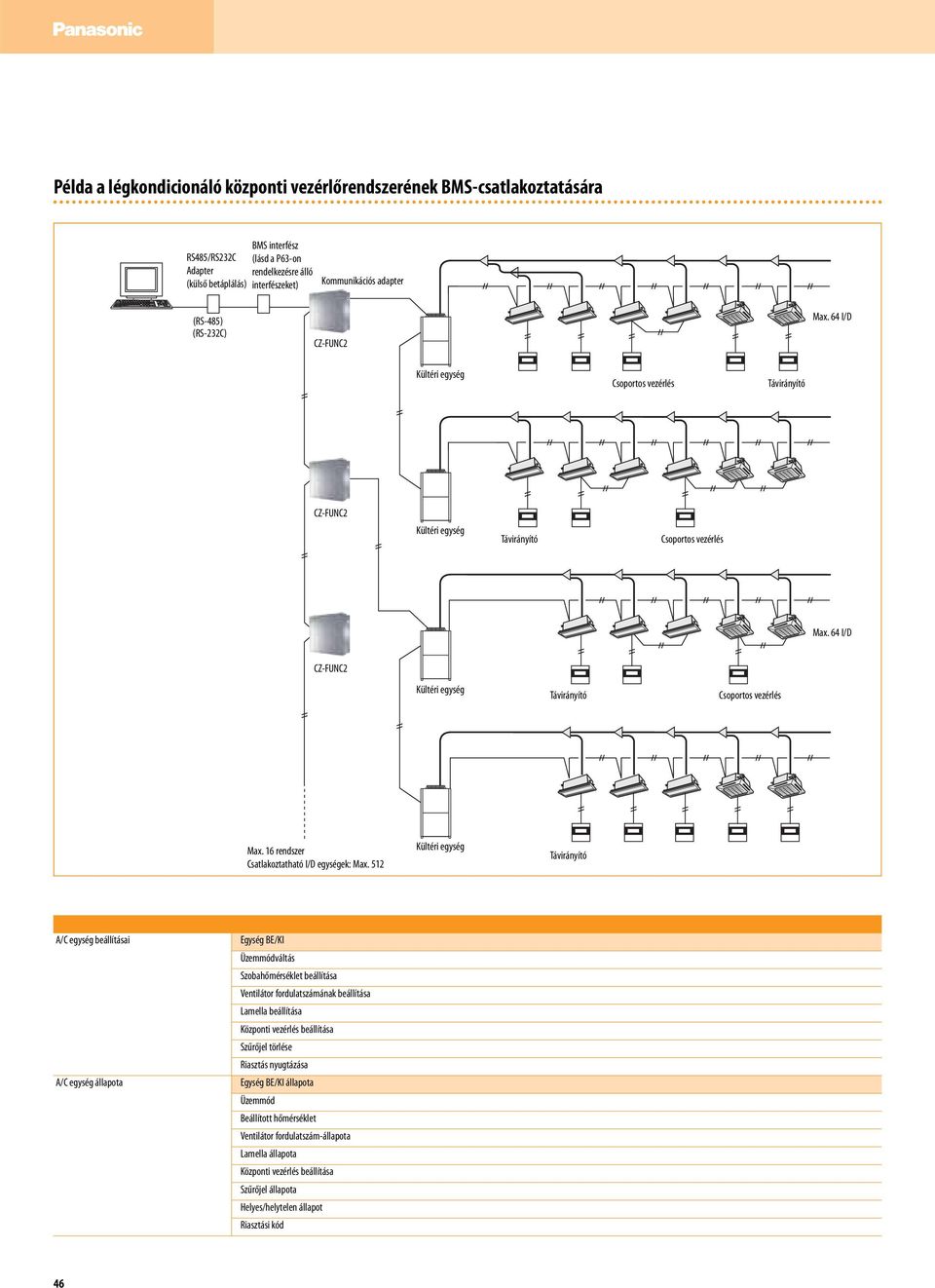

6 Példa a légkondicionáló központi vezérlőrendszerének BMS-csatlakoztatására BMS interfész RS485/RS232C (lásd a P63-on Adapter rendelkezésre álló (külső betáplálás) interfészeket) Kommunikációs adapter (RS-485) (RS-232C) CZ-FUNC2 Max. 64 I/D Csoportos vezérlés CZ-FUNC2 Csoportos vezérlés Max. 64 I/D CZ-FUNC2 Csoportos vezérlés Max. 16 rendszer Csatlakoztatható I/D egységek: Max. 512 A/C egység beállításai A/C egység állapota Egység BE/KI Üzemmódváltás Szobahőmérséklet beállítása Ventilátor fordulatszámának beállítása Lamella beállítása Központi vezérlés beállítása Szűrőjel törlése Riasztás nyugtázása Egység BE/KI állapota Üzemmód Beállított hőmérséklet Ventilátor fordulatszám-állapota Lamella állapota Központi vezérlés beállítása Szűrőjel állapota Helyes/helytelen állapot Riasztási kód 46
