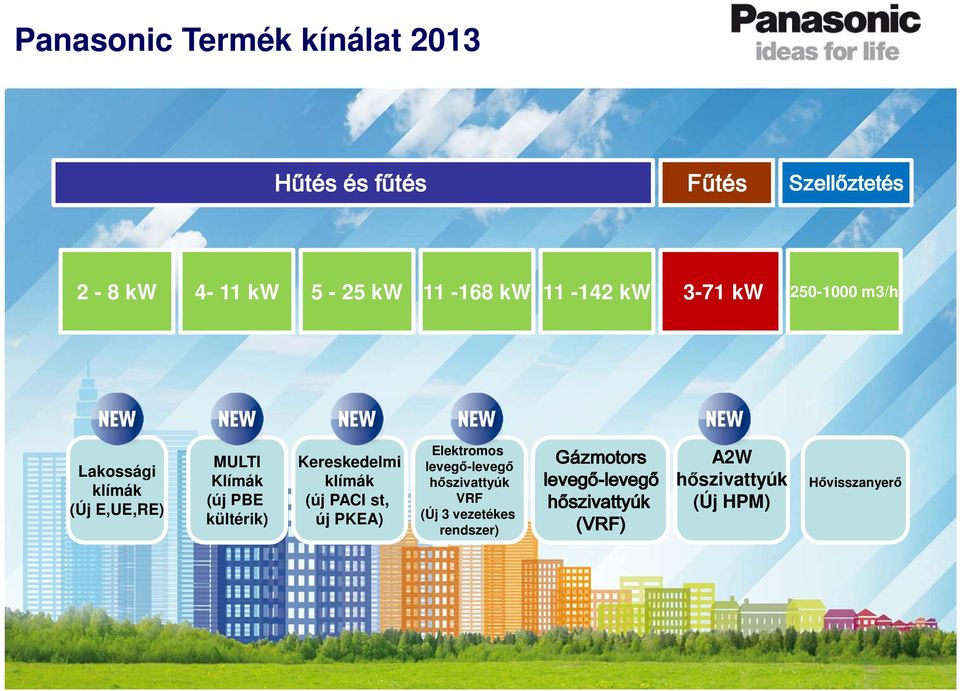

1 Panasonic Termék kínálat 2013 Hűtés és fűtés Fűtés Szellőztetés 2-8 kw 4-11 kw 5-25 kw kw kw 3-71 kw m3/h Lakossági klímák (Új E,UE,RE) MULTI Klímák (új PBE kültérik) Kereskedelmi klímák (új PACI st, új PKEA) Elektromos levegő-levegő hőszivattyúk VRF (Új 3 vezetékes rendszer) Gázmotors levegő-levegő hőszivattyúk (VRF) A2W hőszivattyúk (Új HPM) Hővisszanyerő

Kereskedelmi klímák (új PACI st, új PKEA) Elektromos levegő-levegő hőszivattyúk VRF (Új 3

2 ECONAVI inteligens szenzorok A rendszer segítségével érzékelhető a feleleges energia felhasználás. Akár 38%-os megtakarítás érhető el hűtésben. Mit érzékel? Emberi aktívítás Emberi jelenlét hiányának érzékelése Napfény íntenzításának érzékelése

Akár 38%-os megtakarítás érhető el hűtésben. Mit érzékel?

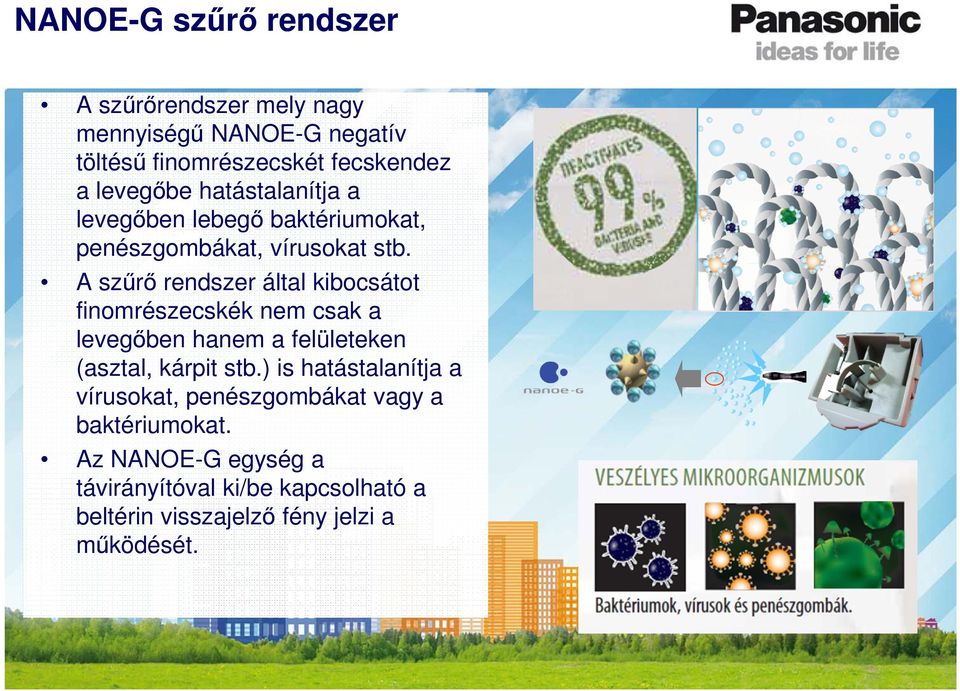

3 NANOE-G szűrő rendszer A szűrőrendszer mely nagy mennyiségű NANOE-G negatív töltésű finomrészecskét fecskendez a levegőbe hatástalanítja a levegőben lebegő baktériumokat, penészgombákat, vírusokat stb. A szűrő rendszer által kibocsátot finomrészecskék nem csak a levegőben hanem a felületeken (asztal, kárpit stb.) is hatástalanítja a vírusokat, penészgombákat vagy a baktériumokat. Az NANOE-G egység a távirányítóval ki/be kapcsolható a beltérin visszajelző fény jelzi a működését.

A szűrő rendszer által kibocsátot finomrészecskék nem csak a levegőben hanem a felületeken (asztal, kárpit stb.

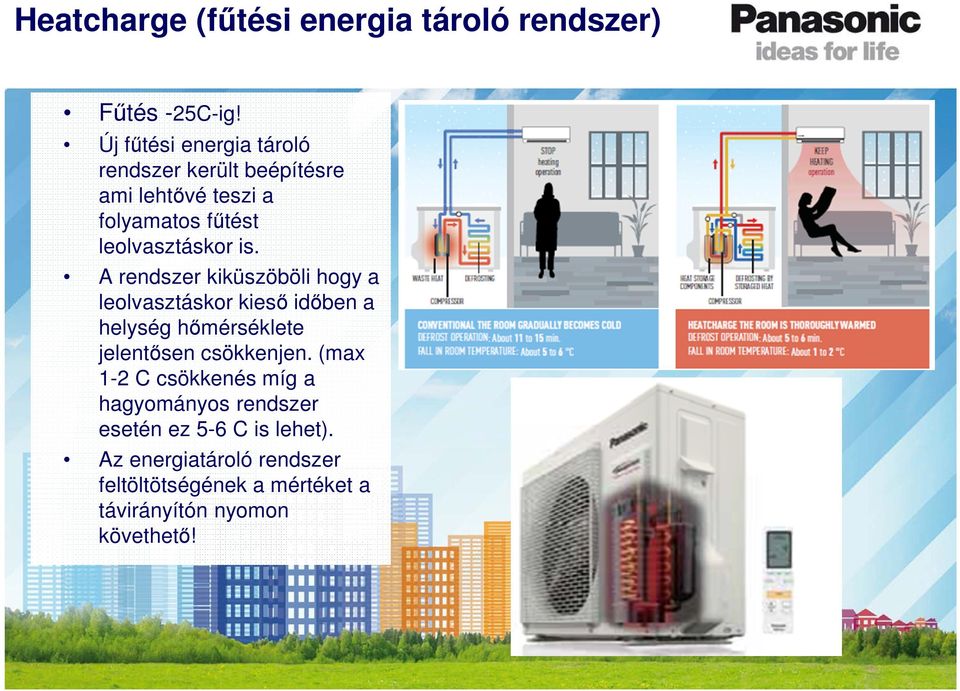

4 Heatcharge (fűtési energia tároló rendszer) Fűtés -25C-ig! Új fűtési energia tároló rendszer került beépítésre ami lehtővé teszi a folyamatos fűtést leolvasztáskor is. A rendszer kiküszöböli hogy a leolvasztáskor kieső időben a helység hőmérséklete jelentősen csökkenjen. (max 1-2 C csökkenés míg a hagyományos rendszer esetén ez 5-6 C is lehet). Az energiatároló rendszer feltöltötségének a mértéket a távirányítón nyomon követhető!

A rendszer kiküszöböli hogy a leolvasztáskor kieső időben a helység hőmérséklete jelentősen csökkenjen.

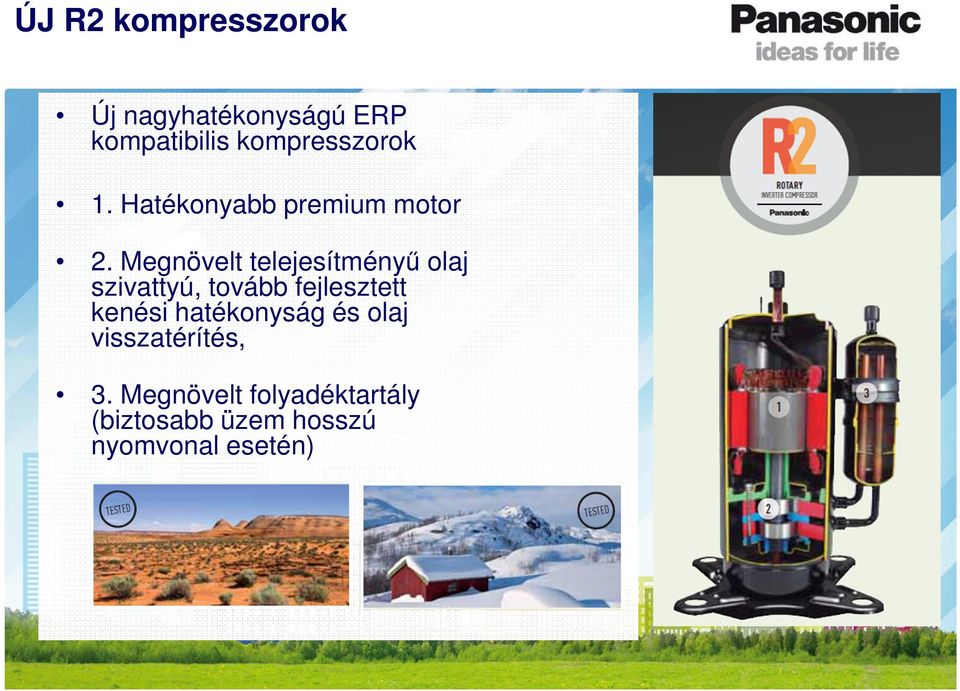

5 ÚJ R2 kompresszorok Új nagyhatékonyságú ERP kompatibilis kompresszorok 1. Hatékonyabb premium motor 2. Megnövelt telejesítményű olaj szivattyú, tovább fejlesztett kenési hatékonyság és olaj visszatérítés, 3. Megnövelt folyadéktartály (biztosabb üzem hosszú nyomvonal esetén)

Megnövelt telejesítményű olaj szivattyú, tovább fejlesztett kenési

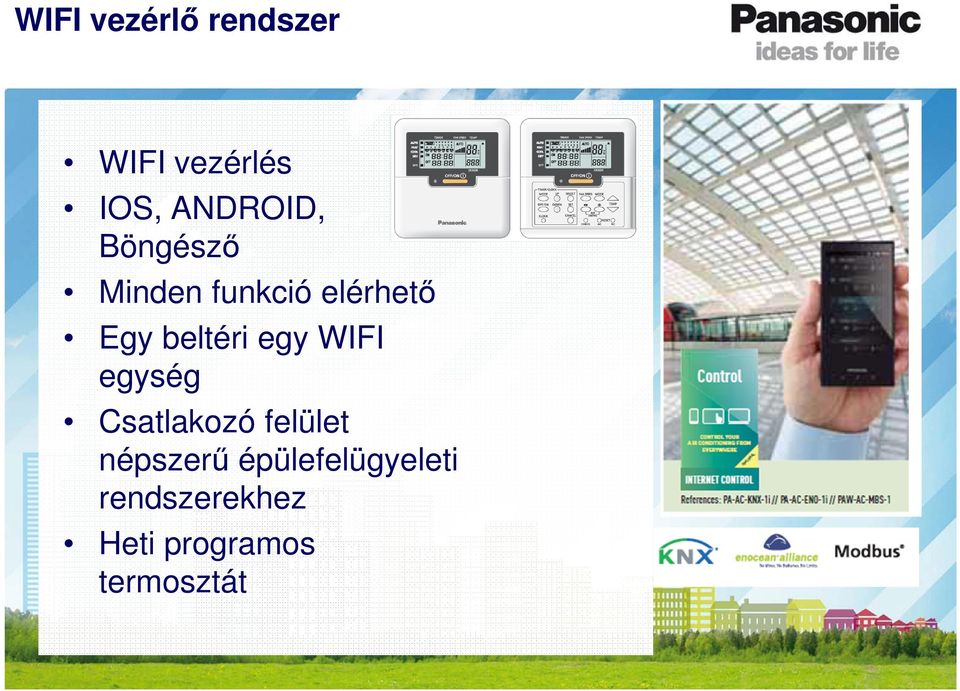

6 WIFI vezérlő rendszer WIFI vezérlés IOS, ANDROID, Böngésző Minden funkció elérhető Egy beltéri egy WIFI egység Csatlakozó felület népszerű épülefelügyeleti rendszerekhez Heti programos termosztát

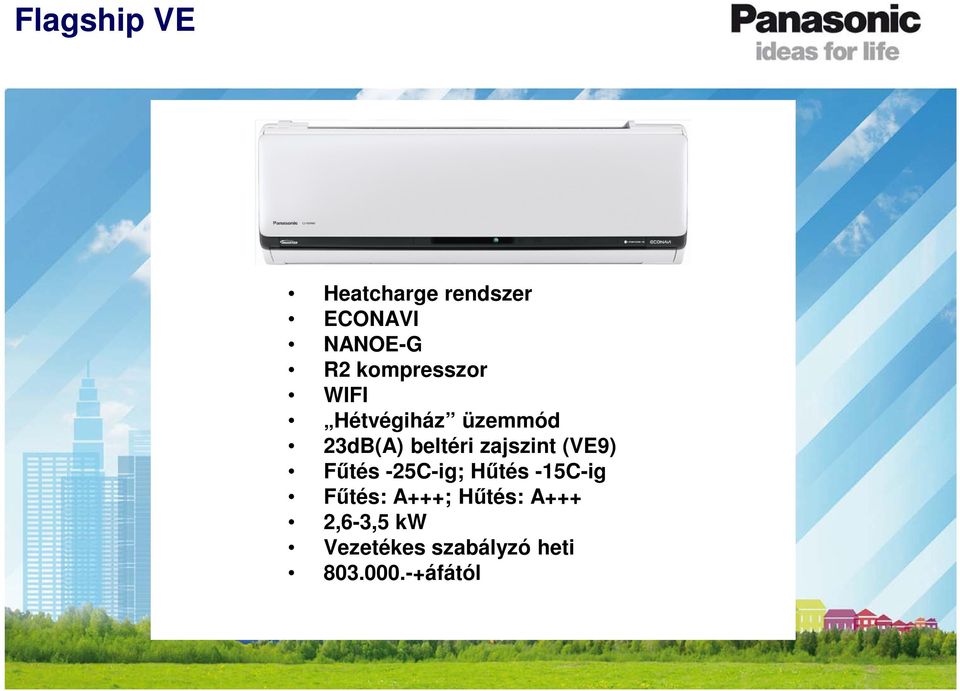

7 Flagship VE Heatcharge rendszer ECONAVI NANOE-G R2 kompresszor WIFI Hétvégiház üzemmód 23dB(A) beltéri zajszint (VE9) Fűtés -25C-ig; Hűtés -15C-ig Fűtés: A+++; Hűtés: A+++ 2,6-3,5 kw Vezetékes szabályzó heti áfától

zajszint (VE9) Fűtés -25C-ig; Hűtés -15C-ig Fűtés:

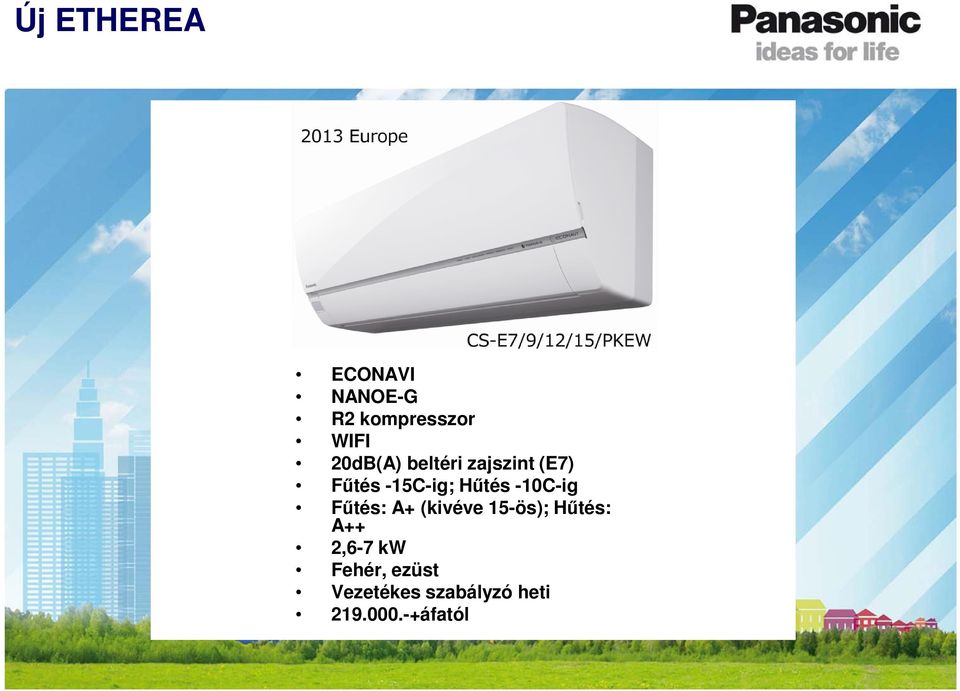

8 Új ETHEREA ECONAVI NANOE-G R2 kompresszor WIFI 20dB(A) beltéri zajszint (E7) Fűtés -15C-ig; Hűtés -10C-ig Fűtés: A+ (kivéve 15-ös); Hűtés: A++ 2,6-7 kw Fehér, ezüst Vezetékes szabályzó heti áfatól

9 RE+ Antibacterial filter R2 kompresszor 22dB(A) beltéri zajszint (RE9) Fűtés -15C-ig; Hűtés -10C-ig Fűtés: A (kivéve 18-as); Hűtés: A+ 2,6-7 kw Fehér áfa-tól

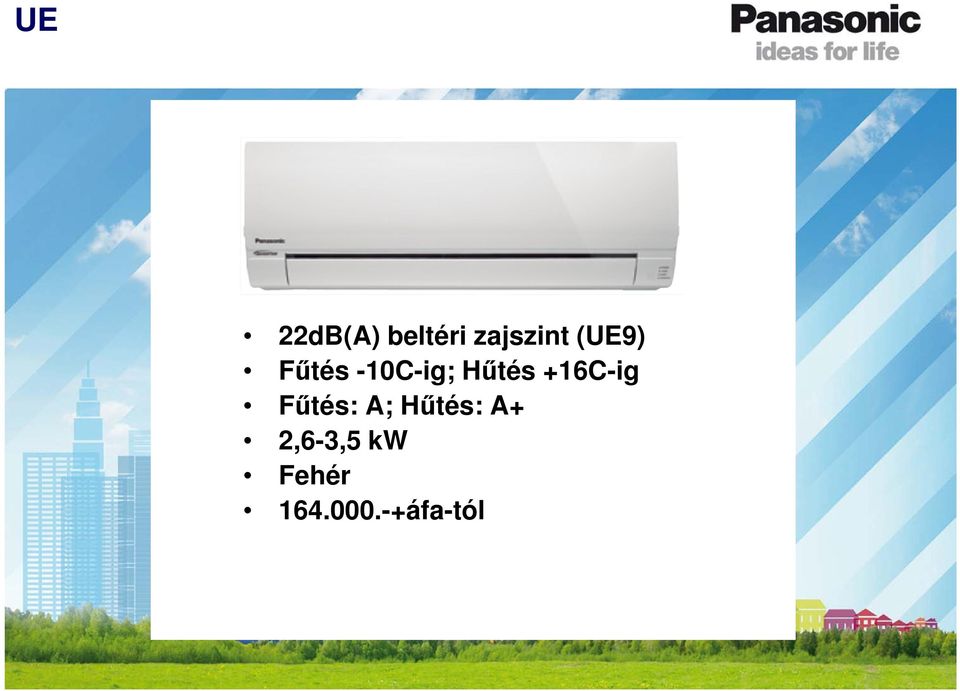

10 UE 22dB(A) beltéri zajszint (UE9) Fűtés -10C-ig; Hűtés +16C-ig Fűtés: A; Hűtés: A+ 2,6-3,5 kw Fehér áfa-tól

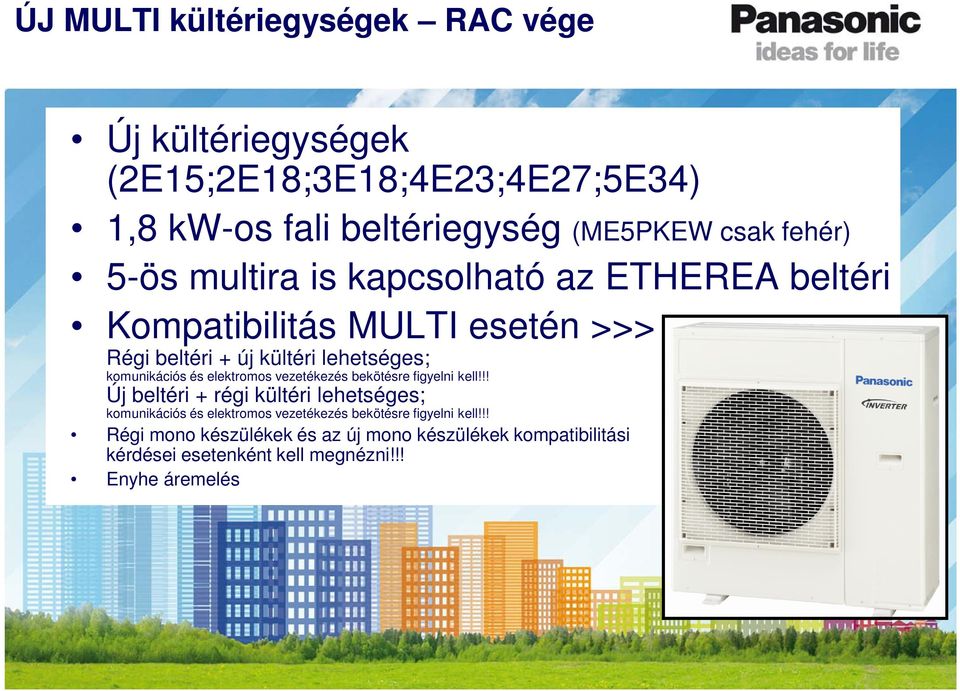

11 ÚJ MULTI kültériegységek RAC vége Új kültériegységek (2E15;2E18;3E18;4E23;4E27;5E34) 1,8 kw-os fali beltériegység (ME5PKEW csak fehér) 5-ös multira is kapcsolható az ETHEREA beltéri Kompatibilitás MULTI esetén >>> Régi beltéri + új kültéri lehetséges; komunikációs és elektromos vezetékezés bekötésre figyelni kell!!! Új beltéri + régi kültéri lehetséges; komunikációs és elektromos vezetékezés bekötésre figyelni kell!!! Régi mono készülékek és az új mono készülékek kompatibilitási kérdései esetenként kell megnézni!!! Enyhe áremelés

komunikációs és elektromos vezetékezés bekötésre figyelni kell!

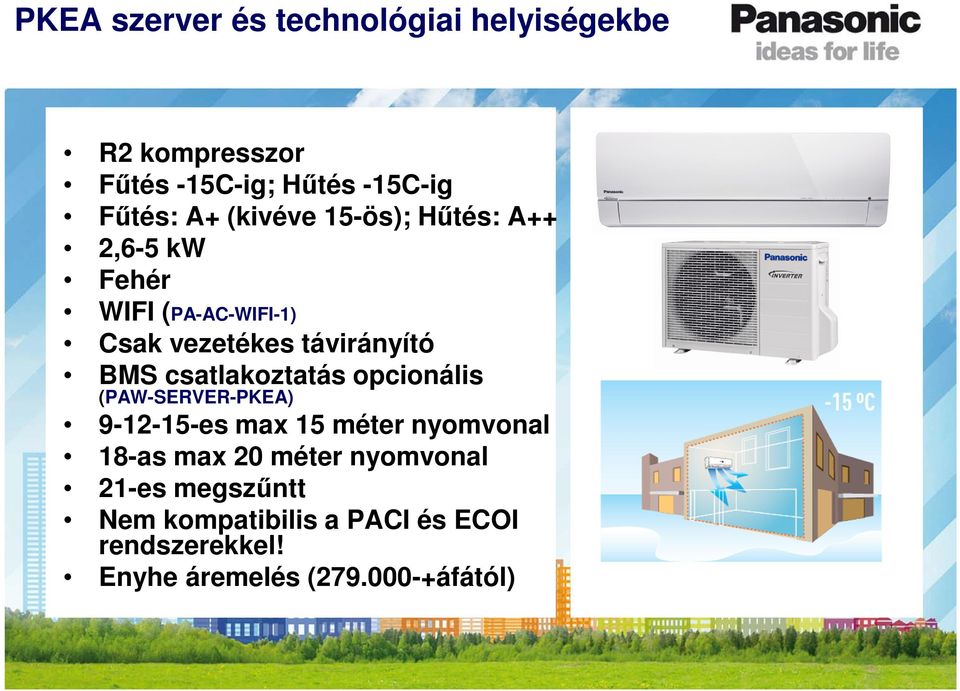

12 PKEA szerver és technológiai helyiségekbe R2 kompresszor Fűtés -15C-ig; Hűtés -15C-ig Fűtés: A+ (kivéve 15-ös); Hűtés: A++ 2,6-5 kw Fehér WIFI (PA-AC-WIFI-1) Csak vezetékes távirányító BMS csatlakoztatás opcionális (PAW-SERVER-PKEA) es max 15 méter nyomvonal 18-as max 20 méter nyomvonal 21-es megszűntt Nem kompatibilis a PACI és ECOI rendszerekkel! Enyhe áremelés ( áfától)

csatlakoztatás opcionális (PAW-SERVER-PKEA) 9-12-15-es max 15 méter nyomvonal 18-as max 20 méter

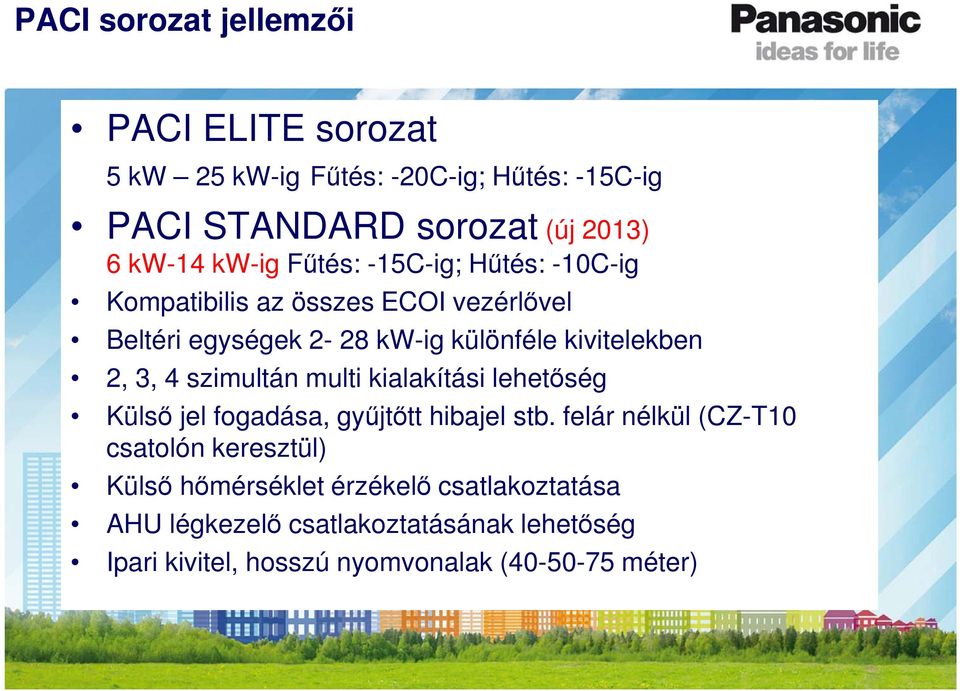

13 PACI sorozat jellemzői PACI ELITE sorozat 5 kw 25 kw-ig Fűtés: -20C-ig; Hűtés: -15C-ig PACI STANDARD sorozat (új 2013) 6 kw-14 kw-ig Fűtés: -15C-ig; Hűtés: -10C-ig Kompatibilis az összes ECOI vezérlővel Beltéri egységek 2-28 kw-ig különféle kivitelekben 2, 3, 4 szimultán multi kialakítási lehetőség Külső jel fogadása, gyűjtőtt hibajel stb. felár nélkül (CZ-T10 csatolón keresztül) Külső hőmérséklet érzékelő csatlakoztatása AHU légkezelő csatlakoztatásának lehetőség Ipari kivitel, hosszú nyomvonalak ( méter)

3, 4 szimultán multi kialakítási lehetőség Külső jel fogadása, gyűjtőtt hibajel stb.

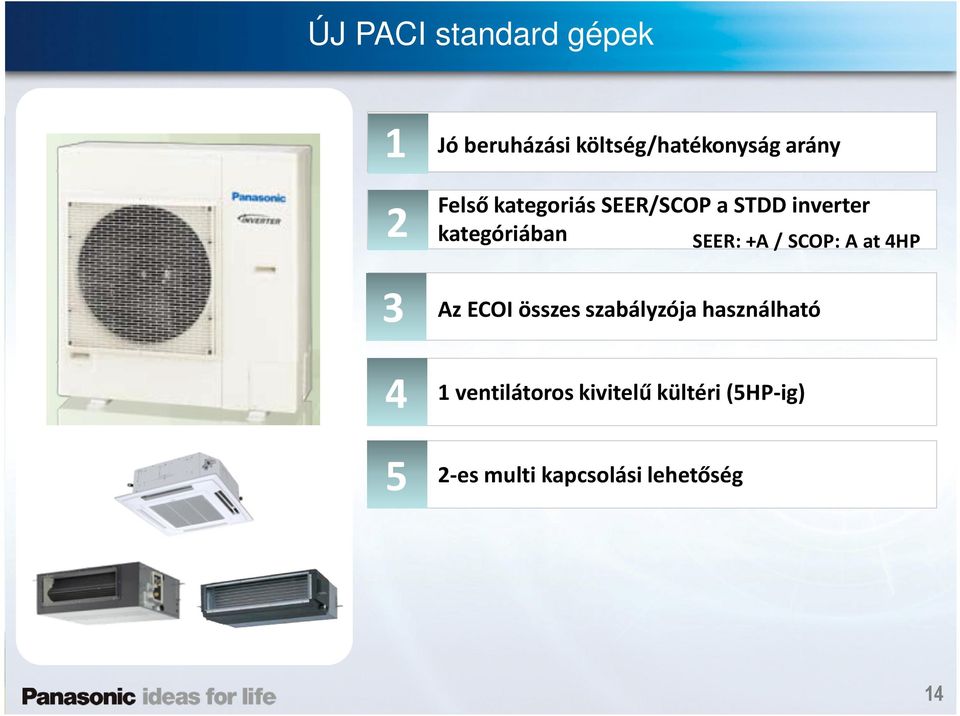

14 ÚJ PACI standard gépek Jó beruházási költség/hatékonyság arány Felső kategoriás SEER/SCOP a STDD inverter kategóriában SEER: +A / SCOP: A at 4HP Az ECOI összes szabályzója használható 1 ventilátoros kivitelű kültéri(5hp-ig) 2-es multi kapcsolási lehetőség 14

SEER: +A / SCOP: A at 4HP Az ECOI összes szabályzója használható 1

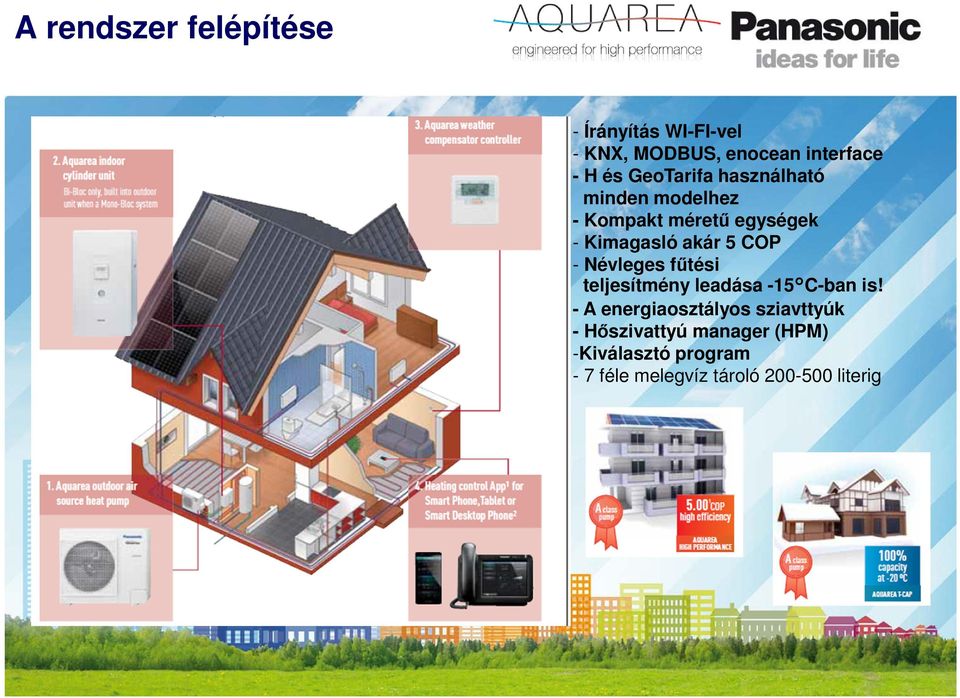

15 A rendszer felépítése - Írányítás WI-FI-vel - KNX, MODBUS, enocean interface - H és GeoTarifa használható minden modelhez - Kompakt méretű egységek - Kimagasló akár 5 COP - Névleges fűtési teljesítmény leadása -15 C-ban is! - A energiaosztályos sziavttyúk - Hőszivattyú manager (HPM) -Kiválasztó program - 7 féle melegvíz tároló literig

COP - Névleges fűtési teljesítmény leadása -15 C-ban is!

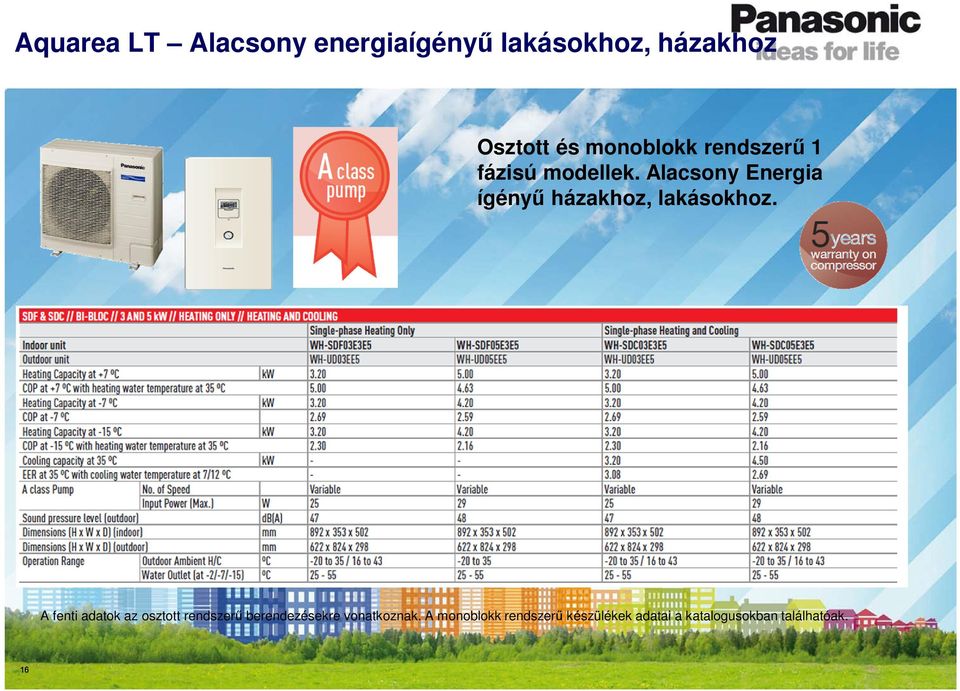

16 Aquarea LT Alacsony energiaígényű lakásokhoz, házakhoz Osztott és monoblokk rendszerű 1 fázisú modellek. Alacsony Energia ígényű házakhoz, lakásokhoz. A fenti adatok az osztott rendszerű berendezésekre vonatkoznak. A monoblokk rendszerű készülékek adatai a katalogusokban találhatóak. 16

Alacsony Energia ígényű házakhoz, lakásokhoz.

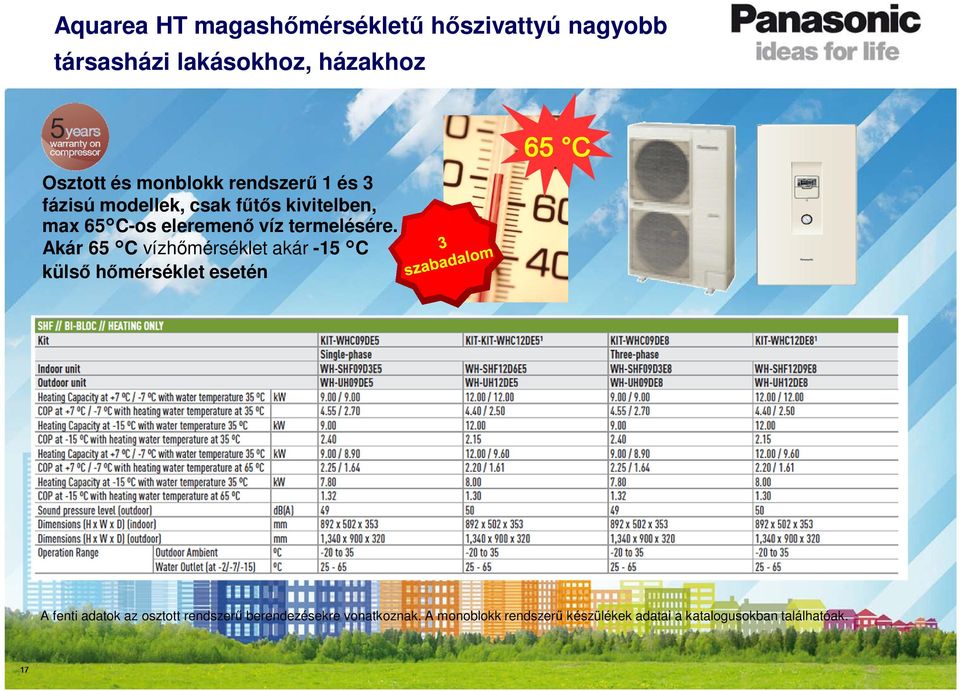

17 Aquarea HT magashőmérsékletű hőszivattyú nagyobb társasházi lakásokhoz, házakhoz 65 C Osztott és monblokk rendszerű 1 és 3 fázisú modellek, csak fűtős kivitelben, max 65 C-os eleremenő víz termelésére. Akár 65 C vízhőmérséklet akár -15 C külső hőmérséklet esetén A fenti adatok az osztott rendszerű berendezésekre vonatkoznak. A monoblokk rendszerű készülékek adatai a katalogusokban találhatóak. 17

18 Aquarea Air szuper alcsony hőmérsékletű radiátor/fan-coil (2013 új) 3 féle méretben (570W-1730 W-ig) A fan-coil és radiátor egy rendszerben Fűtés 35C-os előremenővel! (Kifújt levegő ~30C-os). Csak egy fűtési kör kell! Érintőképernyős kezelő és 3 járatú szelep a készülékbe építve 4 ventilátor fokozat (akár 17,6 db(a) zajszint!) Sugárzó hőleadás Alacsony zajszintű ventilátor

(Kifújt levegő ~30C-os). Csak egy fűtési kör kell!

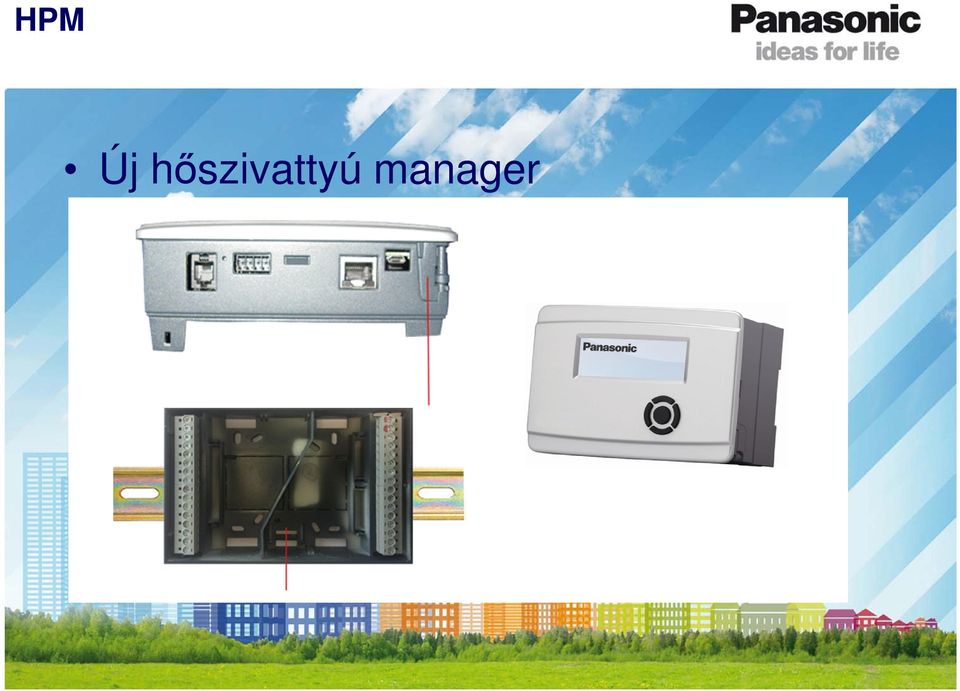

19 HPM Új hőszivattyú manager

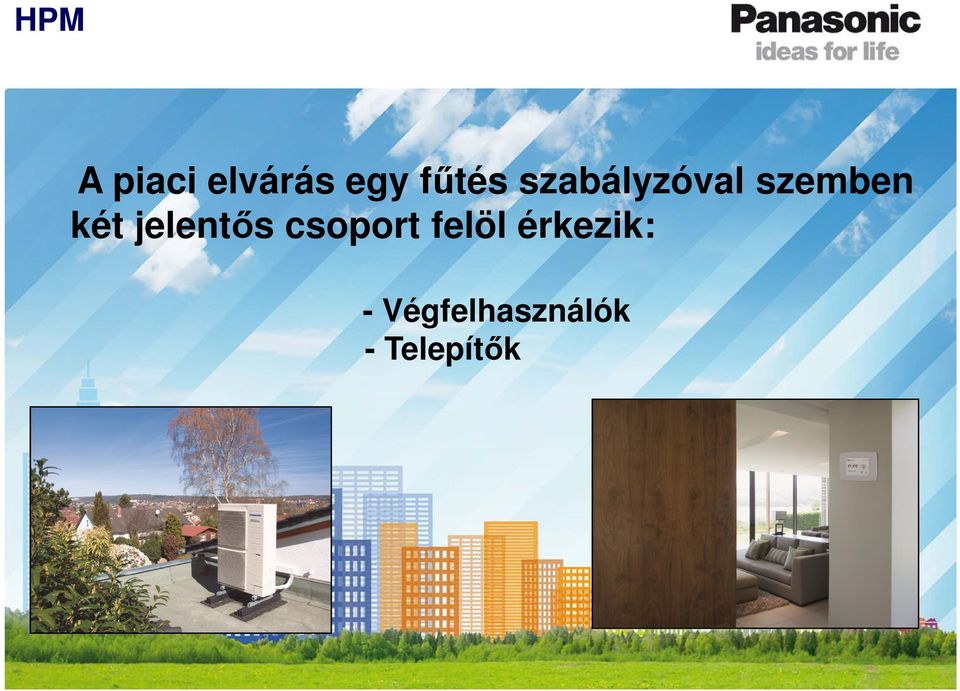

20 HPM A piaci elvárás egy fűtés szabályzóval szemben két jelentős csoport felöl érkezik: - Végfelhasználók - Telepítők

21 Végfelhasználó ígénye egy fűtési szabályzóval szemben Fűtési rendszer energiatakarékos szabályzása Alacsony üzemeltetési költségű fűtési rendszer Megoldás egy kézből Interneten elérhető legyen Könyen üzemeltethető legyen

22 A telepítői ígények egy fűtés szabályzóval szemben A szabályzó gyors kiválasztása Elektromos és gépész kapcsolási rajzok Egyszerű telepítés Gyors és egyszerű üzembehelyezés Flexibilis alkalmazhatóság Minden fűtési egységet egy szabályzó írányítson Lehetőség a fűtési rendszer optimalizálására

23 Aquarea Heat Pump Manager (HPM) PAW-HPM1 HPM LCD kijelzővel 3 hőszivattyú szabályzása közvetlen kommunikáció a hőszivattyúval, minden funkció elérhető PAW-HPM2 HPM kijelző nélkül Érintő képernyős kijelző opcionálisan csatlakoztatható, web kapcsolat 3 hőszivattyú szabályzása közvetlen kommunikáció a hőszivattyúval, minden funkció elérhető

24 Aquarea Heat Pump Manager (HPM) Aquarea Heat Pump Manager: Tartozékok Külső hőmérséklet szenzor ( 30 to +70 C) Clip-on szenzor ( 20 to +120 C) Puffer tároló szenzor ( 30 to +100 C) Puffer tank szenzor solárhoz ( 50 to +250 C) Puffer tank szenzor hüvellyel ( 20 to +120 C) Teremhőmérséklet szenzor Interface A HPM és az AQUAREA közé

25 A fűtési rendszer energiatakarékos szabályzása Időjáráskövető szabályzás (fűtési görbe) A szabályzás tovább finomítható helyiség érzékelők használatával Hőszivattyú ki/be kapcsolása az ígényegtől függően Időzítő éjszakai üzemmóddal Care taker function Photovoltaic / Smart Grid kapcsolat

26 A fűtési rendszer mely részeit tudjuk szabályozni? 2 fűtési kör (by 0 10 V jellel) Szolár kör Kaszkáád vezérlés 3 hőszivattyúig Bivalens rendszer 2 különböző fűtési eszköz szabályzása Használati melegvíz Puffer tároló Cirkulációs szivttyú Az AQUAREA hőszivattyú teljeskörű vezérlése

27 Aquarea Heat Pump Manager: Features Épület szárító program Automatikus átrváltás a hűtés és fűtés között Care taker function Folyamatosan alakítja a hőszivattyú működését a valós körülményekhez Egyedileg igazítható, testreszabható az épület ígényeihez Akár szabadon is programozható

28 Aquarea Heat Pump Manager: Features Többnyelvű felület 160 előre konfigurált rendszer 230 V betáp 7 relé kimenet V kimenet 8 szenzor bemenet (PT1000) Kapcsolat hőmennyiségmérőhöz és villanyórához

29 Aquarea Heat Pump Manager kommunikációval Kapcsolodás a hőszivattyúhoz PCB Le kell húzni a szabályzot A HPM interfacet rá kell dugni a távirányító helyére Az interface másik felét pedig a HPM-hez kell csatlakoztatni Érintőképernyő (opciónális)

30 HPM Összefoglalás Hatékonyan szabályozható az összes fűtési eszköz a segítségével Egy szabályzó a teljes fűtési rendszerhez Teljes értékű kommunikáció a Panasonic hőszivattyúval Kényelmes üzemltetés Online tervező szoftver Egyszerű kiválasztás és telepítés Lehetséges web-en keresztül elérni.
