1 GÉPÉSZETI SZELLŐZŐK

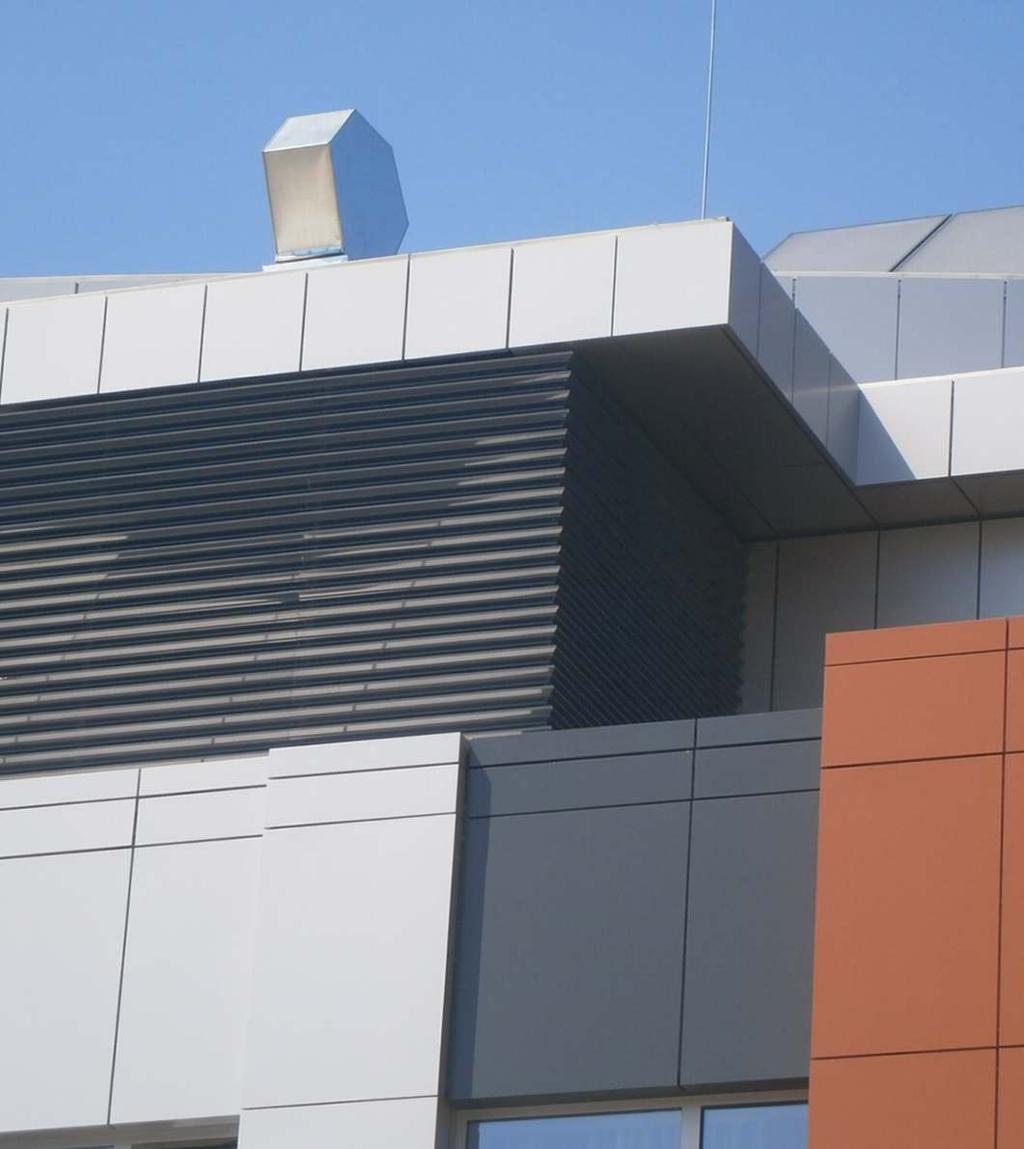

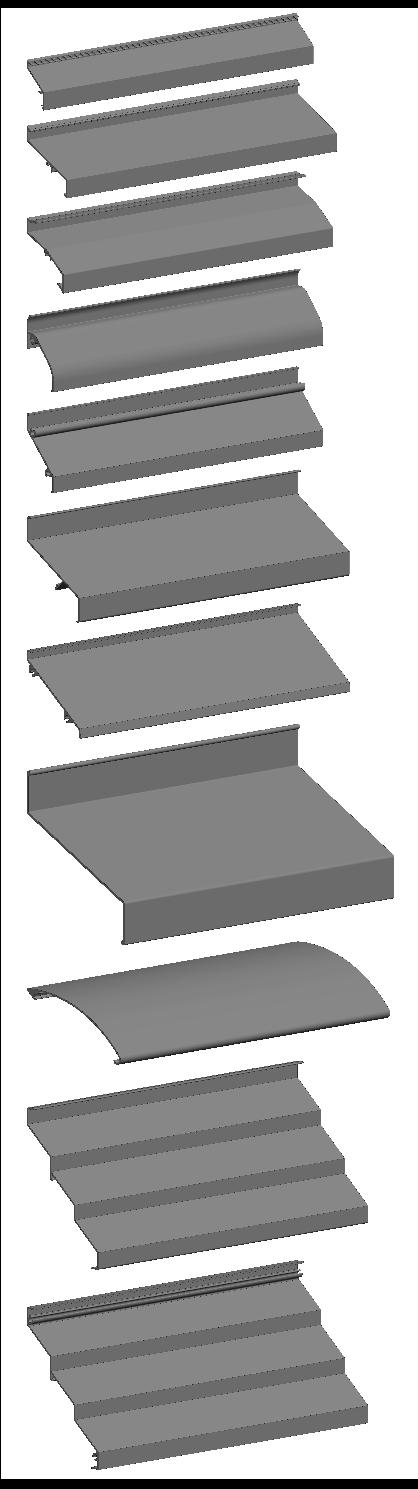

2 TÍPUSOK Préselt alumínium lamellák, porszórt vagy eloxált felülettel, méretarányosan megjelenítve 38 Z - 19x38 méretű végigfutó, klipszes lamella 45 Z - 45x52 méretű végigfutó, klipszes lamella 55 Z - 41x55 méretű végigfutó, klipszes lamella 58 Z - 30x58 méretű csavarnútos, klipszes lamella 60 Z - 30x60 méretű csavarnútos, klipszes lamella 78 Z - 59x78 méretű végigfutó, klipszes lamella 86 Z - 50x73 méretű csavarnútos, klipszes lamella 109 Z - 109x126 méretű, csavaros rögzítésű lamella 113 C - egyfalú klipszes-, ellipszis lamella 120 Z 0-80x120 méretű végigfutó, klipszes lamella 120 Z - 80x120 méretű végigfutó, klipszes lamella

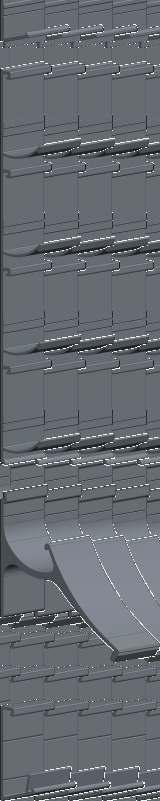

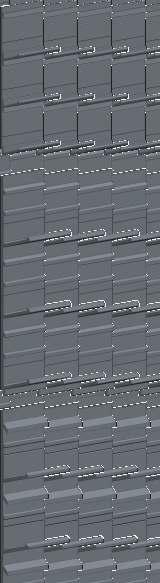

3 KLIPSZEK Préselt alumínium lamella klipszek nyers, porszórt vagy eloxált felülettel 38 Z klipsz - Lamellához csavaros rögzítéssel 45/55 Z klipsz - Lamellához csavaros rögzítéssel 78 Z klipsz - Lamellához csavaros rögzítéssel C 113 klipsz - C 113 lamellához 120 Z klipsz - 120Z lamellához 86 Z keret - Tetszőleges kiosztással

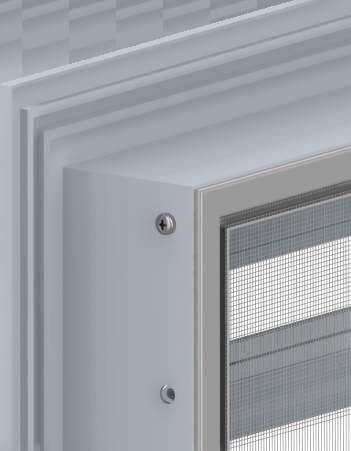

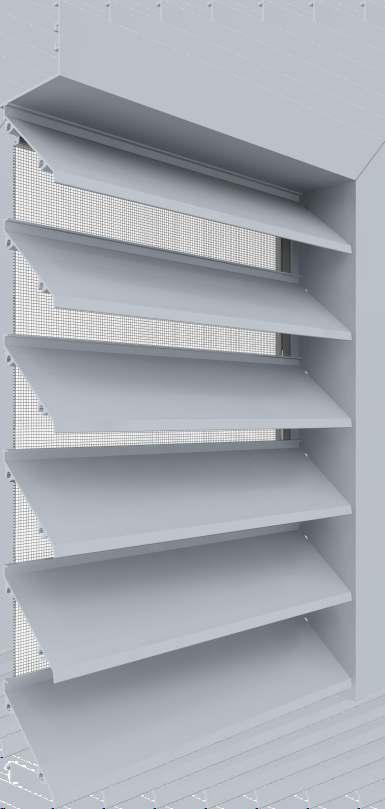

4 GÉPÉSZETI SZELLŐZŐK ROVAR- ÉS MADÁRHÁLÓ A lamellás gépészeti szellőzőinket igény esetén kétféle rácsméretű hálóval látjuk el, hogy a nem kívánt rovar- és madár látogatásokat megelőzzük. A hálók anyaga a rácskiosztás függvényében lehet műanyag, illetve fém. Rögzítésük a szerkezethez alumínium kerettel, regzéscsillapító gumikéderekkel történik. Tisztítási igény esetén a háló a szellőző belső oldaláról egyszerűen eltávolítható. A külömböző méretű lamellás szerkezetek nyomásesését rovarhálóval, illetve rovarháló nélkül is bevizsgáltuk, értékeit a terméklapokon megtalálhatók.

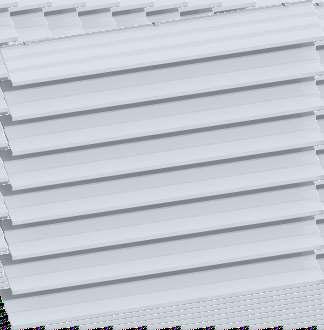

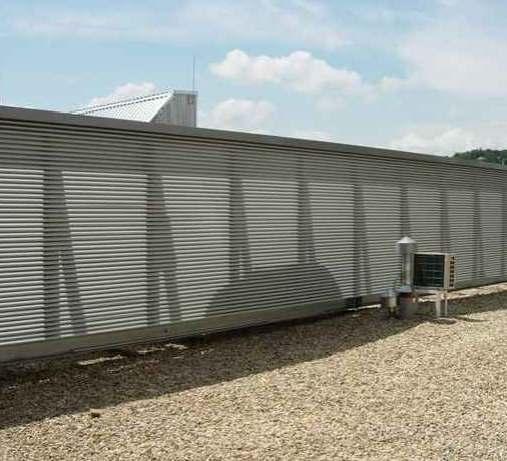

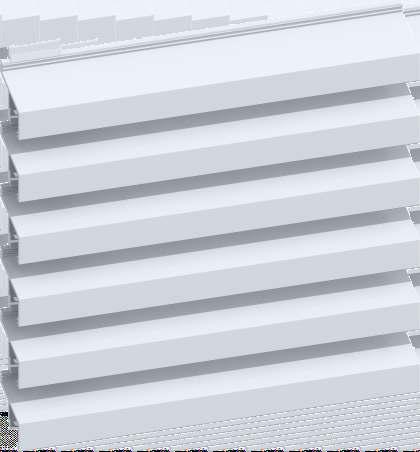

5 38 Z 19 x 38,4 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, 33 kiosztással. A fix kiosztású lamellák távolsága 33. A fal önsúlya 13 kg/m 2. Köszönhető ez a rendkívül egyszerű, de emellett megfelelően erős rögzítésnek. A klipszek vízszintes irányú távolsága maximum 1,30 méter, a lamellák maximális konzolossága 0,4 méter lehet. A 40x40 befoglaló méretű klipsztartó profilok 1,5m magasságig önhordóak. 1,5 m felett külön tartószerkezet szükséges. Az egyes mezők végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetőség van a lamellák szögbe vágására is. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. A lamellás fal kis keresztmetszetének köszönhetően kiválóan alkalmas nyílászárókba való beépítésre, üvegléccel leszorítva. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 μm) vagy eloxált (20 μm). Klipsz 19,0 38,4 103,0 17,8 Technikai adatok kiosztás (C): 33,0 Szélesség (X): 20,5 Magasság: (Y): 38,4 Vizuális szabad keresztmetszet*: 56% Fizikai szabad keresztmetszet*: 56% Maximális tartó távolság: 1,3 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet X 38 Z D A C Y

6 45 Z 45,0 x 52,4 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, 50 kiosztással. 2 A fal önsúlya 10 kg/m. Köszönhető ez a rendkívül egyszerű, de emellett megfelelően erős rögzítésnek. A klipszek vízszintes irányú távolsága maximum 1,40 méter, a lamellák maximális konzolossága 0,4 méter lehet. A 40x40 befoglaló méretű klipsztartó profilok 1,5m magasságig önhordóak. 1,5 m felett külön tartószerkezet szükséges. Az egyes mezők végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetőség van a lamellák szögbe vágására is. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 µm) vagy eloxált (20 µm) Klipsz 28,4 45,0 153,4 52,4 Technikai adatok 45 Z kiosztás (C): 50,0 Szélesség (X): 47,0 Magasság: (Y): 52,4 Vizuális szabad keresztmetszet*: 71% Fizikai szabad keresztmetszet*: 60% Maximális tartó távolság: 1,4 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet X D A C Y

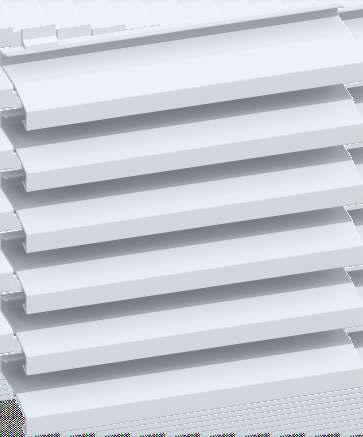

7 55 Z 40,5 x 55,2 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, 50 kiosztással. A fal önsúlya 11 kg/m2. Köszönhető ez a rendkívül egyszerű, de emellett megfelelően erős rögzítésnek. A klipszek vízszintes irányú távolsága maximum 1,50 méter, a lamellák maximális konzolossága 0,4 méter lehet. A 40x40 befoglaló méretű klipsztartó profilok 1,5 m magasságig önhordóak. 1,5 m felett külön tartószerkezet szükséges. Az egyes mezők végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetőség van a lamellák szögbe vágására is. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60µm) vagy eloxált (20 µm) Technikai adatok 55 Z kiosztás (C): 50,0 Szélesség (X): 42,5 Magasság: (Y): 55,2 Vizuális szabad keresztmetszet*: 73% Fizikai szabad keresztmetszet*: 45% Maximális tartó távolság: 1,5 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet X D A C Y

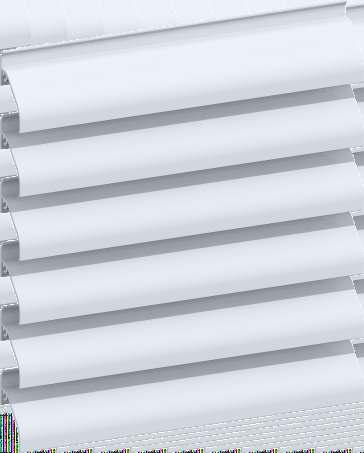

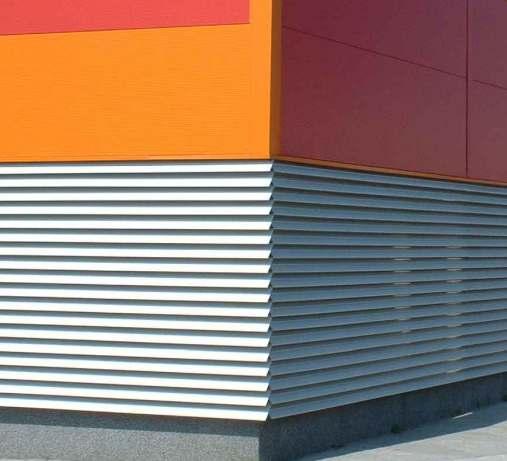

8 58 Z 30x58 befoglaló méretű, keretbe szerelt, préselt alumínium profilokból álló lamellázat, kiosztással. A rögzítések vízszintes irányú távolsága maximum 1,30 méter, a lamellák maximális konzolossága 0,4 méter lehet. A fal önsúlya 8-11 kg/m2. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. A lamellás fal kis keresztmetszetének köszönhetően kiválóan alkalmas nyílászárókba való beépítésre, üvegléccel leszorítva. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 µm) vagy eloxált (20 µm) Tartó 30,0 20,0 36,2 58,0 Technikai adatok 58 Z kiosztás (C): Szélesség (X): 30,0 Magasság: (Y): 58,0 Vizuális szabad keresztmetszet*: 50-70% Fizikai szabad keresztmetszet*: 40-60% Maximális tartó távolság: 1,3 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet D A C Y X

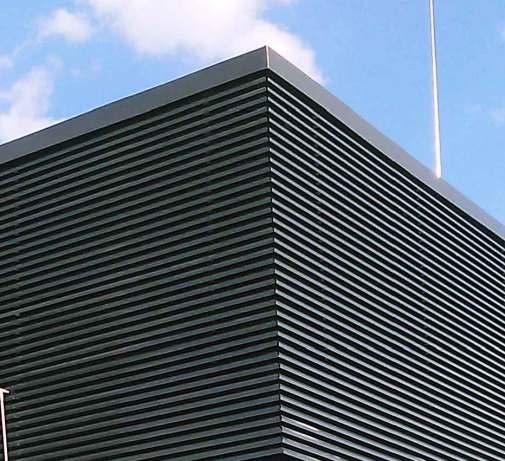

9 60 Z A 30x60 befoglaló méretű, keretbe szerelt, préselt alumínium profilokból álló lamellázat, lamellakiosztással. A rögzítések vízszintes irányú távolsága maximum 1,30 méter, a lamellák maximális konzolossága 0,4 méter lehet. A fal 2 önsúlya 7-10 kg/m. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. A lamellás fal kis keresztmetszetének köszönhetően kiválóan alkalmas nyílászárókba való beépítésre, üvegléccel leszorítva. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 µm) vagy eloláxt (20 µm) Tartó 30,0 20,0 36,2 60,0 Technikai adatok 60 Z kiosztás (C): Szélesség (X): 30,0 Magasság: (Y): 60,0 Vizuális szabad keresztmetszet*: 50-70% Fizikai szabad keresztmetszet*: 40-60% Maximális tartó távolság: 1,3 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet X D A C Y

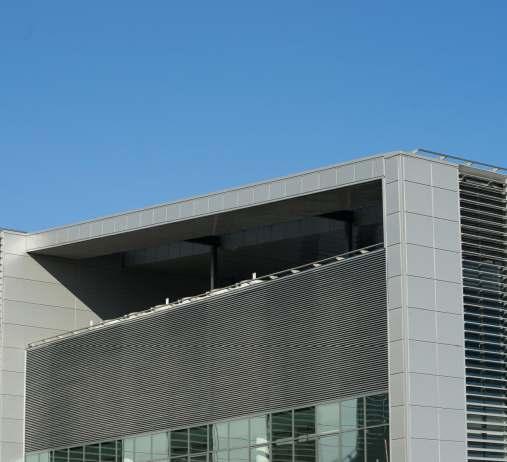

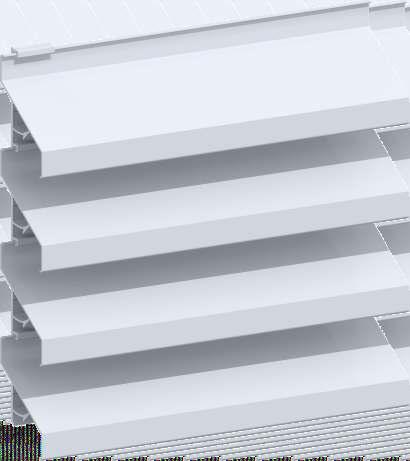

10 78 Z 59,0 x 78,0 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, 69 kiosztással. A fal önsúlya 10 kg/m2. A klipszek vízszintes irányú távolsága maximum 1,70 méter, a lamellák maximális konzolossága 0,4 méter lehet. A 40x40 befoglaló méretű klipsztartó profilok 1,5m magasságig önhordóak. 1,5m felett külön tartószerkezet szükséges. Az egyes mezők végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetőség van a lamellák szögbe vágásárais. Gépészeti tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 µm) vagy eloxált (20 µm) 59,0 277,0 78,0 38,4 Klipsz Technikai adatok 78 Z kiosztás (C): 69,0 Szélesség (X): 61,0 Magasság: (Y): 78,0 Vizuális szabad keresztmetszet*: 79% Fizikai szabad keresztmetszet*: 43% Maximális tartó távolság: 1,7 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m *Lásd Keresztmetszetek fejezet X D A C Y

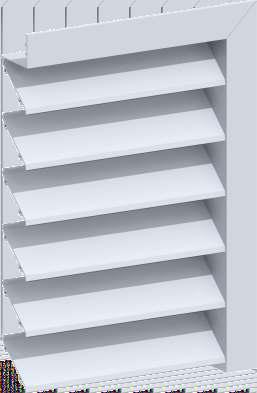

11 86 Z 50x73 befoglaló méretű, keretbe szerelt, préselt alumínium profilokból álló lamellázat, kiosztással. Javasolt lamella kiosztás 70. A szellőzőzsalu önsúlya 9-15 kg/m2. A lamellák maximális fesztávolsága. és így a keret maximális szélessége 1,50 méter. Legnagyobb magassága 6,00 méter. A maximális szélességnél nagyobb nyílásoknál a keretek sorolhatók, közbenső tartóprofilok beiktatásával. Mind a kiosztás mind a szög variálható. Gépészeti tereknél alumínium keretbe szerelve, madárvagy rovarhálóval kerül elhelyezésre. A zsaluk felületképzése tetszőleges színű RAL színskála szerinti porszórás, vagy eloxálás lehet. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín (60 µm) vagy eloxált (20 µm) Keretprofil 50,0 5,5 73,0 45,0 70,0 10,0 Technikai adatok 86 Z kiosztás (C): Szélesség (X): 71,0 Magasság: (Y): 73,0 1,2 Vizuális szabad keresztmetszet : 84-92% 1,2 Fizikai szabad keresztmetszet : 44-51% Maximális tartó távolság: 1,5 m Maximális lamella hosszúság: 6 m 1 Lásd Keresztmetszetek fejezet 2 kiosztás függvényében ig X D A C Y

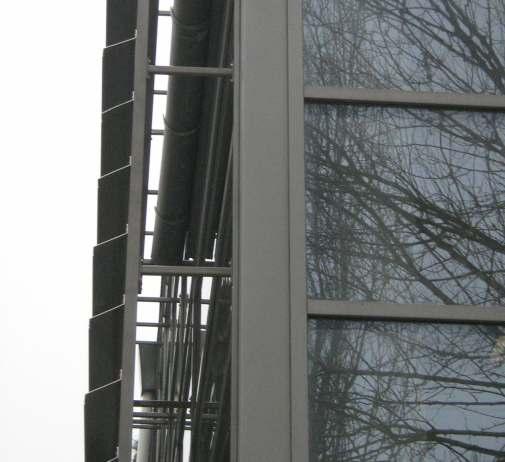

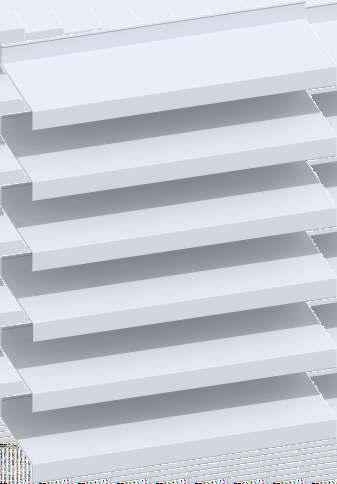

12 109 Z A lamellák függõleges kiosztása a ki- és belátási igényeket, a homlokzat tájolását, illetve gépészeti felhasználás esetén a ki- és beáramló levegõ mennyiségét figyelembe véve, teszőlegesen választható. A rendkívül egyszerû, de emellett megfelelõen erõs 2 rögzítésnek köszönhetően a fal önsúlya kg/m, kiosztástól függõen. A rögzítések vízszintes irányú távolsága maximum 1,5 méter, a lamellák maximális konzolossága 0,4 méter lehet. Az egyes mezõk végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetõség van a lamellák szögbe vágására is. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín, (60 µm) vagy eloxált (20 µm) Keresztmetszet 109,0 126,0 Technikai adatok 109 Z kiosztás (C): Szélesség (X): 109,0 Magasság: (Y): 126,0 1,2 Vizuális szabad keresztmetszet : 80-95% 1,2 Fizikai szabad keresztmetszet : 44-51% Maximális tartó távolság: 1,5 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m 1 Lásd Keresztmetszetek fejezet 2 kiosztás függvényében ig X D A C Y

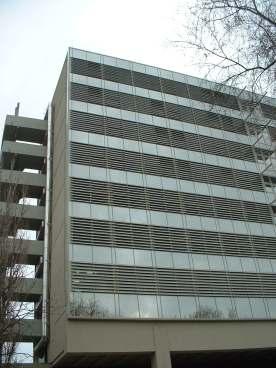

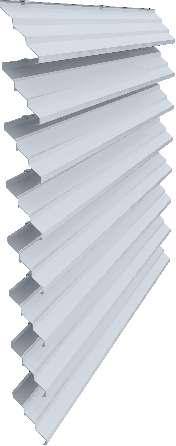

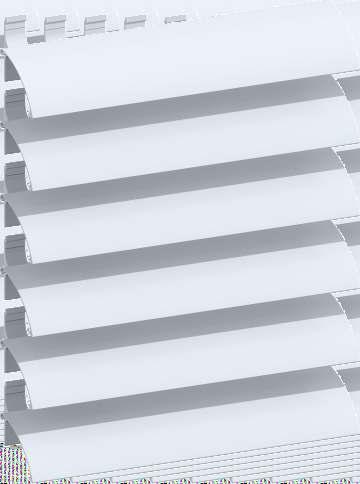

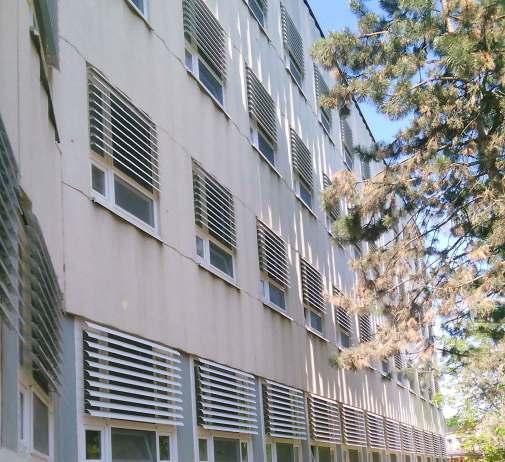

13 113 C 113,5x20 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, 83 kiosztással. 2 A fal önsúlya 83 kiosztással 12 kg/m. A klipszek, illetve a függőleges tartók vízszintes irányú távolsága maximum 1,75 méter, a lamellák maximális konzolossága 0,4 méter lehet. A 40x40 befoglaló méretű klipsztartó profilok 1,5m magasságig önhordóak. 1,5m fele külön tartószerkezet szükséges. Az egyes mezők végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetőség van a lamellák szögbe vágására is. Gépésze tereknél alumínium keretbe szerelve, madár- vagy rovarhálóval kerül elhelyezésre. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín, (60 μm) vagy eloxált (20 μm) Klipsz ,6 113,5 Technikai adatok 113 C kiosztás (C): Szélesség (X): 122,0 Magasság: (Y): 80,0 1,2 Fizikai szabad keresztmetszet : 50% Y C Maximális tartó távolság: 1,75 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m X 1 Lásd Keresztmetszetek fejezet 2 kiosztás függvényében ig

14 120 Z 80 x 120 végigfutó, klipszes rögzítésű, préselt alumínium profilokból álló lamellázat, kiosztással. A lamellák függõleges kiosztása a ki- és belátási igényeket, a homlokzat tájolását, illetve gépészeti felhasználás esetén a ki- és beáramló levegõ mennyiségét figyelembe véve, eszőlegesen választható. A fal önsúlya kg/m2 kiosztástól függõen. A rögzítések vízszintes irányú távolsága maximum 1,5 méter, a lamellák maximális konzolossága 0,4 méter lehet. Az egyes mezõk végeit és a sarkokat lemezeléssel takarjuk le, illetve a sarkokon lehetõség van a lamellák szögbe vágására is. Anyag: EN 6063-T5 AlMgSi0.5 Felület: poliészter porszórt, tetszőleges RAL szín, (60 µm) vagy eloxált (20 µm) Klipsz 80,0 120,0 66,1 33,0 Technikai adatok 120 Z kiosztás (C): Szélesség (X): 82,5 Magasság: (Y): 120,0 1,2 Vizuális szabad keresztmetszet : 80-95% 1,2 Fizikai szabad keresztmetszet : 45-60% Maximális tartó távolság: 1,5 m Maximális konzolosság: 0,4 m Maximális lamella hosszúság: 6 m 1 Lásd Keresztmetszetek fejezet 2 kiosztás függvényében ig X D A C Y

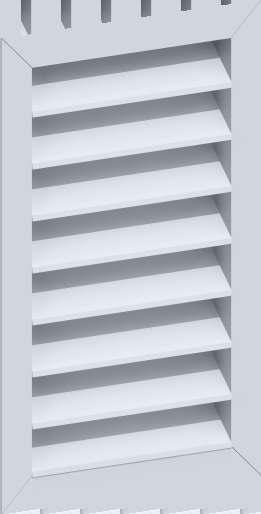

15 KERESZTMETSZETEK Ez a fejezet segítséget nyújt az ideális lamellákkiválasztásában. A vizuális szabad keresztmetszetet a lamellák kiosztásának (A) és a lamellák közötti távolság (C) vizuális aránya határozzameg. C A Fizikai szabad keresztmetszet A fizikai szabad keresztmetszetet a két lamemella közötti legkeskenyebb távolság () és a lamellák kiosztásának aránya határozza meg (C). (A) - Vizuális távolság két lamella között () - Legkissebb nyílás két lamella között (C) - osztásköz Akusztikus kifejezések d (a) = a decibel (d) értékek egy hangforrás zajcsökkentésének jellemzésére szolgálnak R (C; Ctr) = súlyozott léghanggátlási egyenérték - laboratóriumi léghanggátlás w C = a rózsaszín zajra vonatkozó spektrumkorrekciós időtartam, amelyet mindig a R -hez kell hozzáadni w C = a teljes külső határoló szerkezetre vonatkozó, közlekedési zaj elleni zajcsökkentő hatás értéke, ami azonos a külső tr határoló szerkezetek hangszigetelési követelményével, a helyszín hatása nélkül Frekvencia = Hertz (Hz) a rezgések száma másodpercenként kifejezve. Megjegyzés: annak érdekében, hogy kiválassza a megfelelő szellőzőnyílást az alkalmazásához, kérjük, olvassa el a helyi építési szabályokat. GÉPÉSZETI SZELLŐZŐK ALAKOS KERETTEL

16 ADATOK Szabad keresztmetszet Hangszigetelés név pus azonosító szélesség X magasság Y kiosztás C hosszúság Max. vizuális fizikai Rw d 38 Z C , % 56% - 45 Z , % 60% - 55 Z ,5 55, % 45% - 58 Z C % 40-60% - 60 Z C % 40-60% - 78 Z % 43% - 86 Z % 44-51% Z % 44-51% C , % Z % 45-60% - 150AS Acous c (nx150) % 35% 10 (-1;-2) d 150AD Acous c (nx150) % 35% 17 (-1;-4) d Klipsz Keret Rögzítés Önhordó Legnagyobb Fal szélesség magasság azonosító szélesség magasság azonosító konzolosság Max. tartó távolság Max. magasság Max. magasság Max. önsúly kg/m² 38 17, ,4 153,4 No ,4 153,4 No ,2 No. C ,2 No. C ,4 277 No No No ,1 No No AS AD

17 EÉPÍTÉSEK 86Z lamella 86Z keretben 60 -es kiosztással Z lamella, 78Z klipsz, 40x40 zártszelvény tartó, L konzol

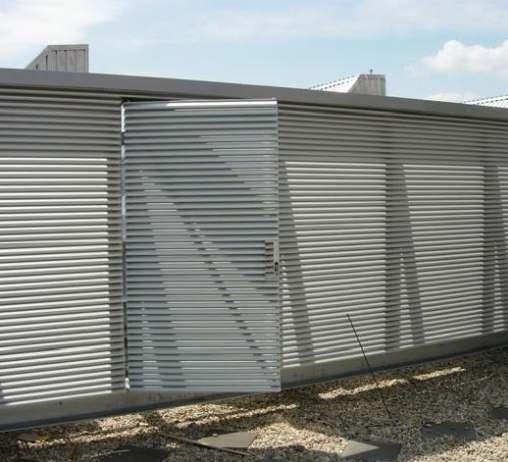

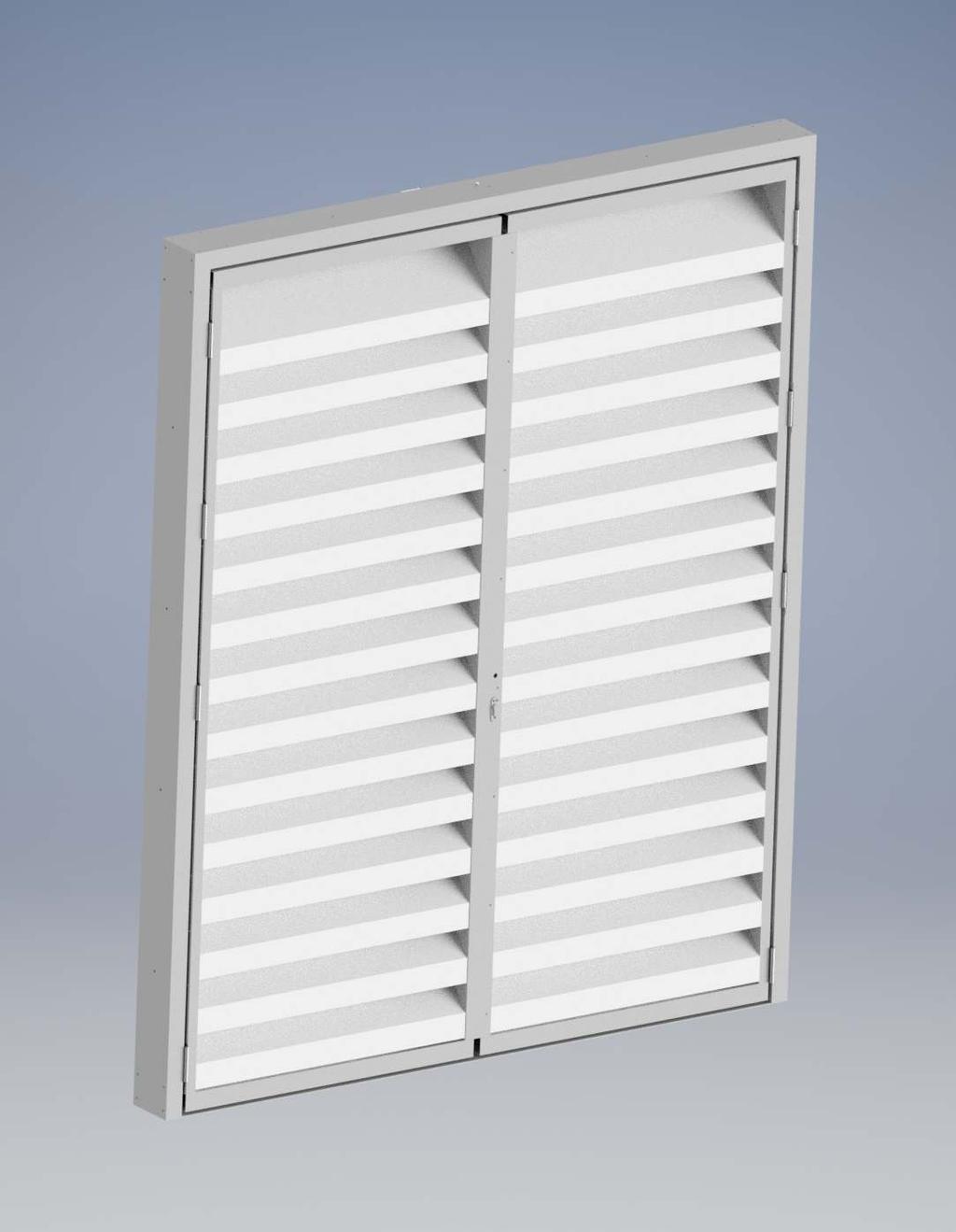

18 AJTÓK

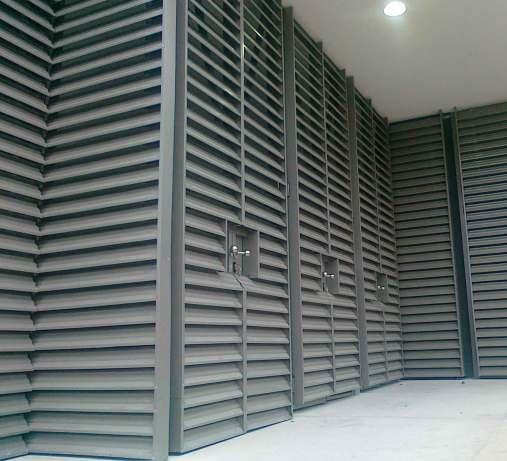

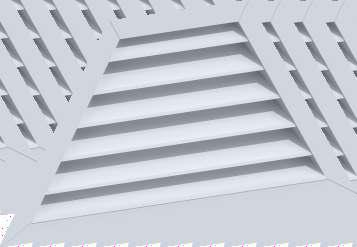

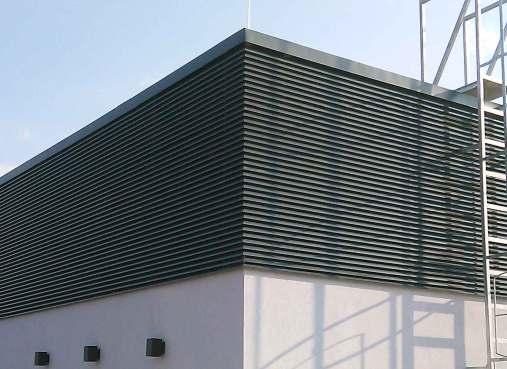

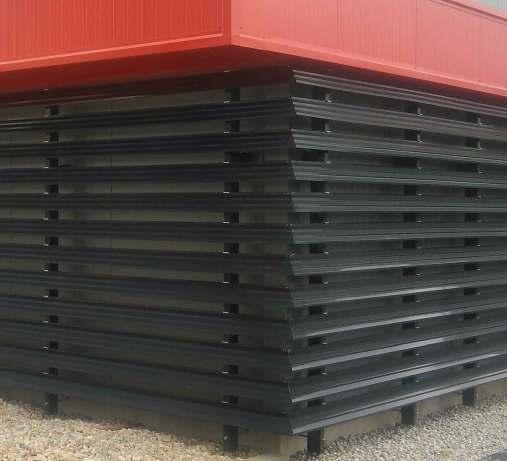

19 SARKOK Sarkok kialakításánál a lamellák szögbe vágásával biztosítható a megfelelő megjelenés. A sarkok szöge tetszőleges lehet, akár konvex akár konkáv. A lamellás rendszerektelepítésekorminden esetbenfigyelembekell venni az -5 alumínium hőtágulási együtthatóját, amely 2,4 x 10 m/mk ( ΔL / L ). A dilatációs hézag mértéke: pl. egy 1m hosszú lamella megnyúlása -30 C-ról 70 C-ra való hevítés során: -5 ΔL= α x L x ΔT = 2,4 x 10 x 1000 x 100 = 2,4 hőtágulás iránya fix rögzítés dilatációs hézag nélkül fix rögzítés dilatációs hézag nélkül fix rögzítés fix rögzítés hőtágulás iránya hőtágulás iránya hőtágulás iránya fix rögzítés mobil rögzítés hőtágulás iránya dilatációs hézag fix rögzítés hőtágulás iránya hőtágulás iránya mobil rögzítés dilatációs hézag hőtágulás iránya

20 SZELLŐZŐ TORNYOK Lapostetőn gépeszeti terek, szellőzők vagy kémények eltakarására szellőző tornyokat alakíthatunk ki. mobil rögzítés hőtágulás iránya mobil rögzítés dilatációs hézag hőtágulás iránya

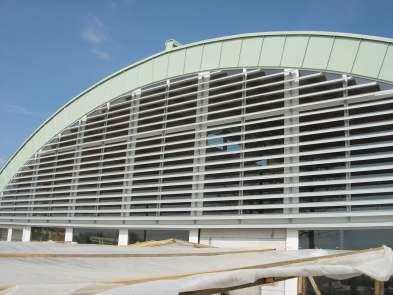

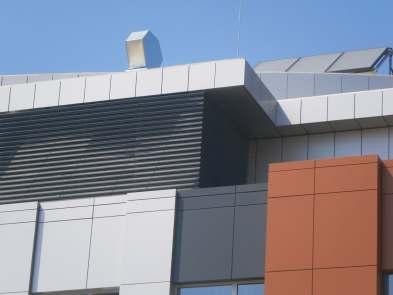

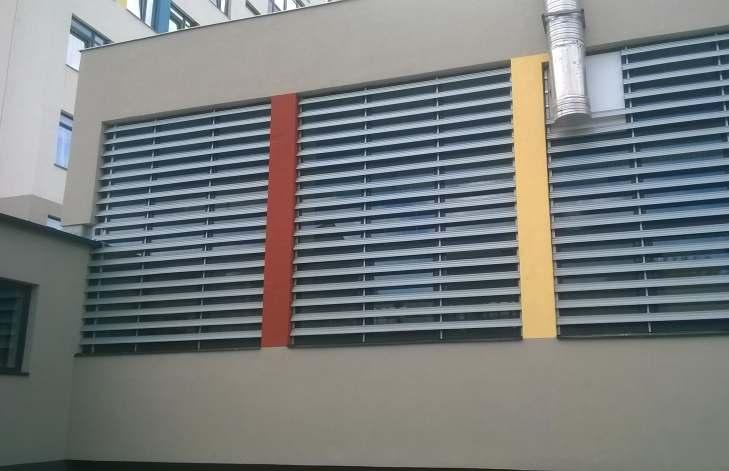

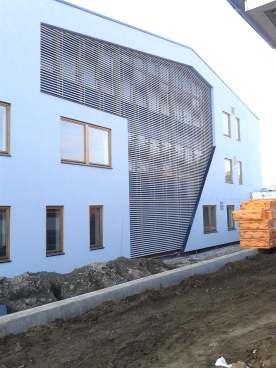

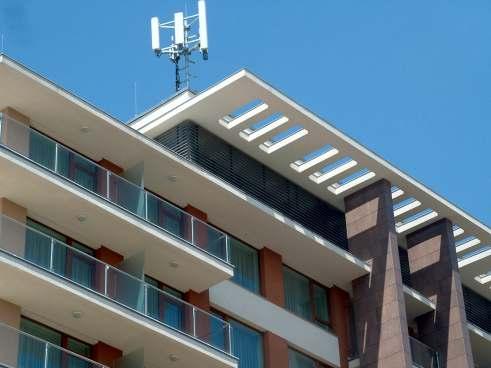

21 GÉPÉSZETI SZELLŐZŐK NAPVÉDELEM SYA NAPVÉDELEM KFT. Dunakeszi, Repülőtéri út 1. Telefon:
