1 szivattyú kábel kötél kezelési útmutató Wilo-KTWU-4 H Beépítési és üzemeltetési utasítás

2 1. ábra 2. ábra 3. ábra 2

3 Tartalomjegyzék 1 Általános Biztonság Az előírások jelzése ebben az üzemeltetési utasításban Személyek minősítése és oktatása A biztonsági előírások figyelmen kívül hagyásából eredő veszélyek Az üzemeltető / kezelő biztonsági előírásai A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Meg nem engedett üzemvitel Szállítás és raktározás Rendeltetésszerű használat A berendezés adatai A típusjel magyarázata Műszaki adatok Szállítási terjedelem Egyszivattyús kivitel Opcionális tartozékok A szivattyú leírása Telepítés és villamos bekötés Telepítés Villamos bekötés Üzembe helyezés Üzembe helyezés A közeg hőmérséklete Karbantartás Zavarok, okok és elhárításuk Pótalkatrészek

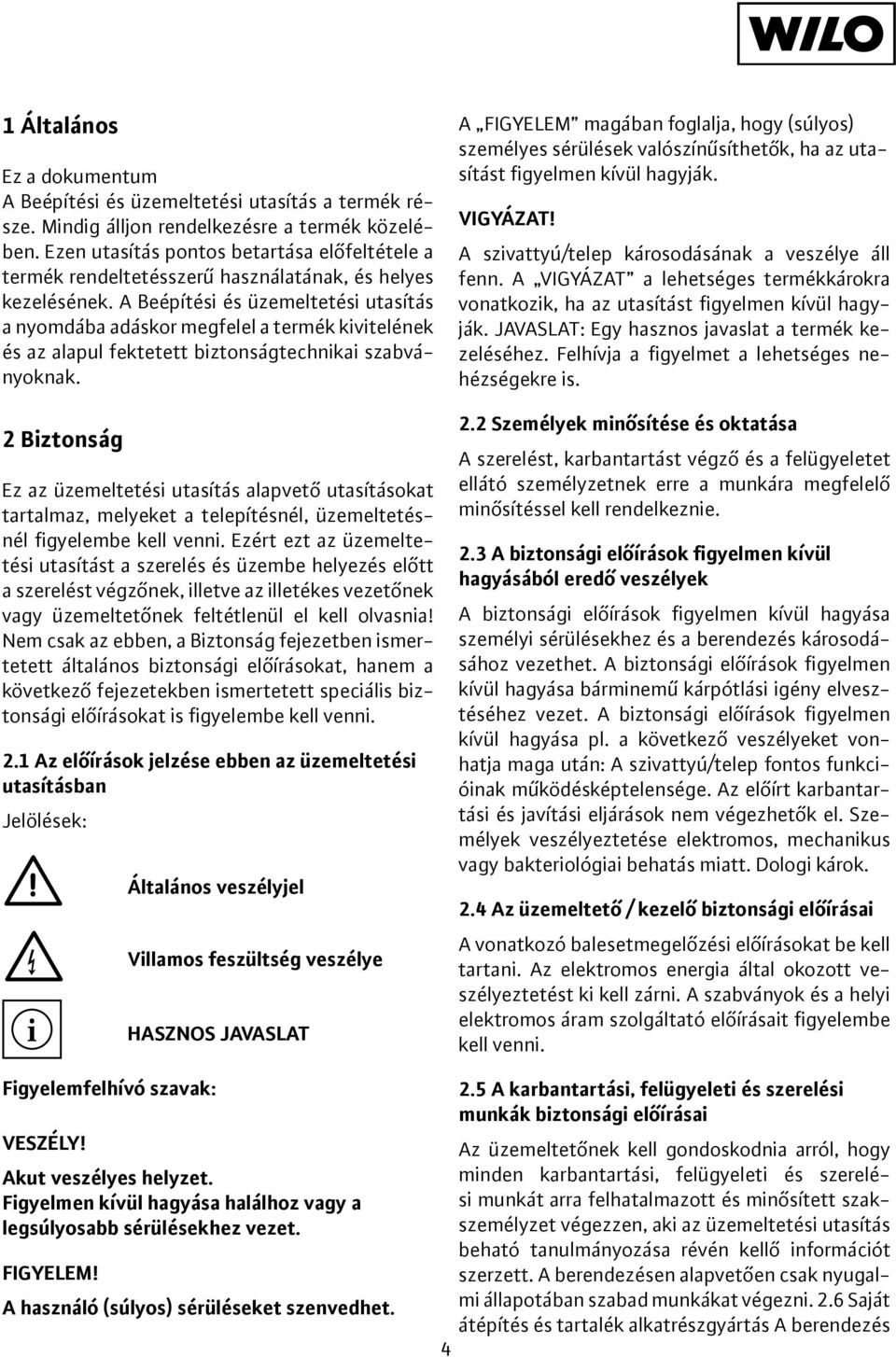

4 1 Általános Ez a dokumentum A Beépítési és üzemeltetési utasítás a termék része. Mindig álljon rendelkezésre a termék közelében. Ezen utasítás pontos betartása előfeltétele a termék rendeltetésszerű használatának, és helyes kezelésének. A Beépítési és üzemeltetési utasítás a nyomdába adáskor megfelel a termék kivitelének és az alapul fektetett biztonságtechnikai szabványoknak. 2 Biztonság Ez az üzemeltetési utasítás alapvető utasításokat tartalmaz, melyeket a telepítésnél, üzemeltetésnél figyelembe kell venni. Ezért ezt az üzemeltetési utasítást a szerelés és üzembe helyezés előtt a szerelést végzőnek, illetve az illetékes vezetőnek vagy üzemeltetőnek feltétlenül el kell olvasnia! Nem csak az ebben, a Biztonság fejezetben ismertetett általános biztonsági előírásokat, hanem a következő fejezetekben ismertetett speciális biztonsági előírásokat is figyelembe kell venni. 2.1 Az előírások jelzése ebben az üzemeltetési utasításban Jelölések: Általános veszélyjel Villamos feszültség veszélye HASZNOS JAVASLAT A FIGYELEM magában foglalja, hogy (súlyos) személyes sérülések valószínűsíthetők, ha az utasítást figyelmen kívül hagyják. VIGYÁZAT! A szivattyú/telep károsodásának a veszélye áll fenn. A VIGYÁZAT a lehetséges termékkárokra vonatkozik, ha az utasítást figyelmen kívül hagyják. JAVASLAT: Egy hasznos javaslat a termék kezeléséhez. Felhívja a figyelmet a lehetséges nehézségekre is. 2.2 Személyek minősítése és oktatása A szerelést, karbantartást végző és a felügyeletet ellátó személyzetnek erre a munkára megfelelő minősítéssel kell rendelkeznie. 2.3 A biztonsági előírások figyelmen kívül hagyásából eredő veszélyek A biztonsági előírások figyelmen kívül hagyása személyi sérülésekhez és a berendezés károsodásához vezethet. A biztonsági előírások figyelmen kívül hagyása bárminemű kárpótlási igény elvesztéséhez vezet. A biztonsági előírások figyelmen kívül hagyása pl. a következő veszélyeket vonhatja maga után: A szivattyú/telep fontos funkcióinak működésképtelensége. Az előírt karbantartási és javítási eljárások nem végezhetők el. Személyek veszélyeztetése elektromos, mechanikus vagy bakteriológiai behatás miatt. Dologi károk. 2.4 Az üzemeltető / kezelő biztonsági előírásai A vonatkozó balesetmegelőzési előírásokat be kell tartani. Az elektromos energia által okozott veszélyeztetést ki kell zárni. A szabványok és a helyi elektromos áram szolgáltató előírásait figyelembe kell venni. Figyelemfelhívó szavak: VESZÉLY! Akut veszélyes helyzet. Figyelmen kívül hagyása halálhoz vagy a legsúlyosabb sérülésekhez vezet. FIGYELEM! A használó (súlyos) sérüléseket szenvedhet. 2.5 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek kell gondoskodnia arról, hogy minden karbantartási, felügyeleti és szerelési munkát arra felhatalmazott és minősített szakszemélyzet végezzen, aki az üzemeltetési utasítás beható tanulmányozása révén kellő információt szerzett. A berendezésen alapvetően csak nyugalmi állapotában szabad munkákat végezni. 2.6 Saját átépítés és tartalék alkatrészgyártás A berendezés 4

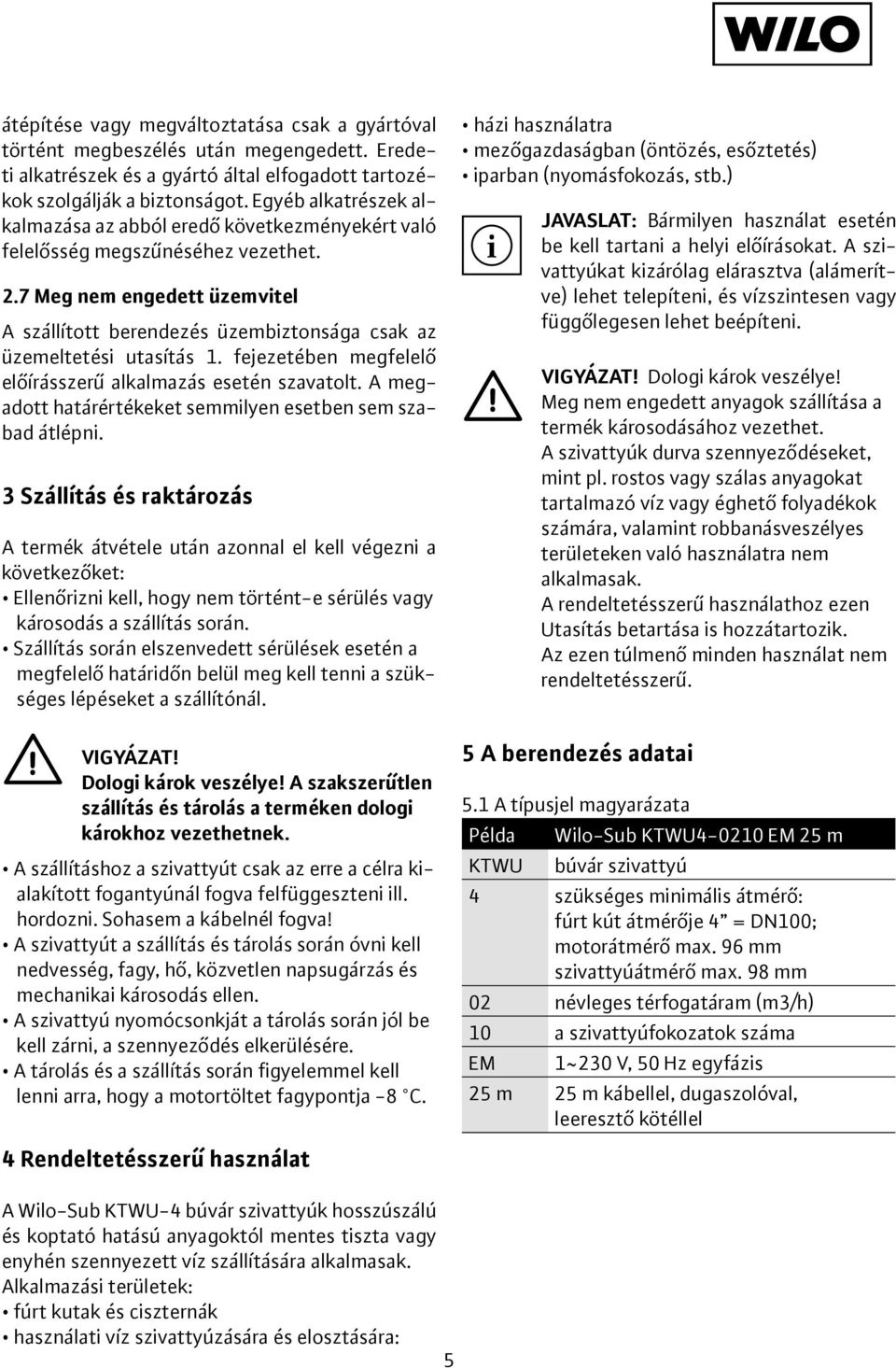

5 átépítése vagy megváltoztatása csak a gyártóval történt megbeszélés után megengedett. Eredeti alkatrészek és a gyártó által elfogadott tartozékok szolgálják a biztonságot. Egyéb alkatrészek alkalmazása az abból eredő következményekért való felelősség megszűnéséhez vezethet. 2.7 Meg nem engedett üzemvitel A szállított berendezés üzembiztonsága csak az üzemeltetési utasítás 1. fejezetében megfelelő előírásszerű alkalmazás esetén szavatolt. A megadott határértékeket semmilyen esetben sem szabad átlépni. 3 Szállítás és raktározás A termék átvétele után azonnal el kell végezni a következőket: Ellenőrizni kell, hogy nem történt-e sérülés vagy károsodás a szállítás során. Szállítás során elszenvedett sérülések esetén a megfelelő határidőn belül meg kell tenni a szükséges lépéseket a szállítónál. VIGYÁZAT! Dologi károk veszélye! A szakszerűtlen szállítás és tárolás a terméken dologi károkhoz vezethetnek. A szállításhoz a szivattyút csak az erre a célra kialakított fogantyúnál fogva felfüggeszteni ill. hordozni. Sohasem a kábelnél fogva! A szivattyút a szállítás és tárolás során óvni kell nedvesség, fagy, hő, közvetlen napsugárzás és mechanikai károsodás ellen. A szivattyú nyomócsonkját a tárolás során jól be kell zárni, a szennyeződés elkerülésére. A tárolás és a szállítás során figyelemmel kell lenni arra, hogy a motortöltet fagypontja -8 C. házi használatra mezőgazdaságban (öntözés, esőztetés) iparban (nyomásfokozás, stb.) JAVASLAT: Bármilyen használat esetén be kell tartani a helyi előírásokat. A szivattyúkat kizárólag elárasztva (alámerítve) lehet telepíteni, és vízszintesen vagy függőlegesen lehet beépíteni. Meg nem engedett anyagok szállítása a termék károsodásához vezethet. A szivattyúk durva szennyeződéseket, mint pl. rostos vagy szálas anyagokat tartalmazó víz vagy éghető folyadékok számára, valamint robbanásveszélyes területeken való használatra nem alkalmasak. A rendeltetésszerű használathoz ezen Utasítás betartása is hozzátartozik. Az ezen túlmenő minden használat nem rendeltetésszerű. 5 A berendezés adatai 5.1 A típusjel magyarázata Példa KTWU Wilo-Sub KTWU EM 25 m búvár szivattyú 4 szükséges minimális átmérő: fúrt kút átmérője 4 = DN100; motorátmérő max. 96 mm szivattyúátmérő max. 98 mm 02 névleges térfogatáram (m3/h) 10 a szivattyúfokozatok száma EM 1~230 V, 50 Hz egyfázis 25 m 25 m kábellel, dugaszolóval, leeresztő kötéllel 4 Rendeltetésszerű használat A Wilo-Sub KTWU-4 búvár szivattyúk hosszúszálú és koptató hatású anyagoktól mentes tiszta vagy enyhén szennyezett víz szállítására alkalmasak. Alkalmazási területek: fúrt kutak és ciszternák használati víz szivattyúzására és elosztására: 5

6 5.2 Műszaki adatok a szállított közeg megengedett szennyeződéstartalma: hálózati feszültség: hálózati frekvencia: max. homoktartalom 50 g/m 3 1~230 V 50 Hz védettség: IP 68 max. térfogatáram: 6 m 3 /h max. szállítómagasság: nyomócsonk O: a szállított közeg megengedett hőmérséklettartománya: max. merülési mélység: 120 m 1 és 11 4 típustól függően C 200 m max. kapcsolási gyakoriság: 20/h 5.3 Szállítási terjedelem Egyszivattyús kivitel Búvár szivattyú a következő felszereléssel: Egyfázisú motor (kondenzátort nem igényel kivéve: KTWU EM S 30) Kapocsdoboz motorvédelemmel (csak KTWU EM S 30) 20 M, 25 m vagy 30 m hosszú, leoldható csatlakozókábel, 4 x 1,5 mm 2 kábelkeresztmetszet Termikus motorvédelem Beépítési és üzemeltetési utasítás 5.4 Opcionális tartozékok Visszafolyásgátló a fúrt kút kimeneténél Szárazonfutás elleni védelem: úszókapcsoló vagy elektróda Wilo-ER kapcsolókészülék (motorvédelem + vízszintfelügyelet). Motorkábel kívánt hosszal vízmentes kötéssel Nyomó-, előtéttartály 6 Leírás és működés 6.1 A szivattyú leírása 2. ábra Tétel az alkatrész leírása 1 Wilo-Sub KTWU4 2 merülőelektróda test 3 vízhiány merülőelektróda 4 felső szint merülőelektróda 5 csatlakozókábel 6 dinamikus szint (szivattyú üzemel) 7 statikus szint (a szivattyú lekapcsolva) 8 ER kapcsolószekrény (szárazonfutás elleni védelemmel) 9 villamos ellátás csatlakozása 10 nyomáskapcsoló nyomásmérővel 11 nyomó- vagy előtéttartály 12 elzárószerelvény 13 visszafolyásgátló Teljesen elárasztható, többfokozatú búvár szivatytyú, radiális (02.. és 04.. méretek) járókerekekkel, többfokozatú kivitelben. A nyomóház, a köpenycső, a fokozatházak és a szívókosár nemesacélból vannak. A szivattyúfejben beépített visszafolyásgátló. A szállított közeggel érintkező összes rész korróziómentes anyagból van. Korróziómentes egyfázisú, lakkszigetelésű tekercsekkel, hermetikusan kiöntött állórészben, közvetlen indításra, önkenő csapágyakkal. Motorhűtés: a veszteséghő a motor külső köpenyén keresztül átadódik a szállított közegbe. a motor mentén az áramló közeg szükséges minimális sebessége 10 cm/s. 6

7 7 Telepítés és villamos bekötés Életveszély! A szakszerűtlen telepítés és a szakszerűtlen villamos bekötés életveszélyes lehet. A telepítést és a villamos bekötést csak szak szakszemélyzettel, az érvényes előírásoknak megfelelően szabad csak elvégeztetni. A balesetmegelőzés előírásait be kell tartani! 7.1 Telepítés Károsodás veszélye szakszerűtlen beépítés esetén. A fúrt kutakat vagy a szivattyúállomásokat az általánosan érvényes műszaki szabályok szerint kell megtervezni és kivitelezni. Ha a telepítés egy 4 -nál nagyobb átmérőjű fúrt kútban történik, vagy ha vízszintes beépítésnél egy előtéttartály van, vagy egy 4 -nál nagyobb átmérőjű mély kútban a szivattyú és a motor köré feltétlenül kell vízvezető köpeny, a motor kellő hűtésének szavatolására (3. ábra)! A fúrt kút vagy a kút vízhozama legyen elegendő a szivattyú teljesítményéhez. A szivattyút egy háromlábú állványról vagy daruról, tartókötélen egy csigasor segítségével, nehezebb szivattyúkat csörlővel kell óvatosan leereszteni. A szivattyú soha nem futhat szárazon. Ehhez gondoskodni kell arról, a vízszint száraz időszakokban magától soha ne süllyedhessen a gépcsoport felső éle alá. Biztosítani kell az állandó 4 belső csőátmérőt, hogy a szivattyút szabadon le lehessen ereszteni. A szivattyút soha nem szabad a villamos kábelnél leereszteni ill. felhúzni. A szivattyú leeresztése előtt kell a villamos bekötést elkészíteni valamint a motorkábelt meghosszabbítani. 7 A szivattyút legalább 0,3 m-rel a fúrt kút alja ill. a kútfenék felett kell elhelyezni (2. ábra). A telep típustábláját a fúrt kút közvetlen közelében kell elhelyezni, hogy a berendezés adataihoz állandóan hozzá lehessen férni. Leeresztés előtt (és mély cső kutaknál a leeresztés alatt) többször meg kell mérni a motoron és a motorkábelen a szigetelési ellenállást (min. 2 MΩ). A szivattyút kivitelétől függően egy 11 4 vagy 2 névleges átmérőjű merev vagy flexibilis csővezetékkel lehet használni. Flexibilis csővezeték alkalmazása esetén a szivattyút lánccal vagy acél drótkötéllel kell tartani. Ennek során a szivattyúfejen levő mindkét acélszemet használni kell. A fúrt kút kilépésénél ajánlatos elhelyezni egy további visszafolyásgátlót, valamint egy elzárószerelvényt. Megnövelt víznyomás esetén (>180 m v.o.) közvetlenül a szivattyúkilépéshez egy visszafolyásgátlót kell tenni. A viszszafolyásgátlónak legalább 20 bar megengedett üzemi nyomásra kell méretezettnek lennie! 7.2 Villamos bekötés Életveszély! Szakszerűtlen villamos bekötés során áramütés miatti életveszély áll fenn. A villamos bekötés egy, a helyi áramszolgáltató engedélyével rendelkező villamos szakemberrel, és a helyileg érvényes előírásoknak megfelelően végeztethető el. A hálózati csatlakozás árama és feszültsége feleljen meg a típustábla adatainak. A csatlakozókábelt az érvényes szabványoknak és előírásoknak megfelelően kell használni, és a kap-csolószekrény kapocsbekötési vázlata szerint kell csatlakoztatni. A kábel maximális hossza a motor névleges áramfelvételétől és a kábel keresztmetszetétől függ! A kábel csatlakoztatása előtt a táblázat alapján ellenőrizni kell a hosszát és átmérőjét!

8 A kábelek átmérője és maximális hossza: Motorkivitel Motor Kábel Kw 4 x 1,5 mm 2 4 x 2,5 mm 2 4 x 4 mm 2 4 x 6 mm 2 4 x 10 mm 2 4 x 16 mm 2 0, , , , , , , , Kábeltömeg [kg/m] 1,5 2, ~ 230 V, 50 Hz, EM kivitel EM 1~230 V / 50 Hz Teljesítmény kw Áramfelvétel 230 V A Üzemi kondenzátor MF 0,37 4,1 0,55 6,5 0,75 7,6 1,10 10,8 1,50 10,7 50 A motor nem rendeltetésszerű csatlakoztatása esetén károsodhat a motor. A kapcsolószekrény és a szivattyú közötti kábel nem szabad kettéválasztani. A kapcsolószekrény tartalmazza a motor számára szükséges kondenzátort (csak: KTWU EM S 30). Földelés kell. 8 Üzembe helyezés 8.1 Üzembe helyezés 8 A csúszógyűrűs tömítések károsodásának veszélye. A szivattyút soha nem szabad hagyni szárazon futni, még rövid időre sem. Még egyszer le kell ellenőrizni a villamos csatlakozásokat, a villamos védelmet valamint a biztosítékokat. Fázisonként ellenőrizni kell az áramfelvételt, és össze kell hasonlítani a típustábla adataival. A motorra megengedett motor névleges áramot (In) soha sem szabad túllépni (ld. típustábla). Ellenőrizni kell a feszültséget járó motornál. A megengedett eltérés: +/- 10%. Légteleníteni kell a nyomócsonkot, hogy elkerüljék a nyomáslökés az indításkor. A nyomóoldali tolózárat az első üzembe helyezés során félig nyitva kell tartani, hogy a csővezeték ki tudjon légtelenedni. Zárt szelepnél soha nem szabad 2 percnél hoszszabb ideig járatni a szivattyút. 8.2 A közeg hőmérséklete A merülőmotoros szivattyúkat névleges áramon 3 C legalacsonyabb és 30 C legmagasabb hőmérsékletek között szabad üzemeltetni. A motor hűtésének magasabb hőmérsékleten való szavatolásához a térfogatáramot a motorteljesítménynyel arányosan csökkenteni kell (ld. Következő táblázat). Közeghőmérséklet Vízhőmérséklet A névleges áram beállítása (%) 0,37 kw 1,5 kw 35 C 95 % 40 C 95 % 45 C 90 % 50 C 80 % 55 C 70 %

9 VIGYÁZAT! 55 C-nál magasabb közeghőmérsékleten a motort nem szabad üzemeltetni! 9 Karbantartás Karbantartási és javítási munkákat csak szakszemélyzet végezhet! Életveszély! Életveszély! Villamos készülékekkel való munkavégzés során áramütés miatti életveszély áll fenn. Minden karbantartási és javítási munka során feszültségmentesre kell kapcsolni a szivattyút és biztosítani kell illetéktelen visszakapcsolás ellen. A csatlakozókábel sérüléseit alapvetően csak minősített villanyszerelő javíthatja meg. JAVASLAT: Normál üzem alatt különösebb karbantartásra nincs szükség. 10 Zavarok, okok és elhárításuk A zavarok elhárítását csak minősített szakszemélyzet végezheti! A karbantartás alatt be kell tartani a biztonsági utasításokat. Zavarok Okok Elhárításuk A szivattyú nem indul A szivattyú jár, de nem szállít A térfogatáram túl kevés A szivattyú túl gyakran indul Alacsony feszültség vagy feszültségcsökkenés A csatlakozó kábel megszakadása Leoldott a motorvédő kapcsoló. A szivattyú túl gyakran indul. Nincs víz, vagy túl alacsony a vízszint Eltömődött a beszívószűrő A be- és kikapcsolási nyomások között túl kicsi a különbség Hibásan vannak telepítve az eletródák. A kiegyenlítő tartály túl kicsi, vagy rossz az előnyomása. Indításnál a feszültséget ellenőrizni kell; túl kicsi kábelkeresztmetszet feszültségcsökkenéshez vezethet, és akadályozhatja a motor indulását. Meg kell mérni a fázisok között az ellenállást, ki kell emelni a szivattyút, és ellenőrizni kell a kábelt. Ellenőrizni kell a kioldóáram erősségének a beállítását a védőkapcsolón, és össze kell hasonlítani a felvett névleges árammal. Csökkenteni kell az indításokat, a motor túlmelegedésének a veszélye (kb. 1 perc). Ellenőrizni kell a vízszintet, legalább 0,20 m legyen a szívócsonk fölött. Légteleníteni kell a szivattyút. Ki kell emelni a szivattyút és meg kell tisztítani a szűrőt. Meg kell növelni a be- és kikapcsolási nyomások közötti különbséget. Úgy kell szabályozni az elektródák közötti távolságot, hogy megfelelő időtartam legyen a szivattyú üzeme és leállása között. Ellenőrizni és szabályozni kell a nyomást (be- és kikapcsolás). Ellenőrizni kell a tartály előnyomását. Nagyobbra kell cserélni a kiegyenlítő tartályt, vagy egy másikkal ki kell egészíteni. Ha az üzemzavart nem lehet elhárítani, kérjük, forduljon WILO szakszervizhez! 11 Pótalkatrészek A pótalkatrészeket a helyi szakkereskedőnél kell megrendelni. A félreértések és téves rendelések 9 elkerülése érdekében minden rendelésnél meg kell adni a típustábla összes adatát. A műszaki változtatások joga fenntartva!

10 H EK azonossági nyilatkozat Ezennel kijelentjük, hogy a TWU (K)TWU 4 4 WU sorozatú készülékek a szállított kivitelben megfelelnek a következ vonatkozó rendelkezéseknek: EK Gépek irányelv 98/37/EG Elektromágneses összeegyeztethet ség irányelv Kisfeszültség berendezések irányelve 89/336/EWG a következ kkel együtt: 91/263/EWG 92/31/EWG 93/68/EWG 73/23/EWG a következ kkel együtt: 93/68//EWG Felhasznált harmonizált szabványok, különösen EN 809 EN
